Прямая и обратная полярность при сварке

В литературе по методам сварки и инструкциях к сварочным аппаратам нередко встречаются выражения «прямая и обратная полярность». От выбора полярности зависит процесс сварки, качество шва, расход электрода, глубина проплавления. Начинающим сварщикам важно знать, что означает прямая и обратная полярность, чтобы правильно подбирать режимы сварки в конкретных ситуациях.

В этой статье:

• Дуговая сварка — режимы полярности
• Отличия режимов сварки
• Влияние полярности на сварку
• Сварка полуавтоматом
• Сварка инвертором
• Электрододержатель
• Сварочные электроды
• Выбор инвертора и его эксплуатация

Дуговая сварка — режимы полярности

Для горения электрической дуги, которой осуществляется сварка, требуется источник тока и замыкание полюсов с небольшим воздушным зазором 3-5 мм.

Источником тока может быть сварочный инвертор, преобразователь, выпрямитель, генератор. Понятие полярности возможно только у источников постоянного тока, поскольку у трансформаторов, вырабатывающих переменный ток, направление движения электронов меняется до 100 раз в секунду.

Соответственно, заряд тоже меняется с положительного на отрицательный многократно за секунды. При такой «скачке» с хаотичным движением, постоянной полярности быть не может. На постоянном токе отрицательно заряженные электроны движутся от минуса к плюсу. Их направление постоянное, что дает определенные свойства:

ток более стабильный;

сварочная дуга горит ровно;

меньше разбрызгивается металл;

легче контролировать сварочную ванну.

У сварочного аппарата постоянного тока есть два гнезда для подключения кабелей держателя и массы. В держатель вставляется электрод и сварщик манипулирует им, ведя шов. Кабель массы через зажим «крокодил» крепится к изделию.

Если держатель установить в разъем «-«, а кабель массы подключить к «+», получится прямая полярность. При подключении наоборот (держатель к «+», а массу к «-«) полярность будет обратная.

Отличия режимов сварки

Рассмотрим, чем отличается прямая и обратная полярность при сварке. По законам физики постоянный ток течет в одном направлении от минуса к плюсу (движение электронов с отрицательным зарядом). При этом тепло всегда концентрируется на плюсе. Соответственно, где «+», там температура будет выше.

При сварке на прямой полярности «+» на изделии. Это обеспечивает больший нагрев поверхности и, в то же время, не перегревает электрод. На его кончике пятно тепла будет анодным. Работа дугой с обратной полярностью означает «плюс» на кончике электрода и образование катодного теплового пятна. За счет этого расходник нагревается больше, а изделие меньше. Разница в температуре составляет около 1000º С.

Влияние полярности на сварку

Теперь обсудим, как полярность, а именно локализация нагрева, сказываются на процессе сварки.

Достоинства и недостатки прямой полярности

Концентрация теплового пучка на изделии дает следующие результаты:

при воздушно-дуговой резке процесс выполняется быстрее;

можно увеличивать силу тока на аппарате без перегрева расходников;

достигается более глубокое проплавление корня, а сам шов при этом остается узким;

сварочная дуга горит особенно стабильно, легче манипулировать для накладки шва.

Сварка TIG цветных металлов, например меди, ведется на прямой полярности. Лучше всего применять такой режим при работах с металлами сечением от 4 мм и выше. Но тонкие листовые заготовки на прямой полярности будут прожигаться. Еще стороны может сильно «повести» при сварке и потребуется рихтовка деталей. Не получится использовать электроды для переменного тока при сварке постоянным с «плюсом» на держателе. Разбрызгивание металла при таком режиме тоже повышается.

Достоинства и недостатки обратной полярности

Использование обратной полярности дает следующие особенности при сварке:

меньше нагревается изделие;

меньше выгорают легирующие элементы;

снижается вероятность температурных деформаций;

присадочный металл с кончика стержня отделяется крупными каплями;

возможна сварка листовых металлов сечением 1-3 мм без прожогов;

шов широкий, но не глубокий;

уменьшается бурление углерода в сварочной ванне.

Обратную полярность лучше использовать при сварке тонких металлов, чтобы электрод не прилипал, но при этом не было прожогов. В случае ведения прерывистой дугой коротких швов тепловложение уменьшается еще больше.

Соединение толстых заготовок 6-10 мм происходит гораздо хуже, поскольку нет нужной глубины проплавления. При «минусе» на держателе легче добиться качественного шва на нержавейке, алюминии, высокоуглеродистой стали или чугуне. Если требуется наплавить присадочный металл под последующую проточку, то на обратной полярности отделение капли происходит гораздо быстрее.

Источник видео: Территория сварки R

Но кончик электрода от повышенного нагрева укорачивается тоже быстро, поэтому будет перерасход по материалам. Если обмазка электрода чувствительна к перегреву, то от удержания длительной непрерывной дуги покрытие может осыпаться, и голый стержень станет не пригодным для сварки. При снижении силы тока до минимального, дуга начинает «скакать» и управлять сварочной ванной становится сложнее, поэтому при сварке тонколистовой стали пригодятся дополнительные функции в инверторе, о которых упомянем ниже.

Сварка полуавтоматом

Если предстоит варить самозащитной порошковой проволокой без газа, то потребуется обратная полярность. В отличие от инвертора, у которого достаточно поменять местами разъемы кабеля держателя и массы, у полуавтомата горелка крепится к рукаву. В нем проложен канал для проволоки, силовой провод, шланг подачи защитного газа и провода управления. Просто в разъем с массой горелку не вставить — не подойдет по форме.

Для смены полярности полуавтомата есть несколько способов, в зависимости от конфигурации оборудования. У одних моделей нужно поменять местами разъемы в нижней части (силовой кабель горелки имеет отдельный выход с гнездом, как у массы). У других — открыть боковую крышку и переподключить кабеля к клеммам (обычно они разных цветов). Потребуется рожковый ключ.

Сварка инвертором

Сварка ведется неотрывной дугой с зазором 3-5 мм. Чем быстрее проводить электрод над одним местом стыка, тем меньше глубина проплавления. При замедлении глубина провара увеличивается. Если предстоит подряд сваривать стыки с разной толщиной сторон, можно выставить силу тока на аппарате для самого большого сечения в конструкции, а глубину провара регулировать скоростью ведения электрода.

Только дугу при этом всегда держат на более толстом металле, кратковременно перенося на тонкий, чтобы избежать прожогов.

Сварка на обратной полярности чаще всего применяется для соединения тонких листовых материалов сечением 1-3 мм. Но даже концентрирование теплового пучка на кончике электрода не всегда спасает от прожогов. Чтобы предупредить дефекты шва, используют прерывистую дугу. Ее поджигают касанием об изделие и накладывают короткие швы без отступов. Отрыв кончика электрода от изделия на высоту 2 см приводит к затуханию дуги. Затем кончик снова подносят и он загорается без постукивания. Такие паузы дают дополнительное время для остывания шва и исключают прожоги.

Электрододержатель

Сварочные электроды

Выбор инвертора и его эксплуатация

Чтобы быстро переключать полярность при работе с тонкими и толстыми металлами, у инвертора должны быть надежные разъемы силовых кабелей. Хлипкие тонкие штырьки в разъеме и невысокий бортик для фиксации быстро износятся от частых перестановок.

Тогда возникнет люфт, в гнездах кабеля будут болтаться, образуется повышенное сопротивление и перегрев. Сила сварочного тока будет падать, а между разъемом и гнездом даже возможно образование электрической дуги.

Подбирайте надежные инверторы ММА с прочными гнездами, чтобы при смене полярности ничего не изнашивалось и не болталось. Если у Вас уже есть инвертор и его разъемы изношены, их можно заменить на более крепкие, выбрав из каталога соединительных кабельных разъемов.

Сварка тонкого металла 1.0-1.5 мм покрытым электродом — это сложная задача для новичка. Справиться с ней без прожогов помогут инверторы РДС с функцией «Антиприлипание». Когда кончик электрода погружается в сварочную ванну, аппарат «чувствует» это и выключает сварочный ток. В результате нет удерживающей силы, Вам не требуется наклонять держатель влево-вправо, чтобы оторвать электрод от поверхности. Обмазка расходника не осыпается при этом.

Функция «Форсаж дуги» тоже помогает при сварке тонкого металла на обратной полярности. Когда электрод вот-вот прилипнет, инвертор автоматически повышает силу тока на 10 А, сохраняя электрическую дугу. Как только Вы восстановили воздушный зазор, аппарат сам понижает силу тока до прежнего значения, исключая прожоги.

Ответы на вопросы: особенности прямой и обратной полярности при сварке

При какой полярности шов более красивый внешне?

СкрытьПодробнее

При обратной. Тепло на кончике электрода выше, быстрее отделение капли, шов получается более чешуйчатым и без наплывов. Такой режим применим для лицевых сторон изделия, если толщину металла можно проплавить на обратной полярности.

На каком режиме снижается разбрызгивание металла при работе полуавтоматом?

СкрытьПодробнее

На обратной полярности брызг меньше. Если сварка ведется на лицевой стороне изделия и потом предстоит зачистка всех прилипших капель, лучше переключите полуавтомат на обратную полярность.

Как уменьшить ширину шва при обратной полярности?

СкрытьПодробнее

Чтобы шов был более узким при режиме обратной полярности, требуется быстрее вести электрод.

Электрод при резке становится красным, что делать?

СкрытьПодробнее

Скорее всего, у Вас подключена обратная полярность. Поменяйте силовые кабеля в гнездах местами. Работа при прямом подключении («+» на изделии), экономит расход электрода на 20-40% и снижает его нагрев.

На какой полярности варить алюминий полуавтоматом?

СкрытьПодробнее

На обратной. Алюминий имеет низкую температуру плавления и при перегреве потечет. Поэтому тепловой пучек концентрируют на электроде. Но для разрушения оксидной пленки нужен полуавтомат с импульсом (Pulse), иначе глубокого провара не получится.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Вернуться к списку

Прямая и обратная полярность при сварке инвертором

Правильное выполнение сварочных работ во многом зависит от выбранных настроек аппаратуры. В работе с полуавтоматическими установками важно не только правильно выбрать силу тока, но и установить нужную полярность. Заводская настройка (по умолчанию) не подходит для выполнения очень многих задач. Особенно, когда речь идет о соединении высоколегированной стали, цветных или редких металлов. Поэтому для получения сварочного шва хорошего качества необходимо должным образом настроить оборудование.

СОДЕРЖАНИЕ

• Как влияет полярность при сварке
• Что такое прямая и обратная полярность: техусловия выбора
• Сварка прямой полярностью
• Сварка обратной полярностью

Как влияет полярность при сварке

Понятие полярность подразумевает определенный вариант подключения аппаратуры, который продиктован стоящей задачей и особенностями соединения определенных материалов. Для смены полярности достаточно просто «перекинуть» клеммы. После этого направление движения тока поменяется и, соответственно, изменятся физические процессы сваривания.

Существует только два варианта полярности, которые настраиваются перед работой:

• Прямая. Выбирается в случаях, когда необходимо соединить два толстые детали, а швы должны быть глубокими. Заготовки в этом случае подключаются к положительной клемме, а электрод – к минусовой. Подключение прямой полярностью приводит к тому, что в процессе работы образуются катодные и анодные пятна. Более горячее из них – анодное – возникает на заготовке: именно к ней подключена плюсовая клемма. Из-за этого металл прогревается (а, следовательно, и плавится) на большую глубину. Это дает возможность работать с алюминиевыми, чугунными и другими деталями из сложных сплавов.
• Обратная. В этом случае наоборот: электрод подключается к плюсовой клемме, а заготовка – к минусовой. Анодное более горячее пятно может образоваться только на расходнике. Данный вариант подключения хорош тем, что дает возможность работать с тонкостенными и легкоплавными металлами.

В зависимости от поставленных целей и материалов сварщик выбирает на инверторе тот или иной вариант полярности. Молодые специалисты, которые не изучали теоретическую часть, нередко испытывают проблемы при работе с металлами малой или большой толщины. Поэтому очень важно внимательно изучить техническую документацию, которая идет в комплекте с инвертором. И только после этого можно приступать к практической части.

Что такое прямая и обратная полярность: техусловия выбора

Основой для взвешенного выбора типа полярности служат технические условия, которых необходимо придерживаться во время сварки. Благодаря конкретному типу подключения более высокий температурный режим находится на заготовке или же на самом электроде. На окончательное решение влияют несколько важных факторов.

Толщина заготовки

Прямое подключение лучше всего подходит для работы с заготовками малой и большой толщины. В этом случае заготовка разогревается лучше по сравнению с электродом, что дает возможность получить более глубокий шов. Этот режим отлично подходит и для резки металла. Для тонких листов лучше выбрать обратную полярность. Тогда основное тепло сосредотачивается на электроде и перегрев заготовки удается предотвратить.

Читайте также: Сварка тонкого металла инвертором

Тип металла

Изменение расположения теплового пятна позволяет выбрать наиболее подходящий режим работы под конкретную деталь. К примеру, нержавеющую сталь или чугун достаточно легко перегреть. В этом случае лучше подходит подключение с обратной полярностью, что дает возможность сформировать прочный и надежный шов. А вот алюминиевые сплавы нужно варить с прямой полярностью. В таком случае удается быстрее преодолеть окислительную пленку.

Тип расходных материалов

Условия зависят от типа флюса расходного материала. Для угольных электродов не подходит обратная полярность. При таком раскладе флюс будет перегрет и стержень станет непригодным для дальнейшего использования. Бывают случаи, когда материал флюса и заготовки выдвигают взаимоисключающие требования. Сварщику приходится проявлять максимум изобретательности, чтобы найти оптимальное смещение силы тока и выбрать подходящий рабочий цикл.

Читайте также: Сварка инвертором для начинающих

Сварка прямой полярностью

Каждый из способов сваривания металла обладает индивидуальными характеристиками. При работе инвертором с подключением методом прямой полярности отмечаются такие особенности:

• Расходные материалы и присадки расплавляются, образуя в ванночке крупные металлические капельки. Эта особенность приводит к возрастанию степени проплавления заготовки и увеличению количества брызг.
• При прямом подключении наблюдается снижение стабильности сварочной дуги.
• При прогреве не нарушается структура материала. Металлическая решетка остается неизменной.
• В связи с тем, что температура расходного материала остается сравнительно невысокой, можно увеличить силу тока.
• Некоторые сварочные материалы характеризуются высоким коэффициентом наплавки. Он тем более растет, если применять плавящиеся электроды в инертной среде. Точно такого же эффекта можно достичь в результате химической реакции присадок и некоторых видов флюса.
• При прямой полярности структура материала в сварочной ванне характеризуется повышенным содержанием кремния и марганца при полном отсутствии углерода.

Читайте также: Рейтинг лучших сварочных инверторов

Сварка обратной полярностью

Метод применяется в обязательном порядке, если приходится работать с тонкими металлическими листами. Существует вероятность испортить заготовку: ее реально расплавить в месте соединения. Избежать такого результата можно, используя такие методы:

• Уменьшение силы рабочего тока, что приводит к снижению температуры заготовки.
• Формирование прерывистого сварочного шва. Сперва делается несколько прихватов по длине шва, которые впоследствии соединяются в одно целое. Схема может претерпевать изменения в зависимости от конкретных условий работы. Способ прерывистого шва дает возможность исключить деформацию рабочей поверхности. Особенно эффективен прием для швов длиной более 20 см.
• Сваривание особо тонких заготовок прерывающейся сварочной дугой. Электрод уводится из рабочей зоны и, когда дуга прервалась, тотчас возвращается на место. Процесс получается практически непрерывным.
• При сварке двух заготовок внахлест важно как можно плотнее прижать их одна к другой. даже минимальная воздушная прослойка может привести к прожиганию верхней части конструкции. Для более плотного прижима можно использовать струбцины или тяжелый груз.
• Точно так же сваривание встык требует минимального зазора. Идеально, если его не буде вообще.
• Тонкие заготовки с неровными краями соединяют с использованием подложки. Ее задача состоит в том, чтобы отвести избыточное тепло. Для этих целей лучше всего подходят толстые листы стали или меди.

Новичкам начинать практиковаться лучше с обратной полярностью. Это дает возможность уловить тонкости процесса и в дальнейшем не допускать прожогов или других дефектов.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими сварочными столами собственного производства от компании VTM.

Читайте также: Зависимость силы тока от диаметра электрода

Прямая и обратная полярность при сварке инвертором

Оцените, пожалуйста, статью

12345

Всего оценок: 49, Средняя: 3

Прямая и обратная полярность аккумулятора

Содержание:

• Понятие полярности
• Как определить?
• Различия
• Американская продукция
• Можно ли устанавливать АКБ другой полярности?
• Смена полярности
• Можно ли перепутать полярность?
• Заключение

Любая батарея обладает выводами, располагающимися на корпусе. АКБ с помощью клемм подсоединяется к бортовой сети для питания стартера и иных устройств. Полярностью называют то, как именно располагаются «+» и «-». Автовладельцы обязаны различать полярность, иначе они спутают контакты во время установки аккумуляторной батареи. Рассмотрим подробнее, что такое прямая и обратная полярность аккумулятора, почему нельзя их перепутать.

Понятие полярности

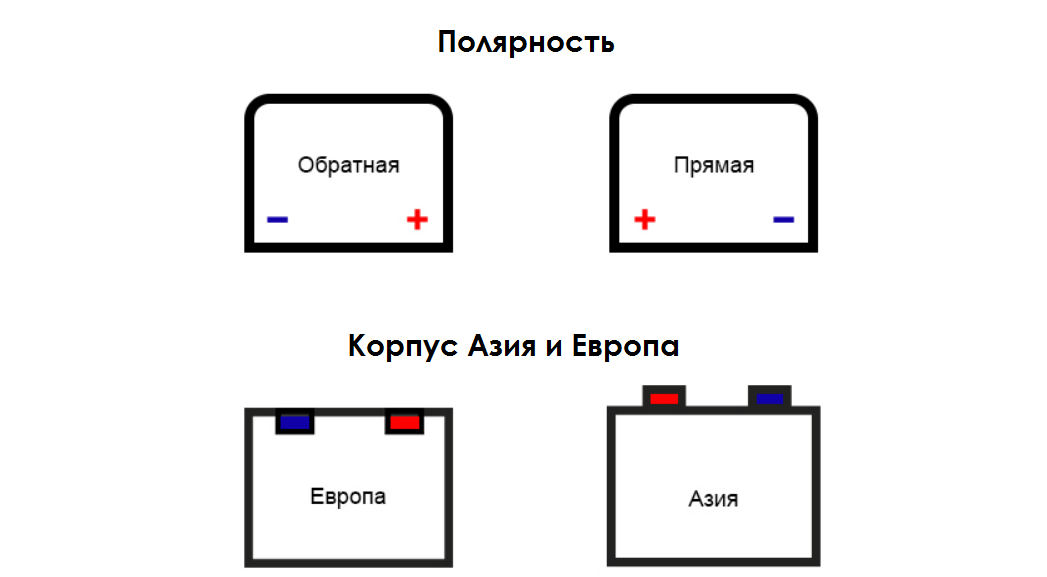

Схема, демонстрирующая месторасположение токовыводящих элементов, содержится на поверхности батареи. Она показывает, где находится «+», а где «-». Пластины вместе с токовыводами — свинцовые. Схема подразделяется на виды. Именно поэтому полярность бывает прямой и обратной.

Полярность прямая раньше присутствовала на всех батареях, а именно во времена существования СССР. Тогда выводы были расположены по схеме: плюс — слева, а минус — справа. Батареи с полярностью обратной имеют другую схему расположения, а именно то, что «-» располагается слева, а «+» — справа.

Схема расположения не дает каких-либо особенных преимуществ в плане эксплуатации или конструктивных особенностей. Проблемы часто возникают в момент установки другой батареи. Если деталь имеет иную полярность, то придется менять положение АКБ. В этом случае, к сожалению, длины провода часто не хватает. Бывают ситуации, когда владелец авто просто путает контакты, что провоцирует замыкание.

Как определить?

Определить полярность аккумулятора просто. Выводы располагаются рядом с лицевой стороной. На большинстве батарей полярность контактов уже указана обозначениями «+» и «-». Некоторые изготовители обозначают токовыводы цветной маркировкой. Знак «+» изображен красным, а знак минуса — черным. Что касается обратной полярности, то она показана буквами «R» или «0».

Чтобы водителю проще ориентироваться в полярности, ему необходимо запомнить следующее:

1. Если «+» находится справа, то перед водителем батарея с обратной полярности.

2. Если знак «+» виднеется с левой стороны, то наоборот.

Зная это, владелец авто сможет без труда определить полярность самостоятельно. Но нужно понимать, что аккумуляторы, предназначенные для работы в автобусах и грузовых авто, обозначаются по-другому.

Также, покупая акб, водитель должен учитывать то, что их корпуса производятся по-разному. Например, азиатские компании размещают выводы, выступающие над поверхностью. Европейские фирмы создают батареи эргономичные, утапливая клеммы.

Различия

Различия корпуса зависят от компании производителя. Выводные контакты деталей от европейских изготовителей имеют большой диаметр. Например, на азиатских батареях контакты обладают меньшим диаметром. Существуют и другие типы аккумуляторов, но они не конусовидные. К ним относят разновидности F, G, Т и др. Они сделаны в виде шпилек с резьбой, клеммами и прочими модификациями.

Американская продукция

На рынке можно найти североамериканские АКБ. В чем их особенность? Они отличаются от стандартных элементом тем, как у них расположены клеммные выводы. Некоторые модели имеют по 4 клеммы, другие же обладают исключительно боковыми, а сверху выводов вовсе нет. Аккумуляторы выпускаются в компактном исполнении, но с высокой мощностью. Они работают без обслуживания до 7 лет. Однако при низкой температуре окружающей среды их стабильность теряется. Но это обуславливается тем, что в стране не бывает сильнейших морозов. Многие покупатели довольны качеством американской продукции, несмотря на их небольшие недостатки.

Можно ли устанавливать АКБ другой полярности?

Разобравшись в вопросе, что такое полярность АКБ прямая или обратная, у водителей возникает дилемма. Они размышляют над тем, можно ли ставить батарею иной полярности. Чаще всего об этом задумываются те, кто случайно приобрел не тот тип аккумулятора. Если водитель купил элемент с обратной полярностью, то при ее установке окажется, что длины провода недостаточно. А самостоятельное удлинение проводов не предусмотрено. Диаметр и сечение клемм — важный параметр, который стоит учитывать всегда. Если не учесть данный момент, то качество передачи тока ухудшится. Не нужно стараться вставить деталь туда, куда не нужно. Лучше перепродать купленный АКБ, вернув себе хотя бы часть средств. Это поможет избежать проблем в дальнейшем.

Смена полярности

Многие автовладельцы задумываются о переполюсовке батареи, то есть о процессе, во время которого плюс и минус меняют местами. Процедура проводится с целью восстановить работу аккумулятора. Но проделывать ее стоит только в крайних ситуациях, когда иного выхода не предусмотрено.

Эксперты не советуют делать переполюсовку своими силами, без определенных навыков, знаний и оборудования. Ниже будет приведен алгоритм, по которому проходит процедура, но повторять ее незнающим лицам не рекомендуется.

Алгоритм:

1. Нужно разрядить аккумулятор полностью, но при этом подключить нагрузку.

2. Провод «+» подсоединяют к «-» и наоборот.

3. Запускают зарядку АКБ.

4. При закипании банок зарядку отключают.

Процедура проводится исключительно на работающем аккумуляторе. Такие АКБ выдерживают сульфацию. Если попытаться сделать переполюсовку на дешевой батарее, то ничего не выйдет. В них вставлены дешевые и тонкие пластины из свинца. Они быстро и легко разрушаются. Кроме этого, перед процедурой нужно провести проверку электролита и банок на замыкание.

Можно ли перепутать полярности?

Зная, что такое полярность автомобильного аккумулятора, водители путают клеммы. В этой ситуации, если отключение АКБ произойдет быстро, то ничего с ней не случится. Но если не сделать этого, то проблем не избежать. Вот, что произойдет, если сразу не отключить батарею с неправильно подключенными клеммами:

1. Короткое замыкание — сопровождается искрами и электрощелчками. В этот момент нужно сразу отсоединить контакты. В противном случае они расплавятся и от них повалит дым. Если все сделать быстро, то водитель получит перегоревшие предохранители.

2. Если не среагировать на возникновение искр, то начнется настоящий пожар. Мелкие провода расплавятся и тем самым подожгут пары бензина.

К сожалению, после такого батарея уже не будет идеальной. Новая батарея, возможно, выдержит подобные эксперименты, но старая вряд ли. В старой АКБ плюсовые пластины осыплются, мощность аккумулятора снизится, и «движок» перестанет функционировать.

Если водитель решил присоединить провод «минус» к плюсовой клемме, то без молотка в данном случае не обойтись. Производители специально диаметр «плюса» создают чуть больше, чтоб не было подобных проблем.

Проводя процедуру, автовладелец может спалить не только предохранители, но и другие элементы. К ним относят:

• ЭБУ;

• бортовой компьютер;

• триггеры от сигнализации;

• провода, подходящие к АКБ.

Если зарядное устройство будет подключено неверно, то оно сгорит. Более дорогостоящие зарядки останутся целыми, но в них сгорят предохранители. Также замыкание точно произойдет в случае, когда контакты подсоединены неправильно при прикуривании. Чтобы избежать таких проблем, необходимо отсоединить провода как можно быстрее. Если «передержать», то они расплавятся, и возникнет пожар.

Заключение

Материал этой статьи показывает, что значит обратная полярность аккумулятора и ее противоположность. Каждый водитель должен разбираться в этом, чтобы правильно устанавливать АКБ. После приобретения батареи стоит изучить маркировку и расспросить знающего человека о всех характеристиках. Если водитель случайно купил батарею с неправильной полярностью, то придется купить новый акб, а этот продать. Не нужно пытаться установить неподходящий АКБ, это ни к чему хорошему не приведет.

Выбрать инструктора:

• Автоинструктор Виктор
• Автоинструктор Алексей
• Автоинструктор Светлана
• Автоинструктор Игорь
• Автоинструктор Ася
• Автоинструктор Майя
• Автоинструктор Оксана
• Автоинструктор Светлана
• Автоинструктор Марина
• Автоинструктор Светлана

Отзывы:

Все отзывы

Опасность обратной полярности: как проверить и отремонтировать

Розетка с обратной полярностью

Нет ничего хуже, чем новый телефон, компьютер или бытовая техника выходят из строя по неизвестной причине. Если вы повреждаете телефонные шнуры, радиоприемники или другие устройства чаще, чем вы думаете, ваша проблема может заключаться в обратной полярности в электрической розетке.

Электрические розетки с обратной полярностью могут быть опасны для вас и ваших устройств. Устройство, подключенное к розетке с обратной полярностью, может оставаться под напряжением даже в выключенном состоянии, что может привести к короткому замыканию устройства. Устройства, подключенные к розетке с обратной полярностью, могут работать как обычно, но они небезопасны и могут вас ударить током.

Электрическая проводка в наших домах имеет цветовую маркировку. Черный провод или красный провод будет горячим проводом, по которому проходит электрический ток для питания ваших устройств. Белый провод является нейтральным проводом и имеет нулевое напряжение, но он необходим для прохождения электричества.

Розетки имеют горячую сторону и нейтральную сторону. Обратная полярность возникает, когда установщик подключает горячий провод к нейтральной стороне и нейтральный провод к горячей стороне. Другими словами, обратная полярность возникает, когда проводка розетки идет в обратном направлении.

В этой статье объясняется опасность неправильной полярности и предоставляется информация о тестировании и устранении проблемы.

Устранение неполадок трехходового переключателя

Пожалуйста, включите JavaScript

Устранение неполадок трехходового переключателя

Что произойдет, если полярность будет обратной?

Прежде чем мы продолжим и объясним, что происходит из-за обратной полярности, давайте объясним, как обычно течет электричество. Поток электрического тока происходит через розетку на оборудование или вилку. Обычно ток проходит через горячую проволоку.

Когда электричество достигает оборудования или инструмента, оно поступает на выключатель. Выключатель или автоматический выключатель регулирует подачу электрического тока, подаваемого на приборы и другое электронное оборудование. Он течет к розетке через горячий провод, а затем обратно к панели через нейтральный провод. Итак, что происходит с обратной полярностью?

При обратной полярности переключаются и горячий провод, и нейтральный провод, в результате чего электрический ток течет в обратном направлении, входя в прибор через нейтральную клемму вместо горячей клеммы, которая питает прибор, даже когда он выключен.

Например, включение лампы в розетку с обратной полярностью приводит к постоянному напряжению патрона, что может привести к поражению электрическим током при прикосновении к патрону для замены лампочки.

Та же опасность поражения электрическим током может возникнуть при прикосновении к небольшому электроприбору с обратной полярностью.

Примером того, насколько опасна обратная полярность, является подключение кухонного прибора, например блендера, к электрической розетке с обратной полярностью. Это может привести к короткому замыканию блендера, потому что прибор может оставаться включенным, когда он должен быть выключен.

Блендер может быть выключен, только если он отключен от розетки. Поначалу подключение или отключение блендера от сети может быть связано с опасностью поражения электрическим током. Важно обеспечить правильную полярность ваших розеток, чтобы избежать опасности поражения электрическим током.

Тестер розеток, показывающий розетку с обратной полярностью

Может ли обратная полярность повредить приборы?

Хотя некоторые современные устройства имеют защитные механизмы, защищающие от неправильной полярности, все же существует риск потери их эффективности или повреждения. Неправильная полярность может привести к повреждению или короткому замыканию ваших приборов . Эта ошибка проводки внутри розеток может привести к перегреву бытовых приборов или повреждению внутренней схемы и проводки.

Подключение приборов к розеткам с обратной полярностью может привести к перегреву или короткому замыканию, что может сократить срок их службы. Они также могут работать со сбоями, например, внезапно включаться без активации, что может привести к дальнейшему повреждению внутренней цепи вашего надежного устройства.

Может ли обратная полярность повредить электронику?

При неправильном подключении к розетке обратная полярность может легко повредить электронику. Если ваша электроника не имеет встроенного в схему механизма защиты от обратной полярности, то ее выход из строя — лишь вопрос времени.

Неправильная полярность может привести к повреждению или короткому замыканию электронных устройств, включая телевизоры, радиоприемники, телефоны и компьютеры . Электронное оборудование контролирует напряжение в одном направлении; таким образом, внутренние компоненты могут перегреться или вызвать короткое замыкание при изменении направления электрического тока.

Может ли обратная полярность вызвать пожар?

При возникновении пожара в доме дежурный по пожарной безопасности может указать на неисправный прибор как на причину пожара, и в большинстве случаев они точны. Однако они часто упускают из виду, почему прибор вышел из строя. Это называется просто электрический огонь.

Когда вы подключаете электроприбор или электронное оборудование к розеткам с обратной полярностью, электрический ток, протекающий через устройство, является обратным, что приводит к его перегреву или короткому замыканию. Когда в электроприборе или электронном оборудовании происходит короткое замыкание, оно может воспламенить близлежащие легковоспламеняющиеся материалы, такие как шторы, постельное белье или мебель.

Приборы и электроника получают электричество через электрическую вилку, предназначенную для одностороннего прохождения электричества через прибор.

Когда вы подключаете электроприборы к цепи с обратной полярностью, электрический ток проходит через электроприборы в обратном направлении. По сути, это как ехать не в ту сторону по улице с односторонним движением.

Этот обратный поток электричества не позволяет приборам выключаться должным образом. Прибор остается под напряжением, что может привести к его перегреву и потенциальному короткому замыканию.

Схема освещения тестера розеток

Как проверить на обратную полярность?

Никто не обращает внимания на электрические розетки в нашем доме, пока не возникнет проблема. Есть вероятность, что некоторые из этих розеток подключены неправильно, и вы об этом не узнаете.

Любой может проверить электрические розетки на обратную полярность. Хотя есть разные способы проверить это, одним из самых простых является использование стандартного тестера розеток с диаграммой напряжения .

1. Для проверки обратной полярности вам необходимо подключить тестер к розетке, которую вы хотите проверить.
2. После подключения внимательно следите за индикаторами, отображаемыми на тестере. Наблюдая за индикаторами на тестере, вы сможете определить, правильна ли полярность в вашей розетке.
3. Чтобы понять схему свечения, которая загорается при изменении полярности, необходимо свериться с таблицей, предоставленной тестером. Существуют небольшие различия в различных типах тестеров полярности.

https://youtu.be/VDDsDswQOqIВидео не может быть загружено, так как отключен JavaScript: как исправить выход обратной полярности (https://youtu.be/VDDsDswQOqI)

Как исправить обратную полярность?

Лучший способ исправить неправильную полярность – вызвать электрика. Хотя шаги по исправлению полярности могут показаться простыми, проблема может быть более сложной.

Электрическая цепь обычно имеет несколько соединений на пути от распределительной коробки к розетке. Электрик знает, как решить эти электрические проблемы. Работать с током под напряжением опасно.

После проверки розеток в вашем доме и обнаружения переполюсовки некоторых розеток вы можете задуматься о том, что делать дальше. Ну, не бойся; Вы можете быстро исправить обратную полярность в розетках в вашем доме. Прежде чем приступить к устранению проблемы, важно определить, сколько розеток имеют обратную полярность. Следовательно, вы знаете, сколько стандартных розеток вам нужно отремонтировать.

Действия по устранению обратной полярности розеток

1. Отключите подачу питания к розеткам, найдя соответствующий автоматический выключатель и выключив его. Убедитесь, что питание отключено с помощью тестера розеток или мультиметра.

2. Снимите накладку и винты, которыми розетка крепится к стенной коробке, и вытащите розетку из настенной коробки.

3. Определите провода, которые вызывают обратную полярность, и для этого вам нужно будет проверить цвет проводов и винты, к которым они прикреплены.
   • При обратной полярности черный провод (горячий провод) будет подключен к серебряному винту на нейтральной клемме.
   • Аналогичным образом белый провод (нейтральный провод) будет присоединен к латунному винту на горячей клемме.
   • Если провода подсоединены к неправильным клеммам, вам потребуется заменить проводные соединения на правильные клеммы.

4. Для фиксации обратной полярности подсоедините черный провод (горячий провод) к латунному винту на горячей стороне, а белый провод (нейтральный провод) — к серебряному винту или нейтральной стороне. Зеленый провод уже будет прикреплен к винту заземления, и его следует оставить как есть.

5. После того, как вы правильно подсоединили провода, замените винты и защитную пластину, а также закрепите розетку обратно в настенной коробке.

6. Чтобы убедиться в правильности полярности, снова включите автоматический выключатель и проверьте полярность с помощью тестера розеток. Используйте направляющую на тестере розеток, чтобы подтвердить правильную полярность.

Часто задаваемые вопросы

Что вызывает обратную полярность?

Есть несколько причин, которые могут привести к неправильной полярности в вашей электрической системе. Одна из самых частых причин – неправильное подключение горячей и нулевой проводки в розетке. Обратная полярность проводки в розетке легко исправить.

Еще одна проблема, которая может вызвать обратную полярность, заключается в неправильном подключении горячей и нейтральной проводки внутри распределительной коробки, что может быть труднее устранить.

Почему плохая обратная полярность?

Причина номер один, почему обратная полярность является плохой, заключается в том, что, когда приборы подключены к сети, они остаются под напряжением, даже когда они выключены. Это может привести к поражению электрическим током от прибора, даже если он выключен. Это также может привести к более быстрому износу приборов, чем обычно, потому что они постоянно находятся под напряжением.

Заключение

Правильная полярность в электрической системе вашего дома имеет важное значение, так как это может существенно повлиять на всю электронику, которой вы владеете. Таким образом, необходимо точно знать, что такое обратная полярность и как выявить и устранить эту распространенную проблему. К счастью, вы можете исправить обратную полярность, как правило, без необходимости переподключения цепей в вашем доме.

Другое содержимое, связанное с проводкой

• Признаки, что ваша электрическая панель нуждается в обновлении: безопасность и затраты на замену
• Что является открытым нейтральным: Руководство по устранению неисправностей
• Алюминиевая проводка: Проблемы безопасности и электрические коды
• Romex Vs. BX Проводка: What The Difference

. HomeInspectionInsider.com не является профессиональным советом. Вы должны проконсультироваться с лицензированным специалистом и проверить местные требования к разрешению перед началом любого проекта.

HomeInspectionInsider.com является участником Amazon Services LLC Associates Program, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com. Мы также участвуем в других партнерских программах с другими партнерскими сайтами. Мы получаем компенсацию за направление трафика и бизнеса в эти компании.

Что такое обратная полярность? И это опасно?

Обратная полярность (или обратная горячая нейтраль, как ее иногда называют) — это когда горячие и нейтральные соединения на розетке подключены «наоборот». Проводка имеет цветовую маркировку, а черный провод «горячий», что означает, что он находится под напряжением, обычно около 120 вольт. Иногда его называют «живым» проводом. Это шокирует вас, если вы прикоснетесь к нему. Белый провод называется «нейтральным». Он замыкает цепь, обеспечивая обратный путь электрического тока обратно к панели выключателя. Нейтральный провод находится под нулевым напряжением и при нормальных обстоятельствах вас не ударит током.

Обратная полярность — это когда горячие и нейтральные соединения в розетке подключены «наоборот».

Почему обратная полярность опасна?

Важно избегать обратной полярности, потому что при розетке с обратной полярностью в определенных ситуациях может возникнуть опасность поражения электрическим током. Позвольте мне объяснить, почему.

Давайте рассмотрим пример лампы, подключенной к правильно подключенной розетке. Когда лампа выключена, 120 вольт от розетки останавливаются на выключателе. Это означает, что вы можете выкрутить лампочку и заменить ее новой, и в розетке не будет питания. (Пожалуйста, не пытайтесь это сделать, но теоретически вы можете просунуть палец в розетку и не получить удар током. )

Посмотрите на приведенные ниже схемы, показывающие пример правильно подключенной розетки в сравнении с розеткой с обратной полярностью.

Часть цепи, выделенная красным цветом, — это единственная часть цепи, на которую подается напряжение, когда переключатель разомкнут. Это делает остальную часть схемы безопасной.

На приведенной ниже диаграмме показано, что происходит в ситуации с обратной полярностью. Если вы подключите ту же лампу к розетке с обратной полярностью, это может создать опасную ситуацию. Это связано с тем, что 120 вольт теперь подключены к проводу, который обычно является нейтральным проводом, поэтому компоненты лампы на всем пути к выключателю теперь находятся под напряжением, даже когда выключатель разомкнут. Причина, по которой лампочка не горит даже при наличии питания внутри лампы, заключается в том, что нет обратного пути для тока, который течет обратно в розетку, пока выключатель не будет замкнут. На приведенной ниже диаграмме все, что отмечено красным, будет находиться под напряжением, когда устройство подключено к розетке с обратной полярностью.

Другим примером, показывающим опасность розеток с обратной полярностью, может быть что-то вроде тостера. Если тостер подключен к розетке с обратной полярностью, то многие компоненты внутри тостера будут находиться под напряжением, даже когда тостер выключен. Представьте, если бы ребенок воткнул в этот тостер нож. Этот нож может коснуться чего-то, что находится под напряжением, так что это определенно проблема безопасности. Я думаю, что многим из нас приходилось использовать нож, чтобы вытащить кусок хлеба/тоста из тостера. Это также может привести к поражению электрическим током, если тостер подключен к розетке с обратной полярностью.

Как я узнаю, что моя розетка перепутала полярность?

Чтобы проверить розетку на обратную полярность, вам понадобится тестер розеток. (Они недороги и могут быть куплены в магазине или в Интернете на таких сайтах, как Amazon.) Вы включаете его в розетку, и он будет иметь индикаторы, указывающие, какой тип проводки обнаруживается. На картинке ниже изображение слева показывает, на что указывают различные комбинации света. На изображении справа показано, как выглядит розетка с обратной полярностью.

(Помните, что обратная полярность иногда называется горячей нейтральной обратной).

Не повредит ли обратная полярность моим приборам?

Некоторые электроприборы и электронное оборудование могут быть повреждены, если их оставить подключенными к розетке с обратной полярностью.

Наличие напряжения на неправильной стороне схемы или печатной платы приведет к тому, что некоторые устройства на плате останутся под напряжением, даже если устройство выключено. Это может привести к повреждению некоторых схем.

Как починить розетку с обратной полярностью

Я не буду вдаваться в подробности в этом посте, но это относительно простое решение, которое займет менее 10 минут с помощью соответствующих инструментов. См. запись в нашем блоге о том, как исправить обратную полярность, или посмотрите наше видео ниже.

Резюме

Я надеюсь, что это объяснение и эти диаграммы помогут вам понять, почему розетка с обратной полярностью создает потенциально опасную ситуацию.

Если вы ищете способ починить ее самостоятельно, ознакомьтесь с нашей статьей о том, как починить розетку с обратной полярностью.

© 2020 Майк Морган

Эта статья была написана Майком Морганом, владельцем Morgan Inspection Services. Morgan Inspection Services оказывает услуги по проверке домов, септиков и колодцев в центральной части Техаса с 2002 года. С ним можно связаться по телефону 325-998-4663 или по адресу [email protected]. Никакая статья или ее часть не могут быть воспроизведены или скопированы без предварительного письменного согласия Майка Моргана.

Полярность | Память Альфа | Фэндом

в: Альфа-страницы памяти, требующие цитирования, Физика

Посмотреть источник

Охотники меняют полярность щитов DS9

Данные меняют полярность с помощью его осевого сервопривода

Полярность можно было поменять местами, тогда она называлась изменением полярности или изменением полярности .

В 2151 году Малкольм Рид подарил капитану Арчеру магнитное устройство, способное менять полярность любого магнитного замка в радиусе ста метров. (ЭНТ: «Сломанный лук»)

В окончательно пропущенной строке диалога из исправленного окончательного варианта сценария «Сломанного лука» Рид посоветовала женщине-члену экипажа, которая пыталась отрегулировать набор силовых проводов с помощью небольшого инструмента, что она может ускорить процесс. если она «сбалансирует [d] полярности». [1]

Когда в 2153 году половина плазменных реле поменяли полярность, Такер попытался выключить реактор Enterprise NX-01, но не смог. (ЛОР: «Аномалия (ЛОР)»)

Когда Т’Пол посетила Такера в инженерном отделе, он попросил ее помочь ему и нажать электронное устройство на фазовращателе, пока он проверяет полярность. (ENT: «Испытательный полигон»)

Когда магнитное сдерживание корабля колебалось, Рид приказал Хейсу повернуть Т-образный клапан до упора влево, пока он менял полярность на плазменных катушках. (ЛОР: «Предвестник»)

В 2267 году Спок приказал Хикару Сулу вычислить изменение полярности щита вокруг корабля. (TOS: «Кто оплакивает Адонаиса?»)

Позже Сулу попытался изменить полярность, когда его стандартная магнитная развертка показала результат от нуля до зашкаливающих, но не получила новых показаний. (ТОС: «То, что выживает»)

В 2270 году USS Enterprise самостоятельно изменил полярность гравитации на борту корабля. У Скотти не было объяснений. (ТАС: «Шутник»)

Когда Дейта коснулся панели шаттла Тип 7, который доставил на борт двойника Пикарда, из консоли вылетели искры. Он упомянул, что полярность может быть несовместимой, и попросил фазоинвертор. (ТНГ: «Время в квадрате»)

Джорди Ла Форж упомянул ромуланскому центуриону Бокре, что он испытал своего рода сдвиг полярности, так как его диагностика VISOR не выявила неисправностей. (ТНГ: «Враг»)

Когда сломанный грузовой контейнер с инвидиумом вызвал сбой в работе систем корабля, компьютерный голос призвал к красной тревоге и разрушению конструкции. Ла Форж ничего не видел на своем полярном канале, как он сказал Реджинальду Барклаю. (TNG: «Пустые погони»)

Квантовый резонанс нити вызвал сдвиг полярности в удерживающем поле антиматерии USS Предприятие -Д. (ТНГ: «Катастрофа»)

В 2368 году Дейта, одержимый преступником из Укс-Мала, изменил полярность силового поля вокруг Тен Форвард, чтобы запереть комнату. (ТНГ: «Power Play»)

Когда Дейта и ученый-ференги Рейга совершили испытательный полет на шаттле, оборудованном метафазной защитой, Рейга спросила Дейту, поддерживает ли катушка полевого эмиттера полярность. (ТНГ: «Подозрения»)

Корабль Охотников поменял полярность щитов Deep Space 9. (ДС9: «Преследование в плену»)

Позже Майлз О’Брайен изменил полярность энергетических полей на Deep Space 9, чтобы заманить Одо в ловушку на набережной. (ДС9: «Альтернативный»)

Данные сообщили капитану Пикарду и адмиралу Эрику Прессману, что он сканировал местность в поисках военного корабля США Pegasus в течение нескольких часов. Сила и полярность его сигнатуры дали ему информацию о том, что варп-ядро корабля все еще не повреждено. (ТНГ: «Пегас»)

Дейта изменил полярность запертой двери на борту обсерватории Амаргоса с помощью своего осевого сервопривода. ( Поколения Звездного Пути )

Чекотай приказал изменить полярность корпуса во время боя с видийцами, но корабль потерял полярность корпуса. (ВОЙ: «Ярость»)

Во время поисков Меча Калесса на планете в Гамма-квадранте Даксу пришлось поменять полярность, чтобы деактивировать поле Силы в проходе пещеры. (ДС9: «Меч Кахлесса»)

Когда одержимая Кейко О’Брайен заставила своего мужа воровать, Майлз сказал ей, что ему нужно подключиться к оптоэлектронному интегратору на пятом уровне, чтобы смена полярности оставалась невидимой для проверок службы безопасности. (ДС9: «Назначение»)

У USS Voyager несколько раз возникали проблемы с полярностью щита. (ВОЙ: «Облако», «Рой», «Гравитация»)

В 2374 году Б’Эланна Торрес предложила изменить полярность квантового поля, чтобы ослабить силу квантового поля. (ВОЙ: «Надежда и страх») Вскоре после этого она перенастроила варп-поле и поменяла полярность корпуса. (ВОЙ: «Невеста Хаотики!»)

Чтобы избежать контакта с гравитонным эллипсом, Седьмая из Девяти приказала отключить питание и поменять полярность щита, так как эллипс притягивался к объектам, излучающим электромагнитную энергию. (ВОЙ: «Один маленький шаг»)

Участвуя в Антарианском межзвездном ралли, Б’Эланна Торрес поменяла полярность дефлектора Delta Flyer , чтобы получить преимущество. (ВОЙ: «Драйв»)

Том Пэрис и Гарри Ким пытались найти человека, который напал на энсина Табора на голопалубе, и у Пэрис возникла идея ослабить фотонную атмосферу и усилить полярность, но Тувок прервал ее. (ВОЙ: «Репрессии»)

По словам Гарри Кима, двести шесть целых четыре десятых процента слишком мало для полярности поля на борту военного корабля Крайлор. (ВОЙ: «Соловей»)

Чтобы вернуться к правильному пространственно-временному континууму, Чекотай должен был инициировать варп-импульс и сбросить полярность дефлектора. (ВОЙ: «Разбитый»)

Гарри Ким сообщил капитану Джейнвей, что перенаправил всю доступную энергию на двигатели, но не смог освободить корабль из Пустоты. Затем Джейнвей предложила поменять полярность щита. (ВОЙ: «Пустота»)

«Поменять полярность чего-либо» — классическое клише научной фантастики «техноболтовня». Он использовался задолго до того, как был использован в Звездный путь . Одним из первых предшественников, о котором ясно знали сценаристы эпохи Бермана, был « Доктор Кто » , где «изменение полярности» было крылатой фразой с начала 1970-х годов.

No related posts.
