Что такое суппорта: Что такое суппорт в автомобиле? Устройство и принцип работы суппорта

можно использовать для измерения внешнего размера, внутреннего размера, глубины и шага. Внешние штангенциркули измеряют толщину и наружные диаметры, внутренние штангенциркули измеряют диаметры отверстий и расстояния между поверхностями. Штангенциркули часто используются для точных измерений в научных лабораториях и инженерных школах. Этот инструмент также широко используется во многих дисциплинах, включая медицину, науку, машиностроение, деревообработку, металлообработку и лесное хозяйство.

Различные типы штангенциркулей и их применение

бывают разных форм и конструкций, они имеют разные спецификации для соответствующих целей. Давайте посмотрим на различные типы суппортов и их использование. (Все изображения взяты из Google)

Штангенциркуль

Штангенциркуль используется для измерения внутренних размеров объекта, включая внутреннее расстояние объектов и внутренние линейные размеры поверхностей с канавками или отверстиями в мастерской. Существует несколько типов внутренних суппортов, в зависимости от конструкции двух ножек суппорта, некоторые штангенциркули имеют одну ножку с ручной регулировкой, а другие — с регулировочным винтом.

Штангенциркуль

Штангенциркуль используется для измерения внешнего размера объекта, что может обеспечить высокий уровень точности и воспроизводимости, если вы понимаете их ограничения и области применения. Штангенциркуль идеально подходит для измерения больших расстояний и криволинейных поверхностей, таких как трубы, благодаря изогнутой конструкции и растяжимости ножек.

Штангенциркуль

Штангенциркуль назван в честь француза Пьера Вернье, который его изобрел. Этот тип штангенциркуля имеет двойную шкалу на своей балке, которая показывает как имперские, так и метрические измерения в верхней и нижней шкале. Работа штангенциркуля зависит от основной шкалы и дополнительной шкалы нониуса, которая также отображает метрические и имперские результаты. Два комплекта губок состоят из пары большего размера для измерения внешнего диаметра и пары меньшего размера для измерения внутреннего диаметра. Штангенциркули состоят из калиброванной шкалы с неподвижной губкой и другой губки с стрелкой, которая скользит по шкале, расстояние между губками указывается по отсчету.

Штангенциркуль-делитель

Штангенциркуль-делитель, который иногда называют компасом, используется для разметки мест, имеет острые стрелки, одну ножку можно поместить в углубление, образованное центром, а другую ножку повернуть так, чтобы он рисовал линия на поверхности объекта, затем образует круг или дугу. Штангенциркуль также можно использовать для измерения расстояния между двумя точками на карте, однако вам понадобится линейка, чтобы измерить расстояние открытия штангенциркуля и преобразовать его в фактическое значение.

Штангенциркуль

В отличие от нониуса, штангенциркуль считывает результат (доли миллиметра или дюйма) на простом циферблате. На циферблатном штангенциркуле имеется небольшая точная рейка и шестерня, приводящая в движение указатель на круглом циферблате, обычно указатель поворачивается один раз на каждый дюйм, десятую часть дюйма или 1 миллиметр, при измерении штангенциркулем необходимо чтобы прочитать целые дюймы или сантиметры со слайда, а затем добавить измерение на круглом циферблате. Циферблат обычно предназначен для измерения разницы в размерах между двумя объектами. Ползунок циферблатного суппорта можно заблокировать с помощью рычага или винта.

Цифровой штангенциркуль

Цифровой штангенциркуль отличается от циферблатного и нониусного штангенциркуля тем, что в нем вместо циферблата или нониуса используется электронный дисплей для отображения показаний в виде числового значения. Цифровые штангенциркули используют линейный энкодер, большинство цифровых штангенциркулей можно переключать между сантиметрами или миллиметрами и дюймами.

Измерительный штангенциркуль

Измерительный штангенциркуль обычно используется для разметки линии на определенном расстоянии от края заготовки. Изогнутая ножка используется для перемещения вдоль края заготовки, в то время как разметчик делает отметку на заданном расстоянии, что обеспечивает параллельность края линии.

Полное руководство по дисковым и барабанным тормозам

Когда речь идет о безопасности вождения, тормоза имеют решающее значение. Мы составили руководство, которое поможет вам разобраться в своих тормозах. Это включает в себя дисковые и барабанные тормоза, как они работают, чем они отличаются и похожи, почему у вас могут быть оба типа на одном и том же автомобиле, какой ожидаемый износ и какие детали нуждаются в обслуживании.

Что вы найдете в этом руководстве:

• Что такое простая тормозная система

• Основы тормозной системы

• Основы дисковых тормозов

• Два типа дисковых тормозов: плавающие и фиксированные

• Основы барабанных тормозов

• Барабанные и дисковые тормоза

• Обслуживание тормозов

1. Главный цилиндр: Содержит узел поршня и тормозную жидкость.

2. Тормозная жидкость: Передает гидравлическое давление.

3. Дисковый тормоз в сборе: Включает суппорт, колодки и ротор.

4. Тормозные магистрали и шланги: Переносит тормозную жидкость к тормозным узлам.

5. Барабанный тормоз в сборе: Включает колодки, колесный цилиндр и барабан.

Дисковые и барабанные тормоза основаны на системе гидравлического давления. Торможение начинается с механической силы — ваша нога нажимает на педаль тормоза. Конечным результатом является то, что ваш автомобиль безопасно останавливается. Ниже приводится краткое объяснение пяти пунктов системы.

1. Поршень сжимает тормозную жидкость внутри главного цилиндра, расположенного под капотом автомобиля рядом с двигателем. Это создает гидравлическое давление, генерирующее гораздо большую силу, чем небольшое усилие нажатия на педаль. См. изображение выше.

2. Давление передается через тормозную жидкость по тормозным магистралям и/или тормозным шлангам (гибким трубкам), которые соединяют магистрали с тормозными узлами на каждом колесе.

3. Там колесные цилиндры преобразуют это гидравлическое давление обратно в механическую силу.

   Тормозной фрикционный материал прижимается к тормозному диску или барабану, замедляя или останавливая автомобиль.

4. Дисковый тормоз в сборе предназначен для безопасной остановки автомобиля при активации. Подробнее о том, как это работает, ниже.

5. Узел барабанного тормоза, установленный на некоторых автомобилях, также предназначен для остановки вашего автомобиля при активации других точек системы. Подробнее ниже.

Дисковые тормоза сегодня используются в большинстве автомобилей. Они устанавливаются на переднюю и/или заднюю ось. Чтобы остановить колесо (и ваш автомобиль), дисковый тормоз использует суппорт, оснащенный тормозными колодками, чтобы захватить вращающийся диск или ротор.

Что такое штангенциркуль?

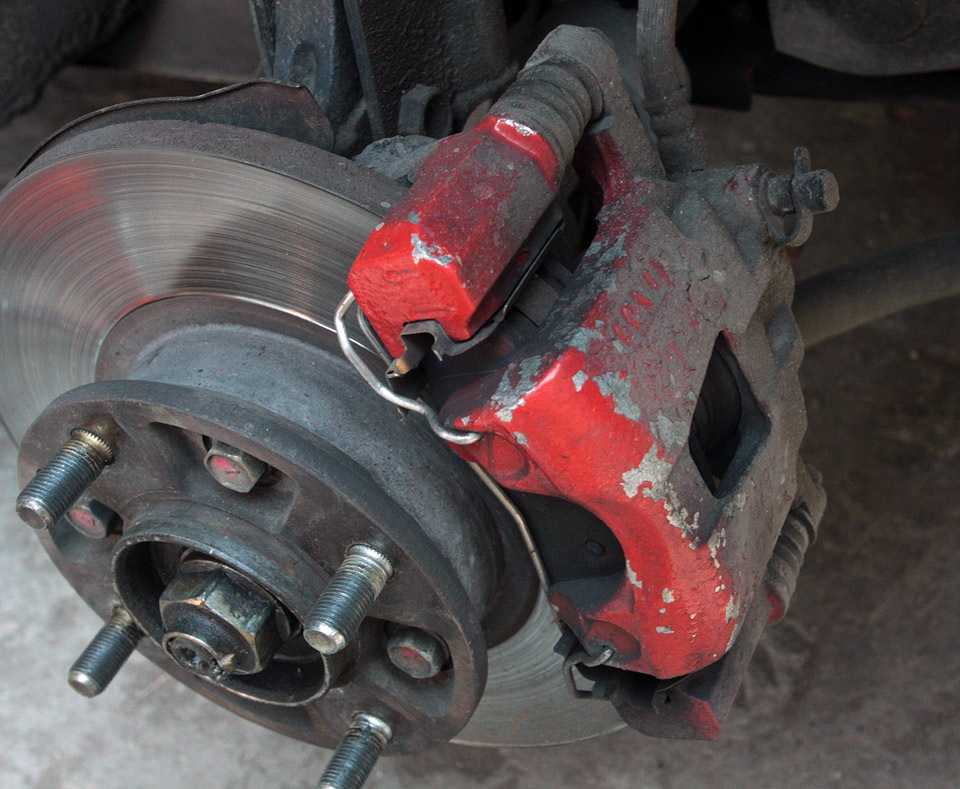

Суппорт представляет собой узел, устанавливаемый на автомобиль с помощью кронштейна. Он обрамляет ротор, выглядит и функционирует как зажим. Он содержит следующие компоненты:

• Тормозные колодки представляют собой фрикционный материал, прикрепленный к металлической пластине, который помогает остановить автомобиль.

• Один или несколько поршней для прижатия тормозных колодок к диску при торможении.

• Прокачной винт для обслуживания тормозов и замены жидкости.

• Резиновое уплотнение поршня, которое предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормоза.

• Пылезащитный чехол для защиты цилиндра от загрязнений.

• Зажимы для защиты от дребезжания, повышающие устойчивость.

Что такое ротор?

Ротор изготовлен из чугуна или композита сталь/чугун. Он прикреплен к ступице колеса и вращается вместе с колесом. Это поверхность, с которой соприкасаются тормозные колодки, чтобы замедлить движение автомобиля. Вот как это работает: когда вы нажимаете на тормоз, тормозная жидкость под давлением давит на поршни внутри суппорта, прижимая тормозные колодки к ротору. Поскольку тормозные колодки прижимаются к обеим сторонам диска, трение останавливает вращение колеса.

Роторы могут быть сплошными или вентилируемыми. Вентилируемые роторы имеют большую площадь поверхности и могут легче рассеивать тепло.

Дисковые тормоза бывают двух типов. Они бывают плавающими и фиксированными, названными в честь типа используемого тормозного суппорта.

Плавающий суппорт (также называемый скользящим) является наиболее распространенным типом. Он имеет один или два поршня. При торможении внутренняя тормозная колодка прижимается к диску, в то время как корпус суппорта приближается к ротору. Это действие прижимает внешнюю тормозную колодку к ротору.

Неподвижный суппорт конструкции имеет один или несколько поршней, установленных с каждой стороны ротора. Сам суппорт не сдвигается с места и не двигается. Он жестко крепится к скобе или шпинделю тормозного суппорта. При торможении движутся только поршни суппорта, прижимая тормозные колодки к диску.

Барабанные тормоза чаще всего используются на задней оси современных автомобилей. Они также очень распространены на трейлерах. Производители не используют тормозные колодки в качестве фрикционного материала в барабанных тормозах. Вместо этого барабанная тормозная система имеет колесный цилиндр с поршнями, которые отталкивают тормозные колодки от внутренней части вращающегося барабана. Этот контакт замедляет и останавливает вращение тормозного барабана и колеса, останавливая автомобиль.

Многие современные автомобили имеют дисковые тормоза на всех четырех колесах. Однако некоторые модели по-прежнему имеют дисковые тормоза на передней оси и барабанные на задней.

Почему диски ставят спереди? Это связано с факторами веса. Типичный незагруженный автомобиль тяжелее спереди примерно на 10 процентов из-за двигателя. Когда вы нажимаете на тормоз, вес автомобиля переносится на переднюю часть. Поэтому спереди требуется больше мощности торможения, что делает дисковые тормоза идеальным вариантом для этой работы.

Дисковые и барабанные тормоза: обслуживание

Обслуживание дисковых и барабанных тормозов очень важно. Когда дело доходит до ремонта, барабанные тормоза имеют больше оборудования и могут быть более сложными в обслуживании. Но материалы обычно стоят меньше, чем колодки дисковых тормозов, суппорты и роторы. Дисковые тормоза обычно состоят из меньшего количества компонентов и их легче обслуживать.

Обслуживание тормозов: что необходимо проверить

При торможении выделяется много тепла. Когда вы нажимаете на педаль тормоза, вы преобразуете кинетическую (движущуюся) энергию автомобиля в тепловую энергию (тепло), подвергая многие детали воздействию очень высоких температур. Это означает большой износ даже в нормальных условиях. Некоторые компоненты тормозной системы необходимо будет заменить в течение срока службы автомобиля, в том числе:

• Тормозные колодки или тормозные колодки Трение Материал: Колодки дискового тормоза замедляют ротор за счет трения и износа при нормальном использовании. В конце концов, они становятся слишком тонкими, чтобы функционировать должным образом. То же самое относится и к барабанным тормозам. Фрикционный материал изнашивается, и торможение может быть нарушено. Эти компоненты следует регулярно проверять, чтобы избежать их износа до такой степени, что они могут повредить дополнительные части вашего автомобиля (ротор или барабан).

• Тормозная жидкость: Тормозную систему следует регулярно проверять на наличие утечек, а жидкость следует заменять каждые несколько лет (обычно при обслуживании тормозов). Любая утечка в главном цилиндре, бачке тормозной жидкости, колесных цилиндрах, трубопроводах или шлангах снижает гидравлическое давление, создаваемое при срабатывании тормозов. Если система не может генерировать достаточное усилие, необходимое для создания тормозной мощности, вы заметите, что педаль тормоза нужно нажимать намного сильнее, чтобы замедлить движение или остановиться.

• Как часто следует заменять тормозную жидкость?: Тормозную жидкость следует заменять каждые несколько лет. Обычно это делается при обслуживании тормозов. Хотя тормозная жидкость специально разработана для предотвращения коррозии гидравлических компонентов тормозов, время, тепло и влага могут снизить температуру кипения жидкости. Это приводит к меньшему давлению в гидравлической системе, что заставляет вас сильнее нажимать на педаль тормоза, чтобы замедлить движение автомобиля. Другие примеси, такие как дорожная грязь, тормозная пыль, ржавчина и т. д., могут попасть в тормозную жидкость, снижая эффективность торможения и, возможно, повреждая детали тормозной системы.

• Уплотнения: Эти резиновые кольца предотвращают утечку гидравлической жидкости и защищают ее от влаги и загрязнений. Они также заставляют поршень возвращаться в исходное положение, поэтому тормозные колодки должным образом расцепляются, когда вы отпускаете педаль тормоза. Если этого не произойдет, вы можете столкнуться с заеданием тормозов, преждевременным износом, и автомобиль может увести в сторону при торможении.

• Тормозные магистрали/шланги: Тормозные магистрали и шланги являются неотъемлемой частью тормозной системы. Резиновые шланги со временем изнашиваются, а тормозные магистрали подвержены коррозии или другим повреждениям. Когда это происходит, это может привести к снижению эффективности тормозов, потере гидравлического давления, уводу в сторону и т. д. Регулярные проверки, в том числе шлангов и трубопроводов, имеют решающее значение для предотвращения этих проблем.

• Роторы: Роторы следует регулярно проверять на равномерный износ, физические повреждения или растрескивание из-за чрезмерного нагрева. Эти условия могут поставить под угрозу тормозную мощность и эффективность. Тормозные роторы должны быть обновлены или заменены, когда вы обслуживаете свои тормоза (тормозная работа или замена колодок). Если вы столкнулись с какой-либо из ранее упомянутых проблем, возможно, вам потребуется отремонтировать или заменить роторы раньше.

• Сапоги от пыли: 9 шт.0004 Детали тормозной системы постоянно подвергаются воздействию дорожного мусора и тормозной пыли. Пылезащитный чехол предотвращает попадание грязи на поршень суппорта. Если он выходит из строя и не может выполнять свою работу, может произойти повреждение поршня, что приведет к заеданию тормозов, натяжению и преждевременному износу.

• Главный цилиндр: Регулярное техническое обслуживание жидкости важно для продления срока службы цилиндра. Неисправные главные цилиндры могут иметь внутреннюю течь. В этом случае вы можете почувствовать низкую или мягкую педаль. Вы можете не заметить какой-либо видимой потери жидкости.

  ПРИМЕЧАНИЕ: Существуют различные подходы к обслуживанию тормозов. Посмотрите наш раздел «Обслуживание тормозов 101» и узнайте, почему важно обслуживать не только тормозные колодки или барабанные тормозные колодки.
