Карданный вал: что это такое?

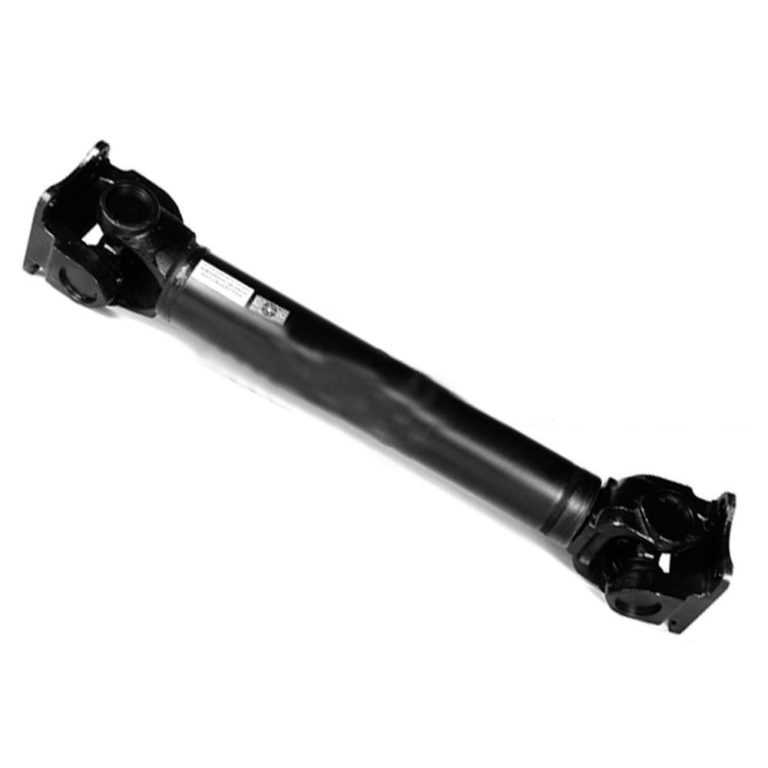

Карданный вал (кардан) — это устройство для передачи крутящего момента между осями, которые расположены друг к другу под углом. В автомобиле он преимущественно передает крутящий момент от коробки передач или раздаточной коробки к задней и передней осям. Прообраз этого механизма был создан еще в XVI веке, в автомобилестроении он начал применяться в конце XIX века и с тех пор не претерпел кардинальных изменений конструкции. Сегодня карданную передачу устанавливают исключительно на полно- и заднеприводные автомобили.

Виды карданных валов

Основное отличие между карданными валами заключается в типе их соединения. В зависимости от назначения кардана шарниры могут передавать крутящий момент синхронно либо неравномерно. В автомобилях с передним приводом используется исключительно первый тип.

Другой характеристикой карданной передачи является количество приводов. Многоприводные механизмы применяются для передачи части крутящего момента двигателя на вспомогательное оборудование, это чаще всего применяется в сельскохозяйственной технике и автомобилях повышенной проходимости. Одноприводные механизмы распространены в легковом и грузовом транспорте.

Карданная передача может состоять из нескольких секций, соединенных между собой шарнирами. Большинство легковых и грузовых автомобилей оснащаются многосекционными валами, а вот спортивные модели имеют односекционный вал, что позволяет значительно ускорить передачу крутящего момента.

Применение

Использование карданного вала для передачи крутящего момента от КПП позволило инженерам:

Располагать коробку передач не только параллельно осям, благодаря чему пространство кузова используется более эффективно.

Передавать вращение на ведущие оси равномерно.
Обеспечить жесткую связку вторичного вала КПП и ведущих колес, не препятствуя незначительной деформации подвески и перемещению колес относительно кузова, что неизбежно происходит при движении по пересеченной местности.

Однако кардан применяется в автомобилях и для других целей:

как элемент рулевого управления;
для организации отбора части крутящего момента;
для переключения между движением в режиме полного и заднего привода на некоторых моделях внедорожников.

Принцип работы карданного вала

Секция кардана состоит из центрального вала, который, как правило, представляет собой полую металлическую трубу, оснащенную креплениями на концах. Передача крутящего момента происходит с помощью вращения «вилок», соединенных с крестовиной. Максимальный угол между элементами вращения различается в зависимости от модели кардана, большую часть движения этот параметр не должен превышать установленных норм, в противном случае крестовина испытывает повышенную нагрузку.

Передняя часть карданного вала соединяется с КПП с помощью скользящего шлицевого соединения. Это необходимо, поскольку во время движения колеса автомобиля могут находиться на разном уровне, что приводит к изменению расстояния от КПП до моста. Скользящее соединение подразумевает перемещение «вилки» синхронно с изменением положения колес, что существенно снижает нагрузку на игольчатые подшипники крестовины по сравнению с жестким креплением.

Даже самые надежные механизмы подвержены износу. Поскольку крестовины карданного вала не предусматривают возможность ремонта, то возникает необходимость их замены. Заказать карданные передачи и отдельные крестовины от производителя с доставкой по всей территории РФ можно на сайте завода Камский автоагрегат.

Дата: 17 марта 2017

Карданный вал: устройство, назначение и разновидности

Трансмиссия

21.04.2017

0 18 718 2 минут чтения

Карданный вал. Ни один автомобиль с задним или полным приводом не может обойтись без этой детали, о которой пойдёт речь в этой статье.

Его ключевая роль — передача энергии вращения от двигателя к колёсам, поэтому от его надёжности во многом зависят ходовые параметры авто.

Какие же разновидности карданов встречаются и каков принцип их работы? О всём этом сейчас и поговорим.

Оглавление

1 Карданный вал
- 1.1 Классификация по назначению
- 1.2 Типы карданов
- 1.3 Разновидности
2 Из чего состоит карданный вал?

Карданный вал

Если быть точнее, то сегодня мы рассматриваем механизм, который предназначен для передачи вращения от КПП к редуктору передней или задней оси автомобиля. Такая себе промежуточная, но крайне ответственная деталь трансмиссии.

Какой бывает карданный вал? На самом деле, классификация довольно разнообразна. К примеру, выделить какие-то группы можно в зависимости от его назначения, типа, наличия устройства компенсации.

Классификация по назначению

основной – непосредственно отвечающий за раскручивание колёс в автомобиле;
вспомогательный – такие карданные валы приводят в движение различные опциональные механизмы, например лебёдки, насосы.

Типы карданов

открытый кардан – является самостоятельным и отдельным механизмом в машине;
закрытый кардан – спрятан от посторонних глаз или интегрирован в какой-либо другой элемент авто.

Разновидности

универсальные карданы – имеющие возможность компенсировать большие осевые перемещения;
простые карданы – без каких-либо подобных ухищрений.

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

подвесной подшипник;
вилка скользящая;
крепления;
сам карданный вал;
крестовина;
уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

До новых встреч, и не забывайте заглядывать блог, чтобы не пропустить свежие и интересные публикации.
