Что такое хонингование блока цилиндров: Хонингование блока цилиндров

Механика. Расточка блока цилиндров двигателя. Хонингование.

Хонингование – операция финишная и… самостоятельная

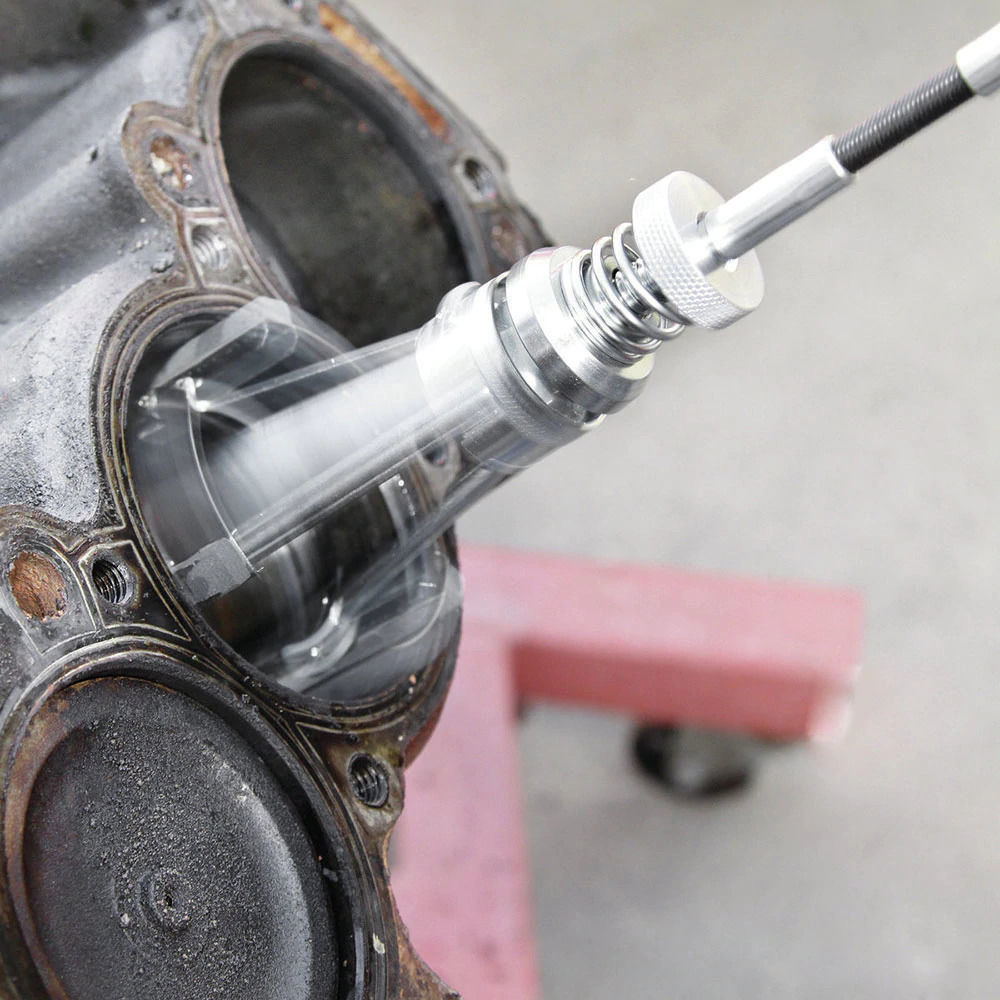

(фото:  хонингование цилиндров двигателя)

Создать сетку

Поскольку наша тема хонингование, напомним – что же это за операция такая. Вдруг кто-то забыл. Так вот, хонингование – это финишная обработка поверхностей цилиндров при капитальном ремонте двигателя. Проводится на специальных станках особым инструментом – хоном, совершающим возвратно-поступательное и вращательное движение.

Хонингование позволяет:

• обеспечить окончательный размер цилиндра с точностью до сотых долей мм;
• создать сетку хона, необходимую для удержания масляной пленки на стенках цилиндров.

Когда же оно применяется – хонингование? Об этом далее.



Хонингование, расточка, гильзовка

Ответ на вопрос «Что делать с изношенным блоком цилиндров?» может быть коротким: ремонтировать. А вот ответ развернутый потребует чуть больше времени и слов.

В один далеко не прекрасный момент водитель чувствует: с мотором что-то не так. Мощность-то он развивает, но не столь резво как раньше. Масло «подъедает».. Да и выхлоп подтверждает: масло горит, запах этот ни с чем не спутаешь.

И обращается водитель в сервис, обычный, недорогой. Но правильный диагноз там могут поставить не всегда. А значит, и ремонт эффективным не будет. Говорите, расход масла увеличился? Сальники в порядке, значит, блок цилиндров изношен. Мы вам кольца новые поставим – и езжайте себе дальше. Вот и вся диагностика.

А всегда ли поможет простая замена поршневых колец? Далеко не всегда. А вот навредить может легко. Дело в том, что у изношенного цилиндра нарушена геометрия. И новые кольца, установленные в такой цилиндр, ее не исправят. И нормально работать новые кольца тоже не будут.

И хорошо, если владелец автомобиля обратится к профессионалам на специализированное моторное предприятие. Например, в компанию «Механика». А там начнут с обстоятельной диагностики состояния цилиндров. И прежде всего с тщательных замеров износа и искажений геометрии.

Здесь есть четкие критерии:

1.Износ в области верхней мертвой точки (ВМТ) поршня – этакая «ступенька» на зеркале цилиндра. Критической считается величина порядка 0,05 мм. При большем износе условия работы колец резко ухудшаются.

2.Эллипсность цилиндра, нарушающая плотность прилегания колец к зеркалу. Критическая величина – около 0,03 мм.

В совокупности оба фактора приводят к падению компрессии, прорыву отработавших газов в картер (старение масла при этом резко ускоряется!) и упомянутому расходу самого масла.

Оценив износ, специалисты вынесут вердикт. Здесь может быть три варианта ремонта.

Во-первых, только хонингование. Специалисты «Механики» скажут: выработка мала, цилиндры можно дохонинговать без расточки, восстановить сетку, заменить кольца. Еще поездите, зато сэкономите на поршнях ремонтного размера.

 Здесь хонингование выступает в двух ипостасях: как финишная и как самостоятельная операция. Но такие случаи, когда можно обойтись одним лишь хонингованием, редки, и отследить их могут лишь профессионалы.

Во-вторых, расточка цилиндров в ремонтный размер с последующим финишным хонингованием.

Расточке мы посвятим отдельную статью. А пока отметим, что ее назначают, когда устранить износ одними только хонинговальными брусками невозможно.

Расточка убирает и эллипсность, и конусность и ступеньку выработки цилиндра в зоне ВМТ поршня. Это самый распространенный случай ремонта.

И, наконец, в-третьих, гильзовка. Ее проводят, когда последний ремонтный размер уже выбран и расточка цилиндров невозможна. Но хонингование, как финишная операция, присутствует и в этом случае.

Таким образом, хонингование проводится всегда! При любом варианте ремонта блока из трех названных.

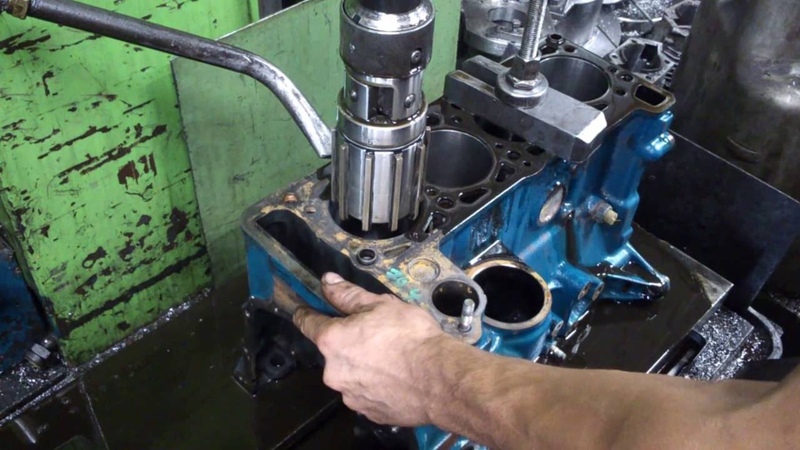

(фото: финишная обработка поверхности цилиндров после расточки)

Хонингование в цифрах

Каковы возможности хонингования по съему металла? Расточка или гильзовка оставляют под финишную обработку припуск величиной в «десятку» (0,1 мм).

Или чуть больше – 0,15 мм. Дальше за дело берется хон.

Собственно хонингование проводится в три этапа на одном и том же станке.

Этап 1. Работают грубые бруски. Они уменьшают припуск до 0,05 мм.

Этап 2. Мастер меняет бруски на чистовые, которые выводят поверхность цилиндра в окончательный размер. Они же создают правильный рисунок сетки. Теперь масляная пленка будет надежно удерживаться на стенках цилиндра, а  излишки масла будут сбрасываться маслосъемными кольцами в картер двигателя.

Этап 3. Чистовые бруски заменяются щетками из нейлоновых нитей с кремниевыми кристаллами. Щетки убирают острые вершины хонинговальных рисок и заусенцы. Образно говоря, обеспечивают «суперфинишную» обработку после финишной.



«Изюминка» хониногования

И все же скептики могут спросить: всегда ли нужно хонингование? Нельзя ли в некоторых случаях обойтись одной расточкой цилиндров – например, на каких-нибудь суперточных станках?

Что мы им ответим? Теоретически да, возможно. Особенно если вы не ждете от восстановленного двигателя большого ресурса. А почему ресурс будет небольшим? А потому что вы забыли про хонинговальную сетку, с которой начался этот рассказ. Резцом ее не получишь.

Но и это еще не все. Вспомним: что такое чугун? Это сплав, смесь мягкого железа (собственно Fe), карбида железа Fe3C и чистого углерода в виде графита. Свойства процесса резания чугуна таковы, что резец не только снимает стружку, но и «размазывает» мягкое железо по цилиндру. Кольца по такой поверхности работать будут, но недолго – масло на ней не держится.

А финишная операция хонингования не только формирует сетку, удерживающую моторное масло, но и убирает пленку железа со стенок цилиндра. Делается это при малых контактных напряжениях и небольших скоростях резания – можно сказать, «нежно». При этом открываются зерна графита – а графит не только улучшает структуру сетки, делая ее однородной, но и сам является твердой смазкой.

Вот и получается, что в профессиональной технологии ремонта без хонингования не обойтись.



Но почему «Механика»?

Выше мы упомянули фирму «Механика» – и неспроста. Это признанный эксперт в деле моторного ремонта. А вот и аргументы.

Автомобильные двигатели стремительно меняются. Увеличивается мощность при одновременном сокращении размеров агрегата. Термическая и механическая нагрузка на детали растет. А значит, совершенствуются конструкционные материалы для поршневых колец, поршней и блоков цилиндров. Меняются и сами кольца – уменьшается их высота, а число колец сокращается.

Все это необходимо знать, непрерывно отслеживать все новости отрасли, и прежде всего – инновационные решения производителей двигателей.

Так вот, сотрудники «Механики» держат руку на пульсе мирового автопрома. Но не забывают и классические технологии. Поэтому здесь отремонтируют и старый добрый «атмосферник», и новейший турбированный агрегат, рожденный под флагом downsizing.

Как уже говорилось, здесь проводят точную диагностику. А значит, выбирают правильную технологию ремонта.

В этой компании великолепный станочный парк, включая современные хонинговальные станки Sunnen. А работают на них опытные мастера. Эти не «прослабят» допуски, они  чувствуют металл интуитивно.

(фото: станок для хонингования бц)

Инструмент – хонинговальные бруски и щетки – здесь импортные. Смазочно-охлаждающая жидкость (СОЖ) высшего качества. Она омывает инструмент и блок во время операции, тут же фильтруется и вновь подается в рабочую зону.

Не забудем и выходной контроль

Углы хонингования соответствуют требованиям, шероховатость тоже. А чему удивляться, «Механика» применяет европейские технологии, а такие проверки там обязательны.

Итак, хонингование проведено. Зеркало цилиндров готово под новые кольца. А в случае ремонтного размера – под новые поршни с кольцами. И двигатель снова будет наматывать километры.

Автор: Юрий Буцкий, к.т.н.

что это такое, как оно выполняется, какие инструменты используются

Хонингование цилиндров двигателя – процесс, с которым не приходится сталкиваться обычному автолюбителю, и он, скорее, знаком профессионалам сервисных центров и мастерам, которые занимаются модификацией моторов автомобилей на серьезном уровне. При этом сам процесс хонингования двигателя более чем важен, и продвинутый автолюбитель, интересующийся моторами, должен иметь общее представление о том, что собой представляет данная процедура, как она выполняется, зачем она нужна.

Хонингование цилиндров: что это такое

Перед тем как рассматривать процесс выполнения хонингования цилиндров, необходимо разобраться с тем, что подразумевается под данным понятием. Многим автолюбителям знаком термин «расточка двигателя», которая может выполняться для повышения мощности мотора или при капитальном ремонте для устранения «эффекта конусности». После завершения растачивания цилиндров двигателя, необходимо провести их хонингование.

Хонингование цилиндров – это завершающая стадия обработки цилиндров. Она выполняется с использованием специальных инструментов, и провести хонингование двигателя самостоятельно не получится без сервисного оборудования. Результатом хонингования является уменьшение шероховатости стенок цилиндров, что позволяет повысить качество приработки поршней и поршневых колец. Главная задача подобной процедуры – увеличить срок службы двигателя, благодаря уменьшению износа деталей в период их приработки.

Также хонингование цилиндров позволяет:

• Сократить прорыв газов в картер;
• Оптимизировать потребление моторного масла двигателем, благодаря образованию на стенках цилиндров микроскопической сетки. Ее сложно обнаружить «на глаз», но если провести пальцем, то можно ощутить наличие рисунка. Данная сетка необходима, чтобы на ней оседало масло, что позволяет повысить качество смазки трущихся деталей в процессе работы двигателя.

Процесс хонингования цилиндров выполняется не всегда, иногда мастера ограничиваются  полировкой, а после притирка деталей происходит при работе двигателя. Подобный подход значительно снижает ресурс мотора до следующего капитального ремонта. В отполированном блоке цилиндров гораздо быстрее, чем в двигателе с проведенной  процедурой хонингования, образуются царапины, сколы и шершавость на стенках, а цилиндр теряет свою первозданную форму, становясь конусообразным.

Как выполняется хонингование цилиндров

Главным инструментом в процессе хонингования цилиндров двигателя являются хонинговальные головки (хоны). Выполняться хонинговальные головки могут из керамики или алмаза. В профессиональных мастерских хоны используются алмазные, поскольку при регулярном использовании они оказываются экономически более выгодными для мастеров, нежели керамические хонинговальные головки.

Хоны приводятся в работу за счет использования специального механического стенда. Также в процессе выполнения хонингования цилиндров двигателя задействуется керосин или специальная смесь, состоящая из масла и керосина. Гораздо реже применяется при хонинговании средство на основе воды со специальными добавками, которые не позволяют развиться коррозии в цилиндрах.

Сам процесс хонингования цилиндров проводится в 2 этапа:

1. Сначала мастера надевают на станок черновые хонинговальные головки, которые имеют крупный абразив. Они необходимы, чтобы после расточки двигателя (при капитальном ремонте) удалить неровности, которые могли остаться по окончанию работы.
2. На втором этапе используются хонинговальные головки с мелкозернистым абразивом. Данный процесс протекает дольше.

После того как хонингование выполнено, необходимо отдать цилиндры на промывку керосином или другим средством, препятствующим коррозии. Некоторые мастера рекомендуют завершать процесс хонингования чисткой с использованием абразивной пасты. Они утверждают, что за счет этого удается сгладить последние неровности, удалить заусенцы, углы и впадины, которые могли образоваться в процессе хонингования.

Загрузка…

Хонинговка хонингование блока цилиндров — abmotors.by







Окончательная, финишная механическая обработка рабочей поверхности гильзы цилиндра, после расточки цилиндра, осуществляется методом хонингования на оборудовании фирмы Rottler модель HP6A производства США. Хонингование, хонинговка цилиндров БЦ — финишная обработка резанием, которая производится при помощи алмазных брусков, которые помещены в специальных держателях для инструмента и крепятся в хонинговальной головке. При хонинговании происходит вращательное и возвратно-поступательное движения хонинговальной головки, благодаря чему создается специальная сетка (хонинговальная сетка), как следствие перемещения алмазных зерен по винтовой линии.



Основные понятия:

Хонингование,  хонинговка  цилиндров БЦ —  финишная обработка резанием, которая производится при помощи алмазных брусков, которые помещены в специальных держателях для инструмента и крепятся в хонинговальной головке.

 При хонинговании происходит вращательное и возвратно-поступательное движения хонинговальной головки, благодаря чему создается специальная сетка (хонинговальная сетка), как следствие перемещения алмазных зерен по винтовой линии.

Правильная обработка цилиндров обеспечивает:

1. Низкий расход масла
2. Высокую компрессию в цилиндрах, небольшие утечки поршневых газов через поршневые кольца.
3. Больший ресурс деталей Цилиндро-Поршневой Группы (ЦПГ), в том числе и самих цилиндров.
4. Длительную работоспособность колец и цилиндров, за счет отсутствия задиров на стенках цилиндров, при постоянных и длительных нагрузках.
5. Малое время приработки деталей ЦПГ.
6. Низкий коэффициент трения скольжения колец при движении в цилиндре.

Что позволяет сделать хонингование?

Хонингование дает возможность эффективно исправлять погрешности формы и поверхности цилиндров БЦ, таких как: конусность, седлообразность, бочкообразность, волнистость.

Весь смысл хонингования, хонинговки цилиндров сводится  к одной простой цели – получить качественную поверхность цилиндра, с одной стороны,  т.е. сделать её как можно более гладкой, а с другой – максимально шероховатой, чтобы впадины заполнялись возможно большим количеством масла. Улучшение смазки снижает интенсивность износа поршневых колец и цилиндров в паре трения поршневое кольцо – гильза цилиндра.

Нарушения геометрии цилиндров БЦ:

При выполнении операции на оборудовании фирмы Rottler HP6A производства США мы получаем уникальные результаты: размер цилиндра, на установленной производителем длине цилиндра, выдерживается с точностью 0,005мм!!!

Шероховатость поверхности гильзы после хонингования соответствует строго  виду топлива:

    для бензиновых двигателей Rz=3…6мкм, Ra=0,6…1,0мкм;

    для дизельных двигателей Rz=4…8мкм, Ra=0,8…1,2мкм;

Помимо размера, геометрии, шероховатости цилиндра, важный параметр который контролируется — это угол хонинговальной сетки. Угол хон сетки находится в пределах 30..80° что соответствует рекомендациям ведущих производителей деталей двигателей внутреннего сгорания (Kolbenschmidt, Mahle). При малом угле не удается добиться необходимого профиля поверхности, что ведет к недопустимому «сухому»  трению и задиру колец и цилиндров. Большой угол обычно дает возрастание расхода масла. Оптимальное значение угла должно находится в пределах 60..75°. Наше оборудование позволяет нам задавать угол хонинговальной сетки в любых рекомендуемых значениях!!!

Вскрытие графитовых зерен гильзы цилиндра, путем кранцевания:

При хонинговании чугунных цилиндров необходимо также обеспечивать вскрытие графитовых зерен, на поверхности гильзы цилиндра.
Финишный переход обработки цилиндра хонингованием это — кранцевание (плосковершинное хонингование). Это операция которая создаёт опорную поверхность для поршня и колец, снимая острые вершины микронеровностей, позволяет получить процент вскрытого шарообразного, пластинчатого графита, на поверхности чугунного цилиндра (гильзы цилиндра), не ниже — 20%, что также соответствует качеству мировых лидеров производителей двигателей внутреннего сгорания.



Подведем итог:

Механическая обработка цилиндров (гильз цилиндров) выполненных из чугуна включает в себя восстановление следующих параметров:

   Размер цилиндра (по осям X-Y)- отклонение от заданного диаметра не более +0,005мм;

   Геометрию цилиндра — взаимное отклонение по осям не более +0,005мм;

   Шероховатость поверхности;

   Угол хонинговальной сетки;



Наш опыт и оборудование позволяют нам  растачивать (расточка) , гильзовать (гильзовка) и хонинговать (хон) блоки цилиндров таких производителей как Subaru (Субару), Porsche (Порше), BMW (БМВ), Audi  (Ауди),  Volkswagen (Фольксваген), Mercedes (Мерседес), Lexus (Лексус), Toyota (Тойота) и даже Bentley (Бентли)!!!

К примеру в нашей мастерской были выполнены работы по гильзовке , расточке, хонинговке VV12 цилиндрового мотора от Bentley Continental:

Блок цилиндров: расточка или хонингование? / Ремонт двигателей

Вопрос, который мы вынесли в название статьи, может показаться читателю, по меньшей мере, странным. Поскольку хорошо известно, что изношенные цилиндры блока принято сначала растачивать, а затем хонинговать в увеличенный (ремонтный) размер, тем самым обеспечивая восстановление геометрии каждого цилиндра и зазора между ним и поршнем. Между тем наш вопрос вполне закономерен. Почему, спросите? Попробуем объяснить…

Прежде чем погрузиться в «дебри» ремонтных технологий, ответим еще на один простой вопрос, являющийся ключевым: зачем вообще нужно растачивать и хонинговать цилиндры, какова цель всех этих операций? Другими словами…

Зачем ремонтировать цилиндры?

В принципе, ответ ясен — цилиндры ремонтируют, если они изношены. Правда, величина и характер износа могут быть весьма различными, и не всегда блок цилиндров даже долго «ходившего» мотора требует ремонта.

Обычно предельную величину износа цилиндров определяют по двум параметрам: износу в зоне остановки верхнего поршневого кольца в ВМТ и эллипсности зеркала, возникающей в зоне контакта стенки цилиндра с юбкой поршня. Первый параметр оценивается критической величиной около 0,05 мм, второй — около 0,03 мм. Если состояние цилиндра хуже, то из-за износа в верхней части (характерной «ступеньки» на стенке цилиндра) нарушаются условия работы поршневых колец, появляется их вибрация и не исключены удары о край «ступени», в результате чего износ колец и их канавок на поршне резко ускоряется. Эллипсность нарушает плотность прилегания колец к цилиндру и увеличивает зазор между поршнем и цилиндром. Вместе оба фактора приведут к прорыву газов в картер, снижению компрессии и возрастанию расхода масла, даже если в двигатель установить новые поршни и кольца. Правда, после такого «косметического» ремонта указанные параметры иногда приходят в «норму», но ненадолго — тысяч на 10-20 километров пробега.

Получается, что у изношенных цилиндров имеются недопустимые искажения в их геометрии, что требует ее восстановления до исходного состояния, то есть необходимо отремонтировать блок. Однако здесь и возникают проблемы, поскольку еще не совсем ясно…

Что нужно восстанавливать в цилиндре?

Грубо говоря, все геометрические характеристики блока цилиндров можно разделить на параметры «макро» и «микро». Макрогеометрия — это, очевидно, размеры, форма и взаимное расположение ремонтируемых и других (в том числе базовых, т.е. используемых для точной установки блока в станке) поверхностей. Проще всего восстановить размеры, а именно зазор между поршнем и цилиндром. Для этого достаточно увеличить диаметр цилиндра (к примеру, расточить) в соответствии с размером ремонтного поршня. Среднее значение рабочего зазора у большинства двигателей 0,04-0,05 мм — это та величина, на которую диаметр цилиндра превышает размер поршня, измеренный по юбке перпендикулярно оси отверстия поршневого пальца.

Несколько хуже обстоит дело с формой отремонтированной поверхности. Необходимо добиться (а это не так просто), чтобы эллипсность и конусность цилиндра не превышали 0,01 мм, иначе в цилиндре не получится стабильного рабочего зазора и хорошего прилегания поршневых колец.

В большинстве случаев при ремонте этим и ограничиваются малоопытные мастера, забывая о таких значимых параметрах, как взаимное расположение поверхностей. Речь идет прежде всего о перпендикулярности осей цилиндра и коленчатого вала — именно этот параметр во многом определяет не только ресурс двигателя в целом, но и некоторые более «второстепенные» характеристики, к примеру, шумность работы.

«Микрогеометрия» — это микропрофиль зеркала цилиндров. От того, какой получилась поверхность после ремонта, зависит трение и износ деталей, в первую очередь, поршневых колец. Для этого микропрофиль поверхности должен удовлетворять противоречивым требованиям — быть гладким, но одновременно и шероховатым, чтобы удерживать масло. Кроме того, необходимо, чтобы трущиеся детали имели минимальное время приработки.

Всем этим требованиям, как известно, лучше всего соответствует поверхность, имеющая впадины (риски) так называемой основной шероховатости глубиной до 0,005-0,010 мм и сглаженные (плоские) вершины — опорные поверхности. Такая поверхность формируется в процессе плосковершинного хонингования, о котором речь пойдет ниже.

Итак, искомые геометрические характеристики цилиндров определены. Дело за малым — обеспечить все это на практике.

Как ремонтируют блоки?

Вначале небольшое замечание. Как мы показали выше, количество параметров, контролируемых при ремонте блока цилиндров весьма велико, а их значения могут меняться на разных стадиях механической обработки. Очевидно, что добиться высокого качества ремонта можно, только грамотно выстроив всю последовательность операций механической обработки и непременно контролируя геометрию блока на каждой стадии. Поэтому будет ошибкой рассматривать поступивший в ремонт блок цилиндров как некую деталь, требующую ремонта. Это упрощенный подход, при котором весьма проблематично получить положительный результат. Мы советуем рассматривать ремонтируемый блок только как заготовку, которой предстоит пройти долгий путь, прежде чем она станет деталью.

Очевидно, превращение заготовки в деталь достигается не по мановению волшебной палочки — необходимо несколько условий: соответствующее оборудование, хороший инструмент и правильная технология. Сюда мы бы обязательно добавили и грамотного специалиста-ремонтника, без которого трудно рассчитывать на успех.

Итак, обратимся к практике ремонта блоков цилиндров. Здесь многое определяется оборудованием. Как известно, станки, используемые для ремонта блоков недоступны большинству широкопрофильных СТО по причине высокой стоимости. Такой станок необходимо окупить, для чего нужна его загрузка соответствующими работами. В результате ремонт блоков обычно осуществляется в специализированных мастерских и технических центрах, располагающих этим оборудованием.

А какое оборудование здесь используется? Без сомнения, самым популярным в последние годы становится хонинговальный станок CV616 американской фирмы Sunnen. Его преимущества перед аналогами, в том числе отечественными, очевидны — высокая производительность, надежность, точность, простота управления, наличие автоматики. В результате блок цилиндров 4-цилиндрового двигателя может быть отремонтирован в течение 20-30 минут, и это при съеме металла с цилиндров до 0,5 мм на диаметр!

Добиться такой производительности позволяет конструкция станка, в частности, автоматическая подача абразивных брусков «на разжим» по мере снятия металла со стенок цилиндра.

То есть станок смело и прямо, без расточки, хонингует цилиндры в нужный размер. Быстро, удобно, выгодно — традиционная расточка уже не нужна, станок сам прекрасно выправляет геометрию самого изношенного и «кривого» цилиндра. Лишь в самом конце достаточно заменить бруски на хонинговальной головке на более мелкозернистые или на специальные абразивные «щетки», чтобы получить требуемую плосковершинную поверхность цилиндра. В результате имеем «то, что просили» — эллипсность и конусность цилиндра не более 0,01 мм и прекрасный микропрофиль поверхности, — что еще надо для «полного счастья» ремонтника-моториста?

К сожалению, картина не всегда оказывается такой радужной. Только выясняется это много позже, этак через 40-50 тысяч километров пробега отремонтированного двигателя. Заметили, что двигатель стал шумноват? Да и «маслицо подъедает»? Нет, быть не может, ведь все сделали хорошо. Хотя… Правильно, внимательный читатель, наверное, обратил внимание на то, что в описании преимуществ американского станка мы ничего не сказали о взаимном расположении поверхностей на отремонтированном блоке цилиндров. А в этом, как оказывается, и «зарыта собака».

Когда лучшее — враг хорошего

Давайте посмотрим, что же происходит при «прямом», без расточки, хонинговании цилиндров? Вначале бруски, опираясь на наименее изношенные участки цилиндра, постепенно выравнивают поверхность, убирая все «эллипсы» и «конусы». Цилиндр становится геометрически правильным, за исключением, может быть, следа от «ступеньки» в верхней части. Затем, по мере дальнейшего хонингования исчезает и она, а далее, после съема еще нескольких десятых или сотых долей миллиметра, искомый ремонтный размер цилиндра будет достигнут.

А где же так называемая «база» — поверхность, относительно которой обрабатывается цилиндр? Быть может, это нижняя плоскость блока? Или верхняя? Или постели подшипников коленвала? Ведь именно этим поверхностям должны быть перпендикулярны цилиндры.

Нет, базой при прямом хонинговании служит сама поверхность цилиндра. Только заметим — изношенного. И чем неравномернее износ (а такое наблюдается, и нередко), тем сильнее будет перекошена ось отремонтированного цилиндра. Кроме того, чем больше съем металла, тем сильнее может «уехать» ось цилиндра в результате воздействия разного рода случайных факторов. По нашему мнению, этот перекос легко может превысить 0,1-0.2 мм на миллиметр съема, достигнув величин более чем критических.

Еще хуже обстоит дело с блоками цилиндров отечественных автомобилей. Как мы уже отмечали ранее (см. № 1/2000), эти блоки не проходят операцию так называемого «старения» в необходимой степени. Вследствие этого со временем блоки «разъезжаются» — у них перекашиваются цилиндры и постели подшипников коленвала. Кроме того, цилиндры могут вообще быть «кривыми» от рождения. Очевидно, что при прямом хонинговании цилиндров не будет происходить исправления геометрии блока, — как был он «кривым», так им и останется, хорошо, если хуже не станет.

Возможно, мы слишком сгустили краски. Тем более что точно измерить перекос оси цилиндра на уже готовом блоке очень сложно — необходимо изготовить специальное измерительное приспособление или иметь соответствующий прибор. Но даже если провести измерения, толку будет мало — повлиять на технологию прямого хонингования в ту или другую сторону нельзя.

Что же делать? Да, в общем, ничего особенного: раз технология дает (или может дать) сбой, надо просто ее изменить. А что менять? Тоже понятно: перед хонингованием надо цилиндры растачивать — так, как это делали и 10, и 40 лет назад.

Растачивание цилиндров, безусловно, процесс не быстрый: выверка положения блока на расточном станке и растачивание с малой подачей, чтобы качество поверхности было хорошим, требуют времени. Однако это гарантирует, что все цилиндры с точностью до 0,01 мм (по длине цилиндра), параллельны друг другу и одновременно перпендикулярны базе — плоскости (верхней или нижней) или, что лучше для «кривых» отечественных блоков, постелям коленвала.

При растачивании обязательно оставляется припуск около 0,1-0,15 мм на хонингование. Именно эта величина гарантирует, что будет удален весь дефектный слой металла, оставшийся после растачивания. Одновременно такой малый припуск не позволит перекосить оси цилиндров во время хонингования.

А теперь давайте посчитаем. «Правильная» технология ремонта блока цилиндров получается долгой в любом случае, поскольку предварительное растачивание обязательно. А время — это деньги: более длительная работа дороже. Сэкономить время удается лишь на хонинговании, правда, если использовать уже упомянутый американский станок, то, по сравнению с довольно неуклюжими отечественными хонинговальными станками, экономия общего времени обработки блока едва ли превысит 20%.

Но только так можно гарантировать высокое качество ремонта. Если же принять во внимание стоимость (а, значит и сроки окупаемости) оборудования, то при правильной технологии ремонта вопрос о том, какой хонинговальный станок использовать для ремонта блока цилиндров, похоже, пока остается открытым.

Расточка и хонингование блока цилиндров

• Расточка и хонингование блоков легковых и грузовых автомобилей
• Расточка и хонингование гильз
• Расточка и хонингование цилиндров мототехники (двух- и четырехтактных)
• Гильзовка и хонингование блоков V-образных конструкций

В процессе эксплуатации двигатель автомобиля испытывает серьёзные нагрузки. Неправильное обслуживание или некачественный ремонт силовой установки способны нанести непоправимый ущерб работоспособности мотора. Доверять «сердце» Вашего автомобиля нужно профессионалам, обладающим необходимым опытом работы.

Компания «Ремонт центр» готова выполнить работы любого уровня сложности, касающиеся силовой установки автомобиля. Накопленный 15-летний опыт работы и уникальная техническая база позволяют все операции выполнять максимально качественно и в установленные сроки.

Так, большой популярностью у наших клиентов пользуются расточка и хонингование блока цилиндров, позволяющие увеличить эксплуатационные характеристики двигателя и продлить срок его службы. Работы выполняются с использованием профессионального инструмента и промышленного станочного оборудования. Наши специалисты обладают необходимым опытом работы и каждый год проходят повышение квалификации.

Расточка блока цилиндров

Расточка блока цилиндров представляет собой процесс механической обработки стенок цилиндров двигателя для придания правильной геометрической формы в заданный размер. Для выполнения таких сложных операций применяется специальное оборудование. Расточка блока цилиндров требуется при осуществлении капитального ремонта двигателя или с целью увеличения мощности.

При интенсивном использовании транспортного средства метал стенок блока цилиндров испытывает серьёзные нагрузки и со временем утрачивает свою изначальную форму. Это приводит к потере мощности мотора, повышенному расходу топлива, масла и появлению сизого дыма (симптом, сигнализирующий о том, что топливно-воздушная смесь полностью не сгорает). Восстановить прежние эксплуатационные характеристики двигателя можно после расточки блока цилиндров в компании «Ремонт центр».

Хонингование цилиндров

Хонингование блока цилиндров выполняется с целью снижения дефектов стенок цилиндров и нанесения микропрофиля — хонинговальной сетки, обеспечивающей правильную смазку паре трения поршень-цилиндр. Подобная технология требует тонкой настройки оборудования и опытных специалистов. Наша компания выполняет хонингование цилиндров легкового, грузового и спец транспорта с соблюдением строгих норм и высоким уровнем качества.

Расточка и хонингование блока цилиндров представляют собой высокоточные операции, последовательность которых четко соблюдается. Первоначально выполняется расточка, после — хонингование.

Почему клиенты выбирают компанию «Ремонт центр»?

Наша компания строго следит за соблюдением технологии расточки и хонингования блока цилиндров, а работа выполняется на профессиональном оборудовании. Каждый клиент получает индивидуальный подход и возможность воспользоваться уникальным сервисом.

Наши преимущества

• Оборудование высокой точности
• Опытные специалисты и большой опыт работы
• Доступные цены
• Выгодные условия сотрудничества для постоянных клиентов

Мы предлагаем воспользоваться нашими услугами физическим и юридическим лицам на взаимовыгодных условиях сотрудничества на постоянной основе.

Рекомендуем также посетить разделы Гильзовка блока цилиндров

Перейти к разделу Ремонт ГБЦ

Расточка блока цилиндров в Москве

В Техцентре «Пит-Стоп Сервис» специалисты токарно-фрезерного цеха выполняют профессиональную расточку и хонингование блока цилиндров двигателя (алюминиевого, чугунного рядного, V-образного) для отечественных и зарубежных автомобилей. Мы гарантируем предоставление высокого качества услуг по доступным ценам.

Мы работаем со следующими видами транспортных средств:

• легковые — Ваз (2107, 2106, 2109, 2111, 2114), Хендай Солярис и т.д.;
• грузовые до 2-х т — ГАЗель (ЗМЗ 406, УМЗ 421), Ситроен, Фиат и т.д.;
• грузовые свыше 2-х т — Скания, Хино, DAF и т.д.

Выполнение расточки и хонингования БЦ

В ходе эксплуатации, наибольшему износу в блоке подвержены стенки цилиндров. Для восстановления их размеров заводским, применяется расточка блока цилиндров. Перед выполнением расточки каждый блок дополнительно померяют для точного определения размеров поршневой группы. Для большей точности попадания в тепловой зазор блок цилиндров растачивается относительно самого поршня. На следующем этапе каждый блок проходит обязательное хонингование, для получения оптимально-рабочей поверхности каждого цилиндра, обладающего антифрикционными и износостойкими свойствами. Наличие такой «пленки» помогает увеличить ресурс работы в несколько раз.

Работа выполняется опытными сотрудниками Техцентра «Пит-Стоп Сервис» с использованием современного оборудования и оригинальных запчастей. На все виды токарно-фрезерных работ мы предоставляем гарантию от 1 (одного) до 6 (шести) месяцев.

УСЛУГА «срочный ремонт» — ДОПЛАТА ВСЕГО 20%

Если вам необходимо в кратчайшие сроки выполнить механический ремонт деталей ДВС, воспользуйтесь нашей услугой «срочный ремонт». Ваш заказ будет выполнен нашими специалистами вне очереди с доплатой всего лишь 20%.

Расточка блока цилиндров в Тюмени недорого, цены

Расточка блоков цилиндров — это необходимая и важная процедура при капитальном ремонте двигателя. Поршни — высоконагруженные детали двигателя, движущиеся в условиях высоких температур и высокого давления. Это вызывает износ стенок цилиндра, необходимость замены поршневых и маслосъемных колец. Наша компания предлагает вам осуществить профессиональную расточку блока цилиндров и замену поршневой группы, все процедуры осуществляем при помощи высокотехнологичного оборудования.

Характеристики и особенности процедур

Грамотно реализуемая в нашей компании процедура расточки включает диагностику блока цилиндров, а также следующие манипуляции:

• мойку блока цилиндров;
• опрессовку блока;
• расточку и полноценное хонингование блока цилиндров
• гильзовку блока;
• шлифование привалочных плоскостей, которые касаются блока цилиндров

Если цилиндры изношены и сильно повреждены, потребуется проводить комплексные работы по их полному восстановлению. Эти процедуры заключаются в осуществлении расточки, хонингование и гильзовке.

Хонинговангие и расточка

Мы осуществляем ремонт и профилактические работы со всеми видами блоков цилиндров — рядными и V-образными, чугунными и алюминиевыми. Мы применяем высокоэффективную технологию — алмазную и безалмазную хонинговку. Это повышает изностойкость, фрикционную устойчивость, длительную эксплуатацию в самых сложных условиях. Благодаря нашей высокой квалификации, исключается появление всевозможных прижогов, наволакиваний, попадания абразивных частиц в металлические детали, а также появление иных существенных дефектов в поверхностном слое.

Гильзовка и финишная обработка

Гильзовка включает в себя опрессовывание гильзы и ее дальнейшую расточку под требуемый рабочий объем поршня. На финишном этапе осуществляется платохонингование и обработка поршней при помощи антифрикционного медно-графитового покрытия, способствующего увеличению рабочего ресурса двигателя.

Объяснение подготовки цилиндра к ремонту

Возможно, вы читали, что на цилиндры вашего мотоцикла есть специальное покрытие, но что это на самом деле означает? Что еще более важно, если вы погружаетесь в работу на высшем уровне на своем двигателе, правильная подготовка цилиндра является важной частью процесса.

Когда вы заказываете новый поршневой комплект, такой как комплект Wiseco, показанный ниже, рекомендации по подготовке цилиндра будут включены в инструкции, прилагаемые к продукту.В зависимости от вашего приложения будет написано «убрать глазури / отточить», либо «расточить и отточить», либо «расточить / повторить пластину». Мы посмотрим, что именно означают эти разные термины и как выполнить эти действия.

Запчасти Wiseco для восстановления внедорожного мотоцикла. Фотография Wiseco.

Очистите цилиндр

от глазури

Часто задаваемый вопрос: «Нужно ли удалять глазури с цилиндра?» Ответ: да, если только не пришло время для повторной пластинки или перетяжки. Если у вашего двигателя есть время, процесс остекления начался.Термин «застекленный» в этом контексте относится к движению поршневого кольца (колец), выравнивающего и полирующего поверхность стенки цилиндра во время нормальной работы. Чем больше времени на двигателе, тем более остеклен будет цилиндр. Однако, в зависимости от того, сколько времени работает ваш двигатель и какой у вас тип цилиндра, вам может потребоваться повторная пластина или повторная установка рукава, о чем мы поговорим дальше.

Цилиндры с покрытием и с гильзой

Если ваш двигатель PowerSports был произведен в последние два десятилетия или около того, скорее всего, он имеет покрытие Nikasil (карбид никеля и силикона), хром или покрытие электросваркой.Никасил был последним и наиболее часто используемым покрытием цилиндров из-за его износостойкости, но они все равно изнашиваются. Мы рекомендуем проверять ваше руководство на предмет обычных интервалов ремонта верхнего уровня, но, как правило, если ваш двигатель работает долгие часы, общее состояние вашего цилиндра должно быть тщательно проверено. Это будет включать не только размер отверстия и состояние покрытия, но также круглость и конусность цилиндра в соответствии с техническими условиями обслуживания OEM. Есть ряд хороших компаний, которые предлагают услуги репликации.Просто проведите исследование и выберите надежную компанию. Ваш цилиндр должен вернуться со свежим покрытием, отточенным и готовым к работе после быстрой очистки.

Другие формы цилиндров, которые не имеют гальванического покрытия, обычно имеют гильзы из железа или стали. Если у вашего цилиндра есть гильза, вы должны увидеть шов между гильзой и самим цилиндром. Если вы все еще не уверены, проверьте, не прилипает ли магнит к стенке цилиндра. Если прилипает, то это рукав, а если нет, то покрытый металлом.

Подобно замене цилиндра после обычного времени восстановления верхнего конца, в ваш цилиндр с гильзой необходимо установить новую гильзу. Те же цеха цилиндров, которые производят замену, также должны выполнить замену рулона, и он вернется отточенным и готовым к совместному использованию.

Короче говоря, если у вашего двигателя есть достаточно времени, чтобы потребовать полной капитальной перестройки, мы рекомендуем заменить или переустановить ваш цилиндр. Технически вы можете получить гильзу цилиндра с ранее нанесенным покрытием, но мы рекомендуем придерживаться того, как она была получена от производителя.Если он просто освежает из-за низкого количества часов на двигателе, вы можете просто удалить глазурь / отточить.

Этот образец штриховки на стенке цилиндра и является целью процесса хонингования. Фотография Wiseco.

Что такое хонингование и зачем оно мне?

Когда ваш двигатель был сделан совершенно новым на заводе, цилиндр был отточен. Хонингование — это процесс подготовки поверхности стенки цилиндра для смазывания поршневого кольца (колец) во время работы.Хонингование создает мелкие дефекты штриховки на поверхности отверстия цилиндра. Вы можете думать об этих недостатках как о выступах и впадинах на поверхности металла. Это важно, потому что это помогает стенке цилиндра удерживать масло для смазки поршневых колец. Теоретически идея состоит в том, чтобы между краем поршневых колец и стенкой цилиндра был очень тонкий слой масла. Если бы не было масла, смазывающего постоянный контакт со стенкой цилиндра, было бы слишком большое трение, и как кольца, так и цилиндр быстро изнашивались.

Термин «удаление глазури» просто относится к повторному хонингованию вашего цилиндра, чтобы вернуть эти пики и впадины в стенку цилиндра.

Мягкая хонинговальная щетка, подобная этой, является одним из инструментов, которые можно использовать для подготовки внутренней поверхности цилиндра. Фотография Wiseco.

Как заточить цилиндр

Наиболее распространенными инструментами, которые вы найдете для хонингования небольших двигателей, являются жесткие или щеточные и шаровые шлифовальные головки. Хонаты можно заказать по размеру в соответствии с диаметром цилиндра.Просто свяжите свой размер отверстия с информацией от компании, у которой вы заказываете хон. В хонинговальной компании также должны быть рекомендации по зернистости и типу материала в зависимости от того, какой тип колец у вас есть.

После разборки верхней части осмотрите стенку цилиндра и порты на предмет повреждений. Если у вас был заедание поршня или что-то сломалось, скорее всего, цилиндр был поврежден. В зависимости от того, насколько серьезны повреждения, иногда мастерские по ремонту цилиндров могут их отремонтировать. Если вы видите какие-либо сомнительные повреждения или глубокие потертости, мы рекомендуем отправить ваш цилиндр в проверенный магазин для получения наилучшей рекомендации.

Если ваш цилиндр находится в нормальном состоянии, без повреждений, и вы просто меняете кольца между верхними концами, хонингование должно быть единственным, что требуется. Если остекление минимальное, и вы все еще можете видеть изрядное количество штриховок, вы можете обойтись с помощью жесткого или кистевого хонинговального станка, чтобы просто восстановить эти штриховые метки. Вам нужно будет затачивать не более 10-15 секунд за раз, пока вы не увидите постоянные перекрестные штриховки.

Шаровая хонинговальная головка будет немного более абразивной, поэтому мы не рекомендуем использовать шаровую хонинговальную головку на цилиндрах с покрытием, если только они не являются безопасными.Если вам все же нужно использовать шаровой шлифовальный круг для более тяжелого остекления цилиндра с рукавами, прикрепите его к дрели и смажьте легким слоем моторного масла. Перед тем, как войти в цилиндр, убедитесь, что цилиндр закреплен и неподвижен, а шлифовальный круг вращается. Оттачивайте цилиндр вперед и назад в течение примерно 10-15 секунд, затем переключитесь на противоположное направление вращения и повторите. Проверьте цилиндр на наличие желаемых штриховок и при необходимости повторите.

После завершения хонингования обязательно тщательно очистите цилиндр, пока не будет остатков материала.

При повторной сборке верхнего конца всегда дважды проверяйте зазор между поршнем и стенкой.

Правильно подготовьте цилиндр во время ремонта, чтобы получить максимальную производительность и долговечность вашего двигателя. Фотография Wiseco.

Нужно ли растачивать цилиндр?

Если в инструкциях к вашему новому поршню написано «расточка и затонировать» или «расточка / заменить пластину», это потому, что вы заказали поршень, размер которого больше, чем размер внутреннего диаметра запаса. Инструкции по расточке и затачиванию цилиндра означают, что ваш цилиндр не был покрыт гальваническим покрытием от производителя и требует только механической обработки до нужного размера для вашего поршня.Однако, если это цилиндр с рукавами, подумайте о том, чтобы его сменили, в зависимости от времени на двигателе. Инструкции по растачиванию и повторной пластике вашего цилиндра означают, что ваш цилиндр был покрыт OEM, поэтому единственная необходимая работа — это механическая обработка цилиндра до правильного размера для вашего поршня, а затем повторная замена / хонингование.

В любом случае мы рекомендуем просверлить цилиндр профессиональным станочником с соответствующим оборудованием. Цилиндрические цеха, которые заменяют пластину и заменяют рукав, обычно также имеют возможность растачивания.

Снятие фаски означает скругление острых кромок перед повторной сборкой, как это было сделано с этим цилиндром. Фотография Wiseco.

Не забудьте снять фаску и убрать

После любой расточной или хонинговальной работы на цилиндре важно снять фаски со всех отверстий и нижней части цилиндра. Снятие фаски — это сглаживание любой острой кромки, чтобы оставалась симметричная наклонная кромка. Наклонные кромки в нижней части цилиндра упрощают установку поршня и кольца.Вы также должны убедиться, что края отверстий в цилиндре имеют хороший наклон, чтобы поршневые кольца не зацепились за какие-либо края во время работы двигателя.

Если в вашем цилиндре есть выхлопная перемычка, убедитесь, что она ослаблена с 0,002 дюйма до 0,004 дюйма, чтобы учесть расширение.

Наконец, не забудьте тщательно очистить все детали, которые были обработаны. Цилиндры, которые были расточены и / или хонингованы, будут иметь остаточную зернистость при хонинге. Его необходимо удалить, промывая теплой мыльной водой до тех пор, пока на смоченной маслом салфетке не останется песчинок после протирания поверхности стенки цилиндра.После очистки нанесите тонкий слой масла на стенку цилиндра, прежде чем приступить к восстановлению.

Всегда обязательно закрывайте все основания, обновляя верхнюю часть машины. Уделение необходимого внимания всем областям поможет вам добиться максимальной плавности работы и максимальной надежности вашего двигателя.

Искусство и наука хонингования цилиндров

Вся идея создания двигателя состоит в том, чтобы захватить как можно больше воздуха и надлежащего соотношения топлива в пространстве сгорания, сжать его, зажечь и использовать сгорание для создания давления и мощности.Один из лучших способов оптимизировать это давление — не дать ему просочиться через кольца. Для этого нужен не только круглый цилиндр, но и цилиндр, который обеспечивает надлежащую подготовку стены с точки зрения рисунка штриховки и текстуры.

Хотя это звучит просто, выполнение процесса требует серьезного внимания к деталям. Нет смысла вкладывать тысячи долларов в хитрые поршни, кольца, головки цилиндров, клапанный механизм и индукцию только для того, чтобы сэкономить на подготовке стенок цилиндров.В этом выпуске серии EngineLabs Blueprint Series будут представлены некоторые текущие идеи, которые вы должны серьезно рассмотреть при следующей сборке движка производительности.

Хонингованная кромка

В качестве общего определения цель законченного хонингованного цилиндра состоит в том, чтобы получить идеально круглое отверстие, размер которого обеспечивает надлежащий зазор между поршнем и стенкой, с заданным рисунком штриховки и шероховатостью. Цилиндр должен быть не только идеально круглым, но и совершенно прямым по отношению к коленчатому валу.

QMP предпочитает использовать торсионные пластины собственной конструкции, изготовленные по индивидуальному заказу. Обратите внимание на фитинги на этих пластинах, которые при подключении могут циркулировать нагретое масло для резки через пластину при хонинге блока при температуре. Мы не выбрали эту функцию, так как она почти в четыре раза увеличивает стоимость хонингования.

В процессе хонингования используется хонинговальный камень определенной зернистости, применяемый с точным давлением и скоростью для создания желаемого рисунка штриховки. Рисунок на стенке цилиндра позволяет кольцам уплотняться после короткого периода приработки, сохраняя при этом достаточно масла для надлежащей смазки поршня и пакета колец.

Выполнить точную шлифовку труднее, чем может показаться. Когда гонщики впервые начали экспериментировать с отделкой отверстий цилиндров, их первые усилия были направлены на создание почти полированной поверхности. Это оказалось менее чем желательно.

Более поздние эксперименты показали, что более оптимальная обработка поверхности имеет несколько микроскопических пиков в сочетании с более глубокими впадинами. Это дает возможность хранить в канавках достаточное количество масла для смазки колец, при этом обеспечивая достаточно гладкую поверхность для уплотнения колец в отверстии.

Этот подход привел к тому, что еще в 1980-х годах впервые было названо финиш на плато. Идея заключалась в том, чтобы создать поверхность с помощью процесса, сначала используя грубые камни для создания более глубоких впадин, а затем постепенно более мелкие камни в сочетании с уменьшенной нагрузкой на камни, чтобы сгладить неровные вершины поверхности, сохраняя при этом достаточную глубину впадин для смазки кольца.

Это станок Sunnen SV-10 компании QMP, используемый для обработки нашего железного блока Dart Sportsman. В более старых камнях используются четыре камня. QMP SV-10 использует восемь алмазных огранщиков, в отличие от более традиционных абразивных камней.

Все прямо

Некоторые из самых ранних достижений в области кольцевых уплотнений произошли, когда производители двигателей обнаружили, что цилиндр становится значительно отклоняющимся от формы, когда головка прикручивается к блоку. Чтобы воссоздать эту деформацию в процессе хонингования, к блоку прикручиваются толстые упорные пластины. В этих пластинах есть отверстия, позволяющие точить доступ к отверстиям.

Следующим логическим шагом в процессе разработки была циркуляция горячей охлаждающей жидкости и / или масла через блок и крутящие пластины, чтобы довести блок до рабочей температуры, которая имитирует тепловую деформацию блока в реальном мире. Мы сохраним точную информацию о том, сколько стоит этот процесс, для следующей истории, но улучшения будут значительными.

Пожалуй, самым значительным достижением производителя двигателей для уличных двигателей является интеграция компьютерного числового управления (ЧПУ) в хонинговальные станки.Наш недавний опыт работы с машиной Sunnen V-10 в нашем местном механическом цехе показал, насколько сложным стал этот процесс. Эти современные цифровые станки теперь могут измерять фактическую концентричность и прямолинейность цилиндра ВО ВРЕМЯ процесса хонингования.

Лагман построил приспособление для крепления профилометра Mitutoyo к блоку. Таким образом, профилометр каждый раз помещается в одно и то же место, чтобы сделать измерения более последовательными. Это простое на вид устройство передает на компьютер микродюймовые показания, но оно стоит более 2300 долларов.

Один из аспектов хонингования цилиндров, который часто упускается из виду, — это то, насколько сильно деформируется отверстие цилиндра — только под действием самого хонинговального инструмента. Обычно прямолинейность канала ствола демонстрируют с помощью индикатора с круговой шкалой на разной глубине внутри отверстия. Хотя эти измерения точны, они не показывают, является ли отверстие прямым вертикальным, потому что каждое измерение является одноточечным.

Пачка десятицентовиков другого типа

Примером этого является наша фотография стопки десять центов.Предположим на мгновение, что эта стопка представляет собой цилиндр заданной глубины, и каждая из этих десятицентовиков имеет точно такой же диаметр до 0,0001 дюйма. Предположим также, что измерение диаметра шкалы выполняется для каждой отдельной монеты. Если штабель смещен, как показано на фотографии, отверстие будет иметь правильный размер в каждой конкретной точке измерения, но на самом деле он ближе к S-образной форме.

Представьте, что эта стопка десятицентовиков представляет собой преувеличенный вид стенки цилиндра. Если мы используем прибор с круговой шкалой для измерения отверстия в точке, представленной одной десятицентовой монетой, и все десять центов имеют одинаковый диаметр, отверстие может выглядеть прямым.Но эта стопка будет указывать на то, что канал ствола не является «прямым».

Новейшие цифровые хонинговальные станки Sunnen, Rottler и др. Будут отображать прямолинейность отверстия во время работы хонинговального станка. Наблюдение за этим может немного сбить с толку, поскольку вы видите, сколько действительно существует искажений. Они выражаются в формах, таких как треугольник (слишком маленький вверху или слишком большой внизу), бочка (слишком широкая посередине) или вариации, такие как песочные часы или параллелограмм. Работа машиниста состоит в том, чтобы минимизировать эти искажения для создания действительно «прямого» канала ствола.

Это также может быть хорошим местом, чтобы упомянуть, что многое из того, что мы здесь обсудим, нацелено на двигатели с более высокими характеристиками. Это не означает, что механические цеха, использующие старые ручные хонинговальные станки, не могут выполнять качественную работу. Часто эти цеха укомплектованы машинами, имеющими многолетний опыт хонингования блоков, которые могут доставить высококачественный шлифованный блок, который является настолько прямым и круглым, насколько они могут его сделать, и с отличной отделкой.

Цифровой шлифовальный станок SV-10

QMP позволяет отображать форму отверстия в реальном времени.Это один цилиндр в нашем блоке, на котором отображены три отдельные полосы с несоцентричным отверстием. Станок автоматически компенсирует нагрузку и положение, чтобы обеспечить соосность отверстия сверху вниз. Наблюдать, как это происходит, действительно впечатляет.

Стилин и Профиль

Если пойти дальше вышеуказанных концепций, то нет возможности измерить результаты процесса хонингования, выходящие за рамки только размера отверстия и прямолинейности. Среди наиболее значительных достижений в области хонингования цилиндров — высокоспециализированный инструмент, называемый профилометром.

Это прецизионное измерительное устройство, которое может быстро оценить шероховатость поверхности штриховки. Инструмент точно измеряет текстуру поверхности отверстия, и теперь конечный пользователь может с высокой точностью оценить процесс хонингования цилиндра. Итак, давайте вкратце объясним эти оценки.

Эти описания взяты из Американского общества инженеров-механиков (ASME), но вместо того, чтобы увязнуть в математике «патока зимой», мы дадим вам сокращенные версии этих оценок Cliff’s Notes .Измерения, с которыми мы будем работать чаще всего, — это Ra, Rk, Rpk, Rvk и средняя линия.

Это экран отчета профилометра Mitutoyo компании QMP после завершения хонингования. Зубчатая линия в верхнем левом углу — это общий профиль, на котором видны пики (Rpk) и впадины (Rvk). В нижнем левом углу находится числовой отчет. Если вам кажется, что это выглядит сложным — вы правы!

Micro-Millions: Измерение шероховатости поверхности

Все числа, используемые в этих описаниях, выражены в микродюймах (сокращенно «мкдюйм»), что составляет одну миллионную долю дюйма (0.000001 дюйм). Например, если Ra для стенки цилиндра составляет 15 микродюймов, его можно выразить как 15 микродюймов (0,000015 дюйма).

Есть несколько других значений, по которым экспресс-лифт проходит дальше по кроличьей норе, чем мы предпочитаем идти, поэтому мы ограничимся обсуждением четырех значений, вращающихся вокруг средней линии. Кейт Джонс из Total Seal помог нам с этими описаниями, чтобы убедиться, что мы все правильно поняли.

«Ra» используется для описания общей средней шероховатости стенки цилиндра.Ra настолько универсален, что не имеет практического применения для стенок цилиндров. Более полезным является число «Rk», которое представляет собой внутреннюю шероховатость поверхности над так называемой «линией M». Линия M — это среднее значение или арифметически созданная средняя линия между пиками и впадинами, которая используется в качестве базовой линии для измерения всех следующих описаний.

Rk или глубина шероховатости сердечника — это описание поверхности, которая будет выдерживать большую часть нагрузки. Думайте об этом как о шероховатости основания стенки цилиндра, по которой будет скользить кольцо.

На этом рисунке показано отношение Ra, Rvk и Rpk к M-линии на заданном линейном расстоянии (L).

«Rpk» — это уменьшенная средняя шероховатость выступов, созданных в процессе хонингования. Числа Rpk выступают над поверхностью сердечника Rk. Это число указывает средние высоты пиков, которые будут изнашиваться при скольжении колец вверх и вниз по отверстию во время периода обкатки. Большее число указывает на более высокие пики, а меньшее — на более короткие.

Как вы, вероятно, догадались, число «Rvk» представляет собой уменьшенную среднюю глубину впадины в пределах заданного бокового расстояния.Эти долины простираются ниже поверхности Rk. Более высокое число Rvk, также выражаемое в микродюймах, эквивалентно более глубоким впадинам, где будет располагаться больше нефти. Хороший машинист будет использовать профилометр для измерения текстуры поверхности стенки своего цилиндра и регулировки шероховатости хонинговальных брусков, скорости своего станка и нагрузки, прикладываемой к камням, для достижения желаемой чистоты поверхности.

Рекомендации по хонингованию полного уплотнения

	Общего назначения	Высокий уровень	Большой Boost
Rpk	8-12	7-10	10-15
Rk	30-35	18-22	35-40
Rvk	40-45	28-32	50

* Все числа выражены в мкдюймах

От теории к практике

Ничто из этой информации ничего не значит, если мы не можем предложить несколько примеров. На желаемые числа влияют несколько переменных, начиная с твердости стенки цилиндра. Блоки более поздних моделей, такие как двигатели GM LS и большинство блоков вторичного рынка, отлиты из гораздо более твердого железа, чем блоки двигателей 1960-х годов.

Еще одна важная переменная — это то, как будет использоваться двигатель. Total Seal выбрала три основных категории производительности. Уличные двигатели, скорее всего, подпадут под класс Total Seal «общего назначения». Следующим шагом будет классификация Total Seal «High-End», охватывающая безнаддувные двигатели для соревнований.Верхний уровень — это приложения с закисью и наддувом, которые Total Seal называет приложениями «Big Boost».

Мы предложим несколько простых чисел для данного уличного паровоза. Мы перечислили рекомендации Total Seal по доводке в прилагаемой таблице, используя три вышеуказанные категории. Возможно, лучшее, что можно извлечь из этого, — это то, что создание правильных номеров хонингования для соответствующих колец во многом зависит от того, как будет использоваться двигатель. Один размер, или в данном случае один план хонингования, не подходит для всех.

Что касается обкатки двигателя, то более качественные кольца, такие как кольца Advanced Profile (AP) Total Seal, притерты до оптимальной поверхности и, следовательно, буквально уже сломаны. Благодаря этому можно уменьшить Rpk стенок цилиндров. потому что более высокие пики не требуются для посадки колец. К моменту запуска двигателя и его работы на несколько мгновений кольца «обкатываются»,

Недавно мы доставили железный блок Chevy Dart Sportsman Брэду Лагману на завод Quarter-Mile Performance (QMP) в Чатсуорте, Калифорния, чтобы он применил окончательное точение для предстоящего кольцевого испытания Total Seal.Поскольку испытания будут включать набор ультратонких колец AP с покрытием CrN, Лагман установил наш блок на своем алмазном шлифовальном станке Sunnen SV-10 для обработки стенок цилиндров.

Если мы сравним числа, полученные с помощью профилометра QMP на этом блоке, с числами Total Seal для современной машины SV-10 Sunnen, мы увидим, что Lagman проделал действительно большую работу с блоком. Наши числа Rpk немного более гладкие, чем числа общего назначения Total Seal, в то время как значения Rvk немного хуже чисел общего назначения.

QMP Dart Block Final Результаты Hone Hone

	Микродюймы
Rpk	5,6
Rk	26
Rvk	48

Это поместит немного больше масла в впадины, что должно обеспечить отличную смазку колец, не создавая ситуации, когда использование масла может стать проблемой. Показатели Rk находятся почти на полпути между значениями Total Seal «General Purpose» и «High End».

При более внимательном рассмотрении чисел Rk наше окончательное число ниже, что делает его немного более плавным, чем числа общего назначения. Это должно улучшить кольцевое уплотнение и помочь минимизировать трение.

По этой теме гораздо больше, чем вводная часть, которую мы здесь рассмотрели, и мы сохраним некоторую информацию для более глубокого рассказа. В будущем мы рассмотрим конкретные методы хонингования и другие увлекательные аспекты процесса, например, что происходит с отверстием цилиндра при нагревании блока.

Всем известно, что кольцевое уплотнение имеет важное значение, но эти узкоспециализированные измерения профилометра становятся все более важными для правильного прилегания колец к стенке цилиндра в высокопроизводительных приложениях с высоким давлением в цилиндре. Все это часть того, что нужно, чтобы правильно отточить блок для двигателя производительности.

Старые станки, такие как аналоговый хонинговальный станок Sunnen CV-616, могут по-прежнему давать отличные результаты в руках квалифицированного и опытного оператора.

Ball Hone — Как получить идеальную отделку для уплотнения поршневого кольца

Шаровая шлифовка — как получить идеальную отделку для уплотнения поршневого кольца

Шаровая Hone является самоцентрирующейся, самоустанавливающейся по отверстию и самокомпенсирующейся при износе.

Шаровидные шлифовальные станки обеспечивают отличную обработку поверхности и сделают вашу следующую замену колец успешной!

Инструмент для шлифования шариков отлично подходит, если вы пытаетесь только освежить цилиндр перед повторным кольцеванием, потому что это не инструмент для удаления материала.

Задача шлифования шара состоит в том, чтобы создать равномерную поперечную штриховку на поверхности отверстия, чтобы масло могло за что цепляться. Без перекрестной штриховки масло будет просто стекать, не выполняя свою работу.Итак, в вашем двигателе поршни движутся вверх и вниз, обеспечивая плотное уплотнение через поршневые кольца. Со временем постоянное трение колец о стенку цилиндра может отполировать его до очень гладкой поверхности.

Это создает проблемы двумя способами

• Во-первых, смазочное масло в двигателе не будет должным образом прилипать к зеркальной гладкой поверхности, и увеличивается трение.
• Во-вторых, при разрыве вновь установленных поршневых колец должен произойти небольшой износ между кольцами и стенкой цилиндра, чтобы кольца были правильно установлены и обеспечивались газонепроницаемое уплотнение.

Если стенки цилиндра слишком гладкие, такого износа не произойдет, и кольца будут «скользить» по полированной поверхности.

Шаровая хонинговальная точилка какого диаметра мне следует использовать Шаровидные насадки

имеют увеличенный размер, поэтому вам нужно выбирать размер в зависимости от размера вашего цилиндра. Если ваш баллон нестандартного размера, выберите следующий по величине размер. Например, для цилиндра, который был обработан на 3-3 / 8 дюйма, выберите 3-1 / 2 дюйма хонингование. «Гибкость», встроенная в шаровой шарнир, адаптируется к разнице в размерах.Степень превышения размера создает давление и мягкое резание на стенках цилиндра.

Какой шлифовальный шарик мне следует использовать Дисплей размера шлифовального шарика двигателя

Чем выше число, тем мельче зернистость. Чаще всего используется крупа от 120 до 400. Зернистость — одна из тех тем, которые будут сильно отличаться от многих конструкторов колец. Для основной работы по замене колец просто используйте зерно, рекомендованное производителем колец, которое вы используете. Они предложат подходящую зернистость для используемого вами типа кольца.(Типы колец: железные кольца-хромированные кольца-молибденовые кольца-плазменные кольца)

Рекомендуемые шаги для заточки цилиндров для новых колец

Есть несколько этапов восстановления цилиндров перед установкой новых колец. Во-первых, конечно, снять все подшипники, оставив голый блок. Металл, полученный в процессе хонингования или удаления глазури, может быть везде. Обратите внимание на , что худшее в хонинговании — это очистка блока. Вы никогда не сможете тратить много времени на уборку своего блока.

С оголенным двигателем и развернутым цилиндром с выступом (при необходимости) поместите шаровую головку в ручную дрель или сверлильный станок. Смажьте цилиндр маслом 10-30 мас.% Или маслом для шлифовки шариков (рекомендуется). Распределите смазку по отверстию кистью или пальцами. Убедитесь, что цилиндр полностью закрыт.

Хонингование шара цилиндра

При первом использовании нового хонинговального шарнира несколько раз полностью смажьте его стенки и стенки отверстия, так как шаровой шлифовальный круг сам поглотит часть масла. В будущем для хонингования цилиндров не потребуется столько масла, сколько было в первом случае с новым шаровым шлифовальным кругом.Вставьте смазанный шаровой наконечник, медленно вращая сверло и вставляя его в отверстие. Когда шаровой наконечник находится в смазанном отверстии, запустите сверло со скоростью 600-800 об / мин, энергично двигая его вверх и вниз в течение 40-60 ходов.

Как энергично движение

В основном так быстро, как вы можете двигать руками. Вам нужна штриховка под углом 45 градусов в канале ствола. Если вы не добиваетесь хорошей штриховки, вам нужно будет снизить скорость сверления, чтобы добиться ДОЛЖЕН ИМЕТЬ штриховка под 45 градусов.Сделайте 40-60 оборотов сверла и протрите отверстие чистой тканью. Осмотрите канал ствола.

Если виден тускло-серый цвет (он будет выделяться на только что отшлифованной поверхности), продолжайте, пока отверстие не будет полностью восстановлено. Во время хонингования продолжайте впрыскивать масло в отверстие в качестве среды для смывания материала цилиндра. Как только отверстие не видно тускло-серого цвета СТОП хонингование.

Достижение правильного образца штриховки цилиндра Поперечный угол штриховки

Еще одна непонятная и широко обсуждаемая тема — это вопрос угла поперечной штриховки.Результирующий угол поперечной штриховки, создаваемый шаровой головкой, строго зависит от скорости хода в зависимости от числа оборотов в минуту. Большинство производителей оригинального оборудования и колец заявляют, что угол царапин в схеме штриховки должен составлять примерно 27–45 градусов, а оптимальным является 45 градусов.

Угол штриховки должен быть одинаковым по всем стенкам цилиндра

• Если угол штриховки слишком большой, стенки цилиндра не будут удерживать достаточно масла для облегчения процесса посадки колец.Проблема в том, что кольца будут перекачивать масло, а кольца будут вращаться слишком быстро, что приведет к ускоренному износу кольца и кольцевой канавки.
• Слишком малый угол может вызвать эффект дребезга при прохождении кольца над впадиной, препятствуя тому, чтобы кольцо снова получило надлежащую смазку, что приводит к чрезмерному износу кольца, чрезмерному разрыву кольца во времени и возможности дымления двигателя без седла кольца.

Чтобы получить желаемую штриховку под 45 градусов, запустите сверло со скоростью 600-800 об / мин и энергично проведите сверлом вверх и вниз в отверстии.Это энергичное движение руки утомляет, но вам нужно всего лишь запустить инструмент в отверстии на 10-15 секунд. Затем осмотрите поверхность цилиндра. Если вы видите тускло-серую поверхность, которая указывает на то, что шлифовка шара была неэффективной в этой области, продолжайте работать с шлифовальной головкой до тех пор, пока весь канал не будет выглядеть свежим с поперечной штриховкой.

Самый важный этап после хонингования шара — это очистка всего Очистка блока цилиндров

Заключение

Воспользуйтесь нейлоновой щеткой для промывки цилиндров или чистой тканью, смоченной теплой мыльной водой, и проведите вверх и вниз по отверстию.Продолжайте этот процесс, промывая отверстие теплой мыльной водой. Цель состоит в том, чтобы удалить каждую микроскопическую частицу, застрявшую в канавках стенки цилиндра.

После тщательной очистки возьмите чистую белую ткань без ворса, смоченную в теплой воде, и с силой протрите отверстие цилиндра вверх и вниз. Осмотрите ткань, если вы видите серый цвет на ткани, вам нужно вернуться и снова очистить отверстие. Повторяйте до тех пор, пока на белой ткани не исчезнет серый цвет. После того, как все отверстия будут идеально очищены, смажьте каждый цилиндр маслом, чтобы сохранить его до установки поршня.

Поделитесь новостями портала DannysEngine

Хонингование блоков двигателя, гильз и деталей нового поколения

На главную / Хонингование блоков цилиндров, гильз и деталей нового поколения

Цилиндрический хонинговальный станок SV-30 от Sunnen имеет автоматическую функцию пошагового повтора для рядных двигателей и двигателей с V-образным блоком, что обеспечивает идеальную округлость внутреннего диаметра и качество поверхности для различных типов деталей и материалов по доступной цене.

Чтобы сократить время наладки и улучшить качество отверстий при хонинговании блоков цилиндров двигателя, гильз цилиндров и других деталей двигателя, хонингование цилиндров SV-30 от Sunnen обеспечивает возможность пошагового повторения для автоматической обработки сквозных отверстий рядных и V-образных форм. -конфигурации блока, с реверсированием шпинделя для создания слегка округлого отверстия, удаления загнутого металла и удаления мусора из впадин отделки поверхности для достижения желаемого результата.

Хонинговальный станок для цилиндров SV-30 от Sunnen Products Company (Сент-Луис, Миссури) — это следующее поколение легендарных станков Cylinder King®, обеспечивающее экспертные результаты в области блоков цилиндров двигателя, гильз цилиндров и других деталей двигателя, требующих хонингования. Шесть стандартных моделей включают в себя четыре версии с возможностью пошагового повторения, которые позволяют выполнять автоматическую обработку от отверстия к отверстию для поточных и V-образных конфигураций, сокращая время настройки и улучшая качество отверстия. Кроме того, доступны две модели с ручной осью X.Диапазон диаметров цилиндров SV-30 составляет от 0,75 до 8,0 дюймов (от 19 до 200 мм) в зависимости от варианта инструмента, а для автоматической пошаговой работы требуется новый инструмент GH-LF. С шестью новыми моделями в этой серии SV-30 может быть адаптирован для удовлетворения потребностей производителей, ремонтных мастерских и мастерских по ремонту и ремонту автомобилей. Он включает в себя новый элемент управления ПК с упрощенными меню и хранилищем для более 1000 настроек для быстрого и легкого переключения. При использовании с широким спектром абразивов, инструментов и охлаждающих жидкостей производства Sunnen, U.S.-built SV-30 обеспечивает идеальную округлость отверстия и качество поверхности для различных типов деталей и материалов по доступной цене.

SV-30 включает в себя реверс шпинделя, настройку увеличенного диаметра стандартного отверстия (0,010 дюйма / 0,020 дюйма / 0,030 дюйма) и автоматическую защиту инструмента в верхней и нижней части отверстия для проверки свободного хода перед запуском цикла. Модели включают в себя сервопривод с регулируемой скоростью 6 л.с. (4,5 кВт) или асинхронный шпиндельный двигатель мощностью 5,5 л.с. (4,1 кВт), обеспечивающий скорость от 50 до 600 об / мин.Система шарико-винтовой передачи с сервоприводом мощностью 3,4 л.с. (2,5 кВт) обеспечивает до 100 истинных вертикальных движений в минуту с ходом хода до 27,75 дюйма (705 мм). Линейный ходовой привод поддерживает соосность с отверстием на протяжении всего хода, обеспечивая постоянный диаметр сверху вниз. Большой рабочий диапазон 48 дюймов x 30 дюймов (1219 мм x 760 мм) обеспечивает универсальность при обработке больших деталей. Новая функция реверсирования шпинделя дублирует возможности станков, используемых производителями автомобилей: «Реверсирование можно использовать в любое время в процессе, но оно особенно полезно во время чистовых ходов», — пояснил Фил Ханна, менеджер по продукции Sunnen.«Переворот помогает создать немного более округлое отверстие и помогает добиться желаемой чистоты поверхности. Это приводит к тому, что хонинговальные камни принимают любую менее округлую форму, оставшуюся после первых проходов, в то же время формируя и обрабатывая сами камни. Переворачивание шпинделя также помогает удалить загнутый металл и очистить углубления отделки поверхности от мусора ».

Зарекомендовавшая себя система промышленного управления с ПК Phoenix обеспечивает автоматическую постоянную геометрию и чистоту обработки от отверстия до отверстия без постоянной регулировки оператором.Цветной сенсорный экран размером 15 дюймов (381 мм) с интуитивно понятным управлением обеспечивает отображение полнопроходного поперечного сечения в режиме реального времени во время процесса. Контроллер может хранить более 1000 программ настройки деталей, а порт USB позволяет хранить файлы настроек в автономном режиме. Программируемая функция Auto-Dwell устройства управления автоматически корректирует конусность в любом месте отверстия для работы без участия оператора, в то время как двухступенчатые хонинговальные инструменты с алмазным или CBN-абразивом могут выполнять черновые и чистовые операции за один проход, обеспечивая высокую производительность.Позиционирование хонинговальной колонны слева / справа на оси X 32 дюйма (813 мм) легко достигается с помощью серводвигателя или ручного маховика, расположенного непосредственно под рабочим местом оператора (в зависимости от модели). Машина оборудована внутренней системой охлаждения объемом 55 галлонов (208 л) с двумя стандартными стальными картриджными фильтрами, мощным насосом и датчиком состояния фильтра.

В дополнение к инструменту GH-LF, необходимому для автоматической пошаговой и повторяющейся операции, SV-30 совместим со всем современным инструментом Sunnen большого диаметра, включая алмазные абразивные хонинговальные головки и щетки, одноступенчатые хонинговальные головки GHSS с CBN или алмазными абразивные материалы и щетки, а также хонинговальные головки GHTS для двухступенчатого хонингования CBN или алмазными абразивами.SV-30 оснащен новым стандартным светодиодным освещением в рабочей зоне и новейшими стандартными функциями безопасности, включая световую завесу, блокируемую переднюю дверь, нержавеющую защиту вокруг рабочей зоны и ПЛК безопасности, который ограничивает скорость настройки по всем осям. Опции включают в себя основание с Т-образным пазом (для индивидуального крепления), прочную ручную опрокидывающуюся опору для блоков двигателя и полнофункциональный интерфейс автоматизации. SV-30 имеет трехлетнюю гарантию на детали и работу и продается и обслуживается как часть общей системы, в которую входят абразивные материалы, инструменты, калибры отверстий и охлаждающая жидкость.

Sunnen Products Company, 7910 Manchester Road, St. Louis, MO 63143, 314-781-2100, факс: 314-951-2718, [email protected] , www.sunnen.com .

Хонингование блока цилиндров — Обработка двигателя — Технический обзор

Общеизвестно, что литые обработанные металлические детали имеют тенденцию иметь память, созданную из внутренних напряжений. При изменении температуры эти напряжения часто вызывают размерные и структурные сдвиги.Производители гоночных двигателей знают об этом состоянии, которое может иметь прямое отношение к соосности цилиндров. Фактически, мы часто тратим дополнительное время и средства на производство круглых цилиндров, пытаясь добиться размеров отверстия, равного тем, которые существуют после того, как двигатель достигнет рабочей температуры и давления в цилиндрах.

Более конкретно, литые и обработанные отверстия в блоке цилиндров подвергаются тепловому воздействию и распределению нагрузки, что усложняет задачу сохранения концентрических отверстий в работающем и сильно нагруженном двигателе.Нравится вам это или нет, но есть некоторая парусность по Кентукки, встроенная в задачу создания отверстий цилиндров правильных размеров, которые моделируют те, которые подвергаются действию тепла.

Мы знаем, что распределение рабочих температур и давления сгорания в металлической конструкции, окружающей цилиндры, не является однородным, и тот факт, что трехмерный рост материала блока, происходящий в этой близости, неизбежен. Итак, мы придумали способы предварительной нагрузки блоков с помощью хонинговальных пластин; путем нагревания материала или использования других методов, предназначенных для прогнозирования того, как данный блок будет испытывать деформацию отверстия после сборки с частями и работы… иногда исходя из предположения, что все отверстия будут искажать одинаково, чего они не делают.

Ничто из этого не означает, что такие методы неэффективны, потому что они были и есть. Скорее, эти комментарии относятся непосредственно к проблеме разработки улучшенных способов компенсации эффективных искажений, которые неизбежны под влиянием условий эксплуатации.

Вот Стивен Кузара из Шеридана, штат Вайоминг, компания Millennium Products Corporation. Фон Стивенса по сути двусторонний.В 53 года он получил инженерное образование, 35 лет работал машиностроителем / машинистом двигателей и 16 лет руководил собственным механическим цехом. Это не недостойное сочетание. Когда он работал машинистом, когда использование тормозных пластин стало обычным явлением, ему казалось, что должны быть другие способы изготовления концентрических отверстий после их ввода в эксплуатацию.

В предыдущих беседах, которые он вел с Смоки Юник (который пробовал процесс горячего хонингования в 1950-х годах), Кузара исследовал способы циркуляции нагретой жидкости через рубашку охлаждения блока цилиндров во время операций чистового хонингования.

Любопытство и разочарование возникли из-за погони за последними несколькими десятыми долями в процессе доводки, — говорит Кузара. В начале 70-х я работал с другом-машинистом, у которого был CK-10. Я начал задаваться вопросом, насколько важны эти последние несколько десятых в общих усилиях по созданию прецизионных блоков. Я уже наблюдал, как камни нагревают поверхности канала ствола и вызывают изменения размеров, поэтому казалось логичным, что некоторые серьезные изменения, вероятно, произойдут при рабочих температурах двигателя.

Фактически, Смоки отказался от этого процесса (хотя в 70-х он поделился с автором прогнозируемыми преимуществами), учитывая, что способ, которым он опробовал этот метод, был громоздким, беспорядочным и занимал слишком много времени.

Кузара, похоже, был более настойчивым. Моя первая установка была подключена к нашему водонагревателю: по одному шлангу вода поступала в блок, а по другому — в канализацию, — говорит он. На выпускном шланге был манометр и клапан, чтобы контролировать давление и контролировать поток.Температура воды во время первого теста, который я провел, была 180 градусов по Фаренгейту. Измеренное искажение было достаточно значительным, поэтому я быстро пришел к выводу, что последние несколько десятых долей холода были потеряны в больших искажениях, которые я видел горячими, которые в несколько раз превышали с помощью динамометрических пластин.

Устный перевод? В то время как торсионные пластины выполняют предварительную нагрузку и создают деформацию отверстия, тем самым предоставляя данные, которые позволяют повысить точность хонингования, процесс горячего хонингования (с использованием торсионных пластин), по-видимому, создает и обеспечивает движение материала, которое тесно связано с размерами цилиндра работающего двигателя при температуре .В следующих частях этой истории вы найдете данные и комментарии, призванные помочь вам сформировать собственное мнение, но доказательства довольно ясны. Впоследствии Стивен передал Kwik-Way лицензию на технологию для производственных и маркетинговых целей.

Типичные вариации размеров отверстий Для целей этой истории из инвентаря Wells Racing Engines в Дунканвилле, штат Техас, были выбраны четыре блока цилиндров Chevrolet с малым блоком: стандартный 350, стандартный галстук-бабочка, Dart с перфорацией 0,060 и Dart Little M (с облегчением).В другом месте в этой истории представлены диаграммы данных, в каждой из которых представлены размеры внутреннего отверстия цилиндра, полученные (1) в холодном состоянии (65 градусов F) с торсионной пластиной и в горячем состоянии (температура рубашки 200 градусов F и температура охлаждающей жидкости торсионной пластины 195 градусов F) . Измерения диаметра цилиндра производились на длину (параллельно оси коленчатого вала) и на тягу (перпендикулярно оси коленчатого вала). Также было проведено три измерения на цилиндр: верхнее, среднее и нижнее.

Потратьте немного времени на изучение прилагаемых диаграмм.По ним вы можете определить разницу в размерах и точность, измеренную между двумя используемыми методами: торсионными пластинами и горячим хонингом по сравнению с ними. Особенно интересны данные, которые показывают количество проходов хонингования, необходимых для приведения цилиндра в концентричность, как показано в таблице под названием Dart Little M Lighten (обратите внимание на цилиндр № 4). На этой же диаграмме также показано сравнение (тот же цилиндр) показаний в холодном состоянии при 60 и 70 градусах по Фаренгейту и одного цилиндра при 70 градусах с удаленной пластиной крутящего момента.Здесь два показания представляют собой прямое сравнение показаний с пластиной и без нее. Помните, что все показания указаны в десятых долях тысячной дюйма.

Некоторые заключительные мысли Стоит ли горячее хонингование? Некоторые наблюдения можно сделать из информации, собранной в этой истории. Например, при использовании торсионных пластин могут возникать напряжения и деформации отверстия, создаваемые установкой головок цилиндров. Поэтому цилиндры можно отточить для компенсации таких деформаций.Однако совокупность информации, полученной в результате горячего хонингования, указывает на то, что большее искажение отверстия создается за счет циркуляции горячей воды через рубашку охлаждения блоков, чем из-за усилий зажима головки блока цилиндров.

Было также очевидно, что цилиндры в блоках, которые были облегчены, значительно выиграют от процесса горячего хонингования и их следует отшлифовать после удаления всего материала.

Наконец, как заметил Уэллс, калибровочные цилиндры, которые были подвергнуты горячей шлифовке и оставлены для охлаждения, будут производить измерения, которые выглядят весьма искаженными.После нагрева эти же цилиндры приобретут желаемую концентричность и, согласно данным, будут более концентрическими, чем если бы не применялся процесс горячего хонингования.

В тех случаях, когда моделирование или приближение используются для приближения к условиям эксплуатации (в различных приложениях двигателя или деталей), чем ближе процесс подходит к дублированию этих условий, тем более выгодным он становится. С точки зрения концентричности и подготовки канала цилиндра, кажется, что процесс горячей шлифовки очень близок к пространственной среде цилиндров работающего двигателя.Смоки, вероятно, одобрил бы.

Хонингование блоков двигателя с ЧПУ

Хонингование блоков двигателя с ЧПУ

Опубликовано: мар 22

Хонингование — это заключительный этап обработки при подготовке блока цилиндров к сборке. Его важность для качества сборки высокопроизводительного двигателя невозможно переоценить. Следующее обсуждение и видео объяснят и продемонстрируют основные детали, чтобы энтузиасты автоспорта могли глубже понять этот аспект создания двигателя.

Три основные цели процесса хонингования:

1. Придать должное качество поверхности стенкам цилиндра (измерено профилометром),
2. Приведите цилиндр к правильному и однородному диаметру (измеренному стрелочным индикатором), и
3. С помощью торсионной пластины убедитесь, что цилиндр будет идеально прямым после того, как головки цилиндров будут затянуты на блок .

Эти три цели могут быть достигнуты на хонинговальном станке с ЧПУ (с торсионной пластиной) с гораздо более высоким уровнем точности по сравнению с ручным хонингованием.Хонингование с ЧПУ с использованием алмазных абразивов может идеально воспроизводить размеры и отделку первого цилиндра во всех последующих цилиндрах, поскольку износ алмазов незаметен от отверстия к отверстию.

Стенки цилиндров требуют хонингования, чтобы моторное масло могло как прилипать к стенке цилиндра, так и течь вверх и вниз. Путь потока достигается за счет использования перекрестной штриховки, в то время как определенная шероховатость поверхности необходима для данных наборов поршневых колец и конечных применений (например, без наддува или наддува).Поскольку при хонинговании удаляется металл, этот процесс определяет окончательный размер и форму цилиндра. Угол штриховки является критическим параметром и зависит от скорости хонинговальных ходов и числа оборотов в минуту. Шероховатость поверхности определяется сочетанием абразивов, используемых в процессе хонингования, и металлургией блока цилиндров. Блоки для вторичного рынка потребуют совсем других комбинаций абразивов, чем блоки оригинального производства, поскольку блоки вторичного рынка обычно используют более твердые сплавы с более высоким пределом прочности.

Примечание: фотография улучшена для лучшего отображения поверхности

Чистота поверхности измеряется профилометром.Эти инструменты сообщают Ra (средняя шероховатость), Rpk (средняя высота пика) и Rvk (средняя высота впадины). Производитель поршневых колец обычно указывает рекомендуемую чистоту поверхности для конкретного конечного применения. Они также могут порекомендовать плато в качестве заключительного этапа хонингования, который, по сути, сбивает вершины с пиков. Это удаляет неровности поверхностей, способствует посадке колец и подготавливает идеальную опорную поверхность, по которой кольца могут перемещаться.

Многих удивляет то, что блоки цилиндров деформируются при затягивании головок цилиндров (или пластин крутящего момента).Когда блоки цилиндров расточены, такое внешнее напряжение не применяется. Идеально прямая стенка цилиндра, отходящая от нашей 4-осевой фрезы, больше не прямая после установки головок цилиндров или пластин. На видео вы увидите, что возникают узкие места, которые заточка с ЧПУ устраняет, оставаясь на дополнительное время.

Таким образом, хонинговальный станок с ЧПУ, индикатор внутреннего диаметра и профилометр могут обеспечить практически идеальный размер, форму и отделку любого цилиндра и повторить это во всех последующих.Это будет иметь широкие разветвления для производительности готового двигателя в таких областях, как мощность, долговечность и расход масла. Результаты, достигнутые с использованием технологий такого уровня, просто невозможно воспроизвести с помощью ручного оборудования.

Приглашаем вас посмотреть видео ниже, чтобы посмотреть, как мы отрабатываем это на станках Borowski Race Engines, Inc., чтобы посмотреть, как это работает. Пожалуйста, позвоните нам по телефону 815-725-2727, когда вы будете готовы к следующей сборке высокопроизводительного двигателя.

Растачивание, хонингование и балансировка вашего двигателя

Модифицировать и переоборудовать двигатели — это большой интерес для людей, которые любят высокопроизводительные автомобили, и тех, кто хочет вдохнуть новую жизнь в любимые автомобили.Работа с механической мастерской для обработки некоторых из более сложных частей модификации и восстановления двигателя вашего автомобиля гарантирует, что работа будет выполнена правильно, поскольку механики в этих мастерских имеют профессиональную подготовку и нужные инструменты, компоненты и автомобильные аксессуары для обеспечения точности нужный. Это особенно важно, когда дело доходит до расточки, хонингования и балансировки двигателя.

Расточка

Растачивание двигателя предполагает использование станков для расширения и сужения цилиндров.С точки зрения производительности, сверление двигателя может дать вам больше мощности и крутящего момента, поскольку это изменит рабочий объем двигателя. Рабочий объем двигателя относится к рабочему объему всех поршней внутри цилиндров двигателя. Рабочий объем влияет на то, сколько топлива потребляет цилиндр для создания мощности, при этом двигатели с большим рабочим объемом потребляют больше воздуха и топливной смеси за один оборот, что приводит к более мощному сгоранию.

Объем двигателя играет важную роль в определении мощности и крутящего момента вашего двигателя и его экономии топлива.В общем, чем больше рабочий объем вашего двигателя, тем большую мощность он может создать. Меньший рабочий объем может привести к большей экономии топлива.

На самом деле для расчета смещения используется математическое уравнение:

Объем двигателя = π / 4 * диаметр цилиндра * ход * количество цилиндров.

Рабочий объем — это лишь один из факторов, влияющих на мощность вашего двигателя. Другие факторы включают подачу топлива, расположение клапанного механизма, принудительную индукцию и системы зажигания.В некоторых странах автомобили облагаются налогом в зависимости от объема двигателя.

Растачивание производится также при ремонте двигателей механиками. За годы эксплуатации цилиндры двигателя изнашиваются, так как напряжения трения вызывают износ. Растачивание цилиндров двигателя помогает очистить их от мусора, который может накапливаться за годы эксплуатации.

Растачивание двигателя лучше доверить профессиональным механикам, так как неудачная работа может привести к серьезным проблемам. Если отверстие не выполнено правильно, это может привести к детонации в двигателе.

Пуск двигателя — еще один метод увеличения рабочего объема. Ход двигателя позволяет получить больший рабочий объем, чем растачивание, но также требует большой точности при выборе подходящих автомобильных аксессуаров и запчастей.

При такте двигателя механик изменит расстояние, на которое поршень проходит в отверстии цилиндра. Увеличивая расстояние, на которое поршень проходит в цилиндре, механик может увеличить рабочий объем двигателя. Ход двигателя также увеличивает крутящий момент за счет увеличения плеча или рычага коленчатого вала двигателя.

Хонингование

Хонингование включает использование абразива для создания прецизионной поверхности на куске металла. Хонингование используется во многих сферах, например, при чистовой обработке цилиндров автомобильных двигателей.

При хонинговании цилиндров механики используют вращающийся инструмент, снабженный абразивом, для удаления металла изнутри цилиндра. Хонингование цилиндра помогает довести внутреннюю поверхность цилиндра до определенного диаметра и формы. Хонингование выполняется после растачивания, чтобы сгладить неровности поверхности цилиндра, вызванные растачиванием.

Абразивы, обычно используемые при хонинговании, включают карбид кремния и оксид алюминия. Эти абразивы недорогие и универсальные. В последнее время производители высокопроизводительных двигателей все чаще обращаются к алмазным абразивам. Механики больше любят эти абразивы, потому что они могут удерживать режущую кромку дольше, чем другие формы абразивов.

Очень важно правильно отточить. Плохая хонинговальная работа может привести к неправильной посадке поршневых колец, которая будет препятствовать потоку масла, а также к некоторым другим негативным последствиям.

Хонингование затруднено. Среднестатистический механик по теневому дереву не имеет инструментов или технических навыков, чтобы воспроизвести заводскую отделку цилиндра. В некоторых частях страны, где проводятся испытания на выбросы, это может быть проблемой, поскольку неправильно отточенные цилиндры могут привести к тому, что автомобиль не пройдет проверку на выбросы.

Балансировка

Балансировка двигателя — еще одна важная часть восстановления или модификации двигателя. Баланс вашего двигателя влияет на многие аспекты его работы, в том числе на его:

• Долговечность
• Производительность
• Мощность
• Топливная эффективность
• Шум
• Вибрация
• Воздействие на окружающую среду

Короче говоря, балансировка вашего двигателя уравновешивает возвратно-поступательные и вращающие силы, возникающие в вашем двигателе, что позволяет ему работать более плавно и пользоваться большей полезностью и долговечностью.Многие люди не осознают, что их автомобили приводятся в движение за счет мини-взрывов в двигателе, которые происходят во время сгорания. Балансировка двигателя помогает управлять воздействием этих реакций.

Одна из основных задач балансировки двигателя — это выравнивание веса различных деталей. Механики должны уравнять вес поршней, пальцев, колец, шатунов, болтов шатунов и подшипников, чтобы уравновесить силы, действующие на коленчатый вал автомобиля.

При балансировке двигателя механики точно взвешивают детали, чтобы определить, какой поршень и шток самые легкие.Затем механики обрабатывают другие штоки и поршни, чтобы они были равны самому легкому в наборе.

Затем оцениваются вращающиеся и возвратно-поступательные грузы изолированно друг от друга. После того, как веса были определены, на каждой шейке штанги собираются грузики, имитирующие весь вращающийся вес и половину возвратно-поступательного веса. Затем коленчатый вал помещается на балансир двигателя и вращается.

В некоторых случаях механики будут пытаться создать отрицательный или отрицательный баланс коленчатого вала, чтобы минимизировать вибрации и гармоники в определенном диапазоне оборотов.

Опять же, важно, чтобы работу по балансировке выполнял квалифицированный профессионал с соответствующими инструментами, чтобы обеспечить очень точную балансировку двигателя, особенно если вы выполняете модернизацию характеристик своего автомобиля.

Быстро развивающийся рынок запасных частей для автомобилей

Ремонт двигателей и другие послепродажные работы — это быстро развивающаяся отрасль в США. Американцы любят свои автомобили, и им нравится персонализировать их с помощью уникальных функций или повышать их производительность с помощью двигателя и других модификаций.В США рынок запчастей для автомобилей оценивается примерно в 318,2 миллиарда долларов, и на нем работают более 4 миллионов человек.

Среди автолюбителей существует сильное движение «сделай сам», но многие из даже самых упорных мастеров своими руками работают с механическими цехами и другими профессиональными механическими мастерскими для выполнения самых сложных автомобильных работ.

При выборе механической мастерской для ремонта или модернизации двигателя обязательно задавайте следующие вопросы:

Является ли этот магазин надежным поставщиком необходимого мне ремонта или модернизации двигателя? Как его профессиональная репутация в обществе? Если многие из ваших друзей и соседей не могут сказать ничего хорошего о механике, с которым вы собираетесь вести дела, примите это как предупреждение.Репутация — это все в этом бизнесе. Магазины, которые делают хорошую работу, получают хорошие отзывы из уст в уста.

Есть ли в этом магазине подходящие инструменты для работы? Обычным людям может быть немного сложно это оценить. Возможно, стоит потратить время на то, чтобы поговорить с магазином, который вы планируете, узнать, какие инструменты они используют, а затем провести небольшое исследование.

Кажется, персонал заинтересован в его работе? Автолюбители обычно могут сказать, когда их механик разделяет их энтузиазм, а когда они просто делают работу.Механики, которые с энтузиазмом относятся к вашему проекту, с большей вероятностью приложат к нему немного дополнительных усилий.

Team C Performance Center предоставляет автозапчасти и механический цех с полным спектром услуг для автолюбителей в районе Лос-Анджелеса. Компания Team C Performance работает с 1978 года и предлагает сотни высокопроизводительных автозапчастей и автомобильных аксессуаров от более чем 150 производителей. Механический цех может помочь вам с расточкой, хонингованием, настилом, изменением размеров штоков, работой с клапанами, полным ремонтом двигателя и многим другим.Посетите сегодня, чтобы узнать, как Team C Performance Center может помочь вам создать автомобиль, о котором вы всегда мечтали.

Источники

1. https://itstillruns.com/bore-out-engine-cylinder-7500753.html

2. http://www.enginebuildermag.com/2002/11/the-smooth-science-of-cylinder-honing/

3. http://www.autocare.org/Secondary.aspx?id=77&gmssopc=1

.
