Головка Блока Цилиндров ГБЦ, Конструкция Устройства и Назначение Работы в Двигателе ДВС, Схема Составных Частей

Любой мотор имеет сложную структуру, каждый элемент которой необходим для выполнения определенной задачи. Один из таких элементов – головка блока цилиндра.

ГБЦ является главным узлом в любом автомобиле или мотоцикле. Устройство необходимо для того, чтобы контролировать в двигателе внутреннего сгорания вывод газов. По своей природе головка блока цилиндров является крышкой, закрывающей сам блок. Крышка гбц создаётся из алюминиевых сплавов, также она может быть изготовлена из чугуна. На производстве головку блока цилиндров подвергают процессу искусственного старения. Количество ГБЦ напрямую зависит от типа ДВС, если он V-образного типа, на каждый ряд используется отдельная головка.

Работа гбц очень сильно зависит от степени уплотненности головки с блоком цилиндров. Этим объясняется то, что верхняя часть этой детали немного уже, в сравнении с нижней. Уплотнительная прокладка располагается между головкой и самим блоком цилиндров.

Установка и фиксирование головки цилиндров осуществляется при помощи штифтов, которые предназначены для закрепления детали. Правильность монтажа сильно влияет на дальнейшую работу ГБЦ. Для каждого транспортного средства в инструкции указан свой регламент. По этой причине не стоит заимствовать схему монтажа головки с иномарки для машины отечественного производства. Не стоит забывать о том, что штифты имеют определенный порядок затяжки, вместе с этим указан требуемый момент закручивания. Для правильной установки головки блока цилиндра используется специальный инструмент – динамометрический ключ.

При установке и затяжке ГБЦ следует в первую очередь опираться на инструкцию по установке, а не грубую физическую силу. Если перетянуть головку цилиндра – возможно повреждение уплотнительной прокладки, масляного канала ГБЦ и других, не менее важных составляющих этой системы. Например, головка в цилиндрах может треснуть, измениться в размерах, от работы этого элемента зависит вся работа двигателя, и как следствие, транспортного средства в целом.

Содержание

Особенности конструкции

Конструкция головки цилиндров не такая простая, какой кажется на первый взгляд. Ниже будут описаны все составляющие этой детали.

В настоящее время все элементы головки блока цилиндра изготавливаются из алюминиевых сплавов, раньше для этой же цели использовали легированный чугун. Некоторые транспортные средства до сих пор оснащены чугунной головкой цилиндров. Объясняется это тем, что чугун наиболее оправдан для очень высоких или очень низких температур. Алюминиевые сплавы наиболее подвержены деформации из-за перепада температур. Размеры ГБЦ во время работы двигателя изменяются из-за повышенной температуры.

ГБЦ состоит из следующих элементов.

  • Уплотнительная прокладка.
  • Газораспределительный механизм.
  • Корпус головки цилиндра, именно здесь находятся все механизма и патрубки системы охлаждения, масляные провода и камера сгорания.
  • Отсеки, в которые в последующем монтируются свечи зажигания.
  • Привод газораспределительного механизма.
  • Камера сгорания, где осуществляется процесс горения топлива.
  • Тут же находятся посадочные плоскости, которые дают возможность выпускать переработанные газы.

Следует рассказать более подробно о каждом из этих элементов. Клапаны ГБЦ находятся в 1 ряду, каждый из которых наклонён к цилиндрам на двадцать градусов. В автомобилях последнего поколения может использовать несколько другой принцип устройства ГБЦ, но в целом, все примерно одинаково.

Более подробно стоит рассказать об уплотнительной прокладке, основа который это армированный асбест. Изготовление этого элемента именно из такого материала объясняется высокими температурами во время работы двигателя внутреннего сгорания, также на прокладку оказывается большое давление. Прокладка из армированного асбеста в состоянии обеспечить герметичность всех каналов и систем мотора.

Если разобрать переднюю часть этого устройства, то можно увидеть, что здесь располагается привод газораспределительного механизма вместе с натяжителем цепи. Камеры сгорания имеют тесный контакт с блоком, по этой причине их обрабатывают механическим путём. Объёмы камер для сжатия несколько меньше, чем размеры поршней. Объясняется это тем, что во время работы ДВС, в момент поднятия поршней, такая конструкция даёт возможность воздушным смесям закручиваться. В итоге улучшается сам процесс сгорания топлива.

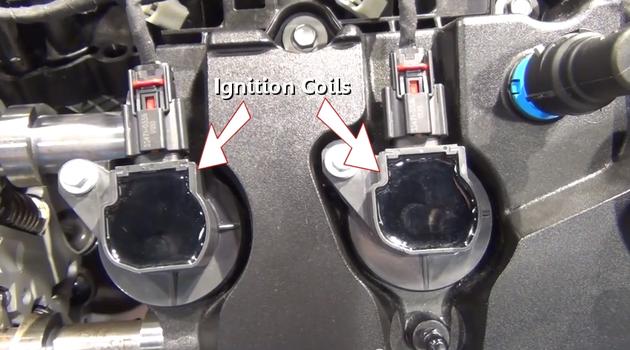

На левом участке головки цилиндра располагаются отверстия для свеч зажигания, здесь же монтируются системы для опоры рычага, опорные шайбы. Наверху ГБЦ имеется крышка, которая крепится к остальному корпусу при помощи болтов.

В ГБЦ присутствуют несъёмные элементы. Седла клапанов, которые необходимы для герметичности газораспределительного механизма, здесь же находятся направляющие втулки. Следует принять к сведению, что эти элементы монтировались при помощи прессовки. То есть заменить их в домашних условиях невозможно, потребуется обращаться в сервисный центр или использовать специальное оборудование.

Некоторые автовладельцы пытаются заняться ремонтным работами ГБЦ самостоятельно, однако делать этого не рекомендуется, в противном случае возможны негативные последствия.

  1. Головка цилиндра может измениться по форме, в итоге будет нарушена герметичность клапанов и камеры сгорания.
  2. Из-за неправильного нагрева, головка цилиндра станет непригодной к эксплуатации.
  3. Возможно образование трещин и микротрещин, исправная работа мотора с которыми станет невозможной.

Ремонтные работы несъёмных элементов в домашних условиях могут привести к тому, что придётся приобретать новую ГБЦ. Никто не говорит, что грамотный специалист не сможет отремонтировать одну из этих деталей, однако сделать это получается далеко не всегда.

Диагностика и ТО

Рано или поздно любому механизму в транспортном средстве потребуется диагностика и техническое обслуживание, ГБЦ не является каким-либо исключением из правил. В этом вопросе главная задача владельца транспортного средства периодически заниматься диагностикой тех элементов, которые чаще всего выходят из строя.

  • Клапаны и их сальники.
  • Уплотнительная прокладка.

Особое внимание следует уделить прокладке, если она износилась, рабочие жидкости могут смешиваться, что приведет к поломке двигателя. При попадании охладительной жидкости в рабочее масло, она будет бурлить. Со временем это приведет к невозможности запуска мотора. В этом случае главным сигналом будет датчик температуры, который покажет кипение ДВС. Оценить ситуацию можно также сняв свечи зажигания. Зачем необходимы ремонтные работы? Чаще всего демонтаж головки цилиндров избежать не удастся в следующих случаях.

  • Изменилась высота гбц.
  • Возникла потребность отпрессовать клапаны и седла.
  • Один или несколько клапанов перестали функционировать и нуждаются в замене.
  • Требуется шлифовка крышки.
  • Требуется заменить уплотнительную прокладку.
  • Необходимо избавиться от микротрещин.

Если понимать, к чему приведет каждый шаг, и иметь необходимые инструменты, можно заниматься ремонтными работами ГБЦ и в домашних условиях, однако даже самое высокотехнологичное оборудование в руках неопытного владельца не поможет исправить проблему.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Головки блоков цилиндров: устройство, особенности конструкции

Двигатель внутреннего сгорания имеет сложную конструкцию, где каждый элемент отвечает за выполнение различных задач. Одним из таких элементов является головка блока цилиндров (ГБЦ).

ГБЦ смело можно назвать одним из ключевых узлов в мотоцикле или автомобиле. Это устройство контролирует вывод газов в двигателе внутреннего сгорания. Внешне ГБЦ представляет собой крышку, которая закрывает сам блок. Для ее изготовления используются алюминиевые сплавы или чугун.

Качественная работа головки блока цилиндров напрямую зависит от плотности прилегания самой ГБЦ к блоку цилиндров. Именно из-за этого верхняя часть данной детали является более узкой, чем нижняя. Между самим блоком и головкой находится уплотнительная прокладка. Фиксирование ГБЦ осуществляется с помощью штифтов.

Вся дальнейшая работа ГБЦ зависит от правильности монтажа. Каждый автомобиль имеет собственный регламент установки головки блока цилиндров. Поэтому важно использовать правильную инструкцию для каждого конкретного автомобиля. В ней указывается порядок затяжки штифтов и необходимый момент закручивания. Монтаж ГБЦ осуществляется с помощью динамометрического ключа.

Не следует применять грубую силу при установке ГБЦ – это может стать причиной повреждения масляного канала, уплотнительной прокладки и прочих элементов системы. Если головка будет деформирована, повреждена или установлена неправильно, это повлечет за собой нарушения в работе двигателя и всего транспортного средства.

%rtb-4%

Особенности конструкции ГБЦ

Для изготовления головки блока цилиндров сегодня применяются алюминиевые сплавы. Раньше распространенным материалом был легированный чугун.

Составляющими элементами ГБЦ являются:

  • газораспределительный механизм;
  • уплотнительная прокладка;
  • корпус головки цилиндра, в котором располагаются камера сгорания, патрубки системы охлаждения, масляные провода;
  • привод ГРЦ;
  • отсеки для монтировки свечей;
  • камера сгорания;
  • посадочные плоскости для выпуска переработанных газов.

Рассмотрим более подробно каждый из перечисленных выше элементов.

Клапаны ГБЦ располагаются в первом ряду. Наклон каждого из них к цилиндрам составляет 20˚. Современные иномарки имеют несколько иной принцип устройства ГБЦ, но конструкция все-равно является похожей.

Уплотнительная прокладка изготавливается из армированного асбеста. Этот материал хорошо выдерживает высокие температуры, которые возникают во время работы двигателей внутреннего сгорания. Также армированный асбест в состоянии выдержать высокое давление, обеспечивая герметичность конструкции мотора при различных нагрузках.

В передней части устройства располагается привод газораспределительного механизма и натяжитель цепи. Камеры сгорания располагаются близко к ним, поэтому взаимодействие с ними организовано механическим способом. Камеры для сжатия имеют в несколько раз меньший объем, чем сами поршни. Это позволяет воздушным смесям закручиваться в момент поднятия поршней в процессе работы двигателя. Таким образом процесс сгорания топлива улучшается.

На левой части головки цилиндра располагаются посадочные места для свечей зажигания. Сюда же монтируются системы для опоры рычага и опорные шайбы. Сверху ГБЦ есть крышка, которая фиксируется болтами к корпусу.

%rtb-4%

Несъемные детали в ГБЦ

В ГБЦ имеются несъемные части. В их числе – седла клапанов, которые отвечают за герметичность газораспределительного механизма. Важно учитывать, что сборка этих элементов происходила под воздействием пресса и выполнить их замену в домашних условиях невозможно. Ремонт можно выполнить только в сервисном центре и применением специализированного оборудования.

Многие владельцы авто пытаются самостоятельно выполнить ремонт ГБЦ, но лучше не делать этого, чтобы избежать серьезных проблем с транспортным средством.

  • Форма головки цилиндра может измениться, что приведет к нарушениям герметичности камеры сгорания и клапанов.
  • Неправильный нагрев может стать причиной выхода из строя головки цилиндров.
  • На поверхности детали могут образоваться трещины и микротрещины, из-за чего двигатель утратит свою работоспособность.

Самостоятельный ремонт несъемных деталей ГБЦ может стать причиной поломки детали, что обернется еще более дорогостоящим ремонтом.

Диагностика ГБЦ, виды неисправностей и методы их устранения

Расшифровка термина гбц и связанные с ним работы. Что такое гбц в автомобиле

Многие автовладельцы любят свои большие четырехколесные игрушки до такой степени, что стремятся ознакомиться со всеми узлами и системами, из которых состоит транспортное средство. Дойдя до подкапотного пространства, можно обнаружить там много на первый взгляд непонятных элементов. Например, под капотом имеется ГБЦ, что это такое в машине, знают не многие начинающие автолюбители.

На автомобильных курсах и в транспортных учебных заведениях более подробно можно узнать про ГБЦ автомобиля, расшифровка понятия там приводится и технические параметры. Под данной аббревиатурой принято понимать Головку Блока Цилиндров силовой установки. Она представляет собой крышку, которая герметично укрывает мотор от негативного внешнего воздействия.

Деталь в большинстве случаев имеет довольно сложную литую форму. В большинстве случаев основным материалом для нее служат алюминиевые сплавы. Также встречаются изделия, изготовленные на основе легированных чугунов.

Необходимо знать, что литая головка после этапа литья подвергается искусственному старению материала, таким образом снимаются все физические напряжения, установившиеся во время приобретения заготовкой своей формы.

Подобная операция является обязательной, так как заготовка проходит несколько ступеней механической высокоточной обработки. Если пропустить этап старения, то со временем головка блока цилиндров двигателя из-за остаточного напряжения деформируется произвольно самостоятельно.

Особенности конструкции

Разбираясь, что такое ГБЦ в автомобиле, и какую роль она играет, необходимо учесть, что этот элемент сопрягается с большим числом дополнительных узлов:

  • впускные/выпускные клапаны газораспределения;
  • форсунки;
  • система зажигания в бензиновых авто;
  • распределительный вал и пр.

Нужно знать, что головка располагается непосредственно над блоком цилиндров.

Фактически она укрывает все цилиндры одновременно, являясь их небольшим продолжением. Исходя из этого, для классических рядных моторов автомобильные инженеры обходятся одной ГБЦ, а для V-образных конструкций необходимо ставить пару штук.

Привод газораспределительного механизма, являющийся частью головки, включает клапаны. Кон

Что такое ГБЦ в автомобиле — AutoHack

Двигатель внутреннего сгорания – достаточно сложный в технологическом плане агрегат, состоящий из множества деталей, которые обеспечивают слаженную работу всего механизма. Какие-то детали выполняют узко-технологические задачи, другим оказана более «высокая честь» — выполнять функции, ведущие к преобразованию одного вида энергии в другой, то есть, превращать топливо в баке в энергию движения.

Из большого количества аббревиатур, которые встречаются на страницах технической документации к автомобилю, сокращение ГБЦ встречается, наверное, наиболее часто. Почему и что такое ГБЦ в автомобиле стоит выяснить подробнее.

Как расшифровывается ГБЦ

Аббревиатура ГБЦ расшифровывается просто. Это головка блока цилиндров – деталь, которую можно отнести к одной из самых важных во всем двигателе внутреннего сгорания в целом. Именно этот узел контролирует процесс сгорания топлива и отвечает за вывод наружу отработанных элементов, в данном случае газов. Чтобы лучше понять, что такое ГБЦ в двигателе автомобиля, нужно подробно рассмотреть его конструкцию и разобрать основные функции.

Конструктивные особенности головки блока цилиндров и составляющие ее детали

Долгое время головки блоков цилиндров изготавливались из чугуна, от которого сейчас отказываются в пользу изделий из легких сплавов металлов на алюминиевой основе. Алюминиевые головки блоков цилиндров используются все чаще, но и от чугунных отказаться полностью не получается. Есть такие типы двигателей, где температурный рабочий режим не позволяет использовать легкий сплав, поскольку велика опасность термической усадки и деформации, а таким процессам наиболее эффективно противостоят головки из чугуна.

Головка блока цилиндров накладывается на цилиндр сверху и крепится к его основанию при помощи болтов или шпилек (вид крепления зависит от модификации двигателя и адреса его изготовления). Посадочная плоскость головки достаточно велика по площади, поэтому во избежание деформации конструкции при креплении используется определенная последовательность, очередность затягивания каждого резьбового соединения, и определенные усилия. Схема крепления и последовательность затяжки соединений для каждого двигателя разрабатывается индивидуально, что обусловлено разницей конструктивных решений.

В так называемых рядных двигателях одна головка блока покрывает весь корпус цилиндра, а в моторах, где цилиндры располагаются V-образно, для каждого ряда имеется своя головка блока. Чтобы обеспечить эффективную герметичность соединения между цилиндром и головкой кладется прокладка, которая имеет точную форму головки и цилиндра, и все необходимые отверстия под крепления. Прокладки изготавливают из армированного асбестового листа, который является огнеупорным материалом и независимо от уровня нагревания сохраняет герметичность камеры сгорания.

Основные механизмы и детали ГБЦ

Схема основных деталей и механизмов головки блока цилиндров включает:

  • корпус головки блока (картер), где размещены механизмы системы;
  • определенное количество отверстий с резьбой, в которые монтируются свечи зажигания или форсунки;
  • асбестовая прокладка между головкой блока и цилиндром;
  • камера сгорания, где топливо воспламеняется и превращается в рабочую смесь;
  • механизм газораспределения и отвода;
  • плоскости и крепления для впускного и выпускного коллектора.

Кроме съемных деталей головка имеет и несъемные, которые необходимы для получения герметичности газораспределительного механизма. К ним относятся седла клапанов. Они методом горячего прессования впрессовываются в картер головки блока. При необходимости их заменить придется использовать специальный инструмент.

Ремонт и обслуживание головки блока цилиндров

Как любая деталь в автомобиле, головка блока цилиндра нуждается в периодическом осмотре, диагностике, а при выявлении серьезных проблем — в замене. Обычно в первую очередь из строя выходят детали, которым приходится нести наибольшую нагрузку – сальники клапанов, сами клапаны, прокладка головки блока. На износ и поломку головки больше всего воздействуют факторы неправильной диагностики и обслуживания. Нарушение необходимой силы при затяжке гаек и порядка затяжки болтов или гаек крепления, приводит к деформациям корпуса, это нарушает нормальный процесс работы двигателя.

При обнаружении этих видов поломок детали придется заменить, причем делать это следует по четкой схеме, которая дается в техническом описании двигателя.

Нужно ли менять масло при ремонте ГБЦ автомобиля, покажет итоговый замер его уровня и анализ его структурного состояния.

Что такое ГБЦ в двигателе автомобиля — Auto-Self.ru

Головка блока цилиндров (ГБЦ) двигателя современного автомобиля это достаточно сложный узел. Её предназначение заключается не только в том, чтобы служить крышкой для цилиндров мотора, она является своего рода базой, на которой установлены детали газораспределительного механизма, впускной и выпускной коллекторы, свечи зажигания. Также в ней выполнены каналы для охлаждающей жидкости и моторного масла, для подвода топливной смеси к впускным клапанам и удаления выпускных газов.

Как правило, головка изготавливается из алюминиевого сплава, но некоторые её детали, например, направляющие втулки и сёдла клапанов, запрессованные в корпус ГБЦ, делаются из стальных сплавов.

Устройство ГБЦ на примере двигателя ВАЗ 21083

Головка блока цилиндров (ГБЦ) двигателя ВАЗ 21083



На фото 1 – головка блока цилиндров в сборе с крышкой двигателя ВАЗ 21083. Штуцер в крышке, который вы видите, соединяется патрубком с сапуном. Это сделано для того, чтобы очистить картерные газы, поступающие далее во впускной коллектор, от масла.

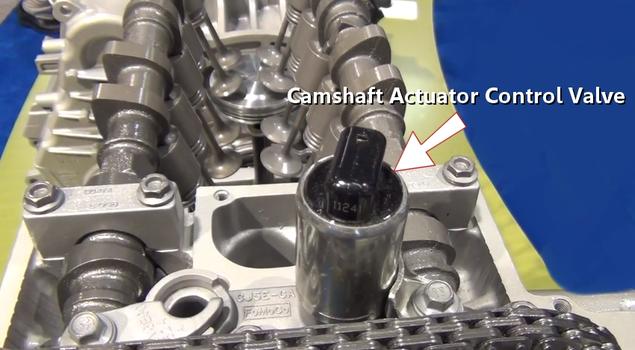

Сняв клапанную крышку, вы получаете доступ к деталям ГРМ (фото 2). Обратите внимание, что нижняя часть корпуса подшипников скольжения распредвала выполнена единым изделием с корпусом головки блока, верхняя же состоит из двух частей. Моторное масло подаётся через масляные каналы, сделанные в корпусе головки.

На фото 3 изображена ГБЦ ВАЗ 21083 со стороны поверхности, сопрягаемой с верхней плоскостью блока цилиндров.

Подача топлива и выпуск отработанных газов из цилиндров происходит благодаря своевременному открытию впускных и выпускных клапанов, установленных также в головке блока цилиндров. Рабочие кромки клапанов и их сёдел выполнены из жаропрочной стали, так как работают они непосредственно в камере сгорания.





Учитывая высокое давление и температуру, возникающие в процессе работы двигателя, особые требования выдвигаются к уплотнительной прокладке под головку блока цилиндров (фото 4). Её изготавливают из асбеста, армированного металлом.

Следует отметить, что прокладка под головку блока – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.

Использование прокладки под головку блока сомнительного происхождения – нежелательно, так как даже незначительное изменение толщины прокладки ГБЦ может отрицательно сказаться на мощности двигателя. Особенно это касается дизелей, когда дизельный двигатель троит на холостых оборотах.

Для того, чтобы обеспечить герметичность цилиндров и каналов в местах стыковки головки и блока, требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность, то есть порядок.

Эта информация обязательно указывается в руководстве по ремонту авто.

Неисправности ГБЦ

Наиболее распространённой причиной замены ГБЦ является появление трещин в корпусе или нарушение формы привалочной плоскости головки в результате перегрева.





В том случае, если налицо незначительное искривление поверхности головки, дефект устраняется шлифованием поверхности. Качественный ремонт трещин в головке блока цилиндров невозможен в гаражных условиях. Попытки заполнить трещины составами типа «холодной сварки», как правило, малоэффективны из-за того, что материалы, которыми заполняются трещины, имеют отличающийся от сплава головки коэффициент температурного расширения.

Замена прокладки ГБЦ

Зачастую автомобилисты сталкиваются с необходимостью замены прокладки ГБЦ, вследствие её прогорания. Такой ремонт вполне доступен, разумеется при наличии необходимых инструментов и информации, касающейся момента и порядка затяжки болтов головки блока цилиндров.

Наиболее характерными признаками прогорания прокладки являются повышенная дымность выхлопа, когда двигатель дымит белым дымом и выбрасывание ОЖ в расширительный бачок. К тому же мотор будет перегреваться, а его мощность значительно снизится.

Если вы впервые меняете прокладку ГБЦ, то вам понадобится динамометрический ключ – для контроля момента затяжки. Болты головки блока цилиндров изготавливаются из стали, имеющей высокий предел прочности на разрыв, но риск оборвать их всё же есть. Поэтому даже мастера со стажем всегда используют динамометрический ключ при проведении работ по замене прокладки ГБЦ.



Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

расшифровка и устройство ГБЦ в автомобиле

Головка блока цилиндров является основным конструктивным узлом автомобильного двигателя. Неполадки в ее работе могут привести к серьезным последствиям, вплоть до капитального ремонта мотора. Подробнее об этом устройстве вы сможете узнать из данной статьи.

Содержание

Открытьполное содержание

[ Скрыть]

Понятие ГБЦ

От теории к практике: что представляет собой головка блока цилиндров?От теории к практике: что представляет собой головка блока цилиндров?

Что такое ГБЦ в машине, что являет собой расшифровка данного устройства? ГБЦ или головка блока цилиндров является неотъемлемой частью силового агрегата. Это устройство предназначено для контроля процесса сгорания топливовоздушной смеси в силовом агрегате, а также выводе отработавших газов. ГБЦ — это крышка силового агрегата, которая монтируется сверху непосредственно блока. Этот узел может быть выполнен из сплава алюминия либо легированного чугуна.

После процедуры завершения литья при производстве автомобилей ГБЦ проходит процесс искусственного старения, это происходит для удаления остаточного напряжения из устройства. Если автомобильный мотор однорядный, то в нем применяется одна ГБЦ. Если речь идет о W-образных агрегатах, в этом случае для каждого ряда цилиндров будет применяться отдельная ГБЦ. Нижняя часть конструкции более широкая, это нужно для надежной фиксации узла на агрегате. С целью уплотнения блока с ГБЦ в автомобиле применяется уплотнительный компонент — прокладка (видео снято и опубликовано каналом Теория ДВС).

Установка и крепление устройства на моторе осуществляется благодаря направляющим штифтам, которые фиксируют ГБЦ на двигателе. Штифты на головке закручиваются в определенном порядке, который определяется для каждой марки авто, причем особо важным является и момент затяжки устройства. Для затяжки применяется динамометрический ключ, который определяет этот момент — если вы будете закручивать штифты силой, не соблюдая момент, есть вероятность повреждения устройства. Деформация данной конструкции станет причиной необходимости ее замены.

Конструктивные особенности ГБЦ

Ранее ГБЦ изготовлялись из чугуна, но сегодня этот материал не используется для производства. Чугунные головки до сих пор установлены на многих автомобилях. Использование этого материала обусловлено тем, что чугунные ГБЦ лучше работают в условиях жестких температур. Чугунные головки лучше справляются с сильной жарой и пониженными температурами, а алюминиевые устройства больше подвержены усадке и деформации при работе в таких условиях (Александр Скрипченко).

Одним из важных элементов ГБЦ авто считается прокладка, которая выполняется из армированного асбеста. Благодаря использованию этого материала прокладка позволяет справляться со своими задачами при повышенных температурах, а также выдерживает высокое давление. Прокладки, выполненные из асбеста, позволяют обеспечить хорошую герметичность магистралей системы охлаждения, камеры сгорания и масляного провода.

Ниже приведены основные составляющие ГБЦ автомобильного двигателя:

  1. Прокладка.
  2. Газораспределительный механизм.
  3. Картер двигателя. На картере находятся все элементы и узлы устройства, в том числе каналы системы охлаждения и маслопривода. Здесь находится и камера сгорания.
  4. Технологические разъемы для установки форсунок либо свечей.
  5. Сама камера сгорания. Этот узел используется для обеспечения процедуры возгорания топливовоздушной смеси двигателя.
  6. Привод газораспределительного механизма.
  7. Посадочные места резьбовыми отверстиями. В них устанавливаются коллекторы — впускной и выпускной.

Клапаны, имеющиеся на ГБЦ, устанавливаются в одном ряду на конструкции. Клапаны устанавливаются под углом, составляющим 20 градусов. Конструктивные особенности в различных авто, особенно современного производства, могут отличаться, однако обычно клапаны находятся в одном ряду.

В передней части головки блока цилиндров находится технологическая поверхность для монтажа цепного привода ГРМ, а также натяжителя ремня или цепи ГРМ. Камеры сгорания автомобильного мотора монтируются плотно к самому блоку цилиндров, для обеспечения надежного прилегания они механически обрабатываются. Что касается габаритов, то площадь камер сжатия будет более низкой, чем габариты днища у поршней. Это позволяет в конечном итоге улучшить процесс сгорания топливовоздушной смеси в цилиндрах двигателя.

На левой стороне головки блока располагаются 4 технологических отверстия, в которые устанавливаются свечи либо форсунки двигателя. С другой стороны находится фланец, на него монтируются коллекторы. В непосредственной близости с фланцем располагаются магистрали системы охлаждения, по ним циркулирует хладагент. Сверху головки блока располагаются технологические отверстия, в них монтируются направляющие элементы, опоры шайб, подшипниковые устройства распредвала. Также на верхней части монтируется крышка, фиксирующаяся с помощью штифтов.

На ГБЦ устанавливаются и несъемные элементы:

  • седла клапанов, использующиеся для обеспечения герметичности ГРМ;
  • направляющие элементы клапанов.

Несъемные элементы монтируются путем прессовки в структуру головки блока. Процесс демонтажа и замены этих устройств выполняется с применением термического оборудования и инструментов, которые можно найти на специализированных станциях ТО. В домашних условиях их замена будет невозможной.

Загрузка ...Загрузка ... Загрузка ...

Видео «Процесс удаления трещины на конструкции ГБЦ»

Подробно процедура удаления трещин на конструкции головки блока цилиндров представлена в ролике ниже (видео снято и опубликовано каналом CarRepairVideos).

Головка блока цилиндров. Что такое головка блока цилиндров и её принцип работы и назначение.

Головка блока цилиндров является одной из самой важной деталью двигателей внутреннего сгорания. Обычно это монолитная деталь (также может быть в разделенном виде) из сплавов алюминия (или чугуна), которая является корпусной деталью для газораспределительных механизмов и формирует верхнюю часть камеры сгорания. Как правило устанавливается на блок цилиндров через прокладку и крепится при помощи болтов.

Головка блока цилиндров. Общий вид, 3D модель

Головка блока цилиндров. Общий вид, 3D модель

Назначение головки блока цилиндров

Головка блока берет на себя обязанности по выполнению таких важных функций, как обеспечение базировки и размещения компонентов газораспределительного механизма, элементов подвода и отвода топлива, обеспечение газодинамических характеристик воздушного заряда, отвод из камеры сгорания продуктов горения, формирование камеры сгорания и обеспечение ее герметичности, отвод и подвод масла для компонентов газораспределительного механизма (ГРМ). Также головка блока цилиндров (ГБЦ) является важным элементом, благодаря, которому обеспечивается соответствие автомобиля экологическим стандартам по уровню выброса вредных веществ.

2

Устройство головки блока цилиндров. Конструкция.

Головка блока цилиндров в разрезе. Установка форсунки

Головка блока цилиндров в разрезе. Установка форсунки Чтобы понять принцип работы головки блок цилиндров необходимо знать её составляющие. Итак, в состав ГБЦ входят: седла клапанов, направляющие втулки, коромысло клапана, гидрокомпенсатор (иногда идет в составе с коромыслом), траверса (если есть необходимость открытия двух клапанов одновременно при наличие одной штанги на два клапана на шестнадцати клапанной головке блока), пружины для возврата клапанов в исходное положение, свечи зажигания (для бензиновых и газовых двигателей), топливные форсунки (преимущественно используются в дизельных двигателях), впускные клапана и выпускные клапана (обычно диаметр впускных клапанов больше, чем у выпускных, так как отверстие на головке блока должно иметь определенный диаметр, с целью обеспечения необходимых газодинамических характеристик воздушного заряда, для более полного сгорания воздушно-топливной смеси).

Схема ГБЦ

Схема головки блока цилиндров в разарезе.

Схема головки блока цилиндров в разарезе. Схема, состав компонентов: 1-распределительный вал, 2-нижний наконечник штанги толкателя, 3- штанга толкателя, 4- верхний наконечник штанги толкателя, 5- винт регулировочный, 6- коромысло клапана, 7- стойка коромысла, 8- прокладка крышки, 9- крышка ГБЦ, 10- болты крепления крышки, 11- траверса, 12- пружина клапана, 13- сухарь клапана, 14- болт крепления ГБЦ к блоку, 15- направляющая клапана с маслоотражающим колпачком, 16- клапан головки блока цилиндров, 17- седло клапана,18- головка блока в разрезе, 19- прокладка головки блока цилиндров, 20- гильза. Прокладка головки блока цилиндров Материал изготовления ГБЦ может быть как алюминиевым, (например, головка блока цилиндров ВАЗ 2109) так и чугунным (дизеля).

Прокладка головки блока цилиндров

Обычно для производителей алюминиевые головки блока цилиндров приоритетнее, потому как они более удобные в производстве, обработке и ремонте. Но на некоторых дизельных двигателях используются чугунные головки, так как детонационные свойства дизельного топлива превышают прочностные характеристики алюминиевых головок, что приводит к сокращению срока службы или разрушению последних.

Также ГБЦ можно разделить на два вида это - индивидуальные головки и моноголовки. У первого вида есть ряд преимуществ, в первую очередь связанные с ремонтопригодностью, простотой и низкими затратами при обслуживании. Но большинство мировых производителей автомобилей и автокомпонентов отдают предпочтение моноголовкам, которые также имеют свои преимущества. Сложность конструкции этого вида обусловлена базировкой распределительного вала (или двух распределительных валов, что дает возможность использовать насос-форсунку (при использовании топливной системы Common Rail) и сэкономить место в блоке) в самой ГБЦ. Ниже вы найдете видео работы головки блока цилиндров.

Принцип работы головки блока цилиндров.

Головка блока цилиндров. Вид снизу.

Головка блока цилиндров. Вид снизу. Если кратко описать как работает головка блока цилиндров то получится, что она формирует камеру сгорания, подает камеру сгорания двигателя топливно-воздушную смесь и обеспечивает отвод отработавших газов. После запуска автомобиля для ГБЦ основными задачами является газораспределение и обеспечение герметичности газового стыка.

Принцип работы головки цилиндров заключается в следующем: распределительный вал толкает штангу, которая в свою очередь давит на гидрокомпенсатор и, соответственно, на коромысло. Коромысло давит на клапан, который открывается и в зависимости от назначения клапана либо топливно-воздушный заряд (или просто воздушный в дизельных двигателях) попадает в камеру сгорания, где происходит воспламенение от искры свечи зажигания, либо происходит выпуск отработавших газов в выпускной коллектор, после чего пружина клапана возвращает клапан на место и цикл повторяется снова. В дизельном двигателе, где происходит воспламенение от сжатия, важными параметрами здесь является синхронизация открытия впускного клапана и впрыска топлива форсункой.

Также, безусловно, важным параметром может стать герметичность газового стыка в соединении головки блока цилиндров с блоком цилиндров, так как при нарушение герметичности может привести к ряду проблем, таких как неполное сгорание топлива, повышенный шум, затрудненный запуск двигателя. В таких случаях необходима замена прокладки головки блока цилиндров. Прокладку нельзя использовать несколько раз, так как при повторной затяжке головки блока, установленный момент затяжки не обеспечивает стопроцентную герметичность. Затяжку следует производить от центральных болтов к крайним.

Также замена прокладки ГБЦ должна производится в стерильных условиях, дабы исключить попадания пыли, стружки и т.п. в камеру сгорания. Если при ремонте вы задумались о замене ГБЦ, то многие эксперты рекомендуют купить головку блока цилиндров в сборе, так как сборка компонентов разных производителей не гарантирует безпроблемную работу. Так вкратце описан принцип работы одной из основных деталей двигателя, также предлагаем узнать как работает ретардер и раздатка.

Основные проблемы головки блока цилиндров. Последствия и причины нарушения работоспособности.

Выпадение седла впускного клапана в процессе эксплуатации.

Последствия - Разрушение головки блока цилиндров, элементов ГРМ и ЦПГ, как следствие - отказ двигателя.

Причины - Нарушение позиционирования седел в головке блока цилиндров, так как не выдержан диаметр посадочного места.

Нарушение герметичности посадки впускных и выпускных клапанов на фаску седел

Снижение параметров компрессии, затрудненный запуск двигателя, потеря мощности

Нарушение формирования герметичности направляющих поверхностей седла клапана, так как не выдержаны геометрические параметры стенки посадочного места под седло относительно оси отверстий под клапаны

Нарушение герметичности в соединении седел с головкой блока цилиндров

Нарушение теплоотвода, разрушение элементов ГРМ и ЦПГ, как следствие отказ двигателя

Неплотная посадка седел в головке блока цилиндров, не выдержаны шероховатость стенок и торца отверстия под седло клапана, параметры перпендикулярности и биения относительно торца отверстия под седло клапана

Нарушение герметичности по прессовой посадке (в соединении с головкой блока цилиндров) направляющих втулок впускных и выпускных клапанов

Снижение параметров компрессии, затрудненный запуск двигателя, повышенный расход масла

Позиционирование отверстий под направляющие втулки клапанов не обеспечивает герметичности в соединение направляющих втулок с головкой блока цилиндров

Прорыв газов через уплотнение газового стыка (в соединении головка блока цилиндров - уплотнительная прокладка - блок цилиндров)

Нарушение рабочего процесса в цилиндре, как следствие нестабильная работа двигателя, потеря мощности, повышенный шум, нарушение требований правил ЕЭК ООН №51 и №49

Геометрия поверхности огневого днища головки блока цилиндров не обеспечивает герметичность по газовому стыку

Развитие неплоскостности днища ГБЦ под воздействием газовых сил при эксплуатации - минимальный коэффициент запаса прочности головки блока цилиндров не обеспечивает достаточной жесткости при удельной нагрузке от газовых сил

Недостаточная жесткость зон сопряжения с опорным буртом гильз блока цилиндров

Нарушение герметичности в соединении головка блока - уплотнительная прокладка - блок (по штанговым полостям и отверстиям слива масла)

Подтекание масла, нарушение требований правил ЕЭК ООН №49

Негерметичность уплотнения вследствие недостаточной жесткости (как следствие - деформации) головки цилиндров.

Нарушение герметичности в соединении головка - уплотнительная прокладка - выпускной коллектор

Повышенный шум

Не выдержан допуск плоскостности привалочной поверхности ГБЦ под уплотнительную прокладку выпускного коллектора

Чистота обработки поверхности под уплотнительную прокладку выпускного коллектора не обеспечивает герметичность стыка

Нарушение герметичности уплотнения в соединении клапанной крышки с головкой блока цилиндров

Повышенный расход моторного масла

Чистота обработки привалочной поверхности головки блока цилиндров под уплотнительную прокладку не обеспечивает герметичность в соединении

Недостаточное количество зон крепления клапанной крышки к головке блока цилиндров

Проблема - Неполное сгорание подаваемого форсункой топлива

Потеря мощности двигателя

Энергетические параметры впускного канала (момент вихря) не обеспечивают максимальное сгорание топлива.

Нарушение герметичности в соединении головки - уплотнительная прокладка - воздушный коллектор

Нарушение газодинамических характеристик - неполное сгорание топлива

Геометрические параметры привалочной поверхности головки блока под воздушный коллектор не обеспечивают герметичности в соединении с воздушным коллектором

Видео работы головки блока цилиндров

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 4.5 из 5.

Трещины в головке цилиндра

: симптомы и стоимость ремонта

  • Главная
  • Категории
    • Аксессуары
      • Аксессуары для интерьера
      • Внешние аксессуары
      • игрушки
    • Очистка и детализация
    • Электроника
      • Аудио
    • Двигатель и производительность
    • Инструменты
    • Шины и Диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • RV Campers
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • заводских гарантий
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Wheel & Tire Finder
  • О нас
  • Контакт
