Что такое фрикционы в акпп: Фрикционы АКПП. Что это такое, как они работают и почему горят?

Признаки и причины сгорания и износа фрикционов АКПП

Признаки и причины сгорания и износа фрикционов АКПП

Функция фрикционов заключается в сцеплении передач между собой по принципу механической коробки передач. Но, в отличие от МКПП, в АКПП сцепление и переключение передач осуществляется в автоматическом режиме при достижении двигателем определенного крутящего момента.

Как понять, что фрикционы автоматической коробки передач пришли в негодность?

Основные признаки износа и сгорания фрикционов:

• проверка масла в узле. Это можно сделать посредством щупа или через контрольную пробку коробки. В исправном узле масло чистое, и не имеет запаха нагара. Уровень масла находится выше минимума. Наличие стружки на щупе, а также горелый запах указывают на обратное;
• переключение передач. Если передачи переключаются с сильной вибрацией или и вовсе не переключаются, то налицо неисправность узла;
• АКПП сразу переходит в аварийный режим, после того как автомобиль был заведен, и двигается лишь на одной передаче;
• Положение N. Автомобиль должен оставаться неподвижным. Если он начинает движение, то к стальному диску уже приварились фрикционы;
• движение на прогретом масле. Машина начинает нормальное движение на холодном масле, а на горячем начинает буксовать. Это указывает на то, что ресурс работы фрикционов подошел к концу;
• холостой ход. При нахождении в режиме P и N возникает металлический шум. Он может временами пропадать и вновь появляться.

Причины выхода фрикционов из строя:

• сильное трение, которое возникает при переключении с одной передачи на другую;
• недостаточное количество масла в АКПП;
• неисправная система охлаждения;
• попадание внутрь антифриза. Фрикционы изготовлены из бумаги, которая мгновенно разрушается при контакте с данным компонентом, в том числе и с водой.

Что делать, если фрикционы вышли из строя?

Исключительно квалифицированный ремонт АКПП поможет в данном случае. Конечно же, приобретать новую коробку передач не потребуется, но замены всех вышедших из строя фрикционов уже не избежать. Понять, что именно они виноваты в проблеме, поможет лишь комплексная диагностика.

АКПП является сложным механизмом, состоящим из множества компонентов. Сказать, лишь приняв во внимание признаки неисправности, о том, что точно пришло в негодность, не представляется возможным. Ремонтом узла должны заниматься лишь квалифицированные специалисты, имеющие современное оборудование для этой деятельности.

Признаки причины сгорания износа замены фрикционов АКПП

Фрикционы выполняют функцию сцепления между передачами по принципу механической коробки. Сцепление и переключение происходит автоматически при определенном крутящем моменте двигателя.

Как определить, что фрикционы Вашей АКПП изношены?

Признаки износа фрикционных дисков (фрикционов) АКПП:

1. Проверить состояние и уровень масла щупом (если щупа нет, то через контрольную пробку АКПП).- масло должно быть светлым и не пахнуть сгоревшим маслом (резкий неприятный запах декстрона)
   – уровень масла ATF не должен быть ниже минимума.
   Если у Вас есть сомнения, то лучше, чтобы это сделал наш специалист по АКПП.
2. Передачи переключаются некорректно или перестают переключаться, или пропала задняя передача, или машина движется только на одной передаче в так называемом аварийном режиме.
3. При переключении в положение N автомобиль движется. (это значит фрикционы уже приварились к стальному диску)
4. Во время переключения передач происходят ощутимые удары.
5. На холодном масле автомобиль едет. На горячем масле начинается пробуксовка вперед и назад и машина не движется, а буксует на месте. (фрикционы изношены, а вязкость горячего масла ниже и не создается достаточное давление поршня)
6. При заведенном двигателе металлический шум на холостом ходу.

Как проверить уровень и поменять масло и фильтр в автоматической коробке Hyundai Solaris.
Читайте также: можно ли буксовать на АКПП и DSG. Соблюдайте это правило и не убьёте свою коробку.

Причины выхода из строя фрикционных дисков АКПП:

В момент переключения с одной передачи на другую фрикционные диски проскальзывают, и происходит сильное трение. Трение является причиной износа фрикционных дисков (фрикционов) АКПП.

Также фрикционные диски (фрикционы) сгорают из-за недостаточного уровня масла в трансмиссии. Почему? Отвечаем: в упрощенном варианте – для переключения передачи на фрикционы давят поршни, прижимая к стальным дискам в определенные моменты работы. Соответственно, если давление масла не достаточно, то поршни не дожимают фрикционы, и они проскальзывают и горят от трения.

Если система охлаждения автоматической коробки передач неисправна, то фрикционы перегреваются. И не только они.

При попадании в АКПП антифриза фрикционы осыпаются, так как изготовлены из специальной бумаги и боятся воды.

Какие признаки для замены фрикционов АКПП?

Разобрав автоматическую коробку передач, необходимо оценить состояние масляного насоса АКПП, тормозных лент и фрикционных дисков. При переборке трансмиссии обязательно промываются соленоиды клапанов гидроблока. И прежде чем заказывать новые фрикционы следует проверить зазоры в пакетах в соответствии с руководством к трансмиссии. Позже выложу для скачивания мануалы по наиболее популярным АКПП.

Меняем только изношенные фрикционы в случае, когда износились или сгорели фрикционы одного пакета сцепления, при этом масло АКПП не горелое. Приемлемо для АКПП с небольшим пробегом. Если остальные фрикционы без повреждений и накладки в допусках по толщине, то без замены проработают ещё долго.

Если оставить изношенные фрикционы, зазоры которых не в норме, то будут толчки при переключениях.

– Если фрикционы сгорели в нескольких пакетах, то обязательно заменить все тормозные ленты и пакеты. Подгоревшие стальные диски определяются визуально цветовой гаммой на поверхности.
Если заметил, что на накладки фрикционов попало горелое масло, то требуется замена. В противном случае скоро начнётся проскальзывание и следом сгорание фрикционов. В зависимости от стиля езды срок начала проблем от недели. Рисковать не стоит.

Как ни удивительно, но фрикционы рассчитаны на весь период жизни АКПП. Сгорают фрикционы только по причине масляного голодания или другими словами – по причине недостаточного давления масла.
Фрикционы горят раньше срока (а рассчитаны они обычно на весь срок службы трансмиссии) не потому что “слабые” или дешевые, а из-за масляного голодания. Из-за недостаточного давления фрикционы недожимаются поршнями. Поэтому всегда делая капиталку, переборку автомата меняйте прокладки и кольца. Это сэкономит ваши деньги и нервы, или ваших клиентов.

Производители фрикционов:

Кстати некоторые из производителей неоригинальных фрикционов являются официальными поставщиками запчастей для АКПП на конвейеры.

Поделиться ссылкой:

Похожее

Фрикционы кевларовые акпп

SST Муфта сцепления с кевларовыми фрикционами — DRIVE2

Муфта сцепления с кевларовыми фрикционами
Уже около года я устанавливаю кевларовые фрикционы в муфты сцепления для машин с мощностью свыше 600 сил. В паре с межфрикционами из многокомпонентной стали, кевлар показал себя с наилучшей стороны. Коэффициент трения у кевлара выше, чем у стоковых фрикционов Exedy, и им не так страшны перегревы.

Был даже случай, когда у одного из клиентов на зимнем слаломе сорвало шланг с наружного фильтра и всё масло вылилось из коробки. Но даже при этом коробка работала до полной потери давления в системе. Когда разобрали, то очень приятно удивились: муфта сцепления была в первозданном виде и ничего не сгорело. Переключения на кевларовых фрикционах становятся более резкие, без потери комфорта. Как заметил Алексей из Волгограда “GT Service”: «переключения становятся похожи на переключения GTR с навороченной муфтой сцепления».
Многие спрашивают: почему я отказался от производства муфты сцепления Stage 1? Объясняю: разница в стоимости между Stage 1 (4-х фрикционная муфта) и Stage 2 (муфта с 5 фрикционами Exedy) минимальна, но Stage 2 держит значительно больше крутящего момента. Так что выбор очевиден! Stage 3 немного дороже, но он предназначен для ярых энтузиастов тюнинга, для людей, которые не ищут компромисса!
Намедни я установил экспериментальную ШЕСТИ(!) фрикционную муфту с кевларовыми фрикционами на машину со строкером 2. 2 и турбиной GTX3582. Результат оказался впечатляющий.
Не многие знают, что с весны я перешел на МКПП, но сейчас планирую вернуть SST и поставить 6-ти дисковую муфту с кевларовыми фрикционами.

Предыдущую запись забанили, якобы из-за какой-то коммерции.

Не многие знают, что с весны я перешел на МКПП. Но сейчас планирую вернуть SST и поставить 6-ти дисковую муфту с кевларовыми фрикционами.

Уже около года я устанавливаю кевларовые фрикционы в муфты сцепления для машин с мощностью свыше 600 сил.

Полный размер

Кевларовые фрикционы

Кевларовые фрикционы

Полный размер

Сборка муфты

В паре с межфрикционами из многокомпонентной стали, кевлар показал себя с наилучшей стороны. Коэффициент трения у кевлара выше, чем у стоковых фрикционов Exedy, и им не так страшны перегревы. Был даже случай, когда у одного из клиентов на зимнем слаломе сорвало шланг с наружного фильтра и всё масло вылилось из коробки. Но даже при этом коробка работала до полной потери давления в системе.

Когда разобрали, то очень приятно удивились: муфта сцепления была в первозданном виде и ничего не сгорело. Переключения на кевларовых фрикционах становятся более резкие, без потери комфорта. Как заметил Алексей из Волгограда GT Service: «переключения становятся похожи на переключения GTR с навороченной муфтой сцепления».
Многие спрашивают: почему я отказался от производства муфты сцепления Stage 1? Объясняю: разница в стоимости между Stage 1 (4-х фрикционная муфта) и Stage 2 (муфта с 5 фрикционами Exedy) минимальна, но Stage 2 держит значительно больше крутящего момента. Так что выбор очевиден! Stage 3 немного дороже, но он предназначен для ярых энтузиастов тюнинга, для людей, которые не ищут компромисса!
Намедни я установил экспериментальную ШЕСТИ(!) фрикционную муфту с кевларовыми фрикционами на машину со строкером 2.2 и турбиной GTX3582. Результат оказался впечатляющий.

Первый блог о доработке TC-SST

Пример работы муфты сцепления Stage 3 на 550 сильной машине

Полный размер

Межфрикционы с многокомпонентной стали

Полный размер

Межфрикционы с многокомпонентной стали

Полный размер

Крышки поршней для лучшего прижима дисков

Недавно запустили сайт — www.dct-sst.com

Если понравилось жмем «Рекомендую»
Спасибо

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www.drive2.ru

Фрикционы АКПП, Замена Комплекта Дисков из Кевлара, Ремонт Своими Руками, Проверить Зазор, Какой Набор Ремкомплекта, Как Сгорают

Автоматическая коробка передач имеет множество преимуществ перед МКПП, среди которых: более комфортное управление автомобилем, увеличение ресурса двигателя, повышенная проходимость. К сожалению, данный механизм переключения передач имеет и недостатки, которые прежде всего связаны с более сложной конструкцией.

Причины чрезмерного износа АКПП

Автоматическая коробка передач требует большей заботы со стороны водителя, особенно в той части обслуживания, которая касается замены масла. Несвоевременное выполнение данной процедуры, а также использование некачественных смазочных материалов, может привести к преждевременному износу фрикционов, что повлечёт за собой очень дорогостоящий ремонт. Привести к выходу из строя АКПП может продолжительная буксировка транспортного средства. В этом случае, также основной удар по «техническому здоровью» данного устройства наносится вследствие повреждения фрикционного механизма.

Фрикционы АКПП — что это такое?

Фрикционные диски АКПП представляют собой механизм сцепления между шестернями, который приводится в движение автоматической системой переключения передач. Каждая передача имеет комплект фрикционов, который в случае повреждения  деталей приводит к пробуксовке именно той передачи, за включение которой отвечает данная деталь.

Фрикционные диски устанавливаются в специальный планетарный редуктор. Эти детали могут быть подвижными или статически закрепляться в «корзине» механизма включения передачи. Изготавливаются диски из металла и специального прессованного картона.

В каждый планетарный редуктор, устанавливается пакет, состоящий из нескольких металлических и картонных дисков, при этом между двумя металлическими деталями обязательно должен располагаться диск из мягкого материала. Такая последовательность установки фрикционов необходима для увеличения коэффициента сцепления во время включения передачи.

Металлические и картонные диски имеют внешние и внутренние «зубья», находящиеся в постоянном зацеплении соответственно с ведомым и ведущим валом. При выключенной передаче, происходит свободное вращение ведущего вала, при этом фрикционы АКПП ведомого вала находятся в неподвижном состоянии.

Если автоматическая система определяет необходимость включения данной передачи, то с помощью гидравлического механизма, фрикционы, отвечающие только за включение выбранной автоматической системой передачи, смыкаются, после чего начинает вращаться ведомый вал.

Некоторые модели автоматических коробок передач, могут иметь систему из фрикционов, которые располагаются не внутри корзины ведущего вала, а снаружи. Принцип работы такого механизма совершенно аналогичен вышеописанному способу передачи крутящего момента, и отличается от первого только большим диаметром корзины.

Повреждения фрикционов

Наиболее частые повреждения мягких дисков фрикционного механизма проявляется в их подгорании при включении передачи. Если все детали и механизмы АКПП находятся в исправном состоянии, то возможные негативные последствия такого износа начнут проявляться только после пробега автомобиля более 300 000 км. В том случае, когда автомобиль эксплуатируется с нарушениями элементарных требований к использованию транспортного средства оборудованного автоматической коробкой, данные элементы АКПП могут преждевременно сгорать, что сделает невозможным включение определённой передачи.

Также привести к преждевременному выходу из строя фрикционных дисков могут:

• Применение некачественных масел для АКПП;
• Чрезмерное загрязнение масляного фильтра;
• Недостаточный уровень масла в АКПП.

Несвоевременная замена масла в АКПП, всегда приводит к чрезмерному износу трущихся поверхностей фрикционов. В то же время, если масло в коробке передач было заменено в соответствии с требованиями технического обслуживания автомобиля, но при этом применялось некачественная смазка, то фрикционный механизм АКПП выйдет из строя задолго до обозначенных сроков капитального ремонта данного узла. Масляный фильтр забивается вследствие загрязнения масла в процессе эксплуатации, поэтому первую замену масла в автоматической коробке передач необходимо произвести точно в срок или немного ранее.

Необходимо следить не только за качеством смазки для коробки передач, но и за его количеством, которое не должно опускаться ниже определённого предела. Во время эксплуатации автомобиля уровень масла в коробке передач практически не изменяется, но только при условии абсолютной герметичности масляных магистралей и резервуаров. Разгерметизация наиболее часто встречается, когда АКПП ремонтировалась гаражными мастерами и гайки крепления поддона были затянуты недостаточного хорошо. Также утечка масла может произойти вследствие повреждений прокладок, между картером коробки и поддоном. В этом случае производится замена повреждённых прокладок, а в случае образования трещин в металлических поверхностях поддона или картера производится полная замена данных деталей на новые.

К сожалению, предупредить возникновение неисправностей, которые могут повлечь за собой подгорание фрикционных дисков, не всегда представляется возможным, поэтому следует знать, какие действия необходимо предпринять  при возникновении неисправности АКПП.

Первая помощь АКПП при повреждении фрикционов

Если в процессе движения автомобиля АКПП начала работать с пробуксовкой и рывками, то рекомендуется остановить транспортное средство и вызвать эвакуатор.

Для точной диагностики поломки рекомендуется направить автомобиль на специализированную станцию технического осмотра, где будет установлена причина неисправности коробки. Если автомобиль находится на гарантии, а техническая неисправность является гарантийным случаем, то автомобиль направляется к официальному дилеру для устранения неполадки с АКПП. В любом случае, при возникновении данных технических неполадок дальнейшее движение автомобиля, оборудованного АКПП, приведёт к большим повреждениям, и как следствие, к более дорогостоящему ремонту. Если имеются необходимые навыки ремонта различных узлов и агрегатов, то АКПП можно будет починить своими руками. Для того, чтобы осуществить самостоятельный ремонт, нужно приобрести качественный ремкомплект, в который должен входить пакет фрикционов.

Замена фрикционных дисков

Замену фрикционов АКПП можно произвести в домашних условиях, но следует тщательно очистить помещение, в котором будет осуществляться замена фрикциона, от пыли и грязи. Залог успешности самостоятельного ремонта АКПП — это правильно подобранный ремкомплект для данной модели автомобиля, оснащённого автоматической коробкой передач.

Как правило, в такой набор входят не только фрикционные диски, но и различные прокладки, сальники и фильтры. Все эти детали являются абсолютно необходимыми, поэтому при возникновении неполадок с АКПП, в обязательном порядке устанавливаются на данный агрегат.

Ремонт АКПП производится в такой последовательности:

1. Сливается масло с АКПП;
2. Коробка снимается с автомобиля;
3. Разбирается АКПП;
4. Заменяются все детали, входящие в ремкомплект;
5. Коробка собирается и устанавливается на автомобиль.

Ремонт автоматической коробки передач осуществляется с учётом следующих нюансов:

• Масло из АКПП удаляется через сливное отверстие и шланг, который отсоединяется от радиатора АКПП;
• Основное затруднение при выполнении демонтажных работ заключается в значительном весе коробки, поэтому при наличии смотровой ямы, или специального автомобильного подъёмника, данный узел рекомендуется демонтировать с использованием трансмиссионного домкрата;
• Все подключаемые к коробке элементы обязательно должны быть отсоединены.

Для домашних мастеров, которые хорошо знакомы с устройством автомобиля, каких-либо затруднений при выполнении данной последовательности действий не должно быть.

Непосредственно сам ремонт фрикционов производится путём замены деталей, износ которых превышает предельно допустимые значения. Проверить зазор можно непосредственно на снятой корзине с фрикционами, но даже если износ незначительный, то в этом случае всё равно рекомендуется заменить все кольца, входящие в ремкомплект автомата.

Сборка коробки и установка её на автомобиль производится в обратном порядке. Все резьбовые соединения должны быть затянуты моментом, который рекомендован заводом изготовителем, при этом резьбовое соединение крупных фрагментов рекомендуется затягивать крест-накрест, чтобы прижимное усилие равномерно распределилось в местах стыковки деталей. После завершения монтажных работ в АКПП заливается  масло выше отметки максимального уровня, и производится запуск и обкатка восстановленных элементов коробки передач.

Советы и рекомендации

Износ фрикциона восстанавливаем самостоятельно только, если уверены в собственных силах, в противном случае, неквалифицированный ремонт может привести к значительным повреждениям АКПП.

Если есть возможность выбрать ремкомплект с кевларовыми фрикционами, то покупайте только такие детали для замены. Фрикционные диски из кевлара лучше отводят тепло, поэтому работа коробки будет более плавной, а нагрев масла, даже при жёстких условиях эксплуатации автомобиля, будет незначительным.

Сгоревшие фрикционы, толщина которых не соответствует необходимым параметрам для нормальной работы трансмиссии, всегда должны быть заменены на новые детали, иначе патологический процесс, может распространиться на другие детали коробки, а продолжительная работа неисправного агрегата приведёт к необходимости полной замены коробки, в запущенных случаях — и к ремонту двигателя.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Немного фоток с поля боя + про усиленные фрикционы — BMW X6 M, 4.4 л., 2010 года на DRIVE2

Заезжал сегодня на сервис, проведать Ракету и посмотреть, как идут дела с моей коробкой.
А вот и она кстати, лежит в мойке.

Гидротрансформатор аки бублик — покупать новый не надо, он вполне себе пригоден к ремонту, несмотря на то, что он неразборный.
Корпус разрезают, меняют все внутренности на новые и собирают обратно с соблюдением нужных технологий.

Пластина от мехатроника, при разборе лучше поменять.

Тот самый зип-кит от Sonnax.

Если честно, то ничего примечательного, аналогичный пакетик с всякой мелочью, как лежал на видео от Эрика…

Мануал в комплекте:

Новый набор фрикционов от ZF.

Кстати по поводу усиленных фрикционов — это тоже не ручная работа подмосковных токарей, а скорее всего продукт компании Exedy — ниже ссылка, сайт у них, конечно, не такой информативный, как у Sonnax, но в каталоге есть кит на ZH6HP, так что заказывайте и усиливайте у любых ZF-коробочников.
www.exedyusa.com/technics/
А здесь каталог, у них есть куча всего на ZF6HP26 — по сути конструктивно аналогичные коробки с нашими.
www.exedyusa.com/catalogs…Catalog_Fall_2014_web.pdf

У Sonnax тоже есть усиленных фрикционы, как раз из кевлара, судя по их сайту.
www.sonnax.com/parts?utf8…ng&commit=Filter&sort=new
Конкретных китов на коробки я не нашел, но там перечислены все размеры, которые в наличии. Надо просто внимательно подобрать. И усиливайте на здоровье))

Надеюсь, что завтра все будет готово!

www.drive2.ru

как наклеить и замена фрикционов своими руками

Новенькие автовладельцы часто спрашивают меня о том, что такое фрикционы АКПП и зачем они нужны в коробке передач. Поэтому сегодня поговорим о стальных и фрикционных дисках – элементах, которые заставляют автомобиль двигаться.

Что вы знаете о фрикционных дисках? Напишите в комментариях.

Устройство фрикционов АКПП

Опытным автовладельца хорошо знакома механическая коробка передач. Роль сцепления в ней выполняет корзина и диски. В АКПП эту же роль выполняют фрикционные диски, установленные в планетарный редуктор.

На каждом планетарном редукторе находится пакет фрикционов. Фрикционы бывают двух типов:

• бумажные. Они состоят из бумаги. Устанавливались на старые автоматы. Сейчас почти не используются;
• стальные. Это полностью стальной диск. На автоматах прошлого века стальной и бумажный диски шли вместе.

Такие фрикционы постоянно горели и выходили из строя. Ближе к началу двадцать первого века производитель заменил эти диски на цельные. Теперь с одной стороны фрикцион имел стальную поверхность, а с другой накладывалась бумажная прокладка. Такие диски назывались двусторонними. Односторонними называются те, которые состоят полностью из стали.

В наше время и последние бумага на фрикционах почти не используется. Теперь ее заменили на графитовое напыление. Графит сам по себе термоустойчивый материал. Поэтому он защищает фрикционы от перегрева и разрушения.

Графитовое напыление используется на мягких или двухсторонних фрикционных дисках. Затем идет стальной. Таким образом диски набираются по несколько чередующихся элементов. На языке механиков это называется пакет.

Внимание! Фрикционы занимают второе место среди расходных материалов, которые быстро изнашиваются. На первом месте прорезиненные и резиновые материалы: сальники муфты АКПП, уплотнители, прокладки поддона.

Двусторонние фрикционы различаются по наружному диаметру и количеству зубьев. Они находятся в постоянном движении. У стальных – размер определяется по внутреннему диаметру.

А вы определяли размеры стальных дисков, когда покупали для замены и как это делали?

Фрикционы способствуют изменению передачи АКПП. Как это происходит вы узнаете из следующего блока.

Принцип работы фрикционных дисков

Работа фрикционных дисков АКПП заключается в подаче крутящего момента на колеса транспортного средства. Каждый фрикцион установлен на солнечную шестерню. А последних здесь столько, сколько передач в АКПП.

Все солнечные шестерни собраны в одной конструкции. Одну такую конструкцию можно увидеть в четырехступенчатых или пятиступенчатых автоматах. В шестиступенчатых же может быть установлено два планетарных механизма, каждый из которых имеет по три передачи.

Принцип работы фрикционных дисков заключается в следующей процедуре:

1. Пока транспортное средство стоит, фрикционы разжаты и свободно вращаются.
2. При включении первой передачи, масло попадает из гидроблока по специальным каналам на диск и создает давление на него.
3. Диски с зубьями прижимаются друг к другу.
4. Барабан, в котором происходит процесс, передает 100 процентов крутящего момента на шестерню.

Запускается тот пакет с дисками, который отвечает за первую передачу. Вторая, третья и четвертая передача запускает соответствующие этому числу пакеты.

Внимание! Замыкает все это шествие барабан торможения, он тормозит один из комплектующих планетарной передачи. Раньше роль торможения одной передачи и переключения на вторую выполняли тормозные ленты. Сейчас же используется еще один пакет фрикционов. Он так и называется: тормозной пакет.

Вам понятны устройства и функции фрикционов АКПП? Напишите «да» или «нет» в комментариях, а мы постараемся ответить на возникшие вопросы. Если все понятно, то мы только рады. Теперь перейдем к описанию жизненного ресурса фрикционов.

Ресурс фрикционных дисков

Срок эксплуатации фрикционов производителем устанавливается на 150 000, 200 000 километров пробега. Однако фрикционные кольца имеют особенность сгорать раньше. Так происходит из-за обычного недосмотра и невнимательности автовладельца.

Даже опытному механику механический износ фрикциона АКПП бывает сложно определить. Это трудно сделать не вскрывая автомат. Так как компьютер и сканер не показывают на сколько изношены зубья фрикционов.

Часто я делаю выводы методом исключения.

1. Если автомат начинает пинаться или толкаться, то меняю масло полностью, фильтрующее устройство, проводу диагностику АКПП.
2. Если сканер не определяет ошибок, а транспортное средство продолжает двигаться, поставленное на «нейтраль», то это значит, что проблема в фрикционах. Они износились, зубья сточены.

Вы скажете, что 200 000 тысяч – это долгий срок, а фрикционные диски у меня стачиваются быстрее. Так все в том, что возможно вы не доливали или не меняли масло в АКПП. В следующем блоке я опишу причины, по которым фрикционы горят быстрее, чем это указано производителем.

Причины выхода из строя фрикционов

Причины, по которым сгорают фрикционы, редко у кого бывают просто возрастными. В основном к ним относятся:

• недостаток смазывающего средства в АКПП. Фрикционы постоянно крутятся и взаимодействуют с другими дисками в масляной среде. Но при недостатке смазки, они оказываются на воздухе. Жидкость их больше не может защитить от трения на сухую, что приводит к быстрому стачиванию зубьев;
• грязное ATF масло в АКПП. Если смазку не менять вовремя, то продукты износа разносятся по всей коробке. Они встречаются с стальными дисками и попадают между зубьев во время их работы. Это тоже влияет на быстрый износ дисков;
• недостаточная сила зажатия тоже может выводить из строя фрикционные диски. Этот процесс происходит из-за недостаточного давления. А последнее из-за загрязненного гидроблока или вышедшего из строя клапана соленоида.

Некачественная жидкость, пробуксовки при застревании на грунтовых дорогах, холодные старты в зимнее время, таскание на своем автомобиле других транспортных средств, порой превышающих размеры самого авто – все это сказывается на АКПП и ускоряет износ фрикционных дисков.

Поэтому за АКПП, как и за любым другим механическим устройством нужно следить и ухаживать.

Первая помощь АКПП при повреждении фрикционов

Если автовладелец почувствовал, что фрикционы АКПП неисправны, то необходимо сразу обратиться в ближайший сервис-центр. Желательно вызвать эвакуатор и доехать на нем до СТО. Так как дальнейшая работа автомата приведет к капитальному ремонту коробки.

Признаки неисправности фрикционных дисков коробки-автомат следующие:

• толчки, которые водитель ощущает при переключении скоростей;
• появление металлических звуков в АКПП при работающем моторе;
• водитель чувствует горелый запах масла при проверке уровня и вообще из-под капота;
• пропадает движение назад, транспортное средство может двигаться только вперед;
• передачи водитель не может переключить быстро, как он это делал ранее.

При появлении этих симптомов нужно как можно быстрее купить пакет фрикционов, масло для замены смазывающей жидкости, фильтрующее устройство АКПП. Затем приступить к разборке автомата и замене фрикционных дисков.

Замена фрикционных дисков своими руками

Замену фрикционов на АКПП можно сделать самому или в сервис-центре. Если вы понимаете и имеете представление о работе АКПП, то можете сделать это у себя в гараже. Принцип замены своими руками следующий:

1. Прогрейте коробку-автомат до рабочей температуры.
2. Установите автомобиль на яму или эстакаду.
3. Слейте смазывающую жидкость из АКПП.
4. Снимите поддон и фильтр.
5. С помощью напарника полностью демонтируйте автомат и выньте его из машины.
6. Разберите АКПП.
7. Открутите болты крепления масляного насосного колеса.
8. Снимите старые пакеты фрикционных и  стальных дисков из-под насоса. Распакуйте ремкомплект АКПП. Достаньте из него все фрикционы и установите. Замените кольца, если понадобится.
9. Замените все подшипники.
10. Соберите обратно в том же порядке.
11. Установите на автомобиль.
12. Залейте масло. Сделайте полную замену ATF.
13. Прокатитесь и проверьте уровень. Долейте, если нужно.

Во время ремонта АКПП вы увидите подгоревшие и стертые места на старых фрикционных и стальных дисках. Некоторые фрикционные накладки будут отличаться от других тем, что превратились горело-маслянистую суспензию.

При смене фрикционных дисков, особенно горелых, я рекомендую заменить тормозную ленту, масляный фильтр. В общем, нужно будет произвести частичный ремонт коробки.

Если вы когда-нибудь меняли самостоятельно фрикционные диски, напишите в комментариях о своем опыте. С удовольствием прочту.

Советы и рекомендации

Теперь вы знаете почему горят фрикционы и как их менять на автоматической коробке передач. Но, чтобы не допустить горения фрикционов, я посоветую следующее:

• в зимнее время прогревать АКПП в течение пяти минут до рабочей температуры. Это семьдесят градусов по Цельсию;
• делать частичную замену смазывающего средства через 30 тысяч километров, а полную – через шестьдесят;
• не допускать масляного голодания;
• использовать только оригинальные масла для заливки в АКПП, либо их аналоги;
• не буксовать на грунтовых дорогах и не тащить никого на буксире в течение длительного времени.

Следуя вышеприведенным правилам, фрикционы на АКПП прослужат столько, сколько отведено им производителем. А то и больше.

Если статья понравилась, ставьте лайки. Пишите в комментариях, о чем еще хотели бы прочесть на страницах нашего портала об АКПП.

akppoff.ru

Фрикционы АКПП — Замена пакетов | Неисправности

Автоматическая коробка передач представляет собой сложный элемент, который состоит из многочисленных деталей. Современные автоматические коробки передач обеспечивают максимальную плавность переключения скоростей и улучшают динамические показатели транспортных средств. Добиться подобного удалось за счёт значительного усложнения конструкции трансмиссии, которая полностью управляется электроникой. Рассмотрим поподробнее функцию фрикционов и способы продления их срока эксплуатации.



Принцип работы фрикционов в акпп

По своей конструкции фрикционы представляют собой тонкие подвижные и неподвижные металлические кольца, которые устанавливаются на планетарные редукторы. В тот момент, когда передача не включена, диски вращаются относительно друг друга в специальной смазке. При включении передачи специальный гидравлический толкатель зажимает фрикционные диски, после чего планетарный редуктор приходит в движение и передает крутящий момент от двигателя на привод. Во время поездки диски могут совершать десятки и сотни тысяч оборотов. Именно поэтому крайне важно обеспечить качественную смазку трансмиссии, что и позволит продлить срок эксплуатации фрикционов. К характеристикам фрикционных дисков можно отнести их способность выдерживать максимально высокие нагрузки. Для этого их изготавливают из специальных сверхпрочных сплавов, что и позволяет защитить их от износа и сгорания. Сгорать фрикционы  могут при длительном воздействии высоких температур. Происходит подобное при проблемах с отводом тепла и недостатком масла. Именно поэтому вам необходимо пристально следить за системой смазки коробки передач, что и позволит продлить срок службы этого агрегата.







Типы фрикционов акпп

В зависимости от вида автоматической коробки передач используется фрикционы различных типов. Это могут быть одно или же двухсторонние фрикционы. В автоматических коробках старого типа использовались односторонние диски, которые с одной стороны имели стальную поверхность, а с другой специальную накладку. В настоящее время наибольшую популярность получили двусторонние фрикционы, которые изготавливаются из сверхпрочных металлических сплавов. Накладки фрикционов впитывают масло и позволяют эффективно отводить тепло от нагревающихся в процессе работы движущихся дисков. Изготавливаются накладки из различных материалов.



Существуют одно и двухсторонние типы



Наибольшей популярностью сегодня пользуется графитовое волокно, которое позволяет длительное время сохранять свои рабочие характеристики. Накладки из графитового волокна способны эффективно поглощать тепло и не пригорают даже при экстремальных температурных воздействиях. Использование кевларовых или графитовых накладок позволяет значительно продлить срок эксплуатации фрикционных дисков. Приобрести такие накладки вы можете отдельно, и впоследствии установить их на диски. Изготавливаются накладки для фрикционов в различных типоразмерах, что позволяет с легкостью подобрать их под конкретную коробку передач.







Диагностика и проблемы

В тоже время необходимо отметить, что к пробегу в 100 – 150 тысяч километров на любой автоматической коробке передач уже появиться первые проблемы с фрикционными дисками. Проявляется подобное в задержках или резких рывках при переключении передач. Сложность диагностики состоит в том, что механический износ фрикционов сложно определить, не вскрывая коробку передач. Мастеру для точного определения проблемы с фрикционами необходимо провести вскрытие коробки передач. Выполняется демонтаж трансмиссии, после чего она вскрывается и производится осмотр состояния фрикционных дисков. В том случае, если имеется существенный износ этого элемента, производится его замена. Сами фрикционные диски акпп различаются в зависимости от вида трансмиссии.





Так выглядят изношенные диски





Замена фрикционов АКПП

Устанавливаются фрикционы пакетами на каждую планетарную передачу. При этом износ даже в одном пакете может быть неравномерным. Специалисты до сих пор не имеют единого мнения о том, как менять фрикционные диски. Кто-то рекомендуют менять лишь изношенные диски, а не целый пакет. Тогда как другие специалисты утверждают, что при замене только лишь отдельных износившихся дисков в скором времени возникает необходимость производить снова сложный ремонт коробки.



Замена фрикционных дисков очень трудоемкий процесс





Именно поэтому рекомендуется при необходимости ремонта и замены фрикционов выполнять их замену сразу пакетами, что позволит избавить автовладельца от необходимости в ближайшем времени заново производить подобные ремонтные работы. Замена фрикционов акпп должна выполняться исключительно профессиональными специалистами.





Несмотря на кажущуюся легкость выполнения замены — провести подобную работу самостоятельно не представляется возможным. В первую очередь подобное объясняется необходимостью производить демонтаж коробки с автомобиля. Выполнить подобную операцию можно только лишь при наличии у вас специального профессионального оборудования. Кроме того определить износ фрикционов может только лишь профессиональный специалист.



Обучающее видео: замена фрикционов акпп



Поэтому мы не рекомендуем вам пытаться экономить на использование услуг профессиональных специалистов из сервисных ремонтных центров. Опытный мастер сможет провести все необходимые ремонтные работы буквально в течение нескольких дней. Автовладельцу лишь необходимо учитывать, что стоимость таких ремонтных работ в силу их повышенной трудоемкости может иметь достаточно высокую стоимость. Тогда как сами пакеты фрикционов имеют не слишком высокую стоимость. При необходимости проведения ремонтных работ и замены фрикционов следует помнить о том, что рекомендуется выбирать расходники от тех производителей, которые зарекомендовали себя с наилучшей стороны. В идеале это должны быть либо оригинальные запчасти или же производители, одобренные самим изготовителем автомобиля. В данном случае вы сможете гарантировать проведение качественных ремонтных работ и отсутствие каких-либо проблем в эксплуатации автоматической коробки передач в будущем.

akpphelp.ru

Комментарий к известному видео Эрика Давидыча / Ремонт АКПП-центр в Кирове

Не в первый раз меня просят прокомментировать известное видео «Технарь часть №1(АКПП)» http://www.youtube.com/watch?v=NHpOEPT0VtQ.

Наконец, решил оформить все это в письменном виде.

Давидыч, в своей эмоционально-напористой манере преподносить информацию, запугал половину владельцев автомобилей с автоматом. На самом деле не все так страшно.

Итак по порядку: На видео представлена АКПП ZF6HP28X. Это важно, тк все написанное ниже относится только к этому типу коробок. Другие АКПП имеют свои особенности и типичные неисправности.

Сначала из коробки достали пакет фрикционов, якобы сгоревших «наглухо». Конечно, сложно сказать, по видео, об износе деталей, но, тем не менее, я увидел только следы перегрева стальных дисков, скорей всего, являющегося следствием агрессивного стиля вождения, и согласно ремонтным мануалам, такие следы, в определенном количестве, допускаются в случае, если диски не искривлены. Как выглядят на самом деле сгоревший «наглухо» пакет показано на Рис.1.

Рис.1. Сгоревшие «наглухо» фрикционы.

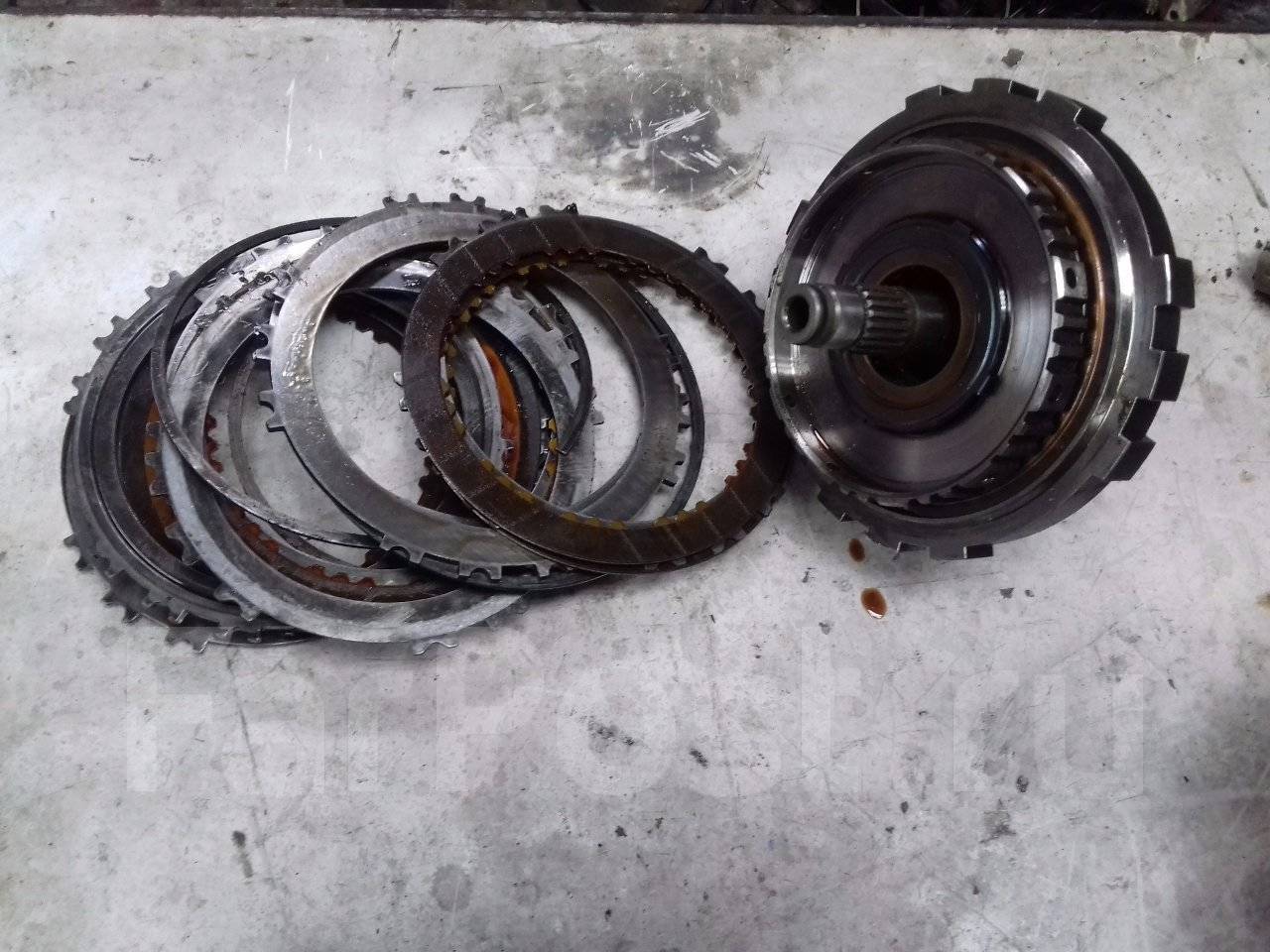

Как выглядит барабан в котором находился сгоревший пакет показано на Рис. 2.

Рис.2 Барабан со сгоревшими в утиль фрикционами.

На видео, на барабане, из которого достали пакет фрикционов, нет следов перегрева, поэтому, пакет, вполне вероятно, скорей жив, чем мертв.

Теперь о главном, о том, что более всего потрясло зрителей и, видимо, самого Эрика, это то, что фрикционы сделаны из картона. На самом деле они сделаны из целлюлозы и ничего плохого в этом нет, это обычный материал, подобранный по необходимым требованиям. То, что из целлюлозы делают еще и картон, совсем не значит, что они имеют с фрикционными накладками одинаковые свойства. Целлюлозные накладки фрикционов в данном случае имеют лучший набор характеристик для работы в данных условиях.

Кевларовые, так называемые усиленные, фрикционы, которые собираются установить в коробку, могут дольше сопротивляться перегреву и имеют повышенную прочность, что более важно для коробок, которые эксплуатируются в жестких условиях, и меньший ресурс(!) таких фрикционов отходит на второй план. Поэтому, если вы не собираетесь участвовать на своей машине в гонках Ле-Мана, то лучше использовать именно целлюлозные фрикционы, как более долговечные.

Кстати, по идее можно также возмутится и по поводу использования кевлара, он же сделан из какой-то непонятной черной жижи добываемой из под земли. Целлюлоза такой же продукт химической промышленности как и кевлар. В таком духе, можно предъявить претензии всем производителям всего на свете, за то, что они используют в производстве дары природы.

Более подробно о фрикционах и материалах, из которых их делают, можно прочитать здесь. http://www.transakpp.ru/uslugi/frictions-steel.html.

Теперь поговорим о цвете фрикционов, на основании которого пришли к выводу о сгоревшем наглухо пакете. Если вы посмотрите внимательно видео и сравните с Рис. 3, то увидите, что сначала был разобран пакет B (Direct Clutch 555), затем сравните с Рис. 4, на котором изображен комплект оригинальных фрикционов.

Рис. 3 Деталировка АКПП ZF6HP26…28.

Рис. 4. Комплект оригинальных фрикционов.

Затем из коробки извлекается задняя планетарка и пакет D (Low/Revers Clutch, 114), который на видео называют задней скоростью, хотя этот пакет работает также на первой передаче. Отметим так же, что пакет B, якобы сгоревший, также используется на задней передаче, которую, как утверждает Давидыч, он не жег =) (Рис. 5). Цвет фрикционов сравниваем с Рис. 4.

Рис.5 Таблица работы муфт на различных передачах.

Итак, мы видим, что фрикционы соответствуют тому цвету, которого они и были изначально. Кстати, разный цвет говорит о разном наполнении фрикционного материала для разных муфт, т. е это не просто «прессованный картон».

И еще, в 99% случаев фрикционы выходят из строя, не из-за материалов, из которых они сделаны, а из-за неисправности гидравлической части АКПП или жестокой нерасчетной эксплуатации. Причем 1% я оставил чисто из принципа «никогда не говори никогда», мне на самом деле другие случаи не встречались.

Утечки, возникающие, вследствие износа уплотнений, неправильное управление потоками масла приводят к падению давления в муфтах, и, как следствие, падению сжимающей пакет силы, что и приводит к проскальзыванию и аварийному износу фрикционов.

Таким образом, если управление муфтами в порядке, то фрикционы могут работать практически вечно и не могут являться причиной выхода АКПП из строя.

Теперь, о том что не вызвало такую бурю эмоций , как картонные фрикционы, но на самом деле является корнем зла, той самой первопричиной их(фрикционов) выхода из строя. Перечислим героев:

Это втулки, ресурс которых действительно вызывает много вопросов к ZF, нам попадались экземпляры, износ, которых достигал критического износа, уже в 50 ткм. Скорей всего, что именно они, а не фрикционы, вызывали ошибки по недостоверному передаточному отношению и являлись причиной попадания АКПП в ремонт.

Это износ клапанов, соленоидов-регуляторов в гидроблоке, который приводит к утечке масла и неправильной работе гидросистемы. Причиной этого кроме низкого качества деталей вкупе с неоправданно большими сроками замены масла является все увеличивающаяся сложность самого мехатрона, продиктованная постоянно ужесточающимися экологическими требованиями.

Хорошо, что существуют фирмы типа Sonnax, TransGo, которые выпускают различные детали для модернизации и ремонта АКПП, что позволяет избегать дорогостоящих замен целых деталей при ремонте АКПП и способствуют успешному восстановлению этих коробок с ресурсом значительно превышающим заводской.

И так подведем итог:

Как видите, это видео больше носит популистский характер, чем отражает реальное положение вещей. Акценты расставлены неверно, что вводит обычного пользователя АКПП в заблуждение.

Но, тем не менее, я соглашусь с общим посылом этого видео, действительно, современные автомобили становятся все менее и менее надежными, и причин этому много — это тема отдельной статьи. Но паниковать по этому поводу не стоит. Ведь никого уже давно не удивляет, что бытовая техника, продаваемая в магазинах, стала одинаково одноразовой, невзирая на именитость или неизвестность марки, а ее надежность зависит в основном от цены. А сейчас и автомобиль стал просто бытовой техникой, рассчитанный на определенный ресурс, и не более того.

При написании статьи были использованы материалы с сайтов http://www.atpshop.ru, http://www.transakpp.ru.

Автоматические трансмиссии 2016г

Кулдов Михаил

www.akpp-kirov.ru

Возможности тюнинга АКПП, плюсы и минусы

Прежде чем приступить к рассмотрению данной темы, необходимо определиться с некоторыми аспектами.

1. Какие цели преследуются при выполнении тюнинга  АКПП:

а) увеличение  надёжности, долговечности запаса прочности.

б) изменение характеристик: крутящего момента на старте, передаточных чисел, скорости переключений, момента включения гидротрансформатора динамики предельных скоростей езды.

в) устранение каких-либо уже имеющихся проблем.

2.   Какие существуют методы тюнинга.

а)  Химический – специальные ATF, тюнинг – присадки, жидкости модификаторы, победители трения металла, жидкости реабилитирующие прокладки и резиновые уплотнения, другие чудодейственные средства, улучшающие характеристики, устраняющие проблемы и продлевающие срок службы АКПП по утверждению их производителей. Обычно родина таких чудо средств США.

б)    Качественный – изменения качества  материалов,  из которых изготовлены запчасти и их конструкции без изменения выходных характеристик и функциональности.

в)   Конструкционный (глубокий) – изменение конструкции запчастей и агрегатов с целью преобразования выходных характеристик АКПП:  крутящего момента , усилия на старте, передаточных чисел, скорости переключений, момента включения блокировки гидротрансформатора, смещение диапазонов переключения относительно.

г)  Программный – изменение алгоритмов переключения и адаптации методом перепрограммирования  и перерегулировки.

Теперь по очереди рассмотрим все методы тюнинга и оценим, что положительного они могут принести, какие возможности и последствия ожидаются в результате их применения.

Химический тюнинг

1. Жидкость для промывки  АКПП, например “LUBEGARD”, “HI-GEAR”,”AUTOMATIC TRANSMISSION FLUSH”  применяется перед полной аппаратной заменой масла для многократного усиления моющих свойств  ATF. Заливается в АКПП, после чего машина эксплуатируется на всех режимах в течении 10 – 20 минут, вымываются все остаточные отложения, после чего проводится полная замена ATF.  Положительный эффект: максимально вымываются все продукты износа и разложения даже из трансформатора. Уже повреждённой или сильно изношенной по причине вымывания  “полезных ” отложений  в уплотнениях, в местах износа и их разгерметизации, или эффекта “тромба”  (окончательного засорения масляных каналов) крупными элементами отмывшихся продуктов износа.
2. Присадки герметики: например WynnS AUTOMATIC TRANSMISSION STOP LEAK  используются для устранения течей в стоках АКПП. Заливается при возникновении течи в рабочую жидкость на 1-3 тыс. км до полного её прекращения. После чего проводится полная замена ATF без промывки. Положительный эффект:  устраняются утечки ATF из АКПП без дорогостоящей разборки. Отрицательны эффект: нарушается работа  соленоидов, механических клапанов и плунжеров, возможен эффект “зависания”. Иногда забивает масляные клапаны гидроблока.
3. Присадки кондиционеры металла: например” Hi GEAR TRANS EXTEND  WithER” тюнинг для АКПП “реагент 2000” заливается на весь срок службы ATF до следующей замены. Положительный эффект: снижает трение в подшипниках и зубчатых зацеплениях, снижает износ трущихся металлических деталей, чем увеличивает их долговечность. Отрицательный эффект: снижается сцепление фрикционных дисков, провоцируя их пробуксовку, что ведёт к их износу.
4. Присадки для реабилитации резиновых поршней и уплотнений в  АКПП: например “TRANS-X K&W”. Положительный эффект: иногда приводит ненадолго в чувства потерявшие эластичность поршни и уплотнительные резинки, может нормализовать работу АКПП на продажу. Отрицательный эффект: присадки содержат комплекс растворителей вызывающий частичное набухание и размягчение резинок. Из-за  чего они изменяют свою структуру и быстро изнашиваются.
5. Универсальные присадки типа “ XADO-1 stage transmission”  обещающие все положительные эффекты одновременно. Нужно отметить, что в составе любой ATF (даже самой дешёвой) присутствуют все необходимые присадки для оптимальной работы АКПП, оптимальность состав и пропорции которых определяются серьёзными научными исследованиями. На рынке предлагается огромный ассортимент присадок модификаторов  и ревитализантов как от солидных производителей типа “Hi GeaR” так и не понятного происхождения. Обещания фантастического характера: зарастание металлических износов, модификация поверхностей на нано уровне, восстановление всевозможных свойств, победа над трением и шумом. Некоторые составы действительно вызывают положительный эффект, но, к сожалению, на крайне короткий срок которого обычно не хватает, на то, чтобы доехать до рынка и продать  доверчивому покупателю ваше  авто. Отрицательные последствия чудо лекарства не заставят долго ждать. По-моему, это даже как-то не этично. Мне чем-то это напоминает торговлю БАДами в наших аптеках – кто верит, тому помогает .

Физико-химический тюнинг

Состоит в проведении цементации и закалки в различных средах металлических  деталей требующих усиления конструкции, для чего детали выдерживаются при  высоких температурах в растворах и расплавах различных неорганических и органических соединений с последующим охлаждением по специальной технологии. Это крайне дорогостоящий, но достаточно эффективный метод.

Положительный эффект:  даёт серьёзное увеличение прочности металлических поверхностей деталей.

Отрицательный эффект:  требуются возможности высокотехнологичного заводского производства, в кустарных условиях обычно результат бывает плачевным.

Качественный тюнинг

Качественный тюнинг  направлен на улучшение технических характеристик путём изготовления деталей из более износостойких и продвинутых материалов иногда с изменением их конструкции с целью увеличения надёжности. Обычно это изготовление  суппортов и корпусов сцепления из более высоколегированных и более дорогостоящих сплавов, замена подшипников скольжения (биметаллических втулок) на игольчатые подшипники с вращающейся отсекающей втулкой, встраивание стальных сепараторов в насосы с алюминиевыми ступицами, замена стальных уплотнительных колец тефлоновыми и наоборот, замена бумажных прокладок на полимерные, уплотнительных резинок на силиконовые и полимеры высокого давления, замена фрикционов с картонными накладками на кевлеровые металлокерамические и карболовые, установка дополнительного радиатора охлаждения, поддона увеличенной маслоёмкости. Изготовлением таких деталей занимаются такие фирмы как SONNAX (доработанные узлы и запчасти), ALTO products corp Ray bestos (спортивные фрикционы и стальные диски). К сожалению ассортимент подобных изделий крайне ограничен поэтому очень часто доработки проводят самостоятельно или в кустарных условиях, что не даёт необходимого качества .

Положительный эффект: при правильном расчёте даёт многократное усиление прочности, возможность значительного увеличения  мощности двигателя, комфортность езды не ухудшается.

Отрицательный эффект: крайняя дороговизна заводских тюнингованных запчастей (например, комплект кевларовых фрикционов на АКПП стоит от 1 500 до 3 000 $), ошибки в расчётах при переделке   конструкций, плохое качество кустарных изделий.

Конструкционный тюнинг

Конструкционный (глубокий) тюнинг ведётся по всем направлениям.

Гидротрансформатор: в простейшем случае устанавливается с меньшего объёма двигателя для передачи большего крутящего момента на старте в режиме гидродинамической передачи, быстрее переключается на жёсткую блокировку при большом крутящем моменте двигателя. Усиливаются лопатки  турбинного и насосного колеса, устанавливается кевларовая накладка на блокировку Г/Т  устанавливается усиленная обгонная муфта реакторного колеса , меняются опорные подшипники и шайбы. В лучшем случае покупается заводской спортивный  Г/Т или делается на заказ – цена от 800 до 2 000 $ .

Система охлаждения: устанавливается дополнительный радиатор, коммутирующийся к штатной системе охлаждения масляным термостатам, либо термодатчик  с электроклапаном (эта штука обязательна, в противном случае зимой АКПП будет замерзать и испытывать жестокий износ на холодную).

Масляный насос меняется  на агрегат большей производительности за счёт увеличения объёма кочерги и шестерёнчатой пары. Это необходимо для увеличения общего давления в магистралях и устранении его флюктуации (этот узел из разряда чудес в заводском понимании встречается редко, а кустарное изготовление крайне сложно).

Гидравлическая плита дорабатывается путём притирки частей с целью устранения утечек давления в зазоры и избавления от бумажных прокладок. Устанавливаются тюнингованный комплект соленоидов большей производительности и быстродействия. Перекалибруются отверстия в сепараторной пластине и жеклёрах. В механической части АКПП проводятся все мероприятия описанные в разделе “качественный тюнинг”, плюс в корпусах сцепления уменьшается зазор за счёт подбора спортивных фрикционов и стали соответствующей толщины (обычно большее количество более тонких элементов). Подбирается планетарный ряд с  повышенным значением передаточных чисел первых скоростей , желательно то же из группы PERFOMANS.

Программный тюнинг

Программный тюнинг (относится к глубокому) возможен только на АКПП имеющих регулируемое адаптивное управление (в противном случае придётся переделывать или создавать другой блок управления, что представляется слабо возможным) требуются следующие изменения алгоритмов функционирования.

1. Изменение естественного значения точки  STALL SPEED без блокировки тормозов точка трогания автомобиля с места с 2 000 об/мин  до 3 000 об/мин  двигателя (для повышения динамичности старта, он должен проходить на более высоких оборотах).
2. Сократить до минимума длительность момента до включения жёсткой блокировки трансформатора (необходимо для передачи большего усилия).
3. Согласование подачи сигнала на переключение АКПП при 3 500 – 4 000 об/мин. Весь этот грандиозный набор мероприятий есть смысл проводить в случае увеличения мощности двигателя в 2 – 3 раза до 400 – 800 л. с. Либо при проведении СВОПА (замены двигателя на значительно мощнее), в противном случае система работать не будет и даже при этом переключение будет выполняться крайне жёстко даже когда всё будет выполнено корректно с правильными расчетами, что несомненно под силу только очень квалифицированными в области тюнинга АКПП специалистами. В заключении, чтобы охладить пыл желающих изнасиловать своё АКПП скажу, что сколько – нибудь ощутимый эффект от такого тюнинга начинается при дополнительном вложении относительно стоимости обычного ремонта от 3 000 $ и заканчивая 10 – 15 000 $.

www.zfmaster.ru

Sonnax Zip Kit для АКПП — BMW X6 M, 4.4 л., 2010 года на DRIVE2

Многие из вас, конечно, помнят известное видео про наши коробки от Эрика Давидыча.
Для тех, кто не видел, то вот оно:

Фрикционы из кевлара оставим более преданным фанатам ремонта коробок ZF, а в этом посте я расскажу про интересный и относительно гуманный по ценнику улучшайзинг для нашей коробки ZF6HP28X.
Если включить видео на 14м47с, то можно увидеть, как они дружно обсирают резиновую торцевую внутреннюю заглушку (или я хз как ее назвать по-научному, может кто поправит — буду признателен), а потом гидроаккумулятор с резинкой, который они заменяют на пружинку и стаканчик.
Оказывается это не изобретение авторов ролика и не ноу-хау, это не казтомный эксклюзивный хенд-мейд, а вполне себе мануфактурное решение от компании Sonnax.
Они делают мешок всяких разных модифицированных деталюшек для разных коробок, в том числе и наших, ассортимент можно посмотреть тут:
www.sonnax.com/units/418-ZF6HP28
А для таких, как я, у Sonnax есть целый готовый кит для гидроблока аки мехатроник.
Вот он:

Комплект состоит из запчастей модифицированной конструкции, установка которых предотвращает потерю давления в контурах мехатроника, давления в режиме «Reverse», управления сцеплением и питания соленоидов. Для установки этих запасных частей не требуется никаких специальных инструментов или доработок напильником — как говорится, plug and play.
Состав кита:
— Втулка клапана регулятора давления
— Комплект внутренних торцевых заглушек с уплотнительными кольцами
— Комплект гидроаккумуляторов
— Сменные уплотнительные кольца для соленоидов
— Гайка для тестирования
— Торцевая заглушка для тестирования
— Комплекты из бустерного клапана и втулки управления сцеплениями A и E (2)
— Комплект торцевых заглушек с уплотнительными кольцами

Как мы видим, там те самые пружинки-стаканчики и модифицированные заглушки с уплотнительными кольцами — те самые, что мы видим на видео.
Ценник в принципе гуманный на этот наборчик, около 7т.р., плюс тысяч 5 на сбор-разбор-промывку гидроблока и установку этого кита.
Думаю поставить себе такой, плюс 12 тысяч к общей смете.
Когда будем ставить его, то сделаю сравнение штатный деталей и модифицированных, постараюсь сделать хороший фото обзор.

www.drive2.ru

Ремонт АКПП своими руками… реально? Ч.1. Фрикционы. — Mazda MPV, 2.5 л., 2001 года на DRIVE2

«Не рассматривать данную запись, как руководство, мануал или посыл к бездумным действиям. Это всего лишь небольшой фотоотчёт, в котором нет многих нюансов. Не кидайтесь на амбразуру, не обдумав и не взвесив все за и против. Запомните, если это получилось у одного, не факт, что получится и у другого. Руки у всех разные и растут из разных мест. Хоть книжка по биологии и говорит нам обратное.»

Всем, привет!

Когда-то, года три назад, я вступил в эту непонятную и непривычную для меня кампанию. Кампанию любителей автоматических коробасов. Да, ручка, это здорово, ручка, это весело и задорно, а «автомат», он для лентяев и вообще, ломается часто, и бенза больше жрёт, и т.д. Ну именно так я и думал тогда. А почему? Да потому что никогда толком и не ездил на нём. Ну так, бывали иногда такие авто в работе. То есть, загнал-выгнал, доставил до клиента. Не более.

Но всё изменилось, когда нежданно негаданно я приобрёл МПВ. Сначала были непонятки, а что тут, а как тут? Но пока гнал от места покупки до места постоянного пребывания мнение об «автомате» кардинально менялось с каждой сотней километров.

Да ребят, «автомат» это круто, «автомат» это весело и задорно, но… только если он стоит в паре с хорошим (тире большим) двигателем и… исправно работает.

На данной МПВ он исправно работать не хотел. Спасибо предыдущему хозяину за это. Короб, да как и весь автомобиль, убивался нещадно. Что и стало причиной его («автомата») поломки. Об этом я уже описывал ТУТОЧКИ, поэтому не вижу смысла снова расписывать.

Потом были некоторые трудности «с переводом». А потом наступила (для меня) новая эра. Я начал эти самые «автоматы» ремонтировать.

И, естественно, тренировался на своём. Об этом я тоже писал. По ссылке выше вы найдёте об этом ссылки.

К слову. После капремонта на одометре добавилось тысяч пятьдесят километров. Всё летает.

Но в тех ссылках рассказа нет, только фоты в основном и ссылки на сторонние ресурсы.

Сейчас же, я хочу расписать эту тему более подробно. И в будущем, на вопросы пользователей о ремонте «автомата», буду давать эту ссыль. Это будет немного копипаст, немного моё. Но постараюсь соединить всю инфу по нашему коробасу воедино.

Поехали.

Вся тема будет основана на базе уже снятой АКПП G4AEL 1997 года. Больших изменений с более ранними — нет. По возможности буду давать каталожные номера деталей, но в магазинах и складах, могут оказаться аналоги/заменители и иметь свой номер. Желательно иметь с собой образец при покупке новой детали.

Этот коробас устанавливался не только на Мазду МПВ, но и на другие авто. Просто дам их список:

Авто / Модель / Год выпуска / Привод / Двигатель / Модель АКПП / Альтернативное имя
FORD / PROBE / 90-93 / 4 SP FWD / L4 2.2L V6 3.0L / 4EAT-G / G4A-EL
FORD / PROBE GT / 94-97 / 4 SP FWD / V6 2.5L / 4EAT-GF / GF4A-EL
MAZDA / 323 / 90-01 / 4 SP AWD / L4 1. 6L / GF4A-EL
MAZDA / 626 / 86-93 / 4 SP FWD / L4 2.0L V6 2.5L / G4A-EL
MAZDA / 626 / 00-06 / 4 SP FWD / L4 2.0L / GF4A-EL
MAZDA / CAPELLA/WAGON / 00-02 / 4 SP FWD / L4 1.6L 1.8L 2.0L 2.2L V6 2.0L 2.5L / GF4A-EL
MAZDA / FAMILIA / 00 / 4 SP FWD / L4 2.0L / GF4A-EL
MAZDA / MILLENIA / 95-03 / 4 SP FWD / V6 2.3L 2

www.drive2.ru

Фрикционы для 5eat (Jatco JR507E) — Subaru Tribeca, 3.6 л., 2007 года на DRIVE2

Ремонт коробки возобновился с приходом заказанного гидроблока из Эмиратов. Пока шел гидроблок, закупался фрикционами.
Сперва хотел купить в Москве в одной большой фирме фрикционы по очень хорошей цене, но они не захотели отправить в Украину, поэтому пришлось искать здесь. В процессе поиска я узнал интересные вещи о фрикционах.
1. Фрикционы до $3 за штуку. Обычно Китай, например Lintex. Отзывы неоднозначные. Кто-то говорит, что быстро стерлись, у кого-то ходят нормально. Но у них очень большой ассортимент и фрикционов и дисков.
2. Оригинальные фрикционы subaru, практически не продаются отдельно. Есть поштучно только на узел reverse, остальные комплекты продаются только узлом в сборе.
3. Фрикционы Raybestos (usa). Хорошие фрикционы, но их также нет на все узлы.
4. Фрикционы Exedy (usa). Некоторые говорят, что это фрикционы ОЕМ, то есть те, что ставит subaru, хвалят. С виду они действительно напоминают родные фрикционы.
5. Фрикционы Alto (usa). Хорошее качество. Но есть мнение, что эти фрикционы мягче, из-за этого у них идет так называемая притирка, и при притирке частички попадают в масло и на магнит.

Мне посчастливилось купить три родных фрикциона на узел reverse.

Полный размер

Остальные фрикционы я купил фирмы Alto, т.к. они были в наличии. Они серого цвета в отличие от фрикционов subaru и exedy.

Полный размер

Фрикционы узла трансфер мало кто делает из производителей, узел в сборе стоит порядка $100, но я тоже нашел их alto, они правда другого цвета (справа родной фрикцион).

Полный размер

Фрикцион и диск узла high/low. Самая изнашиваемая часть, фрикцион стерся до металла, начал выедать сам диск.

Пришлось для этого узла покупать и новые диски raybestos.

Полный размер

А это фото фрикционов exedy, очень похожы на родные.

www.drive2.ru

Что такое фрикционы в АКПП: замена своими руками

Автоматическая коробка передач представляет собой востребованный вариант трансмиссии, преимущество которой заключается в том, что она обеспечивает комфортное управление автомобилем. Одним из составляющих элементов данного агрегата являются фрикционы.

Фрикционы АКПП имеют форму кольца, выполнены из прочного металла. Они размещены на планетарных редукторах. Так как при активизации передачи фрикционы начинаются вращаться, чтобы снизить трение, изделия имеют смазку.

Фрикционы могут быть односторонними или двусторонними. Как правило, современные версии авто имеют второй вариант. На ряде версий КПП данные запчасти могут располагаться снаружи корзины ведущего вала.

Современный рынок предлагает специальный кевларовые фрикционы для АКПП. Их особенность в том, что они хорошо переносят возникающие нагрузки. Все благодаря тому, что в их входит качественное сырье.

Причины преждевременного выхода из строя АКПП

Отмечается несколько причин того, что составляющие элементы трансмиссии выходят из строя, основная из которых – это несвоевременно пройденное ТО. При данной процедуре подлежат обязательной диагностике все составные части автомобильной системы, начиная от моторного отсека, заканчивая оптикой.

Дополнительной причиной быстрого выхода из строя АКПП является использование некачественных смазочных материалов. Результат этого – износ фрикционов (механизм сцепления между шестернями). Данные комплектующие детали имеют длительный рабочий ресурс.

Первые проблемы с коробкой могут возникнуть после 150000 км пробега. Однако если автомобиль эксплуатируется водителем с нарушениями правил вождения, составляющие механизмы КПП могут преждевременно износиться. Следствием этого нередко является невозможность активизации одной или нескольких передач.

С чем связаны поломки фрикционов?

АКПП требовательны в уходе. Именно поэтому следует своевременно производить необходимые работы по уходу за ней. О наличии поломок фрикционов может свидетельствовать затрудненная смена скоростей. Замена фрикционов АКПП может быть осуществлена своими руками.

Среди причин возникновения поломок следует выделить:

• использование некачественного трансмиссионного масла,
• забитый продуктами износа масляный фильтр,
• недостаточный уровень масла в коробке,
• часто осуществлялись буксировки,
• естественный износ деталей.

Все это приводит к быстрому износу фрикционов. Из-за этого переключение передач может происходить с затруднением.

Горючее на транспортном средстве нужно менять в соответствии с предписанными требованиями ТО. Причина того, что забился масляный фильтр – применение низкокачественной жидкости.

Периодически следует контролировать уровень масла в КПП. Данная процедура должна осуществляться на ровной поверхности. Учитывая это, автомобиль нужно загнать на эстакаду, после чего стоит открыть доступ к автоматической коробке.

В том случае, если во время плановой проверки горючего, было обнаружено, что жидкость приобрела темный цвет, неприятный запах, масло подлежит обязательной замене. Недопустимо совершение дальнейшего вождения за рулем автомобиля, так как испытывают нагрузки не только составляющие механизмы трансмиссии, но и двигатель. Все это ведет к их скорой поломке. Как правило, необходимость в замене трансмиссионной жидкости возникает после 40000 км пробега.

Рекомендуется заливать в систему трансмиссионное масло той марки, что было ранее добавлено производителем.

Осуществить проверку уровня масла возможно с помощью специального щупа. Однако ряд моделей авто не имеет данного прибора. Учитывая это, проверить уровень жидкости можно через заливочную пробку. Процедуру по замене трансмиссионки возможно произвести своими руками.

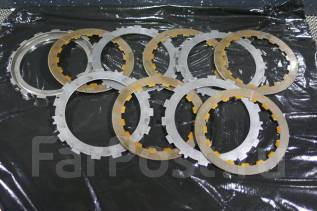

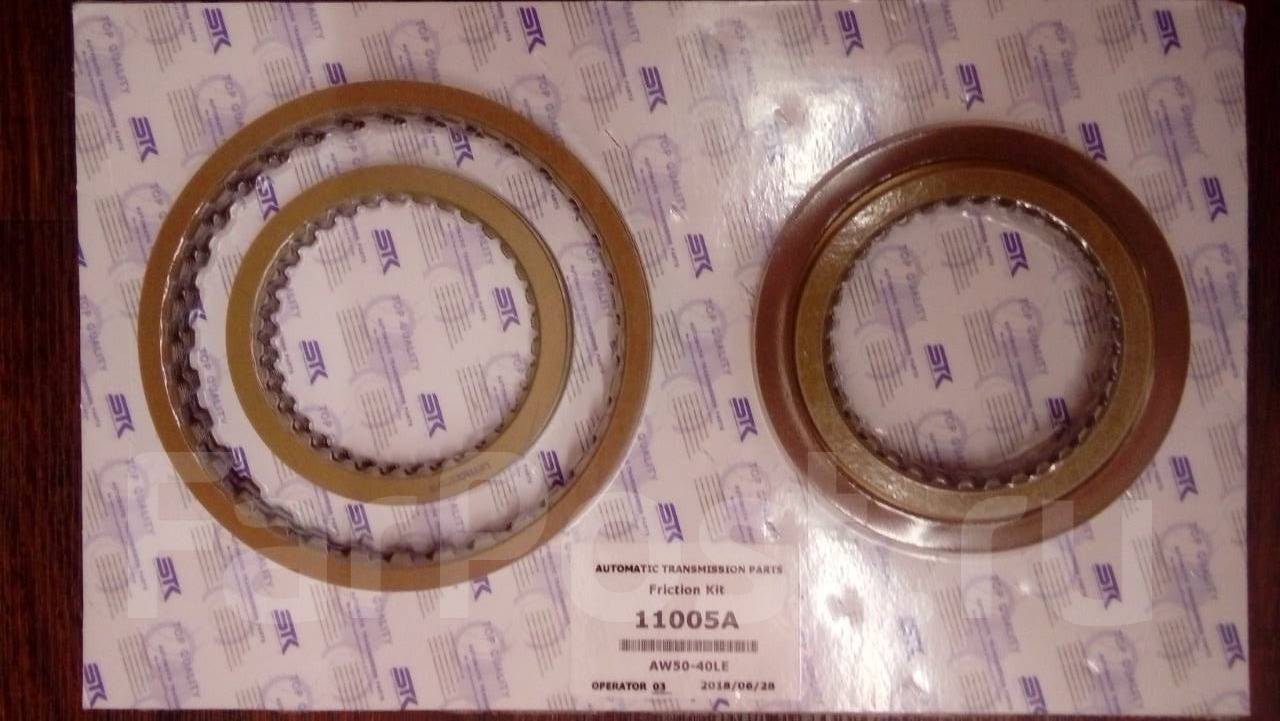

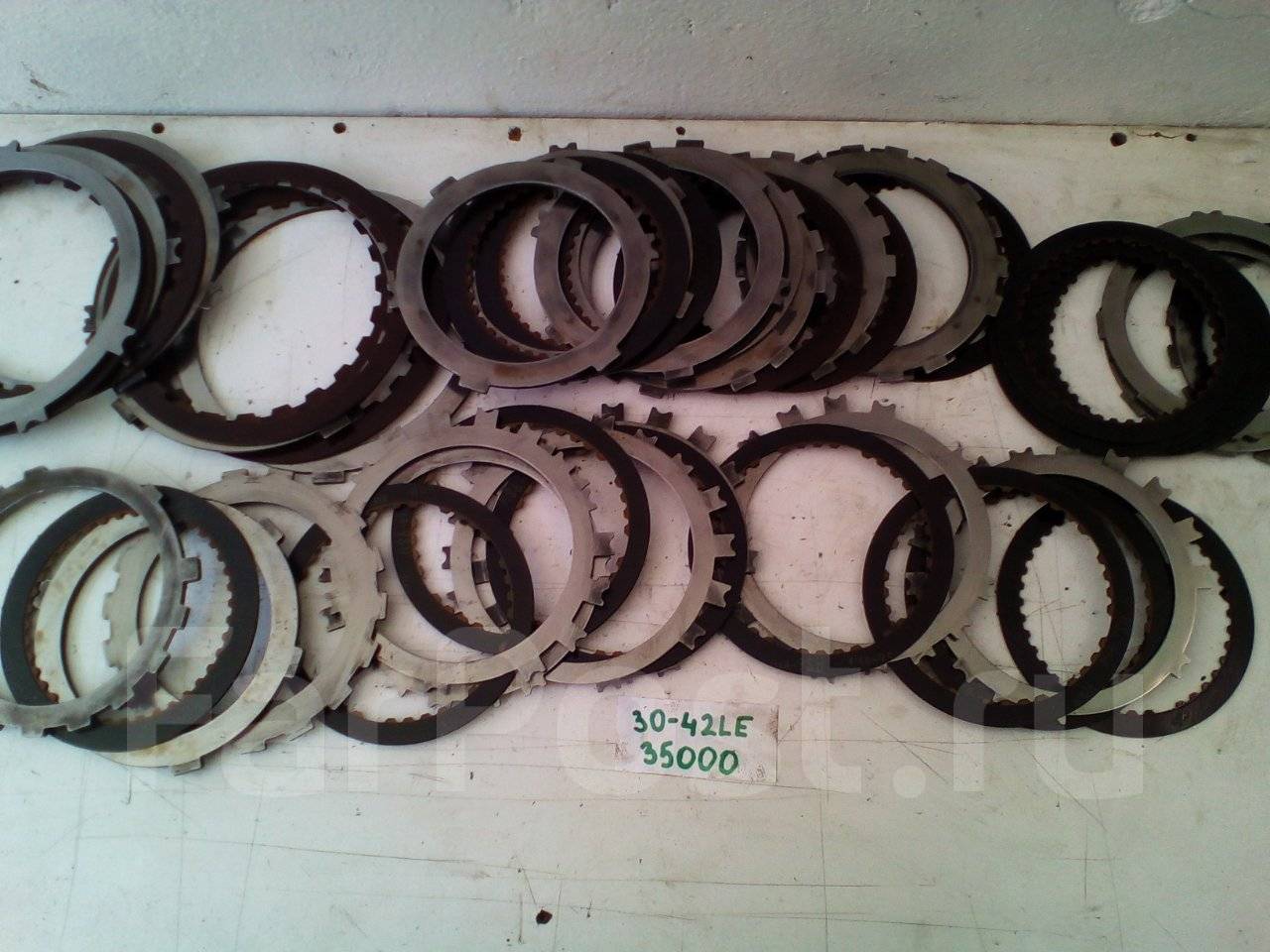

Когда нужна замена фрикционных дисков?

Если придерживаться агрессивного стиля езды, к 100000 километрам могут появиться первые проблемы с фрикционными дисками. В частности, это появление резких рывков при смене передач. Для точного определения характера имеющейся поломки следует демонтировать КПП, после чего осуществить ее вскрытие.

Если фрикционные диски АКПП изношены, может появиться металлический шум на холостом ходу.

Как заменить своими руками фрикционные диски? Чтобы снять диски, необходимо открутить болты крепления корпуса масляного насоса. Далее снимаются стопорные кольца, обойма блоков фрикционов. При этом важно соблюдать очередность демонтажа деталей. Необходимо удалить диски и фрикционы, после чего стоит приступать к снятию барабана, чтобы обеспечить доступ к тормозной ленте и иным комплектующим запчастям. В том случае, если лента имеет повреждение, она нуждается в замене.

Чтобы вытащить поршень, необходимо снять крышку масляного фильтра. Поршень подлежит разборке и промывке. Деформированные механизмы нуждаются в замене.

Таким образом, чтобы фрикционный механизм на коробке «автомат» не вышел преждевременно, следует не пренебрегать сроками замены масла, фильтра, использовать горючее соответствующего класса.

Загрузка…

dorpex.ru

Как работает Автоматическая Коробка Передач (АКПП)?

Довольно часто раньше можно было услышать, что автоматическую коробку переключения передач (АКПП) выбирают преимущественно женщины из-за неумения обращения с «механикой». Однако сейчас многие поняли, что АКПП – это удобство и комфорт при вождении. В этой статье мы предлагаем разобраться устройстве автоматической коробки передач.

Так как же устроена автоматическая коробка переключения передач?

Когда двигатель начинает свою работу, его мощность, обороты и крутящий момент минимальны, хотя для того, чтобы начать движение, нужны именно максимальные показатели мощности, оборотов и крутящего момента. Однако при хорошем разгоне максимальной мощности, больших оборотов и крутящего момента не требуется, хотя двигатель как раз и работает во всю мощь в этот момент. Компенсирует подобный недостаток трансмиссия, преобразуя и передавая на колеса в нужный момент определенное передаточное число.

В отличие от механической, автоматическая трансмиссия без участия водителя выбирает соответствующее на данным момент движения передаточное число. Она является своеобразным связующим звеном между двигателем внутреннего сгорания и ведущими колесами. Ведь просто передать крутящий момент и мощность от двигателя к колесам недостаточно, нужно его еще и качественно преобразовать. Эту задачу и выполняет автоматическая трансмиссия.

Устройство автоматической коробки передач конструктивно состоит из (для визуализации сравним здесь АКПП с МКПП):

• Гидротрансформатора, который в МКПП соответствует сцеплению.
• Планетарного ряда, соответствующего в МКПП блоку шестерен.
• Переднего фрикциона, заднего фрикциона, тормозной ленты – позволяют переключать передачи.
• Управляющего устройства, контролирующего переключение передач в АКПП со встроенной системой управления электронного типа.

Следует отметить, что гидротрансформатор является заменителем привычного в автомобилях с механической коробкой передач сцепления. Именно поэтому в авто с «автоматом» вместо привычных трех педалей есть только педали тормоза и газа. Для движения достаточно зафиксировать рычаг переключения на «drive» и нажать педаль газа.

В чем заключается самое главное отличие АКПП от МКПП?

В предыдущей статье мы рассмотрели, как устроена механическая коробка переключения передач и выяснили, что переключения передачи происходит при подключении определенной шестерни, а их несколько наборов. Коробка-автомат задействует в своей работе только один набор шестерен для переключения передач, и позволяет это сделать планетарная передача.

Планетарная передача по своим размерам небольшая – как средняя дыня, но она отвечает за передачу всех возможных передаточных чисел, а все остальные части в коробке-автомате только помогают ей успешно справляться с этой сложной задачей. Конструктивно она включает в свой состав солнечные шестерни, вслед за которыми идут сателлиты и коронная шестерня. Они могут фиксироваться в определенном положении, работая на вход или выход – тем самым, определяется передаточное число.

Планетарная передача использует блокировку одних элементов и разблокировку других для переключения передач и состоит всего из одного центрального вала, в то время как МКПП для этого задействует сцепляющиеся между собой шестерни и параллельные валы – в этом преимущество планетарной передачи и автоматической трансмиссии в целом.

Тормозная лента и фрикционы

Благодаря тормозной ленте и фрикционам может выполняться блокировка тех или иных элементов планетарного ряда – а это дает возможность переключать различные передачи. Тормозная лента блокирует элементы планетарной передачи на корпус АКП (она крепится к корпусу), а фрикционы позволяют блокировать составляющие планетарного ряда между собой, предотвращая вращение блокируемых элементов против часовой стрелки. Тормозная лента имеет довольно высокую удерживающую способность и блокирует элементы планетарного ряда за счет эффекта самосжатия.

Гидротрансформатор: демпфер крутильный колебаний, который гасит сильные толчки

Гидротрансформатор имеет в своей конструкции турбину и насос. Между этими лопастными машинами располагается реактор (внешне выглядит, как колесо с лопатками), который является направляющим аппаратом. Он может быть легко блокирован обгонной муфтой или просто вращаться, все зависит от условий движения.

Лопасти центробежного насоса отбрасывают на турбинное колесо масло, потоки которого, собственно, и передают крутящий момент от ДВС к АКПП. Чтобы масло циркулировало непрерывно, предусмотрены специальные зазоры между турбиной и насосом, а их лопастям еще на производстве придается определенная геометрия. Именно тот факт, что крутящий момент передается потоками масла, объясняет отсутствие жесткой связи между самой КПП и движком (в механике первичный вал соединен напрямую с двигателем). Благодаря подобной схеме возможна остановка авто без выключения двигателя.

Однако мы говорили ранее, что просто передать крутящий момент на ведущие колеса недостаточно, необходимо его еще и качественно изменять – с этой задачей справляется реактор. Поскольку он расположен между турбиной и насосом, его лопатки располагаются на пути возвращения масла из турбины в насос. Если ректор неподвижен, то скорость масла, циркулирующего между колесами, увеличивается. И чем больше скорость циркулирующего масла, тем большее воздействие оно оказывает на колесо турбины. Реактор начинает вращаться в то момент, когда начинают сравниваться скорость насоса и обороты турбины, тем самым, снижая кинетическую энергию рабочей жидкости. Этот режим работы реактора принято называть «режимом гидромуфты».

Иногда преобразовывать скорость и крутящий момент просто не нужно (допустим, вы едете по прямой на постоянной скорости), тогда гидротрансформатор блокируется фрикционом. Но как только условия движения меняются (перешли с постоянной скорости по прямой на подъем в гору), гидротрансформатор тут же включается в работу. При уменьшении частоты вращения турбины начнет затормаживаться реактор, вследствие чего циркулирующее масло наберет скорость и автоматически увеличит показатель крутящего момента, который передается на колеса (то есть на вал от турбины). Этого диапазона увеличения хватит для преодоления подъема без необходимости переключения на более низкую передачу.

Каким образом включается передача?

Переключение передач происходит без разрыва мощности – одна выключилась, тут же включается другая. Гидравлический толкатель приводится в движение давлением масла, используемого в гидротрансформаторе, после чего он давит на фрикцион. Показатель давления регулируется электроникой. В этот момент элементы фрикциона (связанные жестко с валом) застопорятся. Вал останавливается, и передача включается.

При переключении рычага АКПП в режим «drive», на центральный вал передается крутящий момент от двигателя. Вал соединяется с солнечной шестерней, в то время как коронная шестерня блокируется фрикционом. Как только будет разблокирована коронная шестерня, она наберет свою мощность при вращении, и передача повысится. Если же электронному устройству пришла команда на понижение передачи, то вал фиксируется фрикционом, в то время как двигатель вращает солнечную шестерню планетарного ряда. В этот момент коронная шестерня теряет свою мощность и передача понижается.

Для наглядной демонстрации устройства автоматической коробки передач, также предлагаем посмотреть видео компании Toyota.

Что происходит внутри АКПП, когда масло имеет запах «жженого»?

Существует распространенный миф: «Если масло горелое — его лучше не менять, а то машина встанет».

Действительно такая закономерность прослеживается. И этому есть объяснение:

От недостатка давления масла (а не от перегрева) фрикционы недостаточно сильно сжимаются гидравликой друг с другом (или — к стальным дискам), проскальзывают и от этого начинают нагреваться.

Чаще других жжет масло «съеденная» фрикционная накладка в гидротрансформаторе.

Это — первая стадия болезни автомата.

Существуют таблицы при какой рабочей температуре масла фрикционные накладки (бумажные) начинают обугливаться. И хотя в самом начале работы, во время касания фрикционом стального диска температура на поверхности может точечно повышаться свыше 300 градусов, но масло достаточно быстро охлаждает поверхности и средняя температура фрикциона держится около 100-130 градусов — температуры масла. Это также безопасно как легко коснуться мокрым пальцем раскаленного утюга.

И также как ожог пальца случается при длительном касании утюга, так и обугливание бумаги фрикциона начинается при длительном воздействии температуры 130-140 градусов,

— при достижении температуры масла в 150 градусов процесс обугливания традиционных фрикционных накладок происходит лавинообразно, так как обугленная бумага перестает впитывать масло и охлаждение поверхности уже не происходит — клеевой слой превращается в обугленную смолу рассыпается на куски и отваливается от металла.

И куски накладки отслаиваются и улетают с потоком масла в свободное плавание. А нагрев поверхностей трения достигает «температуры вспышки» масла, что и приводит к необратимым изменениям в структуре самого масла и характерному запаху.

Но запах и качество масла не так критичны для работы АКПП. Хуже — другое: частицы фрикционной накладки забивают каналы и плунжеры гидроблока, ведут к недостатку масла в у осей валов, в узлах планет и дальше — истираются уже не скользящие, а трущиеся детали насоса, втулки итд.

Даже одно обугливание фрикционов приводит к такому же эффекту, как проявляет себя сгоревшее сцепление на «механике» — машина вроде тянет, но при повышении оборотов двигателя скорость машины не увеличивается. Сначала малозаметно, а потом все сильнее.

(Типовые неисправности АКПП европейских автомобилей
Типичные неисправности АКПП японских автомобилей
Типовые неисправности АКПП у автомобилей с передним приводом
Типовые неисправности АКПП у автомобилей с задним приводом»)

Стальные диски при таком перегреве получают радужные «разводы побежалости». И тоже подлежат замене.

На втором этапе насилования АКПП, перегреваются упорные диски, обрезиненные поршни. Затем — горит сам барабан сцепления и соседние узлы.

Но что еще неприятнее — интенсивно изнашивается и самая умная часть АКПП — «мозги» (гидроблок). Бумажная пыль с фрикционных дисков превращает масло в густую абразивную пульпу с мелкими и крупными частицами.

Как пескоструй этот горячий поток под большим давлением насоса вышлифовывает все узкие места алюминия гидроблока, истончая стенки в местах где клапана-регуляторы открывают-закрывают каналы. Образуются многочисленные фонтанчики протечек. (слева, нажми-увеличить) Механический «инсульт». Гидроблок после такого практически не восстанавливается и подлежит замене.

Но и это — не самое страшное для нашего автомата. Недостаток давления масла прежде всего ощущается в центральной части коробки — возле оси. Оставшееся недостаточное масло центробежной силой сгоняется к краям. И при общем недостатке давления истираются сухие втулки у оси, подшипники, изнашиваются сами оси, горит ступица гидротрансформатора, опорные части барабанов, крышки, планетарные ряды с солнечной шестерней, идет ускоренный износ практически всех узлов «железа». Короче: ужас-ужас.

А ведь это — главный ресурс коробки. «Старость» коробки измеряется именно общим износом трущихся поверхностей вышеперечисленных деталей «железа».

Ресурсом трансмиссии можно считать такое состояние всех основных (дорогостоящих) узлов коробки, когда стоимость замены или восстановления выработанных деталей (обычно — насос, гидроблок, планетарные ряды, валы и барабаны, гидротрансформатор, крышка…) дешевле или сопоставима с заменой коробки на качественную БУ коробку и после такого капремонта трансмиссия пройдет еще минимум пару лет.

То есть, если в коробке критично износились сразу несколько важных (из перечисленных выше) узлов, а остальные — на подходе, то обычно владельцы предпочитают менять коробку.

И этот конец очень быстро приближается, если эксплуатировать АКПП с горелым маслом или недостаточным его давлением. Как год за три во время военных действий.

Поможет ли, если заменить горелое масло на новое? Даже самое дорогое?

Горелое масло это уже не жидкость, а густая взвесь фрикционной пыли и продуктов распада масла. Именно благодаря этой густой фрикционной суспензии остатки лысых фрикционов как-то цепляются друг за друга и тянут автомобиль. Плачут от ожогов и жуткой боли, но тянут.

1. Как только вы облегчите их работу, заменив густую жижу чистым текучим маслом, так они (фрикционы) в изнеможении перестанут цепляться за стальные диски и начнут проскальзывать, решив что наступил их заслуженный отдых.

2. Кроме того — новое жидкое масло легче уходит сквозь щели истертых втулок и изношенных поршней, которые до этого еще как-то держали давление старой густой жижи.

И наконец главное:

3. Жидкое масло своими моющими свойствами отслаивает оставшиеся «полуживые» фрикционные накладки , которые еще как-то держались на фрикционах, вымывает еще не слежавшуюся грязь из многочисленных тихих уголков (радиатора или теплообменника) и гонит всю эту взвесь в каналы гидроблока и наглухо забивает соленоиды и плунжера.

В общем, простая замена горелого масла проблему не решает, а может только усугубить. В таких случаях показана немедленная госпитализация и ремонт. Минимум — снятие и осмотр поддона с магнитами.

На ранней стадии «болезни» диагностика может потребовать: смены расходников и фрикционов, если процесс не зашел слишком далеко. Как максимум — вскрытие покажет. Выйдет из операционной грустный мастер и, щадя ваши чувства, со скорбью зачитает вам список «умерших» или «умирающих» органов, которые необходимо удалять и пересаживать.

Или наоборот — скажет, что сгорел один пакет Директ, а все остальное — в нормальном состоянии.

Всегда есть шансы на здоровую жизнь после капремонта. Вопросы только в том: «как долго ты оттягивал ремонт» и «кто будет ремонтировать»

А если не менять горелое масло и еще поездить?

У нормального человека всегда остается надежда на чудо: «А вдруг само пройдет?» Или «Будем решать проблему, когда коробка встанет!»

Негуманно было бы забирать у человека надежду на самоисцеление, Простуда ведь проходит сама?

Поэтому читайте выше про «кончающийся ресурс АКПП» и ищите в Яндексе: «контрактная АКПП«. Чем позже начать лечить проблему горелого масла, тем выше вероятность сжечь свою коробку насмерть.

Как часто стоит менять масло в АКПП?

Для каждой трансмиссии существует своя рекомендация изготовителя по замене масла, но в последние годы коробки значительно усложнились и этим рекомендациям не стоит доверять безоговорочно.

Дело в том, что синтетические масла, называемые «несменяемыми», действительно не изменяют свой состав от времени и температуры в отличии от полусинтетики и минеральных масел 20-го века. Но все равно никуда не деться от взвеси, появляющейся в масле от изнашивающихся фрикционов. Фрикционы самой коробки могут служить весь срок и иметь достаточный ресурс даже после 300 ткм, но только в случае, если всегда работали при достаточном давлении масла.

Самым главным фрикционом, от которого зависит срок первого капремонта обычно является фрикцион муфты гидротрансформатора. А с введением режима управляемого проскальзывания муфты ГДТ его срок жизни может быстро придти к концу, если водитель педалью газа часто заставляет компьютер АКПП включать этот режим.

Поэтому как только весь рабочий слой этого фрикциона съедается, в масло кроме пыли от фрикциона попадает и клеевой состав. Все эти составляющие могут быть настолько мелкими и растворяться в масле, что не задерживаются фильтром. И когда их количество достигает критической концентрации, тогда и начинается ускоренное старение узлов, описанное выше.

Так что масло стоит менять не по каким-то нормам, а исходя из его степени загрязнения. Причем чем старее фрикционы, тем чаще следует проверять и менять масло ATF.

Что делать, если масло уже имеет запах жженого ?

В легком случае (это как обратиться к врачу на ранней стадии болезни) придется поменять все фрикционы сгоревшего пакета сцепления, отремонтрировать гидротрансформатор (бублик), купить ремкомплект прокладок и сальников и прочистить все что чистится, включая радиатор. Хорошо если мастер имеет хитрые приспособы, чтобы по-настоящему очистить радиатор изнутри и снаружи. Но иногда бывает разумнее заменить радиатор или поставить дополнительный.

В запущенном случае коробка так изношена, что за ее ремонт возьмется только тот, кто привык до самого конца таскать свою собаку (или кошку) на капельницы, не взирая на деньги и результат. Но большинство выбрасывают такую коробку и ищут БУ на замену.

Посредине существуют варианты, когда горят «слабые места» коробки (смотри на соответствующей странице АКПП). Слабые места у АКПП — это еще неплохо. Это означает, что, например, заменив в ZF 5HP18 горелое масло (с расходниками) и барабан F (мастера оценят насос при этом как неповрежденный) можно быть почти уверенным, что остальное железо вполне проходит еще несколько лет без риска попасть еще на один капремонт.

В общем, если вы прозевали срок замены и масло стало темно-грязным и имеет запах горелого — езжайте как можно быстрее на диагностику и ремонт, чтобы сохранить ресурс своей коробки.

Или разбирайте коробку сами. Большинство 4-х ступок легко ремонтируются в гараже с помощью терпения, Яндекса, фотоаппарата, умелых рук и настоящего «мужского духа».

Есть еще один вариант — цена контрактного автомата на японский автомобиль на сегодняшний день ГОРАЗДО ниже стоимости его ремонта. А практика показывает, что его надежность — очень высока.

Признаки неисправности АКПП

Автоматические коробки передач – это очень сложные механизмы, состоящие из огромного количества деталей. Точно определить, какие возможные проблемы с АКПП возникли в данном конкретном случае, можно только при полном разборе АКПП.

АКПП в разрезе

Для начала необходимо снять коды ошибок системы самодиагностики и расшифровать. Помимо этого, можно прозвонить цепи, замерить давление, сделать тест вождением. Однако такая диагностика и процедуры редко дают точную картину – коробку нужно демонтировать и разбирать.

Считывание кодов неисправности АКПП

Ремонт АКПП без разбора похоже на лечение пациента на основании его внешних симптомов и той информации, которую он сам донес до врача. То есть лечение без каких-либо анализов. А в медицине на каждый симптом может быть по нескольку сотен диагнозов.

При странном поведении АКПП, хаотично появляющейся ошибке можно проверить шлейфы, поменять масло и точно выставить его рекомендуемый уровень. Это может помочь на современных супер точных АКПП БМВ, например, или уставших АКПП с пробегом более 200000 километров.

Также без демонтажа можно осмотреть гидроблок, его датчики и шлейфы, которые также могли быть источником неисправности автоматической коробки передач. Однако для автомобилей с пробегом более 120000 или для тех, которые не выходят из аварийного режима, все вряд ли закончится таким простыми процедурами.

Определять детали, которые нуждаются в замене «на слух» или другим магическим способом без вскрытия коробки крайне не рекомендуется.

Самыми частыми причинами досрочной поломки автомата является нарушения правил её эксплуатации. Действия, точно приводящие к неисправности АКПП:

1. Агрессивная езда и пробуксовки;
2. Халатное отношение к состоянию трансмиссионной жидкости, фильтра, невыполнение обслуживания в сроки;
3. Несвоевременная смена расходников: сальников, уплотнителей, соленоидов и их проводки.

Все это приводит примерно к одной картине – масляному голоданию внутри коробки и повышенному износу её частей.

После 120000–200000 километров пробега в любой коробке наблюдается значительный износ деталей и всегда необходим капитальный ремонт и диагностика, поскольку начинаются первые неисправности АКПП. Если его не делать, АКПП способна проехать еще некоторое время, но все равно встанет в один «прекрасный» момент.

Капитальный ремонт АКПП

Ремонтировать АКПП своими руками достаточно сложно, но вполне возможно при наличии необходимых знаний, навыков, инструмента и помещения. По большей части АКПП снабжены исчерпывающими чертежами и руководствами по ремонту и диагностике, которые можно найти на просторах интернета.

Основные неисправности коробки передач

Течь сальников, колец и втулок. Абсолютно нормальная ситуация после 200000. Неисправности АКПП возникают по причине простого износа и устаревания деталей. Уплотнительные элементы дубеют, трескаются, теряют эластичность и начинают пропускать масло. Эта маленькая неприятность сигнализирует владельцу автомобиля о том, что фрикцион гидротрансформатора стерся до клеевого слоя, и теперь не выполняет свою функцию. Он начинает больше затормаживать, проскальзывать и страшно перегревается, передавая температуру, возникшую от силы трения прямо в смазку. Грязное масло засоряет насос, уничтожает его сальник и втулку, что приводит к масляному голоданию и его выходу из строя. Помимо этого, масло с останками фрикциона загрязняет и гидроблок. Его каналы засоряются и разрушаются под действием абразивной обработки, он начинает работать неправильно и выдавать в коробку нештатное давление. Износу гидротрансформатора предшествует повышение расхода топлива, потеря динамики автомобиля, течи на коробке и посторонние звуки при работе трансмиссии.

Масло на корпусе — признак течи сальников

Ранее уплотнительные элементы делали из чугуна, и они переживали практически все механизмы коробки. Теперь же их делают из резины и тефлона. Грязное масло способно со временем проделать в них дырки, из которых начинает сочиться масло. Насос пытается исправить ситуацию и гонит туда все больше трансмиссионной жидкости. Поэтому все уплотнительные элементы меняются при каждом удобном случае и выпускаются комплектами.

Недостаток масла. От недостаточного количества или давления масла механизмы коробки перестают получать достаточное количество смазки. Фрикционы и стальные диски начинают проскальзывать. Потеря динамики – это явный признак необходимого ремонта коробки и игнорировать его очень глупо. Капитальный ремонт и диагностика в этот период обойдутся дешевле, и после них АКПП проживет еще долго.

Износ фрикциона из-за недостатка масла

Если фрикционы сгорели окончательно, то масло, скорее всего, стало практически черным и точно приобрело явный запах гари. Все фрикционы в АКПП, даже неизношенные, пропитались горелым маслом. Собственно, ремонтировать уже поздно, только восстанавливать или заказывать.

Гидроблок. Ранее гидроблоки были практически вечными. Их производили чугунными, не было никакой тонкой настройки, расчетов и каналов, рассчитанных до долей миллиметра. Современный гидроблок делается из мягкого алюминия с массой тоненьких каналов, которые очень легко забиваются мусором из масла и им же растачиваются, как напильником. Теперь их необходимо периодически чистить, обычно эта процедура производится при капитальном ремонте. Их ресурс один из самых маленьких среди деталей АКПП, а поломки стали привычным делом.

Гидроблок АКПП

Частички мусора или забивают золотники с соленоидами, что приводит к их залипанию, или растачивают их каналы, что приводит к нештатной работе тонкой электроники. Результат всегда один – при нештатной работе хотя бы одного клапана в одном из сцеплений наблюдается или избыток давления, или его недостаток, фрикционы начинают проскальзывать и умирают, далее утягивая за собой всю коробку, которая теперь ездит на сгоревшем масле.

Плунжеры соленоидов, забитые маслом, залипают, и это приводит к их переключению через раз, наблюдаются рывки и толчки.

Но и этого инженерам было мало. Проводку электрической части АКПП они начали производить в виде шлейфов толщиной с человеческий волос, а электронный блок управления из салона автомобиля перенесли в саму гидравлическую плиту. Чтобы он лучше перегревался, очевидно.

Блок электроники АКПП

С помощью такого хитрого решения электроника АКПП тоже стала очень ненадежным местом. Маленький отсоединившийся проводочек может давать очень пугающие симптомы поломки в виде рывков и пинков в переключении коробки.

Признаки неисправности АКПП в гидроблоке

• Коробка хорошо работает только на холодную/горячую. Загрязнение соленоида.
• Автомобиль не может тронуться, реверс работает. Дело в клапане.
• Передачи не активируются. Сломался соленоид.
• Работают только реверс и первая передача. Заел клапан.
• Пробуксовка по мере движения в горку. Соленоид или каналы гидроблока.
• Удары и рывки при работе трансмиссии. Такие поломки могут вызывать загрязнение гидроблока и обрыв проводки.
• Машина глохнет при переходе на следующую передачу, если не газовать. Заел клапан, поломки произошли в механической части АКПП.

«Железо». Планетарная передача, хабы и суппорта. По мере износа коробки и уплотнительных элементов в ней увеличиваются вибрации. Помножьте это на масляное голодание и получите совсем неидеальные условия для соприкасающихся деталей из металла. Они начинают истираться, крошится, лопаться. Поломки в «железной» части автомата характерны для возрастных машин, на новых возникают нечасто.

Планетарная передача АКПП

Вероятные поломки железа

• Гул, вибрация, нарастающие по мере ускорения. Усталость подшипника, втулки или планетарной передачи;
• Машина не едет, задняя скорость есть. Износ втулки, фрикционного диска, муфты, обрыв манжета поршня.
• Пропал реверс и 3–4 передачи. К пунктам, описанным выше, прибавляется срезанное шлицевое соединение.
• Нет только реверса. Усталость тормозной ленты, пакетов сцепления, обрыв манжеты поршня или штока, сломан весь пакет торможения.
• Машина не может тронуться и не реагирует на переключения селектора. Не включается задняя скорость, передняя включается при нажатии педали газа. Смерть гидротрансформатора, масляного насоса, фрикционов, тормозной ленты, поршней, всех уплотнительных колец. Стоит проверить щуп, может, в трансмиссии просто нет смазки.
• Толчки при смене положения селектора, но автомобиль буксует. Маловато масла, забит фильтр, умер гидротрансформатор.
• Автомобиль буксует при штурме подъемов. Маловато смазки, износ фрикционов, поршней, масляного насоса.
• Пробуксовка при старте с места. Изношен гидротрансформатор, сцепления, манжеты муфты.
• Машина едет на нейтрале, как на скорости. Неверная регулировка селектора передач, неисправность его датчика, заел поршень, фрикционные диски слиплись.

• Смена передач происходит только на больших скоростях. Неверная регулировка тросика, заедает клапан центробежного регулятора, засорен фильтр, заело дроссельный клапан.
• Пропал кикдаун. Умер датчик или его проводка, заел клапан, неверно отрегулирован тросик.
• Удары и рывки при смене передач. Износ фрикционов или тормозной ленты.
• Машина двигается и начинает движение с места с большим трудом. Умер гидротрансформатор.
• Металлические звуки, гул в коробке. Износ шестерней, подшипников, дифференциала, сателлитов.
• После прогрева АКПП машина не едет. Износ фрикционов.
• Машина глохнет при переключении передач, если не газовать. Гидротрансформатор.
• Частички металла в поддоне. Износ планетарной передачи, подшипников, сателлитов, втулок, дифференциала.
• Частички пластика в поддоне. Сломалась втулка, шайба, вошер или иной элемент.
• Шарики в поддоне. Рассыпался подшипник.

Расшифровка кодов системы самодиагностики АКПП

Для определения поломок автомата существует собственная электронная система самодиагностики, которая совмещена с общепринятой системой OBD-II.

P0700

Неисправен блок управления

P0701

Ошибки блока управления

P0702

Неисправна электрическая часть системы управления

P0703, P0719, 724

Неисправен датчик крутящего момента при снижении скорости

P0704

Неверные показания датчика сцепления

P0705

Неверные показания датчика положений селектора

P0706

Неверная регулировка датчика селектора

P0707-P0710

Неверные показатели датчика селектора

P0711- P0714

Неверные показатели датчика температуры охлаждающей жидкости

P0715- P0718

Неверные показания датчика турбины

P0720- P0723

Неверные показания датчика частоты вращения вала

P0725-P0728

Неверные показания датчика оборотов двигателя

P0730

Неверная регулировка АКПП

P0731

Неверная регулировка первой передачи

P0732

Неверная регулировка второй передачи

P0733

Неверная регулировка третьей передачи

P0734

Неверная регулировка четвертой передачи

P0735

Неверная регулировка пятой передачи

P0736

Неверная регулировка заднего хода

P0740-P0744

Неисправна муфта сцепления

P0745-P0749

Неисправность регулятора давления

P0750-P0754

Неисправен первый соленоид переключения

P0755-P0759

Неисправен второй соленоид переключения

P0760-P0764

Неисправен третий соленоид переключения

P0765-P0769

Неисправен четвертый соленоид переключения

P0770-P0774

Неисправен пятый соленоид переключения

P0780

Неисправен переключатель

P0781

Неисправны первый и второй переключатели

P0782

Неисправны второй и третий переключатели

P0783

Неисправны третий и четвёртый переключатели

P0784

Неисправны пятый и четвертый переключатели

P0785-P0789

Неверные показания датчика соленоида

P0790

Неисправен нормальный режим

P0801

Сломан реверс

P0802

Неисправен соленоид переключения 1–4

P0803

Неисправна подсветка переключения 1–4

P1701

Неисправен задний ход

P1703

Неисправен датчик тормоза

P1709

Не определяется режим парковки и нейтрали

P1711

Не тестируется датчик температуры

P1728

Ошибка датчика скольжения

P1729

Ошибка полного привода

P1740

Неисправен блок управления крутящим моментом

P1741-P1744

Ошибка датчика муфты гидротрансформатора

P1745-P1749

Ошибка электронного регулятора давления

P1751-P1761

Ошибки соленоидов-шифтовиков

P1780

Неисправен блок управления

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

P1781

Неисправен переключатель полного привода

P1783

Температура трансмиссии превышена

P1788- P1789

Соленоиды CCS неисправны

Автор: Д. Спирин

Ремонт гидротрансформатора — Это важно знать

Гидродинамический трансформатор («Гидротрансформатор» или «ГДТ») — это герметично заваренный узел, передающий крутящий момент от двигателя — к автоматической трансмиссии при помощи двух вращающихся в масле турбин. Раньше этот узел носил название гидромуфта, потому что не трансформировал вращение в дополнительный момент, а лишь соединял как муфта (сцепление) двигатель с колесами.

Название «Гидротрансформатор» или Torque Converter произошло от того, что при разгоне происходит примерно 2-х кратное увеличение вращающего момента за счет такого-же кратного уменьшения скорости вращения. Чем выше скорость (и меньше ускорение) — тем меньше эта кратность.

Немного об истории Гидротрансформатора:

• Первая гидромуфта была изобретена в 1902 году и установлена в 1907-м на скоростном судне.
• В 1928 году фирма «Lysholm-Smith» первой применила гидромуфту для автобусов.
• В 1940 году гидромуфтами стали оснащаться первые легковые авто Oldsmobile.
• А с 1946-47 годов – гидромуфта стала использоваться серийно в производстве автомобилей (США).

Для чего нужен Гидротрансформатор в АКПП?

ГДТ позволяет отказаться от педали сцепления, обеспечивает плавность разгона и как дополнительная опция — увеличивает крутящий момент при разгоне, также позволяет двигателю работать во время остановки при включенной передаче. Это можно увидеть на примере двух вентиляторов (один из которых включен вращение передается от работающего вентилятора к не работающему. На этом примере наглядно виден основной принцип работы гидротрансформатора.

Гидротрансформатор осуществляет гидравлическое сцепление между двигателем и автоматической коробкой передач. В отличии от механического сцепления в МКПП, ГДТ передает крутящий момент от ведущего вала к ведомому не через механическое трение фрикционов, а посредством гидравлического давления масла. Как ветер вращает крылья мельницы. Наглядно о принципе работы ГДТ рассказывают многочисленные видео.

Когда скорости вращения входного и выходного валов сравняются (а это конструктивно наступает после 60-70 км/ч), включается механическая блокировка ГДТ, с помощью фрикционной накладки вращение масла останавливается, а валы двигателя и трансмиссии соединяются напрямую. Гидротрансформатор в этом режиме выключается и передает уже 100% вращения. Сравнимо с отжиманием сцепления после переключения скорости.

Фактически, пока ГДТ работает — он тратит кинетическую энергию двигателя на вращение масла и как следствие — на нагрев масла от трения. А в момент, когда он блокируется — истирается накладка и эта пыль вымывается маслом. Эти две побочных функции ГДТ и являются главными проблемами, которые влияют на жизнь автоматической трансмиссии.

КПД Гидротрансформаторов.

— Средний КПД типичных 3-х и 4-х ступенчатых АКПП 20-го века при режиме «городской езды» составлял от 75 до 85%. ГДТ выключался на скорости ок. 60 км/час. В момент, когда включается блокировка — КПД агрегата сразу подтягивается к 100%. Пока нагрузку от двигателя к трансмиссии передает вращающееся масло — КПД этого узла составляет около 60-70%.

Чем быстрее включается блокировка — тем выше средний КПД автомата.

В последних конструкциях 5-ти и 6-ти ступенчатых АКПП с введением интеллектуальной электронной системы управления и линейных соленоидов средний кпд ГДТ удалось довести до рекордных 94-95%.

Оптимизация достигается за счет того, что муфта блокировки подключается так рано, как это возможно (иногда уже со 2-й скорости) и разблокируется как можно позднее при снижении скорости. Практически приближаясь к режиму работы педали сцепления на МКПП.

Регулируемое проскальзывание муфты

«Режим регулируемого проскальзывания» фрикциона блокировки — это режим, когда фрикцион (или несколько — по моде введенной Мерседесом) управляемый тонконастроенным линейным соленоидом и компьютером поджимается на такое расстояние к корпусу, что между ними остается тончайшая пленка масла, которая достаточна для проскальзывания и отвода температуры от трущейся поверхности, но заставляет корпус вращаться. Очень похоже на проскальзывание сцепления при агрессивном разгоне с МКПП или на регулируемое притормаживание колес.

Таким образом фрикцион совместно с крыльчатками турбин раскручивает вал трансмиссии, что кроме увеличения КПД, приводит к дополнительному нагреву и загрязнению масла продуктами износа этого фрикциона.

Если раньше разгонял машину поток масла между крыльчатками турбин, а муфта блокировки только помогала, то в ГДТ 21-го века все чаще разгоняют машину фрикционы «проскальзывающие» с тончайшими зазорами, заполненными маслом, а турбины — только помогают. Идея, придуманная фирмой Мерседес, используется и в современных 7-ми и 8-ми ступенчатых АКПП.

То есть введено революционное изменение самого принципа работы фрикциона. Если фрикционы 20-го века работали в режиме Он-Офф (сцепление происходило как можно короче и с небольшим толчком, чтобы ускорить переключение передач), то новый принцип включения и новые фрикционы ГДТ привели к тому, что блокировка ГТД стала работать по принципу тормозных колодок колеса. То есть с тонкой регулировкой силы и времени сцепления.

Это привело к таким особенностям:

1. Материал нагруженной накладки фрикциона теперь стал не тот, что был у «лениво» работающих бумажных фрикционных накладок 4-х ступок, а — графитовые «хай-энерджи» составы, отличающиеся износо- и температуро-стойкостью и клейкостью. И эти суперстойкие и суперклейкие микрочастицы, оторвавшиеся от фрикциона путешествуют вместе с маслом и «набрызгом» ввариваются-вклеиваются во все неудобные места, начиная от деталей гидротрансформатора, кончая деталями и каналами гидроблока и соленоидов.

2. Полуистертый фрикцион все хуже держит контакт и все сильнее проскальзывает, еще сильнее нагревая корпус «бублика» и масло. А компьютер не понимает, что фрикцион стерт и продолжает заставлять его работать с длительном проскальзывании, что приводит к быстрому перегреву масла, а соответственно и трансмиссии.

Так на первом месте по колличеству ремонтов с большим отрывом стоят бублики 5HP19, которые почти всегда приходят в ремонт с изношенным до металла фрикционом и перегретым хабом привода маслонасоса. Этот участок конструкции приходится вырезать и вваривать новый. Довольно сложная и ответственная работа. (справа)

2А. Самое неприятное последствие от изнашивающегося фрикциона — это его остатки, то есть клеевой слой, с помощью которого накладка приклеивается к металлу. Именно частицы клея фрикциона наиболее вредны для гидроблока и клапанов-золотников.

3. Перегретое масло (свыше 140 градусов) за несколько суток работы убивает резину сальников и уплотнителей и остатки фрикциона. И хотя в новых 6-ти ступенчатых АКПП немецких и американских производителей вместо приклеиваемой на тело поршня фрикционной накладки стали использовать настоящие фрикционные диски с карбоном (см. выше), перегретый фрикцион также истирается и быстро загрязняет масло мельчайшими частицами фрикционного материала. Поэтому плановые замены фрикционов гидротрансформатора — стали обязательной регламентной работой на всех АКПП Мерседеса и коробок производства фирмы ZF.

Получается, что качество внутренних поверхностей ГДТ напрямую влияет на:

• динамические характеристики разгона и потери мощности
• на нагрев масла,
• на загрязнение масла

и поэтому сейчас ремонт гидротрансформатора с резкой корпуса превратился в регламентную операцию, которую необходимо производить, чтобы заменить полустертый фрикцион и очистить все узлы и сочленения. Очистить этот нагар с помощью жидкостей практически невозможно. Очистка гидротрансформатора без вскрытия это — хобби.

Возрастные АКПП, пережившие период работы с горелым маслом, нуждаются в капремонте ГДТ как непременном условии продления ресурса трансмиссии.

Что изнашивается в гидротрансформаторах?

Проблемы ГДТ можно представить как пирамиду:

Самая распространенная причина, вызывающая необходимость ремонта гидротрансформаторов (низ пирамиды) — износ Фрикционной накладки Поршня блокировки ГДТ — тормоза.

При ремонте старую накладку удаляют, очищают место установки от остатков клея и наклеивают новую фрикционную накладку сцепления.

Без этой накладки или работе со «съеденным» фрикционом гидротрансформатор вполне может выполнять свои функции и мало кто замечает разницу в задержке блокировки, или ее нештатной работе, или перегреве масла.

Но если накладку вовремя не заменить, то отслоившиеся остатки фрикциона и клеевого состава попадают в масло и забивают каналы гидроплиты («мозги»), приводя к цепной реакции масляного голодания — нагрева — износа — сгорания муфт, ступиц и втулок и т.д.

Гидротрансформаторы 21 века

Что касается нового поколения ГДТ (например для 6-ти ступенчатых АКПП), работающих при температуре 120-130 градусов, где активно используется «режим проскальзывания» , то там возникла новая проблема: Фрикционная накладка уже не приклеивается к поршню , а сама стала сменяемым фрикционным диском (слева), потому что изнашивается теперь быстрее других расходников. Но кроме того, что она изнашивается, она еще загрязняет масло новым материалом — графитовой пылью.

Графитовый фрикцион — гораздо более термо- и износо-стоек и долговечен, чем бумажный, но обладает и совершенно другими абразивными свойствами и «прилипаемостью». А это катастрофически быстро изнашивает тонкие места гидроблока и соленоидов. Каждые 100-150 ткм этот фрикцион ГДТ на разных 6-ти (и выше) ступенчатых АКПП часто приходится менять (В основном — ZF и Mercedes). Чем сильнее надавлена педаль газа, тем больше «заслуга» фрикциона для разгона машины.

Новые гидротрансформаторы для мощных авто имеют два режима работы: Спокойный. Когда нагружена в основном старая добрая пара турбин, разгоняющая машину с помощью вихря масла, а фрикционы блокировки подключаются только для блокировки разовым быстрым замыканием.

И Агрессивный режим. Когда в дело вступают фрикционы, отодвигая в сторону турбины и истираясь тянут колеса за ревущим многолитровым двигателем. Представьте площадь этих «проскальзывающих» фрикционов ГДТ и силу тяги двигателя!

Материалы для этого инновационного графитового (или кевларового) фрикциона много раз модифицировались (щадя масло и гидроблок) и сейчас имеются несколько их типов: HTE, HTS, HTL, XTL. для разного момента, разных настроек компьютера для различных температурных режимов и т.д.

Более редкие проблемы:

• поломки лопастей колес. (случается не так часто, но приводит к поломке ГДТ). Определяется только при вскрытии.
• перегрев и разрушение ступицы ГДТ. Заметно при осмотре.
• разблокировка обгонной муфты, (случается не часто, проверка)
• полное заклинивание обгонной муфты; (случается не часто, проверка)
• Замена изношенных подшипников. (случается не часто, но при их поломке разрушается сам ГДТ, проверка)
• замена сгоревшего хаба, передающего вращение трансмиссии.

Какие работы производятся при разборке ГДТ ?

1. Чтобы выполнить разборку агрегата, требуется срез сборочного сварного шва, соединяющего половинки ГДТ на высокоточном токарном станке, и только после этого производится диагностика и замена деталей.

При разборке производятся все описанные выше дефектовки и замены, а также очистка всех деталей от налета грязи.

2. В сборку гидротрансформаторов входит высокоточная сварка корпуса , проверка на герметичность, радиальное и осевое биение.Зтем производится балансировка ГТД.

Для этих процессов уже недостаточно распространенного заводского токарного или сварочного оборудования. От качества и точности обработки зависит ресурс работы этого сложного узла АТ и все это требует организации специализированного цеха, поставки запчастей и расходников, большого опыта специалистов — системы отдельного бизнеса.

Отремонтированные нашими партнерами ГДТ имеют минимально возможный процент брака и как правило ходят еще до 70-80% своего первоначального ресурса. И почти всегда ремонт оказывается дешевле замены ГДТ, Хотя изредка ( в одном случае из 100) случается, что ГДТ дороже ремонтировать, чем заменить.

О необходимости своевременного ремонта ГДТ не стоит убеждать того, кто уже один раз «попал» на капремонт автомата.

Признаки выхода из строя ГДТ

Обычно это:

• посторонние вибрации и звуки,
• рывки при переключении передач, особенно в районе 60-70 км/ч — или двигатель перестает тянуть после набора скорости или до нее тянет необычно долго, протечки масла итд.

Практически невозможно без спецоборудования определить смерть фрикциона ГДТ, что чаще всего и является причиной выхода из строя гидроблока АКПП и как следствие и самой трансмиссии.

Чем мощнее автомобиль, тем короче средний срок службы ГДТ до капремонта.

В ремонт идут обычно гидротрансформаторы легковых автомашин. Но изредка встречаются в ремонте и гидротрансформаторы грузовиков большого диаметра (св 35 см)

Ниже — любопытная сравнительная статистика (2009-2012 год) по популярности гидротрансформаторов в ремонте:

Автоматическая коробка передач: какие детали?

Ленты Лента — это стальная лента с фрикционным материалом, прикрепленным к внутренней поверхности. Один конец ленты прикреплен к корпусу трансмиссии, а другой конец подключен к сервоприводу. В нужный момент гидравлическое масло под давлением подается в сервопривод, чтобы натянуть ленту вокруг барабана, чтобы предотвратить вращение барабана. Вернуться к началу

Пакеты сцепления Пакет сцепления состоит из чередующихся дисков, которые помещаются внутри барабана сцепления. Половина дисков стальная и имеет шлицы, которые входят в канавки на внутренней стороне барабана. Другая половина имеет фрикционный материал, связанный с их поверхностью, и имеет шлицы на внутренней стороне, которые соответствуют канавкам на внешней поверхности прилегающей ступицы. Внутри барабана находится поршень, который приводится в действие давлением масла в нужный момент, чтобы сжать пакет сцепления вместе, так что два компонента заблокируются и повернутся как одно целое. Вернуться к началу

Электронный блок управления Электронный блок управления, также называемый ЭБУ или компьютером, вычисляет все параметры управления двигателем на основе всех данных сигналов, полученных от различных датчиков, используемых в автомобиле производитель. Устройство реагирует на измеряемые переменные и все входные сигналы датчиков, выполняя расчет в зависимости от его заранее определенных параметров для управления и регулировки систем двигателя. Наиболее распространенным ЭБУ в автомобиле является ЭБУ двигателя, но более поздние модели автомобилей могут также иметь ЭБУ управления трансмиссией, торможение с АБС, подушки безопасности, срабатывание ремня безопасности и контроль тяги. Вернуться к началу

Датчик частоты вращения двигателя Подключение к стороне низкого напряжения системы зажигания выдает импульсы, которые используются в качестве сигнала частоты вращения двигателя. Вернуться к началу

Шестерни Шестерни представляют собой круглые колеса с зубьями, обработанными по внешнему диаметру. Обычно они используются для передачи вращающего усилия с одного вала на другой. Обычно шестерня одного размера используется для поворота шестерни другого размера для изменения выходной скорости и крутящего момента (крутящего момента). В автоматических трансмиссиях обычно используются шестерни двух типов: прямозубые и косозубые. Зубья прямозубых цилиндрических колес нарезаны параллельно центральной линии вала шестерни.Их иногда называют прямозубыми шестернями. Прямозубые цилиндрические шестерни несколько шумят и больше не используются в качестве шестерен главного привода в трансмиссии. Однако они могут использоваться для включения задней передачи. Зубья косозубой шестерни обработаны под углом к ​​оси вращения шестерни. В современных трансмиссиях в качестве главных приводных шестерен обычно используются косозубые шестерни. Цилиндрические шестерни работают тише и прочнее, чем прямозубые. Люфт шестерни — это небольшой зазор между зубьями зацепляющейся шестерни.Зазор позволяет смазочному маслу попадать в зону высокого трения между зубьями шестерни. Это снижает трение и износ. Люфт также позволяет шестерням нагреваться и расширяться во время работы без заедания и повреждений. Передаточное число — это число оборотов ведущей шестерни, прежде чем ведомая шестерня сделает один полный оборот. Передаточное число рассчитывается путем деления количества зубьев ведомой шестерни на количество зубьев ведущей шестерни. Например.Если ведущая шестерня имеет 12 зубьев, а ведомая шестерня — 24 зуба (24 делятся на 12), передаточное число будет два к одному, то есть 2: 1. В этом примере ведущая шестерня должна повернуться два раза, чтобы один раз повернуть другую шестерню. В результате скорость большей ведомой шестерни будет вдвое медленнее ведущей. Однако крутящий момент на валу большей шестерни будет вдвое больше, чем на первичном валу. Передаточные числа коробки передач зависят от производителя. Однако приблизительные передаточные числа в среднем составляют 3: 1 для первой передачи, 2: 1 для второй передачи, 1: 1 для третьей или высокой передачи и 3: 1 для задней передачи. На первой или низкой передаче будет высокое передаточное число. Маленькая шестерня будет приводить в движение большую шестерню. Это снизит выходную скорость, но увеличит выходной крутящий момент. Автомобиль легко разгоняется даже при низких оборотах двигателя и в условиях малой мощности. На высокой передаче трансмиссия часто имеет передаточное число 1: 1. Выходной вал трансмиссии вращается с той же скоростью, что и коленчатый вал двигателя. Умножения (увеличения) крутящего момента не было бы, но машина ехала бы быстрее. Для движения автомобиля с постоянной скоростью по ровной поверхности требуется очень небольшой крутящий момент. Вернуться к началу

Регулятор Работа регулятора зависит от центробежной силы, создаваемой его скоростью вращения. В трансмиссиях с задним приводом регулятор установлен на выходном валу и вращается вместе с валом. В автомобилях с передним приводом регулятор часто имеет собственный вал и обычно приводится в действие шестерней на выходном валу. В обоих случаях регулятор вращается только во время движения автомобиля, чтобы обеспечить давление регулятора, которое напрямую связано со скоростью движения. На снимках изображен регулятор легковесного типа, который используется в одной трансмиссии. Он состоит из вала с шестерней, двух контрольных шариков, первичного грузика и пружины, а также вторичного грузика и пружины. Грузы поворачиваются в верхней части вала и удерживаются пружинами наружу. Это за счет действия рычага удерживает контрольные шарики на своих местах. Когда транспортное средство движется, центробежная сила, действующая на грузики, создает дополнительную силу для удержания мячей на своих сиденьях. Давление регулятора определяется количеством жидкости, проходящей через шарики. На низких скоростях движения центробежная сила на грузилах не будет очень большой, и давление жидкости будет поднимать шары с посадочных мест. Жидкость будет вытекать из контура регулятора, поэтому будет обеспечено низкое давление регулятора. На более высоких скоростях центробежная сила будет намного больше, и шары будут сильнее прижиматься к своим седлам. Будет истощено меньше жидкости, и давление регулятора повысится.Таким образом, давление регулятора будет увеличиваться с увеличением скорости движения. Только что описанный губернатор является двухступенчатым регулятором; первичный груз тяжелее вторичного груза, поэтому первичный груз более чувствителен на низких скоростях. Вернуться наверх

Входной вал Входной вал передает крутящий момент от гидротрансформатора на автоматическую коробку передач. Входной вал автоматической коробки передач или вал турбины соединяет гидротрансформатор с ведущими элементами трансмиссии. На каждом конце входного вала есть шлицы с наружной резьбой. Эти шлицы входят в шлицы турбины гидротрансформатора и ведущего узла трансмиссии. Входной вал едет на втулках. Трансмиссионная жидкость смазывает вал и втулки. Вернуться к началу

Изолирующий выключатель Выключатель (или блокирующий) на трансмиссии приводится в действие рычагом переключения. Это предотвращает запуск двигателя в любом положении, кроме N или P. С электронным управлением он также сообщает блоку управления положение селектора. Эта информация нужна блоку управления, чтобы знать, требуется ли переключение передач. Вернуться к началу

Одностороннее сцепление Одностороннее сцепление (также известное как «обжимная муфта») — это устройство, которое позволяет такому компоненту, как коронная шестерня, свободно вращаться в одном направлении, но не в другом. Этот эффект аналогичен эффекту велосипеда, когда педали будут вращать колесо при вращении педалей вперед, но будут вращаться свободно при вращении назад. Обычное место, где используется односторонняя муфта, — это первая передача, когда рычаг переключения передач находится в положении движения. Когда вы начинаете ускоряться с остановки, трансмиссия запускается на первой передаче. Но вы когда-нибудь замечали, что происходит, если вы отпускаете газ, пока он еще на первой передаче? Автомобиль продолжает двигаться накатом, как если бы вы были на нейтрали. Теперь переключитесь на низшую передачу вместо Drive. Когда вы в этом случае отпускаете газ, вы чувствуете, что двигатель замедляет вашу скорость, как в автомобиле со стандартной коробкой передач.Причина этого в том, что в Drive используется одностороннее сцепление, а в Low используется пакет сцепления или лента. Вернуться к началу

Масляный насос Масляный насос трансмиссии (не путать с насосным элементом внутри гидротрансформатора) отвечает за создание всего давления масла, которое требуется в трансмиссии. Масляный насос установлен на передней части картера коробки передач и напрямую соединен с фланцем на корпусе гидротрансформатора.Поскольку корпус гидротрансформатора напрямую соединен с коленчатым валом двигателя, насос будет создавать давление всякий раз, когда двигатель работает, пока имеется достаточное количество трансмиссионной жидкости. Масло поступает в насос через фильтр, расположенный в нижней части масляного поддона трансмиссии, и поднимается по всасывающей трубке прямо к масляному насосу. Затем масло под давлением направляется к регулятору давления, корпусу клапана и остальным компонентам по мере необходимости. Вернуться к началу

Выходной вал Выходной вал соединяет ведущие компоненты трансмиссии с ведущим валом. Этот вал проходит по той же центральной линии, что и входной вал. Его передний конец почти касается первичного вала. Вернуться к началу

Комплекты планетарных шестерен Базовый комплект планетарных шестерен состоит из солнечной шестерни, кольцевой шестерни и двух или более планетарных шестерен, все остальные находятся в постоянном зацеплении.Планетарные шестерни соединены друг с другом через общее водило, которое позволяет шестерням вращаться на валах, называемых «шестерни», которые прикреплены к водилу. Одним из примеров использования этой системы является соединение зубчатого венца с входным валом, идущим от двигателя, соединение водила планетарной передачи с выходным валом и блокировка солнечной шестерни, чтобы она не могла двигаться. В этом сценарии, когда мы поворачиваем коронную шестерню, планеты будут «ходить» по солнечной шестерне (которая остается неподвижной), заставляя водило планетарной передачи вращать выходной вал в том же направлении, что и входной вал, но с меньшей скоростью, вызывая редуктор (аналогично автомобилю на первой передаче). Если мы разблокируем солнечную шестерню и заблокируем любые два элемента вместе, это приведет к тому, что все три элемента будут вращаться с одинаковой скоростью, так что выходной вал будет вращаться с той же скоростью, что и входной вал. Это похоже на машину, которая находится на третьей или высокой передаче. Другой способ использования планетарной шестерни — заблокировать водило планетарной передачи от движения, а затем подать мощность на коронную шестерню, которая заставит солнечную шестерню вращаться в противоположном направлении, давая нам задний ход. Вернуться к началу

Генераторы импульсов Генераторы импульсов, расположенные на трансмиссии, вырабатывают серию слабых электрических сигналов (импульсов), связанных со скоростью движения. Они используются для синхронизации переключения на повышенную и пониженную передачу. Существуют разные типы генераторов импульсов, но все они используются для генерации очень небольшого электрического импульса, который может транслироваться и использоваться ЭБУ. На изображении показаны два генератора импульсов, которые расположены в разных местах на передаче. Генератор импульсов A активируется отверстиями во вращающемся тормозном барабане, а генератор импульсов B активируется зубьями шестерни. Каждый раз, когда отверстие или зуб проходит через полюс генератора импульсов, магнитное поле генератора импульсов нарушается, и это индуцирует импульс низкого напряжения в катушке.Импульсы передаются по кабелю в ЭБУ. Вернуться к началу

Уплотнения и прокладки Автоматическая коробка передач имеет множество уплотнений и прокладок для регулирования потока гидравлической жидкости и предотвращения ее утечки. Есть два основных внешних уплотнения: переднее уплотнение и заднее уплотнение. Переднее уплотнение герметично закрывает место крепления гидротрансформатора к картеру трансмиссии. Это уплотнение позволяет жидкости свободно перемещаться от преобразователя к трансмиссии, но предотвращает утечку жидкости.Заднее уплотнение предотвращает утечку жидкости через выходной вал. Уплотнение обычно изготавливается из резины (аналогично резине в щетке стеклоочистителя) и используется для предотвращения утечки масла через движущиеся части, такие как вращающийся вал. В некоторых случаях резинке помогает пружина, которая удерживает резину в тесном контакте с вращающимся валом. Прокладка — это тип уплотнения, используемый для уплотнения двух неподвижных частей, скрепленных вместе. Некоторые распространенные материалы для прокладок: бумага, пробка, резина, силикон и мягкий металл. Помимо основных уплотнений, существует также ряд других уплотнений и прокладок, которые различаются от коробки передач к коробке передач. Типичным примером является резиновое уплотнительное кольцо, уплотняющее вал рычага переключения передач. Это вал, который вы перемещаете, когда манипулируете переключателем передач. Другой пример, который является общим для большинства трансмиссий, — это прокладка масляного поддона. Фактически, уплотнения требуются везде, где устройству необходимо пройти через корпус коробки передач, и каждое из них является потенциальным источником утечек. Вернуться к началу

Соленоиды Соленоиды расположены на корпусе клапана. Это двухпозиционные клапаны, которые либо закрываются, чтобы удерживать давление, либо открываются, чтобы пропустить поток и сбросить давление. Некоторые соленоиды, например те, которые управляют клапанами переключения передач, срабатывают или включают или выключают. Другие соленоиды используются для регулирования давления и имеют рабочий цикл. Эти импульсы включаются и выключаются, поэтому они могут изменять давление. Количество используемых соленоидов и способ их применения различаются в зависимости от трансмиссии. Вернуться к началу

Датчик температуры Это устройство используется в двигателе и подает сигнал обратно в ЭБУ, чтобы указать температуру двигателя. Устройство имеет внутренний резистор (известный как NTC). По мере увеличения температуры двигателя сопротивление блока уменьшается и постоянно посылает сигнал в ЭБУ. Этот сигнал используется в качестве дополнительной корректирующей величины для подачи топливной форсунки и в некоторых случаях синхронизации (опережения). Вернуться к началу

Дроссельный клапан Это регулирующий клапан, управляемый водителем с помощью педали акселератора. Между рычажным механизмом карбюратора и трансмиссией часто используется кабель, но также используется контроль вакуума. Дроссельная заслонка обеспечивает давление в дроссельной заслонке, которое увеличивается с открытием дроссельной заслонки. Давление дроссельной заслонки направлено на клапаны переключения передач, но на противоположный конец давлению регулятора. Давление дроссельной заслонки противодействует давлению регулятора и пытается удерживать передачи в состоянии пониженной передачи. Давление дроссельной заслонки, противодействуя давлению регулятора, вызывает переключение передач (как повышенную, так и понижающую передачу) с разными скоростями. Например, при небольшом открытии дроссельной заслонки, когда давление дроссельной заслонки низкое, переключение на более высокую передачу произойдет раньше; при более широком открытии дроссельной заслонки переключение на более высокую передачу будет отложено. Давление дроссельной заслонки также направляется на первичный регулирующий клапан. это используется для увеличения линейного давления для более широких дроссельных заслонок. Более высокое давление в линии предотвращает проскальзывание ленты и муфты в условиях высокого крутящего момента. Вернуться к началу

Датчик положения дроссельной заслонки Этот блок обычно устанавливается на корпусе дроссельной заслонки и приводится в действие валом дроссельной заслонки. Он контролирует положение холостого хода и полной нагрузки и передает электронный сигнал на электронный блок управления (ЭБУ) в зависимости от того, в каком положении он находится. Он имеет один набор контактов для положения холостого хода и дополнительный набор для полной нагрузки. Этот блок играет важную роль в управлении автоматической коробкой передач, использующей электронное управление. Датчик является одним из основных входов трансмиссии для переключения передач. Вернуться к началу

Гидротрансформатор В автоматических коробках передач гидротрансформатор заменяет сцепление на автомобилях со стандартным переключением передач. Он нужен для того, чтобы двигатель продолжал работать, когда автомобиль останавливается. Принцип действия гидротрансформатора аналогичен тому, как если бы один вентилятор был подключен к стене, и выдувал воздух в другой вентилятор, который отключен от сети.Если вы возьмете лопасть отключенного вентилятора, вы сможете удержать его от вращения, но как только вы отпустите, он начнет ускоряться, пока не приблизится к скорости включенного вентилятора. Отличие гидротрансформатора в том, что вместо воздуха в нем используется масло или трансмиссионная жидкость, если быть более точным. Гидротрансформатор — это большое устройство в форме пончика (диаметром от 10 до 15 дюймов), которое устанавливается между двигателем и трансмиссией. Он состоит из трех внутренних элементов, которые работают вместе для передачи мощности на трансмиссию. Три элемента гидротрансформатора — это насос, турбина и статор. Насос установлен непосредственно на корпусе гидротрансформатора, который, в свою очередь, прикручен болтами непосредственно к коленчатому валу двигателя и вращается с частотой вращения двигателя. Турбина находится внутри корпуса и соединена непосредственно с входным валом трансмиссии, обеспечивающей движение транспортного средства. Статор установлен на односторонней муфте, так что он может свободно вращаться в одном направлении, но не в другом. В каждом из трех элементов установлены ребра, которые точно направляют поток масла через преобразователь. При работающем двигателе трансмиссионная жидкость втягивается в насосную секцию и выталкивается наружу под действием центробежной силы, пока не достигнет секции турбины, которая начинает ее вращать. Жидкость продолжает круговое движение назад к центру турбины, где она входит в статор. Если турбина движется значительно медленнее, чем насос, жидкость будет контактировать с передней частью ребер статора, которые толкают статор в одностороннюю муфту и предотвращают его вращение.Когда статор остановлен, жидкость направляется ребрами статора для повторного входа в насос под «вспомогательным» углом, обеспечивая увеличение крутящего момента. По мере того, как скорость турбины достигает скорости насоса, жидкость начинает ударяться о лопатки статора на задней стороне, заставляя статор вращаться в том же направлении, что и насос и турбина. По мере увеличения скорости все три элемента начинают вращаться примерно с одинаковой скоростью. Вернуться наверх

Корпус гидротрансформатора Корпус гидротрансформатора крепится болтами к задней части двигателя и закрывает преобразователь крутящего момента.Он может быть изготовлен из алюминия, магния или чугуна. Болты крепления АКПП к задней части корпуса гидротрансформатора. Вернуться к началу

Трансмиссионная жидкость Трансмиссионная жидкость служит для различных целей, включая: управление переключением передач, общую смазку и охлаждение трансмиссии. В отличие от двигателя, который использует масло в основном для смазки, каждый аспект функций трансмиссии зависит от постоянной подачи жидкости под давлением.Даже несколько минут работы при отсутствии давления могут быть вредными или даже фатальными для коробки передач. Чтобы поддерживать нормальную рабочую температуру коробки передач, часть жидкости направляется по одной из двух стальных трубок в масляный радиатор автоматической коробки передач, который погружен в антифриз в радиаторе. Жидкость, проходящая через этот охладитель, охлаждается, а затем возвращается в трансмиссию через другую стальную трубку. Типичная коробка передач имеет в среднем десять литров жидкости между коробкой передач, преобразователем крутящего момента и охлаждающим баком.Фактически, большинство компонентов трансмиссии, включая узлы сцепления и ленты, постоянно погружены в жидкость. Поверхности трения этих деталей предназначены для правильной работы только в том случае, если они погружены в масло. Вернуться наверх

Вакуумный модулятор Вакуумный модулятор контролирует вакуум в двигателе с помощью резинового вакуумного шланга, который подсоединен к двигателю. Вакуум двигателя очень точно реагирует на нагрузку двигателя, создавая высокий вакуум, когда двигатель находится под небольшой нагрузкой, и понижающийся до нуля, когда двигатель находится под большой нагрузкой. Модулятор прикреплен к внешней стороне корпуса трансмиссии и имеет вал, который проходит через корпус и прикрепляется к дроссельной заслонке в корпусе клапана. Когда двигатель работает с небольшой нагрузкой или без нагрузки, высокий вакуум воздействует на модулятор, который перемещает дроссельную заслонку в одном направлении, позволяя трансмиссии переключаться раньше и мягко. По мере увеличения нагрузки на двигатель разрежение уменьшается, что приводит к перемещению клапана в другом направлении, заставляя трансмиссию переключаться позже и более жестко. Вернуться к началу

Корпус клапана Корпус клапана является центром управления автоматической трансмиссии. Он содержит лабиринт каналов и проходов, по которым гидравлическая жидкость направляется к многочисленным клапанам, которые затем активируют соответствующий пакет сцепления или сервопривод ленты для плавного переключения на соответствующую передачу для каждой дорожной ситуации. Каждый из множества клапанов в корпусе клапана имеет определенное назначение и назван в честь этой функции.Например, клапан переключения передач 2-3 активирует переключение с повышающей передачи со 2-й передачи на 3-ю или клапан синхронизации переключения 3-2, который определяет, когда должно произойти переключение на более низкую передачу. Самый важный клапан, которым вы можете управлять напрямую, — это ручной клапан. Ручной клапан напрямую соединен с рукояткой переключения передач и закрывает и открывает различные каналы в зависимости от того, в каком положении находится переключатель передач. Когда вы, например, переводите переключение передач в режим Drive, ручной клапан направляет жидкость к сцеплению. пакет (ы), который активирует 1-ю передачу.он также настраивается для отслеживания скорости автомобиля и положения дроссельной заслонки, чтобы определить оптимальное время и силу для 1-2 переключений. В трансмиссиях с компьютерным управлением у вас также будут электрические соленоиды, которые установлены в корпусе клапана для направления жидкости в соответствующие пакеты или ленты сцепления под управлением компьютера для более точного управления точками переключения передач. Вернуться к началу

Датчик скорости автомобиля Некоторые трансмиссии имеют датчик скорости автомобиля на задней стороне спидометра, а не на коробке передач. Датчик состоит из геркона и вращающегося постоянного магнита. Вращение магнита приводит в действие красный переключатель, который генерирует импульсы, связанные со скоростью движения.

Принцип работы: Автоматические коробки передач

Автоматическая коробка передач кажется довольно простой; в конце концов, вы просто помещаете его на Диск и вперед. Но, как и в случае с большинством автомобильных вещей, очень сложно сделать так, чтобы это выглядело просто.

Двигатель содержит тяжелый вращающийся центральный цилиндр коленчатого вала, который обеспечивает вращение колес.«Обороты двигателя» — это скорость вращения коленчатого вала, измеряемая в оборотах в минуту или «об / мин». Большинство двигателей вырабатывают большую часть своей мощности в относительно узком диапазоне скоростей, но для управления автомобилем требуется более широкий диапазон. Трансмиссия является жизненно важным звеном, увеличивающим крутящий момент для ускорения после остановки или предотвращающим чрезмерную работу двигателя на скоростях шоссе.

Автоматическая коробка передач использует датчики для определения момента переключения передач и переключает их с помощью внутреннего давления масла.Несмотря на то, что в трансмиссию встроено множество компонентов, и их фактическая работа немного сложнее, чем в упрощенной версии, представленной здесь, ключевыми компонентами являются преобразователь крутящего момента и планетарные редукторы.

Шестерни внутри восьмиступенчатой ​​автоматической коробки передач, а также крыльчатка и турбина внутри гидротрансформатора слева. BMW

Для переключения передач необходимо временно отсоединить трансмиссию от двигателя. На механической коробке передач водитель делает это, нажимая на педаль сцепления, а на автоматической — через гидротрансформатор.

Внутри преобразователя крутящего момента, заполненного трансмиссионной жидкостью, есть два веерообразных компонента: крыльчатка, прикрепленная к коленчатому валу двигателя, и турбина, прикрепленная к входному валу трансмиссии. Когда двигатель вращает крыльчатку, его лопасти перемещают жидкость, что, в свою очередь, заставляет турбину вращаться. Жидкость движется по замкнутому контуру. Третий веерообразный компонент, статор, находится между крыльчаткой и турбиной и помогает направлять движение жидкости. Когда вы нажимаете дроссель для увеличения скорости, жидкость перемещает турбину быстрее, чтобы передать больше энергии через трансмиссию.По мере замедления движение жидкости замедляется, турбина перестает вращаться, и двигатель может сидеть и работать на холостом ходу без остановки.

Турбина и крыльчатка не прикреплены постоянно, и крыльчатка всегда вращается быстрее. В большинстве автомобилей используется гидротрансформатор с механической муфтой, которая временно соединяет два компонента на более высоких скоростях, чтобы улучшить экономию топлива.

Вырез гидротрансформатора Silverado с маятником для компенсации любой вибрации двигателя.

Как только эта мощность будет передана на входной вал трансмиссии, пора планетарной передаче сделать свое дело. Название происходит от того, как они устроены. Центральная шестерня называется солнечной шестерней, в то время как меньшие планетарные шестерни вращаются вокруг нее, удерживаясь в кольце, называемом водилом. Их всех окружает большой зубчатый венец, который находится в зацеплении с планетарными шестернями в их водиле.

Вместо того, чтобы использовать отдельную шестерню для каждой передачи, различные скорости трансмиссии достигаются за счет комбинации шестерен.Солнечная, планетарная и коронная шестерни входят в зацепление в различных комбинациях, например, внешняя кольцевая шестерня вращается, а внутренняя солнечная шестерня остается неподвижной. Это достигается с помощью небольших фрикционных муфт, которые задействуют шестерни для поворота, и лент, которые удерживают их в стороне, чтобы они не поворачивались. Муфты и ленты приводятся в действие пальцами и клапанами, которые активируются трансмиссионной жидкостью под давлением.

Восьмиступенчатая автоматическая коробка передач для переднеприводной Тойоты. Тойота

Создавая различные передаточные числа, трансмиссия забирает мощность от двигателя и увеличивает или уменьшает ее на пути к выходному валу, который передает мощность на колеса.На первой передаче двигатель вращается относительно медленно, так как водитель постепенно нажимает на дроссель, поэтому трансмиссия использует низкую передачу, чтобы умножить крутящий момент, передаваемый на колеса, чтобы дать им мощность, необходимую для ускорения. На скоростях шоссе трансмиссия использует повышенную передачу, когда выходная скорость трансмиссии выше, чем скорость, поступающая от двигателя, что позволяет экономить топливо и сокращать износ двигателя.

Когда трансмиссия переведена в режим заднего хода, малая солнечная шестерня поворачивает внешнюю коронную шестерню назад.Для парковки небольшой зубчатый стояночный механизм надежно удерживается небольшой защелкой, называемой парковочной защелкой, которая не позволяет выходному валу вращать колеса.

Мощность, передаваемая трансмиссией, не идет прямо на колеса, которые должны иметь возможность вращаться с разной скоростью. Если бы они этого не сделали, вы не смогли бы правильно повернуть угол, поэтому автомобиль использует дифференциал, чтобы разделить мощность и передать нужное количество на каждое колесо. На переднеприводном транспортном средстве дифференциальные шестерни объединены в картер трансмиссии, и весь блок обычно называют трансмиссией.

Хотя трансмиссии не требуют такого ухода, как двигатель, им все же нужно немного любви. Убедитесь, что уровень трансмиссионной жидкости проверяется при каждой замене масла, и, если график технического обслуживания вашего автомобиля рекомендует это, замените трансмиссионную жидкость по рекомендации. Большинство трансмиссий включают охладители для регулирования температуры жидкости, но если вы часто буксируете автомобиль, подумайте о добавлении более мощного охладителя, если ваш не оборудован для более высоких нагрузок.

Проверьте свой автомобиль, если трансмиссия не скрипит или не стучит, не ощущается ли скольжение, колеблется ли он при ускорении или включении передачи, если вы видите красную жидкость, протекающую под автомобилем, или если вы чувствуете запах гари.

Что такое коробка передач с DCT или двойным сцеплением?

Если вы изучали современные автомобили, то наверняка видели ссылки на трансмиссии с двойным сцеплением (DCT). И вы вполне могли спросить себя: «Что такое DCT? Что такое трансмиссия с двойным сцеплением?» Если вы достаточно молоды, вы также можете спросить себя: «Что такое сцепление?» Чтобы объяснить все это, давайте вернемся на минуту назад во времени.

Была эпоха, когда обучение вождению означало научиться овладевать тонкостями переключения передач вручную, одновременно манипулируя педалью сцепления, акселератором и рычагом переключения передач. Хотя акселератор (педаль газа) и селектор передач (рычаг переключения передач) знакомы практически всем нынешним водителям, педаль сцепления может и не быть.

В автомобиле с механической коробкой передач муфта отключает двигатель от трансмиссии на некоторое время, чтобы водитель мог переключаться с одной передачи на другую.Водитель нажимает педаль сцепления, чтобы включить сцепление. При трогании с места в автомобиле с механической коробкой передач ваши ноги немного танцуют, когда вы включаете первую передачу или задний ход, отпускаете педаль сцепления и добавляете необходимое ускорение с помощью акселератора. Процедура требует определенных навыков, которые некоторым сложно освоить.

Таким образом, чтобы упростить управление автомобилем, изобретатели и мастера искали способы автоматизировать процесс, чтобы машина выполняла то, что раньше выполнял водитель.

Сегодня переключением передач за нас занимаются несколько различных типов автоматических трансмиссий. Обычная автоматика использует преобразователи крутящего момента для облегчения переключения передач. Бесступенчатые трансмиссии (CVT) используют ремни или цепи и шкивы для управления передаточными числами. Тема этой статьи — коробка передач с двойным сцеплением (DCT) — внутренне работает аналогично механической коробке передач, но не требует от водителя нажатия педали сцепления.

Французский инженер Адольф Кегресс считается отцом DCT.В поисках эффективного способа автоматизации выбора передач в транспортных средствах он придумал концепцию, которая в конце 1930-х годов переросла в трансмиссию с двойным сцеплением, но вмешалась Вторая мировая война и помешала ему реализовать свою идею.

Идея начала обретать форму только в 1980-х годах. Как и во многих автомобильных улучшениях, движущими силами были гонки.

Porsche разработал коробку передач PDK (Porsche Doppelkupplungsgetriebe) в 1980-х годах и использовал ее в очень успешных гоночных автомобилях 962.В 1986 году 962 с коробкой передач PDK выиграл свою первую гонку чемпионата мира по спортивным прототипам в Монце, Италия, и стал одним из самых известных гоночных автомобилей всех времен.

Коробка передач PDK с двойным сцеплением с тех пор стала основным элементом уличных автомобилей Porsche. Многие другие автомобили, ориентированные на производительность, теперь используют DCT.

Как мы уже говорили ранее, с точки зрения автомобилестроения, муфта отключает коленчатый вал двигателя от трансмиссии, поэтому водитель может переключаться с одной передачи на другую, не вызывая потенциального заклинивания механизма.

Коробка передач с двойным сцеплением, что неудивительно, имеет два сцепления. Почему? Поскольку DCT — это, по сути, две трансмиссии, работающие согласованно, каждая из которых требует сцепления по той же причине, по которой механическая коробка передач требует сцепления.

Кроме того, трансмиссии с двойным сцеплением не требуют, чтобы водитель вручную переключал одну передачу на другую с помощью рычага переключения передач. Вместо этого процесс выбора передачи автоматизирован, так что DCT может работать как автоматическая коробка передач.Но, как мы объясним, он не выбирает передачи так, как обычная автоматическая коробка передач с гидротрансформатором выполняет эту задачу.

Магия коробки передач с двойным сцеплением заключается в том, что она может очень быстро переключаться с одной передачи на другую. Это быстрое переключение возможно, потому что, когда передача включена в одну из двух внутренних трансмиссий в DCT, следующая передача предварительно выбирается во второй из двух внутренних трансмиссий и готова к немедленному включению.

Таким образом, переход с одной передачи на другую занимает всего миллисекунды, что делает переключение передач с DCT намного быстрее, чем с традиционной механической коробкой передач или обычной автоматической коробкой передач. Это особенно полезно для спортивных и гоночных автомобилей, где доли секунды могут быть разницей между победой и поражением.

Коробка передач с двойным сцеплением имеет два сцепления, но без педали сцепления. В традиционной механической коробке передач включение сцепления требует, чтобы водитель использовал педаль сцепления.С DCT электроника управляет включением сцепления, отдавая команды внутренней гидравлике трансмиссии.

Каждое из двух сцеплений связано с одной или другой из двух внутренних трансмиссий. Чаще всего одна из этих трансмиссий содержит шестерни с нечетными номерами, а другая управляет шестернями с четными номерами. (Одна из трансмиссий также включает в себя передачу заднего хода для резервного копирования.)

Во время движения автомобиля с DCT, в зависимости от выбранной передачи, одна из внутренних трансмиссий входит в зацепление с двигателем и приводит в движение автомобиль, в то время как другая отключается. от двигателя, но с предварительно выбранной для использования следующей передачей.Переключение передач происходит быстро и без прерывания потока крутящего момента через трансмиссию.

В типичном DCT при движении в автоматическом режиме трансмиссия предварительно выбирает следующую передачу, а затем выполняет все действия, необходимые для переключения между передачами. DCT будет включать и выключать две муфты по мере необходимости для переключения на повышенную передачу при ускорении и на пониженную при замедлении. Переключение передач осуществляется последовательно, то есть в числовом порядке, вверх и вниз. Тем не менее, DCT может быстро переключаться на полный диапазон передач благодаря процессу предварительного выбора передачи с двойным сцеплением.

Помимо автоматического режима, современный DCT может также работать как ручной без сцепления. Это означает, что водитель может выбрать следующую передачу вручную, обычно с помощью рычагов (подрулевых переключателей) на рулевом колесе. Водителю не нужно использовать педаль сцепления или каким-либо образом включать сцепление. Электроника и гидравлика трансмиссии автоматически включают оба внутренних сцепления. Ручное переключение позволяет очень быстро переключать передачи вверх и вниз и дает водителю полный контроль над поведением трансмиссии.

Чем DCT отличается от других автоматических коробок передач? — Найдите лучшие автомобильные предложения!

В обычных автоматических трансмиссиях используется преобразователь крутящего момента для передачи мощности двигателя на трансмиссию и далее на ведущие колеса. По сути, гидравлическое устройство передачи крутящего момента, преобразователь крутящего момента обеспечивает передачу мощности, но также может отделять мощность от трансмиссии, когда двигатель работает на очень низких оборотах. Это позволяет водителям останавливаться и сидеть без дела, не выключая передачу.В DCT две муфты сцепления выполняют действие сцепления и разъединения.

Бесступенчатые трансмиссии (CVT) — это еще один тип автоматических трансмиссий, и они становятся все более популярными. В вариаторе используется система подвижных шкивов в сочетании с ремнем или цепью для регулировки передаточного числа в широком диапазоне. Трансмиссия CVT не предусматривает дискретного переключения передач с одной на другую, как в обычном автоматическом или DCT. Вместо этого он может изменять передаточное число в зависимости от требований к мощности.

CVT обычно предлагают отличную топливную экономичность, но у них есть характеристики, которые некоторые водители считают нежелательными. Чтобы бороться с этим, автопроизводители обычно программируют определенные рабочие передаточные числа вариатора, делая ощущение ускорения и звук более похожим на обычную автоматическую коробку передач. Некоторые даже предлагают подрулевые переключатели, чтобы водитель мог контролировать заранее запрограммированные передаточные числа, например, в современных моделях Subaru.

В отличие от вариатора, коробка передач с двойным сцеплением переключает передачи, как обычная автоматическая коробка передач, но делает это быстрее и с гораздо меньшими потерями мощности при переходе.DCT также ощущается и звучит более удовлетворительно для ушей энтузиаста вождения.

Почему некоторые люди не любят коробки передач с двойным сцеплением — Найдите лучшие автомобильные предложения!

Как и вариаторы, трансмиссии DCT обычно обеспечивают экономию топлива от хорошей до отличной по сравнению с другими типами трансмиссий, но у них есть несколько недостатков.

• Некоторым водителям быстрое переключение передач с некоторыми DCT может показаться резким и неудобным.
• При переключении между задним ходом и движением DCT иногда может чувствовать себя неуверенно. трансмиссии с муфтой сцепления, как правило, не так хорошо умеют ползать вперед на чрезвычайно низких скоростях на светофоре или медленно двигаться вперед на парковочное место

По этим причинам многие автопроизводители предпочитают использовать в своих автомобилях традиционные автоматические трансмиссии с гидротрансформатором или вариаторы. вместо DCT.Но для автомобилей с высокими характеристиками коробки передач с двойным сцеплением остаются популярным выбором.

Некоторые современные автомобили предлагают коробки передач с двойным сцеплением. Среди них Audi R8, Ford Mustang Shelby GT500, Nissan GT-R и Porsche 718 и 911. Но DCT не ограничиваются высококлассными спортивными автомобилями. Вы найдете их, например, в Kia Forte GT и Volkswagen GTI. Одно из самых странных применений этой технологии — в моделях Hyundai Ioniq Hybrid и Plug-in Hybrid.

Достижения в технологии обычных автоматических трансмиссий, похоже, угрожают будущей популярности трансмиссий с двойным сцеплением.Некоторые предсказывают, что все меньше и меньше моделей будут предлагать технологию DCT в будущем. Но те автомобили, у которых они сейчас есть, выигрывают от их способности быстро переключать передачи с минимальной потерей крутящего момента.

Как работает автоматическая коробка передач?

Если вам нравится большинство, понимание тонкостей вашего автомобиля похоже на понимание продвинутой ядерной физики. Тем не менее, это именно то, чего хотят производители автомобилей. Они проектируют ваш автомобиль, грузовик или внедорожник так, чтобы он оптимально работал сам по себе.Таким образом, если он работает правильно, вы даже не заметите, что происходит.

При этом полезно понимать, как именно работают различные системы и компоненты вашего автомобиля, чтобы лучше понимать необходимость регулярного планового обслуживания. Возможно, нет другой системы, более важной для понимания, чем та, которая поддерживает работу вашего автомобиля: вашу трансмиссию.

Ваш двигатель и трансмиссия

Погодите-ка: разве двигатель транспортного средства не обеспечивает свою мощность? Да, есть, но что-то должно иметь возможность рассеивать эту энергию по колесам и контролировать динамику движения вашего автомобиля, включая скорость, расход топлива и обороты.Это работа вашей передачи. Поскольку ваш двигатель генерирует крутящий момент (сила, вызывающая вращение), ваша трансмиссия использует различные передаточные числа, которые регулируют энергию вращения для вращения колес. При включении передач (или когда вы остановились) должен быть какой-то механизм, который отключает трансмиссию от двигателя, чтобы двигатель мог продолжать вращаться. В противном случае ваш двигатель либо заглох бы каждый раз, когда вы останавливали автомобиль, либо вы не смогли бы контролировать свое ускорение.

В механической коробке передач это достигается за счет включения сцепления при каждом переключении передачи. В автоматическом режиме переключение передач происходит за вас. Простота эксплуатации автоматических трансмиссий делает их гораздо более привлекательным вариантом для водителей. Действительно, только около 10 процентов автомобилей на американском автомобильном рынке по-прежнему предлагают варианты с механической коробкой передач.

Общие сведения об автомате

Для вас важно спросить себя: «Как работает автоматическая коробка передач?» просто потому, что большинство автомобилей имеют автоматические коробки передач.Вместо сцепления в автоматической коробке передач используется преобразователь крутящего момента. Это гидравлическая муфта, в которой используется отдельный насос и турбина, вращающиеся в противоположных направлениях внутри самого преобразователя, что позволяет двигателю вращаться независимо от трансмиссии.

Вместо того, чтобы использовать разные наборы шестерен для блокировки и разблокировки выходных валов трансмиссии, автоматическая трансмиссия использует одну зубчатую передачу для достижения различных передаточных чисел. Сложная гидравлическая система регулирует различные ленты и муфты, управляющие передачей, а шестеренчатый насос проталкивает трансмиссионную жидкость.Затем регулятор регулирует движение переключающих клапанов, которые подают гидравлическую жидкость для включения различных передач. По мере того, как давление жидкости внутри регулятора увеличивается или уменьшается, он заставляет клапаны переключения закрывать и открывать различные контуры зубчатой ​​передачи.

Понимание того, как работает ваш автомобиль, является важным компонентом его обслуживания. Тем не менее, простое понимание сложности вашей передачи может не приравниваться к знанию того, как правильно ее обслуживать. При возникновении проблем с трансмиссией лучше доверить ремонт нашей команде сертифицированных специалистов ASE в Sun Auto Service.Вместе мы сможем обеспечить бесперебойную работу вашего автомобиля.

Авторемонт в Сильвер Спринг — Авто Клиники Мюррея

Вы когда-нибудь заглядывали в автоматическую коробку передач? В автоматической коробке передач вы найдете десятки деталей, которые работают вместе, передавая мощность от двигателя на колеса. Прежде чем посетить нашу автомастерскую для обслуживания или ремонта трансмиссии, вам может быть интересно прочитать эту статью, в которой представлен обзор компонентов внутри автоматической трансмиссии.

Шестерни

Автоматические трансмиссии имеют планетарные передачи, состоящие из солнечной шестерни, планетарной шестерни и коронной шестерни. Эти шестерни движутся и взаимодействуют друг с другом, что позволяет автомобилю развивать различные скорости движения вперед и назад.

Сцепление

Пакет сцепления в автоматической коробке передач состоит из нескольких дисков внутри барабана. Чтобы облегчить переключение передач в автоматической коробке передач, поршень внутри барабана сжимает пакет сцепления вместе с помощью давления масла, которое блокирует компоненты пакета сцепления вместе.

Ленты

По существу стальные ленты с фрикционным материалом, ленты автоматической коробки передач сжимаются под давлением. Когда это происходит, ленты могут затягиваться вокруг барабана муфты сцепления и предотвращать его вращение.

Преобразователь крутящего момента

Расположенный между двигателем и шестернями, преобразователь крутящего момента предотвращает остановку автомобиля на холостом ходу, удерживая трансмиссию отключенной от двигателя.Когда вы нажимаете на педаль газа, в преобразователь крутящего момента поступает больше жидкости, что позволяет передавать больше мощности от двигателя к коробке передач.

Корпус клапана

Известный как мозг трансмиссии и расположенный рядом с нижней частью узла, корпус клапана заполнен гидравлической жидкостью, которая перемещается к клапанам, которые входят в зацепление с муфтой или лентой для переключения передач.

Если вы считаете, что ваша автоматическая трансмиссия нуждается в обслуживании или ремонте, обращайтесь в автомобильную клинику Мюррея в Силвер-Спрингс, Мэриленд.У нас есть опыт работы с трансмиссиями, тормозами, двигателями и всеми другими важными частями вашего автомобиля. Посетите наш веб-сайт, чтобы узнать больше о предлагаемых нами услугах по ремонту и техническому обслуживанию автомобилей, и позвоните нам по телефону (240) 450-2712 для получения дополнительной информации.

Автоматическая коробка передач | механика | Britannica

Автоматическая коробка передач , расположение шестерен, тормоза, сцепления, гидравлический привод и управляющие устройства, которые автоматически изменяют передаточное число между двигателем и колесами автомобиля.С момента своего появления в 1939 году полностью автоматическая трансмиссия стала дополнительным или стандартным оборудованием большинства легковых автомобилей. Когда трансмиссия находится в ведущем положении, водителю нужно только нажать педаль акселератора, и по мере того, как автомобиль набирает скорость, трансмиссия автоматически переключает весь свой передний диапазон передач с низкой на высокую (соотношения скоростей приводного вала и вал двигателя) до тех пор, пока два вала не будут напрямую соединены через масло в гидравлическом приводе, который может быть либо двухэлементной гидравлической муфтой, либо трехэлементным преобразователем крутящего момента.Когда автомобиль теряет скорость, трансмиссия автоматически переключается с высокой на низшую передачу.

Гидравлическая муфта имеет две турбины с лопатками, обращенными друг к другу. Когда турбина с приводом от двигателя вращается, крутящий момент передается путем перемешивания масла, которое циркулирует между ними. (Это очень похоже на два вентилятора, обращенных друг к другу; когда один включен и его скорость увеличивается, воздух, выходящий из него, заставляет другой вентилятор вращаться.) В автомобиле масло позволяет гидравлической муфте легко проскальзывать. на низких оборотах двигателя (что позволяет работать на холостом ходу при включенных тормозах).На высоких скоростях проскальзывание практически исключается, а гидравлическая муфта работает как прочное соединение.

Гидравлический преобразователь крутящего момента напоминает гидравлическую муфту. Нефть передает энергию в обоих. На более низких скоростях лопасти насоса или рабочего колеса прижимают масло к лопаткам статора. Эти лопасти отклоняют масло от турбины, тем самым увеличивая крутящий момент. На более высоких скоростях, как в случае гидравлической муфты, масло, статор, насос и турбина вращаются вместе как одно целое. Масло движется в разных направлениях в разных частях гидротрансформатора.Насос вращается и выбрасывает масло наружу. Корпус в форме пончика, в котором заключены насос и турбина, нагнетает масло по направлению к турбине. Там он ударяется о лопатки турбины и скользит внутрь к ступице турбины, а затем возвращается обратно через статор. Статор снабжен обгонной или односторонней муфтой. Это устройство позволяет использовать статор для отклонения масла на низких скоростях и перемещать насос и турбину на высоких скоростях. Здесь описывается простейшая система; часто система имеет больше элементов для отклонения и направления масла, и часто гидротрансформатор сочетается с зубчатыми передачами.

Все переключение передач осуществляется комбинацией планетарных шестерен и чувствительного к скорости регулирующего устройства, которое изменяет положение клапанов, управляющих потоком гидравлической жидкости.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Компоненты трансмиссии | Mister Transmission

Вы когда-нибудь задумывались, что же находится внутри современной автоматической коробки передач? В этой статье описываются блоки сцепления, односторонние муфты, гидротрансформаторы и многое другое.

Современная автоматическая трансмиссия состоит из множества компонентов и систем, которые спроектированы для совместной работы в симфонии умных механических, гидравлических и электрических технологий, которые с годами превратились в то, что многие люди, склонные к механике, считают формой искусства. Мы стараемся использовать простые общие объяснения, где это возможно, для описания этих систем, но из-за сложности некоторых из этих компонентов вам, возможно, придется использовать некоторую мысленную гимнастику, чтобы визуализировать их работу.

Основные компоненты, из которых состоит автоматическая коробка передач:

• Планетарные редукторы, представляющие собой механические системы, обеспечивающие различные передаточные числа переднего и заднего хода.
• Гидравлическая система, в которой используется специальная трансмиссионная жидкость, подаваемая под давлением масляным насосом через корпус клапана для управления сцеплениями и лентами с целью управления планетарными передачами.
Уплотнения и прокладки
• используются для удержания масла там, где оно должно быть, и предотвращения его утечки.
• Гидротрансформатор, который действует как сцепление, позволяя автомобилю останавливаться на передаче при работающем двигателе.
• Регулятор и модулятор или трос дроссельной заслонки контролируют скорость и положение дроссельной заслонки, чтобы определить, когда нужно переключаться.
• Компьютер, который контролирует точки переключения на новых автомобилях и направляет электрические соленоиды для переключения потока масла на соответствующий компонент в нужный момент.

Наборы планетарных шестерен

Автоматические коробки передач содержат множество передач в различных комбинациях.В механической коробке передач шестерни скользят по валам, когда вы перемещаете рычаг переключения передач из одного положения в другое, включая шестерни различного размера по мере необходимости, чтобы обеспечить правильное передаточное число. Однако в автоматической коробке передач шестерни никогда не перемещаются физически и всегда включаются с одними и теми же передачами. Это достигается за счет использования планетарных передач.

Базовый планетарный ряд состоит из солнечной шестерни, коронной шестерни и двух или более планетарных шестерен, все из которых находятся в постоянном зацеплении.Планетарные шестерни соединены друг с другом через общее водило, которое позволяет шестерням вращаться на валах, называемых «шестерни», которые прикреплены к водилу.

Одним из примеров использования этой системы является соединение зубчатого венца с входным валом, идущим от двигателя, соединение водила планетарной передачи с выходным валом и блокировка солнечной шестерни, чтобы она не могла двигаться. В этом сценарии, когда мы поворачиваем коронную шестерню, планеты будут «ходить» по солнечной шестерне (которая остается неподвижной), заставляя водило планетарной передачи вращать выходной вал в том же направлении, что и входной вал, но с меньшей скоростью, вызывая редуктор (аналогично автомобилю на первой передаче).

Если мы разблокируем солнечную шестерню и заблокируем любые два элемента вместе, это приведет к тому, что все три элемента будут вращаться с одинаковой скоростью, так что выходной вал будет вращаться с той же скоростью, что и входной вал. Это похоже на машину, которая находится на третьей или высокой передаче. Другой способ использования планетарной шестерни — заблокировать водило планетарной передачи от движения, а затем подать мощность на коронную шестерню, которая заставит солнечную шестерню вращаться в противоположном направлении, давая нам задний ход.

На рисунке справа показано, как описанная выше простая система будет выглядеть в реальной трансмиссии.Входной вал соединен с зубчатым венцом (темно-серый), выходной вал соединен с водилом планетарной передачи (светло-серым), который также соединен с «многодисковой» муфтой. Солнечная шестерня соединена с барабаном (оранжевого цвета), который также соединен с другой половиной пакета сцепления. Снаружи барабан находится полоса (синяя), которую можно при необходимости затянуть вокруг барабана, чтобы предотвратить вращение барабана с прикрепленной солнечной шестерней.

Пакет муфты используется, в этом случае, для блокировки водила планетарной передачи с солнечной шестерней, заставляя оба вращаться с одинаковой скоростью.Если и пакет сцепления, и лента были отпущены, система была бы в нейтральном положении. Вращение входного вала приведет к повороту планетарных шестерен против солнечной шестерни, но поскольку ничто не удерживает солнечную шестерню, она просто будет вращаться свободно и не будет влиять на выходной вал. Чтобы установить агрегат на первую передачу, применяется лента, удерживающая солнечную шестерню от движения. Чтобы переключиться с первой на высшую передачу, ремешок отпускается, и включается сцепление, заставляя выходной вал вращаться с той же скоростью, что и входной.

Возможно множество других комбинаций с использованием двух или более планетарных наборов, соединенных различными способами, чтобы обеспечить разные скорости движения вперед и назад, которые присутствуют в современных автоматических трансмиссиях.

Некоторые из хитроумных механизмов переключения передач, присутствующие в четырех-, а теперь и в пяти-, шести- и даже семиступенчатой ​​автоматике, достаточно сложны, чтобы заставить технически проницательного неспециалиста кружиться в голове, пытаясь понять поток мощности через трансмиссию, когда она переключается с первой передачи. через высшую передачу, пока автомобиль разгоняется до скорости шоссе.На более новых автомобилях компьютер автомобиля отслеживает и контролирует эти переключения, так что они почти незаметны.

Пакеты сцепления

Пакет сцепления состоит из чередующихся дисков, которые помещаются внутри барабана сцепления. Половина дисков стальная и имеет шлицы, которые входят в пазы на внутренней стороне барабана. Другая половина имеет фрикционный материал, связанный с их поверхностью, и имеет шлицы на внутренней стороне, которые соответствуют канавкам на внешней поверхности прилегающей ступицы. Внутри барабана находится поршень, который приводится в действие давлением масла в нужный момент, чтобы сжать пакет сцепления вместе, так что два компонента заблокируются и повернутся как одно целое.

Обгонная муфта

Односторонняя муфта (также известная как муфта «обжимной») — это устройство, которое позволяет такому компоненту, как коронная шестерня, свободно вращаться в одном направлении, но не в другом. Этот эффект аналогичен эффекту велосипеда, когда педали будут вращать колесо при вращении педалей вперед, но будут вращаться свободно при вращении назад.

Обычное место, где используется односторонняя муфта, — это первая передача, когда рычаг переключения передач находится в положении движения. Когда вы начинаете ускоряться с остановки, трансмиссия запускается на первой передаче.Но вы когда-нибудь замечали, что происходит, если вы отпускаете газ, пока он еще на первой передаче? Автомобиль продолжает двигаться накатом, как если бы вы были на нейтрали. Теперь переключитесь на низшую передачу вместо Drive. Когда вы в этом случае отпускаете газ, вы чувствуете, что двигатель замедляет вашу скорость, как в автомобиле со стандартной коробкой передач. Причина этого в том, что в Drive используется одностороннее сцепление, а в Low используется пакет сцепления или лента.

Полосы

Лента — это стальная лента с фрикционным материалом, прикрепленным к внутренней поверхности.Один конец ленты прикреплен к корпусу трансмиссии, а другой конец подключен к сервоприводу. В соответствующее время гидравлическое масло под давлением подается в сервопривод, чтобы затянуть ленту вокруг барабана, чтобы предотвратить вращение барабана.

Преобразователь крутящего момента

В автоматических коробках передач гидротрансформатор заменяет сцепление на автомобилях со стандартной коробкой передач. Он нужен для того, чтобы двигатель продолжал работать, когда автомобиль останавливается. Принцип действия гидротрансформатора похож на то, как если бы вентилятор был подключен к стене, и выдувал воздух в другой вентилятор, который отключен от сети.Если вы возьмете лопасть отключенного вентилятора, вы сможете удержать его от вращения, но как только вы отпустите, он начнет ускоряться, пока не приблизится к скорости включенного вентилятора. Отличие гидротрансформатора в том, что вместо воздуха в нем используется масло или трансмиссионная жидкость, если быть более точным.

Гидротрансформатор представляет собой большую гидравлическую муфту в форме пончика (диаметром от 10 до 15 дюймов), которая устанавливается между двигателем и трансмиссией. Он состоит из трех внутренних элементов, которые работают вместе для передачи мощности на трансмиссию.Три элемента гидротрансформатора — это насос, турбина и статор. Насос установлен непосредственно на корпусе гидротрансформатора, который, в свою очередь, прикручен болтами непосредственно к коленчатому валу двигателя и вращается с частотой вращения двигателя. Турбина находится внутри корпуса и соединена непосредственно с входным валом трансмиссии, обеспечивающей движение транспортного средства. Статор установлен на односторонней муфте, так что он может свободно вращаться в одном направлении, но не в другом. В каждом из трех элементов установлены ребра, которые точно направляют поток масла через преобразователь.

При работающем двигателе трансмиссионная жидкость втягивается в насосную секцию и выталкивается наружу под действием центробежной силы, пока не достигнет секции турбины, которая начинает ее вращение. Жидкость продолжает круговое движение назад к центру турбины, где она входит в статор. Если турбина движется значительно медленнее, чем насос, жидкость будет контактировать с передней частью ребер статора, которые толкают статор в одностороннюю муфту и предотвращают его вращение.Когда статор остановлен, жидкость направляется ребрами статора для повторного входа в насос под «вспомогательным» углом, обеспечивая увеличение крутящего момента. По мере того, как скорость турбины достигает скорости насоса, жидкость начинает сталкиваться с лопатками статора на задней стороне, заставляя статор поворачиваться в том же направлении, что и насос и турбина. По мере увеличения скорости все три элемента начинают вращаться примерно с одинаковой скоростью.

С 80-х годов для повышения экономии топлива преобразователи крутящего момента оснащаются муфтой блокировки (не показана), которая блокирует турбину с насосом, когда скорость автомобиля достигает примерно 45-50 миль в час.Эта блокировка управляется компьютером и обычно не включается, если трансмиссия не находится на 3-й или 4-й передаче.

Гидравлическая система

Гидравлическая система представляет собой сложный лабиринт каналов и трубок, по которым трансмиссионная жидкость под давлением подается ко всем частям трансмиссии и гидротрансформатора. Диаграмма слева — простая схема трехступенчатой ​​автоматической коробки передач 60-х годов. Новые системы намного сложнее и сочетаются с компьютеризированными электрическими компонентами. Трансмиссионная жидкость служит для различных целей, включая управление переключением передач, общую смазку и охлаждение трансмиссии.В отличие от двигателя, который использует масло в основном для смазки, каждый аспект функций трансмиссии зависит от постоянной подачи жидкости под давлением. Это мало чем отличается от системы кровообращения человека (жидкость даже красного цвета), где даже несколько минут работы при недостаточном давлении могут быть вредными или даже фатальными для жизни трансмиссии. Чтобы поддерживать нормальную рабочую температуру трансмиссии, часть жидкости направляется по одной из двух стальных трубок в специальную камеру, которая погружена в антифриз в радиаторе.Жидкость, проходящая через эту камеру, охлаждается, а затем возвращается в трансмиссию через другую стальную трубку. Типичная трансмиссия имеет в среднем десять кварт жидкости между трансмиссией, гидротрансформатором и охлаждающим баком. Фактически, большинство компонентов трансмиссии постоянно смазываются жидкостью, включая пакеты сцепления и ленты. Поверхности трения этих деталей предназначены для правильной работы только в том случае, если они покрыты маслом.

Масляный насос

Масляный насос трансмиссии (не путать с насосным элементом внутри гидротрансформатора) отвечает за создание всего давления масла, которое требуется в трансмиссии.Масляный насос установлен на передней части картера коробки передач и напрямую соединен со ступицей корпуса гидротрансформатора. Поскольку корпус гидротрансформатора напрямую соединен с коленчатым валом двигателя, насос будет создавать давление всякий раз, когда двигатель работает, пока имеется достаточное количество трансмиссионной жидкости. Масло поступает в насос через фильтр, расположенный в нижней части масляного поддона трансмиссии, и поднимается по всасывающей трубке прямо к масляному насосу.Затем масло под давлением подается к регулятору давления, корпусу клапана и остальным компонентам по мере необходимости.

Корпус клапана

Гидроблок — это центр управления автоматической трансмиссией.

Корпус клапана содержит лабиринт каналов и проходов, по которым гидравлическая жидкость направляется к многочисленным клапанам, которые затем активируют соответствующий пакет сцепления или сервопривод ленты для плавного переключения на соответствующую передачу для каждой дорожной ситуации. Каждый из множества клапанов в корпусе клапана имеет определенное назначение и назван в честь этой функции.Например, клапан переключения передач 2-3 активирует переключение с повышающей передачи со 2-й передачи на 3-ю или клапан синхронизации переключения 3-2, который определяет, когда должно произойти переключение на более низкую передачу.

Самый важный клапан, которым вы напрямую управляете, — это ручной клапан. Ручной клапан напрямую соединен с рукояткой переключения передач и закрывает и открывает различные проходы в зависимости от того, в каком положении находится переключатель передач. Например, когда вы переводите переключение передач в режим Drive, ручной клапан направляет жидкость к блоку сцепления ( s), который включает 1-ю передачу.Он также настраивается для отслеживания скорости автомобиля и положения дроссельной заслонки, чтобы определить оптимальное время и силу для 1–2 переключения. В трансмиссиях с компьютерным управлением у вас также будут электрические соленоиды, которые установлены в корпусе клапана, чтобы направлять жидкость в соответствующие пакеты или ленты сцепления под управлением компьютера для более точного управления точками переключения передач.

Компьютерное управление

Компьютер использует датчики двигателя и трансмиссии для определения таких вещей, как положение дроссельной заслонки, скорость автомобиля, частота вращения двигателя, нагрузка на двигатель, положение выключателя стоп-сигнала и т. Д.для контроля точных точек переключения, а также того, насколько плавным или жестким должно быть переключение. Некоторые компьютеризированные трансмиссии даже учатся вашему стилю вождения и постоянно адаптируются к нему, поэтому каждая смена рассчитывается именно тогда, когда вам это нужно.

Из-за компьютерного управления спортивные модели выходят с возможностью ручного управления трансмиссией, как если бы это был рычаг переключения передач, позволяя водителю выбирать передачи вручную. На некоторых автомобилях это достигается путем пропускания рычага переключения передач через специальные ворота, а затем нажатия на него в одном или другом направлении для переключения на повышенную или понижающую передачу по желанию.Компьютер отслеживает эту активность, чтобы убедиться, что водитель не выбирает передачу, которая может привести к превышению скорости двигателя и его повреждению.

Еще одним преимуществом этих «умных» трансмиссий является то, что они имеют режим самодиагностики, который может обнаружить проблему на ранней стадии и предупредить вас с помощью светового индикатора на приборной панели. Затем технический специалист может подключить тестовое оборудование и получить список кодов неисправностей, который поможет точно определить причину проблемы.

Регулятор, вакуумный модулятор, трос дроссельной заслонки

Эти три компонента важны для некомпьютеризированных передач.Они предоставляют входные данные, которые говорят трансмиссии, когда нужно переключаться.

Регулятор подключен к выходному валу и регулирует гидравлическое давление в зависимости от скорости автомобиля. Это достигается за счет центробежной силы, которая вращает пару шарнирных грузов против возвратных пружин. По мере того, как грузы растягиваются относительно пружин, большее давление масла проходит мимо регулятора, чтобы воздействовать на клапаны переключения, которые находятся в корпусе клапана, которые затем сигнализируют о соответствующих переключениях.

Конечно, скорость автомобиля — это не единственное, что определяет, когда должна переключаться трансмиссия, но также важна нагрузка, под которой находится двигатель.Чем большую нагрузку вы возлагаете на двигатель, тем дольше коробка передач будет удерживать передачу перед переключением на следующую.

Есть два типа устройств, которые служат для контроля нагрузки двигателя: трос газа и вакуумный модулятор. Передача будет использовать одно или другое, но обычно не оба этих устройства. Каждый из них работает по-своему, чтобы контролировать нагрузку на двигатель.

Трос дроссельной заслонки просто контролирует положение педали газа через кабель, идущий от педали газа к дроссельной заслонке в корпусе клапана.

Вакуумный модулятор контролирует вакуум в двигателе с помощью резинового вакуумного шланга, который подсоединен к двигателю. Вакуум двигателя очень точно реагирует на нагрузку двигателя с высоким вакуумом, который создается, когда двигатель находится под небольшой нагрузкой, и снижается до нуля, когда двигатель находится под большой нагрузкой. Модулятор прикреплен к внешней стороне корпуса трансмиссии и имеет вал, который проходит через корпус и прикрепляется к дроссельной заслонке в корпусе клапана. Когда двигатель работает с небольшой нагрузкой или без нагрузки, высокий вакуум воздействует на модулятор, который перемещает дроссельную заслонку в одном направлении, позволяя трансмиссии переключаться раньше и мягко.По мере увеличения нагрузки на двигатель разрежение уменьшается, что приводит к перемещению клапана в другом направлении, заставляя трансмиссию переключаться позже и более жестко.

Уплотнения и прокладки

Автоматическая коробка передач имеет множество уплотнений и прокладок для регулирования потока гидравлической жидкости и предотвращения ее утечки. Есть два основных внешних уплотнения: переднее уплотнение и заднее уплотнение. Переднее уплотнение герметично закрывает место крепления гидротрансформатора к картеру трансмиссии. Это уплотнение позволяет жидкости свободно перемещаться от преобразователя к трансмиссии, но предотвращает утечку жидкости.Заднее уплотнение предотвращает утечку жидкости через выходной вал.

Уплотнение обычно изготавливается из неопрена (аналогично неопрену в щетке стеклоочистителя) и используется для предотвращения утечки масла через движущуюся часть, например вращающийся вал. В некоторых случаях соединению неопрена помогает пружина, которая удерживает неопрен в тесном контакте с вращающимся валом.

Прокладка — это тип уплотнения, используемый для уплотнения двух неподвижных частей, скрепленных вместе.Некоторые распространенные материалы для прокладок: бумага, пробка, резина, силикон и мягкий металл.

Помимо основных уплотнений, существует также ряд других уплотнений и прокладок, которые различаются от трансмиссии к трансмиссии. Типичным примером является резиновое уплотнительное кольцо, уплотняющее вал рычага переключения передач. Это вал, который вы перемещаете, когда манипулируете переключателем передач. Другой пример, который является общим для большинства трансмиссий, — это прокладка масляного поддона. Фактически, уплотнения требуются везде, где устройству необходимо пройти через корпус коробки передач, и каждое из них является потенциальным источником утечек.

Хотите узнать больше?
Посетите один из наших офисов

.
