полная расшифровка, что означают лампочки на приборной, подробный каталог
На автомобильной панели приборов находится много значков. Водители часто не уверенны в том что они обозначают. В материале вы узнаете, что обозначают символы на приборной доске, почему они бывают разного цвета.
Содержание
- Часто загорающиеся значки неисправностей на панели приборов
- Значки освещения
- Предупреждающие иконки на панели авто
- Индикаторы систем безопасности
- Пиктограммы напоминающие о техническом обслуживании
- Индикаторы тормозной системы на приборной панели
- Значки относящиеся к АКПП
- Индикаторы в дизельных автомобилях
- Лампочки на приборной панели полноприводных машин
- Значки гибридных и электромобилей
- Иконки дополнительных и специальных систем
- Символы экономии топлива на панели приборов
- Почему значки разных цветов
Часто загорающиеся значки неисправностей на панели приборов

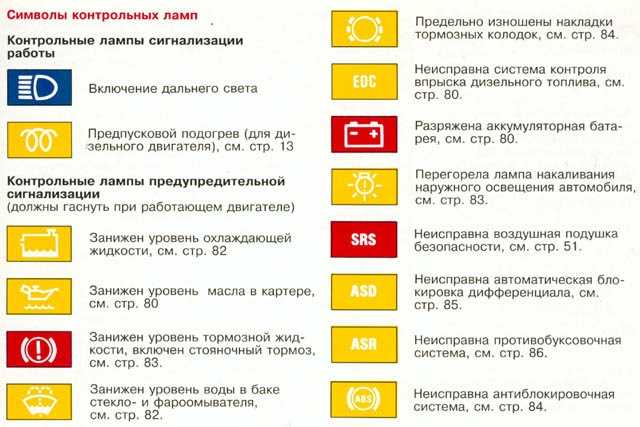

Представим обозначение значков неисправности на панели приборов и их расшифровку:
– индикатор АКБ появляется на приборной панели в момент включения зажигания, а после пуска ДВС тухнет.
Продолжающееся свечение значка свидетельствует о пониженном напряжении в сети, разряде аккумулятора, повреждении генератора или износе ремня навесного оборудования.
– падение давления смазки в моторе, обусловленное снижением уровня масла. Возможные причины неполадки: чрезмерный масложор ДВС, утечка смазки. На отдельных моделях машин, выпущенных в Японии или Европе, представленный индикатор выпадает в сочетании со словами «Oil Min».
– значок охлаждающей жидкости, имеющий различное обозначение на приборной панели для характеристики степени неисправности. Желтая индикация в виде расширительного бачка сигнализирует о снижении уровня антифриза, нарушении контактной части или повреждении уровнемера тосола. Значок будет периодически моргать. Также панель приборов может выдать индикатор красного окраса в виде градуированного термометра. Что сигнализирует о чрезмерной температуре ДВС. Синий говорит, что охлаждающая жидкость еще не нагрелась до рабочей температуры.
– значок, сигнализирующий о неисправности подушек безопасности.
В зависимости от конкретного исполнения панели приборов, может использоваться одна из двух представленных вариаций индикации. Отклонения провоцируются нарушением контактной части контроллеров или замыканием, нарушением целостности проводки. Подушка не раскроется в аварийной ситуации. — индикатор боковых подушек безопасности встречается редко.
– значок Check Engine (Чек Энджин) в виде ДВС желтого цвета начинает светиться при выявлении отклонений в работе мотора или отдельных электронных блоков. Быстро и четко распознать ошибку можно посредством компьютерной диагностики.
– значок спирали в желтом окрасе по функционалу практически идентичен сигнализатору Check Engine (Чек Энджин), но используется на дизельных машинах. Также его свечение на панели приборов, говорит, что свечи накала еще не нагрелись до рабочей температуры.
– значок, указывающий на минимальный остаток топлива в баке.
Значки освещения
Обозначение и расшифровка индикации световых устройств на приборной панели автомобиля:
– включение фар и фонарей.
– отказ в работе ламп ближнего или дальнего света. При целостности лампочек, причину потребуется искать в проводке.
– включен дальний свет.
– запущена опция автоматизированного переключения между ближним и дальним световым потоком.
– нарушение функционирования автоматизированного корректора угла светового потока передней оптики.
– периодическое мигание на приборной панели одного из представленных значков, свидетельствует о неисправности устройства адаптивной оптики.
– указанные значки означают подключение автоматизированной программы, активирующей дневные ходовые огни.
– перегорание лампочек или повреждение проводки задних блок-фар.
– активированы габаритные огни.
– свечение значка информирует о включение ПТФ (противотуманных фар).
– включены ПТФ сзади.
— функционирует указатель поворота или лампы оповещения аварийной остановки.
Предупреждающие иконки на панели авто
На приборной панели автомобиля используются следующие предупреждающие иконки:
– индикация в желтом или красном окрасе свидетельствует о неисправностях рулевого колеса.
При желтом свечении фиксируются проблемы с поворотом руля, а при красном наблюдаются перебои ЭУР или ГУР (электронного или гидроусилителя руля).
– значок желтого или красного цвета. Нормально индикатор светится или периодически моргает при остановленном моторе. Что говорит об активации иммобилайзера и охранной сигнализации. Загорание индикации красного цвета после пуска ДВС, указывает на проблемы с блокиратором мотора, соединения с ключом электронного типа или активирования иммобилайзера. также относится к работе иммобилайзера.
– значок омывающего комплекса стекол. Загорается при уменьшении объема очищающей жидкости. Или при неисправности: окислении контактной части датчика или скоплении частиц грязи на индикаторном поплавке, что приводит к заклиниванию механизма. Нередко ложная информация поступает из-за использования очистительной жидкости несоответствующего качества.
– неправильная работа каталитического нейтрализатора. Проблема сопровождается существенным падением тяги ДВС и увеличением объема потребляемого топлива.
Неисправность обусловлена засорением сот катализатора и перебоями в зажигании.
– нарушение функционирования очистительного комплекса газов, заливка топлива плохого качества, отсутствие искрообразования в цилиндрах, повреждение кислородного датчика.
– перебои в работе двигателя, обусловленные не корректным функционированием контроллеров или электронных блоков трансмиссии.
– выпадение представленного индикатора сопровождается снижением тяги ДВС. В данном случае рекомендуется первоначально перезапустить мотор, выдержав паузу не менее тридцати секунд.
– не закручена или не закрыта герметично крышка бака с топливом.
– отклонения в контуре охлаждения ДВС: повышенная температура или недопустимое снижение уровня технологической жидкости.
Индикаторы систем безопасности
Рассмотрим значки системы безопасности, имеющиеся на панели приборов автомобиля:
– не пристегнут ремень безопасности. Как правило, мигает после начала движения, а также сопровождается работой звукового сигнала.
– неисправность подушки безопасности со стороны переднего пассажира. Также представленные индикаторы обозначает, что на правом кресле спереди перевозится пассажир с малой массой. Например, ребенок. В момент аварии подушки безопасности пассажира не сработают.
– отклонения системы стабилизации.
– представлены две основные вариации исполнения индикации антипробуксовочной системы (ASR) на приборной панели, имеющие желтый цвет. Программа работает в комплексе с антиблокировочной системой. Беспрерывное свечение ASR свидетельствует о неполадках.
– представленные значки характеризуют работу антипробуксовочной системы. Подсвеченные зеленым цветом слова TRAC и ACTIVE TRAC означают стабильное функционирование. Фиксация неполадок сопровождается загоранием сигнализаторов с желтым или оранжевым окрасом. При этом DTC и TCS работают в непосредственной связи с системой торможения и подачи топлива. Поэтому образование отклонений в них, также сопровождается загоранием одного из представленных значков на панели приборов.
– нестабильная работа системы предотвращения аварии (Pre-Crash-Safety-System). Ее активация предусмотрена в момент появления риска переворачивания кузова машины. При этом значок PCS может загореться в ходе или по завершению преодоления бездорожья.
– вступление в работу вспомогательной программы при экстренном торможении.
– снижение давления воздуха в шинах более чем на 25% от установленной нормы, либо неисправность контролирующей системы.
– указанные значки светятся желтым или оранжевым оттенком. С их помощью фиксируются неполадки в программе контроля слепых зон.
– неисправность/отключение стабилизационной опции. При полном отказе, на панели приборов дополнительно засветится значок Чек Энджин. Программа стабилизации позволяет выровнять курс машины на скользкой дороге или при попадании в занос. Ее работа обеспечивается прямой связью с системой торможения, подачи топлива и управления подвеской.
– включение в работу программы, предотвращающей пробуксовку и затормаживание колеса после снижения тяги ДВС, по причине попадания на скользкую дорогу.
Если помимо рассматриваемого значка на панели приборов загорается Чек Энджин или гаечный ключ, в том числе перечеркнутый, то выявлены отклонения в стабилизационной системе.
– сбои в работе или выход из строя системы ночного виденья. Первоначально проверяется корректность функционирования датчиков инфракрасного вида.
– значок может подсвечиваться желтым или оранжевым цветом, указывая на выключение интеллектуальной, вспомогательной программы торможения в предаварийной ситуации. В случае запуска системы и не погасании индикатора, понадобится проверить состояние датчиков.
– представленные значки характеризуют функционирование вспомогательной программы при парковке. Загорание лампочки зеленого цвета свидетельствует о стабильной работе, а желтого – о выявлении отклонений.
– информационные символы, позволяющие определить состояние программы отслеживания полос движения автомобиля. Свечение надписи LDW или силуэта машины в желтом окрасе, говорит о необходимости выравнивания рядности движения.
Мигание этих значков провоцируется неисправностью программы. Загорание букв LKA с зеленой подсветкой, информирует водителя о нормальном функционировании системы.
Пиктограммы напоминающие о техническом обслуживании
– данный спектр индикаторов информирует водителя о необходимости выполнения планового технического осмотра, выполнив смену смазочного материала и фильтрующего элемента ДВС. Загорание значка в виде машины, поднятой на подъемнике, свидетельствует о выявлении существенных неисправностей, которые требуют устранения.
– необходима смена воздушного фильтрующего элемента силового агрегата.
– неправильное положение дроссельной заслонки, что снижает тягу мотора.
– желтая буква I, расположенная внутри круга, призвана обратить внимание на образование целого ряда проблем.
– значок открытой книжки на панели приборов, говорит о необходимости поиска детальной информации по проблеме в руководстве по эксплуатированию машины.
Индикаторы тормозной системы на приборной панели
— обычно эти пиктограммы информируют о работающем ручном тормозе, но в авто, у которых на приборной панели нет символов, оповещающих о неисправностях тормозной системы, они говорят также о поломке.
– восклицательный знак на панели приборов может появиться в красном круге или треугольнике. В первой вариации ЭБУ (электронный блок управления) обнаруживает отклонения в тормозной системе, надо как можно скорее остановиться. Возможные причины: неисправность датчиков, снижение уровня тормозной жидкости или натянутый ручник. Символ «!», охваченный сплошным треугольником красного оттенка, свидетельствует о перебоях электронной стабилизационной программы. В большинстве ситуаций, индикаторы загораются в комплексе с иными значками или информативными сообщениями.
– красная буква P, заключенная в круг идентичного цвета, является индикацией тормоза ручного типа. Она светится при натягивании ручника, недопустимом износе фрикционного материала на колодках или снижении уровня тормозной жидкости. На машинах с ручным тормозом электронного вида, значок сигнализирует о сбоях или поломке концевого переключающего механизма.
– значок информирует водителя об обнаружении нарушений в антиблокировочной системе.
Дальнейшее эксплуатирование допускается, но необходимо учитывать, что ABS не отработает корректно в требуемый момент.
– снижение количества жидкости в тормозном контуре.
– недопустимое стирание фрикционных накладок тормозных колодок, сопровождающееся необходимостью их смены.
– нарушение работы системы распределения тормозного усилия.
– перебои в работоспособности ручника электрического типа или вспомогательных элементов.
– значок используется на приборных досках машин с АКПП. Начинает светиться при повороте ключа в замке зажигания. Сигнализирует о необходимости нажатия тормозной педали, перед оперированием коробкой передач.
Значки относящиеся к АКПП
Значки на панели приборов, характеризующие функциональность автоматической КПП (коробки переключения передач):
– сигнализатор в желтом окрасе означает неисправность АКПП, с переходом в аварийный режим. Свечение с красным оттенком говорит о поломке.
– любой из представленных символов говорит о неполадках с АКПП.
Наиболее распространенные причины: повышение температуры смазки или повреждение контроллера температуры. Реже наблюдаются неисправности управляющего блочка АКПП. Индикация с желтым оттенком предупреждает о выявленных отклонениях в АКПП, а при загорании красного цвета рекомендуется прекратить движение.
– представленной индикацией укомплектованы приборные панели машин с АКПП. Загорание значка происходит по следующим причинам: снижение уровня смазочного материала, повышение температуры, повреждение датчиков или ЭБУ АКПП.
– сбои вариатора или бесступенчатой КПП.
– активирование программы помощи старта с места при наледи на дороге, которой оснащаются отдельные модели машин. Они обеспечивают начало движения со второй передачи.
– значок, напоминающий о необходимости нажатия тормозной педали, перед включением передачи.
– свидетельствует о запуске опции под названием Power (SPORT), которая обеспечивает выдачу максимальной мощности за счет перехода на повышенную передачу при увеличенных оборотах.
— активированы специальные режимы движения, которые могут влиять на работу мотора, коробки, подвески.
– деактивирована система Over Drive. Это сопровождается увеличенным потреблением топлива. При оснащении машины опцией Over Drive, дополнительно предусматривается кнопка для ее принудительного выключения.
– индикатор выведен на панели приборов машин с 4WD (полным приводом) или комплексом пониженных скоростей. Светится в случае установки селектора в нейтральное положение или паркинг (P). В результате происходит блокирование АКПП.
Индикаторы в дизельных автомобилях
Рассмотрим, что обозначают отдельные светящие лампочки на панели приборов дизельных машин:
– информирует водителя об активации свечей накаливания. Запускать силовой агрегат необходимо после потухания индикатора.
– сообщение о неисправности, нужна диагностика. Этот индикатор могут вызвать разные причины от снижения уровня масла в ДВС, до низкого качества дизеля.
– данные значки указывают на выход из строя сажевого фильтрующего элемента или забитость.
– нехватка объема жидкости, обеспечивающий каталитический процесс очищения отработанных газов.
– скопление конденсата в дизеле или необходимость замены топливного фильтра.
– (Electronic Diesel Control) выпадает на панели приборов по причине перебоев функционирования управляющей программы впрыска дизеля электронного типа. При этом могут наблюдаться проблемы с запуском силового агрегата, его нестабильная работа или внезапные остановки. К возникновению неисправности приводит засорение фильтрующего элемента дизеля, форсунок, топливного насоса, реже – образование воздушных пробок в топливном контуре.
– начинает светиться на приборной панели в момент включения зажигания, затем исчезает. Его постоянное свечение, свидетельствует о необходимости смены привода ГРМ.
Лампочки на приборной панели полноприводных машин
Приборная доска полноприводных автомобилей оснащена следующими значками:
– работа трансмиссии на моноприводе.
– используется режим движения на заднем приводе, с возможным подключением системы 4WD автоматически.
– активирована пониженная или повышенная передача, соответственно надпись Low или High.
– активирована блокировка дифференциала.
– активирована блокировка дифференциала сзади.
– неполадки полного привода.
– повышенная температура смазки дифференциала или неполадки 4WD.
– выдача подсказки по дальнейшему движению. При задранной вверх передней части автомобиля на значке, следует повысить обороты мотора, из-за приближающегося подъема. Если передняя часть опущена вниз, то требуется сбросить обороты, так как впереди спуск.
– индикация поворота, используется на машинах с опцией 4WD.
– нарушение нормального функционирования стабилизационной программы подвески.
– значок в виде оси машины с рычагами указывает на возникновение проблем с различными узлами трансмиссии. Перечень поломок разнится, в зависимости от модификации машины, и уточняется в инструкции.
Значки гибридных и электромобилей
На панели приборов гибридных и электромобилей предусмотрены следующие значки:
– перебои в функционировании основной АКБ или аккумулятора цепи высокого напряжения.
– поломка электропривода. Значок по функционалу идентичен надписи Чек Энджин, используемой в машинах с классическими моторами.
– разрядка батареи высокого напряжения.
– требуется произвести подзарядку АКБ.
– критическое понижение мощности автомобиля.
– отражаются на приборной доске в момент проведения зарядки АКБ.
– режим функционирования гибридной модели переведен на электрическую тягу.
– автомобиль готов к движению.
– сбои в работе системы оповещающей пешеходов звуковым сигналом о приближении электромобиля.
– отклонение гибридной части силовой установки. Желтое свечение сигнализирует о незначительной поломке, а при красном рекомендуется прекратить эксплуатацию.
Иконки дополнительных и специальных систем
Лампочки, характеризующие функциональность дополнительных и специальных функций, на приборной панели автомобиля:
– силуэт ключика в зеленом окрасе фиксирует нахождение ключа электронного типа в машине.
Красный и оранжевый окрас означает его отсутствие.
– ключ электронного типа находится в машине. Символ, дополненный молнией, означает частичную или полную разрядку батарейки в устройстве.
– активирована программа «Снег», предусмотренная на машинах с АКПП. Она облегчает старт автомобиля с места и движение в условиях гололеда.
– указанный значок используется на приборных панелях современных автомобилей, оснащенных интеллектуальными программами. Рекомендует сделать остановку для отдыха.
– значок предусмотрен для машин с круиз-контролем. Предупреждает о возникновении впереди препятствия.
– сигнальная лампочка загорается в момент отработки регулировочной программы высоты положения кузова, которая обеспечивает комфортабельность пассажиров при посадке и высадке.
– обозначает запуск адаптивной программы круиз-контроля. Моргание значка свидетельствует о сбоях или поломке программы.
– включение обогревательного комплекса стекла сзади.
– запуск системы удержания тормоза на светофоре/пробке (Auto Hold).
Деактивация опции выполняется посредством выжима педали акселератора.
– надпись на значке соответствует выбранному режиму работы амортизаторов – спортивный или комфортный.
– индикация используется на машинах с подвеской пневматического типа. Светящийся значок указывает на предельное расстояние между дорожным полотном и кузовом.
– требуется проверка состояния ходовой части.
– загорание данной надписи провоцируется некорректным функционированием программы предупреждения столкновений. Причинами могут быть поломки контроллеров или основного модуля.
– перебои ЭБУ шасси, который отвечает за корректировку положения колес сзади.
– активация вспомогательной программы движения с прицепом.
– неисправности подруливающей программы колес сзади.
– отклонения в работе программы рулевого управления с передаточным числом.
– неполадки круиз-контроля или вспомогательных элементов.
Символы экономии топлива на панели приборов
Представим обозначения индикаторов на приборной панели, способствующие снижению потребления топлива:
– запуск функции Stop-Start.
– проблемы с отработкой программы Start-Stop, обеспечивающей экономию топлива за счет глушения мотора в момент остановки, и последующего запуска посредством нажатия педали акселератора.
– включение режима экономии топлива.
– рекомендация по переключению передачи на машинах с механической трансмиссией.
– значок спортивного режима машины.
Если материал оказался полезным, напишите комментарий. Если оказался бесполезным или неточным, тем более пишите.
Почему значки разных цветов
Различная цветовая гамма символов на приборной доске машин обусловлена приоритетностью повреждения или информативного сообщения:
Синий или зеленый – говорит о правильности вступления в работу одной из опций. При этом дальнейшая эксплуатация допускается без ограничений.
Желтый или оранжевый – свечение лампочек на панели приборов указанными цветами, сигнализирует о возникновении отклонений в определенных опциях машины. ЭБУ могут самостоятельно перевести автомобиль в аварийный режим, ограничив скорость движения.
Могут выйти из строя и узлы, не оказывающие непосредственного влияния на безопасность езды. Также этими цветами подсвечиваются системы безопасности (подушки, слепых зон), и опции не работающие в повседневной эксплуатации авто спортивный режим, изменение работы полного привода).
Красный – если загорелся значок в красном окрасе на панели приборов, то рекомендуется незамедлительно прекратить движение. Такая индикация свидетельствует об обнаружении существенных неполадок, работе систем торможения.
Приборная панель Рено Каптур: обозначения индикаторов
Штатная приборка Рено Каптур – это классика интуитивно понятного информационного обеспечения водителей, предупреждая, а также в некоторых ситуациях и, запрещая эксплуатацию авто с помощью специальных значков сигнализации.
При этом с расшифровками большинства иконок, а также с нюансами индикации можно ознакомиться в обзоре приборной панели родственной объекту нашего обзора Renault Arkana.
Индикаторы штатного приборного щитка базового Рено Каптур
Что касается приборки начальной комплектации рассматриваемого нами французского компактного кроссовера, то она оснащена, скажем, так базовым наличием значков информирования/предупреждения/ запрещения. Они при этом имеют соответствующее цветовое по принципу светофора оформление, а именно:
- иконки зеленого света означают нормальную работу тех систем, что они обозначают;
- желтые изображения – это предупреждающие о ненормальной работе, оснащения;
- а красный цвет иконок – это цвет запрещения дальнейшего использования авто вплоть до вызова эвакуатора.
Для примера приведем описания далеко не полного перечня значков индикации, согласно цветовому их оформлению:
| Нормальная работа габаритных огней | |
| Штатный режим работы передних противотуманных фар | |
| Режим работы поворотников, а также аварийного включения габаритных огней | |
| Значки, которые информируют о режимах движения с включенным адаптивным контролированием | |
| Значок экономично-экологического режима движения | |
| Предупреждение о том, что требуется заправка горючим | |
| Значок предупреждения о выключенной системе стабилизации | |
| Предупреждение о необходимости проверки шинного давления | |
| Дословно Check толмачами с технического английского переводится, как предупреждение о необходимости проверки движка, из-за наличия проблем | |
| Необходимость проверки электрооборудования силовой установки из-за возможных неисправностей | |
| Предупреждение об уменьшении мощности движка | |
Предупреждает о проблемах электропитания авто. Не нужно путать со значком ошибки EPS, что ответственна за систему стабилизации. | |
| Запрет движения из-за не пристегнутого ремня | |
| Проблемы с коробкой скоростей, требуются ремонтные манипуляции | |
| Неисправность ручника или стояночных тормозов | |
| Опасная неисправность рулевого гидроусиления | |
| Высокая температура трансмиссионного масла |
В этом интуитивно понятном порядке цветового оформления информационной и предупредительной индикации есть исключения в виде, как белых/оранжевых, так и синих значков:
| Наличие проблем в контролировании круиза | |
| Система охлаждения не достигла оптимальной температуры | |
| Значок напоминания о необходимости проведения очередного номерного ТО может появляться, как щитке приборов, так и на экране дисплея |
Таким образом, не вдаваясь в пространные рассуждения насчет преимуществ приборных панелей французской техники, уведомляющих водителей по поводу актуального состояния систем автомобилей, скажем, так, что они максимально информативны, как насчет нормальной работы, так и о наличии проблем.
А также они контролируют соблюдения регламентов номерных ТО.
От чего зависит долговременность службы, надежность, а значит и безопасность транспортного средства.
Значок ключа на приборке – это не наличие поломки, а предупреждение о необходимости прохождения номерного ТО
Таким образом, индикация в виде изображения гаечного ключа – это ни что иное, как сигнал о наступлении срока очередного техобслуживания.
При этом, если все необходимые процедуры ТО осуществляются дилерскими центрами или специализированными сервисными службами, то их же специалисты осуществляют и обнуление или сброс интервалов между сервисами. В тех случаях, когда манипуляция техобслуживания и замены расходников проводятся самими пользователями техники, то тогда надо уметь самостоятельно обнулять эти интервалы.
Собственно, о значке приближения ТО (а отнюдь не о наличии неисправности, как ошибочно считают многие из представителей нашего гаражного сообщества, обнаружив на приборке индикацию в виде ключа) и о процедуре сброса этого напоминания и будет речь в нижеследующем разделе обзора.
Важно! Следует иметь в виду, что выполнение всех обязательных по регламенту работ по обслуживанию тех же самых Рено Каптур, совсем не означает, что произойдет автоматическое обновление счетчика межсервисного интервала. Это надо делать самим пользователям машин в течение нескольких минут, как говорится, даже не покидая кресло пилота.
Пошаговый алгоритм самостоятельного сброса интервала ТО
Чтобы избавиться от докучливой индикации о прохождении техобслуживания после того, как эти сервисные манипуляции будут осуществлены следует:
- Включить зажигание для того, чтобы загорелась индикация на приборке.
- На торце правого переключателя рулевой колонки находятся две стрелки, одна из которых направлена вверх, а другая вниз.
- Нажимая эти кнопки в любое направление, как вверх, так и вниз, следует найти меню с настройкой периодичности ТО на борткомпьютере.
- Когда на экране появится опция настроек интервалов ТО надо нажать кнопку в течение нескольких секунд до тех пор пока на экране не появится надпись настройки Техобслуживания с периодичностью в километрах пробега или в месяцах.
Когда эта опция высветится, то кнопку надо отпустить. - Потом следует снова нажать эту кнопку и не отпускать пока на дисплее не замигает надпись, что будет означать обнуление значений периодичности ТО.
- В том случае, если все манипуляции проведены корректно, то на экране должна появится надпись Техобслуживание с цифровыми значениями 15000/12 месячного срока периодичности сервиса.
Когда эта опция высветится, то кнопку надо отпустить.Данная манипуляция потребуется, если кто-либо из каптуроводов затеет осуществление апгрейда приборки в виде замены аналоговой штатной, на цифровую продвинутую приборку.
Для того, чтобы осуществить демонтаж заводской приборки нужно:
- снять клеммы с АКБ;
- с особой осторожностью с помощью лопатки из пластика и, сопровождая неудобные манипуляции традиционными ругательствами, осторожно освободить щиток приборов от наружной накладки;
- выкрутить два самореза;
- после чего потянуть на себя щиток и, отсоединив питание полностью его снять.
Для осуществления монтажа новой панели приборов, следует знать распиновку элементов подключения и питания.
Распиновка приборного щитка Рено Каптур
Штатная приборка не отличается наличием сложной схемы подключения, как правило, это пара-тройка разъемов в одной или в двух колодках. Вот, собственно и сама схема распиновки.
Где:
- сигнал управления на генерацию индикаций обозначен 102;
- контакты переключателей стеклоомывателя и дворников – 145;
- командный сигнал коррекции головной оптики – 1390;
- контакт индикации ручника (стояночных тормозов) – 156;
- датчик не пристегнутого ремня – 1601;
- модуль диагностического разъема – 225;
- индикация минимума тормозной жидкости в бачке – 207 и т.п.
Важно! Вышеприведенная схема распиновки может отличаться в зависимости от версии модели и комплектации того или иного Рено Каптур.
Что означает этот значок на приборной панели?
По адресу 6 th Avenue Honda в Стиллуотере мы ценим иконы.
На самом деле, наше восхищение простирается дальше, чем замазка, с которой вы играли в детстве. Иконы обладают властью, такие как Фредди Меркьюри, Элтон Джон, Тупак, а теперь совсем недавно Ариана Гранде. (Спасибо, дальше.)
Ладно, ладно, теперь время быть немного серьезнее. Рад, что мы посмеялись.
Здесь, по адресу 6 th Avenue Honda, мы заботимся о вашей безопасности и хотим, чтобы вы знали, что делать, если на приборной панели появляется нежелательный значок.
Squishy Doofers:
Это можно легко перепутать с открыванием бутылки шампанского. Извержение жидкости, летящей во всех направлениях, звучит для нас как вечеринка! Или даже Old Faithful, позволивший разорвать в Йеллоустоуне. Есть много способов интерпретировать мягкие фуферы, но для нас здесь, в 6 th Avenue Honda, это означает, что ваша стеклоочистительная жидкость нуждается в замене. Если вы хотите заменить это, приходите в наш современный сервисный центр Honda в Стиллуотере, штат Оклахома!
Пьяный робот:
6 th Авеню Хонда в Стиллуотере, Оклахома – зона, свободная от суждений.
Мы заботимся о вас и хотим предложить вам наилучшие условия покупки новой Honda, но иногда вы должны прислушиваться к знакам. Любители веселья скажут вам, что этот значок означает только то, что пришло время заменить батарею. Что они знают? Это также напоминание о том, что где-то пять часов. Развлекайтесь с изображением своего пьяного робота, но будьте ответственны, проверив аккумулятор в Honda на 6-й авеню и доехав до дома на убере.
Циклон в машине:
Это может быть триггером для некоторых жителей Оклахомы, так как мы живем в печально известной Аллее Торнадо. Мы здесь, по адресу 6 th Avenue Honda в Стиллуотере, штат Оклахома, знаем, что это означает рециркуляцию воздуха внутри вашего автомобиля, но для неопытного глаза вы можете подумать, что в вашем автомобиле есть циклон! Чтобы избежать циклона в вашем автомобиле, не садитесь за руль в период с марта по май. Увольтесь с работы, не стройте никаких планов и наслаждайтесь Hulu, Netflix или дневным телевидением.
Призраки:
Стиллуотер, Оклахома — место хорошего настроения. Пистолет Пит, Пуля и оркестр Cowboy Marching. Однако это не означает, что духи не будут преследовать. Посмотрите фильм ужасов или сыграйте в шедевральный особняк Луиджи для дальнейшего изучения этой темы. Лучший способ быть активным в случае нападения призраков — купить портативный пылесос, чтобы вы могли ловить любых духов, когда загорается этот значок. Этот значок в вашем автомобиле также означает разморозку, но мы все знаем, что первое определение является истинным.
Сова:
Мудрые будут выравниваться по этому значку. Как только значок совы появится на вашей панели инструментов, он будет сосуществовать с ним. Почувствуйте себя как дома. Не волнуйтесь. Это признак того, что вы мудры не по годам. Всезнайка может сказать что-нибудь глупое, например: «Это свеча накаливания!» Если они это сделают, мы предлагаем вам улюлюкать нашему отделу обслуживания! 6 th Avenue Honda в Стилуотере, штат Оклахома, является представительством мудрых.
Приходите к нам.
Остановить путешествие с пляжными мячами:
Приближаются весенние каникулы. 6 th Avenue Honda в Стиллуотере, штат Оклахома, взволнован, потому что отсутствие выхода к морю в Оклахоме заставляет нас мечтать о солнечных пляжах с белым песком и чистой голубой водой. Поощряется упаковка чемодана на неделю веселья. Однако путешествовать с пляжными мячами не рекомендуется. Вы можете разбиться, потерять зрение на дороге и, что еще хуже, если она сдуется вам в лицо, ваши глаза могут высохнуть. Это проигрышная ситуация.
Все двери открыты, идиот:
6 -й Авеню Хонда в Стиллуотере не судит, другие дилеры Хонды могут, но не мы. Если появится этот значок, просто закройте двери. Двери закрыты, а значок все еще горит? Мы не знаем, что вам сказать, может быть, спросить призраков, которые преследуют вашу машину, или прийти к нам, чтобы сесть в новую Honda. Выбор ваш.
ТУРБИНА АКТИВИРОВАНА:
Это лучший значок, который вы когда-либо могли надеяться получить.
Это означает, что вы вносите свой вклад в спасение планеты Земля, включая свои турбины. Вау, вот таких людей мы любим здесь в 6 -й Авеню Хонда. Заходите к нам! Мы хотели бы поспорить, что мы — матч, сделанный из Turbine.com.
Ветер лицом, ветер коленом:
В Оклахоме ветер с нами так же, как жара с Флоридой или облака с Вашингтоном. Если вы видите этот значок, ваша машина сообщает вам, что вы находитесь в Оклахоме, и, вероятно, это знак того, что вам следует посетить нас по адресу 6 th Avenue Honda в Стиллуотере, если вы находитесь в близлежащих районах, таких как Гатри, Перри, Лэнгстон, Перкинс и др. Пусть коленный и лицевой ветер направит вас в новую или подержанную машину!
Треугольники:
Треугольники — это отдельная икона. Они не нуждаются в представлении. Если вы видите этот значок, это должно означать, что вы тоже являетесь значком. Прими этот момент. Не уклоняйтесь. Вы хотели быть в центре внимания, теперь это здесь.
АБС, согните их!
Новый год. Вы ели салаты на обед и пили капустные коктейли на завтрак. Вау, ты теперь гуру. Если на вашем автомобиле всплывает значок ABS, это означает, что он замечает вашу тяжелую работу. Следующим шагом будет их сгибание. Не пугайтесь, машины не врут. Если вы получили это, вы получили это. Окончено в 6 th Avenue Honda Мы призываем вас продолжать вести себя плохо, особенно если ваша антиблокировочная тормозная система включена, чтобы уберечь вас от заноса на всех дорогах.
ESP-Española??
Посмотрим правде в глаза, чем больше ты знаешь, тем ты желаннее. Значок ESP на вашем автомобиле хочет, чтобы вы были такими же желанными, какими он вас видит. Возьмите испанскую книгу, посмотрите испанский фильм с английскими субтитрами и станьте образцом утонченности, о котором мы и ваша машина знаем, что вы есть. Очевидно, что вы очень стабильный человек, когда у вас включена противоскользящая электронная программа стабилизации.
Мы надеемся, что вы нашли этот список информативным и совсем не забавным. Это был самый серьезный пост, который мы когда-либо делали здесь, по адресу 6 th Avenue Honda в Стиллуотере. Мы так серьезно относимся к тому, чтобы подарить вам новую Honda по лучшей цене. Не верите нам? Приходите узнать!
Опубликовано в 6-я авеню Хонда Новости | Комментариев нет »
Загадочные значки на приборной панели? Картинки рассказывают истории
Мигающие прямоугольники в навигационной системе? Вибрация руля? Внезапные предупреждающие звуки? Этого достаточно, чтобы водитель совершил ошибку или это может спасти ему жизнь. А еще есть эти значки.
Менее назойливые, а также одновременно полезные и сбивающие с толку предупреждающие значки также могут внезапно появляться на приборной панели вашего автомобиля или грузовика без, скажем так. . . предупреждение.
Некоторые значки банальны, другие труднее расшифровать.
MotorTrend.com, онлайн-версия автомобильного журнала, датируемая 1949 годом, приняла на себя задачу подробно объяснить в алфавитном порядке 10 значков, которые могут появиться на вашем автомобиле.
Что они имеют в виду? Насколько серьезно их появление? Вот краткие пояснения.
Сигнальная лампа датчика ABS
Сигнальная лампа ABS сигнализирует о проблеме с антиблокировочной системой тормозов. Вполне вероятно, что если вы остановитесь слишком резко с включенным индикатором, тормоза вашего автомобиля могут заблокироваться, что может затруднить полную остановку. Лучше как можно скорее отвезти машину на техобслуживание.
Сигнальная лампа подушек безопасности
Все легковые и грузовые автомобили должны быть оборудованы подушками безопасности. Если появляется сигнальная лампа подушки безопасности, это может означать проблему с датчиками, которые обнаруживают аварии и раскрывают подушки безопасности в случае аварии. Обслуживание рекомендуется, если индикатор горит постоянно.
Индикатор аккумуляторной батареи
Если на приборной панели появляется маленький красный значок аккумуляторной батареи, это означает, что питание автомобиля подается только от аккумуляторной батареи, которая в конечном итоге разрядится, поскольку генератор не заряжает аккумуляторную батарею.
Вскоре может потребоваться пусковой двигатель или новый аккумуляторный генератор.
Сигнальная лампа тормозной системы
Восклицательный знак с кружком, появляющийся на приборной панели вашего автомобиля, означает неисправность тормозов, компонентов гидравлической жидкости. Остановите машину и вызовите эвакуатор.
Индикатор «Проверьте двигатель»
Если индикатор «Проверить двигатель» загорается, датчик определил проблему. Это может быть неисправная свеча зажигания, проблема с впускным коллектором или низкая компрессия. Требуется обслуживание.
Сигнальная лампа уровня охлаждающей жидкости
Если на приборной панели появляется маленький значок термометра, вероятно, ваш автомобиль перегревается. Остановите легковой или грузовой автомобиль, как только он окажется в безопасном месте, и дайте двигателю остыть. Необходимо проверить бачок охлаждающей жидкости. Если двигатель не остынет или есть дым, пожар может быть неизбежен.
Услуга требуется быстро.
Сигнализатор уровня масла в двигателе
Если загорается индикатор в форме соусницы, это означает, что у вашего автомобиля проблемы с давлением масла в двигателе. Без надлежащего давления масла двигатель не может быть должным образом смазан, и могут возникнуть серьезные механические проблемы, например, размер двигателя. Обслуживайте автомобиль, когда загорается сигнальная лампа моторного масла.
Противотуманные фары
Символ противотуманных фар похож на тот, который используется для обычных фар, но с волнистой линией перед ним вместо трех линий, похожих на лучи. Не все автомобили оснащены противотуманными фарами. Проверьте противотуманные фары автомобиля.
Низкое давление в шинах
Небольшой восклицательный знак внутри полукруга просто означает низкое давление в одной из шин автомобиля. Вместо этого найдите безопасное место, чтобы остановиться и осмотреть свои шины, а затем отправляйтесь на ближайшую заправочную станцию, чтобы проверить, правильно ли накачаны шины в соответствии со спецификациями производителя.
