Как сделать прицеп для лодки ПФХ своими руками
Вероятность хорошего улова увеличивается, если в арсенале рыбака есть лодка. Процесс перевозки лодок и размещения лодок осуществляется с помощью автомашины и специального лодочного прицепа, который можно сделать своими руками или приобрести в специализированном магазине.
Содержание
- Требования автоинспекции
- Процедура регистрации
- Подготовка
- Необходимые материалы и инструменты
- Как определить подходящие размеры
- Этапы сборки
- Изготовление рамы
Требования автоинспекции
Для повышения безопасности участников дорожного движения закон устанавливает требования к транспортным средствам, в том числе прицепам, и их габаритам.
Первая задача — определить габариты корпуса будущего изделия еще на этапе проектирования. Отправной точкой для соблюдения правовых норм являются размеры прицепа для лодки из ПВХ (измерение длины, ширины и высоты в самом узком и широком месте).
DMV устанавливает следующие требования:
- Высота прицепа с прикрепленной лодкой не должна превышать 3,8 м, чтобы участники дорожного движения за прицепом имели достаточную видимость в целях безопасности.
- Ширина прицепа не должна превышать 2,2 м по краям — нормальное положение прицепа в нормальной полосе движения.
- Транспортное средство и лодочный прицеп не должны иметь общую длину более 20 метров.
Также следует обратить внимание на соответствие шасси положениям ГОСТа, экспериментирование с которым запрещено. Ось прицепа оснащена шарнирами и колесами — это проверяется в процессе регистрации. Разрешены колеса мопеда, мотоцикла или автомобиля. В процессе регистрации лодочный прицеп из ПВХ подвергается грузоподъемности 200-250 кг.
Процедура регистрации
Чтобы получить официальный документ о соответствии конструкции самодельного прицепа для лодки из ПВХ, прицеп должен быть зарегистрирован в дорожной полиции или других организациях, уполномоченных на испытания транспортных средств.
Обязательно сохранять чертежи прицепа лодки. После прохождения процедуры регистрации вам необходимо предоставить номерной знак и документ, подтверждающий, что вы прошли проверку. Лодочный прицеп можно использовать только с этими документами. В случае остановки сотрудником ГИБДД без документов на прицеп будет выдан билет. Лодочные прицепы будут конфискованы при отсутствии номерного знака.
Регистрация полуприцепа связана с предъявлением справки о безопасности конструкции для участников дорожного движения. Управляемый мост и сцепное устройство требуются из сертифицированных деталей. Сохраняйте квитанции и сертификаты.
Подготовка
Прежде чем самому сделать прицеп для лодки ПВХ, оцените финансовые возможности — не проще ли купить готовое устройство? При самостоятельном изготовлении должна быть предусмотрена такая важная деталь, как покупка материалов и инструментов.
Самым дорогим элементом самодельного прицепа является шасси. Если компоненты доступны, затраты сведены к минимуму.
Параметры зависят от размера лодки. Материал заказывается по сделанным меркам. Также не забывайте хранить лодку в гараже, чтобы ее можно было там без проблем хранить.
Необходимые материалы и инструменты
Изготовление прицепа займет не более нескольких часов, если учесть организационные аспекты — материалы нужно подготовить заранее. Как правило, требуются следующие материалы:
- Металлический профиль с толщиной стенки более 4 мм — это каркас.
- Алюминиевый профиль — можно использовать для перевозки лодок из ПВХ, лодки из ПВХ значительно различаются по весу, однако для уменьшения общего веса конструкции такой профиль — отличное решение.
- Листовой металл толщиной более 2 мм по бокам и снизу.
- Бамперы и крылья изготавливаются из полипропилена или пластика по требованиям ГИБДД.
- Провода, фары и индикаторы.
- Готовая лебедка с надежным механизмом, благодаря которому не придется слишком много экспериментировать.
- Чтобы сделать прицеп своими руками, вам понадобится балка и колеса.
- Грунтовка и антикоррозионная защита.
- Килевые блоки.
- Канал.
- Служба поддержки.
Для комфортной работы под рукой должны быть следующие инструменты:
- Маркеры и измерители для снятия мерок.
- Сварщик.
- Сварщик с электродами.
- Сверло со сверлами.
- Молоток.
- Гайковерт ударный.
Это стандартный набор материалов и инструментов. В каждом конкретном случае могут потребоваться дополнительные элементы.
Как определить подходящие размеры
Размеры лодочного прицепа определяются на этапе проектирования. В первую очередь при регистрации необходимо соблюдать требования норм ГОСТа:
- Длина — не более 20 метров с транспортным средством.
- Ширина — не более 2,2 м.
- Высота — не более 3,8 м.
Это минимальные требования, которые устанавливают сотрудники ГАИ.
Затем начинаем с определения габаритов лодки — измеряем ее длину, ширину и высоту. Перед сборкой конструкции следует помнить, что мост и балка должны быть строго перпендикулярны оси симметрии. Размеры прицепа адаптированы к конкретным размерам.
Если прицеп узкий, в зеркала заднего вида будет плохо видно. Размеры рассчитываются исходя из положения колес под самой лодкой, чтобы лодку можно было легко загнать в воду.
Этапы сборки
Равномерное распределение веса по отношению к продольной оси прицепа — важное условие будущего дизайна. С учетом поперечной оси здесь нагрузка распределяется в соответствии с 65-70% веса лодки на переднюю часть.

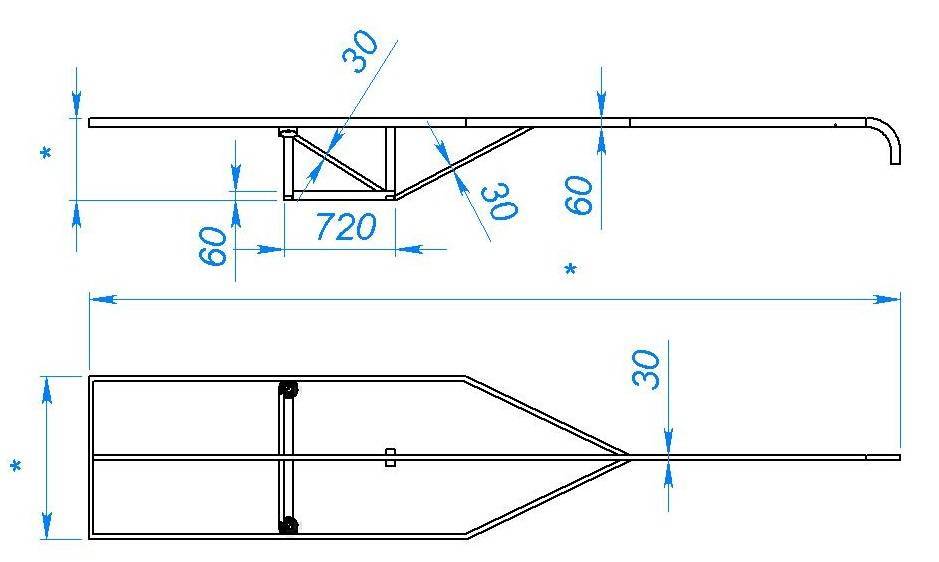

Изготовление рамы
Каждый элемент каркаса соединяется сваркой. Каркас делаем из профиля или трубы. Используем тесьму для укрепления каркаса. Просверлите отверстия под болты M12 для соединения оси и муфты. Проверьте, правильно ли сбалансирована рама — прицеп не должен двигаться боком во время движения. Нагрузка на шарик крюка не должна превышать 80 кг.
Чтобы гарантировать безопасность прицепа, каждый элемент необходимо проверить на правильность, и при обнаружении неточностей просверлить ось.

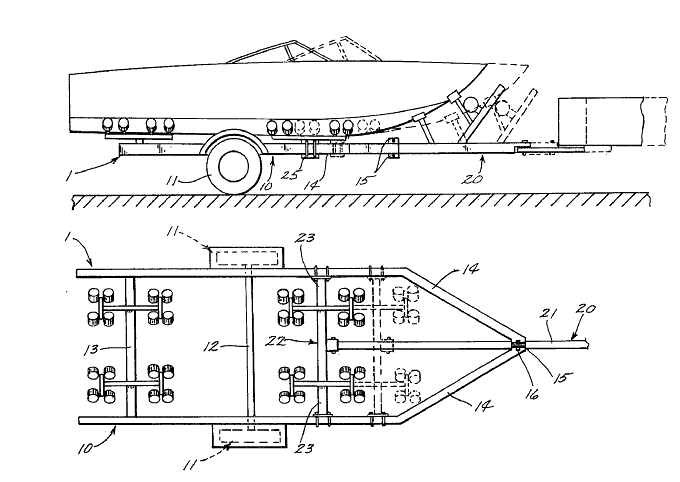

Чертежи лодочных прицепов — Чертежи лодок Glen-L
Наши СХЕМЫ лодочных прицепов включают в себя самые современные, современные и технологически продвинутые функции, чтобы предоставить вам лодочный прицеп, равный или превосходящий те, которые вы можете купить. Созданный дизайнером Кеном Хэнкинсоном, долгое время сотрудничавшим с журналом TRAILERBOATS в качестве обозревателя и редактора, он знает лодки И лодочные прицепы наизнанку. Каждый план включает подробное ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО, подробно описывающее все аспекты проекта для БЫСТРОЙ И ЛЕГКОЙ сборки любым, кто умеет сваривать сталь.
Эти СХЕМЫ ЛОДОЧНЫХ ПРИЦЕПОВ охватывают новейшие модели осей, колес, ступиц, тормозов, систем подвески, шин, сцепных устройств, деталей сварной стальной рамы, систем поддержки корпуса, домкратов и многого другого! Все указанные детали и материалы являются стандартными элементами, легко доступными в любом месте.
Если вы умеете сваривать или знаете кого-то, кто может, вы можете сэкономить большие деньги. Лучше всего то, что вы получите лодочный прицеп со стальной рамой, ТОЧНО такой, какой вы хотите, чтобы он ТОЧНО подходил к вашей лодке! Схемы подходят и к существующей лодке, если известны ее размеры и вес. ПРИМЕЧАНИЕ. Планы прицепов предполагают, что ширина прицепа в соответствии с национальным законодательством составляет 8 футов 6 дюймов.
Законы штата о буксировке 2004 г.
Оценка веса прицепа
| ПРИЦЕП | НАГРУЗКА МОЩНОСТЬ | ЛОДКА ДЛИНА | ТИП ЛОДКИ | №. ОСИ |
|---|---|---|---|---|
| СЕРИЯ 750/1000 | До 750-1000 фунтов. | 11′-16′ | Любой | 1 |
| СЕРИЯ 1200/1800 | 1200–1800 фунтов. | 15′-19′ | Любой | 1 |
| СЕРИЯ 2300/2800 | 2300-2800 фунтов. | 16′-22′ | Любой | 1 или 2 |
| СЕРИЯ 2900/3800 | 2900-3800 фунтов. | 17′-23′ | Любой | 1 или 2 |
| СЕРИЯ 5000/6000 | 5000–6000 фунтов. | 18-26 футов | Любой | 2 или 3 |
| СЕРИЯ 7000/10000 | 7000–10 000 фунтов. | 23′-33′ | Любой | 2 или 3 |
| СЕРИЯ 2000/3800-ПК | 2000–3800 фунтов. | 18-26 футов | Двойные корпуса/понтоны | 1 или 2 |
| СЕРИЯ 4000/6000-ПК | 4000-6000 фунтов. | 22′-30′ | Двойные корпуса/понтоны | 2 или 3 |
| ПРИЦЕП ДЛЯ КАНОЭ/КАЯКА | До 1000 фунтов. | Для одного или нескольких каноэ или байдарок | Одноместный | |
| *ХАК ФИНН ПРИЦЕП | Подходит для всех версий | Одинарный или двойной | ||
| *СУПЕР ХЕК ПРИЦЕП | Подходит для всех версий с 8-дюймовой балкой | Двойной или тройной | ||
*Примечание: Huck Finn и Super Huck являются схемами понтонных лодок. Смотрите страницы плавучих домов для получения информации об этих проектах. | ||||
