Как открутить болт с сорванными гранями: инструкция, советы и правила

Если вы столкнулись с данной проблемой и не знаете, как выкрутить сорванный болт, в обзоре мы расскажем ключевые правила решения задачи. Также определимся, какие методы будут наиболее эффективными и помогут открутить болт с сорванными гранями из детали.

Болт с сорванными гранями и почему ломаются крепежи?

Чтобы не допустить деформации или поломки граней болта, важно определить причины, из-за которых срываются грани крепежей. Рассмотрим классические ситуации, приводящие к поломкам:

1. Перегрузка при растяжении приведет к растяжению болта. Простыми словами, происходит натяжение или растяжение застежки. В крепеже происходит истирание между наружной и внутренней резьбой или в случае, когда резьба болта совпадает с внутренней резьбой (отверстие). Чаще всего причиной растяжения считается работа без смазки деталей или при использовании неподходящего смазывающего средства.
2. Механические повреждения болта. При этом вышедшие из строя болты не просто зажимают деталь, но еще и образовывают обломки, которые нужно будет собрать. Предшествует такой деформации неправильная затяжка болта – либо перетянули, либо зажали не слишком прочно.
3. Коррозия болта. Многие из высокопрочных стальных сплавов подвержены коррозии под напряжением. Во избежание такой проблему рекомендовано смазывать детали защитными растворами. Также важно контролировать уровень влаги и воздействия ее на детали.
4. Динамическая нагрузка на болты. Возникает при неправильной затяжке болта. Когда динамическая нагрузка превышает зажимную, это приводит к циклическому растягивающему напряжению и возможной деформации. Объясняется это тем, что болт постоянно движется в обратных направлениях, поэтому должен быть надлежаще затянут. Если вы плохо затянули крепеж, он не сможет обеспечить требуемую предварительную нагрузку для зажима. С другой стороны, если крепеж превышает допустимые пределы, он может выйти из строя из-за превышения максимального предела текучести.

#PRODUCTS#

Чтобы в результате не получить болты с сорванными гранями, специалисты советуют использовать подходящий крепеж, смазывать болты и затягивать их правильным ключом, регулируя силу зажима.

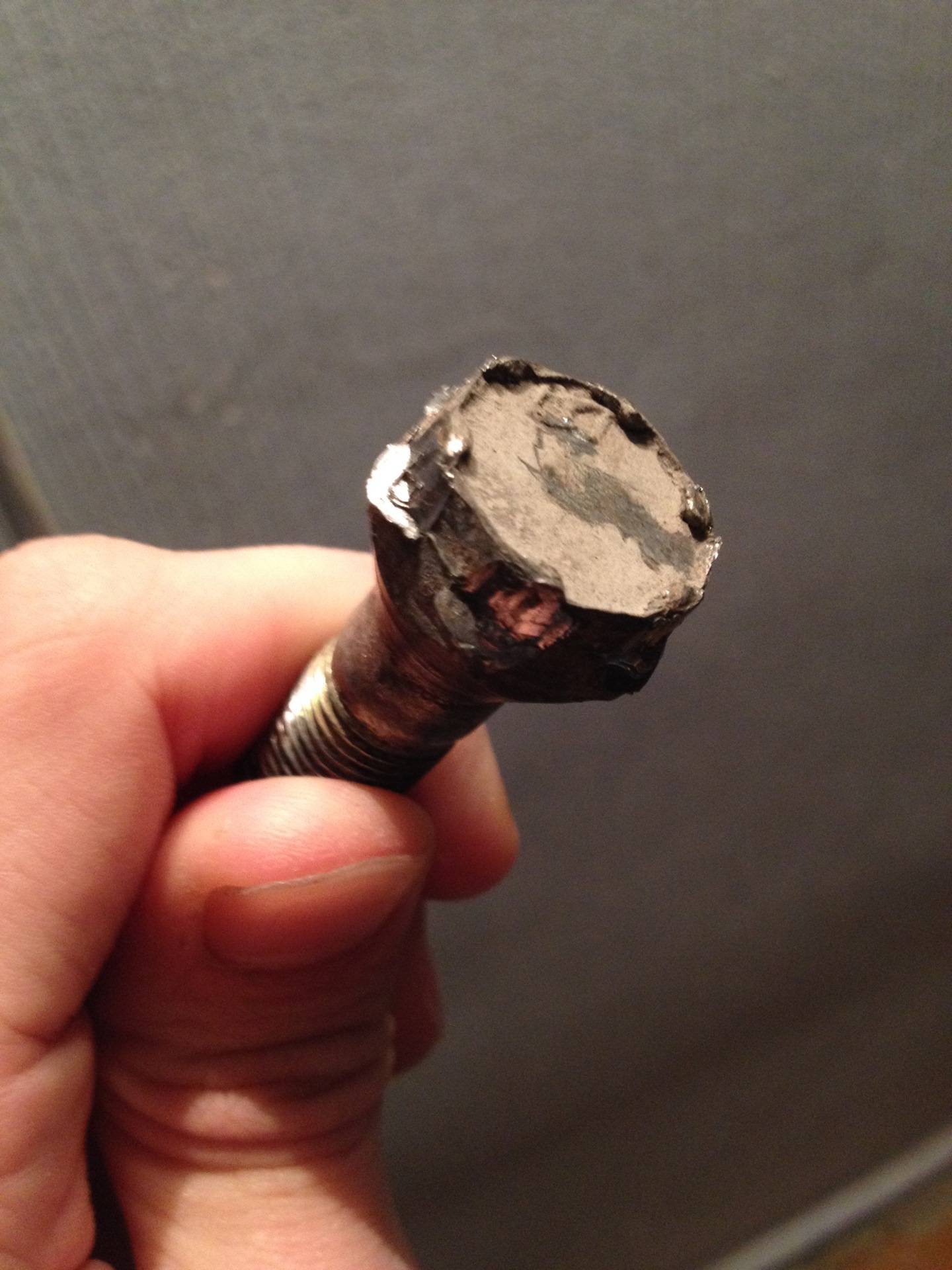

Болты с сорванными гранями: можно ли решить проблему

Болты с сорванными гранями — это результат неправильного зажима крепежа, нарушения правил крепления. Если болт не подлежит восстановлению, это вместе с резьбой нужно высверлить. Поврежденную резьбу иногда можно очистить с помощью нарезки резьбы или метчика. Если речь идет о серьезных повреждениях, придется выкрутить сорванный болт и заменить его.

Если вы беретесь за ремонт или замену резьбы, важно уделять внимание деталям. Нужно правильно подобрать сверло по размеру под отверстие. При сверлении удерживаем сверло параллельно отверстию. После того, как вам удалось выкрутить болт с сорванными гранями, удалите из отверстия весь мусор.

Как выкрутить сломавшийся болт: поиск эффективного решения

Перед удалением сломавшихся болтов с сорванными гранями всегда используйте специальные растворы или масляные составы. Проникающая жидкость ослабит соединение, после чего достать болт будет немного легче. Это обязательный шаг, особенно если болт сильно заржавел. Дайте жидкости время, чтобы она могла проявить свое действие. Также может сработать нагрев болта, после растопить воск. Тепло впитывает воск в резьбу, что упрощает процесс выкручивания болта.

1. Используйте отвертку. Если болт крутится, но достать его не получается из-за повреждения резьбы или головки, вставьте небольшую отвертку или плоское лезвие между деталью и болтом. Прилагая усилия, выталкивайте болт, пытаясь его вывинтить. Можно попробовать зачистить отверстие. Этот вариант подходит для болтового соединения. Вставьте небольшое лезвие, отвертку под головку, поворачивая застежку.

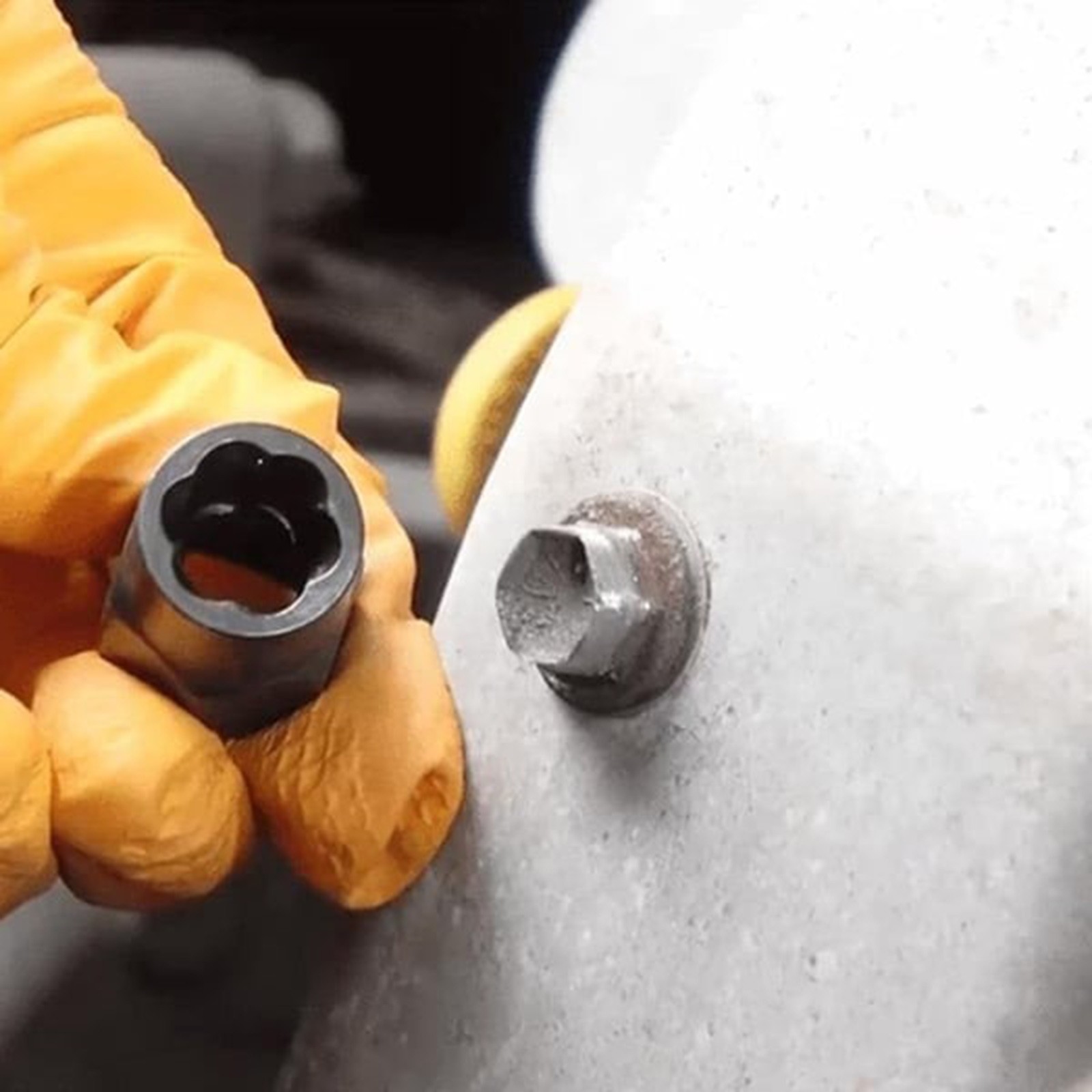

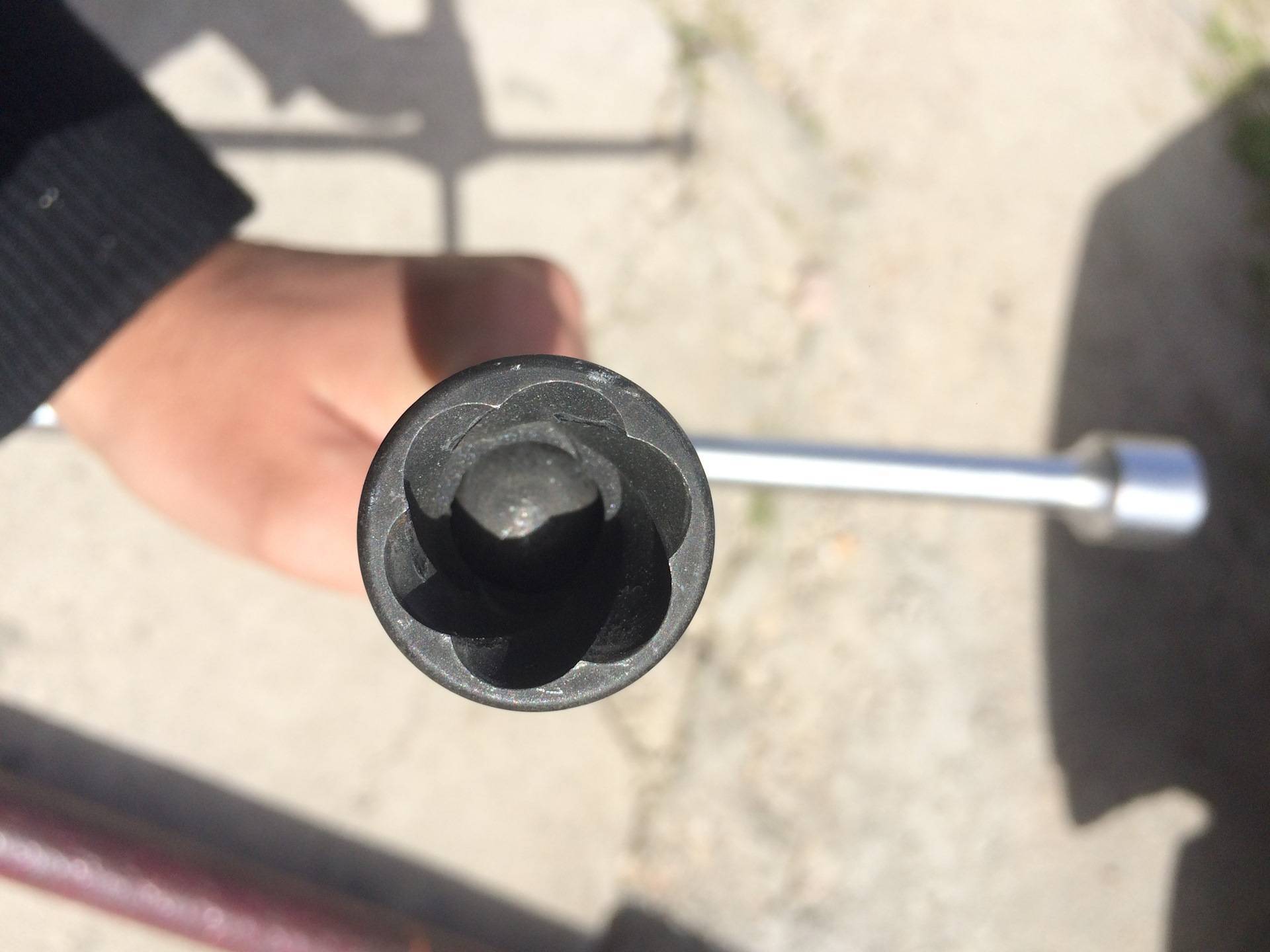

2. Откручивание болта ключом. Если головка болта сорвана, помогут специальные гаечные ключи. Если у вас нет специального инструмента, попробуйте головку или гаечный ключ немного меньшего размера.
3. Плоскогубцы. Если невозможно выкрутить болт, тогда понадобятся плоскогубцы. С их помощью можно будет достать остатки изделия из отверстия. Важно выбрать инструмент с подходящим захватом, избегая острых концов.

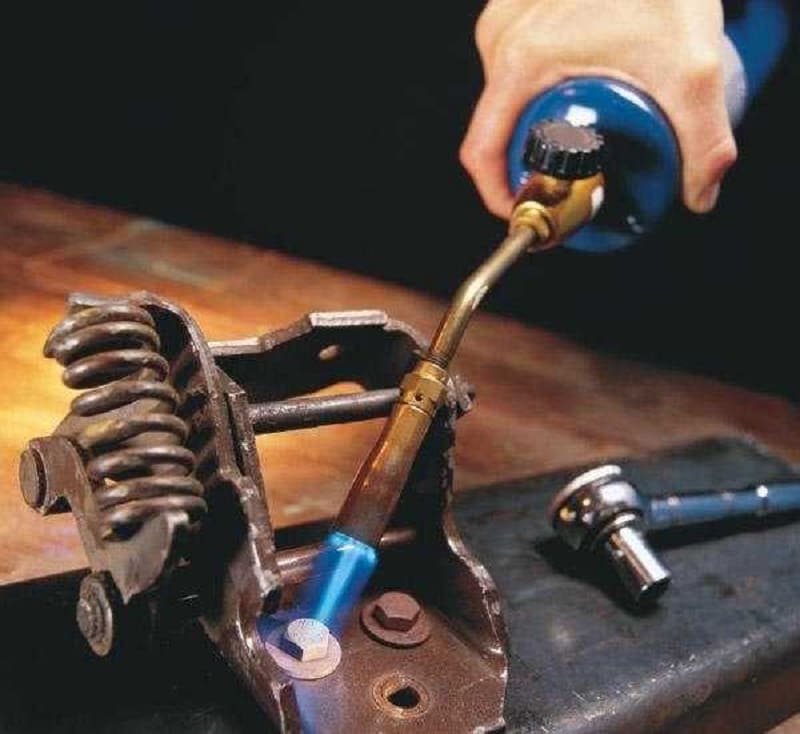

4. Нагрев. С помощью пропановой грелки можно нагреть болт. Для усиления эффекта нанесите масло на изделие. После этого достать бол будет проще, поскольку разогретый металл нарушает захват резьбы. После нагрева нужно охладить болт. Подойдет даже обычный лед.
5. Вырезаем болт. Для этого понадобится шлифовальный станок или угловая шлифовальная машина, с помощью которой сделайте отверстие в центре головки. Затем воспользуйтесь отверткой с плоским лезвием. Ударная отвертка поможет выкрутить застрявший болт.
6. Привариваем новую гайку. Если головка болта сорвана, есть вариант приварить новую гайку к старой головке.
7. Дрель. Если не получается отрезать болт, понадобится дрель. Установите кернер в центр сорванного болта. Используйте сверло небольшого диаметра, постепенно увеличивая его. Когда вы дойдете до края резьбы, сможете достать болт.

Болты с сорванными гранями под шестигранник: как их открутить

Если нужно открутить болты с выступающей головкой под шестигранник, воспользуйтесь следующими советами:

• в шляпке нужно сделать небольшую засечку под плоскую отвертку. Пробуйте открутить болт отверткой;
• воспользуйтесь звездочкой TORX для выкручивания болта. Здесь важно правильно подобрать размер инструмента, чтобы он не был слишком большим. Вытаскиваем болт рывками. Контролируйте, чтобы не сорвать шлиц на звездочке;
• дрель со сверлом или специальные экстракторы помогут в решении этой проблемы. По центру болта высверливают отверстие, в которое зайдет экстрактор подходящего размера. Затем с помощью пассатижей достаем аккуратно болт.

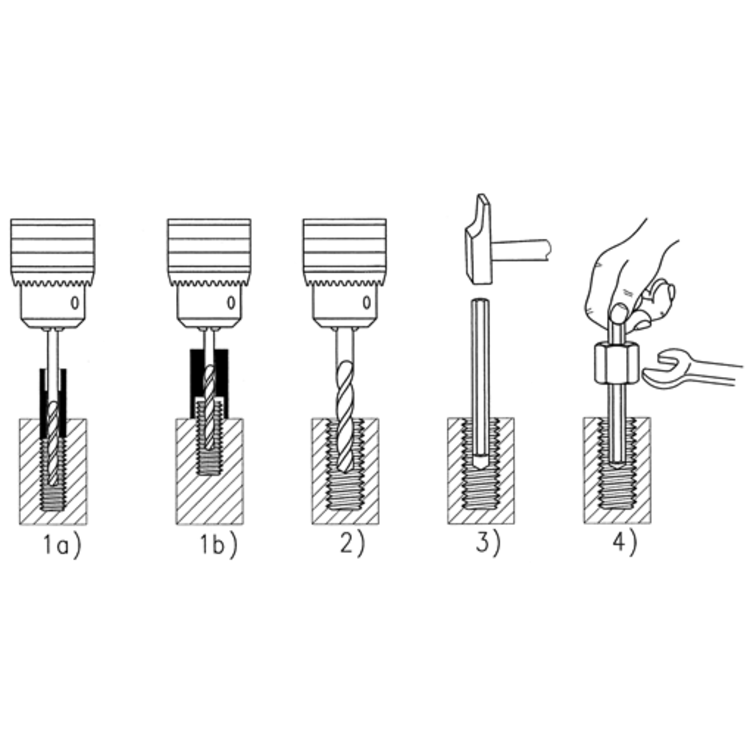

Для использования экстрактора с целью вытаскивания болта из отверстия нужно просверлить пилотное отверстие в центре поврежденного крепежа, используя дрель и сверло соответствующего размера. Если головка поврежденного винта неровная или вовсе повреждена, начинайте с отверстия минимального диаметра. Затем просверлите отверстие большего размера сверлом по размеру съемника.

При работе с экстрактором и на подготовительных этапах важно придерживаться ряда правил:

• диаметр пилотного отверстия под головку зависит от размера используемого экстрактора. Изучите рекомендации производителя в инструкции к экстрактору, чтобы не прогадать с размером изделия и достичь поставленной цели;
• при сверлении болтов, которые чаще всего изготовлены из металла, важно придерживаться средней скорости  сверления. Слишком быстрое сверление приведет к перегреву сверла. Затем вам придется затачивать сверло или искать новое;
• не начинайте работу со сверл большого диаметра. Их диаметр нужно постепенно увеличивать. Существуют риски поломки самого сверла внутри отверстия.

При работе с экстрактором прикрепите насадку к рукоятке или зажмите ее плоскогубцами. Экстрактор устанавливается в отверстие поврежденного болта, которое должно располагаться в центре. С помощью молотка вбейте экстрактор в пилотное отверстие. Надавите на экстрактор, повернув его против часовой стрелки, чтобы удалить поврежденный болт.

Многие новички сталкиваются с проблемой, когда экстрактор соскальзывает. В этом случае лучше сильнее постучать по болту, чтобы он заходил на большую глубину. При повороте экстрактора против часовой стрелки попробуйте надавить на него сильнее. Если не срабатывают эти методы, сделайте отверстие чуть больше.

При выборе способа, как открутить болт с сорванными гранями, определите степень повреждения головки и обозначьте, какие инструменты есть у вас под рукой. Начните с простых методов, но если они не дают желаемого результат, переходите к более кардинальным. Чтобы достать болт из детали и не повредить ее, важно набраться терпения и взять во внимание лучшие советы специалистов. Несмотря на то, что процесс может быть долгим, у вас обязательно все получится!







Как выкрутить, сорвать, срезать или открутить болт с сорванными гранями

При проведении ремонта неизбежны сюрпризы.

Оборудование может подводить, кажущаяся прочной деталь — ломаться в самом ненужном месте, а болтики и гайки сопротивляться откручиванию. И тогда ремонт растягивается, отнимая лишнее время, нервы и деньги.

Сейчас в сети можно найти множество видео с руководством по проведению любых ремонтных работ. Говорят, на основе видео из интернета можно дом построить с нуля и машину перебрать по винтику.

• Болт с сорванными гранями
  • Последовательность действий
• Болт под шестигранник
• Болт-звездочка

Но при таком огромном количестве советов и рекомендаций трудно выбрать подходящий именно для тебя способ действий. В этой статье мы попытаемся собрать весь доступный опыт и систематизировать его для удобства использования.

Болт с сорванными гранями

Сейчас мы разберемся, как же как выкрутить болт с сорванными гранями

. Как правило, причины этой беды кроются в том, что:

• Детали, которые держал болтик, оказались смещены неестественным образом. Это приводит к его зажиманию и порче.
• Сам болтик при закручивании был сильно затянут.
• Инструмент, которым его затягивали, был не того размера и использовались подручные средства (отвертки или стамески часто подкладывают в ключи большего размера при отсутствии подходящих маленького).

Перед тем, как выкрутить сорванный болтик или гайку, нужно провести некоторую подготовку. Это позволит вам потратить меньше времени и усилий, а порой и сберечь дорогостоящее оборудование.

Последовательность действий

• Покрыть соединение жидкостью, которая поможет откручиванию. Такой жидкостью может случить знаменитая WD-40, тормозная жидкость или керосин. Не торопитесь, дайте жидкости сделать своё дело. Как показывает практика, минут на тридцать, а то и час можно смело оставлять деталь в покое.
• Возьмите любой подручный инструмент и легонько, не сильно, постучите по метизу со всех доступных сторон. Ваша цель, в данном случае, не запустить болтом как шариком для гольфа, а всего лишь слегка расшатать его на месте его крепления. Во время выполнения данного мероприятия есть опасность повредить резьбу, так что соизмеряйте силу и замах.
• Если есть возможность и пространство, попробуйте нагреть болтик. Для этого подойдет газовая горелка. Убедитесь в отсутствии возле рабочего места легковоспламеняющихся жидкостей и предметов. Убедитесь также перед началом прогрева, что в случае непредвиденной ситуации вам есть куда отступать. Не прогревайте деталь открытым огнем в закрытых помещениях. Лучше открыть ворота или переместить болтик на воздух. Опаленные таким способом ржавчина и жир превратятся в пепел, и перестанут препятствовать откручиванию болтика.

Однако часто случается, что заклинивает именно тот винтик, к которому никак не подобраться с горелкой или инструментом для простукивания. В этом сложном случае следует болгаркой или любым подручным инструментом типа зубила сделать на сохранившейся шляпке глубокий пропил. Он и станет той зацепкой, которая позволит вытащить весь болт.

Теперь можно, зацепившись за этот выступ, попробовать открутить неподдающийся шуруп. Упритесь в выемку отверткой, и совершая легкие удары по ее рукоятке молотков в сторону откручивания (не по часовой стрелке), потихоньку проворачивайте болт.

Болт под шестигранник

Грани оси удобны и для закручивания, и для откручивания. Четкие и ровные они дают надежный упор для ключа. Если болтик подходящего под руку и соответствующего размера, поначалу его можно комфортно крутить рукой, дотягивая позже с помощью инструмента. Однако нередки случаи, когда в силу чрезмерной эксплуатации самого шурупа, или больших нагрузок на соединение, грани оказываются сорванными и крепеж остается торчать в сочленении. Взяться за него неудобно, он выскальзывает из рук и инструментов. Давайте рассмотрим несколько вариантов решения этой проблемы, с соответствующими способами устранения.

• Сделать на головке болтика насечку любым доступным способом. Однако при выполнении этой насечки есть один важный момент. Стенки этой насечки должны быть вертикальными, без уклона. Иначе инструмент, который вы потом будете упирать в выемку будет просто проскальзывать по шляпке. А в этом случае есть большая опасность повредить не только инструменты, но и руки мастера.
• Применить специальные так называемые экстракторы для шурупов с сорванными гранями. Экстракторы имеют резьбу, нарезанную в направлении, которое прямо противоположно резьбе самого болта. Таким образом, когда в болте высверливают отверстие и вставляют экстрактор, он фиксируется в болте плотно и не проворачивается при выкручивании такого болта плоскогубцами.
• Использовать сверло обратного левого вращения и дрель с реверсом. Идея в том, чтобы проделав обычным сверлом отверстие в крепеже, засунуть в него левое сверло и на реверсе дрели выкрутить прикипевший болт.
• Найти подходящую звездочку TORX. Идеальная звездочка должна не проходить шлицами в дырочку шестигранника, но при этом не быть слишком большой для него. Звездочка TORX прорубит своими шлицами шляпку болтика, зафиксировавшись плотно на шляпке. Теперь можно сильным движением открутить шуруп. Действуйте осторожно, поскольку в данном случае есть большая опасность сорвать шлицы у звездочки TORX .

Шуруп с отверстием под шестигранник можно открутить следующим способом:

• Нужно взять надфиль и сделать им размер под шестигранный ключ. Сделав такой пропил, вы существенно сэкономите, поскольку сможете в будущем использовать этот крепеж еще не один раз.
• Сделать на шляпке насечку болгаркой или любым другим удобным способом, к примеру, ножовкой для металла. И использовать плоскую отвертку, упираясь в ее ручку, как в плечо вращения.
• Можно также использовать для откручивания шурупа одну из подходящих по размеру звездочек TORX .

Для болтов-шатунов, выполненных из стали, есть всего два способа:

1. Воспользоваться экстрактором. Грамотно подобранный экстрактор и ваши осторожные действия помогут не только выкрутить шуруп, но и сделать это без существенных повреждений инструмента.
2. Призвать на помощь электросварку. Электросваркой можно присоединить к сорванному крепежу любой шестигранный элемент, который вам уже не нужен. Приваренный таким образом, он станет новой шляпкой для шурупа. В него будет удобно упереться и выкрутить. Но к сожалению, этот способ может использоваться только и исключительно для деталей, сделанных из стали. С болтами из других материалов этот удобный способ, к сожалению, применить не получится.

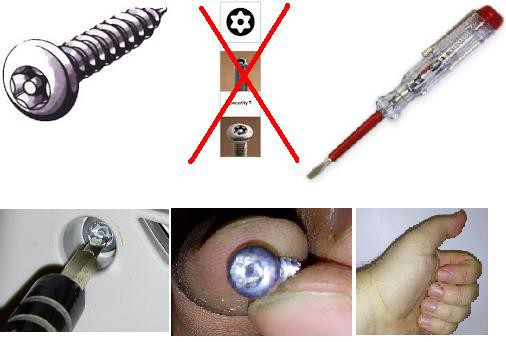

Болт-звездочка

Открутить подобный болт можно так же, как открутить гайку с сорванными гранями. Основные способы откручивания неподдающихся болтиков и гаек были нами очень подробно разобраны ранее, и теперь мы можем резюмировать все те способы, которые подойдут для такого шурупа. Итак, если у вашего болта-звездочки сорвало грани:

• Проще всего воспользоваться экстрактором. Отлично зарекомендовавшее себя средство не подведет и на этот раз. Выполните отверстие в ножке крепежа, зафиксируйте там подходящий по размеру экстрактор и осторожными движениями открутите застрявший болт. Как мы видим из этой статьи, набор экстракторов различного диаметра — штука действительно необходимая в хозяйстве, если вы регулярно занимаетесь подобными сборками и разборками.
• Воспользуйтесь газовым ключом. Этот разводной ключ плотно обожмет болтик, и вы в несколько поворотов сможете его извлечь. Этот способ хорош тем, что не нужно покупать отдельный инструмент. Подобный разводной ключ есть практически в каждом доме.
• Сделайте упор на шляпке болта. При наличии достаточного пространства вокруг болтика сделайте надпил на его шляпке болгаркой или ножовкой. В эту насечку вы сможете упереть отвертку или стамеску и провернуть болт, ударяя по свободному ее концу молотком или другим удобным вам инструментом.

Мы с вами рассмотрели варианты высвобождения болтов и гаек, которые доступны для применения любому домашнему мастеру. Конечно же, за рамками обсуждения остались способы, используемые на профессиональных мастерских или в автосервисах. Однако там постоянно используется оборудование, которое дома вам пригодится один или два раза. А стоит оно немалых денег. Профессионалы используют для высвобождения болтов с сорванными краями:

1. Гайковерт.
2. Шпильковерт.
3. Специализированные экстракторы.

Однако, если такие ситуации возникают у вас не чаще раза в год, то особого смысла приобретать специальные инструменты нет.

Как ослабить болт без ключа (шаг за шагом)

Если у вас нет гаечного ключа (также известного как гаечный ключ) и у вас есть болт с шестигранной головкой, будь он маленьким, тугим или большим, который необходимо ослабить, но это невозможно сделать вручную, существуют различные способы, которые помогут сделать это с помощью разные предметы быта!

Кроме того, будут рассмотрены лайфхаки и советы по ослаблению гаек и затягиванию болтов без ключа или даже по ослаблению болта без правильного ключа.

Содержание

Существует множество различных способов ослабления болта. Далее будут использоваться различные предметы домашнего обихода, которые могут быть у вас, что позволит вам ослабить болт среднего и большого размера (M8 или больше). Перед выполнением любого из этих методов убедитесь, что заготовка с болтом, который вы хотите ослабить, закреплена. Если он может свободно двигаться в любом направлении, вам необходимо надежно закрепить его. Кроме того, если на другой стороне этого болта есть гайка, вам нужно будет удерживать гайку, когда вы пытаетесь ослабить болт, используйте зажим или следующие методы, чтобы удерживать гайку на месте, чтобы она не вращалась с помощью болт, что позволяет ослабить болт.



Клейкая лента

• Оторвите примерно 20–30 см ленты
• Разорвите ленту вдоль пополам и приклейте одну половину поверх другой (одна липкая сторона на гладкую поверхность). Это придаст ленте дополнительную прочность.
• Лента нависает над болтом, оберните ленту вокруг болта и склейте липкие стороны вместе. Также убедитесь, что лента хорошо приклеена к болту, чтобы она не соскальзывала при использовании.
• Теперь оберните оставшуюся ленту против часовой стрелки вокруг болта, оставив не менее 5-10 см ненамотанной ленты.
• Теперь удерживайте лишнюю ленту и потяните, чтобы ослабить болт

Кабельная стяжка

• Возьмите кабельную стяжку длиной не менее 20 см (может потребоваться более длинная стяжка в зависимости от размера головки болта). Чем дольше, тем лучше, так как это позволит вам лучше ухватиться за него
• Оберните стяжку вокруг болта и плотно застегните кабель
• Теперь оберните излишки стяжки вокруг пальцев и потяните стяжку вокруг болта против часовой стрелки, чтобы ослабить болт.

Монеты по 2 пенса

• Возьмите 2 монеты и положите одну монету с противоположных сторон болта
• Теперь с помощью указательного и среднего шарнира прижмите монеты к болту
• Теперь сожмите, чтобы «зажать» монеты вместе, и поверните против часовой стрелки, чтобы ослабить болт.

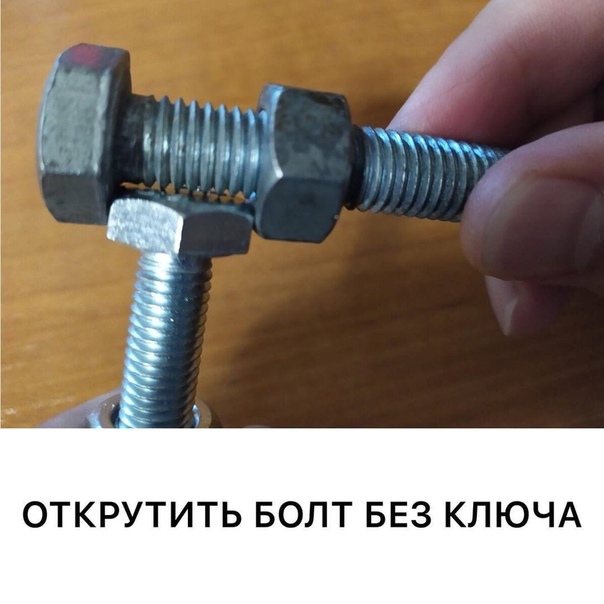

Болт с 1 (или 2) гайками в сборе (рекомендуется)

• Возьмите болт размером не менее M10 и длиной 5 см (длина резьбы или штифта, исключая головку). В зависимости от размера головки болта, которую вы снимаете, может потребоваться большая длина.
• Наверните гайку на болт и зажмите болт, который вы пытаетесь ослабить, между головкой болта и гайкой в ​​сборе.
• Теперь затяните болт вручную, чтобы максимально зажать болт
• Удерживайте лишнюю длину болта и поверните против часовой стрелки, чтобы ослабить болт

Примечание: если у вас нет болта с плоской головкой на нижней части гайки и болта в сборе, вместо этого лучше использовать две гайки, чтобы «зажать» между болтом, который вы пытаетесь ослабить.

Плоскогубцы

• Возьмите пару плоскогубцев, убедитесь, что они достаточно большие, чтобы зажать болт
• Возьмитесь за ручки и поверните против часовой стрелки

Если ваш болт слишком тугой для любого из этих методов, тогда, возможно, пришло время просто получить гаечный ключ (они довольно недорогие, и вы найдете им много применения в будущем!)



Конечно существует множество других методов, которые вы можете использовать, например, используя кусок стержня/стержня диаметром 5 мм, согните его пополам до приблизительной ширины болта и сожмите концы, чтобы зажать, и поверните, чтобы ослабить.

В качестве альтернативы, если у вас есть тиски и заготовка достаточно мала, чтобы ее можно было нести, они будут использоваться в качестве рычага. Просто зажмите головку болта в тиски и начните поворачивать заготовку, чтобы ослабить болт.



Как ослабить туго затянутый болт без ключа болт. При использовании кабельной стяжки, если это повредит вашу руку или если она продолжает выскальзывать, найдите пару плоскогубцев, чтобы захватить кабельную стяжку и потянуть. С дополнительным сцеплением и собственной силой тяги этого должно быть достаточно, чтобы ослабить затянутый болт.

Если вы используете метод сборки болта и гайки, найдите себе более длинный винт, длины более 70 см должно быть достаточно. С более длинным винтом у вас будет больше рычагов, чтобы ослабить затянутый болт. Вы можете использовать трубку, чтобы надеть конец болта, чтобы дать вам дополнительный рычаг. Если болт все еще затянут, вы можете использовать молоток и слегка ударить узел винта и гайки, что должно встряхнуть чрезмерно затянутый болт и ослабить его. Однако, если вы обнаружите, что болт, который вы используете, гнутся, стоит найти винт большего размера (M14 или больше).

Если у вас нет более длинного болта, используйте метод двух гаек, чтобы зажать болт, который вы пытаетесь ослабить, ближе к середине длины болта, а затем найдите немного обрезков круглой трубки, поместите трубку на оба конца (одну на головке и один на оставшейся длине винта) теперь он будет действовать почти как большой штопор, который можно вращать двумя руками.

В крайнем случае, кратковременное нагревание болта для расширения болта, который затем сожмется при охлаждении, чтобы облегчить ослабление болта, можно использовать в сочетании с методами, упомянутыми ранее. Но будьте осторожны, так как это может повредить вашу заготовку и должно использоваться только на том, что вы не будете использовать снова.

Маленькие болты

Если у вас есть болт шириной менее 1 см (M6 или меньше), будет сложно использовать некоторые методы, как для болта среднего размера. Методы: кабельные стяжки, плоскогубцы, сборка болта и гайки больше всего подходят для маленьких болтов, используя те же описанные шаги, вы все равно сможете ослабить маленький болт.

Как ослабить болт без подходящего ключа

Если у вас есть гаечный ключ, но он слишком большой, можно ослабить болт меньшего размера с помощью уже имеющегося ключа. Вам просто понадобится несколько монет (в зависимости от того, насколько больше ваш ключ). Просто используйте монеты, чтобы заполнить зазор между гаечным ключом и болтом, держите монеты неподвижно и вращайте. Если у вас нет запасной мелочи, используйте отвертку с плоской головкой, металлолом, шайбы и многое другое (все твердое и плоское) и используйте их, чтобы заполнить зазор. Вам может понадобиться комбинация нескольких из них, чтобы плотно прилегать к зазору.

В качестве альтернативы можно использовать гаечный ключ неподходящего размера для сборки болта и гайки. Это также будет хорошим рычагом для туго затянутого болта, однако этот метод будет работать только в том случае, если вы используете «комбинированный ключ» с кольцевым наконечником.

Если у вас слишком маленький гаечный ключ, к сожалению, с ним ничего нельзя использовать, но вы можете использовать один из многих методов, упомянутых ранее.

Как ослабить гайку без ключа

Ослабление гайки без ключа работает так же, как и болт. Используйте любой из вышеперечисленных способов, чтобы ослабить гайку. Вам не нужно будет держаться за болт, если вы не обнаружите, что когда вы пытаетесь ослабить гайку, болт также поворачивается, вам нужно будет удерживать болт чем-то, чтобы противодействовать вращению, что позволит вам ослабить гайку. правильно.

Как затянуть болт без гаечного ключа

Хотя в этой статье большое внимание уделяется методам ослабления болта, вы можете затянуть болт и без гаечного ключа. Просто вернитесь к методам, как упоминалось ранее. Наилучшим методом было бы использование болта и гайки в сборе вместе с каким-либо рычагом (трубкой), чтобы правильно затянуть болт.



Ослабляет ли wd40 болты?

Если болт заедает, когда вы пытаетесь повернуть и ослабить его, или вообще не может быть ослаблен, используйте немного WD40, который поможет смазать его и разрушит ржавчину, а также облегчит вам полное ослабление болта.

Однако, если у вас нет WD40, используйте уксус или газировку (поможет немного разрушить ржавчину) и налейте немного на ржавый болт, подождите несколько минут, слегка постучите по головке болта молотком и подождите еще несколько минут, затем открутите.



Категории Руководства по ремонту, инструменты

Самоослабление болтов и гаек

Самоослабление болтов и гаек

---

Существенное преимущество болтового соединения перед другим соединением типов, таких как сварные и заклепочные соединения, заключается в том, что они способный к демонтажу. Однако эта особенность может вызвать проблемы, если это непреднамеренно происходит в результате условия. Такое непреднамеренное ослабление, часто называемое вибрационное ослабление в большей части опубликованной литературы, является важным явлением и широко неправильно понимается Инженеры. Дизайнеру важно знать механизмы ослабления болтов, которые могут работать, чтобы проектировать надежные соединения. Представленная ниже информация является ключевая информация для конструктора по теории вибрации ослабление резьбовых креплений и как такое ослабление может предотвратить.

Изучение большинства технических журналов раскроет множество фирменных запирающих механизмов доступны для крепления. Для Конструктора без теоретического знание того, почему застежки сами ослабевают, это представляет собой сбивающий с толку выбор. Ниже представлена ​​ключевая информация, для Дизайнер, почему крепеж самопроизвольно раскручивается и как это может быть предотвратить.

Широко распространено мнение, что вибрация вызывает ослабление болта. На сегодняшний день наиболее частая причина ослабления боковое скольжение головки гайки или болта относительно соединения, что приводит к относительному движению нитей. Если этого не происходит, то и болты не ослабятся, даже если сустав подвергается сильной вибрации. Подробным анализ сустава можно определить зажим усилие, которое должно быть обеспечено болтами для предотвращения соединения соскальзывать.

Часто усталостное разрушение является результатом самоотвинчивания болта, что снижает действующее усилие зажима на суставе. Затем происходит проскальзывание соединения, которое приводит к подвергается изгибающим нагрузкам и впоследствии выходит из строя по усталости.

Предварительно нагруженные болты (или гайки) вращаются свободно, как только относительное движение между мужчиной и женщиной имеет место нить. Это движение отменяет фрикционный захват и создает крутящий момент отключения, который пропорционален шаг резьбы и предварительный натяг. Выключенный крутящий момент вращает винт ослаблен, если трение под гайкой или подшипником головки болта поверхность преодолевается этим крутящим моментом.

Существуют три распространенные причины относительное движение, происходящее в резьбе:
1. Изгиб деталей, в результате которого возникают силы на поверхности трения. Если происходит проскальзывание, головка и резьба будет скользить, что может привести к ослаблению.
2. Дифференциальные тепловые эффекты, вызванные либо разница в температуре или разница в зажатых материалах.
3. Приложенные к суставу силы могут привести к смещению поверхности соединения, приводящие к ослаблению болтов.

Работы, выполненные в 1960-х годах в Германия указала, что поперечно приложенные переменные силы создают самые жесткие условия для саморазрыхления. Результат этих исследований привел к созданию испытательной машины что позволило получить количественную информацию о запирающие свойства самозапирающихся замков. Такие машины, часто называют машинами Юнкерса (видео такой машины можно увидеть — см. внизу этой статьи) в литературе — в честь изобретателя, использовались в течение последних двадцати лет лет крупнейшими автомобильными и аэрокосмическими производителями для оценки эффективности запатентованных самоблокирующихся застежек. В результате рационализация разнообразия запорных устройств используется такими крупными компаниями. Например, обычный пружинные стопорные шайбы больше не указываются, потому что они было показано, что они на самом деле способствуют самоослаблению, а не предотвратить это. Существует множество устройств для фиксации резьбы. доступный. Усилиями Американских национальных стандартов Подкомитет B18:20 по замкам, три основных замка установлены категории крепежа. Они: бесплатные вращение, фрикционная блокировка и химическая блокировка.

Тип свободного вращения — простые болты. с окружным рядом зубьев под головкой шайбы. Они имеют уклон, что позволяет болту вращаться в зажимном направлении, но фиксируются в опорной поверхности при вращении в направлении ослабления. «Визлок» находится в эта категория.

Категории блокировки трения могут быть подразделяются на две группы: металлические и неметаллические. Металлическая фрикционная застежка обычно имеет искривленную форму. резьба, обеспечивающая преобладающий крутящий момент; пример этого категория — орех «Philidas». Неметаллическое трение запорные устройства имеют пластиковые вставки, обеспечивающие резьбу функция блокировки; например, орех «Nyloc».

Категория химической блокировки клеи, которые заполняют промежутки между мужчиной и женщиной нитки и скрепите их между собой; «Локтайт» — это пример. Такие клеи теперь доступны в микрокапсулированной форме. форме и может быть предварительно нанесен на резьбу.

Чтобы определить, какая категория является наиболее подходящий для приложения, требует тщательного рассмотрения приложения. Вкратце, категория химической блокировки обеспечивает наибольшую устойчивость к вибрационному расшатыванию, после чего с помощью свободно вращающейся застежки. Однако каждая категория имеет недостатки, а также преимущества, наиболее подходящие метод зависит от приложения.

В общих чертах ключ к предотвращению Самоотвинчивание крепежных деталей должно гарантировать, что:
1. На границе соединения присутствует достаточное усилие зажима. для предотвращения относительного движения между головкой болта или гайкой и сустав.
2. Соединение разработано с учетом эффекта заделки и снятие стресса.
3. Предусмотрены проверенные устройства блокировки резьбы. Конкретно, резьбовые герметики — типа «Локтайт», фланцевые застежки типа «Whizlok» или с преобладающим крутящим моментом застежки типа «Nyloc». В общем, незакрепленные шайбы, простого или весеннего сорта, как правило, не рекомендуется.

Самооткручивание креплений только один аспект конструкции болтового соединения, который должен учитывать проектировщик в процессе проектирования. Как видно на фото в стороны, даже если нити полностью скреплены клей, проблемы не могут быть предотвращены, если предварительный натяг болта недостаточно для предотвращения движений в суставах. На фото показано болт М12, частично стертый движением.

Подробнее сведения о виброотвинчивании резьбовых соединений

Применение современных аналитических анализ для предотвращения вибрационного ослабления резьбовых соединений может быть сложным. Для помощи инженеру в преодолении проблемы, связанные с использованием резьбовых креплений и болтовых соединений, компания Bolt Science разработала ряд компьютерных программы . Эти программы спроектированы так, чтобы быть простыми в использовании, чтобы инженер без подробные знания в этой области могут решить проблемы, связанные к этому предмету.

Нажмите чтобы увидеть наш постер о том, почему гайки и болты могут самопроизвольно ослабляться

Подробнее наших услуг по испытанию крепежа на вибрацию

Просмотр Брошюра о наших услугах по тестированию и консультированию

Просмотр Подробная информация о проведенных испытаниях системы блокировки с двойной гайкой

Просмотр подробности испытаний винтовых пружинных шайб

Более подробная информация по этой теме доступна на нашем онлайн-курсе по болтовым технологиям.
