Что такое и зачем нужен блок согласования для фаркопа
У автомобилей, выпущенных до 2000 года, обычно не возникает проблем с подключением прицепа.
Достаточно установить фаркоп, подключить электрооборудование через розетку и можно ехать. На современных же автомобилях используются электронные блоки управления (ЭБУ), которые управляют электропитанием. Подключение дополнительных потребителей напрямую вызовет ошибку. Поэтому для безопасного соединения применяют блок согласования или смарт-коннект.
Что представляет собой Смарт-коннект
Современные автомобили оснащены различными электронными системами для большего комфорта и удобства. Чтобы согласовать все эти системы потребовалось бы огромное количество проводов. Для решения данной проблемы автопроизводители используют CAN-BUS или CAN-шину. Сигналы протекают только по двум проводам, распределяясь через интерфейсы шины. Таким образом они распределяются к разным потребителям, в том числе к габаритным огням, стоп-сигналам, сигналам поворота и так далее.
Если при такой системе подключить электрооборудование фаркопа, то сразу произойдет изменение сопротивления в электросети.
Система бортовой диагностики OBD-II укажет на ошибку и соответствующую цепь. Другие световые приборы также могут работать неправильно.
Чтобы этого не происходило, устанавливается Smart Connect. Для подключения используется отдельный провод к напряжению 12В автомобиля. Устройство согласует электрические сигналы, не вызывая изменения нагрузки в электросети автомобиля. Другими словами, бортовой компьютер не видит дополнительного подключения. Сам блок представляет собой небольшую коробочку с платой, реле и контактами. Это несложное устройство, которое при желании можно даже изготовить самостоятельно.
Функции блока согласования
Функции блока согласования зависят от комплектации и заводских возможностей. В базовые функции входят следующие опции:
- сигналы поворота на прицепе;
- управление противотуманными огнями;
- деактивация парктроника на время использования прицепа;
- заряд АКБ прицепа.
В расширенных версиях могут быть такие опции:
- проверка состояния подключения прицепа;
- управление левым габаритным огнем;
- управление левой противотуманной фарой;
- противоугонная система оповещения ALARM-INFO.
Когда необходим модуль и на каких авто он устанавливается?
Смарт-коннект необходим, если на автомобиле имеются следующие электронные системы:
- бортовой компьютер с системой CAN-BUS Data;
- функция электронного контроля переменного напряжения;
- мультиплексная проводка в автомобиле;
- система определения перегоревших ламп;
- система Check Control;
- освещение светодиодными лампами и питание с малым напряжением.
Далее представлена таблица марок автомобилей и их модели, на которых в обязательном порядке необходимо устанавливать блок согласования при подключении прицепа:
| Марка авто | Модель |
| BMW | Х6, Х5, Х3, 1, 3, 5, 6, 7 |
| Mersedes | Весь модельный ряд с 2005 года |
| Audi | All Road, TT, A3, A4, A6, A8, Q7 |
| Volkswagen | Passat 6, Amarok (2010), Golf 5 и Golf Plus (2005), Caddy New, Tiguan (2007), Jetta New, Touran, Toureg, T5 |
| CITROEN | C4 Picasso, C3 Picasso, C-Crosser, C4 Grand Picasso, Berlingo, Jumper, C4, Jumpy |
| Ford | Galaxy, S-max, С-max, Mondeo |
| Peugeot | 4007, 3008, 5008, Boxer, Parthner, 508, 407, Expert, Bipper |
| Subaru | Legacy Outback (2009), Forester (2008) |
| Volvo | V70, S40, C30, S60, XC70, V50, XC90, XC60 |
| Suzuki | Splash (2008) |
| Porsche Cayenne | c 2003 |
| Jeep | Commander, Liberty, Grand Cherokee |
| KIA | Carnival, Sorento, Soul |
| Mazda | Mazda 6 |
| Dodge | Nitro, Caliber |
| Fiat | Grande Punto, Ducato, Scudo, Linea |
| Opel | Zafira, Vectra C, Agila, Insignia, Astra H, Corsa |
| Land Rover | все модели Range Rover c 2004 года, Freelander |
| Mitsubishi | Outlander (2007) |
| Skoda | Yeti, Octavia 2, Fabia, Superb |
| Seat | Leon, Alhambra, Toledo, Altea |
| Chrysler | Voyager, 300C, Sebring, PT Cruiser |
| Toyota | RAV-4 (2013) |
Алгоритм подключения
Как уже было сказано, блок согласования подсоединяется непосредственно к контактам аккумулятора.

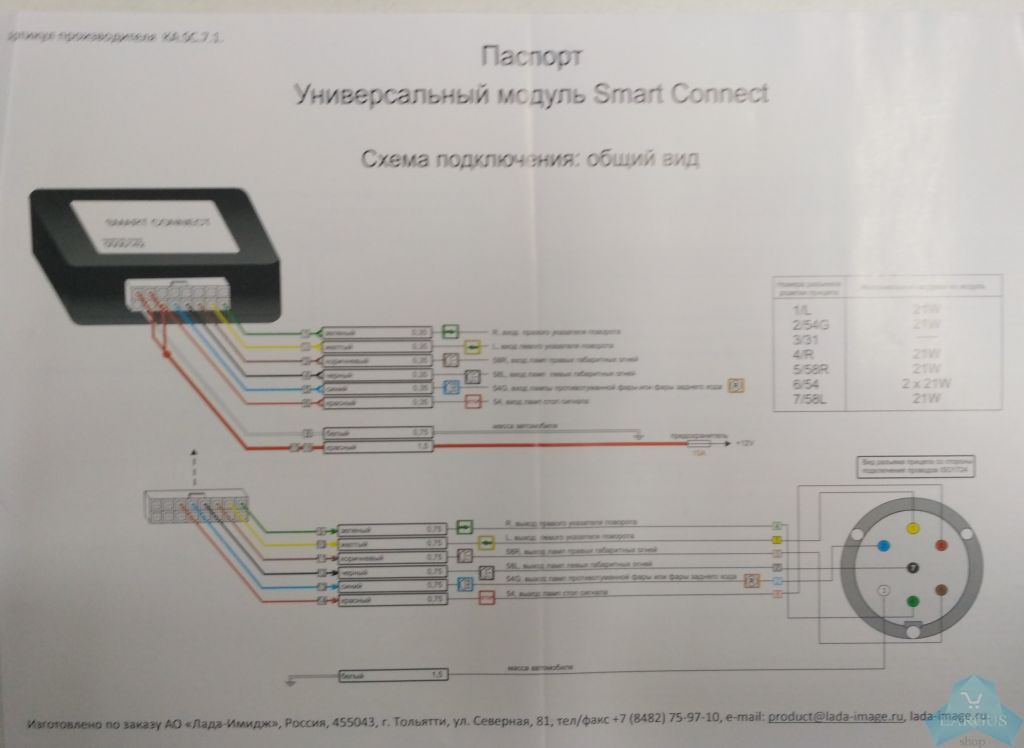

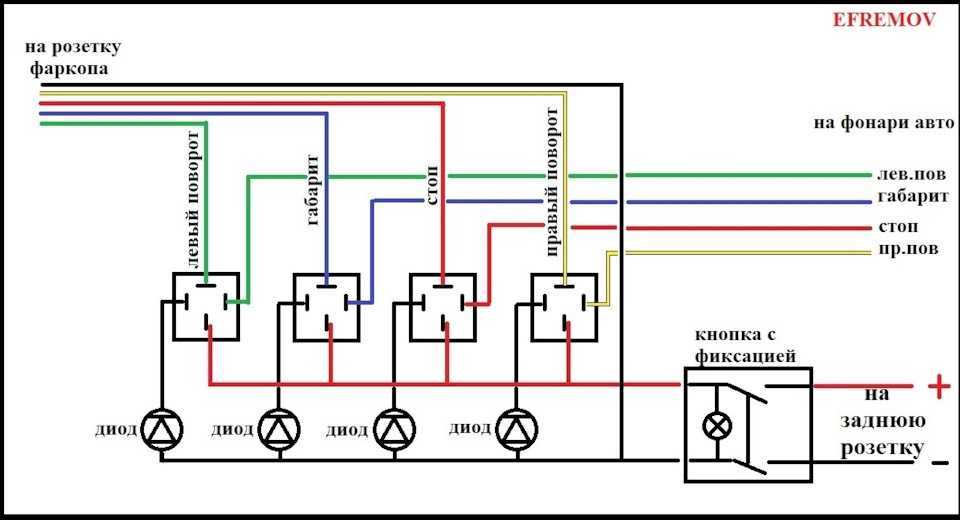

Схему подключения можно рассмотреть на следующем рисунке.

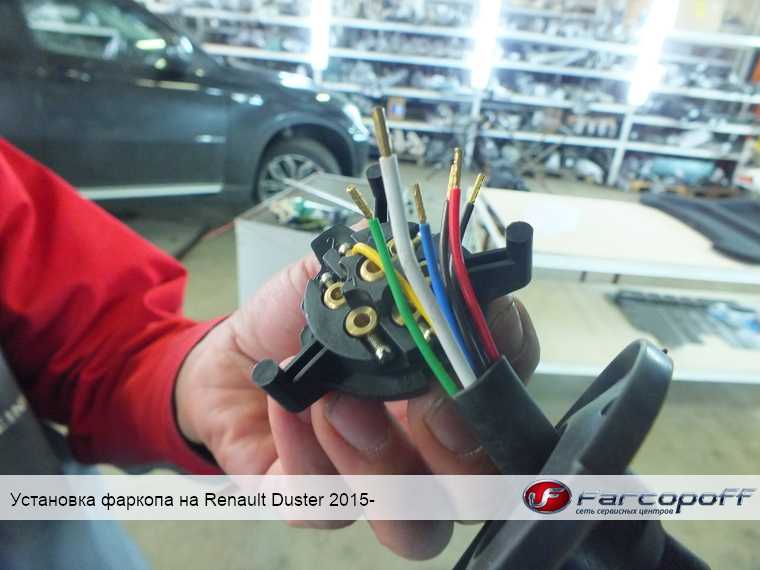

Для подключения нужно провести следующие действия:
- убрать загрузочные панели;
- иметь в наличии набор проводов с нужным сечением;
- проверить ходовые и стоп-сигнальные огни;
- монтировать блок по схеме подключения;
- подсоединить провода к блоку.

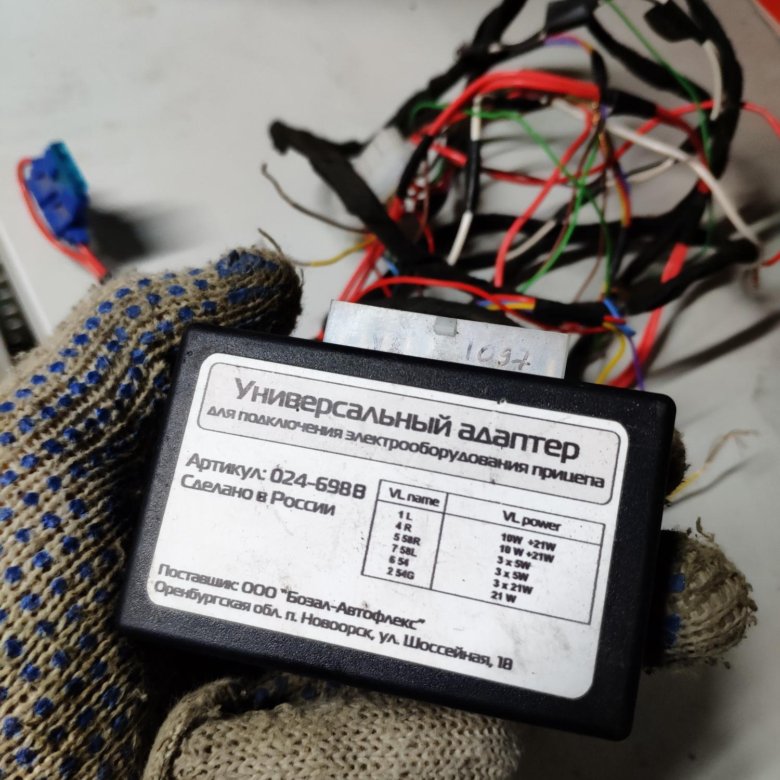

Виды Smart Connect

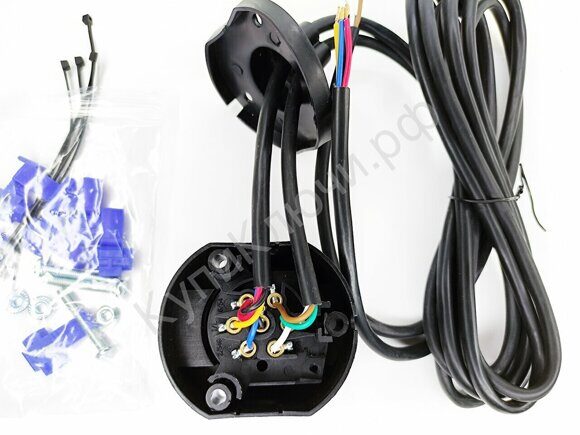

Большинство блоков смарт-коннект универсальные. Производителей достаточно много. Такие марки как Bosal, Artway, Flat Pro очень просто установить, но не все автомобили принимают универсальные блоки. Если ЭБУ автомобиля предусматривает функцию автобуксировки прицепа, то потребуется оригинальный блок. Также часто Smart Connect идет в комплекте с розеткой фаркопа.
Блок согласования Unikit
Комплекс Unikit очень популярен у автовладельцев за надежность, универсальность и простоту использования. Он корректно связывает электрику ТСУ и автомобиль. Также Unikit снижает нагрузку на бортовую сеть авто, защищает от перегрузки, тестирует подключение на сбои.
В случае скачка напряжения, необходимо будет только заменить предохранитель. Остальная проводка остается целой.
Среди плюсов можно назвать следующее:
- тестирование электрики прицепа;
- прописывание оригинальной системы;
- отключение парктроников и камеры заднего вида;
- приемлемая цена – около 4 500 р.
Подключенный автоприцеп является частью автомобиля. Каждый водитель должен следить за правильной работой всех систем, в том числе и сигналов прицепа. Smart Connect – это то устройство, которое необходимо для корректной работы всей электроники и сигналов. Его использование предотвратит возможные ошибки и сбои при подключении.
