Бендикс стартера ваз 2110
Автор admin На чтение 3 мин. Просмотров 120
На самом деле, чтобы понять, что такое бендикс, нужно в первую очередь хорошо представить себе, что же такое стартер автомобиля. Попробуем разобраться в общих чертах и рассмотреть процесс его работы, на примере устройства бендикса стартера отечественного автомобиля ваз 2110.
Все знают, что для того, чтобы завести двигатель внутреннего сгорания, которыми обычно оснащены современные автомобили (и ваз 2110 в том числе), необходимо прокрутить его коленвал. Чтобы «схватилась» искра, воспламеняющая топливно-воздушную смесь, приготовленную карбюратором или инжектором и поданную в камеру внутреннего сгорания. В свое время человеческая инженерная мысль додумалась до стартера, чтобы не пришлось крутить кривой рычаг ручного пуска (помните, во времена оные автомобили оснащались именно такой «заводилкой»).
Устройство это представляет собой всего лишь электромотор, работающий от аккумулятора автомобиля.
Устройство
Так что роль стартера как необходимого функционального узла весьма велика, иначе пришлось бы каждый раз, заводя автомобиль, бегать к кривой ручке. Представляете, каково это — бегать с ней к капоту современного торжества отечественного автомобилестроения – ваз 2110? Бендикс же в подобной ситуации играет своеобразную роль посредника между вращающимся валом электромотора и коленчатым валом автомобильного двигателя.
Устройство бендикса таково, что он функционирует наподобие храпового механизма (или, как говорят в народе, трещотки), находясь в исправном состоянии он:
- прокручивается только в одну сторону;
- стопорится при попытке прокрутить его в другую.
Как устроен бендикс можно узнать из видео, приведенного ниже.
Принцип работы
Принцип работы бендикса следующий: крутящий момент передается от стартера на бендикс, который представляет собой муфту.
И уже оттуда, движение передается на мотор нашего ваз 2110. Теперь представим, что же случается в тот момент, когда искра в камере сгорания «схватилась» от прокрутки, переданной на вал посредством бендикса. Коленчатый вал высокооборотного двигателя сразу же раскрутился с огромной скоростью, с опережением скорости вращения стартера. Скорость их вращения — это две большие разницы. И если бы не устройство под названием бендикс, то раскрутившийся двигатель в ту же секунду запорол бы электромотор, известный как стартер.
Иными словами, ему отведена роль прерывателя соединения между стартером и двигателем.
Принцип работы бендикса в том и заключается, что в тот самый момент, как двигатель от нашего ваз 2110 завелся, и водитель отпустил ключ зажигания в возвратное положение, стартер останавливается, и разъединяется муфтовое соединение.
Все, коленчатый вал нашего автомобиля ваз 2110 с высокооборотным двигателем может вращаться с произвольной скоростью, подчиняясь только воле водителя, нажимающего на педаль акселератора.
А стартер, выполнив свою функцию, застыл в неподвижном состоянии. Ему уже не грозит чрезмерно сильная нагрузка, способная повредить щеткам, обмотке, втулкам, и другим частям этого довольно дорогого устройства. И выполняет эту функцию устройство, известное в народе по имени своего изобретателя, впервые его запатентовавшего, хотя на самом деле, грамотное инженерно- техническое название его — обгонная муфта.
В одной из предыдущих статей, опубликованных на страницах нашего сайта, мы уже рассказывали о том, можно ли самостоятельно поменять вышедший из строя бендикс, и с какими сложностями при этом предстоит столкнуться. В следующей публикации речь пойдет о том, почему эта деталь может проскакивать или наоборот залипать, и к каким последствиям приводит подобная неисправность.
Интересные факты
Устройство носит имя изобретателя — Винсента Гуго Бендикса (Vincent Hugo Bendix). Внес огромный вклад в автомобильную и авиационную промышленность. В 1907 году, в возрасте 26 лет, организовал автомобильную компанию Bendix Corporation, а уже в 1910 получил патент на свое изобретение — обгонную муфту.
Что еще стоит почитать
Что такое бендикс в стартере: функции, фото и видео
Что такое бендикс в стартере, конструкция

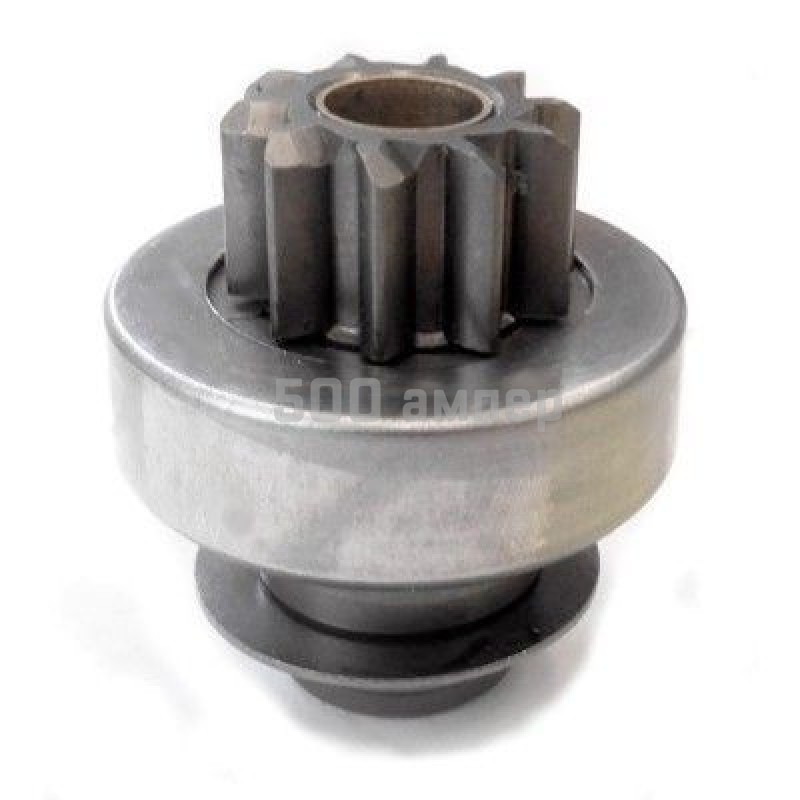

Бендикс стартера
Бендикс стартера с другого ракурса. Следов износа практически не видно
Для того чтобы передать крутящий момент от электродвигателя стартера на коленчатый вал двигателя внутреннего сгорания, достаточно применить простое зубчатое зацепление.
Гораздо большей проблемой стало автоматическое выведение из зацепления приводной шестерни стартера и зубчатого венца маховика коленвала.
Именно эту проблему решил Бендикс, причём поступил достаточно остроумно — он научил шестерню непросто выходить из зацепления с маховиком, а делать это в тот момент, когда двигатель запущен, ни раньше, ни позже.
Конструкция
Конструкция устройства достаточно проста и она показана на рисунке ниже на примере бендикса Бош. Вот она:
Конструкция бендикса Бош: 1 – кожух обгонной муфты; 2 – ведомая обойма с шестерней; 3 – кольцо; 4 – фиксирующая шайба; 5 – ролик; 6 – прижимная пружина; 7 – ведущая обойма; 8 – буферная пружина; 9 и 11 – опорная чашка; 10 – кольцо крепления вилки; 12 – замковое кольцо (стопор).
Как видно из схемы, основная приводная шестерня приводится в движение наружной обоймой, обязательными элементами которой есть набор роликов, нагруженных пружиной.
Остальные элементы конструкции обгонной муфты могут меняться в зависимости от модели двигателя.
Как это работает
Бендикс может приводиться во вращение либо непосредственно якорем электродвигателя стартера, либо редуктором, в зависимости от модели стартера, но входит шестерня в зацепление с маховиком по одному принципу использования инерции. Когда двигатель стартера набирает необходимые обороты, ведущая обойма вращается, а сила инерции выталкивает её по спиралевидным канавкам вплоть до вхождения в зацепление с маховиком коленвала.
В исправном состоянии бендикс должен вращаться только в одном направлении
А в этот момент вступают в работу ролики, они плотно зажимаются между ведущей и ведомой обоймой и вращают шестерню, которая и передаёт крутящий момент на маховик коленвала. Основным преимуществом обгонной муфты Бендикса считается момент, когда двигатель запущен, в этот момент хорошо бы вывести шестерню привода из зацепления, чтобы уже ДВС не вращал и не вывел из строя стартер, не повредил зубья приводной шестерни.
Поэтому муфту и называют обгонной — она автоматически выходит из зацепления, передвигаясь по спиралевидным пазам. Двигатель запущен, стартер остановлен, спасибо Бендиксу.
Видео о принципе работы стартера
Когда бендикс ломается (причины)?
Поломка обгонной муфты — довольно редкое явление, благодаря эффективной и простой конструкции. Тем не менее ни одна деталь не застрахована от износа.
Основную нагрузку при пуске двигателя взваливают на себя приводная шестерня и ролики.
Именно шестерня изнашивается быстрее всего. Кроме того, к неисправностям узла относят:
- разрушение, износ зубьев приводной шестерни, в этом случае мы слышим характерный скрежет в районе маховика, иногда он вовсе не вращается;
Износ шестерни обгонной муфты
- износ наружной обоймы в зоне работы роликов;
Изношенная наружная обойма муфты с роликами
- износ, потеря геометрии роликов, в этих двух случаях приводная шестерня может вращаться вхолостую, не передавая крутящий момент с электродвигателя стартера на коленвал;
- износ направляющего вала стартера, при этом зацепление шестерни с маховиком будет неправильным, будет слышен характерный шум.
Изношенный направляющий вал стартера
Во всех случаях неисправностей, связанных с бендиксом, его ремонт едва ли может быть целесообразным. Цена бендикса для большинства двигателей не так велика, а время, потраченное на кропотливый ремонт вряд ли окупиться. Поэтому специалисты рекомендуют менять узел полностью, не восстанавливая старый. Быстрых всем пусков и ровных дорог!
Видео о замене бендикса стартера
что это такое, как провести замену
Одной из важных деталей устройства пуска силового агрегата в автомобильной технике, является бендикс стартера, который обеспечивает передачу усилия от электромотора пускателя на коленвал двигателя транспортного средства. Помимо этого, узел выполняет еще и защитную функцию: предохраняет стартер от механических повреждений.
Рассмотрим более детально, что такое бендикс, его конструкцию, особенности функционирования, разборку и признаки часто встречаемых неисправностей и способов их устранения.
Как работает бендикс стартера?
В конструкцию элемента включена шестерня, которая входит в зацепление с расположенным на валу силового агрегата маховиком для его вращения. Для нормального запуска мотора скорость вращения вала пускового устройства должна лежать в пределах 50-100 об/мин. Развивать большую скорость не имеет смысла, поскольку стартер работает с максимальной нагрузкой лишь несколько секунд. В этот промежуток времени нагрузка на все элементы системы пуска и силовой агрегат увеличивается до предела, и, если вовремя не прекратить работу стартера, последствия могут быть непредсказуемыми. Это поможет предотвратить своевременное включение бендикса в работу.
Среди функциональных и конструкционных особенностей элемента можно отметить то, что он агрегатируется с коленвалом автомобиля только для запуска двигателя, вращается в одну сторону и начинает прокручиваться, как только число оборотов силового агрегата значительно возрастет в сравнении с валом пускового устройства.
Конструкция и ее особенности
Бендикс представляет собой шестерню, которая вступает в зацепление с маховиком, раскручивая его, тем самым продлевая срок эксплуатации стартера. Если говорить проще, то конструкция детали, это, по сути, стандартная обгонная муфта. Чтобы окончательно понять принцип ее работы достаточно вспомнить устройство заднего колеса велосипеда. В то время, пока вращаются его педали, вращается и муфта, в результате, получается, двигаться с определенной скоростью, величина которой зависит от усилия. Если прекратить усилие на педали, колесо начнет вращаться с заданной скоростью.
Помимо этого, бендикс стартера имеет еще несколько конструкционных исполнений. Распространенным из них считается вал, на который через систему шлицов посажена муфта. Принцип действия аналогичен: во время вращения вперед она входит в зацепление со шлицами, а при противоположном вращении – выходит из зацепления, свободно проворачиваясь.
Главным минусом устройства является его быстрый выход из строя в связи с интенсивностью эксплуатации.
Заметим, что в случае поломки какой-либо из составных частей механизма, его придется менять полностью, поскольку выработка деталей на нем всегда одинакова.
Как проверить работоспособность бендикса?
Стартеру любого транспортного средства приходится постоянно функционировать под большими нагрузками, а его корпус практически всегда покрыт грязью или масляными потеками, что значительно ухудшает его работоспособность. К главной причине непродолжительного эксплуатационного периода этого узла можно отнести периодическое возникновение пробуксовки муфты, вследствие проникновения внутрь ее роликового механизма грязи и моторного масла. Диагностировать неполадку можно по возникновению шума, который при старте начинает издавать якорь узла, при этом двигатель не заводится. Спасет ситуацию только срочный ремонт либо замена бендикса на стартере.
Провести диагностику элемента можно непосредственно на автомобиле. Для этого необходимо застопорив колеса тормозом, запустить силовой агрегат на передаче, после чего прислушаться к звуку, который издает стартер.
Если слышны несвойственные для него шумы, значит вал элемента начал пробуксовывать из-за неисправности бендикса.
Как снять, почистить, разобрать и чем смазать?
Рассмотрим один из простых, но действенных способов очистки муфты:
- демонтируем стартер с транспортного средства;
- на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи;
- для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином;
- теперь можно достать прибор, после чего тщательно вымыть его корпус.
Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс:
- Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу.
- Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали.
- Оцениваем состояние маховика.
- Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу.
- Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять.
- Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.
- Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства.
- Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо.
- Снимаем выработанный бендикс и на его место устанавливаем новый элемент.
- В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом.
- Все собирается в обратной последовательности.
Бендикс на стартере выполняет несколько функций, довольно сложно определить какая из них преобладает над другими. Поскольку он постоянно находится под нагрузкой, крайне важно правильно эксплуатировать устройство и вовремя проводить профилактические мероприятия, которые в дальнейшем предотвратят его преждевременный выход из строя.
что это такое и для чего он нужен — Auto-Self.ru
Чтобы запустить двигатель автомобиля, водителю сегодня достаточно просто повернуть ключ зажигания или нажать на кнопку. Этим нехитрым действием он активирует цепную реакцию, в которой, помимо самого мотора, также принимают участие стартер и аккумулятор. Немаловажная роль в этом процессе отведена и устройству под названием бендикс. Как оно работает, зачем нужно и что делать в случае его поломки мы расскажем в нашей статье.
Что такое бендикс стартера и для чего он нужен
Как выглядит бендикс стартера.
Бендикс или обгонная муфта – это элемент стартера, конструктивно представляющий собой небольшую муфту. Состоит данное устройство из шестерни, пары металлических обойм, прижимной и буферной пружин, а также стопорного кольца. Расположено все в корпусе самого стартера и фактически является его составной частью.
В первую очередь бендикс предназначен для того, чтобы снять нагрузку со стартера и обезопасить его от повреждений при запуске двигателя. Этот механизм позволяет существенно продлить срок эксплуатации стартера. Кроме того, с его помощью процесс запуска мотора производится практически бесшумно, что положительным образом сказывается на комфортности эксплуатации авто.
Как работает бендикс стартера
Принцип работы бендикса основывается на инерционном воздействии. При помощи зубчатого вала он соединяется с маховиком ДВС и передает на него энергию вращения электродвигателя стартера.
Как только произошел запуск мотора и количество оборотов существенно увеличилось, бендикс берет всю нагрузку на себя, не давая возросшему крутящему моменту перейти обратно на стартер. Для этого муфта снабжена специальными бороздками в которых располагаются цилиндры. Данный механизм позволяет обеспечивать жесткую сцепку при передаче крутящего момента от стартера к двигателю и холостое вращения муфты на собственном валу, когда мотор уже набрал высокие обороты. Все это необходимо для того, чтобы не повредить стартер, поскольку нагрузка более 80-100 оборотов в минуту значительно снижает срок его эксплуатации.
Бендикс стартера в разобранном состоянии.
Также в конструкции бендикса есть специальная буферная пружина — именно благодаря данному механизму запуск ДВС происходит мягко и бесшумно. В случае ее отсутствия жесткий контакт шестерен муфты с маховиком не только бы давал о себе знать стуком и скрежетом из-под капота, но и очень скоро привел бы к выходу стартера из строя.
После того, как запуск двигателя выполнен, муфта начинает постепенно сползать по шлицам и отсоединяется от маховика до момента следующего запуска ДВС.
Признаки неисправности бендикса стартера
Главным признаком поломки или частичного выхода из строя данного агрегата являются нехарактерные шумы при попытке запуска двигателя. Это может быть металлический скрежет или звуки резких ударов двух тяжёлых деталей друг об друга. Очень важный момент, что происходит это именно до того, как двигатель начал выдавать крутящий момент самостоятельно, так как если шум слышен уже при работающем ДВС, источник проблемы, скорее всего, находится уже в другом узле автомобиля.
Устройство стартера и расположение бендикса.
Если же разгонная муфта полностью пришла в негодность, то вместо мерного урчания мотора, Вы услышите лишь шум безрезультатно проворачивающего электродвигателя стартера. Как показывает практика, такое случается не сразу, а постепенно, в случае игнорирования водителем более незначительных симптомов неисправности.
Как проверить бендикс стартера
Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.
В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс. Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь. В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений.
Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.
Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.
В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.
Как поменять бендикс на стартере
Замена бендикса во многих случаях является оптимальным вариантом, даже при условии выхода из строя отдельных его частей.
Дело в том, что в процессе эксплуатации все детали устройства изнашиваются приблизительно с одинаковой интенсивностью и замена одной из них не гарантирует длительной эксплуатации бендикса в дальнейшем.
Итак, чтобы заменить бендикс, стартер прийдется снять. Далее нужно вскрыть его корпус и извлечь реле, только после этого Вы сможете добраться до самого бендикса. Его удерживает на оси шайба и стопорное кольцо, как правило, для их снятия придется немного помучиться, особенно, чтобы извлечь кольцо.
Далее переходим к этапу установки новой детали. Предварительно лучше очистить внутреннее пространство от собравшейся грязи, а также хорошенько смазать подвижные и соприкасающиеся части конструкции. Самым сложным в процессе замены станет установка нового стопорного кольца, чтобы максимально упростить себе данную работу, воспользуйтесь специальными раздвижными пассатижами. Закрутите болты на корпусе стартера и установите устройство обратно в автомобиль. Для проверки осуществите несколько пробных запусков ДВС, если посторонних шумов/прокручивания не наблюдается, значит вы все сделали правильно.
Видео на тему
Поделитесь с друзьями в соц.сетях:
Google+
Telegram
Vkontakte
Ремонт и замена бендикса стартера в авто
Установленный бендикс на стартерявляет собой обгонную муфту. Служит для бесшумного запуска автомобиля и увлечения ресурса работы стартера, защищает стартер от ударов зубьев вращающегося маховика, а так же позволяет вращаться с ним в одном направлении без ограничения в скорости.
Интересный факт! Принцип работы бендикса применяется не только в автопромышленности, но так же в вертолетной, на редукторе для винта. Втулки заднего колеса велосипеда работают по такому же принципу.
Когда нужна замена, можно ли отремонтировать бендикс стартера
Чаще всего поломка возникает не в самом бендиксе, а в стартере. Замена бендикса может потребоваться в случае, если стартер при повороте ключа срабатывает, но зацепления нет, и маховик не вращается или вращается медленно.
Проблемы с бендиксом возникают из-за механического изнашивания деталей, из-за высоких нагрузок, так что лучше заменить бендикс полностью. Так же можно заменить вышедшую из строя его составляющую, но это не даст гарантий, что остальные будут служить вам еще долгое время.
Знаете ли Вы? Название «Бендикс» произошло от фамилии его создателя — конструктора Винсента Бендикса. Это устройство получило название «Bendix drive».
Оно используется в автомобилестроении еще с 1916 года. С момента создания этого узла принцип работы остается прежним.
Как снять стартер
Если возникли проблемы со стартером или его составляющими, то замена или ремонт необходимо будет выполнить на снятом с двигателя стартере. Чтобы снять стартер, сделайте:
- Поднимите машину на подъемнике или загоните ее на «яму», так как работы будут проводиться именно снизу авто.
- Снимите с аккумулятора клеммы, чтобы избежать короткого замыкания во время отсоединения проводки от стартера.
- Открутите и снимите снизу автомобиля защиту двигателя.
- Если вам открылся доступ к стартеру, и достаточно места для его извлечения, то снимите все клеммы с него. Если нет, то демонтируйте элементы, которые мешают вашему процессу.
- Открутите крепежные болты стартера.
- Снимите стартер с его посадочного места.
Обратите внимание! Все процессы, приведенные выше, правильнее и легче проводить снизу автомобиля.
Как проверить бендикс стартера не разбирая его
Неисправность бендикса стартера без снятия можно определить «на слух». При заводе машины срабатывает стартер, он издает характерный звук, что означает его исправность. Но машина не заводится, не хватает зацепления, что означает неисправность бендикса.
Разборка стартера, снятие и замена бендикса
Уже на предварительно снятом стартере можно провести замену бендикса. Чтобы снять бендикс со стартере, необходимо соблюдать такую последовательность действий в выполнении работы:
- Открутить гайку крепления щеточного узла с болта тягового реле.
- Снять контакт вывода щеточного узла с болта вывода реле.
- Выкрутить стяжные винты, которые крепят тяговое реле к «маске».
- Извлечь тяговое реле из посадочного места «маски».
- Выкрутить стяжные болты статора и извлечь мотор из «маски».
- Извлечь сердечник тягового реле.
- С «маски стартера извлечь редуктор.
- Снять вилку с крепления бендикса.
- Сбить стопорное кольцо с вала редуктора и снять его.
- Снять непосредственно сам бендикс.
Сняв бендикс с стартера, заменяем бендикс на новый, либо же на отремонтированный старый. Следуя этим правилам выполнения разбора стартера и замены бендикса, вы сами сможете произвести эти работы у себя дома или в гараже.
Важно! Не забывайте, что работа специалистов хоть и оплачиваемая, но она и квалифицированная. Мастера на станциях технического обслуживания выполнят эту работу не только быстрее, но и качественней.
Разобравшись что такое бендикс, где он находится и как можно определить его неисправность, вы решите проблемы, возникшие с этим узлом автомобиля.
Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.
Бендикс стартера: Проблемы и решения
Бендикс – важнейший элемент стартера. Если он ломается или изнашивается, это чревато целым рядом проблем. В первую очередь, мы говорим о проскальзывании стартера, который перестает правильно вращать вал мотора. Бендикс в нормальном состоянии должен обеспечивать полноценное сцепление стартера с двигателем после того, как вы заводите мотор своего автомобиля.
Правда, перед тем как разобраться в причинах неисправностей бендикса, следует несколько развеять миф относительно названия этого элемента. Сами инженеры и техники прекрасно знают, что бендикс – это название, придуманное отечественными автомобилистами. Настоящее название устройства – обгонная муфта. По сути, если обратиться к оригинальному названию, сразу становится понятно, чем же занимается в системе автомобиля данное устройство. А вот бендикс – это производное от фамилии Винсента Бендика, американского инженера, создавшего в свое время систему отсоединения маленького электрического мотора, основной целью которого и была раскрутка вала обычного ДВС.
В любом случае, чтобы точно определить, почему проскакивает муфта в вашем автомобиле, следует для начала разобраться, как вообще работает этот небольшой агрегат, обеспечивающий корректное взаимодействие стартера и вала двигателя.
Если бендикс проскакивает, значит стартер просто тратит энергию, проскальзывая и не отдавая ее движку. Собственно, принцип работы устройства крайне простой. Как мы и писали выше, это самая обычная обгонная муфта, которая способна производить движение только в одном направлении. Основная задача – отцепляться от вала в определенный момент, когда вы заводите двигатель машины. После того, как движок заведен, электромотор стартера быстро отходит в стартовую позицию. Это требуется исходя из того, что скорость небольшого электромотора, использующегося сегодня в качестве стартера, значительно уступает скорости вращения вала двигателя.
Как работает бендикс стартера
Насколько важно наличие бендикса в современном автомобиле? На самом деле, переоценить важность этого устройства практически невозможно.
От него зависит работа буквально всех систем, обеспечивающих правильный старт автомобиля. Если бы бендикса не было, и он бы не возвращался вместе со стартером на исходную позицию, отсоединяясь от вала двигателя, то каждый раз, когда вы заводили бы двигатель, стартер разрывался на части скоростью движения вала. Каждый новый поворот ключа в замке зажигания убивал бы стартер. Проблема в том, что одной из главных неисправностей системы может оказаться ситуация, когда обгонная муфта электромотора начинает немного проскакивать. Бывает и наоборот, когда она попросту крепко зацепляется и вращает вал в месте со стартером. Такое положение дел может обернуться серьезной поломкой.
Но, главная проблема обычно связана именно с проскакиванием и буксовкой бендикса редукторного стартера. Это происходит в те моменты, когда устройство нормально работает, но по какой-то причине ему не хватает достаточного сцепления с валом, чтобы его с нужным усилием крутить. Двигатель в итоге не заводится. Основная проблема такой поломки – износ зубьев шестерни храповика.
Даже из-за такой небольшой неисправности, вся система может перестать работать корректно.
Обгонная муфта, она же бендикс в более привычном для нас названии, работает так же, как и любой другой храповик. Главная причина всех проблем с работой механизма – проскальзывание зубьев шестеренки во время вращения по своей оси. Это случается, в большинстве случаев, из-за стертости или поломки не самого механизма, а как раз зубьев. Причем, это вполне логично, учитывая, насколько сильные нагрузки они испытывают во время своей работы. Им нужна масса энергии и усилий для того, чтобы начать вращение слишком тяжелого вала двигателя. Даже если конструкция состоит из прочного материала, нагрузки все равно столь велики, что надеяться на долгосрочную эксплуатацию бендикса уместно не всегда.
После длительной работы муфты стартера, как правило, начинают изнашиваться зубья шестерни храповика при использовании в конструкции именно шестеренки. Также, если в автомобильной системе установлена муфта с кольцами и пружинами, они могут со временем просто ломаться. Таким образом, из-за подобных поломок и износа, электромотор вращается неправильно, не обеспечивая достаточного зацепления электромотора и вала автомобильного двигателя.
Как определить, что бендиксу нужен ремонт
Здесь пришло время рассказать о самом главном – ремонте бендикса электромотора. Причем, новости вряд ли будут утешительными, так как сама конструкция устройства, включая все исполнительные и второстепенные элементы, изначально не предназначена для демонтажа, разборки и полноценного ремонта. Если у вас сломается или износится бендикс, то вам придется полностью менять всю систему узла, а не только его. Это можно назвать основной проблемой, которая связана с ремонтом этого элемента стартера.
Более того, нельзя забывать о том, что современные автомобильные системы разрабатываются таким образом, чтобы все их элементы имели примерно одинаковый срок эксплуатации. Проще говоря, когда ломается что-то одно, скорее всего весь узел требует замены. Так, даже при замене пружины или шестерни бендикса, который начал проскакивать, вы мало того что обойдете стороной рекомендации производителя, но и скорее всего совершите крайне бессмысленную вещь, так как при поломке одной детали, на пороге неисправностей стоят и другие. Временно работу можно восстановить, но срок этот будет крайне небольшим.
Поэтому, если вы понимаете, что обгонная муфта стартера проскакивает и отсутствует достаточной силы зацепление за вал двигателя, не следует надеяться на то, что получится устранить данную неисправность не только собственноручно, но и с помощью специалистов в автосервисе. Скорее всего, если такое случается, то вам пора подумать о полной замене всей системы стартера. В противном случае, говорить о дальнейшей корректной работе автомобиля не приходится. К тому же, бендикс сегодня не является дорогой деталью, а его замена происходит в течение всего нескольких десятков минут.
Отдельно стоит сказать об отечественных автомобилях. Обгонная муфта старых машин иногда можно заменить, но консультация с работниками сервиса перед этим просто необходима.
Бендикс стартера
Бендикс — устройство, обеспечивающее бесшумный запуск двигателя и продлевающее ресурс стартера
ДвигательБендикс – народное название обгонной муфты, состоящей из шестерни и механического устройства, защищающего стартер от ударов зубьев раскрутившегося маховика.
Bendix Corporation была основана в Чикаго в 1907 году для выпуска автомобилей Bendix Buggies. Дело окончилось крахом
Некоторые ошибочно называют «бендиксом» шестерню привода стартера, обеспечивающую вращение маховика при запуске двигателя. На самом деле основная часть бендикса — обгонная муфта, позволяющая шестерне вращаться в одном направлении с маховиком с неограниченной скоростью.
История создания бендикса
Название детали произошло от фамилии ее изобретателя — американца Винсента Бендикса. Придуманное им устройство, получившее название «Bendix drive», и «локализованное» русскими шоферами, служило для вывода вала стартера из зацепления с маховиком двигателя без повреждений, при достижении определенной скорости вращения. В автомобилестроении используется с 1916 года. С тех пор принцип работы узла остается неизменным.
Устройство и принцип работы бендикса
Принципиальное устройство бендикса знакомо каждому, кто хоть раз разбирал заднюю втулку велосипеда. Поклонники двухколесных средств передвижения называют обгонную муфту «трещеткой». Характерный звук производит «собачка» храповика, перескакивающая с одного зубца на другой.
В бендиксе, установленном в корпусе автомобильного стартера, вал, на котором закреплена приводная шестерня, не увязан с якорем стартера в стопроцентно жесткую конструкцию. Когда двигатель заглушен, и нагрузки на вал нет, он свободно вращается внутри обоймы (т.н. «наружного кольца») с несколькими сужающимися пазами. Между обоймой и валом находятся подпружиненные ролики. При нарастании скорости вращения якоря (то есть когда вы включаете стартер) ролики за счет инерции заклиниваются в узкой части пазов и передают усилие на приводную шестерню. После запуска двигателя возникает обратный процесс – ролики перемещаются в широкую часть паза, размыкая контакт между обоймой и валом. Когда это происходит, втягивающее реле беспрепятственно отодвигает шестерню на стартовую позицию.
Особенности эксплуатации бендикса стартера
Простота конструкции бендикса не подразумевает, соответственно, замысловатых поломок. Основная причина повреждения этого узла — износ деталей. Больше всего подвержены износу приводная шестерня и ролики, испытывающие в момент запуска стартера значительную ударную нагрузку. Выход бендикса из строя легко диагностировать. «Проскальзывание» вала не позволяет обеспечить достаточную скорость вращения шестерни, и стартер работает «вхолостую» — маховик либо не вращается вовсе, либо вращается медленно.
Механизм, схожий по конструкции с бендиксом, активно применяется в конструкции вертолетных винтов
В случае неисправности бендикс лучше заменить полностью, так как все испытывающие нагрузку элементы изнашиваются пропорционально, и замена одной из составляющих не гарантирует продолжительной и надежной работы устройства в целом.
Интересные факты о бендиксе стартера
Любопытно, что аналогичный бендиксу механизм применяется и в механических коробках передач. Периодически случаются ситуации, когда автомобиль движется накатом, к примеру, при спуске с горы. В этом случае карданный вал или приводы (в случае, если автомобиль переднеприводный), начинают вращаться быстрее, чем позволяет включенная в данный момент передача, и делают попытку раскрутить коленчатый вал двигателя. В случае, если в автомобиле установлен двухтактный двигатель (а именно такие двигатели применялись, к примеру, в ранних моделях Saab), этот процесс может обернуться катастрофой, так как кривошипно-шатунный механизм этих двигателей смазывается маслом, поступающим в камеру сгорания вместе с бензином. Резкое повышение оборотов без нажатия педали акселератора и увеличения объема поступающей в цилиндры смеси масла с бензином могут привести к масляному голоданию и заклиниванию поршней. От таких ситуаций двигатель защищает встроенный в МКПП механизм, действующий по тому же принципу обгонной муфты, что и бендикс.
Компания Bendix Corporation выпускала популярные в США стиральные машины
Кстати, та же компания Saab, окончательно перейдя на установку четырехтактных двигателей при создании моделей Saab 96 V4 и Saab 99, оставила обгонную муфту в коробке передач, но уже из иных соображений – ради экономии топлива.
Тот же принцип нашел применение в механических коробках передач других автомобилей. К примеру, в роскошных довоенных автомобилях фирмы Cord обгонная муфта коробки передач использовалась не только ради экономии топлива, но и для снижения шума от двигателя при движении накатом. При этом, в случае возникновения необходимости тормозить двигателем, при нажатии на педаль тормоза муфта блокировалась с целью обеспечетить полное сцепление коробки передач с коленчатым валом двигателя.
В самых первых внедорожниках Land Rover, выпускавшихся с 1948 по 1951 год, обгонная муфта устанавливалась перед валом раздатки, передающим крутящий момент на редуктор переднего моста. За счет этой детали передний мост этого автомобиля с постоянным полным приводом, отключался, если передняя ось раскручивалась быстрее задней, и вновь подключалась, когда скорость вращения осей уравнивалась.
Замена шестерни Bendix | Как работает автомобиль
Имя Шестерня Bendix строго относится к спиральному приводному механизму инерционного типа стартер . Однако этот термин иногда используется для обозначения механизма стартера с предварительным включением.
Неисправности приводного механизма могут возникать двумя способами. Стартер может вращаться, не касаясь маховик , или застрять в помолвке.
в инерция стартер, грязь в спиральной резьбе Bendix — обычная причина, по которой она не задействуется.
Снимите стартер (см. Проверка и замена стартера ) и очистите механизм тщательно с помощью бензина и кисти. Дайте ему полностью высохнуть: пары бензина могут взорваться. Проверьте шестерню, сдвинув шестерню по валу. Он должен легко скользить и возвращаться под пружину давление .
Не смазывайте шестерню: это может привлечь больше грязи. Установите стартер, и ваша проблема может быть решена.
Если предварительно включенный стартер не включается, или если любой из этих типов вместо вращения издает глухой> барабан , показывая, что он заклинило, возможно, возникла более серьезная проблема, и вам, возможно, придется снять стартер (см. Зачистка стартера ).
Иногда стартер поворачивает двигатель а затем застревает в схватке, издавая громкий вой, когда двигатель начинается. Выключатель выключите сразу и снимите стартер для осмотра.
Открытая шестерня Bendix инерционного стартера легко проверить, не разбирая мотор . Но предварительно включенный стартер необходимо полностью снять.
Если вы не обнаружите неисправности стартера любого типа, возможно, поврежден маховик. Могут быть следы на маховике и соответствующие на зубьях шестерни.
Часто можно проверить зубья маховика, сняв пусковой двигатель и просматривая их через апертуру, пока помощник крутит двигатель.
Замена Bendix на предварительно включенном стартере
Снимите упорное кольцо с помощью съемного приспособления.Зачистите двигатель и осмотрите механизм привода на предмет повреждений. При необходимости снимите ведущую шестерню и схватить сборка.
Они заменяются как единое целое, поэтому их дальнейшая разборка не требуется.
Снимите исполнительную рычаг по возможности (может не сниматься). Схватить арматура плотно, но не слишком сильно, в тисках снять упорную втулку. Используйте дерево в губках тисков, чтобы не повредить якорь.
Хомут расположен у прыгуна — пружинного кольца — которое входит в канавка на валу предварительно включенный стартер и еще одна канавка внутри кольца.
Некоторые хомуты снимаются путем использования отрезка трубы в качестве выколотки. Приложите его к воротнику и резко постучите по нему, чтобы он упал с вала и соскочил с пружинного кольца.
Постучите по этому типу воротника с помощью куска, используемого в качестве выколотки.Снимите кольцо отверткой и снимите кольцо с вала.
Снимите перемычку с помощью отвертки.Остальные хомуты снимаются с прыжкового кольца с помощью приспособления для вытягивания.
Посмотрите на каждую сторону ошейника, чтобы определить его тип: толкните или потяните его с той стороны, с которой только что видно прыжковое кольцо.
Шестерня целиком схватить сборку теперь можно снять.Также на валу может быть установлен упорный кронштейн сцепления. Не забудьте заменить его при повторной сборке.
Снова соберите, надев узел шестерни и сцепления, упорное кольцо и стопорное кольцо. Воспользуйтесь небольшим съемником, чтобы подтянуть упорное кольцо вверх над прыжковым кольцом. Если это один из альтернативных типов воротника, используйте выколотку, чтобы снова надеть его. Убедитесь, что он находится достаточно далеко, измерив конец якоря. плавать движение в длину. Максимально допустимый концевой зазор составляет 3 мм.
Замена бендикса на инерционном пускателе
Специально изготовленный пружинный компрессор Bendix можно использовать для освобождения стопорного кольца.Шестерня Bendix обычно удерживается стопорным кольцом, утопленным в конце буферной пружины. Чтобы освободить его, сожмите пружину компрессор инструмент доступен в большинстве магазинов аксессуаров.
Не используйте вместо них тиски: может быть опасно проскальзывание пружины.
Однако можно приспособить и обычный пружина клапана компрессор, добавив короткий отрезок трубки с вырезом сбоку и покрытый стальной тарелка .
При сжатой пружине извлеките стопорное кольцо.Накрутите трубку на пружину, чтобы сжать ее, затем извлеките стопорное кольцо через зазор с помощью небольшой отвертки. Сняв зажим и инерционный стартер, медленно открутите компрессор и снимите детали привода с вала.
Может потребоваться замена одной или нескольких частей. Вы можете заменить любую деталь отдельно или вам, возможно, придется покупать весь привод в сборе, в зависимости от производителя. Проконсультируйтесь с автоэлектриком.
Если вы устанавливаете новую спираль Bendix веретено , почувствовать шлицы и резьбы для заусенцев.Осторожно удалите их с помощью небольшого мелкого камня карборунда. Не смазывайте детали при повторной сборке. Используйте компрессор для замены стопорного кольца.
Проверка зазора в сетке шестерни
Используйте щуп для проверки зазора между шестерней и подшипником.Полностью соберите двигатель, но оставьте электрическое соединение между соленоид и мотор открыт.
Используйте тестовые провода для подключения отрицательного (-) аккумулятор Терминал (если отрицательное заземление) к корпусу стартера и положительный (+) один к маленькому разъему на соленоиде, который соединяет его с выключатель зажигания .
Соленоид должен защелкнуться в своем зацепленном положении.
Регулировка зазора
Ослабьте контргайку и поверните ось шарнира отверткой.Вставить щуп между шестерней и ее несущий на дальней стороне мотора. Зазор должен составлять 0,010 дюйма (0,25 мм), если производитель не указывает другое значение.
Стартеры для приводов Bendix| DB Electrical
Поиск деталей
Сортировка и фильтрация
Привод стартера трактора Ford Bendix 8N 9N Sfd
Номер товара: 220-14037
.Стартовый привод подходит для снегохода Kawasaki Polais Yamaha ATV PWC читать далее
Номер товара: 220-54004
.Привод Bendix для Delco 40MT, 42MT, 50MT Starter 12 Teeth CW
Номер позиции: SDR5017
Новый стартер для 2- и 4-тактных двигателей Polaris ATV Drive Bendix
Номер товара: 220-54005
.Стартовый привод для Kohler, Cub Cadet 25-755-33-S, KH-25-755-33-S
Номер товара: 220-12333
.Сцепление и привод стартера Harley 31553-90 31570-89
Номер товара: 222-52038
.Шестерня Bendix стартера для подвесного двигателя OMC Evinrude Johnson 2034640; SAB5301
Номер товара: 220-21011
.Шестерня Bendix привода стартера для подвесного двигателя Mercury с 9 зубьями 0255740 DV02557
Номер товара: 220-21015
.Шестерня Bendix привода стартера для подвесного двигателя Mercury, двигатель Kohler 9 зубьев 1820040
Номер товара: 220-21014
.STARTER DRIVE BENDIX для HARLEY SOFTTAIL, TOURING, других
Номер товара: 220-52086
.Привод Bendix для стартера Delco PG200 / PG250, 10469173, 10498527, D2048
Номер позиции: 220-12000
Привод Bendix для стартера Delco PG260M, 10475616
Номер товара: 220-12231
DB Electric Bendix Drive восстанавливает точное механическое зацепление ведущей шестерни с маховиком.Замена изношенного привода Bendix может возобновить работу стартера.
Сайтов-cubcadet-Site
]]>Если у вас возникнут проблемы с доступом к этому веб-сайту, позвоните нам по телефону 1-877-428-2349 для получения помощи.
Двигатель Заявление об отказе от ответственности: Информация о мощности двигателя в лошадиных силах предоставлена производителем двигателя для использования только в целях сравнения. За подробностями гарантии обращайтесь к местному дилеру Cub Cadet. Заявление об ограничении ответственности: Цена указана в долларах США и является рекомендованной производителем продажной ценой.Модели и цены могут отличаться в зависимости от региона. Налоги, фрахт, установка и доставка не включены. Дополнительное оборудование, аксессуары и насадки продаются отдельно. За подробностями обращайтесь к вашему продавцу. Изображение Заявление об отказе от ответственности: Продукты могут отличаться от изображенной на изображении модели по дизайну, необходимым приспособлениям, функциям безопасности и нефункциональному внешнему виду, а также могут не отражать инвентарь дилера или технические характеристики устройства. Технические характеристики Заявление об отказе от ответственности: Технические характеристики могут быть изменены без предварительного уведомления. Изображения могут не отражать инвентарь продавца и / или технические характеристики устройства. Руководство оператора Заявление об ограничении ответственности: Размещенное руководство оператора предназначено для общей информации и использования. Чтобы обеспечить загрузку руководства оператора, относящегося к вашему устройству, нам требуются модель и серийный номер. Заявление об ограничении ответственности: Фактическая скорость автомобиля зависит от нагрузки, использования и условий окружающей среды. Заявление об отказе от ответственности: Характеристики аккумулятора и устройства с батарейным питанием зависят от нагрузки, использования и условий окружающей среды. Заявление об отказе от ответственности в отношении программного обеспечения: Программное обеспечение, доступное на веб-сайтах Компании, предоставляется на условиях «как есть» без каких-либо гарантий, явных или подразумеваемых.Пользователь загружает и использует любое программное обеспечение на свой страх и риск. Профессиональные продукты: Коммерческие продукты Cub Cadet предназначены для профессионального использования. UTV: Cub Cadet Utility Vehicles (UTV) предназначены для использования на бездорожье только взрослыми. Пожалуйста, см. Руководство оператора и предупреждающие таблички, размещенные на самом транспортном средстве, для получения более подробной информации. Электронная почта: Подпишитесь, чтобы получать сообщения об услугах, продуктах и специальных предложениях. Вы можете отменить подписку в любое время.Пожалуйста, обратитесь к нашей Политике конфиденциальности.
* По сравнению с тем же двигателем без функции IntelliPower ™ улучшения различаются в зависимости от модели двигателя и конкретных условий эксплуатации.
* Уровень звука по шкале А согласно ISO-5395-1, достоверность 95% при сравнении XT1 Enduro Series LT42, Ultima ZT1 42 и CC30. *
So Long, Bendix — Aviation Consumer
Рано или поздно каждый стартер на двигателе Lycoming будет делать это, сначала с перерывами, затем каждый раз, когда вы пытаетесь запустить двигатель.
Речь идет о том, что привод Bendix не смог вытолкнуть шестерню из корпуса в зубчатое колесо маховика. Вы слышите настойчивое жужжание… но двигатель не запускается. Кроме проклятия и впрыскивания смазки в привод, вы мало что можете сделать, хотя некоторые владельцы будут ухаживать за этим, используя отвертку, чтобы вручную закрепить привод на зубья коронной шестерни.
В долгосрочной перспективе вам потребуется либо восстановить, либо отремонтировать привод, либо заменить стартер.Один из вариантов, который становится все более популярным, — это легкий стартер, который соответствует современной конструкции автомобильного стартера и использует соленоид вместо Bendix.
Помимо того, что эти стартеры легче, они намного быстрее запускают двигатель и, скорее всего, сократят время запуска. Компромисс? Они дорогие, и для их установки могут потребоваться незначительные изменения в проводке и перегородках. Вот анализ плюсов и минусов легких стартеров.
Bendix Woes
В загадочном мире стартеров авиационных двигателей есть два основных варианта.Так называемые конструкции Prestolite или Delco происходят от более старого автомобильного оборудования, которое в основном представляет собой мощные двигатели постоянного тока. Привод Bendix находится в передней части двигателя как автономный блок. Когда стартер вращается, ведущая шестерня быстро продвигается вперед по спиральной канавке, врезанной в вал двигателя, а затем входит в зацепление с зубьями маховиков.
Как только двигатель запускается и маховик раскручивает стартер, центробежная сила разблокирует пару защелок, и пружина отталкивает шестерню от коронной шестерни и обратно в ее корпус.
В целом неплохая система. Но привод живет в суровых условиях, подвергается воздействию грязи и элементов, которые в конечном итоге разъедают канавки или заполняют их маслом и грязью. Когда это происходит, стартер вращается, но Bendix не может протолкнуть шестерню через все загрязнения канавок, поэтому шестерня не входит в зацепление. В конце концов, вам придется восстановить привод или заменить стартер.
Облегченный вариант
Одним из вариантов замены является так называемый облегченный стартер.Sky-Tec, Lamar и Electrosystems / MagnaFlite являются основными производителями. Легковесы имеют два преимущества по сравнению со старыми конструкциями Delco / Prestolite: они меньше весят и быстрее заводятся.
В руководстве оператора Lycoming TIO-540 указан вес 24-вольтового стартера Prestolite с приводом Bendix — 16,9 фунта. Замена Sky-Tecs на тот же стартер, весом 7,8 фунтов, составляет менее половины от оригинала. Sky-Tec также предлагает замену HT (высокий крутящий момент) на 10,4 фунта, что на 6 фунтов меньше.На 5 фунтов меньше веса оригинала.
Чем меньше вес, тем быстрее запускается двигатель. Спецификации Sky-Tec для моделей LS и PM на 95 А, 24 В, используемых на Lycoming IO-540, проворачивают двигатель до 160 об / мин. Модель HT на 185 ампер и 24 вольта, по данным Sky-Tec, развивает потрясающие 307 об / мин.
Сравнивая эти скорости запуска с 60-80 об / мин, которые обычно поставляются OEM-блоком IO-540, вы можете увидеть преимущества. Недавно мы заменили стартер Prestolite на Aviation Consumers Mooney на легкий стартер Sky-Tec 149-12LS.Сразу стали очевидными две вещи: частота вращения коленчатого вала увеличилась, по крайней мере, вдвое, а усилие запуска заметно меньше, особенно когда двигатель горячий.
Как они работают
Во-первых, сам двигатель и почему он легче, чем старые модели Prestolite. Традиционные стартерные двигатели создают необходимое магнитное поле с обмотками, состоящими из большого количества тонкой проволоки, в результате чего получается обмотка с плотным полем — как магнитно-плотная, так и материально-плотная, — которая также тяжелая.
В большинстве легких стартеров поля обмотки заменены мощными постоянными магнитами, а вместо приводов Бендикс шестерня стартера соединена со специальным соленоидом, как в современном автомобиле.
Соленоид герметичен и поэтому не подвержен загрязнениям и коррозии, которые вызывают проблемы с приводами Bendix. Для других применений эти стартеры продаются для использования в суровых или агрессивных средах именно потому, что они защищены от влаги и грязи. Модель Sky-Tecs HT особенно хорошо закрывается уплотнительными кольцами и продается как таковая.
Одно примечание: не все легкие стартеры устроены одинаково. В моделях Sky-Tecs HT Wound-Field используются, как следует из названия, поля с обмоткой, а не с постоянными магнитами, хотя они имеют зацепление соленоида, а не привод Bendix.
И легкие стартеры MagnaFlite и Lamar, использующие постоянные магниты, сохраняют приводы Bendix. Так что их лучше всего рассматривать как пополам. Да, более быстрый запуск, но все же недостатки привода Bendix.
Тем не менее, Bendix является наиболее распространенным средством включения Lycoming для запуска, а преимущество Electrosystems / MagnaFlite и Lamar заключается в более простой установке; это просто операция по установке болтов. Для установки агрегатов Sky-Tec может потребоваться немного больше усилий.
В то время как двигатели Lycoming, кажется, привлекают наибольшее внимание производителей легких стартеров, Sky-Tec и Lamar предлагают легкие стартеры и для двигателей Continental. Sky-Tec разработала модели для двигателей серий Continental O-300, O-360 и O-470. У Lamar есть модели для двигателей серий Continental O-360, O-470 и O-520, а MagnaFlite собирается представить линейку продуктов, охватывающую двигатели вплоть до серии O-550. В стартерах Continental не используются приводы Bendix, они представляют собой прямые передачи с пружинной муфтой, предназначенной для отсоединения стартера при запуске двигателя.У стартеров TCM есть свои режимы отказа, часто связанные со сцеплением.
Чем быстрее проворачивание, тем лучше
Чтобы понять, почему более быстрый запуск лучше, требуется небольшой теоретический обзор. Авиационные двигатели используют магнето для генерации искры зажигания. Эта древняя технология надежна, но у нее есть некоторые недостатки, один из которых заключается в том, что вы не получаете много искры при запуске двигателя. Крутись быстрее, получай больше искры.
Помимо улучшенного искрообразования от магнето, еще одним преимуществом высоких частот вращения коленчатого вала является увеличение массового расхода воздуха через двигатель во время запуска.Поскольку поршни перекачивают быстрее, они перемещают больше воздуха через двигатель, поэтому цилиндры, которые слишком богаты для воспламенения, будут быстро вытягиваться до горючего отношения топлива / воздуха.
Эта теория подтвердилась в нашем опыте горячего запуска с Mooney, который теперь запускается горячим с полдюжины или меньше лезвий, в то время как потребовалось более дюжины, а часто и две или три попытки, чтобы запустить его с помощью старого Престолит стартер.
Но и здесь есть загвоздка. Входная скорость типичного магнето, то есть точка, в которой он генерирует достаточно искры для зажигания свечи, составляет от 100 до 200 об / мин.Ниже этого — при типичной скорости вращения коленчатого вала от 60 до 90 об / мин, искры мало или нет. В прошлом одним из решений этой проблемы с низкой скоростью вращения коленчатого вала была импульсная связь или, иногда, искровые системы, которые использовали энергию батареи для усиления искры на скоростях проворачивания.
Считайте импульсную муфту простым шарнирно-сочлененным приводным адаптером. Когда двигатель работает, он просто соединяет магнето с валом привода вспомогательных агрегатов. Но когда стартер Delco-Remy или Prestolite приводит в движение коленчатый вал, скажем, 80 об / мин, поршни двигаются медленно по сравнению с 800–1200 об / мин, на которых они обычно работают на холостом ходу.В этом сценарии импульсная муфта удерживает вал магнето на месте, позволяя следующему поршню в последовательности зажигания подниматься дальше в цилиндр на такте сжатия, чем это было бы обычно до зажигания.
Пружина внутри импульсной муфты заводится и в определенной точке с щелчком раскрывается, вызывая сильное вращение магнето и зажигающую искру для этого цилиндра. Момент зажигания несколько замедлен, что желательно для запуска, поскольку предотвращает отдачу.Если легкий стартер вращает двигатель так быстро, что магнето приводятся в движение их вспомогательными приводными валами на более высоких скоростях, грузики в импульсной муфте вылетят наружу, зацепляя стопорные штифты и блокируя импульсную муфту в жестком режиме адаптера привода. .
В этом случае искра не задерживается, а зажигается в обычном выдвинутом положении. Теоретически давление сгорания достигает пика, пока поршень все еще поднимается на такте сжатия, сжимая поршень с направленной вниз силой, которая вызывает сотрясение трансмиссии двигателя.
Если это проблема для легких стартеров, полевые отчеты не указывают на проблему. Sky-Tec заявляет, что их стартеры никоим образом не повлияют на импульсные муфты при таких низких скоростях привода магнето.
Проверяясь в компании Unison, производящей линейку магнето Slick, мы обнаружили, что правильно функционирующие импульсные муфты входят в зацепление со своими стопорными штифтами со скоростью 200 об / мин. Технические гуру ассоциации пилотов Cessna установили число около 400 об / мин на коленчатом валу.
В любом случае, если вы планируете перейти на легкий стартер, импульсные муфты должны быть в хорошем состоянии.Если эти стопорные штифты сломаются во время жесткого зацепления, вы можете повредить магнето. (Опять же, мы не слышали никаких полевых отчетов по этому поводу.)
Еще одно замечание: по словам производителей, некоторые легкие стартеры потребляют меньший ток, а некоторые — более высокий, особенно модели HT от Sky-Tec. В любом случае вам понадобится здоровый аккумулятор и, прежде всего, проложенный звуковой кабель, чтобы максимально эффективно использовать легкие стартеры. Sky-Tecs Les Staples рекомендует медный кабель № 2, но в некоторых самолетах используются меньшие размеры.Например, ранние модели Commander 112 имели алюминиевый кабель № 6, которого было недостаточно для их заводских стартовых установок. Некоторые пайперы также могут иметь алюминий.
Владельцам старых самолетов может потребоваться привести свои электрические системы в соответствие со спецификациями, и один из способов сделать это — использовать комплект медных кабелей с низкими потерями, предлагаемый Bogert Aviation, Кенневик, Вашингтон.
На сегодняшний день возникли только проблемы, связанные с подгонкой конкретных моделей к конкретным самолетам.Для моделей Sky-Tec LS с соленоидом на левой стороне (отсюда и обозначение LS) требуется шесть дополнительных дюймов стартового кабеля, чтобы добраться до соленоида, и эту проблему можно решить, увеличив расстояние с помощью проводящей ленты. вместо прокладки нового кабеля, что было бы трудоемко для двойника.
Цены, приложения
Легкие стартеры теперь доступны для большинства популярных типов двигателей. (Действительно, некоторые новые Pipers поставляются с этими стартерами.) Иногда они немного дороже, но часто конкурентоспособны по цене. Например, Sky-Tec 149-12LS, который мы установили в наших розничных магазинах в Муни, стоил 495 долларов, по сравнению с 420 долларами для восстановленной OEM-модели Prestolite. Замена Lamar на привод Bendix стоит около 420 долларов.
Для Continental стартер OEM для шестицилиндрового двигателя IO-470 стоит 320 долларов (обмен) у Continental, в то время как установка Sky-Tec для того же двигателя стоит 345 долларов.
В отношении гарантийного обслуживания Sky-Tec гарантирует общий межремонтный период двигателя при нормальных условиях эксплуатации.Lamar предлагает заводскую гарантию на 24 месяца / 1000 часов, а MagnaFlite предлагает на свои стартеры двухлетнюю / неограниченную часовую заводскую гарантию.
В целом, легкие стартеры, похоже, соответствуют требованиям производителей. Мы не накопили достаточно пользовательских отчетов, чтобы указать, являются ли легкие модели значительно более или менее долговечными. Мы приветствуем любые отзывы читателей по этому поводу.
Также с этой статьей
Щелкните здесь, чтобы просмотреть Контрольный список.
Щелкните здесь, чтобы просмотреть адреса.
, Джон Э. Шарварко-младший.
Джон Шарварко — коммерческий пилот и выпускник Эмбри-Риддла. Он живет недалеко от Йорка, штат Пенсильвания.
Быстрый ответ: как работает Starter Bendix?
Как я узнаю, что мой стартовый Бендикс неисправен?
Признаки неисправного или неисправного стартера Двигатель не заводится, и автомобиль не заводится. Стартер включается, но не раскручивает двигатель. Спорадические проблемы с запуском. Скрежет при попытке запустить мотор.Внутреннее освещение тускнеет при запуске машины. Запах или дым при запуске двигателя.
Как проверить стартер Бендикс?
Вы получите один из четырех результатов своего лабораторного теста. Стартовый бендикс выйдет и начнет быстро вращаться. Если это произошло, значит, стартер в порядке. Бендикс стартера выйдет и начнет очень медленно вращаться. Ничего не происходит, слышен громкий щелчок. Стартер вращается, но стартовый бендикс не выходит.
Что приводит к выходу из строя стартера Бендикс?
Стартер может вращаться без зацепления с маховиком или заклинивать.В инерционном стартере грязь в спиральной резьбе Bendix обычно является причиной того, что он не зацепляется.
Как работает цепь стартера?
Когда вы поворачиваете ключ зажигания, запускается стартер, и электромагнит внутри кузова срабатывает. Это выталкивает шток, к которому прикреплена ведущая шестерня. Шестерня встречается с маховиком, и стартер поворачивается. Это раскручивает двигатель, всасывая воздух (а также топливо).
Почему нажатие стартера работает?
Это позволяет току течь к самому стартеру, который раскручивает якорь.Удары по стартеру иногда могут вызвать сильный толчок щеток, когда они снова будут иметь правильный контакт с коммутатором и позволить электричеству течь.
Какие признаки неисправного соленоида стартера?
Прежде чем вы начнете пачкать руки, вот несколько общих симптомов неисправности соленоида стартера: щелкающий звук, исходящий от стартера. Стартер продолжает работать после запуска двигателя. Иногда двигатель заводится.Нет звука при попытке запустить двигатель.
Как проверить стартер мультиметром?
Чтобы проверить наличие высокого сопротивления на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумуляторной батареи и заземлите ее на корпусе стартера. Подключите провода вольтметра к клеммам аккумуляторной батареи, положительный к положительному (+), отрицательный к отрицательному (-). Показание шкалы должно быть 12 вольт или больше.
Как можно завести машину с плохим стартером?
Различные способы завести автомобиль с неисправным стартером Начните с проверки соединений.Осмотрите соединение двигателя с массой. Осмотрите кабель соленоида стартера. Проверьте на коррозию. Мягко постучите по стартеру молотком. Прыгайте, заводите машину. Толкните автомобиль, чтобы начать. Осмотрите маховик двигателя.
Что вызывает отказ стартера?
ПРИЧИНЫ НЕИСПРАВНОСТЕЙ: ПРИЧИНА НЕИСПРАВНОСТИ Неисправность электрических соединений. Электромагнитный переключатель (реле включения) сработал или неисправен. Электродвигатель поврежден электрически. Повреждены одинарная шестерня, шестерня стартера или муфта свободного хода.
Сколько стоит замена стартера?
Сколько стоит замена стартера. Стоимость восстановленных деталей для стартера может варьироваться от 50 до 350 долларов. Стоимость новенького стартера может варьироваться от 80 до 350 долларов. Квалифицированному механику, который заменит или восстановит ваш стартер, вы можете рассчитывать заплатить от 150 до 1100 долларов.
Может ли стартер выйти из строя, сидя?
Сидящие автомобили могут страдать от множества болезней, включая несвежий газ, неисправные стартеры, заклинившие двигатели, разряженные батареи и проржавевшие шланги, а также множество других вещей, на которые может повлиять время и окружающая среда.
Это мой стартер или аккумулятор?
И наконец, проверьте стартер. Аккумулятор посылает импульс энергии для запуска, который использует эту энергию для запуска двигателя и запуска двигателя. Если вы вставляете ключ в замок зажигания, но слышите щелчок только при повороте ключа, у вас проблема со стартером.
Какие бывают типы стартеров?
Типы магнитных пускателей электродвигателей Пускатели прямого действия. Пускатель прямого действия — это простейший вариант пускателя двигателя, кроме ручного пускателя.Стартер сопротивления ротора. Стартер сопротивления статора. Авто трансформатор стартера. Star Delta Starter.
Yamaha 650/701/760/1100/1200/1300 Starter Bendix Gear — Atlantic Jet Sports
Ошибка сохранения жидкости (строка 32 значка продукта): результаты вычислений в ‘-Infinity’%Артикул 26-1135
Fire Power direct O.E.M. замена стартера. 2-летняя ограниченная гарантия на дефекты производителя. Гарантия НЕ распространяется на попадание воды из-за погружения стартера в воду.
подходит для следующих моделей:
1990 Yamaha SuperJet 650 Starter Bendix Gear
1990 Yamaha WaveRunner III 650 Стартер Bendix Gear
1990 Yamaha WaveRunner LX 650 Стартер Bendix Gear
1991 Yamaha SuperJet 650 Стартер Bendix Gear
1991 Yamaha VXR 650 Starter Bendix Gear
ner III 1991 Yama Шестерня
1991 Yamaha WaveRunner LX 650 Стартер Bendix Gear
1992 Yamaha SuperJet 650 Стартер Bendix Gear
1992 Yamaha VXR 650 Стартер Bendix Gear
1992 Yamaha WaveRunner III 650 Стартер Bendix Gear
1992 Yamaha WaveRunner LX 650 SuperJet 650 Starter Bendix Gear 902 Bendix Gear
1993 Yamaha VXR 650 Starter Bendix Gear
1993 Yamaha VXR Pro 701 Starter Bendix Gear
1993 Yamaha WaveBlaster 701 Starter Bendix Gear
1993 Yamaha WaveRunner III 650 Стартер Bendix Gear
1993 Yamaha WaveRunner LX 650 FX215 Bend Bend 1994 Стартер Bendix Gear
1994 Yamaha SuperJet 701 Стартер Bendix Gear
1994 Yamaha VXR 650 Стартер Bendix Gear
1994 Yamaha VXR Pro 701 Стартер Bendix Gear
1994 Yamaha WaveBlaster 701 Стартер Bendix Gear
1994 Yamaha WaveRaider 701 Стартер Bendix Gear
1994 Yamaha WaveRunner III 6501 Стартер Bendix Gear
1994 Yamaha WaveRunner III 6501 Стартер Bendix Gear WaveR 1994
1995 Yamaha FX1 701 Starter Bendix Gear
1995 Yamaha SuperJet 701 Starter Bendix Gear
1995 Yamaha VXR 650 Starter Bendix Gear
1995 Yamaha WaveBlaster 701 Starter Bendix Gear
1995 Yamaha WaveRaider 1100 Starter Bendix Gear
a 1995 Yamaha WaveRaider 1100 Starter Bendix Gear
a 1995 Yamaha Starter
a 1995 Yamaha Yamaha WaveRunner III 650 Стартер Bendix Gear
1995 Yamaha WaveRunner III 701 Стартер Bendix Gear
1995 Yamaha WaveVenture 701 Стартер Bendix Gear
1996 Yamaha SuperJet 701 Стартер Bendix Gear
1996 Yamaha WaveBlaster 701 Стартер Bendix Gear
1996 Yamaha WaveBlaster 701 Стартер Bendix Gear
1996 Yamaha WaveBlaster 701 Стартер Bendix Gear
1996 Yamaha WaveRaider 1100 Starter Bendix Gear 1996 года
1996 Yamaha WaveRaider 701 Starter Bendix Gear
1996 Yamaha WaveRaider 760 Starter Bendix Gear
1996 Yamaha WaveRunner III 650 Стартер Bendix Gear
1996 Yamaha WaveVenture 1100 Bendix Gear
1996 Yamaha WaveVenture 1100 Bendix Gear
1996 Yamaha WaveVenture 701 Starter Bendix Gear 902 1997 Bendix Gear 902
1997 Yamaha GP 760 Starter Bendix Gear
1997 Yamaha SuperJet 701 Starter Bendix Gear
1997 Yamaha WaveBlaster II 760 Starter Bendix Gear
1997 Yamaha WaveRaider 701 Starter Bendix Gear
1997 Yamaha WaveRunner III 701 Starter 1997 Bendix Gear
1997 Yamaha WaveVenture 701 Starter Bendix Gear
1997 Yamaha WaveVenture 760 Starter Bendix Gear
1998 Yamaha GP 1200 Starter Bendix Gear
1998 Yamaha GP 760 Starter Bendix Gear
1998 Yamaha GP 800 Starter Bendix Gear
1998 Yamaha SuperJet 701 Starter
1998 Yamaha SuperJet 701 Starter Yamaha WaveVenture 701 Starter Bendix Gear
1998 г. Yamaha XL 1200 Starter Bendix Gear
1998 Yamaha XL 760 760 Starter Bendix Gear
1999 Yamaha GP 1200 Starter Bendix Gear
1999 Yamaha GP 760 Starter Bendix Gear
1999 Yamaha GP 800 Starter Bendix Gear
1999 Yamaha SuperJet 701 Starter 1999 Bendix Gear
Стартер для SUV 1200 Bendix Gear
1999 Yamaha XL 1200 Starter Bendix Gear
1999 Yamaha XL 700 Starter Bendix Gear
1999 Yamaha XL 760 Starter Bendix Gear
2000 Yamaha GP 1200R Starter Bendix Gear
2000 Yamaha GP 760 Starter Bendix Gear
2000 Yamaha GP 800 Стартер Bendix Gear
2000 Yamaha SuperJet 701 Стартер Bendix Gear
2000 Yamaha SUV 1200 Стартер Bendix Gear
2000 Yamaha XL 1200 Стартер Bendix Gear
2000 Yamaha XL 700 Стартер Bendix Gear
2000 Yamaha XL 800 Starter Bendix Gear
2001 Yamaha Bend 1200R Starter Gear
2001 Yamaha GP 800 Starter Bendix Gear
2001 Yamaha SuperJet 701 Starter Bendix Gear
2001 Yamaha SUV 1200 Star ter Bendix Gear
2001 Yamaha XL 700 Starter Bendix Gear
2001 Yamaha XL 800 Starter Bendix Gear
2001 Yamaha XLT 1200 Starter Bendix Gear
2002 Yamaha GP 1200R Starter Bendix Gear
2002 Yamaha GP 800 Starter Bendix Gear
2002 Yamaha SuperJet 701 Starter Шестерня
2002 Yamaha SUV 1200 Стартер Bendix Gear
2002 Yamaha XL 700 Стартер Bendix Gear
2002 Yamaha XLT 1200 Стартер Bendix Gear
2002 Yamaha XLT 800 Стартер Bendix Gear
2003 Yamaha GP 1300R Стартер Bendix Gear
2003 Yamaha GP 800 Starter Bendix Gear
2003 Yamaha GP 800 Starter Bendix Gear 2003 Yamaha SuperJet 701 Starter Bendix Gear
2003 Yamaha SUV 1200 Starter Bendix Gear
2003 Yamaha XL 700 Starter Bendix Gear
2003 Yamaha XLT 1200 Starter Bendix Gear
2003 Yamaha XLT 800 Starter Bendix Gear
2004 Yamaha GP 1300R Starter Bendix Gear
2004 Yamaha GP 1300R Starter Bendix Gear
Стартер GP 800 Bendix Gear
2004 Yamaha SuperJet 701 Starter Bendix Gear
2004 Yamaha SUV 1200 Стартер Bendix Gear 9 0215 2004 Yamaha XL 700 Starter Bendix Gear
2004 Yamaha XLT 1200 Starter Bendix Gear
2004 Yamaha XLT 800 Starter Bendix Gear
2005 Yamaha GP 1300R Starter Bendix Gear
2005 Yamaha GP 800 Starter Bendix Gear
2005 Yamaha SuperJet 701 Starter Bendix 2005 Yamaha XLT 1200 Starter Bendix Gear
2006 Yamaha GP 1300R Starter Bendix Gear
2006 Yamaha SuperJet 701 Starter Bendix Gear
2007 Yamaha GP 1300R Starter Bendix Gear
2007 Yamaha SuperJet 701 Starter Bendix Gear
2008 Yamaha GP 1300R Starter Bendix Gear
2008 Yamaha GP 1300R Starter Bendix Gear
2008 Yamaha GP 1300R Starter Bendix Gear 701 Стартер Bendix Gear
2009 Yamaha SuperJet 701 Стартер Bendix Gear
2010 Yamaha SuperJet 701 Стартер Bendix Gear
2011 Yamaha SuperJet 701 Стартер Bendix Gear
2012 Yamaha SuperJet 701 Стартер Bendix Gear
2013 Yamaha 701 SuperJet 902 Starter Bendix Bendix 701 Starter 2014 Bendix Bendix Gear
2015 Yamaha SuperJet 701 Стартер Bendix Gear
2016 Yamaha Supe rJet 701 Стартер Bendix Gear
| JDMarshall Зарегистрировано: |
| ||||||||
| олипоппер Модератор |
| ||||||||
| JDMarshall Зарегистрировано: |
| ||||||||
| JDMarshall Зарегистрировано: |
| ||||||||
| олипоппер Модератор |
| ||||||||
| Gotsea Зарегистрирован: |
| ||||||||
| JDMarshall Зарегистрировано: |
| ||||||||
| Steelhead Зарегистрировано: |
| ||||||||
| JDMarshall Зарегистрировано: |
| ||||||||
| Gotsea Зарегистрирован: |
| ||||||||
| Nordmann Зарегистрирован: |
| ||||||||
| пфитиан Зарегистрирован: |
| ||||||||
| Gotsea Зарегистрирован: |
| ||||||||
| пфитиан Зарегистрирован: |
| ||||||||
| uclj Зарегистрирован: |
| ||||||||
