Бендикс что это: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

что такое, как проверить, замена

Бендикс или обгонная муфта, де-факто является непременным элементов всех систем запуска автомобильного двигателя. Назван по имени изобретателя Винсенто Гуго Бендикса.

Необходимость в данном устройстве появилась на заре автомобилестроения. Суть его в том, что для того, чтобы завести авто нужно  раскрутить его двигатель до определенных оборотов. В первых автомобилях для этого использовалась специальная рукоять, которая вставлялась спереди и водитель, используя мускульную силу раскручивал вал, после чего двигатель  начинал работать. Инженерная мысль не стояла на месте, был изобретен электрический стартер и вот здесь пригодилось изобретение г-на Бендикса.

Автомобилисты знают, что после того, как стартер раскрутит маховик, двигатель начинает набирать обороты. А почему, при этом не ломается стартер? Ведь он находится в зацеплении с шестерней маховика. Вот эта маленькая шестерня в комплекте с муфтой, которая находится на валу стартера и есть бендикс.

Принцип работы заключается в том, что после того как ведомый вал начинается вращаться быстрее ведущего, шестерня ответственная за запуск втягивается, и  находится  в состоянии покоя до следующего включения стартера. Сама обгонная муфта получила нарицательное название по имени изобретателя, и с различными усовершенствованиями дошла до наших дней. Стартер любого автомобиля оснащен этим устройством.

Принцип работы

Содержание

• Принцип работы
• Возможные неисправности
• Поиск неисправности и ремонт

На различных стартерах, во вращение, бендикс приводится или редуктором, или якорем электродвигателя. Это зависит от модели и производителя. Главным остается один принцип: — шестерня входит в зацепление с маховиком используя силу инерции. Электродвигатель стартера начинает раскручивать ведущую обойму и, достигнув определенных оборотов,  шестерня выталкивается до зацепления с зубцами маховика.

Для этого в бендиксе и существуют характерные спиралевидные канавки. В исправном состоянии обгонная муфта может вращаться только в одну сторону. За это отвечают ролики, которые прижимаются между обоймами и вращают шестерню. Для большей надежности пазы роликов сделаны специальной формы. Дополнительно их прижимают пружины. Как только двигатель запустится, муфта автоматически, благодаря спиралевидным каналам, выведет шестерню из зацепления. Отсюда и ее название — обгонная.

Возможные неисправности

Сама конструкция достаточно надежна, на современных машинах выходит из строя редко. Но тем не менее это случается.

Если при запуске двигателя автомобилист слышит характерные звуки, напоминающие трещотку, а сам двигатель не заводится, причина скорее всего в бендиксе. Щелчки означают, что стартер пытается провернуть маховик двигателя, но ему не хватает усилий.

Бендикс Бош. 1 — кожух обгонной муфты; 2 — ведомая обойма с шестерней; 3 — кольцо; 4 — шайба; 5 — ролик; 6 — прижимная пружина; 7 — ведущая обойма; 8 — буферная пружина; 9 и 11 — опорные чашки; 10 — кольцо приводной вилки; 12 — стопорное кольцо.

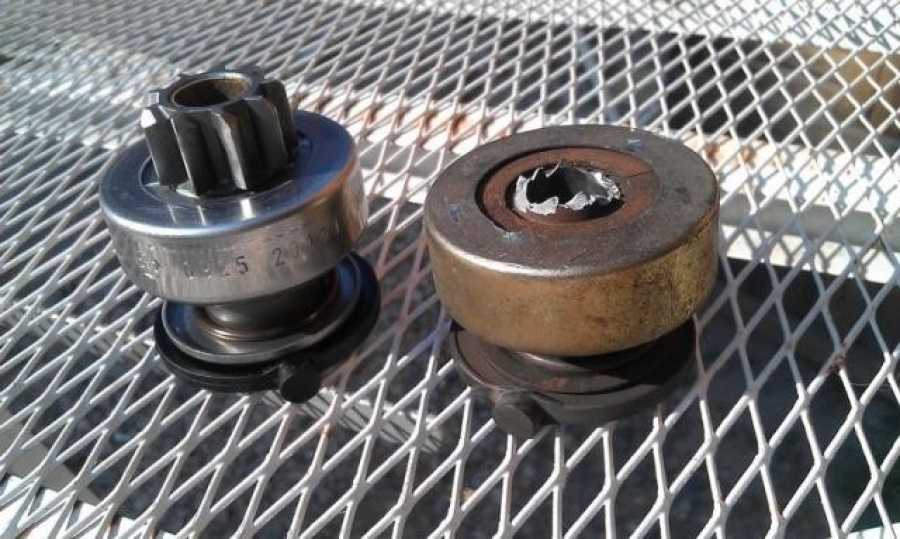

Чаще всего из строя выходят зубья приводной шестерни. Именно шестерня и ролики несут основную нагрузку при пуске. Зубья разрушаются, стачиваются, им не хватает рабочей поверхности для зацепления.

Ролики, также изнашиваются, теряют форму, в результате шестерня начинает вращаться вхолостую и не может передать крутящий момент. Сопутствующей поломкой часто выступает разрушение обоймы в районе работы роликов.

Иногда поломка бывает вызвана износом направляющих вала стартера. При этом зацепление с маховиком становится неправильным.

В тех моделях, где наличествуют пружины, причиной поломки выступают и они. Со временем, пружины растягиваются, лопаются, теряются.

Поиск неисправности и ремонт

Любой ремонт начинается с диагностики. Когда машина не заводится, нужно исключить поломки системы зажигания, питания. Важно проверить аккумуляторную батарею. Опытные автомобилисты могут определить выход из строя элементов стартера на слух. Например, если будет неисправно втягивающее реле, будет слышно характерное жужжание, но двигатель не будет прокручиваться.

Выявить вину нерабочего бендикса просто. Нужно замкнуть клеммы реле стартера. Если электродвигатель начинает шуметь и работать, а двигатель не запускается — причина в бендиксе. Часто, особенно на современных машинах, сложно подобраться к самому стартеру. В этом случае, чтобы поставить точный диагноз, его необходимо будет снять с автомобиля.

Бендикс,  не та деталь, которую рекомендуют ремонтировать. Цена и доступность детали на любую модель сводят на нет целесообразность трудозатрат на его переборку.

Итак, на снятом стартере определяется причина поломки. Если есть подозрение на бендикс, стартер необходимо немножко разобрать. Затем обгонная муфта снимается с вала и производится ее дефектовка. Если шестерня вращается в разные стороны, либо обнаружен люфт на валу, высокая степень износа граней шестерни — бендикс нужно менять в сборе. В редких случаях можно попробовать осуществить ремонт.

Это приемлемо в случае потери или разрыва пружинок, запрессовки новых втулок. Однако, после этого механизм не проработает долго. Это может быть временной мерой. Если разрушены ролики, обоймы, сама шестерня, лучше произвести замену детали целиком. Поменять бендикс своими руками сможет автомобилист с начальными навыками автослесаря. Часто бывает сложнее снять сам стартер с машины.

Один раз увидев бендикс, его уже не спутаешь ни с какой другой деталью. Марка авто, конструкция стартера не играют никакой роли. Возможны незначительные различия, такие как присутствие либо отсутствие  пружинок, опорных чашек.

Зная принцип работы и возможные поломки этой детали, устранить недостатки можно за пару часов самому, либо обратившись в автосервис. Затягивать с ремонтом не рекомендуется. Поломка одной детали влечет за собой проблемы с другими узлами и механизмами автомобиля. Кроме того, заводить машину «с толкача» не всегда возможно и приемлемо. Особенно это касается машин с АКПП.

что это такое, как работает, признаки неисправности

Каждому владельцу авто так или иначе приходится интересоваться устройством ТС. Жизненно необходимо иметь хотя бы минимальные познания в этой области. Они могут спасти в самых непредсказуемых ситуациях, которые часто возникают в пути.

Сегодня наше внимание будет приковано к бендиксу стартера, который часто называют обгонной муфтой. Эти два понятия обозначают одну и ту же деталь. Нам предстоит разобраться с устройством этой детали, изучить принцип её работы и ознакомиться с распространёнными неисправностями.

Что такое бендикс стартера и для чего он нужен

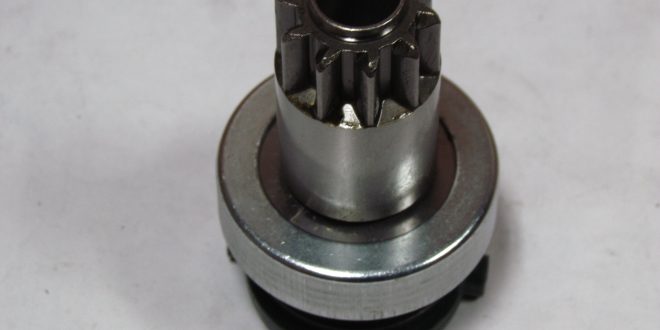

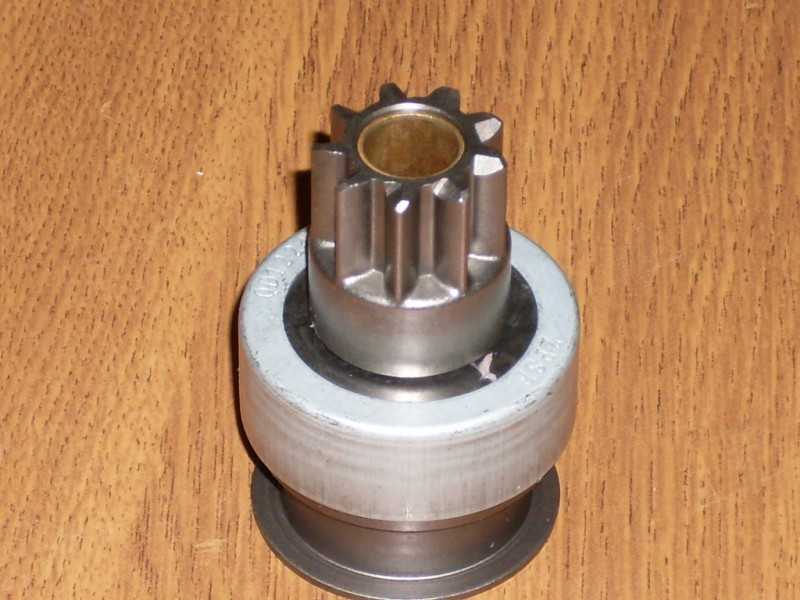

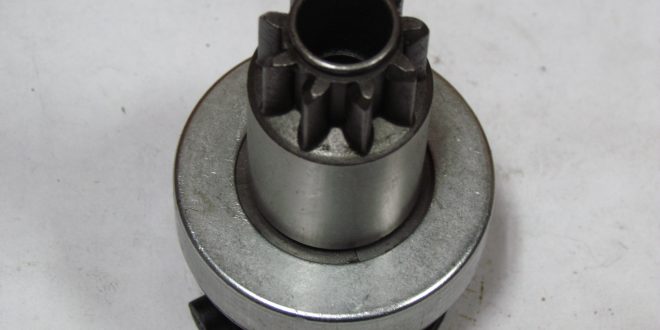

Как выглядит бендикс стартера.

Бендикс или обгонная муфта – это элемент стартера, конструктивно представляющий собой небольшую муфту. Состоит данное устройство из шестерни, пары металлических обойм, прижимной и буферной пружин, а также стопорного кольца. Расположено все в корпусе самого стартера и фактически является его составной частью.

В первую очередь бендикс предназначен для того, чтобы снять нагрузку со стартера и обезопасить его от повреждений при запуске двигателя. Этот механизм позволяет существенно продлить срок эксплуатации стартера. Кроме того, с его помощью процесс запуска мотора производится практически бесшумно, что положительным образом сказывается на комфортности эксплуатации авто.

Конструкция устройства

На этом рисунке представлена схема бендикса марки Bosch (Бош). Наружная обойма 7 с роликами 5 и прижимной пружиной 6 приводят в движение приводную шестерню 2.

В устройство бендикса Bosch входят следующие элементы: 1 – кожух обгонной муфты; 2 – ведомая обойма с шестерней; 3 – кольцо; 4 – фиксирующая шайба; 5 – ролик; 6 – прижимная пружина; 7 – ведущая обойма; 8 – буферная пружина; 9 и 11 – опорная чашка; 10 – кольцо крепления вилки; 12 – замковое кольцо (стопор).

Функция роликов в том, чтобы шестерня вращалась только в одну сторону, в обратную сторону шестеренке мешают вращаться пазы роликов спец формы и пружина, которая прижимает ролики в свои посадочные места. Это основные детали обгонной муфты. Остальные некоторые детали могут быть другими по форме и составу, в зависимости от производителя.

Как работает бендикс стартера

Принцип работы бендикса основывается на инерционном воздействии. При помощи зубчатого вала он соединяется с маховиком ДВС и передает на него энергию вращения электродвигателя стартера. Как только произошел запуск мотора и количество оборотов существенно увеличилось, бендикс берет всю нагрузку на себя, не давая возросшему крутящему моменту перейти обратно на стартер. Для этого муфта снабжена специальными бороздками в которых располагаются цилиндры. Данный механизм позволяет обеспечивать жесткую сцепку при передаче крутящего момента от стартера к двигателю и холостое вращения муфты на собственном валу, когда мотор уже набрал высокие обороты. Все это необходимо для того, чтобы не повредить стартер, поскольку нагрузка более 80-100 оборотов в минуту значительно снижает срок его эксплуатации.

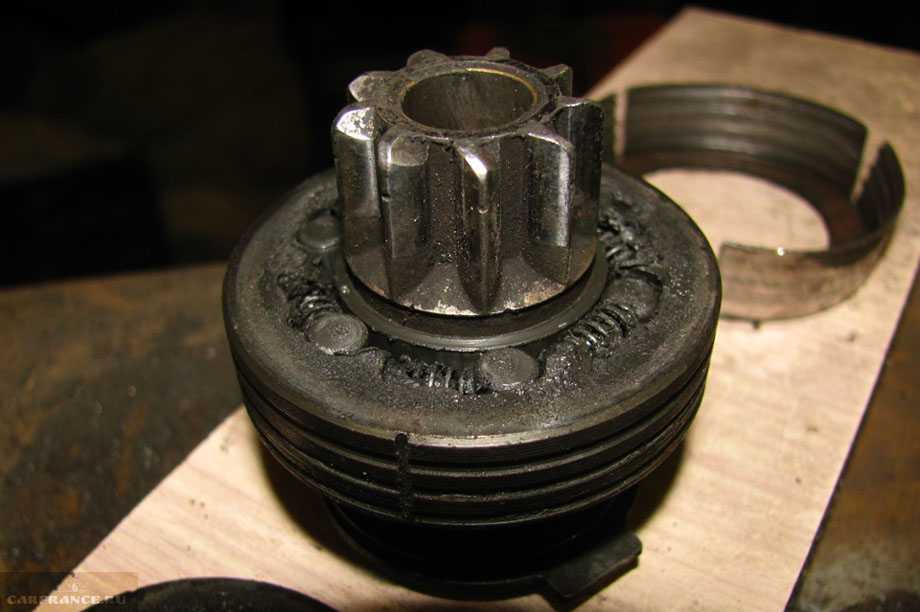

Бендикс стартера в разобранном состоянии.

Также в конструкции бендикса есть специальная буферная пружина — именно благодаря данному механизму запуск ДВС происходит мягко и бесшумно. В случае ее отсутствия жесткий контакт шестерен муфты с маховиком не только бы давал о себе знать стуком и скрежетом из-под капота, но и очень скоро привел бы к выходу стартера из строя.

После того, как запуск двигателя выполнен, муфта начинает постепенно сползать по шлицам и отсоединяется от маховика до момента следующего запуска ДВС.

Причины поломки

Обгонная муфта стартера ломается реже, чем другие детали. Высокий межремонтный ресурс был достигнут благодаря простой конструкции.

Большие основные нагрузки во время заводки двигателя идут на ролики и приводную шестерню.

Самый быстро изнашиваемый элемент конструкции стартера — это шестерня.

Какие бывают неисправности узла в целом:

• Зубья приводной шестерни износились, разрушились. Поэтому часто водители слышат, как хрустит в районе двигателя в момент запуска.
• Наружная обойма в рабочих местах роликов.
• Износились ролики, из-за чего нарушилась их геометрия.
• Износился направляющий вал стартера. В этом случае также будет шум, потому что зацепление шестерни с маховиков коленвала ДВС будет неправильным.

Если обнаружились неполадки, поломки бендикса, то лучше всего заменить его. Ремонт его — это трата времени и сил. К тому же, новый бендикс стоит не дорого.

Признаки неисправности бендикса стартера

Главным признаком поломки или частичного выхода из строя данного агрегата являются нехарактерные шумы при попытке запуска двигателя. Это может быть металлический скрежет или звуки резких ударов двух тяжёлых деталей друг об друга. Очень важный момент, что происходит это именно до того, как двигатель начал выдавать крутящий момент самостоятельно, так как если шум слышен уже при работающем ДВС, источник проблемы, скорее всего, находится уже в другом узле автомобиля.

Устройство стартера и расположение бендикса.

Если же разгонная муфта полностью пришла в негодность, то вместо мерного урчания мотора, Вы услышите лишь шум безрезультатно проворачивающего электродвигателя стартера. Как показывает практика, такое случается не сразу, а постепенно, в случае игнорирования водителем более незначительных симптомов неисправности.

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

• Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
• Все пластиковые шайбы должны быть целыми.
• При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
• Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Как проверить бендикс стартера

Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.

В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс. Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь. В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений. Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.

Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.

В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.

Ремонт бендикса

Конечно же изначально нужно снять стартер — разобрать его – снять с вала эту шестерню. Это подготовительные шаги на них я не буду заострять внимание.

1) После этого нам нужно располовинить шестерню, отсоединить верхнюю и нижнюю части.

2) Затем смотрим на состояние роликов и пружин, зачастую дело именно в них.

3) Пружины могут быть просевшими или как еще называют уставшими, от времени они могут быть подвержены ржавчине – просто сломаться. Нужно их заменить, чтобы прижим был как прежде.

4) Дело может быть и в самих роликах, после длительного времени использования они просто стираются, нужно понимать, что на них действуют достаточно сильные нагрузки. При необходимости также меняем.

Посмотрите небольшое видео, по ремонту.

Вот такая вот конструкция этот бендикс, не смотря на простату, он выполняет вполне реальную работу.

НА этом все, читайте наш АВТОБЛОГ.

Похожие новости

• Что такое «Гелендваген» или «Гелик»? Подробная информация + фото…
• Что такое коллектор. Впускной и выпускной в устройстве автомобил…
• Что значит 4 matic. На автомобилях Мерседес? Разберем плюсы и ми…

Добавить комментарий Отменить ответ

Как поменять бендикс на стартере

Замена бендикса во многих случаях является оптимальным вариантом, даже при условии выхода из строя отдельных его частей. Дело в том, что в процессе эксплуатации все детали устройства изнашиваются приблизительно с одинаковой интенсивностью и замена одной из них не гарантирует длительной эксплуатации бендикса в дальнейшем.

Итак, чтобы заменить бендикс, стартер прийдется снять. Далее нужно вскрыть его корпус и извлечь реле, только после этого Вы сможете добраться до самого бендикса. Его удерживает на оси шайба и стопорное кольцо, как правило, для их снятия придется немного помучиться, особенно, чтобы извлечь кольцо.

Далее переходим к этапу установки новой детали. Предварительно лучше очистить внутреннее пространство от собравшейся грязи, а также хорошенько смазать подвижные и соприкасающиеся части конструкции. Самым сложным в процессе замены станет установка нового стопорного кольца, чтобы максимально упростить себе данную работу, воспользуйтесь специальными раздвижными пассатижами. Закрутите болты на корпусе стартера и установите устройство обратно в автомобиль. Для проверки осуществите несколько пробных запусков ДВС, если посторонних шумов/прокручивания не наблюдается, значит вы все сделали правильно.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Типы стартеров, которыми комплектуются ВАЗ 2106

Существует 2 типа таких электрических машин:

• с редуктором;
• без редуктора.

Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.

В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.

Основные тактико-технические данные стартера ВАЗ 2106:

1. Мощность по номиналу изделия – 1,3 кВт.
2. Величина тока по номиналу – 260-290 А.
3. Предельная величина тока в нерабочих кондициях – 500-550 А.
4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.

В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:

1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.

Низкая компрессия

Другая причина, когда на холодную стартер крутит в холостую, – это сам ДВС. Если компрессия двигателя недостаточна для нормального сжатия топливной смеси, то запустить мотор не получится. Также коленчатый вал может вращаться с сопротивлением – это тоже влияет на запуск.

Одними из самых простых причин является все, что связано с человеческим фактором. Например, пустой бак или низкий уровень топлива. В некоторых авто бак сделан так, что если машина стоит на горке, а уровень топлива в баке низкий, то насос не может закачать нужную порцию бензина. Запустить двигатель не удастся. Это же касается и свечей. Стартер может крутить двигатель до тех пор, пока не сядет аккумулятор, но мотора не запустится по причине неисправных свечей.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

Только кардинальное решение проблемы. Только менять. К счастью, не все, а только бендикс.

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Что еще стоит почитать

Буксует сцепление Устройство стартера Срок службы свечей накаливания Схема коммутатора зажигания Запуск двигателя с кнопки

Особенности диагностики механизма

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Принцип работы

На различных стартерах, во вращение, бендикс приводится или редуктором, или якорем электродвигателя. Это зависит от модели и производителя. Главным остается один принцип: — шестерня входит в зацепление с маховиком используя силу инерции. Электродвигатель стартера начинает раскручивать ведущую обойму и, достигнув определенных оборотов, шестерня выталкивается до зацепления с зубцами маховика.

Для этого в бендиксе и существуют характерные спиралевидные канавки. В исправном состоянии обгонная муфта может вращаться только в одну сторону. За это отвечают ролики, которые прижимаются между обоймами и вращают шестерню. Для большей надежности пазы роликов сделаны специальной формы. Дополнительно их прижимают пружины. Как только двигатель запустится, муфта автоматически, благодаря спиралевидным каналам, выведет шестерню из зацепления. Отсюда и ее название — обгонная.

Подводим итог

Бендикс важная деталь стартера. Он передает вращение от него маховику двигателя. Если опорная муфта вышла из строя, то машина не заведется. Определить поломку можно на слух. Если стартер крутит, но шестерня начинает проскакивать и не вращает двигатель, то вышла из строя именно обгонная муфта. Снять и отремонтировать ее можно своими руками. Но если появилась выработка на поверхности роликов, внешней обойме или шестеренке, то лучше поставить новый бендикс.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Бендикс стартера или обгонная муфта пускателя

Разгонная муфта или бендикс — важный и сложный элемент стартера, передающий вращательный момент через маховик на двигатель. Кроме того, деталь предохраняет пусковое устройство от высокой скорости кручения, своевременно выходя из сцепки с маховиком. Это же делает запуск практически бесшумным, что положительно сказывается на комфорте эксплуатации автомобиля. Со временем бендикс может повреждаться из-за естественного износа или механического повреждения.

Устройство

Содержание

• 1 Устройство
• 2 Проверка
• 3 Профилактика
• 4 Замена
• 5 Полезные советы
  • 5.1 Видео: устройство бендикса

Главные компоненты бендикса — обоймы. Первая или ведущая обойма состоит из стопорного кольца, роликов, буферной и прижимной пружины, каналов. Принцип работы узла — цепная реакция или инерционное воздействие. Зубчатка выдвигается до момента её зацепления с маховиком и задвигается обратно, когда двигатель запускается или выключен. Вот как можно представить себе работу бендикса:

• после проворота ключа зажигания на электродвигатель подаётся ток от АКБ, ротор устройства включается;
• муфта начинает под воздействием якоря скользить по шлицам до момента сцепки зубчатками;
• под действием ведущей начинает вращаться ведомая обойма.

Маховик крутится со скоростью 80-100 оборотов в минуту, поэтому бендикс берёт нагрузку на себя, предохраняя электродвигатель от повреждения.

Обойма движется в обратном направлении, сползая по шлицам ротора и плавно вылезая из зацепления.

Стоит отметить, что при запуске зубчатки бендикса и маховика могут мгновенно не совпадать, поэтому не исключается небольшая пауза. За это время зубья входят в жёсткое зацепление. Если шестерни сточены в ноль, двигатель может вообще не заводиться.

Интересна работа буферной пружины в конструкции обгонной муфты. Именно она делает запуск мягким и бесшумным, смягчает момент старта ДВС.

Проверка

Работу бендикса диагностируют, как правило, на слух. Если в момент запуска слышно вращение электродвигателя, сопровождающееся металлическим лязгом — это первый признак испорченной муфты. В этом случае придётся снимать стартер и разбирать. Затем по визуальному анализу можно определить, насколько испорчена зубчатка или наличие заклина. Как известно, обгонный механизм должен вращаться только в одну сторону, иначе его надо выбросить. Обязательным моментом является также проверка натяжения пружины — она не должна быть слабой.

Второстепенными причинами проблемной работы бендикса может стать неисправная вилка стартера или якорь. Поэтому надо обязательно проверять и эти детали. Вилку на целостность и степень износа, а ротор — на люфт вала.

Профилактика

Чтобы бендикс не вышел из строя раньше срока, рекомендуется своевременно проводить такие профилактические мероприятия:

• замена шариков для обоймы аналогичными новыми деталями или кусочками сверла — заводские рабочие ролики могут стачиваться и уменьшаться в размерах по причине элементарного износа;
• ремонт роликов путём замены проблемных элементов, а также другими восстановительными работами.

В остальных ситуациях ремонт бендикса не имеет смысла. Это касается и стачивания обручей в местах, где они касаются шариков, и повреждение зубчатой шестерни. Куда правильнее будет произвести замену всей обгонной муфты.

Стартер не только испытывает колоссальные нагрузки, но и поддаётся сильному агрессивному воздействию внешней среды. Мусор и влага часто скапливаются и в пазах и роликах бендикса. Признаком загрязнения детали является шум ротора во время запуска двигателя, а в запущенных случаях — неподвижность коленвала.

Замена

Процедура замены сопровождается демонтажем стартера и его разборкой. В зависимости от модели автомобиля процедура снятия пускового устройства может отличаться. На немецких машинах Ауди этот процесс, например, осложняется необходимостью разбирать много верхних и нижних деталей, иначе доступ к стартеру обеспечить невозможно. Также приходится демонтировать защитные кожухи, опоры двигателя и другие элементы.

Разборка стартера проводится более или менее одинаково:

• открутить крепёжные шпильки корпуса;
• вывернуть болты тягового реле, отделить его от стартера;
• демонтировать бендикс со стержня, вытянув стопоры;
• установить новую муфту, непременно смазав стержень высокотемпературным составом;
• вбить на место стопоры, расперев последние струбцинами или пассатижами;
• собрать остальные элементы пускового устройства.

Перед тем как ставить стартер на машину, рекомендуется проверить его работу. Для этого надо подать ток напрямую от аккумулятора. Воспользоваться можно проводами для «прикуривания» с крокодилами. Минус идёт на корпус электродвигателя, а плюс — на втягивающее реле. Если муфта выдвинется вперёд и раздастся щелчок, всё в порядке. В противном случае придётся менять тяговое реле.

Полезные советы

Ниже представлено пара рекомендаций, которые избежать различных ошибок при замене муфты:

• пластиковые шайбы надо тщательно проверять на целостность;
• новый бендикс должен идентично подходить к стартеру автомобиля, поэтому при покупке новой детали, старый нужно показать продавцу для сверки;
• последовательность процесса разборки бендикса лучше записать на бумаге, особенно это касается новичков.

Видео: устройство бендикса

Замена бендикса на стартере, своими руками

Приступая к выполнению работ по замене бендикса желательно полностью снять аккумулятор, так как даже короткое замыкание может привести к серьезным последствиям. В случае появления каких-либо вопросов или сомнений стоит обратиться за советом к профессионалу.

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали.

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

Содержание

1. Предназначение
2. Диагностика
3. Самостоятельная замена
4. Актуально ли делать ремонт
5. Какова последовательность действий

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Даже с богатым опытом мастеру трудно с ходу разобраться с неполадками в стартере.

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина — испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

• Под нагрузкой;
• Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

• Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле. После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн. Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
• Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
• Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
• Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
• Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Актуально ли делать ремонт

С теоретической точки зрения, чтобы поменять бендикс нет никаких проблем, но с практической стороны дела — это несколько обременительно и затруднительно, но вполне выполнимо.

Но что можно сказать о ремонте бендикса? В принципе, даже, по мнениям профессионалов разговоров о ремонте этой детали не должно даже возникать.

Это объясняется тем, что современные машины имеют практически одинаковую износостойкость деталей, находящихся в едином узле. А значит, можно быть уверенным в том, что если износилась одна шестеренка, то вслед за ней, практически сразу, испортится следующая и так далее. Поэтому, гораздо практичней полностью поменять бендикс, к тому же стоимость самой детали невысока.

Какова последовательность действий

Итак, чтобы поменять бендикс следует провести:

• Снятие стартера;
• Разбор стартера;
• Замена старого бендикса на новую деталь;
• Собрать стартер в обратной последовательности.

Бендикс стартера что это — Camaro club — сообщество опытных автолюбителей и профессионалов

Запчасти

17.01.2020

Содержание статьи:

Бендикс стартера

Бендикс стартера (настоящее название — обгонная муфта) — это деталь, предназначенная для передачи крутящего момента от стартера двигателю автомобиля, а также для его защиты от высоких рабочих оборотов, на которых работает мотор. Бендикс стартера — это надежная деталь, и ломается она достаточно редко. Как правило, причина поломки — естественный износ ее внутренних деталей или пружин. Чтобы выявить неисправности, разберемся сначала с устройством и принципом работы бендикса.

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

Внутренняя часть бендикса

1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Бендикс стартера: что это такое и для чего он нужен

Чтобы запустить двигатель автомобиля, водителю сегодня достаточно просто повернуть ключ зажигания или нажать на кнопку. Этим нехитрым действием он активирует цепную реакцию, в которой, помимо самого мотора, также принимают участие стартер и аккумулятор. Немаловажная роль в этом процессе отведена и устройству под названием бендикс. Как оно работает, зачем нужно и что делать в случае его поломки мы расскажем в нашей статье.

Что такое бендикс стартера и для чего он нужен

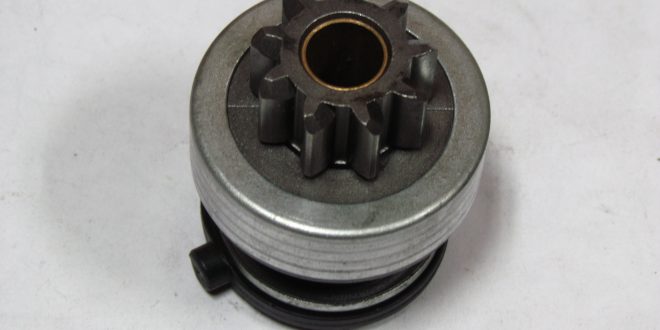

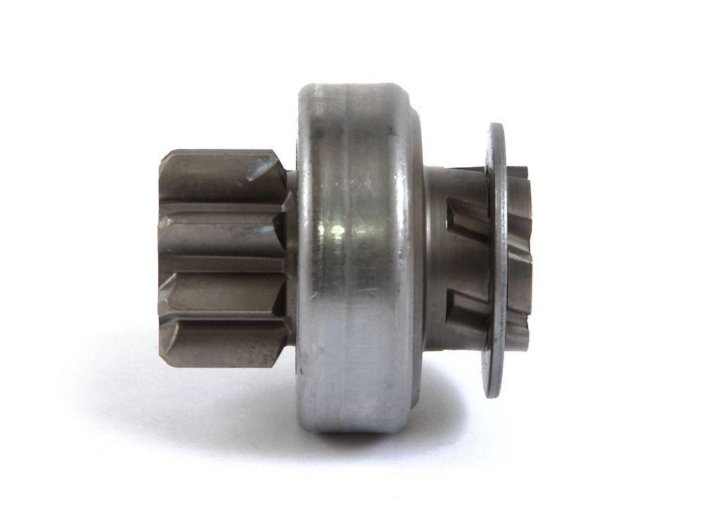

Как выглядит бендикс стартера.

Бендикс или обгонная муфта – это элемент стартера, конструктивно представляющий собой небольшую муфту. Состоит данное устройство из шестерни, пары металлических обойм, прижимной и буферной пружин, а также стопорного кольца. Расположено все в корпусе самого стартера и фактически является его составной частью.

В первую очередь бендикс предназначен для того, чтобы снять нагрузку со стартера и обезопасить его от повреждений при запуске двигателя. Этот механизм позволяет существенно продлить срок эксплуатации стартера. Кроме того, с его помощью процесс запуска мотора производится практически бесшумно, что положительным образом сказывается на комфортности эксплуатации авто.

Как работает бендикс стартера

Принцип работы бендикса основывается на инерционном воздействии. При помощи зубчатого вала он соединяется с маховиком ДВС и передает на него энергию вращения электродвигателя стартера. Как только произошел запуск мотора и количество оборотов существенно увеличилось, бендикс берет всю нагрузку на себя, не давая возросшему крутящему моменту перейти обратно на стартер. Для этого муфта снабжена специальными бороздками в которых располагаются цилиндры. Данный механизм позволяет обеспечивать жесткую сцепку при передаче крутящего момента от стартера к двигателю и холостое вращения муфты на собственном валу, когда мотор уже набрал высокие обороты. Все это необходимо для того, чтобы не повредить стартер, поскольку нагрузка более 80-100 оборотов в минуту значительно снижает срок его эксплуатации.

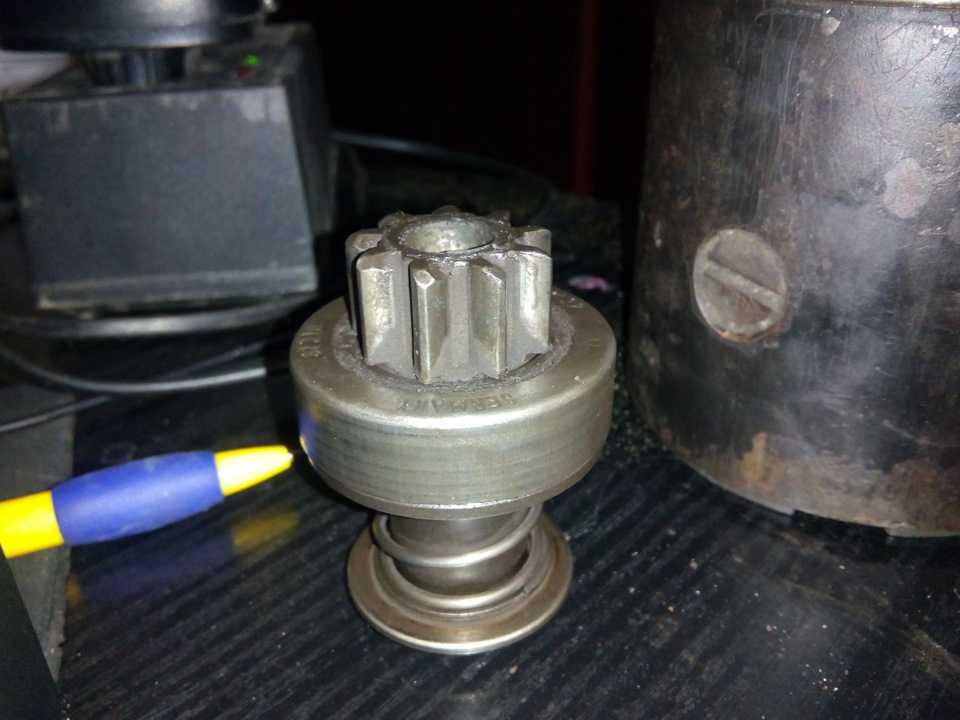

Бендикс стартера в разобранном состоянии.

Также в конструкции бендикса есть специальная буферная пружина — именно благодаря данному механизму запуск ДВС происходит мягко и бесшумно. В случае ее отсутствия жесткий контакт шестерен муфты с маховиком не только бы давал о себе знать стуком и скрежетом из-под капота, но и очень скоро привел бы к выходу стартера из строя.

После того, как запуск двигателя выполнен, муфта начинает постепенно сползать по шлицам и отсоединяется от маховика до момента следующего запуска ДВС.

Признаки неисправности бендикса стартера

Главным признаком поломки или частичного выхода из строя данного агрегата являются нехарактерные шумы при попытке запуска двигателя. Это может быть металлический скрежет или звуки резких ударов двух тяжёлых деталей друг об друга. Очень важный момент, что происходит это именно до того, как двигатель начал выдавать крутящий момент самостоятельно, так как если шум слышен уже при работающем ДВС, источник проблемы, скорее всего, находится уже в другом узле автомобиля.

Устройство стартера и расположение бендикса.

Если же разгонная муфта полностью пришла в негодность, то вместо мерного урчания мотора, Вы услышите лишь шум безрезультатно проворачивающего электродвигателя стартера. Как показывает практика, такое случается не сразу, а постепенно, в случае игнорирования водителем более незначительных симптомов неисправности.

Читайте также: Как система «старт-стоп» влияет на работу стартера.

Как проверить бендикс стартера

Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.

В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс. Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь. В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений. Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.

Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.

В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.

Читайте также: Почему стартер крутит, а двигатель не заводится . Разбор возможных причин.

Как поменять бендикс на стартере

Замена бендикса во многих случаях является оптимальным вариантом, даже при условии выхода из строя отдельных его частей. Дело в том, что в процессе эксплуатации все детали устройства изнашиваются приблизительно с одинаковой интенсивностью и замена одной из них не гарантирует длительной эксплуатации бендикса в дальнейшем.

Итак, чтобы заменить бендикс, стартер прийдется снять. Далее нужно вскрыть его корпус и извлечь реле, только после этого Вы сможете добраться до самого бендикса. Его удерживает на оси шайба и стопорное кольцо, как правило, для их снятия придется немного помучиться, особенно, чтобы извлечь кольцо.

Далее переходим к этапу установки новой детали. Предварительно лучше очистить внутреннее пространство от собравшейся грязи, а также хорошенько смазать подвижные и соприкасающиеся части конструкции. Самым сложным в процессе замены станет установка нового стопорного кольца, чтобы максимально упростить себе данную работу, воспользуйтесь специальными раздвижными пассатижами. Закрутите болты на корпусе стартера и установите устройство обратно в автомобиль. Для проверки осуществите несколько пробных запусков ДВС, если посторонних шумов/прокручивания не наблюдается, значит вы все сделали правильно.

Читайте также: Как устроен и как работает автомобильный генератор .

Видео на тему

Бендикс: что это, принцип действия, причины поломки

Винсент Хьюго Бендикс — это изобретатель, американец по национальности. Он изобрела муфту, втягиваемую соленоидом для привода коленчатого вала двигателя внутреннего сгорания в момент запуска. Эта муфта была им запатентована в 1910 году. Его изобретения используются не только в автомобильной технике, но и в авиастроении.

Что такое бендикс стартера автомобиля

Чтобы вращательное движение передавалось от вала стартера на коленвал ДВС можно просто использовать зубчатое зацепление. Но, вот как сделать, чтобы автоматически это зацепление прекращалось, это вопрос. Этот сложный в то время вопрос решил изобретатель Бендикс. Он не просто сделал так, чтобы зацепление само переставало взаимодействовать, но и с делал так, чтобы стартер и вал мотора ДВС переставали взаимодействовать тогда, когда двигатель запустился.

Конструкция устройства

На этом рисунке представлена схема бендикса марки Bosch (Бош). Наружная обойма 7 с роликами 5 и прижимной пружиной 6 приводят в движение приводную шестерню 2.

Функция роликов в том, чтобы шестерня вращалась только в одну сторону, в обратную сторону шестеренке мешают вращаться пазы роликов спец формы и пружина, которая прижимает ролики в свои посадочные места. Это основные детали обгонной муфты. Остальные некоторые детали могут быть другими по форме и составу, в зависимости от производителя.

Принцип работы

Что передает вращательный момент бендиксу? Приводом для бендикса может быть и электродвигатель стартера, и редуктором стартера. Кстати, редукторные стартеры имеют несколько преимуществ, чем обычные, без редуктора.

Бендикс должен крутиться только в одну сторону.

Когда электромоторчик стартера достигнет нужно числа оборотов, ведущая обойма вращается и инерционная сила (обратная сила) выталкивает эту обойму по канавкам, которые сделаны в виде спирали. Ведущая обойма выталкивается по спирали до упора, пока не до маховика коленчатого вала.

Когда ведущая обойма подошла к маховику, в этот момент ролики зажимаются между обоймами (ведущей и ведомой) и крутят шестерню. Шестерня начинает вращать маховик коленвала двигателя.

И вот, двигатель машины запустился, теперь надо вытащить шестерню из зацепления с маховиков коленвала. Если при работающем двигателе шестерня стартера и маховик будут оставаться в зацеплении, то стартер сгорит. В этом помогает обгонная муфта. Она по спирали отходит от маховика автоматически и без повреждения зубьев вытаскивает шестеренку. Стартер, благодаря изобретению Хьюго Бендикса останавливается после запуска мотора.

Причины поломки

Обгонная муфта стартера ломается реже, чем другие детали. Высокий межремонтный ресурс был достигнут благодаря простой конструкции.

Большие основные нагрузки во время заводки двигателя идут на ролики и приводную шестерню.

Самый быстро изнашиваемый элемент конструкции стартера — это шестерня.

Какие бывают неисправности узла в целом:

• Зубья приводной шестерни износились, разрушились. Поэтому часто водители слышат, как хрустит в районе двигателя в момент запуска.
• Наружная обойма в рабочих местах роликов.
• Износились ролики, из-за чего нарушилась их геометрия.
• Износился направляющий вал стартера. В этом случае также будет шум, потому что зацепление шестерни с маховиков коленвала ДВС будет неправильным.

Если обнаружились неполадки, поломки бендикса, то лучше всего заменить его. Ремонт его — это трата времени и сил. К тому же, новый бендикс стоит не дорого.

Видео

Посмотрев это видео, можно заменить своими руками бендикс стартера.

Как работает стартер, смотрите на видео:

Ремонт бендикса стартера автомобиля Audi 80 (Ауди 80).

Авто этого видео рекомендует отремонтировать и отреставрировать бендикс, чем тратить время на дорого за новым бендиксом.

Поломки и ремонт бендикса стартера

При запуске двигателя обороты резко подскакивают. Если использовать жестко сцепляющийся с маховиком двигателя стартер, то такие скачки выведут стартер из строя. Следовательно, необходима обгонная муфта – узел, способный передавать крутящий момент только в одном направлении. Тогда что такое бендикс? Это муфта, сблокированная в одном узле с приводной шестерней. Механизм назван так по фамилии изобретателя, Винсента Бендикса.

Принцип работы распространенного роликового бендикса прост. В наружной муфте, жестко связанной с валом электростартера, прорезаны наклонные пазы. Шестерня, которая сцепляется с венцом маховика, имеет цилиндрический хвостовик, свободно вращающийся на валу. В пазах муфты бендикса лежат ролики, диаметр которых подобран так, чтобы с «узкого» края паза они упирались в хвостовик шестерни, а с «широкого» имели с хвостовиком зазор. Пружины, которые установлены в паре с роликами, постоянно стремятся прижать их к «узкой» стороне.

Когда стартер прокручивает двигатель, наружная муфта стремится загнать ролики к «узкому» краю пазов. Они расклиниваются между муфтой и хвостовиком шестерни, позволяя электромотору передавать крутящий момент на маховик. Но, как только мотор схватывает, маховик увеличивает обороты, и шестерня стартера стремится вращаться быстрее, чем вал. При этом хвостовик шестерни выталкивает ролики бендикса в «широкую» сторону пазов, расцепляя обгонную муфту и позволяя бендиксу свободно вращаться.

Неисправности бендикса стартера

Неисправности бендикса стартера связаны или с износом, или с повреждениями, реже – из-за загустения или загрязнения смазки. Так как работает бендикс за счет расклинивания роликов, они со временем вызывают нарушение формы пазов, набивая в них вмятины. Такой бендикс уже не может нормально работать – он проскакивает или, наоборот, подклинивает. К тем же проблемам приводит загустение смазки в бендиксе или попадание внутрь грязи, из-за чего ролики лишаются возможности легко перемещаться внутри.

Так как наружная муфта бендикса закалена для увеличения ресурса, возможны и поломки из-за нарушения режимов термообработки (перекал, недостаточный отпуск после закалки). Треснувший корпус начинает под нагрузкой «расходиться», из-за чего муфта не может нормально передавать нагрузку, и бендикс при попытке запуска проскальзывает.

Неисправный бендикс выдает себя шумом, если муфта подклинивает, либо рывками при вращении коленвала. По мере приближения одного из поршней к верхней мертвой точке такта сжатия сопротивление вращению возрастает, дефектный бендикс проскальзывает. В более тяжелых случаях бендикс проскальзывает настолько, что не может стронуть с места маховик: стартер воет, но от двигателя нет ни малейшей реакции.

Еще один нагруженный узел бендикса – это сама приводная шестерня. В идеальном случае напряжение на обмотку стартера подается уже после того, как началось сцепление шестерни с маховиком, и удара зуб об зуб не происходит. Однако со временем шестерня изнашивается, ударные нагрузки растут, и темпы износа возрастают еще сильнее. В итоге шестерня «слизывается», перестает нормально сцепляться с маховиком, заодно ускоренно снашивая и его венец. При попытке включения стартера происходит или одиночный щелчок (шестерня уперлась в венец), либо раздается громкий шум, коленвал вращается с рывками, прерывающимися визгом шестерен, если зубья венца и шестерни изношены настолько, что сцепляются только краями.

Бендикс – это узел неразборный и меняется в сборе. Однако может пригодиться и попытка «реанимации», если автомобиль редкий, запчасти едут только на заказ, а ездить надо уже сейчас. Замена бендикса таким образом откладывается до прихода детали, а при несерьезной неисправности можно и вовсе продолжить ездить с восстановленным.

Проверка

Проверка бендикса начинается с внешнего осмотра шестерни. Она должна иметь ровные зубья с выраженной или слегка скругленной заходной фаской, облегчающей сцепление с маховиком. Без этой фаски при вероятном утыкании «зуб в зуб» стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.

Наличие сколов и трещин на зубьях недопустимо.

Как проверить бендикс стартера? Зафиксируйте его наружную обойму (расклинив ее мощной отверткой об корпус) и проверните шестерню в обе сторону. В одну она должна легко проворачиваться, в другую – намертво блокироваться. Затрудненное прокручивание в «холостую» сторону указывает на подклинивание роликов или загрязнение бендикса.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

1. С «клювом», где передняя опора вала стартера выполнена в его корпусе.
2. И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

Видео: Замена бендикса стартера

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Бендикс стартера

Бендикс или обгонная муфта, де-факто является непременным элементов всех систем запуска автомобильного двигателя. Назван по имени изобретателя Винсенто Гуго Бендикса.

Необходимость в данном устройстве появилась на заре автомобилестроения. Суть его в том, что для того, чтобы завести авто нужно раскрутить его двигатель до определенных оборотов. В первых автомобилях для этого использовалась специальная рукоять, которая вставлялась спереди и водитель, используя мускульную силу раскручивал вал, после чего двигатель начинал работать. Инженерная мысль не стояла на месте, был изобретен электрический стартер и вот здесь пригодилось изобретение г-на Бендикса.

Автомобилисты знают, что после того, как стартер раскрутит маховик, двигатель начинает набирать обороты. А почему, при этом не ломается стартер? Ведь он находится в зацеплении с шестерней маховика. Вот эта маленькая шестерня в комплекте с муфтой, которая находится на валу стартера и есть бендикс.

Принцип работы заключается в том, что после того как ведомый вал начинается вращаться быстрее ведущего, шестерня ответственная за запуск втягивается, и находится в состоянии покоя до следующего включения стартера. Сама обгонная муфта получила нарицательное название по имени изобретателя, и с различными усовершенствованиями дошла до наших дней. Стартер любого автомобиля оснащен этим устройством.

Принцип работы

На различных стартерах, во вращение, бендикс приводится или редуктором, или якорем электродвигателя. Это зависит от модели и производителя. Главным остается один принцип: — шестерня входит в зацепление с маховиком используя силу инерции. Электродвигатель стартера начинает раскручивать ведущую обойму и, достигнув определенных оборотов, шестерня выталкивается до зацепления с зубцами маховика.

Для этого в бендиксе и существуют характерные спиралевидные канавки. В исправном состоянии обгонная муфта может вращаться только в одну сторону. За это отвечают ролики, которые прижимаются между обоймами и вращают шестерню. Для большей надежности пазы роликов сделаны специальной формы. Дополнительно их прижимают пружины. Как только двигатель запустится, муфта автоматически, благодаря спиралевидным каналам, выведет шестерню из зацепления. Отсюда и ее название — обгонная.

Возможные неисправности

Сама конструкция достаточно надежна, на современных машинах выходит из строя редко. Но тем не менее это случается.

Если при запуске двигателя автомобилист слышит характерные звуки, напоминающие трещотку, а сам двигатель не заводится, причина скорее всего в бендиксе. Щелчки означают, что стартер пытается провернуть маховик двигателя, но ему не хватает усилий.

Бендикс Бош. 1 — кожух обгонной муфты; 2 — ведомая обойма с шестерней; 3 — кольцо; 4 — шайба; 5 — ролик; 6 — прижимная пружина; 7 — ведущая обойма; 8 — буферная пружина; 9 и 11 — опорные чашки; 10 — кольцо приводной вилки; 12 — стопорное кольцо.

Чаще всего из строя выходят зубья приводной шестерни. Именно шестерня и ролики несут основную нагрузку при пуске. Зубья разрушаются, стачиваются, им не хватает рабочей поверхности для зацепления.

Ролики, также изнашиваются, теряют форму, в результате шестерня начинает вращаться вхолостую и не может передать крутящий момент. Сопутствующей поломкой часто выступает разрушение обоймы в районе работы роликов.

Иногда поломка бывает вызвана износом направляющих вала стартера. При этом зацепление с маховиком становится неправильным.

В тех моделях, где наличествуют пружины, причиной поломки выступают и они. Со временем, пружины растягиваются, лопаются, теряются.

Поиск неисправности и ремонт

Любой ремонт начинается с диагностики. Когда машина не заводится, нужно исключить поломки системы зажигания, питания. Важно проверить аккумуляторную батарею. Опытные автомобилисты могут определить выход из строя элементов стартера на слух. Например, если будет неисправно втягивающее реле, будет слышно характерное жужжание, но двигатель не будет прокручиваться.

Выявить вину нерабочего бендикса просто. Нужно замкнуть клеммы реле стартера. Если электродвигатель начинает шуметь и работать, а двигатель не запускается — причина в бендиксе. Часто, особенно на современных машинах, сложно подобраться к самому стартеру. В этом случае, чтобы поставить точный диагноз, его необходимо будет снять с автомобиля.

Бендикс, не та деталь, которую рекомендуют ремонтировать. Цена и доступность детали на любую модель сводят на нет целесообразность трудозатрат на его переборку.

Итак, на снятом стартере определяется причина поломки. Если есть подозрение на бендикс, стартер необходимо немножко разобрать. Затем обгонная муфта снимается с вала и производится ее дефектовка. Если шестерня вращается в разные стороны, либо обнаружен люфт на валу, высокая степень износа граней шестерни — бендикс нужно менять в сборе. В редких случаях можно попробовать осуществить ремонт.

Это приемлемо в случае потери или разрыва пружинок, запрессовки новых втулок. Однако, после этого механизм не проработает долго. Это может быть временной мерой. Если разрушены ролики, обоймы, сама шестерня, лучше произвести замену детали целиком. Поменять бендикс своими руками сможет автомобилист с начальными навыками автослесаря. Часто бывает сложнее снять сам стартер с машины.

Один раз увидев бендикс, его уже не спутаешь ни с какой другой деталью. Марка авто, конструкция стартера не играют никакой роли. Возможны незначительные различия, такие как присутствие либо отсутствие пружинок, опорных чашек.

Зная принцип работы и возможные поломки этой детали, устранить недостатки можно за пару часов самому, либо обратившись в автосервис. Затягивать с ремонтом не рекомендуется. Поломка одной детали влечет за собой проблемы с другими узлами и механизмами автомобиля. Кроме того, заводить машину «с толкача» не всегда возможно и приемлемо. Особенно это касается машин с АКПП.

Поделиться статьёй:

Бендикс БМВ

Узнайте стоимость работ на Ваш автомобиль за 5 минут!

• Диагностика
  подвески бесплатно
• Компьютерная
  диагностика 499 р.
• Замена масла 499 р.

Бендикс БМВ

Оглавление:

• 1. Что такое бендикс БМВ
• 2. Роль бендикса в работе БМВ
• 3. Задать вопрос по обслуживанию БМВ
• 4. Купить и заменить бендикс БМВ
• 5. Фото бендикса БМВ

Узнать стоимость

Сегодня скачали прайс65человек

BMW 1BMW 2BMW 3BMW 4BMW 5BMW 6BMW 7BMW 8BMW X1BMW X2BMW X3BMW X4BMW X5BMW X6BMW X7

Куда прислать прайс-лист:

Звонок

WhatsApp

По SMS

Телефон

Что такое бендикс БМВ

Бендикс — это элемент системы зажигания, который является промежуточным звеном между стартером и маховиком. Он необходим для запуска мотора и защищает стартер от перегрузки после него.



Интересно, что при запуске мотора коленвал нужно раскрутить до 100-200 оборотов в минуту, а после запуска он вращается в несколько раз быстрее. Это очень критично для стартера и его нужно отсоединить от маховика. Именно это и делает бендикс.



Бендикс состоит из:

• шестерни привода (передает момент от стартера на маховик),

• рычага (приводит в действие бендикс),

• обгонной муфты (помогает в передаче крутящего момента и разъединят бендикс и маховик после включения мотора).

Роль бендикса в работе БМВ

Обгонные муфты бывают роликовые и храповые. Первые наиболее распространены из-за надежной конструкции и большой устойчивости к различным жидкостям. А храповые используются в основном в грузовых автомобилях.



При включении водителем зажигания втягивающее реле стартератолкает вилку, а вилка затем двигает бендикс к маховику. Шестерня бендикса изготавливается со скосами, чтобы зацепление было легче. Следом стартер передает момент на шестерню и далее на венец, а затем на коленвал. При увеличении оборотов крутящий момент уже передается обратно на стартер и на определенной скорости детали разъединяются, стартер выключается и из-за пружин уходит от маховика.



Интересно: бендикс служит от 100 000  до 150 000 км. На срок службы элемента влияют: частота запуска и длительность поездок.

Остались вопросы по обслуживанию BMW? Пишите!

Купить и заменить бендикс БМВ

Так как бендикс работает при каждом запуске двигателя, то рано или поздно его придется менять. Все начинается с того, что будет тяжело запустить мотор. Это уже «первый звонок». Рекомендуем заехать в сервис и провести диагностику стартера и соответственно бендикса. Так как в самый неподходящий момент Вы просто не сможете завести Ваш автомобиль. Также намекать на скорый выход из строя бендикса могут и посторонние шумы в моторе.



Этапы замены бендикса выглядят так:

Работа занимает в среднем от 2 до 4 часов.



На фото представлен бендикс с артикулом: 1006209983. такой элемент подходит для БМВ:

• E30,

• E36,

• E46,

• E39.

Фото бендикса БМВ

Мы помогли разобраться 21 раз нашим клиентам с этой проблемой.

Заказать бесплатную эвакуацию вашего транспорта в сервис

Ваш телефон

* При заказе услуг в сервисе не менее 10 000 руб

Наши работы

• BMW X5
• BMW 5
• E70
• подвеска
• G30
• Mini cooper
• Разное
• BMW 3
• BMW X1
• BMW X3
• F10
• BMW 1
• E60
• BMW X6
• F25
• E87
• F 10
• F 30
• F30
• E84
• BMW 6
• N62
• Мойка
• E71
• E 60
• E 71
• Е84
• Е83
• Замена колодок
• E 84
• Е90
• двигатель
• E 87
• BMW 7
• E90
• Rolls Royce
• F20
• E 83
• E46
• F15
• BMW X4
• BMW 5 GT
• F07
• Замена амортизатора
• чек
• BMW GT
• F34
• F45
• BMW2
• G12
• Сбросить

Шкив коленвала БМВ

Шкив коленвала БМВ. Шкив коленвала BMW.

подробнее >

Охладитель ОГ ЕГР БМВ диагностика замена

Охладитель ОГ ЕГР БМВ диагностика замена.

подробнее >

Замена пыльника ШРУСа BMW X5 E70

Замена пыльника ШРУСа BMW X5 E70, пыльник вышел из строя, замене пыльника, порва…

подробнее >

Течь масла БМВ

БМВ диагностика. Колпачки БМВ. Сальник БМВ. Колпачки на БМВ. Замена маслосъемных…

подробнее >

Замена колодок БМВ 118

Диски БМВ 118. Колодки БМВ 118. Ремонт БМВ 118. Диагностика БМВ 118.

подробнее >

Замена колодок БМВ F20

Колодки БМВ F20. Тормозные колодки БМВ F20. Замена колодок БМВ F20. Колодки BMW….

подробнее >

Знание основ стартера жизненно важно для предоставления надлежащего обслуживания

Ни для кого не секрет, что первые автомобили запускались вручную. Также довольно очевидно, что где-то по пути кто-то заменил рукоятку электродвигателем.

В 1911 году друг Генри Лиланда, основателя Cadillac, скончался от травм, полученных при перезапуске автомобиля для дамы. Для Лиланда стала очевидной необходимость в методе старта, исключающем риск получения травм.

Он поручил Чарльзу Кеттерингу, главе Dayton Electrical Co. (сегодня Delco), разработать лучший метод. Этим лучшим методом был электрический стартер. К 1912, электрические стартеры были стандартными для всех Cadillac.

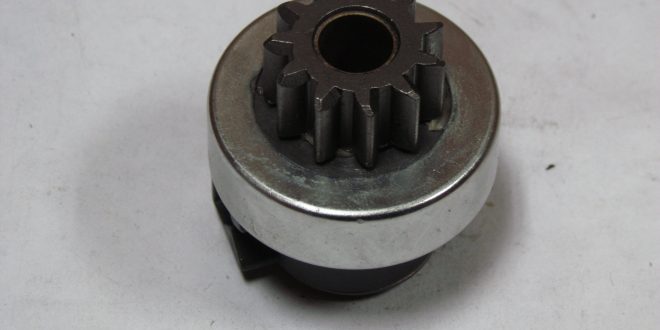

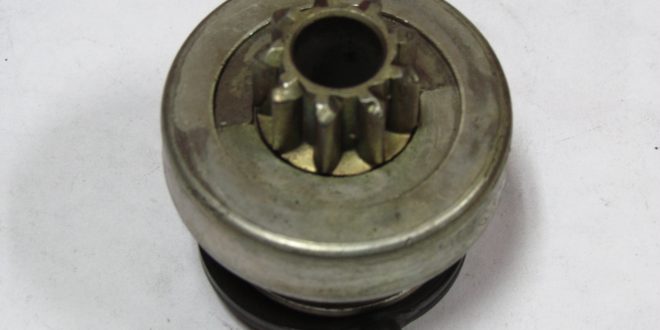

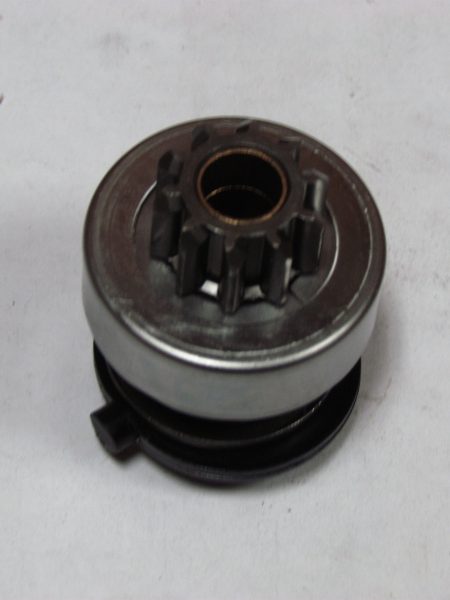

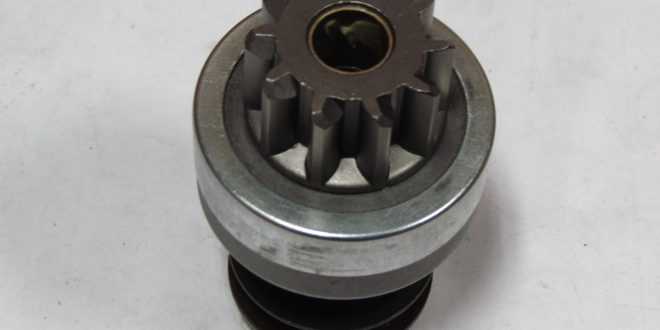

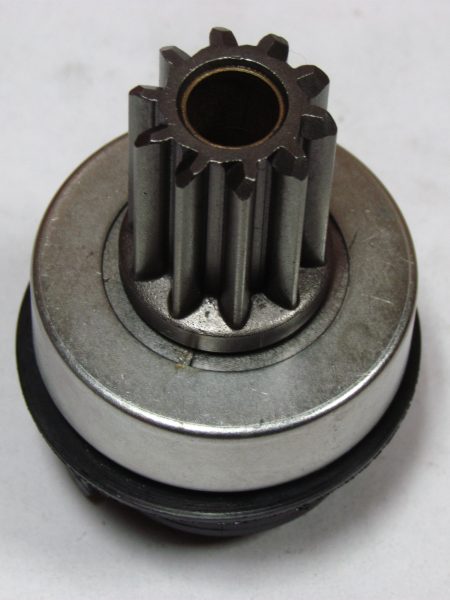

«Бендикс» на стартере тоже имеет свою историю. Он был назван в честь Винсента Бендикса, который разработал и запатентовал стартер в 1910 году.

Между электрическим стартером Кеттеринга и стартерным приводом Бендикса теперь есть стандартный стартер, используемый сегодня в автомобилях по всему миру. С годами изменились размеры, форма, номинальное напряжение и методы управления. Несмотря на эти изменения, принцип действия и конструкция стартера практически не изменились на протяжении почти столетия.

Конструкция и эксплуатация
Многое должно произойти, прежде чем сигнал «пуск» от выключателя зажигания достигнет стартера в сборе. Выключатель зажигания просто посылает сигнал напряжения через защитный выключатель на соленоид стартера. В некоторых старых системах использовалось реле стартера, а в некоторых — нет. В современных системах запуска PCM теперь является ключом к работе. Реле стартера не сработает без сигнала от PCM.

Как только сигнал «пуск» достигает узла стартера, должны произойти дополнительные действия, прежде чем двигатель начнет проворачиваться. Напряжение сигнала «пуск» поступает на выступ меньшего диаметра на соленоиде стартера.

Обмотки соленоида стартера находятся под напряжением и толкают плунжер внутри соленоида назад. Передняя часть плунжера соединена с вилкой, которая поворачивается и зацепляет ведущую шестерню стартера с маховиком двигателя. Зубья шестерни скошены для облегчения зацепления с маховиком.

На максимальной длине хода плунжера задняя часть плунжера прижимает контактную пластину к двум толстым выступам в задней части соленоида. Это завершает электрический путь между кабелем батареи большого сечения и вниз к щеткам стартера. Затем щетки передают электричество на контакты якоря, называемые «коммутатором».

После этого якорь получает магнитный заряд. Магнитные поля якоря противодействуют магнитным полям постоянных магнитов. После всего этого начинает вращаться стартер, который, в свою очередь, раскручивает двигатель. Привод стартера (или бендикс) содержит обгонную муфту (обгонную муфту), которая защищает стартер при запуске двигателя.

Несмотря на то, что стартер невелик, это небольшая электростанция. При измерении электродвигателя мощность в лошадиных силах используется редко. Обычно они измеряются в ваттах. Типичный стартер для бензинового 4-цилиндрового двигателя имеет номинальную мощность от 1000 до 1200 Вт.

Какая именно мощность? Одна лошадиная сила равна 745,699 Вт. Это означает, что стартер мощностью 1200 Вт для 4-цилиндрового двигателя составляет примерно 1,6 л.с.

Еще не впечатлен? Хорошо, подумай об этом. Одна лошадиная сила — это способность поднять в воздух 33 000 фунтов веса на один фут за одну минуту.

Это означает, что 4-цилиндровый стартер мощностью около 1,6 л.с. имеет достаточную мощность, чтобы поднять около 52 800 фунтов. (или 26,4 тонны) веса одного фута в течение одной минуты. Это немного более впечатляюще, если смотреть на это таким образом, не так ли?

Что касается более крупных стартеров для больших дизельных двигателей, показания мощности могут достигать 13 л.с.! При стендовых испытаниях стартера необходимо соблюдать осторожность, чтобы ничего не попало в зону Бендикса. Это может привести к повреждению стартера и/или травмам. Если вам не повезло, и палец застрял в бендиксе, стартер, вероятно, даже не замедлится.

Советы по диагностике
Как и в любом другом случае, вам сначала нужно узнать о системе, с которой вы работаете. Это обычная система стартера или современная система, в которой PCM может заблокировать стартер? Тот факт, что у него есть заводская система безопасности, не означает, что система может блокировать стартер.

Обязательно ознакомьтесь с маркой и моделью, прочитав «описание и принцип работы», указанные в вашей информационной системе. Если вы хорошо читаете электрические схемы, беглый взгляд на схему может раскрыть секреты ее работы.

В рамках данного обсуждения «реле» и «соленоиды» будут определяться следующим образом:

Реле: Устройство, в котором используется внутренний электромагнит, заставляющий внутренний переключатель преодолевать натяжение пружины и замыкать или размыкать электрическую цепь. Реле способно передавать только электрическую энергию. Примером реле может быть реле вентилятора системы охлаждения.

Соленоид: Устройство, в котором используется внутренний электромагнит, заставляющий внутренний плунжер преодолевать натяжение возвратной пружины для перемещения и передачи механической энергии. Соленоид также может использоваться для завершения электрического пути в сочетании с механическим выходом, например, в случае соленоида стартера сверху стартера. Высокоамперное реле крепления крыла, используемое Ford, НЕ является соленоидом, хотя его часто ошибочно называют таковым даже производители. Он только передает электрическую энергию и поэтому считается реле.

Как правило, при любой жалобе, связанной с запуском системы, прослушивание является лучшим диагностическим средством на передовой.

Если двигатель переворачивается, прислушайтесь к возможным срывающим звукам столкновения передач. Звуки отрыва могут быть результатом неисправной обгонной муфты в приводе стартера, поврежденных или отсутствующих зубцов на маховике, соленоида, который возбуждает якорь до того, как ведущая шестерня полностью зацепит маховик, стартера, который ослаблен, или неправильно установленный стартер (спасибо GM, на улицах все еще ездят несколько автомобилей, которые достаточно стары, чтобы нуждаться в прокладках).

Стартер вращается свободно, не вращая двигатель? Это может быть поврежденная обгонная муфта в бендиксе, отсутствующие зубья на маховике или сломанная вилка включения шестеренчатого привода внутри стартера.

Прослушайте звук стартера. Звучит тяжело? Стартер с низким и затрудненным звуком часто является результатом слабого аккумулятора. Это также может быть вызвано высоким сопротивлением в кабелях аккумуляторной батареи, аксессуаром на приводном ремне, препятствующим вращению двигателя через ремень, механическим заклиниванием двигателя или внутренним отказом стартера. Как правило, неисправный стартер будет работать больше в горячем состоянии, чем в холодном.

Если он вообще не проворачивается, есть ли хотя бы звук, как будто ведущая шестерня ударяется о маховик? Прислушайтесь к слышимому «лязгу», исходящему от узла стартера.

Если бендикс зацепляет маховик, но якорь стартера не вращается, это может быть вызвано высоким сопротивлением в линии подачи большой силы тока к стартеру (например, плохим кабелем аккумулятора), очень слабым аккумулятором, плохим контактом пластина в задней части соленоида или проблемы со стартером, например сгоревшие щетки.

Вы хотя бы слышите щелчок реле стартера (на крыле или внутри распределительной коробки)? Если реле стартера, по крайней мере, щелкнет, это будет убедительным признаком того, что замок зажигания исправен, и PCM по какой-либо причине не заблокировал стартер. Для большинства автомобилей это также доказывает, что нейтральный предохранительный выключатель также хорош.

Это, однако, НЕ доказывает исправность реле стартера. Если реле щелкает, это означает, что магнитная катушка внутри находится под напряжением. Это не означает, что контактный выключатель внутри способен передавать электрическую энергию.

Реле и соленоиды щелкают один раз за цикл ключа или дребезжат? Реле или соленоид, которым не хватает мощности, могут быть не в состоянии генерировать магнитное поле, достаточное для удержания контактного переключателя или плунжера в нужном положении против натяжения собственной внутренней пружины. Затем они часто издают стучащий, гудящий или жужжащий звук, когда им требуется функционировать.

Недостаточное питание реле может быть вызвано слабым аккумулятором, высоким сопротивлением в проводке, высоким внутренним сопротивлением этого реле или соленоида или высоким сопротивлением любого переключателя, такого как зажигание, который питает реле или соленоид.
Визуальный осмотр также может быть очень информативным и сэкономить много времени.

Посмотрите на кабели аккумулятора. Они проржавели, сломаны или ослаблены? Не забудьте посмотреть на массу кабеля аккумулятора на блоке двигателя и положительный конец кабеля на задней части стартера.

Если пускового механизма вообще нет, не забудьте посмотреть на индикацию какой-либо противоугонной системы – неоригинальной или заводской. Большинство противоугонных систем выполняют прерывание запуска.

Например, в заводских системах Ford явным признаком активации противоугонной системы является быстрое мигание индикатора безопасности. Напротив, на Форде, если вы поворачиваете ключ в положение «включено» и лампочка гаснет, заводская противоугонная система не является причиной того, что двигатель не запускается/не заводится.

Коробка передач полностью переведена в режим парковки на автоматической коробке передач? Если это так, попробуйте перевести переключатель в нейтральное положение и запустить. Если по-прежнему ничего, проверьте фонари заднего хода в положении «R». Это может быстрее указать вам на неисправный переключатель нейтрали.

На автомобилях с механической коробкой передач убедитесь, что напольный коврик не сбился под педалью сцепления и просто не позволяет педали сцепления перемещаться достаточно далеко.

Использование тестового оборудования
Ваше тестовое оборудование не обязательно должно быть модным, но оно должно работать правильно, и вы должны понимать, что оно вам говорит. Прочтите все учебные материалы, прилагаемые к нему.

Прежде чем вы сможете идентифицировать плохие измерения, вы должны сначала узнать, что является хорошим. Типичные бензиновые поршневые двигатели добавляют 25 ампер пускового тока на цилиндр, начиная со 125 ампер для 3-цилиндрового двигателя. Таким образом, 4-цилиндровый двигатель потребляет примерно 150 ампер, 5-цилиндровый двигатель примерно 175 ампер, 6-цилиндровый двигатель составляет 200 ампер и так далее.

Проверка падения напряжения должна выполняться с использованием соответствующих проводов. Попросите партнера попытаться запустить двигатель. Система зажигания должна быть отключена, и следует соблюдать осторожность, чтобы никто не пострадал от движущихся частей под капотом.

Измерьте напряжение при запуске двигателя. Если оно слишком высокое, то между двумя измеряемыми точками имеется чрезмерное сопротивление. Обычно виноват кабель, но могут быть задействованы и другие соединения, например, монтажная поверхность между корпусом стартера и блоком двигателя или коробкой передач.

Обычно падение напряжения на положительной стороне составляет около 0,2 вольта (добавляется еще 0,1 вольта для реле крепления крыла, которые несут большой ток, как продукты Ford). Минус обычно составляет около 0,15 вольта. Положите плюс или минус на эти общие цифры примерно по 0,05 вольта каждая для допуска вашего измерителя.

После проведения визуальной и звуковой проверки у вас должно быть четкое представление о проблеме и о том, что нужно проверить дальше.

Пример диагностики
В этом примере грузовик Ford Ranger 1990 года выпуска с двигателем V6 заводится, но при запуске тормозит. Кажется хуже, когда двигатель горячий, чем когда он холодный.

В этот момент выполняется тест нагрузки батареи. Аккумулятор прошел нагрузочный тест. Следующим логическим тестом был стартовый тест на ничью. При размещении индуктивного амперметра на положительном проводе аккумуляторной батареи и проворачивании было обнаружено показание около 400 ампер, что примерно вдвое больше, чем должно быть.

Противодействующая электродвижущая сила представляет собой электрическую силу, создаваемую электродвигателями. Эта электрическая сила индуцируется в якоре электродвигателя и противодействует напряжению от источника, питающего двигатель.
В общих чертах это можно обозначить сопротивлением ветра движущемуся транспортному средству. Чем быстрее движется автомобиль и чем сильнее ветер дует в переднюю часть автомобиля, тем больше воздух сопротивляется движению автомобиля вперед, создавая нагрузку на кузов и заставляя двигатель работать с большей нагрузкой.

Все, что заставляет стартер вращаться слишком медленно, может привести к превышению нормального значения тока. Такими вещами может быть двигатель, который механически удерживается от пробуксовки. Чтобы проверить это, двигатель прокручивали вручную через ремень. Никакие аксессуары не оказались зажатыми, и двигатель перевернулся с нормальным усилием.

Следующим испытанием было испытание на падение напряжения. Почему? Не снижает ли высокое сопротивление силу тока компонента? Обычно да, но в случае с электродвигателем, если двигателю не хватает мощности, он не будет вращаться так быстро, как должен.

Как мы знаем, это приведет к тому, что двигатель не будет производить достаточное CEMF. Затем батарея может пропускать больший ток, чем обычно, через якорь.

Проверка падения напряжения показала нормальные показания. Виноват был стартер. Новый стартер потреблял в среднем 192 ампера.

Сравните аналоговые показания с цифровыми. Цифровой измеритель остановился на числе 192 и очень мало отличался от этого измерения. Однако аналоговый измеритель быстро переключается между 100 и 275 амперами.

Почему цифровое измерение не переключается между высоким и низким значениями? Цифровые счетчики отображают среднее значение измерения.

Это важно помнить при использовании цифровых счетчиков. Поскольку они отображают только среднее значение, некоторая информация может быть скрыта от пользователя.

В этом случае показания аналогового измерителя колеблются в диапазоне около 175 ампер так быстро, что камера едва фиксирует изображение стрелки. Обычно вы увидите диапазон колебаний около 50 ампер.

Слишком большие колебания могут быть вызваны цилиндрами с низкой компрессией. Новый стартер устранил возникшую проблему, но возможность механической поломки двигателя вырисовывается как «призрак рождественского будущего» в размытом движении аналогового амперметра.

Тормоза Bendix | Превосходное качество, непревзойденная производительность



ПОИСК ПО НОМЕРУ ДЕТАЛИ






ПОИСК ПО МОДЕЛИ АВТОМОБИЛЯ




ПОИСК ПО НОМЕРУ ДЕТАЛИ




ПОИСК ПО МОДЕЛИ АВТОМОБИЛЯ




МЫ РАЗРАБАТЫВАЕМ И ПРОИЗВОДИМ ГОТОВЫЕ ТОВАРЫ НА СВОИХ СОБСТВЕННЫХ ПРЕДПРИЯТИЯХ, ОБЕСПЕЧИВАЯ СТАБИЛЬНОЕ И КОНТРОЛИРУЕМОЕ КАЧЕСТВО.

Тормоза Bendix для легковых автомобилей производятся компанией MAT Holdings, Inc., глобальным поставщиком тормозной продукции. Фрикционные компании MAT Holdings вертикально интегрированы, что означает, что мы проектируем, производим и тестируем все системные компоненты тормозных колодок, включая прокладки, опорные пластины, фрикционные материалы, оборудование и тормозные диски. Это позволяет MAT контролировать качество, производство и доставку и, в конечном счете, превосходную ценность, которую вы получаете с продуктами Bendix.

Наши инженеры рассматривают конструкцию тормозной колодки и ротора как в целом, так и по отдельности, стремясь к постоянному совершенствованию каждого автомобиля. Предоставляя решения OE и OES на глобальных платформах на 3 континентах, мы используем нашу базу знаний, адаптируя продукты Bendix к потребностям вторичного рынка. Этот подход создает возможности «первого выхода на рынок» с подходящим решением для приложения.

МЫ РАЗРАБАТЫВАЕМ И ПРОИЗВОДИМ ГОТОВЫЕ ТОВАРЫ НА СВОИХ СОБСТВЕННЫХ ПРЕДПРИЯТИЯХ, ОБЕСПЕЧИВАЯ СТАБИЛЬНОЕ И КОНТРОЛИРУЕМОЕ КАЧЕСТВО.

Тормоза Bendix для легковых автомобилей производятся компанией MAT Holdings, Inc., глобальным поставщиком тормозной продукции. Фрикционные компании MAT Holdings вертикально интегрированы, что означает, что мы проектируем, производим и тестируем все системные компоненты тормозных колодок, включая прокладки, опорные пластины, фрикционные материалы, оборудование и тормозные диски. Это позволяет MAT контролировать качество, производство и доставку и, в конечном счете, превосходную ценность, которую вы получаете с продуктами Bendix.

Наши инженеры рассматривают конструкцию тормозной колодки и ротора как в целом, так и по отдельности, стремясь к постоянному совершенствованию каждого автомобиля. Предоставляя решения OE и OES на глобальных платформах на 3 континентах, мы используем нашу базу знаний, адаптируя продукты Bendix к потребностям вторичного рынка. Этот подход создает возможности «первого выхода на рынок» с подходящим решением для приложения.

МЫ РАЗРАБАТЫВАЕМ И ПРОИЗВОДИМ ГОТОВЫЕ ТОВАРЫ НА СВОИХ СОБСТВЕННЫХ ПРЕДПРИЯТИЯХ, ОБЕСПЕЧИВАЯ СТАБИЛЬНОЕ И КОНТРОЛИРУЕМОЕ КАЧЕСТВО.

Тормоза Bendix для легковых автомобилей производятся компанией MAT Holdings, Inc., глобальным поставщиком тормозной продукции. Фрикционные компании MAT Holdings вертикально интегрированы, что означает, что мы проектируем, производим и тестируем все системные компоненты тормозных колодок, включая прокладки, опорные пластины, фрикционные материалы, оборудование и тормозные диски. Это позволяет MAT контролировать качество, производство и доставку и, в конечном счете, превосходную ценность, которую вы получаете с продуктами Bendix.

Наши инженеры рассматривают конструкцию тормозной колодки и ротора как в целом, так и по отдельности, стремясь к постоянному совершенствованию каждого автомобиля. Предоставляя решения OE и OES на глобальных платформах на 3 континентах, мы используем нашу базу знаний, адаптируя продукты Bendix к потребностям вторичного рынка. Этот подход создает возможности «первого выхода на рынок» с подходящим решением для приложения.

МЫ РАЗРАБАТЫВАЕМ И ПРОИЗВОДИМ ГОТОВЫЕ ТОВАРЫ НА СВОИХ СОБСТВЕННЫХ ПРЕДПРИЯТИЯХ, ОБЕСПЕЧИВАЯ СТАБИЛЬНОЕ И КОНТРОЛИРУЕМОЕ КАЧЕСТВО.

Тормоза Bendix для легковых автомобилей производятся компанией MAT Holdings, Inc., глобальным поставщиком тормозной продукции. Фрикционные компании MAT Holdings вертикально интегрированы, что означает, что мы проектируем, производим и тестируем все системные компоненты тормозных колодок, включая прокладки, опорные пластины, фрикционные материалы, оборудование и тормозные диски. Это позволяет MAT контролировать качество, производство и доставку и, в конечном счете, превосходную ценность, которую вы получаете с продуктами Bendix.

Наши инженеры рассматривают конструкцию тормозной колодки и ротора как в целом, так и по отдельности, стремясь к постоянному совершенствованию каждого автомобиля. Предоставляя решения OE и OES на глобальных платформах на 3 континентах, мы используем нашу базу знаний, адаптируя продукты Bendix к потребностям вторичного рынка. Этот подход создает возможности «первого выхода на рынок» с подходящим решением для приложения.

МЫ РАЗРАБАТЫВАЕМ И ПРОИЗВОДИМ ГОТОВЫЕ ТОВАРЫ НА СВОИХ СОБСТВЕННЫХ ПРЕДПРИЯТИЯХ, ОБЕСПЕЧИВАЯ СТАБИЛЬНОЕ И КОНТРОЛИРУЕМОЕ КАЧЕСТВО.

Тормоза Bendix для легковых автомобилей производятся компанией MAT Holdings, Inc., глобальным поставщиком тормозной продукции. Фрикционные компании MAT Holdings вертикально интегрированы, что означает, что мы проектируем, производим и тестируем все системные компоненты тормозных колодок, включая прокладки, опорные пластины, фрикционные материалы, оборудование и тормозные диски. Это позволяет MAT контролировать качество, производство и доставку и, в конечном счете, превосходную ценность, которую вы получаете с продуктами Bendix.

Наши инженеры рассматривают конструкцию тормозной колодки и ротора как в целом, так и по отдельности, стремясь к постоянному совершенствованию каждого автомобиля. Предоставляя решения OE и OES на глобальных платформах на 3 континентах, мы используем нашу базу знаний, адаптируя продукты Bendix к потребностям вторичного рынка. Этот подход создает возможности «первого выхода на рынок» с подходящим решением для приложения.

BENDIX ПРЕДОСТАВЛЯЕТ ПЕРВОЕ В ОТРАСЛИ ПОКРЫТИЕ РЫНКА, ИСПОЛЬЗУЯ ПОСЛЕДНИЕ ИНФОРМАЦИОННЫЕ ВЫПУСКИ OE.

Наша вертикально интегрированная производственная система упрощает процесс дублирования OEM-продуктов без ущерба для качества.

Мы оцениваем материалы оригинальных тормозных колодок, а также допустимую высоту задней пластины, демпфирующие характеристики материалов прокладок и коэффициент трения среди других критериев. Наша команда дизайнеров изучит нашу базу данных материалов, чтобы они соответствовали оригинальному продукту. Если нет точного совпадения, наша команда разработчиков разработает новую формулу трения. И наше подразделение прокладок будет соответствовать прокладке, задней пластине и оборудованию.

BENDIX ПРЕДОСТАВЛЯЕТ ПЕРВОЕ В ОТРАСЛИ ПОКРЫТИЕ РЫНКА, ИСПОЛЬЗУЯ ПОСЛЕДНИЕ ИНФОРМАЦИОННЫЕ ВЫПУСКИ OE.

Наша вертикально интегрированная производственная система упрощает процесс дублирования OEM-продуктов без ущерба для качества.

Мы оцениваем материалы оригинальных тормозных колодок, а также допустимую высоту задней пластины, демпфирующие характеристики материалов прокладок и коэффициент трения среди других критериев. Наша команда дизайнеров изучит нашу базу данных материалов, чтобы они соответствовали оригинальному продукту. Если нет точного совпадения, наша команда разработчиков разработает новую формулу трения. И наше подразделение прокладок будет соответствовать прокладке, задней пластине и оборудованию.

BENDIX ПРЕДОСТАВЛЯЕТ ПЕРВОЕ В ОТРАСЛИ ПОКРЫТИЕ РЫНКА, ИСПОЛЬЗУЯ ПОСЛЕДНИЕ ИНФОРМАЦИОННЫЕ ВЫПУСКИ OE.

Наша вертикально интегрированная производственная система упрощает процесс дублирования OEM-продуктов без ущерба для качества.

Мы оцениваем материалы оригинальных тормозных колодок, а также допустимую высоту задней пластины, демпфирующие характеристики материалов прокладок и коэффициент трения среди других критериев. Наша команда дизайнеров изучит нашу базу данных материалов, чтобы они соответствовали оригинальному продукту. Если нет точного совпадения, наша команда разработчиков разработает новую формулу трения. И наше подразделение прокладок будет соответствовать прокладке, задней пластине и оборудованию.

BENDIX ПРЕДОСТАВЛЯЕТ ПЕРВОЕ В ОТРАСЛИ ПОКРЫТИЕ РЫНКА, ИСПОЛЬЗУЯ ПОСЛЕДНИЕ ИНФОРМАЦИОННЫЕ ВЫПУСКИ OE.

Наша вертикально интегрированная производственная система упрощает процесс дублирования OEM-продуктов без ущерба для качества.

Мы оцениваем материалы оригинальных тормозных колодок, а также допустимую высоту задней пластины, демпфирующие характеристики материалов прокладок и коэффициент трения среди других критериев. Наша команда дизайнеров изучит нашу базу данных материалов, чтобы они соответствовали оригинальному продукту. Если нет точного совпадения, наша команда разработчиков разработает новую формулу трения. И наше подразделение прокладок будет соответствовать прокладке, задней пластине и оборудованию.

BENDIX ПРЕДОСТАВЛЯЕТ ПЕРВОЕ В ОТРАСЛИ ПОКРЫТИЕ РЫНКА, ИСПОЛЬЗУЯ ПОСЛЕДНИЕ ИНФОРМАЦИОННЫЕ ВЫПУСКИ OE.

Наша вертикально интегрированная производственная система упрощает процесс дублирования OEM-продуктов без ущерба для качества.

Мы оцениваем материалы оригинальных тормозных колодок, а также допустимую высоту задней пластины, демпфирующие характеристики материалов прокладок и коэффициент трения среди других критериев. Наша команда дизайнеров изучит нашу базу данных материалов, чтобы они соответствовали оригинальному продукту. Если нет точного совпадения, наша команда по исследованиям и разработкам разработает новую формулу трения. И наше подразделение прокладок будет соответствовать прокладке, задней пластине и оборудованию.

ТОРМОЗА BENDIX

Bendix обеспечивает безопасность водителей, поставляя качественную тормозную продукцию с 1924 года. Торговая марка Bendix производится MAT Holdings, ведущим вертикально интегрированным производителем тормозной продукции, расположенным в Лонг-Гроув, штат Иллинойс.

СВЯЗАТЬСЯ С НАМИ

Адрес: 6700 Wildlife Way, Лонг-Гроув, Иллинойс.

Телефон: (877) 203-9495

БЫСТРЫЕ ССЫЛКИ

Веб-сайт MAT Holdings, Inc.

Техническая поддержка/Контакты

Домашняя страница

Карта сайта

Лидер, вы работаете как бендикс или соленоид?

Недавно у меня возникла необходимость снять и восстановить стартер на старом тракторе Ford 8N, который я использую (для уборки снега, обработки огорода и т. д.) примерно в среднем. Попытка запустить его привела к «скрежетанию» стартера и двигателю, который не «крутился». Исправление потребовало снятия стартера и «переделки» ведущих шестерен стартера (спиливание шероховатых краев шестерен из-за износа от использования) или полной замены привода. Не будучи «механическим типом», я, конечно, «погуглил» и посмотрел видео на You Tube, чтобы узнать, как сделать необходимый ремонт.0003

Это привело меня в «моторный мир» и слова, с которыми я был знаком, но не совсем понимал. Двумя из этих слов были «Бендикс» и «Соленоид». Знаете ли вы разницу между стартером, в котором используется старая система Bendix, и более новым, современным приложением Solenoid?* Я не знал. Тем не менее, как ни странно, я был знаком, хотя и не знал, о механике обоих… . . .

На более старом оборудовании я слышал «столкновение шестерен», когда стартер не совсем плавно зацеплялся с тем, что я теперь знаю, с зубчатым венцом, который соединяется с двигателем. Это указывает на систему в стиле Bendix, в которой стартер начинает вращаться, и это приводит к тому, что шестерня стартера (продолжая вращаться) входит в неподвижную зубчатую передачу двигателя. Если эти две шестерни не сцепляются сразу идеально, происходит скрежет шестерен до тех пор, пока они не выровняются, не зацепятся, и запущенная шестерня не провернет зубчатый венец, который вращает двигатель. Такое шлифование шестерен со временем приводит к износу обеих шестерен и, конечно, не является оптимальным.

В новом оборудовании (например, в вашем автомобиле) используется другая система. В этой системе ключ активируется и посылает небольшой электрический заряд, который заставляет соленоид начать вращение шестерни стартера (аналогично системе Bendix), в то время как батарея посылает больший заряд, чтобы начать движение зубчатого венца двигателя (таким образом, это не стационарный, как в системе Bendix). Этот процесс означает, что, в отличие от приложения Bendix, двигаются как шестерня стартера, так и шестерня двигателя. Это приводит к уменьшению «столкновения» двух шестерен и меньшему износу обеих шестерен. Однако, если на соленоид не поступает достаточно энергии для запуска двигателя, вы слышите «щелчок» соленоида, когда он включает стартер, когда двигатель не работает. Таким образом, это тошнотворное чувство, которое вы испытываете, когда пытаетесь завести машину, когда кабели аккумулятора проржавели или батарея разряжена, — и мое знакомство с системой соленоидов.

Это заставило меня задуматься о работе с лидерами. Некоторые лидеры действуют так же, как Бендикс. Они просто действуют. Они выступают с инициативами, прямо вмешиваются в конфликты между сотрудниками, исправляют политические или процедурные ошибки, приводя в действие собственный мотор. Кажется, мало или совсем не думают об активации «двигателя» их команды или подчиненных до для взаимодействия с «зубчатым кольцом двигателя» — и да, если вам интересно, это работает. Точно так же, как стартер на моем Форде, он делает свою работу. Он надежно запускает двигатель (менеджеров или сотрудников) и может успешно делать это годами. Но, поскольку стартер обеспечивает весь импульс, он также вызывает износ. Нет никакого способа избежать этого результата. Это часть системы. Вы должны быть готовы время от времени «перенашивать» шестерни и устранять повреждения, нанесенные зубьям, время от времени заменять бендикс или, в тяжелых случаях, «разделять двигатель пополам» для замены самого зубчатого венца, потому что стартер больше не заведет двигатель.

Другие лидеры придерживаются другого подхода. Они видят ценность того, что их роль больше похожа на соленоид. Они заставляют свои шестеренки двигаться, но вместо того, чтобы задействовать напрямую, приводя в действие стационарные шестеренки рабочей группы, они тратят время и усилия на работу, чтобы запустить «двигатель». сотрудников или подчиненных, которые двигаются, а затем присоединяют свой собственный импульс к импульсу команды (две шестерни этого человеческого двигателя). Эти лидеры тратят больше времени на общение, выслушивание идей подчиненных, «присмотревшись» к их инновациям или используя такие методы, как стратегическое планирование, внешние консультанты или «рефрейминг», чтобы получить движение, к которому они могут плавно взаимодействовать с системой.

Да, это более сложная система. Да, требуется больше «деталей» и времени, чтобы заставить его работать. Руководителю первого типа это может показаться неэффективным, раздражающим или относящимся к сотрудникам как к детям. Они могут гордиться своей прямотой и могут по-настоящему ценить это в других. Но часто эти же лидеры преуменьшают или игнорируют признаки износа, которые их стиль вызывает у сотрудников, не разделяющих их особый стиль личности. особенно те, где существует непосредственная угроза причинения вреда. Но когда и где это уместно, износ всех частей значительно снижается теми, кто принимает второй стиль руководства. Этот соленоидный процесс снижает риск ненужного конфликта или повышенного сопротивления между двумя системами, которые могут остановить зажигание команды и помешать эффективной работе самого двигателя.

Получите нашу бесплатную электронную книгу: Engaging Your Team: Framework для управления «трудными» людьми.

*P.S. Технически, для любителей механики и тех, кто одержим терминологией, соленоид по-прежнему использует стартер Bendix как часть своей системы. Некоторые будут утверждать, что то, что я называю «стартером» — что может относиться ко всей системе — это бендикс. Таким образом, на моем Ford 8N система стартера включает в себя аккумулятор (и кабели), соленоид и электрический стартер Bendix. (Обновление: другие эксперты отметили, что пуристы утверждают, что у Ford 8N на самом деле вообще нет Bendix. По их словам, у него есть соленоид, стартер и привод стартера, последние две части. (на фото ниже. При всех разногласиях и путанице в отношении этой базовой электрической системы, разве не здорово, что человеческие системы настолько просты… Верно?)

Несколько последних фотографий, чтобы увидеть результат. . .

Недавно окрашенный стартер. Красная часть — стартер. Серебряная часть, которая надевается на стержень стартера и прикрепляется к нему, представляет собой привод стартера, который входит в зацепление с кольцевым приводом. Соленоид был удален, но вы можете видеть болт, к которому прикреплен один конец. Перекрашен и установлен, начните с соленоида, прикрепленного на финальном изображении (ниже).

P.S.: Гэри, внимательный читатель спросил: «А началось ли это?» Вот мой ответ: Гэри, краткий ответ — нет. Но у меня есть еще один «эксперт по тракторам», который обнаружил, что новая батарея, которую я купил месяц назад, имеет «плохой элемент» (о чем свидетельствуют пузырьки на зарядном устройстве — еще одно знание, которое заставляет меня чувствовать себя неадекватно!? ) Так и с новым стартерным приводом. . . и новый аккумулятор. . . это работает ужасно! Вспахал полосу для нового ряда деревьев, перевернул третий огород (арбузный или кабачковый?) и на этой неделе выровнял подъездную дорожку, прежде чем надеть цепи и отвал для снега. Это последний раз, когда я надевал лезвие, но, к счастью, сильная метель не ударила. . . пока что.

Bendix

Bendix: Блог — Снег, лед и слякоть… О боже! (Часть 1)

Снег, лед и слякоть… Боже мой! (Часть 1)

Автор: Фред Андерски
Директор – демонстрации, обучение продажам и обслуживанию

Два вопроса, которые мне часто задают на наших демонстрациях технологий: «Что я могу ожидать от смягчения последствий столкновений на скользких поверхностях?» и «не приведет ли автоматическое торможение к потере управления?» Мой типичный ответ связан с включением ESP (электронной программы стабилизации) как части технологии предотвращения столкновений, чтобы помочь справиться с скользкими зимними ситуациями.

После прохождения контроля устойчивости в Keweenaw Research Center (KRC), нашем зимнем испытательном полигоне в Хоутоне, штат Мичиган, я хорошо знаю, как системы безопасности Bendix® реагируют на скользкие условия. Технология полной стабильности помогла, когда я затормозил в какой-то ситуации, и я полагал, что она будет реагировать точно так же, когда система предотвращения столкновений (CMS) также задействует тормоза.

Логично, верно? Включаю ли я тормоз автомобиля или тормозит система, грузовик должен реагировать одинаково. По крайней мере, так я думал.

И хотя я хорошо знаю, что наши системы безопасности тщательно проверяются в самых разных условиях (упражнения, которые действительно бесконечны), у меня лично не было большого опыта, когда дело доходило до того, как система CMS нажимала на тормоза. на скользкой поверхности.

Итак, в январе 2022 года, во время наших ежегодных зимних испытаний в KRC, у меня была возможность испытать то, что наши инженеры тестировали все это время (что может быть лучше для поиска скользких поверхностей, чем на площадке на дальнем конце). UP в Мичигане в январе!).

Но прежде чем мы перейдем к моему опыту в Хоутоне, давайте заложим основу несколькими быстрыми моментами, чтобы помнить о технологии предотвращения столкновений:

1. Во-первых, технологии CMS помогают смягчить последствия столкновений или снизить их серьезность почти так же, как это сделали бы вы или я — путем уменьшения газа и включения тормозов.

   • Большая разница в том, что мы физически нажимаем на педали и отпускаем их, чтобы включать и выключать тормоза и газ. CMS, с другой стороны, обеспечивает это управление через ту же тормозную систему, но делает это с использованием мехатронного подхода. Он считывает и оценивает ситуацию с помощью датчиков (радары и камеры) и логики (электронный блок управления или ECU). Это глаза и мозг системы CMS — подобно тому, как мы с вами используем наши глаза и мозг, чтобы понять и отреагировать на происходящее.

   • Если система определяет, что столкновение неизбежно, она посылает электронные сигналы на контроллер тормозов, который затем использует мехатронику для уменьшения дроссельной заслонки и включения тормозов. Опять же, это похоже на то, как вы или я читаем и реагируем на ситуацию, разворачивающуюся перед нашим автомобилем.

     • Прежде чем выключить газ и задействовать тормоза, система предотвращения столкновений подает в кабину оповещения о сокращении расстояния между грузовиком и впереди идущим транспортным средством.
     • : Система также выдает предупреждение перед вмешательством. (Другими словами, система предупреждает, что мы должны следить за вещами на случай, если нас что-то отвлечет.)
2. Технологии

   Bendix® Wingman® Advanced™ и Fusion™ основаны на полном контроле стабильности. Полная устойчивость — то, что мы называем Bendix® ESP® и то, что в отрасли известно как ESC (электронный контроль устойчивости) — призвано помочь водителям смягчить опрокидывание, и, , это ключевой фактор 9.0014 , помогают водителям смягчить ситуацию потери управления на мокрой, заснеженной и покрытой льдом поверхности . Как и любая технология безопасности, она призвана помочь водителю — водитель всегда контролирует автомобиль. И важно помнить, что система имеет ограничения. Вы можете ехать слишком быстро и свести на нет его пользу. Тем не менее, создавая технологию предотвращения столкновений поверх системы контроля устойчивости (которая также построена на ABS [антиблокировочная тормозная система]), мы помогаем как водителям, так и системе предотвращения столкновений сохранять контроль при торможении.

Система, как и вы, делает это независимо от того, сухая дорога, мокрая, заснеженная или обледенелая. Я упомянул об этом выше, но важно помнить об этом — технологии безопасности Bendix дополняют методы безопасного вождения. Никакая технология безопасности коммерческого транспорта не заменит опытного, бдительного водителя, отрабатывающего технику безопасного вождения и активное всестороннее обучение водителей. Ответственность за безопасную эксплуатацию автомобиля всегда лежит на водителе.

Разница между тем, что мы с вами делаем, и тем, что делает система, может быть незначительной в зависимости от ситуации. Что происходит, когда мы нажимаем на тормоз на скользкой поверхности? Автомобиль замедляется и в конце концов останавливается. Если начинается занос, вмешиваются системы ABS и контроля устойчивости, чтобы помочь водителю сохранить контроль.

То же самое верно и для системы предотвращения столкновений. Очевидная разница заключается в том, что когда водитель — вы или я — или система предотвращения столкновений тормозит на скользкой поверхности, а не на сухой, транспортному средству требуется больше времени и большее расстояние, чтобы остановиться. Это стоит повторить — время и расстояние имеют решающее значение для торможения на скользком покрытии.

Чему мы научились, путешествуя по великому белому северу? Мы представим эти идеи во второй части.

Поделиться этой записью в блоге:
• Фейсбук
• Твиттер
• LinkedIn

Блог Bendix

Техническая и отраслевая информация от НАШИХ экспертов.

Bendix представляет новую систему безопасности Wingman Fusion на выставке Mid-America Trucking Show

Wingman Fusion интегрируется с SafetyDirect, записывая видео о превышении скорости второго уровня (+10 миль в час), которое активируется функцией Fusion Alert & Action о превышении скорости. Этот график и видеозапись показывают, что автомобиль, оборудованный Wingman Fusion, двигался со скоростью 61,5 миль в час, когда он проехал знак ограничения скорости 45 миль в час — достаточно быстро, чтобы вызвать событие превышения скорости второго уровня, которое было зафиксировано на SafetyDirect для просмотра и анализа.

Bendix Wingman   Fusion, новаторская интеграция передовых технологий безопасности, теперь доступна от Bendix Commercial Vehicle Systems LLC, предлагая эксклюзивные новые возможности и непревзойденную производительность автопаркам и водителям Северной Америки. Компания Bendix, североамериканский лидер в разработке и производстве систем активной безопасности и торможения для коммерческого транспорта, представила систему безопасности нового поколения на выставке Mid-America Trucking Show (MATS) в Луисвилле, штат Кентукки.

Wingman Fusion сочетает проверенный набор передовых технологий безопасности Bendix — радар, камеру, тормоза автомобиля и SafetyDirect от Bendix CVS — в комплексную систему помощи водителю, более мощную, чем любая другая система или комбинация технологий безопасности на рынке коммерческих автомобилей сегодня. . С несколькими датчиками, совместно использующими и подтверждающими ситуационные данные, новая система Bendix делает возможным торможение транспортного средства на стоянке, а также предупреждение о превышении скорости и принятие мер — революционные функции, эксклюзивные для рынка коммерческих автомобилей Северной Америки. Больше и лучше данных в сочетании с новыми мощными вычислениями также открывают новые уровни производительности, значительно улучшая существующие функции.

«Wingman Fusion представляет собой новаторский технологический прорыв, который представляет собой гораздо больше, чем просто набор его частей», — говорит Скотт Беркхарт, вице-президент Bendix по продажам, маркетингу и развитию бизнеса. «Он предлагает всеобъемлющий, более эффективный вариант безопасности для автопарков, который поддерживается одним передовым производителем с 85-летней историей повышения безопасности на дорогах».

Bendix Wingman   Fusion объединяет технологии компонентов и систем Bendix, проверенных на дорогах, в том числе систему полной стабилизации Bendix ESP Electronic Stability Program, Bendix Wingman Advanced — технологию предотвращения столкновений и систему предупреждения о выходе из полосы движения AutoVue от Бендикс CVS. Построенный на этих существующих технологиях, Wingman Fusion собирает данные с помощью радара, видео и тормозов автомобиля, создавая очень подробную и точную картину данных, достижимую благодаря глубокой мультисистемной интеграции.

Первые новинки Wingman Fusion

Тормозная способность Wingman Fusion на стационарных автомобилях стала возможной благодаря объединению данных радара и камеры для подтверждения впереди идущего автомобиля и активируется на скорости выше 15 миль в час. Когда система окончательно распознает большой неподвижный металлический объект на полосе движения как транспортное средство, она уведомляет водителя за 3,5 секунды до возможного столкновения. Если водитель не предпринимает никаких действий, чтобы избежать или смягчить это потенциально серьезное столкновение, система может автоматически задействовать тормоза, чтобы помочь уменьшить серьезность или, возможно, полностью избежать потенциального столкновения. Если данные системы окончательно не распознают неподвижный объект как транспортное средство, она предупредит водителя за 3 секунды до потенциального столкновения без автоматического торможения.

«Полезность торможения неподвижного транспортного средства лучше всего проиллюстрировать, представив заглохший автомобиль или полосу остановившегося транспорта, которые не сразу распознаются даже опытным водителем-ветераном», — говорит Т. Дж. Томас, директор Bendix по маркетингу и решениям для клиентов. , Группа управления. «Без автоматического оповещения и торможения Wingman Fusion может быть слишком поздно, чтобы предотвратить столкновение».

Предупреждение о превышении скорости и действие Wingman Fusion можно активировать на скорости 37 миль в час или выше. Камера системы используется для считывания знаков ограничения скорости на обочине, работая в тандеме с Bendix ESP, чтобы предупредить водителя, когда транспортное средство перемещается на указанное расстояние сверх установленной скорости. предел. Система обеспечивает два настраиваемых уровня вмешательства: Первый уровень, изначально установленный на 5–9миль/ч сверх лимита, подается звуковое предупреждение; уровень два, если транспортное средство движется со скоростью 10 миль в час или более сверх ограничения, представляет собой звуковой сигнал, сопровождаемый односекундным сбросом дроссельной заслонки двигателя. Кроме того, для второго уровня уведомление о серьезном событии отправляется в бэк-офис автопарка через SafetyDirect   от Bendix CVS, где его можно использовать для обучения и анализа. Автопарки могут использовать диагностическое программное обеспечение Bendix ACom для настройки порогов скорости первого и второго уровня.

Развитие успеха

Постоянно собирая, обмениваясь и подтверждая информацию, Wingman   Fusion использует вместе радар и камеру для обнаружения потенциально угрожающих объектов, как стационарных, так и движущихся. Это значительно улучшает их индивидуальную производительность и существенно снижает количество ложных предупреждений или активаций при их совместной работе.

Радар превосходно определяет расстояние, скорость и угол наклона объектов в зоне перед автомобилем, охватывая примерно 22-градусную дугу протяженностью около 500 футов. Радар хорошо проникает в визуально сложные условия, такие как снег, дождь , туман и дым. Для сравнения, камера охватывает немного более короткую, но гораздо более широкую дугу — около 42 градусов на 300 футов — и визуально обнаруживает объекты. Камера оснащена процессором Mobileye System-on-Chip EyeQ с усовершенствованными алгоритмами обнаружения объектов, адаптированными для коммерческих транспортных средств. Вместе эти компоненты дополняют друг друга, определяя размер, положение полосы движения и аналогичные критические характеристики объекта. Комбинация этих различных технологических входов обеспечивает большую часть расширенных функций Wingman Fusion, что приводит к лучшему предотвращению столкновений, приоритизации предупреждений и интеграции ранее отдельных технологий.

При срабатывании более медленно движущегося впереди транспортного средства объединенные данные видео, радара и торможения Wingman Fusion генерируют более быструю реакцию на ситуацию, чем обычно может обеспечить система, полагающаяся на неинтегрированные входные данные. Во время возможного столкновения это позволяет Fusion потенциально снизить скорость автомобиля в два раза по сравнению с более ранними системами.

Благодаря большому количеству входных данных и мощным вычислительным ресурсам, которые уже сводят к минимуму ложные предупреждения, Wingman Fusion делает еще один шаг вперед и добавляет функцию определения приоритетов предупреждений. Если одновременно требуется несколько предупреждений — например, предупреждение о выходе из полосы движения и предупреждение о столкновении, — система упорядочивает их в порядке важности и доводит до водителя только самое важное предупреждение, сводя к минимуму возможность отвлечения внимания.

Оповещения о превышении дистанции и предупреждение о выходе из полосы движения, которые ранее были доступны как функции в отдельных технологиях безопасности Bendix, теперь интегрированы в Wingman Fusion, а также для предупреждения водителей о потенциально опасных ситуациях. При движении слишком близко к движущемуся впереди транспортному средству система подает звуковой сигнал, который замолкает, когда разрыв с впереди идущим транспортным средством увеличивается. Эта функция настраивается в соответствии с различными эксплуатационными потребностями автопарка. Предупреждение о выходе из полосы движения с питанием от камеры подает звуковой сигнал, если автомобиль движется со скоростью 37 миль в час или выше и покидает свою полосу без включения указателя поворота.

Путь к Wingman Fusion

Система Bendix ESP, представленная в 2005 году, стала первым решением, обеспечивающим полную устойчивость, широко доступным для североамериканского рынка коммерческих автомобилей, которое обеспечивает устойчивость к крену и курсовую устойчивость за счет дополнительных датчиков, а также вмешательства в работу дроссельной заслонки и торможения. Его технология служит основой для постоянного совершенствования систем активной безопасности Bendix.

Системы Wingman были запущены в 2009 году вместе с Wingman ACB – Active Cruise with Braking и усовершенствовались с запуском в 2011 года Wingman Advanced, в котором была представлена ​​технология предотвращения столкновений. Wingman Fusion знаменует собой еще один шаг вперед благодаря интеграции радара, камеры и технологии торможения нового поколения, которые работают вместе, как никогда раньше.

Этот непрерывный прогресс и развитие Wingman Fusion как естественного развития существующих систем помощи водителю Bendix означает, что система была разработана для обеспечения собственных резервных планов: если камера выйдет из строя, радар Fusion сохранит расширенные функции Wingman, включая предотвращение столкновений. .

Как и входящие в его состав системы, Wingman Fusion полностью интегрируется с веб-порталом Bendix SafetyDirect , чтобы предоставить операторам автопарка всестороннюю обратную связь о парке и водителях, включая видеозаписи тяжелых событий.

Wingman Fusion доступен для всех основных североамериканских производителей грузовиков класса 8 для интеграции в платформы их транспортных средств.

«Необходимость всестороннего, упреждающего обучения водителей и безопасных, внимательных водителей, практикующих безопасное вождение, не может быть заменена никакими технологиями, какими бы передовыми они ни были», — говорит Томас. «Но во время обширных испытаний и демонстраций Wingman Fusion автопарки и водители регулярно давали невероятно положительные отзывы о потенциале системы для улучшения работы автопарков, обучения водителей и, что для всех нас важнее всего, безопасности на дорогах».

Томас отмечает, что технологии безопасности Bendix дополняют методы безопасного вождения и не предназначены для поощрения агрессивного вождения. Ответственность за безопасную эксплуатацию автомобиля всегда лежит на водителе.

Wingman Fusion является последним дополнением к постоянно растущему портфелю технологических разработок Bendix, которые обеспечивают безопасность, а также четыре другие области, критически важные для успеха флота: мощность торможения, полезную информацию, надежность и экономию топлива.

Volvo Active Driver Assist Now Standard on Volvo VNR, VNL Models

Growing Adoption of Bendix Wingman Fusion Points to Future of Driver Assistance Systems

Benix Windshield-Mounted Cameras Permanently Acceptable Under FMCSA Rules

Bendix Wingman Fusion поставляется с завода на грузовиках Peterbilt 579 и 567

Bendix продолжает совершенствовать автоматизацию по мере увеличения производства тормозной системы

ATLANTA — Поскольку Bendix уступает место увеличению производства тормозной системы, компания по производству систем безопасности для коммерческого транспорта планирует выпуск следующего поколения автоматизированных технологий безопасности для современного флота.

Популярность ADB22X — компания Bendix уже произвела более 3 миллионов пневматических дисковых тормозов — стала основным фактором, повлиявшим на решение о расширении производства колесных дисков Bendix Spicer Foundation Brake в Кентукки, заявили руководители во время обширной Пресс-конференция Bendix на Североамериканской выставке коммерческих автомобилей (NACV) на этой неделе.

130 000 кв. футов. дополнение добавит третью производственную линию ADB, четыре обрабатывающих центра для суппортов ADB и расширенные возможности инженерных испытаний. В сентябре этого года компания начала работу в Боулинг-Грин.

Бендикс не остановился тормозами. Компания систем безопасности поделилась рядом обновлений продуктов и объявлений на NACV, в том числе с акцентом на автоматизацию.

«Что старое, то снова новое», — сказал Кевин Романчок, директор @Bendix_CVS по eMobility, в то время как индустрия коммерческих автомобилей ускоряет электрификацию. #NACVShow2019#NACV pic.twitter.com/IWHLyP6pl8

— Джош Фишер (@TrucksAtWork) 30 октября 2019 г.

Wingman Fusion: следующее поколение

Bendix Wingman Fusion выпустит обновления аппаратного и программного обеспечения для обеспечения новых функций предотвращения столкновений и помощи водителю, объявила компания. Эти обновления будут включать в себя ассистент движения в пробке, ассистент движения по шоссе и оповещения о пешеходах/велосипедистах, а также такие функции рулевого управления, как ассистент удержания в полосе движения и центрирование полосы движения. Эти новые компоненты поддерживают функции вождения SAE Level 2.

Компания Bendix закладывает основу для будущей интеграции с электронными тормозными системами (EBS) и повышения безопасности водителя, транспортного средства и дорожного движения. Ожидается, что новые возможности станут доступны в ближайшие два года. Система использует радар и камеры Continental.

«Это важный шаг на пути к более автоматизированным транспортным средствам и представляет собой самую глубокую и наиболее эффективную интеграцию на сегодняшний день передней камеры Fusion, переднего и бокового радаров, а также тормозной системы и системы рулевого управления Bendix», — сказал Т. Дж. Томас. , директор Bendix по маркетингу и клиентским решениям для управления. «Благодаря значительному повышению производительности радара и камеры, что также позволяет значительно улучшить обнаружение объектов, включая дорожные знаки, мы улучшаем все существующие функции Fusion и открываем множество дополнительных функций, вплоть до SAE Level 2, таких как Highway Assist».

Bendix Wingman Fusion будет использовать передний радар и камеру, а также боковой радар от Continental, который имеет глобальное партнерство с материнской компанией Bendix, Knorr-Bremse Group, для разработки передовых систем помощи водителю (ADAS).

Fusion собирает информацию с радара, видео и тормозной системы транспортного средства, комбинируя и перепроверяя информацию для создания очень подробной и точной картины данных вокруг транспортного средства.

«Это одни из самых эффективных радаров и камер в индустрии коммерческих автомобилей в Северной Америке, и теперь мы объединяем их с технологиями торможения и рулевого управления Bendix», — сказал Томас.

Какое будущее у автоматизированных транспортных средств? «Избыточность», — говорит Кевин Романчок из @Bendix_CVS. #NACVShow2019 #NACV #ADAS pic.twitter.com/bx9wbbZnOj

— Джош Фишер (@TrucksAtWork) 30 октября 2019 г.

Следующее поколение системы Lane Centering от Wingman Fusion будет объединять камеру и системы рулевого управления, чтобы помочь удерживать транспортное средство в центре вдоль предполагаемого пути движения, в то время как Lane Change Assist будет контролировать стороны тягача с прицепом относительно дорожной разметки. Боковой радар также активирует оповещения о пешеходах/велосипедистах и ​​обратную связь.

Система помощи при движении по шоссе включается, когда установлен активный круиз-контроль Fusion с торможением: автомобиль не только будет поддерживать дистанцию ​​с движущимся впереди автомобилем, что повышает безопасность, но также будет автоматически приближаться к центру и следовать по заданной траектории, чтобы помочь грузовик и прицеп должны оставаться в пределах намеченной полосы движения. Водителю нужно будет держать руки на руле, но система снизит утомляемость водителя, связанную с микрорегулировками, необходимыми во время обычного вождения. Это особенно полезно в условиях легкого и умеренного трафика, когда врезки и изгибы дороги могут утомить водителя в течение долгого рабочего дня.

В дополнение к Highway Assist, Traffic Jam Assist дополнительно помогает водителю, когда движение становится интенсивным, так как система помогает водителю рулить и тормозить на низких скоростях, когда скопление транспорта вызывает замедление. Предстоящие версии Fusion сохранят возможности более ранних версий системы: оповещения о стационарных объектах, оповещения о превышении скорости и вмешательстве, предупреждение о выходе из полосы движения и оповещения о приоритетах, чтобы помочь водителю меньше отвлекаться.

Fusion также может обеспечить улучшенное смягчение последствий столкновения сзади и торможение неподвижного автомобиля, а также автоматическое экстренное торможение в нескольких полосах движения, торможение при выезде с шоссе, ACB (активный круиз с торможением), Stop & Driver Go и ACB Auto-Resume. Fusion способен обеспечить полную мощность торможения трактора, что в сочетании с более ранним обнаружением объектов может помочь снизить скорость транспортного средства на целых 50 миль в час при столкновении с неподвижными и медленно движущимися транспортными средствами. Технология Lane Keeping Assist означает, что если водитель намеревается сменить полосу движения при обнаружении транспортного средства, Fusion сможет обеспечить тактильную обратную связь и сопротивление рулевого управления. Поскольку Bendix Wingman Fusion построен на основе системы полной стабилизации Bendix ESP Electronic Stability Program, он также помогает водителям избежать дополнительных аварийных ситуаций, включая опрокидывание и потерю управления. Данные о событиях, включая видео, могут передаваться по беспроводной сети для обучения водителей и анализа их персоналом по безопасности автопарка.

Усовершенствования технологии пневматических дисковых тормозов

С 2014 года доля рынка пневматических дисковых тормозов в Северной Америке удвоилась и составляет более 25%, при этом, по данным компании, на Bendix ADB22X приходится около 80% этой доли.

По мере роста внедрения технологий в области колес Bendix продолжает совершенствовать пневматический дисковый тормоз ADB22X с помощью шлицевого диска Bendix. Компания также представляет датчик износа колодок на всех версиях ADB22X, как было объявлено на NACV.

«Существует множество причин, по которым мы поставили на дороги более 3 миллионов пневматических дисковых тормозов Bendix; и в следующем году мы ожидаем увидеть ADB почти на 35% колесных арок класса 6-8 в Северной Америке», — сказал Кит Маккомси, директор по маркетингу и клиентским решениям Wheel-End в Bendix Spicer Foundation Brake. «К этим причинам, конечно же, относятся безопасность, тормозной путь и надежность, а также увеличенное время безотказной работы, но мы считаем, что во многом наш успех также связан с постоянными постепенными усилиями по оптимизации ADB22X с тех пор, как мы начали его производить почти 15 лет. назад.»

В начале 2019 года компания Bendix усовершенствовала ADB22X, в том числе новый механизм регулировки для повышения устойчивости к вибрации и улучшения рабочего зазора между трением и ротором.

Изменения, внесенные ранее в этом году, также включали соединение ADB22X с долговечной фрикционной колодкой пневматического дискового тормоза Bendix BX276. Накладка BX276, которая включает в себя дополнительные 2 миллиметра трения по сравнению со своим предшественником (BX275), увеличивает полезный объем на 8% и снижает скорость износа на 40% при более высоких температурах, чем его предшественник.

Новый датчик износа тормозных колодок ADB доступен для всех версий ADB22X в качестве нового оборудования от производителей грузовиков и прицепов, а также в комплектах послепродажного обслуживания. Эта технология снижает затраты на техническое обслуживание за счет оповещения автопарков с помощью телематики, когда колодки ADB приближаются к замене. Это избавляет технических специалистов от необходимости постоянно измерять трение, что позволяет автопаркам оптимизировать графики замены трения. Это также помогает автопаркам защитить дорогостоящие компоненты ADB, такие как роторы, от повреждения изношенными колодками.

No related posts.
