Что такое байонетный разъем для сварки и как его использовать?
Екатерина
Время чтения: 3 минуты
Сварочный кабель призван подводить электричество к держателю и производить сварку. Важнее сварочного кабеля разве что кабель питания, поскольку без него аппарат вообще не будет работать. Поэтому к выбору сварочного кабеля нужно подойти с умом.
Для сварки используются самые разнообразные кабели, а значит и разъемы для сварочных кабелей тоже могут быть разными. Выбирая кабель нужно обращать внимание на тип разъема. От этого будет зависеть надежность соединения кабеля с аппаратом и качество передачи тока. Один из наиболее надежных разъемов — байонетный. В этой статье мы расскажем, что такое байонет и какие есть достоинства у байонетного соединения.
Содержание статьи
- Общая информация
- Достоинства и недостатки
- Как использовать
- Вместо заключения
Общая информация
Байонетное соединение (он же байонет) — это тип соединения, схема которого показана ниже.

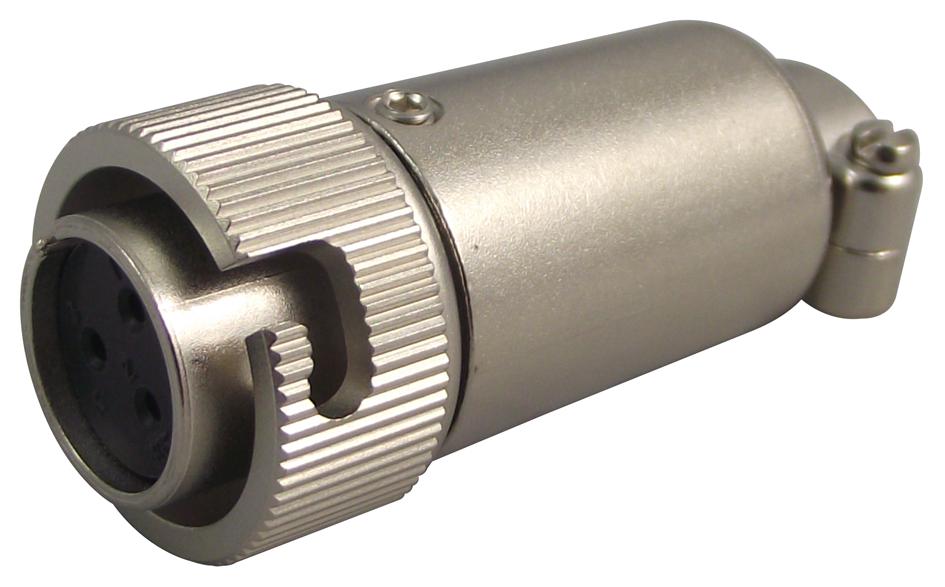

Такой тип соединения выполняется путем смещения штекера относительно разъема, пока штекер не попадет в паз. Чтобы разъединить два провода с байонетом нужно провернуть штекер в обратном направлении.
Чтобы использовать такие соединители нужен штекер для сварочного прибора и гнездо. Штекер часто называют просто кабельный разъем или «папа», а гнездом называют панельные разъемы. Кабели байонетного типа можно использовать для подключения кабеля к сварочному аппарату и для соединения двух кабелей друг с другом.
Байонетное соединение используется во многих сферах. Вы встретите байонеты на пожарной станции, где подобным образом соединяются пожарные рукава. Так же байонеты используются для соединения объективов с тушкой фотоаппарата. Такой байонет несколько отличается от описанного выше. Поскольку он имеет ряд дополнительных рычажков и пазов. Но суть остается такой же.
В сварочной сфере байонеты используются для соединения двух кабелей или кабеля с аппаратом для высокочастотной передачи тока.
Достоинства и недостатки
У кабелей с байонетным соединением есть много преимуществ. И связаны они с конструкцией такого соединения.
Прежде всего, благодаря байонету удается добиться по-настоящему надежного соединения сварочного аппарата и кабеля. Ведь соединение остается неразъемным до той поры, пока вы не провернете штекер. Фиксация кабеля и аппарата (или двух кабелей) осуществляется без применения существенной физической силы.
Читайте также: Все, что вам нужно знать о сварочном кабеле
За счет надежной фиксации также отмечается высокое качество передачи тока. Сварка с применением байонетных кабелей куда качественнее.
Но не обошлось и без недостатков. Первый недостаток — это высокая цена. Кабели с байонетным разъемом и штекером стоят дороже, чем иные типы кабелей. И это неудивительно, ведь их строение куда сложнее.
Второй недостаток — это несовместимость со сварочным аппаратом. Бывает, что для сварочного аппарата совершенно не подходят байонетные кабели, а вы хотите их использовать.
В таком случае нужно докупать переходники или просто отказываются от кабелей с байонетным соединением.
Как использовать
Вместо заключения
Байонетный тип соединения один из самых надежных и качественных. Мастера отмечают, что при использовании байонетных разъемов и штекеров качество подачи тока существенно улучшить, как и сама сварка. Конечно, такие кабели стоят недешево. Но и служат они в два раза дольше, чем другие типы кабелей.
А какие кабели используете вы? Применяли ли вы когда-нибудь байонетные разъемы в своей работе? Расскажите о своем опыте в комментариях ниже. Он будет полезен для новичков. Желаем удачи в работе!
Похожие публикации
Фильтр с байонетным соединением | Обзор КапиталЪ
В первой части статьи «Байонетное соединение фильтров» была приведена краткая историческая справка о том, что такое байонетный разъем, и рассмотрены панорамные маски для противогазов серии UNIX с байонетным креплением фильтров.
В данной статье рассмотрим изолирующие полумаски для респираторов серии UNIX.
Полумаски изолирующие с байонетным соединением фильтров
Полумаска в комплекте с фильтрами обеспечивает защиту органов дыхания от воздействия вредных веществ, находящихся в воздухе рабочей зоны, таких как газы, пары, аэрозоли, пыль и другие.
Байонетная система присоединения фильтров – это быстрая и надежная система крепления фильтров одним щелчком, которая позволяет присоединять противогазовые, комбинированные и противоаэрозольные фильтры.
Полумаски UNIX 1000 и UNIX 1100
- Полумаски UNIX 1000 и UNIX 1100 идентичны за исключением материала корпуса полумаски, соприкасающегося с лицом: подмасочник UNIX 1000 выполнен из термопластичного эластомера, а UNIX 1100 — из силикона. Силиконовое исполнение UNIX 1100 обеспечивает повышенную прочность и эластичность полумаски, а также нормальную температуру кожи лица при воздействии высоких и низких температур
- Удобная и быстрая система регулирования ремней оголовья обеспечивает надежную фиксацию полумаски в нужном положении
- Минимальное давление и плотное прилегание к лицу за счет эластичного материала
- Наличие защитного экрана предотвращает возможное повреждение лепестка клапана выдоха
- Совместимость с закрытыми очками, наушниками, касками и щитками сварщика
- Удобство обслуживания за счет разборной конструкции съемного защитного экрана и съемного внутреннего каркаса
- Три размера (роста) полумаски: 1, 2, 3
- Наличие размеров обеспечивает удобство подбора полумаски для людей с различными размерами и формой лица
- Масса полумаски UNIX 1000 – не более 130 грамм
- Масса полумаски UNIX 1100 – не более 136 грамм
- Гарантийный срок хранения – 5,5 лет
- Производитель АО «Сорбент»
Полумаска UNIX 2100
- Материал корпуса полумаски – силикон
- Силиконовое исполнение UNIX 2100 обеспечивает повышенную прочность и эластичность полумаски, а также нормальную температуру кожи лица при воздействии высоких и низких температур
- Удобная и быстрая система регулирования ремней оголовья обеспечивает надежную фиксацию полумаски в нужном положении
- Система крепления оголовья позволяет быстро и легко снимать и надевать полумаску, не снимая при этом наголовник и другие используемые СИЗ: каску, наушники, щиток
- Плотное прилегание к лицу при минимальном давлении за счет анатомически правильного обтюратора из силикона
- Наличие защитного экрана предотвращает возможное засорение, повреждение и примерзание лепестка к седловине клапана выдоха
- Выдох направлен вниз, что исключает воздействие потока воздуха на рабочую поверхность
- Защитный экран снабжен рычагом с закрепленными ремнями оголовья для быстрого снятия и надевания полумаски, не снимая наголовника
- Фиксированная форма внутреннего каркаса препятствует деформации полумаски
- Совместимость с закрытыми очками, наушниками, касками и щитками сварщика
- Удобство обслуживания за счет разборной конструкции съемного защитного экрана и съемного внутреннего каркаса
- Три размера (роста) полумаски: 1, 2, 3
- Наличие размеров обеспечивает удобство подбора полумаски для людей с различными размерами и формой лица
- Масса полумаски UNIX 2100 – не более 145 грамм
- Гарантийный срок хранения – 5,5 лет
- Производитель АО «Сорбент»
Продукция завода «СОРБЕНТ» давно зарекомендовала себя на рынке средств индивидуальной защиты.
Предприятие с большой историей уже несколько десятилетий поставляет высококачественные, надежные изделия для нужд промышленного персонала и гражданской обороны.
Линейка UNIX не стала исключением — маски, полумаски, фильтры и комплектующие являются ярким примером программы импортозамещения в действии. Высокое качество продукции подтверждено сертификатами, контролем качества на всех этапах производства и протоколами испытаний, а её стоимость в 2-3 раза ниже, по сравнению с импортными аналогами. Кроме того, все средства защиты на 90% изготавливаются из отечественных материалов и имеют заключения о подтверждении производства на территории РФ.
Круглые соединители с байонетным соединением
Обновлено: 24 февраля 2022 г.
В обзоре продукции на этой неделе представлены байонетные круглые соединители от ведущих поставщиков, многие из которых идеально подходят для использования в промышленных, военных, аэрокосмических и транспортных приложениях.
Круглые соединители с байонетным соединением
Байонетные соединители с обратным байонетным соединением ITT Cannon представили механизм обратного байонетного соединения на рынке и получили широкое признание как самые прочные, надежные и универсальные модели VG9.Доступны разъемы 5234, которые обеспечивают проверенную на практике производительность в критических суровых условиях в промышленности, приборостроении, железнодорожном, нефтегазовом, тяжелом оборудовании, коммерческой и военной аэрокосмической, оборонной технике и на рынках медицины. Серия обеспечивает быстрое и простое сопряжение и разъединение, обеспечивает звуковое и визуальное подтверждение правильного сопряжения, демонстрирует лучшие в своем классе характеристики экранирования и исключительную устойчивость к ударам и вибрации, температурам от -55°C до +125°C и загрязнений, включая топливо, смазочные материалы и другие жидкости. Серия CA Bayonet предлагает полный спектр VG95234 варианта, а также одно из самых широких и разнообразных коммерческих расширений портфолио, и доступно в 12 размерах корпуса (от #10SL до #36) и 140 компоновках с 65 обжимными, паяными или печатными контактами.
Он также предлагает решения для защиты от воздействия окружающей среды со степенью защиты IP69k, а также широкий ассортимент аксессуаров и материалов покрытия, соответствующих RoHS, включая единственную одобренную VG альтернативу кадмию (A239) и запатентованное компанией покрытие Blue Generation (A240). не менее 500 циклов сопряжения и доступны в кратчайшие сроки через глобальную партнерскую сеть ITT Cannon.
Байонетные соединители Binder серии NCC для медицинских применений доступны в конфигурациях кабельного соединителя с креплением на месте и соединителя для монтажа на панели с механизмом байонетного замка, который обеспечивает быструю и легкую сборку и обеспечивает надежное соединение. Серия отличается легким пластиковым корпусом, не содержащим DEHP, защитой IP67 и восемью позолоченными латунными контактами, рассчитана на 175 В, 2 А и минимум 5000 циклов сопряжения при рабочих температурах от -25°C до +85°C. Кабельные соединители Bayonet NCC имеют эргономичный дизайн с 19Диаметр 0,9 мм, выводы под пайку и три диапазона размеров кабельных выводов в диапазоне от 2,5 до 8 мм обеспечивают степень защиты IP67 при правильном соединении и правильной фиксации.
Разъемы Bayonet NCC для панельного монтажа имеют форм-фактор диаметром 17,6 мм с выводами под пайку/пайку погружением и обеспечивают степень защиты IP67 даже в несоединенном состоянии. Пластиковые детали для обоих стандартно имеют серовато-белый цвет (похожий на RAL 9002), но по запросу доступны и другие цвета.
Высокомощные, быстроразъемные круглые соединители Smiths Interconnect серии HBB сочетают в себе возможности работы с большими токами (до 500 А) с компактной, прочной и удобной конструкцией, обеспечивая исключительную производительность в жестких условиях эксплуатации в аэрокосмической и оборонной промышленности. , авиация, транспорт, промышленность, автомобилестроение, альтернативная энергетика, нефтегазовый рынок, включая электроприводы, применяемые в оборонной и беспилотной технике, системах авионики, железнодорожном транспорте и промышленном оборудовании. Серия отличается прочным металлическим или пластиковым корпусом со степенью защиты IP69.K при сопряжении, поляризованная конструкция, упрощающая сборку и обеспечивающая простое техническое обслуживание и быструю замену, соединение с нажимным замком и быстроразъемное соединение, байонетные механизмы разъединения для простоты использования, а также высоконадежные гиперболоидные контакты Hypertac, обеспечивающие минимальное контактное сопротивление как 0,05 мОм, что помогает снизить резистивные потери, упростить задачу управления тепловым режимом и обеспечить лучшее управление мощностью в меньшем пространстве с меньшей общей массой.
Серия доступна в одно-, двух- и трехполюсных вариантах, рассчитанных на стандартные токи 300 и 500 А или 750 А по запросу, а также с дополнительным экранированием электромагнитных/радиочастотных помех на 360°.
На складах RS Components Americas имеются металлические и пластиковые соединители SOURIAU серии UTG для тяжелых условий эксплуатации, включая промышленную робототехнику, железнодорожные транспортные системы и архитектуры «оптоволокно до дома» и «волокно до антенны» (FTTH и FTTA). . Соединители серии UTG имеют экономичный, легкий и устойчивый к ультрафиолетовому излучению пластиковый корпус UL94 V-0 с прочным металлическим механизмом байонетного соединения на одну треть оборота, который обеспечивает быстрое и простое соединение и разъединение, обеспечивает звуковое подтверждение правильного соединения и использует уплотнение IP65. Эта серия также предлагает схемы смешанного сигнала и питания, демонстрирует надежную устойчивость к механическим ударам и вибрации и рабочим температурам от -55 ° C до + 125 ° C, рассчитана на 500 циклов сопряжения и соответствует требованиям REACH и RoHS.
является совместимым и взаимозаменяемым с решениями серии SOURIAU UTO, UTP и UTS. Разъемы серии UTG доступны в восьми размерах корпуса (#10–24) и 17 компоновках с контактами Trim Trio от 2 до 48 и аксессуарами, включая кабельные зажимы и сальники, металлические термоусадочные чехлы, пылезащитные колпачки и прокладки. Варианты контактов включают механически обработанные или штампованные и формованные конструкции четырех размеров (№ 20, 16, 12 и 8), а также стандартные или первоклассные, окончательные (FMLB) стили, различные материалы покрытия и номиналы до 44A.
Компания BTC Electronic Components предлагает герметичные сосуды Glenair серии 803 Mighty Mouse, которые имеют прочную, сверхминиатюрную и легкую конструкцию с механизмами байонетного запирания с нажимным соединением и четвертьоборотным замком и идеально подходят для использования в легких условиях, общего назначения. целевые приложения для быстрого подключения и отключения, включая портативные военные и коммерческие радиостанции, датчики, испытательное оборудование и средства диагностики автоспорта.
Стандартные конструкции имеют восемь типоразмеров (№ 5–14) из пассивированной или никелированной нержавеющей стали 304L в конфигурациях с контргайкой и фланцевым креплением с обычной или альтернативной (X, Y, Z) шпонкой, изоляторы из плавленого стекловолокна, фторсиликоновые уплотнения, обеспечивают защиту от брызг и устойчивость к большинству химикатов, а также до 55 позолоченных контактов из сплава железа (сплав 52) припоя или хвостовиков из поликарбоната пяти размеров (№ 23–8), но материалы корпуса из титана и иконеля доступны по запросу. . Серия демонстрирует межкорпусное сопротивление 50 мОм, максимальная скорость утечки гелия 1 x 10 -7 куб.см/сек при вакууме 1 атм и неплохой защите от электромагнитных помех, выдерживает удар до 300 г и случайную вибрацию 37 г, рассчитан на 500 В переменного тока, 3–33 А и 500 циклов сопряжения при рабочих температурах от -65 °C до +200°С.
Новые коннекторы серии Talon Mini TB от Positronic имеют миниатюрный форм-фактор с рифленым четвертьоборотным байонетным механизмом соединения, обеспечивающим звуковое и тактильное подтверждение правильного сопряжения, а также гибридные вставки, предназначенные для расширения пределов мощности и производительности.
в критически важных военных и аэрокосмических приложениях. Особенности включают алюминиевые корпуса, покрытые химическим никелем, черные, безгалогенные, поляризованные LCP-изоляторы с пяти- и шестиконтактной компоновкой, комбинацию контактов из медного сплава № 18 и № 22 с золотым покрытием, 0,76 мкдюйм или 1,27 мкдюйм. из золота и полка для обвязки на 360° рядом с выходом провода, а также совместимость с UL95 V-0, FAE 25-853(a) и FAR 25-855(d) стандарты горючести, дыма и токсичности. Новая серия TB рассчитана на 14 А (питание), 3 А (сигнал) и 500 циклов сопряжения при рабочих температурах от -55°C до +125°C и может быть выполнена для обеспечения защиты IP65 в конфигурациях кабель-кабель. с литьевым формованием или термоусадочной трубкой.
Обратные байонетные соединители Amphenol Industrial серии GT были первоначально разработаны для использования в военных целях, но в настоящее время широко используются в коммерческих, геофизических, аэрокосмических, наземных и судовых приложениях и являются предпочтительными соединителями для приложений общественного транспорта.
Серия разъемов для тяжелых условий эксплуатации оснащена быстроразъемными корпусами из алюминия или нержавеющей стали, которые обеспечивают звуковое, тактильное и визуальное подтверждение правильного соединения, имеют степень защиты IP67 при соединении и прочно выдерживают удары, вибрацию и рабочие температуры от -55 °. C до +125°C с неопреновыми и негорючими, малодымными вставками или до +200°C с вставками из витона. Дополнительные варианты включают настенную розетку, встроенную розетку, прямую вилку и розетку с контргайкой, стили корпуса из цинкового сплава, не содержащего кадмия, или различных коммерческих материалов для покрытия, модели вставок SAE AS50151, посеребренные или позолоченные контакты с обжимом или припоем. разъемы, контакты RADSOK для увеличения допустимой нагрузки до 50 % и упругое соединение крышки для дополнительной защиты от повреждений и увеличения поверхности захвата. Разъемы серии GT также совместимы с существующими разъемами VG9.Разъемы 5234, признанные UL и рассчитанные как минимум на 2000 соединений, легко доступны через авторизованных дистрибьюторов, включая Avnet и Heilind Electronics.
Розетки Siemon Gen2 (G2) Ruggedized Z-MAX сочетают в себе премиальную производительность и процесс подключения розеток RJ45 Z-MAX для медных соединений с проверенными прочными корпусами с байонетным соединением на четверть оборота, герметизированными по стандарту IP66 или IP67 для использования в суровых условиях. -применения в окружающей среде, включая больницы, лаборатории и предприятия пищевой промышленности. Уплотнительные механизмы защищают как вилки, так и розетки от пыли, влаги, вибрации и обычных чистящих химикатов, а простой соединительный механизм устраняет потенциальные ошибки сопряжения и устанавливает новый эталон для самой быстрой скорости заделки UTP и экранированных розеток Cat 6a. Розетки G2 Z-MAX состоят из прочного корпуса, прокладки, стопорной гайки, модуля розетки/терминала и фиксирующего зажима и предназначены для вставки с передней стороны лицевой панели, а стопорная гайка расположена позади нее, чтобы поддерживать использование. агрессивных стопорных гаек, которые легче полностью затянуть вручную без использования инструментов.
Они могут подключать одножильный кабель 26–23AWG и многожильный кабель 26AWG с проводниками диаметром до 0,60 мм и диаметром до 1,48 мм поверх изоляции и доступны со специальной пылезащитной крышкой G2 Ruggedized, которая оснащена нейлоновой стропой вместо обычной. цепь и может быть прикреплен после установки. Эта серия также признана Open DeviceNet Vendor Association (ODVA) и совместима с TIA-1005-2009.и IEC 61076-3-106, а также со всеми коробками повышенной прочности Siemon для поверхностного монтажа, лицевыми панелями из нержавеющей стали и коммутационными шнурами.
Круглые байонетные разъемы DEUTSCH DL серии TE Connectivity соответствуют стандарту MIL-DTL-83723 Series III и сконструированы таким образом, чтобы упростить и ускорить установку, выдерживать экстремальные условия окружающей среды и обеспечивать высокую надежность в приложениях, включая военные и коммерческие самолеты. , системы связи и высокотемпературное промышленное оборудование. Серия включает в себя защищенные от совки алюминиевые корпуса с квадратным фланцем, стопорной гайкой, прямой заглушкой и заглушкой RFI с черным анодированным никелем, химическим никелем или оливково-серым кадмием поверх никелированного покрытия, байонетными штифтами из пассивированной нержавеющей стали, визуальным подтверждением правильного соединения, и антифрикционные шайбы, поддерживающие постоянное усилие сопряжения.
Он также оснащен жесткими пластиковыми диэлектрическими изоляторами, эластомерными уплотнениями на силиконовой основе, экранированием от радиопомех, вставками гнезд с закрытым входом для точного выравнивания контактов, системой обжимных контактов с задним выпуском для превосходной стабильности контакта, контактами из медного сплава, покрытыми селективным золотом 50 микродюймов, повышенной влажностью. барьеры вокруг каждого штифта для индивидуальной герметизации контактов и тройной герметизации проводов в широком диапазоне диаметров. Соединители DEUTSCH серии DL надежно выдерживают удары, вибрацию и рабочие температуры от -65°C до +200°C, рассчитаны на 500 циклов сопряжения и до 600 ВАср.00 ВАCrms/1250 В постоянного тока (эксплуатационный рейтинг II) и могут соединяться со стандартными байонетными разъемами MIL-DTL-36500.
Круглые водонепроницаемые соединители JAE серии JL10 имеют компактную низкопрофильную конструкцию с различными ориентациями кабельных вводов, герметизацию IP67, надежную защиту от вибрации и масла, а также гибридный резьбовой механизм сопряжения в одно касание.
Механизм соединения в одно касание байонетного типа уменьшает завинчивание, устраняет контроль крутящего момента и обеспечивает надежные соединения вилки и розетки JL10 в промышленных приложениях со значительными ограничениями пространства и ограниченной видимостью, а также обеспечивает визуальное подтверждение правильного соединения с помощью белого направляющая метка, а механизм резьбового сопряжения дополнительно расширяет совместимость сопряжения с обычными разъемами MS стандарта MIL и резьбовыми разъемами JAE JL04V, N/MS и JA. Эта серия также предлагает отдельные водонепроницаемые розетки и водонепроницаемые сопряженные пары, рассчитана на 500 циклов сопряжения, признана UL и одобрена TÜV. Дополнительные опции включают восемь ориентаций кабельных вводов с шагом 45°, четыре размера контактов и максимальный номинальный ток (#4, 80A; #8, 46A; #12, 23A и #16, 13A), шесть контактов (4, 9)., 17, 19, 22 и 37), а также два варианта подключения: выводы под пайку, доступные для всех розеток, и обжимные выводы, доступные для расположения контактов 18–10 и 22–22.
Прочные разъемы с круглым замком серии MRD от Amphenol ICC обеспечивают надежное подключение питания или сигналов в тяжелых промышленных, контрольно-измерительных и медицинских приложениях, включая оборудование для производства электроэнергии, интеллектуальные сети, светодиодное освещение, МРТ- и КТ-сканеры и ультразвуковое оборудование. Герметичные круглые разъемы обеспечивают защиту IP67 от проникновения воды и пыли, рассчитаны на ток до 10 А и 500 В для поддержки приложений с высокой мощностью и доступны в 2-, 3- и 4-контактных форм-факторах для обеспечения гибкости конструкции. Дополнительные опции включают в себя полностью пластиковые конструкции или запирающие металлические корпуса с байонетным замком на треть оборота или быстросъемными металлическими защелками, монтаж на панель или кабельные наконечники, а также дополнительную защиту от прикосновения. Серия рассчитана на 500 циклов эксплуатации при рабочих температурах от -55°C до +105°C и соответствует директивам RoHS и REACH/SVHC.
Разъемы серии Omega компании Cinch Connectivity Solutions доступны в широком диапазоне конфигураций, которые соответствуют спецификации общего назначения MIL-C-26500 и предназначены для обеспечения надежного соединения в условиях сильной вибрации, суровых условий, военных и аэрокосмические приложения. Во всех вариантах этой серии используется сопрягаемая поверхность MIL-C-26500, а также защитные и экологические механизмы уплотнения, а некоторые варианты также соответствуют спецификациям Boeing BACC45 для разъемов общего назначения и BACC63 для высокопроизводительных разъемов. Серия предлагает 10 размеров корпусов от 8 до 28 с байонетными и резьбовыми соединениями, штыревыми и гнездовыми контактами, а также ряд принадлежностей, включая контакты Omega, уплотнительные заглушки, инструменты для установки и удаления, а также поддерживающие кабели и провода, предназначенные для предотвращения скручивание и натяжение кабельных сборок Omega. Подсерии включают в себя вибростойкие штекерные соединители, соответствующие требованиям BACC63CB или BACC63BN, вибростойкие розетки, соответствующие требованиям BACC63BV или BACC63CC, розетки с квадратным фланцем, соответствующие требованиям BACC45FM и BACC45FN, штепсельные разъемы, соответствующие требованиям BACC45FS и BACC45FT, самоблокирующиеся штекерные разъемы, соответствующие требованиям BACC63BP, розетки с одним отверстием, розетки с ограниченным пространством для проводки и короткие розетки.
Power & Signal Group располагает полностью пластиковыми соединителями ITT Cannon серии APD, которые соответствуют стандарту ISO 15170 для дорожного транспорта и имеют компактную, легкую конструкцию с проверенным механизмом байонетного соединения и надежным уплотнением IP69k. Разработан для удовлетворения потребностей приложений в суровых условиях с высокими требованиями к герметизации и вибрации, включая интерфейс кабины, распределение сигналов и питания, освещение, управление двигателем и системы управления клапанами в грузовиках, автобусах, сельскохозяйственной и строительной технике, электромобилях и даже военных. и промышленного применения, эта серия предлагает широкий спектр одно- и двухконтактных разъемов высокой мощности, сертифицированных VDE четырехконтактных разъемов высокого напряжения и до 51 разъема высокой плотности (которые также доступны в специальных датчиках и версии для печатных плат) и обеспечивает гибкую платформу для индивидуальных решений. Дополнительные функции и преимущества включают компактность, вес и экономию средств; быстрая и легкая сборка; различные стили раковин и аксессуары, в том числе 9концевые раструбы 0°, обеспечивающие простоту внедрения в специфические для заказчика приложения; механическое и цветовое кодирование, обеспечивающее тактильное и визуальное подтверждение правильного спаривания; вторичные запорные механизмы на 19- и 51-позиционной компоновке для повышения удерживающей силы и простоты сборки и разборки; обработанные и штампованные контакты различных размеров, материалов и покрытий; индивидуальные уплотнения проводов IP69k; и соответствие RoHS. Разъемы серии APD рассчитаны на ток до 24 А и 500 В постоянного тока, а также на рабочие температуры от -40°C до +125°C.
Понравилась эта статья? Ознакомьтесь с другими нашими обзорами продуктов, новостями о новых продуктах и новостями отрасли соединителей, а также нашим архивом статей за 2019 год.
- Автор
- Последние сообщения
Кристин Штиглиц
Кристин Штиглиц была заместителем управляющего редактора ConnectorSupplier.com с 2016 по 2021 год. Более десяти лет она работала в сфере связей с общественностью B2B в электронной промышленности.
Последние сообщения Кристин Штиглиц (посмотреть все)
Похожие сообщения
Подписаться
2020, альтернативная энергия, Amphenol ICC, Amphenol Industrial Operations, автомобильная промышленность, Avnet, Binder, Cinch Connectivity Solutions, круглые соединители, Коммерческая авиация, Жесткая среда, Heilind Electronics, высокотемпературная, Промышленная, ITT Cannon, JAE, материалы, медицинская, мил -spec, военная и аэрокосмическая промышленность, миниатюризация, Positronic, мощность, обзор продукции, железнодорожный транспорт, компоненты RS, датчики и антенны, Siemon Interconnect Solutions, сигнал, Smiths Interconnect, TE Connectivity, транспорт, проводные и кабельные сборки, Обзор продукции, Обзор продукции
Видео
- • Решения OverPass™ | Amphenol
- • Соединители EDAC D-Sub
- • Indium8.9HF—Проверенная автомобильная паяльная паста
- • Высоковольтный экранированный кабель JPC XLPE
Просмотреть статьи по месяцам
Просмотреть статьи по месяцам Выберите Месяц Октябрь 2022 (25) Сентябрь 2022 (21) Август 2022 (29) Июль 2022 (10) Июнь 2022 (27) Май 2022 (39) Апрель 2022 (42) Март 2022 (33) Февраль 2022 (26) Январь 2022 ( 31) декабрь 2021 (14) ноябрь 2021 (20) октябрь 2021 (19)) сентябрь 2021 г. (24) август 2021 г. (20) июль 2021 г. (27) июнь 2021 г. (24) май 2021 г. (19) апрель 2021 г. (23) март 2021 г. (29) февраль 2021 г. (25) январь 2021 г. (31) декабрь 2020 г. (26) февраль 2016 г. (28) январь 2016 г. (25) декабрь 2015 г. (12) ноябрь 2015 г. (38) октябрь 2015 г. (37) сентябрь 2015 г. (38) август 2015 г. (33) июль 2015 г. (14) июнь 2015 г. (44) ) май 2015 г. (37) апрель 2015 г. (36) март 2015 г. (34) февраль 2015 г. (36) январь 2015 г. (28) декабрь 2014 г. (18) ноябрь 2014 г. (24) октябрь 2014 г. (35) сентябрь 2014 г. (37) август 2014 г. (31) ) июль 2014 г. (13) июнь 2014 г. (35) май 2014 г. (35) апрель 2014 г. (24) март 2014 г. (40) февраль 2014 г. (39)) Январь 2014 г. (49) Декабрь 2013 г. (33) Ноябрь 2013 г. (49) Октябрь 2013 г. (50) Сентябрь 2013 г. (68) Август 2013 г. (58) Июль 2013 г. (42) Июнь 2013 г. (40) Май 2013 г. (60) Апрель 2013 г. (54) ) март 2013 (72) февраль 2013 (63) январь 2013 (52) декабрь 2012 (18) ноябрь 2012 (18) октябрь 2012 (10) сентябрь 2012 (28) август 2012 (32) июль 2012 (28) июнь 2012 (7) ) май 2012 г. (7) март 2012 г. (1) февраль 2012 г. (1) октябрь 2011 г. (1) сентябрь 2011 г. (1) сентябрь 2010 г. (1) август 2010 г.Круглый разъем серии MS — M12, байонетное запирание в одно касание, водонепроницаемый, вилка | МИСУМИ
- МИСУМИ Главная>
- Компоненты проводки>
- Соединители проводки>
- Круглый разъем серии MS — M12, байонет с замком одним касанием, водонепроницаемый, вилка
Щелкните это изображение, чтобы увеличить его.
Наведите указатель мыши на изображение для увеличения
- Предыдущая страница
- Следующая страница
- Цена снижена
- Сокращение времени выполнения заказа
MISUMI
MISUMI
Dai Ichi Electronics Company (DDK) производитель. Блокировка в одно касание для легкого подключения.
- Соответствует MIL-STD (военный стандарт США)
- Указывает степень защиты IP67
- Подходит для блока питания
- Подходит для сигнала
- Соединение проводов пайкой
- Соединительное соединение полузакрученное байонетное типа
● Способ установки облегчает установку и снятие методом обратного байонетного соединения.
● Полнота установки может быть подтверждена звуком и маркировкой.
● Контакт припой.
● Устойчивость к вибрации и ударам
● Соответствие VG95234 (метод установки) и соответствие MIL-DTL-5015 (вставное расположение контактов)
· Информацию о сопряженных компонентах см. в DMS3102CA
· Невозможно соединить с разъемами MS без байонета.
· Сопрягаемые компоненты обязательно комбинируйте вилку (штырь) и розетку
(гнездо).
Specifications
| DMS3106CA | 14S | 1 | P: Male S: Female | 3 |
| 2 | 4 | |||
| 5 | 5 | |||
| 18 | 1 | 10 | ||
| 10 | 4 | |||
| 12 | 6 | |||
| 19 | 10 | |||
| 21 | 3 | |||
| 20 | 7 | 8 | ||
| 27 | 14 | |||
| 29 | 17 | |||
| 22 | 22 | 4 | ||
| 24 | 28 | 24 | ||
| 28 | 21 | 37 | ||
| 32 | 17 | 4 | ||
| 36 | 3 | 6 |
Lead Time
Дополнительная информация
● Комбинация
| DMS3106CA | DMS3102CA | DCAPC | CA | DCAPC | 792CADCAPC | 792CADCAPC | 792CA2CA | . 0311| Part Number | |
| DMS3106CA-14S-1-P | |||||||||
| DMS3106CA-14S-2-P | |||||||||
| DMS3106CA-14S-5-S | |||||||||
| DMS3106CA-18-1 -P | |||||||||
| DMS3106CA-18-1-S | |||||||||
| DMS3106CA-18-10-P | |||||||||
| DMS3106CA-18-10-S | |||||||||
| DMS3106CA-18-12-P | |||||||||
| DMS3106CA-18-12-S | |||||||||
| DMS3106CA-18-19-P | |||||||||
| DMS3106CA-18-19-S | |||||||||
| DMS3106CA-18-21-P | |||||||||
| DMS3106CA-18-21-S | |||||||||
| DMS3106CA-20-7-P | |||||||||
| DMS3106CA- 20-7-S | |||||||||
| DMS3106CA-20-27-P | |||||||||
| DMS3106CA-20-27-S | |||||||||
| DMS3106CA-20-29-P | |||||||||
| DMS3106CA-20-29-S | |||||||||
| DMS3106CA-22-22-P | |||||||||
| DMS3106CA-22-22-S | |||||||||
| DMS3106CA-24-28-P | |||||||||
| DMS3106CA-24-28-S | |||||||||
| DMS3106CA-28-21-P | |||||||||
| DMS3106CA-28-21-S | |||||||||
| DMS3106CA-32- 17-P | |||||||||
| DMS3106CA-32-17-S | |||||||||
| DMS3106CA-36-3-P | |||||||||
| DMS3106CA-36-3-S |
| Part Number | Volume Discount | Дней до отправки | Совместимый штифт/контакт | Количество жил | Допустимый ток (А) | Допустимое напряжение (В) | Размер корпуса |
|---|---|---|---|---|---|---|---|
9 | Вилка (вилка) | 3 | 13 | 500 | 14S | ||
6 дней | Вилка (штекер) | 4 | 13 | 200 | 14S | ||
| 6 дней | Розетка (гнездо) | 5 | 13 | 200 | 14S | ||
8 дней | Штекер (вилка) | 10 | 13 | 500 | 18 | ||
| 902 | 63 дня | Розетка (гнездо) | 10 | 13 | 500 | 18 | |
8 дней | Вилка | 4 | 23 | 500 | 18 | ||
| 0 0 6 дней | Розетка (гнездо) | 4 | 23 | 500 | 18 | ||
8 дней | Вилка | 6 | 13 | 500 | 18 | ||
| Розетка (гнездо) | 6 | 13 | 500 | 18 | |||
8 дней | Штекер (вилка) | 10 | 13 | 500 | 18 | ||
| 902 | 63 дня | Розетка (розетка) | 10 | 13 | 500 | 18 | |
| Штекер (вилка) | 3 | 23 | 500 | 18 | |||
| 902 | 63 дня | Розетка (розетка) | 3 | 13 | 500 | 18 | |
| 902 9039 | 8 дней | Вилка (вилка) | 8 | 13 | 900 | 20 | |
| 9 | 9 27 дней | Розетка (гнездо) | 8 | 13 | 900 | 20 | |
| 902 | 9069 | 8 дней | Вилка (вилка) | 14 | 13 | 500 | 20 |
8 дней | Розетка (гнездо) | 14 | 13 | 500 | 20 | ||
| 902 | |||||||
| 8 дней | Вилка (вилка) | 17 | 13 | 500 | 20 | ||
8 дней | Розетка (гнездо) | 17 | 13 | 500 | 20 | ||
| 902 | |||||||
| 6 дней | Вилка (вилка) | 4 | 46 | 500 | 22 | ||
6 дней | Розетка (гнездо) | 4 | 46 | 500 | 22 | ||
| Вилка (вилка) | 24 | 13 | 200 | 24 | |||
8 дней | Розетка (розетка) | 24 | 13 | 200 | 24 | ||
| 902 | |||||||
| 8 дней | Вилка (вилка) | 37 | 13 | 500 | 28 | ||
8 дней | Розетка (розетка) | 37 | 13 | 500 | 28 | ||
| 902 | |||||||
| 8 дней | Вилка (вилка) | 4 | 80 | 900 | 32 | ||
6 дней | Розетка (гнездо) | 4 | 80 | 900 | 32 | ||
| 0 0 6 дней | Розетка (гнездо) | 6 | 150/23 | 900 | 26 | ||
6 Days | Female (Socket) | 6 | 150/23 | 900 | 26 |
