Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Содержание

Проектор на лобовое стекло автомобиля Rivotek HUD 100

Rivotek HUD 100 - полноценный мультимедийный проектор видеоизображения на лобовое стекло автомобиля с набором кабелей для подключения к смартфонам.

Rivotek HUD 100 это первый мультимедийный проектор видеоизображения на лобовое стекло автомобиля с высоким разрешением. Проекционный дисплей может передавать изображение с экранов смартфонов, встроенных автомобильных 2 DIN устройств, видеорегистраторов или от любых других устройств имеющих композитный, HDMI или RCA видеовыход. Изображение будет расположено перед глазами водителя на лобовом стекле. Водитель может иметь перед глазами важную информацию (скорость, дорожную обстановку, диагностические данные OBDII, входящие вызовы или навигационные подсказки) не отводя взгляда от дороги, что обеспечит безопасность вождения.



ПОДКЛЮЧЕНИЕ К СМАТФОНАМ

Для подключения к проектору смартфон должен обладать MHL функционалом или иметь HDMI выход.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Набор кабелей в комплекте подобран для подключения к самым распространенным смартфонам HTC, SUMSUNG и APPLE. Если у Вас другой телефон, то возможно понадобится дополнительный переходник. Уточните у производителя вашего телефона.

Для подключения к телефонам iPhone 4s и iPhone 5 требуется приобрести дополнительно мультимедийный HDMI кабель – переходник. ( iPhone 4s – MD098/MC953; iPhone 5 – MD826ZM/A)

Имеются следующие бесплатные и платные приложения которые можно использовать вместе с проектором: Apple - Awesome HUD ; Android - Ulysee Speedmeter, HUDY, OBDII TPMS, Simple Car Mode.



УСТАНОВКА Rivotek HUD 100

Устройство устанавливается на клейкой подставке на торпеду впереди водителя, позволяющей настроить нужный угол отображения информации

Для отсутствия задвоения картинки при отражении от внутренней и внешней поверхности лобового стекла  автомобиля требуется установка прозрачного отражающего экрана или полупрозрачной пленки ( 2 шт.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

идут в комплекте).

Для отсутствия задвоения картинки при отражении от внутренней и внешней поверхности лобового стекла  автомобиля требуется установка прозрачного отражающего экрана или полупрозрачной пленки ( 2 шт. идут в комплекте).



УПРАВЛЕНИЕ ПРОЕКТОРОМ

Проектор очень прост в управлении. У него имеются кнопки регулировки громкости звука и яркости экрана.


Внимательно ознакомьтесь с правилами безопасности перед установкой и использованием в автомобиле.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И СВЕДЕНИЯ ОБ ИЗДЕЛИИ



ВАЖНО!

Не устанавливайте проектор прямо перед глазами, он не должен перекрывать зоны обзора важные при вождении автомобиля.  Рекомендуется устанавливать проектор справа или слева от основной зоны обзора водителя так что бы он не мешал визуальной оценки дорожной обстановки при вождении.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем



Яркость проектора меняется автоматически, а также вручную. Не настраивайте яркость и громкость во время движения. Не пытайтесь подключить или разъединить провода во время движения. В случае необходимости настройки прибора рекомендуется вынуть провод питания проектора из гнезда прикуривателя и продолжить настройки в месте безопасной парковки.

Закрепляйте провода проектора на торпеде с помощью специальных креплений имеющихся в комплекте чтобы провода не мешали управлению автомобилем. Предпочтительно проложить провода под передней панелью автомобиля, воспользовавшись услугами профессионалов.

При отображении карт с навигационных программ на смартфоне используйте ночной режим для получения темного -  более прозрачного для глаза водителя, фона карты. Рекомендуется использовать программы специально написанные для проектора ( HUD ), использующие темный фон экрана.
Обязательно используйте BT гарнитуру в автомобиле во время движения, а еще лучше и безопаснее, не разговаривать по телефону во время движения.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем


Использование полупрозрачной пленки дает лучшую четкость изображения в солнечную погоду. При некоторых углах падения света на полупрозрачную пленку или зону ее установки возможно ухудшение изображения.

Производитель и дистрибьютор продукции не несут ответственность за безопасность вождения автомобиля при применении полупрозрачной пленки. Водитель принимает решение об использовании полупрозрачной пленки и месте ее установки самостоятельно,  самостоятельно несет ответственность, если установка проектора или его эксплуатация повлияла на безопасность вождения.

Проектор работает с смартфонами поддерживающими стандарт видеосигнала MHL. Подробную информацию можно найти на сайте MHL консорциума. http://www.mhlconsortium.org/productlist/mobile-devices/  Для подключения к автомобильному проектору видеосигнал MHL со смартфона конвертируется в HDMI c помощью кабелей и/или переходников как входящих в комплект автомобильного проектора Rivotek HUD 100 так и покупаемых отдельно (для iPhone).Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Производитель автомобильного проектора проводил тесты со следующими телефонами:

1.     Samsung (с кабелем MHL и переходником из комплекта )

Galaxy S2/ S3/S4

Galaxy Note2

HTC (с кабелем MHL из комплекта )

Sensation

EVO

Butterfly 1

One

Sony (с кабелем MHL из комплекта )

Xperia Z1

LG  (с кабелем MHL из комплекта )
Optimus LTE II

Apple ( с A/V адаптером Apple, не входящим в комплект)

iPhone 4S/5S

ЧТО В КОМПЛЕКТЕ?



ПАРАМЕТРЫ:

Размеры:

 189 x 110 x 74

Вес:

 388 (без основания системного блока) 845г полный комплект

Рабочая температура:

 -10С до + 60С

Автоматический датчик освещенности:

 Ручная регулировка освещенности 16 уровней (0-15) / Автоматическая регулировка освещенности 4 уровня (0, 6, 11, 15 )

Набор кабелей для подключения к смартфонам в комплекте:

 Да

Дисплей:

 Полноцветный 5" (визуальное изображение).Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Разрешение 400 x 240. Яркость 3000 cd/m2 (максимум)

Интерфейс:

 miniHDMI, RCA, miniUSB

Аудио-выход:

 1 х 1Вт

Дополнительно:

 Совместим: смартфонами с функциями вывода ТВ (практически все), автомобильными системами 2-DIN, устройствами ODB-II Bluetooth, камера бокового обзора, камерами заднего вида, MP3-плееры, ПК с тд. с любыми устройствами с выводами HDMI/CVBS

какие бывают и как работает

Здравствуйте дорогие автолюбители! В этой статье мы поговорим про такое себе ноу-хау нашего времени — проектор на лобовое стекло автомобиля.

Мы уверенны, что большинство из Вас, возможно, еще и не слышали про подобное устройство автомобильного мира, но за границей оно появилось сравнительно давно.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Так, что же это такое и правда ли так нужен этот проектор в процессе вождения автомобиля?

Углубимся немножко в историю. Первые проекторы на лобовое стекло автомобиля (HUD - дисплеи) появились еще в конце 90-х. годов, хотя тогда, на ряду с другими технологическими разработками, были доступны исключительно военнослужащим и имели монохромную картинку (цветная картинка появилась только в 2001 году).

Если копнуть еще глубже, то станет понятно, что разработка технологии HUD – дисплея вообще не принадлежит миру автомобилей. Действительно, первые такие проекторы были разработаны для военной авиации и являли собой специальные приборы, которые позволяли выводить информацию о состоянии самолета на стекло шлема пилота, что в условиях большой скорости и необходимости полной концентрации внимания стало просто незаменимым изобретением.

Что касается развития технологии в автомобильном контексте, то не следует забывать про компанию BMW, которая первой из производителей Европы начала проецировать на лобовое стекло автомобиля цифровые данные с его датчиков.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

1. Проекторы на лобовое стекло автомобиля

Дословно «HUD – дисплей», называемый у нас «проектором на лобовое стекло», переводится с английского как «дисплей поднятой головы» и позволяет водителю видеть все показатели автомобиля (скорость, количество оборотов, температуру охлаждающей системы, километраж, расход топлива и др.) прямо перед собой, на лобовом стекле, не поворачивая и не наклоняя головы. Такая возможность значительно повышает уровень безопасности в процессе езды, и обеспечивает сосредоточенность водителя только на дороге.

В настоящее время существуют разные усовершенствованные модели HUD – дисплеев позволяющие выводить на лобовое стекло картинку с дополнительной информацией: показателями тахометра, режимом работы активного круиз-контроля, информацию про степень боковых перегрузок и про включение габаритного освещения, а также водитель может увидеть картинку с инфракрасной камеры ночного видения.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Состоит такое устройство из светодиодного дисплея высокой яркости и крепежных элементов, помогающих надежно его зафиксировать на приборной панели автомобиля, откуда проектируется изображение. Также в комплект входит специальная тонкая пленка, которая наносится на лобовое стекло и проявляет изображение с проектора. По всем параметрам данное изобретение смело можно назвать лидером среди новинок автотюнинга.

2. Виды проекторов

В наше время — время технологического прогресса, ни одно новое открытие не стоит на месте, продолжая развиваться со стремительной скоростью. Этот факт касается и автомобильных HUD – дисплеев.

На рынках большинства стран уже появились усовершенствованные, портативные проекторы на лобовое стекло, подходящие почти для всех моделей автомобилей. Осталось только ознакомится со всеми существующими видами и выбрать подходящий именно Вам. В этом сегодня мы постараемся помочь.

Разделить все существующие виды проекторов на лобовое стекло условно можно за способом подключения:

- подключение к прикуривателю — самый простой способ установки HUD – дисплеев.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Это, также, оптимальный вариант подключения, если Ваш автомобиль находится на гарантии и иметь дело с бортовым компьютером очень нежелательно.

- через диагностический порт.

- непосредственно к бортовой системе автомобиля — самый сложный способ, который лучше доверить профессионалам.

Виды HUD – дисплеев варьируются,также, исходя из их функциональных особенностей. За этим критерием выделяют:

1. Мультимедийный проектор — сравнительно новая разновидность, которая не только выводит информацию о состоянии автомобиля в формате изображения, но и сопровождает этот процесс специальным звуковым сигналом, если вдруг какой-то показатель выходит за пределы нормы.

2. Проектор скорости на лобовое стекло (например, HUD CRX - 3001 ) — самый простой вид такого рода приборов, специализирующийся исключительно на выводе показаний спидометра и звуковом (цветовом) предупреждении в случае превышения скорости.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Подключается к автомобилю с помощью бортового компьютера.

HUD CRX - 3002 и Carax HUD CRX - 3003 — также относятся к проекторам скорости, но имеют некоторые отличия по сравнению с предыдущей моделью. Первый, обеспечивает вывод информации не только про скорость автомобиля, а еще информирует водителя о напряжение в сети, температуре тосола, показателях включения или отключения габаритов и предоставляет показатели тахометра.

Второй вариант имеет встроенную GPS-антенну и подключается к автомобилю с помощью Bluetooth, что немало важно для водителей чьи автомобили еще находятся на гарантии. Надо сказать, что именно эти три типа данного вида автомобильных HUD – проекторов представлены на отечественном рынке.

3. Проектор-навигатор (ASUS R710 ) — еще один вид подобных устройств. Кроме показаний спидометра и других приборов, также отображает направление движения Вашего авто. К положительным качествам таких моделей стоит отнести и функцию воспроизведения музыки, фото, видео.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Различают проекторы на лобовое стекло автомобиля и за компанией-производителем, среды которых самыми известными являются Carax, Samsung, Garmin, Toshiba, Asus, Hitachi, Nec.

3. Установка проектора на лобовое стекло автомобиля

Установить некоторые модели HUD – дисплеев на автомобиль, для большинства автолюбителей, не составит большого труда. Прежде всего это касается проекторов с возможностью подключения к прикуривателю или штатному диагностическому порту OBD II . Все что требуется в таких случаях от водителя — подключить кабель питания в соответствующий разъем и закрепить светодиодный дисплей с помощью коврика против скольжения.

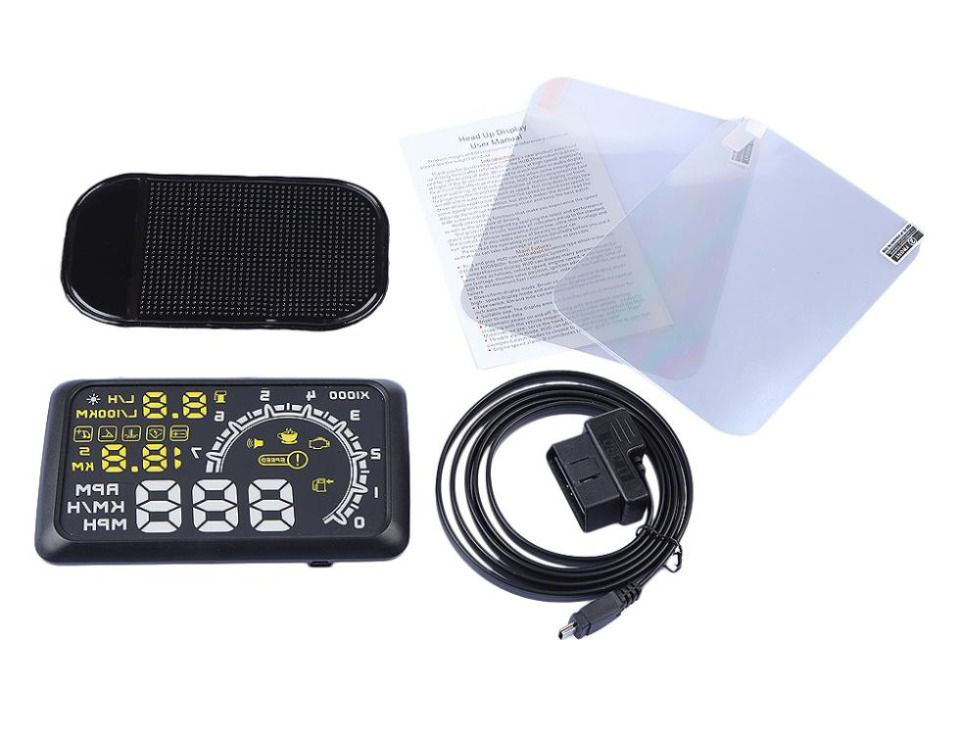

В комплект каждого проектора входит специальная пленка, которая при установке наклеивается на лобовое стекло. Важный момент! Стекло обязательно должно быть ровным, чистым и без царапин, в противном случае Вам не удастся получить высокое качество проецированной картинки. Если лобовое стекло старое и имеет большое количество потертостей и царапин — его лучше заменить.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Самый сложный способ подключения проектора на лобовое стекло автомобиля — подключение непосредственно к бортовому компьютеру. Конечно, в таком случае установку лучше доверить профессионалам, но если вы все-таки решили сделать это самостоятельно, вам стоит соблюдать следующие рекомендации:

с левой стойки и передней панели аккуратно снимите обшивку, затем провода от проектора следует пустить к педалям под панелью. Дальше найдите связку проводов, которая выходит из-под капота и протяните провода проектора в пространство под капотом. Выйдите из машины, откройте капот, отыщите протянутые провода (они обычно находятся за левой фарой), снимите с них изоляцию и вытяните из салона.

Обязательно надо отключить от аккумулятора минусовую клемму. Красный провод, возле левой фары подключите к плюсу, черный - к заземлению, белый - к датчику скорости. После этого соберите все провода в жгут и изолируйте. Поставьте на место обшивку с левой стойки и передней панели.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Приклейте пленку на стекло и подключите проектор. Перед наклеиванием пленки лобовое стекло следует хорошо вымыть и смочить водой, а после наклеивания — уберите остатки воды скребком. Настроить проектор достаточно легко, так как вы сами можете задать настройки, отрегулировать и сохранить их.

В Украине, в настоящее время, проектор на лобовое стекло автомобиля — удовольствие не из дешевых. В зависимости от модели и функций цены колеблются от 1400 до 5000-6000 гривен, да и то найти их можно чаще всего только в интернет-магазинах (за исключением больших городов). Но не расстраивайтесь! Ведь все помнят время, когда простой GPS – навигатор был в диковинку, а теперь чуть ли не каждый второй автомобиль может похвастаться подобным изобретением. Та же участь постигнет и HUD – проекторы.

С выходом новых, усовершенствованных моделей, других приборов предназначенных для комфорта водителя, цены на уже существующие обязательно снизятся — это закон мира технического прогресса.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем И, могу Вас заверить, время таких изменений совсем не за горами. Как стало известно в конце прошлого года, компания Toyota собирается создать 3D-проектор для лобового стекла, который не только проинформирует водителя о работе электроники, а еще сможет «видеть» изменения в обстановке на дороге и отслеживать остальных участников дорожного движения.

Более того, система будет предупреждать водителя про риск столкновения с другим автомобилем или пешеходом, показывать в реальном времени свободные места для парковки, а главное станет доступной для работы практически в любом автомобиле, так как для просмотра 3D - картинки не потребуются ни специальные фильтры, ни очки. Что ж друзья, будем надеяться увидеть новое чудо автомобильной техники уже в ближайшие несколько лет.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

для чего нужен, разновидности, установка

Проектор на лобовое стекло автомобиля представляет собой специальное устройство, которое выводит изображение с приборной панели чуть ниже уровня глаз водителя. В массовое производство данный вид техники вышел совсем недавно, и многие люди не успели ознакомиться с этой новинкой поподробнее.

Для чего это нужно

«Head Up Display» — именно так звучит название данного устройства на английском языке, что дословно переводиться как «Дисплей поднятой головы». По заверению производителей, такой проектор на лобовое стекло позволяет водителю полностью сосредоточиться на дороге и не отвлекаться на мониторинг приборной панели для отслеживания основных показателей работы: количества оборотов, скорости, расхода топлива и т.д.

Более усовершенствованные модели позволяют проецировать не только основную, но и дополнительную информацию. Например:

  • показатели тахометра;
  • режим работы круиз-контроля;
  • вид с инфракрасной камеры ночного видения;
  • навигатор и др.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Такое устройство существенно повышает безопасность езды в связи с тем, что водитель перестает отрывать глаза от дороги и может своевременно среагировать на возникшие дорожные ситуации.

Автомобильный HUD-проектор устанавливается на приборную панель и фиксируется на ней с помощью специальных крепежных элементов. Помимо самого устройства и механизмов крепления, в комплект входит специальное стекло, предназначенное для отображения проецированного изображения.

Виды HUD-дисплеев

Как и у большинства вида техники, у проектора на автомобильное лобовое стекло  существует собственный критерий, по которому производиться их классификация. В зависимости от функционального назначения выделяют три типа техники.

  1. Мультимедиа-дисплей. Данная модель проектора, помимо графического отображения информации, оповещает водителя в случае, если какой-либо из показателей превышает установленную норму. Так, можно установить максимально допустимую скорость движения, и, в случае ее превышения, прибор своевременно уведомит об этом водителя.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем
  2. Проектор скорости движения. Наиболее простая с технической точки зрения модель устройства. Единственное функциональное назначение – проецирование скорости движения автомобиля и других основных показателей на лобовое стекло. Не обладает никакими дополнительными функциями.
  3. Дисплей-навигатор. Помимо основных показателей, данная модель может осуществлять навигационную деятельность и проецировать местоположения вашего автомобиля на лобовое стекло. Как правило, такие модели, помимо всего прочего, могут воспроизводить как аудио, так и видеоинформацию со считывающего устройства.

Установка HUD-проектора

Осуществить подключение данного устройства можно двумя способами:

  • через автомобильный прикуриватель;
  • через бортовой компьютер.

Наиболее простым вариантом является подключения проектора через прикуриватель автомобиля. Для этого необходимо соединить шнур питания аппарата с прикуривателем автомобиля.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Настройка положения проектора и наклеивание специальной пленки не вызовут у вас особых затруднений.

Обратите внимание, что специальную пленку необходимо наклеивать только на чистую и недеформированную поверхность. В противном случае есть возможность получить некрасивую и нечеткую картинку.

Если вы не обладаете специальными навыками, подключение дисплея через бортовой компьютер лучше доверить специалисту. Это сложный процесс, который в случае ошибки может повлиять на функционирование всей системы автомобиля.

Проекционный дисплей Xiaomi CarRobot Smart HUD. Автомобильный проектор на лобовое стекло

В большинстве случаев автомобильные HUD проекторы представляют из себя архаичные и не очень функциональные устройства, если конечно речь идет не идет о новом проекторе CarRobot Smart HUD, который на просторах интернета зачислили в состав продуктов от известного китайского бренда Xiaomi.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Но данное изобретение может называться Xiaomi весьма условно. На упаковке девайса помимо китайских иероглифов есть только одна надпись на понятном языке и это не Xiaomi, а CarRobot. Проектор работает под управлением одноименного приложения CarRobot, а не Xiaomi.

Но, все же Xiaomi не открещивается от девайса и, скорее всего, CarRobot это еще одно дочерное предприятие или экосистемный продукт.

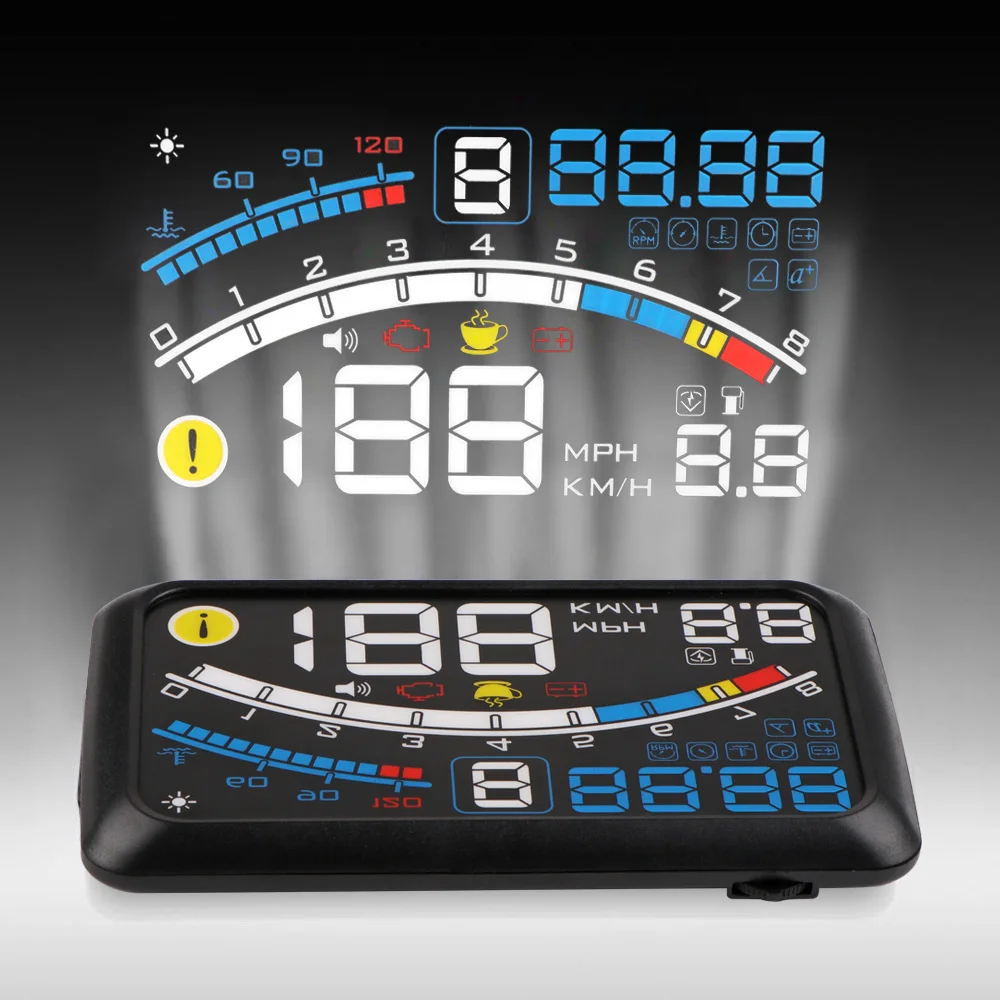

Классический HUD проектор может считывать с диагностического разъема OBD2 информацию об:

  • оборотах двигателя;

  • скорости передвижения;

  • расходе топлива;

  • температуре охлаждающей жидкости и транслировать ее на лобовое стекло.

Проектор CarRobot обладает аналогичным функционалом за исключением того, что изображение проецируется не на наклейку на лобовом стекле, а на встроенный дисплей.

Водитель может видеть проекцию только под определенным углом, поэтому дисплей имеет возможность наклона.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Такая конструкция выглядит весьма громоздко и чтобы не привлекать воров, дисплей можно закрыть специальным чехлом и сложить.

Установка

Подключение к OBD2 производится проводным способом и это одно из самых больших разочарований от девайса с названием Xiaomi, мы ожидали беспроводное соединение.

Рядом с разъемом подключения адаптера OBD2 есть еще один разъем microUSB, согласно инструкции он предназначен для подключения устройств работающих под управлением операционной системы iOS. То есть, для владельцев iPhone девайс будет дважды проводным, провода нужны для подключения проектора к автомобилю и для подключения телефона к проектору. Для Android устройств доступно беспроводное соединение. Подключение смартфона необходимо для того, чтобы на проекторе отображалась карта или навигационные подсказки в виде стрелок и расстояния до следующего маневра.

Заветное приложение CarRobot отсутствует на Play Market, оно скачивается по QR коду с Google диска, что само по себе подозрительно.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Соединение со смартфоном производится по Bluetooth, но скорости передачи данных Bluetooth конечно недостаточно для трансляции навигационных карт, альтернативные способы подключения по Wi-Fi или через Smart View не работают. При попытке произвести какие-либо настройки проектора через приложение, девайс просит произвести подключение, хотя подключение уже установлено.

Наличие связи смартфона с проектором как минимум подтверждается тем, что в приложении отображается скорость передвижения автомобиля.

Значит проектор считывает скорость с OBD2 и по Bluetooth транслирует ее в приложение, но транслировать карты с приложения на проектор не получается. То есть, функция, которая делает проектор CarRobot особенным и выделяет на фоне других HUD проекторов, банально не работает.

Из всего функционала отображается только:

  • скорость передвижения;

  • обороты двигателя;

  • температура охлаждающей жидкости;

  • расход топлива;

  • текущее время.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Информация отображается очень даже читабельно, как днем так и ночью, недостаток яркости не ощущается. Более того, в проектор встроен датчик света, он отличается высокой чувствительностью и может корректировать яркость даже учитывая свет фар встречных авто.

Помимо автоматической настройки предусмотрено еще два способа настройки яркости:

  • через приложение, но способ не работает;

  • кнопками на корпусе девайса, быстрее и удобнее.

Удобство использования и работоспособность гаджета, будет зависеть не только от работоспособности приложения, но и от положения проектора на торпедо, как упоминалось выше, проекцию видно исключительно под определенным углом. Для коррекции угла наклона можно использовать механизм дисплея, специальные выдвижные упоры и резиновые прокладки.

Для фиксации HUD проектора на торпеде используется накладка с двухсторонним скотчем, которая соединяется с проектором быстросъемным креплением.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Итог

Вообщем устройство максимально адаптировано для установки в автомобилях с разной конфигурацией торпедо. Чого не скажеш о подключение смартфона, тот факт, что предложение для синхронизации со смартфоном надежно спрятано на Google диске и отсутствует на Play Market, свидетельствует о том, что приложение сырое и для корректной работы проектора, скорее всего, понадобиться сторонний софт или “костыли”, что весьма привычно для продукции Xiaomi.

Пленка на лобовое стекло для Head-Up дисплея (проектора)


КОНТРОЛЛЕРЫ ДЛЯ КОМПЬЮТЕРОВ И НОУТБУКОВ
IP-ТЕЛЕФОНИЯ
АВТОАКСЕССУАРЫ И ВЕЛОАКСЕССУАРЫ
  Автомобильные зарядки / разветвители прикуривателя
  Аксессуары для велосипедов
  Кабели и переходники AUX /для автомобилей/
  GPS glonass /Глонасс/
  Диагностическое оборудование
  Органайзеры и чехлы
  Стайлинг Styling
  Климатическая техника
  Прочие автоаксессуары
  Автомобильное аудио-видео устройства
  Маски-утеплители
  Светодиодное оборудование
АККУМУЛЯТОРЫ, БАТАРЕЙКИ И АКСЕССУАРЫ К НИМ
АКСЕССУАРЫ ДЛЯ ЛОДОК, КАТЕРОВ И ЯХТ
АКСЕССУАРЫ ДЛЯ ТЕЛЕФОНОВ И ПЛАНШЕТОВ
АКСЕССУАРЫ И КОМПЛЕКТУЮЩИЕ ДЛЯ НОУТБУКОВ И ЭЛЕКТРОННЫХ КНИГ
АКСЕССУАРЫ К АУДИО, ВИДЕО, ФОТОТЕХНИКЕ
ГИДРОПОНИКА
ЗАРЯДНЫЕ УСТРОЙСТВА, ИНВЕРТОРЫ, РАЗВЕТВИТЕЛИ, АДАПТЕРЫ И БЛОКИ ПИТАНИЯ
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ДАТЧИКИ
ИНСТРУМЕНТЫ
ИПБ, СЕТЕВЫЕ ФИЛЬТРЫ, УМНЫЕ РОЗЕТКИ
КАБЕЛИ И ПЕРЕХОДНИКИ USB, mini USB, micro USB, type-C
КАБЕЛИ И ПЕРЕХОДНИКИ, ВИДЕО КОНВЕРТЕРЫ
КОМПЛЕКТУЮЩИЕ ДЛЯ КОПАТЕЛЕЙ
КОМПЛЕКТУЮЩИЕ ДЛЯ РАДИОУПРАВЛЯЕМЫХ МОДЕЛЕЙ
КОМПЬЮТЕРЫ И КОМПЛЕКТУЮЩИЕ
ЛАМПЫ СВЕТОДИОДНЫЕ, LED ОСВЕЩЕНИЕ
МИКРОФОНЫ
МУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ И АКСЕССУАРЫ
МУЛЬТИМЕДИА
ПЕРЕХОДНИКИ И АДАПТЕРЫ SSD и HDD
ПЕРИФЕРИЯ
РАСХОДНЫЕ МАТЕРИАЛЫ И СРЕДСТВА ДЛЯ ОЧИСТКИ ОРГТЕХНИКИ
РЕКЛАМНОЕ ОБОРУДОВАНИЕ
РЫБАЛКА
СЕТЕВОЕ ОБОРУДОВАНИЕ
ТОВАРЫ ДЛЯ ДОМА, ДАЧИ.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем ТУРИЗМ
УВЛЕЧЕНИЯ, ХОББИ, ИГРУШКИ
УМНЫЙ ДОМ
УСТРОЙСТВА USB и аксессуары
ФЛЕШ КАРТЫ и аксессуары к ним
ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ, ТЕСТЕРЫ, ДИАГНОСТИЧЕСКОЕ ОБОРУДОВАНИЕ
РАСПРОДАЖА! УЦЕНЕННЫЕ ТОВАРЫ
ЭКОТОВАРЫ
Фанатам Star Wars
Выращиваем рассаду
Идеи к 23 февраля Дню защитника отечества
Ваш досуг
Полный список товаров









www.corvette.ru
www.espada-tech.ru
jpg"/>

Навигатор на лобовое стекло автомобиля


навигатор с проектором для лобового стекла автомобиля / Medgadgets corporate blog / Habr

Найти путь в сложной инфраструктуре городских дорог может быть непростой задачей даже для опытного водителя, не говоря уже о новичках. Для удобства автомобилиста умные разработчики создали навигаторы, показывающие всю необходимую дорожную информацию. Но смотреть на дорогу и отвлекаться на навигатор тоже может быть не очень удобно.

Разработчики Garmin пошли еще дальше, и создали навигатор с проектором. Это устройство проецирует данные, необходимые водителю, либо на лобовое стекло (нужно наклеить специальную пленку), либо на пластиковую крышку. Garmin HUD показывает, в какую сторону нужно поворачивать, сколько осталось до поворота, через сколько можно прибыть на место.

Дизайн и установка

Внешне Garmin HUD выглядит довольно просто. Корпус — черного цвета, дисплей — вакуумный флуоресцентный (VFD). Изображение на экране яркое, контрастное, благодаря этому информация и видна на лобовом стекле. Навигатор оснащается и подставкой, с углом наклона от 0 до 50 градусов по вертикали. Что касается горизонтали — здесь ограничений нет никаких.

Благодаря особой форме подставки проект можно установить на поверхности практически любой формы: хоть плоской, хоть выпуклой.

Зарядка для устройства оснащена еще и дополнительным USB-портом, что позволяет подключать не только сам девайс, но и другое устройство.

Работа с устройством

Установка гаджета проводится за несколько секунд: располагаем в удобном для себя месте, наклеиваем пленку, при необходимости, подключаем к автозарядке. Кроме того, нужно единоразово провести сопряжение Garmin HUD по Bluetooth с тем устройством, где есть необходимое приложение: Garmin Street Pilot (iOS), или NAVIGON (iOS, Android, WP).Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Это приложение является источником информации для навигатора-проектора, который и показывает все нужные водителю данные.

Проецированное изображение хорошо видно только водителю. Собственно, пассажиру оно и не нужно.

После подключения и сопряжения с телефоном гаджет готов к работе. Можно сказать, что Garmin HUD — это дополнение к смартфону или планшету, но не самостоятельное устройство. Совместимость: iOS, Android, Windows Phone.

На дисплее может отображаться следующая информация:

  • Направление движение;
  • Расстояние до поворота/маневра;
  • Текущая и максимально разрешенная скорость;
  • Нужная полоса движения;
  • Данные о пробках;
  • Данные о камерах;
  • Предупреждение при превышении скорости.

Стоит отметить, что Garmin HUD отображает только то, что показано выше, карту устройство не выводит на экран.

Так выглядит мобильное приложение
Характеристики

Размеры дисплея :  10.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем 8 x 8.8 x 1.9 cm
Тип дисплея :  VFD (вакуумный флуорисцентный экран)
Вес :  277g
Показывает ограничение скорости для главных дорог :     Да
Дополнительно Яркость экрана: 7,700 cd/m²
Типы цветов: 2-х цветный экран (зеленый и красный)
Рабочая температура: -15˚ C до 60˚ C
Температура хранения: -40˚ C до 85˚ C
Рабочее питание: 10 V-28 V
USB порт вольтаж/сила тока: 5V/2.1A

Вывод: Garmin HUD — хорошее дополнение для навигационной системы автомобиля. Водитель будет видеть практически все, что ему нужно в текущий момент: знать, куда поворачивать, с какой скоростью двигаться. Карту же, при необходимости, можно просмотреть на сопряженном смартфоне.

habr.com

Навигатор на лобовое стекло Hudway Cast — Nissan Qashqai+2, 2.0 л., 2013 года на DRIVE2

Полный размер

Хотел поставить проектор на лобовое стекло, и выбрал Hudway Cast, чтоб ничего не отвлекало от дороги и езды.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Пока доволен как слон ))) Дальше буду протестировать в солнечную погоду. В пасмурный день и вечером просто супер!

Видео с навигацией Яндекс Карта


Видео с навигацией Hudway (Google Maps)

После месяца теста заменил мобильник с Android 5 на Android 8, так как связь по WiFi обрывалась так часто, по инструкции строго с 7 андроида.

После месяца манипуляции много нового узнал, например, что Hudway Cast может не только транслировать то, что отображается на экране смартфона. Это дает возможность одновременно проецировать на Hudway Cast HUD навигацию и одновременно ковыряться в смартфоне другие приложения, например, поболтать в чате WhatsApp и в то же время видеть на проекторе только навигацию.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Делаю вывод, что Hudway Cast может подключиться к головному устройству автомобиля работающему на Андроид 7 или 8 или 9, то есть вы можете управлять вашим HUD через свое головное устройство (ГУ).

Нашел время проверить при солнечной погоде.

Обзор отличный. При прямом попадании солнечных лучей, конечно ничего не видно на дисплее.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 14 000 ₽ Пробег: 44 000 км

www.drive2.ru

как это работает и нужно ли на самом деле — журнал За рулем

Эти системы заимствованы у военной авиации.

Системы Head-up Display (HUD) заимствованы у военной авиации, где разрабатывались для оптимизации наведения прицела. Пилоты штурмовиков давным-давно получили возможность считывать важные данные не с приборов, а с прозрачного экрана, чтобы не отвлекаться.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Дословно head-up display — дисплей для поднятой головы, но у нас устоялось название ­«проекционный дисплей».

Первые HUD выводили скромный объем информации; одним из ограничивающих факторов были небольшие допустимые размеры экрана.

Первые HUD выводили скромный объем информации; одним из ограничивающих факторов были небольшие допустимые размеры экрана.

На серийный автомобиль система HUD впервые пришла в 1988 году стараниями концерна General Motors — ее, в монохромном исполнении, получил седан Oldsmobile Cutlass Supreme. Затем появились цветные версии, но поначалу только в премиальном сегменте. В наши дни HUD начинают ставить и в более простые машины.

Современные HUD способны заполнить изображениями половину ветрового стекла, в том числе «дорисовать» реальный мир.

Современные HUD способны заполнить изображениями половину ветрового стекла, в том числе «дорисовать» реальный мир.

Как это работает

Электронный блок-проектор получает данные из диагностического блока OBD ­(on-board diagnostics) автомобиля, обрабатывает их и отправляет картинку на светоотражающее покрытие.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Изображение выводится на ветровое стекло или выдвижной прозрачный экран — серийно реализованы обе схемы.

Материалы по теме

Все данные, которыми располагает OBD, могут быть вынесены на экран: скорость, обороты двигателя, температура охлаждающей жидкости, количество топлива, сведения о неисправностях… Вплоть до показаний любого датчика. С появлением бортовых навигаторов стало возможно «выложить» на стекло маршрут и подсказки о дорожных знаках.

Спустя некоторое время после начала массовой установки системы HUD на серийные автомобили стали появляться эрзацы — гаджеты, стыкуемые с автомобильной электроникой и выполняющие те же функции. Сегодня же можно получить совсем бюджетный вариант HUD, просто скачав мобильное приложение и установив смартфон над панелью приборов. Правда, «телефонные» изображения страдают бликами и скверным качеством, а спектр отображаемой информации ограничен.

Некоторой проблемой остается невнятная работа HUD при разных усло­виях освещения, особенно на ярком солнце.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Заводы устраняют этот недостаток, корректируя рабочие характеристики от

www.zr.ru

Проекция на стекло – плюсы и минусы HUD-приложений для смартфонов

В мобильных маркетах сейчас представлены десятки HUD-приложений, делающих из смартфона так называемый Heads-Up Display, когда лежащий на торпедо телефон проецирует изображение на лобовое стекло, делая бюджетный автомобиль немножко похожим на премиум-класс, а то и на самолет! Насколько они удобны, необходимы и какие имеют нюансы использования?

Разновидности HUD-приложений

HUD – это «head-up display», устройство, информация с которого считывается водителем или пилотом без наклона головы, не отвлекаясь от управления. В случае мобильных приложений имеет место эффект отражения от лобового стекла – смартфон дает отзеркаленное изображение, которое на лобовом стекле смотрится, как прямое.

Соответственно, все, что предлагают традиционные мобильные приложения для автомобилистов, можно проецировать на стекло – карты, пробки, радары, скорость, ошибки check engine и т.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем п. Приложений – масса, большинство из них бесплатны, и функциональность их разнообразна.

Самое простое из существующего – это приложения-спидометры. Отображают только скорость крупными цифрами или аналоговыми стрелочными шкалами. Как правило, имеют возможность визуальных настроек – цвет индикации и т.п.

Чуть сложнее – спидометр + «оповещалка» о радарах. Вдобавок к индикации скорости предупреждает о приближении камер-радаров за счет скачанных баз координат. Эффективность приложений такого типа целиком зависит от качества обновления баз разработчиками.

Еще более навороченный вариант – HUD-приложения со встроенной навигацией, сделанных, как правило, на базе Гугл-карт с их функциональностью. Интересным бонусом может оказаться ночной черно-белый режим, показывающий только дорогу, избавляя водителя от всей лишней информации, которая присутствует в обычных навигационных программах с ночным режимом.

Особенности использования HUD-режима

Работа только в сумерках или ночью

Во встроенных с завода HUD-системах явно используются средства проекции с повышенной яркостью.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Телефон, увы, к таким не относится – даже имеющий дисплей ярче среднего и отрегулированный на максимум. На солнце проекцию на стекле не видно от слова совсем. Слегка можно разлечить в тени, но основное время актуальности «смартфонного» HUD – это сумерки.

Перегрев телефона

Тут сложнее. Скажем честно, использовать HUD-режим в тех приложениях, где задействована навигация, да еще и в холодное время года – просто опасно для вашего телефона! Ибо идет, по сути, тройной нагрев — от печки через дефлекторы обдува лобового стекла, разогрев чипов аппарата от ресурсоемкой навигации, а также выделение тепла на заряжающейся батарее, поскольку оставлять без зарядки аппарат с работающим GPS-приемником явно нерационально – за час он высосет полбатареи.

В итоге гаджет греется буквально как утюг, что явно не способствует его долгожительству. Отчасти может помочь резиновый коврик, перекрывающий щели обдува, но режим работы аппарата все равно крайне тяжелый и вредный.

Двоение изображения

За счет того, что изображение отражается и от внутренней поверхности стекла, и от внешней, символы HUD всегда двоятся.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Смотрится не слишком приятно, хотя этот «косяк» HUD-программкам первое время прощают за счет эффекта экзотичности. Вторая сторона той же медали заключается в том, что положить телефон на торпедо так, чтобы водителю было видно ТОЛЬКО отражение на экране – крайне сложно. Как правило, в поле зрения попадает и отражение, и сам дисплей – а вместе получается какая-то неопрятная светящаяся каша… Примерно такая:

Выводы

Говоря о полезности HUD-приложений, стоит отметить, что индикация скорости в чистом виде – фактически пустое баловство. К чему дублировать четкий и наглядный штатный спидометр мутноватыми цифирками подпрыгивающего на кочках смартфона?! Разве что если у вас имеется некая, пусть и живая, но весьма престарелая иномарка, приборная панель вышла из строя, и купить её либо сложно, либо нерационально ввиду общей стоимости и возраста машины. В этом случае смартфон может отчасти выполнить роль «приборки», в особенности с приложением для диагностики, и HUD эффект тут окажется кстати, хотя это и небесспорно.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Индикация скорости с предупреждением о радарах – ну, режьте меня, но ровно столь же бесполезна, как и спидометр. Есть приложения, предупреждающие о радарах, работающие с голосовыми предупреждениями в фоне и при выключенном дисплее – им проекция на стекло совершенно не нужна…

Вот разве что в HUD-навигации в черно-белом минималистичном варианте что-то есть, да и то с этим можно поспорить – лично у меня из-за привычки к классическому виду GPS-приложений постоянно возникало ощущение некой урезанности информации, как будто чего-то не хватает… Впрочем, все фломастеры разные на вкус – пробуйте, и, возможно, вы найдете HUD-приложение, которое окажется удобным и полезным для вас!

www.kolesa.ru

Skoda Rapid Spaceback Darling › Бортжурнал › Проектор скорости (HUD) на лобовое стекло Valeo SpeedVisio NOMAD (GPS)



С недавних пор вся Астана была обвешана камерами-скоростомерами. Теперь, передвигаясь на автомашине, приходится постоянно контролировать свою скорость.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Бортовой компьютер на щитке приборов настроил так чтобы он показывал скорость. Однако, периодически отслеживать скорость движения на щитке приборов — уводя взгляд с дороги — не безопасно. Поэтому принял решение поискать проектор скорости на лобовое стекло или как его называют по-другому — HUD (Head-Up Display).


Основные требования которые предъявлял к устройству:
1) отображение текущей скорости;
2) оповещение при превышении заранее запрограммированной скорости.

Поиски начал как обычно на Алиэкспресс. В процессе поиска понял, что устройства отличаются между собой. Есть модели которые определяют скорость по GPS, есть которые берут данные с бортового компьютера авто OBD2, встречались и оба варианта вместе. Кроме того, есть модели с собственным экраном на который выводятся данные.

Самые популярные из них:
1) Vjoycar C60

Полный размер


2) VJOYCAR A8

Полный размер


3) EANOP

Полный размер

Но, ни к одному из найденных на Али устройств душа не лежала.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Хотелось что-то "заводское", известного бренда так сказать. Поиски в гугле дали свои результаты и я наткнулся на Valeo SpeedVisio Nomad скорости (GPS) 632051. Производитель оказался мне знакомым, в моей Шкоде установлены фары Valeo.

Особенности HUD Nomad:

— не требует профессиональной установки;
— нет необходимости синхронизировать систему со спидометром;
— устанавливается за 5 минут непосредственно конечным потребителем;
— дисплей "head up display" (HUD), проецирующий скорость автомобиля на лобовое стекло на уровне глаз водителя;
— звуковой сигнал в случае превышения запрограммированной скорости;
— возможность оставаться в пределах скоростного режима -> комфорт и безопасность.


Как это работает:
— показания скорости автомобиля посылаются спутником на GPS чип встроенный в дисплей и размещенный на передней панели.
— экран проецирует показатель скорости на овальную пленку, размещенную на лобовом стекле на уровне глаз водителя.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем
— скорость отображается, даже при ярком свете, так как яркость светодиодов регулируется в зависимости от окружающего освещения.
— показания спидометра и Speed Visio Nomad немного отличаются, поскольку Speed Visio Nomad считывает информацию с GPS, показывающей реальную скорость, в то время как спидометр указывает скорость немного большую, чем реальная, что связано с требованием производителей автомобилей.
Использование GPS ориентированных систем основано на тех же принципах, что и сама GPS, и имеет те же ограничения в использовании
— водитель устанавливает скорость допустимую для данной поездки. Визуальные и/или звуковые сигналы информируют водителя, как только запрограммированная скорость превышается.
— можно установить пять различных скоростных режимов, и система сохранит их, даже при разряженной батарее.
— нет необходимости изначально синхронизировать показания спидометра и запрограммированную скорость.
— звуковой сигнал можно отключить;
— работает от прикуривателя, есть встроенный аккумулятор;
— имеется в запасе несколько шарнирных опор для устройства, что позволяет крепить в 2 разных мест, запасные пленки;
— устройство можно снимать от опоры и прятать при необходимости.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер

www.drive2.ru

дисплей (HUD-проектор) для автомобиля с навигатором, стрелкой скорости

Проекция на лобовое стекло устанавливается на дорогостоящие автомобили бизнес-класса, такие как BMW, Mercedes, Audi, Bentley. Опция транслирует детально проработанное изображение и позволяет водителю не отвлекаться во время езды.

Описание проекции

Проекционный дисплей на лобовое стекло может быть установлен в каждом автомобиле. Для подключения используются:

  • заводской прикуриватель;
  • OBD-разъем;
  • компьютерный блок управления двигателем.

Проекция скорости на стекле не заставляет водителя отвлекаться от дороги и искать стрелку спидометра.

Приятным дополнением станет встроенный датчик GPS, который контролирует ограничение скоростного режима на каждом участке дороги и предупреждает владельца о превышении красным цветом, миганием или звуковым сигналом.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Спидометр автоматически появляется при запуске автомобиля. В продаже встречаются системы с наличием навигатора, тахометра, датчика температуры двигателя и указанием расхода топлива.

Как работает и что для этого нужно

HUD-проектор питается от бортовой сети автомобиля и включается при повороте ключа зажигания. Существуют версии для смартфона, в которых показания отражены зеркально, однако при правильном расположении на центральной консоли индикация отражается и работает корректно.

Выбирая проектор на лобовое стекло HUD, нужно учитывать следующие факторы:

  • уклон щитка;
  • яркость выдаваемой проекции;
  • наличие штатного крепежа или силиконового коврика в комплекте;
  • вид подключения.

Старые автомобили не оснащены компьютерами и CAN-шиной с диагностическим разъемом. В таком случае показания скорости можно передавать с помощью мобильного телефона или планшетного компьютера с GPS приемником. Для Андроида существует множество приложений, которые предлагают разные стили оформления и режимы работы.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Работа системы зависит от качества продукции и способа подключения. Не все аппараты способны выдать четкую реакцию на резкое увеличение скорости или оборотов двигателя. Это зависит от мощности установленного процессора и встроенного алгоритма обработки данных.

Виды проекторов

Проекторы на лобовое стекло автомобиля делятся на несколько основных видов:

  • мультимедийный;
  • классический;
  • проектор с функцией навигатора;
  • со встроенным регистратором.

Модели отличаются внешним оформлением, размером, типом подключения, функционалом и углом обзора.

Мультимедийные варианты дополнительно оснащаются звуковым сигналом и возможностью регулировать стрелку спидометра, яркость экрана, громкость оповещении, индикацию скоростного режима.

Классические аппараты можно установить в большинство автомобилей. У них компактный корпус, приятный внешний вид и детализированное проецирование данных.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем К минусам можно отнести отсутствие регулировок силы света, изменения угла индикации на стекло. Проекция с минимальными показаниями — самый дешевый вариант.

Проектор с навигатором — самый дорогостоящий и большой по размеру аппарат. Данные передаются на ветровое стекло с помощью мощного HUD-дисплея с широким спектром регулировок и опций. Данные от спутников принимаются через встроенный GPS-модуль, обрабатываются центральным процессором и проецируются перед водителем. Важный фактор — требуется полное отсутствие лишних предметов в месте установки, которые могут существенно ухудшать прием.

Модели с встроенным регистратором очень полезны для автомобиля. Камера записывает все происходящее во время движения на носитель, который в любое время можно извлечь и просмотреть на компьютере. Аппарат может пригодиться при случайном ДТП и избавить от лишних разбирательств.

Аппараты, которым стоит доверять:

  • Asus;
  • Rivitek;
  • Garmin;
  • Atdiag.

В качестве временного решения подойдет обычный смартфон.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Приложение для проекции можно скачать в официальном магазине операционных систем iOS или Android. Такой проектор спидометра сложно использовать на постоянной основе, так как гаджет постоянно придется забирать с собой при выходе из салона автомобиля.

Преимущества и недостатки

Проектор скорости на лобовое стекло набирает широкую популярность среди автовладельцев из-за следующих факторов:

  • чтобы посмотреть скорость на лобовом стекле, не нужно отвлекаться от дороги;
  • простая установка большинства моделей, которая не занимает много времени;
  • возможность использования опции в регионах с холодным и теплым климатом;
  • эффектная визуальная составляющая.

К минусам относятся:

  • высокая стоимость моделей с навигацией и камерой;
  • появление лишних проводов при подключении через прикуриватель или диагностическую колодку;
  • ухудшение детализации из-за грязного стекла или при появлении сколов, царапин.

Чтобы установить проектор на лобовое стекло своими руками:

  1. Тщательно отмыть стекло.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем
  2. Протереть место монтажа.
  3. Положить удерживающий коврик или приклеить аппарат на специальные присоски.
  4. Подключить кабель питания в прикуриватель или колодку диагностики.
  5. Включить устройство.
  6. Приклеить вспомогательную пленку в месте передачи индикации на стекле.

Пленка преломляет солнечные лучи, исключает появление бликов, а также значительно повышает уровень детализации данных.

Для монтажа прибора, который подключается к проводке от ЭБУ, следует обратиться на станцию. Самостоятельное вмешательство в блоки управления автомобилем может нанести серьезный урон и повредить бортовую сеть. Считывая данные напрямую с компьютера, центральный процессор быстрее обрабатывает информацию и выдает мгновенные результаты.

Самостоятельно устанавливая проекцию, следует позаботиться о качественной прокладке кабеля питания. Это улучшит внешний вид центральной консоли и защитит аппарат от случайного замыкания или обрыва контактов.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

infokuzov.ru

Навигатор проектор на лобовое стекло автомобиля в Москве (500 товаров) 🥇

Цвет 1: Серый, Ширина (см): 4, Вес (кг): 0.2

Компания из Москвы, доставка Онлайн консультант Бесплатный номер 8 800...

moskva.regmarkets.ru

Проектор на лобовое стекло автомобиля с навигатором: выбор модели

В последнее время на рынке появились совершенно новый вид автомобильных гаджетов: навигаторы с проектором информации, отображающим данные на лобовое стекло. Ранее подобное устройство можно было увидеть лишь в очень дорогих автомобилях, они были заранее встроены производителем, но в последнее время ситуация изменилась

Содержание статьи

Характеристики и типовая комплектация навигатора с проекцией

Фирмы, производящие навигаторы, стали выпускать устройства, которые можно установить в любой автомобиль своими руками. В странах Европы подобная система навигации широко распространена и не вызывает удивления, в то время как для российского потребителя устройства такого формата являются диковинкой и лишь набирают популярность среди водителей.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

HUD-устройства (от англ. «Head up display» в буквальном переводе «дисплей поднятой головы») – это больше, чем просто навигатор. Они позволяют водителю не только отслеживать маршрут, но и следить за состоянием автомобиля в целом.

Современные модели последнего поколения способны проецировать на экран следующую полезную информацию:

  • скорость;
  • расход топлива;
  • состояние охлаждающей системы;
  • километраж;
  • количество оборотов;
  • показания тахометра.

И это далеко не все. Нужную информацию водитель может самостоятельно задать в настройках. Большим плюсом проекции всех этих данных на лобовом стекле является то, что водителю не нужно переключать свое внимание между несколькими источниками информации. Это в значительной степени повышает безопасность движения.

Факт! Первые навигационные устройства с проекцией на лобовое стекло появились в 90-х годах, и долгое время применялись лишь в военных целях. Впервые использование данной технологии для простых потребителей стало доступным в автомобилях фирмы BMW.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Сам навигатор представляет собой небольшое устройство размером с пейджер.

Большинство производителей поставляет продукт на прилавки в стандартном комплекте. В него, как правило, входят следующие компоненты:

  1. Само навигационное устройство.
  2. Крепежные элементы для надежной фиксации гаджета на приборной панели.
  3. Светодиодный дисплей повышенной яркости.
  4. Специальная пленка, проявляющая изображение, которую закрепляют на лобовом стекле.

По всем показателям устройство подобного класса считаются заслуженным лидером среди автомобильных гаджетов.

Интересно! Цветная картинка, проецирующаяся на стекло, появилась лишь в 2001 году. До этого изображение было монохромным.

Классификация автомобильных проекторов

Способов классификации проекторов на лобовое стекло с встроенным навигатором может быть несколько. И одним из них является классификация по типу подключения. При подобном разделении можно выделить следующие группы:

  1. Подключение к прикуривателю.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Самый простой способ подключения гаджета, который можно без опасений произвести самостоятельно. Оптимально подходит для новых автомобилей, находящихся на гарантии, поскольку не происходит нарушения системы бортового компьютера.
  2. С помощью диагностического порта.
  3. Подключение к бортовой системе автомобиля.

Альтернативной и не менее полноценной классификацией является разделение устройств в группы по функциональности.

Мультимедийный проектор

Относительно новая группа проекторов. Устройства данного вида не только способны выводить визуальную информацию на стекло, но и могут издавать звуковые сигналы, предупреждающие о том, что состояние автомобиля вышло за рамки нормы.

Проектор скорости

Устройства данного типа служат для того, чтобы отслеживать показатели спидометра. В настройках можно задать максимально допустимую скорость, и тогда при нарушении скоростного режима, проектор оповестит не только визуальным сигналом, но и звуковым.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Проекторы данного класса подключают непосредственно к бортовому компьютеру.

Еще одной разновидностью проектора скорости являются устройства, оснащенные GPS антенной. Такие гаджеты подключаются к бортовому компьютеру при помощи Bluetooth. Использование в подключении беспроводной связи делает их доступными для использования в автомобилях, подлежащим гарантийному обслуживанию.

Факт! Проекторы скорости выводят и отслеживают информацию о состоянии автомобиля в целом, например, данные о напряжении в сети.

Проектор-навигатор

Наиболее совершенный класс автомобильных проекторов. Помимо всей прочей информации, которую передают устройства других категорий, навигационные проекторы отображают информацию о передвижении авто. Дополнительным плюсом данной категории можно назвать их способность воспроизводить мультимедийные файлы, например, музыку или даже фото и видео.

Также возможно проводить классификацию исходя из фирмы производителя.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Несмотря на то, что устройства данного типа еще только начинают завоевывать рынок, выбор бренда велик. Из крупных выделяют следующие фирмы:

  • Samsung;
  • ASUS;
  • Toshiba;
  • Hitachi.

Признание владельцев заработали и другие, менее известные производители.

Для справки! Компания Toyota заявила о своем намерении выпустить собственный 3D-проектор для лобового стекла. Такое устройство позволит отслеживать не только данные о своем автомобиле, но и наглядно видеть все прочие машины, участвующие в движении.

Установка автомобильного проектора

Для многих автолюбителей нет ничего сложного в том, чтобы установить проектор. В частности, это касается тех моделей, которые устанавливают в прикуриватель или же в диагностический порт. Все, что потребуется, это правильно в разъемы вставить кабеля, а сам проектор надежно установить на панели напротив лобового стекла.

После того, как устройство подключено и крепко установлено, можно клеить специальную пленку на лобовое стекло.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Для этого поверхность следует тщательно очистить и обезжирить. После чего саму пленку накладывают на влажную стеклянную поверхность.

Важно! Чтобы проецируемая картинка была качественной, стекло, на котором закрепляется пленка, должно быть без каких-либо повреждений.

Производить установку гаджетов с подключением в бортовой компьютер самостоятельно не рекомендуется.

На данном этапе развития техники автомобильные проекторы достаточно дороги и потому не особо популярны. Но при этом имеют большое будущее. Пройдет совсем немного времени, выйдут новые гаджеты, и тогда проекторы прочно займут свое место во многих автомобилях.

ekonomim24.ru

S5 HUD-проектор на лобовое стекло автомобиля — Mitsubishi Pajero Junior, 1.1 л., 1995 года на DRIVE2

Всем Здравствуйте.

В поисках подарков на Новый Год на страницах интернета встретился мне проектор на лобовое стекло автомобиля.
Видео подобный девайс на новых моделях Toyota и Lexus.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Что можно сказать о девайсе —
HUD-проектор или Head-up Display – это проектор на лобовое стекло автомобиля, который проецирует показания приборов прямо на стекло чуть ниже уровня глаз водителя.
HUD-проектор на лобовое стекло – это уникальное устройство, обеспечивающее безопасность и комфорт за рулем!Проектор на лобовое стекло HUD (Head-Up Display)- это «дисплей поднятой головы». Такая система позволяет отображать показатели (такие например, как скорость, обороты двигателя и проч.) на лобовое стекло с водительской стороны.
С ним Вам больше не придется постоянно отвлекаться на показания приборов, а значит, вы не будете отвлекаться от дороги. Вы всегда успеете затормозить перед резко остановившимся автомобилем или выскочившим на дорогу пешеходом, всегда заметите дорожные знаки. Огромным преимуществом подобных устройств является возможность звуковой или цветовой сигнализации. Как только одна из величин, отображаемых на лобовом стекле, превысит допустимые нормы, вы увидите или услышите специальный сигнал системы.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Раньше такую возможность имели обладатели Citroen C6, BMW 5-ой и 6-ой серий. Сейчас же при помощи портативных HUD проекторов проецируют такие показатели практически на все модели автомобилей.
Этим устройством является светодиодный дисплей высокой яркости и находится над панелью приборов транспортного средства. Характеристики, которые показывает данное устройство, зависят от модели проектора. Также как и способы подключения (либо через прикуриватель, либо через бортовую систему). Если Ваш автомобиль находится на гарантии, то лучше подключать дисплей поднятой головы через прикуриватель.
HUD-проектор на лобовое стекло обеспечивает безопасное движение, позволяющее не отвлекаться от дороги. Ещё лучше, если Ваш HUD-проектор будет оснащен звуковой или цветовой сигнализацией, позволяющей услышать сигнал в случае превышения каких-либо показателей.
На отечественном рынке представлено три вида HUD-проектора.
HUD CRX-3001 – одно из самых простых устройств. Он отображает скорость, в случае её превышения подает звуковое или цветовое предупреждение.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем
HUD CRX-3002 – обладает большим количеством возможностей. Отображает скорость, показания тахометра, напряжение в сети, температуру тосола, показатели включения (отключения) габаритов. Имеет цветовое предупреждение.
HUD CRX-3003 – устройство, которое не подключается к бортовым приборам (очень важно для автомобилей, которые находятся на гарантии). Эта модель получает данные при помощи GPS-антенны, которая встроена в устройство и получает такую информацию со спутников.
Имея в своем автомобиле такой «дисплей поднятой головы» можно только испытывать блаженство от комфорта, с каким Вы ведете свою машину!

Отображает на лобовом стекле следующие функции:
— Текущая скорость (со звуковым сигналом в случае превышения заданного пользователем значения)
— Текущий расход топлива (как в движении, так и на холостом ходу)
— Уровень заряда аккумулятора (плюс сигнал в случае перехода критического порога)
— Температура в системе охлаждения
— Обороты двигателя
— Значок "Check engine"

Стало интересно мнение, насколько полезное данное устройство ?

www.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем drive2.ru

Навигаторы проекторы на лобовые стекла в Нижнем Новгороде (500 товаров) 🥇

Размер удерживаемого устройства: 45-110 мм, Дополнительные аксессуары: Крепление на дефлектор. Площадка для крепления на панель приборов, Длина штанги: 208мм

Доставка: Нижний Новгород Онлайн консультант Бесплатный номер 8 800... Заказ в один клик

nizhniy-novgorod.regmarkets.ru

Технология проецирования лобового стекла: в чем суета?

Автопроизводители уже давно экспериментируют с HUD в автомобилях. В прошлом эта функция была ограничена только военными и роскошными автомобилями, но за последние пару лет все изменилось. В настоящее время эту технологию можно найти в автомобилях эконом-класса, где она используется для имитации функций приборной панели, таких как спидометр и уровень топлива. Кроме того, некоторые автомобили также позволяют водителям синхронизировать свои телефоны с приборной панелью.
Отвлекаемое вождение и HUD Производители автомобилей понимают, что водителям может быть сложно отслеживать лишнюю информацию.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Это отвлекает их внимание от дороги и может привести к аварии. Статистика тоже предполагает то же самое. 25% транспортных средств со смертельным исходом происходят из-за отвлечения внимания за рулем. Системы HUD были разработаны для решения этой проблемы, но эти дисплеи были очень маленькими по размеру и не всегда были видны. Водителю приходилось отводить взгляд от дороги, чтобы посмотреть на дисплей, а это было довольно рискованно.
Системы проекции на лобовое стекло Разработчики знали о проблемах, которые вызывали системы HUD, и приступили к разработке решения, удобного для водителей. Результатом стали проекционные системы на лобовое стекло. Все лобовое стекло или определенная область было покрыто прозрачным флуоресцентным покрытием. Эта конкретная область становится экраном для дисплея. Он называется TransPlay и преобразует темное изображение UVA, спроецированное со сканера, в изображение видимого флуоресценции.Изображение цветное и выводится на экран через индивидуальный проектор.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Он отличается от таких технологий отображения, как электронно-лучевые трубки и плазма, потому что в нем используется менее флуоресцентный экран, что исключает необходимость выравнивания проектора по экрану. Проектор состоит из вертикально уложенных пленок, которые соответствуют излучению зеленого, синего и красного света дисплея.
Laser TransPlay Обычно DLP-проекторы используются для представления видеоизображений, но дизайнеры также разработали лазерные проекторы.Они известны как лазерный TransPlay. Как и DLP-проекторы, лазерный TransPlay также состоял из вертикально уложенных флуоресцентных пленок и покрывал весь экран. Проектор устанавливается либо на крыше автомобиля, либо под приборной панелью. Цель состоит в том, чтобы уменьшить занимаемое пространство. Самое приятное то, что ему даже не нужен отдельный источник питания. Работает от источника питания 12 В от автомобильного аккумулятора.
Преимущества этой системы
Технология проецирования лобового стекла преобразует весь экран в дисплей, на котором отображается информация, например предупреждающие знаки.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Его можно преобразовать в глобальную систему позиционирования. Дисплей яркий и красочный, а информация хорошо видна даже в дневное время. Столкнулись с проблемами с лобовым стеклом автомобиля? Свяжись с нами. Предлагаем услуги по замене лобового стекла в Сан-Антонио. Кроме того, мы также предлагаем услуги по ремонту автомобильных стекол. Свяжитесь с нами по телефону 210-793-7115 или посетите наш веб-сайт для получения дополнительной информации.

Связанные

Проектор скорости автомобиля на лобовом стекле OBD2 Спидометр HUD Дисплей на лобовом стекле Сигнализация превышения скорости - покупайте по низким ценам на платформе электронной коммерции Joom

Примечание. Это устройство HUD совместимо со всеми автомобилями, произведенными с 2009 по сегодня кроме автомобилей следующих марок:

Не подходит для Renault Dodge Peugeot Fiat Chevrolet

Не подходит для автомобилей японских и корейских марок (в том числе не подходит для Toyota, Honda, Nissan,

Lexus, Infiniti, Acura, Subaru, Mazda, Mitsubisi, Isuzu, Suzuki, Daihatsu, Hyundai, Kia и др.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем )

Введение: Этот HUD предназначен для отражения компьютерной информации вашего автомобиля на лобовом стекле, обеспечивая более безопасное вождение изо дня в день, а также, что более важно, на высоких скоростях и в ночное время. Поскольку это избавляет водителя от необходимости опускать голову, чтобы увидеть комбинацию приборов. Правильная установка этого устройства позволит вам более эффективно контролировать скорость. Это полезно как для начинающих, так и для опытных водителей, чтобы потенциально избежать нарушений скорости.В A8 HUD используются самые современные технологии как в аппаратном, так и в программном обеспечении, а также в эстетическом дизайне, который может похвастаться уникальной и элегантной формой в эстетической окончательной сборке.

Характеристики:

Совершенно новый и высокое качество

Совместимость со всеми легковыми и грузовыми автомобилями с интерфейсом OBD2 или EUOBD

Цветной дисплей 5,5 дюйма;

Многоцветный дизайн облегчает чтение экрана, выделяет важные детали для быстрого просмотра;

Использование нанотехнологий для устранения нежелательных отражений, что упрощает чтение информации;

Пробег и расход топлива

Возможность отображать огромный диапазон статистических данных автомобиля, включая: скорость, частоту вращения двигателя, температуру воды, напряжение аккумулятора, мгновенный расход топлива , средний расход топлива, измерение пробега, напоминание о смене, напоминание об утомлении водителя, сигнализация низкого напряжения, сигнализация высокой температуры, сигнализация скорости, сигнализация неисправности двигателя, устранение кода неисправности, возможность смены единиц измерения e.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем грамм. Километр / миля

Автоматическое включение и выключение с автомобилем

Автоматический и ручной режим регулировки яркости

Процедура установки HUD:

Убедитесь, что ваш автомобиль совместим с OBDII или EUOBD.

Осмотрите область под рулевым колесом на предмет пробки OBD.

Обратитесь к производителю автомобиля или выполните поиск в Интернете.

Откройте капот и найдите наклейку, совместимую с OBDII (это НЕ на всех автомобилях, совместимых с OBDII, поэтому решение не принято. фактор)

Найдите 16-контактный диагностический разъем.Обычно он находится под рулевым колесом.

Запустите двигатель автомобиля и убедитесь, что выключатель питания находится во включенном положении.

HUD включится вместе с двигателем

Если HUD отображает напряжение автомобиля, расход топлива, скорость и скорость вращения, значит, устройство установлено правильно.

В противном случае: Подождите одну минуту, пока программное обеспечение синхронизируется и убедитесь, что кабель OBD подключен правильно.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Установка светоотражающей пленки Использование устройства без световозвращающей пленки может привести к двойному изображению, наблюдаемому пользователем, в зависимости от лобового стекла.Если вы видите двойной слой, это связано с двухслойной конструкцией лобового стекла, и вам следует установить пленку, следуя инструкциям ниже.

Разместите прилагаемый нескользящий коврик в желаемом положении на приборной панели так, чтобы HUD был сверху.

Наблюдая за тем, где отражается HUD, установите отражающую пленку на место.

Перед установкой пленки убедитесь, что поверхность чистая и сухая;

Снимите заднюю защитную сторону с маркировкой (1) и прикрепите пленку к чистому лобовому стеклу;

Как только вы будете удовлетворены местоположением, используйте кредитную карту или что-то подобное, чтобы удалить все оставшиеся пузырьки или воздушные карманы;

Удалите лицевую сторону с маркировкой (2), если вам нужно отрегулировать отражение HUD, измените положение с помощью нескользящего коврика.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Тип продукта: Автомобильные спидометры и тахометры

Превращение лобового стекла в дисплей | Особенности | Февраль 2007 г.

Проекционная система с технологией флуоресцентного преобразования позволяет размеру и углу автомобильного дисплея быть практически безграничными.

Тед Сан и Цзяньцян Лю, SuperImaging


Основная проблема, связанная с постоянно совершенствующимися автомобилями, - это растущий объем информации, предоставляемой водителям. Увеличенное количество информации на дисплеях приборной панели отвлекает взгляд от дороги, отвлекая внимание, что может привести к аварии. На лобовом стекле отображается дополнительная информация на приборной панели, но она ограничена по размеру и углу обзора.

Проекционная система на полное лобовое стекло, использующая технологию флуоресцентного преобразования, может помочь решить эту проблему.Компания SuperImaging Inc. из Фремонта, Калифорния, недавно разработала систему, в которой все лобовое стекло (или любая подложка) покрывается специальным флуоресцентным покрытием, которое полностью прозрачно.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Зона покрытия становится излучающим экраном для прозрачного дисплея, называемым TransPlay. Пленка преобразует темное изображение UVA, проецируемое цифровым световым процессором (DLP) или двухмерным лазерным сканером, в флуоресцентное видимое изображение на подложке ветрового стекла (Рисунок 1).

Рисунок 1. На этой схеме показана технология прозрачного отображения SuperImaging.

Цветное изображение также можно отобразить на прозрачном экране с помощью настраиваемого DLP-проектора. В отличие от других технологий излучающих дисплеев, таких как электронно-лучевая трубка (ЭЛТ) или плазма, в прозрачном дисплее используется однородный бесструктурный флуоресцентный экран, чтобы исключить необходимость выравнивания проектора по экрану. Уложенные вертикально три слоя прозрачных флуоресцентных пленок, соответствующие излучению красного, зеленого и синего (RGB) основных цветов, могут обрабатываться отдельно с помощью возбуждающего света нескольких дискретных диапазонов волн.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Эти материалы RGB на прозрачном экране покрывают диапазон цветов, аналогичный таковому у ЭЛТ или плазменных дисплеев (Рисунок 2).


Рис. 2. На дисплее во всю ширину лобового стекла могут отображаться предупреждающие знаки и сигналы, карты улиц и другая информация в цветах, которые видны даже при солнечном свете.

Лазерный проектор

Хотя DLP-проектор предпочтительнее для представления видеоизображений, компания также разработала прозрачный дисплей с лазерным проектором, названный laser TransPlay.Двухцветная система отображения лобового стекла была недавно сконструирована на основе специально разработанного лазерного проектора размером с ладонь (рис. 3).

Рис. 3.
В технологии отображения используется проектор размером с ладонь, который получает изображение через источник света UVA и направляет его на лобовое стекло, покрытое прозрачной пленкой.

Подобно DLP TransPlay, лазерная система имеет две вертикально уложенные друг на друга прозрачные флуоресцентные пленки, покрывающие все лобовое стекло.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Если лазерный проектор установлен на потолке или под приборной панелью автомобиля, он занимает минимум места. Он также не требует собственного источника питания, поскольку работает от автомобильного источника питания напряжением 12 В.

Вся система отображения лобового стекла может отображать динамическую информацию, такую ​​как мигающие предупреждающие знаки, карту глобальной системы позиционирования с названиями улиц и потенциальные опасности, такие как корова, олень или человек, переходящие дорогу, с разметкой полос движения, отображаемой в реальном времени. Дисплей очень яркий, и в дневное время информация хорошо видна.Проектор выполняет цифровую коррекцию кривизны или искажения лобового стекла, а многоцветное изображение можно просматривать из любой точки внутри автомобиля.

Как и в случае с любой другой технологией, внедренной в автомобилях, в дополнение к адекватному изучению взаимодействия человека и машины требуется всестороннее тестирование безопасности и срока службы продукта.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Предварительные испытания этой системы показали удовлетворительную надежность при непрерывной работе в суровых условиях. Дисплей можно настроить таким образом, чтобы лазерный луч был недоступен для людей, с уровнем мощности ниже предела безопасности, установленного Международной электротехнической комиссией (IEC 60825).

Познакомьтесь с авторами

Тед Сан и Цзяньцян Лю являются соучредителями SuperImaging Inc. из Фремонта, Калифорния; электронная почта: [электронная почта защищена]; [электронная почта защищена].


Проектор с голограммой HUD для лобового стекла автомобиля - Indigo-Deals ™


Даже если вы самый безопасный водитель, иногда вам нужно отвести взгляд от дороги, чтобы проверить указатель уровня топлива. Это может быть проблематично, поскольку даже малейшее отвлечение внимания может привести к аварии.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Представляем автомобильный проектор с голограммой HUD для лобового стекла - простое в использовании устройство, которое подключается к вашему автомобилю через OBDII (каждая машина с 1996 года имеет один) порт и проектирует

удобный HUD на лобовом стекле.Вся необходимая информация во время движения впереди вас в любое время, даже под прямыми солнечными лучами или ночью.

Проектор HUD с голограммой лобового стекла автомобиля легко подключается к любому автомобилю и отображает скорость вашего автомобиля (как в миль / ч, так и в км / ч), число оборотов в минуту, указатель уровня топлива и многое другое. Он также отображает сигнал тревоги в случае неисправности двигателя.

---

Характеристики:

  • Следите за своим вождением и следите за прочитанным
  • Легко подключается к порту OBDII любого автомобиля (с 1996 года он есть у каждой машины)
  • Отображает скорость вашего автомобиля, температуру наружного воздуха, указатель уровня топлива и многое другое
  • Отображает сигнал тревоги в случае неисправности двигателя
  • Автоматическая и ручная регулировка яркости
  • Показывает как миль / ч, так и км / ч
  • Сигнализация при превышении скорости
  • Включение и выключение автомобиля
  • Простота эксплуатации и простота установки
  • Использует нанотехнологию для устранения нежелательных отражений

Спецификация:

Размер продукта: (3.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем 55x1,97x0,47) "/ (9x5x1,2) см (Д x Ш x В)
Размер проекции: 3,0 дюйма

Включает:

1 x лобовое стекло автомобиля HUD голограмма проектор

1 x кабель OBD

1 x светоотражающая пленка

1 x противоскользящая накладка

1 руководство пользователя


Пожалуйста, подождите 10-24 рабочих дня для доставки товара. Обратите внимание: в связи с продолжающимся глобальным кризисом COVID-19 большинство аэропортов, почтовых отделений и судоходных компаний по всему миру работают с различными правительственными ограничениями, что делает очень возможными дополнительные локальные задержки в доставке продукции, мы делаем все возможное, чтобы вы продукты как можно скорее.

Цифровой проектор для лобового стекла с HUD - eFizzle

Описание:
HUD - сокращение от Head Up Display. HUD теперь широко используется в авиации для помощи в полете. Пилоты могут получать важную информацию через HUD, и им не нужно смотреть вниз, чтобы поставить под угрозу безопасность.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем HUD впервые появился в военных самолетах для повышения безопасности полета, а сейчас широко используется на многих различных типах самолетов.

Этот HUD, разработанный специально для автомобилей, обеспечивает повышенную безопасность, особенно при высокоскоростной ночной езде.В этом HUD используются новейшие нанотехнологии для отображения актуальной информации с минимальными бликами и нежелательными отражениями.

Характеристики:

  • Многоцветный 5,5-дюймовый дисплей
  • Режим автоматической и ручной регулировки яркости
  • Автоматическое включение / выключение питания при запуске и остановке автомобиля
  • Нанотехнология - устраняет нежелательные отражения, делает отображаемую информацию более четкой
  • Температура рабочей среды: -40 ~ 80 градусов по Цельсию
  • Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока / 400 мА)
  • Скорость автомобиля
  • Обороты двигателя
  • Температура воды
  • Напряжение аккумулятора
  • Расход топлива - мгновенный и средний
  • Измерение пробега
  • Напоминание переключения
  • Напоминание об усталости от вождения
  • Аварийный сигнал низкого напряжения
  • Сигнализация высокой температуры
  • Сигнализация скорости
  • Сигнал неисправности двигателя
  • Устранение кода ошибки
  • Возможность переключения между километрами и милями
  • Совместим с европейскими / американскими автомобилями, выпущенными после 2003 года, и азиатскими автомобилями, выпущенными после 2007 года (с использованием общего протокола OBD - OBD2, EUOBD)
  • Включает в себя: автомобильный HUD, соединительный кабель OBDII, светоотражающую пленку, противоскользящую подкладку приборной панели

Заказы покидают наш склад в течении 1 рабочего дня.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Рабочие дни с понедельника по пятницу, кроме государственных праздников.


Срок поставки = Время обработки на складе + Время доставки

USPS Priority Mail: 2-5 рабочих дней
USPS First Class: 4-7 рабочих дней
USPS Standard Ground: 7-10 рабочих дней
Canada Post: ускоренная посылка: 6-8 рабочих дней

Узнайте больше о Информация о доставке.

Не волнуйтесь, если вы передумали, вот несколько советов по возврату и обмену:

1) Предметы могут быть возвращены или обменены (за исключением предметов «окончательной продажи», нижнего белья, пляжных полотенец, аксессуаров и подарочных карт) в течение 30 дней с момента получения посылки.

2) Пожалуйста, свяжитесь с нашей службой поддержки клиентов, если вам необходимо обработать возврат по какой-либо причине, [email protected]

Узнайте больше о нашей политике возврата .

(PDF) Прототип автомобильной навигации на основе ориентиров с использованием системы отображения на лобовом стекле

N, уравновешивает скорость локализации знака и скорость системного процесса

, поскольку большая вероятность того, что знак находится на ранней стадии

.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Большое количество характерных точек также означает интенсивные вычисления. Во-вторых, пространственно-временная информация

,

извлекается и используется структурой для восстановления ориентации потенциальных плоскостей в трехмерном пространстве. Как только кластер точек

,

классифицируется как вертикальная плоскость, на нем будет запущен алгоритм обнаружения текста

. В-третьих, структура применяет

объектно-ориентированный трекер, который может отслеживать характерную точку в

на уровне субпикселей.Углы обнаруженных участков

дорожных знаков и минимальной ограничивающей рамки отслеживаются до следующего кадра

путем усреднения перемещений ближайших точек каждого угла. Есть две причины для отслеживания отличительных точек

,

, а не граничных углов напрямую: 1) граничные углы

могут быть не очень хорошей функцией для отслеживания по сравнению с выбранными

точками; и 2) отслеживание выбранных точек на участке дорожного знака

может облегчить проблему частичного перекрытия

, когда это происходит на видео.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Эта структура обладает двумя уникальными достоинствами

: 1) за счет применения стратегии «разделяй и властвуй» -

, например, первые два шага алгоритма могут значительно сузить пространство поиска для последующего обнаружения текста

шага и, таким образом, уменьшить большинство ложных совпадений, которые происходят

в случае обнаружения текста всего изображения; 2) для обнаружения текста на дорожных знаках на временной шкале требуется преимущество как временной, так и пространственной информации в видео

.

В более общем смысле, уличный ориентир означает все, что

легко узнать, например памятник, здание, вывеску магазина

или другое строение. В нашем домене приложения мы называем

уличные ориентиры объектами, которые можно использовать для указания

направлений для навигации. В городской среде обычно используются

уличных ориентиров, включая заправочные станции,

ресторанов быстрого питания, церкви и т.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Д. Наши исследования

мотивированы наблюдением, что мы (водители) часто используем

ориентиров для облегчения навигации.Мы хотели бы, чтобы наша внедренная система

могла помочь водителям в навигации, автоматически распознавая

эти ориентиры из видеопоследовательности. Мы

предложили такую ​​систему в [7], в которой мы предполагаем, что

только одно изображение на ориентир доступно для обучения в этой задаче

и обучении, а тестовые изображения имеют разное качество

и разрешение.

6. РЕЗУЛЬТАТЫ И ДЕМО

На Рис.5 показаны три примера тестирования различных значков, которые

проецируются в разных местах без каких-либо искажений

в поле обзора камеры.Использование функции предварительной деформации вместе

с таблицей поиска предварительно деформированных точек позволяет быстро корректировать

в проекциях в реальном времени. Из-за использования поляризации inter-

между предварительно деформированными точками программе проецирования

требуется очень мало памяти.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Это особенно ценно для автомобилей с ограниченными компьютерными системами. Поскольку установка

MediaGlassTM и лазерный проектор не находились в реальной машине

, мы использовали видеопроекцию различных самозаписывающихся приводов

для моделирования.Качественная оценка повторной проекции

на лобовое стекло показывает, что подход

оказался успешным. Функция предварительной деформации полностью компенсирует искажение лобового стекла. Проекция FWD на

лобовое стекло яркое и хорошо видно. Таким образом, предлагаемый метод коррекции искажения лобового стекла

полезен

в других приложениях.

Еще две демонстрации с выделенными дорожными знаками в двух заглушках se-

на FWD также показывают многообещающие результаты.Прибор de-

mos использует выходные данные нашего ранее разработанного датчика дорожных знаков

[6], который показывает местоположение обнаруженных знаков на видео.

Знаки выделены FWD.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем На рис. 6 показаны две демонстрационные версии SE-

, в которых выделенный (FWD) дорожный знак предварительно отображается в моделируемом виде водителя. Выделение ориентиров

, например дорожных знаков, может помочь водителю во время навигации. Непонятно,

, если отвлечение проекции FWD лишает ad-

преимуществ предоставленной навигационной информации.Наши результаты показывают, что

FWD может дать водителю полезные инструкции с помощью других видеодатчиков и систем

и предложить хорошую основу для будущих исследований

. Видео, демонстрирующее все вышеперечисленные демонстрации, доступно по адресу

http://www.cs.cmu.edu/∼wenwu/publications/FWD.wmv

(сделано в Windows Movie Maker, тестовое воспроизведение на Windows

Media Player 10. При копировании вышеуказанного URL-адреса обратите внимание на

, исправьте заголовок после копирования для правильного платья ad-

).

7. ВЫВОДЫ И БУДУЩАЯ РАБОТА

Мы показали, что выделение ориентиров на переднем приводе возможно

и может помочь водителю легче ориентироваться

и удобно в сложных дорожных ситуациях.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Мы спроецировали

узор точек сетки с помощью FWD, записали узор

и создали функцию для коррекции искажения на основе

на предварительно деформированных точках и интерполяции. Наша экспериментальная установка

использовалась для проецирования информации наведения по маршруту на прототипе

FWD.Ориентиры, такие как дорожные знаки

, использовались в качестве поддержки для навигации. Хотя текущая стоимость прототипа

относительно высока, перспективы предлагаемой системы

могут быть выше, когда стоимость снизится в будущем.

В наших экспериментах мы предполагаем, что угол обзора драйвера

фиксирован (положение водителя и ориентация головы), что важно для работы предлагаемого нами метода автоматической коррекции искажений

.Предположение ограничено, а не случай

в реальной дорожной ситуации. Поэтому в будущей работе

мы представим систему слежения за головой с целью, чтобы

водитель видел изображения на лобовом стекле, соответствующие условиям

, независимо от его / ее точки зрения.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Анализ психологических эффектов использования FWD

не является частью этой работы. Перед установкой переднеприводных автомобилей в серийные автомобили необходимы дальнейшие исследования по этой теме

,

, потому что необходимо полностью понять влияние на психологическую нагрузку водителя

.Обнаружение дорожных знаков

может быть расширено для обнаружения пешеходов, велосипедистов или оленей на улице

с помощью тепловизора, чтобы водитель мог быть предупрежден заранее об опасных ситуациях

. Нас также интересует

, использующий FWD для выделения границ улиц в сложных погодных условиях -

ers. Возможный будущий дизайн и реализация, основанные на

на FWD, будут руководствоваться анализом человеческих психологических

логических эффектов, в манере проектирования, ориентированной на человека.

8. БЛАГОДАРНОСТИ

Работа финансировалась General Motors. Посещение

Ф. Блайхера в CMU было профинансировано Международным центром

передовых коммуникационных технологий (interACT).Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Мы,

, также хотим поблагодарить Мартина Баумля за его полезные предложения.

9. СПИСОК ЛИТЕРАТУРЫ

[1] Г. Ф. Кинг, «Эффективность водителя в навигационных задачах по шоссе

», Протокол исследования транспорта,

1986.

[2] Л.А. Стритер и Д. Вителло, «Профиль

способностей водителей к чтению карт», Человеческий фактор, 1986.

Как проекционные технологии позволяют использовать автомобильные проекционные дисплеи

Технология проецирования позволяет использовать автомобильные проекционные дисплеи
Пятница, 20 июля 2018 г.

По сравнению с проекционными дисплеями предыдущего поколения, которые показывали только скорость и число оборотов в минуту, современные HUD имеют более высокое разрешение, более четкие цвета, а также большие и яркие дисплеи. В основном они проецируют графику на лобовое стекло с дисплея, встроенного за рулевое колесо автомобиля или в приборную панель.Однако в некоторых автомобилях используются системы с маленькими плоскими экранами, которые вертикально выступают из приборной панели.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем

Как развивается проекционная технология

Текущая технология проекционных дисплеев развивается. Ожидается, что вся навигационная информация и даже руководство по вождению будут перенесены на великолепно интегрированные визуальные эффекты. Достижения в области проекционных технологий сделали возможным использование этих HUD, которые использовались только в автомобилях класса люкс, в более доступных моделях автомобилей.Вскоре вы можете ожидать, что эти изменения в технологии проецирования позволят проецировать стрелки направления на тротуар перед вами. Вы также можете ожидать таких функций, как анимированные изображения животных на дороге или даже анимированные выноски известных мест, которые вы проезжаете во время вождения. Все это будет отображаться на лобовом стекле вашего автомобиля или даже на боковых и задних окнах.

Последние разработки в HUD

Lexus имеет самый большой проекционный дисплей в отрасли.По словам поставщиков автомобиля, новый Lexus LS 500 2018 обладает настоящим человеко-машинным интерфейсом.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Сеансы тест-драйва этого автомобиля показали, что его HUD обладает самыми поразительными возможностями. Он показывает анимированную навигационную графику, а также состояние автомобиля с точки зрения выдерживания дистанции и центрирования полосы движения. Вы будете удивлены, узнав, но HUD в этой модели также отображает положение пешеходов впереди. Более того, передовая технология проецирования, используемая в модели, позволила очень хорошо настроить эту графику, создавая впечатление, будто графика парит примерно в десяти футах перед автомобилем.Все эти анимированные дисплеи вызывают минимальную нагрузку на глаза водителя.

Это то, что сделала Lexus, но и другие производители автомобилей не сильно отстают. В HUD BMW есть специальные направления для навигации по полосам и возможность управления аудиосистемой, например, каналами и треками, с помощью HUD. Lincoln Navigator и Continental имеют передовые HUD, в которых используется технология цифровой проекции света. Это обеспечивает улучшенную видимость в условиях более яркого освещения.Авто проектор на лобовое стекло: HUD-дисплей — какой выбрать? — журнал За рулем Более того, HUD в этих автомобилях можно запрограммировать для отображения навигационной информации, телефона, а также удержания полосы движения, запаса хода и температуры.

Проекционная технология, используемая в проекционных дисплеях автомобилей, за последние несколько лет претерпела значительные изменения. Greenlight Optics имеет обширный опыт в производстве и разработке проекционных систем, в том числе на основе DLP, LCOS, OLED, MicroLED, светодиодных и лазерных технологий. Мы используем новейшие проекционные приложения и предоставляем нашим клиентам исключительный сервис.


Категории блога
