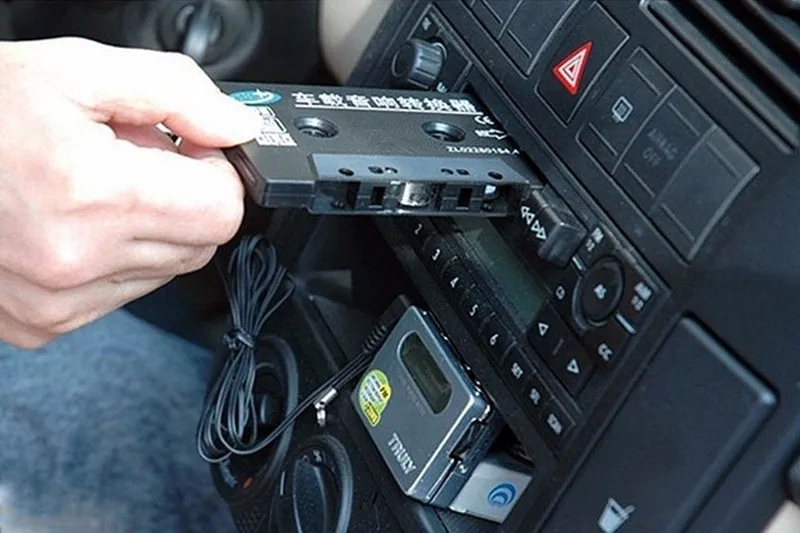

Как вывести AUX выход на любой магнитоле своими руками?

Auto.Today

03 ноября, 17:37

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

© Auto.Today

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX

Видео дня

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее.Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.Снимите разъем с кнопки включения обогрева заднего стекла.Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.Чтобы доступ был свободным, поднимите ручник.Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.Отключите разъем от пепельницы и уберите панель.Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.Под панелью будет находится прокладка для изоляции, ее нужно убрать.Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).Первый провод нужно припаять к GND (земля).Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).После припайки запишите какой провод к какому каналу присоединен.Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Google

Установка AUX в Ford Focus 2 магнитола 6000СD

Смена штатной магнитолы на другую — не выход, так как будет потерян внешний вид. Все! Решился установить AUX в Ford Focus 2 с магнитолой 6000СD.
ВАЖНО! перед выключением магнитолы вашего автомобиля проверьте, есть ли у Вас код от нее. Код состоит из 4 цифр, стикер с ним может быть наклеен на самой магнитоле, сервисной книжке, или в бардачке . Может также находиться в солнцезащитном козырьке, подлокотнике. Не упустите этот момент, ибо из-за потери кода восстановление в салоне вам обойдется очень дорого!

Набор.

1. Подготовка ресурсов.
Нужно сделать пластинки в виде конусов из твердого пластика желательно из ненужных скидочных и банковских карт (я использовал специальные ключи которые можно купить здесь ) и нужна отвертка.

Бардачек.

2. Открывайте бардачок.
Cнизу находятся три заглушки, зажимайте вовнутрь их и откручивайте три болта. Откручивайте еще 4 болта сверху, чтобы можно было изъять бардачок, а аукс выводим через него .

Вытаскиваем магнитолу.

3.Чтобы провести AUX, сначала нужно вынуть магнитолу. Возьмите пластинки или ключи и вставляйте их острием в 4 отверстия, которые по краям автомагнитолы и втыкайте их, пока не поймете, что крепления сдвинулись.

Снимаем рамку.

4. Вытаскивайте магнитолу и откручивайте болты на раме (по два слева и справа). Далее изымайте раму, начав с верха конструкции.

Подключаем AUX

5. Дальше подключайте Aux.
Чтобы все получилось, заранее выньте белую фишку из автомобиля она не понадобиться в дальнейшем и не на что она не повлияет и вместо нее нужно вставить купленный кабель aux предварительно подготовив его ВНИМАНИЕ! В некоторых моделях фишки может не быть,но в любом случае должно быть пустое гнездо справа магнитолы.
И так включите магнитолу, нажмите AUX и подключайте к ней провод. Проверяем все ли работает, получаем кучу эмоций. Примечание: Иногда для работы AUX недостаточно его просто вставить, в некоторых случаях необходимы танцы с бубном :Проверяете работоспособность, если звука не будет то есть выкрутили звук на максимум на телефоне и на магнитоле включили трек , звука нет или очень тихий, в режиме проигрывания достаете фишку аукс из магнитолы и вставляете её еще раз (туда сюда) делаете так до тех пор пока магнитола не поймет что разъем активный в конечном итоге музыка заиграет как надо.

Такова особенность магнитолы форд. Первый признак работы кабеля это тихий звук из правой колонки при выкрученом на максимум звуке магнитолы, просто наберитесь терпения все заработает само собой. Протягивайте провод в бардачок и закрутите бардачок обратно. Собираем все обратно.

Разбираем фишку

Вынимаем панель

Если кто-то хочет большей аккуратности и не нравится, что кабель болтается в бардачке, то возьмите кабель на маму и выводите под блок климат-контроля:
1. Открутите два болта, которые под блоком климата и вынимайте панель с кнопками (если они есть). Выдергивайте любой разъем из пустого слота, провода что к подходят к пустым слотам неактивны так что их можно просто спрятать.

Пустой слот

Если кто-то хочет большей аккуратности и не нравится, что кабель болтается в бардачке, то возьмите кабель на маму и выводите под блок климат-контроля:
1. Открутите два болта, которые под блоком климата и вынимайте панель с кнопками (если они есть). Выдергивайте любой разъем из пустого слота, провода что к подходят к пустым слотам неактивны так что их можно просто спрятать.

Готово !

2.ГОТОВО! Теперь слушаем музыку с любого устройства через Aux на магнитоле 6000CD для Ford Focus 2 . Приятного пользования!
