Современное музыкальное оборудование оснащается множеством разъемов, среди которых наиболее универсальным считается AUX. Эта аббревиатура в переводе с английского означает — «вторичный», «дополнительный». Встречается на гнездах телевизоров, домашних кинотеатров, проигрывателей CD и автомобильных магнитолах. На аппаратуре прошлого разъем маркировался как CD-IN, а вот специалисты называют aux в автомагнитоле «линейным входом».

Гнездо AUX с подключенным переходником и флешкой

Что такое AUX IN и для чего он нужен

Этот порт нужен для подключения внешних аудиоисточников с целью усиления их звука и получения записанной на них информации. Основное требование к подключаемым устройствам — выдаваемое напряжение должно находиться в пределах 0,5-1 Вольт. Как раз такой диапазон имеет большинство аппаратуры на выходе. Внешне гнездо aux-in — это круглое отверстие, окантованное тонким металлическим кольцом. Разъем чаще всего располагается на лицевой панели автомагнитолы, иногда может быть закрыто специальной крышечкой, защищающей порт от попадания грязи, влаги.

Конструкция порта aux и штекера соединительного кабеля

Через линейный вход aux (название порта стало сокращением от английского радиотехнического термина Auxilary, переводится как «вторичный») к автомобильной магнитоле можно подключить любые электронные музыкальные, коммуникационные устройства, оборудованные выходом под наушники. К ним относятся ноутбуки, мобильные телефоны, mp3 плееры, телефоны, айпады, смартфоны, планшеты.

После подключения вы сможете через автомобильные динамики прослушивать музыку, аудиокниги, голосовые записи диктофона, радиоканалы из Интернета, любую звуковую информацию. Слушать музыку, аудиокниги через автомобильные динамики удобнее, так как сигнал с мобильного гаджета, после прохождения через усилитель автомагнитолы, звучит гораздо громче.

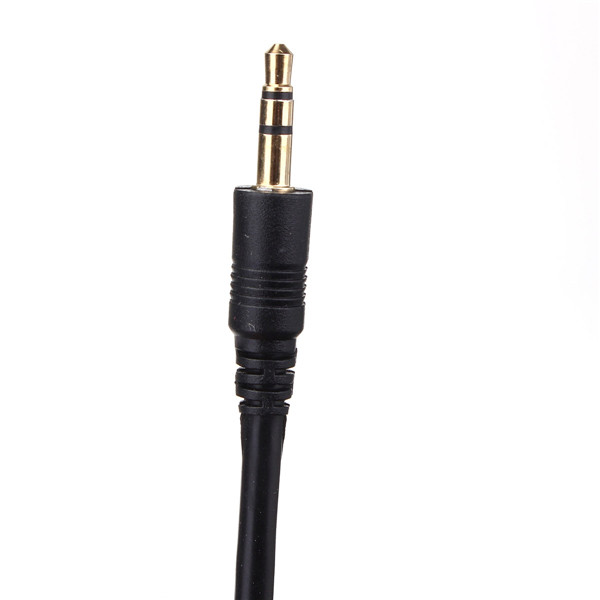

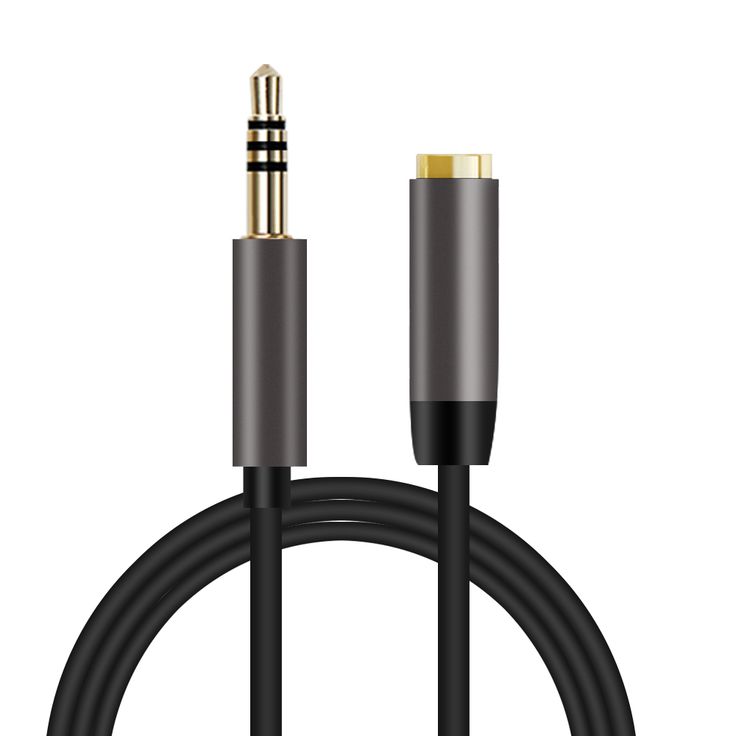

Внешне штекер («джек»») входа aux выглядит как фигурный металлический стержень, вмонтированный в резиновое или пластмассовое основание.

Различают моно и стерео-входы, которые легко распознать по количеству круговых полосок (разделителей контактов). На металле джека для стерео-входа вы увидите две раздельных контакта, в остальном штекеры идентичны. Два контакта необходимы для передачи сигнала на левый и правый динамик или наушник, создающие стереофонический эффект.

В автомобильной аудиосистеме гнездо входа выглядит как круглое отверстие, обрамленное металлической окантовкой. Оно может находиться на теле автомагнитолы или в специальной нише для разъемов (обычно – рядом с прикуривателем).

В дорогих импортных авто гнездо входа aux может закрываться крышкой, предохраняющей контакты от попадания пыли и влаги.

Для магнитол без входа aux соединение с мобильными гаджетами можно изготовить и подключить самостоятельно.

Что можно подключить с его помощью

Практически любой электронный гаджет, имеющий соответствующий выход. Чаще всего, используя специальный провод aux, подключают:

Мобильный телефон, смартфон с Android или иной операционной системой. Понадобится специальный провод-переходник. Тогда вы сможете прослушивать музыкальные композиции, записанные в памяти телефона, через качественную автомобильную аудиоаппаратуру.
Компьютерный планшет.
Аудиоплеер (в т. ч. МР3), работающий только с наушниками и не имеющий собственный динамик.
Микрофон, если в магнитоле есть функция «караоке».
Ноутбук.
Старую аппаратуру аналогового типа, например, кассетный магнитофон.

Наличие разъема aux – стандарт для любой современной аудиоаппаратуры. Поэтому большинство производителей обязательно устанавливают данный разъем.

Телефон с кабелем АУКС, готовый к подключению

Как подключить телефон к магнитоле через USB, AUX, Bluetooth.

Aux кабель что это: как выглядит и для чего нужен?

Как подключить телефон в машине

ГлавнаяРазноеКак подключить телефон в машине

Если ещё совсем недавно верхом совершенства считались магнитолы, читающие CD-диски, то сейчас они уже морально устарели.

И как правило, производители штатных автомобильных аудиоустановок просто не успевают реагировать на все новшества, одно из которых — симбиоз магнитолы и мобильного телефона.

Как же соединить мобильное устройство с магнитолой в автомобиле? Чтобы послушать в машине музыку, можно воспользоваться любым из перечисленных ниже способов, например, подключить телефон через USB.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.
Перезагружаем смартфон для решения возможной проблемы системного сбоя
Вытащить соединительные кабели из гнёзд и вставить их вновь, слегка при этом покачав. Это поможет, если в местах соединения просто плохой контакт.
Для проверки попробовать подключить к магнитоле другое устройство.
«Прошить» телефон, чтобы он мог подключаться к автомагнитоле. Эти программки в большом количестве можно найти в интернете. После обновления программного обеспечения, возможно, проблемы исчезнут.
При соединении по bluetooth, возможно, необходимо ввести пин-код на обоих устройствах. Чаще всего это четыре нуля или четыре единицы.
Можно также попробовать произвести сброс до уровня заводских настроек и попробовать включить устройство снова.

Видео: как подсоединить айфон к магнитоле

Подключение телефона к магнитоле посредством USB, AUX и Bluetooth — несложная операция, которая, тем не менее, имеет свои особенности. Соблюдение всех правил подключения гарантирует качество работы устройств и удовольствие от проигрывания музыки или прослушивания радио во время нахождения в автомобиле.

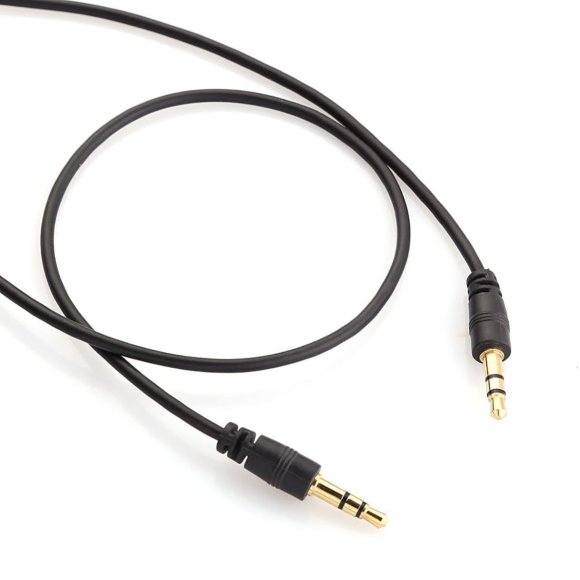

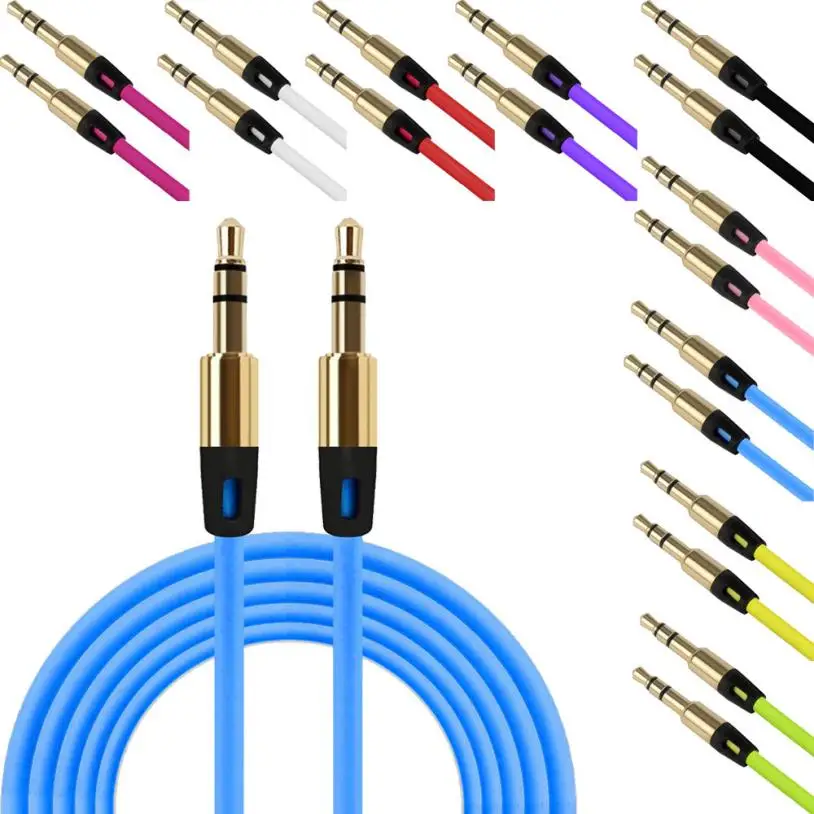

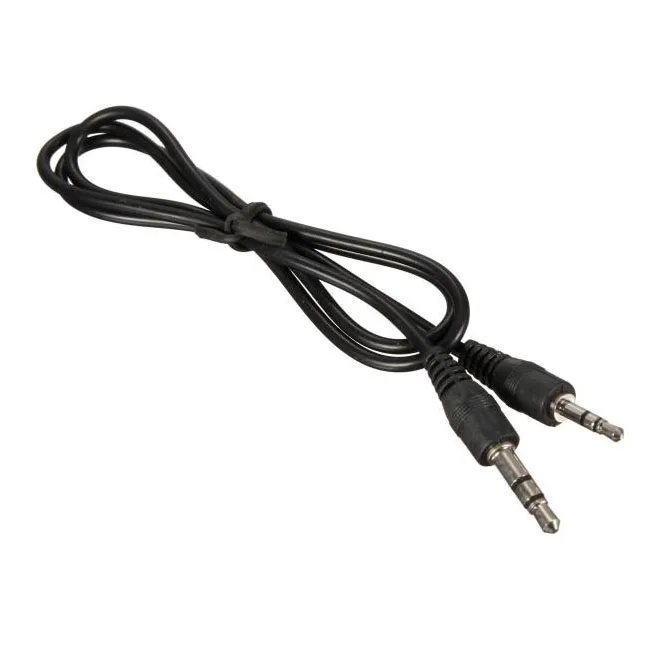

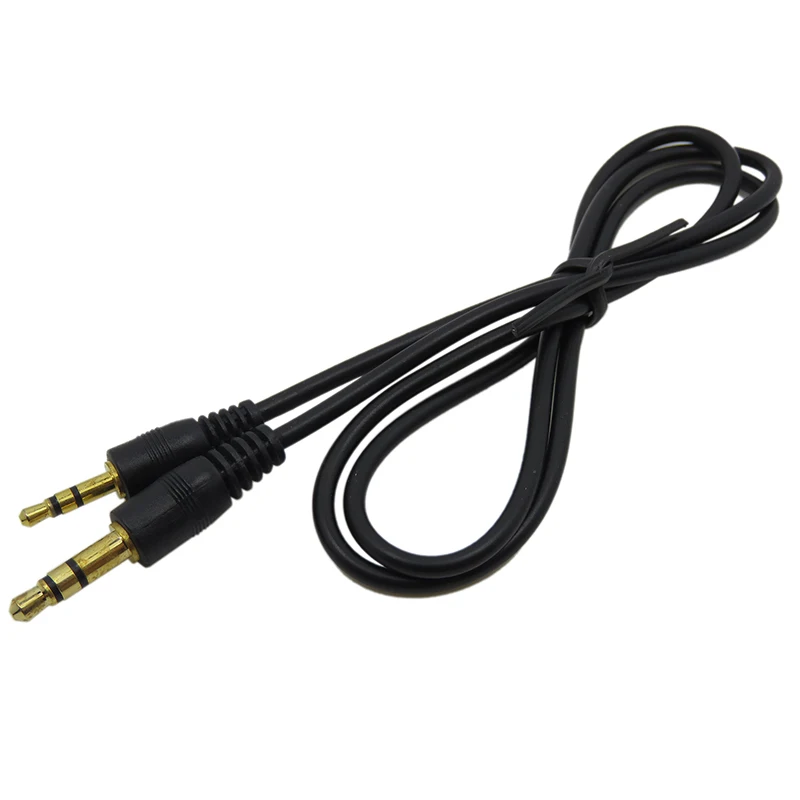

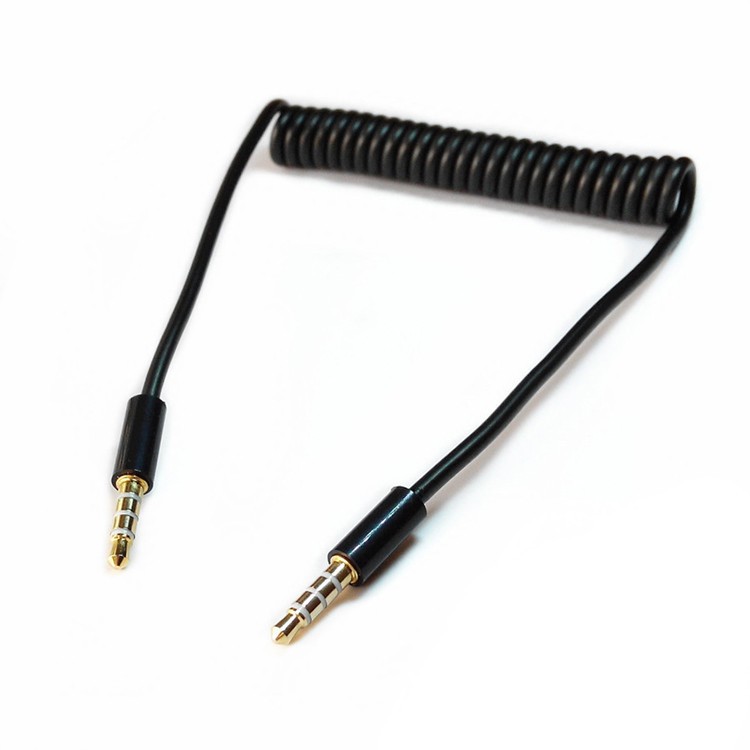

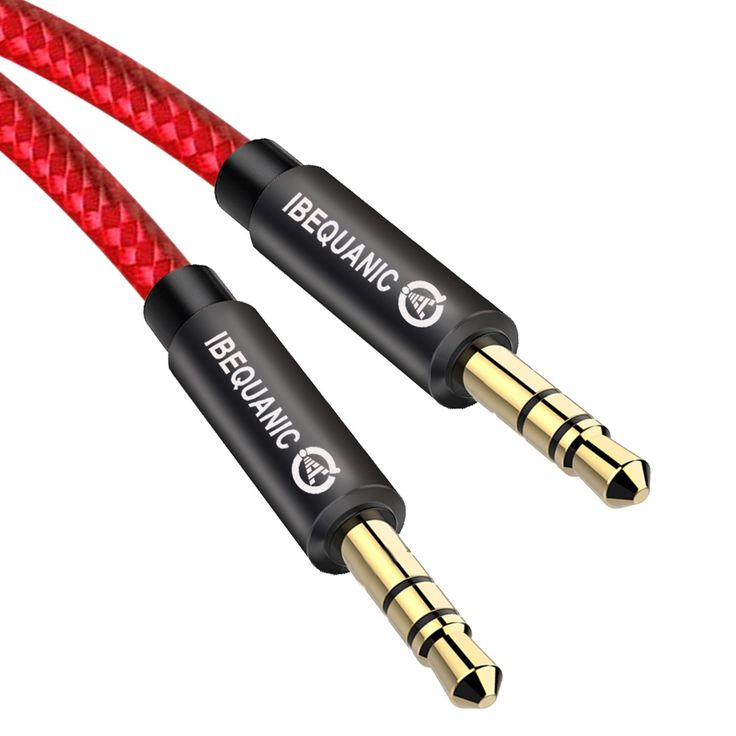

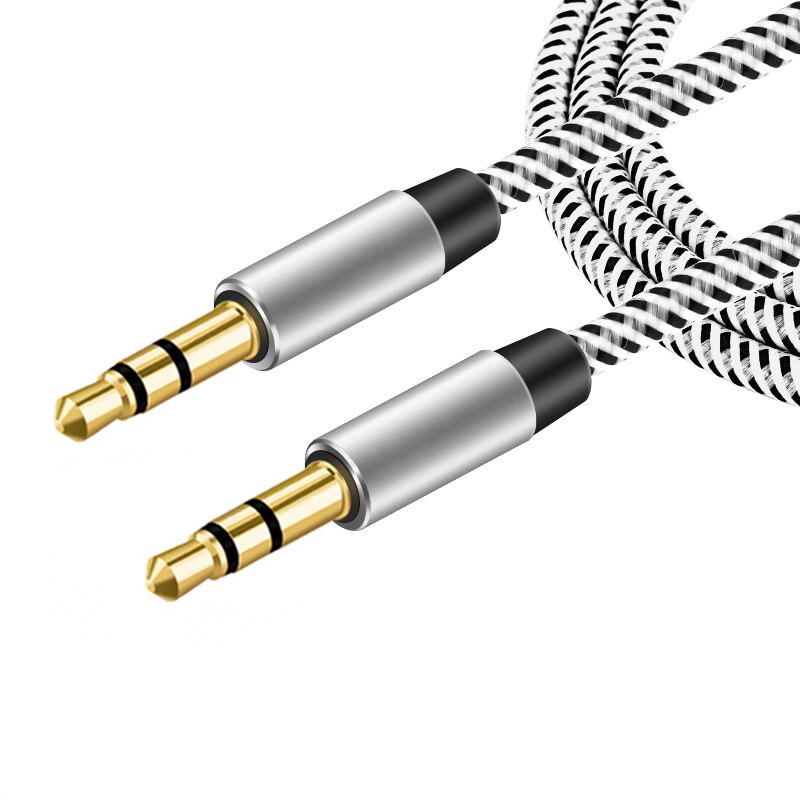

Стандартный кабель Mini Jack 3,5 мм

Приобрести такой aux-кабель для автомагнитолы можно в любом радиомагазине либо салоне сотовой связи. Провод должен иметь с обеих сторон круглый штекер диаметром 3,5 мм. Редко, но бывает так, что у вашего гаджета выход (обозначается как OUT) имеет гнездо другого типа. Тогда придется искать кабель, на одном конце которого Mini Jack 3,5 мм, а на другом – ответная часть, подходящая к разъему на вашем гаджете. Минус использования проводного способа соединения бортовой аудиоаппаратуры и внешнего устройства – наличие кабеля, который может мешаться в салоне. Зато есть и плюс: никакие радиопомехи не помещают корректной передаче информации, к тому же, возможно, что при прослушивании файлов телефон одновременно будет заряжаться.

Вам остается только подобрать нужную длину кабеля

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Вам только остается выяснить, какое штатное гнездо у вашего гаджета, и купить провод с соответствующим штекером.

Кабель с USB переходником и Bluetooth

Зачем подключать USB

Флешка — это надежный носитель информации, обладающий большей вместимостью по сравнению с кассетами и CD. Еще одно преимущество заключается в быстром доступе и высокой скорости чтения и записи мультимедиа.

Разобраться с тем, как подключить USB к магнитоле, необходимо для того, чтобы считывать и прослушивать файлы, записанные на флешке или мобильном телефоне. Для удобства пользования гнездо можно вывести в бардачок или пепельницу в салоне автомобиля, если адаптер, подключаемый к магнитоле без USB, находится отдельно от нее.

Bluetooth-адаптер

Это самый лучший вариант: при его использовании информация передается беспроводным путем, и кабели в салоне не мешаются. Чтобы воспользоваться этим методом, потребуется приобрести адаптер, к одной стороне которого подключается Bluetooth, другая вставляется в разъем AUX диаметром 3,5 мм бортового мультимедиа или магнитолы.

Достоинства такого способа подключения:

отличный кодек — качество воспроизводимого звука довольно высокое;
быстрота и простота подключения — потребуется только нажать на кнопку, после чего адаптер все установит в автоматическом режиме;
удобство управления — контролировать работу адаптера можно через пульт ДУ, голосом или кнопками на панели устройства;
возможность работы с несколькими девайсами.

Но есть и отрицательные стороны. В первую очередь это относительно высокая стоимость адаптера. Во-вторых, его автономность и необходимость периодической подзарядки. Но выход из ситуации есть, и о нем рассказывается далее.

Что делать если тихий звук или его не слышно

К сожалению, по уровню сигнала не все устройства хорошо согласуются, поэтому громкости может не хватать. Решение этой задачи на аппаратном уровне под силу только специалистам в области электроники. Часто помогает использование Bluetooth-адаптера вместо прямой связи по кабелю.

Но если сама магнитола обладает низким уровнем чувствительности по AUX входу, а такое встречается на штатных устройствах автомобилей, то иногда дешевле получится заменить магнитолу на более современную, которая уже располагает всеми необходимыми цифровыми интерфейсами.

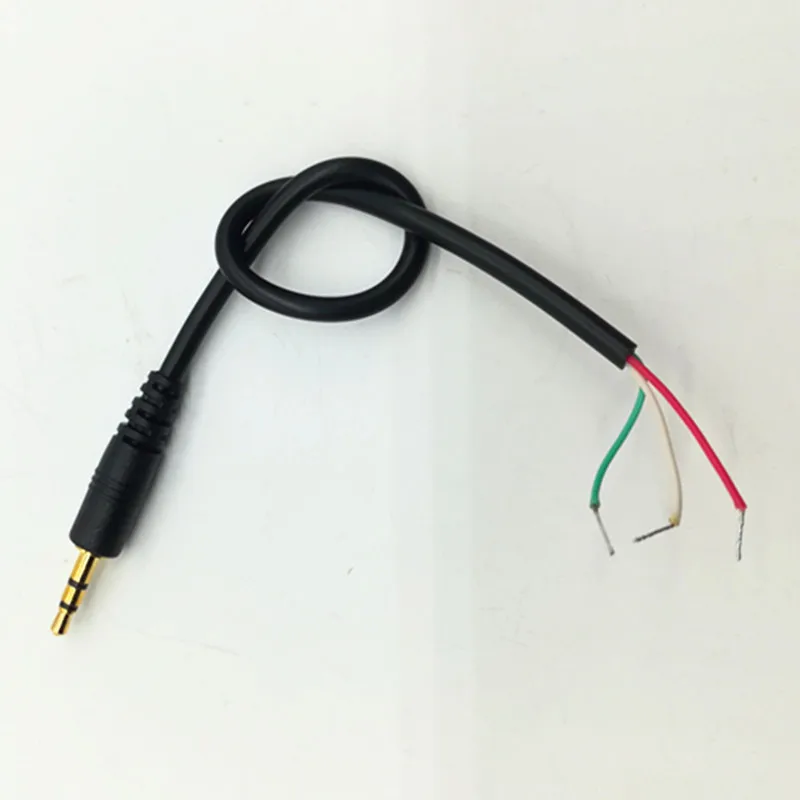

Как сделать AUX-кабель для автомагнитолы своими руками

Для этого нужно уметь работать с паяльником и хотя бы немного разбираться в электрических схемах. Понадобится пара неработающих наушников для телефона или компьютера, точнее, провода от них с мини-джеками 3,5 мм.

Ход дальнейших действий:

Отрежьте провод там, где он подходит к наушникам.
Снимите пластиковую изоляцию (можно использовать паяльник или небольшой острый нож).
Внутри увидите три проводка белого, синего и зеленого цвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
Оголите выводы, чтобы добраться до жил.
Теперь желательно их «прозвонить» тестером на предмет замыкания между собой. Для этого переведите мультиметр в положение измерения сопротивления, и поочередно касайтесь щупами выводов. Везде сопротивление должно быть бесконечно большим. Если это не так и тестер что-то показывает, придется искать другие наушники.
Спаяйте провода от одних наушников с жилами от других, а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет и скотч.

В результате вы получите кабель с двумя мини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъем AUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда вход аукс в машине есть, но он старого типа и находится на задней панели магнитолы. Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами. Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого диска в виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода: на левый канал, на правый и масса. Все они соединяются с подготовленным (см. выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставить разъем и перемычку, а часть кабеля с мини-джеком вывести наружу. Подключение выглядит, как на фото:

Подключение к гаджету автомагнитолы с разъемом старого образца

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
Нет необходимости заменять встроенную магнитолу.
Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскать принципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите с автомобиля и разберите, чтобы добраться до печатной платы.

Дальнейшие действия:

Внимательно осмотрите токоведущие дорожки и найдите контакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходы могут иметь маркировку LCH (левый) и RCH (правый).
Возьмите провод от старых наушников — его нужно впаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственно к металлическому корпусу модуля.
Выведите готовый кабель наружу через подходящее отверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старого образца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Если у вас есть соответствующий штекер, то можно его соединить с проводом от наушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам. Этот разъем удобен тем, что при подключении гаджета магнитофон автоматически отключится.

Как подключить телефон к магнитоле через USB

Современные магнитолы позволяют слушать музыку не только с CD-дисков, но и со смартфонов. Самым удобным способом соединения телефона с проигрывателем является использование USB-кабеля.

Данный аксессуар поставляется со всеми смартфонами и чаще всего используется для зарядки.

Такой вид подключения позволит не только слушать музыку, но и разговаривать по телефону, не отвлекаясь от вождения.

Как подсоединить смартфон к магнитоле

Первым делом нужно проверить поддержку магнитолой USB-подключения. Для этого осмотрите устройство со всех сторон, и найдите разъём с подписью «USB». Если надписи над портами отсутствуют, то найти нужный вход можно визуально. Посмотрите, как выглядит USB-штекер и попробуйте обнаружить похожий разъём на панели проигрывателя. Самые популярные магнитолы с поддержкой USB:

Pioneer 4018;
Suzuki Grand Vitara;
SP-4004;
Alpine CDE-131R;
Pioneer 7621;

После этого следует загрузить на смартфон любимые композиции. Обратите внимание, что записанная музыка должна быть в формате MP3. Затем подсоедините один конец кабеля к телефону, а второй – к магнитоле.

На экране телефона должно появиться оповещение о соединении с проигрывателем. Откройте верхнюю шторку уведомлений и перейдите в раздел «Откладка по USB» или «Способ подключения».

Названия вкладок зависят от модели смартфона, а также версии Android. Здесь нажмите на «Передача файлов».

Показать дополнительные параметры

Режим работы USB — Передача файлов

Данная функция позволяет магнитоле проигрывать имеющиеся на телефоне мелодии, причём не важно где они расположены – на SD-карте или во внутренней памяти.

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Проблемы, и как их решить

После впаивания или на штатной магнитоле у владельцев авто возникают проблемы с передачей звука.

При этом отмечают, что громкость тихая, или проигрыватель совсем не работает.

Играет тихо

Если звук через Аукс в устройство поступает слабо, то это может быть связано с повреждением провода. Чтобы устранить проблему, необходимо проверить кабель подключения. Для этого используют мультиметр.

Если прибор не показывает проблем, то стоит увеличить громкость на подключенном устройстве.

Не работает

Владельцы авто отмечают, что проигрыватель не издает звука. Если не работает AUX, то это может быть связано с тем, что в магнитоле выключен разъем. Иначе провод был бы подключен к Аукс OUT.

Чтобы решить эти проблемы, следует зайти в меню устройства и проверить, разблокирован вход или нет. Иногда проблема возникает в гнезде — для этого потребуется извлечь магнитолу и проверить соединение контактов.
