Функция ADAS в видеорегистраторе — что это такое и зачем нужна, преимущества и недостатки технологии, обзор особенностей

Время чтения: 3 минут(ы)

Последние выпускаемые видеорегистраторы, относящиеся к премиальной категории, почти поголовно снабжены технологией ADAS.

Разработана и применена в бортовых компьютерах некоторых моделей автомобилей она была несколько лет назад, но активно применять в функционале видеорегистратора ее начали в 2016-2017 гг. В чем заключается ее функционал, какой принцип работы, и насколько технология нужна автомобилисту?

Содержание статьи

• 1 Система ADAS в видеорегистраторах — что это?
  • 1.1 Зачем нужны и где используются?
  • 1.2 Как работает: устройство и принцип действия
• 2 Элементы системы ADAS

Система ADAS в видеорегистраторах — что это?

ADAS в видеорегистраторе — это система разнообразных алгоритмов, назначение которых состоит в помощи водителю принимать решение на дороге, в том числе и в нестандартных ситуациях.

Ее наличие существенно повышает стоимость устройства, однако необходимость ее использования вызывает вопросы.

Зачем нужны и где используются?

Важно понимать, что система ADAS — это комплекс сложных алгоритмов, оказывающих содействие водителю при управлении автомобилем, осуществляющих свои функции при помощи различных технических средств, датчиков и т.д.

Различные элементы системы присутствуют в некоторых комплектациях премиальных автомобилей:

• снабженные алгоритмами NVIDIA бортовые компьютеры могут определять различные типы транспортных средств на дорогах;
• система безопасного торможения, примененная разработчиками VOLVO, по сути является элементом ADAS.

Элементы ADAS, интегрированные в принцип работы видеорегистраторов, выполняют свои функции за счет видеокамеры и подчас при помощи установки дополнительных камер и технических средств.

Ограниченность их функционала обусловлена именно недостаточной технической поддержкой (поскольку ADAS в классическом смысле для полноценной работы требует гораздо более мощного технического оборудования), а также ограниченным количеством скриптов для работы устройства, что обусловлено недостаточной популярностью технологии и, следовательно, отсутствием значительного спроса на их использование.

Как работает: устройство и принцип действия

Среди производителей видеорегистраторов с ADAS чаще всего встречаются корейские компании. К ним относятся:

• Thinkware;
• Iroad;
• BlackVue;
• VicoVation.

Работа системы предполагает обязательное наличие определенных технических элементов идентификации и обработки данных бортовым компьютером.

В видеорегистраторе применена упрощенная версия, действие которой основано на процессоре, камере и устанавливаемых дополнительно технических средствах помощи водителю.

Соответственно, водителю оказывается недоступной значительная часть функционала системы ADAS.

Некоторые из реализованных функций, впрочем, весьма полезны.

При грамотно выставленных настройках при помощи системы водитель получает возможность контролировать движение с разрешенной скоростью по полосе, идентифицировать опасные сближения, неожиданное появление объектов на пути движение, а также определять наличие либо отсутствие объектов в слепых зонах и более эффективно организовать движение при заторе, сложной и экстремальной дорожно-транспортной ситуации.

Кроме того, устройство поможет не допустить начала неконтролируемого движения собственного автомобиля и полезно при парковке.

Элементы системы ADAS

К элементам системы ADAS, интегрированным в работу видеорегистраторов, относятся:

Элемент:	Предназначение:
FCWS —	при определении опасного сближения с объектом при скорости, не превышающей 30 км/ч, предупреждает водителя посредством звукового сигнала и изображения на экране;
LDWS —	система отслеживания движения согласно разметке, предупреждает водителя при съезде с полосы, функция настраивается по параметру скорости;
FVSA —	определяет начало движения объекта спереди, полезна в пробках;
PDW —	для работы элемента необходима тонкооптическая камера, служит для предупреждения водителя об обнаружении пешеходов для недопущения столкновения;
BSD —	предупреждает водителя о наличии объектов в так называемых «слепых зонах», для использования необходима установка дополнительных технических элементов;
MCD —	сигнализирует водителю предупреждающим сигналом в случае опасного неконтролируемого начала движения автомобиля;
определение превышения скорости —	работает при установленном модуле GPS, позволяет настраивать скорость или определять разрешенную на определенных участках дороги;

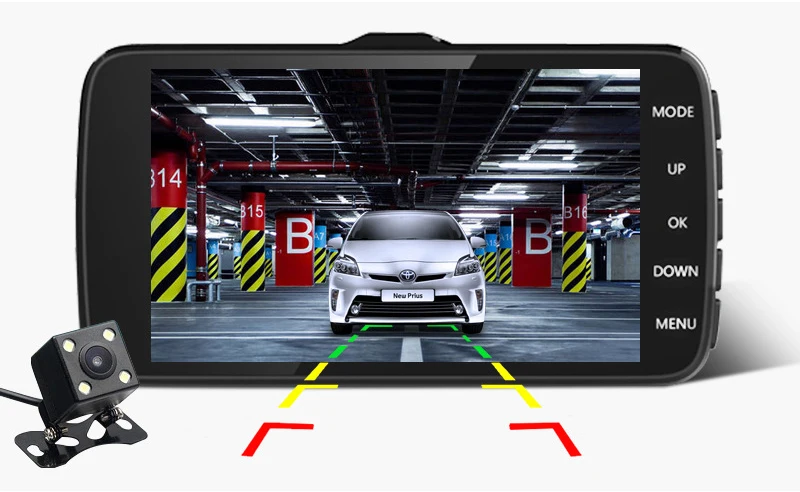

RVC —	аналог парктроника, направлен на помощь водителю при парковке;
SOS —	функция оповещения экстренных служб путем отправки смс-сообщения при нажатии тревожной кнопки или автоматического срабатывания сенсора.

Несмотря на несомненно широкие возможности использования функционала ADAS в видеорегистраторах и реальную помощь от использования отдельных ее элементов, с учетом всех факторов стоит отметить, что система полезна, но не обязательна для управления автомобилем.

Отчасти это может быть связано с неполной интеграцией системы в регистратор, отчасти с избыточностью вошедших в укороченную версию системы функций для управления современным транспортным средством (например, с 2017 года кнопка-аналог элементу SOS входит в базовую комплектацию всех производимых автомобилей).

Функция ADAS в видеорегистраторе направлена на ассистирование водителю при управлении транспортным средством.

Система выполняет несколько значимых функций, недоступных для водителя в ее отсутствие.

Наиболее значимыми представляются возможности отслеживания объектов в слепой зоне, а также защита от столкновения с пешеходом.

В зависимости от местности, где эксплуатируется автомобиль, характера езды, наиболее часто встречающихся при управлении транспортным средством проблем очень полезными могут оказаться и другие функции системы.

Вам помогла эта статья? Будем благодарны за оценку:

Вы уже голосовали

Что такое ADAS в видеорегистраторе: для чего функция

Видеорегистраторы, ставшие незаменимым спутником современного автомобилиста, продолжают свой стремительный прогресс. Высокотехнологичная оптика, функция Wi-Fi, малые габариты, качественная съёмка при любых условиях освещения — настоящий стандарт, без которого не обходится большинство моделей. Недавно к основным функциям добавилась опция ADAS. В чём заключается её основное предназначение и так ли она необходима автомобилисту?

Что представляет собой система ADAS в видеорегистраторе

АДАС — совокупность специальных последовательностей, призванных помогать автолюбителю в принятии решений, особенно в случае непредвиденной или нестандартной ситуации.

Некоторые автомобили премиального сегмента в большинстве случаев оборудованы штатной системой АДАС, встроенной в бортовой компьютер. Яркий пример — автомобили Tesla и их знаменитый автопилот, который способен опознавать разнообразные виды объектов во время движения. Сюда же можно отнести систему безопасного торможения, разработанную инженерами концерна «Вольво».

Как работает ADAS

Для корректной работы системы необходимо наличие некоторых обязательных элементов, с помощью которых осуществляется идентификация и обработка данных бортовым компьютером.

@Autoglass.net.ua

В автомобильных регистраторах используется урезанная версия ADAS, потому владелец транспортного средства лишается большинства полезных «фишек» системы.

Несмотря на не полный функционал, некоторые опции системы весьма полезны. Если устройство настроено правильно, водитель может:

• контролировать движение с заданной скоростью в пределах одной полосы;
• распознавать объекты, представляющие опасность;
• контролировать внезапное появление объектов на пути следования транспортного средства;
• находить скрытые предметы, располагающиеся в слепых зонах;
• грамотно организовать передвижение в случае пробок, экстремальной и сложной ситуации.

Элементы ADAS

К основным элементам АСАД относятся:

1. FCWS — наблюдает за опасным сближением. Если датчик фиксирует быстрое приближение к находящемуся спереди объекту на скорости, превышающей 30 км/ч, девайс издаст сигнал и выведет на дисплей определённое изображение.
2. LDWS — следит, чтобы транспортное средство не покидало свою полосу. Для этого устройство ориентируется на дорожную разметку. Если водитель пересекает разделительную линию, регистратор издаёт характерный звук. Сама опция включается автоматически при достижении определённой скорости, например 80 км/ч.
3. FVSA — оповещает о перемещении объекта, находящегося впереди. Например, если водитель замер в пробке и на дорогу в это время не смотрит, а машина впереди начала движение, устройство даст сигнал, что пора ехать.
4. PDW — следит за появлением пешеходов, сигнализирует о возникновении предметов перед транспортным средством. Чтобы опция была активна, придётся дополнительно установить камеру, оборудованную узкой оптикой.
5. BSD — следит за слепыми участками. Оповещает, если в этих зонах появился объект, началось движение. Для активации функции потребуется видеорегистратор с парой камер или установка дополнительных датчиков и оптики.
6. Moving car detection — предупреждает об опасном перемещении транспортного средства.
7. «Превышение скоростного лимита» — если видеорегистратор оборудован GPS-модулем, а на самом устройстве выставлены необходимые настройки, девайс оповестит автолюбителя звуковым сигналом в случае, если водитель превысит установленный скоростной лимит.
8. Rear view camera — функционирует, как привычная парковочная камера.
9. SOS или Emergency call — тревожная кнопка, связанная с G-сенсором. Если произошла непредвиденная ситуация, например ДТП, девайс оповестит службы экстренного реагирования. Сделать он это может с помощью интернета или отправив SMS на требуемый номер.

Есть ли необходимость в ADAS

Многие водители часто задаются вопросом, а стоит ли покупать автомобильное устройство фото- и видеофиксации только из-за того, что в него внедрена система помощи автомобилистам?

Например, LDWS не может работать в сильный снегопад, туман, в условиях, когда невозможно различить дорожную разметку. Это же можно отнести к дорогам, вовсе не имеющим разделительных полос, что для нашей страны не редкость.

Датчик PDW функционирует только в дуэте с узкими камерами. Кроме того, он никогда не выходит в стандартную комплектацию, как и функция BSD.

Предупредить о превышении лимита скорости может большинство навигаторов.

Полезной может быть разве что Rear view camera, и только в том случае, если автомобиль не имеет штатной камеры заднего вида. Также, если водитель часто попадает в пробки, могут пригодиться FCWS и FVSA.

ADAS можно назвать обычным маркетинговым ходом, ведь он не способен в полной мере заменить штатные элементы. Потому при выборе подходящей модели видеорегистратора на наличие этой опции обращать внимание можно в последний момент.
