Маховик двигателя: принцип работы и возможные неисправности

Эта простая деталь играет существенную роль в работоспособности двигателя. Маховик представляет собой обычный металлический диск со значительным весом. За счет этого ему и удается накапливать инерционный момент.

Принцип работы и назначение маховика

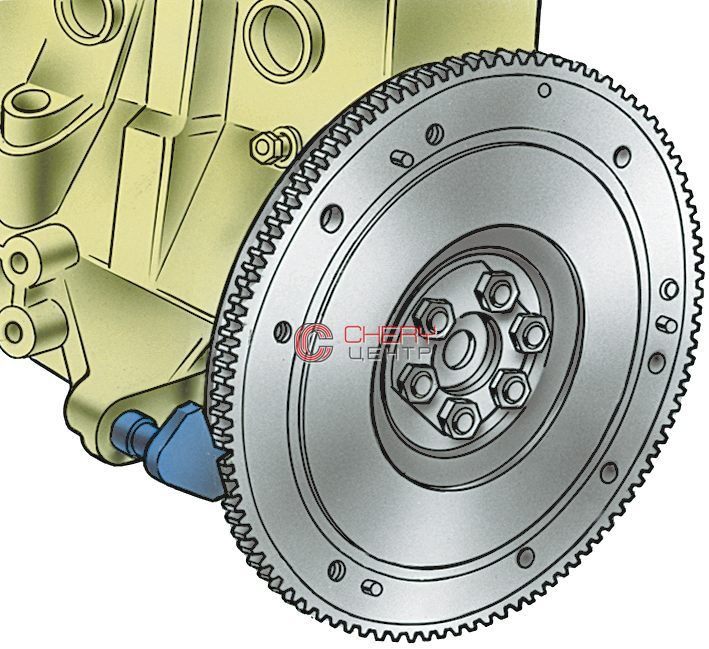

Маховик — деталь, позволяющая передавать крутящий момент от коленвала двигателя внутреннего сгорания трансмиссии. Представляет собой литой тяжеловесный диск с зубчатой кромкой, необходимой для сцепления со стартером. Отличается хорошей балансировкой. У автомобилей с механической коробкой передач на нем крепится корзина системы сцепления, на автоматических КПП на этой детали размещен гидротрансформатор.

Размер и масса маховика зависят от мощности ДВС и количества цилиндров. Именно за счет большого веса удается накопить необходимую энергию и инерционный момент. Это необходимо для того, чтобы обеспечить работу двигателя. Практически на всех автомобилях стоят моторы четырехтактного типа. Принцип действия таких установок основан на том, что рабочий ход поршня под воздействием расширяющихся продуктов сгорания топлива приходится только на один такт. Остальные 75% времени коленвал вращается вхолостую именно за счет маховика.

Отметим следующие основные функции маховика:

• Запуск двигателя в работу, для чего на эту деталь передается крутящий момент от стартера.
• Передача момента от коленчатого вала через сцепление к трансмиссии.
• Обеспечение плавной работы силового агрегата.

Работает маховик по следующему принципу: при передаче момента от коленвала происходит сжатие расположенной внутри детали пружины. При достижении определенного усилия энергия передается на вторую часть маховика и обеспечивает вращение трансмиссии. Такая конструкция позволяет снизить нагрузку на нее и обеспечивает гашение колебаний коленвала.

Классификация маховиков

Конструкторы определяют следующую классификацию маховиков:

• Двух- и одномассовые.
• Облегченные.
• Сплошные.

Одномассовый — цельнолитая деталь, обладающая самой простой конструкцией. Благодаря этому, обладает хорошей надежностью, стоит недорого. Представляет собой диск диаметром 30–40 сантиметром с посадочным монтажным отверстием, сделанным по принципу ступицы. На наружной части предусмотрена кольцевая контактная площадка и место для крепления сцепления.

Для автомобилей с двигателями, отличающимися высокой мощностью, используют двухмассовые маховики. Представляют собой пару дисков, размещенных в едином корпусе. Сцепление между ними обеспечивается за счет пружинной демпфирующей системы. Среди преимуществ такой конструкции отмечают:

• Возможность плавного переключения передач.
• Снижение износа трансмиссии, увеличение эксплуатационного ресурса синхронизаторов.
• Предотвращение толчков и ненужных колебаний.

Двигатели с маховиками такого типа считаются более экономичными.

Если требуется сделать автомобиль более динамичным, повысить чувствительность к нажатию на педаль газа, в ходе тюнинга устанавливают маховики облегченного типа. Благодаря снижению веса, удается уменьшить инерционный момент, увеличить производительность ДВС. Стоит отметить, что установка таких деталей возможна не на все силовые агрегаты.

Преимуществами конструкции такого класса считают возможность уменьшить габариты двигателя без потери мощности. За счет этого удается обеспечить стабильную работу ДВС даже на минимальных оборотах.

Неисправности и схема возможного ремонта

Эта деталь постоянно работает под высокой нагрузкой. По этой причине наблюдается значительный износ и деформация. Если говорить об одномассовых модификациях, то слабым местом признан зубчатый венец маховика, который подвержен серьезному износу и разрушению.

Стоит отметить, что при разрушении диска или появлении трещин отремонтировать маховик не представляется возможным. Помогает только замена.

С демонтажем обычно проблем не возникает. А вот при установке приходится помучаться. Для монтажа деталь придется нагреть, потребуется менять и болты-фиксаторы.

Определить, что одномассовый маховик вышел из строя можно по следующим характерным признакам:

• Появилась значительная вибрация, посторонние шумы, звуки.
• Становится сложно запустить двигатель внутреннего сгорания, сделать это с первой попытки не удается.
• Появились проблемы с работоспособностью сцепления.

Отремонтировать двухмассовые маховики еще сложнее. В большинстве случаев выходят из строя подшипники, разрушаются пружины и другие детали, на которые постоянно воздействуют силы трения. Один из основных признаков неисправности — ощутимая вибрация при пуске двигателя. Она будет чувствоваться, если положить ладонь на ручку коробки передач.

Дополнительно появляются толчки при переключении скоростей, при работе в режиме холостого хода становятся слышными посторонние шумы.

Специалисты считают, что такой маховик можно починить, но это трудоемкий процесс, поэтому в большинстве случаев все-таки выбирают замену.

Маховик — одна из наиболее важных деталей, обеспечивающей сцепление двигателя и трансмиссии. По этой причине обращайте внимание на его состояние. Если упустить неисправность, это станет причиной более серьезных поломок и потребуется дорогостоящий ремонт ДВС и других систем автомобиля.

Маховик двигателя

Функции маховика ДВС

Маховик устанавливается на коленчатый вал и располагается с наружной части двигателя. Таким образом, он конструктивно связан и непосредственно с ДВС, со сцеплением и коробкой передач.

В конструкции двигателя маховик выполняет сразу несколько функций:

1. Демпфирование крутильных колебаний, возникающих во время работы двигателя. Чем лучше маховик гасит вибрацию, тем меньше нагрузка на трансмиссию и тем дольше ее срок службы.
2. Передача момента вращения от коленвала на сцепление. Ведомый диск сцепления соединяется с фрикционной поверхностью маховика.
3. Передача момента вращения на коленвал от стартера. При запуске двигателя стартер входит в зацепление с зубчатым колесом маховика для раскрутки коленвала.
4. Маховик аккумулирует часть энергии вращения и создает инерцию, препятствующую остановке двигателя. Без такой инерционной «подпитки» мотор просто остановился бы в тот момент, когда поршни доходят до мертвых точек.

Конструкция маховика:

1) Сторона двигателя

2) Зубчатый венец маховика

3) Сторона сцепления

4) Монтажный фланец



Одномассовый маховик:

Конструкция предыдущего поколения, представляющая собой диск из чугунного сплава, на который по окружности напрессован стальной зубчатый венец. Такие маховики использовались, когда двигатели были еще «медленными» и не развивали такой мощности, как сейчас. Их основной плюс – очень простая конструкция, в которой практически нечему ломаться. Да и цена ниже, чем на более современные модели. Но на современном мощном двигателе простой маховик неэффективен и дает чрезмерную нагрузку на трансмиссию. Даже диски сцепления с демпфирующими пружинами не гасят колебания коленвала на старте и холостом ходу так эффективно, как это требуется.

Двухмассовый маховик:

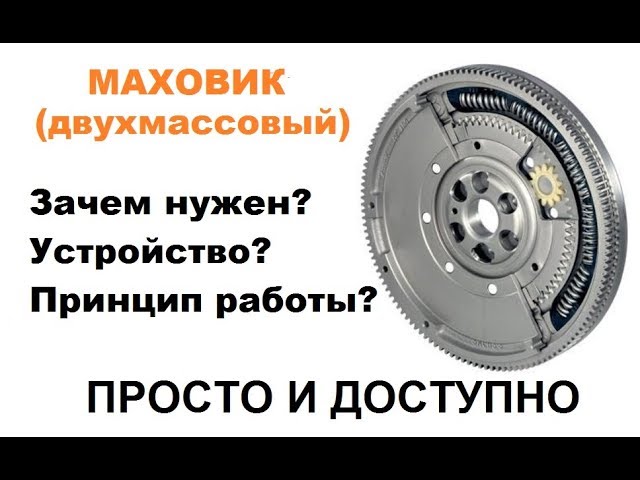

Он же демпферный, (ZMS, DMF, Dual Mass Flywheel) это современная разработка, направленная на максимальное гашение всех нежелательных колебаний коленвала на мощных двигателях с МКПП, облегчение переключения передач и уменьшение шума двигателя. Он состоит из двух дисков, соединенных через радиальный и упорный подшипники скольжения. Один диск является частью коленвала, а второй диск – частью сцепления. Между дисками расположен пружинно-демпферный механизм, гасящий колебания и защищающий коробку передач от вибрационных нагрузок. В двухмассовых маховиках используются пружины двух типов: менее жесткие поглощают энергию при умеренных колебаниях, а более жесткие задействуются при больших нагрузках. В отличие от пружин в диске сцепления, дуговые пружины маховика имеют большую длину и энергоемкость, что позволяет фрикционному диску маховика отклоняться (поворачиваться) в обе стороны на угол до 100 градусов относительно состояния покоя.

Зубчатый венец маховика:

Зубчатый венец передает усилие стартера через маховик на коленчатый вал. За счет этого начинается процесс запуска двигателя. У двигателей более старых типов зубчатый венец дополнительно передает в блок управления двигателем сигнал о положении ВМТ с помощью датчика положения коленвала.

[Решено] Какова функция маховика в двигателях внутреннего сгорания?

Этот вопрос был ранее задан в

SSC Je Me Me Предыдущая статья 12 (Herv: 22 марта 2021 года. Вечер)

Посмотреть все документы SSC JE ME>

1. , чтобы поглотить энергию во время инсульта всасывания
2. , чтобы циркулировать воздух в двигатель для охлаждения
3. Для увеличения скорости
4. Для поддержания постоянной скорости

Вариант 4: Для поддержания постоянной скорости

Бесплатно

ST 1: Общая осведомленность

2,6 тыс. пользователей

20 вопросов

20 баллов

16 минут

Объяснение:

Маховик:

• Маховик представляет собой механическое устройство, специально разработанное для использования сохранения углового момента для эффективного 900 33 накопителя энергии вращения ; форма кинетической энергии, пропорциональная произведению его момента инерции и квадрат его скорости вращения .
• В системах с непостоянным источником энергии часто используются маховики для обеспечения постоянной выходной мощности . В поршневом двигателе маховик используется для сглаживания быстрых колебаний угловой скорости коленчатого вала .

Изменение крутящего момента четырехтактного двигателя I.C. двигатель:

• В четырехтактном двигателе , сгорание происходило только один раз каждые четыре цикла. В результате мощность доступна только для одного цикла . Однако это не означает, что двигатель должен работать по этому циклу. Здесь пригодится маховик, поскольку он обеспечивает постоянную мощность на коленчатый вал, поддерживая движение двигателя.
• Маховик управляет и поддерживает циклическое колебание скорости за счет получения энергии во время рабочего такта и высвобождение энергии во время оставшегося хода . Таким образом, маховик в основном является резервуаром энергии .

Смущающие точки

• Хотя маховик ограничивает неизбежные колебания скорости во время каждого цикла, которые возникают из-за колебаний крутящего момента на коленчатом валу, регулятор управляет средняя скорость двигателя (когда есть изменение нагрузки ) в течение нескольких циклов путем изменения подачи топлива .

Скачать решение PDF

Поделиться в WhatsApp

Последние обновления оператора поезда метро MAHA

Последнее обновление: 31 марта 2023 г.

Maharashtra Metro Rail Corporation Ltd. опубликует официальное уведомление о наборе контролеров станции метро MAHA в 2022 году. В предыдущем цикле набора было открыто 56 вакансий. Вскоре ожидается, что корпорация выпустит еще больше вакансий на этот год. Отобранные кандидаты в процессе найма получат зарплату контролера станции метро MAHA в диапазоне от рупий до рупий. от 33 000 до рупий. 100000. Кандидаты, желающие успешно пройти отбор в рамках набора MAHA Metro, должны обратиться к документам оператора поезда метро MAHA за предыдущий год, чтобы пройти образец экзамена и улучшить свою подготовку.

Для чего нужен маховик в двигателе?

4 ответа

Shen Mark , Назначение маховика в двигателях, ответил

Основная цель маховика — сгладить поток энергии между источником питания и его нагрузкой. В четырехтактном двигателе двигатель вырабатывает энергию в основном во время рабочего хода. Таким образом, в одном полном цикле выходная энергия сильно различается, что приводит к неравномерной скорости выхода. Предполагая отсутствие потерь на трение, определяющее уравнение маховика, как

Изменение в KE = C . я . Квадрат средней скорости

где C – коэффициент колебания скорости.

Чем больше инерция маховика, тем меньше колебание скорости. Но большее увеличение инерции снижает выходную мощность. Таким образом, он предназначен для требуемой плавной работы.
