Картер двигателя: Что такое картер двигателя, в автомобиле?

Картер двигателя — что это, где расположен, для чего нужен — Словарь автомеханика

Картер — корпусная деталь, которая служит для опоры и защиты рабочих механизмов и хранения смазочного материала. Картер присутствует в конструкции двигателя, коробки передач и мостов. В автомобиле, сам термин “картер” предпочтительней касается именно картера двигателя, который также еще могут называть поддоном.

фотогалерея:

Для чего предназначен картер двигателя

Картер автомобильного двигателя выполняет несколько важных функций:

• Хранение основного объема моторного масла, которое заливается в двигатель. Для этого предназначена нижняя часть детали — поддон, которая образует объемную полость. Масляный поддон оснащается пробкой, которая используется для слива отработанного масла.
• Размещение и фиксация механизмов двигателя. В полости картера располагается коленчатый вал, закрепляется нижняя часть масляного насоса. К верхней части картера прикрепляется блок цилиндров.
• Защита кривошипно-шатунного механизма и масляного насоса от механических повреждений и попадания загрязнителей.

---

Конструкция картера

Картер — это крупная полая деталь, которая соединяется с блоком цилиндров двигателя. Представляет собой корпус-резервуар с увеличенным поддоном для хранения масла. Имеет гладкую наружную поверхность или оребрение. Ребра и внутренние перегородки необходимы для увеличения жесткости, когда картер воспринимает дополнительную нагрузку от опирающихся на него механизмов.

Для герметизации установка производится через резиновую или силиконовую прокладку. Соединение с блоком является разъемным и выполняется при помощи болтов.

Основным материалом изготовления является листовая сталь. Нередко используются алюминиевые сплавы и нержавеющие стали. Одним из современных материалов для изготовления картера является легкий высокопрочный пластик, стойкий к воздействию высоких температур. Его применение ограничено по причине высокой стоимости. На старых двигателях часто устанавливались чугунные картеры, но по причине большого веса и повышенной хрупкости сегодня они не применяются.

---

Типы картеров

Картеры могут быть “мокрыми” или “сухими”.

Мокрые — это картеры большинства автомобилей, потому что в них масло самопроизвольно сливается по внутренним стенкам в поддон.

Сухие картеры применяются на некоторых внедорожниках и спортивных автомобилях. В таком варианте масло собирается в емкость, которая устанавливается отдельно, рядом с двигателем или на наружной поверхности картера. Это сделано для того, чтобы картер обеспечивал качественную смазку даже при прохождении крутых скоростных поворотов и при езде по наклонным поверхностям.

«Мокрый» картер

«Сухой» картер

---

Неисправности картера

С картером может быть только две проблемы.

Первая — физические повреждения, потому что масляный поддон картера находится вблизи дорожного покрытия. Он подвергается высокому риску повреждения при наезде на посторонние предметы или бордюры, езде по поврежденным участкам дороги, бездорожью. При повреждении поддона моторное масло вытечет, а система смазки подшипников коленчатого и распределительного валов перестанет работать.

При дальнейшей работе двигателя в таком состоянии произойдет заклинивание подшипников, что грозит повреждением двигателя!

Физическое повреждение картера

Поэтому внизу двигателя устанавливают дополнительную защиту. Защита крепится к лонжеронам кузова и предохраняет картер от крупных камней, поврежденного дорожного покрытия, лежащих полицейских. Защиту изготавливают из прочной листовой стали или композитных материалов. Большинство вариантов защиты имеют прорези или люки, через которые осуществляется доступ к сливной пробке и масляному фильтру.

Вторая неисправность — это внешние подтекания и снижение уровня масла в результате износа прокладки картера. Проблема решается заменой прокладки. Четкого регламента у этой работы нет – меняют тогда, когда неисправность проявилась.

Связанные термины

• Коленвал
• Масляный насос

назначение, конструкция, виды и характерные неисправности

Приблизительное понятие картера известно всем, кто хотя бы чуть-чуть изучал конструкцию двигателя внутреннего сгорания (ДВС). Но многие считают, что под ним скрывается лишь одна деталь, которая на самом деле называется поддоном картера. Более общее понятие скорее теоретическое, конкретной деталью или узлом не является, а означает всё пространство мотора, расположенное ниже цилиндров.

Содержание статьи:

• 1 Зачем двигателю нужен картер
• 2 Конструкция
• 3 Виды картеров
  • 3. 1 Картер двухтактного двигателя
  • 3.2 Картер четырёхтактного двигателя
  • 3.3 Картер оппозитного двигателя
• 4 Что такое сухой картер
• 5 Характерные поломки
• 6 Защита картера двигателя

Зачем двигателю нужен картер

В абсолютном большинстве моторов картер задействован для расположения в нём масляной ванны и ряда узлов, обеспечивающих работу системы смазки.

Но поскольку объём он занимает довольно значительный, то именно в нём располагаются многие другие механизмы:

• коленчатый вал со своими подшипниками и отлитыми в блоке постелями крепления;
• детали системы вентиляции образующихся при работе газов;
• манжетные уплотнения в местах выхода переднего и заднего концов коленвала;
• упорные полукольца, фиксирующие вал от продольного смещения;
• масляный насос с фильтром грубой очистки;
• балансирные валы, уравновешивающие кривошипно-шатунный механизм теоретически несбалансированных двигателей;
• форсунки дополнительной смазки и охлаждения поршней;
• масляный щуп и датчик уровня масла.

Устаревшие нижневальные моторы использовали также установленный в картере распредвал, а привод клапанов производился через идущие к головке блока толкатели в виде штанг.

Конструкция

Обычно картер состоит из нижней части отливки блока цилиндров и подсоединённого к нему через прокладку поддона.

Но встречаются и более сложные конструкции, где снизу к блоку прикручена промежуточная плита, закрывающая постели коленвала с коренными вкладышами. Так с уменьшением массы блока обеспечивается дополнительная жёсткость, важная для долговечной работы поршневой группы.

Это интересно: Как работает главный тормозной цилиндр

Особенно это важно для моторов, полностью изготовленных из лёгких сплавов, даже незаметные деформации блока приводят к неравномерному износу цилиндров и задирам.

Масляный насос устанавливается с переднего торца коленвала или под ним, в этом случае он приводится отдельной цепью от звёздочки вала. Балансиры могут ставиться в постелях вала или объединяться в моноблок с нижним маслонасосом, образуя функционально законченный модуль.

Жёсткость конструкции обеспечивается литым оребрением и дополнительными перегородками, в которых могут быть сделаны отверстия для уменьшения насосных потерь от нижней части поршней.

Отвод тепла производится через циркуляцию масла, для чего иногда поддон также выполняется литым из лёгкого сплава с развитыми рёбрами охлаждения. Но чаще поддон отштампован из тонкой стали, так дешевле и надёжней при возможных ударах от наезда на препятствия.

Виды картеров

В зависимости от типа двигателя на картер могут возлагаться дополнительные функции.

Картер двухтактного двигателя

В двухтактных моторах картер используется для предварительного сжатия смеси. Она всасывается в подпоршневое пространство при такте сжатия в цилиндре.

Во время движения поршня вниз давление под ним повышается, и как только откроется перепускной канал в нижней зоне цилиндра, топливо в смеси с воздухом устремляется к камере сгорания. Отсюда требования к герметичности картера, наличию клапана на впуске и качественным уплотнениям носков коленвала.

Масляная ванна отсутствует, а смазка осуществляется добавкой к рабочей смеси некоторого количества специального двухтактного масла, которое затем сгорает вместе с бензином.

Картер четырёхтактного двигателя

При четырёхтактном цикле топливо в картер может попасть лишь при возникновении неисправностей. В нормальных условиях он служит для хранения масляной ванны, куда оно стекает, пройдя через каналы и пары трения.

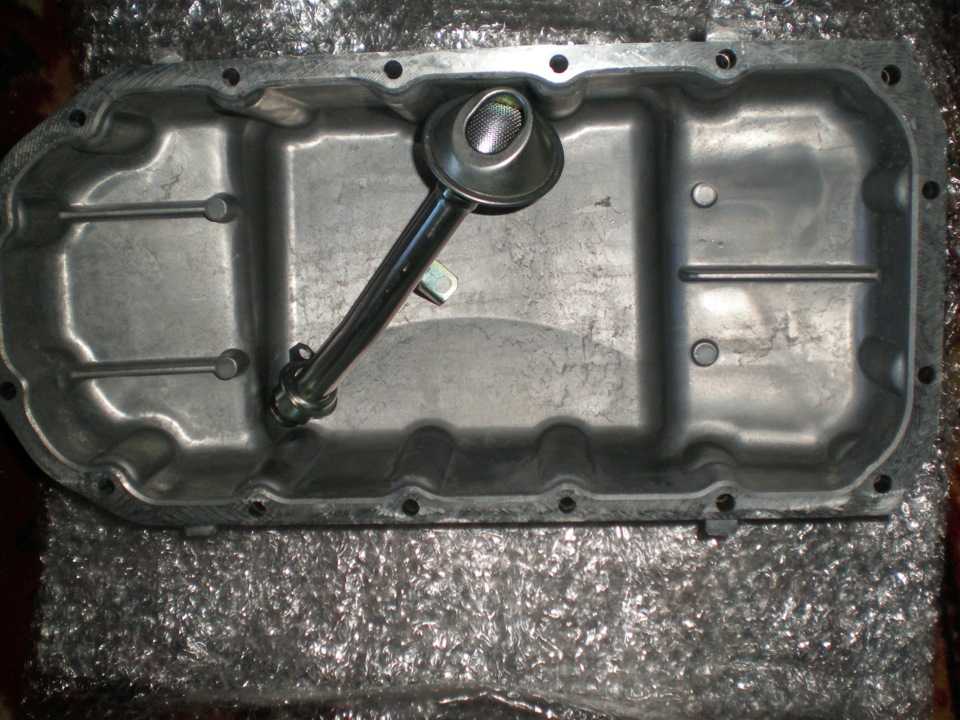

В нижней точке поддона располагается масляный заборник насоса с сетчатым фильтром грубой очистки. Между противовесами коленвала и зеркалом масла соблюдается определённое расстояние, чтобы не допускать вспенивания при контактах.

Картер оппозитного двигателя

В оппозитных моторах картер является основным силовым элементом, придающим жёсткость всему блоку. При этом он компактен, что предоставляет одно из преимуществ автомобильного «боксёра» — малую габаритную высоту, что даёт снижение общего центра масс автомобиля.

Что такое сухой картер

Содержать масло в виде ванны, наполненной до определённого уровня, можно лишь в статических или близких к тому условиях. Спортивные автомобили ничего подобного обеспечить не могут, они испытывают постоянные сильные ускорения по всем направлениям, отчего масло попадает куда угодно, только не к приёмнику маслонасоса на дне поддона.

Поэтому система смазки там выполняется с так называемым сухим картером, когда масло не задерживается внизу, а сразу же подхватывается несколькими мощными насосами, отделяется от воздуха и нагнетается к потребителям.

Система сильно усложняется, но иного выхода нет. Как и в авиации, где понятие верха и низа вообще может отсутствовать, двигатель должен работать и в перевёрнутом полёте.

Характерные поломки

Основная проблема с картером – это наезд им на препятствие, после чего на поддоне в лучшем случае образуется вмятина. В худшем он треснет или сдвинется, двигатель потеряет масло, а без него жить ему останется считанные секунды.

Перед водителем на щитке приборов загорится красный индикатор, после чего надо немедленно заглушить двигатель, не дожидаясь его превращения в монолит.

Иногда случается, что картер после удара цел, но лампочка всё равно сигнализирует о падении давления. Это означает, что упругая деформация поддона вызвала поломку трубки маслоприёмника, который часто изготовлен из алюминиевого сплава.

По теме: Что такое компрессия, детонация двигателя и на что она влияет

Насос будет захватывать воздух, и работа системы смазки нарушится. Результат тот же – без ремонта своим ходом двигаться нельзя.

Защита картера двигателя

Каким бы ни был дорожный просвет автомобиля, препятствие всё равно может оказаться непреодолимым. Чтобы избежать эвакуации и ремонта в каждом таком случае, картер стремятся защитить.

На легковых автомобилях и кроссоверах, в отличие от внедорожников, защита делается максимум от брызг из-под колёс. Пластиковые щитки при наезде на камень не помогут. Поэтому в качестве дополнительного оборудования устанавливается металлическая жёсткая защита.

Пробить можно и её, но имея рёбра жёсткости и будучи прикреплённой к силовому подрамнику, такая конструкция сработает подобно лыже, приподняв весь передок автомобиля. Вероятность выживания для мотора значительно увеличивается.

Лист защиты изготавливается из стального штампованного листа, толщиной 2-3 миллиметра, или примерно вдвое более толстого алюминия. Последний вариант легче, но заметно дороже.

Желающие заплатить за высокие технологии могут использовать кевлар. При обслуживании двигателя защитный лист достаточно легко снимается, а сделанные в нём прорези и отверстия обеспечивают необходимый обмен теплом, перегревать масло очень нежелательно.

Что такое Картер? (с картинками)

`;

Автомобили

Факт проверен

Майк Хауэллс

Дата последнего изменения: 21 сентября 2022 г.

Неотъемлемый компонент двигателя внутреннего сгорания, картер представляет собой перфорированную металлическую раму, в которой находятся несколько частей, в частности коленчатый вал. Его основная универсальная функция – защита коленчатого вала и шатунов от мусора. В простых двухтактных двигателях картер выполняет несколько функций и используется как камера наддува топливно-воздушной смеси. В более сложных четырехтактных конструкциях он изолирован от этой смеси поршнями и вместо этого работает в основном для хранения и циркуляции масла. В четырехтактном двигателе он расположен ниже блока цилиндров и в обоих типах представляет собой самую большую физическую полость двигателя.

Большинство современных картеров изготавливаются из алюминия, что обеспечивает легкую, но прочную конструкцию, способную выдерживать давление, оказываемое при нормальной работе двигателя. В безнаддувных четырехтактных двигателях, т. е. двигателях без турбонагнетателя , желателен небольшой уровень давления в корпусе, чтобы не допустить проникновения пыли и других потенциально вредных частиц, сохраняя при этом правильное расположение масла. Все двигатели в рамках своей нормальной работы допускают выход небольшого количества несгоревшего топлива и выхлопных газов в картер. Этот коллективный материал известен как

прорыв .

Клапан принудительной вентиляции картера или клапан PCV обычно используется как часть общей системы контроля давления для регулирования количества картерных газов, выбрасываемых из картера. Проходя через клапан PCV, выброшенные газы возвращаются через систему обратно в часть, известную как впускной коллектор , где они повторно используются в процессе сгорания. Эта конструкция была принята частично по инициативе законодательства, потому что более ранние конструкции не были закрытыми и позволяли прорывам газов выходить прямо из двигателя, нанося значительный ущерб окружающей среде.

Системы PCV не используются в двухтактных двигателях, так как все картерные газы сгорают в обычном потоке воздуха и топлива.

Надлежащий уход за картером и его внутренними компонентами необходим для бесперебойной работы двигателя. Поддержание надлежащего количества чистого масла имеет решающее значение, и его можно измерить с помощью простого инструмента, известного как щуп , простой металлический отрезок, визуально показывающий уровень масла. Хотя регулярная проверка покажет, сколько масла присутствует, несгоревшее топливо, которое скапливается в картере, может негативно повлиять на смазочные качества масла, поэтому регулярная замена масла имеет жизненно важное значение. Кроме того, неправильно обкатанный двигатель или двигатель с сухими, треснувшими поршневыми уплотнениями может позволить слишком большому количеству газа просачиваться через поршни в картер, создавая опасно высокие уровни давления, которые могут привести к повреждению и отказу двигателя. Ранние симптомы выхода из строя уплотнений включают утечку масла из клапана PCV или через щуп.

Вам также может понравиться

Рекомендуется

КАК ПОКАЗАНО НА:

Что такое картер и для чего он нужен?

Содержание

Что такое картер двигателя?

Картер представляет собой корпус коленчатого вала поршневого двигателя внутреннего сгорания. В большинстве современных двигателей картер встроен в блок цилиндров. Он также служит кожухом и защищает детали двигателя от пыли, воды и брызг грязи.

В картере двигателя хранится смазочное масло, необходимое для смазки деталей двигателя. Размеры картера достаточно велики, так как он вмещает вращающийся коленчатый вал с шатуном.

Различные аксессуары, такие как карбюратор, топливный насос, генератор, водяной насос, воздухоочиститель, стартер, вентилятор, масляный фильтр, масляный корпус охладителя и т. д., также устанавливаются на картер.

Картер не только поддерживает детали двигателя и опоры двигателя, но и выдерживает нагрузки, вызванные тягой поршня, давлением газов, первичными и вторичными силами, парами и т. д.

Поэтому картер должен быть прочным, чтобы выдерживать эти нагрузки и давления. Когда блок цилиндров и картер отлиты вместе в одном блоке, используется серый чугун, поскольку он обладает жесткостью, низкой стоимостью и высокой износостойкостью.

В двухтактных двигателях обычно используется схема сжатия картера, в результате чего топливно-воздушная смесь проходит через картер перед поступлением в цилиндр. Эта конструкция двигателя не предусматривает масляного поддона в картере.

Четырехтактные двигатели обычно имеют масляный поддон в нижней части картера, и большая часть моторного масла удерживается внутри картера. Топливно-воздушная смесь не проходит через картер четырехтактного двигателя; однако небольшое количество выхлопных газов часто попадает в виде «прорыва» из камеры сгорания.

Двигатель с открытым коленвалом не имеет картера. Эта конструкция использовалась в ранних двигателях и до сих пор используется в некоторых крупных дизельных двигателях, например, используемых на кораблях.

Типы картеров

Блок цилиндров и верхняя часть картера цельнолитые. Таким образом, картер обычно делится на верхнюю и нижнюю части. Нижняя часть известна как «масляный поддон» и действует как резервуар для хранения смазочного масла.

Смазочное масло разбрызгивается при вращении кривошипа, а также перекачивается к подшипникам двигателя, смазывая различные детали двигателя. Для охлаждения смазочного масла на внешней стороне масляного поддона предусмотрены ребра или ребра.

Эти ребра также увеличивают прочность масляного поддона.

Соединения между верхней частью картера и масляным поддоном могут быть как на уровне оси коленчатого вала, так и ниже этой оси. Показана сборка верхней части картера с масляным поддоном.

Основные силы, действующие на блок цилиндров, обусловлены:

• Давление газа включает силу взрыва и
• Силы инерции из-за возвратно-поступательного движения масс.

Обе эти силы действуют вдоль шатуна, т. е. по линии хода. Эти силы стремятся приподнять блоки цилиндров над картером.

Следовательно, в случае одноцилиндрового двигателя с шарниром картера на оси коленчатого вала в резьбе стопорных болтов, используемых в шарнирах, возникают силы сопротивления. Обратите внимание, что из-за угловатости шатуна возникают горизонтальные силы на стенках цилиндров и подшипнике коленчатого вала.

Уменьшение длины шатуна увеличивает боковые силы. В случае многоцилиндрового двигателя возникающие напряжения распределяются между большим количеством болтов. В случае 90° V-образных двигателей составляющая напряжений делится поровну в вертикальном и горизонтальном направлениях.

Следовательно, картер разделен по оси коленчатого вала. Такая сборка делает картер легче, так как увеличивается размер масляного поддона, который обычно изготавливается из алюминиевого сплава.

Чтобы свести к минимуму силы сопротивления в болтах, используемых в соединении картера, верхняя часть картера дополнительно выдвинута ниже оси коленчатого вала. Удлинение находится от 50 мм до 75 мм ниже коленчатого вала.

Это уменьшает размер масляного поддона, но увеличивает жесткость картера в вертикальном направлении. Верхняя часть картера воспринимает силу взрыва, тогда как болты масляного поддона воспринимают только силы инерции.

Для четырехтактного двигателя требуется более тяжелый маховик, чем для двухтактного двигателя. Следовательно, картер четырехтактного двигателя более надежен, чем двухтактный двигатель. Двигатель, работающий по смешанному циклу, имеет высокую степень сжатия и большую силу взрыва и поэтому нуждается в более прочном картере.

Часто задаваемые вопросы.

Что такое картер двигателя?

Картер — это «корпус», который скрепляет все остальные части двигателя. Это самая большая часть двигателя, но она должна быть одновременно прочной и легкой. Чтобы уменьшить вес, братья использовали алюминий для изготовления картера. Картер был отлит на литейном заводе в Дейтоне.

Что такое картер и для чего он нужен?

Неотъемлемый компонент двигателя внутреннего сгорания, картер представляет собой перфорированную металлическую раму, в которой находятся несколько частей, в частности коленчатый вал. Его основная универсальная функция – защита коленчатого вала и шатунов от мусора.

Масло в картере такое же, как моторное масло?

моторное масло (картерное масло, моторное масло) – масло, находящееся в картере, поддоне или масляном поддоне поршневого двигателя внутреннего сгорания для смазки всех основных частей двигателя; применяется также в поршневых компрессорах и паровых машинах картерной конструкции.

Где находится картер?

Картер обычно расположен в нижней части блока цилиндров. Картер определяется как область вокруг коленчатого вала и подшипников коленчатого вала. Эта область охватывает вращающийся коленчатый вал и противовесы коленчатого вала и направляет возвращающееся масло в масляный поддон.

Что такое зажигание картера?

Воспламенение может быть вызвано той же «горячей точкой», которая вызвала появление масляного тумана. Если перед воспламенением образовалось большое количество масляного тумана, горение может вызвать резкое повышение давления в картере (взрыв), что вызывает мгновенное открытие предохранительных клапанов.

Для чего предназначена вентиляция картера?

Система вентиляции картера удаляет нежелательные газы из картера двигателя внутреннего сгорания. Система обычно состоит из трубки, одностороннего клапана и источника вакуума (например, впускного коллектора).

Моторное масло попадает в картер?

В отличие от других типов двигателей, нет подачи масла в картер, потому что он обрабатывает топливно-воздушную смесь. Вместо этого двухтактное масло смешивается с топливом, используемым двигателем, и сгорает в камере сгорания.

Сколько стоит замена масляного фильтра картера?

В среднем за замену фильтра сапуна картера придется заплатить от 200 до 300 долларов. Обратите внимание, что одни только детали будут стоить вам от 100 до 105 долларов, а стоимость рабочей силы составит от 9 долларов.0 и 120 долларов.

Нужна ли очистка картера?

Возможно, вам не нужна промывка картера. Подавляющее большинство двигателей на дорогах довольно чистые внутри и останутся такими до тех пор, пока их техническое обслуживание не прекращается.
