Как рассчитать и изменить степень сжатия двигателя

Содержание

Одним из главнейших технических показателей автомобильного мотора является коэффициент сжатия. Он показывает соотношение разницы между объёмом свободного участка над цилиндровым поршнем и под ним в крайних его положениях.

Что такое степень сжатия двигателя

Условно величину сжатия представляют и как соотношение давлений в устройстве при подаче горючего и взрыве смеси. Конкретно эта степень обусловлена конструкцией автомобильного двигателя, и может быть высокой или низкой.

Перед непосредственным процессом воспламенения горючей смеси, поршни сжимают топливо до определённого объёма. Инженеры способны варьировать этот показатель, рассчитывая его ещё на стадии проектирования. Узнав количественное соотношение данной величины к объёму камеры сгорания, можно делать различные выводы.

На бензиновых силовых установках показатель сжатия достигает максимум 12 единиц. Чем выше здесь степень сжатия двигателя или ССД, тем больше удельная мощность мотора. Однако при сильном увеличении данного показателя снижается ресурс агрегата, особенно при заправке низкосортным бензином. На дизельных моторах, ввиду их технических отличий, она может варьироваться от 14 до 18 единиц.

В бензиновые двигатели с увеличенной до 12 единиц степенью сжатия нельзя лить ничего, кроме АИ-98 Премиум. Очевидно, что это существенно удорожает расходы на топливо.

На что она влияет

ССД непосредственно определяет объём работы, произведённой ДВС. Чем изначально выше рассчитана степень сжатия, тем продуктивнее будет воспламенение. Пропорционально увеличится и отдача мотора. Вспомним, как разработчики в 90-е годы старались повышать этот показатель, полностью не модернизируя двигатель.  Таким способом они конкурировали между собой, делая агрегаты мощнее, и не затрачивая при этом много средств. Но что самое интересное — моторы в этом случае не потребляли больше горючего, а даже становились экономнее.

Однако всему есть предел, и как было сказано выше, чересчур высокий коэффициент приводит к снижению ресурса ДВС. Почему это происходит? Дело в том, что при значительном сжатии топливная смесь начинает самопроизвольно детонировать, взрываться. Особенно это затрагивает агрегаты на бензине, поэтому здесь данный коэффициент имеет строгое ограничение.

Помните, что применение низкооктанового топлива становится причиной детонации на агрегатах с повышенной ССД. И наоборот, высокооктановое горючее может не позволять двигателю полностью раскрываться, если будет использовано в агрегатах с низким коэффициентом сжатия. По этой причине оба параметра должны соответствовать. Подробнее в таблице ниже.

Отличие степени сжатия от компрессии

Степень сжатия двигателя не является компрессией. Они полностью различаются, хотя многие их путают. Коэффициент, о котором идёт речь в статье, не раскрывает значение оптимального давления ТВС перед возгоранием. Измеряется ССД лишь относительно, в соотношении к единице объёма камеры.

Под компрессией принято понимать предельное значение сжатия, образуемого в камере сгорания, на конечном этапе давления горючей смеси. Данная величина априори не может быть относительной, поэтому её измеряют в абсолютных значениях — атм, кг/см2, бар.

Степень сжатия и компрессия неразрывно связаны, но не идентичны. Показатель компрессии зависит не только от сжатия. На него оказывает влияние температура ДВС, наличие зазоров в приводных клапанах, состав топлива и многое другое.

Расчет коэффициента сжатия

Ввиду того, что желательно увеличивать степень сжатия до определённого значения, необходимо уметь рассчитывать этот показатель. К тому же это даст возможность избежать детонационных моментов, разрушающих силовой агрегат изнутри в процессе форсирования.

Таким образом, необходимость в измерении этого показателя требуется в таких случаях, как:

• форсировка мотора;
• подгонка под топливо с другим АИ или для метанового топлива с октановым числом 120;
• послеремонтная корректировка.

Турбированные моторы

На турбомоторах расчёт коэффициента сжатия отличается. Это объясняется наличием наддува воздуха. Поэтому в этом случае величину, полученную в ходе вычислений, умножают на показатель турбокомпрессора.

Кроме того, при вычислении степени сжатия турбированных моторов учитывается не только давление наддува, но и показатель эффективного сжатия, климатические изменения и многое другое. В данном случае процесс значительно усложняется по сравнению с измерениями на атмосферном двигателе.

Пример подсчета

Вот как выглядит общепринятая расчётная формула для автомобильного ДВС: «ССД = (РО+ОКС)/ОКС». Степень сжатия здесь отмечена как «ССД», рабочий объём цилиндра — «РО», а объём камеры сгорания — «ОКС».

Для расчёта «РО» нужно в первую очередь разложить единый объём двигателя или литраж на количество используемых цилиндров. К примеру, литраж мотора «четвёрки» — 1997 см3. Для определения ёмкости одного цилиндра, надо 1997 разделить на 4. Получится около 499 см3.

Для вычисления параметра «ОКС» специалисты пользуются проградуированной в см3 трубкой или пипеткой. Под камерой подразумевается место, где непосредственно происходит возгорание горючего. Камеру заправляют, а затем измеряют объём с помощью жидкостной бюретки. Если нет градуированной трубочки, можно жидкость выкачать с помощью шприца, а затем измерить в мерной посуде или на весах. В этом случае желательно для расчёта использовать не бензин или солярку, а чистую воду, так как её удельный вес более соотносим к объёму в см3.

Внимание! Для точного измерения «ОКС» дополнительно приплюсовывается объём толщины прокладки ГБЦ, учитывается форма днища поршней и другие особенности. Поэтому расчёт этой величины рекомендуется доверить специалистам.

Как увеличить степень сжатия двигателя

Если необходимо увеличить данный показатель, используют несколько способов:

• расточка блока и установка поршней с большим диаметром;
• уменьшение объёма камеры сгорания путём удаления слоя металла в месте соединения ГБЦ.

Нельзя забывать, что в некоторых случаях потребуется инсталляция модернизированных поршней. Это делается, чтобы исключить такое нежелательное последствие, как встреча поршней с клапанами. В частности, на элементах увеличивают выемки клапанов. Также в обязательном порядке корректируются заново фазы газораспределения.

Интересно, что лучше всех раскрыли потенциал степени сжатия ДВС японские производители. В то время как европейские автокомпании пошли путём усовершенствования гибридных моторов, японцам удалось увеличить ССД до 14 единиц и на бензиновых силовых агрегатах, применив изменяемую величину. Но как это возможно без детонационных моментов? Всё оказалось просто. Оказывается, нужно охладить камеру, где происходит возгорание. Тогда можно будет без опасения сжимать смесь. И вовсе не обязательно для этого использовать прохладный воздух: достаточно модернизировать систему выпуска.

Приём, давно известный ещё по гоночным движкам. Выпускные каналы меняются согласно схеме 4-2-1. Порции выхлопных газов здесь не мешаются, поочерёдно вылетают в трубу. Благодаря такой чёткой системе выхлопа, улучшается продувка цилиндров, где остаётся меньше горячих газов.

Секрет японской формулы, согласно которой можно без опаски сжимать горючую смесь, имеет строго математическое соотношение. Так, если процент выхлопа снизить в 2 раза, ССД можно поднимать на 3 единицы, но не больше. Если же при этом ещё и охлаждать воздух, поступающий в цилиндры, можно приплюсовать ещё одну единицу.

Однако для реализации данного метода нужно будет еще модернизировать газообмен, раскошелившись на фазовращатели обоих распредвалов. Вдобавок потребуется доработать некоторые моменты. К примеру, изменить длину поршневого хода посредством компьютерного вмешательства.

Применяется система изменяемого коэффициента на многих японских движках, например, для Inflniti. Способность автоматически менять этот показатель сжатия в зависимости от нагрузки позволяет значительно повышать КПД мотора, особенно турбированного.

Каждая порция смеси сгорает при оптимальном на данный момент работы сжатии. Так, если нагрузки на мотор незначительные и смесь обеднённая, включается максимальное сжатие. И наоборот, в нагруженном режиме задействуется минимальная степень, так как бензина впрыскивается много и возможна детонация.

Таким образом, передовая система изменения ССД позволяет вдвое уменьшать литраж мотора, сохраняя при этом мощность и динамические характеристики.

Курс на увеличение степени сжатия двигателя наблюдался и в середине 20 века в США. Основная масса американских двигателей, выпущенных в 70-е годы, находилась в пределах 11-13 единиц. Но работали они только на очень качественном, высокооктановом топливе, получаемом путём этилирования. После того как этилирование запретили, в серийных образцах ДВС наблюдалось снижение показателя сжатия.

Важно знать, что прирост мощности будет наиболее заметен на двигателях, штатно работающих на низкой степени сжатия.

Например, моторы с показателем 8 единиц, доведённые до 10, выдадут больше мощности, чем агрегаты со стоковым параметром 11 единиц, форсированные до 12.

Дефорсирование ДВС: для чего нужно и как осуществить

Иногда бывает необходимо уменьшить показатель сжатия. В этом случае устанавливается дополнительная металлическая прокладка ГБЦ. Можно использовать две прокладки вместо одной, тем самым утолщая промежуток — объём камеры растёт за счёт высоты головки блока. Более сложный способ подразумевает укорочение поршня — удаление верхнего слоя на токарном станке.

Дефорсирование двигателя, как правило, процедура вынужденная. В том числе это делается для снижения налоговых выплат или в целях увеличения ресурса агрегата. Как известно, моторы с низкой степенью сжатия дольше работают, меньше подвержены износу. Однако любой такой процесс усложняется законом, чтобы недобросовестные владельцы искусственно не занижали технические данные.

Что касается снижения показателя сжатия на турбированных моторах, то здесь потребуется модернизация системы электрики с датчиками, всей поршневой группы и форсунок, если это дизельный агрегат.

В отдельных случаях дефорсированию предпочитают свап, когда менее мощный контрактный мотор устанавливают вместо штатного.

Таблица: зависимость степени сжатия от октанового числа

Степень сжатия	Октановое число
5,5-7	АИ 66-72
7-7,5	АИ 72-76
7,5-8,5	АИ 76-85
10	АИ 92
10,5-12,5	АИ 95
12-14,5	АИ 98

Таблица: популярные двигатели и показатель сжатия

Двигатели	Степень сжатия
BMW M54B30	10,2
Mercedes-Benz M112 E32 3.2 л	10
Ford-Mazda 2,0 л Duratec HE/MZR LF	10,8
Infiniti VQ37VHR (Nissan) 3. 7 л	11.0
Mitsubishi 4М41	17.0
Audi 3.6 FSI	12.0
ЗМЗ 406 2.3 л.	8-9,3

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Степень сжатия двигателя, формула, повышение, бензин

Всем известно, что в бензиновых поршневых двигателях внутреннего сгорания топливовоздушная смесь перед воспламенением сжимается. Аналогичный такт работы дизелей отличаются лишь тем, что сжимается воздух без топлива. Одной из важнейших характеристик обоих ДВС является степень сжатия. Она показывает, во сколько раз изменяется объем пространства над днищем поршня при прохождении его от нижней мертвой точки до верхней.

Иногда этот показатель путают с компрессией, несмотря на то что разница между ними огромна. Ведь упомянутые выше характеристики, хоть и связаны между собой, по сути, совершенно различны. На что указывает даже их размерность. Степень сжатия – это соотношение, например, 10:1 или просто 10 и не имеет единиц измерения. То есть измеряется в «разах». Компрессия же показывает максимальное давление смеси в цилиндре перед воспламенением и измеряется в кг/см². Так, компрессия ДВС, имеющего степень сжатия 10:1, должна быть не более 15,8 кг/см². Сказать, что такое степень сжатия, можно и иначе. Это отношение объема над поршнем, находящимся в нижней мертвой точке к объему камеры сгорания. Камерой сгорания называется пространство над поршнем, достигшим верхней мертвой точки.

Расчет коэффициента сжатия

Вычислить степень сжатия ДВС можно, если выполнить расчет по формуле ξ = (V_р + V_с)/ V_с; где V_р – рабочий объем цилиндра, V_с – объем камеры сгорания. Из формулы видно, что степень сжатия можно сделать больше, уменьшив, объем камеры сгорания. Или увеличив, рабочий объем цилиндра, не изменяя камеры сгорания. V_р намного больше чем V_с. Поэтому можно считать, что ξ прямо пропорционален рабочему объему и находится в обратной зависимости от объема камеры сгорания.

Рабочий объем цилиндра можно посчитать, зная диаметр цилиндра – D и ход поршня – S. Формула для его вычисления выглядит так: V_р = (π_*D²/4)_* S.

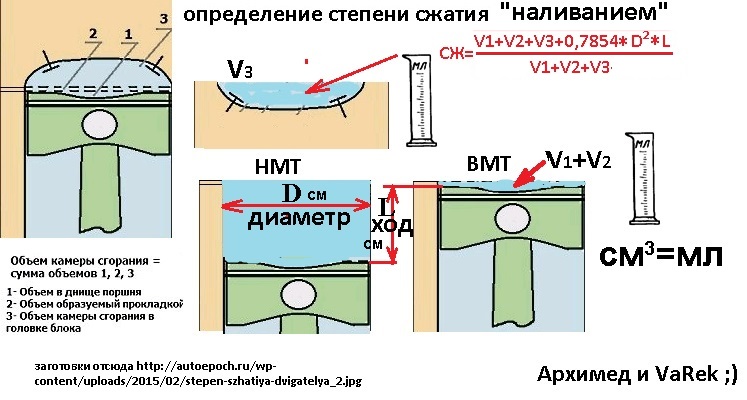

Объем камеры сгорания из-за ее сложной формы обычно не вычисляют, а измеряют. Сделать это можно залив в нее жидкость. Определить объем, поместившийся в камеру жидкости, можно при помощи мерной посуды или весов. Для взвешивания удобно использовать воду, так как ее удельный вес 1г на см³. Значит, ее вес в граммах покажет и объем в куб. см.

Влияние коэффициента сжатия на характеристики мотора

Исходные данные

Октановое число топлива, используемого для бензиновых двигателей с различной степенью сжатия.

• 7,0–7,5 октановое число 72–76.
• 7,5–8,5 октановое число 76–85.
• 5,5–7 октановое число 66–72.
• 10:1 октановое число 92.
• От 10,5 до 12,5 октановое число 95.
• От 12 до 14,5 октановое число 98.

Для чего бывает нужно изменить коэффициент сжатия

Необходимость изменения этого параметра ДВС возникает довольно редко. Можно перечислить всего несколько причин, побуждающих сделать такое.

1. Форсирование двигателя.
2. Желание приспособить мотор для работы на бензине с другим октановым числом. Было время, когда газовое оборудование для авто не встречалось в продаже. Не было и газа на заправках. Поэтому советские автовладельцы часто переделывали двигатели для работы на более дешевом низкооктановом бензине.
3. Неудачный ремонт мотора, для ликвидации последствий которого требуется корректировка коэффициента сжатия. К примеру, фрезеровка головки блока после слишком сильной тепловой деформации. Когда выровнять сопрягаемую с блоком цилиндров поверхность удается ценой снятия слоя металла чрезмерно большой толщины. От этого значение коэффициента увеличивается столь сильно, что работа на бензине, для которого был рассчитан мотор, становится невозможной.

Как можно изменить показатель сжатия

Методы увеличения:

• Расточка цилиндров и установка поршней большего размера.
• Уменьшение объема камер сгорания. Выполняется за счет удаления слоя металла со стороны плоскости сопряжения головки с блоком. Эту операцию из-за мягкости алюминия лучше делать на фрезерном или на строгальном станке. Шлифовальный станок использовать не следует, так как его камень будет постоянно забиваться пластичным металлом.

Способы снижения:

• Снятие слоя металла с днища поршня (делается это обычно на токарном станке).
• Установка между головкой и блоком цилиндров дюралюминиевой проставки между двумя прокладками.

Взаимосвязь коэффициента сжатия и компрессии

Зная значение коэффициента сжатия, можно рассчитать какая компрессия должна быть в двигателе. Однако, обратная оценка не будет соответствовать действительности. Так как компрессия зависит еще и от изношенности деталей цилиндр-поршневой группы и газораспределительного механизма. Низкая компрессия двигателя часто говорит о значительном износе мотора и необходимости его ремонта, а не о малом коэффициенте сжатия.

Турбированные моторы

Как пользоваться прибором для проверки компрессии двигателя

Наш веб-сайт использует файлы cookie для улучшения вашего опыта. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

Нужна помощь?

Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

Обслуживание и механика

Простой тест, помогающий выявить проблемы с двигателем на ранней стадии

Видео

Обзор

Элементы

Шаги

Советы

Обзор

Проверка компрессии — это удобный тест, который можно выполнить на любом двигателе, история которого вам неизвестна или в котором вы не подозреваете проблемы. Он может сказать вам, если компрессия вашего двигателя упала из-за изношенных поршневых колец, дефектных клапанов и седел или пробитой прокладки головки блока цилиндров.

Предметы

Материалы

• org/HowToSupply»> Ветошь
• Обезжириватель
• Ручка и бумага

Инструменты

• Основные механические инструменты
• Головка свечи зажигания
• Сжатие Манометр

шагов

Запуск двигателя

Запустите двигатель и дайте ему поработать до нормальной рабочей температуры, примерно 5 минут на холостом ходу.

Очистите и снимите свечи зажигания

Очистите область вокруг свечей зажигания перед их снятием, чтобы предотвратить попадание загрязняющих веществ в двигатель.

Снимите все свечи зажигания с двигателя. На некоторых двигателях для этого может потребоваться снятие впускных коллекторов и других аксессуаров.

Блокировка открытой дроссельной заслонки

Заблокируйте полностью открытую дроссельную заслонку, удерживая нажатой педаль акселератора, затем отсоедините систему зажигания и топливный насос.

Проверка компрессии

Установите манометр на место свечи зажигания № 1, затем проверните двигатель 6–8 раз и запишите число, указанное на манометре.

Повторить процедуру для остальных цилиндров.

Сравнить числа

Сравнить числа, записанные для каждого цилиндра. Небольшое отклонение между цилиндрами считается нормальным — около 5%. Любое значение выше 5%, и мы рекомендуем проверить двигатель квалифицированным механиком.

Проверка компрессии двигателя | Гараж Кайла — Эп. 23

Со всеми проектами в гараже, последнее, что мне было нужно, это еще один. Однако мой босс, Джек Барут, разоблачил мой блеф после того, как я посчитал, что смогу исправить устало выглядящую 19-ю.82 Honda Goldwing скрывается на Craigslist. Теперь в моем уже заполненном и достаточно захламленном гараже на 2,5 машины появилась еще одна машина. Велосипед работает, но звучит немного грубо, поэтому, чтобы определить, во что я ввязался, я сразу же приступил к тесту на сжатие.

Тест на сжатие дает более четкое представление о внутренней части двигателя, не заглядывая внутрь. По сути, процедура измеряет, насколько эффективно поршневые кольца и клапаны выполняют свою герметизирующую работу. У этой плоской четверки Goldwing 7

миль на часах, и даже при надлежащем обслуживании может быть довольно утомительно при таком использовании. Несмотря на шероховатый характер двигателя и признаки длительного хранения, мне было бы приятно знать, что время, потраченное на правильную работу двигателя, не будет потрачено впустую на изношенный или уже сломанный двигатель.

Процесс довольно прост. Приобретите качественный тестер компрессии с подходящими адаптерами для вашего двигателя; это означает, что переходник с правильным диаметром и шагом резьбы можно затянуть на головке блока цилиндров без перекрещивания резьбы или удаления тонкой резьбы. Снимите все свечи зажигания с двигателя, вкрутите переходник в один из цилиндров, прикрепите манометр и приготовьтесь запускать двигатель.

Используйте стартер, чтобы прокрутить двигатель, держа дроссельную заслонку полностью открытой. Обычно я проворачиваю двигатель на 5-6 оборотов или пока стрелка компрессометра не выровняется, в зависимости от того, что наступит раньше. Запишите показания манометра и повторите процесс для каждого цилиндра.

В идеальном мире все числа были бы одинаковыми, но мир не идеален. Общепринятая разница между цилиндрами составляет 10 процентов, и я часто ищу показания 100-120 фунтов на квадратный дюйм, чтобы считать цилиндр в хорошем состоянии. Однако это всего лишь общее практическое правило, поэтому обратитесь к руководству по обслуживанию, чтобы узнать более точный диапазон для вашего конкретного применения.
