ЧТО ТАКОЕ ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ — статьи

Мы живём в век Интернета и высоких технологий, поэтому нет ничего странного в большом количестве статей на технические и научные темы. Но у этого изобилия информации существует один существенный минус – обычному владельцу автомобиля не так уж просто разобраться с тем, что ему можно установить на автомобиль и как это повлияет на заводские настройки.

Мы постарались в этой статье совместить простоту в объяснение и при этом техническую характеристику одного из самых сложных процессов в автомобиле – работу электронного блока управления.

История чип-тюнинга на прямую связана с важным событием, произошедшим в 1939 году – появление модуля контроля двигателя или, другими словами, электронного блока управления (ЭБУ / ECU или Electronic Control Unit) в конструкции автомобиля. Для начала, стоит разобраться что же такое электронный блок управления и какие задачи он выполняет.

Электронный блок управления (ECU), это миниатюрный компьютер, основная задача которого это управление одной или несколькими системами, а так же подсистемами автомобиля.

ЭБУ так же носит название модуль электронного управления (ECM), центральный модуль управления (СКК), блок управления или головной компьютер автомобиля.

Блок управления двигателем (ECU) – это один из видов электронного блока управления, он осуществляет управление серией приводов, которые находятся на двигателе внутреннего сгорания, тем самым обеспечивая оптимальную работу самого двигателя. Работа блока представляет собой считывание значений с большого количества датчиков внутри моторного отсека, интерпретации данных с использованием многомерных таблиц производительности (их принято называть топливными картами), и управлением исполнительных механизмов на двигателе.

Топливная система впрыска выполняет несколько функций. Но одной из самых важных функций ЭБУ является управление топливом, которое использует двигатель. Задача блока управления двигателем самостоятельно вымерять определенное количество топлива, которое должно быть использовано двигателем. Компьютерная программа получает данные и на их основе вычисляет необходимое количество топлива.

Так же эта программа позволяет определить, когда наступит самое подходящее время, чтобы совместить соотношение топлива и воздуха внутри двигателя. Этот процесс называется инъекционная ширина импульса.

Большая часть автомобилей имеет встроенную в их ЭБУ систему управления холостым ходом. Кроме того ЭБУ отвечает за управление системой зажигания.

Современные ECU – это программируемые электронные устройства. А значит если есть необходимость пользователь легко может их перепрограммировать. Такой вид чип-тюнинга называется OBD-тюнинг (классический или «гаражный»). Потребность в перепрограммировании может возникнуть, когда в конструкцию двигателя вносятся существенные изменения – установка интеркулера, турбокомпрессора, оборудования для работы на альтернативных видах топлива или изменения в выпускной системе.

При перепрошивке ECU не исключены повреждения двигателя, т.к. отключаются или изменяются многие защитные системы двигателя.

К счастью есть и альтернатива, это чип-тюнинг через установку дополнительного электронного блока управления. При таком виде чип-тюнинга, штатные защитные программы двигателя не отключаются. Таким образом, не возникает опасности перегрузки компонентов двигателя. GAN TUNING BURO занимается именно данным типом чип-тюнинга, производя модули увеличения мощности автомобиля. Компания гарантирует безопасную установку чипа, которая не может привести к потере гарантии на автомобиль. Раскройте потенциал своего автомобиля с помощью чип-тюнинга.

РАССЧИТАТЬ ПРИРОСТ МОЩНОСТИ

что это такое, принцип работы ЭБУ и где он находится

Skip to content

Главная » Электроника » Архив рубрики «ЭБУ»

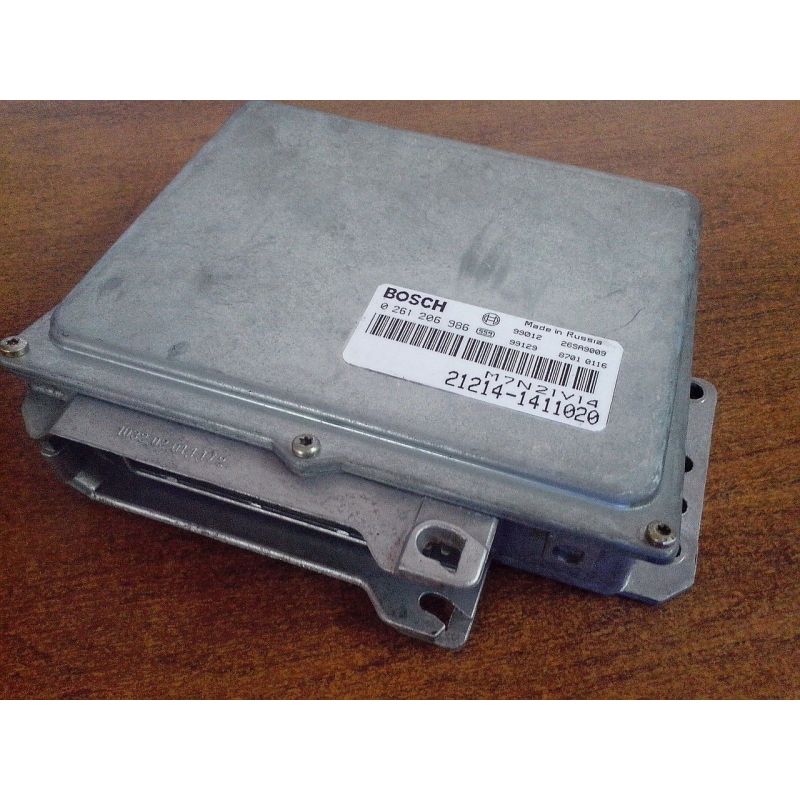

Электронный блок управления — устройство, которым оборудуется каждый современный автомобиль. Его наличие обеспечивает качественный контроль за важными агрегатами и узлами машины.

Описание устройства ЭБУ

Электронный блок управления — такое устройство, которое позволяет выполнять прием и обработку данных, подающихся с разных регуляторов и датчиков автомобиля. Процедура обработки информации выполняется по конкретному алгоритму, заложенному разработчиком. После этого образуются команды исполняющего типа, передающиеся на соответствующие узлы и агрегаты.

Благодаря установке электронного блока управления в машину у потребителя есть возможность оптимизации основных показателей работы мотора машины:

• крутящего момента;
• основных показателей мощности;
• состава отработавших газов;
• расхода горючего и т. д.

Благодаря наличию электроники у потребителя есть возможность диагностики всех автомобильных агрегатов и узлов. Программный контроль обеспечивается при работе как на бензиновом, так и на дизельном моторе.

Основные функции электронного блока управления двигателем в автомобиле

Электронный модуль выполняет сбор данных со следующих устройств:

• контроллера температуры двигается и воздуха, если последний установлен на машине;
• контроллера уровня топлива;
• регулятора подачи кислорода в цилиндры двигателя;
• контроллера скорости;
• датчика холостых оборотов;
• информацию от датчиков систем стабилизации, АБС, антиизноса, а также других контроллеров систем безопасности;
• данные от датчика положения коленчатого и регулировочного валов;
• контроллера положения ДПДЗ и педали газа;
• датчика мониторинга объема охладительной жидкости в системе;
• датчика напряжения электросети машины;
• данные из электроцепи электрического управления руля либо ГУР.

Это незначительный объем информации, которую модуль обрабатывает на постоянной основе. Чем больше электроники устанавливается в авто, тем больше список контроллеров, с которыми работает устройство. Во внедорожниках и кроссоверах блок собирает данные от систем пневматической подвески. При приеме и обработке данных электронный модуль передает команды для поддержки работы машинных систем.

По факту модуль всегда следит за работой систем:

• впрыска инжекторного силового агрегата;
• подачи воздуха в мотор;
• зажигания;
• контроля объема вредных веществ в составе отработанных газов;
• управления системой газораспределения;
• управления автоматической трансмиссией;
• поддержки необходимого уровня температуры;
• осветительных приборов как внешних, так и внутренних;
• обогрева салона, а также кондиционирования;
• электродвигателя системы стеклоподъемников.

Подробный обзор возможностей электронного модуля представлен каналом Мир Матизов.

Вместе с ЭБУ в машине, в зависимости от производителя, могут использоваться:

• блок определения наличия кузова;
• модуль синхронизации компонентов коробки передач;
• блок контроля работы тормозной системы;
• модуль включения узлов пассивной безопасности и т. д.

Компоненты электронного блока управления двигателем

Независимо от того, какой тип устройства установлен на авто и где находится модуль, все его составные элементы условно разделяются на два блока:

• программная часть;
• аппаратная составляющая.

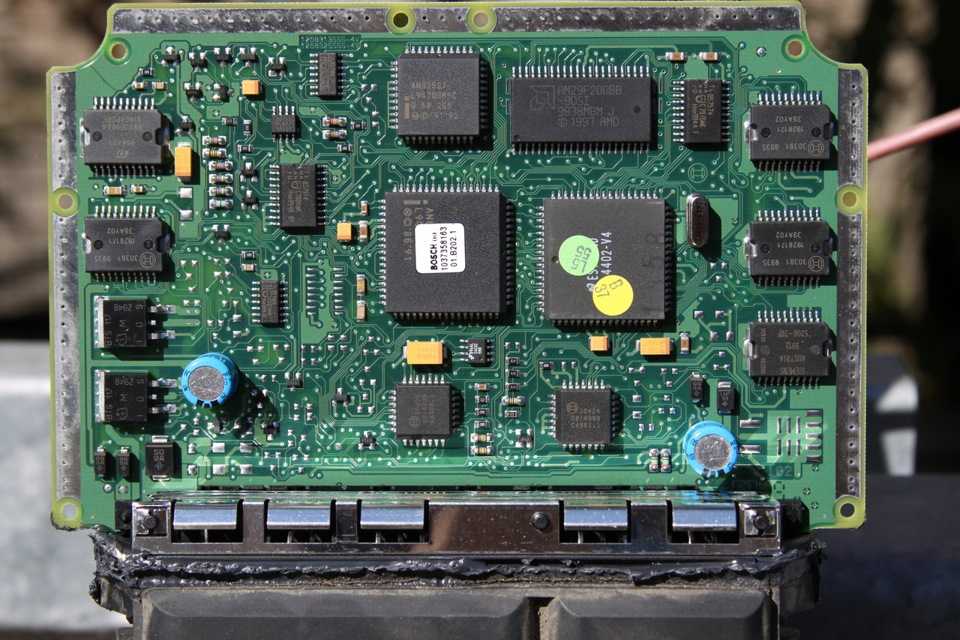

Визуально электронный модуль представляет собой плату, установленную в пластиковый или металлический корпус для обеспечения эффективной защиты блока. Само устройство монтируется в подкапотном пространстве либо салоне машины, в районе приборной панели или напротив пассажирского кресла. Место монтажа ЭБУ обычно указывается в сервисной документации к авто. Конструктивно сама плата состоит из микропроцессорного, а также запоминающего устройства. Модуль оснащается несколькими разъемами, их обычно два.

Непосредственно на плате устройства расположено несколько модулей памяти. Есть постоянная, где хранится информация о работе базовых микропрограмм, также здесь записываются основные параметры для обеспечения эффективной работы мотора. На схеме есть модуль оперативной памяти, его наличие обеспечивает возможность быстрой обработки подающейся информации от контроллеров. Также в этой памяти кратковременно хранятся некоторые результаты диагностики и обработки. Данные из памяти запоминающего модуля можно удалять.

Схема конструкции ЭБУ

Программное обеспечение

Программная составляющая устройства включает в себя несколько модулей:

1. Контрольный. Предназначен для проверки и регулировки параметров отправляющихся сигналов. Программная составляющая может при необходимости остановить работу двигателя.
2. Функциональный. Эта часть предназначена для получения импульсных данных, которые подаются на электронный модуль от разных контроллеров и датчиков. После приема функциональная составляющая ЭБУ выполняет обработку информации и формирование команд, которые отправляются на исполнительные компоненты.

Аппаратное обеспечение

Аппаратная составляющая блока включает в себя множество электронных элементов, речь идет о микропроцессорах и других модулях. Эта часть включает в себя аналогово-цифровое преобразовательное устройство, которое ловит аналоговые импульсы. После их приема сигналы преобразуются в цифровой формат, на который ориентирован микропроцессор. Если требуется обратное преобразование импульсов, то эту функцию выполняет преобразовательное устройство. Помимо этого, на электронный модуль подаются импульсы, проходящие через преобразовательную составляющую и изменяющиеся из аналогового формата в цифровой.

Принцип действия и особенности модуля

Работа электронного модуля состоит в приеме данных от разных контроллеров, количество которых может быть около двадцати.

Кроме обработки данных, ЭБУ передает сигналы на узлы и агрегаты:

1. Системы зажигания. В зависимости от типа может применяться одна катушка либо несколько. Эта система предназначена для своевременной активации искры в цилиндрах силового агрегата.
2. Диодные индикаторы. Предназначены для выдачи информации о наличии возможных ошибок. Речь идет не только о работе мотора, но и самого модуля.
3. Форсунки. С их помощью выполняется впрыск топлива в цилиндры ДВС. Надо учитывать, что частота смены объема горючего регулярно меняется, поскольку все зависит от определенных условий работы. Изначально ЭБУ собирает данные о характеристиках форсунок.
4. Тестеры. Устройства для проверки систем и механизмов подсоединяются к электронному модулю посредством штекера. Необходимость подсоединения может появиться для проверки машинного мотора или трансмиссии с помощью компьютера либо специализированных сканеров.

Канал ДваКолеса Show рассказал о принципе действия электронного модуля.

Основные достоинства и недостатки ЭБУ

Несмотря на наличие множества преимуществ, у электронных модулей есть и недостатки.

Достоинства ЭБУ

Плюсы устройств:

• возможность оптимизации динамических параметров работы ДВС;
• снижение расхода горючего при правильной регулировке соотношения воздуха и топлива;
• простота пуска силового агрегата — модуль быстро адаптирует двигатель для работы в разных условиях, к примеру, при функционировании на холостом ходу;
• при установке ЭБУ в авто у владельца машины отпадает необходимость в ручной регулировке параметров работы ДВС;
• увеличение показателей экологичной чистоты при правильной регулировке объемов вредных веществ в отработанных газах.

Недостатки ЭБУ

Минусы электронных модулей:

• высокая цена на составляющие элементы, если возникнет необходимость проведения ремонта модуля;
• при неполадках блок часто не подлежит ремонту, его приходится менять целиком;
• необходимость в эксплуатации недешевого и сложного оборудования для проверки модуля, иногда для диагностики требуются квалифицированные мастера;
• повышенные требования параметров надежности питания бортовой сети — скачки напряжения могут привести к поломке ЭБУ;
• необходимость использования только качественного топлива при заправке машины.

Канал Avto-blogger подробно рассказал об особенностях и недостатках электронных модулей.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Видео «Ремонт электронного модуля своими руками»

Канал АВТО РЕЗ наглядно показал процедуру выполнения ремонта модуля управления ДВС в гаражных условиях.

Что такое блок управления двигателем и как он работает?

В прошлом двигатели зависели от механических компонентов, чтобы поддерживать их наилучшую работу.

С развитием и развитием технологий все больше и больше производителей обращаются к использованию модулей управления и других электрических компонентов для повышения производительности и эффективности создаваемых ими двигателей.

Сегодня основным компонентом этих систем является блок управления двигателем, или сокращенно ЭБУ.

Всегда много говорят об ЭБУ, но что именно он делает?

Неужели это так важно для работы двигателя? Чтение этого вызовет у вас головную боль от всех сложных формулировок? Давайте попробуем разбить блок управления двигателем на простые термины.

ЭБУ получает информацию от различных датчиков на двигателе, сравнивает эту информацию с заданной производителем программой, а затем отправляет выходные данные на свечи зажигания, топливные форсунки и другие компоненты, чтобы двигатель работал максимально эффективно.

Все это происходит сотни раз в секунду, и ЭБУ постоянно контролирует температуру воздуха, положение двигателя с помощью датчиков положения распределительного и коленчатого валов, а также содержание кислорода в выхлопных газах, работая над регулировкой воздушно-топливной смеси и опережение зажигания, чтобы сделать большую часть каждого цикла сгорания.

Это очень общий обзор того, что делает ЭБУ, но что на самом деле представляет собой ЭБУ?

Принцип работы ЭБУ такой же, как у вашего компьютера или ноутбука дома.

Он состоит из программного и аппаратного обеспечения, использующего микропроцессор, который может в режиме реального времени анализировать и обрабатывать информацию, поступающую от различных датчиков, и вносить любые необходимые корректировки.

Сам ECU можно модернизировать или обновить, перепрограммировав или обновив программное и аппаратное обеспечение по мере необходимости, хотя обновления программного обеспечения встречаются гораздо чаще, так как это не требует каких-либо внутренних изменений в ECU.

Итак, как вся информация, поступающая от датчиков, попадает в ЭБУ?

Здесь на помощь приходит система CANBus. CANBus расшифровывается как Controller Area Network Bus и предназначена для того, чтобы несколько модулей управления и датчиков в автомобиле могли взаимодействовать и обмениваться информацией друг с другом на суперскоростях.

Такая информация, как скорость вращения колеса и положение дроссельной заслонки, требуется ряду модулей управления для правильной работы автомобиля, а система CANBus позволяет быстро обмениваться этой информацией между необходимыми компонентами.

Эта система используется всеми производителями, так как она необходима для бортовой диагностики (OBD) и является обязательным требованием с конца 90-х годов.

Позволяет подключить диагностический прибор к автомобилю и техническим специалистам прочитать любые коды неисправностей, хранящиеся в модулях управления.

Блок управления двигателем — удивительная часть сложной системы, которая поддерживает работу вашего автомобиля в идеальном состоянии, даже если вам не нужно пошевелить пальцем.

Куда я дел этот панадол?

Что такое ECU (электронный блок управления) в автомобиле?

ECU может показаться на первый взгляд непритязательной аббревиатурой, хотя это важная часть вашего автомобиля.

Но что именно означает ЭБУ и почему это так важно? Это руководство здесь, чтобы объяснить.

Что делает ЭБУ?

ECU расшифровывается как «Электронный блок управления». Возможно, вы слышали, что это также называется блоком управления двигателем или системой управления двигателем.

Основная задача ЭБУ — обеспечить бесперебойную работу двигателя. На автомобилях с электронным впрыском топлива ЭБУ может контролировать количество топлива, поступающего в цилиндры двигателя.

Это оптимизирует топливно-воздушную смесь в цилиндре, когда он сжат, что, в свою очередь, увеличивает мощность автомобиля и снижает количество потраченного топлива.

Где находится ЭБУ в моей машине?

Не существует отраслевого стандарта для упаковки блоков управления двигателем в автомобилях, поэтому их расположение может различаться в зависимости от марки и модели вашего автомобиля. Они не должны быть слишком далеко от двигателя, поэтому вы, скорее всего, найдете их либо в моторном отсеке, либо где-нибудь в передней части салона вашего автомобиля, например, в бардачке или под приборной панелью. Точное местонахождение ЭБУ вашего автомобиля должно быть указано в руководстве пользователя.

Что произойдет, если ЭБУ моего автомобиля неисправен?

Поскольку ЭБУ управляет многими функциями современных автомобилей, последствия неисправности ЭБУ могут сильно различаться. Например, на приборной панели может появиться сигнальная лампа двигателя, экономия топлива и производительность вашего автомобиля могут ухудшиться, а двигатель может начать глохнуть или отказываться запускаться.

Найдите свой следующий автомобиль с carwow

Часто задаваемые вопросы: Электронный блок управления (ECU)

Может ли автомобиль работать без ECU?

В то время как современный автомобиль может управляться с неисправным или дефектным ECU, управлять им без ECU вообще невозможно. Например, поскольку ЭБУ автомобиля будет управлять электронной системой впрыска топлива, двигатель не сможет работать, если в нем отсутствует этот компонент.

Как проверяется ЭБУ автомобиля?

Можно проверить ЭБУ автомобиля, хотя вы, скорее всего, не сможете сделать это самостоятельно, если не разберетесь в электронных и вычислительных системах современного автомобиля.
В результате, если вы хотите проверить и диагностировать ЭБУ вашего автомобиля на наличие потенциальных проблем, вам, вероятно, будет лучше, если профессиональный механик в гараже сделает эту работу за вас.

Могу ли я заменить ЭБУ моего автомобиля на другой?

Вы можете заменить ЭБУ вашего автомобиля на запасной элемент.
