Ротор

Роторный экскаватор как экспонат в бывшем угольном карьере — «стальном городе» Феррополис (Германия), превращенном в музей под открытым небом

Ро́тор — от лат. roto )— вращаться

В математике:

• Ротор — то же, что вихрь векторного поля, то есть вектор, характеризующий вращательное движение в данной точке векторного поля.

В медицине:

• Синдром Ротора — одна из четырёх форм синдрома гипербилирубинемии.

В технике:

• Ротор — вращающаяся часть двигателей и рабочих машин, на которой расположены органы, получающие энергию от рабочего тела (например, ротор двигателя Ванкеля) или отдающие её рабочему телу (например, ротор роторного насоса). Ротор двигателей связан с ведущим валом, ротор рабочих машин — с приводным валом. Ротор выполняется в виде барабанов, дисков, колёс.
• Ротор — вращающаяся часть паровой турбины, компрессора, гидронасоса, гидромотора и т. д.
• Буровой ротор — механизм, являющийся многофункциональным оборудованием буровой установки, который предназначен для вращения бурильных труб и поддержания колонны бурильных или обсадных труб при свинчивании и развинчивании в процессе спуско-подъемных операций, при поисковом бурении и капитальном ремонте скважин. Привод — цепной или карданный. Роторное бурение.
• Ротор — устройство управления поворотом антенны в направлении приёма или передачи сигнала.
• Ротор — любое вращающееся тело в теории балансировки.
• Ротор — система вентилятора.

Ротор (слева) и статор (справа) электродвигателя в разборе

В электротехнике:

• Ротор
   — вращающаяся часть электрической машины (генератора или двигателя переменного тока внутри неподвижной части — статора). Ротор асинхронной электромашины обычно представляет собой собранное из листовой электротехнической стали цилиндрическое тело с пазами для размещения обмотки. Ротор в электромашинах постоянного тока называется якорем.
• Ротор — автоматически управляемая машина (транспортное устройство, прибор), в которой заготовки двигаются вместе с обрабатывающими их орудиями по дугам окружности. Роторная печь. Ротороный экскаватор. Роторная линия (комплекс роторов).

В авиации:

• Ротор — несущий винт вертолёта.

В ветроэнергетике:

• Ротор Дарье — составная часть вертикально-осевого ветрогенератора, крыльчатка которого представляет собой двояковыпуклые лопасти, закреплённые при помощи штанг на вертикально вращающейся оси.
• Ротор Савониуса — составная часть вертикально-осевого ветрогенератора в виде двух смещенных относительно друг друга полуцилиндрических лопастей и небольшого (10—15 % от диаметра лопасти) перекрытия, которые образуют параллельно оси вращения роторы.

В судостроении:

• Ротор Флеттнера — «парусная мачта» или заменяющий паруса ротор (на судне их устанавливается несколько), с помощью которого судно приводится в движение посредством ветра, благодаря эффекту Магнуса. Роторное судно Флеттнера.

Собственные имена:

• РОТОР — Сетевой конкурс «Российский Онлайн ТОР».
• Приборостроительный завод «Ротор» — промышленное предприятие в Барнауле.
• «Ротор» — футбольный клуб из Волгограда.

Wikimedia Foundation. 2010.

Игры ⚽ Поможем написать курсовую

Синонимы:

гидроротор, контрротор, мехротор, шнекоротор

• Дискриминант
• Дикий узел

Полезное

Роторный двигатель | это… Что такое Роторный двигатель?

Роторный двигатель — родовое наименование конструкции теплового двигателя, за которым стоит целое семейство близких по конструкции двигателей, объединенное ведущим признаком — типом движения главного рабочего элемента.

Роторный двигатель внутреннего сгорания (ДВС) — тепловой двигатель, в котором главный подвижный рабочий элемент двигателя — ротор, совершает вращательное движение. Двигатели должны давать на выходе вращательное движение главного вала. И именно этим роторные ДВС выгодно отличаются от наиболее распространенных сегодня поршневых ДВС, в которых главный подвижный рабочий элемент — поршень, совершает возвратно-поступательные движения. В роторных моторах, где главный рабочий элемент и так вращается, не требуется дополнительных механизмов для получения вращательного движения. А вот в поршневых моторах приходится применять громоздкие и сложные кривошипно-шатунные механизмы для преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Именно в свойствах этих механизмов кроются многие недостатки современных поршневых ДВС.

Содержание 1 История 2 Классификация роторных ДВС 3 Литература 4 См. также 5 Ссылки

История

С древности известны колеса ветряных и водяных мельниц, которые можно отнести к примитивным роторным двигательным механизмам. Самый первый тепловой двигатель в истории — эолипил Герона Александрийского (I в. н. э) также относится к роторным двигателям. В XIX веке, вместе с массовым появлением поршневых паровых машин, начинают создаваться и активно использоваться и роторные паровые двигатели. К ним можно отнести как паровые роторные машины с непрерывно открытыми в атмосферу камерами расширения — это паровые турбины, так и паровые машины с герметично запираемыми камерами расширения: к ним, например, можно отнести «коловратную машину» Н. Н. Тверского, которая успешно эксплуатировалась во многих экземплярах в конце XIX века в России.

С началом массового применения ДВС в первые десятилетия XX века начались и работы по попыткам создать эффективный роторный ДВС. Однако эта задача оказалась большой инженерной трудностью, и лишь в 1930-х годах была создана работоспособная газовая турбина, которая по классификации относится к роторным ДВС с непрерывно открытой в атмосферу камерой сгорания.

Работоспособный роторный ДВС с герметично запираемой камерой сгорания удалось создать лишь в конце 1950-х годов группе исследователей из немецкой фирмы NSU, где Вальтер Фройде и Феликс Ванкель разработали схему роторно-поршневого двигателя.

В отличие от газовых турбин, которые широко и массово применяются уже более 50 лет, роторный двигатель Ванкеля и Фреде не показал очевидных преимуществ перед поршневыми ДВС, а также имел заметные недостатки, которые и сдерживают массовое применение этих моторов в промышленности. Но потенциально широкий набор возможных конструктивных решений создают широкое поле для инженерных поисков, которые уже привели к появлению таких конструкций, как роторно-лопастной двигатель Вигриянова, трёхтактный и пятитактный роторные двигатели Исаева.

Классификация роторных ДВС

Главное деление роторных двигателей происходит по типу работы камеры сгорания — запирается она на время герметично, или имеет постоянную связь с атмосферой. К последнему типу относятся газовые турбины, камеры сгорания которых отделены от выхлопного сопла (от атмосферы) лишь густым «частоколом» лопастей роторной крыльчатки.

В свою очередь, роторные ДВС с герметично запираемыми камерами сгорания делятся на 7 различных конструкционных компоновок:

1. роторные двигатели с неравномерным разнонаправленным (возвратно-вращательным) движением главного рабочего элемента;
2. роторные двигатели с неравномерным однонаправленным (пульсирующе-вращательным) движением главного рабочего элемента;
3. роторные двигатели с простым и равномерным вращательным движением главного рабочего элемента и с уплотнительными заслонками-лопастями, движущимися в роторе. Частный случай — с заслонками-лопастями, отклоняющимися на шарнирах на роторе;
4. роторные двигатели с простым и равномерным вращательным движением главного рабочего элемента и с уплотнительными заслонками, движущимися в корпусе;
5. роторные двигатели с простым и равномерным вращательным движением главного рабочего элемента и с использованием такого же простого вращательного движения уплотнительных элементов;
6. роторные двигатели с простым вращательным движением главного рабочего элемента, без применения отдельных уплотнительных элементов и спиральной организацией формы рабочих камер;
7. роторные двигатели с планетарным вращательным движением главного рабочего элемента и без применения отдельных уплотнительных элементов.

Роторные двигатели Фройде и Ванкеля, которые не вполне корректно с технической точки зрения называют «роторно-поршневыми», относятся к 7-й классификационной группе.

Литература

• Н. Ханин, С. Чистозвонов. Автомобильные роторно-поршневые двигатели. — М., 1964.
• Е. Акатов, В. Бологов и др. Судовые роторные двигатели. — Л., 1967.

См. также

• Газовая турбина
• Двигатель Ванкеля
• Роторно-лопастной двигатель Вигриянова
• Роторно-лопастной двигатель Червова

Ссылки

• Роторный двигатель.
• Феликс Ванкель — инженер от бога. История создания роторного двигателя.

Что такое ротор электродвигателя? Типы и состав

DeMotor

Электродвигатель

сообщите об этом объявлении сообщите об этом объявлении

Ротор – это компонент, который вращается в электрической машине. Одно и то же определение справедливо независимо от того, является ли электрическая машина электродвигателем или электрогенератором.

Винтокрыл | Классификация самолетов

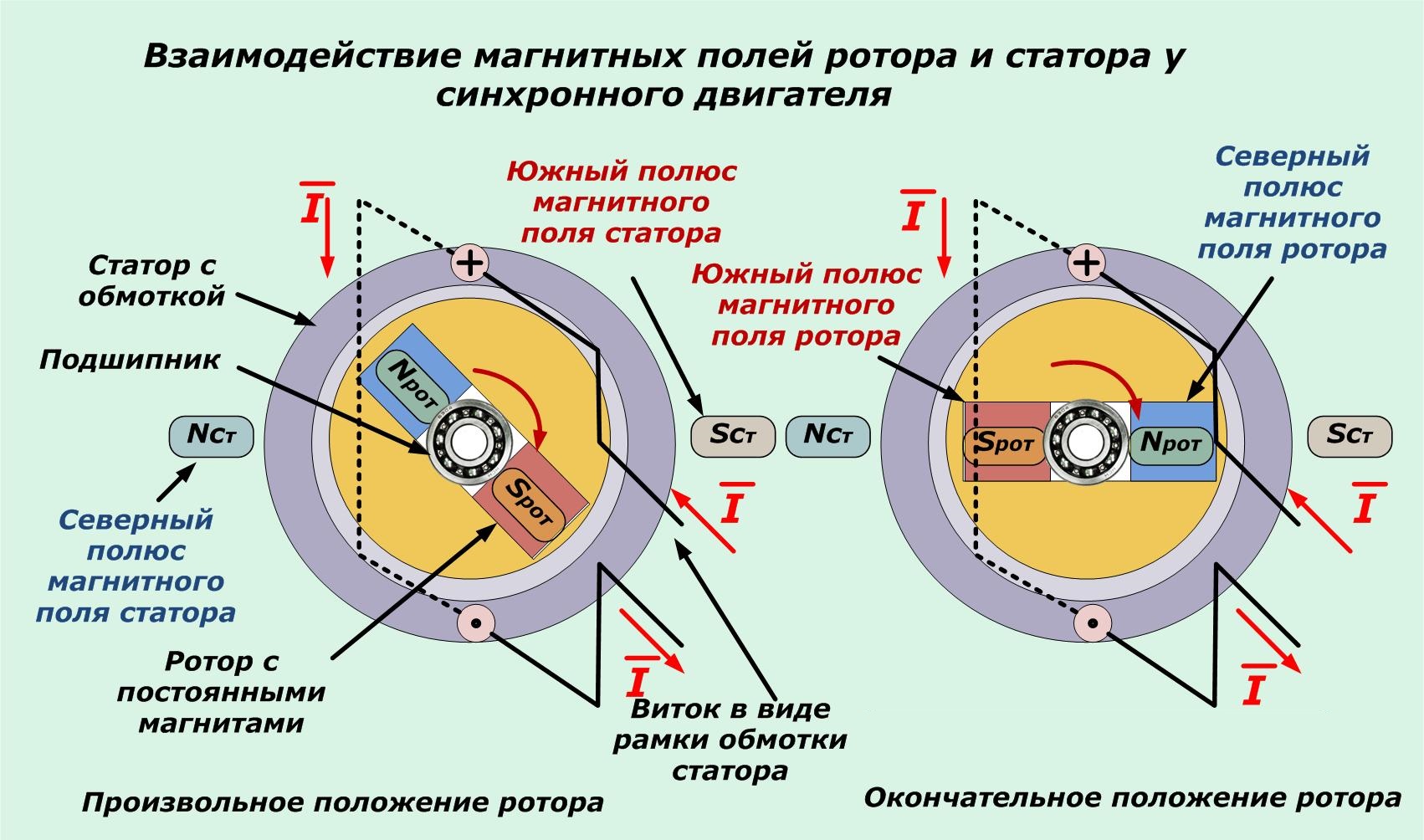

В электродвигателе ротор работает вместе со статором (неподвижной частью) для передачи мощности электрической машины.

Помимо того, что это компонент электродвигателя, этот термин обычно используется во вращающихся машинах, таких как турбины и центробежные насосы, в отличие от так называемого статора

Как формируется ротор электрической машины?

Ротор состоит из вала, образованного валом, поддерживающим набор катушек, намотанных на магнитный сердечник.

Этот вал вращается в магнитном поле, создаваемом магнитом, электромагнитом или проходя через другой набор катушек, намотанных на полюсные наконечники.

Набор этих полюсных наконечников называется статором. Статор остается неподвижным, и через него протекает электрический ток. В зависимости от двигателя ток может быть постоянным или переменным.

Если ротор должен использоваться в машинах переменного тока средней и большой мощности, их обычно изготавливают из листов электротехнической стали. Эти специальные листы помогают уменьшить потери, вызванные переменными магнитными полями, такими как явления гистерезиса или вихревые токи.

Типы роторов для двигателей переменного тока

Электродвигатели, работающие на переменном токе, могут работать с одним из следующих типов роторов:

• Беличья клетка, этот тип ротора используется для асинхронных двигателей.

• С полюсными наконечниками этот тип ротора используется для синхронного двигателя или синхронного генератора переменного тока, а полюсные наконечники получаются:

  • Постоянными магнитами, в этом случае двигатель или генератор переменного тока пары полюсов, как пары полюсов статора, независимо от типа двигателя (трехфазный или однофазный).
    Единственным исключением являются трехфазные или двухфазные генераторы переменного тока мотоциклов, где генераторы переменного тока не являются фактически трехфазными или двухфазными генераторами переменного тока, а являются трехфазными или двумя однофазными генераторами переменного тока, расположенными на равном расстоянии друг от друга, с учетом трех или двух пары полюсов. Следовательно, есть три или две синусоидальные волны, которые не находятся в противофазе.

  • Электромагниты, данные электромагниты питаются в зависимости от трехфазного или однофазного двигателя/генератора через трехфазную или однофазную сеть и эти расширения должны быть по одному на фазу и на полярную пару (поэтому в в случае трехфазного двухполюсного генератора переменного тока имеется три электромагнита, в случае трехфазного четырехполюсного генератора переменного тока — шесть электромагнитов).

Типы роторов для двигателей постоянного тока

Ротор универсальных двигателей или двигателей постоянного тока может быть:

• Постоянные магниты; Система, используемая бесщеточным двигателем и шаговым двигателем

• Обмотка; Система, используемая почти во всех двигателях постоянного тока и универсальных двигателях, различные катушки возбуждаются в определенном порядке с помощью щеточного коллектора.

сообщите об объявлении
Автор: Ориол Планас — инженер-промышленник, специальность механик

Опубликовано: 13 ноября 2017 г.
Последнее изменение: 12 ноября 2021 г.

Содержание

Хотите узнать больше?

Статор

сообщите об этом объявлении

Коллектор двигателя

Индуктивный

Демотор · ru.demotor.net | Контакты | Карта сайта |

Чем роторные двигатели отличаются от обычных двигателей?

Чем роторные двигатели отличаются от обычных двигателей? | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

☰
×

ЗАПРОСИТЬ ЦЕНУ

Сэкономьте на ремонте автомобилей

Получить предложение

Большинство автомобилей, которые вы видите на дороге, имеют под капотом традиционный поршневой двигатель. Однако небольшое количество имеют явное отличие: в них используется беспоршневой роторный двигатель или роторный двигатель. Вместо цилиндрических поршней, которые есть в большинстве двигателей, они используют трехсторонние роторы в продолговатом корпусе для создания сгорания.

Что такое роторный двигатель?

Роторный двигатель, с которым знакомо большинство американских потребителей, также называется двигателем Ванкеля, названным в честь немецкого инженера Феликса Ванкеля, который разработал эту конфигурацию в 1960-х годах. Некоторые бренды использовали роторную конфигурацию из-за репутации конструкции, создающей впечатляющую мощность при небольшом рабочем объеме. Благодаря небольшому весу и компактным размерам соотношение мощности к весу является одним из лучших среди двигателей внутреннего сгорания.

Хотя это двигатель внутреннего сгорания, он работает совсем иначе, чем традиционные поршневые двигатели. В типичном поршневом двигателе каждый такт выполняет четыре различных действия: впуск, сжатие, сгорание и выпуск. Роторные двигатели выполняют те же четыре работы, но выполняются они в отдельном секторе корпуса двигателя. По сути, это более эффективный способ завершения четырехтактного процесса; аналогично наличию специального цилиндра внутри одной камеры.

Меньше движущихся частей

В роторном двигателе не так много движущихся компонентов, как в поршневом двигателе. В типичном двигателе внутреннего сгорания имеется более 40 отдельных компонентов, таких как шатуны, распределительный вал, клапаны, коромысла, зубчатый ремень, зубчатые колеса, коленчатый вал и, конечно же, поршни, которые должны работать вместе для четырехтактного двигателя. цикла, чтобы совершить один оборот.

С другой стороны, в типичном двухроторном роторном двигателе имеется только три движущихся части. Два из них — роторы, а третий — выходной вал. Там нет клапанного механизма, как в поршневых двигателях. Ротор улавливает воздушно-топливную смесь, когда она проходит мимо впускного отверстия, затем сжимает ее, когда она проходит мимо зоны сгорания, и позволяет сгоревшей смеси выйти, когда она проходит мимо выпускного отверстия, прежде чем снова запустить цикл. Преимущество меньшего количества движущихся частей заключается в том, что меньше изнашиваемых деталей, меньший вес и отсутствие необходимости замены масла.

Более плавное движение

Детали традиционного поршневого двигателя меняют направление при вращении, в то время как детали роторного двигателя постоянно движутся в одном и том же направлении. Они также оснащены противовесами, которые устраняют вибрации, возникающие в поршневых двигателях.

Помогает сделать роторный двигатель более плавным, чем поршневой. Он имеет три оборота на выходном валу за один оборот ротора. Для поршневого двигателя сгорание происходит каждые два оборота и четверть оборота коленчатого вала. Роторы роторного двигателя движутся медленнее, чем поршневого двигателя, что является еще одним фактором, повышающим долговечность.

Известные проблемы

Одним из отрицательных побочных эффектов роторного двигателя является фактический процесс сгорания. В то время как сами двигатели работают более эффективно с точки зрения создания мощности, топливная экономичность не так хороша. Фактически, типичный поршневой двигатель внутреннего сгорания сжигает примерно 80 процентов воздушно-топливной смеси в камере сгорания, в то время как роторный двигатель обычно сжигает только 70 процентов. Кроме того, проблемы с поддержанием герметичности уплотнений делают роторные двигатели склонными к расходу масла. Эти факторы делают их менее эффективными с точки зрения расхода топлива и более загрязняющими окружающую среду.

Более того, хотя роторные двигатели создают большую мощность при высоких оборотах, они не производят такого большого крутящего момента, как поршневые двигатели, особенно при низких оборотах. Это делает их хорошим вариантом для гоночной трассы, но менее идеальным для повседневной езды по городу.

Роторные двигатели не используются во многих транспортных средствах, особенно в США, из-за ограничений по выбросам и проблем с надежностью. Однако японский автопроизводитель Mazda добился определенного успеха с двигателем Ванкеля. Их четырехроторный гоночный автомобиль 787 выиграл престижную гонку «24 часа Ле-Мана» в 1991, а спортивные автомобили, такие как RX-7 и RX-8, стали культовыми среди любителей автомобилей. Несмотря на это, Mazda не производит роторные двигатели с 2012 года.

Хотя компания утверждает, что они по-прежнему занимаются исследованием и улучшением роторных двигателей, учитывая сегодняшние постоянно ужесточающиеся нормы выбросов, маловероятно, что они вернутся. Автолюбители могут только надеяться когда-нибудь в будущем ощутить плавное вращение и высокую мощность нового автомобиля с роторным двигателем.

---

двигатели

Роторный двигатель

поршень

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации
