Установка диска сцепления ваз 2109: Как заменить сцепление на ВАЗ-2109 своими руками

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотреть поверхности трения маховика и нажимного диска, обратив внимание на отсутствие царапин, задиров, забоин и следов износа. 2. Проверить осевое биение маховика, которое не должно превышать 0,2 мм. Если биение больше указанного, его следует устранить. В противном случае будут интенсивно изнашиваться шлицы ступицы ведомого диска и наблюдаться тряска и дерганье во время работы сцепления. 3. Проверить коробление нажимного диска. При выявлении коробления его следует устранить шлифованием. 4. После шлифования рабочей поверхности нажимного диска общая его толщина, определяемая размером А (см. рис. Минимально допустимая толщина нажимного диска), должна быть не меньше 20,25 мм, в противном случае произойдет недопустимое снижение рабочего усилия диафрагменной пружины. 5. Поверхность трения диска после шлифования должна быть плоской, допускаемая вогнутость – не более 0,08 мм. Выпуклость вообще не допускается. Чистота поверхности после шлифования должна быть не ниже 1,6 мкм. 6. При значительных износах нажимного диска или его короблении рекомендуется заменить сцепление новым. 7. В штампованном кожухе сцепления необходимо проверить состояние отверстий под установочные штифты и болты крепления. Овальность трех отверстий 8 (см. рис. Нажимной диск сцепления с кожухом в сборе) под установочные штифты не должна превышать 0,13 мм, а глубина повреждения опорной поверхности под головки болтов вокруг крепежных отверстий 9 должна быть не более 0,25 мм. 8. На опорной поверхности фланца кожуха должны быть ровные четкие площадки шириной не менее 0,75 мм вокруг диаметров шести крепежных отверстий и трех отверстий под установочные штифты. 9. Следует обратить внимание на отсутствие заеданий в переднем подшипнике первичного вала коробки передач. 10. Внимательно осмотреть рабочие поверхности фрикционных накладок ведомого диска с точки зрения отсутствия следов смазки и грязи. 11. При обнаружении следов масла в картере сцепления установить причины его проникновения (неисправность, износ сальников и т.п.) и устранить их. 12. Необходимо проверить состояние шлицев в ступице ведомого диска и на первичном валу коробки передач. 13. Следует осмотреть концы лепестков диафрагменной пружины в местах их контакта с подшипником выключения сцепления. 14. Если после зашлифовки поверхностей изношенных концов лепестков уменьшение их размеров не превышает указанных на рис. Нажимной диск сцепления с кожухом в сборе, то нажимной диск пригоден для дальнейшей эксплуатации. 15. При износе или поломке деталей ведомого диска (исключая износ рабочих поверхностей фрикционных накладок), потере упругости пружинных пластин 3 (см. рис. Ведомый диск сцепления в сборе), короблении ведомого диска (если его не удается выправить), наличии трещин на пластине 5 демпфера или ведомом диске 13 диск в сборе надо заменить новым. 16. Фрикционные накладки следует менять при появлении на них растрескиваний, значительном износе (при уменьшении утопания головок крепежных заклепок относительно рабочей поверхности накладок до 0,2 мм), при неравномерном износе и односторонних задирах накладок. Для этой цели в запасные части поставляется комплект 2141-1601954 (фрикционные накладки с заклепками). 17. На новом диске утопание заклепок должно составлять 1,5 мм (см. рис. Ведомый диск сцепления в сборе). 18. Толщина ведомого диска (размер В) в сжатом состоянии при усилии 3700 Н (377 кгс), должна быть в пределах 7,4–8,0 мм (см. рис. Ведомый диск сцепления в сборе). 19. При установке рычага 4 (см. рис. Регулировка привода выключения сцепления) метка B на торце вала должна находиться в середине прорези рычага. 20. Момент затяжки гайки крепления рычага 15–20 Н·м (1,5–2 кгс·м). 21. Установка сцепления на двигатель осуществляется при помощи спецприспособления для центрирования ведомого диска (см. рис. Установка сцепления в сборе на маховик двигателя). 22. Выступающая часть ведомого диска должна быть обращена к нажимному диску. 23. Кожух сцепления в сборе с нажимным диском устанавливается на три установочных штифта, запрессованных в маховик. 24. Болты крепления нажимного диска заворачивать по диагонали на один оборот каждый раз. Момент затяжки 14–18 Н·м (1,4–1,8 кгс·м). 25. Направляющая втулка подшипника выключения сцепления и опорные втулки вала смазываются смазкой ЛСЦ-15. 26. Трос привода сцепления смазывается смазкой Литол-24. 27. Валик педали сцепления и его втулки смазываются графитовой смазкой СКА 2/6-ГЗ.

Как поставить выжимной на ваз 2109, пошаговое описание

Содержание

• 1 О свойствах конструкции
• 2 Неисправности
• 3 Как добраться до нужного узла?
• 4 Как снять сцепление?
  • 4.1 Рекомендуем прочитать:
  • 4.2 Похожие статьи

Замена сцепления (выжимной всегда меняется в паре с сцеплением, очень глупо поменять выжимной подшипник и не заменить корзину сцепления, поскольку это достаточно дорогая и трудоёмеая работа) ВАЗ-2109 считается одной из сложных задач для ремонта руками водителя. Сложность в том, что приходится разбирать почти полностью нижнюю часть автомобиля, а для этого необходима эстакада или смотровая яма, которая есть не у каждого. Кроме того, в узлах присутствуют очень тяжелые детали, которые трудно извлечь без специальных приспособлений. Но всегда можно найти выход из подобной ситуации.

О свойствах конструкции

Прежде чем разбирать полностью все узлы, требуется разобраться, как это все работает в собранном виде.

Система сцепления необходима для выполнения двух функций:

1. Кратковременного отсоединения двигателя автомобиля от трансмиссии.
2. Плавного подключения двигателя обратно к трансмиссии во время смены передач.

Сцепление на ВАЗ-2109 также является защитой трансмиссии от повреждений и перегрузки во время работы, так что этот узел необходимо поддерживать в рабочем состоянии и менять поврежденные детали, как только было обнаружено повреждение.

На «девятке» установлена самая простая фрикционная однодисковая система. Работает она по такому принципу:

1. Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и ведущим (нажимным) диском. В таком состоянии сцепление включено и обороты передаются через систему на КПП.
2. При нажатии педали срабатывает механизм, который отсоединяет ведущий диск от ведомого, пропадает связь между элементами системы, поэтому крутящий момент больше не передается дальше.

В этой схеме нас больше всего интересует несколько деталей:

1. Ведомый и ведущий диск, которые очень часто быстро снашиваются, из-за чего теряют необходимые эксплуатационные свойства.
2. Привод — устройство, которое приводит в работу узел при нажатии педали. Если он неисправен, вы будете чувствовать рывки и вибрации при попытке сменить передачу.
3. Тросик сцепления — соединяет педаль с системой. Со временем его натяжение ослабляется, из-за чего возникает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — это не самое простое занятие, поэтому следует правильно определять момент, когда стоит что-то полностью демонтировать, а когда достаточно ремонта нескольких деталей.

В «девятке» наблюдается 4 распространенные проблемы, которые предшествуют замене или ремонту элементов сцепления:

1. Неполное переключение передачи, сцепление ведет.
2. Неполное включение системы, возникает буксировка в системе.
3. Рывки с вибрацией при попытке сменить передачу и отключить сцепление.
4. Шум из-под машины во время смены передач.

Если возникают проблемы из первого пункта, сделайте вот что:

• проверьте ход рычага вилки, он может быть слишком малым, из-за чего система работает некорректно;
• проверьте тросик, при повреждениях понадобится замена троса сцепления ВАЗ-2109 с последующей корректировкой;
• почистите шлицы, чтобы ступица ведомого диска работала нормально;
• возможно, нужно заменить сам кожух сцепления с пружинами, а также может понадобиться замена нажимного диска.

При неполном включении сцепления:

• проверьте диски (ведомый и ведущий), замена диска сцепления на ВАЗ-2109 выполняется, если он поврежден либо его элементы стерлись;
• замените сальники и почистите детали системы;
• проверьте состояние привода;
• проверьте вилку выключения системы.

При рывках чаще всего приходится менять и ремонтировать диски либо привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его понадобится демонтировать в сборе. Также гул может быть из-за подшипников.

Как добраться до нужного узла?

Теперь о том, как заменить сцепление правильно. Если хотите добраться до этого узла, вам придется снять коробку передач и несколько деталей дополнительно. Для этого вам обязательно нужен домкрат, смотровая яма либо эстакада. При необходимости можно изготовить и самодельную эстакаду. Без таких приспособлений не обойтись, поскольку для того, чтобы заменить сцепление на ВАЗ, вам придется пролежать почти сутки под своей машиной.

Когда вы сможете нормально работать под машиной, вам придется демонтировать КПП по частям. Это выглядит так:

1. Отсоедините узел стартера — отключите все контакты, потом открутите три винтовых крепления и снимите устройство.
2. Далее следует заняться приводом смены передач. Ослабьте хомут, и вытащите устройство.
3. Отключите трос от спидометра и провода заднего хода.
4. Дальше вы увидите растяжки к рычагам подвески. Необходимо ослабить их крепления, а потом отвести их в разные стороны.
5. Снимите шаровые опоры с поворотных рычагов.
6. Вытащите наконечник ШРУС и сразу заткните его какой-нибудь заглушкой, иначе польется масло.
7. Демонтируется нижняя часть защиты картера сцепления, там всего 3 болта.
8. Чтобы двигатель и КПП не упали, под них делают опоры.
9. Дальше откручивайте оставшиеся опоры, после чего можно аккуратно вытащить узел КПП.

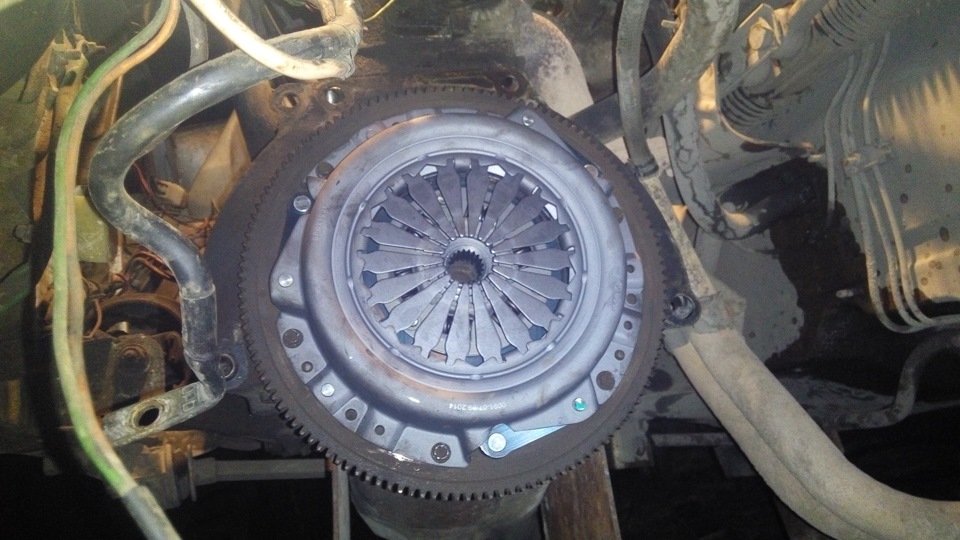

Как снять сцепление?

Теперь осталось всего несколько шагов, прежде чем получится извлечь сцепление из его посадочного места.

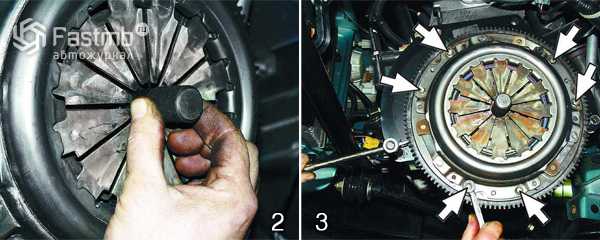

Понадобится открутить несколько болтовых креплений. Не забудьте как-нибудь зафиксировать ведомый диск, иначе он упадет, как только вы попробуете пошевелить узел сцепления.

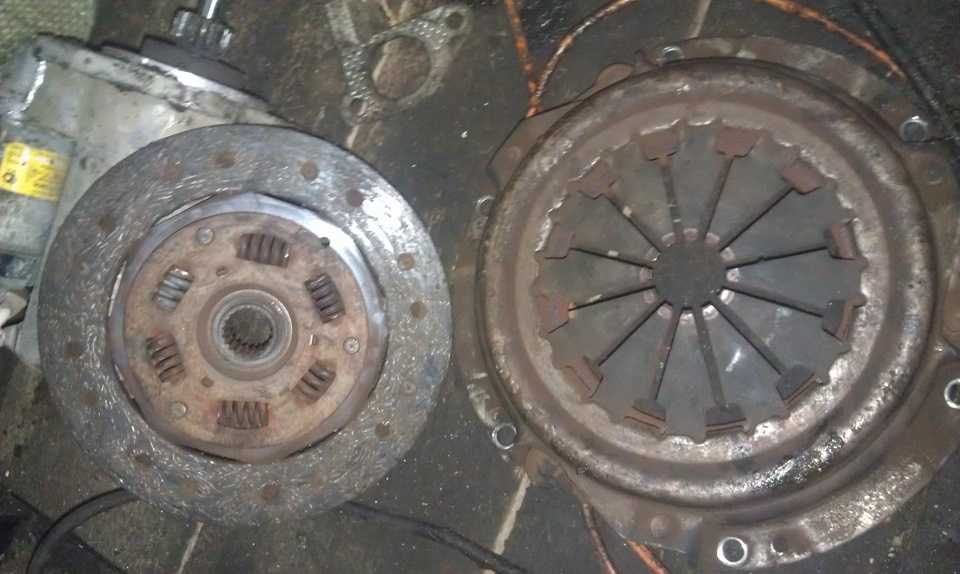

Аккуратно вытаскиваем всю систему в сборе, проводим осмотр и меняем поврежденные детали.

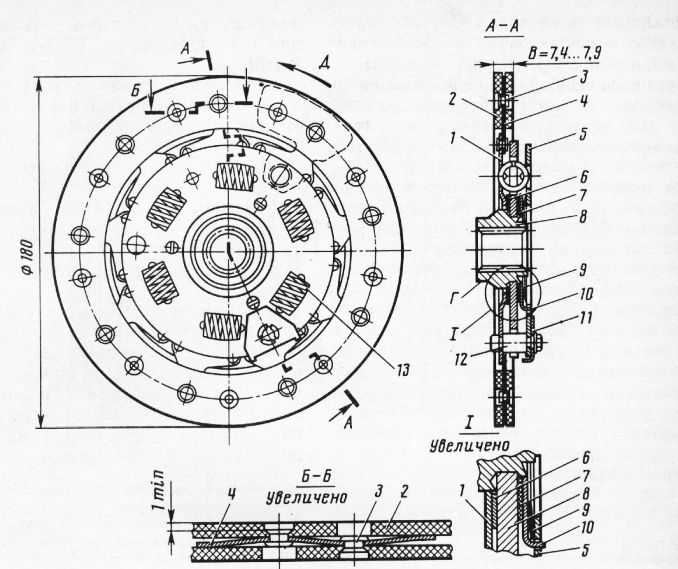

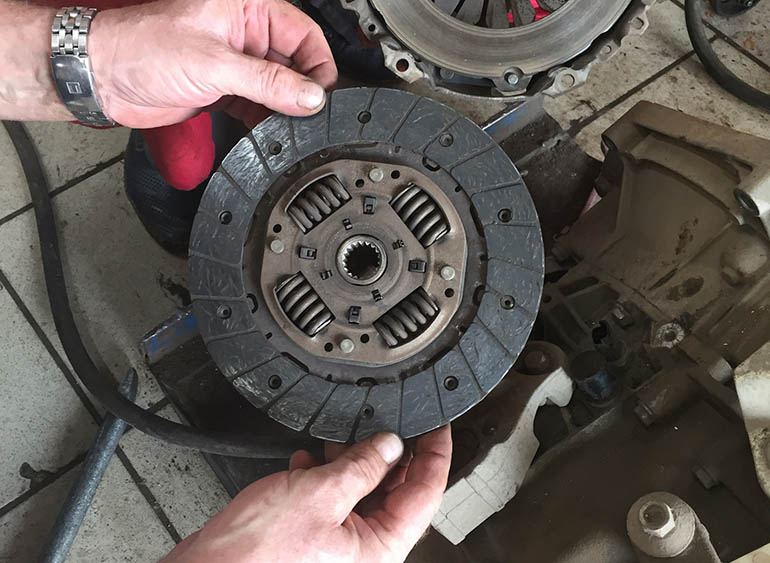

Как поменять диск сцепления? Сами детали у вас на виду, вам необходимо проверить их работоспособность. Проверьте пружины, само состояние всего устройства. Если выявлены какие-либо повреждения, демонтируем деталь согласно руководству пользователя. Менять лучше на такую же запчасть.

Если хотите поставить диск сцепления, то лучше замените все детали в сборе, то есть и ведущий, и ведомый элементы вместе с выжимным подшипником. В продаже как раз есть наборы из всех деталей.

Замена тросика сцепления ВАЗ-2109 производится, если он поврежден либо сильно изношен. После замены необходимо провести регулировку. Подтяните трос так, чтобы ход педали не превышал 160 мм. Для этого подтягивайте гайку крепления троса к рычагу, замеряйте расстояние, затем опять корректируйте натяжение, если это необходимо.

По окончании работ установка сцепления производится в обратном порядке. Некоторые особенности монтажа и демонтажа могут меняться в зависимости от модификаций «девятки», вы можете узнать подробности, взглянув в инструкцию пользователя для своего автомобиля.

Если у вас нет достаточно свободного времени, подгоните свой автомобиль в СТО, там всю работу выполнят за несколько часов, правда, за это придется отдать немалую сумму.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Какие сиденья от иномарки подходят на ваз 2107 без переделок

Тускло горит лампа зарядки аккумулятора ваз 2109 но зарядка идет

Какие поставить стойки на ваз 2110, лучшие производители, краткий обзор

Как снять пружину на ваз 2107

Большой расход бензина ВАЗ 2107, инжектор, причины большого расхода топлива

ВАЗ 2110 как поменять лягушку на автомобиле, диагностика и замена

Cхема электропроводки ваз 2110 инжектор 8 клапанов и с карбюраторным двигателем

Выбираем масло для ВАЗ 2110

Похожие статьи

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Похожие публикации

На этом веб-сайте используются файлы cookie, чтобы он мог лучше работать для вас. Закрыв этот баннер, прокручивая эту страницу, вы соглашаетесь на использование файлов cookie. Принять Подробнее

ремонт и замена своими руками

Назначение системы сцепления в автомобиле — мягко, без резких рывков снимать нагрузку с двигателя, обеспечивая при этом плавный пуск автомобиля. Это позволяет значительно снизить износ деталей и продлить срок их службы. Конкретных сроков замены данного узла нет, так как все зависит от условий эксплуатации автомобиля и манеры вождения владельца. Диагностику сцепления рекомендуется проводить каждые 80 000-100 000 км.

Сцепление ВАЗ, устройство и принцип

На автомобилях ВАЗ 2107 устанавливается сухой неразъемный. Захват постоянно закрыт. Узел соединяет коленчатый вал двигателя и первичную шестерню автомобиля. С ним происходит разрыв крутящего момента, который поступает от двигателя к КПП. Благодаря своей конструкции сцепление обеспечивает плавное включение передач за счет проскальзывания рабочих дисков.

На ВАЗ 2107 сцепление устанавливается на маховик. Сама спайка закрыта специальным защитным алюминиевым картером. Картер крепится в четырех точках болтами к блоку цилиндров. На первичном валу коробки передач ступица свободна на шлицах. К ступице крепится ведомый диск, который имеет специальные прорези, делящие его на 12 гладких частей. С обеих сторон к ведомому диску крепятся фрикционные накладки.

От диска к ступице усилие передает гаситель крутильных колебаний, или демпфер. Корзина сцепления крепится к маховику в шести точках болтами. Сама корзина состоит из корпуса, диска и нажимной диафрагменной пружины. Назначение Дик крепится к корпусу свободно. Ведомый диск сцепления под давлением диафрагменной пружины плотно фиксируется между маховиком и нажимным диском.

Включение/выключение сцепления на автомобилях марки ВАЗ 2107 осуществляется из салона на подвесной педали с гидравлическим приводом. Педаль находится на одной оси с педалью тормоза, которая крепится к перегородке, отделяющей салон от двигателя. К верхней части педали крепится специальная пружина, облегчающая выключение сцепления. Кроме того, толкатель крепится к педали на шарнире. Ход педали жестко ограничен — с одной стороны регулировочный винт, с другой — ход самого поршня в цилиндре привода сцепления.

Главный цилиндр сцепления крепится двумя гайками к узлу педали автомобиля (находится в моторном отсеке). Цилиндр соединен шлангом с баком гидравлики. Сам бак находится на перегородке между кабиной и моторным отсеком, с левой стороны. Бахты ​​изготавливаются из специального полупрозрачного пластика, что позволяет контролировать уровень жидкости в системе. Крышка бака снабжена плотным гофрированным жидким успокоителем.

В главный цилиндр сцепления жидкость подается через штуцер трубопровода, который подводит ее к рабочему цилиндру. Второй конец трубопровода соединяется с наконечником шланга привода жидкости. Наконечник крепится к кронштейну корпуса.

Рабочий цилиндр крепится в двух точках к болтам сцепления. Роль толкателя вилки сцепления выполняет шток цилиндра. Пробка закреплена на шаровой опоре, которая размещена в картере сцепления. Один ее конец упирается в гайку толкателя, другой, с фигурной пружиной, плотно зажат в подшипнике муфты сцепления, который крепится к втулке крышки КПП.

При работе двигателя обе части сцепления работают как единое целое. Крутящий момент поступает от коленчатого вала на первичный вал КПП. При нажатии на педаль сцепления усилие с помощью гидропривода передается на вилку, которая включает шаровую опору. Пробка перемещает выжимной подшипник по втулке. В свою очередь подшипник давит на пружину корзины сцепления. Пружина, расположенная на опорных кольцах, сжимается и отводит нажимной диск от ведомого. Таким образом, первичный вал КПП отсоединяется от коленчатого вала, и подача крутящего момента прерывается. После возвращения педали сцепления в исходное положение все детали с пружиной возвращаются в исходное положение, и крутящий момент восстанавливается.

Причины потери сцепления

Наиболее частые причины выхода из строя сцепления:

• Разработка и шлифовка, а также повреждение и изготовление фрикционных накладок.
• Отсутствие зазоров, а также слишком большие зазоры в системе отключения сцепления.
• Воздух в гидравлике.
• Течь в гидродвигателе и главном цилиндре.
• Повреждение и деформация дисков.
• Слабые заклепки.
• Заедание шлицов в ступице ведомого диска, а также в механизме привода сцепления из-за износа.
• Разработка подшипников.
• Чудесные пружины гасителя колебаний.
• Неисправна вилка или пружинная вилка.
• Износ уплотнительных колец и, как следствие, нарушение герметичности.

Для устранения всех вышеперечисленных неприятностей можно заменить отдельные детали, но надежнее будет поменять всю систему.

Признаки поломки сцепления

Момент, когда требуется ремонт рукоятки, довольно просто определить по следующим признакам:

• Посторонний шум, щелчки, скрежет при переключении скоростей.
• Сцепление «проваливается», особенно это заметно при нагрузке.
• Не отключается полностью, «ведет».
• Сцепление гремит.
• Автомобиль дергается на старте.

Что нужно заплатить для уточнения диагноза поломка сцепления

При наборе скорости или торможении автомобиля для переключения передачи в коробке передач коленчатый вал постоянно отключается и подключается к силовой передаче. Эта операция выполняется очень часто и интенсивно, так что со временем признаки неисправности сцепления становятся все более явными. Все неисправности сцепления делятся на два распространенных вида: неполное включение сцепления (ведет) и неполное выключение сцепления (проседание).

Любой опытный автовладелец знает, как проверить сцепление на полном останове. Для этого крутят двигатель на малых оборотах, полностью выжимают педаль сцепления и включают первую передачу. Если он включался легко, значит, муфта полностью отключила привод — все в порядке.

Когда в движении слышен запах Гэри, авто теряет скорость на крутом подъёме, да и вообще плохо разгоняется — очевидна «буксующая» муфта. То есть сцепление до конца не выключается — оба диска не плотно затянуты.

Очень простой и в то же время очень надежный способ самостоятельной диагностики проблем со сцеплением:

Для начала двигатель прогревается, чтобы холодное густое масло не создавало дополнительного сопротивления. Далее машину поставили на «ручник». Делать это нужно на ровной поверхности, без крутых уклонов. После этого двигатель разгоняют до 1500-1700 оборотов, выжимают педаль сцепления, включают первую передачу, затем плавно отпускают педаль.

В результате двигатель должен заглохнуть. Двигатель не заглох, или двигатель глохнет через некоторое время — однозначно требуется ремонт или замена сцепления.

Замена диска сцепления ВАЗ 2107

Для начала нужно сделать правильный выбор рабочего места. Это может быть эстакада, подъемник или смотровая яма. Если нет возможности использовать эти рабочие места, автомобиль можно поднять на домкрате, чтобы был доступен доступ к муфте. Не следует забывать и о технике безопасности – колеса необходимо надежно зафиксировать и поставить машину на ручник, чтобы во время работы машина не ехала.

инструменты, приспособления, расходные материалы

Перед началом ремонтных работ необходимо подготовить следующие инструменты и материалы:

• Набор ключей.
• Отвертки — плоские и фигурные.
• Плоскогубцы.
• Чистые автомобили.
• Джек.
• Ремкомплект или новое сцепление в сборе.

При покупке нового Ремкомплекта не стоит экономить — покупайте оригинальные запчасти, лучше в комплекте.

последовательность ремонтных работ, советы профи

Следует отметить, что под заменой сцепления подразумевается изношенная и вышедшая из строя корзина сцепления, диск, а также выжимной подшипник. Одновременно или в отдельном случае могут выйти из строя главный и рабочий цилиндр, либо шланг сцепления. После замены сцепления или его отдельных деталей требуется сцепление.

При замене корзины или диска сцепления придется частично демонтировать коробку передач. Коробка остается на своем месте, просто немного смещена в сторону. В некоторых случаях (для удобства, осмотра и замены картера сцепления, сальника первичного вала и т.д.) коробку все же придется снимать полностью.

Для снятия неисправного сцепления необходимо выполнить следующие подготовительные работы:

• Снимите стартер.
• Отсоединить рычаг переключения от коробки передач.
• Отсоедините приводной вал.

• Отсоедините рабочий цилиндр сцепления, а также гибкий вал спидометра от коробки передач.
• Снимите клеммы или фишки с датчика, включающего освещение при включении задней передачи.
• Отсоедините выхлопную систему от коробки передач.

• Отвинтить болты крепления коробки передач к двигателю.
• Отсоедините заднюю подушку (траверсу), через которую КПП крепится к кузову.

После проведения вышеописанных манипуляций аккуратно отводим коробку передач на расстояние, достаточное для первичного вала, чтобы первичный вал отсоединился от корзины, и осторожно вскрываем его на приемном патрубке выхлопа автомобиля.

Для полного снятия коробки передач, перед откручиванием болтов, которыми коробка передач крепится к двигателю, отсоедините от выпускного коллектора двигателя приемную трубу (штаны).

После доступа корзина сцепления ВАЗ 2107 открывается, ее можно заменить или отремонтировать. Для этого откручиваем болты, которыми корзина крепится к маховику и демонтируем сцепление.

В процессе выполнения работ обязательно обращаем внимание на следующие моменты:

• При демонтаже стартера не обязательно отсоединять от него провод, нужно только снять клеммы с аккумулятора.
• Перед отсоединением кардана нанесли метки положения вилки шарнира относительно зубчатого фланца главной раздаточной коробки автомобиля.
• Сняв гибкий привод спидометра, его нельзя сильно сгибать.
• Если корзина после ремонта подлежит установке обратно, перед ее демонтажем краской, мелом, голавлей или кернером положение узла относительно маховика намечается. Необходимо установить корзину в прежнее положение.
• Для того, чтобы крышка сцепления при демонтаже не деформировалась, болты крепления необходимо откручивать равномерно, на 1-2 оборота.
• Если при откручивании болтов прикреплена корзина сцепления, маховик начинает прокручиваться, возможно использование крепления в качестве рычага для фиксации.

• При сборке сцепления очень важно без ошибок установить диск. Большой привод диска должен быть адресован к корзине.
Как понятно из всего вышесказанного, замена сцепления «семерки» — задача не слишком сложная и вполне выполнимая. Более наглядно ознакомиться с процессом замены сцепления ВАЗ седьмой модели вы можете из видео:

инструкций, рекомендаций. Замена сцепления ВАЗ-2107: цена

Замена сцепления ВАЗ-2107 по определенному алгоритму, который будет рассмотрен ниже. Во-первых, давайте вспомним историю автомобиля, оказывается, он, вероятно, создавался с одной главной целью – наводить максимальный ужас на прогнивший капиталистический мир. Тем более, что использование «семерки» в качестве средства передвижения явно не предусмотрено. Зато в ремонте машина проста, как знаменитый танк Т-34. Единственное неудобство – это снятие стартера, и эту процедуру придется пройти при снятии коробки передач. Этот процесс будет описан ниже.

Чем запастись

Несмотря на все недостатки и неприхотливость автомобиля, для ремонта вам понадобится специальный инструмент, без которого не обойтись. Для начала вам понадобится шпилька – металлическая трубка подходящего диаметра (можно даже полый внутри). С его помощью вы отцентрируете положение ведомого диска относительно корзины сцепления. В зависимости от возраста автомобиля, его технического состояния и чистоты водителя могут варьироваться сроки замены сцепления ВАЗ-2107. Цена комплекта будет в районе 2000-2500 рублей. Разумеется, нужно упомянуть об узлах, которые вы хотите установить новыми.

Во-первых, это весь комплект сцепления – корзина, подшипник, диск сцепления. Во-вторых, в обязательном порядке поменять болты и шайбы, которыми пластина крепилась к маховику. В-третьих, если вы планируете заменить главный цилиндр сцепления ВАЗ-2107, то тормозную жидкость еще нужно купить и шланги новые. В-четвертых, вам нужно будет оценить состояние кольца маховика. В-пятых, вы снимаете карданный вал, поэтому есть вероятность, что крестовина пришла в негодность и тоже требует замены. В-шестых, знать состояние подушек и подвесного подшипника. Другими словами, этот чудо-автомобиль может преподнести вам «сюрприз» автовладельцу, который не будет следить за техническим состоянием.

Обучение ремонту

Первым делом подъехать на подъемнике автомобиля и отключить аккумулятор. Обратите внимание, что вам необходимо отключить аккумулятор. Когда будет замена сцепления ВАЗ-2107, снято, коробка, стартер, и последнее силовой провод большого сечения. А если он замкнется на землю, пожара не избежать. И не забывайте о том, что автомобиль заднеприводный (разумеется, в хорошем смысле этого слова). Это означает, что у него два задних колеса являются ведущими — крутящий момент передается от двигателя через коробку и карданный вал с редуктором.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Что это значит? О том, что нужно под задние колеса установить противооткатные упоры. Но хотя бы кирпичи кладут слева от машины. В сломленном состоянии он способен наводить ужас не только на капиталистические страны, но и на нормальных и адекватных людей. Неважно, будут полностью менять узел, или заменят только диск сцепления ВАЗ-2107, коробку снимать нужно в любом случае. Поэтому все требования, описанные ниже, должны быть выполнены.

Можно ли обойтись без ямы/подъемника?

Но первый вопрос возникает сразу после появления мысли о замене сцепления. Можно ли обойтись без ямы/подъемника/эстакады? К сожалению, не у каждого автолюбителя есть такие возможности. Короткий ответ — можно. Но он не полный, как вы могли заметить. Так что немного описать процедуру ремонта без всяких удобств. Если вы худощавого телосложения, вам необходимо приподнять машину на 40-50 сантиметров. Но удобств уж точно не прибавило такое положение автомобиля. Если вы живете в сельской местности, то сделать небольшую траншею – пару метров в длину, 50 см в ширину и столько же в глубину несложно. В этом случае будет намного проще. Но лучше, конечно, на обычной яме или подъемнике, проще ремонтировать ВАЗ-2107. Замена сцепления вилки, которое тоже иногда необходимо снимать и происходит только после демонтажа КПП.

Шаг первый – машина сверху

Итак, начинается разборка автомобиля ВАЗ на запчасти, чтобы докопаться до истины, что же на самом деле напугало загнивающий капитализм? Первым делом отключите аккумулятор. Нужно еще раз напомнить, чтобы не забыть. Затем отсоедините два провода, которые идут к стартеру, затем снимите его. Вполне возможно, что стартер и ужас, как снять — проблема, нижняя крепежная гайка (если есть) надо выкрутить шестигранником, карданом и удлинителем, и немалая.

Тогда вздохните полной грудью, ведь замена сцепления ВАЗ-2107 только началась, еще столько всего предстоит сделать. Например, разобрать рычаг переключения передач. Он изготовлен из пластиковых деталей, но их разъединение может привести к колото-резаным травмам руки отверткой. Но если правильно, то продолжайте. Вручить ключи на 19 и вперед, вывернуть болты, которыми коробка передач и двигатель соединены между собой. И заодно снимите выхлопную трубу с выпускного коллектора, так как она будет мешать.

Шаг второй – снизу машины

Теперь сядьте под машину и проделайте следующие манипуляции:

1. Отсоедините карданный вал со стороны фланца редуктора. Плановое расположение пазов, иначе после сборки подвес будет жутко гудеть.
2. Скручивание гаек крепления снаружи подшипника. И не теряйте их, лучше наивность всего гаджета.
3. Побей свет, постукивая по карданному валу. Откинуть в сторону, чтобы не мешалось под ногами.
4. Оборвите гайки на подушке. До конца пока не удаляйте.
5. Снимаем рабочий цилиндр сцепления и фиксируем так, чтобы не повредить шланг.
6. Отвернуть трос спидометра и отсоединить датчик передачи заднего хода.

Вот и все, теперь ставим коробку под распорку, лом выталкиваем коробку передач из блока двигателя. Немного мучений и коробка едет.

Замена дисков сцепления

А теперь будет проводиться только непосредственная замена сцепления ВАЗ-2107, все ранее описанное относилось к подготовительным работам. Процедура замены сцепления очень проста. Откручиваем шесть винтов, снимаем корзину, с ней и диск подойдет. После этого вставьте новые элементы, прибив их шестью новыми болтами. Иногда в комплекте идет даже пластиковая трубка для центровки, если нет, то вставьте в дисковод подходящую чистую болванку. Равномерно (по диагонали) затяните болты крепления корзины, проверяя соосность. Все, теперь поставил новый выпуск и можно собирать машину. Проблем со сцеплением теперь долго не будет.

БЫТЬ: https://tostpost.com/be/a-tamab-l/37812-zamena-schaplennya-vaz-2107-nstrukcyya-rekamendacy-zamena-schaplennya-.html

Германия: https://tostpost.com/de/autos/37444-ersatz-kupplung-vaz-2107-anleitung-tipps-ersatz-kupplung-vaz-2107-prei. html

ES: https://tostpost.com/es/coches/37204-la-sustituci-n-del-embrague-vaz-2107-instrucciones-recomendaciones-la-.html

КК: https://tostpost.com/kk/avtomobil-der/38194-auystyru-scepleniya-vaz-2107-n-s-auly-synystar-auystyru-scepleniya-vaz.html

PL: https://tostpost.com/pl/samochody/39711-wymiana-sprz-g-a-vaz-2107-instrukcje-porady-wymiana-sprz-g-a-vaz-2107-.html

PT: https://tostpost.com/pt/carros/39353-substitui-o-da-embreagem-vaz-2107-manual-de-recomenda-es-substitui-o-d.html

TR: https://tostpost.com/tr/arabalar/34675-debriyaj-yedek-vaz-2107-talimatlar-neriler-debriyaj-yedek-vaz-2107-fiy.html

Великобритания: https://tostpost.com/uk/avtomob-l/38596-zam-na-zcheplennya-vaz-2107-nstrukc-ya-rekomendac-zam-na-zcheplennya-v.html

ВАЗ 2109 — характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе известная как «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек. Модель разрабатывалась и серийно производилась на Волжском автомобильном заводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из машинокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 в модельном дивизионе Lada «Спутник». На рынке подержанных автомобилей купить этот автомобиль можно и сегодня. Весь модельный ряд Лада.

Содержание: [Show]

• История автомобилей
• Экстерьей
• Интерьер
• Технические характеристики
• Двигатель
• Трансмиссия
• . Работая снаряжение
• Security
• 020202020202020202020202020202DS
.
• Плюсы и минусы
• Подведение итогов
• ВАЗ-2109 фото
• Тест-драйв
• Видео обзор

История автомобиля

В конце 19-гоВ 80-е годы АВТОВАЗ принял решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109. Тот факт, что на Волжском автомобильном заводе состоялся дебют отечественного переднеприводного серийного автомобиля, стал знаковым событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но начало производства «восьмерки» пришлось на знаменательное событие, которое отмечалось осенью 1984 года – 60-летие автомобилестроения Союза Советских Социалистических Республик. Через два года с конвейера Тольяттинского автозавода была выпущена опытная партия из 159 автомобилей.модели «девятки».

Новая версия зубила унаследовала все технические новшества от старшей модели и смогла моментально завоевать уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Поскольку в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей чувствовали транспортные трудности своих родных и близких, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей. Долгое время в таком кузове выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продавать только в конце 1960-х годов, и они считались дефицитными. О других вариантах кузова речи не шло: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с «восьмеркой» все получилось в обратном порядке. В конце 1970-х вся Европа буквально захлестнула мода на хэтчбеки. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать, кроме стандартного седана, и принципиально свежие для советского промышленного оборота 3- и 5-дверные хэтчбеки.

Появление нового автомобиля, разработанного в соответствии с международными стандартами, должно было усилить экспортные возможности ВАЗа. Минавтопром немного охладил пыл инженерного состава из Тольятти, посчитав невозможностью профинансировать установку всех 3-х версий конвейерной сборки.

Реально удалось выпустить только одну линию заводского конвейера для сборки 2-х унифицированных модификаций. В роли таких «счастливчиков», как оказалось, оказались хэтчбеки, у которых было много общих элементов кузова. На роль базовой версии решили выбрать более дешевую трехдверку, а через пару лет «на помощь пришла» пятидверка.

Версия в кузове седан (ВАЗ-21099) была внедрена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, что в никак не входило в планы руководства Волжского автозавода.

Внешний вид

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяют носовые фары, получившие форму трапеции, а также решетка радиатора плоской формы и слегка наклоненный капот. Сигнальные огни были размещены на длинных передних крыльях.

Через некоторое время на все «девятки» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях появился щеточный очиститель фар. В 1989 году был проведен дебютный рестайлинг экстерьера «девятки» в виде перехода от небольших передних крыльев к более длинным. Самой сомнительной деталью экстерьера «восьмерки» и ВАЗ-2109 была так называемая носовая маска.

Это была достаточно сложная для своего типа кузовная часть, которая примыкала к капоту и крыльям, установленным спереди. Комбинированная область маски имела носик, выступавший вперед из кожуха радиатора. По бокам такой необычной конструкции были установлены блок-фонари. Такое нагромождение элементов уменьшилось, поэтому малое изящество советской машины и четкие линии соединения обшивки с крыльями выглядели неприятно.

Решили использовать только однокрыло, без всяких «хитростей», что улучшило внешний вид ВАЗ 2109. После этого была установлена ​​новая решетка радиатора, где в большом каркасе было две продольные полосы. Через некоторое время стали использовать новый вариант, состоящий из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на свою предшественницу ВАЗ-2108, которую называют «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных черт».

На «девятке» ширину передних дверей уменьшили с 1 264 до 1 025 миллиметров. Благодаря этому команда дизайнеров смогла вынести задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, также имеющей резкий угол перехода на крышу.

Пятая дверь получила позицию заднего стекла с дворником, а бамперы вместе с порогами решили сделать из черного пластика (такой же бампер спереди). Конструкция ВАЗ 2109обладает определенной стремительностью линий, но до спорткара ему очень далеко.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, для новой модели был освоен выпуск бензобаков из пластика, которые намного легче и проще в сборке, чем остальные. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время от производства пластиковых баков отказались, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х. Приборная панель и торпеда создают почти прямой угол. Существует всего 3 вида панелей: «низкая», «высокая» и «европанель». Если говорить о качестве пластика в роли отделки, то оно далеко от идеала.

Конечно, установив в салон «девятки» пластик, можно было уменьшить вес автомобиля, но с другой стороны, лишил вазовские автомобили той роскоши, которой запомнился жигулевский классический агрегат. Если посмотреть на это по-другому, уровень эргономики неплох, так что отвлекаться от вождения на дороге не приходится.

Частично это было достигнуто за счет компактного расположения органов управления. Внутри руля находится один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не предусмотрены. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичный «низкий» приборный «борт», он вполне удобен. Хотя многим нравилась высокая панель ВАЗ 2109. Передние сиденья были снабжены подголовниками. Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня безопасности.

Эластичные сиденья имеют хорошую фиксацию тела. А вот более высокому водителю будет не хватать выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на трех пассажиров, но с комфортом могут разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажника у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформник получил уже 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты разного объема и мощности. Самые первые модели советского производства оснащались двигателем объемом 1,1 л.

Базовая версия «девятки» оснащалась 4-тактным, восьмиклапанным, четырехцилиндровым силовым агрегатом «восьмерки», рабочий объем которого составлял 1295 кубических сантиметров. Такой «движок» развивал 64 лошадиные силы при 5 600 об/мин. Пиковые силы вращения (94 Нм) набирал после 3400 об/мин.

Ограничение скорости было 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литров на каждую сотню километров и 5,7 литров в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадей» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об/мин. Советский хэтчбек может разогнаться до 155 километров в час, а первую сотню набирает за 15 секунд.

Логично сделать вывод, что с ростом мощности увеличивается расход бензина. Так, в городе этот показатель держится на уровне 8,6 литров на сотню, а на трассе опускается до значения 5,9 литров на каждые 100 километров. Карбюраторный ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самым компактным является 1,1-литровый двигатель, развивающий всего 54 «лошадки», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79Нм доступен при 3600 об/мин. Максимальная скорость не превышает 155 километров в час, а расход топлива в комбинированном режиме составляет около 6,7 литров на каждые 100 километров пути.

Кроме того, позже стали выпускать двигатель ВАЗ 2109 инжектор. Он получил индекс 211180 и устанавливался на ВАЗ-21093i и объемом 1,5 литра. Такой силовой агрегат способен выдавать 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Пиковый крутящий момент 118 Нм достигается при 2800 об/мин. На каждые 100 км пробега расход топлива ВАЗ 2109составляет 8,0 литров в черте города и 5,8 литров по трассе.

В инжекторном варианте двигателя часто выходят из строя форсунки, но их можно отремонтировать своими руками или отдать на ремонт специалистам. В этом видео показано, как самостоятельно почистить и промыть форсунки.

Коробка передач

КП для хэтчбека изначально была четырехступенчатой, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике». Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы со ШРУСами.

Также имеется встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не отличается особой сложностью, поэтому некоторые берутся за ремонт даже самостоятельно.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Для включения задней скорости необходимо направить рычаг управления влево и вперед. Практически по такому же принципу включается первая скорость.

Ходовая часть

Решили установить полностью независимую систему подвески типа McPherson, которую еще называют «плавающей свечой». Сзади установили полузависимую подвеску с поперечной балкой, которая работает на кручение.

По своему строению такая балка схожа с многочисленными переднеприводными машинами прошлых лет. Применены гидравлические амортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатором поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади. Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины гидравлический.

Безопасность

Приборная панель сильно пострадала. Органы управления вместе с подголовниками и другими элементами были изготовлены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не ослеплялся обшивкой. Дополнительную защиту от солнца обеспечивает простая регулировка положения внутреннего зеркала.

Завод имеет систему взаимоперемещающихся, поглощающих элементов в сочетании с односторонней выдвижной кареткой, которая снижает энергию удара о рулевое колесо с помощью регулируемой задержки. Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части идущей машины носит чисто символический характер, т. к. имеется небольшое искажение. Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и для задних пассажиров. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оснащен устройством автоматического скручивания и замком, что обеспечивает полную независимость деятельности в спокойном скоростном режиме, одновременно туго и с натяжением обхватывая туловище.

При большом ускорении или наклоне машины во всех направлениях ремень быстро блокируется. Этот вариант не проверяется специальными движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, так что описывать в большей степени нечего. Уже тогда она во многом превосходила иномарки. А вот отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, так что физически надо было хорошо поработать. Была стандартная печка, простой руль и стандартные сиденья с установленными ремнями безопасности.

Наружные зеркала можно было регулировать из салона с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно приобрести только на вторичном рынке. Обычно ценник на этот автомобиль невысокий, поэтому купить машину на ходу можно от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автомобилисты достаточно хорошо отзываются о «зубиле». Нас радует простота и недорогой сервис. Детали можно приобрести за лучшие средства, кроме барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеально подходит для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников может порадовать хорошая высота дорожного просвета, позволяющая уверенно проходить неровности и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия для управления машиной, особенно стоя на месте. Только передний ряд сидений позволяет с комфортом разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Втроем сидеть неудобно, а трансмиссионный тоннель в центре машины явно вызывает дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, и только потом начинает поступать теплый. Качество салона очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие щели. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, так что если случится серьезная авария, то в лучшем случае можно избавиться от травм. Лишь недавно отечественные автомобили стали оснащаться многими системами, обеспечивающими безопасность, но на ВАЗ 2109 это, конечно же, никак не повлияло.

Плюсы и минусы

Плюсы авто

• Недорогой автомобиль производства СССР;
• Передний привод, безусловно, можно считать преимуществом;
• Допустимая высота дорожного просвета;
• Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
• Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха в салоне;
• Допустимый расход топлива;
• Идеально подходит для тюнинга;
• Доступность запчастей и хорошая ремонтопригодность.

Минусы автомобиля

• Коррозия металлов;
• Внешность явно на любителя;
• Небольшой ресурс некоторых деталей;
• Промежуточная шумоизоляция салона;
• Низкое оборудование;
• Очень мало свободного места, особенно для задних пассажиров;
• Маленький багажный отсек;
• Плохая проходимость;
• Салон низкого качества;
• Низкий уровень безопасности;
• Блоку питания явно не хватает мощности.

Подведение итогов

После знакомства с советским хэтчбеком ВАЗ 2109 остались противоречивые ощущения. С одной стороны, это автомобиль, смело шагнувший в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает иномарки.

Однако, кроме всего прочего, автомобиль идеален для новичков, которые только учатся водить, так как автомобиль можно приобрести по «заземленному» прайс-листу. К тому же запчасти на хэтчбек можно найти везде, и стоят они не так дорого, что является очевидным плюсом. Вы можете сделать ремонт самостоятельно в своем гараже, что тоже многое упрощает.

Автомобиль выглядит довольно противоречиво, поэтому у него есть как сторонники, так и противники внешности. Понятно, что свободного места внутри не так много, особенно для задних пассажиров, да и объем багажника явно желает лучшего.

Также очень хромает качество используемых для отделки материалов и пластика, везде слышны «сверчки» и видны щели между панелями. Сами сиденья не самые удобные, поэтому при дальних поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому приходится почти всегда выкручивать двигатель ВАЗ 2109. Но не стоит забывать, что машине уже много лет и в свои годы она была очень популярна в Советском Союзе , так как за ним были очереди.

Да, модель не получила кондиционер, гидроусилитель руля и так далее, но любители тюнинга могут модернизировать и создать автомобиль по своим предпочтениям, сделав из машины уникальное транспортное средство.
