Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Содержание

что это такое, где он находится и как устроен

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

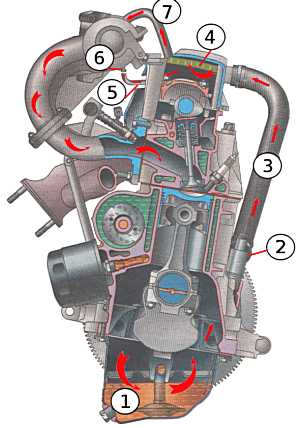

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

  1. Картер двигателя.
  2. Сапун.
  3. Шланг от сапуна к патрубку клапанной крышки.
  4. Маслоотделитель под клапанной крышкой.
  5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
  6. Штуцер с жиклером на блоке дроссельной заслонки.
  7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

  • Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
  • Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
  • Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

  1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
  2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
  3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
  4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
  5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

  • Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
  • Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
  • Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
  • Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
  • Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
  • Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
  • Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
  • Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
  • Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Читайте также: Что такое ДМРВ в автомобиле и как оно работает.

Похожие статьи

avtonov.com

Для чего нужен сапун в автомобиле?

Крышка сапуна Сапун (или дыхательный клапан) — это приспособление, при помощи которого ёмкость сообщается с атмосферой, чтобы поддержать равенство давлений. Если говорить «простым» языком, то сапун пускает воздух и газы, которые возникают в результате работы устройств автомобиля, что дает возможность пройти воздуху внутрь, когда работа механизмов автомобиля прекратилась. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно встретить в двигателе, коробке передач, переднем мосту, а также заднем мосту. Но при этом, в любом месте он выполняет одни и те же функции.

Сапун в двигателе

Cапун в двигателе выпускает газы и воздух, проходящие через него, которые возникли вследствие работы цилиндров, тем самым предотвращая утечку масла из картера.

В случае прекращения работы двигателя давление в пространстве картера и атмосфере выравнивается путем поступления воздуха из атмосферы. Сапун предупреждает попадание грязи и влаги в устройство двигателя. Благодаря этому качеству сегодня сапуны очень часто устанавливают на внедорожниках, ведь они незаменимы при езде по бездорожью.

Но все же не забывайте периодически проверять все сапуны в автомобиле. По причине постоянного движения масла в нем скапливается мусор и пыль. Чтобы от них избавиться, нужно правильно снять и почистить сапуны. В случае сильного загрязнения его придется заменить на новый. Но прежде чем установить новый сапун, тщательно очистите место установки, чтобы избежать дальнейшего загрязнения нового устройства.

Сапун в коробке передач

Достаточно часто, по причине сильного загрязнения сапуна коробки передач, последняя начинает плохо работать. В КПП сапун расположен на крышке картера коробки. Когда грязь и пыль попадает в сапун, то начинает заедать колесо, смонтированное на вторичном валу. Как следствие – повышается риск изнашивания подшипников и синхронизаторов. Чтобы избежать этого, нужно при каждом прохождении технического осмотра (а иногда и чаще) очищать сапун. Если клапан будет засорен очень сильно, то в КПП будет повышаться давление, и как результат – масло будет протекать через уплотнители. Сапун в КПП

Сапуны мостов

Внутри моста, соединяющего колеса, находится масло. А так как внутренняя полость контактирует с внешним миром, то делает она это при помощи сапуна. Благодаря этому клапану предотвращается повышение давления внутри самого моста. Кроме того, сапун выступает в роли «защитника»: он ограждает мост от попадания в него грязи и жидкости, во время преодоления водных преград. А еще внутри моста есть специальное отверстие, по которому стекает масло.

Большего внимания требует сапун картера заднего моста. Он находится в верхней его части, с правой стороны. Если этот клапан засорен, то возможно подтекание масла. Чтобы решить эту проблему, нужно очистить сапун и проверить, чтобы крышка сапуна двигалась во всех направлениях.

После того как крышку сапуна почистили, рекомендуется проверить его после 20-ти километрового пробега. Если вы опять обнаружите следы масла, то это значит, что вам необходимо заменить устройство. Помните, что сапун заднего моста играет важную роль в работе всего автомобиле, а потому следует всегда держать его в исправном состоянии. Сапун заднего моста

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Что такое сапун в автомобиле и как он работает

Дыхательный клапан, или сапун, предназначен для общения авто с атмосферой. Его задача – пускать газы и уравнивать давление во внутренней и наружной плоскостях. Когда механизмы авто не работают, именно он позволяет проникать воздуху в салон. И эти функции он выполняет несмотря на местонахождение – на одном из мостов, моторе или коробке передач. Но он спасает соответствующие механизмы от неисправностей.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Сапун в двигателе

Дыхательный клапан исключает протечку масла из картера. Сапун выпускает воздух и газы, которые образуют цилиндры головного блока. Происходит это благодаря поступлению воздуха из атмосферы после остановки и выключения зажигания водителем. Также сапун исключает попадание грязи внутрь двигателя, из-за чего они получили широкое применение на внедорожниках.

Подобно другим механизмам, сапуны склонны забиваться и накапливать грязь, а также выходить со строя. Периодически устройства нужно проверять и принимать меры по своевременной замене. Эксплуатация повреждённых или забитых сапунов мотора приводит к ухудшению эффективности работы и перевесу давлений во внутренней плоскости. Масло из картера только этого и ждёт, подготавливая свой побег. А этого допускать нельзя категорически.

Сапун у КПП

Беречь от загрязнения нужно и все разновидности коробки передач. Загрязнённый механизм тормозит её работу и делает невозможными плавность переключения определённых передач. Сапун устанавливают на крышку картера.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Неисправный сапун КПП не сможет противостоять повышению давления внутри корпуса. Это приведёт к разрушению подшипников. Во время каждого техосмотра очищайте сапуны и при необходимости меняйте их.

Мостовой сапун

Он отвечает за взаимодействие мостов осей с маслом внутри и внешней среды. Мост очень надёжно защищён от загрязнений, а автомобиль не пострадает из-за разрыва моста вследствие повышения давления масла в нем.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Большего внимания требует сапун на заднем мосту, который находится справа в верхней части. Из-за него возможно подтекание масла. А это крайне нежелательный побочный эффект.

Принцип работы сапуна

При активной езде основные конструкционные элементы автомобиля нагреваются. Соответственно, растет давление нагревающегося масла. Цепочка приводит к росту давления воздуха внутри картера. Если его оперативно не сбросить, то жидкость вылетит наружу. При охлаждении же давление масла падает, что также усложняет нормальную работу важных систем автомобиля при запуске и разгоне.

Причины подтекания масла из сапуна

Единственная причина утечки масла из картеров – засоренный дыхательный клапан. Его необходимо очищать после каждой длительной поездки или же при текущем техосмотре. После устранения засора и проверки состояния крышки сапуна необходимо проехать до 20 километров и повторить проверку. Если неисправность не устранена, пора заменить сам клапан. Для этой процедуры обратитесь в авторизованный сервис техобслуживания.

Заключение

Не откладывайте в долгий ящик ремонт или очистку керосином загрязнённого сапуна. Игнорирование проблемы скажется на эффективности работы узлов транспортного средства и приведёт к повышенному расходу топлива. А в условиях постоянного скачка цен на бензин и дизель в известную сторону — это верный путь экономии семейного бюджета.

drivertip.ru

Сапун: описание,предназначение,чистка,установка,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.



Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Как прочистить сапун

Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?



Вам понадобится

  • Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока. полиэтилен.

Инструкция

Для начала выберите место, где вы будете производить процедуру очистки. Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите автомобиль на стояночный тормоз. Выключите зажигание. Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего автомобиля, где должно быть подробно расписано строение подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Один из патрубков соединяет сапун с моноинжектором, второй – с воздушным фильтром.

Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

Выкрутите два болтика и аккуратно снимите сапун. Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. Необходимо прочистить трубку. Для этого используйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии. Его также нужно почистить.

После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления. Если давления нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Где устанавливается сапун



Сапуны на автомобиле устанавливаются:

  • в самом двигателе;
  • в устройстве КПП;
  • в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.



Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

ПОХОЖИЕ СТАТЬИ:

  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • BMW 2 SERIES — ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Технические данные и эксплуатации Bugatti Veyron, произведенные в период с 2005 — 2015
  • Системы охлаждения двигателя проблемы и неисправности фото описание
  • Opel Omega A: описание,обзор,фото,видео,комплектация,отзывы.
  • 12 сумасшедших салонов автомобилей,часть 2
  • Новый Mercedes-Benz V-Class 2019 года — классика фейслифтинга сегмента MPV
  • Датчик давления в шинах: описание,неисправности,виды,фото
  • Новый Citroen Berlingo Van получил титул Международного фургона года 2019
  • Заказы на новый Mercedes класса B — уже начались.
  • Тойота камри: описание,цена,комплектация,технические характеристики,фото,видео.
  • Неисправности автомобиля и способы их решения.
  • Opel admiral: история,описание,характеристики,модификации,фото,видео.
  • Универсал Porsche Panamera Sport Turismo описание характеристики модификации фото видео
  • BMW Z8: технические характеристики,фото, видео.

seite1.ru

Сапун коробки передач: назначение и принцип работы

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

В устройстве автомобиля используется большое количество узлов и агрегатов, внутри которых находятся технические жидкости и смазочные материалы. В процессе работы такие жидкости нагреваются, то есть происходит их увеличение в объеме, давление  внутри возрастает.

С учетом того, что сами системы и агрегаты герметичны, закрытого типа (нет прямого сообщения с атмосферой), внутри происходят перепады давления по отношению к атмосферному. Указанную разницу нужно в обязательном порядке выравнивать, чтобы  не допустить разгерметизации, утечек и повреждений.

По этой причине система охлаждения двигателя имеет специальный клапан, который на современных авто находится в крышке расширительного бачка. Что касается ДВС или коробки передач, аналогичную функцию выполняет сапун двигателя и сапун на коробке передач. Далее мы  подробно рассмотрим, что такое сапун КПП, для чего он нужен, как устроен и работает данный элемент.

Читайте в этой статье

Сапун в коробке передач: принцип работы и особенности

Итак, чтобы понять, что такое сапун в автомобиле, необходимо отметить, что фактически это клапан, позволяющий понижать давление в картере герметичного агрегата (двигатель, коробка передач и т.д.)  Сапун, суфлер или дыхательный клапан- устройство, через которое емкость сообщается с атмосферой, причем даже с учетом разницы температур в емкости удается поддерживать атмосферное давление.

С одной стороны, такой клапан позволяет стравливать избыточное давление (уравнивать давление при нагреве и остывании), а с другой не позволяет маслу вытекать из узла или агрегата. Также при остывании внутрь агрегата или узла не затягивает грязь, влагу и пыль. По этой причине сапун двигателя или сапун коробки активно используется в устройстве различных автомобилей.

Как известно, коробка передач выполняет задачу по преобразованию крутящего момента от двигателя, после чего происходит передача момента на ведущие колеса. Сама коробка заполнена трансмиссионным маслом, которое в процессе работы КПП имеет свойство нагреваться, расширяясь в объеме. Результат- рост давления, которое нужно сбросить. Если этого не сделать, давление в КПП будет повышено, что становится причиной течи масла из коробки передач через уплотнители, сальники и прокладки.

Не трудно догадаться, что протечки масла из коробки приведут к тому, что уровень смазки понизится, коробка начинает плохо работать, а также быстро и активно изнашиваться. Сначала водитель испытывает затруднения и дискомфорт (передачи хуже включаются), затем появляются посторонние шумы (гул, вибрации коробки), далее выходят из строя синхронизаторы, подшипники, шестерни и другие элементы КПП. В коробке передач сапун установлен на крышке картера коробки.

  • Добавим, что еще сапуны ставятся на двигатель (сапун двигателя), на раздаточную коробку, редукторы, а также мосты. Что касается ДВС, давление в агрегате растет достаточно активно, так как происходит сильный нагрев, часть отработавших газов неизбежно прорывается в картер и т.д. Чтобы избежать утечек масла в результате повышения давления, указанное давление «сбрасывается» через сапун.

Также  в устройстве авто можно встретить сапуны на мостах. Дело в том, что внутри моста автомобиля также залито масло. При этом, как и в случае с КПП и ДВС, внутренняя полость должна иметь сообщение с атмосферой, чтобы избежать повышения давления внутри узла.

Еще одной важной функцией сапуна коробки или моста, а также двигателя, является защита от попадания пыли, грязи, воды и т.д. Особенно это актуально для мостов автомобиля, так как мост представляет собой открытый элемент (например, на внедорожнике) и может быть погружен в воду или в грязь при проезде сложных участков.

Полезные советы

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Как правило, следует выполнять проверку всех имеющихся сапунов на конкретном автомобиле (сапун двигателя, сапун коробки передач, сапун моста и т.д.). Дело в том, что через сапун в процессе его работы могут выдавливаться частицы масла, что приводит к активному загрязнению.

На практике, сапуны нуждаются в демонтаже и очистке от грязи и остатков масла. В том случае, если чистка не дает результатов (в случае, когда масло «давит» из коробки, мотора или моста именно по причине неисправного сапуна), устройство нужно полностью менять.

Также перед чисткой нужно знать, как снять сапун. На многих авто достаточно снять резиновый колпачок сверху, после чего выполнить прочистку клапана. Еще на некоторых моделях может не быть резинового колпачка сапуна, причем сапун находится в крышке 5 передачи. В этом случае очистку также проводят подручными средствами.

  • Еще добавим, что перед снятием сапуна для чистки или его заменой следует тщательно очистить посадочное место от грязи (чтобы устройство повторно не загрязнилось или новый сапун не вышел из строя через небольшой промежуток времени).

Обратите внимание, как на старых устройствах во время проверки, так и на новых сапунах нужно отдельно удостовериться в том, что крышка сапуна перемещается свободно во всех направлениях.

Параллельно добавим, что отдельного внимания заслуживает сапун картера заднего моста (на многих авто установлен в верхней части на картере заднего моста, ближе к правой стороне). Данный клапан подвержен активному загрязнению. Если сапун загрязняется или перестает работать по другим причинам, из моста течет масло по причине увеличенного давления.

В данном случае следует начать с чистки. После очистки рекомендуется проехать 20-30 км. Если течь продолжается, причем нет других явных причин, сапун заднего моста требуется заменить. В случае, когда потеки масла все равно появляются, следует искать неисправность, не связанную с сапуном.

Подведем итоги

С учетом приведенной выше информации становится понятно, что даже при кажущейся простоте, сапун КПП, двигателя или моста выполняет достаточно важную функцию. Это значит, что за состоянием и исправностью работы данного элемента нужно следить.

Особенно это касается внедорожников, грузовых авто и спецтехники, где кроме КПП и ДВС сапуны устанавливаются на мостах. Такие машины часто эксплуатируются в тяжелых условиях, в результате чего клапан понижения давления КПП или моста может загрязняться или выходить из строя чаще (особенно сапун заднего моста).

Рекомендуем также прочитать статью о том, почему течет масло из коробки передач. Из этой статьи вы узнаете о причинах, по которым возникает течь масла из коробки, а также как определить и устранить неисправность.

Напоследок отметим, что если владелец замечает потеки масла из двигателя, КПП, мостов, других узлов и агрегатов через прокладки и уплотнения, это может указывать на проблемы с сапуном. Если клапан засорен или вышел из строя, в закрытой полости растет давление, что и является причиной утечки смазочного материала.

Также сам агрегат или узел может перестать нормально работать, что в дальнейшем приводит к серьезным поломкам. По этой причине нужно на каждом ТО чистить сапуны, установленные на разных агрегатах и элементах автомобиля. Если же машина ездила по бездорожью, рекомендуется после таких поездок сразу промывать сапуны от грязи и песка.

Читайте также

  • Что такое сапун в автомобиле – что это такое, где он находится и как устроен

    Сапун двигателя: что это такое?

    Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

krutimotor.ru

Что такое сапун в автомобиле

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

  1. Картер двигателя.
  2. Сапун.
  3. Шланг от сапуна к патрубку клапанной крышки.
  4. Маслоотделитель под клапанной крышкой.
  5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
  6. Штуцер с жиклером на блоке дроссельной заслонки.
  7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

  • Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
  • Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
  • Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

  1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
  2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
  3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
  4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
  5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Читайте также: Что такое лямбда зонд и для чего он нужен.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

  • Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
  • Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
  • Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
  • Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
  • Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
  • Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
  • Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
  • Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
  • Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Читайте также: Что такое ДМРВ в автомобиле и как оно работает.

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

automotocity.com

Сапун двигателя: что это такое?

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Рекомендуем также прочитать статью о том, что такое EGR. Из этой статьи вы узнаете об устройстве, назначении и принципах работы системы рециркуляции отработавших газов.

Читайте в этой статье

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

  • в самом двигателе;
  • в устройстве КПП;
  • в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Что такое сапун в автомобиле – что это такое, где он находится и как устроен

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается  последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки,  происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Читайте также

krutimotor.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
