Контрольные лампы на приборной панели. Иерархия и значение — Журнал «4х4 Club»
Мы живём в мире символов: от светофоров и вывесок магазинов, до индикации на приборной панели и жестов рук. Значение большинства из них нам понятно, но иногда требуется помощь, чтобы разобраться в отдельных деталях. Может показаться, что читать толстое руководство пользователя слишком скучное занятие, когда всё, чего вы хотите, это сесть за руль автомобиля и отправиться по своим делам. Однако сигнальные огни на приборной панели существуют не просто так, и понимание их значения может избавить вас от неприятных и дорогостоящих поломок.

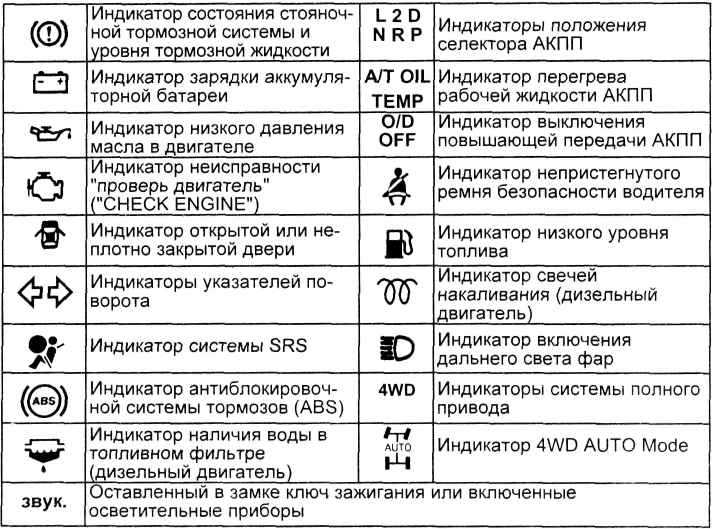

Символы на приборной панели
Чем современнее автомобиль, тем меньше в нём контрольных ламп. Но так было не всегда, и у автомобилей, чей электронный мозг не слишком развит, количество контрольных ламп порой доходило до четырёх десятков. Позже их заменил экран с загорающимися пиктограммами и надписями, но всё же у многих и сегодня именно лампы.
Поэтому давайте поговорим о том, какие они бывают и что означают.
Хотя автомобили отличаются друг от друга, большинство из них имеют общий набор символов и сигналов на приборной панели. Все эти индикаторы классифицируются по цвету: синий или зелёный показывают, что функция активна; жёлтый или оранжевый предупреждают, что система нуждается в срочной проверке; а красные символы говорят о том, что ситуация критическая.
Табель о рангах
Итак, самые важные лампы – красные. Если красная лампа зажглась в движении, нужно как можно быстрее остановиться и выяснить причину. Иначе возникает риск серьёзной поломки. Две наиболее ответственные пиктограммы: аварийное давление масла и отсутствие зарядки аккумулятора. Если «маслёнка» лишь кратковременно моргнула, стоит понаблюдать за сигналом, если она уверенно зажглась при работающем двигателе – надо немедленно его заглушить. Работа мотора без давления чревата фатальным механическим разрушением внутренностей.
Незаряд аккумулятора не так опасен и какое-то время машина проработает на батарее. Но это сигнал уделить срочное внимание электросистеме, поскольку ёмкости аккумулятора скорее всего хватит лишь на час-два пути. Кроме того, горящий «незаряд» может означать обрыв приводного ремня и связанные с этим более серьёзные проблемы. Эту главную пару ламп вы непременно видите утром перед каждым запуском мотора. Обе они должны погаснуть в первую же секунду его работы и больше не загораться.
Ещё один привычный символ – «ручник». Вне зависимости от того, механический он или электрический, активированный ручной тормоз дублируется контрольной лампой, просто чтобы вы не забыли его снять перед поездкой.
Сигналы жёлтого (оранжевого) цвета менее тревожны. Они привлекают внимание водителя к событиям или неисправностям, с которыми некоторое время можно двигаться. Пожалуй, самая настораживающая жёлтая лампочка сигнализирует о низком давлении в шинах. Нелишним будет остановиться и хотя бы визуально убедиться, что все колёса накачены, повторив процедуру через пять минут. Увы, система контроля давления в шинах часто сбоит.
На втором месте среди «жёлтых» значок неисправности систем питания и зажигания двигателя. Знаменитый Check Engine. Причин для его появления масса – от забитого катализатора до сбоев бензонасоса. Часто горящий Check почти никак не влияет на отдачу мотора и игнорируется водителем, хотя у некоторых автомобилей снижается мощность. И в том и в другом случае необходим визит на сервис.
Жёлтым светятся малый остаток топлива, индикация заднего противотуманного фонаря и включённого подогрева стёкол с зеркалами.
Жёлтых сигналов больше всего, потому что спектр их применения крайне широк – от информирования до прямых предостережений, вроде срабатывания противозаносной системы ESP.
Самый дружелюбный цвет сигнальных ламп – зелёный. Как в случае со светофором, он разрешает ехать и просто напоминает водителю о включённых системах. Например, габаритные огни, ближний свет фар, круиз-контроль или указатели поворотов.
Наиболее редкий цвет сигнальных ламп – синий. Его применяют для индикации дальнего света и непрогретого мотора. Бывают и лампы белого цвета, и даже сигналы без определённого оттенка. Так индикация включенных свечей подогрева в дизельных моторах бывает и жёлтой, и белой. А контрольная лампа противотуманных фар и фонарей и вовсе меняет цвет от зелёного и жёлтого до белого, в зависимости от марок и моделей машин.
Есть и экзотические сигнальные лампы. Например, жёлтая пиктограмма с дверным ключиком и вопросительным знаком расскажет о том, что ключ зажигания системы бесключевого доступа не обнаружен.
А похожий значок красного цвета с расходящимися волнами попросит заменить в ключе батарейку. Просто белая или жёлтая снежинка – включён зимний режим в коробке, а снежинка на фоне дороги (бывает и зелёной, и белой, и синей) – предупреждение об отрицательных температурах ниже +2 градусов и риске гололёда. Символ с перечёркнутой подушкой безопасности появится в случае отключения подушки (например, при установке детского кресла), а содружество красного сцепного крюка с замочком предупредит о неплотно закрытом замке сцепного устройства и риске потерять прицеп.
Сегодня модно переносить функции контрольных ламп на экран дисплея, в виде понятных надписей и даже рекомендаций к действию. Как и многие другие, этот принцип позаимствовали из авиации, в которой пилоты и инженеры гораздо раньше простых водителей столкнулись с засильем ламп и трудностью их прочтения. Тенденция весьма похвальная, но с единственным минусом – далеко не все мультимедийные системы грамотно адаптированы к русскому языку, а некоторые автомобили с востока, и в английской транскрипции страдают забавными трудностями перевода.
Значок «красная машина с замком» — Диагностика, Ремонт и Удаление с приборной панели
И снова привет всем нашим читателям, и снова речь пойдет об ошибках на приборной панели автомобилей.
Как понятно из названия, сегодня поговорим о случаи, когда загорелась красная машина с замком — чек машина с замком.
Что означает значок машина с замком?
Индикатор «машина с замком» загорается на приборной панели в двух случаях:
1. Горит значок машина с замком — штатная противоугонная система сломалась и машину запустить Вы не сможете.
Как выглядит «машина с замком» на панели приборов разных авто?
| Шевроле Круз | |
| Авео т300 | |
| Мазда 6 | |
| Приора |
Диагностика и ремонт значка «красная машина с замком»
Начнем с самого простого.
Если мигает машина с замком, значит ничего страшного или ненормального нет. Двигатель находится под охранной системой иммобилайзера и все в полном порядке.
Важно: Сигнализация не блокирует автомобиль полностью, а только двигатель. То есть, двери будут открыты и в автомобиль можно легко попасть.
Теперь о более сложном, когда загорелась красная машина с замком и горит постоянно. Скорее всего проблема именно с иммобилайзером. Точнее говоря, иммобилайзер не распознал Ваш ключ.
И тут есть несколько вариантов событий:
- села батарейка;
- механическое повреждение микросхемы;
- слетела прошивка или подобное.
В первом случае, ключ нужно будет отдать на ремонт, с последующей пропайкой.
Во втором, стоит попробовать перепрошить ключ. В 80% случаях, это решает все вопросы. Если нет, то покупать новый и его подключать к системе авто.
Более редкие случаи, связаны с ситуацией, когда ЭБУ залило водой и контакты замкнули.
Вместо вывода
Для тех кто видит такой значок сообщаем, что не на каждом автомобиле есть подобное уведомление. Но для других, Мы надеемся что помогли снять панику и разъяснили все нюансы. Как минимум, самостоятельно попробуйте заменить батарейку, как максимум, отправляйтесь в надежный автосервис где есть автоэлектрик.
Важно: Для того что бы убрать ошибку и не навредить автомобилю, обращайтесь к профессионалам.
У кого остались какие-либо вопросы, задавайте их в комментариях. Мы с радостью ответим на все вопросы.
Категория: Ремонт
Детали: Электрика, Сигнализация, Проводка,
Автор: Виктор Просмотров: 82312 Опубликовано:2021-02-03 20:26:13
Бортжурнал автора
Оцените запись
Подписка на:
| Anderson-Weber Toyota Dubuque, IA
Перейти к основному содержаниюНЕДЕЛЯ ТЕСТ-ДРАЙВОВ TOYOTA, 5–9 СЕНТЯБРЯ, ТЕСТ-ДРАЙВ ВСЕХ НОВЫХ PRIUS, CROWN, SIENNA, SEQUOIA И GRAND HIGHLANDER ВОЙТИ СЕЙЧАС
Когда ваша машина говорит, вам лучше слушать
Знаете ли вы, какие устройства у вашего автомобиля?
предупреждающие знаки обозначают? С 22 различными знаками, которые помогут вам сохранить
осведомлены о характеристиках и состоянии вашего автомобиля, понимая, что
каждое сигнальное средство является важным шагом в поддержании вашего
транспортное средство.
Что означают сигнальные лампы?
Индикатор дальнего света фар
Указывает, что фары дальнего света включены. Эти огни увеличивают видимости для водителя, но их следует использовать только тогда, когда они не будут слепой встречный транспорт.
Индикатор круиз-контроля
Указывает, что функция круиз-контроля включена.
Индикатор экономичного вождения
Во время экономичного ускорения (Eco-вождение)
Световой индикатор загорится. Если ускорение превышает зону Eco
Вождение или транспортное средство остановлено, свет выключается. Эко-вождение
Индикатор предназначен для увеличения экономии топлива и может быть активирован или
деактивирован.
Обратитесь к руководству пользователя для получения более подробной информации.
Индикатор указателя поворота
Они активируются, когда водитель меняет направление и использует указатели поворота.
Индикатор фар
Загорается при включении фар. Сюда входят фары, боковой габарит, парковочный, хвостовой, номерной знак, дневные ходовые огни и подсветка панели приборов.
Индикатор включения/выключения подушки безопасности SRS
Ваш автомобиль оборудован передним пассажиром система классификации. Этот свет загорается, чтобы держать водителя и передний пассажир знает о состоянии системы.
Индикатор проскальзывания
Если система указывает, что ваши шины могут проскальзывать, индикатор мигает, указывая на то, что система курсовой устойчивости (VSC) и/или Traction Control (TRAC) работают, чтобы восстановить тяга. Если индикатор продолжает гореть, это может указывать на неисправность в Сама система TRAC/VSC.
Индикатор «TRAC OFF»
Указывает, что система контроля тяги отключена.
Система TRAC переключает
включение/выключение контроля тяги для предотвращения пробуксовки колес и дальнейшего переключения на пониженную передачу.
Чтобы выключить систему TRAC, быстро нажмите и отпустите кнопку.
Должен загореться индикатор TRAC OFF. Нажмите переключатель еще раз, чтобы включить
система снова включена.
Индикатор «VCS OFF»
Нажмите и удерживайте переключатель, когда автомобиль остановлен, чтобы выключить ТРАК и ВСК. Индикатор TRAC OFF и индикатор VSC off должен прийти. Нажмите переключатель еще раз, чтобы снова включить систему.
Сигнальная лампа ABS
Этот свет загорается при неисправности тормозной системы ABS. Хотя это не приведет к потере тормозов, вам понадобится чтобы быстро проверить автомобиль у дилера Toyota.
Индикатор управления двигателем
Загорается, когда автомобиль обнаруживает неисправность двигателя
система управления. Это может привести к неправильной работе системы.
Немедленно обратитесь к дилеру Toyota для проверки автомобиля.
Предупреждение о давлении в шинах
Указывает на низкое давление в шинах. Отрегулируйте давление в шинах и свет погаснет через несколько минут. Если свет не выключать даже после регулировки давления в шинах, система проверена вашим дилером Toyota. Если свет продолжает гореть после мигает в течение одной минуты, это может означать неисправность в система предупреждения о давлении в шинах. Обратитесь за помощью к дилеру Toyota.
Световой индикатор необходимости технического обслуживания
Указывает на необходимость технического обслуживания в соответствии с расстояние по графику обслуживания. На новых моделях Toyota этот индикатор будет включаться каждые 5000 миль, чтобы напомнить вам о замене масла и шин вращение. Выполните техническое обслуживание по мере необходимости и сбросьте свет.
Сигнальная лампа SRS
Если этот индикатор продолжает гореть, это означает, что что-то не так
с системой что-то не так, и возможно она отключена. Это может означать, что
подушки безопасности не сработают и ремни безопасности не будут натянуты
несчастный случай.
Есть разные причины, по которым свет может не выключаться,
например, когда подушка безопасности была развернута и не сброшена должным образом или
является компьютерной ошибкой. В случае неисправности SRS следует посетить
немедленно обратитесь к дилеру Toyota.
Сигнальная лампа низкого уровня жидкости омывателя ветрового стекла
Низкий уровень жидкости омывателя. Заполните резервуар, когда загорится этот индикатор.
Сигнальная лампа рулевого управления с усилителем
Указывает на неисправность в системе EPS. Немедленно обратитесь к дилеру Toyota для проверки автомобиля.
Сигнальная лампа открытой двери
Указывает, что дверь или багажник не полностью закрыты. Убедитесь, что все двери и багажник закрыты.
Сигнальная лампа низкого уровня топлива
Это предупреждение указывает на очень низкий уровень топлива. Заправьте свой автомобиль как можно скорее.
Индикатор безопасности
Этот индикатор мигает после извлечения ключа из
двигателя, указывая на то, что система работает.
После того, как ключ был
вставлен в переключатель двигателя, система отключена и
индикатор перестанет мигать.
Сигнальная лампа системы зарядки
Это предупреждение указывает на возможную проблему с цепь аккумулятора/зарядки. Если индикатор загорается во время движения, это может указывают на неисправность проводки или обрыв ремня вентилятора. Остановить автомобиль немедленно и обратитесь за профессиональной помощью.
Сигнальная лампа низкого давления масла в двигателе
Это предупреждение указывает на низкое давление масла в автомобиле. Останавливаться автомобиль и проверьте уровень масла, чтобы убедиться в правильности количество находится в двигателе. Следует обратиться за профессиональной помощью, если масло уровень правильный, и свет продолжает появляться. В некоторых транспортных средствах желтый свет используется для предупреждения водителей о низком уровне масла и, возможно, придется долить.
Напоминание о непристегнутом ремне безопасности водителя/пассажира
Этот значок предупреждает водителя о необходимости пристегнуть ремень безопасности.
Сделать запрос
* Указывает на обязательное поле
Имя* Фамилия* Свяжитесь со мной по*Телефон электронной почты
Сигнальные огни Toyota | Подсветка приборной панели Toyota
На приборной панели Toyota загорелась сигнальная лампа? Или осталось задаться вопросом, что означает определенный синий или зеленый свет? Вот наше простое в использовании руководство по сигнальным лампам Toyota, которое поможет вам определить проблему, которая может возникнуть с вашим автомобилем, и рекомендуемые действия.
Это:
КРАСНЫЙ: Указывает на обнаружение неисправности. Вы должны принять немедленные меры и не игнорировать красные предупредительные сигналы. Остановите автомобиль и обратитесь к своему дилеру.
ЖЕЛТЫЙ: Желтый индикатор также указывает на возможную неисправность. Они менее приоритетны, чем красные индикаторы, но вы все равно не должны их игнорировать! Свяжитесь с вашим дилером Toyota, когда это будет безопасно.
ЗЕЛЕНЫЙ или СИНИЙ: Они действуют как индикатор уведомлений. Это показывает, что функция включена и работает.
Красные огни
АККУМУЛЯТОР CHARGE
Если вы видите этот индикатор, это означает, что ваш аккумуляторный генератор не заряжает аккумулятор во время движения. Это означает, что вы управляете автомобилем работает только от аккумулятора и не заряжается. Этот сигнализатор указывает на неисправность в одном из следующих случаев:
- Система подушек безопасности SRS
- Система переднего пассажира
- Система преднатяжителей ремней безопасности
ТОРМОЗНАЯ СИСТЕМА
Индикатор тормозной системы указывает на одно из двух:
- 90 155 Включен стояночный тормоз
- Неисправность тормозной системы
ТЕМПЕРАТУРА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Остановите автомобиль, когда это будет безопасно. Этот предупреждающий свет
указывает на то, что двигатель перегрет или может перегреться.
С возможным риском повреждения двигателя.
УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ
Этот сигнализатор указывает на проблему с электроусилителем руля. Когда это безопасно, вы должны остановить свой автомобиль и связаться с местным дилером Toyota.
ДАВЛЕНИЕ МАСЛА
Этот индикатор загорается при включении зажигания двигателя. Однако, если он продолжает гореть, уровень масла в двигателе слишком низкий. Вы должны безопасно остановиться и проверить уровень масла в автомобиле.
ОТКРЫТАЯ ДВЕРЦА
Если этот красный индикатор горит, это означает, что дверь открыта, но не полностью закрыта. Безопасно остановитесь и убедитесь, что все двери и крышки багажника закрыты.
СТОЯНОЧНЫЙ ТОРМОЗ
Этот индикатор загорается при включении ручного/стояночного тормоза. При отключении свет исчезнет. Перед началом движения полностью отпустите стояночный тормоз.
БЛОКИРОВКА ЗАДНЕГО ДИФФЕРЕНЦИАЛА
Блокировка заднего дифференциала используется для предотвращения пробуксовки задних колес.
Помогает выбраться из канавы или неровной поверхности. Для активации просто нажмите кнопку блокировки заднего дифференциала, загорится красная лампочка.
*Предупреждение* Не превышайте скорость 5 миль в час при активации.
РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО ПАССАЖИРА
Этот индикатор указывает и предупреждает пассажиров о необходимости пристегнуть ремни безопасности. Если все ремни безопасности пристегнуты, индикатор погаснет. Имейте в виду, что этот свет также может появиться, если у вас есть тяжелые предметы на пассажирских сиденьях.
ПЕРЕДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ
Подобно лампочке для пассажира, она будет гореть постоянно и предупреждать водителя о необходимости пристегнуть ремень безопасности.
Желтые огни
СИСТЕМА АБС
Если горит лампа ABS (антиблокировочная система тормозов), остановите автомобиль и организуйте профессиональную диагностику. Этот индикатор указывает на возможную неисправность системы ABS.
Заполните резервуар AdBlue или обратитесь в дилерский центр Toyota.
BRAKE OVERRIDE СИСТЕМА
Когда эта сигнальная лампа загорается, это означает, что тормоз и педали акселератора нажимаются одновременно. Отпустите ускоритель педаль и нажмите на тормоз. Если после этого индикатор начнет мигать, обратитесь к местному Дилерский центр Toyota для диагностики.
ТОРМОЗНАЯ СИСТЕМА
Это предупреждение загорается по одной из двух причин:
- Ваша тормозная система неисправна. Вам следует остановить автомобиль и обратиться в дилерский центр Toyota по телефону
- . В противном случае включен стояночный тормоз.
Не ездите с включенной сигнальной лампой, так как это может привести к повреждению автомобиля. Вам следует обратиться к дилеру Toyota для дальнейшей диагностики. DPF, также известный как дизельный сажевый фильтр. Предназначен для улавливания частиц сажи и NOx в процессе горения.
МОТОРНОЕ МАСЛО
Обычная сигнальная лампа, указывающая на необходимость пополнения моторного масла.
Однако может быть несколько проблем, подпадающих под эту категорию, например:
- Кислородный датчик
- Сломанная крышка бензобака
- Датчик массового расхода воздуха
Вам следует обратиться к местному дилеру Toyota для осмотра автомобиля.
ЭЛЕКТРОННЫЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ
Когда горит, обнаружена неисправность усилителя руля. Без гидроусилителя рулевого управления вашим автомобилем будет очень трудно маневрировать.
ТОПЛИВНЫЙ ФИЛЬТР
Световой индикатор, указывающий на то, что фильтр дизельного топлива заполнен и требует опорожнения во избежание повреждения автомобиля. Обратитесь к местному дилеру Toyota для решения проблемы.
СИГНАЛЬНАЯ СИГНАЛИЗАЦИЯ ПОЛОСЫ
Этот сигнализатор подает предупреждающий сигнал, указывающий на то, что автомобиль покидает свою полосу движения. В системе LDA используется камера в верхней части лобового стекла. Система отображает предупреждение на дисплее и предупреждающий зуммер при обнаружении выезда из полосы движения.
Когда это показано и услышано, безопасно переместите автомобиль на середину полосы движения.
ДАВЛЕНИЕ В ШИНАХ
Когда давление в шинах слишком низкое, загорается сигнальная лампа. Вы должны отрегулировать давление накачки до указанного уровня, после корректировки сигнальная лампа должна погаснуть. Если сигнальная лампа остается после накачки шин, обратитесь к дилеру Toyota для проведения дополнительных проверок.
Нужна замена шин ? Наши специалисты по шинам готовы
помочь и может предоставить информацию о долговечности и производительности
разные шины.
ПОСЕТИТЕ НАШУ СТРАНИЦУ ШИН
МАЛО ТОПЛИВА
Очень распространенная сигнальная лампа для контроля уровня топлива. Когда горит, найдите ближайшую заправочную станцию и заправьте подходящим топливом.
TRC OFF
TRC означает Toyota Control System, которая помогает поддерживать мощность привода и предотвращает пробуксовку колес при начале ускорения.
Чтобы выключить систему, просто нажмите кнопку и нажмите еще раз, чтобы включить.
НИЗКОСКОРОСТНОЙ ПОЛНЫЙ ПРИВОД
Появляется, когда активна функция 4LO. Это используется для подъема и спуска с холмов, а также для движения по бездорожью, жесткого вождения по песку, грязи или снегу.
ЖИДКОСТЬ ОМЫВАТЕЛЯ
Указывает на то, что уровень жидкости стеклоомывателя и омывателя в настоящее время низкий и требуется пополнение.
ГЛАВНАЯ ПРЕДУПРЕЖДЕНИЕ
Главный сигнализатор будет мигать, указывая на наличие ведущей системы предупреждения. После этого появится сообщение на приборной панели. Следуйте этим инструкциям, чтобы определить проблему и решить ее.
СИСТЕМА ПРЕДАВАРИЙНОЙ БЕЗОПАСНОСТИ
Если загорается лампа предаварийной безопасности, это может указывать либо на неисправность системы, либо на ее недоступность. Это может быть связано с тем, что в машине слишком холодно, слишком жарко или датчик заблокирован/грязный. Подождите, пока машина остынет или прогреется, и перед камерой убедитесь, что на машине нет грязи.
ИНДИКАТОР БЕЗОПАСНОСТИ
Сигнальная лампа будет мигать, когда ключ будет извлечен из замка запуска двигателя. Это показывает, что система все еще работает. Затем свет погаснет после того, как ключ будет вставлен в выключатель. Чтобы принудительно отменить систему.
Зеленые огни
КРУИЗ-КОНТРОЛЬ
Информационная лампа, указывающая, что функция круиз-контроля активна в данный момент. Для включения/выключения нажмите кнопку ON-OFF.
ПРИВОД НА ЧЕТЫРЕ КОЛЕСА
Загорается, когда включена функция полного привода. Это указывает на более высокое положение вождения, используемое для обеспечения большей тяги на неровных или скользких поверхностях. Эту функцию следует использовать на трассах, допускающих проскальзывание шин, а также в условиях обледенения или снега.
ИНТЕЛЛЕКТУАЛЬНЫЙ СОНАР ЗАЗЕМЛЕНИЯ
Уникальная инновационная функция безопасности от Toyota. При активации система ICS использует датчики, расположенные сзади и спереди вашего автомобиля, чтобы помочь ориентироваться в узких парковочных местах и объектах.
