Что такое вискомуфта полного привода, как работает и для чего нужна

Содержание

Важным элементом в автомобиле является вискомуфта полного привода, которая также называется вязкостной муфтой. Этот элемент входит в конструкцию трансмиссии автомобиля. Вискомуфта отвечает за функционирование механизма передачи и обеспечивает выравнивание крутящего момента колёс. Механизм важный и нужный, от его исправной работы зависит очень многое.

Начнем разбираться с тем, что такое вискомуфта полного привода. Эта информация будет полезной многим автомобилистам, которые всегда хотят знать немного больше о строении и устройстве своего «железного коня». Вязкостная муфта не является новым изобретением, ведь она была изобретена в 1917 году. Правда, нашла своё применение лишь в 1964. Тогда этот механизм появился в английском авто Interceptor FF. С тех пор вискомуфта стала использоваться в качестве блокиратора для межосевого самоблокирующегося дифференциала на ТС с полным приводом на четыре колеса.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео

Внешний вид муфты полного привода Haldex

Главным отличием вискомуфты от гидромуфты и трансформатора является передача крутящего момента посредством особенных свойств жидкости, расположенной внутри механизма.

Как устроены и работают вязкостные муфты для трансмиссий

Для начала изучим устройство вискомуфты полного привода. Этот механизм имеет форму цилиндра, конструкция которого является герметичной. Основными компонентами конструкции являются перфорированные диски плоской формы и особенная жидкость. Диски делятся на две группы, которые отличаются соединением с валами. Одна группа дисков соединена с ведущим, другая — с ведомым. В процессе работы диски вискомуфты чередуются между собой, но находятся при этом на минимальном удалении друг от друга.

Вискомуфта в разрезе

Около 80% внутренней конструкции отводится для особенной силиконовой жидкости. Она выполняет роль связующего элемента между дисками. Для этой жидкости характерна высокая кинематическая вязкость. Вместе с этим она не обладает смазывающими свойствами.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Такие особенности позволяют жидкости обеспечивать максимальное замыкание дисков при наличии разницы в угловой скорости. В этом заключается основной принцип работы вискомуфты.

Ученые создали уникальную кремнийорганическую жидкость, которая при нагреве становится менее вязкой. Силоксан при этом становится настолько густым, что у него даже появляются признаки твёрдого вещества. Это позволяет вискомуфте передавать крутящий момент при условии разной скорости вращения деталей.

Вязкостная муфта нашла широкое применение в автоматических системах, работающих по принципу полного привода. Если условия езды находятся в пределах нормы, усилие от мотора передаётся на одну ось. Через муфту подключена вторая ось, работающая в режиме свободного хода. При пробуксовке основной оси происходит блокировка вискомуфты, что вызывает распределение усилия от мотора на ведомую ось.

Когда автомобиль выезжает на ровную дорогу, жидкость возвращается в прежнее состояние, с вискомуфты снимается блокировка и вторая ось вновь работает в режиме свободного хода.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Примерно так и работает вискомуфта полного привода.

Плюсы и минусы вискомуфты

Нельзя назвать вискомуфты идеальным механизмом, поскольку наряду с преимуществами располагаются и недостатки. Прежде изучим положительные особенности механизма:

  • простая, даже примитивная, конструкция;
  • прочность корпуса настолько высокая, что он легко может выдержать давление в 20 атмосфер;
  • низкая стоимость новой детали делает её замену доступной для каждого автомобилиста;
  • минимальное обслуживание;
  • низкий процент поломок.
Снятая вязкостная муфта дифференциала

Разбавим эту картину отрицательными характеристиками:

  • ремонтопригодность не характерна для такого механизма, потому в случае поломки выполняется замена на новый;
  • длительная работа в сложных условиях повышает вероятность перегрева механизма;
  • отсутствие ручной блокировки;
  • неполная автоматическая блокировка;
  • запоздание в срабатывании;
  • невозможность подключения вискомуфты полного привода к системе ABS;
  • полный привод находится в бесконтрольном состоянии;
  • снижение клиренса автомобиля при установке крупногабаритных муфт.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео

Как бы там ни было, а вискомуфты полного привода активно используются и пока достойную альтернативу никому не удалось представить мировой общественности.

Какое масло заливать в муфту полного привода

Вискомуфта полноприводного включения подобно другим механизмам в своей работе использует смазочную жидкость, в роли которой выступает специальное масло. Все производители заявляют об отсутствии необходимости менять его на протяжении всего периода эксплуатации автомобиля. Не всегда это утверждение соответствует действительному положению вещей.

Заливаем масло в муфту полного привода

О необходимости замены масла могут свидетельствовать небольшие пинки в задней части автомобиля при выжимании педали газа или совершении поворота. Такое поведение машины может говорить об испорченном состоянии масла вискомуфты.

Выполнять замену лучше на станции техобслуживания, поскольку эта работа является не самой лёгкой. Для замены необходимо выбирать масло, которое указывается в инструкции к автомобилю.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Часто так оказывается, что указанную смазку невозможно найти в продаже — с этой проблемой сталкиваются многие автомобилисты. Приходится искать замену. Достойным вариантом является смазочный материал Ravenol TF0870.

Как избежать поломки муфты

Вискомуфта полного привода при выходе из строя может серьёзно испортить автовладельцу жизнь. Её ремонт или замена не будет стоить дешево. Потому есть смысл поберечь механизм и оттянуть момент выхода из строя.

На состоянии вискомуфты полного привода негативно сказывается в первую очередь неаккуратный и агрессивный стиль езды. Необходимо избегать частого передвижения по труднопроходимым участкам. Их преодоление вызывает перегрев муфты, которой для остывания требуется до 15 минут.

Также необходимо своевременно реагировать на изменения в поведении автомобиля, которые могут свидетельствовать о нарушениях в работе муфты.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Для её диагностики требуется обращение в СТО, специалисты которого точно знают, как проверить вискомуфту полного привода.

Будьте внимательны к своему автомобилю, обращайте внимание на каждую деталь, не игнорируйте изменения в его поведении и не экономьте на диагностике. Поломку вискозной муфты легче предупредить, чем устранить.

Самые популярные

Загрузить больше

Интересное

Принципы работы вискомуфты

Просмотрев кучу автомобильных форумов и сайтов, стало понятно, что об устройстве как вискомуфта практически ничего неизвестно. Таким образом, мы решили вам изложить в нашей статье о вискомуфте, как она работает и способы ее починки.

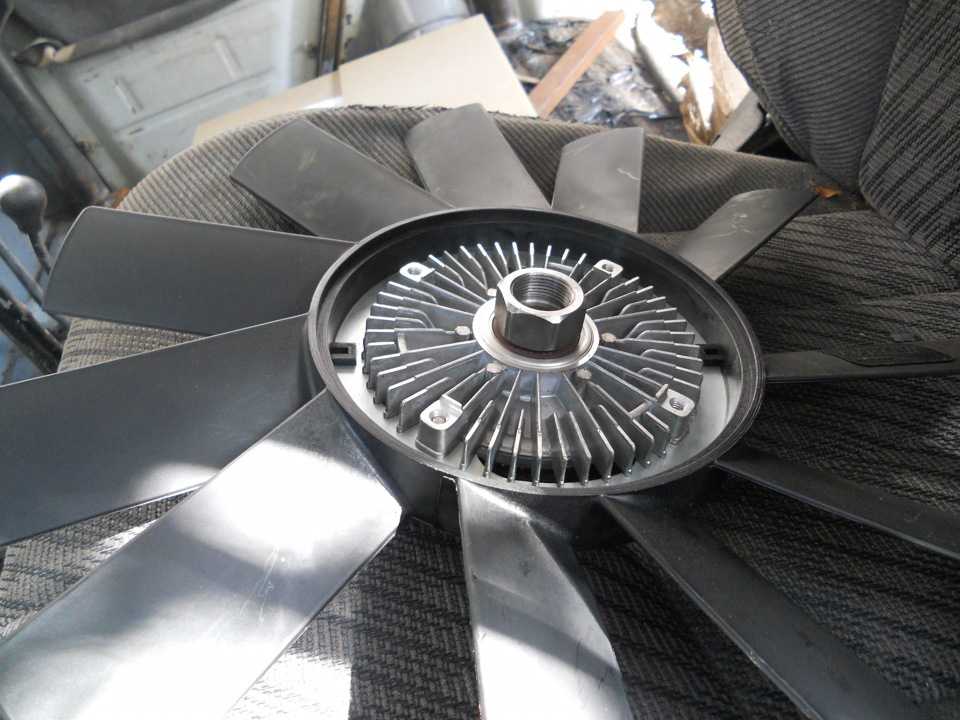

Как фунциклирует вискомуфта вентилятора охлаждения

Вискомуфта, подразумевает собой оборудование, которое способствует вращению вентилятора, при помощи специального вещества. Сама она чем-то напоминает силиконовый круг, наполненный веществом, с помощью которого производят регулировку вентилятора.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Конечно, столкнувшись с принципом работы вискомуфты впервые, у вас сложится впечатление, что это тяжело, но если спокойно рассмотреть, то это вовсе не так. Просто на вал муфты, передает давление коленчатый вал. Потом система ускоряется, и силикон приобретает жидкую форму. Таким способом блокирует муфту, и дает начало вращению следующему диску на радиаторе. В основном вискомуфта применяется почти на всех двигателях, потому что несет в себе безопасность и надёжность. Таким образом, если при задействованном механизме, случайно всунуть руку, механизм прекратит работу, а также при этом поспособствует получению травм.





Вентилятор охлаждения вискомуфты как его проверить

Если транспорт долго стоял в гараже, то в первую очередь необходимо заменить масло в вискомуфте, и проверить её на работу. Также не исключается поломка муфты из-за износа, или иных причин. Понять и заметить неисправность вискомуфты очень не просто, но хотя способы проверки работоспособности есть.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео При холодном, а также рабочем двигателе можно посмотреть частоту оборотов. Таким образом, в холодном состоянии непонятные звуки не слышно, а сами обороты и их количество в норме. С рабочим двигателем иная история, можно услышать непонятные звуки, а вращение муфты не будет нормальным. Такие шумы возникают в основном из-за неисправных подшипников. Также не исключается уплотнение сальников и потеря силиконового вещества, которые также могут привести к поломке данного устройства.





Починка вискомуфты своими руками

В момент, перегревания мотора, менять вискомуфту сразу не стоит. Может у вас самостоятельно получится произвести ремонт той или иной детали. Самое первое, на что стоит обратить внимание наличие силиконового вещества в вискомуфте, так как это само часто встречаемый вид неисправности. И дабы произвести заливку, необходимо:

· произвести снятие с водяного насоса, потом демонтировать её;

· отверстие для силиконового вещества, расположено на диске, а именно возле пластины с пружиной.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Тут нужно ювелирно произвести снятие штифта, а потом при помощи шприца ввести силиконовое вещество. При ремонте деталь держать в вертикальном положении;

· самого вещества нужно набрать где-то миллилитров 15;

· не торопясь ввести вещество в середину;

· не вынимать шприц в районе 120 секунд, чтоб вещество успело расползтись глубже в вискомуфту;

· в случае перебора с жидкостью, вытрите излишки с поверхности;

· установите штифт обратно, и деталь готова к установке на место.

В том случае, если вы не имеете понятия, как проводить ремонт собственноручно, не делайте этого. Конечно, разобрать каждую деталь в своём автомобиле легко, а вот поставить обратно, дано не каждому. Еще частой неисправностью вискомуфты, могут быть подшипники. Вы не ошибетесь в этом, так как признак такой поломки: непонятные звуки в районе радиатора.

Итак, рассмотрим:

· дабы произвести такой ремонт нужно его снять. Сама деталь прикреплена 3 болтами, и их необходимо открутить.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Без усилий производится снятие  вискомуфты с двигателя.

· как только сняли механизм, можно менять подшипник. Делать это нужно, при разобранном механизме, а также, чтоб он был без масла. Вам еще нужен съёмник для эффективного снятия подшипника, так, как если применить иные инструменты, можно нанести ущерб самому узлу.

· итак, новый подшипник на месте, далее устанавливаем сам механизм. Но стоит при этом помнить о заливке нового силиконового вещества, так, как вы его слили с вискомуфты перед устранением неисправности.

Если вдруг, вы заметите непонятное поведение самой муфты, не спешите проводить замену всей детали, так, как ей еще можно произвести ремонт. Специального опыта для этого ремонта не нужно. Единственная проблема будет заключаться в поиске прибора, то есть подъемника для извлечения подшипника.  Сам инструмент очень сложно найти, он есть не во всех магазинах. Даже если вы не нашли его в магазине, спросите у товарищей или знакомых с автомобилем, а поиск иных деталей для починки транспорта не создаст вам труда.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео





Ремонт вискомуфты его особенности

1.  Не каждый механизм снабжён отверстием, для заливания силиконового вещества. В таком случае начинающий водитель собственноручно не может произвести ремонт механизма, но асы стараются просверливать отверстие сами. Вам, конечно, не запрещают сделать это отверстие самостоятельно, но это может привести к покупке, новой детали.

2.  Также не нужно применять грубое отношение к диску, когда он манипулирует, так как на самом валу, может повредиться алюминий, и тогда вы не сможете произвести ремонт.





Починка вискомуфты на Мерседесе-Бенц: мотор 111

1.  Необходимо открыть капот машины, и освободить вентилятор от защелок.

2.  Для этого понадобиться ключ в виде головки на шесть.

3.  Производим снятие самого вентилятора.

4.  Кожух необходимо развернуть вправо на 180°. Так, как по иному, это сделать нельзя. Таким образом, вискомуфту увидеть или заменить, тоже не получится.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео

5.  Для открывания самой вискомуфты нужен гаечный ключ на 36, а сами губки инвентаря не должны превысить 10 мм.

6.  Как извлекли устройство, протрите его от пыли и мусора.

7.  Потом биометрическую пластинку муфты необходимо расклепать с одной стороны.

8.  Как вытащили диск, необходимо произвести заливку смазочного вещества.

9.  Потом производим сборку механизма, и ставим его на место.

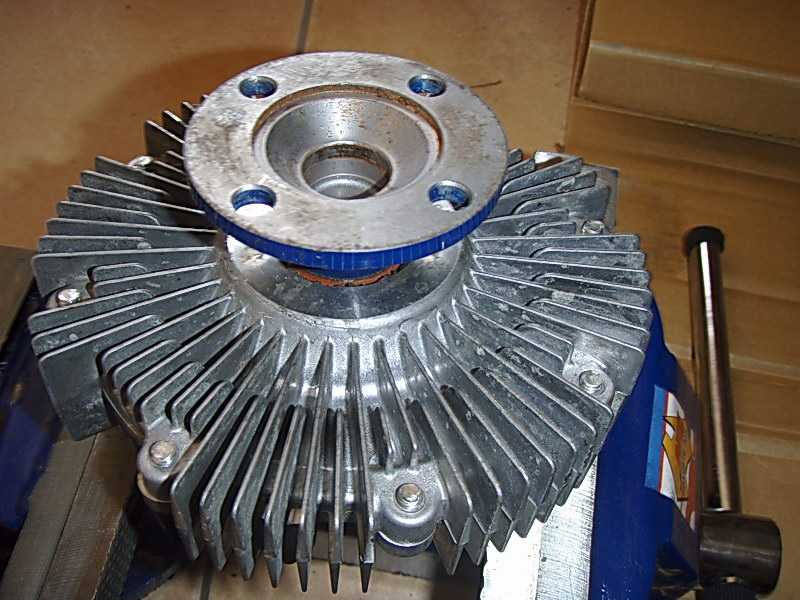

Ремонт и замена подшипника вискомуфты на Паджеро

1.  Как таковых отличий в снятии механизма не имеется. Тут просто берем и откручиваем крыльчатку, которая крепится тремя болтами. Потом еще три выкрутим для демонтажа крышки. Дальше, достав вискомуфту, бережно приберите верхний диск, который необходим для блокировки вентилятора.

2.  Каждый компонент покрыть раствором, то есть маслом. Ремонт муфты делать аккуратно, чтобы не повредить её.

3.  Сразу поменять подшипник невозможно по той причине, что развальцовку на валу нужно будет сточить.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео

4.  Сам механизм нужно зажать в тесках, чтобы было удобно производить ремонт.

5.  Также необходимо сточить и сам подшипник. Но если такое действие не произвести, то это грозит повреждению той или иной части вискомуфты.

6.  Подшипник нужно приобрести закрытого типа, чтоб шариков было невидно.

7.  Перед установкой его, необходимо обработать отверстие специальным герметикам.

8.  Собираем в одно целое механизм, и ставим обратно в машину на своё место.



что это и как работает

Главная >

1Новости>Вискомуфта: что это и как работает и для чего он используется?



Вязкостная муфта — это механический компонент, который используется в трансмиссиях некоторых легковых автомобилей.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Обычно используются два варианта: в одном он используется в качестве дополнительного органа для самоблокирующихся дифференциалов (как на 2WD, так и на 4WD трансмиссии) и другой, когда он выступает в качестве вспомогательного элемента в непостоянных полноприводных . Он также иногда используется для подключения вентилятора охлаждения радиатора к двигателю, хотя в настоящее время для этой функции предпочтительнее использовать электрические вентиляторы.



Как работает вискомуфта



Вискомуфта (или вязкостная муфта) используется для свободного соединения двух вращающихся валов. Он представляет собой пакеты ламелей, между которыми наносится жидкость, изменяющая свою вязкость в зависимости от температуры. Пластины расположены очень близко друг к другу (хотя и не в состоянии трения) и поочередно соединены с одним из двух вращающихся валов. В наличии синхронных (или, по крайней мере, близких) скоростях вращения, ламели вращаются практически с одинаковой скоростью и, таким образом, почти статичны по отношению друг к другу.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Жидкость (обычно на основе силикона) поддерживает низкую температуру (на несколько градусов выше температуры окружающей среды), что обеспечивает определенную текучесть, позволяющую двум наборам ламелей и, таким образом, двум вращающимся валам оставаться механически несвязанными.



При наличии проскальзывания (следовательно, асинхронной скорости между двумя валами) лопасти начинают «протирать» жидкость, что резко повышает ее температуру и, следовательно, вязкость, создавая мгновенную механическую блокировку между двумя наборов лопастей и, таким образом, между двумя валами в зацеплении. В тот момент, когда разница скоростей резко снижается или сводится к нулю, жидкость возвращается к более низким температурам и, таким образом, к более жидкому состоянию, обеспечивая некоторую степень плавности между чередующимися лопастями, соединенными с двумя валами.



Использование вискомуфты в качестве самоблокирующегося дифференциала



Для достижения большего тягового усилия на той же оси на некоторые автомобили устанавливаются управляемые блокировки или самоблокирующиеся дифференциалы.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео В двигателях второго типа может использоваться вязкостная муфта, соединенная между двумя полуосями. При нормальном движении при повороте дифференциал позволяет компенсировать разницу в скорости вращения колеса внутри кривой (более низкая скорость) и колеса вне кривой (более высокая скорость). Возможная вязкостная муфта, соединенная между двумя осями, оставила бы два вала практически не связанными при нормальных условиях движения.



В случае проскальзывания колес (заноса) разница скоростей между двумя осями достигает значения, достаточного для того, чтобы немедленно поднять температуру вискомуфты, которая на мгновение сцепила бы две оси вместе, передав большую часть крутящего момента на шину, сцепляющую дорожное покрытие, что обеспечивает большее сцепление. Как только транспортное средство начинает разгоняться, колесо с плохим сцеплением начинает вращаться со скоростью, аналогичной или равной скорости сцепления колеса с дорожным покрытием, пластины вискомуфты уменьшают свое трение, и жидкость восстанавливает физические условия нормального низкого -температурная работа.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Два вала отсоединяются друг от друга и управляются нормальной работой дифференциала до тех пор, пока одно из колес снова не потеряет сцепление, перезапуская цикл.



Использование вязкостной муфты в непостоянном полном приводе



В некоторых автомобилях используются непостоянные системы полного привода, что означает, что крутящий момент обычно передается только на одну ось автомобиля (например, в Seat Alhambra 4drive тяга обычно передняя). Только когда колеса оси обычно находятся в скользком положении, вязкостная муфта (блокирующаяся, как в случае с самоблокирующимся дифференциалом) передает крутящий момент на другую ось. В примере Seat Alhambra 4drive он передает крутящий момент на заднюю ось, избавляя автомобиль от затруднений. Как только разница скоростей между двумя осями восстанавливается до нормальных значений (т. е. когда тяга восстанавливается), вискомуфта отключает два приводных вала, эффективно возвращая тягу 2WD. Это более простое и менее дорогое решение, чем 9.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео 0013 постоянный полный привод , для которого требуется 3 дифференциала (по одному на ось + 1 межосевой дифференциал для компенсации скорости прохождения поворотов, которая различается между 2 осями), но это лучшее решение с точки зрения управляемости.



Поиск вашего автомобиля

Вас также может заинтересовать

Крутящий момент бензиновых двигателей с турбонаддувом >>> ПРОЧИТАЙТЕ СЕЙЧАС

Устранение турбо-запаздывания с помощью электрического турбокомпрессора >>> ПРОЧИТАЙТЕ СЕЙЧАС

Как увеличить мощность автомобиля а крутящий момент увеличить? >>> ПРОЧИТАЙТЕ СЕЙЧАС

Вискомуфта — Everything2.com

Вязкостная муфта представляет собой разновидность дифференциала, который иногда встречается в системе трансмиссии полноприводного автомобиля . Вязкостная муфта связывает приводные валы передних и задних колес такого транспортного средства и позволяет передавать крутящий момент на один комплект колес, если другой комплект начинает пробуксовывать (теряет сцепление с дорогой).Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео

Муфта состоит из двух наборов пластин внутри герметичного корпуса, заполненного вязкой жидкостью. Один набор пластин крепится к концу передней половины приводного вала, а другой набор соединяется с задней половиной. Основной принцип работы заключается в том, что вязкая жидкость внутри корпуса противостоит сильным перепадам скоростей вращения двух наборов пластин.

При нормальных условиях вождения оба набора пластин и жидкость, «соединяющая» их внутри муфты, вращаются с одинаковой скоростью. Однако;

Если один набор колес теряет сцепление с дорогой , его набор пластин будет вращаться быстрее, чем другой набор. В этом случае жидкость внутри вязкостной муфты передает крутящий момент от более быстро вращающихся пластин к более медленно вращающимся пластинам, т.е. крутящий момент передается на набор колес с большим сцеплением.

Вязкостные муфты не ограничиваются полным приводом. Вязкостные (или гидродинамические) муфты широко используются в мире машиностроения для передачи движения из одного места в другое.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео Преобразователь крутящего момента, вероятно, является одним из наиболее часто используемых устройств, использующих вязкостные муфты.

В вискомуфте жидкость перекачивается с помощью силовой установки. Затем жидкость под давлением направляется к приводному валу. Давление жидкости заставляет приводной вал двигаться, тем самым создавая сцепление между ними.

Преимущества вязкостных муфт:

  • Меньшее количество движущихся частей — меньше обслуживания и более высокая надежность
  • Скорость силовой установки напрямую не связана с состоянием приводного вала (например, силовая установка может продолжать работать без остановки, даже если трансмиссия остановилась .)
  • Может временно увеличить выходной крутящий момент
  • Эффективное передаточное отношение можно легко изменить, изменив диаметр сопла – принцип Бернулли
  • Недостатки:

  • Между двумя валами всегда имеется некоторое проскальзывание, что приводит к снижению эффективности
  • Более сложный в разработке и производстве
  • Дифференциал, чувствительный к крутящему моменту Блаженство и искусство массажа в душе, мастурбация
    дифференциал повышенного трения
    гидротрансформатор
    самоблокирующийся дифференциал полный привод полный привод Порше 959
    Тилль 4×4 2 апреля 2002 г.Вискомуфта что это в автомобиле: Вискомуфта. Что это такое и принцип ее работы. Плюс подробное видео
