Принцип работы стартера автомобиля: устройство, схема и назначение
Опубликовано:
Пусковое устройство автомобиля представляет собой механизм, использующий электродвигатель для проворачивания двигателя таким образом, чтобы он мог запуститься. Принцип работы стартера простыми словами в статье.
Содержание
- Принцип работы пускового устройства автомобиля
- Описание схемы и ее назначения
- Реле стартера и как оно работает
- Соленоид и как он работает
- Аккумулятор и как он работает
- Принцип работы стартера простыми словами
Принцип работы пускового устройства автомобиля
Автомобильный стартер – это устройство, которое запускает двигатель автомобиля. Стартер питается от автомобильного аккумулятора и проворачивает двигатель с помощью зубчатого колеса, зацепляющегося с зубчатым венцом на маховике.
На стартер также установлен соленоид, который срабатывает при повороте ключа в замке зажигания.
Это посылает ток на стартер, и он начинает вращаться.
Все это приводит к вращению шестерни, которая, в свою очередь, вращает двигатель.

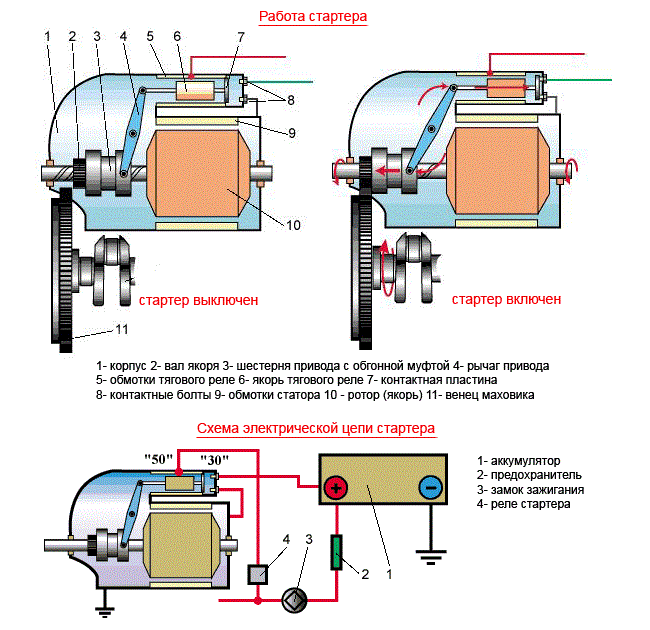

Описание схемы и ее назначения
Система запуска автомобиля обычно состоит из двигателя, редуктора, электромагнитного переключателя и аккумулятора. Когда ключ поворачивается в замке зажигания, стартер проворачивает двигатель, позволяя ему запуститься.
Стартерная система также отвечает за отсоединение двигателя от приводного вала, когда автомобиль заглушен.
Реле стартера и как оно работает
Реле стартера — это электрическое устройство, которое используется для запуска двигателя внутреннего сгорания. Реле стартера получает питание от аккумулятора и использует его для включения стартера.
Затем стартер проворачивает двигатель, который запускает его. Реле стартера обычно расположено на двигателе или рядом с ним и соединено с аккумуляторной батареей проводом повышенной прочности.

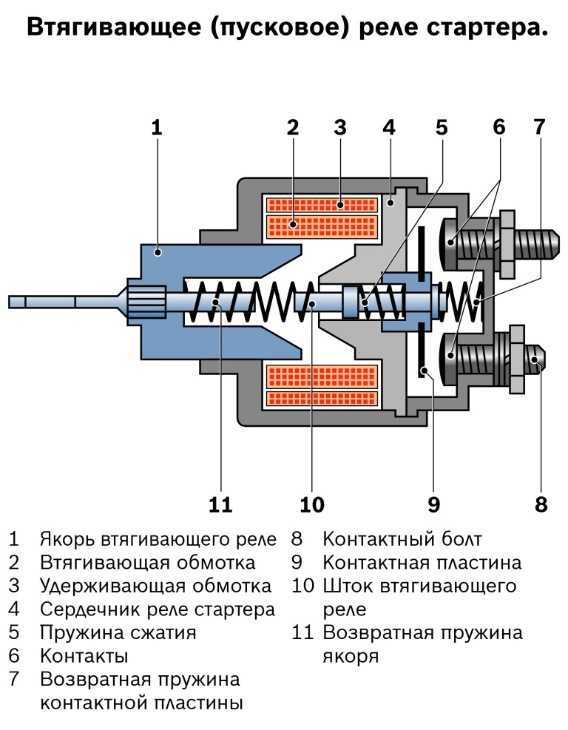

Соленоид и как он работает
Соленоид представляет собой электромеханическое устройство, преобразующее электрическую энергию в механическую. Он состоит из якоря и катушки. Когда на катушку подается напряжение, якорь притягивается к катушке.
Это можно использовать для размыкания или замыкания переключателя, как в автомобильном стартере.
Антон Вадимович Слесарчук
Автомеханик, стаж 26 лет
Соленоид также используется в реле и приводах. В реле соленоид используется для размыкания и замыкания переключателя.
Этот переключатель можно использовать для включения или выключения устройства, например, света.
В приводе соленоид используется для перемещения чего-либо, например клапана.
Аккумулятор и как он работает
В автомобиле аккумулятор запускает двигатель. Он состоит из свинцовых пластин и серной кислоты.
Когда вы поворачиваете ключ в замке зажигания, переключатель посылает электричество от аккумулятора к стартеру.
Стартер имеет небольшой электродвигатель, который проворачивает двигатель.
Принцип работы стартера простыми словами
Стартер – это устройство, которое используется для запуска двигателя внутреннего сгорания. Типичный стартер имеет небольшой электродвигатель, который проворачивает двигатель на высокой скорости.
Это позволяет топливно-воздушной смеси поступать в цилиндры и воспламеняться.
Стартер также включает в себя редуктор, увеличивающий крутящий момент двигателя. Это позволяет стартеру провернуть тяжелый двигатель.
В целом пусковое устройство автомобиля представляет собой механизм, используемый для запуска двигателя.
Как вам статья?
Стартер автомобиля — Устройство, принцип работы стартера автомобиля
Автор Servicing-Auto На чтение 4 мин Просмотров 74 Опубликовано
Все автолюбители по несколько раз в день проделывают процедуру заведения двигателя. Поворот ключа, и машина, только что тихо простаивающая в тишине, вдруг «оживает». Водители знают, что за качественный завод силового агрегата отвечает стартер, но что он собой представляет и каковы основные принципы его работы, ответит далеко не каждый. В нашей сегодняшней статье мы постараемся ликвидировать этот пробел в знаниях, уделив вопросу более пристальное изучение.
Содержание
- Устройство и принцип работы стартера
- Основные неисправности, возникающие при работе стартера
- Подведем итоги

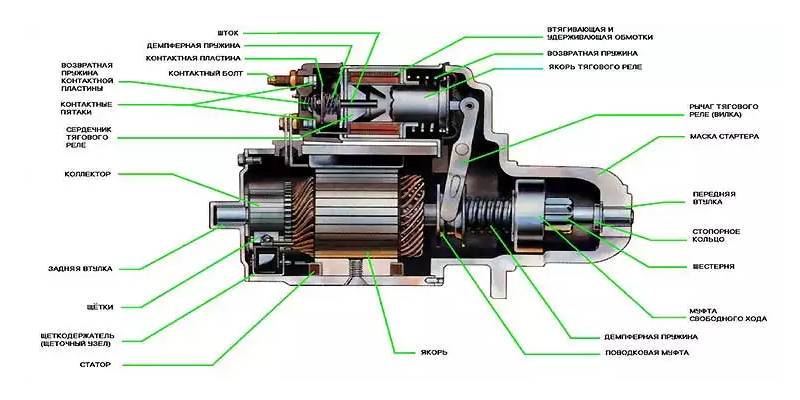

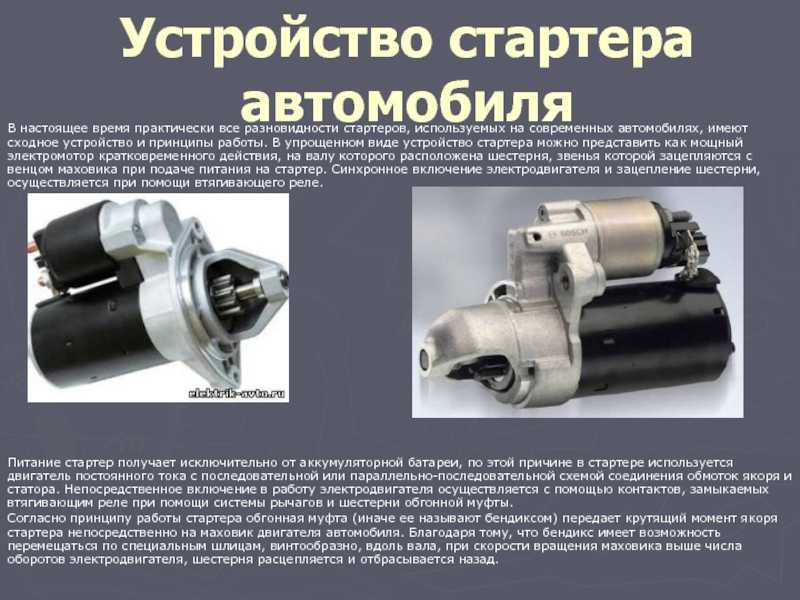

Устройство и принцип работы стартера
Упрощая, стартер можно назвать мощным электродвигателем короткого времени действия. Основной вал данного устройства наделен шестеренкой, имеющей зацепление с маховиком во время включения стартера в работу. Непосредственная синхронизация сцепки происходит благодаря специальному втягивающему реле. Главным источником питания стартера выступает аккумуляторная батарея.
Именно поэтому в качестве технической основы стартерного блока выступает небольшой мотор, использующий постоянный ток, с последовательным или параллельно-последовательным подключением якорной обмотки и статора.
Пуск электродвигателя осуществляется контактами, замыкаемыми при помощи втягивающего реле с помощью нескольких рычагов и шестеренки обгонной муфты, именуемой бендиксом. Передачей крутящего момента от якоря к маховику мотора автомашины занимается именно эта муфта. Она перемещается по специальной шлицевой поверхности винтообразно. Благодаря этому, в случае вращения маховика непосредственно от ДВС, происходит отброс приводящей шестерни назад, разрывая тем самым её взаимодействие с маховиком. Отметим еще и тот факт, что шестерня работает под нагрузкой лишь во время вращения в определенную сторону. Вращаясь в противоположном направлении, она будет крутиться вхолостую. Это сделано для того, чтобы исключить одновременную работу стартера и автомобильного двигателя.
Схематическое устройство и принцип работы всех современных стартеров не имеет практически никаких отличий.
Совершенно не важно, рассматриваем ли мы стартер иномарки или исследуем блок отечественного авто, они будут идентичными по всем параметрам.
Основные неисправности, возникающие при работе стартера
Стартер, как и любое другое устройство, с течением времени подвержен возникновению всевозможных сбоев. Неисправности его работы носят либо механический характер, либо электрический.
Механические поломки, как правило, вызываются физическим износом его составных частей. Наиболее часто выходят из строя подшипники и щетки. Их и вовсе можно считать расходным материалом любых стартеров. Возможно образование трещин в корпусе, происходящего из-за люфтового биения роторного подшипника. Зачастую поломки касаются зубьев сцепных шестеренок. В основном это вызвано ослаблением физического закрепления стартера к кузову. За этим надо строго следить, чтобы в процессе работы не происходило никаких повреждений.
Неисправности, связанные с электрической частью, тоже весьма нередки. Например, подшипник, работающий с люфтом, помимо того, что может повредить корпус стартера, зачастую вызывает обрывы и замыкания обмотки.
Сильный износ щеток часто бывает причиной пробоя изоляции. Связано это с тем, что в процессе работы они начинают периодически искрить. Независимо от причин, вышедшую из строя обмотку придется менять. Ремонту она не поддается.
Существуют и проблемы, не имеющие однозначной классовой принадлежности. Такие поломки часто касаются муфты свободного хода или втягивающего реле. Их симптомами служит медленное вращение шестеренки маховика, либо его полное отсутствие. Первое, что в такой ситуации приходится проверять – сохранность проводки соответствующей электрической цепи. Если с ней все в порядке, велика вероятность, что придется заменять детали, про которые мы говорили чуть выше. Не забудем упомянуть и о повышенном уровне шума, возникающем во время работы стартера. В основном он связан с износом рабочих поверхностей шестеренок, но причиной может быть и некачественное функционирование втягивающего реле, которое нужно или заменить, или подвергнуть дополнительной регулировке.
Подведем итоги
В конце статьи, скажем, что устройство стартера достаточно совершенное.
Оно полностью автономно и не подразумевает дополнительных действий от автолюбителя. Профилактические мероприятия, связанные с ним, практически не требуются, разве что нужно следить за состоянием его проводки. Однако, при малейших отклонениях от правильного алгоритма работы, ремонт требуется проводить незамедлительно. Его откладывание в «долгий ящик» может повлечь более серьезные проблемы, устранение которых обойдется владельцу заметно дороже.
