Сцепление автомобиля устройство и принцип работы: ТрансТехСервис (ТТС): автосалоны в Казани, Ижевске, Чебоксарах и в других городах

назначение, устройство и принцип действия

В конструктивном плане сцепление может иметь значительные отличия, но служит для достижения одинаковых целей. Этот узел на авто предназначен для отключения крутящего момента, передаваемого от силового агрегата непосредственно на трансмиссию. Потребность в размыкании сцепления возникает у водителя при переходе на другую передачу. Узел относится к разряду высоконагруженных. Срок службы зависит от условий эксплуатации машины, от умения, навыков человека за рулем и конечно же, от качества комплектующих.

Устройство сцепления

Вкратце обозначим принцип действия. Рабочий процесс происходит при давлении на педаль. В гидравлической системе автомобиля нарастает давление, начинает работу вилка, передающая усилие на выжимной подшипник. С его помощью, в свою очередь, происходит давление на диафрагменную пружину. В результате происходит размыкание в механизме, во время которого меняется передача в КПП. После того, как педаль спокойно отпускается, диски в плавном режиме смыкаются, благодаря чему происходит передача момента непосредственно на вал коробки. Плавность переключения достигается за счет умелых действий водителя и благодаря наличию фрикционной накладки, которая в момент включения подвергается износу.

Привод выключения сцепления

Механические конструкции давно не используются и рассматривать их нет смысла. Классическая современная система сцепления предусматривает передачу усилия за счет жидкости, не подлежащей сжатию. Представим комплектацию узла автомобиля, работающего на основе гидравлики. Сюда входят педаль, а также главный и рабочий цилиндры. Потребуется магистраль и емкость с рабочей жидкостью. Механизм срабатывает после создания давления в системе, которое образуется при нажатии на педаль. За счет давления на поршень в действие вступает шток, толкающий, в свою очередь, вилку. В исходное положение возврат происходит при отпускании педали. На магистральных тягачах, других видах грузовых авто и тяжелой спецтехнике дополнительно применяются усилители, облегчающие работу водителя, оператора.

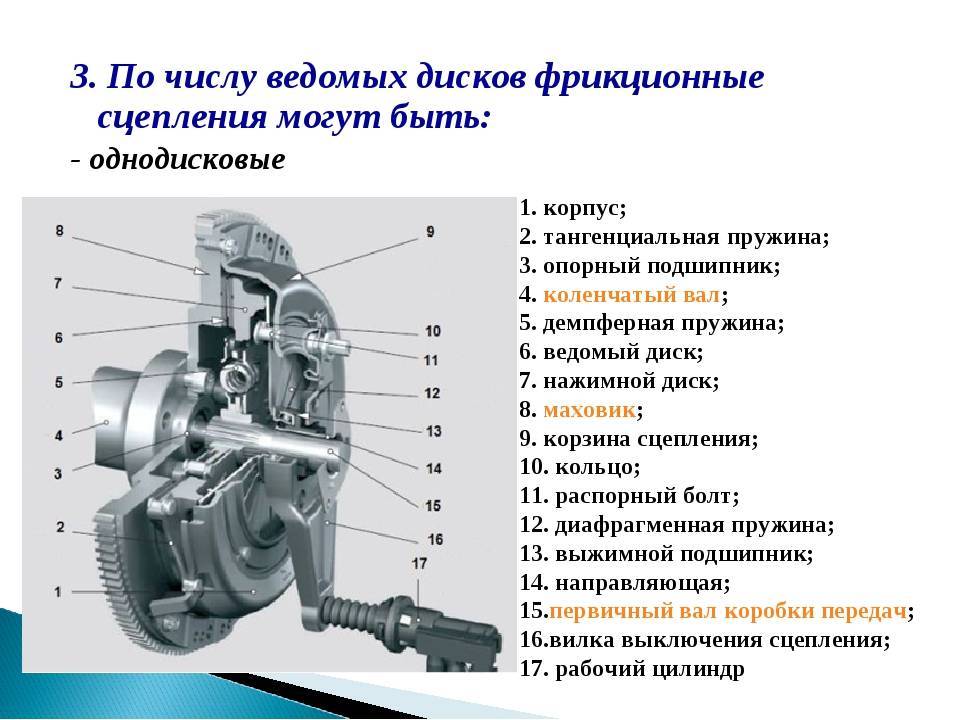

Механизм сцепления

Именно здесь передается крутящий момент, параметры которого могут достигать колоссальных значений на карьерных самосвалах. Комплектация включает:

• Картер, кожух;
• В качестве ведущего диска выступает маховик ДВС;
• Нажимной диск;
• Ведомый диск, на котором есть устойчивые к значительным нагрузкам накладки

Виды сцепления

Разнообразие конструкторских разработок позволяет выделить более десятка видов механизмов, существенно отличающихся по принципу действия. Существуют различия по типу управления и видам трения, по характеристикам включения и по количеству ведомых дисков. Мы же сосредоточим внимание на самых популярных, востребованных инженерных решениях.

Сухое сцепление

Этот тип механизмов на автомобилях остается самым востребованным, обладающим большим ресурсом. Механизмы активно используют для комплектации самых разных типов машин, включая легковые, грузовые, а также спецтехнику. Основным отличием сухого сцепления считается полное отсутствие жидкостей на рабочих поверхностях. В результате обеспечивается жесткий контакт между мотором и КПП. Более того, попадание разного рода жидкостей на рабочие поверхности крайне нежелательно, так как, сказывается на характеристиках узла.

Мокрое сцепление

Преимущества механизма заключаются в наличии среды, благодаря которой происходит охлаждение комплектующих. Сцепление подобного типа подразумевает комплектацию механизма масляной емкостью, гидронасосом. Крутящий момент быстро подается на трансмиссию посредством сжатия обоих дисков. Механизмы автомобилей рассчитаны на передачу солидного крутящего момента, отличаются высокой надежностью, но не лишены и недостатков. Это сложность инженерных решений, высокая стоимость узла. Самыми распространенными механизмами подобного типа можно считать DSG

Сухое двухдисковое сцепление

Здесь принципиально другой принцип работы комплектующих, не предполагающий наличие масляной ванны. К преимуществам можно отнести невысокую стоимость, а также вы уровень КПД. Дело в том, что отсутствие масляного насоса позволяет трансмиссии функционировать с минимальным уровнем потерь. Если говорить о недостатках, то это существенно меньшие возможности по передаче крутящего момента н автомобиле. Справедливости ради отметим, что первые «сухие» DSG были достаточно «сырыми». Поломки нередко происходили при пробеге 20-40 тыс. км.

Сцепление двухмассового маховика

Производители современных автомобилей широко используют сложный механизм для того, чтобы сгладить вибрационные нагрузки, поступающие от силового агрегата и значительные крутильные колебания. Задача двухмассового маховика заключается в плавной, комфортной работе трансмиссии во время перехода на другую передачу. Можно сказать, что механизм состоит из двух частей, что указано даже в названии комплектующих. Один из дисков соединен с коленвалом, второй закреплен на сцеплении. В одно целое двухмассовый маховик соединяют подшипники, благодаря которым становится возможным осевое движение комплектующих относительно друг друга. Между дисками размещена сложна демпферная система. В результате трансмиссия переходит в разные режимы работы незаметно для водителя, колебания не передаются на кузов. Недостатком механизма можно с полным основанием считать чрезмерно высокую стоимость.

Неисправности сцепления

Человек за рулем в состоянии самостоятельно обнаружить поломки, возникающие в трансмиссии автомобиля. Характерные признаки неполадок сцепления могут проявляться следующим образом:

• Наблюдается буксование деталей, что говорит о критическом износе расходника, именуемого ведомым диском. Возможны также проблемы с маховиком, гидравликой, вилкой.
• В том случае, когда сцепление «ведет», наблюдаются сложности с расхождением дисков. Возможно произошла деформация диска, накладок, причина может крыться в диафрагменной пружине.
• Случаются и рывки автомобиля при работе сцепления. Кроме дисков, пружин надо обязательно проверить состояние опор мотора. Кстати, сильно изношенные опоры вполне могут привести к возникновению вибрации при работе сцепления.
• Характерный гул при выжатой педали свидетельствует о необходимости замены выжимного подшипника.
• Если сцепление банально невозможно выключить, проблема может крыться в тросе, в гидравлике либо в электронике – в зависимости от принципа действия механизма.

Эксплуатация сцепления

Есть десятки факторов, способствующих ускоренному выходу из строя сложного механизма. Мы постараемся перечислить основные моменты, которые должен знать водитель:

• Прежде всего, это манера вождения. Стремительные ускорения, резкие старты автомобиля негативно отражаются на ресурсе сцепления. Нельзя резко бросать педаль, таким образом вы просто «сжигаете» сцепление.
• Сокращают запас прочности частые, продолжительные попытки выбраться на застрявшем автомобиле враскачку.
• Нельзя перегружать машину сверх допустимого производителем предела, буксировать тяжелые прицепы.
• Немало зависит от качества установленного комплекта.
• Наконец, монтаж сцепления стоит доверять только компетентным специалистам на заслуживающем доверия СТО. В таком случае, можно рассчитывать на безупречный результат.

Устройство и принцип работы сцепления автомобиля

Содержание:

• Устройство и принцип работы
• Рекомендации по правильному использованию сцепления
• Как определить неисправность?
• Причины неисправностей
• Разновидности сцеплений
• Керамическое и металлокерамическое сцепление
• Новые разработки
• Заключение

Сцеплением является механизм трансмиссии, который выполняет несколько функций. Во-первых, он передает крутящий момент от «движка» к КП. Во-вторых, он помогает временно отсоединить мотор от трансмиссии и присоединить обратно. Муфты сцепления подразделяются на виды, каждый из которых имеет положительные и отрицательные стороны. Рассмотрим, что представляет собой устройство сцепления, и какие его разновидности существуют.

Устройство и принцип работы

Около 70% автомобилей, продаваемых в стране, оснащены механическими коробками передач. Такие модели очень популярны и пользуются большим спросом у автолюбителей. Для таких машин важно правильно использовать сцепление, как для его защиты, так и для поддержания коробки передач в наилучшем состоянии.

Какова роль сцепления, и какие компоненты с ним связаны?

 Сцепление обеспечивает связь между коробкой и двигателем.

 Всем водителям известно, что педаль сцепления (вместе с педалью акселератора) позволяет автомобилю трогаться с места и переключать передачи во время движения.

Таким образом, сцепление и его устройство, и принцип работы довольно просты. Фактически, сцепление обеспечивает связь между коробкой и двигателем посредством двух процессов:

 Сначала оно отключает двигатель от коробки передач, т.е. прерывает поток мощности между ними.

 Затем двигатель соединяется с КПП, что является прогрессивным процессом и происходит во время старта автомобиля. При каждом переключении передач эти функции выполняются последовательно. Они должны выполняться надлежащим образом, чтобы не вызывать сбоев в работе коробки или сцепления, которые со временем могут повлиять на плавность хода автомобиля. Таким образом, разъединение необходимо, когда поток мощности двигателя уменьшается и нужно установить более низкую передачу.

Большинство автомобилей с МКПП имеют сцепления, которые являются механическими (или фрикционными), приводными (по тросу), гидравлическими, или безмасляными (сухое трение).

Рекомендации по правильному использованию сцепления

Чтобы избежать различных сбоев сцепления, которые представляют большую опасность для водителя, если их не устранить вовремя, рекомендуется следовать некоторым советам:

 При каждом переключении передач нажимать на педаль сцепления до упора. Не отпускать педаль внезапно, когда рычаг находится не в «свободном» положении, так как в этом случае двигатель может внезапно остановится и заглохнуть. Кроме сцепления могут выйти из строя шестерни или диски сцепления.

 Аналогичным образом, слишком медленное отпускание педали приводит к неполному разъединению и к прокручиванию колес.

 Не удерживать сцепление во время ожидания, например, зеленого света на светофоре, и не держать подошву ноги во время езды, так как это перегружает подшипники.

 Деформацию диска сцепления можно предотвратить, если избегать подъема на крутые склоны, буксировки других автомобилей и, как правило, всего, что связано с нажатием на педаль.

 Не стартовать на автомобиле ни на какой другой передаче, кроме 1-ой.

 Использовать не агрессивный и превентивный стиль вождения.

Предотвращение поломки автомобиля означает, помимо осторожного обращения, проведение регулярных проверок с целью раннего выявления любых нарушений. Для этого лучше обращаться в специализированные автосервисы. Специалисты вовремя, а главное правильно определят неисправность и ее причину, а также профессионально проведут ремонт. Полностью исправный автомобиль — это не только комфорт передвижения, но и безопасность, как водителя, так и всех, кто находится в салоне.

Как определить неисправность?

Все машины по коробке передач делятся на 2 большие группы: с автоматической и механической трансмиссиями. У каждой из них есть свои преимущества и недостатки. Задумывались ли вы о том, почему нужно выжимать педаль сцепления при переключении скоростей? Чтобы разобраться, что такое сцепление автомобиля, необходимо первым делом понять, как работает двигатель внутреннего сгорания.

Двигатель внутреннего сгорания может изменять крутящий момент в ограниченном диапазоне, данный механизм влияет на скорость автомобиля. Чтобы контролировать скорость движения ведущих колес, необходимо к двигателю подключить механизм трансмиссии, который включает в себя коробку передач, ведущий вал, ведущее колесо.

Чтобы переключение скоростей происходило плавно, нужно на время прекратить подачу крутящего момента на двигатель. В данном случае нелогично было бы сделать полную остановку двигателя, поэтому придумали сцепление. Оно блокирует крутящий момент, тем самым обеспечивает непрерывную работу двигателя.

Любой механизм может сломаться внезапно, к сожалению, от этого никто не застрахован. Но есть определенные признаки, которые помогут понять, что со сцеплением что-то не то и его уже пора поменять.

 Одним из главных показателей скорого выхода из строя сцепления является характерный скрежет (хруст) коробки передач во время переключения (при полном нажатии на педаль).

 Признаком неправильной работы сцепления является его пробуксовка. Вследствие этого повышается расход топлива, и чувствуется потеря мощности двигателя.

 Довольно часто появляются моменты, когда ступица начинает заедать и при переключении коробки передач происходят характерные рывки автомобиля. Причиной всего этого является изнашивание деталей сцепления.

Каждому автомобилисту стоит помнить, что как только появляются такие признаки неисправности, следует незамедлительно приступать к проведению диагностики, и в случае подтверждения заменить сцепление. Несвоевременное устранение таких проблем может привести к более серьёзным поломкам, а соответственно к более дорогостоящему ремонту.

Автомобилестроение не стоит на месте и на сегодняшний день на многие современные авто устанавливают усовершенствованные коробки передач и подключают электронное сцепление, за работу которого отвечает блок управления. Если у владельца такой автомобиль, то необходимо как можно чаще проверять коробку передач на наличие признаков неисправностей. Чтобы избежать выхода из строя блока, который обойдется очень дорого. Существуют небольшие рекомендации по поддержанию максимального ресурса сцепления.

 Плавная езда. Старайтесь избегать резких и быстрых стартов с полностью нажатой педалью газа.

 Рекомендуем иногда проводить диагностику сцепления для своевременного устранения.

Вдобавок стоит отметить, что к выбору нового сцепления стоит относиться со всей серьёзностью и ответственностью. Не стоит пытаться сэкономить и поставить неоригинальные запчасти, это может сыграть против, и обернуться ещё более плохими последствиями. Как говорится «скупой платит дважды».

Причины неисправностей

Зная принцип действия сцепления автомобиля, автовладелец сможет определить его неисправности.

Когда сцепление выключается не до конца из-за большого свободного хода, то нужно отрегулировать этот самый ход, удалив воздух из гидропривода. Если чувствуется пробуксовка сцепления из-за малого свободного хода, то нужно отрегулировать ход педали, либо заменить диски и пружины. Из-за заклинивания привода в механизме сцепление может резко включаться. Для ликвидации проблемы стоит заменить неисправные узлы или устранить задиры на дисках.

И еще одна частая проблема — подтекание «тормозухи» из основного или рабочего цилиндра. Устранить неполадку можно после того, как будет найдено место протечки. Неисправные узлы меняют на новые, не забывая прокачивать гидропривод.

Разновидности сцеплений

Выяснив, из чего состоит сцепление автомобиля, водителю стоит изучить разновидности сцеплений.

Сухое сцепление работает на основе силы трения, которая появляется при взаимодействии сухих поверхностей. Это создает надежную связь между коробкой передач и двигателем. В машинах с МКПП чаще всего используют сухое однодисковое сцепление. Однако также существует мокрое сцепление, которое предполагает работу трущихся элементов в масляной «ванне». Данная схема создает плавное соприкосновение дисков. Чаще всего она применяется на роботизированных коробках передач, имеющих двойное сцепление. Гидравлический привод управляется электроникой. Такая конструкция очень надежна, но дорогая по стоимости.

Существует также сухое двухдисковое сцепление, которое имеет два ведомых диска и промежуточную проставку. По сравнению с другими видами, эта схема проще «мокрой» и часто применяется на грузовых авто и машинах с мощными моторами.

Сцепление двухмассового маховика состоит из частей, связанных с одной стороны с «движком», а с другой стороны с ведомым диском. Эти элементы обладают свободным ходом и соединены пружинами. Конструкция включает в себя опцию гашения колебаний.

Керамическое и металлокерамическое сцепление

Керамическое и металлокерамическое сцепление создано специально для любителей экстремальной езды. Если установить керамику на мощный двигатель, то можно стартовать с пробуксовкой и ездить так, что резина будет сожжена. Металлокерамическое сцепление также выдерживает серьезные нагрузки.

Диски для них изготавливают из сырья с добавлением углеродистого волокна. Срок жизни таких дисков в 5 раз дольше, чем обычных. Они справляются с механическими и температурными нагрузками.

Новые разработки

Что касается новых разработок, то компания Ниссан думает над полным исключением механики между рулем и колесами. Все это заменит электроника, работающая по системе «steer-by-wire» (управление по проводам). Также продолжается работа над производством маховиков с маятниковой системой. При добавлении дополнительных деталей должно произойти улучшенное гашение колебаний. Детали размещают либо внутри, либо снаружи маховика. Немецкие производители уже выпустили несколько образцов.

Заключение

Таким образом, можно сделать вывод, что сцепление, как деталь автомобиля, постоянно совершенствуется. Каждый тип имеет свои отличительные черты, поэтому водитель должен иметь понятие, какой вид сцепления установлен в его машине и как правильно его эксплуатировать.

Выбрать инструктора:

• Автоинструктор Яков
• Автоинструктор Юрий
• Автоинструктор Алексей
• Автоинструктор Екатерина
• Автоинструктор Светлана
• Автоинструктор Светлана
• Автоинструктор Виктор
• Автоинструктор Анатолий
• Автоинструктор Юлия
• Автоинструктор Алексей

Отзывы:

Все отзывы

Что такое центробежная муфта? — Детали, работа, преимущества

31 мая 2023 г. по RS

Узнайте о принципе работы, преимуществах и недостатках центробежной муфты . Откройте для себя различные части этого сцепления и их функции, а также узнайте об общих областях применения этого типа сцепления в различных отраслях».

Что такое центробежная муфта? Схема

Это тип муфты, которая использует центробежную силу для соединения двух концентрических валов, при этом ведущий вал находится внутри ведомого вала. Полностью центробежный тип сцепления полностью исключает пружины и полагается только на центробежную силу, которая создает необходимое давление для удержания сцепления во включенном положении.

⭐ Теперь читайте больше блогов
Что такое полуцентробежное сцепление?

Части центробежного сцепления

1. Колодки сцепления могут перемещаться радиально наружу и удерживаются в этом положении пружиной.
2. Направляющая или паук: держите обувь и направляйте ее движение.
3. Пружины используются для зацепления и расцепления башмака с барабаном под действием центробежной силы.
4. Фрикционная накладка: Фрикционная накладка крепится к внешней поверхности ведущего башмака.
5. Барабан сцепления соединен с ведомым звеном.

⭐ Теперь читайте больше блогов
Что такое конусная муфта?

Конструкция центробежного сцепления

Муфта состоит из одного ведущего и одного ведомого элементов. Кроме того, крестовина или направляющая, содержащая тормозные колодки и пружину, составляет приводной элемент.

Ведомый орган сцепления, имеющий на внутренней поверхности фрикционные накладки, изготавливается в различных исполнениях в соответствии с требованиями. Кроме того, коленчатый вал двигателя соединяет ведущий элемент, а трансмиссия транспортного средства соединяет ведомый элемент.

⭐ Читать дальше Блоги
Что такое многодисковое сцепление?

Принцип действия Центробежная муфта

Работает по принципу центробежной силы, что означает, что когда скорость двигателя достигает определенного числа оборотов в минуту (количество оборотов в минуту), внутри муфты создается достаточно центробежной силы, что приводит к ее включению и передаче мощности двигателя. На более низких скоростях он отключается, чтобы остановить передачу мощности.

⭐ Теперь Читать больше блогов
Что такое однодисковое сцепление?

Работа центробежной муфты

Эта муфта работает по прямому принципу. Поскольку приводной элемент вращается вместе с коленчатым валом двигателя, он создает достаточную центробежную силу на тормозных колодках, когда скорость двигателя достигает заданных оборотов в минуту.

Следовательно, башмаки выталкиваются наружу от центра и соединяются с фрикционной накладкой ведомого элемента, который создает трение и передает мощность. Когда скорость двигателя достигает желаемых оборотов, муфта включается сама, устраняя необходимость в ручном приводе.

Кроме того, регулировка числа оборотов сцепления является относительно простым процессом. Как упоминалось ранее, пружина играет решающую роль в определении числа оборотов сцепления.

Заменив пружину на более жесткую или мягкую, можно соответствующим образом отрегулировать число оборотов зацепления. Если требуется более высокое число оборотов в минуту, используется более жесткая пружина, а более мягкая пружина используется для уменьшения числа оборотов в минуту.

Преимущества Центробежной муфты

1. Низкая цена из-за меньшего количества компонентов и простой конструкции.
2. Простота в эксплуатации.
3. Не требует отдельного механизма управления, такого как педаль сцепления и т. д.
4. Требуется меньше обслуживания.

Недостатки Центробежного сцепления

1. Передача мощности ограничена из-за проскальзывания колодок.
2. Нельзя использовать для передачи большого крутящего момента.
3. Всегда будут потери мощности из-за трения и проскальзывания.
4. Проблема перегрева из-за быстрого включения во время работы.

Применение s Центробежного сцепления

1. Это сцепление используется в автоматической трансмиссии.
2. Используется в скутерах, мопедах и картингах.
3. Используется в бензопилах, газонокосилках, текстильной промышленности и т. д.

Часто задаваемые вопросы ‘s Что такое сцепление?

Муфта представляет собой механическое устройство, выполняющее важную функцию передачи вращательного движения или крутящего момента от ведущего вала к ведомому валу. Фактически, это неотъемлемая часть любого транспортного средства или машины, в которой используется двигатель внутреннего сгорания.

Что такое центробежная муфта?

Кроме того, сцепление обычно используется в небольших двигателях, где сцепление автоматически включается и выключается при изменении частоты вращения двигателя. Этот тип сцепления особенно полезен в таких устройствах, как бензопилы, газонокосилки, картинги и другие подобные транспортные средства. Кроме того, муфта предназначена для обеспечения плавного включения и выключения ведущего и ведомого валов, что приводит к меньшему износу компонентов.

Что делает центробежная муфта?

Основное назначение этой муфты – задействовать двигатель с нагрузкой, которая ускоряется. Он использует центробежную силу для вращения карданного вала и действует как трансмиссия, активируемая увеличением оборотов двигателя.

Сколько л.с. может выдержать центробежная муфта?

Кроме того, Noram Centrifugal-Clutch является идеальным выбором для приложений, где требуется переменная скорость и контролируемая передача мощности.

Что такое центробежная муфта Noram?

Кроме того, Noram Centrifugal-Clutch отличается надежной и не требующей технического обслуживания конструкцией, что делает его идеальным выбором для различных промышленных применений. Кроме того, он изготовлен из высококачественных материалов, что обеспечивает долговечность и долговечность.

Если вам понравилась статья, то не забудьте поделиться ею с любимым человеком. ❤️ Пожалуйста, прокомментируйте ниже, чтобы дать ценный отзыв, и свяжитесь с нами по любым вопросам.

🙏

Фрикционные муфты: принцип работы, компоненты, применение компоненты, передающие крутящий момент и мощность между двумя вращающимися валы. Они широко используются в различных областях, включая автомобили, промышленное оборудование и электроинструменты. Фрикционы работают по принципу силы трения, когда две поверхности с разными коэффициентами трения прижимаются друг к другу для передачи крутящего момента с одного вала на другой.

Фрикционные муфты PDF (скачать примечания GATE)

Фрикционные муфты бывают различных типов, например конусные, пластинчатые и центробежные, и их выбор зависит от требований применения. Конусные муфты обычно используются в автомобильных трансмиссиях, а дисковые муфты используются в промышленном оборудовании. Центробежные муфты часто используются в небольших двигателях и электроинструментах.

Загрузить формулы для машиностроения GATE — двигатель IC

Содержание

• 1. Что такое фрикционные муфты?
• 2. Принцип работы фрикционных муфт
• 3. Компоненты фрикционных муфт
• 4. Применение фрикционных муфт
• 5. Преимущества фрикционных муфт
• 6. Недостатки фрикционных муфт 900 29

Читать полностью

Что фрикционные муфты?

Принцип работы фрикционной муфты включает в себя два основных компонента: ведущий элемент и ведомый элемент. Ведущий элемент обычно соединен с коленчатым валом двигателя, а ведомый — с валом коробки передач. Ведущий элемент прижимается к ведомому с помощью пружин или гидравлического давления, создавая силу трения между двумя поверхностями. Затем эта сила трения позволяет передавать крутящий момент от ведущего элемента к ведущему элементу, тем самым передавая мощность между двумя валами.

Фрикционные муфты являются важными компонентами, которые играют решающую роль в правильном функционировании различных механических систем. Понимание различных типов фрикционных муфт, их принципа работы и областей применения может помочь людям выбрать муфту, соответствующую их конкретным потребностям. В следующих разделах мы рассмотрим эти темы более подробно, предоставив исчерпывающее руководство по фрикционным муфтам.

Принцип работы фрикционных муфт

Фрикционные муфты используются для включения и выключения силовой передачи между двигателем и коробкой передач. Принцип работы фрикционов заключается в преобразовании вращательного движения в поступательное и обратно. При нажатии на педаль сцепления выжимной подшипник перемещается вперед, что приводит к расцеплению дисков сцепления. Это приводит к тому, что диск сцепления отделяется от маховика и нажимного диска, прерывая поток мощности между двигателем и трансмиссией. Это называется отключенным состоянием.

Когда педаль сцепления отпущена, нажимной диск давит на диск сцепления, который прижимает его к маховику. Возникающая в результате сила трения передает энергию вращения от двигателя к трансмиссии, позволяя транспортному средству двигаться. Это называется вовлеченным состоянием. Величину давления, создаваемого нажимным диском, можно регулировать с помощью педали сцепления. Это позволяет водителю изменять мощность, передаваемую от двигателя к трансмиссии, которая, в свою очередь, регулирует скорость автомобиля. Фрикционные муфты могут быть изготовлены из различных материалов, таких как керамика, органические или металлические, в зависимости от предполагаемого использования и области применения. Выбор материала может повлиять на производительность, долговечность и срок службы сцепления.

Компоненты фрикционных муфт

Фрикционные муфты обычно используются в различных машинах и автомобилях для передачи крутящего момента от одного компонента к другому. К основным компонентам фрикционной муфты относятся:

Маховик

Маховик представляет собой тяжелый диск, накапливающий энергию вращения и помогающий сглаживать передачу мощности от двигателя. Он соединен с коленчатым валом двигателя и обеспечивает вращающуюся массу, необходимую для плавного включения сцепления.

Диск сцепления

Диск сцепления является основным фрикционным элементом сцепления. Он зажат между маховиком и нажимным диском и обычно изготавливается из материала с высоким коэффициентом трения, такого как керамика, органика или металл. Когда сцепление включено, диск сцепления прижимается к маховику, и возникающая сила трения передает мощность на трансмиссию.

Нажимной диск

Нажимной диск представляет собой подпружиненный компонент, который оказывает давление на диск сцепления, который, в свою очередь, передает крутящий момент на коробку передач. Когда педаль сцепления отпущена, нажимной диск входит в зацепление и прижимает диск сцепления к маховику, обеспечивая передачу мощности.

Выжимной подшипник

Выжимной подшипник представляет собой небольшой подшипник, который упирается в пальцы нажимного диска для выключения сцепления. Когда педаль сцепления нажата, выжимной подшипник перемещается вперед и ослабляет давление на нажимной диск, позволяя сцеплению выключиться.

Крышка сцепления

Крышка сцепления представляет собой металлический корпус, закрывающий нажимной диск и диск сцепления. Он защищает компоненты сцепления от повреждений, а также помогает поддерживать их в чистоте.

Направляющий подшипник/втулка

Этот подшипник устанавливается между двигателем и коробкой передач и помогает поддерживать первичный вал коробки передач.

Применение фрикционных муфт

Фрикционные муфты находят применение в различных механических системах, от автомобилей до промышленного оборудования и электроинструментов. Вот некоторые распространенные области применения фрикционных муфт:

1. Автомобили: Фрикционные муфты используются в трансмиссии автомобилей для включения и отключения передачи мощности двигателя на колеса. Педаль сцепления при нажатии разъединяет диски сцепления, отключая двигатель от трансмиссии и позволяя переключать передачи.

2. Промышленное оборудование: Фрикционные муфты используются в промышленном оборудовании, таком как печатные машины, конвейерные системы и станки, для зацепления и расцепления вращающихся валов. Они обеспечивают бесперебойную работу и предотвращают повреждение оборудования.

3. Электроинструменты: Фрикционные муфты используются в электроинструментах, таких как дрели и шуруповерты, для предотвращения чрезмерного затягивания крепежных деталей. Муфта отключает двигатель от выходного вала при достижении желаемого крутящего момента, предотвращая повреждение крепежа или перегрузку инструмента.

4. Сельскохозяйственное оборудование: Фрикционные муфты используются в сельскохозяйственном оборудовании, таком как тракторы и зерноуборочные комбайны, для включения и выключения передачи мощности. Это позволяет оператору переключать передачи, регулировать скорость и управлять движением машины.

5. Морское применение: Фрикционные муфты используются в судостроении, например, на катерах и кораблях, для включения и выключения передачи мощности двигателя на гребной вал. Это позволяет контролировать скорость и маневренность судна.

В заключение следует отметить, что фрикционные муфты имеют множество применений в различных механических системах, и их эффективная работа необходима для правильного функционирования этих систем. Понимание требований конкретного применения и выбор соответствующего типа фрикционной муфты имеет решающее значение для достижения оптимальной производительности и надежности.

Загрузить формулы для машиностроения компании GATE – Теплопередача

Преимущества фрикционных муфт

Фрикционные муфты имеют ряд преимуществ, которые делают их важным компонентом многих механических систем. Вот некоторые из этих преимуществ:

1. Плавное зацепление и отключение: Фрикционные муфты могут плавно включаться и выключаться, обеспечивая бесперебойную работу и точное управление передачей мощности. Эта функция особенно полезна, например, в автомобилях, где плавное переключение передач имеет решающее значение для комфорта и безопасности водителя.

2. Высокий крутящий момент: Фрикционные муфты могут передавать высокий крутящий момент и мощность между ведущими и ведомыми элементами. Это делает их подходящими для приложений, требующих передачи высокой мощности, таких как промышленное оборудование и автомобили большой грузоподъемности.

3. Компактный размер: Фрикционы имеют относительно небольшие размеры, что позволяет легко устанавливать их в ограниченном пространстве. Эта функция особенно полезна в приложениях с ограниченным пространством, например, в небольших двигателях и электроинструментах.

4. Низкие эксплуатационные расходы: Фрикционные муфты требуют минимального обслуживания, что делает их экономичным решением для передачи мощности. При правильной установке и эксплуатации фрикционы могут служить долгие годы без необходимости капитального ремонта или замены.

5. Универсальность: Фрикционные муфты бывают разных типов и конструкций, что делает их подходящими для различных областей применения. Будь то автомобили, промышленное оборудование или электроинструменты, существует конструкция фрикционной муфты, которая может удовлетворить конкретные потребности приложения.

В целом, фрикционные муфты обладают рядом преимуществ, которые делают их отличным выбором для передачи мощности в различных механических системах. Понимание этих преимуществ может помочь людям в выборе подходящей фрикционной муфты для их конкретных потребностей.

Загрузить формулы для GATE Машиностроение — Промышленное проектирование

Недостатки фрикционных муфт

Хотя фрикционные муфты обладают многими преимуществами, они также имеют несколько недостатков, которые необходимо учитывать при их выборе для применения. Вот некоторые из основных недостатков фрикционов:

1. Износ: Сила трения между двумя поверхностями сцепления приводит к постепенному износу, что может повлиять на производительность и срок службы сцепления. Со временем диски сцепления могут стать тонкими и изношенными, что снижает их способность захватывать и передавать крутящий момент.

2. Выделение тепла: Силы трения выделяют тепло, а чрезмерное тепло может привести к проскальзыванию сцепления, снижая его эффективность. В крайних случаях чрезмерный нагрев может привести к деформации или даже плавлению дисков сцепления, что приведет к полному выходу сцепления из строя.

3. Техническое обслуживание: Фрикционные муфты требуют периодического обслуживания, включая осмотр и замену изношенных компонентов, таких как диски сцепления и пружины. Невыполнение планового технического обслуживания может привести к преждевременному выходу из строя сцепления.

4. Удар сцепления: Внезапное включение фрикционной муфты может вызвать удар по трансмиссии, что приведет к износу и повреждению других компонентов, таких как шестерни и подшипники.

5. Ограниченный крутящий момент: Фрикционные муфты имеют ограниченный крутящий момент, что может ограничить их полезность в приложениях с высоким крутящим моментом. В таких случаях более подходящими могут быть альтернативные типы сцепления, такие как гидравлические или электромагнитные.

В целом, хотя фрикционные муфты имеют много преимуществ, они также имеют несколько недостатков, которые необходимо тщательно учитывать при их выборе для применения. Надлежащее техническое обслуживание, тщательный выбор соответствующего типа сцепления и эффективное рассеивание тепла могут помочь смягчить некоторые из этих недостатков и продлить срок службы сцепления.

Получите полную информацию о шаблоне экзамена GATE, отсечении и всем, что связано с ним, на официальном канале YouTube BYJU’S Exam Prep.

Ежедневные бесплатные уроки по APP и Youtube, инженерные вакансии, бесплатный PDF и многое другое. Присоединяйтесь к нашей группе Telegram Присоединяйтесь сейчас.

Часто задаваемые вопросы о фрикционных муфтах

• Каковы распространенные типы фрикционных муфт?

  Фрикционные муфты бывают различных типов, включая конические муфты, дисковые муфты и центробежные муфты. Конусные муфты используются в автомобильных трансмиссиях, пластинчатые муфты используются в промышленном оборудовании, а центробежные муфты используются в небольших двигателях и электроинструментах.

• Как работает фрикционная муфта?

  Принцип работы фрикционной муфты включает в себя два основных компонента: ведущий элемент и ведомый элемент. Ведущий элемент соединен с коленчатым валом двигателя, а ведомый элемент соединен с валом коробки передач. Ведущий элемент прижимается к ведомому с помощью пружин или гидравлического давления, создавая силу трения между двумя поверхностями.

• Каково применение фрикционных муфт?

  Фрикционные муфты широко используются в различных устройствах, включая автомобили, промышленное оборудование, электроинструменты и морские силовые установки. Они используются для управления скоростью и крутящим моментом выходного вала и защиты системы от перегрузок.

• Чем отличается сухое сцепление от мокрого?

  Сухое сцепление работает без смазки, а мокрое сцепление работает с маслом или другими смазочными материалами.

  No related posts.
