Современные транспортные средства оснащаются различными электронными блоками и технологичными узлами, контроль за работой которых осуществляется при помощи соответствующих индикаторов. Для того чтобы понять состояние систем и возможные неполадки, необходимо знать обозначение значков на панели приборов. Рассмотрим основные символы, их работу и расшифровку.

Общие сведения

На щитке размещена масса лампочек, которые могут отличаться незначительно в зависимости от марки и типа авто. Они служат для информирования водителя о различных изменениях в основных системах машины. Точное обозначение значков на панели приборов можно узнать из сервисного мануала, прилагаемого к конкретному авто.

Стоит отметить, что индикаторные лампы – это максимально простой способ для выявления всех возможных поломок. Индикаторы подскажут о неисправностях в работе силового агрегата, тормозной системы, аккумуляторной батареи и так далее. С развитием технологического оснащения транспортных средств количество датчиков также возросло. Наряду с дополнительными показаниями индикаторы приобретают более привлекательную и оцифрованную конфигурацию.

Цветовые обозначения значков на приборной панели

Знаки на панели приборов сигнализируют различными колерами. Красный цвет чаще всего символизирует возникновение серьезных неисправностей или говорит о нарушении в работе систем безопасности авто. Также красная символика часто используется как напоминание о включении стояночного тормоза.

Расцветка оранжевого или желтого оттенка напоминает о том, что определенный узел или элемент нуждается в ремонте или срочном техническом обслуживании. В этом случае необходимо в предельно короткий срок обратиться в сервисный центр для диагностики и уточнения типа неисправности.

Зеленый и синий цвет информируют владельца машины о нормальной работе узлов и агрегатов. Далее рассмотрим детальнее обозначение значков на панели приборов.

Основная символика

Лампочка-индикатор в виде красного кружка с восклицательным знаком в середине свидетельствует о том, что включен стояночный тормоз. Если этот символ появляется во время движения, это может говорить о неисправности в тормозном узле.

Датчик с красным символом шкалы термометра свидетельствует о повышенной температуре мотора, аналогичное изображение синего колера – о непрогретом двигателе. В первом случае необходимо остановить транспортное средство и проверить хладагент на предмет закипания, мотор при этом не глушится. Мигающая лампа свидетельствует о неполадках в проводке.

Масленка красного цвета на индикаторе с каплей масла возле носика – недостаток моторной жидкости, показания могут заменяться или дублироваться надписями Oil Level или Oil Min.

Символическое изображение аккумулятора красного цвета говорит о снижении уровня напряжения в электроцепи. Также этот индикатор оповещает о нарушении работы генератора либо других проблемах в электрике.

Системы безопасности

Ниже приведено обозначение значков на панели приборов «Приоры» и многих других автомобилях похожего класса.

• Треугольник красного цвета с восклицательным знаком внутри – напоминание о незакрытой двери или минимальном уровне моторной жидкости.
• Аналогичный символ желтого колера – некорректная работа узла контроля стабильности авто.
• Индикатор подушек безопасности красного цвета в виде сидящего человечка и шара перед ним говорит о поломке устройства или излишнем натяжении ремня. Неисправность необходимо срочно устранять, поскольку механизм может сработать самопроизвольно.
• Датчик с желтыми буквами PCS – блок подушек безопасности не активен.
• Зеленое или красное изображение ключа – включение иммобилайзера или сигнализации. Если символ не появляется после активации «противоугонки», ее работоспособность следует проверить.
• Красный гаечный ключ – обозначение на приборной панели, свидетельствующее о нарушении работы трансмиссии.
• Шестеренка красного колера с восклицательным знаком внутри – поломка сигнализации.
• Руль и рядом красный восклицательный знак – неисправность ГУР или ЭУР.

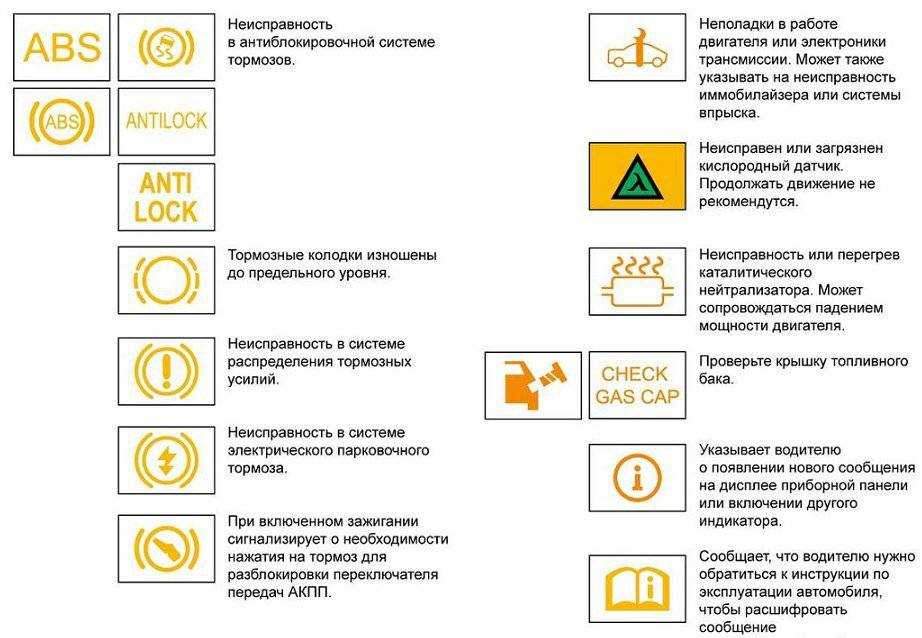

Датчики желтого цвета

Среди этих типов значков на приборной панели автомобиля можно отметить следующие символы:

• ABS в кружочке – нарушение в работе системы или ее полное отключение. Если сигнал высвечивается после включения зажигания и пропадает – узел работает нормально.
• Круг, внешняя сторона которого обрамлена прерывистыми линиями, – износ тормозных колодок.
• Символ двигателя с надписью CHECK – нарушение в работе силового агрегата.
• Аналогичное изображение с черной стрелкой, стремящейся вниз – снижение уровня мощности мотора.
• Прямоугольник, на нижней части которого изображено волнообразное движение – нехватка антифриза в системе.
• Буквы АТ – требуется проверка отдельных элементов трансмиссии.
• Надпись Nightview – не работает система ночного видения.

Датчики управления и контроля

Следующие обозначения значков на панели приборов:

• Индикатор с терминами зеленого и желтого цвета Active Track и TCS Off – активирована система пробуксовки, зеленые символы – работа в нормальном режиме, желтые буквы – наличие сбоев.
• Графическое изображение автомобиля, поднимающегося на возвышенность зеленого колера – подсказка водителю о движении на спуске или подъеме.
• Желтые надписи ESP и BAS – включение поддержки аварийного торможения.
• KDSS – нарушение в работе кинетической стабилизации подвески.

Система устойчивости

Указанные далее обозначения на приборной панели высвечиваются желтым цветом:

• Символ автомобиля на извилистой дороге – отключение блока стабилизации транспортного средства. Значки могут заменяться или дублироваться надписями VDC Off, DSC Off.
• Символ колеса со стрелкой и фрагментом дорожного полотна – некорректная работа элемента антипробуксовочной системы.
• Машина, рядом с которой изображен гаечный ключ – нарушение в работе системы противоскольжения.
• Черный символ авто на извилистой дороге и желтом фоне – транспортное средство движется по сколькому участку, узел противоскольжения работает нормально.

Специальные значки на приборной панели автомобиля

Ниже указана расшифровка индикаторов и ламп, связанных с функциональностью автомобиля.

• Лампа с изображением автомобиля желтого колера, над крышей которого двухсторонняя стрелка – перебои с мощностью силового агрегата.
• Символ ключа – красный элемент (электронного ключа нет), зеленое изображение – он есть.
• Зеленая надпись Cruise – работает круиз-контроль. Мигающий символ говорит о неполадках в этой системе.
• Буква Р с отходящими лучами к треугольнику – зеленый цвет указывает на нормальное функционирование парктроника, желтый символ – датчик работает некорректно.
• Желтая «снежинка» – АКПП работает на повышенных передачах.
• Оранжевый прямоугольник с входящими в него извилистыми стрелками – активирован обогрев заднего стекла.
• Надпись CK SUSP – БК обнаружил нарушения в одном из элементов подвески.
• Значки и обозначения панели приборов в виде надписей 4×4 High свидетельствуют о включении четырех ведущих колес, а желтый AWD говорит о том, что полный привод не может быть активирован по каким-либо причинам.
• VGRS красного цвета – неполадки в функционировании системы управления.

Освещение

Далее указаны обозначения значков панели приборов «Приоры», связанные с работой осветительных элементов.

• Зеленая символическая фара с лучами – фонари работают в нормальном режиме.
• Аналогичное изображение с восклицательным знаком внутри – неполадки в работе внешних фар.
• Синий элемент в виде фонаря с прямыми лучами – активирован дальний свет.
• Аналогичный символ зеленого цвета с надписью Auto – работает функция переключения осветительных ламп.
• Желтый фонарь с лучами, уходящими вниз и стрелками – ошибки в функционировании механизма регулировки световых элементов.
• Символ автомобиля желтого цвета (вид сверху) с исходящим световым потоком от задних фар – неполадки в электрической цепи или стоп-сигналах.
• Два встречных зеленых символа фар с лучиками – включены габаритные огни.

Особенности дизельных авто

На моделях с дизельным мотором встречаются следующие обозначения значков на приборной панели автомобиля:

• Символ скрученной проволоки с двух сторон – горящий красным цветом значок говорит о том, что необходимо проверить свечи зажигания.
• Схематическое отображение бензиновой колонки желтого цвета и капель рядом – присутствует конденсат в топливной системе.
• Оранжевая надпись T-Belt – если горит после пуска мотора, необходимо срочно заменить ремень ГРМ.
• Прямоугольник желтого колера, внутри которого диаграмма – БК нашел в дизеле излишек влаги.
• Желтый или красный символ фильтра, наполовину закрашенный — нормальный или забитый сажевый фильтр.

Знаки на панели приборов

Главная » Блог » Знаки на панели приборов

Что хочет сказать автомобиль: расшифровка значков на панели приборов

Автомобили Знаки Лайфхаки Символы

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка. Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем. Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

© DepositPhotos

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

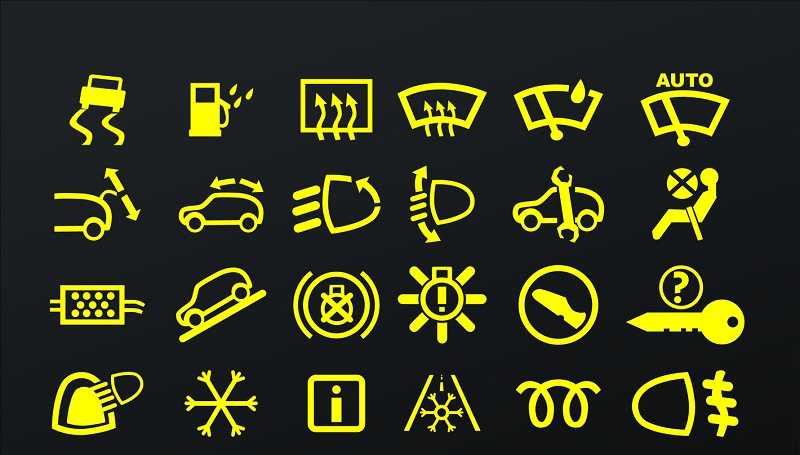

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

1. Красные значки Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.

   © DepositPhotos

2. Желтые значки Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.
   © DepositPhotos

3. Зеленые значки Информируют о сервисных функциях автомобиля и их активности.

   © DepositPhotos

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

© DepositPhotos

1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
2. Предупреждение о сажевом фильтре.
3. Включен режим экономии топлива.
4. Фары дальнего видения включены.
5. Противотуманные фары включены (передние).

   © DepositPhotos

6. Адаптивные передние фары.
7. Фары ближнего света.
8. Противотуманные фары включены (задние).
9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
10. Датчик дождя и света.
11. Не обнаружен электронный ключ.
12. Ключ не обнаружен.
13. Батарея ключа нуждается в замене.
14. Загрязнение воздушного фильтра.
15. Значок включенных фар.

    © DepositPhotos

16. Не работает стоп-сигнал.
17. Не работает несколько фар.
18. Неисправность ручного тормоза.
19. Неисправность автоматической коробки передач.
20. Индикатор включения наружного освещения.
21. Ремень безопасности не пристегнут.
22. Неисправность.
23. Подушка безопасности деактивирована.
24. В случае ДТП воздушные подушки не сработают.

    © DepositPhotos
25. Система помощи при парковке.
26. Неисправность топливного фильтра.
27. Низкий уровень жидкости стеклоомывателя.
28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
29. Предупреждение прицепного устройства.
30. Низкий уровень топлива.
31. Вода в топливном фильтре.
32. Неисправность антиблокировочной системы тормозов.
33. Символ износа тормозных колодок.

    © DepositPhotos

34. Значок включенного круиз-контроля.
35. Круиз-контроль не работает.
36. Неисправность усилителя рулевого управления.
37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
38. Необходимо разблокировать коробку передач нажатием педали тормоза.
39. Нажми педаль сцепления.
40. Индикация работы свечи накаливания.
41. Смена полосы движения.
42. Перегрев катализатора.
43. Повышенная температура в двигателе.

    © DepositPhotos

44. Индикатор информационного сообщения.
45. Включены поворотные сигналы.
46. Неисправность крыши в кабриолете.
47. Открыт капот.
48. Низкая скорость автомобиля / система помощи спуска с горы.
49. Опасное сокращение дистанции.
50. Неисправность заднего спойлера.
51. Индикатор, предупреждающий об отрицательной температуре на улице.
52. Мороз на улице.
53. Амортизаторы подвески неисправны.
54. Предупреждение пневматической подвески.

    © DepositPhotos

55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
56. Блокировка рулевой колонки.
57. Обогрев заднего стекла.
58. Датчик дождя.
59. Неполадка двигателя.
60. Автоматическое очищение лобового стекла.
61. Система стабилизации отключена.
62. Обогрев лобового стекла.
63. Низкое давление подачи масла.
64. Багажник открыт.

    © DepositPhotos

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Расскажи нам в комментариях, знаешь ли ты о значениях символов на панели приборов. А также поделись полезной статьей со своими друзьями в соцсетях!

Фото на превью depositphotos.

Значения значков на приборной панели авто

Вам знакома такая ситуация: на приборной панели вдруг начинает мигать какой-то символ, которого вы никогда раньше не видели? И вы понятия не имеете, что он означает?

Спрашивать как-то неудобно, да и не у кого. Срочно ли это? Можно ли отложить до завтра? Может, вызвать экстренную помощь?

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

9. Зимний режим.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

12. Мороз.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

43. Неисправность.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

Полная расшифровка всех значков панели приборов авто

В последнее время современные транспортные средства стали более технологичными, они оснащаются множественными датчиками и электроприборами при производстве. Соответственно, автолюбителям порой бывает сложно разобраться в том, что за значок появился на приборной панели и о чем он хочет сказать автомобилисту. В этой статье мы предлагаем вам узнать обозначение значков на панели приборов.

Есть огромное количество сигнальных лампочек на щитке приборов, которые являются специфическими для определенных моделей авто и несут в себе определенные обозначения. О назначении таких индикаторов можно узнать из сервисного мануала к автомобилю, мы же рассмотрим наиболее распространенные сигналы, их изображение и значение.

Лампочки индикаторов на контрольном щитке представляют собой наиболее простой способ, благодаря которому автомобилист может узнать обо всех возможных поломках. Благодаря лампочкам водитель может узнать о неполадках в работе двигателя автомобиля, аккумулятора, тормозной системы и т.д. То есть именно световые индикаторы позволяют быть в курсе работы всех узлов транспортного средства. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, и сегодня они имеют более привлекательный и оцифрованный вид. Само значение индикаторов, как, собственно, и их наличие, довольно разнообразное.

Видео про индикацию приборной панели

Цвет

Цвета, которые имеют значки на приборной панели:

1. Красный цвет символов свидетельствует о возможных серьезных неисправностях либо же нерешенным вопросом безопасности транспортного средства. Кроме того, символы красного цвета часто используются в качестве напоминаний, к примеру, о включении стояночного тормоза.
2. Оранжевая или желтая расцветка индикаторов говорит о том, что тот или иной узел или механизм транспортного средства нуждается в обслуживании и даже ремонте. Как показывает практика, в большинстве случаев, когда оранжевый символ мигает, водителю необходимо максимально быстро обратиться за помощью к специалисту или произвести диагностику узла.
3. Зеленый или синий цвета обычно применяются только для того, чтобы проинформировать водителя о том, что функция активирована и все работает нормально. В принципе, на этом можно закончить этот пункт и перейти к расшифровке. Следует начать с более важных и серьезных индикаторов и обозначений.

Видео о значении контрольных ламп на панели приборов

Основные символы

Значок	Обозначение
	Лампочка с восклицательным знаком или надписью Brake обозначает, что на автомобиле включен ручной тормоз. Однако, если индикатор появился во время движения, то он может свидетельствовать о неполадках в работе тормозной системы.
	Если индикатор красный, то это говорит об очень высокой температуре двигателя. При его появлении необходимо остановиться и проверить, не кипит ли охлаждающая жидкость, при этом двигатель авто лучше не глушить. Если лампочка мигает, то проблемы могут быть в проводке. Если значок горит синим цветом, это свидетельствует о том, что силовой агрегат еще не прогрет. Такой индикатор всегда появляется при пуске холодного двигателя. Не рекомендуется эксплуатация мотора при повышенных нагрузках, на высоких оборотах, пока этот индикатор не пропадет.
	Обозначает снижение уровня давления моторной жидкости, также может говорить о ее недостатке.
	Красный значок аккумулятора сигнализирует о падении уровня напряжения в электроцепи авто. Кроме того, в некоторых случаях такие лампочки появляются в результате того, что некорректно стал работать генератор или в электрике есть другие проблемы. Низкий заряд аккумулятора. Иногда решение зарядить аккумулятор помогает.

Лампочки систем безопасности

Значок	Что значит
	При включении такой лампы на приборной панели также должен появиться текст. Как правило, данный значок используется для напоминаний, к примеру, о незакрытой двери или необходимости замены моторной жидкости.
	Такой индикатор используется редко, но он говорит о некорректной работе системы контроля стабильности машины. Авто желательно как можно быстрее отвезти на СТО.
	Лампы подушек безопасности говорит о возможном отсутствии контакта либо поломке устройства преднатяжителя ремешка. При появлении этих значков можно ожидать того, что подушка сработает в любой момент.
	Неисправность в работе подушек безопасности переднего пассажира. Если автомобиль не попадал в дорожно-транспортное происшествие, то эти индикаторы могут указывать на поломку датчиков системы. Нужно проверить контроллеры и их проводку.
	Значок системы пассивной безопасности. Символ указывает на то, что на переднем пассажирском кресле находится ребенок или человек с небольшим весом. В результате этого в случае аварии подушки безопасности могут не сработать.
	Индикатор обозначает, что система боковых подушек безопасности не активна. Неисправность устройства может быть связана с переворотом корпуса автомобиля или отказом в работе контроллера системы. Выход из строя датчика часто связан с эксплуатацией авто по бездорожью и воздействием вибрации на регулятор.
	Выход из строя системы предаварийной безопасности.
	Эти значки появляются при включении иммобилайзера или сигнализации. Если индикатор не загорается после включения противоугонной систему, нужно проверить ее работоспособность.
	Возможная причина неисправности может заключаться в перегреве трансмиссионной жидкости. Такое часто происходит при использовании изношенного расходного материала или масла, несоответствующего стандарту коробки передач. Для устранения проблемы потребуется замена жидкости. Причина может состоять также в поломке самой трансмиссии или программной неисправности блока управления коробкой.
	Значение индикатора может отличаться в зависимости от марки и модели транспортного средства. Подробную расшифровку следует уточнить в сервисной документации.
	Выход из строя сигнализации.
	Этот индикатор может появиться вместо значка с гаечным ключом. Такой значок более актуален для спортивных автомобилей, он сообщает о некорректной работе одно из механизмов коробки передач. Иногда лампа появляется при повышенном уровне температуры трансмиссионной жидкости.
	Неисправность ГУР или ЭУР. Нужно произвести более тщательную диагностику.
	Индикатор поднятого стояночного тормоза. Появляется всегда при включении «ручника» на авто с активированным зажиганием или заведенным двигателем. Если значок горит при опущенном ручном тормозе, это может свидетельствовать о неисправности датчика или его контакта.
	Недостаток уровня тормозной жидкости, следует долить.
	Некорректная работа системы ABS или ее полное отключение. Если проявляется при включении зажигания и исчезает после запуска мотора, то с системой все в порядке.
	Свидетельствует об износе тормозных колодок.
	Индикатор поломки системы распределения тормозного усилия на колеса транспортного средства.
	Выход из строя или некорректная работа электрического ручного тормоза. Возможна неисправность привода «ручника».
	Индикатор указывает на то, что перед активацией передачи трансмиссии необходимо выжать педаль тормоза. Значок появляется только на авто с автоматическими коробками при активации системы зажигания.
	Индикатор системы контроля уровня давления воздуха в шинах автомобиля. Появляется в случае снижения рабочего параметра более, чем на 25% от номинального значения. Возможно, давление упало сразу в нескольких колесах.Причина также может заключаться в неисправности датчиков.
	Такой значок появляется при выявлении неполадок в работе двигателя автомобиля. Это может быть крутящий момент двигателя, проблема с зажиганием, составом топлива в двигателей и т.д. В любом случае, лучше лишний раз проверить двигатель автомобиля.
	Блоком управления обнаружены неполадки в работе электронной составляющей трансмиссионного агрегата или двигателя машины. Появление данного индикатора может быть обусловлено проблемами в функционировании блокиратора двигателя (иммобилайзера) либо неполадках в работе системы впрыска.
	Понижение уровня мощности двигателя. Обычно восстановить мощность двигателя можно заглушив его, и заведя через минуту.
	Проблема в работе каталитического нейтрализатора двигателя. Вероятнее всего, катализатор двигателя перегрет. Такая проблема может сопровождаться снижением мощности силового агрегата, а также некорректной работой двигателя в целом. Мощности мотора может быть недостаточно для движения в гору, возможна произвольная его остановка на светофорах или в пробках.
	Индикатор, сообщающий о том, что крышка бензобака не заперта.
	Информационный значок. Он не указывает на конкретную неполадку, а призывает автовладельца обратить внимание на другие символы приборной комбинации.
	Информационный значок. Указывает автовладельцу на необходимость поиска информации в сервисной документации к машине.
	Уровень антифриза двигателя слишком малый, нужна диагностика и долив.
	Неисправность в работе дроссельной заслонки. Требуется диагностика узла и его очистка при необходимости. Заслонка может залипнуть в открытом или закрытом положении, для устранения проблемы ее нужно смазать. Причина может быть связана с работой датчика положения узла.
	Необходимость замены моторной жидкости или плановое ТО.
	Нужно поменять воздушный фильтр автомобиля.
	Говорит о непристегнутом ремне безопасности.
	Перегретая трансмиссионная жидкость. Эксплуатация авто с такими индикаторами не допускается, поскольку это может привести к выходу из строя автоматической трансмиссии. Нужно устранить причину перегрева моторной жидкости, для этого расходный материал нужно проверить. Если в нем видны следы осадков и отложений, а также металлической стружки, то смазка подлежит замене.
	Недостаток трансмиссионного масла в АКПП, на что может указывать низкое давление. Требуется проверка уровня и если в системе наблюдается недостаток смазки, то она добавляется. Возможная причина может состоять в перегреве расходного материала или неработоспособностью одного из контроллеров трансмиссии. Коробка передач переходит в аварийный режим функционирования, в результате чего водитель сможет передвигаться только на одной передаче и на минимальной скорости.
	Поломки или некорректная работа некоторых узлов автоматической трансмиссии.
	Автоматическая трансмиссия по определенным причинам заблокирована. Возможная причина проблемы также может состоять в использовании некачественного или не соответствующего стандарту масла. Потребуется проверка жидкости и ее замена при необходимости. Причина может состоять в неисправности конструктивных элементов коробки передач, к примеру, гидротрансформатора.
	Нужно прочистить или произвести замену кислородного регулятора (лямбда-зонда).
	BSM расшифровывается как Blind Sport System и переводится как система слежения за невидимыми зонами. Неисправность связана с ее некорректным функционированием или отказом в работе. Причина проблемы может быть связана с датчиками системы или плохим питанием контроллеров.
	Не работает система ночного видения или функционирует с перебоями. Для мониторинга узел использует специальные инфракрасные контроллеры, которые могли выйти из строя. Их неисправность может быть связана с плохим контактом с электроцепью питания.
	Отключен режим overdrive.

Видео о замене лампочек на приборке ВАЗ (автор — Big Ben 87)

Дисплеи и сообщения

Как вы уже поняли, сегодня множество различных автопроизводителей используют различные символы и лампочки для обозначения той или иной информации. Информационные символы необходимо для того, чтобы водитель всегда знал, как работают те или иные узлы и каким системам в первую очередь нужно уделить внимание. Количество таких лампочек огромное множество, мы не можем рассказать обо всех из них.

Значок	Обозначение
	В том случае, если загорелись символы не красного или желтого цветов, то никаких проблем в работе авто нет. Водителю нужно только внести некоторые коррективы в вождение. Если индикатор горит желтым или красным цветом, это может сообщить о неисправностях в работе системы круиз-контроля. Возможно, один из узлов неисправен, в результате чего ее использование невозможно.

Лампочки систем контроля и управления

Символ	Значение
	Если загорелись такие лампочки, то это свидетельствует о работе антипробуксовочной системы. Зеленые индикаторы говорят, что система функционирует в нормальном режиме, желтые — о сбоях и неполадках. Индикаторы TCS и DTC напрямую связаны с функционированием тормозной либо системы подачи горючего, если в них имеется неисправность.
	Данные индикаторы указывают на работу системы подъема и спуска с горы, поддержания постоянной скорости. Появление значков может указывать на поломки в работе системы или состояние транспортного средства в определенный момент.
	Значок систем ESP или DSC. Сообщает о функционировании дифференциала с электронной блокировкой с неполадками, а также о неисправностях в работе антипробуксовочной системы.
	Общий индикатор неисправности для транспортных средств с задним приводом. Требуется более детальная диагностика авто.
	Значок, сообщающий о деактивации системы помощи при экстренном торможении. Данная функция в машине позволяет произвести активацию торможения до момента столкновения с препятствием. Если была включена система, но значок продолжает гореть на панели приборов, это может свидетельствовать о неисправности или загрязнении лазерных контроллеров.
	Индикатор включенного режима движения по бездорожью на небольшой скорости.
	Неисправность системы помощи при экстренной остановке или стабилизации. Эти два узла связаны между собой и появление индикатора может указывать на поломку одного из них. Неисправность может состоять в датчиках, установленных на колесах.
	Некорректная работа системы кинетической стабилизации подвески.

Системы устойчивости

Лампочка	Значение
	Если загорелись такие лампы, то они свидетельствуют об отключении системы стабилизации автомобиля.
	При появлении этих индикаторов возможны неполадки в системе помощи при экстренном торможении и стабилизации
	Система противоскольжения не работает или функционирует некорректно. Транспортное средство управляется без проблем, двигатель может функционировать без сбоев, но электроника не работает.
	Активация системы противоскольжения. Транспортное средство выехало на дорогу со скользким покрытием.

Индикаторы дополнительных и специальных систем

Лампа	Что значит
	Индикатор, сообщающий о том, что одна из дверей автомобиля или багажный отсек не заперты.
	В бензобаке заканчивается горючее, требуется заправка.
	Индикатор, свидетельствующий о необходимости добавления жидкости в бачок стеклоомывателя.
	Неисправность приводного устройства складкой крышки автомобиля. Код появляется только в машинах в кузове кабриолет.
	Такие символы, если они загорелись, актуальны для автомобилей, работающих с электронными ключами. Зеленый — ключ есть, красный — ключа нет.
	Первый индикатор сообщает о том, что трансивер иммобилайзера определил электронный ключ в зоне действия антенны. Значок с молнией указывает на разряд элемента питания в брелоке, требуется замена батарейки.
	Данный индикатор свидетельствует о работе круиз-контроля. В том случае, если лампа мигает, то с системой что-то не в порядке.
	Парктроник. Если значок загорелся зеленым — то все в порядке. При появлении желтого индикатора рекомендуется произвести диагностику сенсоров парковочного радара, установленных в бамперах. Причина может быть связана с плохим контактом одного из датчиков.
	Информационные символы систем мониторинга полосы движения транспортного средства. Их появление может сопровождаться работой зуммера. Желтый мигающий индикатор указывает на то, что машина уходит в сторону и водитель должен выровнять рядность передвижения. Желтый значок, горящий постоянно, говорит о неисправности в работе одного из узлов. Зеленый индикатор сообщает о включении этой системы.
	Неисправность в работе системы Старт/Стоп, предназначенной для экономии горючего.
	Значок появляется только в транспортных средствах, оснащенных передним и задним приводом. Его наличие сообщает о попытке перехода коробки передач на привод задних колес.
	Трансмиссионный агрегат машины функционирует в режиме заднего привода. Но при необходимости может произойти автоматическая активация полного привода.
	Включен режим экономии топлива.
	Появление индикатора происходит при активации режима Эко Мод. Его включение позволяет сэкономить горючее при передвижении.
	Активация режима производится только при движении автомобиля на скользкой поверхности, по льду или снегу. Система включается автоматически для упрощения процесса передвижения. Если он появляется, то это говорит о том, что АКПП автоматически работает на повышенных передачах.
	Такой значок может появиться только в авто, оборудованном умной системой. При появлении индикатора водителю предлагается совершить остановку и отдохнуть. Данный значок может сопровождаться женским голосом, который предложит автовладельцу выпить кофе.
	Индикатор, сообщающий об опасности на пути в виде препятствия или движущегося транспортного средства. Появление этого значка возможно только на авто, оснащенных системой круиз-контроля, когда она активирована.
	Символ включенной системы изменения высоты положения кузова. Появляется только при активации этого узла.
	Включено устройство обогрева заднего стекла.
	Произошло включение тормозной системы автомобиля. Для отключения пользователь должен выжать педаль газа.
	Индикаторы, указывающие на режим функционирования амортизаторов. Сообщают об активации комфортного или спортивного режима передвижения.
	Индикатор системы пневматической подвески автомобиля. Его активация сообщает о максимальном положении кузова транспортного средства над поверхностью дороги.
	Бортовой компьютер зафиксировал неполадки в работе одного из узлов подвески.
	Значок системы предупреждения столкновений. Активация значка сообщает о неисправностях в работе одного из узлов. Также причина появления может быть связана с загрязнением контроллеров.
	Значок активации режима передвижения с подключенным прицепом.
	Индикатор актуален для машин, оснащенных механической коробкой. Бортовой компьютер рекомендует сэкономить топливо, включив повышенную скорость.
	Включен полный привод.
	Активирован полный привод при движении на пониженной скорости.
	Индикаторы появляются при блокировке дифференциала. Это требуется для улучшения проходимости транспортного средства при передвижении на полном приводе.
	Индикатор, сообщающий о блокировке межколесного дифференциала задних колес.
	Значок, сигнализирующий о деактивации полного привода. Если горит индикатор с гаечным ключом, это свидетельствует о проблемах в работе трансмиссии полного привода.
	Появление этих индикаторов может сообщить о неполадках в функционировании системы полного привода на автомобиле с запущенным мотором. Также данные значки могут свидетельствовать о несовпадении диаметра колес, установленных на задней и передней оси. Часто ошибка появляется после «переобувки» автомобиля.
	Неисправность в работе системы полного привода. Возможная причина может заключаться в перегреве дифференциала.
	Температура расходного материала в заднем дифференциале увеличена, водителю необходимо решить вопрос.
	Значок, сообщающий о неисправностях в работе системы активного подруливания. Обычно индикатор появляется на авто с запущенным двигателем.
	Значок некорректной работы или выхода из строя системы активного подруливания. Причина может быть вызвана неисправностью тормозов, подвески или системы управления силовым агрегатом.
	Индикатор, сообщающий о попытке тронуться с места на повышенной скорости для передвижения по скользкому дорожному покрытию. Появляется только на авто, оснащенных автоматической трансмиссией.
	Такие символы появляются только на автомобилях, оборудованных вариаторной КПП. Лампочка может загореться только при включении зажигания, но пропадет после запуска мотора. Если при включении двигателя автомобиля она не погасла, то это говорит о неисправностях в работе вариатора.
	Некорректная работа системы управления. Чтобы избежать возможных проблем во время движения, необходимо произвести диагностику.
	Значок переключения режимов Спорт, Снег, Комфорт и т.д. Может свидетельствовать об изменении настроек в работе подвески, силового агрегата или автоматической трансмиссии.
	Включение режима «Power» на авто с автоматической коробкой передач, предназначенного для задержки переключения трансмиссии на повышенную скорость. Это требуется для раскрутки силового агрегата, что позволяет добиться максимальной мощности мотора. На некоторых моделях машин появление этого значка связано с регулировкой в системе подачи горючего и подвески транспортного средства.

Для гибридных авто

Поскольку гибридные автомобили сегодня — не новшество, предлагаем вам ознакомиться с описанием их индикаторов.

Символ	Определение
	Основной аккумулятор либо батарея контура высокого напряжения неисправны. При появлении индикаторов следует проверить работу АКБ, убедиться в наличии раствора электролита в банках, а также отсутствии трещин на корпусе. Данные значки могут указывать также на неисправность генераторного устройства, поломку его реле регулятора напряжения.
	Слишком низкий заряд. К аккумуляторам это не относится, речь идет о высоковольтной батарее.
	Необходимо как можно быстрее зарядить батарею.
	Мощность транспортного средства снижена.
	Индикаторы срабатывают при неисправности системы внешнего звукового оповещения пешеходов о приближении транспортного средства. Возможны поломки датчиков, установленных на кузове авто.
	Индикаторы, свидетельствующие о неполадках в работе электромобилей. Значок желтого цвета указывает на несерьезную проблему, а при появлении красного символа эксплуатация авто недопустима. При таких индикаторах возможно снижение мощности силового агрегата, что говорит об активации аварийного режима функционирования.
	Значок гибридного автомобиля, указывает на готовность транспортного средства к передвижению.
	Значки заряда аккумулятора на электромобилях.
	Значок включенного режима электрической тяги для гибридных автомобилей.
	Возникли проблемы в работе электрического привода машины.

Для дизельных ТС

В зависимости от производителя, лампочки могут различаться.

Символ	Обозначение
	Индикатор появляется всегда при активации системы зажигания. После запуска силового агрегата значок должен исчезнуть. Если он продолжает гореть, это указывает на неисправность в работе свечей накала.
	Сажевый фильтрующий элемент, забитый или работает нормально.
	Недостаток рабочей жидкости в выхлопной системе.
	Проблемы в функционировании устройств прочистки выхлопных газов.
	Наличие конденсата в топливной системе, необходимо удалить жидкость и проверить работоспособность.
	Неполадки в работе системы электронного управления впрыска горючим. Силовой агрегат автомобиля может функционировать нестабильно, произвольно глохнуть и не запускаться. Появление значка может быть связано с загрязнением топливного фильтрующего устройства, поломкой форсунок либо клапана в бензонасосе. Также причина иногда состоит в завоздушивании топливной системы.
	Блок управления сообщает об обнаружении влаги в дизельном топливе. Значок может указывать на ошибку в работе электронных систем управления силовым агрегатом.
	Обычно этот индикатор включается при включении зажигания. Если он продолжает гореть после запуска двигателя, то водитель должен знать, что необходимо произвести замену ремня ГРМ как можно быстрее.

Приборы освещения

Символ	Обозначение
	Включены фары, осветительные приборы работают в нормальном режиме.
	Индикатор, сообщающий об отключении системы адаптивной оптики машины. Если значок моргает, это говорит о неисправности одного из элементов осветительных приборов.
	Символ, свидетельствующий о включении системы автоматической активации ближнего освещения в светлое время суток.
	В работе наружных фонарей были выявлены неисправности.
	Так обозначается включенный режим дальнего света.
	Включена функция переключения ламп освещения.
	Не работает или возникли ошибки в работе механизма регулировки уровня фар.
	Неисправности в электроцепи, не функционируют или работают некорректно задние фонари. Также такой символ может говорить о неисправности стоп-сигналов.
	Активирован режим включения противотуманных огней.
	Если авто оснащено задними противотуманными огнями, то эта лампочка говорит об их включении.
	Активированы габаритные фонари.
	Активирована световая сигнализация автомобиля или включен поворотный сигнал.

В том случае, если на контрольном щитке начали мигать лампочки или хотя бы одна из них, в первую очередь нужно произвести диагностику тех или иных характеристик транспортного средства. Иногда проблема совсем незначительная, к примеру, вышел из строя один из датчиков. Но в некоторых случаях проблемы с проводкой приводят к очень печальным и последствиям и дорогостоящему ремонту.

Видео «Основное обозначение лампочек на приборной панели»

Подробно о световых индикаторах и их обозначении вы можете узнать из видео (автор видео — Михаил Автоинструктор).

 Загрузка …Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Обозначение значков на панели приборов

Сконструированная триста лет назад и будучи простой и надёжной, как крестьянская телега, «самоходная повозка» ныне, пройдя путь инженерных усовершенствований, превратилась в стильный и современный автомобиль.

Сейчас конструкция автомобиля превратилась в сложнейшую квинтэссенцию самых передовых технологических, конструкторских и дизайнерских достижений человечества. Управляет этим технологическим чудом и помогает водителю следить за дорожной обстановкой большое количество электронного оборудования, установленного «на борту» автокара.

Антиблокировочная система колёс, схема электронного распределения тормозных усилий, программа динамической стабилизации и курсовой устойчивости — вот лишь небольшой список вспомогательного оборудования, которым сейчас оснащаются автотранспортные средства. Мощнейший бортовой компьютер, управляющий всем этим многообразным оборудованием, выводит в полном объёме информацию о состоянии всех этих ABS, ESP, EBD и многих других важных установок, которые для раннего обнаружения технических проблем постоянно находятся в состоянии самотестирования, на рабочую панель автомобиля.

Это ведёт к заметному возрастанию количества информации в виде обозначений значков на панели приборов и сродни сильной «информационной атаке» на «бедного» водителя. Ему всё труднее разобраться в графических пиктограммах, количество которых на современном авто может достигать более полусотни. Запоминать их в полном объёме нет времени, да и это практически непосильная задача, а мануал по родной машине не всегда находится рядом.

Тем не менее следует знать обозначения значков на автомобильной панели приборов, так как они несут в себе массу важной информации, не только повышающей общую безопасность управления, но и вовремя предупреждающей о наличии каких-либо поломок в автомашине.

Общая цветовая гамма информационных символов

Большинство графических обозначений выдержаны в единой стандартизированной цветовой палитре.

• зелёный цвет — информирует водителя, что подконтрольные им устройства функционируют в штатном режиме;
• красный цвет — используется для экстренных и важных сообщений о наличии каких-либо серьёзных технических проблем;
• жёлтый (или оранжевый) цвет — предупреждает, что определённый узел или агрегат автомашины требует обратить на себя внимание, так как присутствуют нерешённые (некритичные) технические проблемы;
• синий цвет — используется для сообщений о штатном режиме определённых систем.

Краткая сводка по наиболее распространённым пиктограммам

Предупредительные индикаторы автомобиля

Этот значок призван индицировать не только серьёзные неполадки тормозной системы, типа заниженного уровня тормозной жидкости, но и показывать штатное состояние — включенный стояночный тормоз.

Эти пиктограммы могут сообщать как о повышенной (красный цвет), так и о пониженной (синий) температуре работающего двигателя. Требуют неотлагательно произвести остановку машины и выключение мотора. Следует обратиться в автомастерскую для проведения диагностики.

Значок может информировать как о падении давления в системе смазки двигателя, так и о снизившемся уровне масла.

Сигнализируют о заниженном уровне масла в двигателе — требуется доливка.

Пиктограмма схемы зарядки аккумуляторной батареи — оповещает о снижении напряжения бортовой сети. Кроме того, этот значок может означать пропадание заряда на аккумуляторе или перебои в работе электрического генератора.

Индикаторы и аварийные пиктограммы систем безопасности

Большинство этих индикаторов отображаются красным цветом и требуют пристального контроля со стороны водителя.

Предупредительная пиктограмма при возникновении нештатной ситуации. Предназначена для привлечения внимания к дополнительной текстовой информации на дисплее панели приборов. Часто используется для текущих подсказок типа «не забудьте прикрыть двери».

Отказ в электронной схеме стабилизации управления. Следует с предосторожностями ехать к ближайшему автосервису.

Сигнал возникновения технических проблем в системе пассивной безопасности (фронтальные подушки безопасности). Отображается также в случае возникновения неисправности в работе преднатяжителя ремней безопасности. Во избежание непредвиденном срабатывании подушек следует проверить техническое состояние этого узла в автомастерской.

Индикаторы деактивации фронтальной подушки пассивной безопасности на пассажирском кресле.

Пиктограмма информирует о подушке безопасности пассажира, деактивирующейся в случае посадки на это место взрослого человека.

Этот значок информирует об отказе в работе боковых подушек безопасности, срабатывающих в случае опрокидывания автомашины.

Предупреждающий значок о сбое схемы предаварийного торможения.

Сигнализаторы противоугонной установки или активации штатного иммобилайзера.

Пиктограмма возникновения неисправности в работе автоматической коробки передач.

Сигнал сбоя в работе противоугонной системы.

Символ неправильной работы трансмиссионного агрегата на спортивных моделях автомобилей.

Пиктограмма, информирующая о возникновении неполадок в электроусилителе или гидроусилителе руля.

Стояночный тормоз приведён в рабочее состояние.

Появление этой пиктограммы извещает водителя о снижении объёма тормозной жидкости.

Отключение антиблокировочной системы (АБС), при целенаправленном выводе этой установки также появляется изображение этого значка.

Пиктограмма целесообразности проверки правильности функционирования и степени отработки колодок тормозного механизма.

Символ сбоя в работе электронного регулирования и распределения тормозных усилий.

Индикация поломки электростояночного тормоза.

Оповещает о блокировке переключателя автоматической коробки передач и для его разблокировки требуется надавить на педаль тормоза.

Индикатор программы мониторинга давления в шинах. Возможна отдельная индикация как сильного, так и незначительного перепада давления.

Пиктограмма какого-либо сбоя в работе моторного узла и одной из его многочисленных подсистем – Check Engine.

Индикатор пониженной мощности силового агрегата.

Пиктограмма неправильной работы трансмиссии или схемы впрыска топлива.

Графические значки, обозначающие фиксирующий держатель горловины бензобака.

Символ, отвечающий за информационную подсказку.

Индикатор руководства по эксплуатации автомобиля. Предупреждает водителя, что его дальнейшие действия должны соотноситься с рекомендациями, изложенными в этом мануале.

Значок, говорящий о повышении температуры в работе катализатора. Изогнутые линии предупреждают о его критическом перегреве.

Графические символы, оповещающие, что объём охлаждающей жидкости заметно понизился, а схема охлаждения силового агрегата может выйти за границы штатного режима.

Сбой в сигнальных цепях управления электронной педалью газа модуля дроссельной заслонки.

Пиктограммы призваны напоминать автовладельцу о прохождении планового техосмотра, также может напоминать о замене масла.

Значок, информирующий о засоре воздушного фильтра.

Индикатор оповещает водителя, что движение машины начато при нерабочем положении ремня безопасности.

Сигнал о том, что пассажиры на задних сидениях при начале движения остаются не пристёгнутыми.

Сбой в работе электрической схемы автоматической трансмиссии. Настоятельная рекомендация остановить движение.

Неисправность в автоматической коробке передач.

АКПП заблокировано.

Пониженный уровень масла в автоматической коробке передач.

Индикация работы в режиме программы «Старт-Стоп». При заглушённом двигателе индикатор окрашивается зелёным цветом, при неисправном — жёлтым.

Пиктограмма неисправности датчика кислорода системы отработки выхлопных газов. Возможно, необходимы регламентные работы по замене лямбда-зонда.

Деактивация системы слежения.

Выход из строя приборов ночного видения (в автомобилях премиум-класса).

Значок режима повышенной передачи (овердрайв).

Индикаторы и символы систем управления и стабилизации

Пиктограммы потенциальных состояний антипробуксовочной системы. Штатному режиму работы соответствует зелёный цвет индикаторов, а жёлтый оповещает о неисправности этой схемы или о её блокировке.

Пиктограммы различных состояний устройств помощи при подъёме или спуске с горы, оборудования удержания фиксированной скорости и помощи при трогании с места.

Графическое изображение режима поворота для полноприводных машин при условии подключения в работу датчика поворота колеса.

Активирован вспомогательный режим при выполнении экстренного торможения.

Пиктограмма оповещает о возникновении неопределённости в электронной схеме управления кинетической стабилизацией подвески.

Отключена программа адаптивной подсказки при экстренном торможении.

Индикаторы и символы систем обеспечения курсовой устойчивости

Пиктограммы заблокированных многочисленных систем стабилизации положения транспортного средства на дороге.

Графическое изображение работы программы динамической стабилизации и курсовой устойчивости.

Индикатор неисправности антипробуксовочной системы и отказа системы помощи при экстренном торможении.

Индикатор деактивации или отказа в работе обеспечения стабилизации. Автосредство продолжает функционировать в рабочем режиме, только с отключенной электроникой.

Индикация нахождения автомобиля в штатном режиме скольжения под контролем бортовой системы стабилизации.

Спецсимволы

Индикатор, информирующий о проблемах с мощностью.

Индикаторы применения для работы автомашины электронного ключа, его активное и пассивное состояния.

Информация об отсутствии электронного ключа или требовании замены в нём батареек питания.

Символ, предупреждающий водителя о недопустимом сокращении расстояния перед движущимся впереди транспортном средстве или же появления препятствия по курсу движения.

Индикатор функционирования автомобиля в режиме лёгкого доступа.

Движение транспортного средства происходит под контролем системы круиз-контроля стандартного типа или адаптивного. Мигающий сигнал сообщает о сбое в работе этой системы.

Пиктограмма системы круиз-контроля, оповещающая о недопустимом сокращении расстояния до автомобиля, едущего впереди.

Работа амортизаторов в различных режимах: спортивном или в комфортном.

Пиктограмма включения в работу подсказки при парковке. Жёлтый цвет значка означает отказ в обслуживании.

Информирование о включении в работу программы активации режима предварительной подготовки к столкновению.

Символ означает работу машины в режиме «Снег», который задействует повышение передачи при начале движения.

Символ, предлагающий водителю «оторваться от руля» и сделать перерыв. Автомобиль заботится о вас!

Символ обогрева заднего стекла.

Индикатор подключения в общую функционирующую схему тормозной системы, которая обеспечивает растормаживание при воздействии на педаль акселератора.

Пиктограмма, оповещающая о задействовании пневмоподвески при регулировании положения кузова по вертикали и обозначающий самое высокое его положение.

Информация о вероятном сбое в работе ходовой части и необходимости её диагностики.

Пиктограмма деактивированной или неисправной программы предупреждения столкновений, которая с помощью радиолокационного оборудования измеряет расстояние до находящегося по курсу движения препятствия и без участия человека способна использовать экстренные способы торможения.

Индикация работы автомобиля при движении с прицепом.

Значок активации программы мониторинга полосы движения (зелёный). Мигающий жёлтый цвет оповещает о смещении автомашины вправо или влево с полосы.

Индикатор поломки оборудования «Старт-Стоп». В целях экономии силовой агрегат может быть заглушён автоматически.

Пиктограмма, появление которой рекомендует водителю автомашины с МКПП в целях исключения перерасхода топлива переключиться на более высокую передачу.

Подключение заднего привода.

Режим заднего привода активирован, но электронная схема находится в готовности автоматического подключения в нужный момент полного привода.

Подключение полного привода.

В работе полный привод с пониженной «раздаткой» при низкой скорости движения.

Индикация блокировки центрального дифференциала в условиях труднопроходимых дорог. При этом активируется режим принудительного полного привода.

Пиктограмма блокировки межколёсного дифференциала, за счёт которого колёса ведущей оси могут вращаться с разными скоростями.

Индикация выключения полного привода — левый значок и поломки в нём — правый.

Сигнализируют о сбоях в режиме полного привода при работающем моторе, а также о возможной разности в диаметрах колёс на разных осях.

Символ перегрева дифференциала в полном приводе при большой разности в скоростях вращения колёс.

Превышен требуемый уровень температуры масла в заднем дифференциале.

Индикатор поломки в схеме активного подруливания, которая оказывает водителю помощь при неблагоприятных условиях управления.

Символ сбоя в схеме подруливания задних колёс.

Информирует о включении режима трогания с места на повышенной передаче на автомобилях с автоматической коробкой.

Пиктограмма включения зажигания на транспортном средстве, оснащённым вариатором. Высвечивается на несколько секунд.

Пиктограмма сбоя в схеме активного рулевого управления.

Пиктограммы переключения автомашины в различные режимы при дорожном движении.

Индикаторы и символы экономии горючего

Значки системных параметров программы «Старт-Стоп», которая экономит ресурс двигателя, не позволяя ему работать вхолостую.

Оповещает о включении режима экономии горючего.

Символы перехода в стадию экономичного движения.

Индикаторы работы гибридных автомобилей

Индикаторы сбоя в цепях зарядки аккумуляторных батарей гибридных автомашин.

Извещает о низком уровне заряда блока высоковольтной АКБ.

Требование начала процесса подзарядки батарей.

Символ режима заметного ограничения мощности.

Пиктограммы, появление которых говорит о переходе автокара в режим работы на электротяге.

Сбой в работе внешних звуковых сигналов, предназначенных для оповещения окружающих о приближении транспортного средства.

Пиктограммы, сигнализирующие о возникновении какой-либо неисправности (жёлтый цвет — не фатально, но при красном настоятельно требуется прекратить поездку).

Индикатор готовности автосредства к рабочему движению.

Аккумуляторы электромобиля находятся в процессе зарядки (зелёный цвет символа означает окончание процесса).

Сбой в работе электропривода.

Индикаторы работы автомобилей на дизельном топливе

Индикатор включения предпускового подогрева свечей накаливания.

Пиктограммы использования фильтра макрочастиц.

Сигнализирует о дефиците жидкости в узле выхлопа и очистки отработавших газов.

Индикатор сбоя в схеме очистки выхлопных газов (при высоком уровне эмиссии).

Пиктограммы, информирующие о присутствии влаги в топливной системе.

Значок повреждения в электронной схеме или наличия влаги в дизельном топливе.

Высвечивается при включении зажигания, при запуске двигателя выключается. Требуется замена ремня ГРМ в случае, если значок не гаснет даже после запуска силового агрегата.

Индикаторы и символы, реагирующие на работу внешних световых приборов

В своей массе эти сигналы высвечиваются зелёным или синим цветом.

Пиктограмма работы наружного освещения.

Неработоспособность световых приборов наружного освещения.

Сигнализатор дальнего света фар.

Символы, оповещающие, что подключена программа адаптивного переключения между ближним и дальним светом.

Пиктограммы повреждения схемы автоподстройки угла наклона головных фар.

Символы, предупреждающие о деактивации системы адаптивных фар AFS, при наличии неисправности эти значки будут мигать.

Пиктограммы оповещения об активации функции автоматического включения фар ближнего света в дневное время.

Индикатор выхода из строя ламп либо задних фар, либо стоп-сигналов.

Значок начала рабочего функционирования противотуманных фонарей.

Значок начала рабочего функционирования задних противотуманных фонарей.

Мигающие информационные знаки активированной аварийной сигнализации или указателей поворота.

Пиктограмма включения габаритных огней.

Дополнительные индикаторы и символы

Пиктограмма сообщает о неполном закрытии багажника, капота либо какой-либо двери салона.

Пиктограмма оповещает о количестве горючего в топливном баке.

Пиктограмма дефицита омывающей жидкости лобового стекла.

Заключение

Информация, присутствующая в виде символов и индикаторов на приборной панели, является неотъемлемым атрибутом современного автомобиля и представляет собой важный элемент безопасного вождения.

Индикаторы, символы, пиктограммы и значки на панели приборов нацелены на представление водителю в полном объёме информации о функциональном состоянии работающих, активированных, неисправных или же находящихся в пассивном режиме подсистем транспортного средства. Это позволяет водителю держать под полным контролем работоспособность своего авто и вовремя обращать внимание на возникающие технические проблемы.

---

Смотрите также

• Через сколько выдают права после сдачи экзамена
• Подготовка стиральной машины к зиме
• Додж магнум универсал
• Как антифриз отличить от тосола
• Как заклеить боковой порез покрышки в домашних условиях
• Термолента для глушителя мотоцикла
• Все марки внедорожников
• Мерседес е купе 2019
• Оклейка карбоновой пленкой
• Пдд парковка перед пешеходным переходом
• Подогрев омывающей жидкости

Обозначение значков и символов на панели приборов автомобиля

Содержание

• 1 Общепринятые значки на приборной панели
  • 1. 1 Уровень бензина
  • 1.2 Лампочка включенного ручника
  • 1.3 Подушки безопасности Airbag
  • 1.4 Значок уровня заряда аккумулятора
• 2 Расшифровка цветов лампочек
• 3 Значки неисправностей на панели приборов
  • 3.1 Восклицательный знак в треугольнике на панели приборов
  • 3.2 Значок двигателя — Check Engine
  • 3.3 Уровень масла
  • 3.4 Ошибка КПП (АКПП или МКПП)
• 4 Индикаторы системы стабилизации
  • 4.1 ABS (Antiblockier System)
  • 4.2 ESP (Electronic Stability Programm)
• 5 Индикаторы внешних световых приборов автомобиля
• 6 Электронные дисплеи для сообщений
• 7 Значки на гибридных машинах
• 8 Значки на полноприводных машинах
• 9 Значки на дизельных двигателях
• 10 Дополнительные индикаторы

Современные автомобили имеют электронные системы контроля и автоматики, причем все текущие параметры выводятся на приборную панель. К сожалению, не все автовладельцы знают суть обозначений значков на панели приборов, что крайне важно для успешной и безопасной эксплуатации транспортного средства. Для упрощения понимания технического состояния авто символы группируются по назначению, важности и цвету засветки.

Общепринятые значки на приборной панели

Каждый автомобиль независимо от года выпуска снабжен световой сигнализацией, которая информирует о важных факторах для работы транспортного средства, причем группа значков имеет общепринятый характер.

Оригинальная панель приборов

Уровень бензина

Индикатору уровня топлива уделяется особое значение, поэтому он выполняется в различных модификациях от стрелочных до полностью световых. Для привлечения внимания в случаях остатка малого количества топлива обязательно выполнена дублирующая «лампочка», которая начинает мигать при необходимости срочной дозаправки (бензин на нуле). От начала мигания до полного осушения бака обычно можно проехать порядка 50 км, причем непрерывное свечение обозначает, что двигатель может заглохнуть в любую минуту. В ряде моделей сигнализатор не мигает предупреждающе, а просто загорается.

Сам индикатор представляет собой шкалу с условной разбивкой от пустого «E» до полного «F» бака. В старых авто на показания датчика мог влиять угол уклона авто. Топливо в баке отливало к одному краю, в следствии чего поплавок менял свое положение. На современных авто данная проблема решена установкой двух датчиков.

Индикация топлива

Лампочка включенного ручника

Сигнальный значок красного, желтого или оранжевого цвета в виде круга с боковыми лепестками и английской буквой «P» (Парковка) в центре загорается, когда включен ручной тормоз. Красная подсветка обусловлена необходимостью повышенного внимания, связанного с невозможностью продолжения движения или начала движения.

Лампочка значка связана с датчиком рычага ручного тормоза, поэтому она зажигается при даже небольшом смещении рычага или изменении регулировки свободного хода. Частой причиной является отказ датчиков или контакторов. В любом случае подсветка значка требует остановки и проверки состояния ручного тормоза.

Индикация стояночного тормоза

Подушки безопасности Airbag

Каждый современный автомобиль оснащен подушкой безопасности, причем это не только дорогостоящий компонент, а сложная электронная система со своими датчиками и управляющим компьютером. Любые сбои в работе системы безопасности отражаются загоранием персональной контрольной иконки на приборной панели.

Все приспособления системы безопасности объединены в единую систему с сигнализацией единой лампочкой (выглядит как пристегнутый ремнем человечек), поэтому даже проблемы в ремнях безопасности сигнализируются подсветкой соответствующей лампы. Рекомендуется незамедлительно посетить СТО для проверки системы безопасности.

Ошибка может подсвечиваться при банальном размещении тяжелого предмета на сидении пассажира. Датчик фиксирует присутствие не пристегнутого «пассажира». Достаточно переместить предмет или защелкнуть замок ремня безопасности – сигнализатор потухнет.

Сигнализация ошибки подушки безопасности

Значок уровня заряда аккумулятора

Восклицающий знак в виде аккумулятора загорается красным цветом на панели приборов как признак проблем в бортовой сети. Первично при включении зажигания светящаяся лампа обозначает, что цепь исправна, но при заведенном двигателе бортовая сеть переходит на питание от генератора, а аккумулятор только заряжается.

Подсветка ламы при работающем двигателе обозначает проблемы в цепи зарядки аккумулятора или падение напряжения от генератора, т.к. сам световой датчик подключен по мостовому принципу и загорается при возникновении разницы потенциала напряжений аккумулятор/генератор. Сигнализация лампы – это обозначение отсутствия зарядки аккумулятора, но не указывает на причины, которые могут быть связаны с генератором, АКБ или проводниками. Долгое путешествие на транспорте от батареи, особенно при включении энергоемких приборов невозможно, поэтому рекомендуется без отлагательств посетить СТО.

Сигнализация уровня заряда аккумулятора

Расшифровка цветов лампочек

Графические обозначения у разных автопроизводителей несколько отличаются, но все же имеют единую группировку по цвету подсветки, на что можно опираться в понимании, что происходит с транспортом:

• Красные иконки загораются, предупреждая об опасном рабочем режиме. Устранение поломки требует немедленного вмешательства, а продолжение движения крайне нежелательно, т.к. может быть опасно отказом систем или даже выходом из строя силового агрегата. Красный сигнал – аварийный;
• Индикаторы желтого или оранжевого цвета предупреждают о сбоях в работе, неисправностях или необходимости выполнения действий по управлению. Достаточно запомнить, что загорается «желтый» — значит уделите повышенное внимание управлению;
• Лампочки с зеленой или синей подсветкой информируют об активности сервисных функциях транспортного средства. Их главное назначение напоминать о включенном функционале.

Вариации информационных значков на панели приборов

Значки неисправностей на панели приборов

Значки на панели автомобиля, обозначение которых несколько отличается у автопроизводителей, разделены на группы, причем самыми важными являются с красной подсветкой, что обозначает необходимость остановки транспортного средства и проверки рабочего состояния. Игнорирование сигналов неисправности может привести к катастрофической ситуации на дороге и полному выходу из строя авто.

Отдельно стоит отметить, что щиток приборов может иметь несколько вариантов подсветки с дополнительными элементами, уточняющих состояние автомобиля.

Информационные значки неисправностей

Восклицательный знак в треугольнике на панели приборов

Тормозная система – важнейший функционал для безопасности движения, поэтому ей уделено особое внимание. На современных авто устанавливается несколько вспомогательных систем, причем они завязаны в единую систему контроля торможения и курсовой устойчивости, поэтому любое отклонение рабочего режима от нормы сигнализируется на приборной панели как восклицательный знак в треугольнике оранжевого или красного цвета.

Автомобильный транспорт может не обнаруживать серьезных изменений в торможении, но даже периодическое загорание восклицательного знака требует немедленного обращения на СТО или проведения ремонта. Сигнализация может гореть по массе причин, главными из которых являются:

• Индикация низкого уровня тормозной жидкости в бачке, что свидетельствует о выработке деталей или разгерметизации гидравлики. Временным решением является доливка;
• Образования пузырьков газа в тормозной жидкости вследствие перегрева и снижения технических характеристик состава. Необходима замена с качественной прокачкой гидравлической системы, чтобы ее промыть и выгнать пузырьки газа. Для продолжения движения, резко охлаждать горячие колодки не допустимо, т.к. это приводит к деформационным проявлениям;
• Критический или неравномерный износ тормозных колодок, а также заедание механизма, что снижает эффективность и правильность тормозного пути, т.е. включение тормоза происходит с отклонениями. Требуется замена колодок и проверка механики;
• Нештатная ситуация, которая может обозначать, что двигатель запущен, но открыта дверь, капот, багажник.

Восклицательный знак в треугольнике на панели приборов

Значок двигателя — Check Engine

Подсветка индикатора на приборной доске в виде двигателя или с надписью «Check Engine» свидетельствует о необходимости проверки всех систем и датчиков, т. е. с транспортом произошло нечто, что не соответствует нормативам рабочего режима. Это признак необходимости посещения СТО или проведения диагностики, поиска причин, т.к. время не терпит, дальнейшая эксплуатация транспорта может привести к его поломке.

Если загорается чек «Check Engine», то рекомендуется проверить ряд возможных причин:

• Открыта крышка топливного бака или потеряна герметичность топливной системы, т.е. треснула крышка на горловине бака, уплотнители потеряли свои технические характеристики. Проверить топливную систему на герметичность;
• Используется некачественное топливо или стал барахлить лямбда-зонд (датчик кислорода в выхлопной системе). Необходима замена топлива или замена зонда, причем если игнорировать предупреждение, то из строя может выйти дорогостоящий катализатор;
• Может означать, что вышел из строя катализатор, при этом дополнительным подтверждающим фактором является снижение мощности двигателя почти вдвое. Необходим срочный ремонт с заменой деталей;
• Неисправность датчика массового расхода топлива или зависящих от его работы других элементов. К примеру, пропадание искры зажигания, нарушение состава топливной смеси и прочее. Дополнительным признаком является неустойчивая работа двигателя с падением мощности, приемистости и повышением расхода топлива. Игнорирование индикации чека «Проверьте двигатель» на панели приборов приводит к ухудшению общего состояния двигателя;
• Проблемы с бензонасосом или засорена топливопроводная система и форсунки. Обычно это следствие низкого качества топлива или масла, но может обнаруживаться при интенсивной эксплуатации авто в жестких условиях;
• Проблемы с уровнем масла или снижение его качества, что отразилось на снижении его уровня в картере, снижении давления, подтекании смазки через уплотнители или трещины. Это опасный «диагноз для здоровья», требуется тщательная проверка системы смазки с выявлением причин, а не только устранением признаков неисправности;
• Не исключается вероятность проблем с КПП.

Значок двигателя — Check Engine

Уровень масла

Без качественной и стабильной смазки двигатель долго не просуществует, поэтому современные авто обязательно снабжаются датчиками уровня и давления масла, значок которого на панели высвечивается в виде масленки. Также можно встретить стрелочный индикатор давления масла, причем стрелка условно указывает на создаваемое давление в системе. Дополнительные значки или надписи рядом с масленкой уточняют причину аварийной сигнализации.

Мигание сигнализатора не столь критично, но требует обязательного выяснения причин. Частыми причинами для включения сигнализации являются:

• Снижение уровня масла в картере по причине естественной выработки (сгорания) или подтекания через уплотнители, трещины. Требуется осмотр агрегата и доливка уровня;
• Снижение давления масла из-за выработки деталей или потери маслом технических характеристик. Требуется полная диагностика системы смазки, а также замена масла или проведение капитального ремонта. Лампа должна гаснуть на повышенных оборотах;
• Восклицательный знак масленки на панели приборов загорается также при засорении масляного фильтра с падением давления в магистрали. Смена масла обязательно должна проводиться со сменой фильтра, т.к. его ресурс ограничен, и он физически не способен пропускать очищенную смазку, сбрасывая давление через клапан. Газовать, чтобы потухла лампочка, нет смысла, требуется ремонт.

В любом случае сигнализация «масленки» требует внимания к двигателю, причем не выяснение причин, а только устранение признаков сигнализации может привести к ускоренной выработке двигателя со снижением технических характеристик и в дальнейшем необходимостью проведения внепланового капитального ремонта.

Сигнализация системы смазки

Ошибка КПП (АКПП или МКПП)

Подсвечивание сигнализации ошибки КПП свидетельствует о невозможности дальнейшего движения или что не рекомендуется продолжать движение. В виду большого ассортимента видов КПП и их конструкционных особенностей единой знаковой сигнализации не существует, и иконки могут выглядеть по-разному. Могут высвечиваться как значки в виде шеврона, так и прямая надпись об ошибке КПП.

Несмотря на то, что АКПП и МКПП имеют большие отличия в структуре и в первую очередь количеством электроники, причины возникновения ошибок схожие:

• Низкий уровень масла в коробке, что может быть связано с его выгоранием из-за низкого качества и протеканием через уплотнители, трещины. Частым случаем сигнализации об этих проблемах происходит при низких температурах окружающей среды или при парковке под большим уклоном. Прогрев масла за счет работы двигателя обеспечивает более высокий уровень – временное решение проблемы;
• Большая механическая выработка, которая влияет на уровень масла, рабочую температуру, что и регистрируется датчиками;
• Программный сбой (для АКПП) или выход из строя электрики (датчики, проводка). Автомат срабатывает при любой причине, а двигатель может не заводиться или глохнуть.

Не рекомендуется продолжать длительное движение без установки причин сигнализации об ошибке, а также до устранения неисправности.

Информационный значок неисправности АКПП

Индикаторы системы стабилизации

Важные для управления автомобилем системы имеют дополнительные обозначения символов на приборной панели, это связано с необходимостью информирования для безопасного управления транспортным средством.

ABS (Antiblockier System)

Если загорелась приборная доска с сигнализацией ABS, то произошел сбой или отказ в системе регулирования усилий торможения, что негативно отражается на курсовой устойчивости при резком торможении. Если на табло лампочка зажглась и потухла, то страшного ничего нет (это сигнализирует о срабатывании данной системы, это нормально), а вот при постоянном моргании или свечении рекомендуется немедленно обратиться в сервисный центр для диагностики и исправления сбоя.

Движение без ABS-системы по скользким и сыпучим дорожным покрытиям крайне опасно, т.к. транспорт будет при резком торможении совершенно непредсказуемо двигаться. Причиной сбоя АВС может быть неравномерная или критичная выработка тормозных колодок, механическое заедание деталей, программный сбой, подтекание тормозной жидкости.

ESP (Electronic Stability Programm)

Сигнализация на приборной панели надписи ESP свидетельствует об отказе дополнительной системы курсовой устойчивости. С одной стороны это несущественно влияет на управление транспортом и можно продолжать движение, но отказ системы особенно ощущается в поворотах в условиях скользкой или сыпучей дорожной поверхности.

ЕСП работает совместно с ABS, поэтому диагностику рекомендуется проводить комплексно, причем причины отказа аналогичны и относятся к механической выработке узла и программным сбоям. Периодическое зажигание сигнализатора свидетельствует об активности данной системы и не несет угрозы машине.

Информационные значки систем курсовой устойчивости

Индикаторы внешних световых приборов автомобиля

Для безопасного движения транспорта в условиях недостаточной видимости предусмотрены осветительные приборы, причем их функционирование или отказ сигнализируется на панели приборов своими значками с «информационным» зеленым или синим цветом:

• Переключение фар на дальний свет отмечается подсветкой лампочки синего цвета со значком фары с «поднятым» потоком лучей;
• Сигнализаторы поворотов имеют свои лампочки на приборной панели, которые загораются желтым, оранжевым или зеленым цветом в такт с морганием внешних приборов. Если на панели приборов не обнаруживается «моргание поворота», то, скорее всего, лампочка во внешних сигнализаторах сгорела;
• Обязательным для авто является подсветка максимальных габаритов, которая также имеет сигнализацию зеленой или голубой лампочкой на панели приборов. При этом с «габаритами» одновременно включается подсветка приборной панели, которая имеет большое значение не только для улучшения информационного восприятия, а для снижения усталости глаз и видимости органов управления.

Примеры значков световых приборов

Индикаторы внешних световых приборов автомобиля имеют особое значение не только в условиях темноты, а также при большой освещенности, когда судить о включении поворота возможно только по лампочке на приборной панели.

Электронные дисплеи для сообщений

Электронные дисплеи для сообщений не только уточняют обозначение символов на приборной панели, но и выводят дополнительную информацию, связанную с рабочими режимами транспортного средства, которые контролируются бортовым компьютером. Так часто в ПО вшиты функции измерения температур для контроля и регулирования микроклимата в салоне авто, а также считывание информации по пройденному пути с ведением расчета расхода топлива, в том числе подключение иммобилайзера.

Несмотря на то, что многие функции и информационные сообщения унифицированы, каждый автопроизводитель старается добавить собственный функционал, так иконка «ключик» с разным форматом обозначает разные «поломки».

Информационная панель на приборной доске

Значки на гибридных машинах

Гибридные машины – современный переходный вид транспорта, использующий одновременно тягу ДВС и электродвигателя, поэтому информационная панель приборов значительно отличается расширением дополнительных значков. Они описывают рабочие режимы и переходы силовой установки, почему и существует большое разнообразие специальных значков.

Принцип группирования по цвету и назначению сигнализаторов сохранился, поэтому обнаружение подсветок красного или оранжевого цвета требует внимания к авто с целью выяснения причин регистрации сбоев или отклонения рабочих режимов. Стоит отметить, что гибридная техника очень сложная по структуре и имеет большие взаимосвязи в системах, поэтому игнорирование предупредительных сигналов может быстро привести к выходу из строя машины с дальнейшим сложным и дорогостоящим ремонтом.

Вариации информационных значков гибридных авто

Значки на полноприводных машинах

Обозначение символов на приборной панели полноприводных машин практически ничем не отличается, но для информирования режимов работы коробки передач и раздатки в различных условиях и на разных дорожных покрытиях добавлены индивидуальные индикаторы.

Для внедорожников важными сигнализаторами являются переключение и блокировка мостов. Часто эти лапочки группируются с контуром авто, причем различная подсветка «колес» и «осей» информирует о рабочих автоматических или ручных режимах. Задний и передний контур отображаются отдельно.

Вариации информационных значков для полноприводных авто

Значки на дизельных двигателях

Дизельные двигатели отличаются не только по топливу, но и по принципу его сгорания, а значит, есть особые условия для бесперебойной работы, по этой причине дизель снабжается дополнительными сигнализаторами-значками на приборной панели.

Важность индикаторных приборов в том, что они засвечиваются при недопустимом рабочем режиме: неисправности в системе очистки газов, проблемы в катализаторе, попадание воды в топливо или необходимость обслуживания топливной системы, индикаторы фильтров и активация свечей подогрева воздуха, кнопка которого имеет свою лампочку.

Игнорирование предупредительной информации приводит к тяжелому режиму работы двигателя, а значит к быстрой выработке всего агрегата.

Вариации информационных значков для дизельных авто

Дополнительные индикаторы

Несмотря на общую спецификацию и унификацию информационных значков и индикаторов, каждый автопроизводитель снабжает приборный щит дополнительными сигнализаторами, которые важны для комфорта и обслуживания транспортного средства.

К таким общепринятым дополнительным индикаторам можно отнести:

• Индикатор открытых дверей, капота, багажника, крыши кабриолета;
• Дополнительные топливные сигнализаторы для привлечения внимания и дублирования системы контроля уровня топлива в баке;
• Контроль ремней безопасности, вернее напоминание о необходимости использования ремня безопасности и его надежном защелкивании;
• Предупреждение о пониженном уровне жидкости в бачке омывателя стекол;
• Включение подогрева стекол.

Индикаторы дополнительных и специальных систем

Из-за отсутствия унификации, необходимости вывода совершенно разной информации и больших конструкционных отличий значки на приборной панели автомобиля имеют различия по внешнему виду и комплекту. Более точную информацию и расшифровку, описание рекомендуется обязательно изучить по эксплуатационным документам конкретного транспортного средства, что исключит вероятность создания неопознанной информационной ситуации (загорелась незнакомая лампочка).

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Обозначение значков на панели приборов

Доброго времени суток, уважаемые коллеги и читатели блога! Современный автомобиль является настолько сложным с технической точки зрения устройством, что мало кто доподлинно разбирается в его конструкции.

Ежегодно он наполняется все большим количеством электроники на борту, функционал которой требует времени для того, чтобы освоиться с ней. Большинство приборов и систем оснащаются собственными индикаторами, которые выводят на приборную панель.

Они сигнализируют о том, как именно работает тот или иной прибор и о моменте возникновения неисправности, а также выдают сообщения тревоги. Обозначение значков на панели приборов — тема нашего сегодняшнего обсуждения.

   Для чего выводятся индикаторы на панель

Основным назначением таких значков является информирование водителя обо всех потенциально возможных неисправностях, а также о работе ключевых и вспомогательных автомобильных механизмов. Если вспомнить приборную панель автомобилей ВАЗ советской эпохи, то первое, что приходит на ум — это простота и аскетизм.

   Цвет сигнала

Теперь рассмотрим описание основных индикаторов, а также тех критериев, по которым они выведены на «приборку». Их понимание позволит водителю быстрее разобраться во всем их многообразии.

Одним из наиболее важных моментов является цвет лампочки. Красный цвет сигнализатора на автомобиле свидетельствует о потенциальных угрозах жизненно важных систем автомобиля, например, давлению масла или уровню охлаждающей жидкости. Если цвет желтый либо оранжевый, значит, близится срок ремонта или замены того или другого элемента.

   Как отслеживать работу жизненно важных систем

Теперь поговорим о наиболее важных и потенциально опасных символах, на которые требуется обращать внимание в первую очередь:

• «масленка», загорается в том случае, если уровень давления масла падает ниже предельно допустимого уровня. При повороте ключа в замке зажигания значок может загораться, но в последующие секунды должен потухнуть. Если лампа продолжает гореть, то причины и способы устранения можно посмотреть тут;
• кружок красного цвета с восклицательным знаком внутри загорается тогда, когда водитель пользуется стояночным тормозом (ручным). Во всех других случаях его появление говорит о неисправностях тормозной системы, а потому необходимо немедленно ехать на СТО, так как с тормозами штуки плохи;
• стилизованное изображение термометра со шкалой относится к системе охлаждения автомобиля. Если значок красного цвета, это может говорить о закипании двигателя. В таком случае необходимо остановить его работу, дать ему остыть и проверить повторно. Мигание индикатора может свидетельствовать о проблемах по электрической части;
• изображение аккумуляторной батареи подскажет нам о падении уровня напряжения в бортовой сети. Если оно появляется не при запуске, а во время следования на скорости, то, возможно, проблемы в работе генератора, который предназначен для заряда батареи при движении.

   Другие важные значки и обозначения

Еще один сигнализатор, который устанавливается на всех современных авто, в том числе, и Фольксваген, носит название «CHECK» или «CHECK ENGINE». Он подсказывает, что одна из систем или важнейших деталей двигателя неисправна. Как правило, речь идет о нестабильной работе мотора (троении), неисправностях зажигания, слабом крутящем моменте, некачественном составе горючей смеси.

Тем водителям, которые периодически забывают закрыть крышку топливного бака, следует обращать внимание на значок автомобиля с незакрученной крышкой.

Этим индикатором оснащены многие модели современных импортных транспортных средств. Предусмотрены и обозначения, которые подсказывают, что настал момент прохождения планового технического осмотра.

Они могут быть разными, но чаще всего имеют изображение автомобиля с надписью SERVICE внизу.

Значительное распространение автоматических трансмиссий привело к появлению различных вариаций значков. Самый простой из них выглядит, как желтые литеры АТ на фоне черного квадрата. Может встречаться также обозначение А/Т OIL Temp и другие.

Все, что связано с этим, может означать недостаточный уровень масла в коробке-автомате, ее перегреву или режиму блокировки.

Как и в случае с двигателем, всем значкам, которые отображают работоспособность трансмиссии, необходимо уделять первостепенное внимание.

Современные машины могут похвастаться множеством систем безопасности, которых не было ранее. Уже у всех на слуху такие понятия, как антипробуксовочная, антиблокировочная системы, система стабилизации авто и так далее. Если буквенные обозначения подсвечены зеленым, это говорит о том, что системы функционируют в штатном режиме.

Желтый цвет подскажет отключение системы или наличие каких-либо сбоев в ее работе.

   Почему необходимо следить за изображениями на «приборке»

Описывать подробно привычные индикаторы не будем. Кратко напомню, что значок бензоколонки говорит о недостаточном уровне топлива и необходимости дозаправки в ближайшее время. Если изображен автомобиль с распахнутыми настежь дверями, значит, капот, багажник или какая-то дверь недозакрыта так, как следует.

К основным индикаторам, которые постоянно горят одним и тем же цветом на табло, необходимо привыкнуть, но регулярно проверять их состояние.

Любое отклонение сигнализирует о том, что функциональные способности автомобиля следует проверить.

В одних случаях речь может идти о доливке масла или тосола, обрыве электропроводки, перегорании датчика, а в других — о дорогостоящем ремонте, если своевременно не предпринять меры.

Для тех, кто хочет ознакомиться со всеми без исключения значками на различных типах транспортных средств, буди то Тойота, Ниссан или авто любой другой марки, есть многочисленные фото изображения в сети. Не забывайте, что только регулярное обслуживание и технический контроль помогут защитить Ваше авто от потенциальных и опасных неисправностей на дороге. Будьте внимательны и на этом до встречи!

С уважением, автор блога Андрей Кульпанов

Андрей

Источник: http://avto-kul.ru/poleznoe-ob-avtomobile/oboznachenie-znachkov-na-paneli-priborov.html

Обозначение значков на панели приборов автомобиля. Что означают значки на приборной панели?

Современные транспортные средства оснащаются различными электронными блоками и технологичными узлами, контроль за работой которых осуществляется при помощи соответствующих индикаторов. Для того чтобы понять состояние систем и возможные неполадки, необходимо знать обозначение значков на панели приборов. Рассмотрим основные символы, их работу и расшифровку.

Общие сведения

На щитке размещена масса лампочек, которые могут отличаться незначительно в зависимости от марки и типа авто. Они служат для информирования водителя о различных изменениях в основных системах машины. Точное обозначение значков на панели приборов можно узнать из сервисного мануала, прилагаемого к конкретному авто.

Стоит отметить, что индикаторные лампы – это максимально простой способ для выявления всех возможных поломок.

Индикаторы подскажут о неисправностях в работе силового агрегата, тормозной системы, аккумуляторной батареи и так далее. С развитием технологического оснащения транспортных средств количество датчиков также возросло.

Наряду с дополнительными показаниями индикаторы приобретают более привлекательную и оцифрованную конфигурацию.

Цветовые обозначения значков на приборной панели

Знаки на панели приборов сигнализируют различными колерами. Красный цвет чаще всего символизирует возникновение серьезных неисправностей или говорит о нарушении в работе систем безопасности авто. Также красная символика часто используется как напоминание о включении стояночного тормоза.

https://www.youtube.com/watch?v=qBViROjeqJU

Расцветка оранжевого или желтого оттенка напоминает о том, что определенный узел или элемент нуждается в ремонте или срочном техническом обслуживании. В этом случае необходимо в предельно короткий срок обратиться в сервисный центр для диагностики и уточнения типа неисправности.

Зеленый и синий цвет информируют владельца машины о нормальной работе узлов и агрегатов. Далее рассмотрим детальнее обозначение значков на панели приборов.

Основная символика

Лампочка-индикатор в виде красного кружка с восклицательным знаком в середине свидетельствует о том, что включен стояночный тормоз. Если этот символ появляется во время движения, это может говорить о неисправности в тормозном узле.

Датчик с красным символом шкалы термометра свидетельствует о повышенной температуре мотора, аналогичное изображение синего колера – о непрогретом двигателе. В первом случае необходимо остановить транспортное средство и проверить хладагент на предмет закипания, мотор при этом не глушится. Мигающая лампа свидетельствует о неполадках в проводке.

Масленка красного цвета на индикаторе с каплей масла возле носика – недостаток моторной жидкости, показания могут заменяться или дублироваться надписями Oil Level или Oil Min.

Символическое изображение аккумулятора красного цвета говорит о снижении уровня напряжения в электроцепи. Также этот индикатор оповещает о нарушении работы генератора либо других проблемах в электрике.

Системы безопасности

Ниже приведено обозначение значков на панели приборов «Приоры» и многих других автомобилях похожего класса.

• Треугольник красного цвета с восклицательным знаком внутри – напоминание о незакрытой двери или минимальном уровне моторной жидкости.
• Аналогичный символ желтого колера – некорректная работа узла контроля стабильности авто.
• Индикатор подушек безопасности красного цвета в виде сидящего человечка и шара перед ним говорит о поломке устройства или излишнем натяжении ремня. Неисправность необходимо срочно устранять, поскольку механизм может сработать самопроизвольно.
• Датчик с желтыми буквами PCS – блок подушек безопасности не активен.
• Зеленое или красное изображение ключа – включение иммобилайзера или сигнализации. Если символ не появляется после активации «противоугонки», ее работоспособность следует проверить.
• Красный гаечный ключ – обозначение на приборной панели, свидетельствующее о нарушении работы трансмиссии.
• Шестеренка красного колера с восклицательным знаком внутри – поломка сигнализации.
• Руль и рядом красный восклицательный знак – неисправность ГУР или ЭУР.

Датчики желтого цвета

Среди этих типов значков на приборной панели автомобиля можно отметить следующие символы:

• ABS в кружочке – нарушение в работе системы или ее полное отключение. Если сигнал высвечивается после включения зажигания и пропадает – узел работает нормально.
• Круг, внешняя сторона которого обрамлена прерывистыми линиями, – износ тормозных колодок.
• Символ двигателя с надписью CHECK – нарушение в работе силового агрегата.
• Аналогичное изображение с черной стрелкой, стремящейся вниз – снижение уровня мощности мотора.
• Прямоугольник, на нижней части которого изображено волнообразное движение – нехватка антифриза в системе.
• Буквы АТ – требуется проверка отдельных элементов трансмиссии.
• Надпись Nightview – не работает система ночного видения.

Датчики управления и контроля

Следующие обозначения значков на панели приборов:

• Индикатор с терминами зеленого и желтого цвета Active Track и TCS Off – активирована система пробуксовки, зеленые символы – работа в нормальном режиме, желтые буквы – наличие сбоев.
• Графическое изображение автомобиля, поднимающегося на возвышенность зеленого колера – подсказка водителю о движении на спуске или подъеме.
• Желтые надписи ESP и BAS – включение поддержки аварийного торможения.
• KDSS – нарушение в работе кинетической стабилизации подвески.

Система устойчивости

Указанные далее обозначения на приборной панели высвечиваются желтым цветом:

• Символ автомобиля на извилистой дороге – отключение блока стабилизации транспортного средства. Значки могут заменяться или дублироваться надписями VDC Off, DSC Off.
• Символ колеса со стрелкой и фрагментом дорожного полотна – некорректная работа элемента антипробуксовочной системы.
• Машина, рядом с которой изображен гаечный ключ – нарушение в работе системы противоскольжения.
• Черный символ авто на извилистой дороге и желтом фоне – транспортное средство движется по сколькому участку, узел противоскольжения работает нормально.

Специальные значки на приборной панели автомобиля

Ниже указана расшифровка индикаторов и ламп, связанных с функциональностью автомобиля.

• Лампа с изображением автомобиля желтого колера, над крышей которого двухсторонняя стрелка – перебои с мощностью силового агрегата.
• Символ ключа – красный элемент (электронного ключа нет), зеленое изображение – он есть.
• Зеленая надпись Cruise – работает круиз-контроль. Мигающий символ говорит о неполадках в этой системе.
• Буква Р с отходящими лучами к треугольнику – зеленый цвет указывает на нормальное функционирование парктроника, желтый символ – датчик работает некорректно.
• Желтая «снежинка» – АКПП работает на повышенных передачах.
• Оранжевый прямоугольник с входящими в него извилистыми стрелками – активирован обогрев заднего стекла.
• Надпись CK SUSP – БК обнаружил нарушения в одном из элементов подвески.
• Значки и обозначения панели приборов в виде надписей 4×4 High свидетельствуют о включении четырех ведущих колес, а желтый AWD говорит о том, что полный привод не может быть активирован по каким-либо причинам.
• VGRS красного цвета – неполадки в функционировании системы управления.

Освещение

Далее указаны обозначения значков панели приборов «Приоры», связанные с работой осветительных элементов.

• Зеленая символическая фара с лучами – фонари работают в нормальном режиме.
• Аналогичное изображение с восклицательным знаком внутри – неполадки в работе внешних фар.
• Синий элемент в виде фонаря с прямыми лучами – активирован дальний свет.
• Аналогичный символ зеленого цвета с надписью Auto – работает функция переключения осветительных ламп.
• Желтый фонарь с лучами, уходящими вниз и стрелками – ошибки в функционировании механизма регулировки световых элементов.
• Символ автомобиля желтого цвета (вид сверху) с исходящим световым потоком от задних фар – неполадки в электрической цепи или стоп-сигналах.
• Два встречных зеленых символа фар с лучиками – включены габаритные огни.

Особенности дизельных авто

На моделях с дизельным мотором встречаются следующие обозначения значков на приборной панели автомобиля:

• Символ скрученной проволоки с двух сторон – горящий красным цветом значок говорит о том, что необходимо проверить свечи зажигания.
• Схематическое отображение бензиновой колонки желтого цвета и капель рядом – присутствует конденсат в топливной системе.
• Оранжевая надпись T-Belt – если горит после пуска мотора, необходимо срочно заменить ремень ГРМ.
• Прямоугольник желтого колера, внутри которого диаграмма – БК нашел в дизеле излишек влаги.
• Желтый или красный символ фильтра, наполовину закрашенный — нормальный или забитый сажевый фильтр.

Источник: https://autogear.ru/article/364/338/oboznachenie-znachkov-na-paneli-priborov-avtomobilya-chto-oznachayut-znachki-na-pribornoy-paneli/

Вот что означают значки на панели вашего автомобиля! Полный список

Фактрум публикует список значений 64 наиболее распространённых символов на приборной панели разных автомобилей.

1. Противотуманные фары (передние).
2. Неисправность усилителя рулевого управления.
3. Противотуманные фары (задние).
4. Низкий уровень жидкости стеклоомывателя.
5. Износ тормозных колодок.
6. Значок включённого круиз-контроля.
7. Включены поворотные сигналы.
8. Датчик дождя и света.
9. Зимний режим.
10. Индикатор информационного сообщения.
11. Индикация работы свечи накаливания.
12. Мороз.
13. Индикация обнаружения бесконтактного ключа.
14. Ключ не обнаружен.
15. Батарея ключа нуждается в замене.
16. Опасное сокращение дистанции.
17. Нажмите педаль сцепления.
18. Нажмите тормозную педаль.
19. Блокировка рулевой колонки.
20. Дальний свет.
21. Низкое давление в шинах.
22. Индикатор включения наружного освещения.
23. Неисправность наружного освещения.
24. Не работает стоп-сигнал.
25. Предупреждение сажевого фильтра.
26. Предупреждение прицепного устройства.
27. Предупреждение пневматической подвески.
28. Смена полосы движения.
29. Перегрев катализатора.
30. Не пристёгнут ремень безопасности.
31. Активирован стояночный тормоз.
32. Неисправность аккумулятора.
33. Система помощи при парковке.
34. Требуется техническое обслуживание.
35. Адаптивные передние фары.
36. Неисправность автоматического наклона фар.
37. Неисправность заднего спойлера.
38. Неисправность крыши в кабриолете.
39. Ошибка подушки безопасности.
40. Неисправность ручного тормоза.
41. Вода в топливном фильтре.
42. Подушка безопасности деактивирована.
43. Неисправность.
44. Фары ближнего света.
45. Загрязнение воздушного фильтра.
46. Режим экономии топлива.
47. Система помощи спуска с горы.
48. Повышенная температура.
49. Неисправность антиблокировочной системы тормозов.
50. Неисправность топливного фильтра.
51. Открыта дверь.
52. Открыт капот.
53. Низкий уровень топлива.
54. Неисправность автоматической коробки передач.
55. Автоматический ограничитель скорости.
56. Амортизаторы подвески.
57. Низкое давление масла.
58. Обогрев лобового стекла.
59. Открыт багажник.
60. Система стабилизации отключена.
61. Датчик дождя.
62. Неполадка двигателя.
63. Обогрев заднего стекла.
64. Автоматическое очищение лобового стекла.

Как в России появились неблагозвучные и обидные фамилии

Кто такие «дети Луны»?

Платон считал, что люди изначально имели по четыре руки и ноги, а также по два лица.

Кроме того, полов было не два, а три: мужской («дети Солнца»), женский («дети Земли») и андрогинный средний («дети Луны»), представители которого имели и мужские, и женские половые признаки.

Эти люди были невероятно сильны и могли свергнуть богов, так что в качестве упреждающей меры Зевс разделил их на две половины, заодно удвоив количество людей, а значит, жертвенных подношений богам.… Читать далее…

Горничные могут игнорировать табличку «Не беспокоить»

Возможно, с вами такое бывало: несмотря на то, что вы повесили на ручку двери табличку «не беспокоить», горничная в ваше отсутствие зашла в номер и навела порядок.

Даже если следов присутствия персонала в номере нет, это не значит, что в нём никого не было.

Мы не хотели бы подкреплять вашу паранойю, но факт заключается в том, что табличка «не беспокоить» — не приказ, а, скорее, рекомендация или просьба. И горничные имеют право её игнорировать. Читать далее…

Факты, которыми официанты готовы поделиться только анонимно

Источник: https://www.factroom.ru/obshchestvo/icons-on-your-car-dashboard

Обозначения на приборной панели: полная расшифровка

Обозначения на приборной панели являются отражением внутреннего состояния автомобиля. Каждый сигнал рассказывает о конкретной поломке или нехватке жидкости. Они могут быть разных цветов, и разделены на группы.

Цвета иконок и символов – что они означают?

Обозначения значков информируют водителя о неисправностях и функционировании некоторых механизмов. Благодаря им вы в курсе, что конкретно происходит с транспортным средством.

В ранних моделях машин это были простые лампочки, которые загорались разными цветами. Сегодня их сменили иконки, что улучшило восприятие и информативность.

Они по-прежнему имеют разные цвета, и на основе этих показателей стало проще проводить диагностику или ремонт.

Красный цвет

Если иконка загорелась красным цветом, что это говорит о срочной необходимости провести ремонт. Также такое явление свидетельствует об угрозе безопасности для пассажиров. Транспортное средство может в любой момент сломаться и движение прекратится. Также этот цвет применяется для важных оповещений.

Жёлтый цвет

Этот цвет значков на приборной панели рассказывает о том, что нужно произвести восстановление одной из деталей машины.

Если вы увидели этот цвет, то в ближайшее время следует отправиться в автосервис для проведения диагностики. Иначе проблема может стать «красной».

Также иконка жёлтого цвета может начать мигать, что свидетельствует об ухудшении состояния детали. Обратитесь к мастеру безотлагательно.

Зелёный или синий цвет

В обозначениях символов данного цвета нет ничего опасного. Они просто информируют о стабильной работе определённой системы машины. Они не свидетельствуют об опасности.

Если вы видите, что появились красные или жёлтые значки, то не надо ждать, пока они погаснут или начнут гореть другие обозначения. Чем больше вы ждёте, тем выше шанс появления другой поломки. Это может привести к серьёзным финансовым затратам на ремонт. Вряд ли вы хотите тратить свои деньги.

Не забывайте проводить техническое обслуживание и диагностику согласно регламенту, даже если лампочки не горят. Это позволяет избежать серьёзных поломок и увеличить долговечность транспортного средства. Следите за значками на приборной панели – это не просто свечение красивых лампочек, а серьёзное предупреждение.

Обозначение значков

1. Были активированы «противотуманки» спереди.
2. Данный вид обозначения говорит о неполадках внутри электрического усилителя или гидравлического усилителя руля.
3. Загорелись противотуманные фары сзади машины.
4. Приборы сообщают, что количество жидкости для умывания стекла понизилось до критической отметки.
5. Колодки для торможения стёрлись– необходимо срочно поставить новые.
6. Приборная панель подскажет, если вы активировали круиз контроль (режим постоянной скорости без нажатия педали).
7. Работают поворотные сигналы.
8. Активирован датчик дождя или света.
9. Показывает, что уровень температуры снаружи машины опустился ниже 0.
10. На лампочках отражается любой вид сообщения.
11. Свеча накаливания включилась.
12. Если у вас есть соответствующая система определения, то она показывает, что на улице может образоваться гололёд.
13. Идентификация бесконтактного ключа.
14. Ключ не находится в гнезде.
15. Внутри элемента питания ключа закончился заряд.
16. Вы находитесь в опасной близости с другой машиной или конструкцией.
17. Нужно нажать педаль сцепления.
18. Если загорелось это обозначение, нужно разблокировать АККП путём активации торможения.
19. Рулевое управление было заблокировано.
20. Загорелся свет дальнего действия.
21. В одном из колёс давление воздуха сильно упало (отклонение от нормы более 25%).
22. Вы включили наружное освещение.
23. Наружное освещение работает некорректно.
24. Стоп сигнал не работает нормально
25. Сажевый фильтр загрязнён или он сломался.
26. Проверьте прицеп – возможно, отсоединился элемент крепления.
27. Неполадки с подвеской пневматического типа.
28. Вы только что сменили полосу движения.
29. Температура катализатора превышает норму.
30. Следует пристегнуть ремень безопасности на месте водителя.
31. Обозначение с иконкой ручного тормоза говорит о следующем: ручник был поднят, неполадки с тормозными колодками, необходимо восстановить уровень тормозной жидкости. Если вы пользуетесь электронным ручным тормозом, то возможны неполадки с датчиком или концевиком.
32. Уровень заряда элемента питания.
33. Этот значок помогает в процессе парковки.
34. Пришло время отправляться на ТО согласно регламенту производителя.
35. Передние фары адаптивного вида были активированы.
36. Автоматический наклон фар функционирует некорректно.
37. Задний спойлер был повреждён.
38. Этот значок обозначает, что крыша кабриолета не работает стабильно.
39. Подушка безопасности может не сработать.
40. Эта иконка имеет несколько значений: если он в круге, то неисправна тормозная система (прекратить поездку), также индикатор может свидетельствовать об активации ручного тормоза или износе тормозной колодки, следует проверить уровень тормозной жидкости и тормозной шланг на наличие повреждений. Посмотрите поплавок.
41. Внутрь топливного фильтра попала влага.
42. Боковая подушка безопасности может не сработать или она вовсе отключена.
43. Идентифицирован какой-то вид неполадки.
44. Фары ближнего света горят.
45. Внутрь воздушного фильтра попало много грязи.
46. Вы включили режим экономии топлива – дизайн иконки может быть разным.
47. На картинке выше изображены индикаторы помощи – внутри машины есть механизмы, которые помогают при движении в гору или неровной дороге.
48. Красный цвет обозначает слишком высокий уровень температуры системы охлаждения. Если цвет синий, то температура ниже нормы.
49. Активирована система снятия блокировки колёс. Иконка горит при неполадках в системе ABS.
50. В топливную систему проникла влага.
51. У вас открыта одна из дверей.
52. У вас открыт капот.
53. Запасы топлива подходят к концу.
54. Коробка передач работает некорректно.
55. Система ограничения скорости включена.
56. Что-то случилось с системой амортизации.
57. Низкий уровень масла или уровень давления масла в двигателе стал ниже нормы.
58. Этим символом сообщается, что работает система нагрева лобового стекла.
59. вас открыт багажник.
60. Система стабилизации работает некорректно.
61. Работает датчик дождя.
62. Нужно произвести диагностику двигателя. Если горит эта иконка, то мотор может перестать работать. Индикатор будет гореть, пока вы не устраните все неполадки.

    Диагностику нужно в любом случае.

63. Символы говорят, что система нагрева заднего стекла активирована.
64. Включены стеклоочистители.

Вы прочитали перечень обозначений. Панель приборов является надёжным помощником водителя. Если у вас возникли неполадки, то можно решить проблему самостоятельно. Однако большинство водителей отправляются в автосервис, где опытные мастера производят ремонт. Если вы хотите, чтобы ваш автомобиль проработал как можно дольше, то рекомендуется как можно чаще заказывать диагностику и регулярно проводить техническое обслуживание.

Заказать услугу ремонта вы можете на сайте Uremont.com, где собраны лучшие варианты автосервисов. Агрегатор размещает информацию только о проверенных исполнителях. Вы можете доверять предложенным данным. Просто переходите по ссылке и связывайтесь с автосервисом по поводу восстановления определённой части автомобиля. Пользуйтесь сервисом надёжных компаний, и ваша машина будет в порядке.

Источник: https://uremont.com/publications/articles/oboznacheniya-na-pribornoy-paneli

Обозначения значков на панели приборов — что означают

Главная » Советы по ремонту » Обозначения значков на панели приборов — что означают

Значки на панели приборов – это информативные помощники, которые вовремя напомнят водителю о незакрытой двери, оповестят о возможных неполадках в системе управления машиной.

С каждым выпуском новой модели производители увеличивают и без того насыщенную информацией панель приборов. Нужно разбираться, о чём говорят значки и почему светятся разными цветами.

• Сегодня мы разберёмся в символах расположенных на панели приборов и определимся, к какому блоку относится то или иной значок.
• Если необходимо разобраться в определенном значке на панели управления то посмотрите видео,которое я для вас навоял, прошу не судить строго )), лучше лайк ))))

Что означают цвета значков на панели приборов

В данном случае цвет значка имеет значение. Коротко о них. На всех автомобилях на панели приборов индикаторы высвечиваются тремя цветами как на светофоре.

1. Красный цвет,
2. Жёлтый цвет,
3. Зелёный цвет.

• Красный – опасный! Движение автомобиля при этом цвете запрещено.
• Жёлтый цвет — это своего рода предупреждение и подсказка на что необходимо обратить внимание.
• Зелёный цвет на панели приборов служит предупреждением о работающих приборах: габаритные огни, включенный ближний свет машины.

Как дополнение на транспортных средствах используется ещё один цвет – это синий. Он работает исключительно при включенном дальнем свете.

Нужно помнить, что большая часть значков на панели приборов загорается при запуске силового агрегата и после пуска гаснет. Если значки на панели приборов не гаснут, значит, в автомобиле появились определённые неполадки. Исключение составляет жёлтый цвет включенных противотуманных фар.

При продаже нового автомобиля есть инструкция с подробным описанием работы знаков расположенных на панели приборов. Что делать той категории водителей, которые приобрели подержанную машину, а владелец не предоставил инструкцию.

Надеемся, что материал будет полезен для всех без исключения собственников автомобилей и багаж знаний пополнится новой полезной информацией.

Мы не затрагиваем элементарные значки, понятные каждому индикаторы поворотов, габаритных огней и стоп-сигналов. Надеемся, что большинство владельцев автомобилей, не нуждается в столь тщательном изучении значков на панели приборов.

Об информационных блоках значков на приборной панели

Речи идёт об определённой группе значков на панели приборов. Давайте вкратце познакомимся с ними.

1. Значки охлаждающей жидкости транспортного средства.
2. Символы безопасности.
3. Значки контроля системы управления автомобиля.
4. Индикаторы, контролирующие курсовую устойчивость машины.
5. Расширенные функции.
6. Сигналы экономии.
7. Специальные символы для гибридных транспортных средств.
8. Единая категория для дизельных машин.
9. Значки, связанные с освещением.
10. Плановые показатели.

[block]2[/block]Значки технической жидкости на приборной панели транспортного средства

• К этой категории относятся значки указывающие водителю о возникших проблемах с тормозами. Горит красный свет. Однако необходимо помнить, то такой свет зажигается и горит постоянно, если автомобиль поставили на стояночный тормоз.
• Следующий символ относится к t0 силового агрегата. Красный цвет свидетельствует о повышенной t0 мотора. Синий индикатор о пониженных t0. Необходимо остановиться и выключить двигатель. Если лампочка мигает, возможны проблемы в электрической части машины.
• Следующий значок низкого уровня масла.
• Далее, знак, предупреждающий о наличии масла в силовом агрегате ниже допустимого уровня.
• Знак, говорящий о проблемах с АКБ. Это может быть отсутствие зарядки а/батареи, или чаще всего, капризничает генератор машины.

Значки безопасности

• К ним относится общий знак аварийной опасности и сигналы, предупреждающие о проблемах связанных с подушками безопасности находящимися по бокам.
• Индикатор, сигнализирующий о неисправности подушки безопасности переднего пассажира и активированной системе против угона транспортного средства.
• Символ безопасности связанный с проблемами АКПП.
• Индикатор, говорящий о неисправной противоугонной системе.
• Проблемы, связанные с гидравликой рулевого управления.
• На спортивных автомобилях есть предупреждение о неполадках в системе трансмиссии.
• Индикатор, указывающий на критический уровень тормозной жидкости.
• Световая подсказка, говорящая о намеренном отключении АБС или проблемами и сбоями в работе. Возможно, функция заблокирована специально.
• Значок, говорящий о проблемах с тормозной системой автомобиля. Нужно обратиться к специалистам для замены тормозных колодок.
• Индикатор разблокировки переключателя АКПП.
• Сигнал, который предупреждает об износе одного из колёс более чем на 25%.
• Показатель неисправности силового агрегата и системы в целом.
• Значок, указывающий на критическое снижение мощности силового агрегата.
• Значок на панели приборов говорящий об открытой крышке топливного бака.
• Значок сообщений для водителя.
• Значок с волнистыми линиями говорящий о проблемах с катализатором.
• Обозначение, напоминающее о плановом техническом осмотре машины.
• Подсказка о засорении воздушного фильтра.
• Повышенная температура в автоматической коробке передач.
• Неисправности в коробке/автомат.
• Блокировка АКПП.
• Недостаточный или критический уровень масла в автоматической коробке передач.
• Заблокирована система слежения.
• Отключён  овердрайв.
• Неисправна система ночного видения.

Значки контроля системы управления автомобиля

• Знак жёлтого цвета говорящий о сбоях в работе АБС. Зелёный цвет показывает стабильную работу.
• Знак спуск/подъём с горы.
• На автомобилях с полным приводом, когда датчик активирован, есть индикатор поворотов.
• ESP задействуется при экстренном торможении.
• Проблемы с BAS.

Индикаторы, контролирующие курсовую устойчивость машины

• Наблюдаются неисправности в системе стабилизации транспортного средства.
• Датчик, реагирующий на скольжение машины.

Расширенные функции

• Знак, указывающий на проблемы с мощностью мотора.
• Значок, говорящий о вставленном или отсутствующем электронном ключе.
• Сигнал о необходимости смены батарейки на э/ключе.
• Подача светового сигнала о критическом расстоянии до впереди идущего автомобиля.
• Проблемы, связанные с круиз контролем транспортного средства.
• Значок, указывающий на работу амортизаторов в одном из выбранных режимов.
• Система, помогающая в безопасной парковке автомобиля. Если горит зелёный индикатор – всё в порядке. Жёлтый цвет оповещает водителя о неполадках в работе.
• Индикатор предварительного столкновения транспортного средства с неподвижным препятствием.
• Индикатор, указывающий на включение вспомогательной функции «Снег».

Источник: https://remontpeugeot.ru/sovety/znachki-na-paneli-priborov.html

Обозначения значков на панели приборов

Автомобили предупреждают о неполадках в своем организме не только четкими симптомами, но и посредством индикации на панели приборов. Это важный инструмент взаимодействия с человеком, поэтому каждому гомо сапиенсу за штурвалом следует знать, что скрывается за той или другой «иконкой».

По мере развития электрооборудования машины становились все умнее, облегчая процесс диагностики и повышая уровень общения с пользователем.

Если говорить о технических неисправностях, то контакт между живым механизмом и зачастую бездушным человеком происходит как посредством симптоматической информации, так и визуальными предупреждениями, игнорировать которые иной раз невозможно, да и попросту небезопасно.

Даже не самые современные модели имеют множество разных индикаторов. Все они очень важны, но некоторые особенно — изменения, происходящие с машиной, далеко не всегда можно ощутить с водительского места.

Начинающиеся проблемы с тормозной системой, рулевым управлением или подвеской «пилот» должен почувствовать каждой клеточкой своего тела еще до «цветомузыки» на передней панели. Зато каждый растяпа может перегреть мотор или не уследить за уровнем масла, и лишь индикация предупредит его о риске фатальных поломок.

Система оповещения предназначена в первую очередь именно для сидящего за рулем и водителю крайне желательно в ней разбираться. Особо отметим, что далеко не все «иконки» сообщают о технических проблемах — многие указывают только на штатное функционирование.

Цвета значков панели приборов

Значение большинство значков воспринимается на интуитивном уровне и при этом все они имеют соответствующий «смысловой» цвет. Зеленые или синие изображения не несут тревожных сведений, а лишь указывают водителю на выполнение штатных сервисных функций.

Если засветилась желтая или оранжевая «иконка» — настораживаемся.

Значит, в одной из систем железного «коня» обнаружена неисправность, которую не следует игнорировать, или он просит заехать на сервис для выполнения сервисных процедур.

Но в некоторых случаях предупреждающий колер может быть связан также с работой одной из важных функций автомобиля, требующей напоминания водителю в силу разного рода ограничений или эксплуатационных условий.

Для индикации риска серьезных неисправностей логично выбран красный цвет. В большинстве случаев речь может идти о вероятности отказа в одной из систем и даже риске аварии.

Информационные индикаторы

Данные символы в первую очередь связаны с работой осветительных приборов: информируют о включенной аварийной сигнализации («аварийке») и указателях поворота стрелками, напоминают о габаритных огнях, дневных ходовых огней, фарах ближнего света и противотуманных фарах схематичными изображениями источника света. При этом, задние «противотуманки» обычно отображаются на панели приборов желтым символом чтобы не было путаницы, а дальний свет — контрастным синим, дабы водитель видел его даже периферийным зрением и помнил, что может слепить встречных.

Соответствующие зеленые символы закреплены за круиз-контролем. Бортовая система проинформирует водителя об активации «автопилота» схематичным изображением машины и/или спидометра и такими надписями как CRUISE, SET, ACC (Adaptive Cruise Control).

Буквы TRAC или ACTIVE TRAC напомнят «пилоту», что на страже его здоровья и жизни стоит противобуксовочная система, а литеры PWR и вовсе ободрят: задействован мощностной режим в коробке передач. Что до экологично-экономичного пресета в системе выбора режимов движений (ECO, ECO MODE или полоски вокруг спидометра как на Honda), то ему сам бог велел сиять зеленым.
У кроссоверов и внедорожников предусмотрен свой арсенал значков особого назначения. Специфика эксплуатации современных машин данного типа предусматривает ряд ассистирующих на бездорожье систем, например, функцию помощи при спуске с горы. Загорелась «иконка» с профилем вездехода катящегося с холма? Можно ехать! Оффроудный круиз-контроль, позволяющий поддерживать постоянную «ползучую» скорость на бездорожье, отображается не только схематичной картинкой с машиной на пересеченке, но может и сообщением, как на Toyota Land Cruiser: «CRAWL is activated».

• Другие активные «помощники» также подсвечиваются зеленым, например, принудительное включение парктроника у некоторых автомобилей оповестит водителя зеленой буквой P.
• Часто адаптивная подвеска информирует о выбранном режиме надписью (например, SPORT или COMFORT) и стилизованным изображением амортизатора.
• Наконец, электромеханический стояночный тормоз укажет на работу в штатном режиме символом — кружком и надписью HOLD, либо AUTO HOLD или просто HOLD.

В большинстве случаев красные значки не сулят ничего хорошего. Исключением можно считать круг с литерой P — напоминание о том, что с затянутым ручным тормозом далеко не уедешь.

Предупреждающие значки

Их великое множество и несметное количество, равно как и поводов для предупреждения водителя. Упомянуть все в рамках одного материала вряд ли получится, но по основным, которые надо знать, пройдемся.

Некоторые желтые знаки понятны не сразу, особенно, если водитель начинающий или, например, доселе попросту их не видел.

Допустим, случилось критическое снижение уровня охлаждающей жидкости, грозящее перегревом и серьезными повреждениями двигателя — на приборке появится схематичное изображение резервуара с антифризом на дне. Встречаются и другие символы, но, пожалуй, именно этот лучше всего воспринимается интуитивно.

Машины, оснащенные системой контроля за давлением в шинах, предупредят о необходимости расчехлить компрессор символом со спущенным колесом и восклицательным знаком. Обычно это происходит, если одна или несколько покрышек сдулась на четверть и более от номинального значения.

Желтые иконки стоят на страже работы систем активной безопасности. В зимнее время года или просто на мокрой дороге бывает водителю подмигнет изображение автомобиля со следами-зигзагами в треугольнике или без него — не волнуйся, хозяин, это функция курсовой устойчивости только что уберегла тебя от разворота.

Деактивация ассистентов активной безопасности тоже отмечается желтым. Водитель решил «усыпить» трэкшен-контроль или отказывается от помощи системы курсовой устойчивости? На приборке загорится TCS OFF, TRAC OFF, DSC OFF. Название систем варьируется в зависимости от производителя, поэтому возможны варианты. То же самое и с пассажирской подушкой безопасности — о ее бездействии поведает «иконка» с человечком и перечеркнутым кругом, либо, скажем, тревожный сигнал SIDE AIRBAG OFF.

Полноприводная трансмиссия часто оповещает водителя о своей активности не зеленой, а яркой желтой символикой — некоторые режимы, о которых нельзя забывать, допустимы лишь в определенных условиях.

В данном случае все элементарно — обозначения понятные и наглядные, да и пользователи подобной техники часто достаточно продвинутые. Например, расшифровка символа 4LO или 4×4 LOW очевидна — включена понижающей передача.

Активация блокировок дифференциалов вероятнее всего отобразится посредством трансмиссионной схемы с крестиками. Блокировка межосевого дифференциала — это надпись LOCK на соответствующем изображении.

Авто с дизельными двигателями и, соответственно, набором своих «иконок», обусловленным конструктивными особенностями, — отдельный разговор. В моторах с воспламенением от сжатия есть свечи накаливания, о прогреве которых говорит спираль. По мере прогрева и отключения свечей индикация гаснет.

При забитом сажевом фильтре и необходимости его регенерации вы увидите несколько вариантов значков. Каждый из них укажет на необходимость «что-то сделать» с выпускной системой даже автомобилисту, доселе их не видевших и не знакомых с проблемой, чего не скажешь об индикации воды в солярке и призыву к обслуживанию системы очистки топлива.

Лишь встречающийся вариант с заправочной колонкой и каплями воды, интуитивно понятен.

Индикаторы, сообщающие о неисправности

Могут быть как желтые, так и красные. На последние значки следует обращать повышенное внимание, ибо они буквально кричат водителю о риске критических поломок и невозможности дальнейшей эксплуатации. Значение их следует помнить, как «Отче наш», а проблемы, за ними стоящие, решать безотлагательно.

Изображение «масленки» — признак падения давления масла. Если проигнорируете, что символ горит после запуска двигателя, то рискуете «попасть» на серьезный и дорогой ремонт двигателя.

Термометр на «волнах» — предупреждение о перегреве мотора.

Ежели перед вашим носом зажглась картинка с шестеренкой, да еще и с восклицательным знаком посередине, значит, в коробке передач есть неполадка, и автомобиль бьет тревогу.

Вспыхнувшее на приборке изображение аккумулятора обещает массу веселья — автомобиль намекает на то, что вы можете не доехать до точки назначения. Батарея не получает заряд и виной тому может быть неисправный генератор.

Шестеренка с восклицательным знаком означает проблему с коробкой передач. Та же картинка, но с термометром говорит о перегреве, влекущим риск фатальных повреждений агрегата. Человечек в кресле с шариком, надпись SRS или AIRBAG вовсе не запрещает сидячий футбол, а намекает на ошибку подушки безопасности.

Еще один тревожный симптом отзовется загоревшимся рулем с восклицательным знаком, хотя изменения в работе рулевого механизма водитель должен чувствовать безо всякой «цветомузыки».

Наконец, красный кружок с изображением, смахивающим не то на волны, не то на огонь или слово BRAKE укажет на одну из самых опасных проблем — низкий уровень тормозной жидкости и возможную неисправность системы.

Некоторые проблемы заявляют о себе веселыми желтыми картинками. Один из самых известных символов — CHECK ENGINE, известный в народе как «джеки чан». Силуэт двигателя или соответствующая надпись появляется внезапно, тревожа внимательного и заботливого водителя.

Причины могут быть разные, например, «ругань» автомобиля на расходомер воздуха (датчик массового расхода воздуха), систему зажигания или на компоненты выпускной системы — лямбда-зонд (кислородный датчик) или катализатор.

Часто «джеки чан» совершенно не беспокоит владельцев и не рассматривается ими как повод заехать на компьютерную диагностику, несмотря на то, что машина стала хуже ехать.

Транспортное средство не утрачивает способность перемещаться в пространстве, а для прослойки автомобилистов, эксплуатирующих его по принципу «буду ездить, пока не сломается» это главное.

Постоянно горящие значки ассистентов активной безопасности говорят о принудительном отключении систем, либо неисправности. Так, литеры ABS или ANTI LOCK, сияющие, словно луна в ночи, означают бездействие антиблокировочной системы тормозов — надо разбираться, иначе может закончиться аварией.

Индикаторы дополнительных функций

«Желтая лампочка», вспыхивающая рядом со шкалой уровня топлива или символ с заправочной колонкой знакомы даже вчерашнему выпускнику автошколы. Они указывают на необходимость срочно пополнить запасы горючки. Есть даже устойчивое выражение «езда на лампочке» в адрес рисковых людей, не боящихся пересохнуть или прикончить топливный насос.

Ежели в бачке для омывающей жидкости пустота, то на панели приборов некоторых автомобилях может загореться значок с лобовым стеклом и пунктирными струйками — очень удобная «напоминалка» в зимнее время года.

Водителя, предпочитающего не пристегиваться, всю дорогу будет сопровождать картинка с человечком за рулем на пару со звуковым сигналом. Неплотно закрытая дверь напомнит о себе видом автомобиля сверху с распахнутыми «калитками», а у некоторых моделей высветится текстовое сообщение вроде «DOOR AJAR» — возможны различные варианты.

В заключение отметим, что система оповещения водителя создана не для красивой расцветки панели приборов в яркие жизнерадостные цвета, а для определенных выводов.

Многие товарищи, у которых панель приборов светится, словно новогодняя елка, их не делают вовсе, что является большой ошибкой: к одним начавшимся проблемам со временем добавляются новые.

Помните — когда речь идет о неисправностях или их предупреждении, никогда не рано принять меры!

Источник: https://auto.rambler.ru/other/40468697-oboznacheniya-znachkov-na-paneli-priborov/

Значки на панели приборов автомобиля

Значки на панели приборов автомобиля

58 17.02.2022, 11:56

Содержание

В автомобилях есть система оповещения, отображающая их текущее состояние. При ее срабатывании загораются индикаторы на приборной панели. Для каждой неисправности или подключенной функции предусмотрен отдельный значок.

Расшифровка символов

Раньше в качестве индикаторов использовали обычные лампочки. Со временем устройство автомобилей стало более сложным – в сборку начали включать много электроники. Поэтому и система оповещения стала умнее.

Приборные панели внутри машин достаточно компактные. Отобразить на них предупреждение в полном текстовом формате невозможно. Для этого разработали целую систему символов.

Не всегда водитель может интуитивно понять, что обозначает та или иная иконка. Поэтому был составлен каталог с расшифровкой индикаторов на панели приборов.

Цвет значков

Для подсветки используют три цвета, поэтому индикацию также называют гирляндой. Она срабатывает не только при появлении неисправности. С помощью подсветки можно сразу понять, возникла внештатная ситуация или же система просто указывает на подключение какой-либо функции.

Символы могут гореть цветом:

•  Красным. Такая индикация означает, что возникла проблема, на которую необходимо незамедлительно обратить внимание. Не всегда красная иконка предупреждает об опасности, требующей остановки автомобиля. Однако водителю требуется в короткое время решить возникшую проблему;
• Желтым (оранжевым).  Индикаторы такого цвета сообщают, что в определенной системе произошел сбой, который не является критическим. Возникшие неисправности не делают вождение автомобиля опасным или невозможным;
• Зеленым (синим). Значки загораются, когда функции выполняются штатно.

Для моделей Renault есть исключение. В них оранжево подсвечены иконки, сообщающие о штатной работе противотуманных фар и включенном обогреве стекла за задним сидением.

Обычные и общие символы

Общие иконки сообщают о рядовых потребностях. К ним относится:

• Изображение пристегнутого человека. Индикация срабатывает, когда внутри заведенной машины сидят люди, не воспользовавшиеся ремнями безопасности;
• Топливная колонка. Значение символа – низкий уровень горючего;
• Автомобиль с распахнутыми дверями. Сообщает, что машина открыта;
• Стекло, на которую направлена струя жидкости. Значение – мало воды в стеклоомывателе;
• SERVICE с изображением гаечного ключа или авто. Напоминает, что требуется провести техническое обслуживание авто.

Индикацию размещают не только на панели приборов. Она может быть на дисплее развлекательной системы.

Осветительные значки

О функционировании системы освещения и появлении в ней сбоев оповещают следующие индикаторы на приборной панели с синей или зеленой подсветкой:

• Включенная лампа. Иконка активируется, когда горят фары;
• Лампа с «!» (бывает желтой перечеркнутой). Индикация предупреждает, что есть неполадки с фарами. Знак появляется, если осветительный элемент сильно поврежден либо обнаружен сбой в проводке;
• Фара с лучами. Активируется при включенном дальнем свете;
• Фара с пунктирными линиями (бывает с пометкой DRL). Иконка появляется, когда ближний свет автоматически включается днем;
•  Две фары отображают лучи в противоположные направления. Символ значит, что в данный момент включены огни габаритов;
• Фара с волной, зачеркнутой тремя отрезками. Индикатор оповещает о включении огней;
• Стрелка, направленная в сторону. Индикация срабатывает при включении поворотного сигнала;
•  «P», заключенная в скобки или круг. Символ предупреждает, что машина на ручнике.

Также есть и желтые осветительные символы:

• Рядом с включенной фарой находятся стрелки вниз и вверх (или «!» внутри нее). Возникла неполадка в механизме автоматической настройки положения приборов головного света;
• Фара направляет лучи вверх на двойную стрелу, или AFS OFF. Означает, что система адаптивного света выключена;
• Автомобиль, у которого сзади включен свет. Ошибки в функционировании фар, освещающих сзади, и стоповых огней. Бывает как поломка самой лампы, так и проблема проводке.

Желтая или красная подсветка отметки A/T Oil Temp или AT. Она активируется, если включена противотуманная оптика, расположенная сзади машины.

Информационные дисплеи

В современных автомобилях на приборной панели размещают информационный дисплей. На нем могут отображаться следующие надписи со значениями:

• Service. Пришло время пройти техобслуживание;
• MOTORSTURG или WERKSTATT. В двигателе обнаружены неполадки;
• ABGAS WERKSTATT. Выхлопные газы отводятся некорректно;
• STOP. Завести автомобиль невозможно или опасно. Активируется при возникновении критичной проблемы;
• WEG-FARHRSPERRE AKTIV. Произошел блок силового агрегата;
• Engine Oil Sensor. Давление масла стало низким, либо его датчик неисправен;
• FERNLICHT LINKS (RECHT) DEFEKT. Нет дальнего света справа или слева;
• STOP! KCHLMITTEL PRCFEN! eeTRIEBSANLEITUNG. Необходимо заглушить двигатель и проверить работу охлаждающей системы;
• VVASCHWASSER AUFFULLEN. Низкий уровень омывающей жидкости;
• BREMSBELAG PRCFEN. Некорректная работа тормозных колодок;
• LSENSOR WERKSTATT. Обнаружены проблемы в датчике моторной жидкости. Необходимо провести срочное техобслуживание;
• Measure ment correct onli if veh level. При включенном двигателе нет ответа от контроллера моторной жидкости;
• HAND BREMSEANGEZOGEN. Машина на ручном тормозе.

На дисплее может отобразиться AIRBAG/GURTSTRAFFER, если произведена неправильная регулировка подушек или ремней безопасности.

Оповещения о безопасности и неполадках в основных системах авто

При проблемах с безопасностью появляются желтые и красные индикаторы на панели приборов:

• RSCA OFF. Система предупреждает, что подушки безопасности могут не раскрыться. Это бывает, когда место рядом с водителем занято человеком с небольшим весом или ребенком;
• «!» внутри желтого треугольника. Система стабилизации функционирует с ошибками;
• SIDE AIRBAG OFF, или пристегнутый пассажир рядом и перечеркнутый круг. Неполадка с подушкой безопасности напротив пассажирского сидения рядом с водительским;
• Красный треугольник с черным «!». Внештатная ситуация. Часто под знаком указывается текстовое пояснение;
• Внутри красной машины черный ключ. Расшифровка такого изображения – неполадки в системе, обеспечивающей предаварийную безопасность;
• Красная шестеренка, внутри которой «!». Охранная система работает некорректно;
• Auto под рупором. Машина активировала аварийный режим;
• Машина с открытым резервуаром для топлива, или CHEK GAZ CAP. Нужно проверить, хорошо ли закрыт бак с горючим.

Если активирована охранная система или блокиратор, на гирлянде появляется красное авто с замком или ключ зеленого цвета.

Об основных сбоях сообщают знаки с желтой и красной подсветкой:

• Молния, окруженная скобками. Изображение значит, что дроссельная заслонка работает некорректно;
• CHECK или CHECK ENGINE. В движке обнаружена неполадка;
• Лейка с каплей. Масла осталось мало, или его давление достигло нижних значений;
• Машина с поперечной линией, которая заканчивается полумесяцем. Обнаружены проблемы в функционировании двигателя, трансмиссии или системы впрыска;
• Красный гаечный ключ. В АКПП или ее части возник сбой или перегрев;
• Круг со скобками, нанесенными пунктиром. Срок службы тормозных колодок вышел;
• ABS. Система АБС работает с неполадками, или ее принудительно отключили.

ENG A-STOP с желтой подсветкой появляется, если обнаружена неполадка в системе START-STOP. Однако тот же символ, только зеленый, активируется после глушения движка.

Специальная индикация: знаки экономного расхода топлива

Существуют дополнительные индикаторы на приборной панели разных моделей авто.

В некоторых моделях есть режим экономии топлива. При его включении на панели с зеленой подсветкой загорается изображение ростка или символ ECO.

Также в авто с механической КПП приходит предупреждение о необходимости переключить скорость. Возникнет зеленая шестеренка со знаком «+» или стрелка, под которой написано SHIFT.

Специальные индикаторы полноприводных авто

В полноприводных машинах предусмотрено несколько специальных значков с желтой подсветкой:

• «!» внутри треугольника, под которым написано 4×4. Полный привод работает некорректно;
•  4×2. Надпись появляется, когда активен только один мост;
• Два моста, между которыми нарисован × или написано LOCK. Произошла блокировка центрального дифференциала;
• Два моста и гаечный ключ. Муфта полного привода оборвалась. Также символ загорается, если внутренние узлы в ходовой части работают некорректно.

В гирлянде машин есть индикатор с зеленой подсветкой в виде двух мостов, между которыми написано AWD-V. Он загорается, когда активирован полный привод.

Значки на панели гибридных машин

Гибридными называют авто, в которых энергию получают не только из топлива, но и из электричества. На их панели приборов есть следующие красные индикаторы:

• Знак аккумулятора (иногда с «!» или отметкой MAIN). Расшифровывается как низкий уровень напряжения;
• Батарея с молнией. Загорается, когда разряд высоковольтной батареи предельно низкий;
• Авто с надписью CHECK. Обнаружена неисправность во внешней предупреждающей системе.

Также в гибридных авто есть желтые символы:

• Батарея с проводом, на конце которого штепсельная вилка. Машине нужна подзарядка;
• Черепаха. Мощность значительно снизилась.

На приборной панели желтым или зеленым цветом может гореть знак штепсельной вилки с проводом во время подзарядки.

Символы в дизельных авто

В машинах, работающих на дизеле, также есть специальные значки желтого цвета:

• Горизонтально расположенная спираль. Появляется, когда ключ зажигания повернут. Символ указывает, что подогреваются свечи накала. Двигатель лучше заводить только после потухания индикатора;
• Фильтр. Становится активным, когда приходит время менять противосажевый элемент;
• Выхлопные газы с каплями. Значок появляется, когда достигнут низкий уровень реагента AdBlue.

Также на панели есть значок в виде надписи T-BELT. Он загорается, когда нужно заменить ремень ГРМ.

С помощью символов системы автомобиля оповещают водителя о штатной работе и возникновении неисправностей. Это делает использование машины безопаснее и удобнее. Поэтому важно знать расшифровку всех основных значков.

Читайте так же:

• Ошибки начинающих водителей;
• Что такое автоподстава?
• Выбираем первую машину для девушек;
• Правила безопасности в автомобиле для детей;
• Лучшие автомобили для женщин.

Авто

Понравилась статья? Поделись ей!

Читайте также

Предназначение значков на приборной панели автомобиля

Главная » Обслуживание

Обслуживание

На чтение 6 мин. Просмотров 192 Опубликовано 03.09.2022

Содержание

1. Предназначение значков на приборной панели автомобиля
2. Классификация обозначений значков на приборной панели по цветам
3. Информационные изображения: обозначение символов на приборной панели
4. Предупреждающие изображения
5. Обозначение значков на приборной панели – датчики неисправности
6. Специальные лампы и индикаторы на приборной панели автомобиля

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов – это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому.

Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках – не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности.

Делится индикация машины на 3 основные группы в зависимости от цвета:

• красные значки – предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
• жёлтые значки – свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы – это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
• зелёные значки – информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Теперь можно рассмотреть наиболее важные и часто возникающие символы, о значении которых нужно знать каждому водителю.

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание.

Основные из них:

• Значки машины – их может быть несколько:

1. жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
2. красная машина с замком – проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве – это признак того, что система просто функционирует;
3. если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

• Символ открытой двери красной машины активируется при соответствующем действии. Но при закрытых дверях и багажнике его свечение говорит о проблемах с контактами проводов дверей.
• Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание – неисправность стабилизационной системы.
• Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Предупреждающие изображения

В их число входят такие световые индикаторы:

• жёлтый руль – требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов – возможен отказ системы ГУР или ЭУР;
• иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
• ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
• изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
• омыватель – изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
• катализатор – жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
• выхлопные газы – жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели – датчики неисправности

Существует отдельная категория символов – это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля.

Наиболее часто возникают такие:

1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
2. Маслёнка красного цвета – низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом – о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках – проблемы с системой торможения.
5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один – неправильное функционирование антиблокировочной системы колёс.
6. ESP – означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.
7. Двигатель – этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным.

Расшифровка некоторых из них:

	Необходимость диагностики двигателя
	Мигание индикатора означает проблемы с круиз-контролем
	Бортовая система автомобиля с автоматической коробкой передач рекомендует повысить скорость для экономии топлива
	Показывает состояние парктроника своим цветом
	Система управления работает некорректно
	Активированы всё 4 ведущих колеса

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.

Услуги TPMS | Замена датчика TPMS

Все услуги

Все автомобили, выпущенные после 2007 года, оснащены системой контроля давления в шинах (TPMS). Система TPMS отслеживает давление в шинах и предупреждает вас, когда давление падает ниже рекомендованного для вашего автомобиля уровня на 25 % и более.

• Назначить встречу
• Запросить цену
• Найти место

Когда загорается индикатор TPMS, одна (или несколько!) шин может быть недостаточно накачана. Или свет может предупреждать вас о проблеме с системой TPMS.

Что бы ни происходило, наши специалисты по шинам могут проверить ваши шины и систему TPMS, чтобы выяснить, что не так, и найти решение.

Мигающий и горящий индикатор TPMS

Символ TPMS выглядит как поперечное сечение спущенной шины с восклицательным знаком посередине. Некоторые автомобили также подсвечивают буквы «TPMS».

Если индикатор TPMS горит постоянно , то давление в одной или нескольких шинах не менее чем на 25 % ниже рекомендуемого и их необходимо накачать. Индикатор должен погаснуть сам по себе, когда давление в шинах будет правильным.

Если индикатор TPMS мигает в течение 60-90 секунд, когда вы заводите автомобиль, а затем не гаснет до конца поездки, значит, что-то не так с системой TPMS, а не с шинами.

Типичные причины мигания индикатора TPMS включают в себя:

• Разряженная батарея датчика TPMS
• Поврежденный или отсутствующий датчик TPMS
• Поврежденный вентиль шины
• Неисправность внутренней электроники
• Процедура сброса TPMS выполнена неправильно 8

  0013

  Служба TPMS

  Когда вы отправляете свой автомобиль в компанию Virginia Tire & Auto для обслуживания TPMS, наши автомобильные эксперты выполняют следующие шаги:

  • Проверка давления в шинах
  • Проверка датчиков TPMS для определения необходимости заменен
  • Снятие и замена любых датчиков TPMS, если необходимо
  • Сброс датчиков
  • Замена сервисного комплекта TPMS (включает сердечник клапана, колпачок, гайку и уплотнительное кольцо), если необходимо

  Стоимость этой услуги будет зависеть от того, требуется ли вашему автомобилю сервисный комплект TPMS, сброс TPMS и/или замена датчика TPMS.

  Каждый раз при замене или перемонтаже шин необходимо выполнять сброс TPMS и новый сервисный комплект. Сброс TPMS поставляется со всеми новыми шинами как часть нашего пакета шин и , а комплекты для обслуживания TPMS стоят всего 9,95 долларов США за шину.

  Индикатор TPMS горит? Приходите в любое время или назначьте встречу онлайн (выберите опцию символа TPMS в разделе «Я не уверен…», чтобы сообщить нам, что у вас горит свет).

  Сегодня утром горел индикатор TPMS, но сейчас он не горит. Что я должен делать?

  Если индикатор давления в шинах загорается утром, а затем выключается днем, это, вероятно, вызвано изменением погоды. Шины теряют около фунта давления воздуха при каждом падении температуры на 10 градусов, поэтому индикатор TPMS часто включается и выключается осенью и весной при колебаниях температуры.

  Вручную проверьте давление воздуха в шинах, чтобы убедиться, что они находятся на нужном уровне, и при необходимости долейте их. Спросите нас о заполнении ваших шин азотом, чтобы уменьшить изменения давления в шинах из-за погодных условий.

  Безопасно ли ездить с горящей лампочкой давления в шинах?

  Если индикатор TPMS горит постоянно, как можно скорее проверьте давление в шинах. Если шина лишь слегка спущена, вы можете смело ехать в ближайший шиномонтаж или на станцию ​​закачки воздуха. Если шина сильно спущена или полностью спущена, не продолжайте движение. Езда на спущенной шине может привести к повреждению шины и колеса в сборе.

  Если индикатор TPMS мигает, а затем горит постоянно, можно безопасно управлять автомобилем. Неисправный датчик не повлияет на работу ваших шин, но он не позволит системе предупредить вас, когда ваши шины опустятся. Проверяйте давление в шинах вручную, пока не почините систему TPMS.

  Как долго работают датчики TPMS?

  Датчик TPMS питается от небольшой неперезаряжаемой батареи, которую нельзя обслуживать или заменять. Срок службы батареи варьируется от модели к модели, но обычно он длится 5–7 лет или 70 000 миль .

  Мы часто рекомендуем заменять датчики при установке нового комплекта шин. Поскольку техники уже демонтируют, монтируют и балансируют шины, трудозатраты на установку новых датчиков TPMS меньше.

  Почему стоит выбрать Virginia Tire & Auto?

  Мы на 100 % стремимся к тому, чтобы вы были на 100 % удовлетворены.

  Уже более 45 лет мы делаем все правильно, и поэтому частью нашей культуры является обеспечение максимально дружественной, комфортной и честной среды. Именно поэтому наша гарантия распространяется не только на все наши услуги, но и на все наши офисы.

  Наша полная гарантия

  Руди Л., Virginia Tire & Auto из Гейнсвилля

  услуги, которые эти ребята предоставили, обеспечивались почти 20 лет, когда я ими пользовался».

  Vineet A. , Virginia Tire & Auto of One Loudoun

  «Virginia Tire and Auto, возможно, единственный автомобильный магазин, в котором я когда-либо был, где я столкнулся со 100% честностью. Все, с кем я когда-либо имел дело, были чрезвычайно дружелюбны, тщательны, честны и т. д. Все услуги / ремонт, которые я получил были первоклассными и по разумным ценам. Когда вы хорошо относитесь к людям, это хорошо вам служит, так как у вас будет клиент на всю жизнь ».

  Chas D., Main Street Shell

  «Эти ребята — самые честные и компетентные механики, которых я нанимал для работы с моими автомобилями в течение последних 40 с лишним лет. Они полностью надежны и не пытаются продать вам то, что вам не нужно. Действительно отлично и профессиональный».

  Полезные статьи

  Чем мы можем вам помочь?

  • Магазин шин

    Лучшие бренды. 110% гарантия цены на шины. Поиск по автомобилю или размеру шин.

  • График приема

    Дополнительный рабочий день. Удобное расположение. Назначьте встречу сегодня.

  • Узнать цену

    Любой автомобиль. Любой год. Любая работа. Наши мастера могут все.

  Как работает антиблокировочная тормозная система?

  Безопасность 25 сентября 2020 г.

  Холодный зимний день, прогноз погоды предупреждает о гололеде на дорогах. Вы планируете ехать медленно по дороге на работу, но не знаете, что делать, если наткнетесь на лед.

  Возможно, вы слышали, что водители должны качать тормоза при остановке на льду. Но это просто неправда! Почему? Потому что современные автомобили оснащены антиблокировочной тормозной системой (ABS), которая избавляет от необходимости прокачивать тормоза на скользкой дороге.

  Что такое антиблокировочная система тормозов?

  ABS помогает водителям сохранять управляемость, предотвращая блокировку колес при резком торможении. ABS была стандартной функцией автомобилей с 90-х годов, но стала обязательной для автомобилей в США в 2013 году.

  Без ABS колеса могут «заблокироваться», когда вы нажимаете на тормоза. Когда колеса блокируются, они перестают вращаться. Сцепление теряется, и автомобиль начинает заносить. А из-за потери тяги вы не можете контролировать, куда движется транспортное средство.

  Вот почему старый совет заключался в том, чтобы прокачать тормоза, чтобы колеса не заблокировались. Однако остановка при прокачке тормозов может занять гораздо больше времени, потому что вы не можете постоянно нажимать на тормоза, а также затрудняет управление автомобилем.

  Введите АБС. ABS прокачивает тормоза для вас более безопасно и эффективно, чем ваша нога!

  Как работает АБС?

  ABS состоит из четырех компонентов:

  • • Датчики скорости вращения колес
    • Клапаны
    • Насос
    • Контроллер

  Датчики скорости вращения колес контролируют скорость вращения, чтобы определить, когда колесо вот-вот заблокируется, и затем предупредить контроллер. Затем контроллер использует гидравлические клапаны и насос для быстрого увеличения и уменьшения тормозного давления на это колесо — до 20 раз в секунду!

  По сути, ABS применяет максимально возможное тормозное усилие, не вызывая блокировки колес, так что в экстренной ситуации вы можете сосредоточиться на безопасном управлении автомобилем. Кроме того, это также может помочь сократить тормозной путь.

  Как тормозить с помощью ABS

  Если ваш автомобиль оснащен ABS, не качайте тормоза при аварийной остановке. Сильно нажмите и удерживайте педаль тормоза до полной остановки (или достаточного замедления). Управляйте, чтобы объехать препятствие, если это необходимо.

  Не пугайтесь, если вы почувствуете пульсацию педали тормоза или услышите дрожание при торможении. Это звук работы антиблокировочной системы тормозов.

  И не будь беспечным; наличие автомобиля с АБС не оправдывает плохое вождение. Избегайте превышения скорости, торможения, вождения в нетрезвом виде и других небезопасных привычек вождения. Хорошее вождение в сочетании с функциями безопасности вашего автомобиля помогут вам избежать несчастных случаев.

  Почему горит лампа ABS?

  Наиболее интенсивно ABS работает в зимние месяцы, когда дороги покрыты льдом и снегом, а сцепление с дорогой ухудшается. Но именно в это время он наиболее уязвим к коррозии и повреждениям от соли, нанесенной на обледенелые дороги. Следите за лампочкой ABS на приборной панели!

  Контрольная лампа ABS должна кратковременно загораться каждый раз, когда вы включаете автомобиль. Но если не исчезает, значит система обнаружила ошибку и АБС отключена.

  Обычные причины, по которым светильник ABS включается:

  • • Низкая тормозная жидкость
    • Поврежденные или грязные датчики скорости колес
    • Взорвавшие предохранители
    • Неисправные проводки
    • Бломанный контроллер/Компьютер

  Что означают все символы на приборной панели вашего автомобиля

  Безопасно ли ездить с включенной лампочкой ABS?

  Работа обычных тормозов не должна снижаться, если горит индикатор ABS. Однако ABS не сработает во время аварийной остановки, поэтому вы рискуете заблокировать колеса и потерять управление. Лучше сразу отвезти машину к механику для проверки.

  Если также загорается контрольная лампа вашей штатной тормозной системы, как можно скорее найдите ближайшую ремонтную мастерскую! Вы не хотите рисковать тем, что тормоза не работают.

  Услуги ABS в компании Virginia Tire & Auto

  Индикатор ABS горит? Загляните в местный магазин или назначьте встречу онлайн, чтобы проверить ваш автомобиль одним из наших профессиональных механиков. Правильно работающая ABS имеет решающее значение для вашей безопасности и безопасности всех остальных участников дорожного движения.

  Расшифровка символов приборной панели автомобиля

  Расшифровка вашей приборной панели может показаться попыткой понять другой язык. Вы находитесь на шоссе, и вдруг появляется странный красный символ. В этот момент трудно решить, что делать. Должны ли вы игнорировать это? Натяни? Сразу в ремонтную мастерскую? Кричать «помогите» из окна?

  Возможно, лучше всего будет просто остановиться и заглянуть в руководство пользователя, поскольку некоторые символы могут быть трудны для понимания, но в данный момент вам может помочь знание некоторых из наиболее твоя голова. Читайте дальше о наиболее распространенных символах на приборной панели, о том, что они означают и что вы можете делать или не делать, когда загорается этот маленький индикатор.


  Наиболее распространенные символы приборной панели




  Начнем с того, почему существуют символы приборной панели. Символы на приборной панели помогают обезопасить вас, водителя. Они могут предотвратить поломки и предупредить вас о возможных неисправностях. Теперь некоторые автомобили могут иметь более 60 символов на приборной панели, появляющихся в любом количестве комбинаций. Мы собрали наиболее распространенные из них:

  • Проверка двигателя: Напоминает силуэт двигателя оранжевого цвета. Символ проверки двигателя отвечает за передачу информации о нескольких вещах, поскольку он относится ко всему двигателю и системе выбросов. Это может означать, что крышка или соединение ослаблены, или что-то более серьезное. Если загорается свет, и вы заметили какие-либо резкие изменения в работе вашего автомобиля, остановитесь и позвоните в дорожную службу для помощи.
  • Лампа выключена: Оранжево-желтая лампочка с окружающими ее лучами. Это означает, что один из ваших внешних источников света не работает. Это важный ремонт, особенно если лампа является фарой или задним фонарем — ее замена может уберечь вас от штрафов и несчастных случаев.
  • Температура охлаждающей жидкости: Показывается в виде термометра над волной, сигнализирует о перегреве автомобиля, что небезопасно для водителя и самого автомобиля. Если вы продолжите движение, вы потенциально рискуете необратимым повреждением двигателя или дорогостоящим ремонтом.
  • Предупреждение о низком давлении масла: Красная масленка, из носика которой вытекает небольшая капля. Когда это включается, это может означать, что вашему автомобилю нужно больше масла. Если при доливке масла индикатор не выключается, это может означать утечку масла, которая может привести к повреждению двигателя.
  • Батарея: Прямоугольник со знаком плюс и минус на каждом конце. Даже если ваш автомобиль заводится, этот индикатор может означать, что батарея разряжается, или указывает на более серьезную проблему с электрической системой, которую необходимо решить.
  • Система давления: Оранжево-желтый восклицательный знак внутри формы с плоским дном. Этот символ сообщает, что что-то не так с давлением в шинах. Заполнение его воздухом может решить вашу проблему. Но если нет, вам, возможно, придется отремонтировать или заменить шину, чтобы не застрять с проколом.
  • Температура двигателя: Оранжево-желтый или красный символ, который выглядит как термометр внутри шестерни. Этот индикатор указывает на то, что внутренняя температура опасно высока и требует внимания.
  • Тормозная система: Часто красный восклицательный знак внутри круга, заключенного в круглые скобки. Это предупреждение указывает на проблему с тормозами. Это может быть что угодно: от низкого уровня тормозной жидкости до изношенных тормозных колодок и до чего-то большего. А как известно без тормозов не остановиться.
  • Дверь открыта: Выглядит как маленькая машина с открытыми дверями. Это сигнализирует о том, что дверь вашего автомобиля не была закрыта должным образом. Это также может указывать на сломанный датчик, если ваша попытка надежно закрыть дверь не приводит к отключению сигнала.
  • Жидкость омывателя: Показывает переднее ветровое стекло перпендикулярной пунктирной изогнутой линией. Когда этот индикатор загорается, пришло время долить жидкость для омывателя.
  • Мало топлива: Напоминает насос заправочной станции. Когда этот свет загорается, вам нужно найти газ как можно скорее. Забавный факт: стрелка рядом с этим символом указывает, с какой стороны можно заправлять бензобак. Теперь вам не нужно высовывать голову из двери, чтобы найти его.

  Почему подсветка приборной панели разного цвета?




  Подсветка приборной панели имеет разные цвета в зависимости от их важности. Если вы видите всплывающее окно с красным символом, это означает, что эта ситуация требует немедленного внимания. Оранжевый символ означает, что в ближайшем будущем потребуется обслуживание. Зеленые и синие символы означают, что автомобиль работает нормально.

  Что делать, если появляется значок на приборной панели?




  Вам может быть интересно, что делать, если на приборной панели появляется значок. Это зависит от того, какой символ вы видите и как долго вы его видите. Как мы упоминали ранее, некоторые символы могут нанести серьезный ущерб вашему автомобилю.

  Если вы заметили, что ваша машина дымит или дымит под капотом, или двигатель издает необычные звуки, вам следует как можно скорее обратиться к механику. Если вы заметили что-то вроде перегоревшей лампы, жидкости омывателя или знака открытой двери, это может быть менее срочным, но все же важным. В любом случае, знание того, что означают все эти индикаторы на приборной панели, как только они появляются, может помочь вам быстро решить, каким будет ваш следующий шаг, и будет ли он срочным или своевременным.

  автомобильных символов и сигнальных ламп: что они означают?

  Все мы знакомы с разноцветными значками, которые загораются на приборной панели, когда мы заводим машину. К сожалению, мало кто понимает, что они означают и что делать, когда они загораются. Ниже приведены некоторые из наиболее распространенных индикаторов и объяснение того, что они означают, и что вы должны делать, если эти предупреждения загораются на вашей приборной панели.

  Но сначала, если у вас есть свет, который не показан здесь (все автомобили разные), или если вы не уверены, что нужно делать, если свет включается, обратитесь к руководству пользователя. Вы также можете привезти свой автомобиль в сервисный центр Neil Huffman Honda of Frankfort, где наши высококвалифицированные специалисты будут рады вам помочь.

  Во-вторых, если какой-либо из индикаторов мигает, это вообще означает, что требуется немедленное внимание. Починить мигающий свет можно так же просто, как пристегнуть ремень безопасности или убедиться, что дверь полностью закрыта. Но если мигают другие индикаторы, может потребоваться срочный ремонт или обслуживание.

  Индикатор давления/уровня масла

  Этот индикатор выглядит как лампа джина с каплей жидкости, выходящей из конца. Это означает, что ваш уровень масла или давление низкое. Обязательно проверьте уровень масла и, если он низкий, долейте подходящее моторное масло. Если уровень масла в норме, но этот индикатор все еще горит, это может означать неисправность датчика давления масла, забитый фильтр или неисправность масляного насоса. В любом из этих случаев обслуживание необходимо. Однако это не обязательно означает, что это будет дорогая услуга.

  Различные световые индикаторы

  Эти индикаторы показывают, какие индикаторы включены, в зависимости от символа. Синий свет указывает на то, что фары дальнего света включены (не забудьте уменьшить их яркость для встречного движения). Аналогичный свет, но зеленый, указывает на то, что фары ближнего света включены. Световой символ с черточками, направленными вниз, обычно с косой чертой через черточки, означает, что противотуманные фары включены. Если смотреть налево, то включаются передние противотуманные фары, если смотреть направо, то включаются задние противотуманные фары (это характерно для европейских автомобилей). что фары вашего автомобиля включены.

  Предупреждение об аккумуляторе

  Квадрат с символами + и – указывает на проблему с аккумулятором и/или системой зарядки. Это может быть плохой или разряженный аккумулятор или проблема с генератором. Если вы продолжите движение с включенным индикатором, вы можете оказаться в затруднительном положении, если у вас разрядится аккумулятор или генератор не работает должным образом. Этот свет обычно красный, но может быть и желтым.

  Сигнальная лампа охлаждающей жидкости/антифриза

  Этот индикатор выглядит как флаг, плывущий по реке. Это может указывать на низкий уровень охлаждающей жидкости или на перегрев двигателя. В любом случае требуется немедленная помощь, а вождение перегретого автомобиля может привести к серьезным повреждениям.

  Индикатор давления в шинах

  Если ваш автомобиль оборудован системой контроля давления в шинах (TPMS), этот индикатор указывает на недостаточное или избыточное давление в одной или нескольких шинах. Вам необходимо проверить свои шины и настроить их на правильное давление. Если это сделано, а индикатор все еще горит, это указывает на ошибку датчика и необходимость обслуживания или замены одного из датчиков TPMS. Поддержание правильного давления в шинах является важным элементом безопасного вождения. Правильное давление также обеспечивает наилучшее сцепление с дорогой в любых условиях вождения и максимально увеличивает износ и срок службы ваших шин. Хотя это не обязательно срочно (если только шина быстро не теряет воздух или если ваша шина спущена), этот индикатор не следует игнорировать.

  Противобуксовочная система

  Этот фонарь выглядит как задняя часть автомобиля с закорючками позади нее. Он загорается, когда задействована система контроля тяги, поэтому он может появляться, мигать или мигать время от времени, особенно во время дождя или снега. Если индикатор продолжает гореть, это указывает на неисправность в системе контроля тяги, которую следует проверить как можно скорее. Это может быть не срочно, но ваша система контроля тяги является важным компонентом безопасности, который также влияет на управление вашим автомобилем.

  Стоп-сигналы


  Если вы видите красный круг с буквой «E» или «P» внутри, это просто означает, что ваш аварийный (стояночный) тормоз включен. Если загорается индикатор BRAKE или желтый кружок с ABS внутри, это означает, что тормозная система имеет серьезную неисправность. Желтый кружок указывает на неисправность антиблокировочной тормозной системы. Поскольку обе системы являются важными компонентами эксплуатации вашего автомобиля, обслуживание этих систем необходимо в срочном порядке.

  Индикатор проверки двигателя

  Индикатор проверки двигателя указывает на то, что компьютер двигателя обнаружил неисправность. Если индикатор загорается и продолжает гореть постоянно, вам следует проверить его при следующем плановом обслуживании. Если индикатор мигает, неисправность связана с одним из основных компонентов двигателя и требуется немедленное вмешательство. Серьезное повреждение автомобиля или проблемы с безопасностью могут возникнуть, если не устранить мигающую лампочку проверки двигателя.

  Уровень топлива

  Световой индикатор, похожий на бензоколонку, указывает на низкий уровень топлива и необходимость заправиться как можно скорее. Обратите внимание, что вождение с низким уровнем топлива может повредить топливный насос и другие топливные компоненты топливной системы автомобиля. Как правило, вы никогда не захотите ездить с таким низким уровнем топлива, чтобы загорелся этот индикатор.

  Индикатор непристегнутого ремня безопасности

  Этот индикатор выглядит как пассажир на сиденье с пристегнутым ремнем безопасности. Обычно этот индикатор мигает и указывает на то, что пассажир в автомобиле не пристегнут ремнем безопасности. Иногда предметы на сиденье могут указывать на то, что там кто-то сидит. В целях безопасности переместите предмет на пол или в багажник.

  Индикатор подушки безопасности

  Этот индикатор выглядит как вид сбоку человека в кресле с большим воздушным шаром перед ним. Этот индикатор должен загораться на несколько секунд каждый раз, когда вы заводите автомобиль, но должен быстро гаснуть. Если этот индикатор снова загорается, горит постоянно или мигает, как можно скорее проверьте систему подушек безопасности.

  Индикатор жидкости омывателя

  Этот индикатор показывает лобовое стекло с брызгами посередине и означает, что уровень жидкости омывателя низкий. Вы должны заправить его при следующей заправке топливного бака или раньше в ненастных погодных условиях.

  Индикатор приоткрытой двери

  Это выглядит как вид с высоты птичьего полета на автомобиль с одной или несколькими открытыми дверями. Это означает, что одна или несколько дверей не полностью закрыты или заперты. Это также может означать, что капот и/или крышка багажника не полностью заперты. Проверьте свои двери и убедитесь, что все они полностью закрыты.

  Это краткое описание некоторых наиболее распространенных сигнальных лампочек. Поскольку все автомобили разные, символы на приборной панели могут незначительно отличаться. Если вы хотите посмотреть, какие фары есть в вашем автомобиле, поверните ключ во второе положение («Работа»), не заводя автомобиль (для запуска с помощью кнопки дважды нажмите кнопку, не нажимая педаль тормоза).

  Помните, что вы всегда можете обратитесь к руководству по эксплуатации вашего автомобиля или свяжитесь с Нилом Хаффманом из Frankfort Honda, и мы будем рады вам помочь.

  Опубликовано в Без категории | Комментариев нет »

  10 самых важных символов на приборной панели вашего Chevrolet?

  Блог Шевроле 22 апреля 2019 г.

  Автомобили прошли долгий путь от тех дней, когда к приборной панели обращались только для того, чтобы узнать, как быстро вы едете, какие у вас обороты в минуту или сколько бензина осталось в баке. Приборная панель спроектирована таким образом, чтобы быстро передавать информацию о состоянии вашего автомобиля, не отвлекая вас от дороги на длительное время.

  Однако на современных информационных панелях доступно огромное количество информации. Большая часть этого отображается с помощью символов, чтобы вам не приходилось тратить время на чтение. Но знаете ли вы, что означают все эти символы? Мы расскажем вам, что означают важные символы на приборной панели вашего автомобиля для лучшего ухода за автомобилем Chevrolet.

  1. Значок индикатора неисправности или контрольной панели двигателя

  Всегда следите за этим символом. Он имеет форму двигателя, и хотя он не говорит вам, в чем конкретно заключается проблема, когда он возникает, вы знаете, что вам следует привлечь профессиональное внимание, если вы сами не знакомы с автомеханикой. Проблема может быть связана с самим двигателем или системой выбросов, но , если он загорается и остается постоянным или мигает и выключается, оба типа дисплея сообщают вам о наличии серьезной проблемы.

  2. Символ приборной панели системы зарядки

  Этот символ выглядит как автомобильный аккумулятор с отрицательным и положительным символом внутри аккумулятора. Индикатор системы зарядки, если он загорается, означает , что в вашем автомобиле есть проблема с энергией, и что в этот момент он может даже разряжаться от аккумулятора . Эта утечка в вашей системе может вскоре привести к тому, что ваш автомобиль больше не сможет работать. Рекомендуется отключить любые устройства, которые могут расходовать заряд батареи, для экономии энергии, пока вы не получите надлежащее профессиональное внимание.

  3. Символ на приборной панели температуры охлаждающей жидкости двигателя

  Ваш двигатель лучше всего работает при определенных температурных параметрах. Если двигатель перегреется до т через достаточное время, это в конечном итоге приведет к повреждению двигателя и остановке его работы. Поэтому, когда вы видите символ температуры, который выглядит как старомодный аналоговый термометр, вы всегда должны быть начеку. Если вы находитесь рядом с сервисным центром, остановитесь и осмотрите его. В противном случае прекратите движение, дайте двигателю остыть и вызовите помощь.

  4. Символ приборной панели контроля давления в шинах

  Современные автомобили знают, какое давление находится в ваших шинах, поэтому вам не нужно беспокоиться о необходимости заранее проверять это давление на станциях технического обслуживания. Теперь, если вы видите загоревшийся индикатор в форме подковы с восклицательным знаком, ваш автомобиль сообщает вам, что давление воздуха в шинах слишком низкое. Не обращайте внимания на это, и вы начнете страдать от тяги и других проблем с производительностью.

  5. Символ индикатора давления масла на приборной панели

  Масло — это смазка, обеспечивающая плавное движение различных частей двигателя без трения, снижающего производительность. Постоянное применение масла при правильном давлении обеспечивает оптимальную производительность, поэтому , если давление падает, эффективность и производительность вашего двигателя серьезно ухудшаются d. Это требует немедленного внимания, если ваш индикатор давления масла говорит вам, что давление слишком низкое.

  6. Система контроля тяги (TCS) Обозначение на приборной панели

  TCS — это усовершенствованная версия антиблокировочной тормозной системы, разработанная для того, чтобы помочь водителям лучше контролировать дорогу без необходимости использования старых, ручных тормозов. методы для достижения лучшего сцепления с дорогой, такие как «плавание» педали газа, чтобы предотвратить слишком сильное вращение шин.

  При запуске автомобиля этот символ загорается на короткое время, а затем гаснет, поскольку автомобиль проверяет и подтверждает, что система работает. Если символ появляется и продолжает гореть или постоянно мигает, это означает, что TCS больше не защищает вас . Символ выглядит как еще одна «подкова», но на этот раз с буквами TC внутри.

  7. Символ индикатора ремня безопасности на приборной панели

  Этот символ загорается каждый раз, когда вы заводите автомобиль, и сопровождается звуковым сигналом, напоминающим водителю и пассажирам о необходимости пристегнуться ремнем безопасности. Это важная функция безопасности, но это также закон Онтарио. Обеспечьте безопасность себе и пассажирам, повинуясь сигналу. Также обратите внимание, что 9Сигнал 0354 «на основе веса, » , и если на заднем сиденье находится тяжелый предмет, это может активировать этот индикатор. В этом случае вам может потребоваться «пристегнуть» объект, чтобы индикатор остановился.

  8. Символ сигнальной лампы тормоза или АБС на приборной панели

  Тормоза являются важной частью системы управления вашего автомобиля, позволяя вам замедлять скорость и останавливаться. Если вы видите восклицательный знак в кружке на приборной панели , проявите осторожность и как можно скорее обратитесь к специалистам.

  Неисправная тормозная система может привести к серьезным авариям, превращая ваши автомобили в большой риск не только для вас, но и для других транспортных средств на дороге. Подумайте о том, чтобы съехать с дороги и вызвать помощь, если вы уже заметили, что ваша тормозная система не реагирует на короткое время, когда автомобиль запускает проверку системы, чтобы убедиться, что все работает как положено. Если этот индикатор загорается, а затем продолжает гореть, это означает проблема с подушкой безопасности, скорее всего с электросистемой, и вы едете без защиты этой системы, пока не проверите и не обслужите ее.

  10. Символ индикатора FCA на приборной панели

  FCA расшифровывается как « Предупреждение о прямом столкновении », и этот символ выглядит как задняя часть автомобиля. Это монитор, установленный для предупреждения водителей о том, что они слишком быстро приближаются к транспортному средству перед ними, и предупреждение указывает, что они должны затормозить, чтобы снизить скорость и увеличить расстояние до другого транспортного средства. Этот индикатор рассчитан на предупреждает водителей о необходимости затормозить и, следовательно, уменьшить ущерб от столкновения сзади с впереди идущим автомобилем или избежать его.

  Обращая внимание на эти символы на автомобиле Chevrolet, вы можете наслаждаться более безопасным и плавным вождением. Не игнорируйте их, когда они появляются; ваша машина пытается вам что-то сказать!

  Предыдущий пост Следующий пост

  символов и значений приборной панели автомобиля: полное руководство

  Каковы различные символы на приборной панели автомобиля и их значение?

  Приборная панель является неотъемлемой частью салона. Он передает водителю важную информацию, такую ​​как скорость автомобиля, число оборотов в минуту, положение передачи, уровень топлива, общее пройденное расстояние, температура двигателя и т. д. Помимо этих параметров, на приборной панели отображается несколько других символов, которые загораются до указать конкретную функцию или предупредить водителя о любой неисправности.

  Некоторые символы могут быть вам знакомы, поскольку вы видите их ежедневно, а некоторые предупреждающие знаки могут быть выдвинуты вперед, и вы редко или вообще их не видите. Понимание знаков на приборной панели автомобиля имеет решающее значение для выявления любых неисправностей в автомобиле. Обладая достаточными знаниями об освещении приборной панели автомобиля, вы можете предотвратить потенциальное смертельное повреждение вашего автомобиля или аварию в случае отказа компонента.

  В следующих разделах объясняются различные знаки и предупреждающие символы, отображаемые на приборной панели автомобиля.

  Автомобильные сигнальные лампы

  Ниже приведены стандартные автомобильные сигнальные лампы, которые могут появляться на приборной панели вашего автомобиля.

  1. Индикатор заряда аккумулятора

  • Если на приборной панели вы видите символ аккумулятора (со знаками + и -), это означает, что возникла проблема с зарядкой аккумулятора.

  • Неисправный ремень генератора, ослабленные кабели аккумуляторной батареи или корродированные клеммы аккумуляторной батареи могут вызвать появление этого предупреждающего символа.

  • Чрезмерная нагрузка на аккумулятор (слишком много аксессуаров) также может привести к появлению на приборной панели предупреждающего знака аккумулятора.

  • Проверьте аккумулятор, как только получите этот автомобильный сигнализатор.

  Читайте также: Как зарядить автомобильный аккумулятор от другого автомобиля?

  2. Индикатор ручного тормоза

  • При включении ручного тормоза на приборной панели появляется значок (круг с восклицательным знаком или буква P).

  • Если индикатор продолжает гореть даже после отпускания ручного тормоза, в системе есть проблемы.

  • Указывает на потерю гидравлического давления или низкий уровень жидкости в главном цилиндре.

  • Обратитесь в сервисный центр, если на приборной панели вашего автомобиля горит контрольная лампа стояночного тормоза.

  3. Индикатор жидкости омывателя ветрового стекла

  • Индикатор жидкости омывателя загорается при низком уровне жидкости омывателя.

  • Если индикатор продолжает гореть даже после повторной заливки жидкости, возможно, датчик неисправен.

  • Всегда заливайте жидкость стеклоомывателя, так как она может пригодиться для очистки ветрового стекла.

  • В случае неисправности датчика, проверьте его в сервисном центре.

  4. Индикатор низкого уровня топлива

  • Если в вашем автомобиле заканчивается топливо, вы можете увидеть значок, напоминающий топливный насос со шлангом.

  • Горит, если система обнаруживает недостаток топлива.

  • Если вы видите сигнализатор низкого уровня топлива, немедленно заправьте его.

  Предупреждающие символы двигателя

  Ниже приведены сигнальные лампы двигателя, которые могут появиться в случае неисправности двигателя вашего автомобиля.

  1. Символ предупреждения о перегреве двигателя

  • Если двигатель работает слишком сильно или перегревается, на приборной панели загорится сигнализатор температуры двигателя.

  • Неисправная система охлаждения, низкий уровень охлаждающей жидкости, низкий уровень масла, неисправный термостат, утечка охлаждающей жидкости и т. д. могут вызвать появление этого предупреждающего знака.

  • Если горит предупреждающий знак температуры, необходимо немедленно остановить автомобиль и заглушить двигатель.

  • По возможности открыть капот и проверить проблему можно только после того, как двигатель остынет. Тем не менее, было бы лучше воспользоваться помощью опытного механика для выявления и устранения проблемы.

  2. Предупреждающий символ давления масла в двигателе

  • Знак масленки может появиться на приборной панели, если есть проблема с циркуляцией моторного масла.

  • Предупреждающий знак появляется в случае низкого уровня масла, неисправности масляного насоса, повышенного расхода масла, засорения масляного фильтра или неисправного датчика.

  • Если горит предупреждающий знак, первое, что вам нужно сделать, это проверить уровень масла и при необходимости долить его.

  • Если есть проблема с масляным насосом или масляным фильтром, обратитесь за помощью к механику, чтобы решить проблему.

  Читайте также: Как проверить уровень масла в двигателе автомобиля? Шестиэтапное руководство

  3. Предупреждающий символ «Проверьте двигатель»

  • При возникновении проблемы с системой управления двигателем на приборной панели может появиться небольшой значок двигателя.

  • Может срабатывать из-за проблемы с выхлопной системой автомобиля или неправильно установленного датчика расхода воздуха.

  • Иногда незакрепленная крышка топливного бака также может вызвать появление предупреждающего знака, поскольку в топливной системе может быть воздух.

  • Лучше съездить в сервисный центр, чтобы проверить причину сигнализатора двигателя.

  4. Символ обслуживания двигателя

  • Точная причина, по которой может загореться индикатор обслуживания двигателя, может различаться в зависимости от автомобиля.

  • В некоторых автомобилях это может означать незначительную проблему с двигателем.

  • В некоторых моделях автомобилей также может означать, что пора обслуживать автомобиль.

  • Если загорается этот индикатор, отвезите автомобиль в сервисный центр для общего обслуживания.

  Символы сигнальной лампы тормоза

  Вот предупреждающие знаки тормозной системы на приборной панели автомобиля.

  1. Индикатор антиблокировочной тормозной системы (ABS)

  • Индикатор антиблокировочной системы тормозов загорается при включении зажигания. Однако свет исчезнет, ​​как только автомобиль начнет движение.

  • Если индикатор продолжает гореть, возможно, не работает ABS.

  • Неисправная АБС может привести к блокировке колес при экстренном торможении.

  • Неисправность ABS может быть вызвана неисправностью любого компонента или датчика в системе.

  • Поскольку ABS является функцией безопасности, управлять автомобилем с неисправной системой небезопасно.

  • Проверьте тормоза, если загорается предупреждающий знак.

  2. Индикатор низкого уровня тормозной жидкости

  • Этот предупреждающий знак появляется на приборной панели при низком уровне тормозной жидкости.

  • Низкий уровень жидкости может привести к отказу тормозов.

  • При появлении символа следует немедленно долить жидкость.

  • Вождение с низким уровнем тормозной жидкости может быть опасным. Следовательно, никогда не пренебрегайте этим предупредительным знаком.

  Также читайте: Как устранить и предотвратить отказ автомобильных тормозов

  3. Сигнальная лампа тормозных колодок

  • Сигнальная лампа тормозных колодок означает износ тормозных колодок и пора их заменить.

  • Изношенные тормозные колодки могут ухудшить эффективность торможения и могут быть опасны при экстренном торможении.

  • При появлении предупреждающего знака немедленно замените тормозные колодки.

  Все символы безопасности

  Ниже приведены некоторые распространенные знаки безопасности на приборной панели автомобиля.

  1. Предупреждающий символ о непристегнутых ремнях безопасности

  • Ремни безопасности являются одним из жизненно важных элементов безопасности автомобиля.

  • Если водитель или пассажир не пристегнул ремни безопасности во время движения автомобиля, на приборной панели появится предупреждение о непристегнутых ремнях безопасности.

  • В некоторых автомобилях, наряду с сигнальной лампой, система воспроизводит звуковой сигнал, чтобы предупредить пассажиров.

  • Вы можете пристегнуть ремни безопасности, чтобы скрыть этот предупреждающий знак.

  2. Предупреждающий символ подушки безопасности

  • Подушка безопасности является важным оборудованием безопасности, которое может спасти вашу жизнь в случае аварии.

  • Сигнализатор подушек безопасности означает, что система подушек безопасности работает неправильно.

  • Это может быть связано с неправильной установкой подушки безопасности или проблемой с компьютерной системой управления.

  • Следует избегать управления автомобилем с сигнализатором подушек безопасности, так как в случае столкновения подушки безопасности могут не сработать.

  • Если загорается предупреждающий знак, посетите сервисный центр для диагностики проблемы.

  3. Предупреждающий знак давления в шинах

  • Автомобили с TPMS (системой контроля давления в шинах) могут отображать предупреждающий знак TPMS на приборной панели, если давление в шинах низкое.

  • Некоторые автомобили даже отображают давление в каждой шине.

  • Предупреждение также может быть вызвано сбоем в системе.

  • Накачайте шины, если увидите знак TPMS.

  4. Символ блокировки автоматической коробки передач

  • Как видно из названия, это предупредительный символ, характерный для автомобилей с автоматической коробкой передач.

  • Если вы не нажмете педаль тормоза во время трогания с места или переключения с нейтрального положения на движение, на приборной панели загорится этот предупреждающий знак.

  • Если вы видите такой символ, вам нужно нажать на педаль тормоза, а затем переключиться на вождение или завести автомобиль.

  • Если сигнальная лампа продолжает гореть, возможно, вам придется посетить сервисный центр.

  5. Предупреждающий символ открытой двери

  • Этот предупреждающий знак загорается, если одна или несколько дверей открыты.

  • В некоторых автомобилях предупреждающий знак также указывает, какая дверь открыта.

  • Если дверцы не закрыты должным образом, может появиться этот предупреждающий знак.

  • Чтобы остановить символ, откройте и закройте двери должным образом.

  6. Предупреждающий символ электрического стояночного тормоза

  • Некоторые автомобили высокого класса оснащены электрическим стояночным тормозом.

  • Предупреждающий знак сработает, если есть проблема с электрическим стояночным тормозом.

  • Когда на приборной панели загорается сигнальная лампа, следует немедленно диагностировать проблему.

  7. Знак открытого капота

  8. Предупреждающий знак усилителя рулевого управления

  • Этот символ загорается при неисправности системы рулевого управления с усилителем.

  • Никогда не игнорируйте этот сигнализатор, так как неисправный гидроусилитель руля может повлиять на вашу способность управлять автомобилем.

  9. Символ блокировки рулевого колеса

  • Этот символ указывает на то, что рулевое колесо заблокировано.

  • Рулевое колесо можно разблокировать, вставив ключ и повернув его в первое положение.

  • Вы также можете попробовать одновременно повернуть руль, чтобы разблокировать его.

  10. Предупреждающий символ автоматической коробки передач

  Символы системы курсовой устойчивости и контроля тяги

  Вот несколько знаков на приборной панели автомобиля, связанных со стабильностью и контролем тяги.

  1. Символ системы контроля тяги

  • Этот символ отображается на автомобилях с системой контроля тяги (TCS).

  • Когда система включена, вы можете увидеть значок автомобиля со скользящими метками.

  • Как правило, TCS включен по умолчанию из соображений безопасности.

  • Вам не нужно беспокоиться, если этот знак появится на приборной панели.

  2. Символ отключения системы контроля тяги

  • Символ появляется, когда система TCS выключена.

  • Вы также можете рассматривать это как предупреждающий знак, так как вождение без антипробуксовочной системы небезопасно.

  • Вы можете активировать TCS, чтобы убрать этот предупреждающий знак.

  3. Символ неисправности системы контроля тяги

  • Как следует из названия, этот предупреждающий знак загорается при наличии проблемы с системой контроля тяги вашего автомобиля.

  • Сигнальная лампа может сработать из-за неисправности компонента или датчиков.

  • В некоторых автомобилях знак неисправности TCS может появляться при наличии проблем с ABS.

  • TCS является важной технологией безопасности, и нельзя игнорировать этот символ.

  4. Символ полного/полного привода

  Также читайте: AWD vs 4WD: что такое полный и полный привод?

  Символы для электромобилей/гибридов

  Ниже приведены некоторые распространенные знаки на приборной панели гибридных или электромобилей.

  1. Сигнальная лампа уровня заряда батареи

  • Эта сигнальная лампа загорается, если батарея разряжена.

  • В гибридном автомобиле транспортное средство может работать только на двигателе внутреннего сгорания, пока аккумулятор не наберет достаточно заряда.

  • В то время как в электромобиле это указывает на то, что его аккумулятор нуждается в подзарядке.

  2. Сигнальная лампа температуры аккумуляторной батареи

  • Это предупреждение похоже на сигнальную лампу температуры двигателя.

  • Когда аккумулятор нагревается, на приборной панели загорается сигнальная лампа.

  • Немедленно остановите автомобиль и дайте аккумулятору остыть.

  3. Индикатор экономичного режима

  • Когда этот символ загорается, это означает, что автомобиль работает в режиме, обеспечивающем максимальное использование аккумулятора.

  • В экономичном режиме производительность электромобиля может снизиться.

  • Ускорение также снижено для повышения эффективности.

  4. Индикатор режима EV

  • Этот символ на приборной панели характерен для гибридных автомобилей.

  • Указывает на то, что автомобиль работает на электричестве.

  • Некоторые гибридные автомобили могут работать в режиме EV на малых скоростях.

  5. Световой индикатор низкого заряда батареи

  • Этот сигнальный индикатор предназначен только для электромобилей и аналогичен сигналу о низком уровне топлива.

  • Когда загорается предупреждение о низком заряде батареи, следует немедленно зарядить электромобиль.

  6. Индикатор системы рекуперативного торможения

  • Этот символ загорается, когда активна система рекуперативного торможения электромобиля.

  • Знак означает, что аккумулятор заряжается посредством рекуперативного торможения.

  • Если система неисправна, вы также можете увидеть предупреждающий знак рекуперативного торможения на приборной панели.

  Символы дополнительных функций

  Высококачественные автомобили оснащены усовершенствованными функциями обеспечения комфорта и безопасности. Приборная панель автомобиля также будет обозначать такие функции с помощью определенных символов, перечисленных ниже.

  1. Лампа циркуляции воздуха в кабине

  2. Индикатор круиз-контроля

  Читайте также: Что такое круиз-контроль в автомобиле? Смысл и как это работает?

  3. Адаптивный ламп круиз -контроля

  4. ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЯ ЛЕЙНА

  5. Лейн Помощь ламп

  6. Стоимость соревнований

• . находится слишком близко к другому автомобилю, препятствию или пешеходам.

• Некоторые автомобили оснащены передними, боковыми и задними датчиками столкновения.

7. Лампа ограничителя скорости

8. Лампа спуска с холма

Символы автомобилей с дизельным двигателем

Вот некоторые из распространенных символов на приборной панели автомобиля с дизельным двигателем.

1. Обозначение свечей накаливания: Указывает на прогрев свечей накаливания, и пока он не погаснет, нельзя запускать двигатель. Если символ мигает, свеча накаливания работает неправильно.

2. Предупреждающий символ топливного фильтра: Это означает, что топливный фильтр необходимо опорожнить для обеспечения бесперебойной работы двигателя.

3. Символ выхлопной жидкости: Этот символ указывает на то, что в бачке для выхлопной жидкости мало жидкости.

4. Символ пустого бака AdBlue: Указывает на необходимость дозаправки бака AdBlue.

5. Символ неисправности AdBlue: Если загорается этот знак, это означает, что система AdBlue работает неправильно или система не заполнена соответствующей жидкостью.

Общие символы

Ниже приведены несколько общих символов на приборной панели, которые вы видите во время вождения автомобиля.

1. Символ аварийной сигнализации: Он загорается при включении аварийной сигнализации.

2. Символ индикатора/сигнала поворота: Символ индикатора автомобиля загорается при включении индикатора указателя поворота.

3. Символ дальнего света: Этот символ загорается, когда вы включаете дальний свет автомобиля или используете функцию пропуска/мигания.

4. Символ ближнего света: Загорается при включении ближнего света.

5. Символ противотуманных фар: Когда горит этот символ, противотуманные фары вашего автомобиля включены.

6. Символ габаритных огней: Этот символ можно увидеть на приборной панели, когда включены габаритные огни вашего автомобиля.

7. Символ обогрева ветрового стекла: Указывает на то, что функция обогрева ветрового стекла автомобиля работает.

Почему никогда нельзя игнорировать сигнальные лампы на приборной панели автомобиля?

Вот причины, по которым не следует игнорировать предупреждающие знаки автомобиля.

• Если вы наблюдаете за предупреждающими знаками автомобиля, вы можете определить проблемы с компонентами автомобиля. Чем раньше вы определите проблему, тем меньше ущерб.

• Предупреждающие знаки на автомобиле помогут выявить проблемы с двигателем. Если вы проигнорируете эти предупреждения, это может привести к катастрофическому отказу двигателя.

• Предупреждающие символы также помогут вам определить проблемы с несколькими важными компонентами вашего автомобиля. Такие компоненты, как тормоза, рулевое управление, трансмиссия, могут быть дорогими в ремонте, если вы игнорируете эти предупреждающие знаки.

• Игнорирование некоторых знаков на приборной панели может снизить вашу безопасность. Например, если вы проигнорируете предупреждающий знак подушки безопасности, это может привести к летальному исходу в случае столкновения.

Также читайте: Как использовать антизапотеватель в автомобиле?

Часто задаваемые вопросы

Вот некоторые из распространенных вопросов, связанных с символами и значениями приборной панели автомобиля.

Как сбросить сигнальные лампы приборной панели?

Зависит от типа сигнальной лампы. Как правило, предупреждающие знаки сбрасываются после устранения проблемы. Сервисный центр может сбросить некоторые предупреждающие знаки, сбросив ЭБУ автомобиля.

Могу ли я управлять автомобилем с сигнальной лампой проверки двигателя?

Да, вы можете водить машину, но только на короткое расстояние, в идеале до сервисного центра. Поскольку точная проблема неизвестна, вам следует воздерживаться от поездок на большие расстояния, когда загорается индикатор проверки двигателя.

Что означает значок движущегося автомобиля?

Значок движения автомобиля означает, что противобуксовочная система включена. Это помогает поддерживать устойчивость автомобиля в сложных дорожных условиях.

Почему при включении зажигания загорается символ ABS?

Как правило, индикатор антиблокировочной системы тормозов загорается при включении зажигания.
