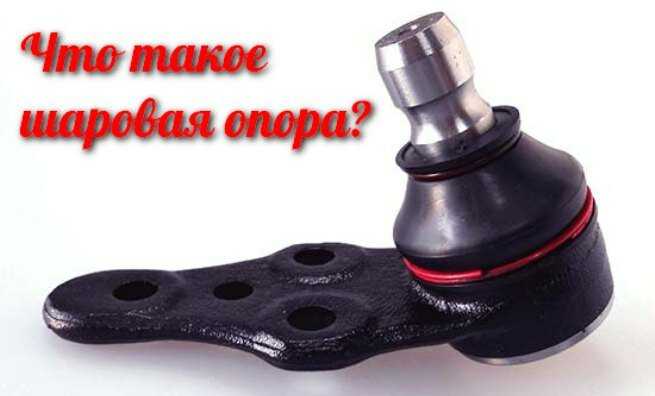

Что такое шаровая опора

Шаровая опора (или просто шаровая) — это шарнир, который может использоваться в разных узлах автомобиля. Здесь речь пойдет о шаровой в качестве соединительного элемента рычага подвески и ступицы управляемого колеса. Шаровая позволяет колесу в определенных пределах свободно поворачиваться в горизонтальной плоскости, но препятствует его отклонению от заданного положения в вертикальной плоскости. Количество шаровых опор зависит от типа подвески и может варьироваться от одной до пяти с каждой стороны, в том числе в задней многорычажной.

Предшественниками шаровых были шкворни, перекочевавшие на автомобили с конных экипажей. Шкворни представляли собой ось из закаленной стали, вращающуюся в бронзовых втулках либо роликовых или игольчатых подшипниках. С помощью такой оси поворотный кулак, который нес ступицу и колесо, крепился к подвеске. Конструкция не позволяла рычагам перемещаться по вертикали настолько, чтобы подвеска была достаточно комфортной.

Попытки сделать шкворневую подвеску мягче с помощью дополнительных тяг с подшипниками привели к усложнению конструкции и сделали ее обслуживание и ремонт очень трудоемкими. Появление шаровых опор в начале 1950-х годов решило сразу обе проблемы. Простота устройства сочеталась у таких шарниров с двумя степенями свободы, что позволило обеспечить требуемый уровень комфорта подвески. Уже к середине 1960-х годов большинство легковых автомобилей оснащались шаровыми, тогда как более выносливая шкворневая подвеска осталась уделом внедорожников и коммерческого транспорта.

Используемые в конструкции подвески управляемых колес шаровые опоры — в числе важнейших элементов, от которых зависит управляемость автомобиля.

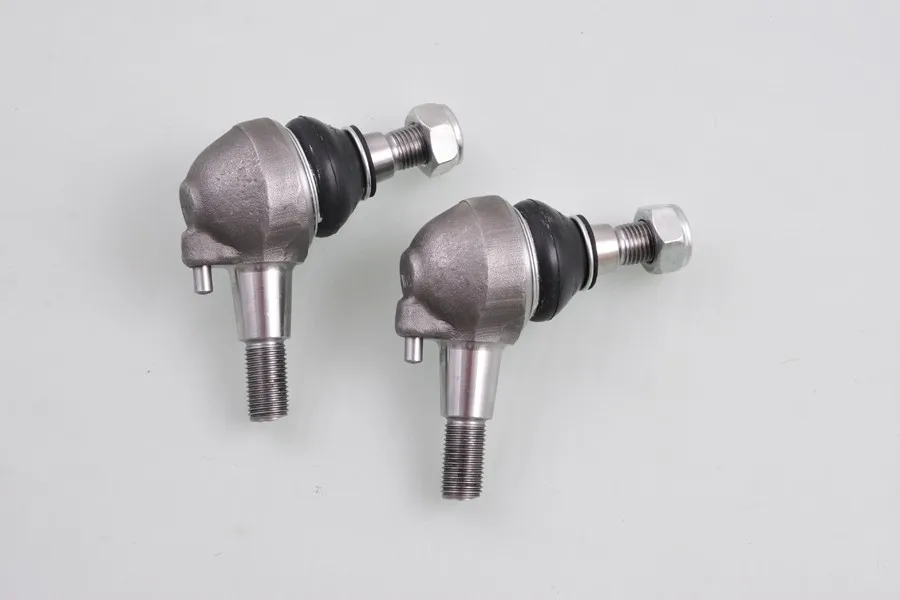

Устройство шаровой опоры

Устройство шаровой опоры (Фото: autoepoch.ru)

Встречается несколько разновидностей шаровых опор, но сегодня канонической является конструкция, в которой присутствуют следующие компоненты:

Корпус. Выполненная из кованой стали оболочка.
«Яблоко». Металлический шаровидный элемент внутри корпуса, воспринимающий основную нагрузку.

Стопор. Кольцеобразный зажим, фиксирующий «яблоко» в корпусе.
Полимерный вкладыш внутри корпуса. Своеобразная обойма, в которой вращается «яблоко».
«Палец». Приваренный к «яблоку» стержень с резьбой в верхней части, с помощью которого шаровая опора соединяется со ступицей.
Пыльник. Резиновый чехол, защищающий начинку шаровой опоры от попадания воды и грязи. Под пыльником находится специальная смазка для дополнительной герметизации шарнира.
Фланец. Пластина с отверстиями для крепления шаровой к рычагу. Однако в последние 20 лет получили распространение рычаги подвески с интегрированными шаровыми опорами без фланца.

Чем опасна неисправная шаровая опора

Поскольку шаровые опоры отвечают за крепление колеса, то их сильный износ или обрыв может иметь тяжелые последствия, вплоть до переворота автомобиля. Знание способов диагностики неисправности шаровых позволит сохранить здоровье и даже жизнь, не говоря уже о деньгах.

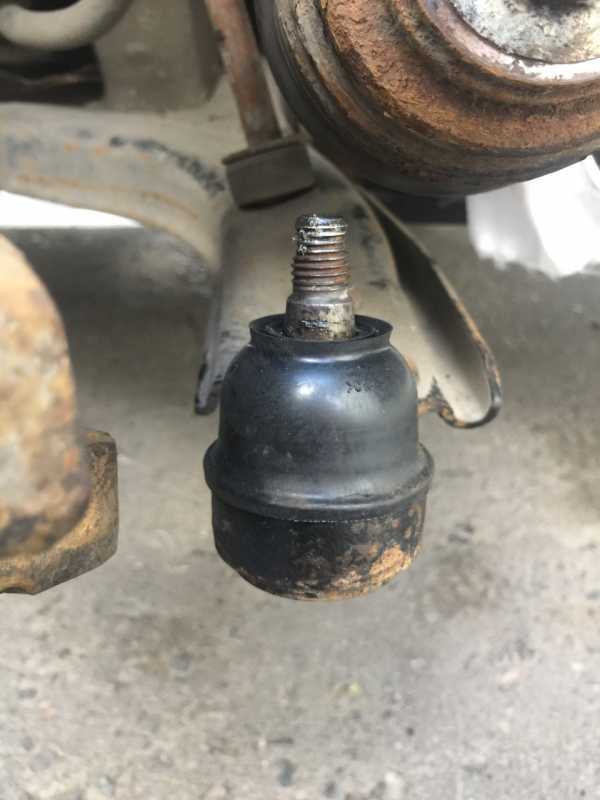

Признаки неисправности шаровых опор

Стандартной величины срока службы шаровых опор не существует. Мало того что не одинаково качество самих шарниров от различных производителей, так и любая «внеплановая» ударная нагрузка на подвеску способна натворить бед. Конечно, для проверки состояния шаровых опор лучше обратиться в сервис, но есть симптомы, которые говорят о возможных проблемах:

Стук в подвеске при проезде неровностей.
Скрип или скрежет при повороте руля.
Неравномерный износ шин.
Раскачка колеса из стороны в сторону при движении. В отличие от вышеназванных симптомов этот со 100%-й гарантией указывает на сильный износ шаровых. Промедление с ремонтом недопустимо!

Шаровые опоры лучше менять парами (Фото: Shutterstock)

Причины неисправности шаровых опор

Шаровые опоры находятся практически «на передовой» борьбы за надежную управляемость и безопасность автомобиля, и в этой борьбе им приходится нелегко. Что способно вывести эти шарниры из строя:

Сильные нагрузки при проезде неровностей на высокой скорости могут повредить вкладыш опоры, что приведет к возникновению в ней люфта, а это нарушит оптимальный контакт колеса с дорогой.
Попадание внутрь шарнира воды и грязи из-за порвавшегося пыльника вызывает абразивный эффект и коррозию «яблока», что ведет к быстрому срабатыванию вкладыша и появлению люфта в опоре. В запущенных случаях «яблоко» способно проточить верхнюю часть корпуса и выскочить из него.
Естественный износ вкладыша и «яблока» с теми же последствиями.

Как продлить срок службы шаровых опор

Невнимание к состоянию шаровых опор может обойтись очень дорого, поэтому меры профилактического характера здесь просто необходимы. О чем речь?

Периодически проверять пыльники шаровых на предмет различных повреждений. Если они выявлены, пыльник необходимо заменить и при необходимости добавить герметизирующей смазки того типа, который предусмотрен производителем.

После поездок по плохим дорогам и бездорожью периодически проверять шаровые на наличие люфтов. Для этого нужно вывесить колесо, взяться за него сверху и снизу руками и попытаться покачать в вертикальной плоскости. Операцию лучше проделать несколько раз, поворачивая руль на разные углы.

Проверку можно выполнить и другим способом. Для этого потребуется вывесить колесо, между нижним рычагом и поворотным кулаком вставить монтировку плоским концом, а затем надавить на рукоять. Износ опоры выдаст себя люфтом и/или щелчками.

Специалисты советуют менять шаровые опоры парами, а затем проверить развал/схождение колес и при необходимости отрегулировать.

Проверить работу шаровых опор можно самостоятельно или в автосервисе (Фото: Shutterstock)

www.adv.rbc.ru

Где находится шаровая опора в автомобиле

Как работают в подвеске шаровые опоры? Зачем их интегрируют в рычаги подвески, отчего они изнашиваются и насколько трудно их менять на современном автомобиле? Разбираемся в этом вопросе во всех деталях.

Зачем нужна шаровая опора

Ш аровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых две – они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi , шаровых может быть и по пять штук на одну сторону.

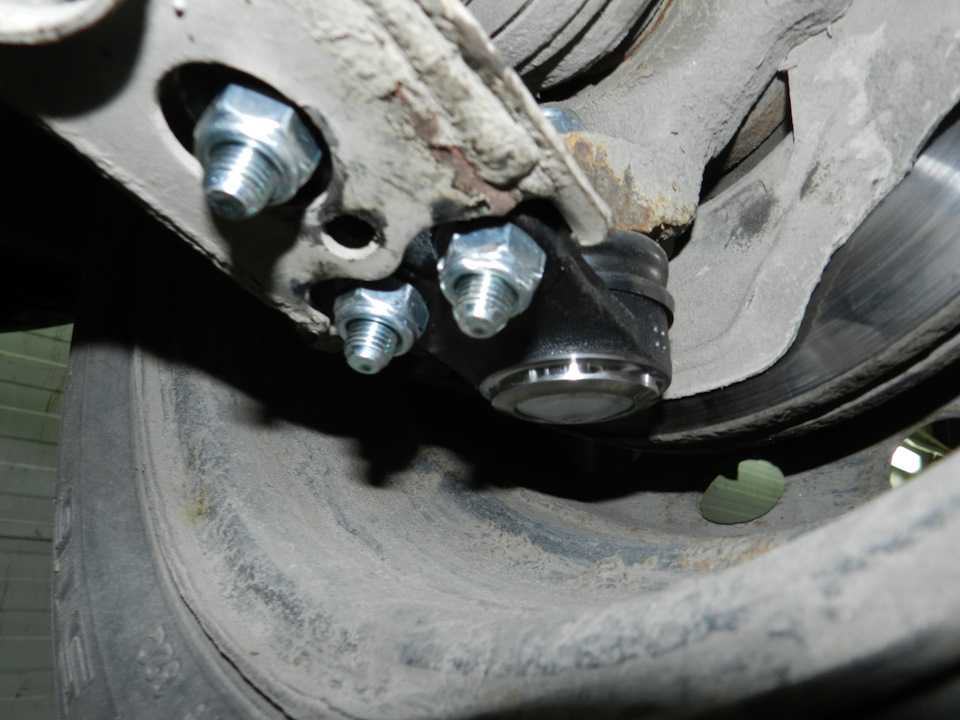

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки – от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция – с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в пользу опоры, интегрированной в рычаг подвески.

Есть мнение, что такую конструкцию пролоббировали маркетологи, которым хотелось увеличить прибыльность продажи запчастей, ведь теперь при износе шаровой нужно менять рычаг в сборе, даже если сам рычаг в порядке.
Но на самом деле у всего этого есть сугубо инженерный смысл: подвеска с интегрированными в рычаги шаровыми опорами попросту легче разборной.

Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации – стопорное кольцо. В таком случае опора просто запрессована в рычаг (например – Zafira C и Jeep Patriot). Чтобы ее заменить, придется использовать пресс или иной силовой способ (подробнее об этом – ниже).

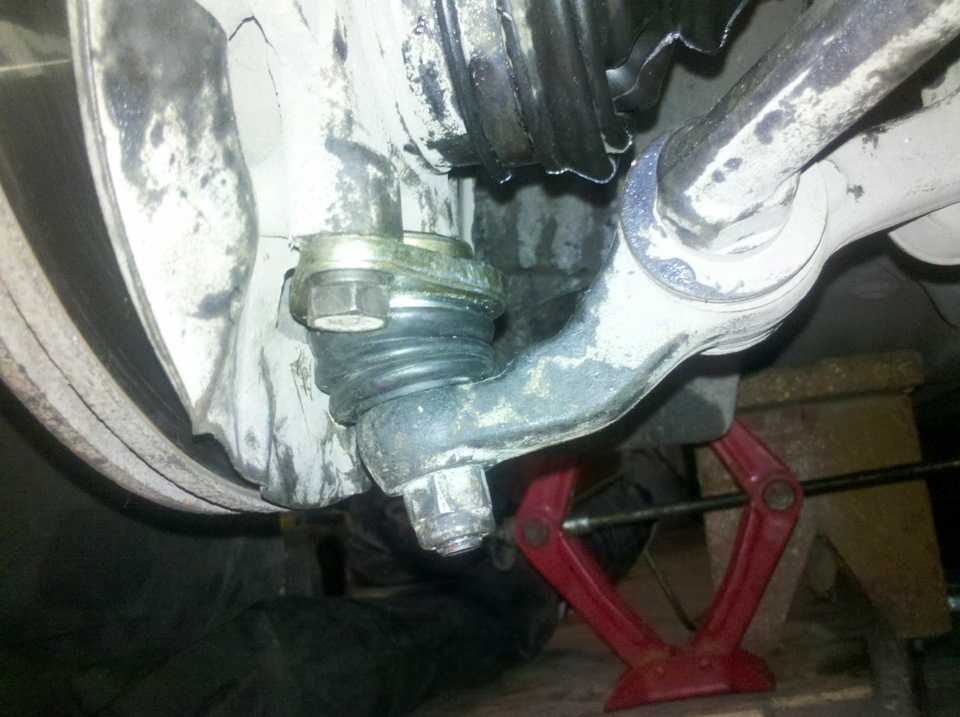

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подсоединяться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом. Альтернативный вариант крепежа – стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.

Также часто бывает, что для того, чтобы разжать концы кронштейна кулака, в котором фиксируется палец опоры, необходимо применить специальный клин, которого часто просто нет в наличии. Проблема может возникнуть там, где ее не ждешь.

Взять хотя бы Audi A6 С7: тут замечательная конструкция передней многорычажной подвески, в которой шаровые опоры верхних рычагов подсоединены к поворотному кулаку и зафиксированы одним длинным стяжным болтом, который очень часто прикипает настолько, что извлечь его невозможно. Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти, а то и десяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает в таком случае, хозяин узнает, что его кошелек опустел еще на 400–500 долларов – такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак. В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого способа свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, потому как для замены достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры есть всегда, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные – раз в 10-15 тысяч километров при периодическом ТО, а в большинстве своем автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видели вовсе.

Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит вы обратите на него внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

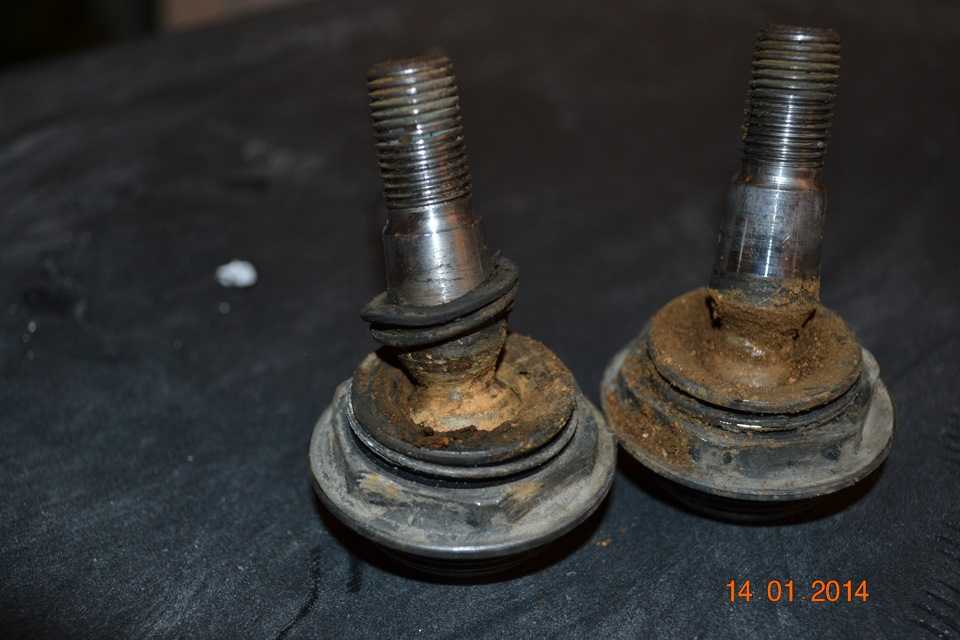

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

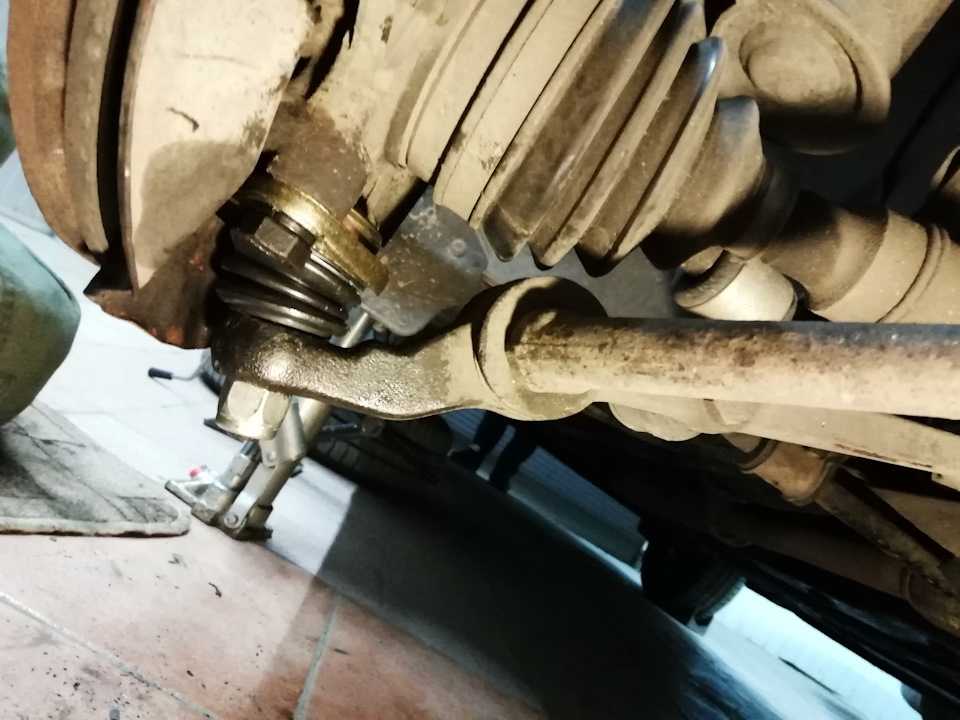

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику. Дается нелегко – болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.

Поэтому следующим шагом мы выкрутили болт крепления шаровой опоры рычага. К слову, это не самый удачный вариант подсоединения из тех способов, что существуют. Я уже писал выше, что для выпрессовки опоры в этом случае нужно специальным клином разжимать концы кронштейна кулака. В нашем случае никакого спецприспособления не было, его роль с достоинством выполнили зубило и молоток.

Когда рычаг отсоединен, выкручиваем окончательно болты крепления к подрамнику, и вуаля – рычаг в изрядно замасленных руках профессионала. Для взора открылась ужасная картина – палец в опоре просто болтался и был поржавевший настолько, насколько вообще позволял материал, из которого он был сделан. Пыльника не было. У хозяина машины появилось несколько седых волос, так как он осознал, что в любой момент рычаг могло просто вырвать, и тогда…

Отправив хозяина пить настойку валерианы, продолжили борьбу. Механик после осмотра рычага отметил, что сайлентблокам тоже осталось недолго. Хотя по заверению вернувшегося уже спокойным хозяина, эти детали заменялись относительно недавно и вообще «быть такого не может!»

Причину разъяснил профи: чтобы скоротать время на ремонт, отдельные представители рабочего класса затягивают болты крепления рычага к подрамнику на ненагруженной подвеске. Автомобиль висит на подъемнике, а механик с динамометрическим ключом тянет болты крепления с моментом затяжки, указанном, например, в руководстве по ремонту. Все вроде бы правильно, но не совсем. Редко кто читает инструкцию, в которой черным по белому: «Окончательная затяжка элементов крепления рычага к подрамнику выполняется на нагруженной массой автомобиля подвеске». Значит, момент, который указан заводом-изготовителем, необходимо приложить после установки автомобиля на поверхность – таким образом сайлентблоки «усядутся», уберутся необходимые для нормальной работы зазоры. В противном случае получится так, как получилось на нашей машине. И хоть немедленной замены сайлентблоки не требовали, но в семейном бюджете владельца в ближайшем будущем должна была образоваться прореха.

Вернемся к нашим «баранам». Шаровая опора фиксируется в рычаге посредством трения и одного стопорного кольца. Следовательно, снимаем стопорное кольцо, если бы был пыльник, то и его, и безжалостно выбиваем опору из рычага. По идее, для этой операции нужен пресс, но дело сделано, и вопросов не возникло.

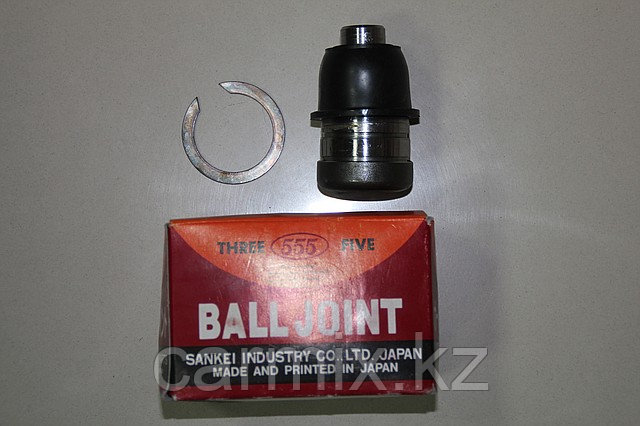

В комплект новой шаровой опоры входит: собственно, сама опора, пыльник и стопорное кольцо, а также специальный смазочный материал. Устанавливаем опору в рычаг, подбираем по размеру оправку и вбиваем ее в рычаг до появления выборки под стопорное кольцо над верхней поверхностью рычага. И для этой операции очень был нужен пресс (по крайней мере, так писали в руководстве по ремонту), однако пресса нет, а необходимость в срочном ремонте – есть.

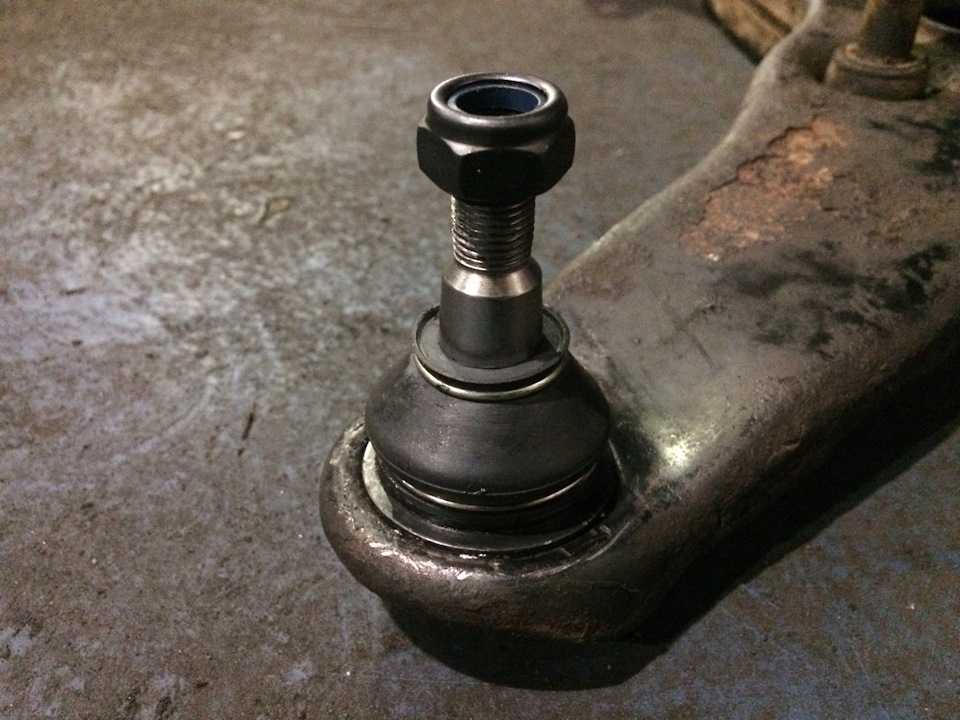

Изрядно намучившись, устанавливаем стопорное кольцо. Наносим смазочный материал из комплекта на палец шаровой опоры и закладываем смазку в пыльник. Как оказалось, никакого стопорного кольца для пыльника нет (в данном варианте), он просто надевается на корпус опоры, и все. Впоследствии выяснилось, что пыльник выполнен как уплотнительная манжета – с упругим пояском, может, даже с пружиной внутри. Сел на опору довольно плотно.

Монтируем рычаг на место. Подсоединяем рычаг к подрамнику, вкручиваем, но не затягиваем окончательно болты его крепления. По совету бывалого, на резьбовую часть болтов желательно нанести немного нигрола, чтобы впоследствии облегчить их выкручивание. В новой шаровой опоре палец не болтается, потому для того, чтобы направить его в кронштейн крепления на поворотном кулаке, придется немного попотеть. Наш механик, чтобы увеличить плечо воздействия, установил на палец опоры накидной ключ и подвинул его в нужное положение. Шаровую опору подсоединили, установили и затянули стяжной болт. Опустили автомобиль на поверхность и затянули болты крепления рычага к подрамнику окончательно. Вернулись на десяток – другой строк выше и повторили все действия для второго рычага.

Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т. е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Устройство шаровой опоры автомобиля

Упрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ. И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Читайте также: Устройство и предназначение опорного подшипника передней подвески.

Видео на тему

Механические узлы современного автомобиля насыщены всевозможными узлами, обеспечивающими комфортную и безопасную езду. От старых к новым моделям машин большинство деталей модернизируется, подвергается усовершенствованию. Используются прогрессивные материалы и технологии изготовления. Одним из важных элементов в подвеске, которым конструкторы и инженеры уделяют значительное внимание при проектировании автомобиля, является шаровая опора. От качества её изготовления, особенностей конструкции и возможных неисправностей зависит безопасность водителя с пассажирами и окружающих участников дорожного движения.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы. У автомобиля такой элемент как шаровая опора располагается не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

в рулевой трапеции;
на рычагах развала;
в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока – шаровый шарнир. Когда узел так называется, то понятна его суть.

Важно! Основной задачей шаровых опор является обеспечение свободы перемещения каждому из колес в горизонтальной плоскости, блокируя одновременно свободы в вертикальной плоскости.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеры внедрили в свое детище. Наиболее простые MacPherson подвески обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных системах предусмотрена установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор. Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие от ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шаровую с максимальной прочностью, придав ей такую форму, чтобы при необходимости её было легко заменить, отвинтив несколько болтов. Узел превратился в расходник.

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

металлический корпус;
палец с шаровой головкой;
поджимная пружина;
гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

крепеж болтами;
запрессовывание;
в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Пыльник

Обязательным атрибутом главного шарнира подвески является пыльник. Используется он как на съемных, так и на несъемных конструкциях. Деталь относится к заменяемым. Контролировать его состояние специалисты рекомендуют не реже, чем через 10-15 тыс. км. пробега. Своевременная замена износившегося пыльника поможет сэкономить на ремонте/замене всей шаровой. В его задачу входит блокирование проникновения к трущимся поверхностям влаги, пыли и грязи, способствующим быстрому износу металлических деталей.

Возможные неисправности шаровой опоры

Выявить самостоятельно признаки износа шаровой опоры сможет даже начинающий автомобилист по косвенным признакам. Необходимо обращать внимание ан поведение автомобиля во время поворота. Когда водителю приходится прилагать особые усилия либо проявляется характерный звук (скрип), то высока вероятность поломки шаровой. Дополнительным негативным признаком служит проявление стука во время езды машины с небольшой скоростью по неровной поверхности. Рекомендуем провести диагностику, когда заметны такие симптомы износа, как неустойчивость передних колес и их виляние в стороны в процессе прямолинейного перемещения. К признакам выработки шаровой опоры многие специалисты относят неравномерность износа шин автомобиля.

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. км. пробега. В зону риска с преждевременными поломками могут попадать автомобили, обладающие критериями:

на шаровой разорван пыльник;
машина часто ездить по некачественной дороге;
узел имеет недостаточный объем смазки;
пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы. Также зазор возникает и из-за повреждения сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами окажутся постукивание и щелчки, возникающие в процессе нажатия на ручку.

Вывод

Научившись самостоятельно диагностировать неисправности шаровой опоры, автовладелец обезопасит себя в пути. Также по возможности требуется своевременно добавлять смазку под пыльник или проводить полную замену узла.

Лучшие цены и условия на покупку новых авто

Шаровая опора: описание,устройство,фото,видео,история,диагностика и замена

Предназначение шаровой опоры в автомобиле.

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Пыльник

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

Проверка состояния шарнира

Для диагностики лучше всего использовать подъемник, смотровую яму. Колеса вывешивают, окружающее пространство освещают хорошим источником света. Для увеличения прикладываемого усилия используют монтировку, вставленную между поворотным кулаком и рычагом. Наличие даже небольшого люфта свидетельствует о дефекте уплотняющего вкладыша и увеличению зазора.

Как проверить шаровую опору этим способом – на видео:

Менее распространенный способ – измерить расстояние между основанием и пальцем. Это возможно, если в оболочке предусмотрено отверстие для масленки. Машину загоняют на ровную площадку над смотровой ямой, выкручивают заглушку (масленку). Определяют расстояние от стержня до нижней плоскости корпуса. В новой запчасти оно составляет 11,8 мм. Для измерений используют штангенциркуль, нутромер. Этот метод подходит для обслуживаемых шарниров, где есть технологическое отверстие под масленку.

Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Полезные советы

Срок службы опоры, зачастую, зависит от массы факторов и в среднем составляет от 15 до 120 тыс. километров. Жизнь шаровой опоры способна сократить даже минимальная трещинка в пыльнике. Сквозь нее в шарнир может проникать вода, песок и грязь. Чтобы предотвратить поломку шаровой опоры, следует контролировать состояние резинового защитного чехла. Желательно делать это на эстакаде либо смотровой яме.

Чтобы шаровые опоры дольше прослужили, нужно осторожно ездить по разбитому дорожному покрытию и вовремя менять поврежденные пыльники. Не забывайте, что любые механизмы и узлы транспортного средства требуют регулярного ухода и ремонта. Больше информации о замене шаровых опорах вы можете узнать из данного видео.

Это интересно: Как поменять лампочку ближнего света Дастер

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Причины и следствия выхода из строя шаровых опор

Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п ыльника опоры.

Способы крепления

Устанавливают новую шаровую опору, продевая ее палец в отверстие поворотного кулака, сверху устанавливают шайбу, накручивают гайку с прорезями, затягивают, фиксируют шплинтом. Сборку крепят к рычагу тремя болтами. Благодаря такой конструкции колесо занимает фиксированное положение относительно кузова транспортного средства, одновременно поворачивается в нужную сторону, беспрепятственно преодолевая небольшие препятствия, неровности твердого покрытия.

В зависимости от устройства подвески и марки автомобиля, шаровая может крепиться другим способом. Существуют варианты монтажа в рычаг при помощи пресса и фиксации стопорным кольцом. На Ниве шарниры перевернуты вверх ногами и прикручиваются к рычагу не с внутренней стороны, а с наружной.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.

Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Удачная конструкция — залог успеха

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
металлический корпус цилиндрической формы;
полимерный вкладыш;
прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Шаровая опора, устройство и назначение

Шаровая опора, именуемая также направляющим либо несущим шарниром, является важнейшим конструктивным элементом независимой подвески любого транспортного средства. Она служит для надежного шарнирного соединения между рычагом подвески и поворотным кулаком.

Оглавление

Устройство и назначение шаровой опоры
Как работает шаровая опора
Виды шаровых опор
Количество шаровых опор на колесо грузовика
Неисправности шаровых: диагностика, ремонт и замена
Видео «Шаровая опора. Устройство, назначение, где стоит»

Если есть в конструкции автомобиля (независимо от того, идет ли речь о легковом или о грузовом транспорте) детали, от которых напрямую зависит безопасность езды, то шаровые опоры в этот перечень входят в обязательном порядке. О том, что они собой представляют, и для чего нужны, пойдет речь в нашем сегодняшнем материале.

Устройство и назначение шаровой опоры

Главная функция данного узла сводится к тому, чтобы обеспечить управляемым колесам возможность поворачиваться на требуемый угол и при этом оставаться стабильными по отношению к горизонтали в момент выполнения вертикальных перемещений. Чаще всего такие комплектующие встречаются в передней подвеске авто, в том числе и грузовиков.

Важно
Данный элемент подвески применяется на оси, там, где установлены управляемые колеса машины. Он призван обеспечить жесткое, максимально надежное соединение рычага со ступицей, сделать возможным поворот последней без изменения положения колеса.

Учитывая тот факт, что на несущий шарнир приходятся огромные нагрузки, нередки случаи его выхода из строя.

Говоря об устройстве шаровых опор, необходимо отметить тот факт, что изначально они были обслуживаемыми деталями и внешне представляли собой корпус со встроенным в него шаровым пальцем. Этот палец был накрыт пыльником и поджимался посредством стальной пружины. Для продления ресурса и исключения риска преждевременного износа шарнир регулярно, во время каждого планового техобслуживания, смазывался специальными материалами.

Позже, когда изобрели прочный и надежный пластик, часть пальца стали помещать в полусферу, изготовленную из пластмассовых вставок. Таким образом, необходимость в использовании пружины отпала. Подобная конструкция остается неизменной до сих пор, а для большей надежности детали вкладыша делают из нейлона повышенной прочности и износостойкости. Контроль зазора осуществляется благодаря наличию специального отверстия.

Наибольшее распространение на современном рынке получили шарниры необслуживаемые, состоящие из следующих конструктивных элементов:

резьба;
палец и шар;
корпус, в котором присутствует сферическая выемка.
пыльник шаровой опоры.

В зависимости от назначения автомобиля, от его модели и модификации шаровые опоры могут различаться с конструктивной точки зрения. Есть машины, в которых эти детали одинаковые слева и справа, а есть ТС, в которых они устанавливаются зеркально.

Как работает шаровая опора

Нижняя часть пальца в шаровой опоре выполнена в форме сферы. Это необходимо для того, чтобы выполнять не только вращательные движения, но и параллельно раскачиваться в корпусе. Если присмотреться к верхнему торцу пальца внимательнее, можно заметить, что там присутствует небольшое углубление в форме шестигранника.

Оно необходимо для того, чтобы во время затягивания гайки с помощью специального ключа удерживать палец, не давать ему провернуться. Авторитетные производители выпускают направляющие шарниры готовыми ремкомплектами, когда вместе с деталью поставляются все необходимые элементы крепежа.

Виды шаровых опор

Разделение шаровых опор на виды осуществляется с точки зрения корпуса деталей, который может выпускаться одним из трех способов. В этой связи комплектующие бывают штампосварными, цельноковаными либо закатными.

По прочностным характеристикам более надежными считаются штампосварные и цельнокованые, разница между ними заключается разве что в усилии выдавливания. Опоры, производство которых осуществляется в соответствии с закатной технологией, не столь прочны, однако требованиям и стандартам автомобильной промышленности они все же соответствуют.

Количество шаровых опор на колесо грузовика

В подвеске грузовых транспортных средств шаровые шарниры используют преимущественно в количестве двух штук – по одному на колесо. Но есть ряд моделей, когда одно колесо фиксируется двумя шарнирными соединениями, в таком случае приходится говорить о верхней и нижней шаровой опоре. Как правило, подобные решения внедряются на автомобилях повышенной проходимости, которым часто приходится ездить по бездорожью.

Необходимо отметить и тот факт, что если задняя подвеска у автомобиля независимая многорычажная, то в ее конструкции могут присутствовать задние шаровые опоры, хотя стандартным вариантом является шаровая опора передняя.

С одной стороны, чем больше шарниров, тем лучше, ведь тем меньше нагрузка на каждую деталь и тем продолжительнее срок их службы. Однако большое количество шаровых в подвеске усложняет диагностику ходовой и повышает стоимость ремонта.

Неисправности шаровых: диагностика, ремонт и замена

Пришло время поговорить о том, когда необходима замена шаровой опоры. Итак, выполнение данной процедуры обязательно в случае обнаружения любых признаков поломки:

Во время поворота руля приходится прикладывать большее усилие.
На высокой скорости в подвеске появились скрипы и стук. Те же явления наблюдаются в процессе движения по неровной местности.
Автомобиль «виляет», когда едет прямо, плохо держит дорогу, а передние колеса не крутятся ровно, держа требуемое направление, они словно «плавают».
Наблюдается неравномерный износ резины, ситуация не меняется даже после попытки выполнить развал схождения, так как правильные углы поворота колес выставить обычно не удается.

Провести диагностику детали, ставшей темой нашей беседы, можно и самостоятельно. Дело в том, что даже проверка машины, а точнее – ее подвески на специальных стендах не всегда дает желаемый эффект, обычно автолюбители ориентируются на звук. Если во время раскачивания автомобиля слышны скрипы, они вполне могут свидетельствовать о необходимости ремонта шаровых опор.

Еще один доступный метод диагностики – покачивание колеса, которое удерживается в этот момент педалью тормоза. Если чувствуется люфт в шаровой опоре, если в ней присутствует зазор, придется выполнить замену.

К слову: многие автовладельцы меняют несущий шарнир самостоятельно, ведь задача эта совсем несложная. При наличии определенного опыта и должных умений вполне реально справиться собственными силами, без обращения на СТО. Сложности обычно возникают в процессе демонтажа, но если под рукой есть съемник шаровых опор, выпрессовка деталей упрощается в разы.

К выходу деталей из строя приводит повышенный износ, вследствие которого в ней увеличивается зазор, появляется люфт, и палец начинает болтаться в разные стороны. Если износ критичен, палец из корпуса и вовсе может вырвать, что сопровождается сильным выворачиванием колеса в неестественном для него положении. Если подобное произошло, машина не может продолжать движение.

К наиболее распространенным причинам поломки шаровых необходимо отнести следующее:

Высокие ударные нагрузки из-за постоянной быстрой езды по неровной дороге либо эксплуатация транспортного средства в тяжелых условиях.
Наличие дефекта на пыльнике.
Недостаточное количество смазочных материалов.

Заключение

Шаровая опора – важнейшая деталь подвески, от которой напрямую зависит способность узла выполнять свои непосредственные функции. Деталь эта неразборная, ремонту она не подлежит, поэтому при выходе из строя ее необходимо заменить полностью.

Шаровая опора. Устройство, назначение, где стоит

Поиск запроса «шаровая опора в ходовой грузового автомобиля» по информационным материалам и форуму

что это такое и для чего она нужна — Auto-Self.

Шаровая автомобиля что это такое: что это, как устроена, неисправности, как проверить :: Autonews

Содержание

Что такое шаровая опора в машине
Устройство шаровой опоры автомобиля
Признаки неисправности шаровой опоры
Как проверить шаровую опору
Видео на тему

Что такое шаровая опора в машине

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Устройство шаровой опоры автомобиля

Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

Признаки неисправности шаровой опоры

Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Первые признаки неисправности проявятся при:

Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
Скрипы. Которые могут возникать при повороте руля.

Как проверить шаровую опору

Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

Видео на тему

Поделитесь с друзьями в соц.сетях:

как они устроены и как их менять

Шаровые опоры: как они устроены и как их менять

Шаровая опора в конструкции автомобиля – это шарнир, необходимый для крепления ступицы колеса к рычагу подвески. Элемент обеспечивает движение машины в разных направлениях. Кроме подвески, деталь может использоваться в рычагах развала, рулевой трапеции и газовых упорах капота. Разберем, какие бывают варианты конструкций и как поменять шаровую опору самостоятельно.

Конструкция шаровых опор

Разновидности шаровых опор

Есть несколько типов конструкции запчасти, от которых зависит ее качество, долговечность и цена:

Цельнокованые – отличаются высокой механической стойкостью, способны выдерживать нагрузки до 5 тонн и обладают ресурсом до 100 тыс. км пробега;
Закатные – более доступные по цене элементы, но тоже достаточно прочные и способные эксплуатироваться при сильных ударных нагрузках;

Обычно в иномарках применяется первый вариант.

Виды шаровых опор

Ресурс шаровой зависит не только от прочности металлических ее сегментов, но и от качества защитного пыльника, который необходим для исключения проникновения к опорам влаги и грязи. Некачественный пыльник быстро стирается при трении, что приводит к расшатыванию опор.

В зависимости от типа рычага, на которой используется опора, ее разделяют на четыре вида:

Рулевого наконечника, который соединяет поворотный кулак и рулевую рейку. В основном используется в передней подвеске. Наконечник выполняется регулируемым, благодаря чему можно настраивать подвеску.
Прямого рычага (прямой тяги), соединяющего опору с кулаком, амортизатор с рычагом и крепление с кузовом. В некоторых машинах рычаг применяется для фиксации стабилизатора поперечной устойчивости. Обладая несложной конструкцией, такой рычаг дает возможность уменьшить массу неподрессоренных сегментов.
Треугольного рычага, необходимого для скрепления шаровой, крепления рычага к кузову и стабилизатора поперечной устойчивости. В основном используется для переднего привода и способствует улучшению управляемости транспортного средства.
Амортизатора, скрепляющего нижний рычаг и стойку амортизатора. Не самый популярный вид шаровой, обычно применяется на автомобилях Мерседес и некоторых других моделях.

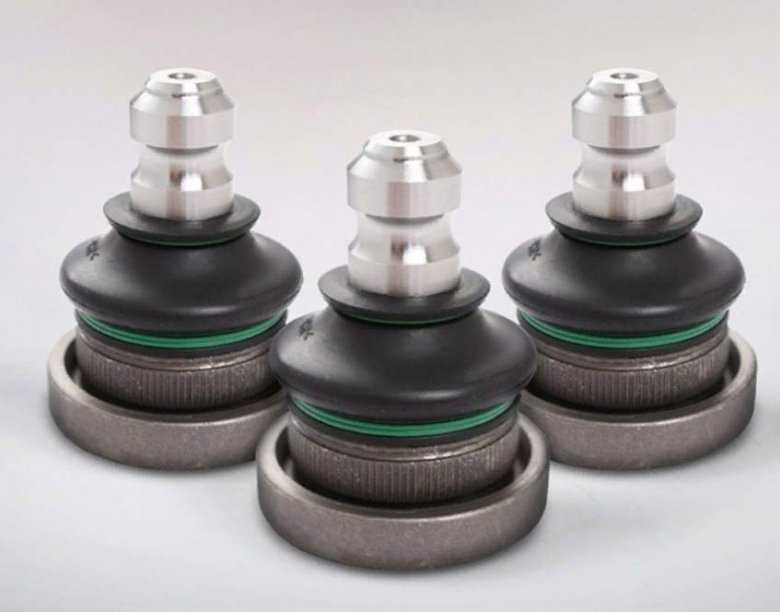

Внешний вид шаровых опор

Когда требуется замена шаровой?

При износе или повреждении элемента во время езды по неровной дороге возникают посторонние звуки. Затем колесо и вовсе может вывернуться при движении, задеть крыло транспортного средства или дверь, после чего происходит потеря управления и может возникнуть авария.

Поэтому при первых признаках некорректного состояния элемента требуется замена шаровой опоры. Перед этим нужно выполнить диагностику, чтобы точно определить, что она неисправна. Обычно замена старой запчасти не занимает много времени, так как в большинстве современных автомобилей можно выполнить процедуру, не демонтируя рычаг.

Замена шаровых опор

Причины неисправности шаровой

Ресурс шаровой опоры – 20-150 тыс. км в зависимости от типа конструкции и качества изделия (оригинальное оно или нет). Деталь изнашивается быстрее при больших эксплуатационных нагрузках, а также при перепадах температур (от этого деформируется резиновый пыльник). Негативно отражается на состоянии опоры и быстрая езда по неровной дороге.

При эксплуатации палец опоры понемногу стачивается и разбалтывается из-за возникающего люфта. При резкой нагрузке, например, проезде по яме, палец может выскочить из гнезда. А при сильном износе такое может произойти при движении на любой скорости.

Основные причины неисправности шаровой:

Постепенный износ;
Скапливание под пыльником абразивных частиц;
Высокие нагрузки при движении по плохим дорогам;
Отсутствие смазки. Ее нужно периодически добавлять в опору.

Признаки неисправности шаровой

Обычно деталь не «вылетает» сразу (только при сильном износе). Но всегда перед этим о проблемах с деталью можно понять по нескольким признакам:

Стук при езде по неровной дороге на малой скорости.
Обратите внимание: Датчик положения коленчатого вала. Что это такое, как проверить и понять, что пора его менять..
Звук возникает под передними колесами. Причина – в истирании пальца или недостаточном количестве смазки. Если стук слышен только при низких температурах при начале движения, а затем его нет, это не является признаком неисправности. Причина в том, что смазка на холоде замерзает, но после разогревания трение элементов нормализуется, а стук исчезает.
При езде авто начинает вилять. Причина в зазоре, который возникает между изношенными деталями шаровой. Это приводит к тому, что колесо начинает шататься. При возникновении такого дефекта нужно сразу провести диагностику транспортного средства.

Говорить о проблемах с опорами может и неравномерный износ резины, а также скрип при повороте рулевого колеса. Но эти признаки могут указывать и на другие повреждения, которые не относятся к шаровой.

Варианты диагностики

Лучший вариант – обратиться в сервисный центр при первых признаках неисправности. Так автомобиль проверят на специальном стенде и точно определят, требуется ли ремонт и нужна ли замена рычага шаровой опоры.

Но оценить состояние детали можно и самому. Для этого нужно использовать метод прослушивания: нужно, чтобы один человек раскачивал авто, а второй прислушивался к шумам, определяя, откуда они идут.

Второй вариант – приподнять авто на домкрате. При этом один человек должен нажать тормоз, чтобы исключить образование зазора подшипника. Второй человек должен в это время немного раскачать колесо. Если имеются стуки и заметен люфт, шаровую нужно менять.

В отдельных моделях автомобилей в основании шаровой расположено специальное отверстие, через которое можно измерять зазор между опорой и основанием пальца. Зная, какой должен быть зазор у исправной детали, можно определить, насколько сильно изношен элемент.

Диагностика при замене шаровых опор

Этапы замены шаровой

Пример замены шаровой для Volvo XC90:

Приподнимите переднюю часть машины домкратом или на подъемнике и расположите на устойчивых опорах. Заранее поставьте авто на стояночный тормоз. Также потребуется зафиксировать опоры под задними колесами, чтобы машина не откатилась назад при поднятой передней части.
Ослабьте болты на колесе и снимите его.
При помощи специальной щеткой (предназначенной для металлических поверхностей) очистите резьбу. Дополнительно можно обработать ее жидкостью типа WD-40.
Используя ключ на 21, открутите гайку, соединяющую шаровую с поворотным кулаком. Гайку можно выкинуть, вместо нее нужно будет использовать новый крепеж.
Ключом на 13 открутите болты, соединяющие шаровую и поворотный кулак. Болты тоже можно выкинуть, на их место устанавливаются новые элементы.
Отверткой и молотком извлеките шаровую из кулака. Шаровая должна полностью выйти из гнезда.
С помощью съемника удалите запрессованный палец из нижнего рычага.
Нажимая монтировкой, отведите нижний рычаг вниз и вытащите шаровую опору.
На ее место по обратной схеме установите новую деталь.

Понимая, как заменить шаровую опору, вы сможете выполнить работу самостоятельно. После замены желательно проверить корректность углов установки в сервисном центре.

Читайте также:

Автомобили, которые не продали. Что с ними происходит?

Популярные ошибки, которые автовладельцы допускают при самостоятельной замене колодок

#авто

#автомобиль

#ремонт

#Вольво

#машины

Больше интересных статей здесь: Совет.

Источник статьи: Шаровые опоры: как они устроены и как их менять.

Предидущее: Машина времени изобретена и скрывается Ватиканом?
Следующее: Чем Израиль оснастит бронетехнику будущего. Проект «Кармель»

«Бесконечный поезд» Дебютант Бал-Автомобиль (телевизионный эпизод 2020)

Бесконечный поезд

S3. E3

Все эпизоды

All

Эпизод в эфире 13 августа 2020
TV-Pgtv-PG
11m

РЕЙТИНГ IMDb

8.0/10

302

ВАШ РЕЙТИНГ

AnimationActionAdventure

Непростой союз банды проверяется вызовом в их первой совместной машине: танец в осьминоге с высокими ставками — это испытание дебюта банды. вызов в их первой совместной машине: танцы на балу дебютанток с высокими ставками. Непростой союз банды проверяется вызовом в их первой совместной машине: танец на балу дебютанток с высокими ставками.

IMDb RATING

8.0/10

302

YOUR RATING

Writers
- Owen Dennis(story by)
- Lindsay Katai(story by)
- Alex Horab(story by)
Stars
- Kirby Howell-Baptiste(voice)
- Kyle McCarley(voice)
- Isabella Abiera(voice)

Writers
- Owen Dennis(story by)
- Lindsay Katai(story by)
- Alex Horab( рассказ)
Звезды
- Kirby Howell-Baptiste (голос)
- Кайл Маккарли (голос)
- Isabella Abiera (Voice)

См.

Производство, Box Office и компания

См. Больше AT IMDBPRO

9009 9009

44444444444444444444444444444444444444444444444444444444444444444444444444444444444

Top Cast

Kirby Howell-Baptiste

Grace
(голос)

Kyle McCarley

Саймон
(Голос)

ISABELL0090

Hazel

(voice)

Diane Delano

Tuba
(voice)

Alfred Molina

Chandelier
(voice)

Writers
- Owen Dennis(story by)
- Линдси Катаи (рассказ)
- Алекс Хораб (рассказ)
Все актеры и съемочная группа
Производство, кассовые сборы и многое другое на IMDbPro

Сюжетная линия

Знаете ли вы, что

Саундтреки
Tuba’s Lullaby
Написано Линдсей Катай и Майклом Р. Карлсоном

Обзоры пользователей

Будьте первым по обзору

. Подробная информация

Дата выпуска
- 9008,
  - .
  - Страна происхождения
    - США
  - Язык
    - Английский
  - Компания-производитель
    - Cartoon Network Studios
  - См. Больше кредитов компании по адресу IMDBPRO
  Технические спецификации
  - Продолжая
    11 минут
  - Color
  - Sound Mix
