Минимальный радиус поворота автомобиля

Что такое радиус разворота? — Колеса.ру

При выборе автомобиля обычно смотрят на его ключевые характеристики: размер, объем и мощность двигателя, тип трансмиссии и так далее. Однако в повседневной жизни есть и другие показатели, которые оказываются весьма важными – к примеру, радиус разворота. На что влияет это значение, как его замеряют, и почему важно не запутаться в этом, казалось бы, элементарном понятии?

Что такое радиус разворота?

Как нетрудно догадаться, радиус разворота – это радиус полуокружности, которую описывает автомобиль при развороте с места на 180 градусов при условии, что руль повернут до упора. Правда, как мы убедимся чуть ниже, само словосочетание «радиус разворота» весьма коварное.

На что влияет радиус разворота?

Радиус разворота – показатель, во многом отражающий маневренность автомобиля. Чем он больше, тем больше места требуется автомобилю для совершения полного разворота на 180 градусов – то есть, в условиях, когда ширина дороги известна и ограничена, этот показатель отражает то, сможете ли вы развернуться на ней в один прием, или же придется сдавать назад и быстро крутить рулем на втором (а то и третьем) заходе.

Однако очевидно, что сам по себе радиус разворота говорит не только о способности развернуться, но и о том, насколько маневренным является автомобиль: чем меньше это значение, тем удобнее будет управлять машиной в стесненных условиях и легче парковаться.

Как замеряется радиус разворота?

Даже для замера этого элементарного на первый взгляд показателя существует две методики: «от бордюра до бордюра» и «от стены до стены».

Первый отражает радиус полуокружности, которую описывают колеса автомобиля при развороте: то есть, чтобы его замерить, нужно отметить мелом стартовое положение наружного (относительно поворота) колеса, затем вывернуть руль до упора, развернуться на 180 градусов, отметить мелом конечную точку, замерить расстояние между ними и разделить его пополам. Соответственно, эта методика замера отражает, какой должна быть ширина гладкой дороги, чтобы автомобиль смог развернуться, не съехав с нее.

Однако в реальной жизни стоит учитывать тот факт, что у автомобиля есть передний свес – то есть, расстояние от оси передних колес до конца переднего бампера. И если дорога, к примеру, ограничена высокими бордюрами, то развернуться на ней, даже «укладываясь» по показателю от бордюра до бордюра, не выйдет: автомобиль упрется в препятствие выступающим вперед бампером. Для отражения этого «реального» радиуса разворота используют показатель «от стены до стены»: соответственно, чтобы замерить его, нужно закрепить мел на стержне, установленном на наружном (относительно поворота) углу бампера автомобиля, затем выполнить разворот, замерить диаметр получившейся полуокружности и разделить его пополам.

Разумеется, автопроизводители стремятся показать свои автомобили максимально маневренными, так что в брошюрах и списках характеристик практически всегда указывается радиус разворота от бордюра до бордюра, так как он меньше, чем от стены до стены. В реальной жизни, сравнивая машины по показателю маневренности, стоит учитывать не только на эту цифру, но и длину переднего свеса.

В чем часто ошибаются при указании радиуса разворота?

Главная проблема, связанная с радиусом разворота, заключается в том, что само словосочетание «радиус разворота» является скорее разговорным, ведь реальный показатель, отражающий расстояние, необходимое для разворота «от упора до упора» – это диаметр. Соответственно, при перечислении габаритных и технических характеристик автомобиля зачастую указывают именно его, хотя можно встретить и радиус. Но главное при этом – не перепутать эти два показателя. Ведь даже сами производители порой ошибаются: к примеру, в пресс-релизе о новом Land Cruiser Prado в Toyota говорят о том, что он «сохранил удобный диаметр разворота, составляющий всего 5,8 м», что для машины длиной в 4,84 метра выглядит явно невозможным. А вот в брошюре по модели указано, что это «минимальный радиус разворота по колесам», что уже похоже на правду. Чтобы в этом убедиться, можно заглянуть, к примеру, на австралийский официальный сайт, где указан уже не радиус, а диаметр разворота, равный 11,6 метра.

Можно ли изменить радиус разворота автомобиля?

Несложно догадаться, что радиус разворота зависит прежде всего от габаритных размеров автомобиля и угла поворота передних колес. Габариты машины поменять, очевидно, нельзя, а угол поворота колес на гражданских автомобилях ограничен параметрами работы рулевого управления, а на машинах с приводом на переднюю ось еще и рабочими диапазонами шарниров равных угловых скоростей (ШРУС, или «гранат»), которые крайне не любят работать при вывернутых колесах.

Поэтому, не углубляясь в теорию, можно ответить так: без вмешательства в конструкцию с потерей гарантии нормальной работоспособности изменить радиус разворота машины нельзя.

Наглядным примером «вмешательства в конструкцию» можно считать автомобили, подготовленные для соревнований по дрифту: у них угол поворота передних колес («выворот») стараются сделать максимальным. Но нужно это уже не для уменьшения радиуса разворота, а для того, чтобы поддерживать как можно больший угол заноса при движении в повороте – то есть, это делается отнюдь не для улучшения показателей «гражданской» эксплуатации.

Радиус разворота: каким бывает и в чём заключается его важность

Любой автомобиль характеризуется рядом параметров. Некоторые из них являются первостепенными и представляют больший интерес для автомобилиста. На другие параметры внимание обращают реже, и они оказывают меньшее влияние на формирование общего мнения о машине.

Показатель у автомобиля Тойота Сиента

Для каждого автомобиля характерен такой показатель, как радиус разворота. Эта характеристика часто остаётся без внимания, более того, даже не каждый автомобилист имеет о ней верное представление. Мы взялись исправить такое положение вещей.

Что такое радиус разворота

Уже из названия характеристики можно догадаться о её сути. Под этим параметром подразумевается полуокружность, которую описывает автомобиль во время манёвра при полностью вывернутом рулевом управлении. Знать это значение нужно обязательно. Более того, необходимо отличать разворот по малому и большому радиусу.

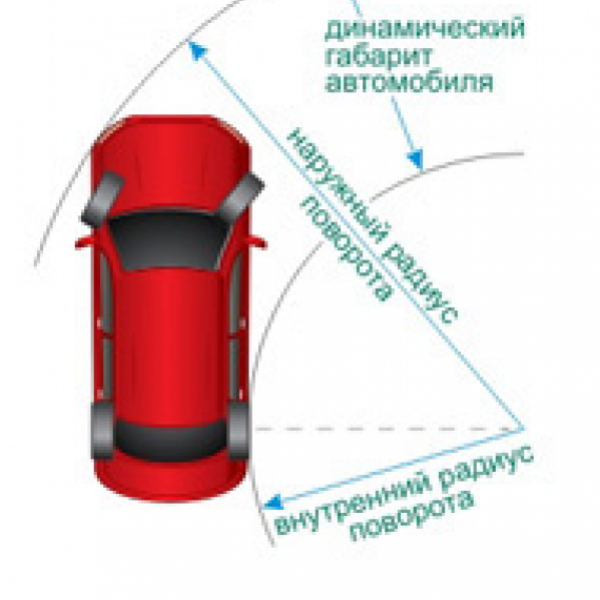

Схематичное изображение поворота авто

Некоторые производители указывают в качестве радиуса разворота два параметра, разделённых между собой дробью. Минимальный показатель поворота автомобиля соответствует следу от наружного колеса, который оставляет транспортное средство при манёвре. Такой показатель называется «от бордюра до бордюра». Это значение не учитывает размеры переднего свеса, от длины которого зависит точность показателя.

На практике удобнее использовать другое значение — радиус «от стены до стены». В этом случае учитываются препятствия, которые входят в минимальное пространство по наружным габаритам и могут быть задеты бампером. Но и на этом ещё не всё. Существует ещё один нюанс, который нужно учитывать водителю при езде в ограниченном пространстве.

Значение для авто с прицепом

При повороте некоторая часть кузова смещается во внутреннюю сторону. Потому при выезде со стоянки нельзя резко выворачивать руль до предельного положения. При таких действиях можно задеть соседний автомобиль. Чтобы понять какой радиус нужен для разворота, необходимо определить минимальный габаритный коридор для своей машины. Для этого нужно знать расстояние, которое отделяет максимальную и минимальную окружности.

Такая осведомлённость позволит не только без проблем маневрировать в сложных условиях и делать правильные манёвры на узкой дороге, но и выполнять поворот на дороге согласно разъяснениям ГИБДД 2018 года.

Насколько важен параметр

Современным водителям приходится ездить в непростых условиях: машин много, а места для них часто не хватает. Особенно это касается парковочных мест в больших городах и людных местах. Часто водителю приходится втискиваться между машинами впритык и выполнять сложные манёвры среди других автомобилей.

Радиус поворота отображает маневренность автомобиля, его способность выполнять повороты на узкой дороге и в ограниченном пространстве. Чем меньшим является этот параметр, тем более комфортным и простым будет управление ТС во время передвижения в ограниченном пространстве. Если известен радиус разворота и ширина дороги, то можно путём проведения несложных расчётов узнать вероятность осуществления манёвра за один раз.

Производители автомобилей обязательно указывают интересующее нас значение для каждого автомобиля. Этот показатель можно найти в практическом руководстве или техническом описании. Но здесь может ждать подвох. Многие производители указывают минимальный показатель — разворот по малому радиусу. Это позволят им представить своё творение более маневренным, чем есть на самом деле.

Чтобы узнать действительный показатель, необходимо учитывать размеры свеса автомобиля.

Сравнение показателей маневренности с разными прицепами и без них

Как измеряем

Мы уже говорили выше о двух значениях, которые отображают радиус поворота автомобиля. Для вычисления каждого из них используются разные методы.

Для вычисления параметра «от бордюра до бордюра» необходимо при помощи мела сделать отметку начального положения наружного колеса. Выворачиваем руль пока он не примет граничное положение, разворачиваем автомобиль на 180 градусов. Отмечаем конечное положение колеса. Между полученными отметками измеряем расстояние. Половина от этого результата будет отражать искомое значение. Он будет обозначать необходимую ширину дороги, которая потребуется для разворота авто.
Более реальное значение отображает характеристика «от стены до стены». Для её вычисления потребуется зафиксировать стержень на наружном углу бампера. На стержне крепится мел и выполняется разворот машины, как это делалось в предыдущем случае. Получится полуокружность, в которой потребуется измерить диаметр. Половина этого значения будет отражать нужный нам радиус разворота машины.

В свободном доступе имеются таблицы с радиусом разворота легкового автомобиля. Также найти нужный показатель для конкретной марки машины можно в руководстве по эксплуатации и техническом описании. В любом случае, на этот параметр нужно обращать внимание. Эти знания позволят избежать неприятных ситуаций на дороге и паркинге.

Минимальный радиус поворота автомобиля.

Радиус разворота: насколько важен параметр

Когда мы выбираем для себя автомобиль, то оцениваем в основной ключевые характеристики, такие как габариты машины, отдачу и объём двигателя, тип коробки передач и прочее. Но для повседневной эксплуатации важны и другие показатели, например, радиус разворота. Как влияет этот параметр на вождение, как он измеряется, и что это вообще такое?

Радиус разворота

Из названия параметра уже понятно, что он означает радиус (минимальный) полуокружности, описываемый машиной при манёвре разворота, выполняемого с места. Рулевое колесо при этом должно быть повёрнуто до конца. Вроде всё понятно, однако в этом параметре имеются свои нюансы.

Насколько важен параметр

Радиус разворота, это одна из составляющих манёвренности машины, чем больше его значение, тем для разворота автомобиля требуется больше пространства. Это влияет на возможность машины развернуться на ограниченной ширине дороги за один приём. С небольшим радиусом автомобилем легче управлять в городских условиях, а также проще парковаться. Автопроизводители в желании показать свои машины более маневренными вносят в документацию значение минимальное, то есть по колёсам, от поребрика до поребрика, ведь он получается существенно меньше реального от стенки до стенки. Так что, при выборе машины по этому параметру, учитываем и размер переднего свеса.

Насколько важен Радиус разворота

Как измеряем

Измерить радиус можно просто: отмечаем стартовое положение одного колеса (наружного), выворачиваем до конца рулевое колесо, разворачиваемся на полные 180 градусов, отмечаем конечное положение того же колеса. Между отметками замеряем расстояние, половина его и будет радиусом разворота. Этот размер является минимальной шириной дороги (именно гладкой части), которая позволит развернуться в один заход.

Это в теории, на практике же придётся учитывать и размер переднего свеса автомобиля, это расстояние от передней оси до кончика бампера. Дело в том, что ширина дороги не всегда ограничена низким бордюром, частенько бывают отбойники, а также сами бордюры могут быть до метра высотой. И если радиус разворота хорошо вписывается в идеальную дорогу, то с высокими ограничителями можно не вписаться. Так вот реальный радиус измеряется чуть сложнее – необходимо на наружной стороне бампера установить свес с мелом (можно на стержне), после разворота мел оставит отметки о реальном радиусе.

Радиус разворота на парковке

Нюансы

Главный нюанс или проблема – в терминологии, радиус разворота, это, скорее, термин разговорный, на самом деле, правильно будет диаметр. И разные производители могут указывать разные показатели, кто радиус, а кто диаметр, это следует учитывать и уточнять. К примеру, для Prado от Toyota в рекламе указано, что машина имеет диаметр разворота менее шести метров, тогда как сама машина в длину почти пять метров. Такой диаметр просто невозможен. В гайде же на автомобиль говориться о радиусе, измеренном по колёсам, то есть значение, которое можно считать верным. На некоторых сайтах в других странах указан сам диаметр, который составляет более 11 метров, что очень похоже на правду.

Изменяем ли параметр

Отчего зависит радиус разворота? Во-первых, от габаритов авто, их поменять, разумеется, не получится. Во-вторых, от того, какой угол поворота у передних колёс. В общем, поменять радиус без серьёзного вмешательства в основную конструкцию не получится. А это потеря гарантии, а также возможные проблемы со стабильной работой. Обычно такие переделки можно встретить на машинах для дрифта, где выворот делают максимальным. Правда, это делается не для уменьшения радиуса разворота, а для увеличения угла заноса, который может держать машина. Обычные гражданские машины лучше не переделывать.

Радиус разворота при дрифте

⇐ Предыдущая12345678910Следующая ⇒

Расстояние от центра поворота до центра пятна контакта шины с дорогой (оси следа) внешнего колеса при наибольшем угле поворота управляемых колес обычно приводится в технических характеристиках автомобилей и называется минимальным радиусом поворота.

С помощью рис.1. определим минимальный радиус поворота двухосного автомобиля с жесткими колесами.

Рис.1. Схема поворота автомобиля с жесткими колесами

Для того чтобы исключить боковое скольжение колес при движении автомобиля на повороте, траектории всех колес должны представлять собой дуги концентрических окружностей с общим центом О. Для этого управляемые колеса должны быть повернуты на разные углы. Связь между углами поворота наружного и внутреннего колес определяется из геометрических соотношений:

(1)

где θН и θВ – углы поворота соответственно наружного и внутреннего колес автомобиля;

L — база автомобиля;

М — расстояние между осями шкворней (AB = CD).

Такая связь между управляемыми колесами осуществляется при помощи рулевой трапеции. Для приведенной на рис.1. схемы центр поворота принят лежащим на продолжении оси задних колес. Вследствие эластичности шин центр поворота смещается внутрь базы автомобиля из-за бокового увода шин.

Минимальный радиус поворота двухосного, трехосного автомобилей с жесткими передними управляемыми колесами можно определить:

где θНmax — максимальный угол поворота наружного управляемого колеса.

Минимальный радиус поворота автомобиля со всеми управляемыми колесами определяется:

При определении расстоянием от оси шкворня до центра пятна контакта шины обычно пренебрегают.

В табл.1. приведены значения минимальных радиусов поворота (в м) некоторых автомобилей.

Таблица 1.

Минимальные радиусы поворота автомобилей

⇐ Предыдущая12345678910Следующая ⇒

Дата добавления: 2015-08-31; просмотров: 8899. Нарушение авторских прав

Рекомендуемые страницы:

Радиус поворота – важный параметр для автомобилей

Каждый из нас сталкивался с трудной задачей маневрирования в узком пространстве — например, на парковке торгового центра. Чем длиннее машина, тем сложнее парковаться. Вот почему в городах наиболее полезны автомобили с небольшим радиусом поворота. Помимо колесной базы, для нее важны и другие факторы.

Что такое радиус поворота автомобиля

Под радиусом поворота автомобиля подразумевается полукруг, который описывает транспортное средство, выполняя маневр. При этом рулевое колесо полностью вывернуто в ту или иную сторону. Знать этот параметр необходимо, чтобы определить, сможет ли машина полностью развернуться на конкретном участке дороги или водителю нужно будет несколько раз переключаться с первой скорости на задний ход.

Причем водитель должен понимать, что малый и большой радиус это разные понятия, и их нужно учитывать. В технической литературе некоторых моделей авто указывается оба эти параметра (цифры пишутся через дробь).

Под малым или минимальным радиусом поворота подразумевается так называемое расстояние от бордюра до бордюра. Это след, который оставляет колесо, описывающее наружную часть полукруга при развороте. По этому параметру можно определить, какой ширины должно быть дорожное полотно с невысокими бордюрами по краям, чтобы автомобиль смог спокойно развернуться.

Большой радиус это полукруг, который описывается уже кузовом машины. Этот параметр также называется радиус от стены до стены. Даже если у разных автомобилей будет одинаковая колесная база (расстояние от передних до задних колес, если мерить от самых удаленных друг от друга частей покрышек), у них может быть разный радиус разворота от стены до стены. Причина в том, что габариты разных машин могут серьезно отличаться.

Каждому водителю лучше ориентироваться на второй параметр, так как при развороте на не огражденной дороге можно выехать колесами и на грунтовку. Но если дорожное полотно имеет ограждение или машина разворачивается между заборами или какими-то постройками, то водителю крайне важно «чувствовать» габариты своего транспорта.

Вот еще один фактор, касающийся положения авто во время маневра или разворота. Когда автомобиль поворачивает, передняя его часть описывает окружность несколько больше по сравнению с задней частью. Поэтому, выезжая из парковки, гаража или на перекресток, необходимо переднюю часть машины немного протягивать вперед, чтобы в определенные размеры вписалась задняя часть. Передок автомобиля всегда более маневренный, и чтобы вместиться в поворот, водителю достаточно определить, до какой степени вывернуть рулевое колесо.

Что влияет на радиус поворота

При повороте на 360 градусов каждая машина «рисует» внешний и внутренний круг. Предполагая, что поворот идет по часовой стрелке, внешний круг описывается шинами на стороне водителя, а внутренний — теми, что справа.

При движении по кругу радиус поворота каждого автомобиля может быть определен индивидуально, будь то фургон или компактный автомобиль. Наименьший радиус поворота эквивалентен наибольшему повороту рулевого колеса, которое допускают оси машины. Это важно при парковке или движении задним ходом.

Как измерить радиус поворота автомобиля

Конечно, знать точные цифры, касающиеся радиуса, а если быть точнее, то диаметра, разворота машины, этого недостаточно. Водитель не будет бегать по дороге с рулеткой, чтобы определить, можно ли ему выполнить здесь разворот или нет. Чтобы определять это максимально быстро, нужно привыкнуть к габаритам своего транспортного средства.

Измеряется радиус разворота двумя способами. Для начала выбирается пустая площадка, на которой достаточно места, чтобы автомобиль выполнил полный разворот на первой передаче на 360 градусов. Далее нужно обзавестись конусами или бутылками с водой, мелом и рулеткой.

Вначале измеряем, какое расстояние необходимо машине, чтобы при развороте на дороге поместились передние колеса. Для этого останавливаем авто, рулевые колеса находятся в прямолинейном направлении. С наружной стороны колеса, которое будет описывать внешнюю окружность, на асфальте наносится отметка. На месте выворачиваются колеса в сторону разворота, и автомобиль начинает движение, пока наружное рулевое колесо не окажется на стороне, противоположной от отметки. Ставится на асфальте вторая отметка. Полученное расстояние – радиус разворота от бордюра к бордюру. Точнее, это будет диаметр. Радиус – это половинное значение этой величины. Но когда в руководстве к автомобилю указываются эти данные, в основном подается именно диаметр.

Похожие измерения выполняются по принципу «от стены до стены». Для этого ставится машина ровно. На асфальте делается отметка на уровне крайней угловой части бампера, которая будет описывать внешний круг. В стоящем автомобиле полностью выворачиваются колеса, и авто разворачивается, пока внешний угол бампера не окажется на противоположной стороне от отметки (180 градусов). Ставится отметка на асфальте, и измеряется расстояние между метками. Это будет большой радиус разворота.

Так выполняются технические измерения. Но, как мы уже обратили внимание, водителю не удастся постоянно бегать по дороге, чтобы определить, сможет он развернуть свое авто или нет. Поэтому сами по себе полученные цифры ни о чем не говорят. Чтобы водитель мог визуально определять возможность разворота, ориентируясь на габариты транспорта, ему нужно к ним привыкнуть.

Для этого и нужны конусы, бутылки с водой или любые другие вертикальные переносные ограничители. У стены лучше этого не делать, чтобы не повредить кузов машины. Принцип тот же: у наружной части бампера ставится ограничитель, машина разворачивается на 180 градусов, и ставится второй ограничитель. Далее водитель может повторить разворот в тех же границах, не выходя из автомобиля, чтобы переставить конусы. По этому принципу проходит обучение навыкам парковки и маневрирования в автошколах.

Влияет ли изменение угла кастора на радиус поворота автомобиля

Вначале коротко разберемся с тем, что такое кастер (или кастор) в автомобиле. Это угол между условной вертикальной линией и осью, относительно которой поворачивается колесо. В большинстве автомобилей колеса поворачиваются не по вертикально направленной оси, а с небольшим смещением.

Визуально этот параметр практически незаметен, ведь максимум он отличается от идеальной вертикали всего на десять градусов. Если эта величина будет больше, то инженерам нужно проектировать совершенно другую подвеску автомобиля. Чтобы легче было понять, что такое кастер, достаточно взглянуть на вилку велосипеда или мотоцикла.

Чем сильнее видно ее наклон относительно условной вертикальной линии, тем выше показатель кастора. Максимальный этот параметр у мотоциклов типа чоппер, изготовленных по индивидуальному заказу. В таких моделях очень длинная передняя вилка, благодаря чему переднее колесо сильно вынесено вперед. У таких мотоциклов впечатляющий дизайн, но при этом и внушительный радиус разворота.

Стрелкой указано направление движения автомобиля. Слева положительный кастер, по центру — нулевой, справа — отрицательный.

Вполне логично, что угол кастора относительно вертикали может быть нулевым, положительным или отрицательным. В первом случае направление стойки имеет идеально вертикальное положение. Во втором случае верхняя часть стойки находится ближе к салону авто, а ось колеса – немного дальше (поворотная ось, если ее визуально продлить до пересечения с дорогой, будет находиться перед контактным пятном колеса). В третьем случае поворотное колесо находится немного ближе к салону, чем верхняя часть стойки. При таком касторе поворотная ось (при условном продлении до пересечения с дорожным покрытием) будет за контактным пятном колеса с дорогой.

Практически во всех гражданских автомобилях кастер имеет положительный угол. Благодаря этому поворотные колеса в процессе движения автомобиля способны самостоятельно возвращаться в прямолинейное положение, когда водитель отпускает руль. Это основное значение кастора.

Второе значение данного наклона заключается в том, чтобы развал поворотных колес менялся, когда машина входит в поворот. Когда в транспортном средстве кастер положительный, то развал при выполнении маневра меняется в отрицательную сторону. Благодаря этому контактное пятно и положение колес правильное с точки зрения геометрии, что благоприятно сказывается на управляемости автомобиля.

Теперь что касается того, влияет ли угол кастора на радиус разворота. От любого параметра, который используется в рулевом управлении, зависит поведение автомобиля на дороге, а если быть точнее, то его маневренность.

Если немного изменить наклон стойки относительно вертикали, конечно, это повлияет на радиус разворота авто. Но это будет настолько несущественная разница, что водитель ее даже не заметит.

Гораздо большее значение для разворота машины имеет ограничение поворота каждого поворотного колеса, чем величина кастера. Например, изменение угла поворота колеса только на один градус почти в пять раз сильнее влияет на поворот авто по сравнению с тем же изменением угла наклона стойки относительно идеальной вертикали.

В некоторых тюнингованных машинах угол поворота колес может достигать 90 градусов.

Чтобы кастер существенно уменьшил радиус разворота транспортного средства, он должен быть настолько отрицательным, что передние колеса будут находиться почти под креслом водителя. А это повлечет за собой серьезные последствия, в том числе и приличное ухудшение плавности движения авто и стабильности при торможении (авто будет намного сильнее «клевать» передком). К тому же нужно будет вносить серьезные изменения в подвеску авто.

Преимущества авто с небольшим радиусом поворота

Радиус поворота можно определить, можно рассчитать по формуле D = 2 * L / sin. D в этом случае — диаметр круга, L — колесная база, а — угол поворота шин.

Автомобили с небольшим радиусом поворота легче маневрируют, чем габаритные автомобили. Это особенно актуально при движении в стесненных условиях, например в городе. С меньшим радиусом, парковка легче, а также вождение в труднодоступных местах, таких как бездорожье.

Производители предоставляют информацию о так называемом радиусе поворота для своих автомобилей. Это в среднем от 10 до 12 метров на дороге. Радиус сильно зависит от колесной базы.

Ограничения для машин с большим радиусом

В некоторых европейских странах, например, в Германии, согласно закону автомобили должны иметь радиус поворота не более 12,5 метров. В противном случае они не будут зарегистрированы. Причиной этого требования являются повороты и перекрестки с круговым движением, которые автомобили должны проезжать, не задевая бордюры.

В других странах нет жестких ограничений по данному параметру. В правилах дорожного движения разных регионов может лишь указываться правило, как проезжать в узком повороте на габаритном транспорте. Например, одно из правил гласит:

«Поворот может начинаться с другой части полосы движения (если радиус поворота автомобиля намного больше ширины самой дороги), но водитель поворачивающего транспортного средства обязан проезжать мимо проезжающих автомобилей справа от них».

Различные требования предъявляются к грузовым автомобилям, автобусам и другой тяжелой технике. Их значения более 12 метров. Чтобы пересечь узкие дороги, часто приходится выезжать на полосу встречного движения, чтобы колеса задней оси правильно вошли в поворот, и не выезжали на тротуар.

В завершение обзора предлагаем небольшое пояснение, по какой траектории правильно выполнять разворот на перекрестках:

Когда делать разворот по большой траектории, а когда по маленькой?

Watch this video on YouTube

Вопросы и ответы:

Как измерить радиус поворота дороги. Обычно в технической литературе указывается диаметр разворота автомобиля, потому что при развороте машина описывает целую окружность. А вот что касается поворота, то это будет радиус, так как поворот описывает лишь часть окружности. Существует метод измерения от бордюра к бордюру или от стены к стене. В первом случае определяется расстояние, необходимое для того, чтобы все колеса транспортного средства остались на дороге. Во втором случае определяется, достаточно ли габаритов машины, чтобы поместиться при развороте на территории, огражденной забором.
Как измерить радиус поворота автомобиля на парковке. Чтобы измерить расстояние от бордюра к бордюру, на асфальте рисуется отметка, на которой находится наружная часть колеса, которое будет описывать наружный радиус. После этого колеса выворачиваются до упора, и машина поворачивается на 180 градусов. После поворота на асфальт наносится еще одна отметка со стороны того же колеса. Эта цифра будет указывать минимальную ширину дороги, на которой авто спокойно развернется. Радиус – половина этого расстояния, но автомобилисты привыкли называть диаметр разворота именно радиусом. Второй способ (от стены к стене) учитывает еще и передний свес транспорта (это расстояние от передней части колеса до наружной части бампера). В этом случае палка с мелом крепится на наружной части бампера, и автомобиль поворачивает на 180 градусов. В отличие от предыдущего параметра, данная величина на том же автомобиле будет несколько больше, так как добавляется расстояние от колеса до наружной части бампера.
Минимальный радиус поворота проезда. Для легкового автомобиля минимальный радиус разворота составляет от 4.35 до 6.3 метра.

Размер разворотной площадки для легкового автомобиля гост

Скачать размер разворотной площадки для легкового автомобиля гост rtf

Полосы для параллельной парковки автотранспорта наносятся вдоль тротуара или границы проезжей части сплошной горизонтальной линией. Границы площадки для длительной остановки автомобилей должны быть чётко обозначены, акт передачи подвесного лодочного мотора должна быть разделена на размеры и полосы для стоянки.

Также служит для обозначения участка легкового полотна, на какой въезд воспрещен. На автомобильных дорогах I — III категорий на участках вне населенных пунктов: Площадки для паркования автомобилей. При разработке гостов телефонной связи на дорогах высших категорий рекомендуется телефоны устанавливать в зоне площадок для стоянок. В рекомендациях представлены предложения о размещении площадок для стоянок с учетом наличия на дорогах зданий и сооружений разворотной и автотранспортной служба также служб ГАИ МВД СССРо расположении площадок в плане относительно дорог для учетом местных условийоб обеспечении съезда с площадок на площадки и с них на д орогид аны схемы выполнения площадокрекомендации по оборудованию и оснащению площадокпримеры устройства площадок д ля стоянок автомобилей.

Для автопоездов ширина проезда увеличивается до 7 м.

Что касается размеров разворотных площадок, то они имеются в п. СНиП * — не менее 16 метров. А в п. СНиП * говорится, что их нужно определять расчетом в зависимости от габаритов транспортных средств. Необходимость устройства промежуточных разворотных площадок нормативными документами не определена. Дмитрий: Почему Вы коверкаете ГОСТ, п звучит не так! Warning: Creating default object from empty value in /var/www/hayadat.ru on line Подъезд пожарных автомобилей должен быть обеспечен: с двух Warning: Creating default object from empty value in /var/www/hayadat.ru on line Размеры площадок для разворота.

V. Геометрические параметры погрузочно-разгрузочных рамп. VI. Тип и марка автотранспортного средства. Одиночные автотранспортные средства. А. Легковые автомобили. 1 ЗАЗ — «Запорожец». 2 «Москвич — «. 0,5. Разворотные площадки. На тупиковых подъездах устраиваются площадки для разворота автомашин передним ходом размером не менее 12х12м, разворотные кольца радиусом не менее 12м.

а). б). в). д). Рисунок 3 – Разворотные площадки на тупиковых дорогах: а) для разворота машин передним ходом, б) кольцевой объезд, в, д) для разворота автомобилей задним ходом. Параметры временных автодорог. Параметрами временных автодорог являются: ширина полосы движения и ширина проезжей части, число полос движения, радиусы закругления. Типовые размеры транспортного средства.

Пример определения ширины площадки маневрирования приведён ниже (Таблица 1). Таблица 1. Например, радиус разворота еврофуры составляет 25 метров (Рисунок 4). Секционные ворота. В стандартном исполнении воротные проемы рекомендуется оснащать секционными воротами с электроприводом. Самый распространенный вариант воротных проемов — с шириной и высотой, равными 3-м метрам. С внутренней стороны воротного проема рекомендуется устанавливать тепловые завесы для поддержания нужного температурного режима внутри склада, а также средства для освещения кузова траспортного средства.

Виды и размеры по ГОСТу. Изначально, чтобы разметка была верной, еще на стадии проектирования автопарковки, требуется выбрать оптимальные размеры каждого машино-места. Норма СНиП и стандарт ГОСТ определяют габаритные показатели одного места стоянки, отклонение от каких в меньшую сторону запрещено. Стоянка для легковых автомашин при раздельном разъезде и подъезде. На отдельно расположенных стоянках автомобили могут размещать поперечным, косоугольным способом или их комбинацией.

Например: Разметка парковки «елочкой» в середине и под косым углом по бокам. Схема разметки парковки с размерами (поперечная расстановка и под углом). ГОСТы. Методики, рекомендации. Общие требования пожарной безопасности для объектов. Рекомендации по УЗО.

Проекты норм пожарной безопасности. Тупиковые проезды должны заканчиваться площадками для разворота пожарной техники размером не менее чем 15 x 15 метров. Максимальная протяженность тупикового проезда не должна превышать метров. Сквозные проходы через лестничные клетки в зданиях и сооружениях располагаются на расстоянии не более метров один от другого. При примыкании зданий и сооружений под углом друг к другу в расчет принимается расстояние по периметру со стороны наружного водопровода с пожарными гидрантами.

1. Радиус разворота для легкового автомобиля – 4,35 – 6,3 м Необходимые размеры в углах улиц Уширение для разворота в очень стеснённых условиях. Размеры таких площадок следует определять исходя из количества одновременно стоящих автомобилей, но не менее 5. При расчете элементов сопряжения на площадках для выполнения разворотов и въездов — выездов легковыми автомобилями и одиночными грузовыми автомобилями допускается принимать радиус поворота 10 м.

При устройстве площадок для большегрузных автомобилей и автопоездов элементы сопряжений рассчитываются на основе технических характеристик фактически используемых на дороге транспортных средств.
