Проверка предохранителей автомобиля: Как проверить предохранитель в машине мультиметром и без приборов?

Проверка предохранителя в авто мультиметром

Автор admin На чтение 9 мин Просмотров 795 Опубликовано 23.11.2019

С развитием технологий электронная часть автомобиля становится все более современной. В нем появляются все новые и новые элементы, и он усложняется. Кроме того, в электронике каждый из элементов неразрывно связан с остальными, поэтому выход из строя одного из них может немедленно вызвать сбои в других компонентах электрической цепи. Чтобы избежать такого развития ситуации в автомобилях, производители стали устанавливать предохранители. Именно они защищают электронную схему от короткого замыкания, размыкая цепь и отключая в ней ток. В рамках этого материала мы постараемся описать существующие методы проверки предохранителей.

Разновидности автомобильных предохранителей

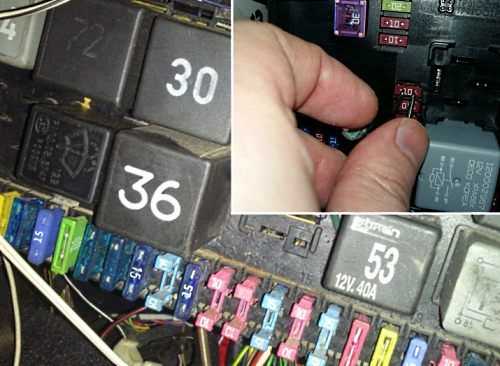

Как правило, в автомобилях предохранители располагаются в специальных блоках. В основном на транспортном средстве устанавливается два и более единиц таких устройств. Один из них находится под капотом в районе багажника. Этот элемент является основным и состоит из наибольшего количества предохранителей. Что касается другого блока предохранителей, то его расположение может отличаться в зависимости от марки автомобиля. На некоторых моделях он может располагаться под приборной панелью внутри автомобиля. Автомобильные аккумуляторы классифицируются по двум критериям: номинальный ток и размер. Отсюда следует, что предохранители могут быть:

Однако, помимо габаритов, перед покупкой того или иного типа предохранителя крайне важно обратить внимание на его номинальный ток. Большинство комплектующих автомобилей устанавливаются со значением этого параметра в пределах 5-30 А.

Как выполнить проверку автомобильного предохранителя?

При перегрузке цепи в автомате очень велика вероятность того, что сама эта цепь может сломаться, что приведет к выходу из строя предохранителей. При этом потеря работоспособности электрического устройства не всегда будет свидетельствовать о проблемах с предохранителем. Очень часто причиной проблемы могут быть совершенно разные причины. Чтобы точно установить источник проблемы, важно своевременно диагностировать элемент в блоке предохранителей, который непосредственно отвечает за работу этого устройства. Это можно сделать довольно быстро и легко, следуя инструкции к автомобилю. Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические устройства.

Как визуально распознать проблему?

Многие автомобилисты считают, что наиболее приемлемый и быстрый способ найти неисправности в электронике – это визуальный осмотр. Для проведения такой диагностики необходимо будет снять предохранитель с блока, а затем осмотреть его на предмет перебоев в освещении. Если в элементе есть обрывы проводов или остались следы пригоревших, весьма вероятно, что разрыв цепи и выход оборудования из строя произошли из-за выхода из строя предохранителя. В основном таким способом выявляются нарушения с помощью стеклянного или пластикового предохранителя.

Проверка предохранителя мультиметром: как сделать?

Еще один хороший метод обнаружения неисправности предохранителя – использование мультиметра. С его помощью можно проверить предохранитель автомобиля двумя способами:

• Контроль заряда аккумулятора;
• Проверка катушки зажигания.

Этот метод прост и позволяет водителю точно определить проблему за считанные минуты. Однако не все проблемы схемы можно идентифицировать таким образом. В случае неисправности дверного замка или звукового сигнала диагностику лучше проводить с помощью сопротивления.

Подробнее о том, как проверить предохранители в автомобиле, расскажем в этом видео:

С каждым годом электрические схемы автомобилей включают в себя все больше и больше элементов, которые настолько тесно связаны между собой, что выход из строя одного из них, как правило, приводит к выходу из строя другого (одного или нескольких). Чтобы минимизировать такие ситуации, машины стали оснащать предохранителями, основное назначение которых – предотвращение коротких замыканий электрических цепей. Принцип работы прост: при подаче на цепь слишком большого напряжения предохранитель перегорает и разрушается, вызывая разрыв цепи и, следовательно, защиту всех подключенных к ней устройств. Допустим, такой разрыв уже произошел. Как найти среди множества предохранителей правильный, который нужно заменить? – ответ ниже.

Способ №1 – как проверить предохранитель в машине с помощью схемы.

Схема расположения предохранителей всегда рисуется в инструкции к любому автомобилю. Это лучший помощник в поиске сгоревшего устройства.

Все, что от вас требуется, это определить на основе этой схемы расположение предохранителя, отвечающего за нерабочий элемент электросхемы (магнитола, габариты, прикуриватель, плита и т.д.) и заменить его на новый. Если при такой замене неисправность “пропадает”, значит, проблема была, собственно, в этом предохранителе, если нет, то либо предохранитель не тот, либо причину неисправности нужно искать в другом месте (провода (контакты) сломанного устройства, перегоревшей лампочки и т д. ).

Кстати, менять предохранитель на новый совсем не обязательно, достаточно будет провести визуальный осмотр.

Способ №2 – визуальное исследование.

Это можно сделать как в отношении конкретного предохранителя, так и проверить абсолютно все эти элементы в автомобиле, ведь практически каждый из них сегодня имеет прозрачный корпус, в котором «провод» хорошо виден даже невооруженным глазом».

Его целостность является главной характеристикой предохранителя, и ее следует проверять, снимая защитные устройства одно за другим.

Однако следует признать, что большое количество предохранителей, встречающихся в современном автомобиле, и их габариты далеко не способствуют быстрому поиску перегоревшего элемента, поэтому очень часто автомобилисты ищут не визуально, а с помощью специального прибора – мультиметра (тестер).

Способ №3 – как проверить предохранитель в машине мультиметром.

С помощью мультиметра можно проверить исправность предохранителей в автомобиле, как в снятом, так и «на месте» состоянии».

В первом случае следует перевести устройство в режим проверки звука.

А затем установите его щупы на контакты предохранителя.

Если вы слышите скрип, устройство исправно.

Однако при отсутствии цепи или точной уверенности в том, что за все отвечает конкретный предохранитель, извлечение и вызов каждого из них является очень трудоемкой и утомительной задачей, поэтому для экономии времени и усилий рекомендуется выполнить проверить на месте. Всё в том же звучании, но не сами контакты, а их открытые точки. Потрогайте их мультиметром и сразу определите, исправен предохранитель.

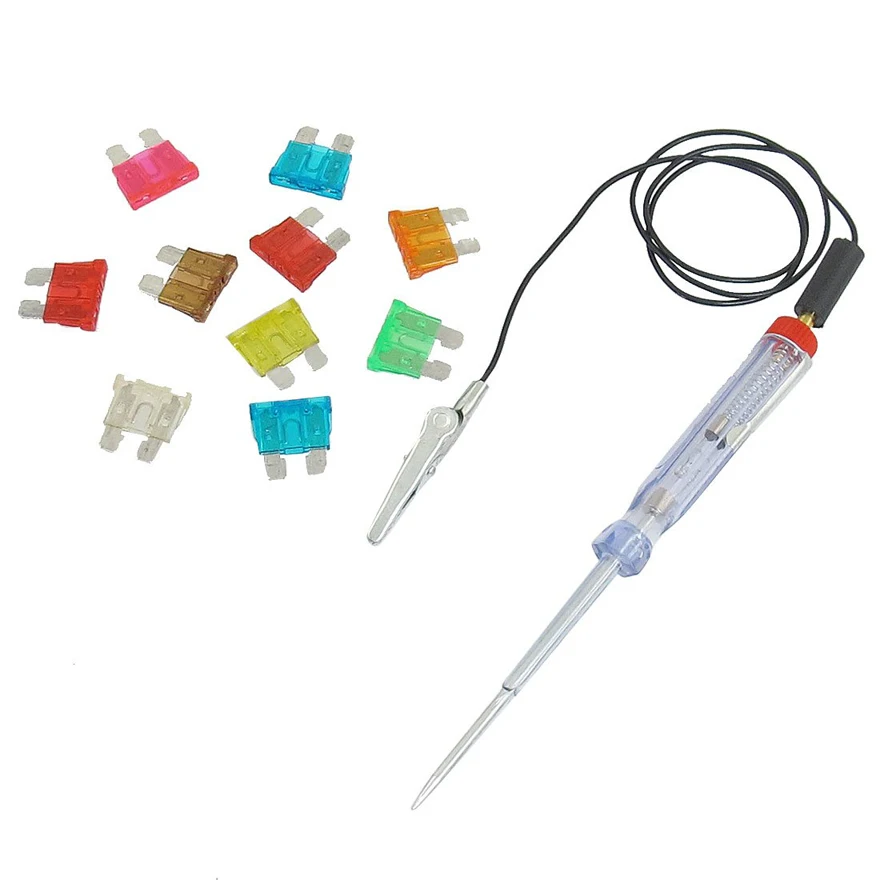

Способ №4 – для тех, у кого нет мультиметра, но есть автомобильный тестер или просто контрольная лампа.

Подключите один конец выбранного устройства к массе (шасси или кузова), а другим концом по очереди коснитесь клемм предохранителей.

полезно, если на каждой из клемм загорится лампочка.

Перед проверкой предохранителя машины убедитесь, что соблюдены следующие условия:

• зажигание выключено, машина заглушена;
• электрическая цепь машины запитана, то есть в ней есть исправная батарея, и клеммы накиданы на нее.

Также никогда не замыкайте контакты разных предохранителей и никогда не вставляйте провод вместо перегоревшего элемента, даже на время, иначе вы можете «получить» гораздо более дорогой ремонт, чем просто замена предохранителя.

Видео.

Для многих автовладельцев реле оказывается очень непонятной вещью. Выход из строя различного оборудования может зависеть от его неисправности, поэтому нужно знать, как проверить работу реле.

Чтобы понять принцип работы этого устройства, стоит прочитать очень подробную статью Как работают реле в автомобиле. Вкратце: внутри корпуса реле установлен небольшой электромагнит. При подаче напряжения на его контакты он притягивает перемычку и замыкает контакты линии питания – оборудование включается. Исходя из этого, есть некоторые неисправности реле, которые могут привести к его выходу из строя.

При диагностике неисправностей любого оборудования, подключенного через реле, необходимо проверить, работает ли оно. В современных автомобилях реле устанавливают в монтажные блоки, поэтому они будут основываться на этом. Если у вас «отдельно стоящее» реле, принципы тестирования такие же.

Проверяем наличие питания на управляющих контактах

При выполнении определенных условий, необходимых для включения оборудования, запитанного от реле (например, при включении фар из салона), реле должно сработать. Если есть щелчок, сразу переходите к следующему разделу статьи о силовых контактах. Если щелчка нет, нужно проверить напряжение на управляющих контактах. Определить наличие напряжения можно при помощи обычной контрольной лампы или мультиметра. Также мультиметр может показывать низкое напряжение, которое лампочка «не заметит».

Для измерения напряжения на контакте реле в некоторых случаях достаточно слегка вытащить его из гнезда монтажного блока и прикоснуться контрольной лампой или щупом мультиметра к одному из управляющих контактов. Поэтому второй зонд должен упираться в металл корпуса. Однако безопаснее и проще полностью вытащить реле и вставить щуп в нужное гнездо на блоке.

Если на каком-либо из управляющих контактов нет напряжения, реле не включится и, скорее всего, не несет ответственности за выход из строя оборудования. Вы должны искать причину, по которой ток не достигает реле.

Чтобы магнит внутри реле работал, помимо «плюса» должна быть еще «масса», т.е связь с телом. Проверить его наличие можно тем же «контролем». Поместите один ламповый щуп на положительный полюс аккумуляторной батареи, а другой – в гнездо “массы” монтажного блока. Только не соединяйте эти места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр устранят эту опасность и покажут, есть ли заземление в соответствующей розетке.

Проверяем наличие напряжения на силовых контактах реле

Если реле срабатывает, это означает, что электрическая цепь управления исправна, магнит активирован и перемычка перемещается. В этом случае необходимо проверить наличие напряжения на силовых контактах реле. На одном контакте всегда есть напряжение, а на втором оно должно появиться при включении реле. Когда оборудование выключено и подключено через тестируемое реле, найдите силовой контакт, на который подается напряжение. Для этого вставьте контрольную лампу или щуп мультиметра в соответствующее гнездо монтажного блока, а другой конец – в кузов.

Если на каком-либо из силовых контактов нет напряжения, то линия питания неисправна и реле тут ни при чем. Причины выхода из строя ЛЭП могут быть разными, но сначала стоит проверить предохранитель. Если на одном из силовых контактов реле есть напряжение, то при включении реле (реле щелкнуло, на управляющих контактах есть напряжение) напряжение должно быть и на втором силовом контакте.

Если реле включено и есть напряжение только на одном контакте питания, ток не проходит через группу контактов реле. Происходит это, как правило, из-за перегорания контактов перемычки, замыкающей линию питания. Заменить такое реле на новое проще, так как разобрать эту конструкцию и попытаться почистить перемычку – задача достаточно сложная и ненадежная. Кроме того, стоимость большинства реле невысока.



Как проверить гнездо предохранителя — Все о Лада Гранта

Содержание

Предохранители имеют огромное значение в работе любого современного автомобиля. Именно они защищают электроцепь машины от поломок, выхода из строя электрозависимого оборудования и дорогостоящего ремонта, к которому может привести короткое замыкание. Практически каждый водитель сталкивался с предохранительным блоком, многим приходилось менять сгоревшие элементы. В этом нет ничего сложного, и все могут справиться с поставленной задачей самостоятельно.

Но сам факт перегорания предохранителей является неприятным знаком. Он означает, что в машине есть какие-то проблемы. Когда предохранители выходят из строя буквально сразу после замены, либо через несколько дней или недель, и это происходит регулярно, нужно искать причину. Простой постоянной заменой проблему не решить.

Прежде чем менять сам предохранитель, автомобилист обязан узнать, почему он выходит из строя.

Основные причины

На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.

Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.

• плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты;
• износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле;
• неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя;
• резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя;
• нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.

Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

• используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю.
  В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
• теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
• возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
• если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
• отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
• когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами.

При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

• включить измерительный прибор в режиме проверки напряжения;
• включить электроцепь машины, где имеются проблемы;
• проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
• если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

• мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
• выводы измерительного прибора соединяются с выводами предохранителя;
• если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Рекомендации по замене

Если внимательно изучить инструкцию, ничего особо сложного в процедуре по замене защитного элемента нет. Но определённых правил и рекомендаций придерживаться стоит.

1. Перед тем как извлекать перегоревшее устройство, убедитесь, что у вас есть в наличии новый элемент. Именно выбор и покупка новых предохранителей считается самым сложным этапом во всей работе по замене.
2. Проверив работоспособность всего оборудования, вам удастся обнаружить виновника происшествия с вашим автомобилем. Убедитесь, что дело именно в предохранителе, и его замена позволит восстановить работоспособность авто.
3. Теперь переходим к тому, как извлечь и правильно вытащить сгоревший предохранитель в машине. Тот, кто уже ранее вытаскивал элементы, с трудностями вряд ли сталкивался. Вытащить устройство можно с помощью специального приспособления в виде щипцов. Выньте устройство аккуратно, без рывков и дёрганий по сторонам. Иначе вы рискуете сломать корпус, а сами контакты останутся в гнезде. Доставать их отдельно будет уже намного сложнее. Ранее использовались крупные предохранители, которые легко извлекались пальцами. Но увеличение их количества в машине привело к уменьшению самих конструкций. Потому лучше не ковыряться руками и пальцами, а взять щипцы и с их помощью достать проблемный предохранитель.
4. Проверьте элемент на предмет работоспособности. Поскольку визуальный осмотр не всегда даёт точный ответ на вопрос о состоянии предохранителя, лучшим решением будет использовать мультиметр. Современные предохранители изготавливаются из прозрачного пластика или стекла. Сквозь корпус обычно хорошо просматривается состояние легкоплавкой нити.
5. Как только водитель взял щипцами и достал предохранитель, его стоит осмотреть. Не исключено, что в машине иные проблемы, и этот элемент тут ни при чём. Вынимаем в любом случае аккуратно, даже если устройство точно вышло из строя.
6. Установите новый предохранитель на своё законное место. Тут важно придерживаться правила, согласно которому вставляется в то же гнездо предохранитель с тем же номиналом. О последствиях неправильного выбора защитных элементов вы уже знаете, потому рисковать целостностью своего транспортного средства точно не захотите.
7. Большой ошибкой считается не только использование предохранителей меньшего номинала, чем требуется, но и большего. Некоторые автомобилисты считают, что можно на место 30-амперного устройства поставить 40-амперный элемент, который будет якобы более устойчивым, долговечным и надёжным. Но это ошибочное мнение, которое может обернуться дорогостоящим ремонтом. Если автопроизводитель предусмотрел, что в это гнездо идёт устройство с номиналом 10 Ампер, а в это на 40 Ампер, именно так и устанавливайте новые предохранители.
8. Для обратной установки используйте те же щипцы, с помощью которых извлекался перегоревший защитный элемент в предохранительном блоке.

По завершению работ нужно проверить все системы, которые перестали функционировать по причине перегоревшего предохранителя. Если всё работает, смело закрывайте блок и дальше спокойно эксплуатируйте свой автомобиль.

Прозвучит немного странно, но довольно часто возникают ситуации, когда автомобилисты устанавливают предохранители не в те гнёзда, где они должны размещаться. Объяснить это можно плохим освещением, зрением или памятью.

Тут ничего удивительного нет, поскольку гнёзда в блоке стоят очень плотно и близко друг к другу. Из-за этого не всегда точно запоминаешь, откуда был извлечён тот или иной элемент. Если вы сомневаетесь, воспользуйтесь инструкцией или сверьтесь с картой на крышке предохранительного блока. Это убережёт вас от нежелательных ошибок.

Разобраться с предохранителями довольно просто. Это распространённая процедура, которую ежедневно выполняют тысячи автовладельцев. Такие маленькие приспособления способны надёжно защищать автомобильное оборудование и предотвращать сложный и дорогостоящий ремонт.

Напоследок советуем всегда иметь под рукой запас предохранителей разного номинала. Они могут перегореть в любой момент, а порой из-за одного предохранителя невозможно продолжать поездку. Быстро заменив элемент, вы решите проблему и сумеете возобновить движение.

Лучшие цены и условия на покупку новых авто

Электрическая сеть (электропроводка) современных автомобилей является однопроводной, вторым проводником служит «масса» — кузов машины и двигатель. В ходе эксплуатации автомобиля можно столкнуться с некоторыми неисправностями проводки (например, короткое замыкание или обрыв). Далее рассмотрим инструкцию, как их найти самому.

Все электрические цепи (кроме силовых цепей стартера и генератора) защищены плавкими предохранителями. А цепи питания мощных потребителей электроэнергии (фары, стеклоподъемники, обогревы зеркал или сидений и т.д.) коммутируются через реле. Поэтому начинать поиск неисправности электропроводки стоит в такой последовательности:

1. если не работает осветительный прибор (например, фара или плафон освещения), то сначала проверяем не перегорела ли лампа;
2. проверить исправность предохранителя;
3. проверить исправность реле;
4. проверить надежность контактов в разъемах цепи (они могут окисляться, в этом случае их нужно зачистить).

Также рекомендуется проверить все точки крепления «массы».

Схемы реле и предохранителей для автомобилей LADA:

Приборы для поиска неисправностей в электропроводке

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

• Если обрыва нет — мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
• Если в проводке обрыв — звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).

• Если короткого замыкания на участке цепи нет — прибор не будет подавать звуковых сигналов.
• Если есть короткое замыкание — мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Электрический плавкий предохранитель — это радиокомпонент, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании сверх допустимой силы тока.

Каждый плавкий предохранитель имеет внутри себя проводок определенного диаметра. Через этот проводок течет электрический ток по всей цепи. Если каким-то образом в цепи возникает большая сила тока, то этот проводок просто-напросто сгорает. Чем тоньше провод, тем на меньшую силу тока рассчитан предохранитель.

Как проверить предохранитель мультиметром

Итак, вот наш пациент. Первым делом, мы можем уже визуально увидеть, что тонкий проводок предохранителя целый. Но в некоторых случаях это все равно ни о чем не говорит, так как проводок может сгореть прямо у самого края предохранителя.

Для точного определения работоспособности предохранителя, мы будем использовать мультиметр. Ставим его крутилку на значок прозвонки

и прикладываем щупы к предохранителю

В результате мультиметр выдает нам сопротивление 0 Ом и звуковой сигнал “пиииииииип”. Это означает, что предохранитель целый.

Сгоревший предохранитель покажет нам на мультиметре единичку

Сопротивление бесконечно большое, никакого звукового сигнала типа “пиииииииииииииип” мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Как проверить предохранитель с помощью батарейки и лампочки

Если у вас нет мультиметра, то этот способ будет более предпочтительней. Для этого нам понадобится батарейка и маломощная лампочка накаливания. Батарейка и лампочка должны подходить к друг другу. Если у вас батарейка на 1,5 Вольта, то и лампочка тоже должна быть на 1,5 Вольта. Смотрим рисунки:

В первом случае у нас предохранитель в обрыве, следовательно, лампочка не горит. Во втором случае предохранитель оказался целым. В этом случае лампочка уже будет гореть.

Как проверить предохранитель с помощью батарейки и языка

Если у вас нет лампочки, то здесь индикатором целостности предохранителя будет служить ваш язык. Для этого достаточно собрать вот такую схему

Если предохранитель целый, то кончик языка будет пощипывать. Если же сгоревший, то вы ничего не почувствуете.

Заключение

Некоторые умельцы восстанавливают предохранители припаяв новый провод. Но… это чревато конечно же последствиями. Провод может быть и толще, и тоньше, и может выгореть в самый неподходящий момент или наоборот, когда вся аппаратура, защищаемая предохранителем, будет уже гореть ярким пламенем.

Поэтому, в таких ситуациях проще купить сразу готовый набор предохранителей и не заниматься самодеятельностью. Я находил на Алиэкспрессе вот такой неплохой набор

Автомобильные статьи экспертов — DIY, Коды неисправностей, Как сделать

Экспертные автомобильные статьи — DIY, Коды неисправностей, Как | Ваш механик совет

Получить предложение

Признаки плохой или неисправной рулевой колонки

Общие признаки включают отсутствие блокировки наклона рулевого управления, щелкающие или скрежещущие звуки при повороте и неровную работу рулевого колеса.

Как долго служит теплозащитный экран?

Тепло, выделяемое выхлопной системой двигателя, намного выше, чем думает большинство людей. Со всеми жизненно важными и чувствительными компонентами вашего двигателя важно правильно…

Признаки неисправной или неисправной катушки зажигания

Общие признаки включают в себя загорание индикатора Check Engine, пропуски зажигания двигателя, неровный холостой ход, снижение мощности и автомобиль не заводится.

Как заменить реле топливного насоса

Реле топливного насоса выходит из строя, когда нет слышимого жужжания при включении зажигания и когда автомобиль заводится дольше, чем обычно.

Как проверить катушку зажигания

Если вы подозреваете, что в вашем автомобиле неисправна катушка зажигания, проверьте ее с помощью мультиметра, выполнив 7 простых шагов.

Как читать и понимать коды индикатора «Проверьте двигатель» (OBD-II)

Индикатор «Проверить двигатель» указывает на код неисправности, хранящийся в компьютере автомобиля, и может указывать на ряд проблем.

Когда следует менять масло?

Масло необходимо менять через определенные промежутки времени. С синтетическим маслом Mobil 1 вы можете оптимизировать производительность и реже менять масло.

Каков срок годности моторного масла?

Если вы планируете хранить масло, полезно знать, как долго может храниться моторное масло. Храните моторное масло в прохладном темном месте, чтобы оно прослужило дольше.

Каковы риски перехода на синтетическое масло в старых автомобилях?

В старых автомобилях обычно приходится использовать обычное моторное масло вместо синтетического моторного масла. Переход на синтетику может привести к протечкам двигателя или повреждению двигателя.

Автомобили нуждаются в замене масла чаще или реже по мере их старения?

Двигатели автомобилей изнашиваются по мере увеличения пробега. Старые двигатели и двигатели с большим пробегом имеют более низкие допуски, что требует более частой замены масла.

Почему масла 5W-30 и 5W-20 так распространены?

Замена масла – одна из важнейших задач по уходу за автомобилем. В большинстве автомобилей используется масло 5W-20 или 5W-30, потому что эти масла лучше всего работают при высоких или низких температурах.

Почему вязкость моторного масла имеет значение?

Вязкость моторного масла определяет, насколько оно густое или жидкое. Мультивязкостные масла избавляют от необходимости менять масло в разные сезоны.

Как масло смазывает двигатель?

Масло — необходимая жидкость в двигателе автомобиля. Моторное масло смазывает детали двигателя и предотвращает перегрев автомобиля. Замена масла помогает продлить срок службы двигателя.

Сколько служит рулевая колонка?

Ваш Рулевое колесо вашего автомобиля является ключом к маневрированию на дороге, парковке и многому другому. Тем не менее, он не делает свою работу в одиночку. На самом деле, это только одна часть из многих в системе рулевого управления. Рулевая колонка…

Безопасно ли ездить с утечкой EVAP?

Хотя ездить с утечкой в ​​системе EVAP безопасно, это приводит к чрезмерному загрязнению автомобиля. Устранение проблемы часто так же просто, как затянуть крышку бензобака.

Что делает Sway Bar?

Стабилизатор поперечной устойчивости (также называемый стабилизатором поперечной устойчивости или стабилизатором поперечной устойчивости) является компонентом подвески некоторых автомобилей. Вы можете догадаться…

Как заменить топливный насос

Топливные насосы помогают перекачивать бензин из топливного бака в топливную рампу. Топливные насосы имеют фильтры для предотвращения попадания мелких частиц в двигатель автомобиля.

Безопасно ли ездить с утечкой вакуума?

Утечка является наиболее распространенной проблемой вакуумной системы. Если вакуумная система вашего автомобиля негерметична, ваш автомобиль…

Как заменить выключатель отпускания тормоза круиз-контроля

Круиз-контроль отключается выключателем отпускания тормоза, который выходит из строя, если круиз-контроль не деактивирован или настроен неправильно.

Почему у автомобилей разные интервалы замены масла?

Интервалы замены автомобильного масла зависят от марки, модели и года выпуска автомобиля. Правильный тип масла и то, как используется автомобиль, также имеют значение.

Нужно ли менять моторное масло в жаркую или холодную погоду?

Температура наружного воздуха может изменить работу моторного масла. Многовязкое моторное масло позволяет легко поддерживать эффективную работу вашего автомобиля круглый год.

Руководство по присадкам к моторным маслам

Моторное масло содержит различные присадки, улучшающие его работу. Как обычные, так и синтетические масла содержат присадки, которые помогают предотвратить износ двигателя.

Какой тип масла следует использовать?

Замена масла в автомобиле является одной из важнейших задач по обслуживанию автомобиля. В вашем двигателе может использоваться синтетическое моторное масло, обычное масло или масло любого другого типа.

Как предотвратить образование шлама в моторном масле

Регулярная замена масла в автомобиле помогает предотвратить образование шлама. Шлам моторного масла может привести к увеличению расхода топлива, низкому давлению масла и повреждению деталей двигателя.

Сколько масла потребляет мой автомобиль?

Моторное масло жизненно важно для работы двигателя. Обычно в 4-цилиндровых двигателях используется пять литров масла, в 6-цилиндровых — шесть литров, а в двигателях V8 — восемь.

---

Автомобильные статьи экспертов — DIY, Коды неисправностей, Как сделать

Экспертные автомобильные статьи — DIY, Коды неисправностей, Как | Ваш механик совет

Получить предложение

Признаки плохой или неисправной рулевой колонки

Общие признаки включают отсутствие блокировки наклона рулевого управления, щелкающие или скрежещущие звуки при повороте и неровную работу рулевого колеса.

Как долго служит теплозащитный экран?

Тепло, выделяемое выхлопной системой двигателя, намного выше, чем думает большинство людей. Со всеми жизненно важными и чувствительными компонентами вашего двигателя важно правильно…

Признаки неисправной или неисправной катушки зажигания

Общие признаки включают в себя загорание индикатора Check Engine, пропуски зажигания двигателя, неровный холостой ход, снижение мощности и автомобиль не заводится.

Как заменить реле топливного насоса

Реле топливного насоса выходит из строя, когда нет слышимого жужжания при включении зажигания и когда автомобиль заводится дольше, чем обычно.

Как проверить катушку зажигания

Если вы подозреваете, что в вашем автомобиле неисправна катушка зажигания, проверьте ее с помощью мультиметра, выполнив 7 простых шагов.

Как читать и понимать коды индикатора «Проверьте двигатель» (OBD-II)

Индикатор «Проверить двигатель» указывает на код неисправности, хранящийся в компьютере автомобиля, и может указывать на ряд проблем.

Когда следует менять масло?

Масло необходимо менять через определенные промежутки времени. С синтетическим маслом Mobil 1 вы можете оптимизировать производительность и реже менять масло.

Каков срок годности моторного масла?

Если вы планируете хранить масло, полезно знать, как долго может храниться моторное масло. Храните моторное масло в прохладном темном месте, чтобы оно прослужило дольше.

Каковы риски перехода на синтетическое масло в старых автомобилях?

В старых автомобилях обычно приходится использовать обычное моторное масло вместо синтетического моторного масла. Переход на синтетику может привести к протечкам двигателя или повреждению двигателя.

Автомобили нуждаются в замене масла чаще или реже по мере их старения?

Двигатели автомобилей изнашиваются по мере увеличения пробега. Старые двигатели и двигатели с большим пробегом имеют более низкие допуски, что требует более частой замены масла.

Почему масла 5W-30 и 5W-20 так распространены?

Замена масла – одна из важнейших задач по уходу за автомобилем. В большинстве автомобилей используется масло 5W-20 или 5W-30, потому что эти масла лучше всего работают при высоких или низких температурах.

Почему вязкость моторного масла имеет значение?

Вязкость моторного масла определяет, насколько оно густое или жидкое. Мультивязкостные масла избавляют от необходимости менять масло в разные сезоны.

Как масло смазывает двигатель?

Масло — необходимая жидкость в двигателе автомобиля. Моторное масло смазывает детали двигателя и предотвращает перегрев автомобиля. Замена масла помогает продлить срок службы двигателя.

Сколько служит рулевая колонка?

Ваш Рулевое колесо вашего автомобиля является ключом к маневрированию на дороге, парковке и многому другому. Тем не менее, он не делает свою работу в одиночку. На самом деле, это только одна часть из многих в системе рулевого управления. Рулевая колонка…

Безопасно ли ездить с утечкой EVAP?

Хотя ездить с утечкой в ​​системе EVAP безопасно, это приводит к чрезмерному загрязнению автомобиля. Устранение проблемы часто так же просто, как затянуть крышку бензобака.

Что делает Sway Bar?

Стабилизатор поперечной устойчивости (также называемый стабилизатором поперечной устойчивости или стабилизатором поперечной устойчивости) является компонентом подвески некоторых автомобилей. Вы можете догадаться…

Как заменить топливный насос

Топливные насосы помогают перекачивать бензин из топливного бака в топливную рампу. Топливные насосы имеют фильтры для предотвращения попадания мелких частиц в двигатель автомобиля.

Безопасно ли ездить с утечкой вакуума?

Утечка является наиболее распространенной проблемой вакуумной системы. Если вакуумная система вашего автомобиля негерметична, ваш автомобиль…

Как заменить выключатель отпускания тормоза круиз-контроля

Круиз-контроль отключается выключателем отпускания тормоза, который выходит из строя, если круиз-контроль не деактивирован или настроен неправильно.

Почему у автомобилей разные интервалы замены масла?

Интервалы замены автомобильного масла зависят от марки, модели и года выпуска автомобиля. Правильный тип масла и то, как используется автомобиль, также имеют значение.

Нужно ли менять моторное масло в жаркую или холодную погоду?

Температура наружного воздуха может изменить работу моторного масла. Многовязкое моторное масло позволяет легко поддерживать эффективную работу вашего автомобиля круглый год.

Руководство по присадкам к моторным маслам

Моторное масло содержит различные присадки, улучшающие его работу.
