Принцип работы генератора в автомобиле: Генератор автомобиля: устройство и принцип работы

Генератор Автомобиля, Принцип Работы и Устройство, Мощностные Характеристики, Напряжение Выдаваемого Тока, Размеры и Схема

Содержание

Поскольку для работы двигателя необходимо электричество, а запаса аккумулятора хватает лишь на его запуск, его постоянной выработкой занимается генератор автомобиля на холостом ходу и больших оборотах. Кроме подачи напряжения всем потребителям бортовой сети, электроэнергия расходуется на подзарядку АКБ и самовозбуждение якоря генератора.

Рис. 1 Генератор авто

Назначение автомобильного генератора

Кроме питания бортовой сети генератор автомобиля обеспечивает восполнение запаса электроэнергии, которую потратил аккумулятор при запуске ДВС. Первоначальное возбуждение обмотки так же производится за счет постоянного тока аккумулятора. Затем генератор начинает вырабатывать электричество самостоятельно при передаче вращения ремнем на шкив с коленвала двигателя.

Другими словами – без генератора машина заведется стартером от аккумулятора, но проедет недалеко, и не заведется в следующий раз, так как АКБ не получит подзарядки.

На эксплуатационный ресурс генератора влияют факторы:

• емкость и апмераж аккумулятора;
• стиль и режим вождения;
• количество потребителей бортовой сети;
• сезонность эксплуатации транспортного средства;
• качество изготовления и сборки узлов генератора.

Простая конструкция позволяет диагностировать и устранить самостоятельно большинство поломок.

Особенности конструкции

Основан принцип работы генератора автомобиля на эффекте индукции электромагнитной, позволяющем получать электроток при наведении, а затем изменении магнитного поля вокруг проводника. Для этого в генераторе имеются необходимые детали:

• ротор – катушка внутри двух пар разнонаправленных магнитов, получающая вращение через шкив, и постоянный ток на обмотки возбуждения через щетки и коллекторные кольца
• статор – обмотки внутри магнитопровода, в которых наводится переменный электрический ток
• диодный мост – выпрямляет переменный ток в постоянный
• реле напряжения – регулирует эту характеристику в пределах 13,8 – 14,8 В

Рис. 2 Конструкция генератора

При неработающем двигателе в момент его запуска ток возбуждения подается на якорь с аккумулятора. Затем генератор начинает выработку электричества самостоятельно, переходит на самовозбуждение, полностью восстанавливает заряд аккумулятора при движении машины.

На холостых оборотах подзарядки не происходит, но бортовая сеть и все ее потребители (фары, музыка, кондиционер) обеспечиваются в полном объеме.

Статор

В генераторе самым сложным является устройство статора:

• из трансформаторного железа 0,8 – 1 мм толщины вырубаются штампом пластины;
• из них набирают пакеты (сварка или крепление заклепками), 36 пазов по периметру изолируются эпоксидной смолой или полимерной пленкой;
• затем в пакеты укладываются 3 обмотки, фиксируемые в пазах специальными клиньями.

Рис. 3 Статор генератора

Именно в статоре вырабатывается переменное напряжение, которое позже автомобильный генератор выпрямляет в постоянный ток для бортовой сети и АКБ.

Ротор

При использовании подшипников качения цапфа закаливается, а сам вал создается из легированной стали. На вал намотана катушка, залитая специальным диэлектрическим лаком. Сверху на нее надеты и закреплены на валу магнитные полюсные половинки:

• имеют вид короны;
• содержат по 6 лепестков;
• изготавливаются штамповкой или литьем.

Рис. 4 Ротор генератора

Шкив фиксируется на валу шпонкой либо гайкой с головой под шестигранный ключ. Зависит мощность генератора от толщины провода катушки возбуждения и качества изоляции лаком обмоток.

При подаче напряжения на обмотки возбуждения вокруг них возникает магнитное поле, взаимодействующее с аналогичным полем постоянных полюсных половинок магнитов. Именно вращение ротора обеспечивает выработку электротока в обмотках статора.

Токосъемный узел

В щеточном генераторе устройство токосъемного узла следующее:

• щетки скользят по коллекторным кольцам;
• по ним передается постоянный ток на обмотку возбуждения.

Электрографитные щетки изнашиваются меньше меднографитных модификаций, но на коллекторных полукольцах наблюдается падение напряжения. Для снижения электрохимического окисления колец их могут изготавливать из нержавейки и латуни.

Рис. 5 Токосъемный узел генератора

Поскольку работа токосъемного узла сопровождается интенсивным трением, щетки и кольца коллекторные изнашиваются чаще прочих деталей, считаются расходниками. Поэтому к ним обеспечивается быстрый доступ для периодической замены.

Выпрямитель

Поскольку в статоре электроприбора вырабатывается переменное напряжение, а для бортовой сети нужен постоянный ток, в конструкцию добавлен выпрямитель, к которому и подключаются обмотки статора. В зависимости от характеристики генератора выпрямительный узел имеет различную конструкцию:

• диодный мостик распаян или впрессован в подковообразные пластины-теплоотводы;
• выпрямитель собран на плате, теплоотводы с мощным оребрением припаиваются к диодам.

Рис. 6 Выпрямитель генератора

Рис. 7 Вариант диодного мостика с независимыми радиаторами

Основной выпрямитель может дублироваться дополнительным диодным мостиком:

• герметичный компактный блок;
• диды-горошины или цилиндрической формы;
• включение в общую схему небольшими шинами.

Выпрямитель является «слабым звеном» генератора, так как любое инородное тело, проводящее ток, попавшее случайно между теплоотводами диодов, автоматически приводит к короткому замыканию.

Регулятор напряжения

После того, как переменная амплитуда преобразована выпрямителем в постоянный ток, электроэнергия генератора подается на реле регулятора напряжения по следующим причинам:

• коленвал ДВС вращается с разной скоростью в зависимости от типа вождения, дальностью поездки и циклом движения авто;
• поэтому автомобильный генератор по умолчанию не способен вырабатывать одинаковое напряжение в разные промежутки времени физически;
• устройство реле регулятора и отвечает за термокомпенсацию – отслеживает значение температуры воздуха, при его снижении повышает напряжение подзарядки и наоборот.

Стандартной величиной термокомпенсации принято значение 0,01 В/1градус. В некоторых генераторах имеются переключатели ручные лето/зима, выносимые в салон или пространство под капотом авто.

Рис. 8 Регулятор напряжения

Существуют реле регуляторов напряжения, в которых бортовая сеть подключается к обмотке возбуждения генератора «–» проводом или «+» кабелем. Эти конструкции являются не взаимозаменяемыми, путать их нельзя, чаще всего в легковых машинах установлены «минусовые» регуляторы напряжения.

Подшипники

Передним считается подшипник со стороны шкива, его корпус впрессовывается в крышку, а на валу используется скользящая посадка. Задний подшипник расположен возле коллекторных колец, его, наоборот, сажают на вал с натягом, в корпусе использована скользящая посадка.

В последнем случае могут применяться подшипники роликовые, передний подшипник всегда радиальный шариковый с одноразовой смазкой, закладываемой на заводе, которой хватает на весь эксплуатационный ресурс.

Рис. 9 Комплект подшипников генератора

Чем выше мощность генератора, тем большие нагрузки испытывает обойма подшипника, чаще требуется замена обоих расходных деталей.

Крыльчатка

Детали трения внутри генератора охлаждаются принудительным воздушным способом. Для этого на вал надевается одна или две крыльчатки, засасывающих воздух через специальные щели/отверстия в корпусе изделия.

Рис. 10 Крыльчатка генератора

Существует три типа воздушного охлаждения автомобильных генераторов:

• при наличии узла щетки/коллекторные кольца и вынесения выпрямителя, регулятора напряжения из корпуса наружу эти узлы защищаются кожухом, поэтому воздухозаборные отверстия создаются в нем (позиция а) нижней схемы;
• если компоновка механизмов под капотом плотная, а окружающий их воздух слишком нагрет, чтобы нормально охладить внутреннее пространство генератора, используется защитный кожух специальной конструкции (позиция б) нижнего рисунка;
• в генераторах малогабаритных щели для забора воздуха создаются в обеих крышках корпуса (позиция в) на нижнем рисунке).

Рис. 11 Варианты схем воздушного охлаждения генератора

Перегрев обмоток и подшипников резко снижает характеристики генератора, и может привести к заклиниванию, короткому замыканию и, даже пожару.

Корпус

Традиционно для большинства электроприборов корпус генератора имеет защитную функцию для всех расположенных внутри него узлов. В отличие от стартера машины, генератор не имеет натяжного устройства, провисание ремня передачи регулируется за счет смещения корпуса самого генератора. Для этого кроме монтажных лапок на корпусе имеется регулировочная проушина.

Корпус изготавливается из алюминиевого сплава, состоит из двух крышек:

• внутри передней крышки спрятан статор и якорь;
• внутри задней крышки размещен выпрямитель и реле регулятора напряжения.

Рис. 12 Корпус генератора состоит из двух крышек

От этой детали зависит корректная работа генератора, так как внутрь одной крышки впрессован подшипник ротора, а ремень натягивается в проушине корпуса.

Режимы работы

При эксплуатации генератора машины существует 2 режима:

• запуск ДВС – в этот момент стартер авто и катушка ротора генератора являются единственными потребителями, расходуется энергия аккумулятора, пусковые токи значительно выше рабочих, поэтому от качества подзарядки аккумулятора зависит, заведется машина, или нет;
• рабочий режим – стартер в этот момент отключен, обмотка ротора генератора переходит в режим самовозбуждения, зато появляются прочие потребители (кондиционер, обогреватели стекол, зеркал, фары, автозвук), необходимо восстановить зарядку АКБ.

Внимание: При резком повышении суммарной нагрузки (аудиосистема с усилителем, сабвуфер) ток генератора становится недостаточным для удовлетворения потребностей бортовой системы, начинается расходоваться заряд АКБ.

Поэтому для снижения просадок напряжения владельцы автозвука часто ставят второй аккумулятор, увеличивают мощность генератора или дублируют его еще одним устройством.

Рис. 13 Два генератора на одном авто

Привод генератора

Обороты для выработки электричества генератор переменного тока получает клиноременной передачей от коленчатого вала двигателя. Поэтому натяжение ремня должно контролироваться регулярно, желательно перед каждой поездкой. Основными нюансами привода генератора являются:

• проверка натяжения производится усилием 3 – 4 кг, прогиб в этом случае не может превышать 12 мм;
• диагностика осуществляется линейкой, усилие к одному краю которой обеспечивается бытовым безменом;
• проскальзывать ремень может при попадании на него масла из-за негерметичности прокладок и сальников в соседних узлах под капотом;
• чересчур жесткий ремень вызывает повышенный износ подшипников;
• отсутствии соосности шкивов коленвала и генератора приводит к возникновению свиста и неравномерной выработке ремня в поперечном разрезе.

Рис. 14 Привод генератора

Средний ресурс шкивов 150 – 200 тысяч километров пробега авто. У ремня эта характеристика слишком отличается у разных производителей, модели авто и стиля вождения владельца.

Электрическая схема

Производители учитывают конкретное количество потребителей в модели авто, поэтому в каждом случае применяется индивидуальная электрическая схема генератора. Наиболее востребованы 8 схем «мобильных электроустановок» под капотом машины с одинаковым обозначением элементов:

1. генераторный блок;
2. обмотка ротора;
3. магнитопровод статора;
4. мост диодный;
5. переключатель;
6. реле лампы;
7. реле регулятора;
8. лампа;
9. конденсатор;
10. блок трансформатора и выпрямителя;
11. АКБ;
12. стабилитрон;
13. сопротивление.

Рис. 15 Схема 1

В схемах 1 и 2 возбуждающая обмотка получает напряжение через замок зажигания, чтобы АКБ не разряжалась на стоянке. Недостатком является коммутация 5 А тока, снижающего эксплуатационный срок.

Рис. 16 Схема 2

Поэтому на схеме 3 контакты разгружены промежуточным реле, а потребление тока снижено до десятых долей ампера. Минусом в этом варианте является сложный монтаж генератора, понижение надежности конструкции, возрастает частота переключения транзистора. Фары могут моргать, а стрелки приборов подрагивать.

Рис. 17 Схема 3

В схеме 5 из трех диодов изготовлен дополнительный выпрямитель на пути к обмотке возбуждения. Однако при длительной парковке рекомендуется снимать «+» с клеммы аккумулятора, так как возможен разряд батареи. Зато при первичном возбуждении обмотки в момент запуска ДВС расход тока АКБ минимальный. Опасное для электроники машины повышение напряжения гаси стабилитрон.

Рис. 18 Схема 5

Для дизельных моторов применяются генераторы, использующие 6 схему. Они рассчитаны на напряжение 28 В, возбуждающая обмотка получает вдвое меньший заряд за счет подключения в «нулевую» точку статора.

Рис 19 Схема 6

На схеме 7 ликвидирован разряд АКБ при длительной парковке за счет снижения разницы потенциалов на «Д» и «+» клеммах. Из стабилитронов создано дополнительное крыло диодного мостика выпрямителя для ликвидации всплесков напряжения.

Рис. 20 Схема 7

Схема 8 обычно применяется в генераторах производителя Бош. Здесь усложнен регулятор напряжения, зато упрощена схема самого генератора.

Рис. 21 Схема 8

Маркировка клемм на корпусе

При самостоятельной диагностике мультиметром для владельца актуальна информация, как маркируются клеммы, выведенные на корпус генератора. Единого обозначения не существует, но общие принципы соблюдаются всеми производителями:

• с выпрямителя выходит «плюс», маркирующийся «+», 30, В, В+ и ВАТ, «минус», обозначенный «–», 31, D-, B-, E, M или GRD;
• от возбуждающей обмотки отходит клемма 67, Ш, F, DF, E, EXC, FLD;
• «плюсовой» провод от дополнительного выпрямителя на контрольную лампу обозначен D+, D, WL, L, 61, IND;
• фазу можно узнать по волнистой линии, буквам R, W или STA;
• нулевая точка статорной обмотки обозначена «0» или МР;
• клемма реле регулятора для подключения к «плюсу» бортовой сети (обычно АКБ) обозначена 15, Б либо S;
• кабель от замка зажигания должен подключаться к клемме регулятора напряжения, маркированной IG;
• бортовой компьютер подсоединяется к выводу реле регулятора с обозначением F или FR.

Рис. 22 Расположение клемм на корпусе генератора

Других обозначений не существует, а вышеуказанные присутствуют на корпусе генератора не в полном объеме, поскольку встречаются на всех существующих модификациях электроприборов.

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

Поломка	Причина	Ремонт
свист, потеря мощности на высоких оборотах	недостаточная натяжка ремня, поломка подшипника/втулки	регулировка натяжения, замена втулки/подшипника
недозаряд	неисправно реле регулятора	замена реле
перезарядка	неисправно реле регулятора	замена реле
люфт вала	отказ подшипника или выработка втулки	замена расходника
утечка тока, снижение напряжения	пробой диода	замена диодов выпрямителя
отказ генератора	подгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ провода	устранить указанные поломки

При диагностике тестером измеряется напряжение генератора на разных оборотах двигателя – в режиме холостого хода, под нагрузкой. Проверяется целостность обмоток и соединительных проводов, диодного мостика и регулятора напряжения.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

• для дополнительного генератора придется установить дополнительный шкив на коленвал;
• найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
• обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

На малых оборотах работа генератора обеспечивает электричеством только бортовую сеть, зарядка АКБ начинается при увеличении оборотов от 3000 ежеминутно.

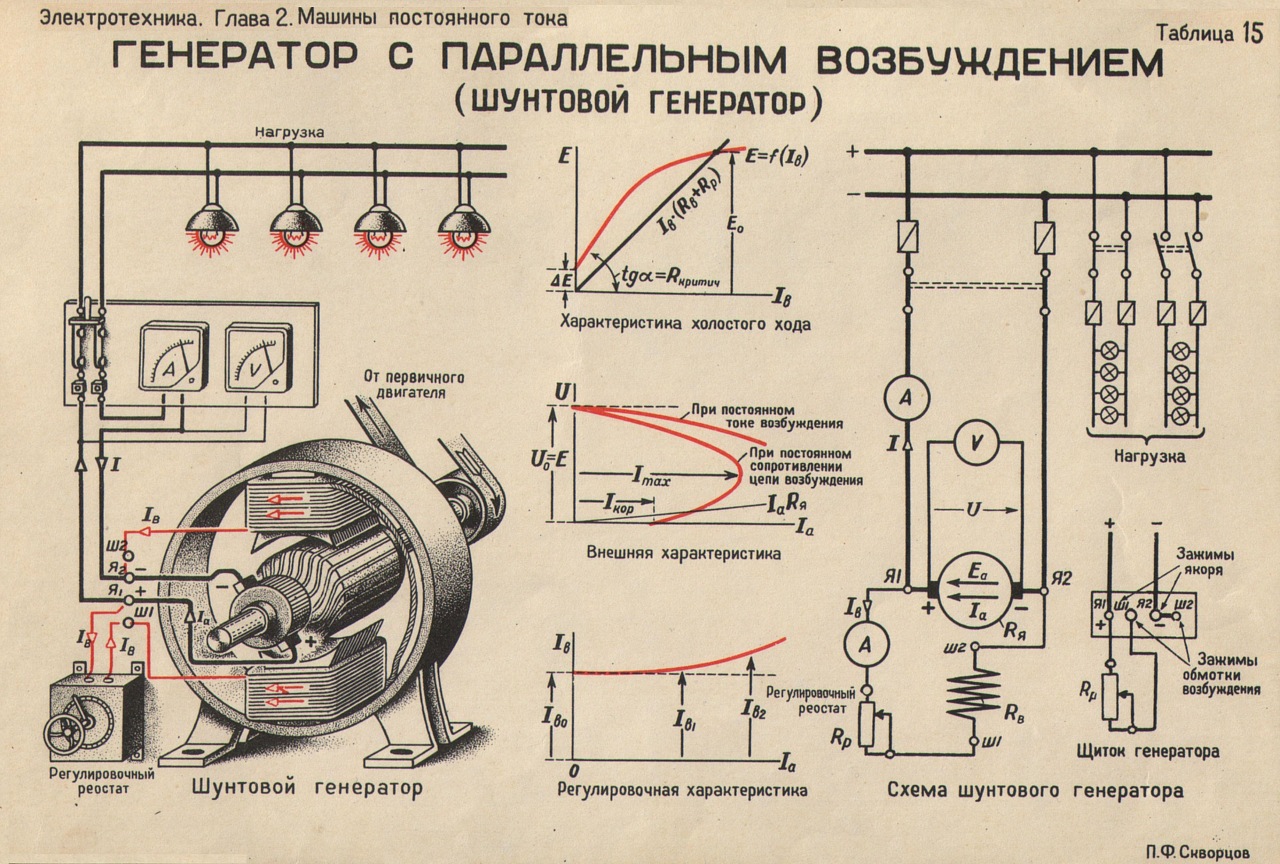

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

схема, принцип работы и основные характеристики

Работу электрооборудования машины обеспечивает генератор – преобразователь в электричество энергии вращения коленного вала двигателя. В чем заключается работа генератора автомобиля – в обеспечении бесперебойного функционирования всех электросистем машины и восстановлении заряда аккумуляторной батареи.

Что называют генератором

Агрегат, преобразующий в электричество энергию вращения вала двигателя, называют электрогенератором. Так как механизм связан с коленчатым валом, его располагают в передней части двигателя.

Первоначально для машин применяли генераторные узлы постоянного тока, но появление диодных выпрямителей позволило заменить их на источники переменного тока – более надежные, легкие, мощные и стабильные.

Конструкционно различают два вида современных агрегатов, производящих переменный ток: традиционный и компактный.

При одинаковых функциях виды генераторов автомобиля различаются:

• габаритными размерами;
• компоновкой вентиляторов;
• устройством приводного шкива;
• комплектацией выпрямительного узла.

Интересно! Первые генераторы переменного тока появились в 1946 году в США и предназначались для военных машин.

Чтобы соответствовать своему назначению, генератор должен отвечать ряду требований.

Требования к генераторному устройству

При работающем двигателе агрегат обеспечивает работу электросети машины и восполняет потери аккумуляторного блока, в чем и заключается работа генератора автомобиля, поэтому:

• независимо от режима эксплуатации машины необходимы такие выходные параметры генераторного устройства, чтобы не допустить прогрессивного разряда аккумулятора;
• при работающем двигателе нормальное напряжение в электросети машины должно быть стабильным.

Требование к напряжению связано с чувствительностью к нему аккумулятора:

• при заниженных значениях напряжения в автомобильной сети батарея не полностью заряжается – могут возникнуть сложности с запуском двигателя;
• при завышенном напряжении аккумулятор перезаряжается, что сокращает срок его службы.

Интересно! В гибридных бензино-электрических машинах применяется стартер-генератор – агрегат осуществляет функцию стартера.

Ведущие производители

В ТОП-5 производителей автомобильных генераторов входят Bosch, Butec, Cav, Delphi и Ford.

Из бюджетных хорошо зарекомендовали себя СтартВольт, Прамо и АТЭ.

Схема генераторного устройства автомобиля

Принципиальная электросхема:

1. Аккумулятор.
2. Выход «+».
3. Зажигание.
4. Индикатор исправности.
5. Конденсато, подавляющий всплески напряжения.
6. Три положительных диода.
7. Три отрицательных диода.
8. «Масса».
9. Диоды ротора.
10.  Обмотки статора (три фазы).
11.  Питание ротора.
12.  Ротор (обмотка возбуждения).
13.  Регулятор напряжения.

Интересно! Переменный ток, вырабатываемый синхронным трехфазным генератором, преобразуется шестью диодами выпрямительного щита и как постоянный поступает в электросеть автомобиля.

Устройство генераторной установки

Конструктивно устройство генераторного узла автомобиля для всех машин одинаково. Различия могут состоять в габаритах, расположении сочлененных деталей или в качестве изготовления.

Генераторный узел состоит из нескольких частей:

1. Шкив, передающий  через приводной ремень вращение двигателя на вал генератора.
2. Крышки корпуса – передняя (сторона шкива) и задняя (сторона контактных колец).
3. Ротор представляет собой стальной вал с двумя втулками, между которыми расположена обмотка с выводами и контактными кольцами.
4. Статор выполняется как труба,  набранная из стальных листов.
5. По три диода в положительном и отрицательном теплоотводах.
6. Регулятор напряжения, обеспечивает стабильную работу автомобильной сети при колебаниях электрической нагрузки, изменении частоты вращения ротора и перепадах температуры окружающей среды.
7. Щеточный узел – пластиковая основа с установленными   подпружиненными щетками.
8. Защитная крышка –закрывает диодный модуль.

Интересно! Чем больше величина передаточного отношения (отношение диаметров шкива коленчатого вала к шкиву генератора), тем больше тока генераторный узел отдает в автосеть.

Отправить заявку

Оставьте заявку на ремонт автомобиля, и мы свяжемся с вами в кратчайшее время

Принцип работы

Пусковой ток стартера варьируется от 100 до 500 А и разряжает аккумуляторную батарею. Сразу после запуска двигателя автомобиля электрообеспечение (зарядка аккумулятора и работа автосети) переходит к генератору – вот для чего он нужен.

После подзарядки аккумуляторной батареи, разность напряжений ее и генератора становится незначительной и зарядовый ток уменьшается.

Сколько вольт выдает генератор автомобиля:

• под нагрузкой до 14 В;
• на аккумулятор 14,5 – 14,8 В.

Завышение показателей указывает на неисправность реле-регулятора.

Основные параметры

Базовые характеристики генератора указываются изготовителем на щитке устройства. К ним относятся:

• номинальный ток (максимальный ток отдачи генератора автомобиля), А;
• номинальное напряжение 14 (или 28), В;
• тип, марка.

Показательные данные генератора автомобиля

Характеристика	Что отражает
Токоскоростная характеристика (ТСХ)	Показывает зависимость того, сколько тока выдает генератор автомобиля в сеть, от частоты вращения ротора при постоянном напряжении на выходе.
Частота самовозбуждения	При работе с аккумулятором генератор должен самовозбуждаться при частоте вращения двигателя меньшей величины холостого хода.
КПД устройства	Мощность, которую генераторный блок способен получить от двигателя.
Выходное напряжение при изменении частоты вращения, величины нагрузки и температуры	В инструкциях указывают, сколько генератор выдает вольт при частоте вращения 6000 мин-1 и нагрузке в 5 А.

Возможные неисправности

Автомобильный генератор относится к устройствам высокой надежности. Возможные причины его неработоспособности делятся, по источнику неполадки, на две группы.

Механические

Причина неисправностей, относящихся к этой группе – механический износ в результате эксплуатации. Механические неисправности выявляются быстро, так как сопровождаются стуком или иным шумом.

Для устранения неисправности изношенные детали заменяют рабочими.

Детали генератора, износ которых приводит к механическим неисправностям:

• шкив;
• подшипник качения;
• меднографитные щетки;
• приводной ремень.

Электрические

Неполадки, связанные с этой группой, возникают чаще, чем механические и, не имея внешних признаков, негативно влияют на работу всего электрооборудования автомобиля и особенно, аккумулятора.

Как пример: при отказе регулятора напряжения происходит постоянный перезаряд батареи, что определяется только в результате замеров тока генератора.

К электрическим неисправностям относятся:

• замыкание обмотки ротора или статора;
• пробой выпрямителя;
• отказ регулятора напряжения и другое.

Неисправности этой группы устраняются заменой детали на рабочую. При пробое обмотки ее можно перемотать.

Не рекомендуется:

• проверять работоспособность устройства путем короткого замыкания, «на искру»;
• допускать работу без нагрузки;
• проводить кузовные работы не отключив провода генератора и аккумулятора;
• использовать устройство с отключенным или неработающим аккумулятором.

Генератор обеспечивает надежную работу всего электрооборудования автомобиля. Его мощность и исправность влияют на надежность машины и являются одним из факторов безопасности на дороге.

Автомобильный генератор — инженерное мышление

Узнайте, как работает генератор. Это устройство является неотъемлемой частью электрической системы каждого автомобиля с двигателем внутреннего сгорания. Итак, что он делает и как он работает. В этой статье мы рассмотрим типичный автомобильный генератор, чтобы понять, как он работает, основные части, а также почему и где мы их используем.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube.

Что такое генератор переменного тока

Генератор переменного тока выглядит примерно так. Находим генератор в моторном отсеке автомобиля.

Генератор

Вал генератора соединен с двигателем через ремень и шкив. Когда двигатель работает, вал генератора вынужден вращаться, это вращение вырабатывает электричество.

Объяснение генератора переменного тока

Генератор переменного тока производит тип электричества, известный как переменный ток, поэтому он называется генератором переменного тока. При переменном токе ток электронов постоянно течет вперед и назад. Это тот же тип электричества, который вы найдете в розетках в своих домах, но напряжение в ваших домах намного выше.

Однако все электрические компоненты автомобиля используют другой тип электричества, известный как постоянный или постоянный ток. В этом типе электричества электроны движутся только в одном направлении, это то же самое, что и электричество, которое вы получаете от батареи.

Выпрямитель

Таким образом, генератор переменного тока преобразует переменный ток в постоянный через выпрямитель. Выходное напряжение генератора переменного тока зависит от скорости автомобиля, поэтому в генераторе переменного тока также используется регулятор, чтобы ограничить его и поддерживать почти постоянную выходную мощность.

Зачем нужен генератор

Каждому современному транспортному средству для работы требуется электричество, которое используется для питания таких вещей, как освещение, музыкальная система, электрические стеклоподъемники, стеклоочистители и т. д.

Электрические компоненты используют постоянный ток

Двигатель сжигает топливо. Это используется для вращения коленчатого вала и движения автомобиля вперед. Двигатель обеспечивает только механическую силу, он не производит электричество. Итак, нам нужен способ питания всех электрических устройств в автомобиле, и здесь на помощь приходит генератор переменного тока.

В моторном отсеке мы также находим 12-вольтовый свинцово-кислотный автомобильный аккумулятор. Это хранит энергию в виде химической энергии, а не электричество.

Автомобильный аккумулятор

Кстати, мы подробно рассмотрели, как работает автомобильный аккумулятор. ЗДЕСЬ

Когда двигатель выключен, аккумулятор питает электрические компоненты автомобиля. Хотя это разрядит батарею.

Когда автомобиль заводится, аккумулятор подает большой ток на стартер, который вращает маховик и запускает двигатель. Аккумулятор снова частично разряжается во время запуска из-за большого тока, необходимого для включения стартера.

Запуск двигателя

После запуска двигателя генератор используется для подзарядки аккумулятора, чтобы в нем было достаточно энергии для запуска двигателя в будущем. Генератор переменного тока также питает электрические устройства автомобиля при работающем двигателе.

Двигатель работает

Если аккумулятор слишком долго разряжается, он не сможет обеспечить большой ток, необходимый для запуска стартера, и автомобиль необходимо будет запустить от внешнего источника.

Двигатель выключен

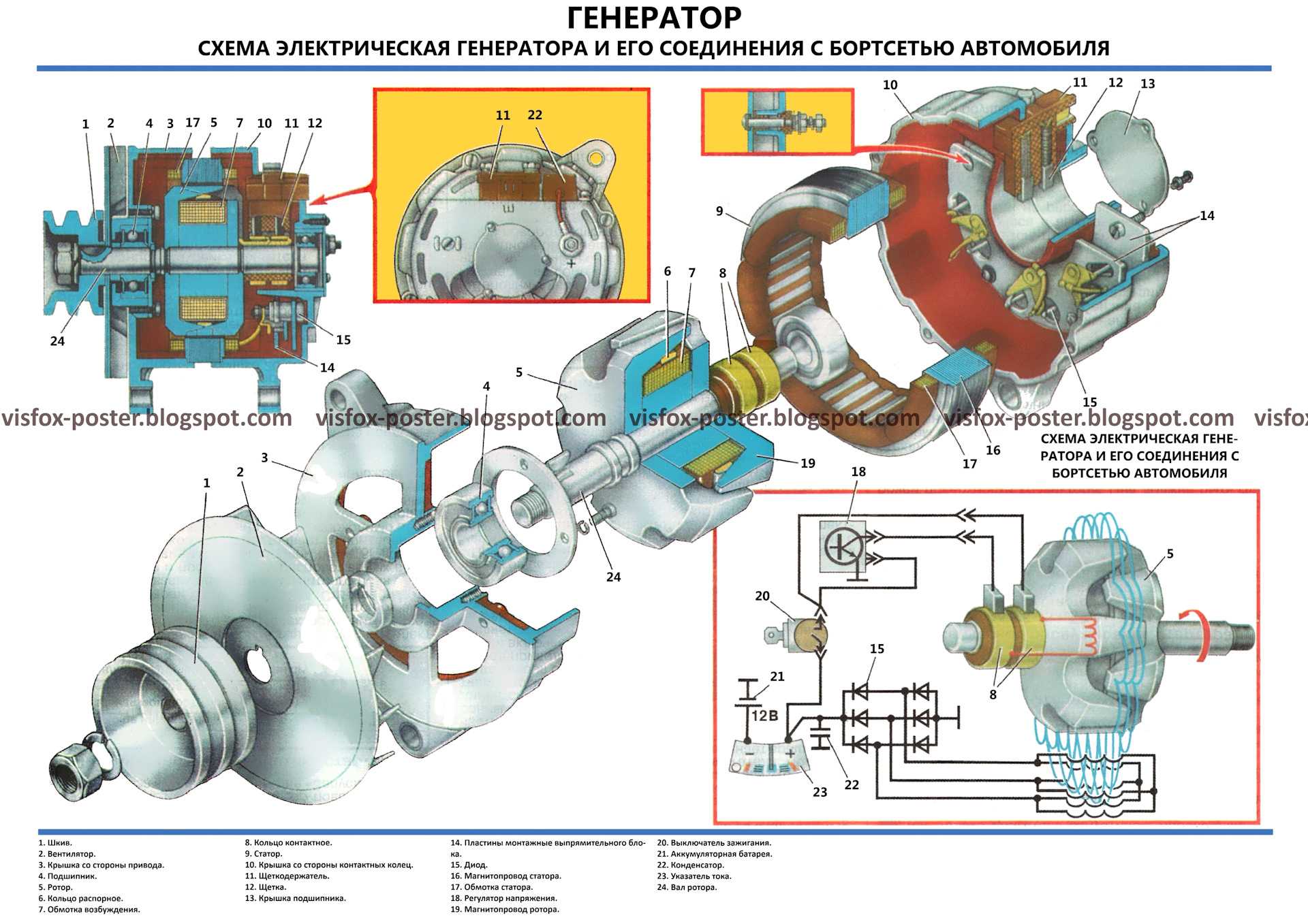

  Основные части

Давайте посмотрим на основные части генератора. В передней части агрегата находим шкив. Это колесо с прорезанными в нем канавками, которые помогают захватывать ремень, обеспечивающий вращательное усилие от двигателя.

Шкив

Шкив крепится к валу, проходящему по всей длине генератора.

Внутренние компоненты удерживаются внутри основного корпуса. Корпус состоит из 2-х частей, передней и задней скобы. В корпусе есть несколько прорезей, через которые проходит воздух и отводится нежелательное тепло.

Корпус

В задней части устройства находятся электрические разъемы. Существует множество различных конструкций, но это пример простой 3-проводной схемы с внутренним регулятором и выпрямителем со следующими клеммами:

Клемма B. Это выход, который заряжает аккумулятор.
S-терминал. Это позволяет регулятору определять напряжение.
F терминал. Он подключен к зажиганию и обеспечивает начальную мощность электромагнита при запуске.

Клеммы

Чтобы замкнуть цепь, электричество течет обратно через раму автомобиля к отрицательной клемме аккумулятора или от нее.

Поскольку это устройство имеет внутренний регулятор и выпрямитель, мы находим эти компоненты на задней панели устройства, обычно под защитной крышкой. Вскоре мы увидим их более подробно.

Сняв корпус мы можем заглянуть внутрь блока. Первое, что мы видим, это статор. Статор неподвижен и не вращается.

Статор

Состоит из нескольких ламинированных листов с прорезями по внутреннему краю.

Ламинированный лист

Затем находим 3 отдельных комплекта медных проводов, которые намотаны между этими пазами в определенном порядке. Один конец каждой катушки соединен вместе, образуя нейтральную точку, это конфигурация звезды.

Конфигурация звезды

Каждый набор катушек будет производить одну фазу переменного тока, всего 3 фазы. Другой конец каждой катушки проходит через корпус и прикрепляется к выпрямителю.

Генератор переменного тока вырабатывает переменный ток, но аккумулятору и электрическим устройствам автомобиля нужен постоянный ток. Таким образом, выпрямитель будет преобразовывать переменный ток в постоянный ток.

В центре генератора мы находим еще одну катушку провода, которая намотана на железный сердечник и соединена с валом. На валу также установлены два контактных кольца. Контактные кольца соединены с противоположными концами катушки. В задней части корпуса мы находим несколько щеток. Это подпружиненные углеродные блоки, которые выталкиваются наружу, чтобы тереться о контактные кольца, образуя электрическое соединение. Автомобильный аккумулятор изначально подает электричество на катушку через щетки. Когда электричество проходит через катушку, оно генерирует электромагнитное поле.

Центр Генератора

Чтобы усилить это электромагнитное поле, на каждом конце катушки размещены две железные клешни, которые сцепляются друг с другом. Один конец станет северным полюсом, другой станет южным полюсом.

Электромагнитное поле

Поскольку электромагнит крепится к валу ротора. Когда двигатель вращает вал, он также вращает электромагнит вокруг катушек статора. Это заставит катушки статора генерировать ток, и таким образом вырабатывается электричество.

Когда генератор переменного тока вырабатывает электроэнергию, генератор переменного тока может самостоятельно питать электромагнит через три диода, которые преобразуют 3-фазное электричество переменного тока в постоянное.

Напряжение и ток, вырабатываемые генератором переменного тока, изменяются в зависимости от скорости автомобиля: чем быстрее движется автомобиль, тем быстрее вращается коленчатый вал и, следовательно, тем быстрее вращается генератор, что увеличивает напряжение и ток. Для управления этим используется другой компонент, называемый регулятором, который устанавливается на задней панели устройства.

Это плата с интегральной схемой, которая контролирует выходную мощность генератора переменного тока и изменяет ток, протекающий через электромагнит, чтобы контролировать его силу. Сила электромагнита может использоваться для изменения выходной мощности генератора переменного тока.

Регулятор

Как генерируется электричество в генераторе переменного тока

Электричество — это поток электронов в проводе. Медная проволока состоит из миллионов и миллионов атомов меди. У каждого атома есть свободный электрон. Это электрон, который может свободно перемещаться между другими атомами. Он движется к другим атомам сам по себе, но это происходит случайным образом во всех направлениях, что бесполезно для нас.

Нам нужно, чтобы много электронов двигались в одном направлении, и мы делаем это, применяя разность потенциалов на двух концах провода. Это заставляет электроны течь. Если мы перевернем батарею, электроны текут в противоположном направлении.

Когда электричество проходит по проводу, вокруг провода создается электромагнитное поле. Если мы поместим циркуль вокруг провода и пропустим через него ток, циркуль выровняется с магнитным полем. Если мы изменим направление тока, магнитное поле изменится на противоположное, и компас изменит направление.

Если проволоку свернуть в катушку, магнитное поле станет сильнее. Каждое поперечное сечение провода по-прежнему создает электромагнитное поле, но они объединяются, чтобы сформировать большее и сильное магнитное поле. Электромагнит создает северный и южный полюса, точно так же, как постоянный магнит, и мы можем увидеть это, снова используя компас. Если мы увеличим ток в катушке, электромагнитное поле увеличится.

Можно и наоборот. Если мы пропускаем магнит через катушку с проволокой, в катушке возникает ток. Циферблат на амперметре показывает, что ток течет в прямом направлении, следовательно, это генерирует постоянный или постоянный ток. Когда магнит перестает двигаться, циферблат возвращается к нулю. Когда магнит перемещается в противоположном направлении, ток течет в противоположном направлении, и циферблат показывает обратный ток.

Если мы несколько раз перемещаем магнит внутрь и наружу, ток будет чередоваться то вперед, то назад. Так генерируется переменный или переменный ток. Ток переменный по направлению.

Если мы двигаем магнит быстрее, генерируется более сильный ток.

Если мы используем более сильный магнит, то ток также увеличивается.

Если мы используем большую катушку с большим количеством витков, то это также будет генерировать больший ток.

Вместо постоянного магнита мы могли бы использовать электромагнит. Когда мы перемещаем его внутрь и наружу, он также будет генерировать переменный ток в катушке. Но с электромагнитом мы можем регулировать ток и напряжение, чтобы изменять силу магнитного поля, это позволяет нам контролировать, сколько тока генерируется в катушке.

Вместо того, чтобы перемещать магнит в катушке и из нее, мы можем гораздо проще генерировать ток, вращая магнит и размещая вокруг него катушки. Самая сильная часть магнитного поля находится на концах, где сходятся силовые линии магнитного поля. Вы можете увидеть линии магнитного поля, посыпав магнит железными опилками.

Железные опилки над магнитом

Когда магнит находится между двумя катушками, ток не генерируется, но когда магнит начинает вращаться, самая сильная часть магнитного поля становится все ближе и ближе к катушке. Катушка испытывает изменяющуюся интенсивность магнитного поля, это заставит все больше и больше электронов выталкиваться вперед до достижения максимальной интенсивности. Затем магнит начинает удаляться от катушки, поэтому магнитное поле начинает уменьшаться, а вместе с ним и ток электронов, пока снова не достигнет нуля. Теперь противоположный конец магнита начинает приближаться к катушке, и это тянет электроны в противоположном направлении, снова до точки максимума, а затем снова уменьшается до нуля. Итак, если мы нанесем этот ток на график, мы получим синусоидальную волну с током, протекающим в положительной, а затем в отрицательной областях. Эта установка дает нам однофазное питание переменного тока.

Синусоида

Но у нас есть все это пустое пространство между катушками, которое кажется пустой тратой времени. Итак, что мы можем сделать с этим пространством? Что ж, мы можем добавить больше катушек и создать больше фаз, чтобы обеспечить еще большую мощность.

Если мы поместим еще одну катушку с поворотом на 120 градусов от первой фазы, это даст нам вторую фазу. Почему? Поскольку катушка находится под другим углом, она испытает изменение напряженности магнитного поля в разное время. Таким образом, ток будет течь вперед и назад в разное время. Это дает нам еще одну синусоиду, которая возникает в другое время.

Вторая фаза

У нас все еще есть пустое место, поэтому мы можем добавить еще один набор катушек на 120 градусов от предыдущего, чтобы создать третью фазу.

Если бы мы использовали только одну фазу, то при каждом обороте магнита половина времени ток течет вперед и половину времени ток течет назад. Но с тремя фазами у нас всегда есть фаза, которая течет вперед, и всегда есть фаза, которая течет назад. Это означает, что мы можем использовать это, чтобы обеспечить больше энергии.

Трехфазный

Вместо 3 отдельных катушек и 6 проводов, поскольку фазы всегда переключаются между прямым и обратным направлением, мы можем соединить концы катушек вместе. Затем ток будет свободно течь между каждой катушкой, поскольку он меняет направление.

Теперь мы производим 3-фазную электроэнергию переменного тока. Но все наши электрические цепи и компоненты в автомобиле используют постоянный или постоянный ток. Итак, нам нужно преобразовать переменный ток в постоянный, и для этого мы используем мостовой выпрямитель.

По сути, это всего лишь 6 диодов, соединенных попарно и соединенных параллельно. Если вы не знаете, диоды пропускают ток только в одном направлении и блокируют ток в обратном направлении. Таким образом, при однофазном питании при каждом обороте магнита ток будет течь только на половине оборота, а другая половина будет полностью заблокирована.

Full Bridge Rectifier

Если мы подключили каждую из 3 фаз отдельно к диоду, то ток будет течь или блокироваться в разное время. Следовательно, мы можем объединить фазы в блок диодов, и будет пропущена только фаза, ближайшая к ее максимуму. Давая нам немного грубый выход постоянного тока. Чтобы сгладить это, мы можем подключить конденсатор, который в основном будет поглощать электроны, а затем автоматически выбрасывать электроны, чтобы поддерживать постоянный выход. Это дает нам постоянный источник постоянного тока.

Кстати, о диодах, конденсаторах и инверторах мы уже подробно рассказывали ранее. Проверьте это здесь — ДИОДЫ, КОНДЕНСАТОРЫ, ПРЕОБРАЗОВАТЕЛИ ПИТАНИЯ.

Итак, теперь у нас есть выход постоянного тока. Но если магнит подсоединить к двигателю и машина разгоняется, то магнит будет вращаться быстрее, что увеличит выходное напряжение и ток. Мы не хотим этого, потому что это убьет все наши электронные компоненты в автомобиле. Итак, нам нужен способ регулирования напряжения.

Если вы помните, мы видели, что с помощью электромагнита мы можем увеличивать или уменьшать напряженность электромагнитного поля, изменяя напряжение. И, изменяя силу магнита, мы можем изменять напряжение и ток, генерируемые в катушке.

Вот почему в генераторе переменного тока используется электромагнит, чтобы он мог управлять выходной мощностью. Автомобильный аккумулятор питает электромагнит. Хотя в большинстве современных генераторов переменного тока будет использоваться трио диодов, которое преобразует переменный ток генератора переменного тока в постоянный ток и питает электромагнит через регулятор напряжения, когда генератор переменного тока вырабатывает электричество.

В блоке питания электромагнита внутри регулятора мы находим компонент, известный как транзистор. Датчик напряжения также подключен к регулятору.

Транзистор

Транзистор представляет собой тип электронного переключателя, который может включаться и выключаться тысячи раз в секунду с помощью контроллера. Это можно использовать для контроля количества протекающего тока.

Если мы представим, что ток, протекающий через катушку от батареи, находится на максимальном уровне в течение заданного периода времени, тогда мы получим 100% ток и электромагнит на 100% силы. Но если мы теперь используем переключатель, чтобы электричество текло только половину времени, то мы получаем 50% тока и, следовательно, электромагнит имеет только 50% своей силы.

Таким образом, измеряя мощность генератора переменного тока, а затем изменяя время открытия и закрытия транзисторного ключа, мы можем контролировать ток, протекающий через катушку, и силу электромагнита. Это контролирует, сколько электроэнергии вырабатывается генератором для поддержания постоянной мощности.

Но теперь, когда вы все заряжены, оформите заказ Squarespace.com , чтобы создать свое собственное веб-присутствие в Интернете, которое наполнено функциями, позволяющими людям запускать, делиться и продвигать свои собственные проекты.

Существуют мощные инструменты для ведения блога, позволяющие демонстрировать фотографии, видео и обновления о ваших проектах.

Вы можете легко планировать встречи для занятий и сессий с членами команды и клиентами с помощью встроенного инструмента. И вы даже можете собирать платежи или пожертвования, чтобы помочь поддержать ваше дело.

Посетите сайт Squarespace.com, чтобы получить бесплатную пробную версию, а когда будете готовы к запуску, перейдите по адресу Squarespace.com/engineeringmindset , чтобы сэкономить 10% на первой покупке веб-сайта или домена.

---

---

Электрический генератор: основные принципы работы генераторов, их особенности и области применения

Краткий обзор

Генераторы работают по принципу электромагнитной индукции и используются в качестве резервных источников энергии в домах, магазинах, офисах и т.

д. Team ProductLine

Сопутствующие товары

• Коммерческий резервный генератор: основной источник электроэнергии при частых отключениях электроэнергии
• Домашний резервный генератор: обеспечивает домовладельцев бесперебойным электроснабжением
• Генераторы для отдыха/портативные генераторы: небольшие генераторные установки, которые очень помогают во время чрезвычайных ситуаций, мероприятий на открытом воздухе
• Генераторы на стройплощадках: предотвращают потерю времени и повышают общую эффективность работы
• Индукционные генераторы: генераторные установки, требующие меньше обслуживания

Как электрические генераторы работают?
Электрогенератор — это устройство, которое используется для производства электроэнергии, которая может храниться в батареях или может подаваться напрямую в дома, магазины, офисы и т. д. Электрогенераторы работают по принципу электромагнитной индукции. Проводящая катушка (медная катушка, плотно намотанная на металлический сердечник) быстро вращается между полюсами подковообразного магнита. Катушка-проводник вместе с сердечником называется якорем. Якорь соединен с валом источника механической энергии, например двигателя, и вращается. Требуемая механическая энергия может быть обеспечена двигателями, работающими на таких видах топлива, как дизельное топливо, бензин, природный газ и т. д., или с помощью возобновляемых источников энергии, таких как ветряная турбина, водяная турбина, турбина на солнечной энергии и т. д. Когда катушка вращается, она разрезает магнитное поле, лежащее между двумя полюсами магнита. Магнитное поле будет мешать электронам в проводнике, вызывая в нем электрический ток.

Характеристики электрогенераторов

• Мощность: Электрогенераторы с широким диапазоном выходной мощности легко доступны. Требования как к низкой, так и к высокой мощности могут быть легко удовлетворены путем выбора идеального электрогенератора с соответствующей выходной мощностью.
• Топливо: Для электрогенераторов доступны различные виды топлива, такие как дизельное топливо, бензин, природный газ, сжиженный нефтяной газ и т. д.
• Портативность: На рынке доступны генераторы, оснащенные колесами или ручками, чтобы их можно было легко перемещать с одного места на другое.
• Уровень шума: Некоторые модели генераторов имеют технологию шумоподавления, которая позволяет держать их в непосредственной близости без каких-либо проблем с шумовым загрязнением.

Применение электрических генераторов

• Электрические генераторы используются в домах, магазинах, офисах и т. д., где часто случаются отключения электроэнергии. Они действуют как резервная копия, чтобы обеспечить бесперебойное электропитание устройств.
• В отдаленных районах, где нет доступа к электричеству от магистральной сети, в качестве основного источника электроснабжения выступают электрические генераторы.
• При работе на строительных площадках, где нет доступа к электричеству из сети, можно использовать электрические генераторы для питания машин или инструментов.

Обратитесь к ближайшим к вам ведущим дилерам генераторов и получите бесплатные расценки

Отказ от ответственности: приведенный выше контент не является редакционным и создан сторонним рекламодателем. Times Internet Limited/Economic Times не гарантирует, не ручается и не поддерживает какое-либо содержание или его подлинность. Цены на продукты, указанные в статье, могут быть изменены, в том числе в зависимости от предложений Amazon.

Суббота, 27 мая 2023 г.

Откройте для себя газету Economic Times в цифровом формате!

Прочитать полное печатное издание »

• Первая страница
• Чистая политика
• Компании
• Вокруг света
• Подробнее

• DB, Cerberus возглавит привлечение кредита на сумму $1,7 млрд от SP Promoters

  Deutsche Bank ( DB) и Cerberus Capital Management, специалист по особым ситуациям, возглавляют сбор кредита в размере 1,7 миллиарда долларов от промоутеров Shapoorji Pallonji (SP) Group, семьи Мистри. Deutsche Bank также является букраннером и ведущим организатором привлечения капитала вместе со Standard Chartered Bank (SCB).

  Ралли на рынках в течение 2-го дня в связи с надеждами на сделку по долговым обязательствам США

  Фондовый рынок Индии стал свидетелем широкого ралли в пятницу, что помогло местным акциям восстановить свою положительную динамику на ожиданиях правительства США, приближающегося к сделке по повышению потолка государственного долга. .

  Tata Motors и M&M притормозили планы по сбору средств для электромобилей

  Планы Tata Motors и Mahindra and Mahindra (M&M) по продаже долей в своих соответствующих единицах электромобилей (EV) застопорились из-за несоответствия оценок, в результате чего обе компании приостановили процесс, сказали люди осведомленные о развитии.

Подробнее Новости о

электромагнитная индукция возобновляемая энергия бесперебойное электроснабжениешумовое загрязнениеэлектрический генератор

ETRise MSME Day 2022 Mega Conclave с лидерами отрасли.
