Что такое датчик дождя?

Датчик дождя – оптико-электронный прибор, который фиксируется на ветровом стекле автомобиля и реагирует на повышение влажности. Датчик способен управлять «дворниками» и механизмами, которые отвечают за открытие и закрытие люка и стекол на дверцах.

Устройство призвано значительно облегчить жизнь водителям. Не секрет, что снег, дождь и грязь существенно затрудняют процесс управления машиной, а необходимость включать и выключать «дворники», регулировать интенсивность их работы отвлекает от дороги.

Из чего состоит датчик?

Строение антидождевого устройства основано на датчике света. В конструкцию входят:

• инфракрасный излучатель;
• фотоприемник;
• блок управления;
• корпус;
• блок реле.

Все части содержатся на плате в корпусе датчика. В блок управления вмонтирована информация, жизненно важная для работы прибора.

Принцип работы

Датчик располагается с внутренней стороны лобового стекла. Как он тогда работает? Как распознает дождь? Вся хитрость состоит в том, что он реагирует не на воду, а на свет. Конструкция устройства несложная и состоит из следующих элементов:

• фотодиод;
• два светодиода;
• датчик освещения;
• фольга;
• электронный блок управления (ЭБУ).

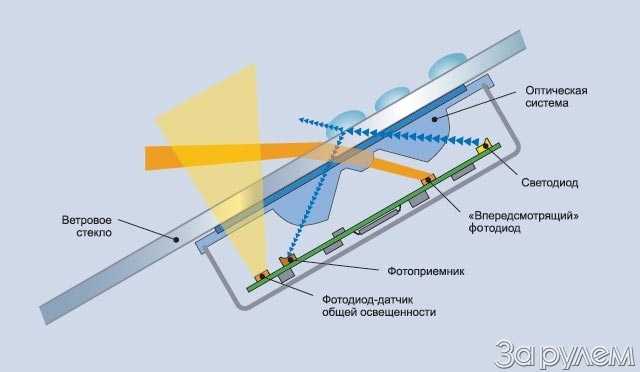

Функционирует прибор за счет разного угла отражения инфракрасных лучей на мокром и чистом стекле. Один диод излучает инфракрасный луч, который, отражаясь от гладкой поверхности стекла, попадает на фотодиод, распознающий количество вернувшегося света.

Сигналы, отраженные от чистого и мокрого (грязного) стекла, имеют различное преломление лучей. Мокрое стекло гораздо легче пропускает свет. ЭБУ распознает данные отличия и в случае необходимости дает сигнал для автоматического включения стеклоочистителей.

Часть датчиков умеют с предельной точностью распознавать количество капель или наличие снега на стекле и регулировать режимы работы стеклоочистителей. При сильном загрязнении идет сигнал о необходимости подачи омывающей жидкости. Блок управления связан проводом с управляющим дворниками реле. Датчик должен располагаться таким образом, чтобы попадать в зону работы стеклоочистителей. В состав прибора, как правило, включают и датчик автоматического света.

Плюсы и минусы

Основное достоинство датчиков дождя в том, что они позволяют водителю не отвлекаться на включение и выключение дворников. К несомненным преимуществам можно отнести высокую светочувствительность устройства. Тысячные доли миллиметра воды на лобовом стекле тут же дают о себе знать и уже в течение нескольких миллисекунд срабатывают стеклоочистители. Разумеется, ни одному человеку такая реакция не под силу.

Но у каждой медали есть оборотная сторона. Из-за такой высокой чувствительности устройства имеют место ложные срабатывания. Датчик может реагировать не на влагу, а на пузырьки воздуха или отпечаток пальца. Однако такие случаи редки и если возникнет подобная ситуация, достаточно просто помыть стекло или переключить регулятор чувствительности.

Вопросы эксплуатации

В отношении датчиков дождя у автолюбителей существует несколько ложных представлений. Во-первых, многие считают, что датчик не работает ночью. Это неправда, так как свойства инфракрасных лучей не зависят от степени освещенности.

Во-вторых, существует мнение, что на стекло с датчиком нельзя наклеивать тонировку. Это тоже неверно: просто наклеивая полосу, необходимо проделать в ней отверстие для датчика.

В-третьих, считается, что датчик не работает в зимний период. Так считать тоже не совсем правильно. Действительно зимой датчик работает хуже, ведь его предназначение реагировать на дождь, а не на снег. Однако если в машине имеется обогрев стекла, то работа датчика в снежную погоду ничуть не отличается от работы при дожде.

Еще один миф, связанный с датчиком дождя гласит, что при замене лобового стекла с датчиком придется попрощаться. На самом деле, это не так: если датчик исправен и нормально работает, его можно просто переставить на новое стекло (главное, выбрать стекло с окошком под датчик дождя, чтобы было, куда его установить).

Кроме того, если сломался сам датчик, то лобовое стекло менять вовсе не обязательно, достаточно заменить сам датчик. Кстати, если датчик дождя вдруг перестал работать, опытные автолюбители не советуют сразу его менять. Возможно, его нужно просто почистить, так как корректной работе иногда мешает пыль или конденсат на светочувствительном элементе. Отклеить датчик и протереть поверхность тряпочкой из микрофибры можно самостоятельно, но потом могут возникнуть сложности с возвращением прибора на место. Если нет уверенности в своих навыках, лучше доверить эту работу профессионалам.

5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat, Audi A4 и других автомобилей.

Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стекол была сделана по ГОСТу.

Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.

Интересные факты про датчики дождя

— Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели — Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
— Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
— Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. — «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.

Как сделать датчик своими руками?

Специалисты сходятся во мнении, что сконструировать такой прибор собственноручно будет крайне непросто. Да, принцип его действия незамысловат, но на создание уйдет много времени и сил, при этом не факт, что конечный результат будет качественным. Вам понадобится овладеть умениями пайки и приобрести некоторые детали, цена которых может равняться готовому прибору.

Если вы все же готовы рискнуть, то рекомендуем следующий порядок действий. За основу конструкции берем проводимость тока и две контактные пластины. Чаще всего пластины бывают из фольги или печатаются на текстолитовых платах в виде дорожек.

Фольгу нужно разрезать в виде двух пластин со змеевидной дорожкой по центру. Далее одна часть подключается к батарейке, другая – к реле. Когда пойдет дождь, вода зальет пластины и замкнет их, что приведет к началу работы реле.

Для создания такого прибора потребуется использовать:

• алюминиевую фольгу;
• диэлектрическую подложку;
• клей или другой фиксатор;
• провода;
• реле;
• источник питания.

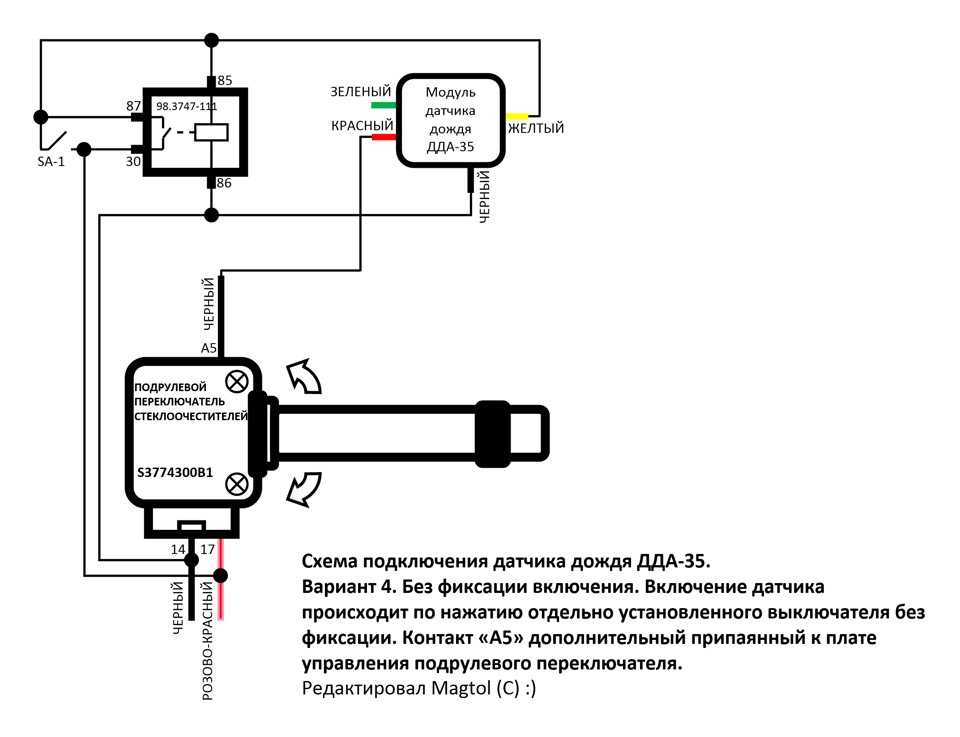

Установка датчика

Если автомобиль не укомплектован датчиком дождя на заводе, его можно купить и установить своими руками, для этого нет никакой необходимости отправляться в автосервис. В комплекте к прибору идет пошаговая инструкция по установке и настройке датчика.

Датчик дождя

Рассмотрим пример установки на российском автомобиле «Лада Гранта». Для начала необходимо открыть блок предохранителей, который расположен чуть ниже руля слева. На место штатного реле, которое расположено в крайнем левом углу вверху блока предохранителей, устанавливается реле датчика дождя. Блок управления приклеивается на лобовое стекло с помощью прилагаемого в комплекте двухстороннего скотча. Перед приклеиванием блока стекло необходимо протереть специальной салфеткой (прилагается в комплекте). Проводка от блока управления прокладывается под потолком, затем по левой стойке опускается вниз к блоку реле, через отверстие с внутренней стороны заводится в сам блок.

Также, встречаются универсальные датчики дождя, которые можно приклеить на специальный гель, от этого принцип работы прибора не меняется и схема установки аналогична описанной здесь.

Необходимо учитывать, что штатное реле очень крепко сидит в гнезде. Нужно постараться действовать предельно осторожно и не повредить крепление реле. Можно воспользоваться ножом и подцепить реле, чтобы ускорить работу и уменьшить шанс повреждения. Затем устанавливается реле датчика дождя и соединяется проводом с блоком управления. Закрываем крышку блока предохранителей и приступаем к тестированию работы прибора.

Видео-инструкция самостоятельной установки:

Настройка работы датчика

Чтобы проверить работу датчика, нужно перевести лепесток переключения стеклоочистителя в прерывистый режим. Затем небольшим количеством воды обрызгать стекло из пульверизатора или бутылки с водой. Через секунду должны сработать стеклоочистители. В зависимости от модели датчика у него есть различные режимы, которые легко настроить с помощью инструкции. Режим выбирается в соответствии со временем года и погодными условиями.

Лазерные фары: что это такое и как работает?

Устройство и особенности работы матричных фар

Устройство,виды и принцип работы системы пассивной безопасности SRS

Система непосредственного впрыска топлива GDI: что это такое и как работает?

Почему не работает датчик дождя? — Блог

Автомобильный датчик дождя является довольно простым и практически безотказным оптико-электронным устройством. Он обеспечивает своевременное срабатывание стеклоочистителей (дворников), управляет режимом их работы в зависимости от интенсивности намокания лобового стекла. Однако бывают случаи, когда датчик дождя не срабатывает, функционирует некорректно, включает дворники без надобности, либо вообще не подает признаков жизни.

В статье простыми словами подробно рассказано, что представляет собой это устройство, по какому принципу оно функционирует, и почему может не работать.

Устройство и принцип работы датчика дождя

Чтобы быстрее понять, почему не работает датчик дождя на вашем автомобиле, придется познакомиться с его устройством. Тем более, многие в корне неправильно представляют себе этот прибор и принцип его работы.

Для начала рассмотрим, где находится датчик дождя в автомобиле. Практически всегда этот прибор в виде компактного блока расположен в верхней зоне лобового стекла со стороны салона. Во многих моделях он является комбинированным устройством, в котором также имеется датчик освещенности, управляющий работой головных фар.

Теперь устройство. Датчик дождя состоит из двух основных узлов – оптического и электронного. В оптическую часть входит инфракрасный светодиод и чувствительный к излучаемым им волнам сенсор. В электронный узел, грубо говоря, входит память и блок управления дворниками.

Как все это работает и реагирует на дождь? Инфракрасный светодиод в импульсном режиме постоянно излучает на внутреннюю поверхность лобового стекла не видимые глазу световые волны. Они, отразившись от стекла, попадают на чувствительный сенсор. В это время электроника «сравнивает» интенсивность излученных светодиодом волн с теми, которые попали на сенсор.

Когда стекло сухое, и на его внешней поверхности нет капель воды, описанные выше световые волны по законам оптики в полной мере отражаются от него, не переламываясь и не отклоняясь в сторону. Электроника датчика «видит» это, и продолжает пребывать в режиме ожидания, не включая механизм стеклоочистителей.

Когда же на внешней стороне стекла появляются капли воды, они работают, как оптические линзы. В результате часть излучаемых светодиодом волн заламывается и рассеивается. Соответственно, электроника «видит», что на сенсор попало меньше отраженных волн, чем должно быть при сухой погоде.

Блок управления срабатывает, включая дворники.

Более того, современные датчики дождя не просто «видят» капли воды на лобовом стекле. Они «различают» их размер. Соответственно, чем обильнее осадки на улице, тем интенсивнее работают стеклоочистители. То есть, электроника не только включает механизм привода дворников, но также выбирает оптимальный режим их работы, при котором обеспечивается максимальная эффективность удаления воды с поверхности стекла.

Почему не работает датчик дождя?

Теперь, когда понятно, как функционирует датчик дождя, можно рассматривать причины, по которым он может не работать. Как правило, полностью выходит из строя он достаточно редко. Гораздо чаще он работает плохо, некорректно, несвоевременно и так далее.

В первую очередь следует сказать, что датчик дождя абсолютно не способен реагировать на снег. Это несложно понять, если знать принцип работы. Те самые световые волны, излучаемые светодиодом, и отражающиеся от лобового стекла, никак не рассеиваются и заламываются при попадании на снежинки. Соответственно, на сенсор они возвращаются, что называется, в полном объеме, и электроника прибора никак не реагирует.

Именно по этой причине дворники не включаются во время снегопада. Вернее, начинают они работать не сразу. Если в лобовом стекле встроен подогрев, либо когда оно прогревается со стороны теплого салона, снежинки тают, превращаясь в капли воды, то датчик тут же срабатывает.

Следующая причина, по которой датчик дождя может не срабатывать, это локальное намокание лобового стекла. Такое случается, например, если встречный автомобиль въехал в лужу, и на вашу машину полетели брызги воды. Капли вполне могут ухудшить вам обзор, однако, в ту зону, где установлен датчик – они не попали. Соответственно, электроника и не должна срабатывать. В таких ситуациях приходится включать дворники вручную.

Идем дальше. Рассмотрим случаи, когда датчик дождя срабатывает без видимых на то причин. То есть, на улице солнечная погода, нет ни луж, ни тумана, ни других источников влаги. Если такое происходит, стоит внимательно осмотреть лобовое стекло снаружи автомобиля в той части, где расположен датчик. Там не должно быть разводов, жирных следов, потеков, грязи, пыли и так далее. все это вполне может «обманывать» прибор, и тот будет «думать», что на улице осадки, и пора включать стеклоочистители.

Аналогичная проблема часто возникает, когда на лобовом стекле в зоне расположения оптики датчика появились повреждения. Даже через мельчайшие трещины, сколы или царапины – неминуемо будет переламываться и искажаться излучаемый светодиодом поток волн. Электроника, естественно, будет реагировать, включая дворники.

Следующая причина, по которой датчик дождя перестает работать, либо выполняет свои функции некорректно – тонировка лобового стекла. Когда выполняется подобного рода тюнинг, в зоне расположения оптики датчика на пленке обязательно предусматривается отверстие.

Если же ни одну из вышеописанных причин определить не удалось, то датчик дождя вышел из строя, либо появились проблемы с механизмом привода стеклоочистителей. Бывают также ситуации, когда дворники после полной очистки стекла от воды продолжают работать дальше. В таких случаях наиболее вероятной причиной некорректной работы является износ той части щетки, которая работает в зоне расположения датчика.

Итог

Как видно из описанного выше, ничего сложного и высокотехнологичного по современным меркам в датчике дождя нет. Сбои в его работе чаще всего связаны с естественными помехами, которые «сбивают с толку» электронику. Поэтому если дворники на вашем авто вдруг перестали реагировать на осадки, либо срабатывают без видимой причины – датчик дождя далеко не всегда виноват в этом.

Схожий материал

Как выбрать зимние шины. Выбирай лучшие и не переплачивай!

История шин Nokian / Нокиан

История шин Vredestein / Фредештайн

Основные типы мотоциклов и классификация

10 правил перехода с зимней резины на летнюю

Лучшая технология шумоизоляции дверей автомобиля

Как правильно настроить зеркала заднего вида на легковом автомобиле

Автомобиль бьет током при выходе – почему так происходит и что делать?

10 способов устранить запах в салоне автомобиля

Боббер как мотоцикл и символ

Можно ли «прикуривать» машину – 10 разных способов и возможные последствия

Как переключать передачи на механике

Передний или задний привод – объективное сравнение и распространенные мифы

Плюсы и минусы полного привода

Как выбрать зарядное устройство для аккумулятора автомобиля

Как правильно ездить на автомате – рекомендации и мифы

7 способов поднять клиренс автомобиля и стоит ли это делать

Что лучше – автомат или механика – бородатые мифы и реальность

Датчик дождя принцип работы | Хитрости Жизни

Содержание

Этот умный прибор расположен внутри машины – как же он чувствует дождевые капли? Секрет в том, что датчик дождя реагирует не на влагу, а на свет. В нем есть два элемента: светодиод и фотодиод. Светодиод испускает инфракрасный свет. Мы этот свет не видим, хотя активно используем в быту – например, переключая пультом телевизионные каналы.

Инфракрасный свет попадает на стекло, частично отражается от его гладкой поверхности и возвращается на датчик. Тут его ловит фотодиод. Он определяет, какое количество света вернулось. Когда стекло сухое, возвращается много света. Когда мокрое – намного меньше, так как через капли воды свет легко проникает наружу. Зафиксировав, что стекло влажное, датчик активирует стеклоочистители. Некоторые модели датчиков могут весьма точно определять количество влаги и соответственно регулировать скорость «дворников» и подачу омывающей жидкости.

5 мифов о работе датчика дождя

Миф №1 мы уже развеяли: датчик дождя НЕ активируется от удара капель по стеклу, а также вибрации и иных механических воздействий. Работа датчика дождя основана на действии фотоэлементов. Если бы датчик реагировал на удары, щетки бы усердно стирали со стекла мух, комаров и мелкие камушки.

Миф №2: «Датчик дождя не работает ночью». Как мы уже выяснили, работа датчика дождя построена на принципе отражения инфракрасных лучей. Их свойства не зависят от освещенности. Иначе бы, например, пульты дистанционного управления не работали в темноте.

Миф №3: «При замене стекла с датчиком дождя придется попрощаться». Не придется: многие производители предлагают автостекла с местом под датчик дождя. Например, в компании Олимпия можно приобрести стекла под датчик дождя для большинства иномарок: Тойоты Камри, VW Passat,Audi A4 и других автомобилей.

Миф №4: «На лобовое стекло с датчиком дождя нельзя клеить полосу тонировки». Можно: в этом случае в тонировочной пленке вырезается отверстие под датчик. Главное, чтобы тонировка стекол была сделана по ГОСТу.

Миф №5: «Датчик дождя бесполезен зимой». Так как работает датчик дождя, реагируя на капли воды, а не снег, зимой он функционирует хуже. Однако если в автомобиле есть обогрев стекла, падающий снег сразу тает, превращаясь в воду, и работа датчика дождя будет в норме.

Интересные факты про датчики дождя

• Концерн General Motors проводил первые эксперименты по созданию датчиков дождя еще в 1950е годы. Датчик создавался для культовой модели Кадиллак Эльдорадо. Но технологии были далеки от совершенства: между тем, как работает датчик дождя на современном автомобиле, и первыми опытами инженеров GM стоят десятилетия конструкторских разработок.
• Одним из первых серийных автомобилей с датчиком дождя стал Nissan Silvia – спортивное купе. В 2000х годах датчики дождя появились на автомобилях марок Volkswagen, Cadillac и других ведущих производителей.
• Работа датчика дождя используется не только в автомобильной промышленности, но и в сельском хозяйстве, для управления системой полива. «Полевые» датчики имеют иной принцип работы, нежели автомобильные: в них имеются гигроскопичные диски, которые во влажном состоянии увеличиваются в размерах, а при высыхании – сжимаются. Тем самым регулируется подача воды. Интересно, что некоторые датчики имеют встроенный индикатор температур, который останавливает подачу воды, если температура опускается ниже нуля.
