Принцип работы датчика дождя на автомобиле: что такое, как выбрать и установить, где находится?

Как работают датчики дождя в автомобиле

Автопроизводители потратили годы на то, чтобы усовершенствовать стеклоочистители, которые знают точный момент, когда им необходимо включиться и с какой именно скоростью им необходимо работать.

Принцип работы датчиков дождя автомобиля
Датчик дождя приводит в движение стеклоочистители автомобиля , когда на улице начинает капать ненастная погода. При этом он регулирует скорость дворников, в зависимости от того, идет ли на улице ливень или накапывает мелкий дождик. Но так было не всегда.

История функции автоматической работы дворников

Первые попытки создать устройство в автомобиле распознающее непогоду на улице, начаты в 1970 году компанией Citroёn в модели SM. В SM работала функция автодождя с прерывистыми задержками и питалась за счет электрического тока моторчика стеклоочистителей. По мокрой поверхности лезвия дворников скользят свободнее, тратя меньше энергии, встречая меньше сопротивления. Полагаясь на этот косвенный признак, система определяла выпадают ли на машину осадки. При включённой опции «Датчик дождя», каждые 10 минут производился контрольный запуск дворников. Если дворники скользили по поверхности лобового стекла, не получая положенного сопротивления, система понимала, что идет дождь и запускала стеклоочистители, пока сопротивление при трении по стеклу не восстанавливалось. Погрешность определения ненастной погоды, при таком механизме была велика. Citroёn SM был дорогой моделью и относительно редким автомобилем, поэтому попытки совершенствования автоматических стеклоочистителей продолжались.

Успех компании GM в борьбе за автоматическое распознавание непогоды

Buick, или по крайней мере General Motors, стали прародителями системы автоматического включения дворников автомобиля в том виде, в котором она работает сейчас. В 1996 году Cadillac STS, Cadillac Eldorado, и Cadillac DeVille оборудованы датчиками дождя Rainsense, первой системой, чувствовавшей, когда начинали выпадать осадки и пора включать дворники. Месяцы спустя, в 1997 году, система появилась в Buick. Принцип работы устройства не изменился до сегодняшнего дня. В Rainsense осадки обнаруживал модуль, установленный на внутренней стороне лобового стекла, позади зеркала заднего обзора. Этот модуль содержит восемь светодиодов и набор световых коллекторов. Когда погода сухая, светодиоды отражают свет от лобового стекла в коллекторы. Но когда капля приземляется в передней части модуля, свет преломляется и устройство дает отмашку щеткам стеклоочистителя.
Заметим, что в ранних версиях Rainsense для ее работы требовалось участие водителя. Минусы технологии GM в том, что в условиях легкого тумана или моросящего дождя, датчики не всегда реагировали.

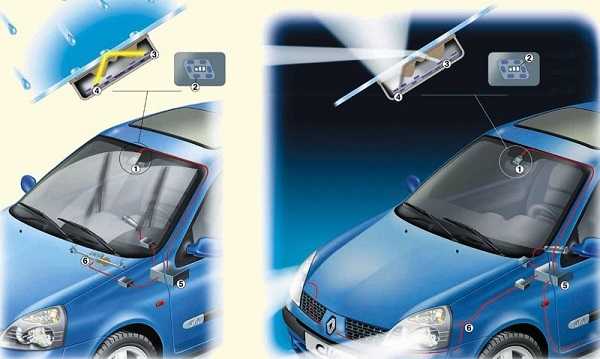

С 1996 года принцип распознавания дождя Rainsense не изменился, но с появлением компьютерных технологий и сверхчувствительных датчиков, улучшился. Подробности на схеме.

Чьи датчики дождя лучше?

Датчики дождя компании GM — лидеры своего направления. К примеру, работа систем распознавания дождя BMW нестабильна. Редколлегия Zap-Online. ru проводила тест – драйв BMW 523 2014 года и опробован датчики дождя автомобиля, который показали не четкую работу. Лобовое стекло, при включенной функции автоматических стеклоочистителей, могло до 30 секунд оставаться не смытым от капель, которые мешали обзору водителя.

Как работает датчик дождя в автомобиле, зачем нужен и где находится

Одна из опций, которая устанавливалась раньше только на дорогих машинах – датчик дождя, стала вполне доступна и для авто бюджетного уровня. Однако порой по нему возникает множество вопросов, так что вполне резонно спросить – а как он работает?

Содержание

1. Зачем нужен подобный прибор
2. Как устроен датчик дождя?
3. Недостатки

Зачем нужен подобный прибор

Прежде чем разбираться с работой подобного устройства, давайте попытаемся понять, зачем нужен, и по сути дела, что это такое? Самим названием предопределено назначение такого изделия – установить факт дождя. Хотя задачи, которые выполняет автомобильный датчик дождя и света, гораздо шире описанных.

Среди них стоит отметить:

• установление факта начала дождя, а также снега;
• определение степени загрязнения лобового стекла;
• автоматическое включение дворников при осадках и задание режимов их работы в зависимости от интенсивности непогоды;
• включение световых приборов при низком уровне освещенности (касается датчика света).

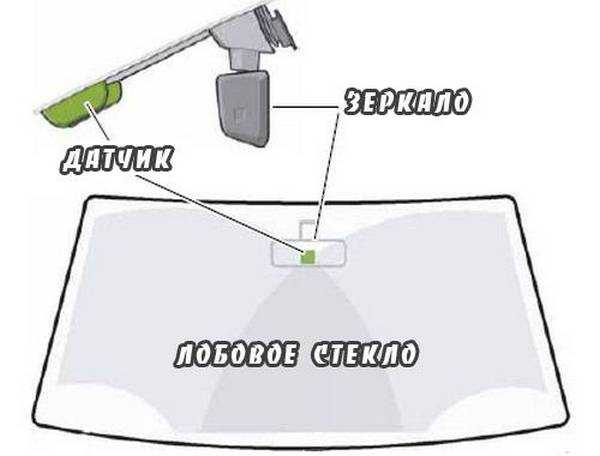

Его установка производится за зеркалом заднего вида, например так, как показано на фото:

Разобравшись с тем, что делает датчик дождя и света, необходимо ответить на вопрос – а зачем все это нужно? Ответ вполне очевиден – для повышения безопасности движения. Подобное устройство, по замыслам разработчиков, должно избавить водителя от лишних операций (включение/выключение дворников), отвлекающих его от управления автомобилем, а также автоматически обеспечить отличную видимость на дороге при любых условиях.

Как устроен датчик дождя?

Принцип работы датчика дождя основан на сравнении оптических свойств лобового стекла при разных атмосферных условиях, точнее – на различиях в отражении инфракрасного луча чистой и увлажненной или загрязненной поверхностью стекла.

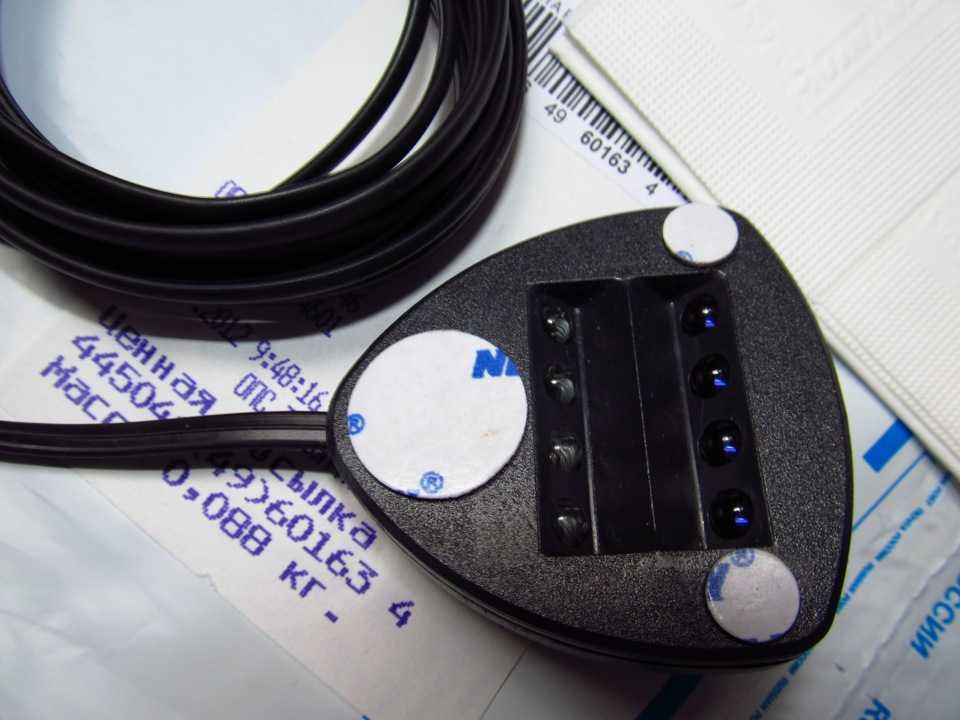

Все достаточно просто – в его состав входят излучающий и принимающий инфракрасные светодиоды. Устройство и работу подобного изделия поможет понять фото:

Это изделие находится на лобовом стекле с внутренней его стороны. От излучающего светодиода инфракрасное излучение попадает на наружную поверхность, отражается от нее и улавливается фотодиодом. Уровень отраженного сигнала зависит от состояния наружной поверхности стекла, от чистого стекла сигнал будет один, от грязного – другой, от мокрого – третий. По величине этого сигнала блок управления определяет необходимость включения дворников.

Как видно из приведенного описания, устроен подобный прибор достаточно просто, что предопределяет достаточно широкие возможности по его применению.

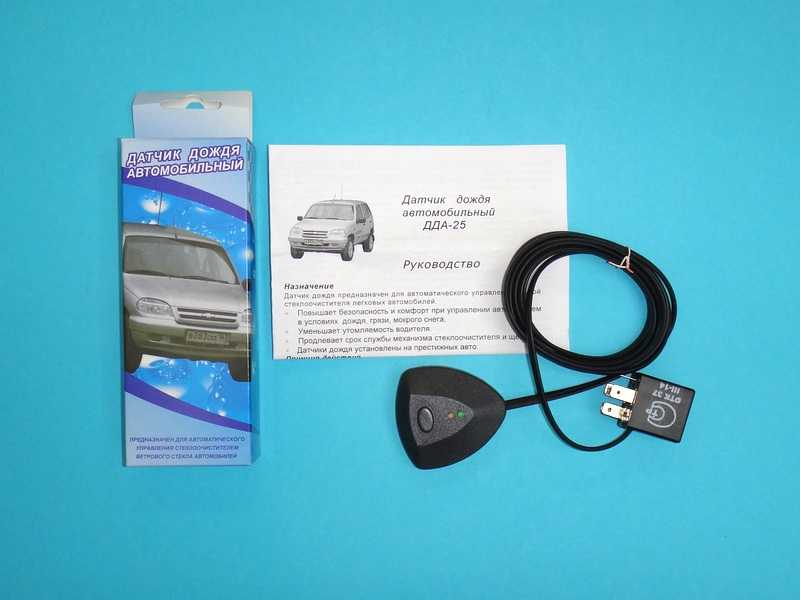

Как выглядит такое устройство, показано, например на фото:
Как видно из рисунка, в отдельном корпусе находится блок управления, связанный жгутом с реле, управляющим работой стеклоочистителя. Блок управления необходимо приклеить в зоне перекрытия щеток дворника.

При всей внешней привлекательности подобного изделия ему свойственны определенные недостатки, о которых нельзя не упомянуть. К ним необходимо отнести:

1. Несвоевременное срабатывание. Бывает, попадание единственной капли в зону действия датчика заставляет его включать дворники, хотя остальное стекло чистое и сухое. Возможна и обратная ситуация, когда вода или грязь от встречной машины заливает стекло со стороны водителя, но не достигает датчика, и стеклоочистители не включаются.
2. Включение дворников без включения омывателя стекла. Работа стеклоочистителей при попадании грязи на стекло приводит к тому, что грязь просто размазывается.
3. Чувствительность к качеству стекла. Малейшие неровности, трещины и сколы приводят к тому, что он перестает работать.
4. Запаздывание срабатывания. Оно может составлять в некоторых случаях до двух секунд, отчего создается впечатление, что не работает датчик дождя.
   Поэтому порой мало просто приклеить, необходимо привыкнуть к его наличию, преодолевая желание вручную включить дворники.

Проверить, как работает такое управление стеклоочистителем, просто. Необходимо только плеснуть водой в зону расположения датчика. К примеру, на видео показано, как проверить работу дворников.

Как работают спринклерные датчики дождя?

Вы, наверное, видели расточительную аварию, которая происходит, когда во время ливня работает автоматическая спринклерная система . Не поверите, такое случается довольно часто. Эта распространенная ошибка не только тратит воду, но и стоит вам денег, и ее можно решить с помощью простого исправления. Проблема в том, что люди настолько заняты, что часто забывают отключить систему, когда выпадают естественные осадки. Погода также может быстро меняться, в зависимости от вашего региона. Вас может не быть дома, чтобы отключить систему, когда быстро накатывает буря. Установив простой датчик дождя вам не нужно беспокоиться о ручном отключении системы. Вы можете экономить воду, сохраняя при этом красивую зеленую траву, поскольку передовые технологии автоматически управляют вашими разбрызгивателями. Прежде чем мы ответим на вопрос , как работают спринклерные датчики дождя? давайте сначала определим:

Что такое спринклерный датчик дождя?

Датчик дождя — это устройство, которое обменивается данными с таймером разбрызгивателя об уровне осадков. Если выпало достаточно дождя, то датчик сообщит таймеру не пропускать следующий цикл, чтобы ваши выдвижные разбрызгиватели не работают.

Итак, как работает датчик дождя?

Не все датчики дождя работают с одинаковыми механизмами. Вот краткое изложение различных типов:

Типы датчиков дождя

В зависимости от типа вашего двора, где вы живете и как часто идет дождь, вы захотите определить тип используемого датчика. Вот некоторые из различных датчиков дождя:

• Чаша для сбора осадков — Этот датчик предотвращает включение разбрызгивателей, когда чаша для сбора осадков наполняется до определенного уровня. Проблема, о которой следует помнить при работе с датчиком такого типа, — это ложное заполнение. Листья, мусор и даже насекомые или вредители могут заполнить емкость для сбора, что приведет к отключению разбрызгивателей. Они часто работают через беспроводную связь.
• Расширительный диск — Этот тип датчика дождя становится все более популярным. В этом конкретном датчике используется пробковый диск, который расширяется во время дождя для измерения уровня осадков. Затем реле давления используется для разрыва электрического соединения, которое заставляет спринклеры включаться и выключаться.

Что насчет датчиков замерзания?

Некоторые устройства представляют собой датчики дождя и заморозка «два в одном». То, как работает матовая технология, просто основано на температуре. Он получает показания и указывает таймеру, что слишком холодно, чтобы позволить воде течь в трубы и риск повреждения из-за замерзания и растрескивания.

Экономьте деньги и экономьте воду

Если на вашем участке установлена ​​спринклерная система, рекомендуется установить спринклерный датчик дождя. Это не только сэкономит вам деньги, но и сбережет воду. Датчик дождя идеально подходит для тех, кто часто бывает за городом, или для забывчивых людей, которые не забывают включать и выключать разбрызгиватели. Спринклерные датчики дождя — один из лучших способов обеспечить бесперебойную работу вашей системы орошения. Теперь вы можете поделиться этой статьей в социальных сетях, чтобы ваши друзья узнали, как работают спринклерные датчики дождя!

Если вы хотите трансформировать свою дождевальную систему, обратите внимание на WiFi-модуль Rain Bird LNK .

Помните, что вы можете купить все свои датчики дождя, таймеры для жилых помещений и многое другое для своей спринклерной системы у известных производителей, таких как Rain Bird , Toro , Orbit , Weathermatic и других.

Связанные ресурсы:
Планирование установки дождевальной системы
Подготовка дождевателей к зиме
Советы по уходу за газоном в конце лета
Контрольный список технического обслуживания разбрызгивателей
Когда поливать газон

Как работает датчик дождя в системе разбрызгивания?

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Как работает датчик дождя в системе орошения?

Вы когда-нибудь забывали проверить погоду перед тем, как уйти из дома, а сейчас идет дождь, а ваши разбрызгиватели должны включиться в любую секунду? В таких случаях вас может спасти простая установка датчика дождя. В этой статье мы расскажем, что такое датчик дождя и как датчик дождя работает в спринклерной системе.

Как работает датчик дождя в системе орошения?

Что такое датчик дождя?

Датчики дождя могут стать нашими друзьями, когда речь идет об экономии воды. Датчик дождя используется для обнаружения дождя, когда наступает сезон дождей, а также генерирует сигнал тревоги для вашего разбрызгивателя, что позволяет легко предупредить нас и сэкономить воду. Когда датчик обнаружит уровень осадков, сигнал тревоги будет отправлен в систему разбрызгивателя и сообщит таймеру, что определенный цикл разбрызгивателя будет пропущен из-за дождя, что позволяет экономить воду. Это очень удобная технология, которая идеально подходит для людей, у которых нет времени постоянно поливать газонные травы и растения.

Что содержит датчик дождя?

Датчик дождя выглядит как доска и имеет никелированные линии. Он также имеет свой собственный принцип сопротивления, который играет роль всякий раз, когда идет дождь. Этот сенсорный модуль также измеряет влажность с помощью аналоговых выходных контактов и подает цифровой сигнал на общий датчик. Он имеет сенсорный модуль хорошего качества, анти-проводимость и окисление. Следовательно, это делает датчики дождя эффективной технологией для использования.

Как вообще работает датчик дождя?

Помимо принципа сопротивления, датчик дождя также работает по принципу внутреннего отражения. Лучи инфракрасного света датчика расположены под углом 45 градусов в чистом месте. Когда идет дождь, мокрое стекло датчика спринклерной системы рассеивает свет. В результате меньшее количество света отражается обратно на датчик. Когда это происходит, датчик посылает сигнал разбрызгивателю, чтобы прервать цикл полива.

Типы датчиков дождя

Вот несколько датчиков дождя. Вы можете выбрать то, что удобно для вас в зависимости от того, где вы живете и как часто идет дождь.

1. Стакан для сбора осадков

Этот тип датчика дождя обычно блокирует спринклер от включения во время дождя и заполняет стакан до определенного уровня. Тем не менее, существуют риски с чашками для сбора осадков. Датчики этого типа вызывают ложную тревогу, когда чаша случайно наполняется каким-либо материалом, кроме дождевой воды. Датчик может принять мусор/грязь за ливень и пометить его как ливень, в результате чего спринклеры пропустят цикл. Чтобы избежать такой ситуации, убедитесь, что в чаше для сбора нет грязи или любых материалов, которые датчик может пометить как дождевую воду.

2. Расширительный диск

Расширительный диск датчика дождя использует пробковую чашу, которая расширяется во время дождя для измерения уровня осадков. Когда пробковая чаша расширяется, реле давления расширяется до тех пор, пока не достигнет определенного предела. Затем он разрывает электрическое соединение, что приводит к включению или выключению системы орошения.

Преимущества наличия датчика дождя

Если у вас во дворе есть спринклерная система, купите спринклерный датчик дождя!

Экономия воды

Представьте себе, что вы находитесь за городом и забыли выключить спринклерную систему. И вдруг пошел сильный ливень. Ваша спринклерная система будет продолжать работать, несмотря на ливень, и будет продолжать тратить больше воды. С датчиком дождя вам не придется беспокоиться о включении или выключении контроллера системы дождевания.

Экономит ваши деньги

Если ваш разбрызгиватель включен даже после дождя, ваш разбрызгиватель без необходимости потребляет воду для выполнения своей функции.
