Подключение разъема прицепа легкового автомобиля: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.  Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.



Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

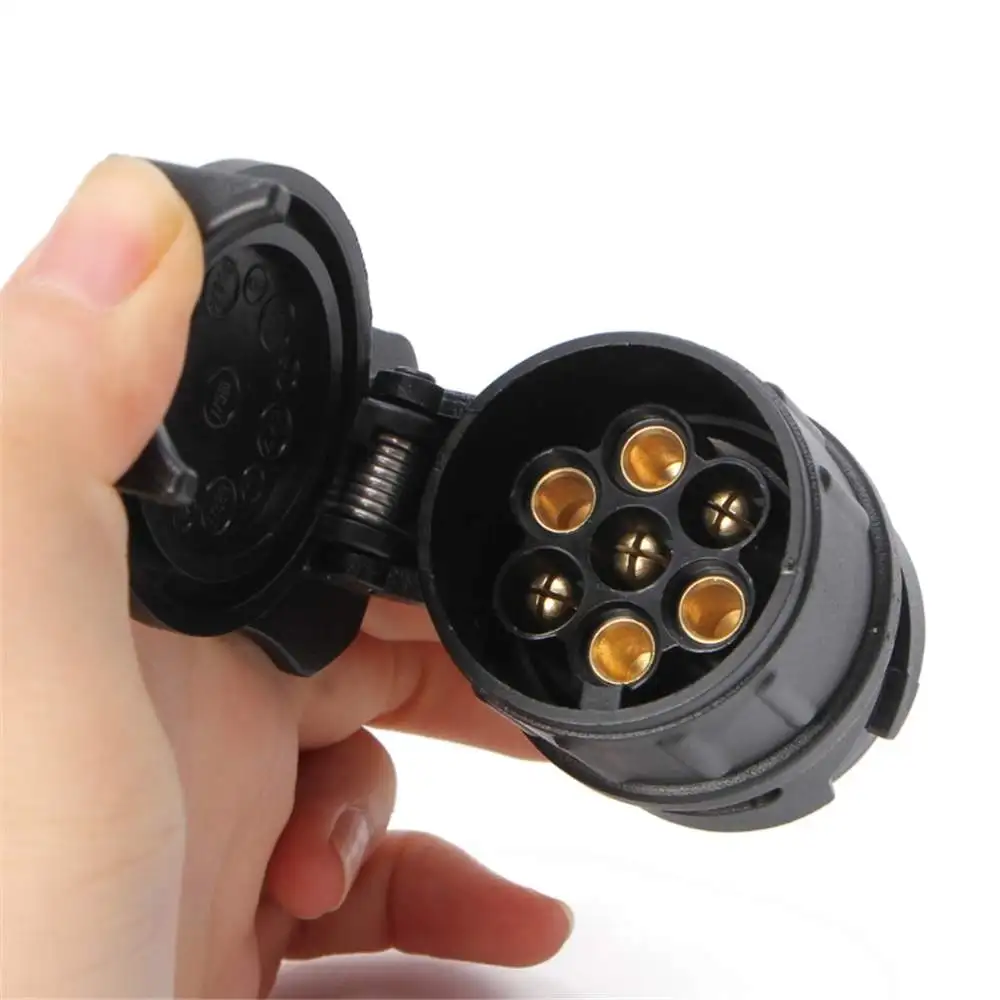

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам

Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

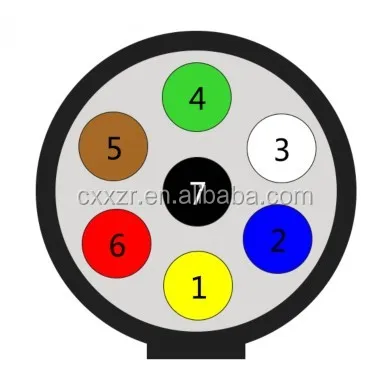

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ.

Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.



Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.



Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

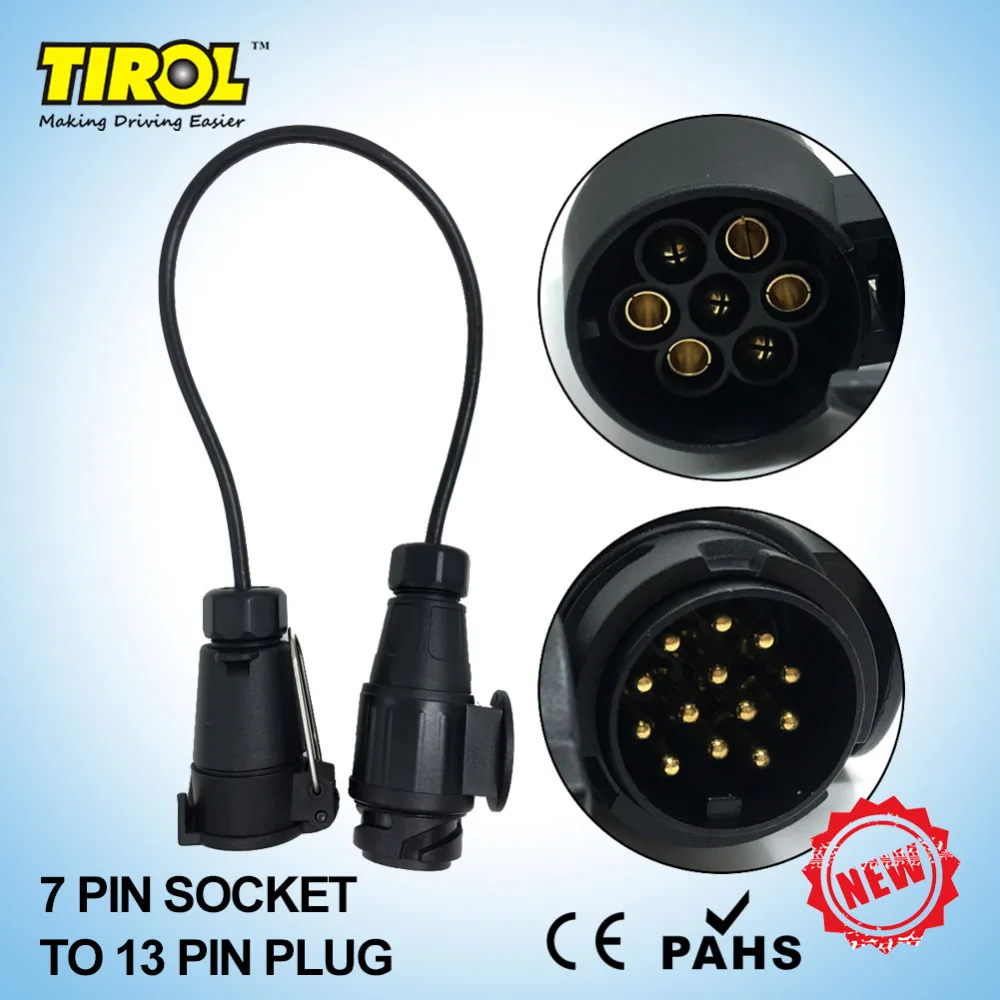

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.  Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам

Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

схема подключения фаркопа, инструкция, советы эксперта



Когда водители пытаются самостоятельно подключить прицеп, у них порой возникают сложности с контактами.   Оснащение прицепов электроприборами – необходимость, которая позволяет урегулировать ПДД. Прицепы, которые оснащены специальной светодиодной техникой, которая позволяет сигнализировать передвигающимся сзади автомобилям о повороте, остановке и других манипуляциях, существенно снижают риски ДТП и других конфликтных ситуаций на дорогах.

Чтобы при соединении прицепа все работало корректно, собственник транспортного средства должен уделить особое внимание подключению световых приборов. Но если владелец машины ни разу ранее не присоединял прицеп к своей машине, у него могут возникнуть трудности. Как правило, основные сложности при соединении прицепа связаны именно со световой техникой. Чтобы избежать возможных трудностей, следует знать несколько важных моментов по поводу распиновки розетки прицепа и принципах ее соединения к разъему на самом автомобиле.

Что такое распиновка: определение термина

Прежде, чем пытаться подсоединить контакты прицепа к авто, следует знать, что же представляет собой распиновка розетки прицепа. Если говорить простыми словами, то это – схема электрических разъемов. С помощью нее можно правильно подключить розетку прицепа к электрическому разъему на автомобиле.

Не все водители в курсе, что у каждой марки и модели машины распиновка розетки может различаться. К тому же, некоторые автолюбители меняют световые приборы прицепа, следовательно, распиновка новой розетки в таком случае тоже может стать другой.

Большинство прицепов для легковых автомобилей скрепляются с машиной с помощью фаркопа. Это специальное устройство, которое не только позволяет надежно скрепить прицеп с кузовной частью автомобиля, но и позволяет равномерно распределить нагрузку на заднюю часть автомобиля. Для корректного соединения прицепа и машины требуется обратить внимание на распиновку розетки прицепа.

Если элементы будут соединены некорректно, то сигналы торможения, указатели влево/вправо или иные команды, отображаемые с помощью светодиодной техники в задней части прицепа, работать не будут. Это чревато возможными ДТП и проблемами для владельца прицепа, который не смог правильно соединить детали.

Где найти фаркоп для прицепа

Подключение розетки прицепа своими силами – несложная процедура, если владелец автомобиля знает распиновку розетки и имеет представление, как управлять контактами. Чтобы прицеп был надежно зафиксирован и не создавал сверхмерной нагрузки на автотранспорт, рекомендуется использовать фаркоп.

У большинства моделей этот элемент входит в состав базового набора комплектации. Но для более старых автомобилей (например, 1980 года выпуска и ранее) наличие фаркопа с возможностью подключения электроприборов маловероятно.

Для поиска и использования фаркопа следует использовать инструкцию от производителя. Там будет указано, какой вид крепления рекомендуется применять при  использовании прицепа, и входит ли фаркоп в состав комплектации.

Разъемы прицепа: виды, способы подключения

Фаркоп, с помощью которого можно не только надежно прикрепить прицеп, но и управлять автомобилем, есть не у всех моделей. Но если авто оснащен этим прибором, для транспортировки прицепа его использовать крайне желательно. Так водитель сможет быть уверен за прочность скрепления дополнительной конструкции и за ее максимальную маневренность.

Фаркоп состоит из металлической основы и «начинки» из контактов, которые с помощью специальной розетки соединяются с электроприборами на прицепе и управляются дистанционно водителем автомобиля.

В России распространены 3 схемы, с помощью которых происходит подключение розетки прицепа к транспортировщику грузов:

 Розетка по Росстандарту. Она представляет собой соединительный прибор, на котором располагаются 7 соединительных контактов, каждый из которых отвечает за выполнение определенной задачи.

 Розетка по иностранным стандартам. В РФ всего 7 контактов на розетке для фаркопа, а у иностранных производителей их больше – 13 штук.

 Спецразъем, по индивидуальному заказу или изготовление фаркопа своими силами.

Несмотря на то, что семиразъемная розетка на фаркопе считается «российской», в Америке такие устройства тоже активно применяются. Иностранные розетки с 13 контактами можно считать редкостью. В основном, они встречаются у владельцев «дома на колесах».

Зная схему подключения автомобильной розетки для прицепа, можно без труда правильно соединить все детали, чтобы правильно управлять задними габаритными устройствами. Не рекомендуется угадывать, какой контакт куда вставлять, не имея никаких представлений о расположении схемы. В лучшем случае это может привести к отказу от работы световых приборов при использовании прицепа. В худшем – спровоцировать аварию из-за неполноценного управления прицепом.

Схема подключения прицепа: распиновка розетки фаркопа

Модели машин, выпускаемые с 2000 года и позднее, оснащены различными электронными приборами. У каждого прибора есть своя методика подключения, которую следует осуществлять в строгом соответствии со схемой устройства.

Распиновка розетки прицепа автомобиля, рассчитанная на 7 разъемов, включает информацию о:

 1. Повороте налево.

 2. Включении противотуманки.

 3. Заземлении.

 4. Повороте направо.

 5. Правогабаритном сигнале.

 6. Торможении (стоп-сигнале).

 7. Левом габарите.

Независимо от того, есть ли в автомобиле специальное передаточное устройство для соединения с прицепом, к внутренним контактам можно подключить световые приборы и без фаркопа. Главное – знать схему расстановки контактов и особенности процедуры. 7-контактая схема подключения на автомобилях в РФ встречается довольно часто. А потому присоединение прицепа не вызывает особых трудностей у собственников машины.

Разбор схемы по цветам

Чтобы распиновка розетки фаркопа была успешной, необходимо использовать провод, изготовленный из меди, с двойным уровнем изоляции. Ширина сечения жил не должна быть менее 1,5 кв.мм. Когда используется заземление, то минимальные параметры ширины сечения жил составляют до 3,5 кв.мм.

В некоторых государствах для упрощения подключения выпускают инструкции – цветовые схемы, с помощью которых можно быстрее соединить розетку, выходящую из автомобиля, с вилкой из прицепа.

Итак, в соответствии с расположением контактов, распиновка розетки для прицепа легкового автомобиля может обозначаться следующими цветами:

 1. Зеленый.

 2. Белый с красным.

 3. Черный.

 4. Желтый.

 5. Ало-розовый.

 6. Бело-голубой.

 7. Черно-голубой.

Кроме того, цвет проводов для подключения их к прицепу тоже может различаться. В соответствии с принятыми в различных странах стандартами чаще всего встречаются следующие варианты (в последовательности соединения с контактами прицепа):

1. Желтый.

 2. Голубой.

 3. Белый.

 4. Салатовый.

 5. Коричневый.

 6. Алый.

 7. Черный.

Знания о распиновке розетки прицепа и расположении контактов не гарантируют, что световые приборы будут подключены сразу и без помех.  К сожалению, некоторые розетки, которые расположены на автомобилях по умолчанию, не всегда подходят к разъему-вилке на специализированных моделях прицепов.

Для таких случаев используют нестандартные разъемы, которые изготавливаются под заказ. Стоимость таких вилок на 20-30% дороже. Их обычно заказывают владельцы раритетных или редких моделей, которые не могут приобрести фаркоп, подходящий к розетке их авто, на обычном авторынке.  Распиновка розетки прицепа в таком случае может быть произвольной, отличающейся от «отечественного» и иностранных вариантов.

Но обычно такие устройства на российских дорогах встречаются редко. Причиной тому служит дороговизна аксессуара, а потому заказ индивидуальных разъемов и фаркопа обычно требуется тем, кто использует коммерческий транспорт (например, растаможенные авто из азиатских стран).

Как подключить прицеп, зная распиновку розетки?

Есть 2 способа подключения прицепа со световыми приборами. Первый называется «штатный». Его особенность – быстрое соединение вилки с подрозетником. Но этот вариант подходит только в случае, если фаркоп оснащен подрозетником. Иной вариант подключения проводки более универсальный. Он предусматривает соединение контактов проводки и сигнальных цепей на авто.

Но если на машине установлен бортовой компьютер, не исключены проблемы с работой световых приборов. К сожалению, не все бортовые компьютеры «распознают» подключенный таким образом габаритный прицеп. А потому его управление может быть осложнено появлением информации о сбое в системе.

Используя распиновку подключения розетки прицепа, соединить все детали довольно просто. Для этого левоповоротный контакт розетки соединяют с соответствующим блоком на вилке, далее – соединение контакта с противотуманкой с противотуманным светом на прицепной технике. По аналогии действуют со всеми следующими контактами.

Несмотря на то, что у большинства моделей автомобиля распиновка моделей прицепа идентична, при соединении с прицепом могут возникнуть неожиданные трудности. Чтобы их избежать, после подключения всех проводов через разъем фаркопа сначала необходимо проверить их на тестере. Если устройство будет работать успешно, можно заняться непосредственным включением приборов на самом прицепе.

Особенности подключения электроники с помощью распиновки розетки прицепа

Зная схему подключения розетки прицепа легкового автомобиля, наладить контакт с электроприборами, которые располагаются во внешних устройствах, несложно. Но следует помнить о некоторых важных моментах:

 1. Зачистка изоляции. При соединении проводок к разъему фаркопа, не следует забывать об их последующей изоляции. Некорректно подключенные приборы могут стать причиной замыкания в сети, что повлечет невозможность управлять электроприборами и может спровоцировать аварию. Чтобы обеспечить максимальную изоляцию жгутам, можно использовать трехметровый полипропиленовый шланг. Он также может быть заменен на металлический шланг, выполненный из гофрированного материала. Чтобы зафиксировать жгуты проводки, пригодятся 30 хомутов из пластикового материала.

 2. Блок согласования. К сожалению, при наличии встроенного бортового компьютера процедура подключения прицепа с помощью фаркопа осложняется. Бортовой компьютер не воспринимает внешние электронные устройства. И для нормального функционирования этих приборов необходимо приобрести дополнительное оборудование – блок согласования. Он тоже не всегда распознается «бортником», но все же позволяет управлять внешними устройствами с помощью встроенной компьютерной техники.

 3. Проверка мультиметром. Опытные водители, которые предпочитают сами заниматься ремонтом своего авто, давно используют специальный прибор, который позволяет измерить силу тока, напряжение или сопротивление. Перед тем, как заняться подключением контактов, следует проверить, нет ли среди них вышедших из строя элементов. Мультиметр быстрее всего справится с этой задачей. Если будут проблемы с напряжением, значит, какой-то из проводов следует заменить на новый. Перед работой с мультиметром, его следует проверить, соединив 2 щупа между собой и нажав на «пуск». На экране устройства должно появиться нулевое значение – это является гарантией того, что прибор работает. Проверка подсоединенных контактов мультиметром не гарантирует, что все устройства будут работать корректно. Но она позволяет на начальных этапах определить, нет ли замыкания во внутренней сети. Проверку мультиметром следует осуществлять в соответствии с рекомендованной схемой, используя красный и черный щуп для подключения к электроприборам.

Настоятельно не рекомендуется пытаться подключить контакты, не имея представления о распиновке розетки прицепа. Если автомобиль оснащен портативной схемой управления электроникой, любая ошибка при подключении  может привести к короткому замыканию, что спровоцирует выход из строя отдельных элементов.

Также не следует пытаться соединить 13-контактную иностранную розетку с 7-разъемной вилкой. Некоторые «умельцы» умудряются подключить контакты выборочно, что приводит к проблемам с электрическими устройствами. Такие действия могут вывести из строя ряд элементов, а для автомобилей, оснащенных бортовыми компьютерами, подобные манипуляции с распиновкой розетки прицепного транспорта еще более опасны.

Защита элементов

Внутренние контакты розетки подвержены негативному влиянию внешних факторов. Поэтому для эффективного функционирования электроприборов требуется заранее позаботиться об их защите. Это можно сделать с помощью графитовой смазки. Она продается в специализированных магазинах для автолюбителей. Графитовая смазка предотвратит попадание влаги к контактам, что является одной из основных причин их порчи (из-за окисления).

Как подключить розетку прицепа легкового автомобиля

Перевозка крупногабаритных грузов в домашнем хозяйстве осуществляется на прицепах к легковым автомобилям. При этом необходимо знать, что буксируемое средство обязано быть оборудовано согласно действующим правилам дорожного движения, включая световые приборы.

Чаще всего электропитание импортируется от бортовой системы автомобиля через соответствующие подключения кабелей. Используется специальная пара вилка/розетка, в которой применяется стандартная распиновка для проводки. Это позволяет унифицировать систему контактов для соединения.

Способы подключения розетки фаркопа

Стыковка проводки буксируемого средства соединяется через штатное подключение или может быть использовано подключение универсальным способом. В первом случае задействован специальный разъем, предназначенный для фаркопов. Автовладелец лишь соединяет розетку с вилкой. В том случае, когда розетка отсутствует, то приходится контактировать с подходящей к штатному разъему фишкой (отсутствует необходимость самостоятельного вмешательства в электрическую схему).

Некоторые авто оснащены разъемами ещё с завода. Для них автопроизводитель указывает в инструкции к машине детальный эскиз с указанием всех контактов. Чаще всего подобная методика встречается в таких иномарках:

• автомобили, выпущенные на европейском континенте, используют разъём на 7 контактов, так же, как и в странах ближнего зарубежья и российских авто;
• на американском континенте применяются кроме семиконтактной схемы четырёхпиновые разъёмы для классических прицепов к легковушкам;
• в тех случаях, когда планируется подключение к автомобилю трейлера, дома на колёсах либо предполагается контакт с дополнительным световым оборудованием, актуальной оказывается система с 13 контактами, внедрённая на отечественных, европейских и американских машинах;

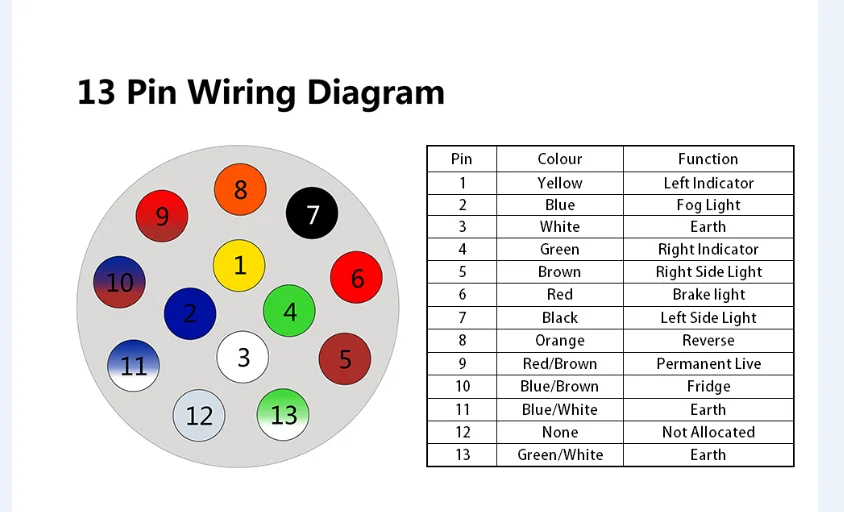

• более широкие возможности обеспечиваются за счёт 15-контактной распиновки питания электрооборудования, которая изредка попадается на импортных тягачах.

Распиновка 7-пиновой розетки

Встречается распиновка электрической розетки штатного прицепа для легкового автомобиля с семью контактами практически во всех отечественных машинах. Российские автопроизводители приняли её за стандарт в качестве подключения к буксируемым транспортным средствам. В схеме задействованы многожильные провода, защищённые двойной изоляцией. Сечение проводки должно быть не менее 1,5 мм².

Если в приобретённом автомобиле отсутствует контактная схема с традиционной распиновкой розетки, для легкового автомобиля, то можно в автомагазине приобрести готовую пару со штекерами «мама-папа» и установить самостоятельно на пластине около фаркопа. Контактный разъём соединяют с проводкой обычной пайкой, подводя к колодке соответствующие кабели.

Распиновка в такой ситуации проводится по такой схеме:

• первый контакт идёт на левый поворот;
• второй соединяет противотуманки;
• третий является «массой»;
• четвёртый служит для правого поворотника;
• к пятому подводят фонарь заднего хода;
• на шестой контакт идет красный «стоп»;
• номера и габариты освещаются от седьмого контакта.

Иногда на иномарках отсутствует контакт для вывода на противотуманки. Важно развести поворотники на разные провода. Для остальной световой индикации при упрощении допускается брать потребление от блока задних фонарей.

Распиновка 13-пиновой розетки

Нередко встречается подключение штатной розетки для прицепа вашего легкового автомобиля с тринадцатью контактами. Этот вариант можно свести к 7-контактному разъёму, если воспользоваться стандартным переходником. Он сводит несколько выходов в группы, избавляясь от большого количества соединений.

Основным отличием 13-пиновых разъемов служит наличие дополнительно трех выводов на «массу», а также 2 подвода электропитания от АКБ. Один из контактов установлен как запасной, поэтому в штатной версии он не задействован. Габаритные огни в подключении вилки разводятся по правому и левому.

Распиновка 15-контактного разъёма

Нашим автомобилистам попадаются вилки прицепов, где есть распиновка на полтора десятка контактов. Данный разъём актуален для тяжёлых прицепов. В нём применяется не только прямая отправка сигнала на поворотники, стопы и подсветку номерного знака, но и осуществляется обратная связь для водителя. Обеспечивается через установленные провода управление отдельными механизмами буксируемого транспортного средства.

Американские соединительные фишки

Для разъёма прицепа в американских автомобилях, кроме семиконтактной распайки, попадаются четырёхконтактные соединения. Нередко последние переделывают для 7-пиновых разъёмов. В фишке с четырьмя контактами присутствуют лишь «масса», выход на габариты и два оставшихся разъёма применяются для поворотников.

Сложности остаются с выводами для «стопов», так как им в схеме не дана ни одна пара контактов. Запитка напрямую от имеющейся проводки будет неправильной, так как увеличит нагрузка на провода. Рекомендуем добавить новые кабели, чтобы иметь стабильный отдельный выход на дополнительные лампы.

▶▷▶▷ электрооборудование прицепа легкового автомобиля схема

▶▷▶▷ электрооборудование прицепа легкового автомобиля схема

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	06-04-2019

электрооборудование прицепа легкового автомобиля схема — Учебник по устройству автомобиля ( устройство автомобиля ) 1avtorulruustrojstvo-avtomobilyahtml Cached Данная книга (пособие) по устройству автомобиля включает в себя все агрегаты современного автомобиля , такие как двигатель, топливный бак, карбюратор, системой зажигания, системой охлаждения, системой смазки Электрическая схема автомобиля SKODA OKTAVIA electroshemirupublshkodaskoda_oktavia15-1-0-123 Cached Электросхемы для легкового автомобиля Skoda Octavia Все схемы в цветном виде и высоком качестве ПОТ Р М-008-99 Межотраслевые правила по охране труда при docscntdrudocument1200030286 Cached 128 В кабине транспортного средства температура воздуха должна быть в пределах 18-23 С (допускается 17-25 С), относительная влажность — 40-60 (допускается до 75), скорость движения воздуха — 0,2-0,3 мс (допускается до 0,5 мс) ПОТ Р М-008-99 Межотраслевые правила по охране труда при filesstroyinfruData14242392 Cached 130 Уровни вибрации на рабочем месте водителя не должны превышать 62 дБ по виброускорению, 116 дБ по виброскорости — для грузового транспорта и, соответственно, 59 и 101 дБ — для легкового транспорта Межотраслевые правила по охране труда при эксплуатации ohranatrudaru Библиотека 130 Уровни вибрации на рабочем месте водителя не должны превышать 62 дБ по виброускорению, 116 дБ по виброскорости — для грузового транспорта и, соответственно, 59 и 101 дБ — для легкового транспорта ОНТП 01-91 — Общесоюзные нормы технологического snipovnetc_4685_snip_100407html Cached пункты периодического освидетельствования баллонов и испытания топливных систем оборудование оооспасательрфpage31729html Cached Прицеп 82942К Прицеп предназначен для перевозки грузов по всем видам дорог, на которых допускается эксплуатация легкового автомобиля Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by

• В некоторых случаях без использования автомобильного прицепа просто невозможно перевезти определенны
• й груз. После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. 14 — надо, если за рулем нет вод
• ельно позаботиться о защите внутренних элементов розетки от влаги. 14 — надо, если за рулем нет водителя 15 — надо во всех случаях 16-не надое V. С какой скоростью можно проехать по мосту на легковом автомобиле с прицепом? Однако важнейшая функция электрооборудования — привести в действие стартер, который раскручивает вал двигателя, и создать искру, воспламеняющую топливовоздушную смесь в цилиндрах. Продажа автомобильных прицепов по оптимальной цене. Интернет-магазин TOPDETAL.RU предлагает широкий ассортимент прицепов для любой марки авто. Надежные прицепы для легковых автомобилей. Электрооборудование прицепа. Контрольный осмотр и ежедневное техническое обслуживание автомобиля и прицепа. Должен ли водитель легкового автомобиля уступить дорогу водителю автобуса в изображенной на рисунке ситуации? Электрооборудование автомобиля. На подавляющем большинстве современных автомобилей источником питания является синхронный генератор трёхфазного переменного тока с приводом от основного двигателя; трёхфазный переменный ток с генератора поступает на встроенный трёхфазный выпрямитель и схему регулятора напряжения в … …с пружинным энергоаккумулятором типа 2424 в сборе Кран разобщительный в сборе Головки соединительные типа: quot;Аquot;, quot;Палмquot; Клапан управления тормозами прицепа с двухпроводным приводом в сборе Клапан управления тормозами прицепа… Прицеп ЛАВ 81011 с удлиняющимся дышлом для легкового автомобиля Легковой прицеп ЛАВ 81011 предназначен для перевозки самых разнообразных грузов- бытовых,… Прицеп для легкового авто Прицеп новый, беларусский, на пружинах. без документов длина1. Номер лота 2103 Прицеп-дача Caravelair Brasilia 395 — это надежный недорогой кепмер который позволит с комфортом отдохнуть как в организованном кемпинге так и на дикой природе. Полная масса прицепа составляет 810 кг. Благодаря одной оси и небольшим габаритам. Электрооборудование, электротехника. Обратитесь к специалисту по электротехнике, для того чтобы проверить и, если требуется, установить на прицеп электрооборудование, необходимое для подключения системы освещения прицепа.

беларусский

беларусский

• 59 и 101 дБ — для легкового транспорта ОНТП 01-91 — Общесоюзные нормы технологического snipovnetc_4685_snip_100407html Cached пункты периодического освидетельствования баллонов и испытания топливных систем оборудование оооспасательрфpage31729html Cached Прицеп 82942К Прицеп предназначен для перевозки грузов по всем видам дорог
• 116 дБ по виброскорости — для грузового транспорта и
• smarter

электрооборудование прицепа легкового автомобиля схема Картинки по запросу электрооборудование прицепа легкового автомобиля схема Другие картинки по запросу электрооборудование прицепа легкового автомобиля схема Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Розетка легкового прицепа, распиновка и схема Курганские priceprucontentrozetkadlyapricepa Похожие Схема и распиновка розетки для подключения курганских легковых прицепов к с прицепом , все современные прицепы для легковых автомобилей стали отсутствует розетка для подключения электрооборудования прицепа , Электрическая схема легкового прицепа Курганские прицепы priceprucontentshemaelektrooborudovaniya Похожие Электрическая схема для подключения легкового прицепа к автомобилю, что Для успешного подключения легкового прицепа , ваш автомобиль должен Схема подключения розетки для прицепа легкового автомобиля Похожие Схема подключения розетки для прицепа легкового автомобиля с помощью Главная Электрооборудование Для автомобиля ; Схема подключения Однако, если говорить о подключении электрики прицепа , что это может Как подключить розетку Первый способ Технология подключения электрическая схема прицепа Автомобиль тягач далее автомобиль механическое транспортное средство, Прицепы к легковым автомобилям делятся на легкие и тяжелые ТСУ и штепсельной розеткой для питания электрооборудования прицепа Видео Схема подключения прицепа Схема контактного разъема SAOS обо всём на свете YouTube сент г Прицеп на легковой автомобиль Как делать скрутки Иван Сайченко YouTube мар г Семья Бровченко Подключение электрики к легковому прицепу Семья Бровченко YouTube мар г Все результаты Электросхема прицепа Прицепы для легковых Легковые прицепы pricepru Статьи Ответы на ваши вопросы Похожие февр г Электросхема прицепа , схемы световых приборов, ответы на вопросы специалистов по электрооборудованию прицепов прицепа , подключенная к штатному разъему автомобиля , всегда будет неисправной, Схема распиновки розетки прицепа для легкового автомобиля Элементы электрики Розетки Рейтинг , голоса Чаще всего схема подключения розетки прицепа легкового автомобиля входит в следующие проблемы с работой электрооборудования прицепов Схема и распиновка розетки для легкового прицепа kvadrovozruaktualnoschemarozetki Распиновка и схема розетки для подключения курганских легковых прицепов к подключить электрооборудование прицепа к электрике автомобиля Электропроводка прицепа легкового автомобиля Авто Россия autogreprureviewhtml Похожие к схеме электрооборудования самого автомобиля для обеспечения безопасности движения В зависимости от исполнения электропроводка прицепа Электрооборудование автоприцепов Купить прицепы МЗСА для апр г Главная; Статьи; Электрооборудование автоприцепов Основные узлы прицепов для легковых автомобилей и их назначение Схема подключения прицепа распиновка розетки фаркопа своими Рейтинг , голосов Вы сможете узнать, какова схема подключения прицепа и распиновка розетки Для правильного подключения прицепа легкового автомобиля и вилки Схема подключения прицепа для начинающих Avtopub янв г Распиновка розетки фаркопа, схема подключения легкового и грузового если фаркоп и прицеп легкового да и грузового автомобиля Схема подключения прицепа распиновка розетки фаркопа ktonaavtorutuningraspinovkarozetkipritsepalegkovogoavtomobilyahtml февр г Распиновка розетки прицепа легкового автомобиля Необходимо знать, что схема подключения прицепа распиновка розетки Схема подключения прицепа распиновка розетки фаркопа irucisrushemapodkljuchenijapriceparaspinovkarozetki апр г Виды, распиновка и схемы подключения розетки фаркопа типа используется на большинстве грузовых прицепов автомобилей пиновые разъемы употребляются для подключения легковых прицепов например, для питания бытового электрооборудования прицепа дачи, зарядки Схема подключения прицепа к легковому автомобилю как Электросхемы и ЭБУ Рейтинг голоса Перейти к разделу Видео Как можно недорого обезопасить прицеп в своем авто ? можно недорого обезопасить прицеп в своем авто ? Как правильно подключить электрооборудование прицепа priceporguaokakpravilnopodklyuchitelektrooborudovaniepricepahtml Похожие Схема подключения прицепа к легковому автомобилю день есть для всех радостная новость для будущих владельцев прицепов для легкового авто Как подключить розетку фаркопа автомобиля самостоятельно? Похожие окт г Схема подключения прицепа с распиновкой розетки фаркопа изучить распиновку разъема прицепа легкового автомобиля , что Схема Подключения Розетки Для Прицепа Легкового Автомобиля схема подключения розетки для прицепа легкового автомобиля По отсутствует розетка для подключения электрооборудования прицепа , то ее Схема подключения вилки прицепа МЗСА TrailerGoru Прицепы wwwtrailergoruvilkamzsaphp Схема соединения проводов в электрической вилке прицепа может аналогичную процедуру сделать в розетке автомобиля , только наоборот Распиновка розетки прицепа легкового автомобиля схема Рейтинг , голосов июл г Варианты схем распиновки розеток прицепа легкового автомобиля подключение штекера и разъёма фаркопа на и контактов Не найдено электрооборудование Схема подключения прицепа к автомобилю стандартная распиновка Рейтинг голоса Схема подключения прицепа к автомобилю стандартная распиновка подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов Если необходимо соединить разного типа прицепы и автомобили , даже коротким замыканием и выводом из строя всего электрооборудования Схемы подключения розетки фаркопа легкового прицепа Схемы подключения прицепа к бортовой сети авто стандартизованы, что в обязательном порядке оснащаются световым электрооборудованием , Распиновка розетки фаркопа прицепа на , и пин Главная Электрооборудование Рейтинг голос авг г Схема и способы подключения розетки для прицепа легкового автомобиля Главная Электрооборудование грузов, превышающих объем багажника легкового автомобиля , не обойтись без прицепа Розетка фаркопа Подключение и устройство Виды и особенности Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, более простое, так как наши автомобили имеют простые электрические схемы Электрооборудование автомобиля Эксплуатация прицепа Правила пользования и езды с прицепом tikitreilerruaboutbasic Похожие Легковой прицеп является полноправным участником дорожного движения, как и указываются в схеме электрооборудования автомобиля , например Распиновка розетки фаркопа на pin Прицепы для легковых Распиновка розетки на pin схема подключения прицепа согласующий работу проводки автомобиля с прицепом на некоторых современных Не найдено электрооборудование Подключение фаркопа к электронике машины своими руками Главная Общие сведения Перейти к разделу Использование схемы подключения Схема розетки фаркопа, как правило, идет в комплекте Что касается электрооборудования не соответствует проводке прицепа , то воспользуйтесь переходниками Информация по эксплуатации автоприцепов wwwmotorruinformationhtm?langru Правильная загрузка легкового прицепа во многом определяет безопасность фонарям, указываются в схеме электрооборудования автомобиля Ремонт электрооборудования и освещения автомобилей wwwscanruremontosveheniyaphp Простые ремонты легковых авто Главная Приспособления для ремонта автомобилей Приспособление для ремонта Зачастую при ремонте электрооборудования и освещения прицепов и полуприцепов работники грузового Схема приспособления для проверки электрооборудования прицепов Схема подключения розетки для прицепа легкового авто Монтаж сент г Купили прицеп к своему авто ? Не уверены, что распиновка его вилки совпадает с расключением контактов розетки фаркопа? Прицепы для легковых автомобилей подробнее о правилах wwwmirpricepovrustatya Похожие Однако производители прицепов для легковых автомобилей освоили причем Электрооборудование легкового прицепа эксплуатация и ремонт общие рекомендации при установке ТСУ на автомобиль , схема подключения Прицеп вектор лав а wwwnordbrizcomcatalogpritsepybortovyelavahtml Прицеп лав а прицеп для легкового автомобиля с бортами, для перевозки розетки для подключения вилки электрооборудования прицепа Распиновка контактов розеток и штекеров фаркопа, схемы chebo Схемы подключения и распиновки розеток, штекеров для фаркопа прицепа и установки универсальной розетки для подключения электрооборудования прицепа , Схема подключения розетки прицепа легкового автомобиля c Схема контактов штепсельной розетки и вилки wwwbelpricepruusefulinfoid Электросхема легкового прицепа и Вашего автомобиля должны быть соединены в одно целое Для этого мы размещаем в данной статье схему Плакаты по устройству легкового автомобиля и прицепов для wwwavtoshkolasoftruUstroystvo_Bhtm Плакаты по устройству легкового автомобиля и прицепа для автошкол прицепа , Схема электрооборудования прицепа легкового автомобиля ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА AUTOELRU autoelrudiagrammrezetki_pricepaphp Сайт об электрооборудовании Главная Статьи Схемы Схема подключения розетки прицепа на легковой транспорт ВНИМАНИЕ!!! НЕ НА ВСЕ СОВРЕМЕННЫЕ АВТОМОБИЛИ МОЖНО ТАК ПОДКЛЮЧАТЬ!!! ТРЕБУЕТСЯ Самодельный прицеп для легкового автомобиля За основу будущего самодельного прицепа для легкового автомобиля примите Электрооборудование прицепа подключите к автомобиля для легкового автомобиля Схема подключения прицепа легкового автомобиля Стандартное подключение разъёма Прокат прицепов автобоксов wwwprokatprrupoleznoestandartnoepodklucenierazeema Похожие электрооборудования автомобиля Наиболее распространенная схема контактов розетки ТСУ для легковых автомобилей изображена ниже прицеп ПРИЦЕПЫ ДЛЯ ЛЕГКОВЫХ АВТОМОБИЛЕЙ PDF DocPlayerru Для буксировки прицепа легковой автомобиль должен быть оборудован фонарям, указываются в схеме электрооборудования автомобиля Наиболее схема электрооборудования прицепа для легкового автомобиля мар г схема электрооборудования прицепа для легкового автомобиля Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail Acura MDX год Руководство часть Zinrefru zinrefruavtomobiliAcura___Acura_MDX__godhtm Приборы освещения и электрооборудование прицепа должны соответствовать действу Схема интерфейса подключения приборов освещения прицепа максимальной скорости движения легкового автомобиля с прицепом Схема подключения розетки фаркопа Устройство автомобиля Рейтинг голосов Для буксировки за легковым автомобилем прицепа мало установить фаркоп На прицепе есть своя электрическая проводка, габаритные огни и Двухосный прицеп для легкового автомобиля своими руками autolirikarusovetidvuhosnyjpricepdlyaavtosvoimirukamihtml Похожие Прицеп для легкового авто может быть только одноосным Для подключения к электрооборудованию автомобиля должен быть соединительный Полезная информация ПрицепМаркет Информация Схемы подключения различных типов прицепов европейского типа применяется на большинстве прицепов для легковых автомобилей большие токи, в частности, для питания бытового электрооборудования прицепа дачи, Схема подключения розетки фаркопа распиновка разъема, как hitmindruskhemapodklyucheniyarozetkifarkoparaspinovkarazemakakpo Схема подключения прицепа распиновка розетки фаркопа типа применяется на большинстве грузовых прицепов легковых автомобилей токи, в частности, для питания бытового электрооборудования прицепа дачи , зарядки Руководство по эксплуатации Завод прицепов БАТЫР прицепбатыррфrukovodstvopoekspluatatsii Эксплуатация прицепов разрешена со всеми легковыми автомобилями, электрооборудование прицепа с электрооборудованием автомобиля PDF С ПРИЦЕПОМ wwwautokniginarodruloadpriceppdf Похожие легкового автомобиля тягача и прицепа определяются действующими Правилами Схема электрооборудования грузовых прицепов Расцветка Аксессуары для прицепов легковых автомобилей купить в Москве для подключения электрооборудования прицепа Когда Вы уже выбрали аксессуары для прицепов для легковых автомобилей , можно переходить к Распиновка розетки под прицеп Законники advokatcom Конституционное право мар г Наиболее типичные неисправности электрооборудования прицепа Схема подключения розетки для прицепа легкового автомобиля Вместе с электрооборудование прицепа легкового автомобиля схема часто ищут подключение розетки прицепа легкового автомобиля электросхема прицепа легкового автомобиля подключение вилки прицепа распиновка разъема прицепа евро подключение розетки фаркопа на ниве распиновка розетки грузового прицепа розетка фаркопа ми контактная как сделать проводку на прицеп Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

В некоторых случаях без использования автомобильного прицепа просто невозможно перевезти определенный груз. После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. 14 — надо, если за рулем нет водителя 15 — надо во всех случаях 16-не надое V. С какой скоростью можно проехать по мосту на легковом автомобиле с прицепом? Однако важнейшая функция электрооборудования — привести в действие стартер, который раскручивает вал двигателя, и создать искру, воспламеняющую топливовоздушную смесь в цилиндрах. Продажа автомобильных прицепов по оптимальной цене. Интернет-магазин TOPDETAL.RU предлагает широкий ассортимент прицепов для любой марки авто. Надежные прицепы для легковых автомобилей. Электрооборудование прицепа. Контрольный осмотр и ежедневное техническое обслуживание автомобиля и прицепа. Должен ли водитель легкового автомобиля уступить дорогу водителю автобуса в изображенной на рисунке ситуации? Электрооборудование автомобиля. На подавляющем большинстве современных автомобилей источником питания является синхронный генератор трёхфазного переменного тока с приводом от основного двигателя; трёхфазный переменный ток с генератора поступает на встроенный трёхфазный выпрямитель и схему регулятора напряжения в . .. …с пружинным энергоаккумулятором типа 2424 в сборе Кран разобщительный в сборе Головки соединительные типа: quot;Аquot;, quot;Палмquot; Клапан управления тормозами прицепа с двухпроводным приводом в сборе Клапан управления тормозами прицепа… Прицеп ЛАВ 81011 с удлиняющимся дышлом для легкового автомобиля Легковой прицеп ЛАВ 81011 предназначен для перевозки самых разнообразных грузов- бытовых,… Прицеп для легкового авто Прицеп новый, беларусский, на пружинах. без документов длина1. Номер лота 2103 Прицеп-дача Caravelair Brasilia 395 — это надежный недорогой кепмер который позволит с комфортом отдохнуть как в организованном кемпинге так и на дикой природе. Полная масса прицепа составляет 810 кг. Благодаря одной оси и небольшим габаритам. Электрооборудование, электротехника. Обратитесь к специалисту по электротехнике, для того чтобы проверить и, если требуется, установить на прицеп электрооборудование, необходимое для подключения системы освещения прицепа.

▶▷▶▷ схема проводки прицепа от легкового автомобиля

▶▷▶▷ схема проводки прицепа от легкового автомобиля

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	22-05-2019

схема проводки прицепа от легкового автомобиля — Распиновка розетки прицепа легкового автомобиля схема 2shemiruraspinovka-rozetki-pritsepa-legkovogo Cached Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без Схема подключения розетки для прицепа легкового автомобиля elektroguruelektrooborudovaniedlya-avtomobil Cached Схема подключения розетки для прицепа легкового автомобиля Среди автомобилистов распространено мнение, что выполнить подключение фаркопа не так уж сложно, и с этой работой способен Схема Проводки Прицепа От Легкового Автомобиля — Image Results More Схема Проводки Прицепа От Легкового Автомобиля images Розетки прицепа и фаркопа легкового автомобиля: схема razvodkanetwiringshema-podklyucheniya-rozetki Cached Ниже разберем, что представляет схема подключения розетки прицепа легкового автомобиля и какие шаги потребуется выполнить для осуществления этой задачи Схема подключения розетки прицепа легкового автомобиля mensdriveruosveshhenieshema-podkljuchenija Cached Стандартная схема розетки прицепа легкового автомобиля первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной Розетка прицепа: подключение, схема, распиновка pricepclubruremont-i-obsluzhivanie Cached Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов Схема подключения прицепа к легковому автомобилю: как avtoklemacomskhemashema-podkljuchenija-price Cached Обозначение выводов для подключения прицепа Чтобы автомобильное прицепное устройство было правильно подключено к бортовой сети, нужно знать, какой проводок к какому контакту подключать Схема подключения разъема прицепа (распиновка розетки фаркопа kupi-priceprublogrozetka Cached В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу СХЕМА подключения ПРИЦЕПА к легковому автомобилю через фаркоп razvodkanetwiringshema-podklyucheniya Cached Схемы подключения розетки прицепа легкового автомобиля Схемы подключения и способ подсоединения электророзетки по цветам контактов своими руками к электрике зависит от типа разъема Схема подключения прицепа к легковому автомобилю своими руками avtozamcomelektronikashema-podklyucheniya Cached Схемы 7- и 13-контактных устройств для подсоединения проводки прицепа автомобиля Если с розетками, применяющимися для подключения к цепи авто, все понятно, предлагаем вам узнать, за что же Схема подключения прицепа (распиновка розетки фаркопа) voditeliautorupoleznaya-informaciyato-i Cached Схема подключения прицепа (распиновка розетки фаркопа) С каждым годом растет число автолюбителей, которые устанавливают фаркоп на свои автомобили Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 28,400

• Существуют разные варианты разводки проводки в таких разъемах. В некоторых случаях без использования
• автомобильного прицепа просто невозможно перевезти определенный груз. Доброе время суток, меня интересует схема проводки на порш 924. Поиск Легковые авто. Информация по ремонту автомобилей. Виртуаль
• ересует схема проводки на порш 924. Поиск Легковые авто. Информация по ремонту автомобилей. Виртуальные салоны автомобилей. Технические характеристики. Прицеп цистерна нефаз 8602 11куб 2004г Прицеп цистерна нефаз 8602 11куб 2004г капремонт канистры, ревизия ходовой, новая проводка… Легковой прицеп под снегоход МЗСА 817715. В 1950-х и 1960-х годах схема V-8 двигателя была признана наилучшим компромиссом между плавностью его работы, размером и рабочими характеристиками. Автомобиль легковой с прицепом ,. Детская игрушечная машинка… Надеемся на сотрудничество в скором времени, с уважением avtotravel.com. Фабрика переоборудования и тюнига. 2016 Avtotravel.com Портал о путешествиях и домах на колесах. Ремонт грузовиков и прицепов, для дальнобойщиков проезжающих г. Екатеринбург. ВЫКУП АВТО. купим легковые и коммерческие авто-ли в Москве и Подмосковье. Главная Новости На трассе М-53 из-за неисправной проводки сгорела фура. Из-за неисправной проводки автомобили чаще всего горят зимой, когда возрастает нагрузка на оборудование постоянно работает на полной мощности печка, а машину приходится часто прогревать и короткие циклы включениявыключения оборудования также сильно … Данные строки заполняются организациями-плательщиками за перевозки грузов железнодорожным транспортом (грузоотправителями, грузополучателями) независимо от схемы оплаты за услуги по перевозке. Эти источники делятся на автономные, не связанные с двигателем (они могут отапливать кузов при неработающем двигателе и даже при отсутствии его, например кузов прицепа) и зависимые, которые функционируют, когда двигатель…

размером и рабочими характеристиками. Автомобиль легковой с прицепом

когда возрастает нагрузка на оборудование постоянно работает на полной мощности печка

• и с этой работой способен Схема Проводки Прицепа От Легкового Автомобиля — Image Results More Схема Проводки Прицепа От Легкового Автомобиля images Розетки прицепа и фаркопа легкового автомобиля: схема razvodkanetwiringshema-podklyucheniya-rozetki Cached Ниже разберем
• распиновка pricepclubruremont-i-obsluzhivanie Cached Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов Схема подключения прицепа к легковому автомобилю: как avtoklemacomskhemashema-podkljuchenija-price Cached Обозначение выводов для подключения прицепа Чтобы автомобильное прицепное устройство было правильно подключено к бортовой сети
• нужно знать

схема проводки прицепа от легкового автомобиля Картинки по запросу схема проводки прицепа от легкового автомобиля Другие картинки по запросу схема проводки прицепа от легкового автомобиля Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электропроводка прицепа легкового автомобиля Как подключить Перейти к разделу Схема электропроводки прицепа легкового автомобиля Для подсоединения проводки прицепа к машине используются два типа Схема соединения Как подключить стандартный метод Видео Прицеп на легковой автомобиль Как делать скрутки Иван Сайченко YouTube мар г Проводка на прицеп своими руками МОНСТРОХОД YouTube июн г Схема подключения прицепа Схема контактного разъема SAOS обо всём на свете YouTube сент г Все результаты Распиновка розетки прицепа легкового автомобиля схема Рейтинг , голосов Варианты схем распиновки розеток прицепа легкового автомобиля подключение Для подключения фаркопа к электрической проводке автомобиля Схемы прямого Схема распиновка Схема подключения розетки для прицепа легкового автомобиля Электрооборудование Для автомобиля Похожие Схема подключения розетки для прицепа легкового автомобиля с помощью каких будет владельцу иметь схему электрической проводки автомобиля Электрическая схема легкового прицепа Курганские прицепы Электрическая схема для подключения легкового прицепа к автомобилю, что которую необходимо подключить к электрической проводке автомобиля Электрическая схема прицепа, подключение легкового прицепа к kvadrovozruaktualnoelectrshemapricepa Похожие Электрическая схема курганских легковых прицепов серии , что Подключение розетки фаркопа к проводке автомобиля осуществляется при Распиновка розетки фаркопа на pin Прицепы для легковых Распиновка розетки на pin схема подключения прицепа согласующий работу проводки автомобиля с прицепом на некоторых современных Схема подключения разъема прицепа распиновка розетки Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете Здравствуйте Поставил фаркоп , распиновка контактов, идет проводка на контактов Скорее всего розетка на автомобиле подключена напрямую от фонарей на Прицепы для легковых автомобилей бу Схема подключения светотехники легкового прицепа к апр г Для начала эксплуатации автомобиля с легковым прицепом мало Цвет проводов жгута можно посмотреть в схеме электропроводки Как поменять проводку прицепа, подключить розетку на машине wwwshopmashinerucatalogtrailerskakpomenyatprovodkupritsepa Похожие У Вас вообще нет проводки и светотехники на прицепе ? Вы не знаете как Схема для электрика , для подключения фаркопного разъёма Плавно Схема подключения прицепа распиновка розетки фаркопа своими Рейтинг , голосов Перейти к разделу Видео Монтаж проводки фаркопа Подключение электрической схемы для прицепа легкового автомобиля от А до Я Как подключить розетку фаркопа автомобиля самостоятельно? Похожие Перейти к разделу Знакомимся с двумя основными способами подключения проводки прицепа легкового автомобиля , что Стандартная схема монтажа с проводов необходимо будет снять а к розетке прицепа , Схема легкового прицепа Уральские автоприцепы prisepru Статьи Схема легкового прицепа При подключении прицепа , Ваше авто должно быть оборудовано фаркопом В случае подключения к проводке автомобиля , рекомендуется применять Проводка и разъем под фаркоп прицеп габариты, повороты, стопы wwwinsidecarelectronicscomprovodkairazempodfarkoppricepgabaritipovoroti Похожие Для рассчета возьмем что стопсигналы авто с прицепом штуки по Вт четыре провода для подключения прицепа , схема и распайка проводов Электросхема прицепа Прицепы для легковых pricepru Статьи Ответы на ваши вопросы Похожие февр г Электросхема прицепа , схемы световых приборов, ответы на связанные с эл проводкой при подключении к вилке автомобиля Распиновка розетки фаркопа прицепа на , и пин Главная Электрооборудование Рейтинг голос авг г Схема и способы подключения розетки для прицепа легкового Указана типичная расцветка проводов для авто российской сборки Схема подключения розетки прицепа легкового автомобиля Кузовной тюнинг Присоединение прицепа легкового автомобиля осуществляется на фаркоп прицепное шаровое устройство Он подключается к проводке автомобиля , Схема подключения прицепа для начинающих Avtopub янв г Распиновка розетки фаркопа, схема подключения легкового и Схема электрической проводки автомобиля на этом этапе точно не Электропроводка прицепа легкового автомобиля Авто Россия autogreprureviewhtml Похожие Электропроводка прицепа легкового автомобиля к схеме электрооборудования самого автомобиля для обеспечения безопасности движения В зависимости от Европейская разводка проводки к прицепу L левый поворот Подключение фаркопа прицепа на автомобиле электрическая Тюнинг авто Электрооборудование Подключение фаркопа прицепа на автомобиле электрическая схема и подключения электрической проводки для прицепа легкового автомобиля , Схема подключения прицепа к легковому автомобилю как Электросхемы и ЭБУ Рейтинг голоса Перейти к разделу Видео Как можно недорого обезопасить прицеп в своем авто ? можно недорого обезопасить прицеп в своем авто ? Распиновка розетки прицепа легкового автомобиля Кто на АВТО ktonaavtorutuningraspinovkarozetkipritsepalegkovogoavtomobilyahtml февр г Схема подключения прицепа распиновка розетки фаркопа может быть стандартной или Как подключить прицеп к легковому автомобилю По технологии в ней используется или соединяемых проводов Схема подключения розетки для прицепа легкового авто Монтаж сент г Самая большая сложность при составлении автопоезда объединение электропроводки всех транспортных средств в единую схему Схема подключения прицепа к легковому автомобилю АвтоМания февр г Схема подключения прицепа к легковому автомобилю Для подключения фаркопа к электрической проводке автомобиля советуем Розетка фаркопа Подключение и устройство Виды и особенности Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная Легковой автомобиль не рассчитан для транспортировки тяжелого и и подключения проводки , необходимо приготовить электрическую схему Схема подключения прицепа Ремонт remontruskhemapodklyucheniyapritsepaphp Похожие мар г Большая часть прицепов легковых автомобилей снабжена на самом прицепе соответственно, проводов также окажется больше Схема подключения прицепа распиновка розетки фаркопа Водители автомобилей Полезная информация ТО и ремонт Схема подключения пиновые разъемы используются для подключения легковых прицепов разъем Видео подключение проводки фаркопа на Nissan Note Схема подключения розетки прицепа автомобиля, распиновка autolirikaruteoriyashemapodklyucheniyarozetkipricepahtml Для подключения проводки БТС к автомобилю применяют два вида розеток на или выводов Схема подключения розетки прицепа легкового Подключение фаркопа к электронике машины своими руками Главная Общие сведения Перейти к разделу Использование схемы подключения Схема розетки фаркопа, как правило, идет в не соответствует проводке прицепа , Электрическая схема подключения прицепа Электрическая схема подключения прицепа Автомобиль распайка розетки фаркопа автомобиля Прицеп распайка Сложный, но правильный вариант Полностью протягивать проводку уже под европу Легковой прицеп Как правильно подключить электрооборудование прицепа priceporguaokakpravilnopodklyuchitelektrooborudovaniepricepahtml Похожие подключение проводки на прицепе доставляет не мало трудностей владельцу нового прицепа рис Схема подключения прицепа к легковому автомобилю новость для будущих владельцев прицепов для легкового авто Новые Электрическая схема подключения прицепа к автомобилю pulyaetruremontelektroshemapodklyucheniyapricepakavtomobilyu Электрическая схема подключения прицепа и ее особенности подключения прицепа позволит осуществить соединение автомобиля с прицепом для С его помощью контролируется соединение проводов прицепа Отметим, что электросхема легкового прицепа от грузового ничем не отличается, Схема подключения вилки прицепа МЗСА Прицепы для легковых wwwtrailergoruvilkamzsaphp Схема соединения проводов в электрической вилке прицепа может аналогичную процедуру сделать в розетке автомобиля , только наоборот Проводка Прицепа Зубренок kitfasr июл г Проводкой при подключении к вилке автомобиля В первую схемы для прицепа легкового автомобиля , то есть для контактов фаркопа Вилка для прицепа основные виды, подключение PRICEPVLGRU Рейтинг голоса Вилка для прицепа служит для соединения электрики автомобиля с прицепным Можно ориентироваться просто по цвету проводов и выполнять подключение Для легкового авто используют три основные схемы подключения Как подключить розетку фаркопа автомобиля самостоятельно окт г Схема подключения прицепа с распиновкой розетки фаркопа Для проводки идеально подойдут только медные провода внимательно изучить распиновку разъема прицепа легкового автомобиля , что зачастую Какая стандартная схема подключения проводов разъема, прицепа к wwwremotvetrukakajastandartnajashemapodkljuchenijaprovodovraze янв г Насколько мне известно стандарт подключения световой сигнализации един , для грузовых и легковых автомобилей Так как у всех Электрооборудование автоприцепов Купить прицепы МЗСА для апр г Распиновка розетки прицепа какой контакт для чего Список необходимых фонарей Разбираемся, какие прицепы для легковых автомобилей бывают, и в чем их отличия У автомобиля с CANшиной не установлен ни комплект оригинальной проводки , ни smartconnect Схема проезда Проводка для прицепа Планета Железяка Проводка для легковых прицепов Проводка прицепа жгут основной с вилкой Lm и отводом L, Код товара Проводка прицепа жгут схема подключения проводов к прицепу легкового автомобиля palestinemonitororgskhemapodkliucheniiaprovodovkpritsepulegkovogoavto мар г схема подключения проводов к прицепу легкового автомобиля Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail Подключение розетки прицепа легкового автомобиля РЕМОНТ И ОБСЛУЖИВАНИЕ Перейти к разделу Схемы прямого подключения Хотя в интернете есть схемы подключения, Нюанс с одной стороны резать проводку лень, Распиновка розетки прицепа легкового автомобиля схема primeavtocom Новости авг г Распиновка розетки прицепа легкового автомобиля схема подключения Подключение проводки фаркопа и других осветительных электропроводка легкового прицепа схема подключения lomeritruuploadselektroprovodkalegkovogopritsepaskhemapodkliucheniiaxml апр г Распиновка розетки прицепа легкового автомобиля Схемы схемы подключения часть проводки автомобиля и прицепа Схема розетки Прицепы и прицепные устройства к легковым автомобилям wwwfarcopwdrutechinfopricepphp Похожие Управление легковым автомобилем с прицепом полезные советы Цвета проводов жгута, идущих к соответствующим фонарям, указываются в схеме электрооборудования автомобиля Наиболее распространенная схема Схема распиновки розетки прицепа для легкового автомобиля Элементы электрики Розетки Рейтинг , голоса Варианты схем распиновки розеток прицепа на и контактов Чаще всего схема подключения розетки прицепа легкового автомобиля входит в Ухудшение состояния электропроводки в зонах соединения отгнивание Ремонт прицепов для легковых автомобилей wwwruremont Ремонт и обслуживание легкового прицепа продлит срок его службы на долгое Жгут проводов прицепа в зависимости от модели прицепа В стоимость услуги входит подключение данного элемента по стандартной схеме схема подключения розетки на прицеп легкового автомобиля wwwdegreeruskhemapodkliucheniiarozetkinapritseplegkovogoavtomobilia мар г схема подключения розетки на прицеп легкового автомобиля подключения проводки БТС к автомобилю применяют два вида розеток Схема подключения фаркопа скачать прицепы АРИВА Инструкции по использованию янв г Подробная схема подключения фаркопов для прицепов МЗСА этом стандартная схема расположения функциональных проводов остаётся прежней Купить фаркоп на легковой автомобиль по низким ценам автомобильная розетка для прицепа схема taviorufilesavtomobilnaiarozetkadliapritsepaskhemaxml мая г автомобильная розетка для прицепа схема прицепа схема Схема подключения розетки для прицепа легкового автомобиля прицепа Комплект проводов Схема подключения прицепа с распиновкой розетки Вместе с схема проводки прицепа от легкового автомобиля часто ищут подключение розетки прицепа легкового автомобиля электросхема прицепа легкового автомобиля схема подключения розетки легкового прицепа подключение вилки прицепа распиновка разъема прицепа евро как подключить прицеп к легковому автомобилю проводка прицепа легкового автомобиля подключение розетки фаркопа на ниве Навигация по страницам

Существуют разные варианты разводки проводки в таких разъемах. В некоторых случаях без использования автомобильного прицепа просто невозможно перевезти определенный груз. Доброе время суток, меня интересует схема проводки на порш 924. Поиск Легковые авто. Информация по ремонту автомобилей. Виртуальные салоны автомобилей. Технические характеристики. Прицеп цистерна нефаз 8602 11куб 2004г Прицеп цистерна нефаз 8602 11куб 2004г капремонт канистры, ревизия ходовой, новая проводка… Легковой прицеп под снегоход МЗСА 817715. В 1950-х и 1960-х годах схема V-8 двигателя была признана наилучшим компромиссом между плавностью его работы, размером и рабочими характеристиками. Автомобиль легковой с прицепом ,. Детская игрушечная машинка… Надеемся на сотрудничество в скором времени, с уважением avtotravel.com. Фабрика переоборудования и тюнига. 2016 Avtotravel.com Портал о путешествиях и домах на колесах. Ремонт грузовиков и прицепов, для дальнобойщиков проезжающих г. Екатеринбург. ВЫКУП АВТО. купим легковые и коммерческие авто-ли в Москве и Подмосковье. Главная Новости На трассе М-53 из-за неисправной проводки сгорела фура. Из-за неисправной проводки автомобили чаще всего горят зимой, когда возрастает нагрузка на оборудование постоянно работает на полной мощности печка, а машину приходится часто прогревать и короткие циклы включениявыключения оборудования также сильно … Данные строки заполняются организациями-плательщиками за перевозки грузов железнодорожным транспортом (грузоотправителями, грузополучателями) независимо от схемы оплаты за услуги по перевозке. Эти источники делятся на автономные, не связанные с двигателем (они могут отапливать кузов при неработающем двигателе и даже при отсутствии его, например кузов прицепа) и зависимые, которые функционируют, когда двигатель…

Электромонтажные работы 101 Прицепы Gerogia | Центр продаж прицепов A&A

Прежде чем вы сможете законно буксировать свой прицеп по дорогам общего пользования, у вас должны быть рабочие фонари прицепа. На самом деле, это важнее, чем просто рисковать штрафом — если фары вашего прицепа не работают, вы навлекаете аварию. Всегда проверяйте фары вашего прицепа перед тем, как отправиться в любую поездку на буксире, какой бы короткой она ни была.

Большинство прицепов поставляются с установленными фонарями и проводкой. Если фары и проводка вашего прицепа отсутствуют или не подлежат ремонту, обычно очень легко установить замену.Любой уважаемый кемпинг или трейлерный центр будет иметь комплекты, в которых используются стандартные кабельные соединения и стандартные провода с цветовой кодировкой.

Общие сведения о проводке прицепа

Жгуты проводов прицепа используют от 4 до 7 проводов для управления основными функциями освещения и тормоза. В самых простых разъемах для самых маленьких прицепов используются четыре провода на плоской вилке для управления задними фонарями, стоп-сигналами и сигналами поворота. Разъемы с 5, 6 и 7 проводами добавляют (по порядку) резервные фонари, управление электрическим тормозом и вспомогательный источник питания.

Выбор разъема

Предполагая, что проводка вашего прицепа в порядке, вам также необходимо подключить эту проводку прицепа к буксирующему транспортному средству. Большинство грузовиков, фургонов, внедорожников и жилых автофургонов, выпущенных с середины 1990-х годов, включают в себя установленные на заводе разъемы для освещения прицепа и даже готовые разъемы в кабине для подключения контроллера тормозов прицепа. Если ваш автомобиль оборудован таким оборудованием, настроить электронику прицепа будет несложно. Однако, если ваш автомобиль не подготовлен к буксировке, вам потребуется установить разъем для проводки.После некоторого планирования и исследования вы можете безопасно подключить разъемы проводки прицепа к системе электропроводки вашего автомобиля или отвезти свой автомобиль в профессиональный кемпинг или магазин прицепов и установить там проводку.

Рисунок 6-2: Стили разъемов проводки прицепа (щелкните изображение выше, чтобы увеличить)

В большинстве комплектов освещения используется обычный 4-контактный плоский разъем с 3 вилками и 1 розеткой. Разъем сконструирован таким образом, что вы не можете вставить вилку в обратном направлении. Этот разъем зеркально отражен на стороне автомобиля.Обязательно подключите белый провод от вилки к надежному заземлению на шасси прицепа. Затем вы можете подключить заземляющие провода от каждого фонаря к шасси для получения надежного пути заземления.

Если в вашем прицепе есть резервные фонари, вы все равно можете использовать стандартный комплект электропроводки, но большинство транспортных средств, которые подключены для буксировки, не имеют 5-стороннего плоского соединения. Вам может понадобиться адаптер или установить дополнительную проводку в вашем автомобиле для поддержки дополнительного освещения. Плоские 5-контактные и 4-контактные, 6-контактные и 7-контактные круглые контактные разъемы сравнительно редки по сравнению с 4-контактными плоскими и 7-контактными плоскими разъемами типа RV.

Если у вас есть грузовик, внедорожник или внедорожник, выпущенный с середины 1990-х годов, скорее всего, он был сделан с 4-контактным плоским разъемом, 7-контактным разъемом в стиле RV или, возможно, с обоими. В общем, если в вашем прицепе используются электрические тормоза, вам следует установить 7-стороннее соединение лезвия RV независимо от того, планируете ли вы использовать резервные фонари или вспомогательный источник питания. Если в вашем прицепе не используются электрические тормоза, скорее всего, вам подойдет четырехстороннее плоское соединение.

Если вам все же необходимо соединить все 7 проводов, лучшим решением будет использование герметичной, водонепроницаемой монтажной коробки, доступной в любом кемпинге или прицепном центре, и принесение проводов освещения, тормозных проводов и вспомогательных проводов (если есть ) вместе в коробке.Затем протяните жгут к разъему из коробки. Ящик можно разместить в любом месте прицепа, но разместите его так, чтобы он был защищен от дорожных опасностей и непогоды. Как и в случае с любой другой проводкой, убедитесь, что ваши соединения надежны, а ваши провода защищены.

Если вы сомневаетесь в своих способностях правильно выполнить электропроводку прицепа, отнесите прицеп к профессионалу. Ремонт не займет много времени и не стоит так дорого.

Расположение заводских подключений к вашему автомобилю

Если ваш автомобиль пришел с завода с комплектом для буксировки или кемпинга, велика вероятность, что на заводе также был установлен 4-контактный плоский или 7-контактный разъем типа RV на стороне автомобиля.7-контактные разъемы всегда находятся в непосредственной близости от центра заднего бампера, закреплены на выступе или вмонтированы в сам бампер. Иногда 4-контактные плоские разъемы заправляются под задней частью автомобиля. В руководстве по эксплуатации вашего автомобиля должно быть указано, как определить, установлен ли уже разъем. На рисунках 6-3, 6-4 и 6-5 показаны типичные примеры этих частей.

Рисунок 6-3: 7-контактный разъем со стороны транспортного средства

Рисунок 6-4: 7-контактный разъем RV со стороны прицепа с лезвием

Рисунок 6-5: 4-контактная плоская проводка с обоими разъемами

Если у вас В транспортном средстве не установлен разъем, на нем могут быть установлены заглушки для подключения проводов прицепа.На Рис. 6-3 показаны общие места для электрических вилок в различных типах транспортных средств. Вам следует поговорить со своим дилером, прочитать руководство по эксплуатации и тщательно проверить свой автомобиль, прежде чем перерезать или перерезать любые провода на вашем автомобиле.

(щелкните изображение, чтобы увеличить)

Рис. 6-6: Места подключения проводов прицепа

Убедитесь, что вы абсолютно уверены, что для вас не было сделано никаких мер, прежде чем вы подумаете о подключении к проводке. Даже самые лучшие ответвители ослабят ваши провода и прорежут заводскую оболочку.Если вы можете избежать ударов, вам будет лучше.

Установка электропроводки прицепа

Если у вас старый автомобиль или автомобиль, не предназначенный для простой буксировки, вам может потребоваться постучать в существующий жгут проводов автомобиля, чтобы установить буксирный разъем. К счастью, большая часть необходимой проводки подключается к задним фонарям вашего автомобиля. Исключением является проводка для контроллера тормозов, но если ваш автомобиль не был оборудован буксирным комплектом, вам следует проявлять особую осторожность, прежде чем пытаться буксировать прицеп, достаточно большой, чтобы требовать тормозов и контроллера.

Возможно, вам придется снять задние фонари автомобиля, чтобы получить доступ к нужным проводам, и эти провода могут не соответствовать цветовой схеме электропроводки прицепа, показанной выше. Лучше всего получить схематический чертеж электропроводки вашего автомобиля, но вы также можете определить план электропроводки для себя, включив по очереди каждый свет (задний фонарь, правый указатель поворота, левый указатель поворота, тормоза) и с помощью вольтметра для отметьте, какие провода получают ток.

Четко пометьте свои провода, когда вы узнаете, какие функции контролируют — используйте липкую ленту и шариковую ручку — и оставьте метки на проводах.Вы будете благодарить себя через год или два, когда вернетесь, чтобы проверить свои связи или решить проблему.

Рисунок 6-7: Отводы для проводки

После того, как вы пометили свои провода, вы можете использовать отводы, подобные показанным на Рисунке 6-7, чтобы добавить дополнительный провод к любой цепи. Поместите провод разъема прицепа в кран, а затем поместите ответвитель вокруг соответствующего провода вашего автомобиля. Используйте плоскогубцы, чтобы перевернуть зажим, и металлическое лезвие скользит по существующей и новой проволоке. Лезвие разрезает пластиковую изоляционную оболочку вокруг проводов и выполняет новое соединение.Зажим встает на место и удерживает кран на проводе. Подведите новый провод к разъему на стороне автомобиля.

При установке кранов помните, что стоп-сигналы на вашем прицепе представляют собой комбинацию сигналов правого и левого поворота. Чтобы установить 4-контактный плоский разъем, вам нужно подключить всего три провода: правый и левый указатели поворота и один провод заднего фонаря. Подключите заземляющий провод со стороны автомобиля к надежному заземлению на корпусе или шасси автомобиля.

Плохое заземление — наиболее частая причина проблем с электропроводкой прицепа.Плохое заземление может указывать на общий отказ освещения, даже если вольтметр показывает, что у вас есть ток. Хуже того, плохая почва может вызвать периодический сбой, из-за которого ваши фары будут мерцать, когда вы едете по дороге. Выберите существующее заводское заземление (к которому подключены другие заземляющие провода) или убедитесь, что ваше соединение надежно закреплено на шасси автомобиля.

Если вам необходимо установить контроллер тормоза, см. Главу 7 для получения информации об этих продуктах.

American Pride Trailer Manufacturing

Если вы устанавливаете сцепное устройство для прицепа на свой автомобиль или грузовик, вам понадобится вилка для освещения прицепа.Электропроводка прицепа может быть очень и очень утомительной. Если вы когда-нибудь оказывались на стоянке Wal-Mart в темноте под дождем, пытаясь починить проводку прицепа с помощью фонариков, вы знаете, насколько это может быть весело. Если у вас плохая проводка, сейчас самое время проложить новые провода, а не тогда, когда вы окажетесь в затруднительном положении. Будь то новая установка или ремонт, я могу помочь вам с освещением вашего прицепа, электромонтажом и установкой.

* Обратите внимание, что это базовая установка, и все работы немного отличаются.Если вы устанавливаете прицеп большего размера с электрическими тормозами, вам понадобится контроллер тормозов, который потребует прокладки проводки под приборной панелью.

Исключением из этого кода подключения является ситуация, когда в вашем автомобиле 5-проводная система, которая включает желтый или отдельный указатель поворота в задней части автомобиля. В этом случае вам нужно будет приобрести преобразователь света прицепа, который адаптирует 4-проводную систему прицепа к проводной системе вашего автомобиля. Они доступны в ближайшем к вам автомобильном магазине и поставляются с полными подробными инструкциями по подключению.Просто обратитесь за помощью к опытному продавцу.

Доступно несколько типов комплектов проводки, от базового экономичного комплекта с плагинами и проводом до комплекта делюкс с хромированными монтажными кронштейнами. Выберите комплект, который лучше всего соответствует вашим потребностям и вашему кошельку. Первый шаг к подключению вашего автомобиля к фарам прицепа — это найти жгут проводов задних фонарей.

Большая часть проводки задних фонарей доступна изнутри багажника или около заднего бампера. Затем найдите подходящее место для подсоединения жгута быстрого подключения и дважды проверьте, чтобы длина жгута достаточна для того, чтобы дотянуться до разъема на прицепе.Если требуются дополнительные провода или разъемы, просто спросите, в ближайшем автомагазине есть все, что вам нужно.

Затем подключите конец зажима тестовой лампы к чистому металлическому заземлению корпуса. Затем поверните переключатель фар в положение «ON» для фар / стояночных огней. С помощью контрольной лампы прощупывайте провода (Рисунок 3), пока контрольная лампа не загорится и не загорится. Подключите коричневый провод к этому проводу с помощью быстроразъемного соединителя (обычно входит в комплект). Не забудьте выключить фары после подключения.

Поверните ключ зажигания в положение «ON» или «RUN» и включите правый указатель поворота. Еще раз щупайте провода контрольной лампой, пока она не замигает. Этот провод будет проводом правого указателя поворота и правого стоп-сигнала. Подключите желтый провод к этому проводу. Выключите зажигание.

Включите левый указатель поворота, оставив переключатель зажигания в положении «RUN». Еще раз проверьте провода контрольной лампой, пока она не замигает. Этот провод будет проводом левого указателя поворота и левого стоп-сигнала.Подключите к этому проводу зеленый провод. Выключите зажигание.

Последним подключаемым проводом является белый провод. Найдите хорошее заземление металлического корпуса и подключите к нему белый провод с помощью винта для листового металла или прикрепите его к существующему заземляющему проводу. Ваша установка завершена.

Теперь прикрепите жгут к разъему прицепа и проверьте, правильно ли работают все фары. Если сначала не все фары работают, дважды проверьте быстроразъемные соединения на предмет надлежащего разъема или проверьте лампы освещения прицепа.Вы можете заклеить все соединения изолентой, чтобы обеспечить бесперебойное соединение в будущем. Поместите проводной разъем прицепа обратно в багажник или закрепите под автомобилем, вдали от выхлопных труб или дорожных препятствий.

Не забывайте дважды проверять фары прицепа каждый раз, когда вы подключаете их к прицепу, и перепроверяйте их примерно каждые 100 миль при буксировке. Я также предлагаю вам установить сверхмощный указатель поворота, чтобы нести дополнительную электрическую нагрузку от фонарей прицепа.

FAQ

ПРЕОБРАЗОВАТЕЛИ

ПЕРЕГОРАНИЕ ПРЕДОХРАНИТЕЛЯ

ПРОБЛЕМЫ ЗАЗЕМЛЕНИЯ

РАЗНОЕ

ОРГАНЫ УПРАВЛЕНИЯ ТОРМОЗОМ

РАЗНОЕ

ПРЕОБРАЗОВАТЕЛИ

Что такое преобразователь?
На транспортных средствах используются задние фонари двух типов; независимая ламповая система и общая ламповая система. Если стоп-сигнал и указатель поворота работают от одной и той же лампочки, конструкция задних фонарей является общей.Если тормоз и поворот работают от отдельных лампочек, конструкция независима. Промышленным стандартом для прицепов является система обычных ламп. Транспортные средства различаются в зависимости от марки и модели. Любое транспортное средство с независимой ламповой системой должно иметь преобразователь для «преобразования» независимой системы в общую, которая требуется на прицепе. Преобразователь позволяет автомобилям с независимыми стоп-сигналами и сигналами поворота обеспечивать надлежащее освещение прицепа.

Зачем мне силовой преобразователь?
Электроника на многих новых автомобилях не приспособлена для обработки дополнительной амперной нагрузки, необходимой для освещения прицепа.Преобразователь мощности обеспечивает питание непосредственно от батареи, минуя электронику. Это гарантирует защиту чувствительной электроники, установленной на этих автомобилях.

В чем причина того, что провод аккумулятора на преобразователе мощности?
Этот провод питает фары прицепа. Зеленый / RT, желтый / LT, красный / тормозной и коричневый / задние фонари, идущие к преобразователю мощности, используются только как сигнал. После использования функции на транспортном средстве преобразователь обеспечивает фактическую мощность для фонарей прицепа от аккумуляторной батареи.Это позволяет нам обойти всю электронику автомобиля, чтобы обеспечить гарантированную безопасность.

ПЕРЕГОРАНИЕ ПРЕДОХРАНИТЕЛЯ

Почему у меня перегорают предохранители в автомобиле?
Проверьте все провода на наличие оголенной меди или мест, где провод может быть защемлен, и рассчитайте нагрузку в амперах, которую тянет ваш прицеп. Большинство транспортных средств оснащены только стандартным освещением прицепов; по одному сигналу поворота / тормозу с каждой стороны и по одному габаритному огню в каждом переднем углу. См. Руководство по эксплуатации вашего автомобиля для получения конкретных оценок.

ПРОБЛЕМЫ ЗАЗЕМЛЕНИЯ

Когда я включаю фары и нажимаю на тормоз, все фары на моем прицепе гаснут. Что вызывает это?
У вас проблема с заземлением. В вашей ситуации у вас есть достаточно прочное заземление, чтобы обеспечить некоторые функции освещения, но не все. Это называется слабым грунтом. Когда задние фонари и стоп-сигналы используются одновременно, это создает максимальную нагрузку на фары на прицеп. Если проблема с заземлением существует, это будет показано на этом этапе.Места для проверки площадки:

1. Разъем на автомобиле должен иметь заземляющий провод, плотно прикрепленный к чистой поверхности рамы. Проволока, прикрепленная к кузову или поверхности с грунтовочным покрытием или ржавчиной, может вызвать проблемы с заземлением.

2. Разъем на прицепе должен иметь провод от разъема, плотно прикрепленный к чистой поверхности прицепа.

3. Каждый задний фонарь в задней части прицепа также должен быть заземлен. Это делается одним из двух способов.Первый — с помощью отдельного провода, идущего от задней части каждого узла задних фонарей, прикрепляемого к раме. Второе и наиболее популярное заземление достигается за счет болтов крепления заднего фонаря. В этом случае корпус лампы необходимо прикрепить к раме прицепа. Если светильники установлены на дереве или материале ПВХ, свет не будет заземлен.

4. Последняя возможность изучить дизайн прицепа. Если прицеп имеет наклонную платформу, возможно, земля не проходит через точку поворота, что приводит к плохому грунту.Чтобы решить эту проблему, проложите заземляющий провод от разъема в передней части прицепа к каждому блоку фонаря в задней части прицепа, минуя эту точку поворота.

ПРИМЕЧАНИЕ. Прицеп, сцепленный с шаровым двигателем транспортного средства, никогда не должен считаться достаточным грунтом.

Когда я использую один указатель поворота, другой мигает. Что вызывает это?
Обычно это связано с одним из двух факторов. Первый может быть коротким замыканием где-нибудь в системе. Необходимо проверить и протестировать всю проводку и автомобильный разъем.Вторая, наиболее распространенная проблема — слабое заземление в системе. Обратитесь к приведенному выше вопросу и выполните шаги с первого по четвертый.

РАЗНОЕ

Когда мой прицеп подсоединен к автомобилю, сигналы поворота тусклые и быстро мигают. Что вызывает это?
Когда вы добавляете фары прицепа в систему автомобиля, нагрузка усилителя сигнала поворота в основном увеличивается вдвое. У большинства автомобилей есть мигалка, которая контролирует мигание указателя поворота. Стандартный указатель поворота, установленный на многих автомобилях, не справится с этой дополнительной нагрузкой.Вам следует заменить мигалку на сверхмощную мигалку (от 8 до 10 ампер) и убедиться, что двигатель автомобиля работает. Мигалка замедлит ваши поворотники, а работающий двигатель увеличит яркость ламп.

ОРГАНЫ УПРАВЛЕНИЯ ТОРМОЗОМ

В чем разница между пропорциональным и основанным на времени управлением тормозом ?

Управление тормозом на основе времени отправляет отрегулированную настройку мощности в течение заданного периода времени при каждом нажатии педали тормоза, независимо от того, насколько сильно вы нажимаете или как долго удерживаете педаль тормоза.Пропорциональный контроллер активирует тормоза прицепа в зависимости от того, какое тормозное усилие было создано при торможении вашего автомобиля. Это гарантирует, что управление тормозами пропорционально передает одинаковое количество мощности на тормоза прицепа, отражая торможение буксирующего транспортного средства.

РАЗНОЕ

Какой 5-й контакт на 5-м плоском разъеме?
Пятый контакт предназначен для реверсивной функции.

В чем разница между комплектом электропроводки буксируемого автомобиля и комплектом электропроводки автомобиля?
Комплекты проводки для буксируемого автомобиля предназначены для электромонтажа автомобиля, буксируемого за домом на колесах.Комплекты проводки транспортного средства предназначены для подключения транспортного средства к буксировке прицепа.

БУКСИРОВКА

• Время от времени наносите диэлектрическую смазку на все электрические клеммы, чтобы предотвратить коррозию и обеспечить целостность цепи.
• При проверке работы фар прицепа убедитесь, что прицеп подсоединен к шаровой опоре сцепного устройства транспортного средства.
• Всегда проверяйте все фонари прицепа перед буксировкой, чтобы убедиться в их правильной работе.
• Перед буксировкой всегда проверяйте уровень заряда аккумулятора системы аварийного отключения.

Жгут проводов прицепа — специальные инструкции, которые вам необходимо знать

Глава 1: Типы систем электропроводки прицепа

Люди прикрепляют к своим автомобилям все виды прицепов. Вы можете прикрепить к автомобилю прицеп для лодки или буксирующий прицеп для буксировки по дороге. Однако, чтобы использовать прицепы в дороге, вы должны убедиться, что они соблюдают законы и правила.Один из таких законов — наличие рабочих фар и указателей поворота, которые синхронизируются с вашим автомобилем. Они также понадобятся вам, чтобы освободить место для безопасной буксировки и предупреждения других водителей на дороге. Это означает, что у вас должны быть рабочие задние фонари, стоп-сигналы и поворотники.

Перед тем, как подключить прицеп, вам необходимо знать систему электропроводки вашего автомобиля. Мы обсудим некоторые общие автомобильные электрические системы, используемые в автомобилях.

Двухпроводная система

Двухпроводная система — это самый простой тип проводки, применяемый в транспортных средствах и прицепах.Система использует один провод для передачи сигналов остановки или торможения. Сигнал задних фонарей проходит по другому проводу. В настоящее время двухпроводные системы можно встретить только в некоторых автомобилях.

Трехпроводная система

Как следует из названия, трехпроводная система поставляется с тремя проводами. Он использует три разных кабеля для передачи сигналов остановки, поворота и хвоста. В основном вам понадобится преобразователь для подключения трехпроводной системы к вашему прицепу. Это также наиболее распространенная система, используемая в автомобильной промышленности.

Система широтно-импульсной модуляции (ШИМ)

Система широтно-импульсной модуляции (ШИМ) также известна как мультиплексная система. В большинстве современных автомобилей используется эта технология проводки. Система использует один провод для отправки сигналов остановки, поворота и задних фонарей. Это достигается с помощью сигналов различной интенсивности.

Вы можете использовать светодиоды с системами ШИМ, которые делятся на две категории —

Системы ST: Система ST относится к системе стоп-сигнала. Для передачи сигналов задних фонарей и стоп-сигналов требуется всего один провод.У вас есть отдельные провода для передачи сигналов поворота.

Для подключения проводки автомобиля к проводке прицепа может потребоваться преобразователь ST.
Системы STT: Система STT относится к сигналам остановки, поворота и задних фонарей. Система использует один провод для управления всеми тремя сигналами остановки, поворота и заднего хода.

Обычно вам понадобится преобразователь STT для подключения проводки вашего автомобиля к проводке прицепа.

Теперь мы покажем вам, как подготовить автомобиль к буксировке.

Глава 2: Как подключить автомобиль к буксировке

Вам понадобится что-нибудь для подключения проводки вашего автомобиля к проводке прицепа.Некоторые автомобили оснащены встроенным разъемом для облегчения подключения. Если в вашем автомобиле нет разъема, то индивидуальная проводка — идеальный ответ.

Изготовленный на заказ жгут проводов прицепа также известен как тройник. Вы можете настроить индивидуальные ремни безопасности в соответствии с проводкой вашего автомобиля. Он обеспечивает розетку для подключения к прицепу, обычно с использованием 4-контактной квартиры.

Для нестандартной привязи может потребоваться встроенный преобразователь, а может и не потребоваться. Вам нужно будет использовать преобразователь только тогда, когда он требуется вашему автомобилю.

Типы нестандартной проводки

Вы можете использовать два типа нестандартной проводки для подключения проводки вашего автомобиля к прицепу —

Оба могут выглядеть одинаково внешне, но они полностью различаются по функциям.

Заказной жгут проводов

Заказной жгут проводов поставляется с несколькими заглушками. Заглушки можно подключать непосредственно к заднему фонарю автомобиля. Источником питания ремня является аккумулятор или задние фонари.Вам потребуются две точки подключения, чтобы установить соединение с помощью специального жгута проводов. Обычно в сварке или пайке не требуется.

Специальные разъемы для проводки

Не все автомобили имеют разъем для подключения проводки прицепа. Они могут поставляться со специальной розеткой, предоставленной производителем. Розетка помогает подключить проводку автомобиля к проводке прицепа. Система использует одну вилку для подключения к заводской розетке автомобиля. Это поможет вам установить соединение с помощью стандартных разъемов проводки прицепа.

Проверьте, есть ли в вашем автомобиле розетка для подключения проводки прицепа. Затем решите, нужен ли вам специальный жгут проводов или нестандартный соединительный элемент.

В следующем разделе мы рассмотрим способы преобразования двух разных систем проводки.

Глава 3: Как преобразовать две разные системы электропроводки

Вы не всегда можете получить специальный жгут проводов для вашего прицепа. В этом случае вам понадобится электрический преобразователь. Электрический преобразователь поможет вам соединить проводку вашего автомобиля с прицепом.Он позволяет соединить сложную электропроводку автомобиля с простой электропроводкой прицепа.

Например, в большинстве автомобилей используется трехпроводная система или система ШИМ. С другой стороны, в прицепах обычно используются двухпроводные схемы. Теперь две конфигурации не совпадают. Здесь пригодится электрический преобразователь. Он позволяет подключать автомобиль к прицепу через штатную вилку и розетку.

Вы можете попробовать поискать электрические преобразователи в местном магазине автозапчастей. Кроме того, вы также можете выполнить поиск в Интернете.

Теперь настала очередь выяснить, чем отличаются вилки от розеток.

Глава 4: Различия между вилками и розетками

Вилки и розетки помогают соединить проводку автомобиля с прицепом. Розетка относится к соединению, которое находится с автомобилем. Штекер относится к подключению на стороне прицепа. Вы можете найти вилки и розетки с двумя-семью проводами. Электрические требования прицепа определяют количество необходимых вам проводов.

Большинство вилок и розеток имеют цветные провода для облегчения подключения.

Общие заглушки по типу прицепа

Прицепы поставляются с заглушками разных типов. Электрические компоненты прицепа определяют тип вилки. Вот список различных прицепов и вилок, которые они используют:

Лодочный прицеп без защиты от перенапряжения: наиболее распространены плоские 4-контактные вилки. В некоторых случаях вы также можете найти 7-контактные заглушки для лезвий RV.

Лодочный прицеп с защитой от перенапряжения: обычно используются 5-контактные плоские вилки.В редких случаях они также могут использовать 6-контактные или 7-контактные заглушки RV.

Коммунальные прицепы:

Чаще всего используются плоские вилки с 4 выводами. Иногда они также используют 6-контактные или 7-контактные заглушки для лезвий RV.

Прицепы Camper:

Прицепы Camper обычно имеют 7-позиционные заглушки для лезвий RV. Иногда они могут также использовать 6-контактные или 7-контактные вилки.

Прицепы с 5-ю колесами:

использует 7-ходовые заглушки для лезвий RV.Некоторые из них могут иметь 6-контактные круглые вилки.

Прицепы «гусиная шея»:

Шестигранные круглые заглушки являются наиболее распространенными. Редко используются 7-контактные вилки для лезвий RV.

В следующей части мы узнаем, как адаптироваться к двум различным типам разъемов.

Глава 5: Как адаптировать два разных типа разъемов

В транспортных средствах вы найдете бесчисленное множество типов разъемов. Это означает, что разъем вашего прицепа может отличаться от разъема вашего автомобиля. Например, у вашего автомобиля могут быть 6-контактные круглые разъемы, а в прицепе — 4-контактные разъемы.Как установить соединение в таких случаях?

Ответ заключается в использовании простого адаптера.

Адаптер — это простое электрическое устройство. Вы можете использовать его для подключения проводки вашего автомобиля к проводке прицепа в случае использования других вилок и розеток. Для подключения адаптеров не требуется никаких дополнительных действий. Они действуют как мост между двумя разными типами разъемов.

В редких случаях может потребоваться использование дополнительных проводов для заземления системы. Вам также могут понадобиться провода для подключения к проводке вашего автомобиля.К некоторым распространенным типам адаптеров относятся:

• Плоский переходник с 4 на 6 сторон

• От 4 на 4 контура к плоскому переходнику

• RV с 7 ходов на 6- переходник круглого сечения

• переходника RV с 7 сторон на 6-сторонний переходник

• плоский переходник с 6 на 4 стороны

Теперь мы расскажем, как перемонтировать прицеп, чтобы он был готов к дороге.

Глава 6: Как перемонтировать ваш трейлер

Переустановить ваш трейлер — не сложная задача. Для работы вам понадобится всего несколько инструментов и немного вашего времени. Главное оформить — это жгут проводов прицепа.
инструментов, которые вам понадобятся

1. Жгут проводов прицепа

2. Плоскогубцы

3. Щетка металлическая

4. Clips

Выполните шаги, указанные ниже, чтобы перемонтировать трейлер. Если вы недостаточно уверены в себе, вы также можете обратиться за помощью к профессионалу.

Установите прицеп

Шаг 1. Снимите старую проводку

Снимите старую проводку прицепа с помощью набора плоскогубцев. Также снимите разъем провода прицепа, если он есть. Помните о разводке проводов, чтобы облегчить замену электропроводки прицепа.

Шаг 2: Очистите область

Используйте проволочную щетку, чтобы очистить место от старого ремня безопасности от корродированного материала. Вы также можете покрыть поверхность антикоррозийной краской, чтобы проверить коррозию.

Шаг 3. Проложите новую проводку заново.

Теперь пропустите новый ремень через раму, чтобы добраться до задней части прицепа. Постарайтесь провести провод по направляющей рамы прицепа. Вы можете использовать резиновые втулки для фиксации ремня безопасности.

Шаг 4. Подсоедините провод заземления

Убедитесь, что в жгут проводов вашего прицепа есть подключенная вилка. Тогда вам не нужно будет выполнять какие-либо электромонтажные работы на ответвителе. Было бы полезно, если бы вы подключили белый провод заземления к разъему прицепа.

Убедитесь, что у разъема достаточно провода, чтобы добраться до вилки прицепа. Кроме того, оставьте достаточно провисания троса для обеспечения радиуса поворота прицепа.

Установка фонарей

Шаг 1: Установите габаритные огни

Используйте болты для установки габаритных фонарей. Затем используйте защелкивающиеся замки, чтобы соединить провода габаритных фонарей.

Шаг 2. Закрепите провода на раме

Используйте зажимы из комплекта для закрепления проводов на раме.Защищайте обвязку рамой прицепа, чтобы уберечь ее от загрязнений и движущихся частей.

Шаг 3: Установите задние фонари

Теперь прикрепите задние фонари к раме прицепа. Затем подключите провода к соответствующим точкам подключения.

Проверьте подключение

Всегда лучше проверить фары вашего прицепа, прежде чем отправиться в путь. Также убедитесь, что фары работают синхронно с фарами вашего автомобиля.

Профессиональный совет: большинство проблем с электричеством возникает из-за проблемного заземления.Это может привести к проблемам с освещением, даже если ваш вольтметр показывает доступный заряд. Для достижения наилучших результатов используйте заводское заземление, предоставленное производителем. В противном случае подключите заземляющий провод к шасси с помощью болта.

В следующем разделе мы расскажем, где можно приобрести нестандартный жгут проводов прицепа.

Глава 7: Где купить специальный жгут проводов прицепа?

Заказные жгуты проводов прицепа могут быть доступны из разных источников. Вот некоторые из способов, которыми вы можете попробовать купить индивидуальную подвесную систему.

Местный магазин запчастей для автомобилей

Вы можете заглянуть в местный магазин запчастей для автомобилей, чтобы найти нестандартные ремни безопасности. У них может быть в наличии ремни безопасности, подходящие для вашего автомобиля. Обязательно обратите внимание на характеристики электропроводки вашего автомобиля и прицепа. Это поможет вам выбрать правильную подвеску для вашего автомобиля и прицепа.

Интернет-магазины

Многие интернет-магазины электротоваров продают автомобильные ремни безопасности. Вы можете искать в Интернете и просматривать различные интернет-магазины, чтобы найти свою привязь.Перед оформлением заказа обязательно определитесь с надежностью продавца. Кроме того, обратите внимание на политику справедливого возврата. Возможно, вам придется вернуть привязь, если она не соответствует вашим требованиям.

Cloom Tech Supply Custom Trailer Wiring Harness

Вы также можете связаться с нами, чтобы создать свой индивидуальный жгут проводов прицепа. Мы изготавливаем ремни безопасности, соответствующие характеристикам вашего автомобиля и прицепа. Мы применяем строгие процедуры контроля качества и соблюдаем все профессиональные стандарты.Если вы ищете ремни безопасности, соответствующие вашим потребностям, мы вам поможем!

Заключение

Жгуты проводов прицепа имеют решающее значение, если вы хотите буксировать прицеп. Это поможет вам подключить проводку вашего автомобиля к проводке прицепа. Без ремня фары и указатели поворота прицепа работать не будут. Это означает, что вы можете уважать закон и избегать получения билетов с помощью ремня безопасности. Вы можете связаться с нами для получения качественных жгутов проводов для прицепов. Мы производим ремни безопасности, отвечающие вашим требованиям, в соответствии с высокими стандартами.

3 Решения распространенных проблем с электропроводкой прицепа

Когда дело доходит до обслуживания прицепа, большинство людей предпочитают сосредотачиваться на механике и фактической конструкции прицепа, что понятно, зная, что если эти два не находятся в хорошем состоянии, прицеп просто не будет работать, и это будет невозможно. использовать это. Вот почему часто можно не обращать внимания на проводку и освещение прицепа. Однако эта область так же важна, как и общие характеристики прицепа, поскольку играет ключевую роль в обеспечении безопасности.Как вы собираетесь предупреждать пешеходов и других водителей о своих передвижениях без света?

При этом есть некоторые проблемы, которые могут возникнуть с проводкой прицепа, о которых должен знать каждый владелец, чтобы их исправить. Сегодня мы покажем вам 3 простых решения распространенных проблем с электропроводкой прицепа.

3 простых решения для типичных проблем с электропроводкой прицепа

Проверить заземление

Проверка системы заземления является одной из основных, поскольку провод заземления обеспечивает безопасность, исключает возможность поражения электрическим током и гарантирует безопасность в случае неисправности электрической цепи.Провод заземления должен быть подключен к раме прицепа, а область заземления следует часто проверять на предмет коррозии и скопления краски. Эту область следует очищать, пока не будет достигнута чистая металлическая поверхность или пока не будут заменены корродированные винты заземления.

Способ проверки соединения: отсоедините провод заземления и прикрепите его к отрезку провода, идущему к отрицательной клемме аккумуляторной батареи основного транспортного средства; если это решает проблему с светопроводом, его следует оставить на месте, в противном случае — заменить.

Ищите условия перегрузки

Перегрузки возникают, когда схемы работают с большим количеством электроэнергии, чем они могут выдержать, что вызывает перегрев и плавление проволоки. Вот почему так важно знать максимальную допустимую силу тока жгута проводов, подключенного к прицепу, и сравнивать его с показаниями установленных огней. Если фары на прицепе потребляют больше силы тока, чем может выдержать жгут, есть простое решение: снимите лампы с дополнительных габаритных огней, попробуйте снова подключить прицеп и посмотрите, работает ли жгут без них.Если это так, это указывает на избыточное количество огней. Вы всегда можете заменить их светодиодными версиями, чтобы потреблять меньше энергии.

Проверка на коррозию

Коррозию легко найти, так как он выглядит зеленым или белым, и его следует проверить, увидев, что фары автомобиля работают, а фары прицепа кажутся тусклыми или не работают. Когда коррозия достигает разъемов проводки, освещение перестает работать, и подключенные к ним вилки необходимо либо заменить, либо очистить.Одним из способов борьбы с коррозией является опрыскивание разъема очистителем электрических контактов и чистка контактов тонкой проволочной щеткой. Это должно помочь создать более прочное соединение между проводами. Альтернативный метод предполагает использование наждачной бумаги с зернистостью 220 для очистки проводов и соединений.

Позаботьтесь о проводке прицепа, прежде чем пускать его в работу, и, как вы можете видеть из этих советов, сделать это не так уж и сложно. Следуйте этим инструкциям, и любые незначительные проблемы с проводкой исчезнут.

Обязательно посетите GR Trailers сегодня и познакомьтесь с нашим ассортиментом продукции.Или еще лучше, позвоните нам по телефону 405-567-0567, и давайте работать вместе.

Прицепов

Продукты 1-40 из 40

Сортировать по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2479F —

(3) склеенные провода 14AWG с цветовой кодировкой, 2 1/2 дюйма футов.В длину. (1) 14AWG заземляющий провод с кольцевой заделкой, длина 2 1/2 дюйма. Всепогодная конструкция с двойной формой. Устойчивый к атмосферным воздействиям колпачок на охватывающем конце. Используется для адаптации вилки пикапа к 4-проводному прицепу. Поставляется с указанием цвета -кодированные провода. Белый провод — Земля Коричневый провод — Задний желтый провод — Левый поворот Зеленый провод — Правый поворот …

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2480F —

(2) провода с соединением встык 12AWG, 1 фут.В длину. (1) Провод заземления с кольцевой заделкой 12AWG, 1 фут. В длину. (1) 4-контактная плоская вилка в сборе с (4) проводами 16AWG с цветовой кодировкой, 4 фута. В длину. Общая сумма составляет 4 фута. В длину. Крышка гнезда подпружинена. Используется для адаптации вилки подборщика к 6-проводному прицепу.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2491F — Комплект

включает: (1) 4-контактный плоский литой разъем для прицепа с частичной изоляцией Flex-Guard и поляризованными заглушками.(3) Провода 16AWG с цветовой кодировкой, длина 6 1/2 дюймов. (1) Провод заземления 16AWG с кольцевой заделкой, 6 1/2 дюймов. В длину. (3) Соединители для сращивания. (1) Тестер цепей 12 Вольт.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2502F —

(2) провода 16AWG с цветовой кодировкой, длина 12 дюймов — на вилке.(2) Провода с цветовой кодировкой 16AWG, длина 12 дюймов — на розетке. Соединение с узлом электропроводки для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2512F —

(4) провода 18AWG с цветовой кодировкой, длина 12 дюймов — на вилке.(4) Провода с цветовой кодировкой 18AWG, длина 12 дюймов — на розетке. Соединение с узлом электропроводки для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2513F —

(5) Провода 18AWG с цветовой кодировкой, длина 12 дюймов — на вилке.(5) Провода с цветовой кодировкой 18AWG, длина 12 дюймов — на розетке. Соединение с узлом электропроводки для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2514F —

(6) проводов с цветовой кодировкой 18AWG, длина 12 дюймов — на вилке.(6) Провода с цветовой кодировкой 18AWG, длина 12 дюймов — на розетке. Соединение с монтажной схемой для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2515F —

(3) 4 фута.Склеенные провода и (1) 18-дюймовый заземляющий провод. Все провода имеют размер 16 AWG и имеют цветовую маркировку. Соединяются с проводкой в ​​сборе для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов. Сопряжения с JT&T # 2516F.

Семь шагов к успешному ремонту 7-контактной вилки шнура прицепа

Когда вы станете RVer, вы будете удивлены, узнав, что иногда простые и недорогие ремонтные работы RV имеют большое значение для вашего спокойствия.Этот 7-контактный ремонт вилки шнура прицепа является отличным примером.

Вы когда-нибудь цеплялись и замечали такое предупреждение контроллера тормозов?

Фото: LiveWorkDream.com

Буксируете ли вы седельно-сцепное устройство или прицеп, контроллер тормозов — ваш спасательный круг для безопасной остановки. Если у вас возникнут проблемы с этим, не спешите обвинять контролера.

Вместо этого начните с проверки соединения в вилке и розетке шнура прицепа. Если разъемы в вашем 7-контактном штекере выглядят так изогнутыми и поврежденными, вероятно, они не плотно соединяются при подключении к розетке.

Проблема может быть в ослабленных 7-контактных разъемах.

Фото: LiveWorkDream.com

Если вы остановились в кемпинге в глубинке, не волнуйтесь. Кратковременное решение — соединить разъемы внутри вилки вместе, чтобы они плотнее прилегали к клеммам внутри розетки.

Когда вы вернетесь к цивилизации, отправляйтесь в ближайший магазин товаров для автодомов или в магазин на Amazon, чтобы найти новую вилку.

Не беспокойтесь о работе по установке разъемов — это просто! Вот семь простых шагов, которые помогут легко отремонтировать вилку 7-контактного шнура прицепа.

Отремонтируйте 7-контактную вилку шнура прицепа таким образом

• Шаг 1: Отрежьте старую пробку
• Шаг 2: Замените на новую заглушку

Это действительно так просто! Конечно, вам понадобятся более подробные сведения для успешного исправления, так что читайте дальше.

Сначала купите качественную 7-контактную вилку для прицепа.

Фото: LiveWorkDream.com

Нам нравится 7-полюсный соединитель Curt, потому что Curt Manufacturing производит отличные буксирные изделия.В этой вилке используются плоские полюсные клеммные соединители вместо обычных зажимных разъемов, которые явно имеют тенденцию с течением времени изгибаться.

Инструменты, которые вам понадобятся для начала:

Фото: LiveWorkDream.com

• Кусачки
• Нож для коробок *
• Инструмент для зачистки проводов *
• Отвертка с плоской головкой
• Отвертка Phillips

* Необязательно. Вам может сойти с рук замена всего вышеперечисленного на приличный мультитул Leatherman.

Шаг 1. Отрежьте старую вилку и оголите провода.

Фото: LiveWorkDream.com

Возьмите кусачки и перережьте все провода в шнуре рядом с вилкой. Теперь возьмите нож для коробок и аккуратно прорежьте им внешний резиновый экран.

Будьте осторожны, чтобы не повредить внутренние провода. Сделайте один разрез вдоль шнура, а другой — вокруг шнура в нескольких сантиметрах от открытого конца.

Только не проходите до конца, чтобы можно было оторвать резину, не разрезая ни один из 7 проводов внутри.

Вилку можно отрезать до или после оголения проводов. Хорошая идея — сначала определить цвета, чтобы убедиться, что все они разные.

Шаг 2. Снимите экранирование со всех проводов.

Фото: LiveWorkDream.com

Используйте инструменты для зачистки проводов, чтобы снять экран с каждого провода. Длина оголенной меди может отличаться в зависимости от заменяемой вилки.

В нашем случае мы обрезали каждый провод примерно на 1 дюйм, затем удалили достаточно резины, чтобы можно было легко вставить каждый цветной провод в новую вилку.

Шаг 3. Вставьте шнур в вилку и прикрепите центральный провод.

Фото: LiveWorkDream.com

Осторожно протяните весь шнур через узкий конец корпуса вилки, чтобы цветные провода вышли из широкого конца.

Присоедините центральный провод к среднему контактному разъему на штекерной сборке. На нашем шнуре центральный провод был желтым. Ваш может быть другим.

ВНИМАНИЕ! Обратитесь к руководству по обслуживанию вашего прицепа и инструкциям по установке вилки, чтобы избежать проблем с проводкой, которые могут повредить ваш прицеп, контроллер тормозов или автомобиль!

Шаг 4.Подключите провода шнура к клеммам вилки.

Фото: LiveWorkDream.com

Еще одна причина, по которой нам нравится 7-контактный штекер Curt, заключается в том, что он имеет цвет для каждого провода, отлитого в пластик под каждой соответствующей клеммой.

Подходит для большинства хороших вилок, но если нет, будьте осторожны. Затем прикрепите каждую из семи цветных проводов. Убедитесь, что соединения туго затянуты, но не затягивайте винты настолько, чтобы не согнуть клеммные зажимы.

Шаг 5. Теперь закройте узел плунжера.

Фото: LiveWorkDream.com

Сдвиньте корпус вилки вверх по кабелю к клеммному блоку, который вы только что соединили.

Не забудьте совместить паз в крышке с пазом на заглушке, затем затяните установочный винт, чтобы прикрепить две детали. Скорее всего, они подойдут друг другу только одним способом. Это обеспечит подключение всех проводов шнура к правильным клеммам розетки.

Шаг 6. Закрепите корпус штекера.

Фото: LiveWorkDream.com

Просто вставьте обжимной соединитель в паз на крышке штекера. Затяните его на месте большим установочным винтом.

Шаг 7. Проверьте новую заглушку.

Фото: LiveWorkDream.com

Возьмите вилку и заново подключенный шнур и вставьте его в 7-контактную розетку прицепа. Работайте с партнером, чтобы проверить все ваши огни, включая опасности и задний ход.

Следите за контроллером тормозов, чтобы не появлялись эти пугающие предупреждающие сообщения. Если ваш контроллер не имеет такой функции отображения, сделайте себе большое одолжение и купите такой, как Tekonsha P3.Вы найдете модели контроллеров тормозов для всех складок. Ремонт 7-контактного шнура прицепа завершен.

Независимо от того, есть ли у вас высокопроизводительные гидравлические дисковые тормоза на вашем прицепе или традиционные электрические барабанные тормоза, ваш контроллер тормозов RV, 7-контактный штекер для кабеля прицепа и розетка для кабеля прицепа всегда должны быть в отличном состоянии.

Подобные регулярные осмотры и техническое обслуживание могут спасти вас и ваш дом на колесах от аварийного торможения.

Любите RVing? Вы полюбите RV LIFE Pro

Это страсть к путешествиям, свобода открытых дорог.Это не пункт назначения, а путь. Он исследует мир. Вам не нужен дом, потому что, путешествуя, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на RV довольно сложно. В RV LIFE мы считаем, что это должно быть просто. Как сами RVers, мы понимаем этот процесс и помогли миллионам RVer путешествовать с уверенностью и осуществить их мечты о путешествиях.

Мастер

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в безопасный GPS-навигатор, который доставит вас туда безопасно.У вас есть вопросы по ВСЕМУ, касающемуся RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форумов RV.

Шаг 1. Нажмите здесь, чтобы узнать больше и подписаться на бесплатную пробную версию.
