Что такое лонжерон автомобиля. Что такое лонжерон?

Что такое лонжерон? Как выглядит? Способен ли он лопнуть? Какие последствия ждут транспортное средство, если лонжерон «уйдет» или «устанет»? И, наконец, где расположен данный элемент автомобиля? В данной статье мы подробно ответим на все эти вопросы.

Содержание

Лонжерон автомобиля, для чего он нужен машине
Как выглядит лонжерон
Лонжерон автомобиля, из какого материала изготовлен
Конструктивные особенности лонжерона, какие нагрузки выдерживает
Лонжерон автомобиля, какие задачи возложены на эти элементы корпуса авто
Лонжероны, какие проблемы возникают у лонжеронов под действием нагрузок
Эксплуатация автомобиля с поврежденными лонжеронами опасность для жизни, почему
Советы профи: почему после ДТП необходимо обязательно проверять лонжероны

Лонжерон автомобиля, для чего он нужен машине

Лонжерон являет собой трубу прямоугольного сечения, которая проходит через заднюю или переднюю часть транспортного средства либо вообще насквозь него между бамперами.

Лонжерон — основной силовой компонент автомобиля: в рамных транспортных средствах (тяжелые внедорожники, грузовики) лонжероны являются частью рамы, а в безрамных (легковой транспорт) служат усилительной деталью для пола багажного отсека, днища кузова и брызговиков.

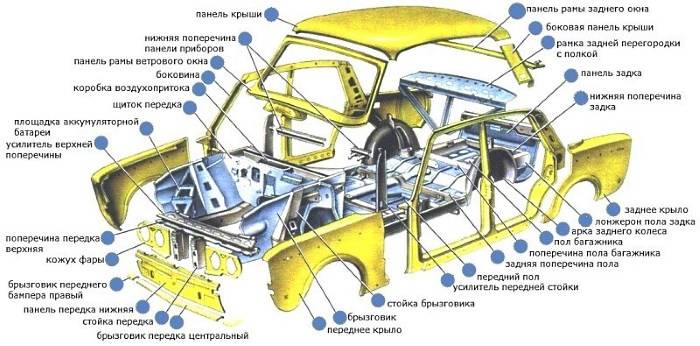

Как выглядит лонжерон

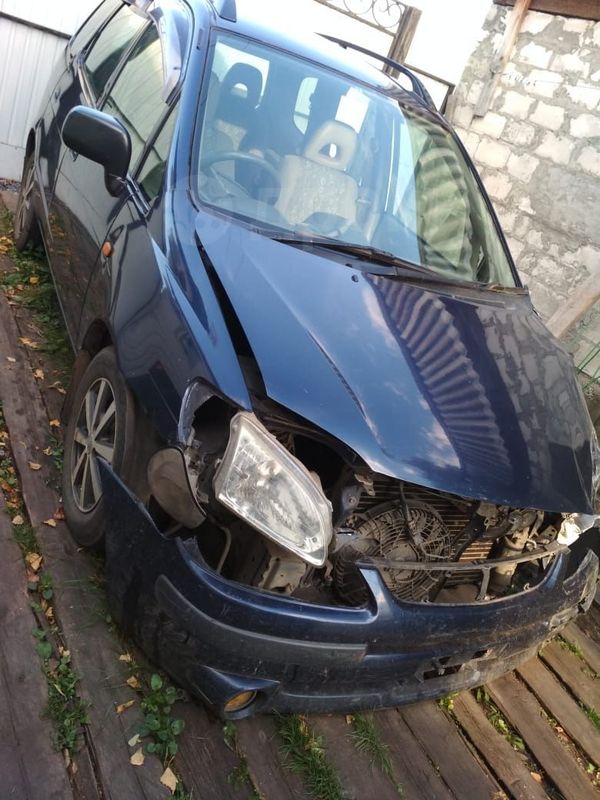

Битый лонжерон

Лонжероны бывают цельными (изготавливаются штамповочным методом или путем фрезерования — выглядят как цельный элемент) и составными (набор железных деталей). В стандартной конструкции их, как правило, два — правый и левый. Каждый из них условно делится на три части — передний, средний и задний лонжерон. Относительно друг друга, чаще всего, они находятся параллельно, однако некоторые рамные конструкции предусматривают их расположение под малым углом.

Если посмотреть на фотографию автомобиля изнутри, можно увидеть, что лонжероны выглядят как лестничная рама и похожи на букву «П». Как уже было сказано выше, лестничная рама, как правило, применяется для грузовых автомобилей, кроссоверов и внедорожников, а «легковушки», зачастую, оборудованы несущей конструкцией корпуса.

Лонжерон автомобиля, из какого материала изготовлен

Лонжероны, чаще всего, изготавливают из алюминиевых и титановых сплавов, а также композитных слоев. Главное сечение детали — швеллер (П-образное сечение). В наиболее нагруженных местах оно увеличивается.

Конструктивные особенности лонжерона, какие нагрузки выдерживает

В зависимости от конструкции, лонжероны могут проходить по всей длине корпуса либо располагаться сзади и спереди автомобиля. В результате того, что на них постоянно давят разные силы, лонжеронам приходится выдерживать серьезные нагрузки, к которым можно отнести вес людей в автомобиле, вес двигателя, а также массу других автомобильных элементов. Помимо этого, на данную деталь все время действует ударная нагрузка, передаваемая при езде от автомобильных колес.

Лонжерон автомобиля, какие задачи возложены на эти элементы корпуса авто

Помимо всего сказанного выше, лонжерон является амортизатором переднего отдела кузова, поскольку расположен в районе поглощения деформации. Слишком прочная и жесткая конструкция кузова не способна поглотить энергию удара, в результате чего кузов фактически в полном объеме передает энергию пассажирам автомобиля.

Чтобы часть кузова, где находятся пассажиры, деформировалась минимально, нужно смягчить удар. Для этого в задней и передней частях кузова организованы деформируемые зоны, силовая структура которых сознательно ослабляется в продольном направлении. В частности, разными методами ослабляют лонжероны — в слабонагруженных местах выполняют специальные отверстия и сквозные прорези, уменьшают толщину их сечения или стенок, создают специальные складки при штамповке, которые предусматривают смятие лонжеронов при аварии и так далее. Эти части при столкновении подвергаются существенному разрушению, однако, одновременно с этим, поглощают большинство кинетической энергии, что уменьшает силу удара, который направлен в сторону салона.

Лонжерон от грузовика

Лонжероны, какие проблемы возникают у лонжеронов под действием нагрузок

Под влиянием нагрузок лонжероны со временем способны деформироваться, в особенности страдает передний. Хотя задние лонжероны тоже способны «уставать» и трескаться. Слово «уставать» предполагает появление трещины, которая с течением времени разрастается по всему лонжерону. Разумеется, что авария также может оставить существенный след.

Эксплуатация автомобиля с поврежденными лонжеронами опасность для жизни, почему

При эксплуатации транспортного средства с поврежденными лонжеронами происходит нарушение некоторых параметров автомобиля — незначительно, однако меняется положение силовой установки, дверей, положение разъемов деталей кузова. К тому же, страдает геометрия подвески. В результате всего этого снижается управляемость автомобиля. Поэтому, если имеет место повреждение кузова, следует везти автомобиль на диагностику — данное решение будет наиболее правильным.

Советы профи: почему после ДТП необходимо обязательно проверять лонжероны

Если лонжерон лопнет, вся конструкция кузова будет полностью разрушена. Именно поэтому после ДТП специалисты в первую очередь осматривают степень деформации данных элементов. Немаловажную роль играет и расположение лонжеронов в автомобиле.

Как свидетельствует статистика, около 90 процентов работ, связанных с данным элементом, приходятся именно на передний лонжерон. Такие повреждения решаются быстро лишь с рамным лонжероном — его просто меняют. В безрамных конструкциях иногда лонжероны попросту не подлежат замене. Если его слегка помяло при аварии, то повреждение исправляется с помощью специального стенда-каролинера. Например, на стенде расположен левый передний лонжерон и правый — механики с помощью удобного расположения замеряют все параметры, нужные для исправления проблемы.

Но, бывает и такое, что лонжероны не подлежат ремонту, поэтому единственный выход — замена. Смена элементов влечет за собой изменение характеристик всего кузова, ведь вес, материал и форму изделия рассчитывает компания-изготовитель — автомобильным центрам приходится импровизировать. Если состояние главных частей лонжерона является нормальным, то с помощью дуговой газосварки производится частичная замена.

При ремонте настаивайте на том, чтобы новый лонжерон по массе и размеру не был больше старого. Некоторые водители предпочитают упрочнить новый, однако помните, что такое решение способно при ударе привести к потере амортизирующих свойств. Постоянные удары приводят к более сложным последствиям.

Что такое лонжерон и где он находится

В автосервисах могут сообщить о проблемах с лонжероном автомобиля. Но что такое лонжерон? Под ним подразумевается продольный профиль, которой может располагаться спереди, сзади или проходить по всей длине. От целостности этого элемента зависят многие системы автомобиля, преимущественно управляемость и безопасность. На лонжерон авто приходится сильное давление различных сил: вес агрегатов, пассажиров, груза, вибрационные, внешние удары и т. д.

Лонжерон – что это за элемент, и какие особенности он имеет?

Лучше всего определить, что такое лонжерон в автомобиле, на основании его функций. Основная задача балки сводится к усилению прочности днища. В легковых автомобилях они представляют собой 2 рейки, а в кроссоверах и джипах практически всегда устроен П-образный лонжерон.

Задние лонжероны автомобиля

Визуально может быть сложно оценить роль такого элемента, для этого стоит узнать, что будет при его разрушении, износе или отсутствии:

листы днища начнут «гулять» под ногами пассажиров;
несколько прогнётся весь кузов в центре, где сосредоточена максимальная нагрузка;
изменится форма проёма для дверей;
деформируются разъёмы компонентов кузова и могут отпадать отдельные крепления;
нарушится положение мотора, он продавит металл и может цеплять землю;
при полном разрушении лонжерона и весь кузов также будет разрушен.

Из-за настолько важных задач элемента, специалисты всегда осматривают лонжерон автомобиля в процессе технического обслуживания, ремонта или восстановления авто после ДТП.

Наибольшая подверженность разрушению отмечается в передней части машины, а на задний лонжерон приходится только 10% всех ремонтных работ, связанных с этими деталями. Быстрее всего восстановить транспортное средство с рамным лонжероном, так как ремонт конструкции проводится с минимальным разбором несущей части.

Немаловажную роль играет положение, в котором располагается элемент: горизонтальное, параллельное, под углом и т. д. Каждая конструкция имеет свои достоинства и недостатки.

Лонжероны передние и задние

Для рассмотрения конструкции устройства придётся спуститься под машину со стороны капота. Иногда места, где находятся передний и задний лонжерон машины, имеют дополнительные усиления. Задние и средние части могут быть видимыми снизу, но иногда закрыты слоем защиты днища. Во многих автомобилях можно заметить часть переднего лонжерона, если смотреть сверху капота. Чтобы нагляднее узнать, где находятся лонжероны, можно изучить фото.

Предназначение и устройство лонжеронов

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин, он призван удерживать все агрегаты в целостности, и обеспечивает жёсткую фиксацию. Большинство кузовных компонентов прикрепляются к лонжерону. На агрегат приходится наибольшее количество нагрузок, поэтому для усиления конструкции используются перемычки. Внешний вид напоминает лестницу.

Конструкционно лонжерон автомобиля – это прямоугольная труба, используется 2 штуки для составления продольного набора. В стандартном варианте есть правый и левый лонжерон. Можно распределить конструкцию на 3 части: переднюю, среднюю и заднюю. Выше всех располагается левая передняя часть и задний лонжерон. Практически всегда между собой они имеют параллельное направление, но иногда встречаются модели с небольшими уклонами.

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин

Встречаются составные варианты, которые имеют вид нескольких металлических запчастей, другие разновидности – цельные, изготавливающиеся методом штамповки или фрезеровки. Лонжерон преимущественно изготавливают из алюминия (в основном из сплавов), титана и разных композитных материалов. При рассмотрении в сечении деталь имеет вид швеллера, усиливающегося в местах наибольшего давления и истончающегося в области кузова.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении. С этой целью швеллеры несколько ослабляются в местах минимальных нагрузок.

Существует 3 основных решения:

уменьшение толщины металла. Подобный подход называют переменным сечением;
создание прорезов и отверстий для ослабления конструкции;
формирование особых складок. В моменты создания нагрузок лонжерон складывается в «гармошку». Самый эффективный вид, гасит практически всю кинетическую энергию, но он более всех подвержен разрушению, а восстановление становится крайне сложным.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении

Лонжерон является силовым агрегатом автомобиля. Для грузовых видов транспорта и усиленных внедорожников устройство входит в раму. Для малогабаритных машин чаще используется безрамная конструкция, в ней лонжерон только усиливает дно кузова и багажного отсека. Расчёт прочности сделан с целью выдерживания сильных нагрузок, даже в момент ДТП лонжероны не сильно страдают, чаще остаются практически целыми. Конструкция собирается с целью восприятия больших нагрузок длительное время.

Функции и задачи, которые выполняет конструкция

Ролей у лонжерона всего несколько, но все они крайне важны:

соединяющая. Важная задача – соединение всех кузовных, ходовых и других элементов системы воедино;
несущая. Конструкция призвана выдерживать нагрузки любой направленности и силы. Динамические и статические силы воздействуют на лонжероны постоянно;
смягчающая движение. Роль устройства сводится к улучшению комфорта пассажиров в процессе движения за счёт снижения силы динамических ударов подвески. Конструкция рассчитана на выполнение роли демпфера между подвеской и кузовом. Часть энергии гасится в лонжероне. Если бы он был слишком прочным, пассажиров кидало бы из стороны в сторону. Для смягчения ударов в устройстве предусмотрены места минимальной деформации, за счёт которых поглощается большая часть энергии.

Роль лонжерона смягчить движение

Типы существующих несущих конструкций

Наибольшим отличием является направление несущей части и расположение лонжеронов. Тип конструкции отличается в зависимости от роли и задач автомобиля, а также от решений производителя.

Сегодня существует ряд распространённых типов:

полностью горизонтальное размещение с параллельным нахождением элементов между собой. Чаще устанавливается на авто, к которым предъявляются требования высокой проходимости;
с небольшими изгибами. Искривление находится по всему днищу, лонжероны огибают форму дна, создавая единый контур. Улучшают комфорт пассажиров и эффективно снижают количество вибраций;
вертикальное положение. Особенность типа сводится к возможности создания плоского пола с существенным снижением, больше чем у традиционных моделей авто;
угловатые виды. Увеличивают пассивную безопасность транспортного средства.

Различается несущая часть по типу поперечен, устроенных во всех авто. Их роль сводится к созданию рёбер жёсткости, но конструкционно они устроены по-разному: перпендикулярно вставляются между швеллерами, в форме буквы К или X-образные модели. Поперечины практически всегда изготавливаются из стали, а затем изгибаются. В легковых авто поперечный набор сваривается с лонжеронами, а в грузовых моделях применяется метод клёпки. Далее к конструкции присоединяются кронштейны для крепления агрегатов машины.

Лонжерон на Infiniti FX35

Плюсы и минусы такой конструкции

Главное достоинство использования лонжеронной конструкции сводится к созданию достаточной прочности авто с минимальным увеличением веса. Благодаря сохранению лёгкости транспортного средства, оно легче управляется и становится более маневренным. Устройство относится к элементам, обеспечивающим пассивную безопасность.

Конструкция имеет не только плюсы, но и минусы:

все тяжёлые и габаритные агрегаты крепятся к лонжерону, это приводит к взаимосвязи. При получении разрушительных ударов в процессе тяжёлого ДТП, получают повреждения все закреплённые агрегаты;
особая конструкция лонжеронов приводит к сложности ремонта. Крайне редко удаётся восстановить сломанный швеллер.

Основные проблемы машины, связанные с лонжеронами

Низкая подверженность лонжеронов разрушению не является залогом полной безопасности. Проблемы все равно существуют, среди них:

существенной проблемой классической конструкции является подверженность автомобиля эффекту усталости. Весь металл через 10 лет теряет большую часть прочности даже без визуальных повреждений. С виду лонжерон может быть прочным, а по техническим характеристикам он существенно уступает новому;
сильная деформация лонжеронов при попадании в ДТП, в будущем машина теряет характеристики даже при ремонте этой составляющей. Нередко после ДТП смещается двигатель и компоненты подвески;
сложность ремонта обусловлена спецификой конструкции. В свободном доступе не продаются швеллеры, которые имеют встроенные элементы «гармошки» или обладают переменным сечением. Если устройство лопнет, вернуть изначальную прочность будет невозможно, кроме замены. При попадании в аварии обязательно нужно проверить наличие повреждений на несущей части авто даже при визуально удовлетворительном состоянии.

Сгнивший лонжерон

Способ ремонта определяется на основании степени и типа повреждений. Проще всего заменить лонжероны в рамной конструкции, их можно будет извлечь с минимальным количеством дополнительных работ. Если он является основой несущей части кузова, возникают сложности в замене, а порой его невозможно сменить. В старых автомобилях стоимость работ такова, что замена лонжерона становится бессмысленной.

При частичной деформации есть возможность вытянуть лонжерон, но потребуется особое оборудование, которое можно найти только на крупных СТО. При помощи стенда удаётся вернуть практически изначальные характеристики, очевидно, что прочность всё же несколько ухудшается.

После особенно тяжёлых аварий вытягивание лонжерона становится невозможным, единственный выход – замена. При несоблюдении какого-либо из этапов замены – подбора, сваривания, крепления и т. п. – скоро может произойти повторная поломка.

Вывод

Особая важность лонжерона в конструкции обусловила необходимостью сохранения и восстановления высокой прочности устройства. За состоянием несущей части нужно следить и проводить необходимые ремонтные работы, так как из-за своей важности она достойна максимального внимания.

Лонжерон в автомобиле: предназначение, неисправности, замена

Изначально на всех автомобилях использовалась рамная несущая часть. То есть все элементы авто крепились к специальной конструкции – раме. Модификаций такой несущей части было несколько, но самое большое распространение получила рама лестничной конструкции. Состояла она из двух параллельно расположенных продольных балок – лонжеронов, соединенных между собой поперечинами, что и придавало этой конструкции вид лестницы.

Рамная конструкция кузова

По мере развития автомобилестроения, рамную конструкцию вытеснил несущий кузов. То есть все элементы авто крепились уже к кузову, и надобность в раме отпала, хотя и не совсем. Рамная несущая часть до сих пор применяется на грузовых авто, тяжелых внедорожниках. Все дело в том, что несущий кузов не способен выдерживать большие нагрузки, то есть эта конструкция не применяется для грузовиков или крупных внедорожников, обладающих значительной массой.

Но и в легковых авто не вся нагрузка от составных частей легла на кузов. Если бы так было сделано, то он, изготовленный из тонкого листового металла, просто не выдержал бы нагрузки, и составные части просто бы отваливались, обрывая металл. Поэтому без использования лонжеронов при монтаже несущего кузова нельзя обойтись.

Устройство лонжерона и для чего они нужны?

Функции рамы выполняет кузов в виде лонжеронов

Основная задача лонжеронов – воспринимать на себя все нагрузки как внутренние (составные части авто, пассажиры, дополнительный груз и т. д.), так и внешние (вибрации, передаваемые от колес). Лонжерон — это демпфер, который находится между подвеской и кузовом и гасит вибрации.

Лонжерон представляет собой обычную трубу прямоугольного сечения. Причем в разных местах это сечение может меняться, чтобы обеспечить необходимую жесткость кузова. В них проделаны технологические отверстия, при помощи которых производится монтаж и крепление составных частей авто, а также выполняется вентиляция, чтобы внутри них не накапливалась влага, являющая катализатором образования коррозионных процессов.

Но в отличие от рамной конструкции, где рама является полностью отдельным элементом авто, в легковых автомобилях лонжероны интегрированы в кузов, то есть являются неотъемлемой его частью и многие элементы кузова присоединены к ним при помощи сварки.

Особенности конструкции и виды лонжеронов

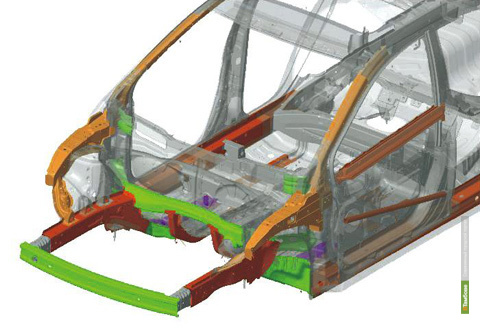

Передние лонжероны отмечены красным

Лонжероны в легковушках могут быть как раздельной конструкции, так и цельными. Под раздельными нужно понимать, что для определенной части кузова предназначены свои лонжероны. Устанавливаются они в передней части (упрочнение моторного отсека), средней части кузова (для укрепления днища салона) и сзади (усиление кормы кузова). Но поскольку типов кузовов – большое количество, то необязательно, что все указанные лонжероны могут использоваться. К примеру, в некоторых авто может отсутствовать средние или задние лонжероны, но передние есть всегда.

Объясняется это тем, что передок авто испытывает самые большие нагрузки – на него приходится вес силовой установки и трансмиссии, к нему крепиться подвеска.

Также в несущем кузове могут использоваться цельные лонжероны, тянущиеся вдоль всего авто от переднего бампера к заднему. Такая конструкция более надежна, но и сложнее в изготовлении, поскольку приходится придавать лонжеронам особую форму (изгибы крыльев) с сохранением всех прочностных показателей.

Но какие бы типы лонжеронов не применялись на авто, раздельные или цельные, они всегда парные и расположены параллельно друг относительно друга. Хотя в ряде случаев используются эти элементы, расположенные под небольшим углом.

Также лонжероны могут быть как составными, так и представляющие собой единый цельный элемент. Первые выглядят как определенный набор деталей, соединенных между собой. У каждого из них есть свои хорошие качества и недостатки. Так, составная конструкция обеспечивает более легкое проведение ремонта, поскольку возможна замена только поврежденной детали, без замены всей конструкции. Но и показатели по прочности и надежности у такого типа лонжеронов – ниже. Цельный же тип способен выдерживать значительные нагрузки за счет единой конструкции, но в случае его повреждения, восстановление его уже практически невозможно.

Чтобы лонжероны смогли выдерживать сильные нагрузки, в качестве материала их изготовления применяются титановые или алюминиевые сплавы, а также композитные материалы. Формирование же этих элементов выполняется либо путем штамповки, либо при помощи фрезерных станков.

Какие функции лонжероны выполняют?

Исходя из изложенного, становится понятно, что лонжероны в легковых авто являются главным силовым элементом в конструкции. Но если в грузовиках он – несущая часть, то в легковушках он всего лишь усиливает кузов. Но при этом функции его очень важны, поскольку он принимает на себя все нагрузки, действующие на кузов. А они разнонаправлены, поэтому лонжерон работает в очень жестких условиях.

Помимо усиления эти элементы еще выполняют и роль амортизаторов, обеспечивая как можно более ровное распределение вибрационных воздействий по всему кузову, а не лишь в его определенной части.

При ДТП основную силу удара в кузове приходится именно на лонжероны. Поэтому конструкция их такая, что они не только принимают ударные нагрузки на себя, но еще и гасят их. Для этого в передней части лонжерона сделаны так называемые «деформируемые» участки, где толщина металла меньше, чем в остальной части элемента. Нужны они для того, чтобы во время воздействия ударной нагрузки при ДТП, происходила деформация лонжерона, обеспечивающая снижение кинетической энергии удара.

Нередко при изготовлении лонжеронов применяются так называемые складки, задача которых – предотвратить разрыв лонжерона. При сильном ударе лонжерон со складками просто будет складываться в «гармошку».

Неисправности лонжеронов

Поскольку эти элементы конструкции кузова выполняют ряд важнейших функций, причем все они связаны с восприятием значительных нагрузок, то и возникновение деформации – дело времени.

Постепенно происходит «усталость» металла, из-за чего меняются его свойства – уменьшается прочность, упругость. Поэтому вероятность деформации даже от незначительного воздействия значительно возрастает.

Из-за этой «усталости» возможно образование трещин, начало которых обычно идет от технологических отверстий. После появления трещины при дальнейшей эксплуатации она будет «разрастаться» и если не предпринять мер, то в итоге она приведет к разрушению лонжерона.

Ну и, естественно, сильные ударные нагрузки, к примеру, при ДТП могут изменить геометрию самого элемента, а это уже – достаточно серьезная проблема. Потому, что многие элементы кузова, а также составные части авто крепятся именно к лонжеронам. И если при аварии лонжерон «повело», то это скажется на геометрии кузова, изменит положение агрегатов и узлов. Из-за этого в кузове могут значительно увеличиться зазоры и герметичность нарушится. Смещение агрегатов может привести к возникновению дополнительных нагрузок в местах соединения, что будет приводить к увеличению их износа.

Также изменение геометрии кузова практически всегда сказывается на управляемости авто. За счет того, что лонжероны «поведены» положение колес меняется, из-за чего машину может постоянно «вести» в сторону, а также значительно увеличится износ шин.

Способы восстановления и ремонта

Видео: Как вытянуть лонжерон своими руками, В ЛЕСУ)

Главная проблема использования лонжеронов в несущем кузове – очень трудное их восстановление и ремонт. Но и без них в конструкции авто не обойтись.

Как уже отмечено лонжероны составного типа, состоящие из нескольких деталей, еще можно ремонтировать путем замены поврежденного элемента, но и здесь есть свои нюансы. Таким образом можно устранить только трещины и другие незначительные повреждения этого элемента.

Можно трещины также и заварить при помощи сварочного аппарата, хотя и здесь тоже не все просто. Титановые и алюминиевые сплавы очень плохо подвергаются сварке, поэтому такие работы должен проводить профессионал, знающий все особенности работы с такими металлами.

Если лонжерон «повело» или имеются незначительные деформации, то возможно восстановление его геометрии на специальном стенде – каролинере. Но и эта операция не из легких, поскольку для доступа к поврежденному элементу приходится разбирать практически весь автомобиль.

Допускается частичная замена лонжерона. Производится она в случае, когда деформирован лишь небольшой участок на конце элемента. В таком случае поврежденную часть отрезают, а на ее место приваривают новый. Но такая операция возможна только с условием, что основная часть элемента не имеет никаких повреждений.

Полная же замена деформированного лонжерона – операция очень рисковая. Доказательством тому является то, что при сильном повреждении этого элемента кузов считается непригодным для дальнейшего использования.

И все же такая операция выполняется. Но при этом никто не предоставит полной гарантии того, что геометрия кузова восстановиться, а вот усугубить проблему попыткой замены лонжерона можно запросто. Да и сами такие работы являются очень дорогостоящими, поэтому не всегда целесообразно делать ее, учитывая то, что все вмешательства в конструкцию кузова обязательно скажутся на безопасности.

особенности, назначение, плюсы и минусы

Содержание

Функции
Типы
Плюсы и минусы
Основные проблемы машины
Устройство лонжерона и для чего они нужны?
Способы восстановления и ремонта

Лонжерон является основой конструкции большинства легковых автомобилей, на нем держатся агрегаты, и именно он воспринимает большинство нагрузок. Лонжероны в автомобиле располагаются парно, соединяясь перемычками, – так образуется несущая конструкция, которая обеспечивает жесткость кузова. К этой раме крепится большинство кузовных элементов и некоторые агрегаты машины. Если посмотреть на конструкцию, то можно увидеть, что напоминает эта деталь лестницу: на жаргоне так называю лонжерон автомобиля. Что это такое и какого его предназначение, расскажем далее.

В плане прочности и надежности лонжероны сложно сравнить с чем-то другим. Они рассчитаны на крайне тяжелые нагрузки, которые создаются не только весом машины, но и ездой по нашим дорогам. Способны длительное время переносить ударные нагрузки, которые создаются во время попадания колес в ямы.

Функции

Сам термин пришел из французского языка, где это слово означает движение вдоль чего-то. Этот термин применяется ко многим инженерным конструкциям такого рода, используется в железнодорожном, авиационном и даже корабельном транспорте. Несущая конструкция такого рода присутствует в большинстве автомобилей, кроме тех машин где несущим элементом является рама.

В классических легковых машинах лонжерон тянется вдоль кузова и усиливает его в местах, где сидят пассажиры и крепятся тяжелые элементы машины. В некотором роде лонжероны выполняют роль демпфера между кузовом и подвеской – часть энергии, воспринимаемой от дороги, которая могла быть передана кузову, гасится несущей конструкцией. Если бы кузов был настолько жестким изначально, то пассажиры и водитель воспринимали бы каждый удар гораздо сильнее, чем это происходит с такой конструкцией.

Поэтому чтобы предотвратить подобный эффект, в автомобиле передняя часть выполняется такой, чтобы она могла несколько смягчать удары, а не просто тотально деформироваться от них. Для выполнения такой задачи в конструкции предусмотрены специальные конструктивные решения.

Они обеспечиваются различными способами:

В некоторых местах лонжерон несколько уменьшается в толщине, изменяется ширина сечения.
Проделываются технологические отверстия в тех местах, которые переносят минимальные статические нагрузки.
Создаются специальные складки, которые при сильном ударе, во время аварии, позволяют сминать лонжерон автомобиля. За счет этого меньше страдает кузов, в котором находятся люди. Несущая конструкция поглощает кинетическую энергию и принимает на себя всю нагрузку, удар, передающийся в салон за счет этого получается гораздо слабее.

Типы

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производится в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана.

Выделяют такое расположение лонжеронов:

Горизонтальное с параллельным расположением друг относительно друга.
Изогнутые, идущие вдоль днища и повторяющие его контуры.
Вертикальное расположение.
Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Плюсы и минусы

Огромный плюс того, что в автомобиле находится лонжеронная конструкция, заключается в том, что она создает необходимую жесткость при легком весе. Малый вес обеспечивает повышенный уровень управляемости, машина становиться более маневренной. Обеспечивается максимальная пассивная безопасность за счет присутствия некоторых конструктивных решений, о которых мы говорили выше.

Но есть здесь и определенные минусы:

Каждый агрегат автомобиля (двигатель, коробка переключения передач и др.) закреплены на лонжероне, за счет чего обеспечивается взаимная связь. И если кузов повреждается сильным ударом, то технические элементы также страдают;
Из-за особенностей конструкции лонжероны редко, когда поддаются ремонту.

Основные проблемы машины

Главная проблема такой конструкции автомобиля заключается в том, что со временем металл поддается усталостному эффекту, из-за этого через 10 лет на вид прочная конструкция в действительности может оказаться вовсе и не такой.

При попадании автомобиля в серьезное дорожно-транспортное происшествие лонжероны достаточно сильно деформируются, что сильно влияет на общие характеристики машины. Возможно смещение двигателя, элементов подвески.

Вернуть первоначальный вид может быть крайне сложно либо вовсе невозможно. При лопании лонжерона автомобиля весь кузов теряет заложенную прочность. Поэтому даже после мелкой аварии нужно проверять в каком состоянии несущая конструкция. Даже если на вид с кузовом все нормально.

В зависимости от того, насколько сильно была повреждена машина, определяется вид ремонтных работ. Если машина рамная и пострадали лонжероны, то заменить их не составит особого труда. Если же лонжерон был одной из несущих частей кузова, то дела обстоят намного хуже. Нередко бывает и так, что заменить лонжероны невозможно или просто бессмысленно. Если деформация частичная, то несущую часть кузова возможно вытянуть на специальном стенде. С его помощью можно постараться вернуть параметры к изначальным, но прочность однозначно будет уступать варианту, изготовленному в заводских условиях.

Бывают и такие аварии, после которых невозможно вытянуть конструкцию, и она нуждается в замене. Если не правильно подобрать лонжерон на замену, неправильно сварить или закрепить конструкцию, то это приведет к скорой поломке кузова снова. Учитывая то, что основное назначение лонжерона – это усиление кузова, то эта конструкция становится крайне важной для машины. Поэтому и ремонту этой детали, в случае необходимости, нужно уделить максимум внимания в плане качества.

Лонжерон – это главный силовой элемент конструкции автомобиля, который расположен по всей её длине. Два лонжерона, между которыми расположены поперечные элементы, формируют раму. Она, в свою очередь, используется в качестве опоры для крепления кузова, элементов подвески и других деталей авто. По сути, лонжерон выглядит как металлический профиль или труба, имеющая прямоугольное сечение.

Лонжероны бывают двух типов:

расположенные в передней или задней части автомобиля;
проходящие по всей длине конструкции авто.

Лонжероны – это очень прочные конструктивные элементы, которые могут выдерживать очень серьезные нагрузки, создаваемые весом кузова, силового агрегата, пассажиров, багажа и др.

Помимо этого, лонжероны могут выдерживать значительную нагрузку во время движения, которая формируется колесами машины.

Пара лонжеронов, из которых состоит рама лестничного типа, с виду напоминают литеру «П», положенную на бок. Сегодня такие рамы с лонжеронами применяются почти на всех грузовиках и серьезных внедорожных автомобилях. Большинство легковых автомобилей производится с использованием несущего кузова. Лонжероны присутствуют в составе конструкции каждой машины.

Как мы уже упомянули выше, лонжероны подвержены существенным нагрузкам. В случае превышения допустимых показателей эти элементы конструкции могут деформироваться. Это крайне негативно влияет на основные параметры авто. К примеру, зачастую меняется положение элементов авто по отношению к кузову. Это значит, что мотор, детали передней и задней подвески, двери, крылья и другие составляющие автомобиля располагаются неправильно по отношению к основной конструкции кузова.

В большинстве случаев деформация лонжерона – это результат серьезного ДТП. В случае повреждения этой детали восстановить изначальные габариты и параметры кузова бывает очень непросто. Наверное, вы неоднократно видели, как некоторые автомобили «жуют» резину на колесах буквально на глазах. Такая проблема возникает в случае неправильного восстановления автомобиля после серьезной аварии.
Ещё один признак этой проблемы – автомобиль постоянно «ведет» влево или вправо. Отметим также, что в случае серьезного повреждения автомобиля в дорожно-транспортном происшествии очень важно выполнить тщательную диагностику лонжеронов, а также других элементов конструкции. Опытные специалисты точно знают, что такое лонжерон и что можно сделать в случае его повреждения.
Вытягивание лонжеронов после ДТП проводится с помощью специального оборудования. Перед выполнением процедуры осуществляется серьезная разборка транспортного средства. Получить требуемый результат не всегда возможно. Многие мастера не хотят браться за ремонт лонжерона. Да и заменить его не так уж и просто. Если вам предлагают произвести ремонт лонжеронов с применением сварки, нужно понимать, что характеристики этого элемента конструкции никогда не смогут вернуться к заводским значениям.
Не стоит пренебрегать этим, поскольку от этого зависит безопасность экипажа автомобиля. Лонжерон, который входит в состав рамы лестничного типа, подлежит замене. Если говорить о серьезной деформации данного элемента, менять его просто бессмысленно. Придётся полностью менять кузов автомобиля. Перед тем как доверить вытягивание деформированного лонжерона специалисту из соседнего гаража, советуем ещё раз всё взвесить и подумать, готовы ли вы рисковать безопасностью.

Устройство лонжерона и для чего они нужны?

Способы восстановления и ремонта

Если лонжерон «повело» или имеются незначительные деформации, то возможно восстановление его геометрии на специальном стенде – каролинере. Но и эта операция не из легких, поскольку для доступа к поврежденному элементу приходится разбирать практически весь автомобиль.

Лонжерон автомобиля – что это такое, для чего нужны ланжероны в машине

Основные детали кузова и многие агрегаты транспортного средства закреплены на данной раме. Это одна из прочнейших деталей транспортного средства, рассчитанная на высокие нагрузки. Последние обусловлены не только весом автомобилей, но и вибрацией от дороги.

Особенно прочность важна в российских условиях, когда качество дорожных покрытий оставляет желать лучшего. Лонжероны устойчивы к ударным нагрузкам, возникающим на дорогах с ямами.

Функции конструкции
Термин имеет французское происхождение и обозначает продольное движение чего-либо. Так называют различные инженерные конструкции в ж/д, авиа и водном транспорте.

Почти каждое легковое транспортное средство оборудовано такой несущей конструкцией. Исключение составляют только рамные автомобили. Соответственно в них несущей деталью выступает рама.

В традиционных легковушках лонжерон расположен вдоль кузова. В точках расположения пассажиров и крепления габаритных массивных узлов деталь усиливает кузовную конструкцию. Можно сказать, он выступает демпфером между подвеской и кузовом.

Определенная часть нагрузок, которая от дороги могла бы быть передана на кузов, гасится именно лонжероном. Следовательно, это повышает комфортабельность для пассажиров.

Для смягчения ударов и других воздействий лонжерон может иметь различные конструктивные особенности:

— уменьшение толщины и изменение сечения в определенных зонах;
— технологические отверстия всегда выполняются в местах, меньше всего подверженных статическим нагрузкам;
— имеются своеобразные складки, за счет которых при ударе значительной силы деталь сминается. Это уменьшает воздействие на кузов для защиты пассажиров.

Виды использующихся несущих конструкций
Особенности конструкции и ее монтажа определяются технологией производства конкретной модели машины. Лонжероны могут быть расположены следующими способами:

— горизонтально параллельно между собой;
— изогнуто, повторяя контуры днища по всей его длине;
— вертикально;
— под углом.

Один и тот же тип может встречаться на автомобилях абсолютно разной конструкции и предназначения – легковушке, внедорожнике или грузовике. Горизонтальные параллельные несущие конструкции часто встречаются на машинах с улучшенной проходимостью.

Вертикальная конструкция позволяет значительно снизить пол, сохранив его плоскую конфигурацию. Изогнутые дают такой же результат, но и обеспечивают дополнительную безопасность.

Между лонжеронами имеются поперечные вставки. Они выступают в качестве ребер жесткости для кузова. Могут располагаться разными способами – под углом 90° к лонжерону, К или Х-образно. В легковых ТС поперечные детали крепятся сваркой, в грузовых – клепками.

На лонжеронах монтируются специальные кронштейны, посредством которых затем устанавливаются функциональные узлы.

Сильные и слабые стороны
Ключевое достоинство лонжеронной конструкции – создание требуемого уровня жесткости при небольшом весе. Невысокий вес улучшает управляемость и маневренность.

Пассивная безопасность имеет самый высокий уровень эффективности, за счет ряда вышеописанных инженерных решений.

Но без недостатков не обошлось:

— каждый агрегат ТС (мотор, КПП и т. д.) фиксируется на лонжеронной части. Следовательно, элементы связываются. При повреждении кузова повреждаются и узлы;
— в большинстве случаев при деформации лонжерона исключается возможность его ремонта.

Проблемы автомобилей, обусловленные лонжеронной конструкцией

Ключевая проблема подобной конструкции ТС – «усталость» металла. Понятие усталости металла действительно существует и играет важную роль. По мере эксплуатации вследствие высоких нагрузок металл постепенно «устает». Поэтому спустя, допустим, 10 лет конструкция будет уже значительно менее прочной.

При попадании в ДТП лонжерон сильно повреждается и может изменить свою форму, что непосредственно сказывается на характеристиках ТС. Может сместиться мотор, составляющие подвески и иные узлы.

Восстановить изначальную форму крайне тяжело, а зачастую невозможно. Если лонжерон автомобиля лопнул, кузов становится значительно менее прочным. Поэтому проверку состояния несущей конструкции нужно выполнять даже при незначительных авариях.

В рамных машинах при повреждении лонжеронов замена производится достаточно легко. Значительно сложнее произвести ремонт, если они выступали составляющими кузовной конструкции. Зачастую замена таких деталей является нецелесообразной.

При частичном повреждении иногда можно вернуть лонжерону изначальную форму посредством вытягивания на специальном стенде. Но, это уже не позволит полностью вернуть прежнюю прочность.

При серьезных авариях вытягивание конструкции невозможно, она подлежит замене. Важно правильно подобрать новые детали. В противном случае неправильный монтаж станет причиной скорой поломи кузова. От лонжерона зависит прочность кузова и автомобиля в целом, а значит и безопасность пассажиров, поэтому к ремонту данной детали следует подходить крайне взвешенно.

Лонжерон автомобиля что это такое

Содержание

Лонжерон – что это за элемент, и какие особенности он имеет?
Предназначение и устройство лонжеронов
Функции и задачи, которые выполняет конструкция
Типы существующих несущих конструкций
Плюсы и минусы такой конструкции
Основные проблемы машины, связанные с лонжеронами
Вывод
Какими бывают лонжероны?
Конструкция лонжеронов
- Цельные
- Сборные
Функции лонжеронов
- Дополнительная амортизация
- Усиление днища и брызговиков
- Защита салона
Из чего делают лонжероны?
Содержание
Лонжеронные рамы автомобилей [ править | править код ]
У самолётов [ править | править код ]
Воспринимаемые силовые факторы [ править | править код ]
Виды сечений [ править | править код ]
Конструкция [ править | править код ]

Лонжерон – что это за элемент, и какие особенности он имеет?

Задние лонжероны автомобиля

листы днища начнут «гулять» под ногами пассажиров;
несколько прогнётся весь кузов в центре, где сосредоточена максимальная нагрузка;
изменится форма проёма для дверей;
деформируются разъёмы компонентов кузова и могут отпадать отдельные крепления;
нарушится положение мотора, он продавит металл и может цеплять землю;
при полном разрушении лонжерона и весь кузов также будет разрушен.

Из-за настолько важных задач элемента, специалисты всегда осматривают лонжерон автомобиля в процессе технического обслуживания, ремонта или восстановления авто после ДТП.

Лонжероны передние и задние

Предназначение и устройство лонжеронов

Лонжерон в автомобиле – это основа конструкции практически всех легковых машин

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении. С этой целью швеллеры несколько ослабляются в местах минимальных нагрузок.

Существует 3 основных решения:

уменьшение толщины металла. Подобный подход называют переменным сечением;
создание прорезов и отверстий для ослабления конструкции;
формирование особых складок. В моменты создания нагрузок лонжерон складывается в «гармошку». Самый эффективный вид, гасит практически всю кинетическую энергию, но он более всех подвержен разрушению, а восстановление становится крайне сложным.

Цель использования лонжерона – улучшение комфорта и снижение вибраций в салоне при движении

Функции и задачи, которые выполняет конструкция

Ролей у лонжерона всего несколько, но все они крайне важны:

соединяющая. Важная задача – соединение всех кузовных, ходовых и других элементов системы воедино;
несущая. Конструкция призвана выдерживать нагрузки любой направленности и силы. Динамические и статические силы воздействуют на лонжероны постоянно;
смягчающая движение. Роль устройства сводится к улучшению комфорта пассажиров в процессе движения за счёт снижения силы динамических ударов подвески. Конструкция рассчитана на выполнение роли демпфера между подвеской и кузовом. Часть энергии гасится в лонжероне. Если бы он был слишком прочным, пассажиров кидало бы из стороны в сторону. Для смягчения ударов в устройстве предусмотрены места минимальной деформации, за счёт которых поглощается большая часть энергии.

Роль лонжерона смягчить движение

Типы существующих несущих конструкций

Сегодня существует ряд распространённых типов:

полностью горизонтальное размещение с параллельным нахождением элементов между собой. Чаще устанавливается на авто, к которым предъявляются требования высокой проходимости;
с небольшими изгибами. Искривление находится по всему днищу, лонжероны огибают форму дна, создавая единый контур. Улучшают комфорт пассажиров и эффективно снижают количество вибраций;
вертикальное положение. Особенность типа сводится к возможности создания плоского пола с существенным снижением, больше чем у традиционных моделей авто;
угловатые виды. Увеличивают пассивную безопасность транспортного средства.

Лонжерон на Infiniti FX35

Плюсы и минусы такой конструкции

Конструкция имеет не только плюсы, но и минусы:

все тяжёлые и габаритные агрегаты крепятся к лонжерону, это приводит к взаимосвязи. При получении разрушительных ударов в процессе тяжёлого ДТП, получают повреждения все закреплённые агрегаты;
особая конструкция лонжеронов приводит к сложности ремонта. Крайне редко удаётся восстановить сломанный швеллер.

Основные проблемы машины, связанные с лонжеронами

существенной проблемой классической конструкции является подверженность автомобиля эффекту усталости. Весь металл через 10 лет теряет большую часть прочности даже без визуальных повреждений. С виду лонжерон может быть прочным, а по техническим характеристикам он существенно уступает новому;
сильная деформация лонжеронов при попадании в ДТП, в будущем машина теряет характеристики даже при ремонте этой составляющей. Нередко после ДТП смещается двигатель и компоненты подвески;
сложность ремонта обусловлена спецификой конструкции. В свободном доступе не продаются швеллеры, которые имеют встроенные элементы «гармошки» или обладают переменным сечением. Если устройство лопнет, вернуть изначальную прочность будет невозможно, кроме замены. При попадании в аварии обязательно нужно проверить наличие повреждений на несущей части авто даже при визуально удовлетворительном состоянии.

При частичной деформации есть возможность вытянуть лонжерон, но потребуется особое оборудование, которое можно найти только на крупных СТО. При помощи стенда удаётся вернуть практически изначальные характеристики, очевидно, что прочность всё же несколько ухудшается.

Вывод

Что такое лонжерон? Этот вопрос могут задать только новички. Опытный автомобилист отлично знает все об этой детали. Она остается одной из главных частей конструкции, давая возможность перевозить большие грузы и сокращая риск пассажиров во время автокатастрофы. Познакомившись с ним, удастся узнать, где располагаются элементы, и как их используют производители.

Какими бывают лонжероны?

Лонжерон автомобиля больше напоминает основную несущую балку. Он располагается по всей длине, выполняет несколько различных функций. Сейчас конструкторы предпочитают использовать несколько вариантов, гарантируя безопасность во время поездок.

Своеобразные продольные балки всегда укладываются на раме автомобиля. Для достаточного усиления монтируется правый и левый профиль, гарантирующий надежность во время поездки. Причем в некоторых моделях размеры достигают полной длины, включая бамперы. За счет этого обеспечивается максимальная прочность.

Конструкция лонжеронов

Лонжероны на фото можно увидеть в разрезе машины. Раньше у самолета они являлись единственным упрочнением, поэтому и в автомобиле применяются современные технологии. В качестве основы сейчас применяется два варианта, которые нужно обсудить.

Профессионалы легко описывают конструкцию. При этом они обязательно выделяют оба вида, так как они остаются незаменимыми. Производители обращаются к одному из вариантов, учитывая вес автомобиля, а также нагрузку во время движения. Описание обоих видов позволит получить максимум информации для подробного сравнения.

Цельные

Цельный лонжерон в любой машине остается полезным решением. Профиль легко поддерживает большой вес, что особенно важно для грузовиков и кроссоверов.

Этот принцип исключает одну из основных функций, учитываемых производителями. Хотя пока еще не подобрана такая же прочная альтернатива, способная стать стопроцентной заменой.

Сборные

Современными считаются сборные профили. Они делятся на 3 части, что дает высокую функциональность. Причем задний лонжерон чуть выше переднего, поэтому можно получить дополнительные возможности. При оценке подобной конструкции производители показывают максимальное выполнение всех необходимых пунктов. Подобные варианты оптимальны для универсалов с малым клиренсом. Посредством них исключается повреждение днища и сокращается опасность для пассажиров в салоне.

Функции лонжеронов

Сравнивая передние и задние лонжероны, некоторые водители пытаются понять причины сложной конструкции. На практике разобраться в этом вопросе несложно, если правильно оценить каждую учитываемую функцию. Именно они дадут полезный ответ на вопрос, позволив разобраться в причинах соответствующего выбора.

Дополнительная амортизация;
Усиление днища и брызговиков;
Защита салона.

Оценив лонжерон задний или передний, можно понять, насколько важные функции он выполняет. Это не просто центральная балка, а по-настоящему необходимый элемент днища. Если подробно рассмотреть каждый пункт, удастся увидеть полезные тонкости.

Дополнительная амортизация

Сборный элемент создан специально для обеспечения дополнительной амортизации. Ослабление жесткости дает удивительный комфорт во время движения, поэтому при выборе модели автомобиля этот фактор остается одним из важнейших. Производители постепенно переходят на такой вариант, сокращая нагрузку на кузов.

Амортизация обычно требует сложной многогранной системы. Применение упрощенных средств обеспечивает легкий способ обеспечения комфортных поездок. Это заставляет вносить конструктивные изменения, а не пытаться создать новую систему из рессор.

Усиление днища и брызговиков

Поездки по плохому дорожному покрытию приводят к нереальным сложностям. Разбираясь лонжерон любого автомобиля, что это такое, необходимо учесть функцию усиления днища. Именно оно больше всего страдает от механических повреждений, с которыми приходится сталкиваться в пути.

Брызговики и днище регулярно подвергаются настоящему испытанию. Для обеспечения надежной защиты от серьезных поломок, производители предпочли воспользоваться лонжеронами, которые дали надежную защиту. Пусть они не касаются мелких камешков и гравия, а вот на кочке или камне отлично спасут от появления трещины.

Защита салона

Во время столкновения жесткие балки создают потенциальную опасность для пассажиров. Раньше встречались случаи, когда некоторые из них пробивали кузов и попадали в салон, нанося серьезные ранения людям. Ситуация изменилась после внесения изменений, повысивших показатели безопасности во время поездок.

Установленные балки теперь изготавливаются специальным образом. Во время удара они не остаются цельными, а собираются в гармошку. В этом случае исключается потенциальная опасность для пассажиров, хоть и сокращается защита кузова. Бренды пошли на этот шаг, чтобы полностью исключить опасность для водителя и других людей.

Из чего делают лонжероны?

Что такое передний лонжерон в любом автомобиле? Своеобразное средство защиты. Сегодня конструкторы применяют несколько различных материалов. Какие из них должны быть известными?

Алюминиевые сплавы;
Титановые сплавы;
Композитные материалы.

Каждый из материалов обладает своими преимуществами и недостатками. Чаще всего выбор производителей основывается исключительно на денежных затратах, так как с технической точки зрения составы остаются практически одинаковыми. Это позволяет исключить из принципов снижения стоимости и применения сложных систем из нескольких частей.

Лонжерон – это не простая балка под днищем автомобиля. Да, подобным образом к нему относятся многие водители, но такую ошибку следует исключить. Производители продолжают разработки, разыскивая лучшую конструкцию и материал. Функции остаются незаменимыми, поэтому отказываться от продолжительных работ нельзя. Причем владельцам также нужно помнить об этом, своевременно проверяя состояния профиля, ведь даже незначительные трещины могут привести к автокатастрофе даже при слабом ударе.

Лонжерон (фр. longeron , от longer — идти вдоль) — основной силовой элемент конструкции многих инженерных сооружений (самолётов, автомобилей, вагонов, мостов, кораблей и другого), располагающийся по длине конструкции.

Содержание

Лонжеронные рамы автомобилей [ править | править код ]

У автомобилей, вагонов и локомотивов два лонжерона, соединённые поперечными элементами, представляют собой металлический короб сложной формы, образующий раму (шасси), служащую опорой для безрамного кузова, а также для крепления рессор, колёс и других деталей. Иными словами, лонжерон — труба из металла, которая имеет прямоугольное сечение, чаще всего это парная деталь — для задней и передней части. [1]

Классический вариант такой рамы напоминает по виду и конструкции лестницу, поэтому в обиходе её иногда могут называть лестничной (ladder frame). Лонжеронные рамы состоят из двух продольных лонжеронов и нескольких поперечин [2] , также называемых «траверсами», а также креплений и кронштейнов для установки кузова и агрегатов [2] . Форма и конструкция лонжеронов и поперечин могут быть различными; так, различают трубчатые, К-образные и Х-образные поперечины. Лонжероны как правило имеют сечение швеллера [3] , причём обычно переменное по длине — в наиболее нагруженных участках высота сечения зачастую увеличена [2] . Иногда они хотя бы на части своей длины имеют замкнутое сечение (короб). На спортивных автомобилях могли применяться трубчатые лонжероны и поперечины круглого сечения, имеющие лучшее соотношение массы и жёсткости. По расположению лонжероны могут быть параллельны друг другу, либо располагаться друг относительно друга под некоторым углом. Детали рамы соединяются заклёпками, болтами или сваркой. Грузовые автомобили обычно имеют клёпаные рамы, легковые и сверхтяжёлые самосвалы — сварные [2] . Болтовые соединения находят применение обычно при малосерийном производстве [2] . Современные тяжёлые грузовики и прицепы также иногда имеют рамы, собранные на болтах, что значительно облегчает их обслуживание и ремонт, при этом приходится применять специальные меры, направленные на предотвращение самооткручивания болтов.

Лонжеронная рама традиционного типа обеспечивает автомобилю достаточно высокую жёсткость, особенно в случае наличия развитых поперечин (К-образных, Х-образных), и с технической точки зрения не устарела до сих пор, однако имеет существенный недостаток — её лонжероны проходят под полом кузова, так что его приходится располагать достаточно высоко. До тех пор, пока массовые легковые автомобили оставались сравнительно высокими, это не представляло затруднения, однако во второй половине 1950-х годов распространилась мода на приземистые кузова, что в случае использования рамы традиционного типа вынуждало делать сидения очень низкими, чтобы при высоком расположении пола обеспечить достаточное расстояние между подушками сидений и крышей, а это снижало комфортабельность. Выходом стал переход либо на несущий кузов, либо на раму вильчато-хребтового или периферийного типа, у которых лонжероны так или иначе обходят пассажирский салон (либо вынесены по бокам от него, либо расположены в центральном тоннеле кузова), позволяя опустить пол и совместить небольшую общую высоту автомобиля с достаточным простором в салоне. На автомобилях же, к которым не предъявляется подобных требований, например — имеющих высокие кузова внедорожниках, лонжеронная рама и сегодня применяется в своём исходном виде. Один из последних примеров применения лонжеронной рамы на обычном легковом автомобиле — восточногерманский Wartburg, выпускавшийся до конца 1980-х годов.

Лонжеронные рамы применяются практически на всех грузовиках, в прошлом широко применялись и на легковых автомобилях — в Европе до конца сороковых, а в Америке — до конца восьмидесятых — середины девяностых годов. На внедорожниках лонжеронные рамы широко применяются по сей день. Ввиду такого широкого распространения, обычно в популярной литературе под словом «рама» понимают именно лонжеронную раму.

К лонжеронным ряд источников [2] относит также периферийные (часто выделяемые в отдельный тип) и Х-образные рамы (последние другими источниками [4] классифицируются как разновидность хребтовых).

У самолётов [ править | править код ]

У самолётов лонжероны совместно со стрингерами образуют продольный набор крыла, фюзеляжа, оперения, рулей и элеронов. Продольные элементы каркаса проходят, как правило, по всей длине фюзеляжа. Совместно с обшивкой они воспринимают нормальные усилия при изгибе фюзеляжа. Простые стрингеры и лонжероны обычно изготавливаются из прессованных или гнутых профилей сечения. Лонжероны отличаются от стрингеров большей жесткостью. При больших нагрузках могут использоваться составные лонжероны, состоящие из нескольких соединенных между собой профилей. Для окантовки больших вырезов в фюзеляже часто используются лонжероны коробчатого сечения — бимсы, которые состоят из прессованных профилей, связанных между собой стенками и обшивкой.

Лонжеронное крыло включает один или несколько продольных силовых элементов — лонжеронов, которые воспринимают изгибающий момент. [5] Помимо лонжеронов, в таком крыле могут присутствовать продольные стенки. Они отличаются от лонжеронов тем, что панели обшивки с стрингерным набором крепятся к лонжеронам. Лонжероны передают нагрузку на шпангоуты фюзеляжа самолёта с помощью моментных узлов.

Воспринимаемые силовые факторы [ править | править код ]

Основным силовым фактором, воспринимаемым лонжероном, является изгибающий момент. Кроме того, лонжероны участвуют в восприятии перерезывающей силы. Лонжероны круглого, коробчатого и др. замкнутых сечений могут воспринимать крутящий момент.

Виды сечений [ править | править код ]

Наилучшим сечением для восприятия изгибающего момента является двутавровое сечение. Кроме двутаврового, применяются:

Швеллер
Z-образное сечение
круглая труба (например, в легкомоторной авиации)
коробчатое (прямоугольное) сечение

Конструкция [ править | править код ]

Конструктивно лонжерон может быть выполнен монолитным или сборным. Сборный лонжерон имеет верхний и нижний пояс и стенку. В случае коробчатого сечения стенок две. Пояса соединяются со стенкой путём клёпки, болтовых соединений, точечной электросварки или склейки (для конструкции из КМ). Пояса работают на растяжение-сжатие от изгибающего момента. Они составляют большую часть площади сечения лонжерона.

Что такое и зачем нужны лонжероны в автомобиле

Конструкция любого автомобиля четко продумана и каждый элемент в ней имеет свое определенное назначение. Лонжероны играют важную роль в конструкции кузова. Этим элементам отведена не только опорная функция, но и защита и поглощение внешних воздействий. В этой статье мы разберемся, что такое лонжерон автомобиля, его функции, положение и последствия деформации.

Назначение и устройство

Лонжерон представляет собой продольный профиль или швеллер, который располагается попарно спереди и сзади кузова автомобиля.

В конструкции монококового кузова они находятся на уровне днища, параллельно друг другу. В некоторых моделях они могут располагаться под небольшим углом. Если опорной частью является рама, то детали располагаются по всей ее длине как неразъемные элементы. На рисунке вы можете увидеть положение деталей. Они отмечены красным цветом.

Безопасность и управляемость автомобиля во многом зависит от целостности и прочности этих элементов. Лонжероны спроектированы таким образом, чтобы выдерживать различные давления и нагрузки. Это вес внутренних блоков, пассажиров, груза, а также внешние удары и вибрации при движении. Как видите, эти элементы выполняют важную несущую функцию в конструкции кузова.

Функции лонжеронов

Таким образом, лонжероны выполняют следующие функции:

Соединительные. Они объединяют различные элементы кузова и шасси в единую конструкцию.
Носитель. Одна из основных функций. Элементы способны выдерживать большой вес и нагрузки. Во время движения на них постоянно действуют статические и динамические силы.
Гашение вибрации. Детали также действуют как демпфер, поглощая определенное количество кинетической энергии при ударе. Это своеобразные соединительные элементы между кузовом и подвеской.
Пассивная безопасность. Некоторые конструкции имеют специальные запрограммированные зоны деформации, которые гасят энергию удара при столкновении.

Конструктивные особенности и типы

В большегрузных автомобилях и внедорожниках используется рамная конструкция несущей системы. Это связано с увеличением нагрузки. В таких конструкциях лонжероны расположены параллельно друг другу по всей своей длине. Цельные элементы соединяются между собой специальными перемычками. За своеобразную форму рамы водители часто называют такую конструкцию «лесенкой».

В современных легковых автомобилях несущим элементом является сам кузов. Поэтому лонжероны уже интегрированы в конструкцию кузова и являются ее частью. Они могут быть как цельными, так и раздельными и должны устанавливаться спереди и сзади, хотя существуют конструкции без задних несущих элементов. Задние лонжероны несут не такую большую нагрузку, как передние лонжероны.

Цельные лонжероны также могут использоваться в монококовом кузове. В этом есть свои преимущества. Конструкция становится более жесткой и надежной, но имеет сложную форму. Это влияет на технологию изготовления.

Таким образом, лонжероны можно разделить на два типа:

составные;
целый.

Если преимущество сплошных в жесткости, то композитные более практичны. При столкновении чаще всего страдают лонжероны. Они гнутся, ломаются. Композитные элементы будет проще заменить на новые.

В свою очередь многое зависит от геометрии элементов. Дополнительные изгибы позволяют повысить прочность конструкции при боковом или лобовом ударе. Изгибы также улучшают маневренность автомобиля и угол поворота рулевого колеса.

Положение лонжеронов в кузове

Положение этих элементов зависит от конструкции кузова и модели автомобиля. Возможны несколько вариантов:

параллельно друг другу или под небольшим углом;
вертикально под углом;
горизонтально под углом;
с горизонтальным отводом.

Первый вариант, как уже было сказано, встречается на рамной конструкции большегрузных автомобилей. Остальные три варианта встречаются на несущих кузовах разных марок.

Возможные неисправности

Для изготовления лонжеронов используются только специальные алюминиевые сплавы или титан. Прочность конструкции очень важна, так как элементы подвергаются постоянным нагрузкам.

Такое воздействие со временем может привести к их деформации. В процессе эксплуатации на металле могут появиться микротрещины. Этот эффект часто называют усталостью металла. Повреждения, изгибы и трещины могут повлиять на геометрию кузова и многие другие параметры автомобиля. Например, изменятся углы наклона колес, появится неправильный зазор при закрытии дверей, всякие скрипы в салоне и так далее.

Также эти важные элементы могут деформироваться при аварии. Это самые распространенные случаи. Изгиб лонжеронов грозит серьезным ремонтом, а то и утилизацией кузова. Имеются трещины, зазоры, нарушена геометрия кузова. В этом случае управлять автомобилем небезопасно. Даже ремонт не всегда дает желаемый результат. Повреждение геометрии может увеличить износ шин и повредить заводские настройки рулевого управления.

С другой стороны, лонжероны также являются элементами пассивной безопасности. Имеют зоны запрограммированной деформации. В случае аварии деталь будет изгибаться именно в этом месте, забирая часть энергии удара.

Особенности ремонта

В большинстве случаев имеют дело именно с передними лонжеронами, задние деформируются не так часто. Согнутые элементы «вытягиваются». Делается это с помощью специальной установки. Сложность заключается еще и в том, что вам придется разобрать большую часть автомобиля. Снимите двигатель, элементы подвески, кузов и т.д. Не каждый мастер берется за столь сложный ремонт.

Если лопнул лонжерон, но его основная часть в хорошем состоянии, то ремонт можно произвести сваркой. При этом следует учитывать, что даже после качественной сварки добиться прежнего состояния этих элементов уже не удастся. Прочность уменьшится именно в шве. В каркасных конструкциях заменить эти элементы гораздо проще.

В некоторых кузовах лонжероны крепятся не сваркой, а кронштейнами. Это также облегчает ремонт, так как легче заменить деталь. Но если элементы сильно повреждены или погнуты, то часто ремонтировать нет смысла.

Некоторые водители стараются усилить лонжероны заранее, добавляя дополнительные ребра жесткости. В этом случае нужно понимать, что деталь теряет свои амортизирующие свойства.

Лонжероны являются одной из важнейших деталей не только кузова, но и всего автомобиля. Они могут быть спрятаны в глубине тела, но не стоит забывать об их значении. Они играют важную роль в обеспечении безопасности и управляемости автомобиля. При деформации этих важных элементов необходимо обязательно обратиться в автомастерскую во избежание возможного дорогостоящего ремонта в будущем.

Главная » Кузов автомобиля » Что такое и зачем нужны лонжероны в автомобиле?

Что такое передний лонжерон Hyundai?

Следите за нашими обновлениями на @Ask_ICAR.

Когда дело доходит до информации о ремонте, производители транспортных средств используют самые разные термины для запасных частей. Все разные названия могут сбивать с толку, особенно при ремонте автомобилей разных марок и моделей.

При поиске процедур ремонта знание того, что искать, может сэкономить драгоценное время. Например, при поиске Hyundai вместо передней нижней направляющей ищите передний лонжерон (см. Таблицу 1) . Наличие правильной информации о ремонте имеет важное значение для правильного процесса ремонта. Без информации о ремонте производителя транспортного средства вы потенциально модернизируете транспортное средство без исследования того, как транспортное средство отреагирует на другое столкновение.

Информацию о ремонте Hyundai можно приобрести по адресу: hyundaitechinfo.com

Таблица 1
Условия использования деталей Hyundai	Промышленные условия
Панель фартука крыла	Передняя верхняя направляющая
Передний лонжерон	Передняя нижняя направляющая
Передняя стойка	Передняя стойка
Боковой порог	Внешняя панель коромысла
Четверть панели	Четверть панели
Задняя панель	Задняя панель кузова
Задняя панель пола	Пол багажника
Задний лонжерон пола	Задний рельс
В этой таблице термины, используемые Hyundai, показаны слева, а общепринятые отраслевые термины — справа.

Дополнительные новости о ремонте после столкновений I-CAR, которые могут оказаться полезными:
Доступ к веб-сайту с информацией о столкновении: Hyundai
Пошаговое руководство: доступ к информации о ремонте Hyundai
Как называется деталь OEM

Самый популярный
Самые последние
Архив

Десять наиболее частых вопросов по транспортным средствам

Hyundai	Есть ли у Hyundai процедура разделения?
Kia	Есть ли в Kia процедура разделения на секции?
Chevrolet	Есть ли у Chevrolet предупреждение против разделения на секции, когда нет процедуры?
BMW	Может ли I-CAR выслать мне процедуры ремонта BMW?
Honda	Что Honda говорит о ремонте поврежденных жгутов проводов системы подушек безопасности?
Hyundai	Есть ли у Hyundai процедуры замены деталей?
Mercedes-Benz	Может ли I-CAR выслать мне процедуры ремонта Mercedes-Benz?
Honda	Что Honda говорит о выпрямлении передних нижних направляющих?
Subaru	Нужно ли заменять подушку безопасности переднего пассажира на Subaru, даже если подушка безопасности не сработала? Информация о ремонте, похоже, указывает на то, что так и должно быть.
Nissan	Существует ли процедура ремонта проводки разъема подушки безопасности?

Первая десятка конкретных вопросов I-CAR

	Что говорит I-CAR об использовании переработанной боковой панели, которая включает внутреннюю, внешнюю и усиливающую части?
	Что I-CAR говорит о выпрямлении перегиба?
	Можно ли использовать Общие рекомендации I-CAR по секционированию?
	Что I-CAR говорит о ремонте поврежденных противовзломных балок?
	Что I-CAR говорит о решении использовать переработанные детали?
	Что I-CAR говорит о парной замене деталей подвески?
	Что I-CAR говорит о ремонте поврежденных усилителей бампера?
	Что I-CAR говорит о допусках на ремонт?
	Что I-CAR говорит об использовании переработанных подушек безопасности?
	Что I-CAR говорит о ремонте поврежденных боксов?

О РТС
Свяжитесь с нами
Связанные отраслевые ссылки
Подписаться на РТС
Новостная рассылка

Помощь/Часто задаваемые вопросы
Политика отмены
Политика в отношении рекламы и файлов cookie
Обновленная Политика конфиденциальности
Обновленные положения и условия

твитов пользователя @Ask_ICAR

Что такое задний лонжерон Volvo?

Следите за нашими обновлениями на @Ask_ICAR.

При поиске процедур ремонта знание того, что искать, может сэкономить драгоценное время. Например, при поиске Volvo вместо задней рейки ищите задний лонжерон (см. Таблицу 1) . Наличие правильной информации о ремонте имеет важное значение для правильного процесса ремонта. Без информации о ремонте производителя транспортного средства вы потенциально модернизируете транспортное средство без исследования того, как транспортное средство отреагирует на другое столкновение.

Информацию о ремонте Volvo можно приобрести на сайте: www.volvotechinfo.com

Таблица 1
Условия использования деталей Volvo	Промышленные условия
Верхний лонжерон	Передняя верхняя направляющая
Передний лонжерон	Передняя нижняя направляющая
A-стойка	Передняя стойка
B-сообщение	Средняя стойка
C-Стойка	Стойка C
Порог двери	Внешняя панель коромысла
Заднее крыло	Четверть панели
Внешняя задняя часть	Задняя панель кузова
Ниша для запасного колеса	Пол багажника
Задний лонжерон	Задний рельс
В этой таблице слева показаны термины, используемые Volvo, а справа — общепринятые отраслевые термины.

Дополнительные новости о ремонте после столкновений I-CAR, которые могут оказаться полезными:
Пошаговое руководство: доступ к информации о ремонте Volvo
Название OEM-детали

Связанные курсы I-CAR

Самый популярный
Самые последние
Архив

Десять наиболее частых вопросов по транспортным средствам

Hyundai	Есть ли у Hyundai процедура разделения?
Kia	Есть ли в Kia процедура разделения на секции?
Chevrolet	Есть ли у Chevrolet предупреждение против разделения на секции, когда нет процедуры?
BMW	Может ли I-CAR выслать мне процедуры ремонта BMW?
Honda	Что Honda говорит о ремонте поврежденных жгутов проводов системы подушек безопасности?
Hyundai	Есть ли у Hyundai процедуры замены деталей?
Mercedes-Benz	Может ли I-CAR выслать мне процедуры ремонта Mercedes-Benz?
Honda	Что Honda говорит о выпрямлении передних нижних направляющих?
Subaru	Нужно ли заменять подушку безопасности переднего пассажира на Subaru, даже если подушка безопасности не сработала? Информация о ремонте, похоже, указывает на то, что так и должно быть.
Nissan	Существует ли процедура ремонта проводки разъема подушки безопасности?

Первая десятка конкретных вопросов I-CAR

	Что говорит I-CAR об использовании переработанной боковой панели, которая включает внутреннюю, внешнюю и усиливающую части?
	Что I-CAR говорит о выпрямлении перегиба?
	Можно ли использовать Общие рекомендации I-CAR по секционированию?
	Что I-CAR говорит о ремонте поврежденных противовзломных балок?
	Что I-CAR говорит о решении использовать переработанные детали?
	Что I-CAR говорит о парной замене деталей подвески?
	Что I-CAR говорит о ремонте поврежденных усилителей бампера?
	Что I-CAR говорит о допусках на ремонт?
	Что I-CAR говорит об использовании переработанных подушек безопасности?
	Что I-CAR говорит о ремонте поврежденных боксов?

О РТС
Свяжитесь с нами
Связанные отраслевые ссылки
Подписаться на РТС
Новостная рассылка

Помощь/Часто задаваемые вопросы
Политика отмены
Политика в отношении рекламы и файлов cookie
Обновленная Политика конфиденциальности
Обновленные положения и условия

твитов пользователя @Ask_ICAR

Что такое задний лонжерон Lexus?

Следите за нашими обновлениями на @Ask_ICAR.

При поиске процедур ремонта знание того, что искать, может сэкономить драгоценное время. Например, при поиске Lexus вместо заднего лонжерона ищите задний лонжерон пола. (см. Таблицу 1) . Наличие правильной информации о ремонте имеет важное значение для правильного процесса ремонта. Без информации о ремонте производителя транспортного средства вы потенциально модернизируете транспортное средство без исследования того, как транспортное средство отреагирует на другое столкновение.

Информацию о ремонте Lexus можно приобрести на сайте: www.techinfo.toyota.com

Таблица 1
Условия использования деталей Lexus	Отраслевые условия
Фартук переднего крыла	Передняя верхняя направляющая
Передний лонжерон	Передняя нижняя направляющая
Передняя стойка кузова	Передняя стойка
Центральная стойка кузова	Средняя стойка
Клавишная панель	Внешняя панель коромысла
Четверть панели	Четверть панели
Нижняя задняя панель корпуса	Задняя панель кузова
Задний поддон пола	Пол багажника
Задний лонжерон пола	Задний рельс
В этой таблице термины, используемые Lexus, показаны слева, а общепринятые отраслевые термины — справа.

Дополнительные новости о ремонте после столкновений I-CAR, которые могут оказаться полезными:
Доступ к веб-сайту с информацией о столкновении: Toyota/Lexus/Scion
Пошаговое руководство: доступ к информации о ремонте Toyota, Lexus и Scion Деталь

Самый популярный
Самые последние
Архив

Десять наиболее частых вопросов по транспортным средствам

Hyundai	Есть ли у Hyundai процедура разделения?
Kia	Есть ли в Kia процедура разделения на секции?
Chevrolet	Есть ли у Chevrolet предупреждение против разделения на секции, когда нет процедуры?
BMW	Может ли I-CAR выслать мне процедуры ремонта BMW?
Honda	Что Honda говорит о ремонте поврежденных жгутов проводов системы подушек безопасности?
Hyundai	Есть ли у Hyundai процедуры замены деталей?
Mercedes-Benz	Может ли I-CAR выслать мне процедуры ремонта Mercedes-Benz?
Honda	Что Honda говорит о выпрямлении передних нижних направляющих?
Субару	Нужно ли заменять подушку безопасности переднего пассажира на Subaru, даже если подушка безопасности не сработала? Информация о ремонте, похоже, указывает на то, что так и должно быть.
Nissan	Существует ли процедура ремонта проводки разъема подушки безопасности?

Первая десятка конкретных вопросов I-CAR

	Что говорит I-CAR об использовании переработанной боковой панели, которая включает внутреннюю, внешнюю и усиливающую части?
	Что I-CAR говорит о выпрямлении перегиба?
	Можно ли использовать Общие рекомендации I-CAR по секционированию?
	Что I-CAR говорит о ремонте поврежденных противовзломных балок?
	Что I-CAR говорит о решении использовать переработанные детали?
	Что I-CAR говорит о парной замене деталей подвески?
	Что I-CAR говорит о ремонте поврежденных усилителей бампера?
	Что I-CAR говорит о допусках на ремонт?
	Что I-CAR говорит об использовании переработанных подушек безопасности?
	Что I-CAR говорит о ремонте поврежденных боксов?

О РТС
Свяжитесь с нами
Связанные отраслевые ссылки
Подписаться на РТС
Новостная рассылка

Помощь/Часто задаваемые вопросы
Политика отмены
Политика в отношении рекламы и файлов cookie
Обновленная Политика конфиденциальности
Обновленные положения и условия

твитов пользователя @Ask_ICAR

Рама / Цельный корпус / Конструктивные условия | Collision Industry Conference

ОТВЕРСТИЕ ДЛЯ ДОСТУПА : Процесс вырезания проема или отверстия на задней стороне панели или рельса для получения доступа к пряжке или деформации в металле в целях ремонта.

АНАЛИЗ ПРОЦЕДУР РЕМОНТА : Процесс использования информации, полученной в результате измерений, а также информации, полученной в результате визуального осмотра, для составления плана ремонта, в ходе которого будет восстановлена структурная целостность транспортного средства.

ИЗГИБ : Повреждение лонжерона рамы или элемента конструкции, размер которого не соответствует спецификации, но не сильно ослаблен. Повреждение компонента не имеет острых краев на повреждении и образует плавный переход от неповрежденного участка к поврежденному участку. Изгиб обычно можно отремонтировать без какой-либо остаточной деформации металла.

СКРУТКА КУЗОВА : Состояние цельного кузова, при котором базовая плоскость транспортного средства не соответствует спецификациям из стороны в сторону и спереди назад. Примером такого типа повреждения является ситуация, когда автомобиль расположен высоко слева спереди и низко сзади справа, а пороги не параллельны друг другу.

ПРЯЖКА : Состояние лонжерона, арматуры или фартука, при котором видно видимое сжатие от нагрузки.

ЦЕНТРАЛЬНАЯ КОНСТРУКЦИЯ : Состояние, при котором центральная секция выходит за пределы допустимого отклонения от центральной линии автомобиля. Обычно это происходит из-за сильного удара о бок автомобиля. Это состояние часто называют бананом.

КОНТРОЛИРУЕМЫЕ РАЗМЕРЫ : Процесс выравнивания точки крепления подвески, рычага или другой контрольной точки или кронштейна, который может не являться частью фактической балки рамы, но имеет решающее значение для правильного выравнивания колес или кузова.

КОСМЕТИЧЕСКАЯ ВОССТАНОВЛЕНИЕ : Процесс восстановления заводского вида отремонтированных поручней, фартуков, стоек, порогов или других конструктивных элементов. Также используется для описания ремонта сращенного рельса или компонента, который скрывает сращивание или шов, чтобы вернуть компоненту заводской вид.

ДИАГНОСТИКА ПОВРЕЖДЕНИЙ : Процесс фактического измерения контрольных точек поврежденного автомобиля и определения того, какие из них имеют неправильные размеры.

DIAMOND : Смещение рамы в результате сильного удара по углу любой из боковых балок рамы, достаточного для того, чтобы отодвинуть боковую балку назад. В результате поперечины выталкиваются из-под прямого угла с боковой балкой.

РАЗМЕРНОЕ НАТЯЖЕНИЕ ДЛЯ ЗАМЕНЫ КОНСТРУКЦИИ : Размерная коррекция элемента конструкции перед заменой этого элемента. Иногда это называют предварительным натяжением или натяжением перед заменой.

ПРЯМОЕ ВТОРИЧНОЕ ПОВРЕЖДЕНИЕ : Состояние брандмауэра, поддона пола или другого аналогичного компонента, при котором компонент отталкивается назад из-за удара о лонжероны рамы или фартук. Повреждение является результатом удара по другому компоненту, который непосредственно пострадал при столкновении. Этот тип повреждения обычно возникает на деталях, которые приварены или соединены с частями, подвергшимися основному удару при столкновении.

КОСВЕННЫЕ ВТОРИЧНЫЕ ИНЕРЦИОННЫЕ ПОВРЕЖДЕНИЯ : Повреждение противоположного конца транспортного средства, от которого произошло основное повреждение. Это вызвано силами инерции, присутствующими во время столкновения. Примером такого типа повреждения является ситуация, когда задняя часть автомобиля выходит за допустимые размеры в результате удара передней части. Этот тип повреждений часто называют Kick Up или Kick Down. Его также можно использовать для описания причины повреждения механических компонентов, таких как опоры двигателя или передняя подвеска, в результате наезда сзади.

ИЗГИБ : Состояние конструктивного элемента, при котором металл сгибается в обратную сторону в результате прямого удара или сжатия компонента. Металл сильно ослаблен, и при попытке ремонта большая часть прочности компонента будет потеряна. Этот тип повреждения обычно требует замены компонента, если в нем должны поддерживаться надлежащая прочность и способность к раздавливанию.

СЕКЦИОННАЯ ДЕТАЛЬ С МИНИМАЛЬНЫМ НАХЛЕТОМ : Процесс разделения структурной панели, такой как качающаяся панель, стойка или рама, с использованием рекомендованных Tech-Cor процедур ремонта, при которых панели слегка перекрываются и свариваются.

Вернуться к началу

СТОЙКА ИЛИ ПАНЕЛЬ ПЕРЕДНЯЯ/ЗАДНЯЯ : Состояние, при котором конструктивный элемент, такой как шарнирная стойка, не соответствует размерам длины.

СТОЙКА ИЛИ ПАНЕЛЬ, ВЫСОКАЯ/НИЗКАЯ : Состояние, при котором конструктивный элемент, такой как шарнирная стойка или коромысло, не соответствует базовой линии автомобиля.

СТОЙКА ИЛИ ПАНЕЛЬ, ВХОДНАЯ/ВЫХОДНАЯ : Состояние, при котором конструктивный элемент, такой как балансир или шарнирная стойка, не соответствует размеру осевой линии автомобиля.

ПОВОРОТ СТОЙКИ : Состояние, при котором стержень шарнира выходит за квадрат от внутренней стойки к внешней стойке. Столб покатился от сил, приложенных к петлям или наружным панелям.

ТЯНУТЬ ДЛЯ ДОСТУПА : Процесс использования некоторого типа тянущего оборудования для вытаскивания поврежденной части транспортного средства, чтобы можно было выполнить ремонт транспортного средства, предоставляя доступ к необходимым частям для выполнения ремонта. Примером этого может быть, если крыло заклинило капот, нужно будет потянуть крыло, прежде чем можно будет открыть капот.

РЕЛЬС ВЫСОКИЙ/НИЗКИЙ РЕЛЬС : Состояние рельса рамы, фартука или арматуры, в котором размер от базовой линии до точки измерения не соответствует спецификации. Это состояние иногда называют провисанием.

РЕЙКА КОРОТКАЯ : Состояние лонжерона рамы, фартука или верхней арматуры, при котором размеры транспортного средства не соответствуют техническим требованиям от передней до задней части транспортного средства. Это состояние иногда называют коллапсом, раздавливанием и раздавливанием.

ВОССТАНОВЛЕНИЕ ЗАЩИТЫ ОТ КОРРОЗИИ : Процесс подготовки и нанесения коррозионно-стойких материалов в соответствии с процедурами, рекомендованными ICAR.

ЗАЩИТА ОТ КОРРОЗИИ : Применение вторичного ингибитора ржавчины, наносимое кем-то, кроме производителя автомобиля, например, дилером или другим поставщиком.

НАСТРОЙКА : Процесс установки или прикрепления транспортного средства к тяговой системе.

SIDESWAY : Состояние лонжерона рамы, верхнего фартука или усиления фартука, при котором размеры от осевой линии транспортного средства не соответствуют спецификации с одной или обеих сторон.

СЕКЦИЯ ВТУЛКИ : Процесс частичной замены элемента конструкции с использованием процесса ICAR создания и установки втулки в нефабричный шов составной части. Процесс требует удаления части той же или подобной детали и изготовления металла в качестве подложки для создания соединения. Подгонка и жесткие допуски имеют решающее значение.

КВАДРАТНАЯ ПОДГОТОВКА : Процесс установки проема для надлежащего выравнивания кузова, такого как дверь, ветровое стекло, крышка багажника или проем капота.

ПОДДЕРЖКА ДЛЯ ЗАМЕНЫ КОНСТРУКЦИИ : Процесс поддержки транспортного средства с правильным допуском на размеры во время замены важнейших конструктивных компонентов. Сюда входят такие детали, как внутренние и внешние панели порогов, односторонние узлы или другие основные компоненты, из-за которых автомобиль теряет свою жесткость и имеет тенденцию изгибаться в процессе ремонта.

ПОДКРЫТИЕ : Процесс распыления материала на основе смолы или резины на днище автомобиля. Это может быть сделано для подавления дорожного шума и/или как часть заводской защиты от коррозии или как часть процесса защиты от ржавчины послепродажного обслуживания.

Что такое повреждение рамы автомобиля? [Объяснение]

Если вы просматриваете Интернет в поисках информации о повреждении рамы автомобиля, то у вас явно была тяжелая неделя.

Каркас вашего автомобиля — это, по сути, его основа, его структурная опора. Если он поврежден, продолжать движение может быть небезопасно.

Что такое повреждение рамы автомобиля?

Обычно это относится к повреждению конструктивного элемента рамы автомобиля. Тем не менее, это не всегда предполагает значительный ущерб.

Возможно, в жизненно важной области есть вмятина или царапина, из-за которых управлять автомобилем небезопасно.

К счастью, в этом удобном руководстве мы расскажем все, что вам нужно знать о повреждении рамы.

Сначала рассмотрим самый распространенный тип рамы — цельный. Затем мы рассмотрим, от чего зависит, есть ли у вашего автомобиля повреждение рамы, и сколько вы можете потратить на его устранение.

Давайте сначала разберемся с основами!

СодержаниеПоказать

Пристальный взгляд на цельную раму

Что такое цельная рама? По сути, это просто означает, что корпус автомобиля, его план этажа и его шасси образуют единую конструкцию.

Этот тип рамы не только снижает вес, что повышает экономию топлива, но и обеспечивает лучшую управляемость и улучшает ходовые качества. По этим причинам цельная рама является наиболее распространенным методом конструкции большинства легковых автомобилей.

Другой тип конструкции рамы известен как корпус на раме (или лестничная рама). Этот тип раньше был нормой, но теперь его можно найти только в грузовиках и больших внедорожниках из-за превосходной прочности и сопротивления, которые он предлагает.

Чтобы помочь выявить проблемы, автомобильные инженеры и механики разбивают цельные рамы на более мелкие компоненты.

Давайте рассмотрим каждый из них прямо сейчас!

Unirail

Это две симметричные балки спереди и сзади автомобиля. Благодаря своей прочности они служат основой для других компонентов рамы.

Опора сердцевины/радиатора

Опора сердцевины (также известная как опора радиатора) представляет собой металлический каркас, который окружает радиатор и фиксирует его на месте. В большинстве случаев этот компонент крепится болтами, что означает, что в случае повреждения его можно легко заменить.

Стойка стойки/фартук в сборе

Автомобили имеют передний фартук и задний фартук, которые в основном представляют собой рамы, удерживающие стойки на месте. Частью фартука является стойка стойки, которая помогает предотвратить изгиб шасси при прохождении поворотов.

Поддон пола

Поддон пола представляет собой металлический лист, приваренный к нескольким поперечинам, образующим пол автомобиля. В него встроено несколько отверстий и канавок для компонентов трансмиссии и электропроводки.

Брандмауэр

Брандмауэр — это компонент рамы, отделяющий моторный отсек от пассажирского салона. Обычно он состоит из листа прессованной стали 14–18 калибра, покрытого слоем звукопоглощающих материалов.

Стойки A/B/C

Это вертикальные опоры автомобиля. Буква «А» означает, что стойка закрывается спереди, «В» — посередине, а «С» — сзади.

Некоторые автомобили, такие как большие внедорожники или минивэны, также имеют D-образную стойку.

Четверть панели

Четверть панели представляет собой листовой металл, который образует задние панели со стороны пассажира и водителя. Они состоят из области вокруг задних шин, а также там, где находится крышка бензобака.

Хотя они обычно изготавливаются из металла, в некоторых автомобилях они изготавливаются из углеродного волокна или стекловолокна, чтобы уменьшить вес.

Порог

Порог образует пространство между передними и задними колесами под дверями.

Их назначение — поддерживать двери, обеспечивая их ровное положение при закрытии.

Задняя опора

Задняя опора охватывает заднюю часть рамы, включая половицы, опору заднего бампера и пару однорельсовых.

Теперь, когда вы лучше понимаете, что включает в себя ваша рамка. Давайте посмотрим, как проверить повреждение рамы.

Как определить, что у вашего автомобиля повреждена рама

Не нужно слишком много времени, чтобы автомобиль получил повреждение рамы. Вот несколько признаков, на которые следует обратить внимание:

Заметно изогнутые или поврежденные
Схождение не сходится
Колеса не следуют по траектории
Панели не выстраиваются в ряд
Неравномерный износ шин

Каждый из вышеперечисленных симптомов обычно соответствует определенному типу повреждения рамы.

Провисшая/деформированная рама

Если рама провисла или деформировалась, между различными панелями кузова могут остаться зазоры. Провисшая или искривленная рама, если ее игнорировать, может привести к более быстрому износу шин и компонентов подвески.

Помятая рама

Помятая рама чаще всего возникает после столкновения, когда сама рама сминается сама в себя. Ищите деформации или морщины на панелях кузова, таких как капот, крылья или боковые поручни.

Урон от раскачивания

Ущерб от раскачивания обычно возникает, когда транспортное средство попадает в поворот. Проблема с повреждением от раскачивания заключается в том, что ваш автомобиль не сможет двигаться по прямой, а это означает, что это представляет опасность для вас и окружающих.

Кроме того, если вы продолжаете водить машину с повреждениями от раскачивания, есть большая вероятность, что это нанесет ущерб трансмиссии.

Стоимость ремонта поврежденной рамы автомобиля

Дело в том, что не существует установленного диапазона затрат на ремонт поврежденной рамы. Все зависит от серьезности повреждения.

Возьмем, к примеру, помятую заднюю боковую панель. Если это так же просто, как удалить вмятину, ремонт может стоить от 500 до 1000 долларов.

Однако, если повреждение серьезное, для его ремонта может потребоваться замена целых секций, что означает отрезание старых и приваривание новых. Затем промышленные машины используются для того, чтобы вернуть вашему автомобилю его первоначальную форму.

Звучит дорого? В зависимости от масштаба проблемы стоимость ремонта поврежденной рамы может достигать 10 000 долларов США 9.
