Опубликовано: 2023.01.11 Время на чтение: 3 минуты 119Толщиномер – это измерительный прибор, определяющий толщину слоя металла, стекла, полимеров, лакокрасочного покрытия. При этом целостность исследуемой поверхности не нарушается, благодаря чему устройство применяется в сфере неразрушающего контроля. Как пользоваться толщиномером, по какому принципу он работает, какие виды этих приборов существуют – об этом и многом другом вы узнаете из нашей статьи.
Устройство
Все портативные толщиномеры, независимо от их принципа работы, имеют сходную конструкцию, включающую в себя два основных компонента:
- измерительный модуль. Он размещен в корпусе из прочного пластика. Некоторые толщиномеры имеют вид пистолета с эргономичной рукоятью;
- датчик. Он может быть выносным или встроенным.
Наличие датчика позволяет измерять толщину материала как в труднодоступных местах, так и в условиях ограниченного пространства.
Наличие датчика позволяет измерять толщину материала как в труднодоступных местах, так и в условиях ограниченного пространства.Портативный толщиномер имеет автономный источник питания: сменные батарейки или встроенный аккумулятор. На передней панели прибора находятся кнопки управления/настройки и цифровой дисплей, показывающий точные результаты замеров и ряд технических параметров.
Назначение и сфера применения
Благодаря компактным размерам и малому весу портативные толщиномеры широко применяются в быту. Однако чаще всего их используют в автомобильной и судостроительной промышленности, в производственных и ремонтных мастерских. В строительстве толщиномером измеряют толщину защитного слоя, которым покрывают металлические конструкции – балки, фермы и т. п. Прибор незаменим при работе профессиональных экспертов и других специалистов, которые контролируют качество проведения ремонта или нанесенного покрытия, например при оценке состояния обшивки судна или кузова автомобиля.
Виды толщиномеров
Хотя назначение таких приборов одно и то же (измерение толщины), они различаются по принципу действия. В зависимости от физического явления, положенного в основу работы толщиномера, они делятся на несколько видов.
Магнитные. Конструкция такого прибора достаточно проста. В корпусе имеется встроенный магнит. Сила, с которой он притягивается к металлической поверхности, зависит от толщины нанесенного покрытия. Он имеет наименьшую точность показаний.
Электромагнитные. Они имеют бóльшую точность, но дороже. Главный недостаток электромагнитного толщиномера – это то, что он измеряет толщину только тех покрытий, которые нанесены на поверхность из черного металла – чугуна или стали.
Вихретоковые. Они дороже, чем электромагнитные, и дают более точные показатели. Основной недостаток такого толщиномера – большая зависимость от токопроводящих свойств материала, на который нанесено покрытие. Самую высокую точность измерения они показывают при работе с медью и алюминием.
Ультразвуковые. Эти приборы работают со всеми материалами и имеют наивысшую точность среди остальных категорий. Такой толщиномер имеет единственный недостаток – высокую стоимость. Обычно его используют для проверки лакокрасочных покрытий автомобилей в СТО. Однако проверить качество покраски можно и самостоятельно, достаточно правильно выбрать и купить прибор.

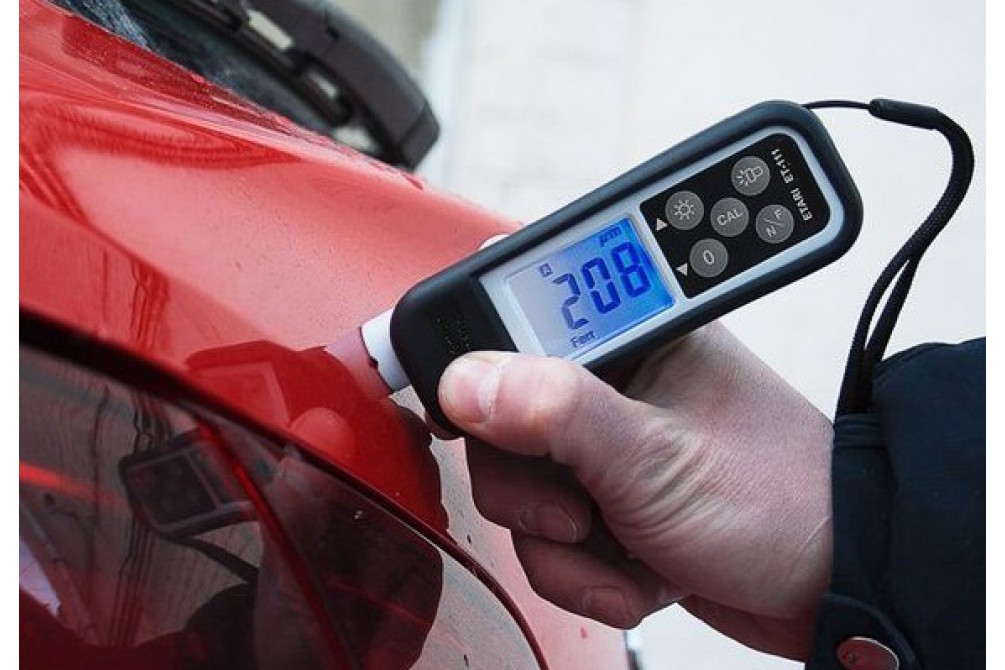

Как пользоваться толщиномером при обследовании автомобиля
Все портативные приборы такой категории очень просты в использовании. Чтобы начать им пользоваться, достаточно включить его, прикоснуться датчиком к исследуемой поверхности и нажать кнопку. Через несколько секунд раздастся звуковой сигнал, указывающий, что измерение завершено. Результат выводится на цифровой дисплей прибора. В процессе измерения рекомендуется воспользоваться такими подсказками.
- Чтобы проверить толщину ЛКП, лучше всего использовать ультразвуковую модель. Такой прибор работает со всеми материалами, поэтому им можно измерить толщину покрытия не только на металлических, но и на пластиковых деталях.
- Если толщиномер не самокалибрующийся, его следует откалибровать. Для этого используются специальные пластины, которые обычно идут в комплекте. Процесс калибровки подробно изложен в инструкции, прилагающейся к каждому прибору.
- Исследуемая поверхность должна быть очищена от грязи. Измерение лучше проводить в нескольких точках с шагом 20–25 см. Для большей точности следует измерять толщину одного места 2–4 раза.
- Обследование автомобиля начинают с крыши, так как она реже всего повреждается и окрашивается. Покрытие в этой части кузова дает эталонные показатели толщины ЛКП для данного автомобиля.
Как определить, что автомобиль был в ДТП
Измерение толщины ЛКП на разных участках кузова позволяет определить, попадала ли машина в аварию, и если да, то насколько серьезными были ее повреждения. Эксперты рекомендуют после крыши начинать измерения с переднего крыла, а затем двигаться по периметру. Каждый из элементов рекомендуется проверять трижды, а затем высчитывать среднее арифметическое.
- если толщина превышает норму максимум на 50 мкм, беспокоиться не стоит. Скорее всего, ремонтировалась небольшая царапина;
- если на отдельных участках толщина ЛКП увеличена на 300–500 мкм, это означает, что автомобиль побывал в серьезной аварии. После нее кузов подвергался рихтовке и шпаклевке;
- превышение нормы на 1000 мкм и более говорит, что такое транспортное средство побывало в очень серьезной аварии. Владелец авто решил сэкономить, и при ремонте вместо замены отдельных деталей на них был наложен более толстый слой шпаклевки.
Как можно видеть, приобретение «правильного» толщиномера и его использование для измерения толщины ЛКП позволяют определить истинное качество автомобиля, не тратить деньги впустую и не переплачивать при покупке.
Толщиномер лакокрасочных покрытий авто EM2271, Портативный, с дисплеем, на батарейках
Толщиномер будет полезен для всех, кому необходимо исследовать лакокрасочное покрытие автомобиля. Прибор имеет встроенный в корпус специальный датчик и может без проблем работать с автомобильными кузовами, сделанными как из стали так и различных немагнитных материалов.
Прибор имеет функцию продолжительного замера, с помощью которой можно измерять толщину краски без вынужденных пауз, не отрывая толщиномер от поверхности, которая подвергается замеру.
Толщиномер не нуждается ни в каких настройках, а также не требует периодической калибровки, как другие толщиномеры. Поэтому, если Вы хотите максимально простой прибор, который включается нажатием одной кнопки и сразу же готов к замерам, то данный тестер лакокрасочного покрытия будет для Вас самым идеальным выбором.
Основные характеристики
| Диапазон измерений | 0 — 2,0 мм (0 — 80 mil) |
| Поверхность рабочих металлов | черные (сталь, чугун) и цветные (алюминий, цинк) металлы |
| Тип питания | 3V батарейка, CR2032 |
| Погрешность | 2% ± 0,1 мм или 2% ± 4 mil |
| Шаг замера | 0,01 мм (1 mil) |
| Время замера | 1 сек |
| Рабочая температура | от 0 °С до 40 °С (краткосрочно до -15 °С) |
| Дисплей | есть |
| Функция самокалибровки | есть |
| Автоматическое выключение | есть |
| Вес | 23 г |
| Размер | 69 х 38 х 18 мм |
| Страна производитель | Китай |
Комплектация
- Толщиномер
- Батарейка
- Инструкция
| Характеристики | |
| Тип толщиномера | электромагнитный |
| Основа под слоем краски | Магнитные и немагнитные металлы |
| нет | |
| Время измерения | 1 с |
| Объем внутренней памяти | нет |
| Погрешность измерения | ±(2,0%+0,1 мм) |
| Диапазон измерения | 0. ..2,0 мм |
| Разрешающая способность | 0,01 мм |
| Эксплуатационные характеристики | |
| Подключение к ПК | нет |
| Диапазон рабочих температур | 0…40°C |
| Возможность калибровки | есть |
| Общие характеристики | |
| К-во элементов питания | 1 шт. |
| Элементы питания | батарейка CR2032 |
| Размеры | 69х38х18 мм |
| Вес | 23 г |
| Страна производитель | Китай |
| Гарантия | 6 мес. |
Как ухаживать за толщиномером краски: рекомендации
Источник: толщиномер Noyafa Mil ET330.
Измерители толщины краски являются важными инструментами для всех, кто работает в автомобильной промышленности.
Эти датчики позволяют измерять глубину слоя краски на транспортном средстве, что важно для обеспечения правильного нанесения и оценки состояния автомобиля. Однако, как и любой инструмент, толщиномеры краски требуют регулярного обслуживания и калибровки для обеспечения точных и последовательных показаний. В этой статье мы предоставим рекомендации по поддержанию толщиномера краски и предотвращению дорогостоящих ошибок. Следуя этим советам, вы сможете поддерживать прибор в отличном состоянии и всегда будете получать точные показания при работе с автомобилем.
Толщиномер краски Измерители толщины краски, также известные как измерители толщины покрытия, представляют собой устройства, используемые для измерения толщины краски на поверхности. Они работают, используя магнитные или вихретоковые принципы для определения расстояния между поверхностью краски и подложкой, на которую она нанесена.
Существует два основных типа толщиномеров краски: магнитные и вихретоковые.
Магнитные датчики измеряют притяжение между магнитом и стальной подложкой, а вихретоковые датчики используют электромагнитное поле для обнаружения изменений на поверхности краски. Оба типа манометров могут обеспечить точные измерения, но выбор манометра зависит от конкретного применения.
Важно отметить, что приборы для измерения толщины лакокрасочного покрытия не являются надежными и должны использоваться в сочетании с визуальным осмотром для оценки состояния автомобиля. На них также могут влиять такие факторы, как температура и влажность, которые могут повлиять на точность показаний.
Чтобы обеспечить точные и последовательные показания, важно выбрать высококачественный толщиномер краски, совместимый с типами краски, которые вы будете измерять. Кроме того, правильное использование, хранение и техническое обслуживание манометра имеют решающее значение для получения точных показаний с течением времени.
Рекомендации по обслуживанию толщиномера краски Чтобы ваш толщиномер всегда давал точные и стабильные показания, важно следовать передовым методам обслуживания и калибровки.
Вот несколько советов, как поддерживать манометр в отличном состоянии:Регулярная чистка и калибровка: регулярно очищайте манометр мягкой безворсовой тканью и мягким моющим средством, чтобы удалить грязь или мусор, которые могут повлиять на показания. Кроме того, откалибруйте свой датчик в соответствии с инструкциями производителя, чтобы обеспечить точные измерения.
Надлежащее хранение и обращение: Храните прибор в защитном футляре или сумке, когда он не используется, чтобы предотвратить повреждение от пыли, влаги или других факторов окружающей среды. Избегайте падения или неправильного обращения с манометром, так как это может повлиять на его точность и производительность.
Совместимость с различными типами красок: Для разных типов краски, таких как прозрачная краска, могут потребоваться различные настройки калибровки вашего прибора. Убедитесь, что ваш датчик совместим с типами красок, которые вы будете измерять, и при необходимости отрегулируйте настройки калибровки.
Регулярный контроль толщины краски в милах: отслеживайте толщину измеряемой краски в милах и следите за любыми изменениями с течением времени. Это может помочь вам выявить такие проблемы, как неравномерное нанесение или участки потенциальной коррозии.
Следуя этим передовым методам, вы можете быть уверены, что толщиномер краски всегда дает точные и стабильные показания. Это может помочь вам избежать дорогостоящих ошибок и обеспечить соответствие ваших автомобильных работ самым высоким стандартам качества.
Как избежать типичных ошибок при использовании толщиномера краски Даже при надлежащем обслуживании и калибровке при использовании краскопульта могут возникать распространенные ошибки. Вот несколько советов, как избежать этих ошибок и обеспечить точность измерений: Не использовать прибор на чистой поверхности: Любая грязь, мусор или остатки на поверхности краски могут повлиять на точность ваших измерений. Всегда очищайте поверхность перед измерением с помощью манометра.
Отсутствие многократных замеров: Для обеспечения точности важно проводить многократные замеры в разных точках на поверхности краски. Это может помочь определить любые отклонения или несоответствия толщины краски.
Без регулировки для изогнутых или неровных поверхностей: Если вы измеряете краску на изогнутой или неровной поверхности, важно настроить прибор с учетом угла поверхности. Невыполнение этого требования может привести к неточным показаниям.
Использование неподходящего типа толщиномера: Как упоминалось ранее, существует два основных типа толщиномеров краски: магнитные и вихретоковые. Убедитесь, что вы используете манометр, соответствующий типу измеряемой краски, так как использование неправильного манометра может привести к неточным показаниям.
Избегая этих распространенных ошибок и следуя передовым методам обслуживания и калибровки, вы можете быть уверены, что ваш толщиномер лакокрасочного покрытия обеспечивает точные и надежные измерения для всех ваших автомобильных работ.
Тем не менее, важно помнить, что толщиномер краски хорош настолько, насколько хорош его обслуживание и калибровка. Следуя рекомендациям по очистке, калибровке, хранению и обращению, вы можете быть уверены, что ваш датчик каждый раз дает точные и стабильные показания.
Резюме Если вы ищете толщиномер краски, обязательно учитывайте такие факторы, как тип краски, которую вы будете измерять, диапазон необходимых измерений и совместимость прибора с различными поверхностями и средами. С помощью правильного калибра и правильных методов вы можете вывести свою автомобильную работу на новый уровень и гарантировать, что каждая работа будет выполнена в соответствии с самыми высокими стандартами.
