Как работает стартер автомобиля видео: Как работает стартер автомобиля — видео принципа работы

Как проверить стартер на аккумуляторе

Ни один из двигателей внутреннего сгорания невозможно запустить без пускового устройства. Чтобы он заработал, необходимо создать требуемый крутящий момент на его коленчатом валу. Для этого применяется стартер, который раскручивает двигатель до номинальных оборотов.

Стартер – это электрический двигатель, который срабатывает при его непосредственном запуске. Раскручивая коленчатый вал до требуемого числа оборотов, стартер выключается и используется только при следующем запуске. В состав стартера входят следующие части: втягивающее реле, якорь, обмотки и щетки и муфта свободного хода, или как ее называют – бендикс.

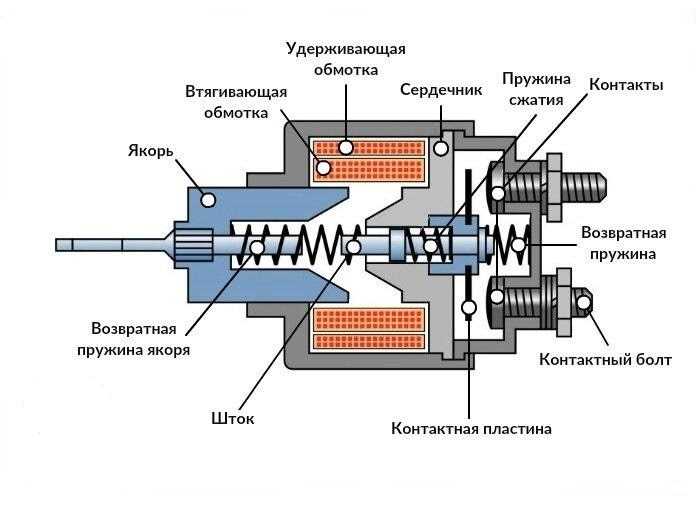

При включении стартера, первым в действие вступает втягивающее реле, которое втягивает муфту свободного хода на определенное расстояние. Специальная шестерня совмещается с маховиком двигателя и после этого срабатывает обмотка возбуждения электродвигателя. Маховик приводится в движение, и коленчатый вал начинает вращаться. После запуска двигателя, стартер выключают. Электромотор перестает вращаться, а муфта свободного хода под действием пружины возвращается в исходное положение, так как пропало питание на втягивающем реле.

К сожалению, поломка этого элемента имеет место быть тоже не так редко, как кажется на первый взгляд. Главной особенностью всех поломок стартера – это то, что они происходят в самый не подходящий момент, когда автомобиль срочно нужен в рабочем состоянии. Все системы работают исправно, а двигатель автомобиля никак не может запуститься. В этом случае, можно обратиться к специалистам станции технического обслуживания. Однако, за свои услуги работники берут довольно много денег, поэтому, рекомендуем вам провести проверку стартера от аккумулятора самостоятельно. Сделать это совсем не сложно, главное следовать изложенным ниже инструкциям.

Неисправности стартера и их причины

Все неисправности пускового устройства можно условно подразделить на две категории:

1. Механические.

2. Электрические.

1. Поломки механической части стартера возникают из-за банального износа частей и деталей. Износ, чаще всего происходит из-за не правильной эксплуатации пускового устройства. Примером неправильного использования можно назвать допуск работы стартера при запущенном двигателе. В исключительных случаях, механические неисправности могут стать причиной появления неисправностей электрической категории.

2. Электрические неисправности заключаются в отсутствии питания на контактах стартера, замыкании электрических обмоток, обгорании контактов и отказе в работе таких частей, как втягивающее реле.

Прежде чем приступать к проверке стартера, необходимо четко определиться, что именно случилось с пусковым устройством. Среди самых распространенных неисправностей, стоит отметить следующие поломки:

1. Вал стартера не разворачивается, то есть пусковое устройство не срабатывает.

2. Стартер запускается. Оценка его работы производится на слух. Однако, при этом, коленчатый вал двигателя остается неподвижным.

3. Число оборотов стартера не соответствует норме. Он вращается слишком медленно и не создает требуемого крутящего момента на коленчатом валу.

4. После запуска силового агрегата стартер не выключается и продолжает вращаться. Данный режим является аварийным и может навредить механическим частям стартера.

Этапы выполнения работы

Вся проверка работоспособности пускового устройства выполняется в соответствии со следующей последовательностью:

1. Демонтаж нерабочего элемента.

2. Проверка работы втягивающего реле.

3. Диагностика неисправностей якоря.

4. Оценка состояния щеток и обмотки.

5. Диагностика неисправностей бендикса.

Для проверки стартера его необходимо, в первую очередь, демонтировать с двигателя, подробнее как снять стартер. Для этого снимают клемму аккумулятора, откручивают все контактные соединения электропроводки и выкручивают гайки крепления. После этого неисправное устройство снимают с автомобиля и зажимают в тисках. Старайтесь не прилагать для этого больших усилий, иначе есть риск испортить корпус стартера.

Видео — Как проверить стартер самому без стенда

Проверка работы всего устройства

Для этого, вначале, оба провода подключают к двум контактам на втягивающем реле, а их общий конец подсоединяют к плюсу аккумулятора. Минус необходимо присоединить к корпусу устройства. Если стартер начал вращение, то проблема коснулась только втягивающего реле.

Диагностика реле

Проверка реле выполняется, примерно, таким же образом, только на этот раз на втягивающем реле используется только один контакт. Если шестерня выдвинется наружу с характерным щелчком, это означает, что втягивающее реле работает исправно и проблемы стоит искать в другом месте.

Как проверить якорь и щетки стартера

Эта проверка выполняется в том случае, когда первые два этапа не дают положительных результатов. Для этого напряжение подается только на сам стартер. В этом случае невозможно определить одно из двух, однако это станет поводом для разборки устройства. После этого, уже точно станет известно, в чем проблема стартера.

Проверка работы бендикса

Чтобы проверить бендикс, необходимо при помощи мягкой прокладки зажать его в тисках. Дело в том, что муфта стартера имеет возможность вращаться только в одну сторону. В том случае, если она может проворачиваться в разные стороны – это означает, что бендикс находится в неисправном состоянии.

Обнаруженные вышеперечисленные неисправности подлежат устранению. На этом работы по проверке стартера заканчиваются. Будем надеяться, что данную процедуру вы в состоянии провести сами, так как она не требует от вас особых навыков электрика или слесаря.

проверка устройства на работоспособность, не снимая его с машины, и оценка снятого втягивающего реле в домашних условиях

Для запуска двигателей внутреннего сгорания применяются электрические стартеры. Со временем узел изнашивается и может выйти из строя. Для правильного определения неисправности владельцу необходимо знать, как проверить стартер на работоспособность на автомобиле и в снятом состоянии.

Содержание

• 1 Особенности конструкции стартеров
  • 1.1 Схема и принцип работы стартера
  • 1.2 Как снять стартер с автомобиля?
• 2 Основные признаки неисправности стартера
  • 2.1 Последовательность контроля работоспособности стартера
• 3 Проверка снятого с автомобиля стартера на работоспособность
  • 3.1 Диагностика втягивающего реле
  • 3.2 Неисправности обмотки ротора
  • 3.3 Неисправности статора
  • 3.4 Неисправности щеток и втулок
  • 3.5 Неисправности бендикса и обгонной муфты
  • 3.6 Другие поломки системы запуска
• 4 Как проверить работу стартера, не снимая его с машины?
  • 4.1 Как можно проверить втягивающее реле стартера?
  • 4.2 Проверка якоря стартера
  • 4. 3 Диагностика щетки, обмотки и бендикса стартера
  • 4.4 Как проверить, берет ли на себя стартер ток?
• 5 Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?
• 6 Фотогалерея
• 7 Видео

[ Раскрыть]

[ Скрыть]

Особенности конструкции стартеров

Для запуска двигателей применяют три типа стартеров, различающихся конструкцией обмоток возбуждения:

• последовательная;
• смешанная;
• от постоянных магнитов.

Стартеры с постоянным магнитом обладают небольшими габаритами и применяются для техники с двигателями малого объема и мощности. Новые модели стартеров, оснащенных неодимовыми магнитами имеют повышенную мощность, но стоимость изделий ограничивает распространение.

Редукторный стартер от автомобиля Поло Седан

Для обеспечения быстрого запуска требуется прокрутить вал с определенной частотой. Для обеспечения оборотов и сокращения габаритных размеров стартера применяются планетарные редукторы. Применение редукторов позволило уменьшить габариты устройств в 2 раза, что хорошо видно по приведенному ниже фото. Дополнительное уменьшение размеров достигнуто за счет внедрения деталей из полимеров и пластика.

Слева редукторный аналог, справа стандартный стартер от ГАЗ-21

Выходная шестерня, контактирующая с венцом маховика, располагается под передней крышкой либо висит консольно за пределами корпуса. Консольная схема используется в стартерах с подвижным якорем или в инерционных конструкциях. Концепция применяется при соосной установке тягового реле, а также при монтаже реле в крышке коллектора.

Пример консольного стартера

Основная масса стартеров имеет две подшипниковые опоры. Мощные и габаритные стартеры, развивающие более 1,5-2,0 кВт, оснащаются третьей опорой. Шестерня привода располагается между передней опорой и дополнительным подшипником.

Стартер с дополнительной опорой

Классический коллектор имеет цилиндрическую форму и расположен на конце якоря. На современных стартерах встречаются торцевые коллекторные пластины, уменьшающие длину устройства и снижающие потребление меди.

Схема и принцип работы стартера

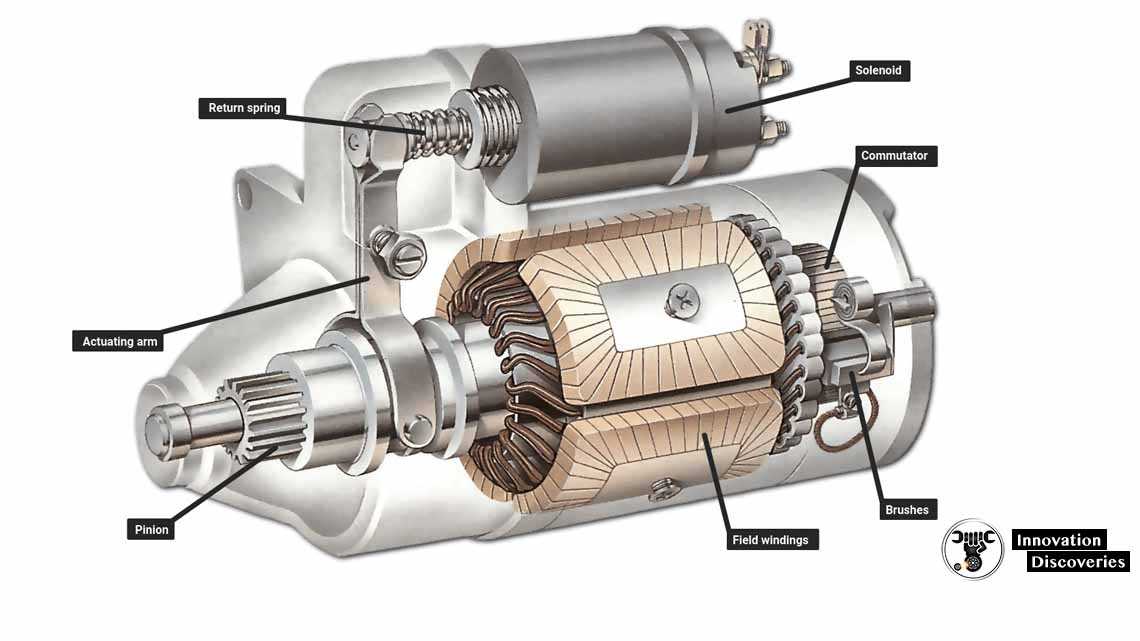

Стартер двигателя легкового автомобиля представляет собой электрический двигатель постоянного тока. Стартер ставится на картер двигателя, либо коробки передач в районе маховика. Крепление выполняется при помощи двух или трех шпилек. Такой способ фиксации обеспечивает корректное взаимное расположение узлов при обратной установке изделия.

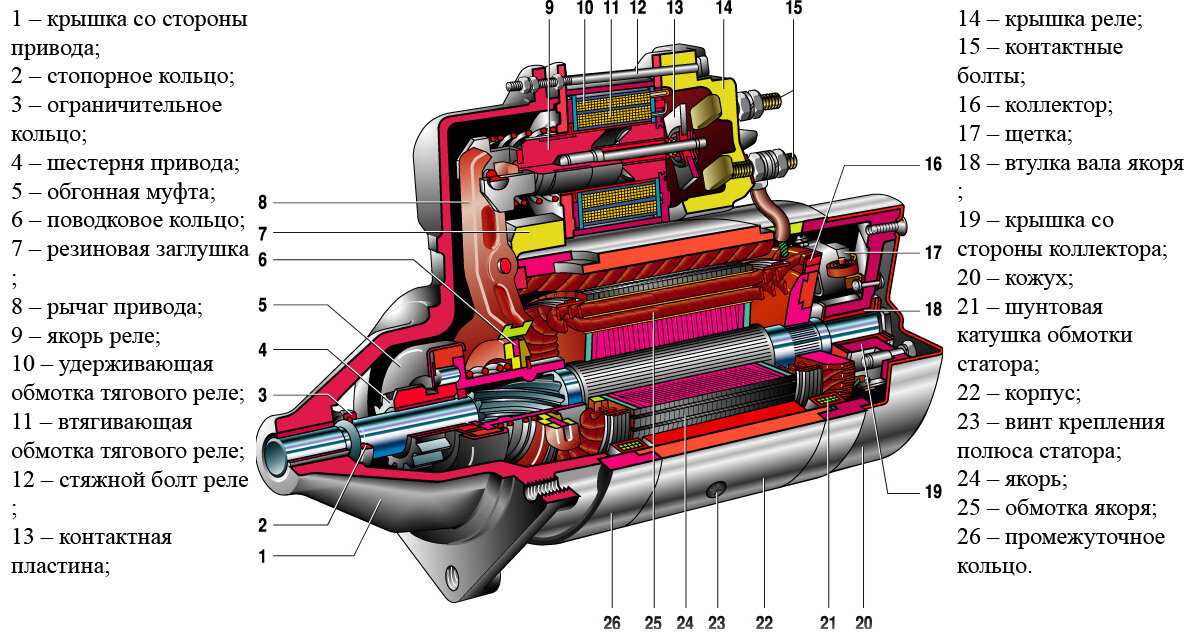

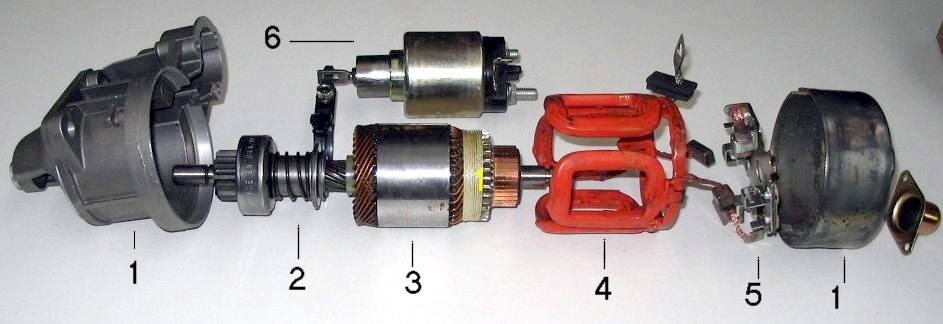

Основные детали стартера

Основные детали стартера на схеме:

1. Передняя крышка, служащая для крепления стартера к картеру сцепления. В крышке имеется отверстие, через которое проходит шестерня бендикса.
2. Обгонная муфта или бендикс.
3. Планетарный редуктор. Узел имеется не на всех моделях стартеров.
4. Якорь электродвигателя.
5. Корпус стартера с размещенным внутри статором.
6. Управляющая вилка.
7. Втягивающее электромагнитное реле.
8. Щеточный узел.
9. Графитовая щетка.
10. Задняя крышка с установленной втулкой подшипника. Крышки и корпус стягиваются между собой 2-4 болтами, собирающими стартер в единый узел.

Принцип работы стартера автомобиля:

1. При повороте ключа в замке зажигания включаются цепи зажигания. Дальнейший поворот ключа в позицию «старт» подает питание на обмотку реле 5. Подача питания выполняется через специальное коммутационное реле.
2. Возникающее электромагнитное поле сдвигает якорь втягивающего реле 7. Якорь связан через рычаг 4 с обгонной муфтой 3, перемещающейся по валу стартера 2 по направляющим пазам.
3. В определенный момент происходит введение шестерни муфты в зацепление с зубчатым венцом, установленным на маховике 12. При этом расположенная на подвижном якоре реле контактная пластина 7 замыкает цепь через контакты 8.
4. Включается подача питания на обмотки электродвигателя 9. Якорь стартера 10 через шестерни прокручивает с частотой до 100 об/мин коленчатый вал 11 мотора и запускает его.
5. После того как двигатель запустится и начнет набирать обороты, происходит автоматическое рассоединение шестерен. Разъединение происходит при помощи обгонной муфты.
6. Ключ отпускается в положение включенного зажигания. Автомобиль готов к началу движения.

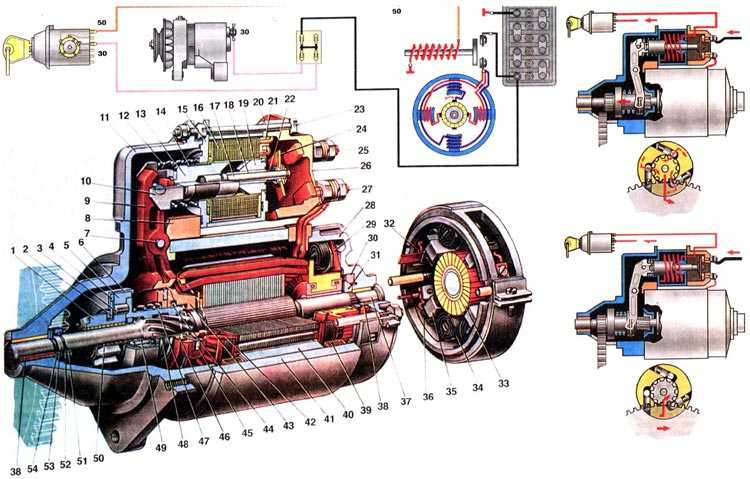

Визуализация работы стартера

Ряд автомобилей оснащен различного рода блокираторами запуска стартера. На автомобилях с механической трансмиссией может требоваться нажатие педали сцепления, предотвращающее пуск мотора на передаче. Автоматическая трансмиссия разрешает проводить запуск при постановке селектора в позицию нейтрали или парковки.

Стартер автомобиля предназначен для кратковременной работы, продолжительное использование устройства приводит к перегреву и выходу из строя.

Подробное визуальное объяснение принципов работы стартера продемонстрировано в видеоуроке, снятом для канала автора Михаил Нестеров.

Как снять стартер с автомобиля?

Стартер располагается на боковой части двигателя ближе к картеру сцепления. Трудоемкость снятия стартера зависит от плотности компоновки моторного отсека. На некоторых типах автомобилей демонтаж занимает до 3-4 часов.

Краткая последовательность шагов:

1. Установить автомобиль над смотровой ямой для обеспечения доступа к нижним точкам крепления.
2. Отключить клемму аккумулятора.
3. Снять стальной или пластиковый лист защиты картеров двигателя и коробки передач.
4. Иногда может требоваться демонтаж теплового экрана, защищающего узлы двигателя от нагрева теплом выпускной системы.
5. Отвернуть нижний болт или гайку крепления стартера.
6. Для доступа к верхнему болту возможно потребуется снятие аккумулятора с площадкой, воздуховодов двигателя или демонтировать кронштейны патрубков системы охлаждения.
7. Отсоединить от стартера провода, клеммы которых прикручены к верхней части электродвигателя. Доступ к этим точкам может быть как сверху, так и снизу автомобиля.
8. Выкрутить верхний болт или гайку крепления.
9. Аккуратно вытянуть стартер с посадочного места. Для вывода узла на многоцилиндровых двигателях с V-образной схемой может потребоваться демонтаж колес, защитного локера, элементов выхлопного коллектора и опоры силового агрегата.
10. Вынуть агрегат из моторного отсека вверх.

Каждый автомобиль имеет особенности конструкции, влияющие на трудоемкость снятия стартера. Рекомендуется выполнять демонтаж в условиях автосервиса, имеющего опыт работы и требуемый инструмент.

Ниже приведены фотографии демонтажа и разборки стартера Ниссан Альмера.

Снятие усилительного кронштейна Демонтаж болтов Общий вид снятого стартера Болты крепления крышек Разобранный узел, стрелками обозначены статор и ротор Ротор со щеточным узлом Планетарный редуктор Снятие бендикса с вала Смазка редуктора перед сборкой Отремонтированный узел готов к установке

Основные признаки неисправности стартера

Симптомы, которые указывают на наличие проблем в работе стартера:

• коленчатый вал не начинает вращаться, несмотря на работу стартера;
• затрудненное вращение якоря стартера, сопровождаемое посторонними шумами;
• медленное прокручивание вала с нормальным звуком, недостаточное для запуска двигателя;
• стартер не реагирует на поворот ключа в замке зажигания;
• ведущая шестерня стартер не выходит из зацепления с маховиком после пуска двигателя;
• снижается мощность электродвигателя на прогретом силовом агрегате;
• характерный запах гари, возникающий при работе стартера.

При проявлении подобных признаков желательно провести диагностику и ремонт стартера. Длительная эксплуатация неисправного узла приведет к полному выходу из строя.

Последовательность контроля работоспособности стартера

Порядок действий при проверке стартера:

1. Перед началом проверки работоспособности стартера и цепей запуска необходимо проверить зарядку аккумулятора и, при необходимости, довести ее до нормы. Убедиться в надежности установки клемм и отсутствии на них следов коррозии и окисления.
2. Проверить качество соединения массовых проводов с кузовом и стартером. Для этого требуется провести замер значения напряжения между отрицательной клеммой и кузовом или двигателем автомобиля. Тестовый прибор должен показать нулевое значение.
3. На автомобилях, оборудованных электронными системами управления, следует провести компьютерную диагностику, которая покажет имеющиеся ошибки. Расшифровка кодов ошибок позволяет выяснить причины неисправности.
4. Проверить исправность коммутационного реле или исправность цепей, отвечающих за включение втягивающего реле. Для проверки понадобится электрическая схема автомобиля с указанием точек подключения узлов.
5. Проверить стартер и втягивающее реле на двигателе.
6. При обнаружении неисправностей стартер снимается для ремонта и более тщательной проверки.

Проверка снятого с автомобиля стартера на работоспособность

При возникновении проблем с работой стартера требуется провести проверку узлов для определения причины поломки. Проверка стартера может проводиться в домашних условиях при помощи многофункционального тестового прибора или контрольной лампы.

Проверка включают в себя:

• визуальный осмотр и очистка деталей;
• проверку работы втягивающего реле;
• замер сопротивления между обмоткой якоря и корпусом;
• проверка сопротивления между ламелями коллектора якоря и сердечником;
• контроль сопротивления между корпусом и обмотками статора;
• дополнительные проверки деталей стартера.

Снятый с автомобиля стартер очищается от грязи при помощи мягкой волосяной щетки и затем протирается ветошью. Разборка осуществляется на слесарном верстаке. Демонтированные детали промывают и сушат. Для очистки обмоток применяется тряпка, смоченная бензином и продувка воздухом. Остальные детали допустимо мыть в щелочной ванне или при помощи керосина. Затем приступают к проверке и дефектовке узлов.

Диагностика втягивающего реле

Признаками неисправности реле являются:

1. При повороте ключа в замке зажигания в позицию «старт» слышны щелчки, свидетельствующие о работе реле. Но стартер при этом не включается, яркость контрольных ламп и внешней световой сигнализации не меняется.
2. При аналогичной ситуации наблюдается просадка напряжения — тускнеют лампы.
3. После пуска двигателя продолжается вращение якоря стартера на повышенных оборотах.

Причинами неисправности реле являются:

• обгорание контактов, из-за чего снижается или прекращается подача тока;
• заклинивание якоря реле;
• замыкание обмотки реле;
• разрушение или просадка обратной пружины;
• повреждение корпуса.

Проверка реле ведется по следующим шагам:

1. Очистить контактные поверхности от грязи и окислов.
2. Подключить реле напрямую к аккумулятору при помощи проводов с зажимами.
3. Подать отрицательный сигнал на корпус стартера. Звук щелчка указывает на исправность реле, если никакого звука не подано — то реле неисправно.

Неисправности обмотки ротора

Наиболее частые проблемы с ротором (якорем) стартера:

• пробивание обмотки на вал и далее на корпус стартера и автомобиля;
• плохой контакт на точках соединения обмотки с коллектором из-за разрушения паяного соединения;
• замыкание витков обмотки;
• попадание металлической стружки и частиц щеток между ламелями коллектора;
• выгорание одного или нескольких ламелей.

Для проверки якоря используется методика подачи напряжения на стартер минуя реле. Если вал не вращается, то требуется разборка стартера и детальная проверка состояния якоря.

Методики проверки снятого якоря:

1. Пробой обмотки измеряется мультиметром. Возможна проверка состояния якоря при помощи контрольной лампы на 220 В. Устройство включается в бытовую сеть, один вывод подсоединяется к сердечнику, а второй — поочередно к ламелям коллектора.
2. Повреждение паяных соединений обнаруживается при визуальном контроле детали.
3. Износ коллекторной части также обнаруживается визуально. Глубина канавок между ламелями коллектора должна быть не менее 0,5 мм.
4. Межвитковые замыкания возможно определить только в условиях специализированного сервиса, оснащенного прибором контроля.

Неисправности статора

К проблемам со статором относятся:

• межвитковое замыкание;
• пробой на корпус;
• обрыв обмотки.

Для обнаружения повреждений используется тестирование мультиметром. Межвитковое замыкание диагностируется только специальным оборудованием.

Неисправности щеток и втулок

Щеточный узел может иметь неисправности:

• износ, в результате которого щетки неплотно прилегают к коллектору;
• заедание в направляющих.

Проверка щеточного узла заключается в измерении значения сопротивления между основной пластиной и держателем щеток. Исправный узел обладает сопротивлением, стремящимся к бесконечности. Если это условие не соблюдается, то имеется замыкание щеточного узла. Снятый щеточный узел требуется внимательно осмотреть на предмет трещин и сколов на графитовых элементах щеток. Рекомендуется проверить остаточную высоту деталей, при малом значении узел требуется заменить.

Вал ротора стартера опирается на медные или медно-графитные втулки, подверженные естественному износу. При появлении зазора происходит перекос ротора, который приводит к затрудненному вращению и неравномерному износу щеток. Работа электродвигателя с поврежденными втулками приводит к повреждениям обмоток или межвитковым замыканиям.

Неисправности бендикса и обгонной муфты

После демонтажа узла с вала стартера следует провести визуальный контроль состояния зубьев шестерни. Недопустимы глубокие забоины, выкрашивания и износ поверхностей зуба. На муфте не должно быть следов коррозии.

Проверка функционала устройства:

1. Обернуть шестерню бендикса плотным материалом (картоном или материей).
2. Зажать деталь за шестерню плоскогубцами или тисками.
3. Попытаться руками провернуть кольцо муфты (расположенное за шестерней). Конструкция исправной муфты позволяет кольцу легко вращаться в одном направлении. Если поворот происходит с заеданиями или туго, а также получается вращать кольцо в противоположную сторону, то бендикс неисправен.

Бендикс стартера относится к числу неразборных и не подлежащих ремонту узлов. При повреждении он заменяется на новую деталь.

Другие поломки системы запуска

К другим поломкам стартера относятся:

• повреждение электропроводки;
• механические повреждения корпусов, крышек и соединительных деталей;
• деформация или поломка вилки;
• износ зубьев шестерни или направляющих канавок на валу.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

1. Проверить жгуты проводки реле на обрыв.
2. Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
3. Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Каких правил эксплуатации стартера следует придерживаться, чтобы он прослужил дольше?

Владелец автомобиля может продлить срок жизни стартера при соблюдении условий:

1. Содержать моторный отсек в сухости. Отсутствие влаги не позволит появится и развиваться очагам коррозии на проводах и узлах стартера.
2. Следить за изоляцией на проводах и клеммах стартера. Поврежденная проводка приводит к потерям тока и работе электродвигателя с перегрузкой.
3. На автомобилях с механической коробкой запускать двигатель с выжатым сцеплением, что снижает нагрузку. Особенно это касается запуска при низкой температуре воздуха.
4. Избегать попадания на стартер моторного масла, топлива или охлаждающей жидкости.
5. Запрещается непрерывная работа стартера более 10 секунд. Между попытками пуска должно пройти не менее 30 секунд, необходимых для охлаждения электродвигателя и корректной работы аккумуляторной батареи.
6. Нельзя использовать стартер для перемещения автомобиля даже на малое расстояние.
7. Избегать движения по глубоким лужам.
8. Контролировать напряжение на клеммах АКБ.
9. Не включать стартер на работающем моторе. На ряде автомобилей используется защитное реле, не позволяющее включить стартер при вращающемся коленчатом вале двигателя.

Выполнение рекомендаций позволяет довести срок службы стартера без ремонта до 120-150 тыс. км и более.

Фотогалерея

На фото показаны этапы ремонта и дефектовки безредукторного стартера, хорошо видна конструкция узлов.

Набор деталей стартера Конструкция держателя на четыре щетки Коллектор якоря Передняя часть якоря с направляющими для бендикса Коррозия вала Ржавчина внутри бендикса Пример расположения бендикса в рабочей точке Бендикс закрыт крышкой Втягивающее реле Крышка с реле и установленным бендиксом

Видео

Видеообзор особенностей ремонта стартера предоставлен каналом автора Andrei Chernobrovkin.

 Загрузка …

Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Содержание

• 1 Почему не крутит стартер?
  • 1.1 Если надо срочно ехать!
  • 1.2 Проверка системы пуска на ВАЗ-2114
  • 1.3 Когда виноват сам стартер
  • 1.4 Видео как снять стартер и проверить его на работоспособность
• 2 Предохранители и реле стартера
• 3 Выводы

Почему не крутит стартер?

Расположение стартера под капотом отмечено красной стрелочкой

Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

1. Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

   Запускаем двигатель с помощью пуско-зарядного устройства

2. Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.
   Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их

3. Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.

   Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Неисправность может иметь как механический характер, так и электрический.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

1. Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.

   Провода втягивающего реле стартера

   Отсоединённые провода втягивающего реле стартера

   Проверяем целостность обмотки втягивающего реле

2. Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.
   Меняем щетки стартера

3. Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.

   Проверяем обмотки статора на обрыв

   Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Выводы

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!

Принцип работы стартера автомобиля видео

Дорогие друзья, столкнулся с проблемой, стартер крутится, да в холостую…
Было такое прошлой весной… относил в ремонт, сказали — «Захряс, почистили, держи, 1500р»
Собственно проблема — сначала крутился в холостую, потом, издавая дикие звуки похожие на металлический скрежет, все же заводил авто. На следующий день — никак, только жужжит, в контакт с двигателем не вступает.

Ну тут ясно все стало. Надо разбирать. Как говориться «Хочешь сделать хорошо — сделай это сам»
Вообще правда — когда сам делаешь, понимаешь суть проблемы и откуда корни растут.
Начал разбирать. Снял. Информации много по этому поводу. Дело выполнимое.
Дальше интереснее.
————————————————
Рассмотрим принцип работы всего агрегата в целом и его частей.
Принцип работы автомобильного стартера.
Рабочий процесс электростартера можно условно разделить на три этапа: соединение приводной шестерни с венцом маховика, пуск стартера, рассоединение маховика и приводной шестерни. Рабочий цикл стартера является кратковременным, т.к. он не участвует в последующем движении автомобиля — его основная задача запустить мотор. Если рассмотреть подробнее, то принцип работы стартера выглядит следующим образом:
1) Поворот ключа в замке зажигания в положение «запуск». Ток передается по цепи от АКБ на замок зажигания и далее на тяговое реле;
2) Приводная шестерня обгонной муфты (бендикса) входит в зацепление с маховиком;
3) Одновременно с перемещением и зацеплением шестерни замыкается цепь и напряжение подается на электродвигатель;
4) Осуществляется запуск мотора и после того, как его обороты превысят обороты стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.

Принцип работы бендикса заключается в следующем:
Шестерня имеющаяся на бендиксе стартера, входит в зацеп с маховиком, для запуска мотора, стартер раскручивает маховик со скоростью 50-100 об/минуту. Сам ДВС после запуска способен раскручивать маховик с гораздо большей скоростью, которая недопустима для стартера. Пусковое устройство именуемое стартером вообще рассчитано на короткие, но интенсивные периоды работы, продолжительные включения могут просто вывести стартер из строя. Даже короткая «передержка», когда после запуска двигателя водитель промедлил и не выключил стартер может стоить дорого, именно для этих ситуаций был придуман бендикс, который выполняет роль страховки стартера от возможного выхода из строя. Другими словами, бендикс предотвращает передачу крутящего момента от маховика на стартер. Обгонная муфта не имеет жесткого сцепления с валом двигателя стартера, поэтому в свободном состоянии он способен прокручиваться, правда только в одну сторону.

В отличие от других видов двигателей, двигатель внутреннего сгорания не может быть запущен мгновенно. Сперва нужно привести в движение его детали и механизмы, сформировать требуемое давление в цилиндрах, активировать работу электрооборудования и системы питания. Эти задачи выполняет электрический стартер – он вращает маховик, который, в свою очередь, приводит в движение коленчатый вал двигателя. В статье мы расскажем, на чём основан принцип работы стартера, и из чего состоит это устройство.

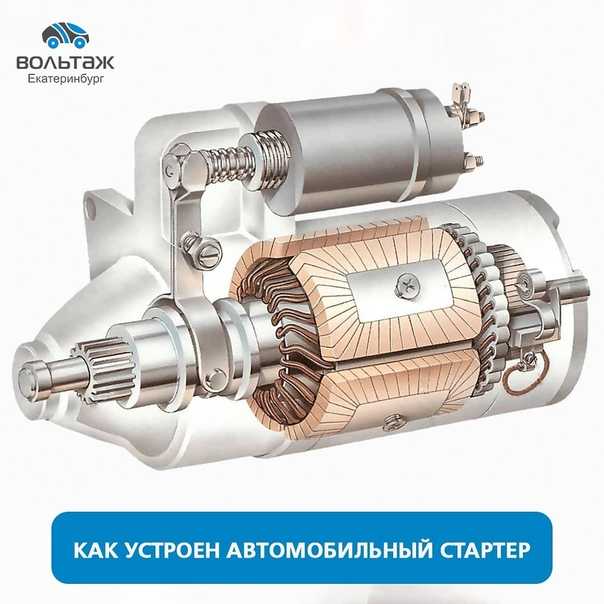

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

• Контактный пятак, замыкающий электрическую цепь стартера;
• Втягивающее реле, приводящее в движение шток вилки;
• Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

• Подшипник качения или втулка – необходимы для фиксации вала шестерни;
• Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
• Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
• Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
• Якорь, играющий роль ротора электродвигателя;
• Щёточный узел с щётками, передающими ток обмотке якоря.

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток поступает на обмотку втягивающего реле, которое приводит в движение контактный пятак и вилку. Пятак замыкает основную цепь стартера, пуская ток в щёточные узлы и в обмотку статора, а вилка воздействует на бендикс, соединяя его шестерню с зубчатым венцом маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КШМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакт втягивающего реле подаётся напряжение

В момент пуска ДВС горючая смесь воспламеняется в цилиндрах, толкая их и вращая коленвал. Крутящий момент на маховике многократно возрастает, равно как и частота вращения шестерни бендикса – этому способствует большое передаточное число. Бендикс отключается, предохраняя стартер от перегрузки. На этом функция стартера выполнена, и водитель отпускает ключ, отключая втягивающее реле, а значит – и стартер.

Схема работы стартера: 1 — аккумулятор; 2 — генератор; 3 — стартер; 4 — замок зажигания

Видео: электродвигатель в автомобиле

Электрический стартер является одной из ключевых деталей автомобиля. До его изобретения машины запускали раскручивая коленвал вручную или просто толкая автомобиль со включённой передачей. Стоит ли говорить, насколько это было сложно и неудобно? Поэтому важно не забывать о стартере во время диагностики и обслуживания автомобиля – тогда устройство будет работать долго и эффективно.

Стартер — это важнейший элемент автомобиля. На его плечи возлагается основная задача — пуск двигателя. Но, как и любой двигатель постоянного тока, стартер не обладает высокой надежностью. Иногда он выходит из строя, поэтому требуется ремонт или замена.
Как-то не слишком задумаешься о том, как работают системы автомобиля. До тех пор, пока что-то не выйдет из строя. И этим чем-то часто оказывается стартер, который предназначен для запуска двигателя. Чаще всего ломается его механическая часть, немного реже электрическая. Чтобы провести диагностику и ремонт, необходимо знать принцип работы стартера и его основные узлы. И небольшие, хотя бы общие, познания в электротехнике, не окажутся лишними. Так из каких же основных узлов состоит стартер и почему он крутится только при повороте ключа до упора?

УСТРОЙСТВО

Небольшой по размеру агрегат, состоит из множества деталей, среди которых главными являются всего несколько.

1. Электрический двигатель, в котором размещены обмотки и сердечники.
2. Якорь, представляющий собой ось из высоколегированной стали, на которую запрессованы в заводских условиях сердечники и пластины коллектора.
3. Втягивающее реле. Выполняет роль проводника для подачи электропитания двигателя стартера от замка зажигания автомобиля. Второй функцией этого узла является выталкивание обгонной муфты. Состоит выталкивающее реле из подвижной перемычки и силовых контактов.
4. Бендикс, или обгонная муфта и шестерня привода коленвала. Это роликовый механизм, предназначенный для передачи вращения от электродвигателя на коленвал. После того, как пуск двигателя осуществлен, и потребность во вращении электромотора отпадает, приводная шестерня втягивается, и контакт с коленвалом прекращается.
5. Щетки и их держатели. Служат для передачи электрического напряжения на якорь, а также повышают пиковую мощность самого электродвигателя во время главного рабочего цикла стартера.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу. Конечно, существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Так, здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение. Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

Виды стартеров

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.

С редуктором

Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

Без редуктора

Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Признаки неисправности

Часто случается неисправность, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что венец на маховике износился и требует замены. Стоит заметить, что при прокручивании коленчатого вала на несколько сантиметров, стартер «схватывает» и автомобиль заводится. Для ремонта потребуется снимать коробку передач и менять венец. В крайнем случае, его можно просто перевернуть, так как изнашивается он до середины.

А вот если крутится стартер, но движение не передается, при этом нет посторонних звуков, и при прокручивании коленвала не заводится двигатель, то проблема в обгонной муфте. Снимите стартер, разберите его, проверьте муфту. Если она свободно вращается в обе стороны, то сразу же замените ее. Обычно муфта идет в единой конструкции с вилкой и шестерней.

А вот в случае, если не слышно щелчка втягивающего реле, то можно судить о том, что есть две поломки. Самая безобидная – это севший аккумулятор, поэтому не хватает тока для притягивания якоря. Если же аккумулятор заряжен, то неисправность во втягивающем реле. Либо сгорела обмотка, либо контакты подгорели и перестали проводить электричество.

Как уберечь стартер от поломки?

Стартер автомобиля – очень важный механизм, без которого машина просто не будет двигаться с места. Далеко не каждый автомобилист сможет самостоятельно найти причину, по которой стартер не крутит, но в силах любого предпринять меры профилактики чтоб он служил долго и качественно.

1. Все автомобилисты знают, что нужно регулярно проходит ТО на станции, которой вы доверяете. Здесь смогут определить проблемы на начальной стадии и сразу же их исправить. Опытный мастер может найти проблемы в работе стартера на начальной стадии, и спасти еще рабочую деталь.

Мы говорим о тех ситуациях, когда мотор вашего авто не заводится в течении первых 5 секунд. Это свидетельствует о проблемах с работой стартера. Но многих начинающие водители упрямо пытаются решить проблему нажимая кнопку зажигания снова и снова. Тогда стартер просто ломается и требует замены.

1. Автозапуск очень быстро сжигает стартер и разряжает аккумулятор, лишая этим возможности транспортного средства к передвижению.
2. Опытным водителям знакомы ситуации, когда неожиданно заканчивается бензин. И чтоб не толкать машину несколько километров до заправки, они едут на стартере. Такой вариант возможен, но для детали он скорее всего станет последним. При таких нагрузках стартер просто не выдерживает и сгорает. Думайте сами, стоят ли несколько километров дороги покупки новой детали.
3. Не стоит оставлять стартер включённым после запуска двигателя. Это приведет к неоправданно быстрому износу детали.

Помните, в некоторых случаях машина заводится не с первого раза, особенно холодными зимними вечерами. А вот брелок сигнализации говорит владельцу об обратном. В таком случае виной всему служит сигнализация, которая просто не поняла что мотор не запустился, и бесконечно гоняет стартер в попытка завести двигатель автомобиля. Если вы увидели такую проблему и в своей машине, сразу же обратитесь за помощью к специалистам, в противном случае автозапуск просто испортит вам стартер постоянными попытками завести мотор. К тому же вы будете иметь постоянно севший аккумулятор.

Иногда случаются ситуации, когда машина заведена с помощью автозапуска, но стартер продолжает работать еще в течение нескольких секунд. Происходит это по вине сигнализации, которая вовремя не отключила деталь. Если такая ситуация будет повторяться в дальнейшем, то ничего хорошего из этого не получится.

МОЖНО ЛИ ПРОДЛИТЬ ЖИЗНЬ СТАРТЕРУ

Вне зависимости от своей конструкции, автомобильный стартер является достаточно дорогостоящим узлом, и его внезапный выход из строя неизбежно повлечет за собой непредвиденные материальные расходы. Поэтому при эксплуатации автомобиля работоспособности этого элемента следует уделять максимум внимания, кроме этого, продлить срок его безаварийной работы помогут и соблюдение элементарных правил:

• интервал между пуском двигателя и началом движения всегда должен составлять не менее 30-ти секунд;
• недопустимо использовать его для передвижения автомобиля на любое расстояние, чем достаточно часто грешат начинающие водители;
• крайне важна регулярная диагностика этого узла, а также своевременное устранение малейших неполадок в его работе.

Чтобы не допустить критического момента, когда стартер потребует замены либо дорогостоящего и длительного ремонта в сервисе, следует обращать внимание на любые изменения в его привычной работе. К числу наиболее распространенных предвестников близкой поломки можно отнести несколько признаков.

1. Появившаяся при повороте ключа зажигания задержка в работе, что служит сигналом, чтобы был оперативно проверен втягивающий стартера.
2. В теплое время года, при нормальной вязкости масла отмечается крайне трудное вращение коленвала – в данном случае немедленно проверяется состояние подшипников или щеток устройства.
3. Затрудненный выход шестерни стартера из зацепления с венцом коленвала, который часто и является причиной такого явления.
4. При повороте ключа зажигания слышен характерный для запуска мотора звук, но сам пуск не происходит.
5. При подтвержденном поступлении к устройству электропитания – его вращение полностью отсутствует.
6. После запуска и начала самостоятельной работы двигателя, стартер не отключается, продолжая вращение и потребление огромного количества электричества.

Поломанный стартер – чинить или менять?

Чаще всего, при покупке нового автомобиля стартер не нуждается в повышенном внимании первые 5-7 лет. После этого возможны поломки и неполадки в работе, которые нужно сразу же устранять.

Стартер относится к дорогостоящим комплектующим. Перед тем, как установить деталь на автомобиль она долго тестируется и проверяется экспертами и во время краш тестов. Именно поэтому в США и других развитых странах ремонт, а точнее восстановление стартеров происходит непосредственно на заводе – изготовителе конвейерным способом.

При обращении на СТО с жалобами на работу стартера его сразу же меняют на новый или восстановленный, а поломанная деталь отправляется напрямую на завод, который ее произвел. В такой ситуации машина продолжает ездить без проблем, без ущерба для владельца.

Что же касается нашей страны, то при поломке меняют деталь на новую лишь 1 из 10 пользователей авто. Такая ситуация напрямую связана с ценовой политикой, ведь починить стартер значительно дешевле, чем приобрести новую деталь.

Если поломка незначительная, то ремонт выгоднее, но если обгорела обмотка либо вышел из стоя якорь, то починка может стоить как большая половина нового стартера. Чтоб не попасть в ситуация, при которой скупой платит дважды, лучше сразу поменять деталь на новую.

За счет того, что новые комплектующие имеют достаточно высокую цену, а стоимость работы ей рана, ремонт стартеров это отличная возможность для работников СТО заработать денег. Сегодня на многих сервисных центрах висит табличка, с призывом обратится в их компанию для ремонта, но на самом деле хороших мастеров очень мало. Большая часть ответственных мастеров даже не берутся за такую работу. Те автовладельцы, которые хотят сэкономить немного финансов обращаются за помощью к некачественным мастерам, которые плохо чинят, и через некоторое время вы снова окажитесь в плену поломанных деталей.

В качестве вывода хочется сказать, что большинство проблем со стартером возникает вследствие неумелого с ним обращения самого собственника машины. После определения поломки и ее исправления задумайтесь на минутку, что привело к такому состоянию детали? Не ваш ли способ управления авто?

ДИАГНОСТИКА – ЛУЧШЕ ДОВЕРИТЬСЯ ПРОФЕССИОНАЛУ

Любая из вышеприведенных неисправностей, сама по себе не является критичной, но, если вовремя ее не устранить, она может привести к полному выходу устройства из строя. Несмотря на то, что место, где находится стартер не отличается трудным доступом, и его проверка возможна своими руками, для этого требуется определенный опыт. Тем более, если стартер новый или с небольшим сроком эксплуатации, гораздо проще отдать его на профессиональную диагностику.

Она проводится на специальном стенде, позволяющим выявить абсолютно все нарушения в нормальной его работе. При недостатке опыта и знаний, самостоятельный съем этого узла и его ремонт могут закончится необходимостью его замены, да и при осуществлении обратной установки устройства схема подключения стартера может быть нарушена. Если исключить механические неисправности, которые связаны с износом его основных частей, главные неисправности и неполадки в работе стартера относятся к электрической части:

• обрыв электрической цепи;
• замыкания внутри корпуса устройства;
• обгорание самого механизма в тех местах, где происходит контакт рабочих элементов и электрического тока большого напряжения.

Отдельно стоит упомянуть про износ щеток. При несвоевременном контроле и замене этого расходного элемента, мощность устройства резко падает, и даже при полностью заряженной аккумуляторной батарее пуск мотора осуществить достаточно сложно.

Как проверить стартер ВАЗ 2114 на работоспособность не снимая

Главная » ВАЗ 2114 » Электрооборудование

Автор Сергей Жигулин На чтение 6 мин. Опубликовано 08.10.2021

Стартер ВАЗ 2114 — это специальное пусковое устройство двигателя. Именно от того, насколько хорошо работает это устройство, зависит и функционирование мотора. Если стартер окажется неисправен, то для того, чтобы завести автомобиль, потребуется толкач или буксир. Любая (даже самая незначительная неисправность стартера) может привести к серьёзным проблемам. Так как проверить стартер ваз 2114?

Стартер ваз 2114

Содержание

1. Возможные причины неисправности
2. Как проверить работу стартера ваз 2114
3. Самые распространённые неисправности ВАЗ 2114
4. Как проверить стартер ваз 2114
5. Дополнительная информация
6. Полезное видео

Возможные причины неисправности

Достаточно часто причиной неисправности является не механизм запуска двигателя, а что-то другое. К примеру, неработающие реле.

Для того, чтобы отремонтировать стартер собственными силами, могут потребоваться хотя бы элементарные знания. Что же представляет собой обычный стартер ВАЗа?

Как проверить работу стартера ваз 2114

1. Корпус этого устройства выглядит как пустотелый цилиндр металлического происхождения. Внутри него можно найти различные детали электродвигателя.
2. Ещё одни важный элемент — это статор. Статором можно назвать специальную обмотку из достаточно толстого провода, сделанного из меди. Между витками этого провода размещаются сердечники, сделанные из стали. Обычно обмотка располагается прямо в корпусе. Её можно заметить на стенках.
3. Ротор. Эта вращающаяся часть механизма имеет особое значение для всего устройства. Внутри пластин этого механизма находится обмотка. Иногда ротор называют «якорем». Ротор всегда вращается в самом корпусе. Кроме этого, именно на роторе располагается коллектор. На нём и создаётся магнитное поле. Оно приводит ротор в движение.
4. Бендикс. Это устройство входит в зацепление с маховиком двигателя внутреннего сгорания. Также именно оно обеспечивает вращение мотора. Бендикс можно найти на задней части вала ротоа.
5. Щёточный узел. В ВАЗе 2114 имеется 4 щётки. Они активно взаимодействуют с коллектором, а также содействуют в создании магнитного поля.
6. Втягивающее реле. У этого элемента есть 2 функции. Она из них заключается в том, что реле позволяет размыкать и замыкать контакты электроцепи. Также при помощи сердечника реле позволяет перемещать шестерню бендикса.

Подключение стартера

Самые распространённые неисправности ВАЗ 2114

1. Бывает так, что стартер вовсе не функционирует. Для того, чтобы восстановить нормальный режим работы стартера, может потребоваться замена обмотки. В некоторых случаях она банально сгорает. Речь идёт не только об обмотке ротора, но и об обмотке статора. Иногда причина неисправности заключается в отсутствии питания (нет тока на стартер ваз 2114).
2. В некоторых случаях стартер крутит, однако никак не схватывает. В некоторых случаях бендикс и вовсе работает вхолостую. Причина неисправности в данном случае — это бендикс. Бендикс не может вращаться в разные стороны. Это элемент должен вращаться исключительно в одну и ту же сторону на собственной оси.
3. Ещё одна распространённая проблема заключается в том, что стартер никак не срабатывает во время поворота ключа ВАЗ 2114. В случае, если во время поворота ключа слышны какие-то сухие щелчки, то причиной неисправности является втягивающее реле. Возможно, что дело в реле, которое отвечает за работу цепи.
4. Также стартер может работать, однако слишком медленно. Подобная проблема также относится к неисправностям, которые следует устранять как можно скорее. Причина — люфты во втулках. Возможно, что проблема возникает из-за недостаточной массы ДВС. Слабый аккумулятор тоже может спровоцировать столь неприятную поломку.
5. Ещё одна неприятность, которая возникает из-за стартера, — это появление неприятного звука во время запуска мотора. Речь идёт о каком-то хрусте. Чаще всего причиной неисправности в данном случае являются изношенные компоненты маховика мотора.

Устройство стартера

Как проверить стартер ваз 2114

Поверка стартера без снятия может потребоваться в случае, если неисправность нужно устранить как можно скорее. Такая необходимость возникает, если нужно как можно скорее запустить двигатель. Для того, чтобы проделать это достаточно сложную операцию, нужно найти стартер, расположенный в дебрях отсека двигателя. Чаще всего до стартера ВАЗ 2114 можно дотянуться рукой.

Для того, чтобы проверить стартер без необходимости снимать его с автомобиля, нужно обзавестись длинной отвёрткой. Также этот инструмент должен иметь качественную пластмассовую ручку. С помощью отвёртки можно попробовать отсоединить провод, который идёт от выключателя зажигания.

После этого частью отвёртки, сделанной из металла, следует как можно скорее закоротить положительную клемму, от которой и шёл уже отсоединённый провод. Таким образом можно подать ток к реле напрямую от аккумулятора. В результате автомобиль можно завести. Если это получилось, то причина неисправности кроется в поломанном замке. Также возможно, что реле уже отработало свой ресурс.

Замыкание контактов стартера

Если же решить проблему при помощи длинной металлической отвёртки так и не удалось, то следует задуматься о снятии стартера. Проделать эту далеко не самую простую операцию возможно в том случае, если соблюдать максимальную осторожность.

Совет. Обычно стартер можно снять не только сверху, но и снизу. Для этого может потребоваться демонтировать элементы, находящиеся рядом со стартером. Лучше всего изучить инструкцию к автомобилю. Она существенно облегчит эту процедуру.

После того, как стартер будет снят, нужно как можно надёжнее зажать стартер между губками тисков. Это устройство следует закрепить максимально плотно.

Совет. Не следует усердствовать! Если закрепить стартер слишком плотно, то можно с лёгкостью нанести ему серьёзные повреждения.

Теперь можно начать комплексную проверку:

1. Надо осмотреть якорь. Возможно, что на нём имеются какие-либо физические повреждения.
2. Проверять якорь и щётки можно с помощью лампочки. Для этого нужно подключить лампочку в месте разрыва между обмоткой, а также валом. Если лампочка загорается, но искрит, то якорь нуждается в замене. Если же лампочка загорается и в случае с щётками, то их необходимо заменить.
3. Проверка бендикса не менее важна. Для проверки нужно положить прокладку и зажать это устройство между губками тисков. Если после этого муфта крутится, то имеется неисправность.

Ремонт стартера

Это основные проверки. Они доступны практически каждому автовладельцу.

Дополнительная информация

Для того, чтобы как можно лучше понимать причины неисправности стартера, следует разделить их на несколько видов.

• механические неисправности. Обычно в данном случае причина заключается в банальном износе. Иногда происходит деформация какого-либо элемента узла. Это может привести к серьёзным проблемам, которые станут очевидны не сразу, а спустя некоторое время.
• электрические. В данном случае речь идёт о неисправностях, которые возникают в устройствах, которые отвечают за подачу напряжения к стартеру. В подобной ситуации следует удостовериться в том, что нет никаких межвитковых замыканий. Также не будет лишним просто осмотреть все поверхности. Возможно, что где-то подгорел какой-либо элемент.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

В любом случае нужно проконсультировать с профессиональным механиком. Только он может гарантировать то, что стартер не работает по той либо иной причине. Если попытаться найти проблему самостоятельно, то существует небольшой риск ошибиться.

Оцените автора

Видео проверки стартера на работоспособность

Большинство автомобилистов сталкивались с ситуацией, когда при повороте ключа зажигания машина не заводится. Обычно это связано с электропроводкой. Возможно, отсоединилась общая клемма, неисправна контактная группа в замке зажигания, разрядился аккумулятор или неисправен стартер. Есть ли возможность это как-то проверить?

Содержание

• Принцип работы
• Проверка батареи и шины заземления
• Прозвон реле и соединительных проводов
• Возможные неполадки
• Поиск неисправностей снятого генератора
• Простые способы, как можно самостоятельно проверить стартер на работоспособность
• Возможные неисправности: признаки и причины
• Способы устранения поломок
• Диагностика устройства, запускающего двигатель, своими руками
• Рекомендации экспертов
• Видео «Проверка пускового устройства с помощью аккумулятора»
• Видео проверки стартера на работоспособность
• Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107
• Как проверить стартер? Диагностика неисправностей разными способами
• Признаки неисправности стартера:
• Что проверять?
• Проверка стартера в целом
• Проверка втягивающего реле
• Проверяем якорь и щетки
• Проверяем бендикс

Принцип работы

Автомобильный стартер по сути своей это двигатель постоянного тока. При подаче на него электрического напряжения 12 В он начинает вращаться. Так как через ременную передачу стартер соединен с валом двигателя, он вращает и его. Это происходит каждый раз, когда шофер садится и заводит автомобиль.

Когда включается зажигание, на обмотку тягового реле поступает управляющий ток. Это вызывает перемещение якоря реле и штока, который давит на рычаг, вызывающий зацепление бендикса с маховиком.

В это же время происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер так отработан, что отличить различные бренды можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, значит, он сможет это сделать с любым другим.

Самые уязвимые элементы стартера – это втягивающее реле, коллектор и втулка якоря, щетки генератора, бендикс, пятаки, демпферная пружина и вилка.
Причина выхода их из строя заключается в предельных нагрузках, испытываемых генератором при запуске двигателя. Через его обмотки протекает ток в сотни ампер.

На сегодняшний день отсутствуют диагностическая аппаратура, способная проверить работоспособность генератора. Поэтому приходится полагаться на опыт и добрый старый мультиметр.

Проверка батареи и шины заземления

Если на стартер подано напряжение, а он не реагирует, надо сделать следующее.

Затем, следует проверить, в каком состоянии находится земляная шина. При наличии в мультиметре чувствительного омметра, измеряют сопротивление между коннекторами «минус» аккумулятора — шасси автомашины, корпус двигателя и генератора. Прибор должен показывать везде 0 Ом.

Можно сделать иначе. Мультиметр переводят в режим вольтметра с минимальной шкалой и, при включенном зажигании, измеряют напряжения между минусом аккумулятора, шасси автомашины, корпусом двигателя и генератора. Показания должны быть с точностью до десятых «ноль». Если больше, то нужно проверить контакты соединений. Если потребуется, зачистить их и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика. В автомобилях с компьютерным управлением запуск двигателя может блокировать иммобилайзер. Вмешательство в электрическую часть, иногда, приводит к блокировке пуска автомобиля.

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания. Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра.
Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм2 на щетке генератора и второй, управляющий втягивающим реле.

Возможные неполадки

Потом ко второму проводу нужно присоединить проводник сечением 2-4 мм2, а его уже к плюсовой клемме аккумулятора. Если генератор никак не среагирует, возможно следующее:

• перегорела катушка втягивающего реле;
• износились щетки генератора;
• поломка контактов коллектора;
• разрыв обмотки якоря;
• нарушено соединение на тонком проводнике;
• нарушен контакт корпуса двигателя автомашины с землей.

Обрыв и отсутствие контакта можно проверить мультиметром в режиме прозвона сопротивления. Показание бесконечности свидетельствует об обрыве.

Если реле отработало, но двигатель стартера не вращается, тогда надо тестером проверить напряжение + 12 В на выходе проводника.

Мультиметр перевести в режим омметра и проверить реле на обрыв и на замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны лежать в пределах 3-20 Ом, зависит от типа стартера.

Если ничего не помогло, тогда надо снять стартер и продолжить диагностику в снятом состоянии.

Поиск неисправностей снятого генератора

Демонтаж стартера проводят следующим образом. Выключается зажигание. Отсоединяются провода от клемм аккумулятора. Затем снимается сам стартер.
Когда генератор снят, можно его спокойно проверить. Необходимо замкнуть минус аккумулятора и корпус генератора медным кабелем сечением 6-8 мм2, плюс батареи с коннектором реле. Генератор должен работать.

Если не вращается, значит, износились щетки, их надо поменять. Если непорядок с коллектором, то в этом случае проще заменить генератор. Может присутствовать обрыв обмотки якоря, что определяется замером сопротивления с помощью мультиметра. Если показал бесконечность, значит, есть обрыв.

Дальше надо проверить остальные движущиеся части генератора. С положительной клеммы аккумулятора напряжение подают на коннектор втягивающего реле. При правильной работе слышен щелчок. Вилка должна толкнуть бендикс до самого конца. Вал стартера должен крутиться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. Заодно проверяются все параметры обмоток на соответствие паспорту изделия.

При должном ремонте стартер поработает без отказов еще несколько лет. Длительность эксплуатации с зависит от соблюдения нескольких правил. Во первых, пуск двигателя не должен превышать 15 секунд. При беспричинных сбоях при пуске или непонятных звуках нужно прекратить эксплуатацию до выяснения и устранения причин. Необходимо контролировать состояние коннекторов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Простые способы, как можно самостоятельно проверить стартер на работоспособность

Исправная работа стартера – одно из условий успешного запуска мотора. Если с ним возникают проблемы, то нужно сразу же их устранять, чтобы машина не подвела в самый ответственный момент. В статье рассматриваются типичные неисправности, способы их устранения, даются рекомендации, как проверить стартер на работоспособность.

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.
Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

• щетки;
• втулки и корректор якоря;
• пятаки;
• вилка;
• шестерня;
• тяговое реле;
• демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

1. Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
2. Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
3. При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
4. После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
5. Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
6. При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
7. Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
8. Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео — Автоэлектрика ВЧ).

Способы устранения поломок

Если пусковой механизма не запускается при включении зажигания, его следует проверить.

Ниже приведена последовательность действий, как проверить стартер, не снимая с машины:

1. Проверить зарядку аккумулятора. Напряжение на его клеммах должно быть не ниже 12 В. При меньшем значении его нужно зарядить.
2. Следующим шагом будет проверка шины «земля». Для этого минусовая клемма аккумулятора соединяется с кузовом машины и корпусом стартера. Выполнять процедуру лучше с включенным зажиганием. Напряжение должно быть равно нулю, иначе есть вероятность нарушения соединительных контактов.
3. Прежде чем проводить дальнейшие действия желательно выполнить диагностику на компьютере. Работа пускового устройства на современных автомобилях может блокироваться иммобилайзером. В этом случае потребуется привязка ключа. Запуск стартера может быть запрещен при неисправности коробки-автомат.
4. Для проведения полной диагностики необходимы электрические схемы узлов и подключения компонент. Система зажигания может быть двух типов. В автомобилях ранних версий тяговое реле получало питание с контактной группы замка зажигания. Если она неисправна, на реле не поступает напряжение. В этом случае следует проверить контакты, используя схему подключения. На машинах последних версий для работы стартера используется реле, расположенное в монтажном блоке. Необходимо проверить его исправность.
5. На следующем этапе следует прозвонить проводку, идущую к пусковому узлу. Она состоит из толстого и тонкого провода. Тонкий проводник необходим для управления тяговым реле, толстый – для запуска электромотора. Для восстановления проводки нужно зачистить провода в удобном месте. Если после выполненных работ, стартер по-прежнему не реагирует.
   Возможны следующие неполадки: обрыв обмоток, нет контакта в соединении тонкого провода, сломаны ламели коллектора, отсутствует заземление на корпусе силового агрегата.
6. Если при срабатывающем реле пусковой узел не крутится, нужно проверить поступление питания на выходе толстого провода, оно должно быть не менее 12В. Если контакты подгорели, их нужно зачистить. Состояние толстого проводника следует проверить на положительной клемме АКБ.

Если приведенные способы не устранили неисправность, нужно снять пускатель и выполнить его диагностику (автор видео — Сделано руками).

Диагностика устройства, запускающего двигатель, своими руками

Для точной диагностики нужен стенд для проверки генераторов и стартеров, которым оснащены станции техобслуживания. Но можно выполнить диагностику стартера своими руками.

Для правильного проведения диагностики, следует знать, основные правила и последовательность выполнения работ:

• в первую очередь диагностируется стартовое устройство;
• далее проверяется тяговое реле;
• затем проверяется якорь и щеточный узел;
• на завершающем этапе проводится диагностика бендикса.

Для общей проверки стартера его нужно демонтировать и зажать в тисках. Узел должен надежно быть зафиксирован, но не сильно зажат, чтобы не нанести механически повреждения во время проверки. Затем нужно взять кусок провода и замкнуть контактные болты. Исправный механизм придет в движение. В этом случае есть вероятность того, что неисправно втягивающее реле.

Проверить пусковой узел можно с помощью аккумулятора, присоединив его напрямую. Чтобы разобраться, как подключить стартер напрямую к аккумулятору, нужно изучить схему подключения. Корпус надежно закрепленного пускателя нужно соединить с отрицательной клеммой аккумуляторной батареи, а положительный – к контакту включения устройства и верхней клемме втягивающего реле. Если устройство исправно, двигатель провернет шестеренку и выдвинется бендикс.

Для проверки втягивающего одним проводом нужно соединить реле и плюсовую клемму АКБ, а другим – корпус устройства с минусовой клеммой аккумулятора. При исправном реле якорь выдвинет шестеренку и раздастся характерный звук, напоминающий щелчок.

Следующим проверяется якорь устройства. Для этого нужно подать напряжение 12В непосредственно на пусковой узел, обходя тяговое реле. Таким способом нельзя точно определить, что именно неисправно: щетки или обмотки якоря. Причину неисправности можно определить визуально, разобрав узел. Можно дополнительно сделать проверку мультиметром.

Бендикс – устройство, отвечающее за бесшумность работы пускового узла. Для проверки демонтированный бендикс необходимо зажать в тиски. При этом следует использовать мягкую ветошь, чтобы не повредить устройство. Муфта бендикса должна проворачиваться лишь в одну сторону. Если она вращается в обе стороны, значит причина неисправности в ее поломке. В этом случае деталь нужно заменить.

Фотогалерея

После замены неисправных деталей стартер собирается. Вращающиеся части нужно отцентрировать. Работоспособность устройства проверяется до установки на двигатель.

Рекомендации экспертов

Если нет опыта ремонтных работ, то можно обратиться к специалисту, который подскажет, как проверить снятый стартер от аккумулятора, видео также может помочь с этим. Если выполнить комплексно диагностику и ремонт пускового узла (замену втулок, щеток, вилки, бендикса при необходимости, чистку внутренних поверхностей), то он прослужит без ремонта в течение 3-4 лет.

Для продления срока службы стартера необходимо придерживаться таких правил:

• не заставлять работать стартер непрерывно в течение 15 секунд;
• если слышны посторонние шумы или периодически устройство отказывает, немедленно нужно искать причину неисправности и устранять ее;
• контролировать состояние контактов тягового реле, искрение и перегрев контактов может разрушить деталь.

Исправный стартер обеспечит комфортную поездку и не подведет в нужный момент. Лучше вовремя исправить мелкие неполадки, чем делать капитальные ремонт.Приведенные советы, как проверить работу стартера от аккумулятора, видео, размещенные в статье, помогут провести комплекс регламентных работ для восстановления работоспособности пускателя.

Видео «Проверка пускового устройства с помощью аккумулятора»

Как проверить стартер на аккумуляторе, ролик, размещенный ниже, подробно демонстрирует этот процесс (автор видео — Утиль Шоу).

Видео проверки стартера на работоспособность

Для того, чтобы проверить стартер на исправность, необходимо знать, какие наиболее частые поломки с ним случаются. Итак, среди таких поломок, выделяют всего четыре неисправности:

• При попытке запуска двигателя, стартер его не крутит;
• Стартер крутит, однако коленчатый вал не вращается;
• Недостаточная скорость оборотов стартера;
• Стартер не выключается после запуска двигателя.

Сразу скажем о том, что проверить стартер – процедура несложная, которую могут выполнить даже начинающие автомобилисты (см. видео про проверку стартера ниже) . Общая схема такой проверки выглядит следующим образом:

1. Диагностируем стартер;
2. Проверяем работу релейного механизма;
3. Проверяем работу якоря;
4. Выполняем проверку щёток и обмотки;
5. Диагностируем работу бендикса.

Процесс проверки стартера

Для начала, нужно демонтировать и зафиксировать стартер в тисках. Чтобы выполнить проверку, необходимо будет замкнуть болты, которые находятся с внутренней стороны стартера. Делается это, с помощью небольшого куска провода, либо с помощью любого предмета из металла. Важным условием данной диагностики является то, что температура самого механизма должна быть около 20°C.

Если стартер исправен, то он будет крутить, а причину неисправности нужно будет искать в тяговом реле.

Видео: Как проверить стартер

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка реле стартера

Диагностика реле стартера делается, с помощью двух проводов, имеющих малое сопротивление, которые подключаются по следующей схеме:

• Первый провод подключаем к реле, расположенному на корпусе стартера и к плюсовому выводу на аккумуляторе;
• Второй провод подключаем к корпусу устройства и к отрицательному выводу на аккумуляторе.

После такого подключения, якорь должен щёлкнуть и выдвинуть шестерню. Если этого не произошло, то реле неисправно и нуждается в замене.

Видео: Проверка втягивающего реле и контактов стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Для проверки якоря стартера, потребуется «контролька» на 220В. Из эксплуатационных характеристик якоря известно, что он может быть использован только при сопротивлении, не превышающем 10 кОм, и вибрациях порядка 0.08 мм.
Процесс проверки якоря:

• Подключаем якорь к источнику питания;
• Лампу подключаем к корпусу устройства.

В том случае, если лампа загорелась или начала искрить, при этом распространяется запах гари, то якорь вышел из строя и нуждается в замене.

Видео: Диагностика статора и якоря стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Видео: Как проверить якорь стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка щеток и обмотки

Диагностика щёток выполняется, с помощью двух проводов и лампочки на 12 Вольт. Проверку делают, подключив эту лампу к щёткодержателю и на массу. В том случае, если лампа загорится, то щётки неисправны, и их следует поменять (замена щеток стартера).

Чтобы проверить обмотку, используют опять ту же лампу, только теперь её подключают к корпусу устройства одним проводом и к выводу обмотки – другим.

Не забывайте о том, что все описанные выше работы, нужно выполнять при подключении всех устройств к аккумуляторной батарее.

Выполняется проверка бендикса в такой последовательности:

• Используя мягкую прокладку, в тисках фиксируют звёздочку бендикса;
• Муфта бендикса, поочерёдно, аккуратно крутится в обе стороны.

Если муфта исправна, то она будет вращаться в одну сторону, и не будет крутиться в другую. В противном случае, муфту необходимо заменить или заменить бендикс полностью. На этом, проверку стартера можно считать выполненной.

Видео: Замена бендикса стартера

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Стартер — не у всех всегда бывают деньги на покупку совершенно нового стартера на машину, да и даже не в этом дело, многие запчасти как это уже есть на самом деле являются не очень качественными в отличие от тех годов когда ещё выпускался например такой автомобиль как ВАЗ 2106. И поэтому многие люди просто принудительно не покупают новые запчасти, а сразу идут и скупают старые, но как же понять при покупке стартера будет ли он работать на вашем автомобиле или же нет? Это мы сегодня и разберём вместе с вами!

Примечание!
Данная статья была написана о том, что же вообще такое стартер и какие элементы в него входят, а сама проверка стартера на работоспособность была выложена в качестве видео-ролика в котором все нюансы были подробно описаны, поэтому если вам и вовсе не нужно знать что такое стартер, из каких он элементов состоит, тогда смотрите в самом конце видео-ролик в котором сразу показывается наглядно проверка стартера на работоспособность!

Для чего вообще нужен стартер?

Кто то знает, а кто то всё ещё нет, поэтому нужно обязательно раскрыть данный вопрос чтобы при дальнейшем прочтении у вас уже не возникало вопросов, но всё же если они возникнут, тогда задавайте их в комментариях и мы вам на них в ближайшее время ответим. Вернёмся ближе к теме.

Стартер нужен для того, чтобы раскрутить двигатель автомобиля для того чтобы он смог просто завестись и ничего кроме этого стартер больше не делает. В общем если чуть углубиться в эту тему, то стартер во-первых начинает свою работу лишь при повороте ключа в самое окончательно положение когда автомобиль уже начинает заводиться, а во-вторых он работает только некоторое время пока вы удерживаете ключ в крайне правом положении, а после отпускания ключа сам ключ возвращается автоматически в строго вертикальное положение в котором стартер уже прекращает свою работу.

Было ли у вас когда нибудь такое, вы завели автомобиль и по ошибки повернули ключ ещё раз до упора в право и после этого происходит отчётливо слышный скрежет, который кстати происходит из-за стартера который в данном случае при повороте ключа на заведённом автомобиле снова приходит в работу.

Как вообще выглядит стартер и где находятся такие элементы как втягивающее реле стартера и т.д?

На многих автомобилях Вазовского семейства все стартеры идут чем то похожи между собой, но в основном на классиках выглядит данный агрегат следующим образом:

Но чтобы вы понимали из каких же элементов состоит стартер, мы подготовили для вас интересное фото в котором всё подробно расписали, смотрите фото чуть ниже:

Дополнительный видео-ролик:
В данном видео-ролике который размещён чуть ниже, будет показываться наглядная проверка стартера на исправность, которая обязательно должна будет проводиться перед покупкой Б/У стартера.

Примечание!
Если вы решите всё таки купить новый стартер для классике, то его потом необходимо будет заменить, поэтому о том как заменить данный агрегат, см. в статье под названием: «Замена стартера на ВАЗ»!

Как проверить стартер? Диагностика неисправностей разными способами

15.12.2016 1

Автомобильный стартер по своим размерам не может составить конкуренцию мотору или коробке передач, или хотя бы аккумулятору, однако не будь этого миниатюрного устройства в современном авто, все вышеперечисленные узлы были бы не более чем набором бесполезных агрегатов. Именно стартер выполняет пуск, старт двигателя, отсюда и название — стартер. Неисправности стартера ведут к неминуемым сложностям с запуском мотора, а порою и вовсе не позволяют сделать этого. Сегодня в рубрике «Как проверить?» я расскажу о стартере, о его неисправностях, причинах возникновения, а также способах диагностики этих самых неисправностей.

Что такое стартер я уже в двух словах рассказал, думаю, это устройство знакомо всем и нет смысла давать полное «книжное» определение этого узла. Вместо этого предлагаю поговорить о поломках стартера.

Неисправности стартера можно условно разделить на несколько категорий:

Механические. К этой категории следует отнести неисправности, вызванные критическим износом, а также поломки, связанные с повреждениями, нанесенными в результате ударов или других повреждений, причиненных механическим путем.

Электрические. К этой категории можно отнести нарушения в электросети, неполадки в подаче электропитания и т. д.

Признаки неисправности стартера:

1. Стартер не крутит;
2. Стартер крутит, но коленвал не вращается;
3. Стартер щелкает, но не крутит;
4. Стартер крутит очень слабо и мотор не может запуститься;
5. Стартер крутит после того как мотор запущен.

Что проверять?

• Проверить работу стартера в целом;
• Проверить втягивающее реле;
• Проверить якорь и щетки стартера;
• Выполнить диагностику бендикса стартера.

Проверка стартера в целом

Чтобы проверить стартер в целом необходимо его снять. Затем, используя АКБ, подключаем к стартеру провода, как показано на фото. Если во время проверки стартер заработал и начал вращение, то можно сделать вывод, что причина не в нем и что стартер рабочий. Если же нет, продолжаем диагностику.

Проверка втягивающего реле

Подключаем одну «плюсовую» клемму к реле на корпусе стартера, а «минусовую» клемму цепляем на корпус стартера. После того как вы подадите ток на клеммы, рабочее втягивающее реле тут же выдвинет шестеренку наружу с характерным щелчком.

Проверяем якорь и щетки

Если предыдущие тесты не дали положительных результатов, следует продолжить проверку, следующие на очереди — щетки и якорь. Подаем напряжение 12 Вольт непосредственно на стартер, в обход втягивающего реле. Таким образом можно будет точно диагностировать неисправность обмотки якоря или щеток. Проверить щетки можно также при помощи мультиметра или обычной 12-вольтовой лампочкой. Подключаем провода к щеткодержателю и массе, если лампочка горит – щетки неисправны и подлежат замене.

Проверяем бендикс

Проверка бендикса также не требует особых навыков или инструмента. Берем бендикс и аккуратно закрепляем в тисках, и пробуем повернуть его, если муфта стартера поворачиваться только в одну сторону — бендикс исправен. Если же вращается в обе стороны, скорее всего, муфта неисправна.

Возможны ситуации, когда бендикс имеет серьезный износ, а его зубья слизаны или выкрошены, в таком случае бендикс просто не может войти в зацеп с маховиком. Выход один — замена бендикса стартера.

Стартер щелкает, но не крутит двигатель

Если во время попытки вы слышите отчетливые щелчки втягивающего реле, но мотор при этом не крутится, либо это происходит очень медленно и с трудом, то причина может быть следующая:

1. Ротор цепляет «плюс» статора;
2. Клинит втулка или вал двигателя;
3. Имеется короткое замыкание обмотки (ротора или статора).

Если стартер вообще не крутит убедитесь, что:

• Аккумулятор достаточно заряжен;
• Отсутствует обрыв или замыкание удерживающей обмотки, для этого используем мультиметр;
• Провода питания стартера целые.

При возникновении первых признаков неисправности стартера, тут же принимайте меры, любое промедление в итоге обернется против вас. В один «прекрасный» день, когда вы попытаетесь завести свой автомобиль, у вас просто ничего не получится и по «закону подлости» это произойдет именно тогда, когда вам ну оооочень нужен будет срочно автомобиль. Как только вы заподозрите, что стартер «барахлит» — проверьте его работоспособность и при необходимости замените его либо сами, либо обратитесь за помощью на СТО.

«

Как электрический стартер помог начать автомобильную революцию

В 1908 году молодой изобретатель по имени Байрон Картер остановился, чтобы помочь застрявшему водителю завести машину. Этот жест доброй воли в конечном итоге положил конец жизни Картера, но также вдохновил на новую автомобильную эру.

Это было тогда, когда большинство транспортных средств на дороге приходилось запускать вручную. Чтобы сделать это безопасно, необходимо следовать тщательной пошаговой процедуре. Съемная рукоятка соединялась через отверстие в решетке с передней частью коленчатого вала. После прокачки двигателя, регулировки дроссельной заслонки и синхронизации зажигания достаточно было одного поворота рукоятки, чтобы привести в движение поршни и заставить двигатель работать на собственной мощности.

Если вы не будете точно следовать этому процессу, двигатель может дать обратный эффект, резко дергая рукоятку. Вот почему вы всегда должны были крутить рукоятку только левой рукой и не обхватывать ее большим пальцем, чтобы, если рукоятка рукоятки вращалась назад, она тянула бы вас в более естественном движении, а не ломала руку.

Тем не менее, переломы запястий были достаточно распространенным явлением, поэтому хирурги придумали термин для обозначения особого типа травм, наиболее часто встречающихся у профессиональных водителей: перелом шофера.

«При переломе от «обратного удара» стартовой рукоятки нет защемления или осколка, — описал один ортопед в 1904 г. поверхность близко к нижнему концу кости, обычно чуть выше основания шиловидного отростка».

Брайон Картер знал бы все это как свои пять пальцев. Он был пионером в области автомобилестроения, основавшим компании Jackson Automobile Company и Cartercar в Мичигане, которые использовали в своих автомобилях уникальную конструкцию фрикционного привода и в конечном итоге были приобретены General Motors.

Но по какой-то причине он был не готов той зимой в Детройте, когда остановился, чтобы помочь женщине с заглохшим Кадиллаком. Двигатель заглох, и рукоятка сломала ему челюсть. Он умер вскоре после этого, по разным источникам, это произошло из-за пневмонии или гангрены.

Друг Картера, Генри Леланд, основатель Cadillac, был убит горем. «Автомобиль «Кадиллак» больше не убьет людей, если мы сможем ему помочь», — сказал он.

Примерно в то же время, неподалеку, другой изобретатель по имени Чарльз Кеттеринг работал над чем-то, что могло полностью исключить рукоятку. Кеттеринг уже изобрел моторизованную замену рукоятке кассовых аппаратов и работал над другими решениями для автомобильных двигателей. Лиланд был впечатлен, и в следующем году он начал заказывать детали у Кеттеринга и его делового партнера, которые для выполнения этой работы основали новую производственную компанию под названием Dayton Engineering Laboratories Company, или Delco.

К этому моменту электрический стартер уже был разработан и запатентован, но он еще не был применим для массового производства автомобилей. Лиланд поручил Кеттерингу улучшить его, и вскоре он запатентовал свой собственный дизайн. Новый двигатель появился на Cadillac Model 30 1912 года, инновация с четырьмя цилиндрами мощностью 40 лошадиных сил, которая также отличалась одними из первых электрических фар. Он продавался как «Автомобиль, у которого нет кривошипа», и он мгновенно удвоил продажи Cadillac. В брошюре Cadillac того времени это называлось «величайшим достижением в развитии автомобилей с момента зарождения отрасли».

Несмотря на уморительную грандиозность маркетинговых материалов начала 20-го века, многие люди считают, что стартер был единственной деталью автомобиля, которая в наибольшей степени превратила автомобиль из предмета роскоши в нечто, что каждый мог владеть и регулярно использовать. Это не только устранило опасность ручного проворачивания, но также позволило любому человеку любой силы и телосложения завести автомобиль. По этой причине Cadillac также впервые продавал автомобиль для женщин.

Эта новая доступность, созданная стартерным двигателем, также забила гвоздь в крышку гроба электромобилей, которые в то время все еще конкурировали за превосходство с бензиновыми автомобилями и грузовиками. С большей дальностью полета, меньшей стоимостью и теперь такой же легкостью воспламенения двигатели внутреннего сгорания взлетели. В 1912 году в США на дорогах было менее миллиона автомобилей. За десятилетие их было 12 миллионов, что в то время было больше автомобилей на душу населения, чем сегодня в Азии и Южной Америке.

Стартеры просты по своей концепции — электродвигатель, который запускает двигатель, а не ваши голые руки, — но они также очаровательно сложны из-за всех критических сложностей, которые вступают в игру. Они также постоянно развивались на протяжении многих лет. Например, ножной переключатель конструкции Кеттеринга уже давно заменен соленоидом для включения высокого тока, необходимого для питания стартера. Эта технология значительно усовершенствовалась, чтобы обеспечить более сложные современные системы, такие как функции «стоп-старт», которые постоянно включают и выключают двигатель, чтобы предотвратить работу на холостом ходу и повысить экономию топлива.

В дополнение к созданию нации водителей, происхождение этой автомобильной детали все еще очевидно в повседневной жизни. В конце концов GM приобрела Delco и до сих пор владеет правами на название, которое она использовала для создания бренда ACDelco в 1974 году. Кеттеринг был руководителем отдела исследований в GM более 20 лет. Он умер в 1958 году, имея около 200 патентов и руководя многими другими проектами, которые в некотором роде изменили мир.

Одно из этих других изобретений, о котором вспоминают с меньшей любовью, было впервые изучено, когда люди начали обвинять в странных звуках двигателя свои электростартеры. Поначалу Кеттеринг и другие не могли объяснить или решить распространенный стук или стук. Оказывается, дело было не в его стартере, а в октановом числе используемого топлива. К 1921 января он и его команда исследователей представили новое творение, которое решило проблему и улучшило характеристики автомобиля, но также вызвало целый ряд других проблем: этилированный бензин. Но это совсем другая история.



Эта статья из серии статей The Best Part, в которой рассказывается об увлекательных историях о автомобильных запчастях. Есть идеи для других частей с крутыми предысториями? Дайте нам знать в комментариях ниже.

Видеоинструкции по стартерам и генераторам

09 июня 2022 г.

Если вы не знакомы с IMS, вы можете попробовать удалить ее, не осознавая ее многочисленных преимуществ. Многие пусковые устройства марки Delco Remy оснащены встроенным магнитным переключателем или IMS. IMS обеспечивает более высокое потребление тока двигателем. Это достигается за счет снижения падения напряжения и контроля тока батареи. Это гарантирует, что соленоид получает максимально доступное напряжение в любых пусковых условиях. Если вы не знакомы с IMS, вы можете попробовать удалить ее, не осознавая ее многочисленных преимуществ. Однако это может привести к серьезным проблемам в цепи управления. Это также аннулирует вашу гарантию. Если IMS является частью вашего стартера с редуктором, вы никогда не должны снимать, обходить или удалять его. В этом видео вы можете рассмотреть два варианта.

Просмотреть сейчас

14 июня 2021 г.

В этом видеоролике с техническими советами мы объясняем, почему вы можете заменить стартер со смещенной шестерней на шестерню с центрированием. Несмотря на то, что новый стартер имеет другой размер шестерни, количество зубьев и расположение, его все же можно использовать. Стартеры спроектированы так, чтобы соответствовать зубчатому венцу двигателя для правильного зацепления и производительности. Большинство стартеров, в том числе стартеры марки Delco Remy, имеют центрированную шестерню. Однако некоторые производители используют шестерню со смещением. Если старая шестерня стартера смещена, а новая расположена по центру, вы заметите, что шестерня нового стартера больше по размеру. Большая шестерня необходима для того, чтобы шестерня достигла зубчатого венца, когда она отцентрирована. Кроме того, вы, вероятно, заметите большее количество зубов. Смещенная шестерня, с другой стороны, имеет меньший размер шестерни. Итак, для того, чтобы она достигла зубчатого венца, шестерня смещается и перемещается ближе к зубчатому венцу. Часто смещенная шестерня имеет меньше зубьев.

Просмотреть сейчас

01 марта 2021 г.

Некоторые из наших новых универсальных начальных моделей имеют больший монтажные отверстия — это делает их более универсальными, поскольку они подходит для двигателей с болтами любого размера. Монтажные отверстия на более новых моделях — пять восьмых дюйма. Это немного больше в диаметре, чем девять шестнадцатых дюйма на старые модели. Эта разница, тем не менее, не ограничивает, если и где можно использовать стартер. Решение для размещения больших отверстий довольно простое и недорогое. Все, что вам нужно, это плоские шайбы. Мы рекомендуем стиральную машину класса 5 или лучше для каждое монтажное отверстие. Эта плоская шайба подходит для замены болта размер отверстия без необходимости чего-либо еще.

Просмотреть сейчас

16 сентября 2020 г.

Если вы обслуживаете более новые грузовики, возможно, вы сталкивались с такими оснащен пускателем IMS с двойным входом. Важно быть знать об этом, чтобы вы могли понять, чем это отличается, чтобы вы могли обслуживайте его правильно. Пускатель IMS с двумя входами имеет два входа для подключения проводки, а не один. Эти входы обеспечивают как питание (+12В), так и землю. Вместе они дают контроль над автомобилем над мощностью, втекающей и выходящей из IMS, когда она находится под напряжением. В этом видеоролике с техническими советами рассматриваются различия между пускателем IMS с двойным и одним входом.

Просмотреть сейчас

14 марта 2020 г.

Когда возникают проблемы с запуском, вы можете подумать о проведении теста на отключение тока, чтобы точно определить проблему. Тем не менее, на грузовике класса 8 текущий тест на тягу может не показать, что вам нужно знать, чтобы решить проблему с запуском двигателя. Кроме того, на этих автомобилях испытание на тягу более сложное и требует больше времени. И, возможно, больше всего разочаровывает то, что вы часто не получаете точных показаний. Вот почему техническая группа BorgWarner рекомендует другой диагностический маршрут для выявления проблемы и устранения проблемы с запуском двигателя.

Просмотреть сейчас

13 марта 2020 г.

Электромобили имеют высоковольтные электрические системы, которых нет в обычных автомобилях, работающих только на бензиновых или дизельных двигателях. Из-за этого важно знать об опасностях высокого напряжения, прежде чем осматривать электродвигатель. В частности, обратите внимание на переключатель блокировки высокого напряжения. В этом видеоролике с техническими советами мы кратко расскажем о блокировочном переключателе высокого напряжения и объясним, как он работает.

Просмотреть сейчас

12 марта 2020 г.

Измерение потребляемого тока — лучший способ убедиться, что генератор имеет достаточную мощность для всех электрических потребностей автомобиля. В этом видео вы узнаете, как измерить силу тока для школьного автобуса.

Посмотреть сейчас

19 июля 2019 г.

Привод вентилятора DuroSpeed™ K32 становится популярным приводом вентилятора для профессиональных и внедорожных грузовиков. Создан для суровых профессиональных приложений, DuroSpeed ​​обеспечивает надежную работу за счет более высокой скорости отключения для удовлетворения требований к охлаждению. В этом видеоролике с техническими советами мы объясняем, как легко преобразовать любой привод вентилятора BorgWarner K30 или K32 с включением/выключением в привод вентилятора DuroSpeed.

Просмотреть сейчас

11 апреля 2019 г.

Целью управления парком всегда является получение максимальной отдачи от вашего оборудования. У нас есть инновационный способ сделать это: увеличить мощность генератора. Увеличение мощности генератора — это проверенная стратегия, которая дает вам три преимущества: 1. Экономия топлива 2. Увеличенный срок службы генератора 3. Лучшее время автономной работы В этом видео с техническими советами мы рассмотрим эти преимущества.

Просмотреть сейчас

ПРЕДЫДУЩИЙ 1 2 3 4 5 СЛЕДУЮЩИЙ

Как работают дистанционные пускатели?

По мере того, как каждую осень и зиму становится прохладнее, все больше и больше людей ищут лучший дистанционный пускатель. Эта автомобильная электроника уже много лет обеспечивает комфорт и удобство для пользователей, но как работают дистанционные пускатели?

Что такое дистанционный пускатель?

Удаленный стартер состоит из нескольких элементов, позволяющих безопасно включать и выключать двигатель нажатием кнопки. В зависимости от аппаратного обеспечения и пульта дистанционного управления вы можете завести свой автомобиль на расстоянии до 3 миль! Кроме того, вы можете добавить автомобильную телематическую систему Drone LTE, чтобы обеспечить управление смартфоном с неограниченным радиусом действия.

Чтобы узнать больше о том, что такое дистанционный стартер, ознакомьтесь с этой записью в блоге: Что такое дистанционный стартер для автомобиля?

Какое оборудование использует дистанционный пускатель?

Для работы дистанционного пуска необходимы: правильно установленный модуль управления, модуль байпаса, проводка и пульт.

• Модуль управления –  Аппаратное обеспечение, которое выполняет все функции дистанционного запуска путем связи с автомобилем и другими частями системы Compustar.
• Байпасный модуль — Устройство, которое делает возможным дистанционный запуск современных автомобилей без отключения заводской системы безопасности.
• Проводка  – ряд проводов, которые соединяют аппаратное обеспечение дистанционного запуска с вашим автомобилем. Эти провода могут отличаться в зависимости от вашей системы/автомобиля.
• Дистанционный передатчик — Устройство выдается владельцу транспортного средства, что позволяет ему контролировать все функции своей системы Compustar.

Обратите внимание, что в зависимости от выбранной вами системы и автомобиля, в котором она будет установлена, эти аппаратные части могут различаться, но для всех систем требуется определенная их версия.

Как работают дистанционные пускатели?

Короче говоря, устройства дистанционного запуска имитируют последовательность запуска двигателя, которую вы инициируете, когда включаете автомобиль ключом. Тем не менее, удаленный автомобильный стартер делает это без физического ключа в замке зажигания. Это стало возможным, когда модуль управления подключен к замку зажигания и другим механизмам стартера. После установки системы вы можете отправлять сигналы на модуль управления с помощью кнопок на пульте дистанционного управления.

После того, как ваш модуль управления дистанционным запуском установлен, он получает команды от вашего удаленного передатчика вторичного рынка по уникальным радиочастотам. Эти сигналы сообщают модулю управления блокировку, разблокировку, дистанционный запуск и многое другое.

Проводка в модуле управления

Каждая часть системы Compustar подключается к модулю управления и взаимодействует с ним для выполнения всех функций безопасности и удаленного запуска, подобно материнской плате компьютера.

На бумаге дистанционный запуск автомобиля может показаться простым: вставьте коробку в машину и используйте пульт дистанционного управления для управления коробкой. Однако процесс установки может быть невероятно сложным. При подключении к модулю управления необходимо знать, как правильно подключить его к замку зажигания, а также к проводам питания, зажигания, стартера, тормоза и тахометра.

Байпасный модуль в действии

Это устройство делает возможным дистанционный запуск современных автомобилей без ущерба для безопасности вашего автомобиля. Большинство современных автомобилей продаются с иммобилайзером, электронным защитным устройством, которое предотвращает запуск двигателя без правильного ключа. Начиная с 2000 года, все автомобили теперь требуют, чтобы обходной модуль был прошит прошивкой автомобиля для правильной передачи команд без физического присутствия ключа.

Говоря более привычным языком, модуль байпаса работает как посредник между устройством дистанционного запуска и автомобилем, обеспечивая бесперебойную и надежную связь.

Управление дистанционным пусковым устройством

Пульт дистанционного управления, который вы используете для управления своей системой, может влиять на расстояние, с которого вы можете отправлять команды транспортному средству. Некоторые пульты отправляют то, что мы называем «двусторонними» командами, в то время как другие способны только к «односторонним» командам. Вы даже можете управлять дополнительными частями вашего автомобиля, такими как окна или раздвижные двери, с помощью определенных пультов дистанционного управления.

Чтобы узнать больше о преимуществах вашего пульта дистанционного управления и доступных вам функциях, ознакомьтесь с этой записью в блоге: Compustar Remote Guide

Кому нужен дистанционный пускатель?

Если вы никогда раньше не слышали о дистанционном пускателе, то сегодня ваш счастливый день. Если вы живете в районе с сильной жарой летом и сильным холодом зимой, система дистанционного запуска может изменить ваш опыт вождения. Это связано с тем, что дистанционный запуск позволяет вам прогревать или охлаждать автомобиль, не поворачивая ключ.

Представьте себе: холодный зимний день, ваш автомобиль покрыт снегом. Если у вас есть дистанционный стартер, вы можете растопить снег с вашего автомобиля, не боясь холода. Вам просто нужно дистанционно запустить свой автомобиль, и пусть ваши антиобледенители сделают всю работу за вас. Таким образом, ваш автомобиль будет готов к утренней поездке вовремя!

Что такое устройство плавного пуска? (Для абсолютных новичков)

Существуют совершенно разные методы запуска электродвигателя, такие как «прямой пуск (DOL)», «звезда-треугольник», «автотрансформатор», «первичный резистор» или использование полупроводникового источника питания. электронные устройства, такие как «ЧРП» или «Устройство плавного пуска».

Каждый метод имеет свои особенности применения и преимущества.

В этой простой для понимания статье мы собираемся обсудить метод «Soft Starter» среди всех, а остальные методы мы рассмотрим в следующих статьях. Читайте дальше, чтобы узнать, что такое устройство плавного пуска.

Основы устройства плавного пуска

Поскольку электродвигателям часто требуется большое количество электроэнергии во время разгона до номинальной скорости, устройство плавного пуска можно использовать для ограничения скачков тока, известных как «пусковой ток», и крутящего момента электродвигателей. , что обеспечивает более безопасный, плавный и постепенный запуск.

Устройства плавного пуска защитят ваш электродвигатель от возможных повреждений и в то же время продлят срок службы вашего электродвигателя и всей системы за счет снижения нагрева, вызванного частыми пусками/остановками, снижения механических нагрузок на двигатель, его вал и снижение электродинамических нагрузок на силовые кабели.

Большой пусковой ток также предъявляет высокие требования к системе электроснабжения, что приводит к дополнительным затратам.

Устройства плавного пуска двигателей обычно используются в промышленных приложениях с высокой инерционной нагрузкой, требующей больших пусковых токов.

Примеры применения устройств плавного пуска

1. Пылесборник

Устройства плавного пуска обычно используются в промышленных устройствах с высокой инерционной нагрузкой, требующей больших пусковых токов.

Одним из примеров этого является очиститель воздуха или пылесборник. Внутри будут большие вентиляторы.

В этом приложении для запуска вентилятора потребуется некоторое время, но после того, как вентилятор начнет двигаться, нагрузка по току и крутящему моменту на двигатель снижается.

Вентилятор системы нагнетает воздух в фильтры, где собираются частицы пыли. Затем чистый воздух возвращается на завод.

2. Системы водоснабжения

Системы водоснабжения — еще одно полезное применение этих твердотельных электронных устройств. При использовании насосов в процессе вы должны поднимать их медленно. В противном случае вы вызовете скачки давления в системе водоснабжения, что может привести к возникновению опасных ситуаций.

3. Конвейерные системы для тяжелых грузов

Конвейерные системы, которые перемещают тяжелые грузы, также можно максимально увеличить с помощью устройства плавного пуска.

Устройство плавного пуска будет расположено внутри панели управления и будет питаться трехфазным питанием сверху. Затем снизу он будет подавать трехфазное питание на двигатель.

Методы управления устройством плавного пуска

Устройством плавного пуска можно управлять либо с помощью прямой проводки пуска/останова, либо через Ethernet. Оба метода управления имеют свои преимущества и недостатки.

Прямые сигналы пуска/останова не требуют ПЛК. Они будут менее дорогими. При использовании управления Ethernet требуется ПЛК. Это позволит иметь обратную связь, что даст регулируемые возможности контроля и мониторинга.

Внутренняя работа устройства плавного пуска

Теперь, когда мы рассказали о некоторых приложениях и о том, как устройство плавного пуска подключается к системе, давайте углубимся во внутреннюю работу устройства плавного пуска.

Основным компонентом устройства плавного пуска является симистор, предназначенный для ограничения подаваемого на двигатель напряжения.

Симистор состоит из двух тиристоров или тиристоров, расположенных вплотную друг к другу. Когда на его затвор подается внутренний импульс, он позволяет течь току, который затем посылает ток на наш двигатель.

Импульсы отправляются на основе времени разгона, поэтому ток будет медленно подаваться на двигатель. Это позволит нашему двигателю с плавным пуском медленно запускаться, снижая крутящий момент и пусковой ток.

Устройство плавного пуска по сравнению со пусковым устройством прямого пуска (DOL)

1. Сравнение кривых

DOL означает прямое пусковое устройство. Стартер DOL — это самый простой способ, который вы можете себе представить, чтобы придумать базовый пускатель двигателя.

Пускатель DOL обычно состоит из автоматического выключателя, контактора и реле перегрузки для защиты. Очень просто, не так ли?

Когда двигатель достигает полной скорости, устройство плавного пуска и DOL работают одинаково. Разница в том, как они действуют, разгоняясь до полной скорости .

Сравнивая напряжение между устройством плавного пуска и прямым пускателем, мы видим, что на прямой пускатель возникает прямой скачок напряжения, когда устройству плавного пуска требуется больше времени для достижения полного напряжения.

Ток больше регулируется с помощью устройства плавного пуска. С DOL при запуске двигателя будут большие всплески тока.

При использовании устройства плавного пуска время, необходимое для разгона двигателя, меньше и более контролируемо. В то время как DOL почти мгновенно разгоняет двигатель.

Это может иметь нежелательные последствия, о которых мы поговорим далее.

Крутящий момент, прилагаемый к двигателю по мере увеличения скорости, больше при использовании прямого пуска, в отличие от постепенного увеличения крутящего момента при использовании устройства плавного пуска.

2. Сравнение методов плавного пуска и DOL в промышленных приложениях

Теперь, когда мы знаем, что такое устройство плавного пуска и как оно работает, давайте вернемся к нашим промышленным приложениям и применим то, что мы знаем, к тому, почему устройство плавного пуска может предотвратить нежелательные механические и электрические воздействия.

Когда DOL используется в этих приложениях, при запуске происходит внезапное воздействие на нагрузку наряду с быстрым ускорением, что вызывает чрезмерный износ.

Вентилятор нашего воздушного скруббера будет приводиться в движение двигателем с использованием ремней и шкивов. Использование DOL может привести к проскальзыванию и износу ремней.

В нашем примере с водоснабжением DOL вызовет скачки давления в водопроводных линиях.

Это может привести к чрезмерному износу, что может привести к разрыву линии.

Наше последнее применение — конвейерная система. DOL вызывают нагрузку на компоненты, приводящие в движение конвейеры, а также муфты и подшипники.

Эти нежелательные механические эффекты могут привести к постоянному техническому обслуживанию, незапланированным отключениям и сокращению срока службы компонентов.

Существуют также электрические эффекты, которых мы хотим избежать, используя устройство плавного пуска. Сильные скачки тока, которые может вызвать DOL, могут сжечь контакты и двигатели.

В заключение, когда промышленное применение имеет высокую инерционную нагрузку, требующую большого броска тока, устройство плавного пуска является идеальным вариантом для управления системой.

Кроме того, мы говорили о проводке и управлении устройством плавного пуска, а также о внутренних компонентах и ​​о том, как симисторы регулируют напряжение на двигателе в зависимости от времени разгона.

Мы пришли к выводу о нежелательных механических и электрических воздействиях, которые можно предотвратить с помощью устройства плавного пуска.

У вас есть друг, клиент или коллега, которым может пригодиться эта информация? Пожалуйста, поделитесь этой статьей.

Команда RealPars

Поиск:

Инженер по автоматизации

Опубликовано 6 мая 2019 г.

Автор Люк Прилипп о мышлении, которое помогло мне получить работу по программированию ПЛК без опыта. Это мой личный опыт как человека, который искал работу в этой сфере, и как работодателя, который просматривает резюме и проводит собеседования с кандидатами для различных проектов. Итак, приступим!

В этой статье мы познакомим вас с языком программирования ПЛК, который называется Sequential Function Chart, или сокращенно SFC. Стандарт программирования ПЛК IEC 61131-3 включает пять языков программирования: — Лестничная диаграмма — Схема функционального блока — Список инструкций — …

В этой статье я расскажу о лазерных датчиках. Я объясню, что такое лазерные датчики, основы их работы, различные типы лазерных датчиков и приведу несколько примеров использования лазерных датчиков в автоматизации. Что такое лазерный датчик? Лазер…

Проверка состояния непроворачиваемого двигателя и проверка стартера

Независимо от того, являетесь ли вы любителем в путешествии на драгоценном классическом автомобиле или родителем, который возит детей на ежедневном автомобиле, многие из нас боятся этого момента. Вы останавливаетесь, чтобы заправиться, запрыгиваете обратно в машину, поворачиваете ключ и ничего не слышите… или просто этот ужасный «щелчок»… или щелчок, сопровождаемый вялым RRrrrr-RRrrrrr .

В предыдущих колонках я довольно подробно объяснил, как использовать мультиметр, чтобы определить источник проблемы, проверив напряжение батареи и измерив падение напряжения. Но я подумал, что соберу все это воедино и проведу вас как по сортировке условий отсутствия запуска, так и по тестированию, чтобы увидеть, действительно ли ваш режим запуска плохой.

К счастью (внимание, спойлер), коренная причина отказа почти всегда проста. В большинстве случаев это просто из-за разряженной или разряженной батареи или падения напряжения из-за коррозии соединения. Исключите их, прежде чем подозревать сам стартер. Но может быть стартером.

Во-первых, давайте разберемся с основами. Стартер и соленоид представляют собой тесно интегрированную пару, которая работает вместе, чтобы провернуть двигатель. В большинстве автомобилей они физически совмещены: стартер — это большой цилиндрический электродвигатель, прикрепленный болтами к боковой части блока цилиндров, а соленоид — это маленький цилиндр, прикрепленный к нему, как минога к большой рыбе.

Стартер и соленоид. На большинстве автомобилей они представляют собой тесно связанный узел.

Соленоид служит двум целям. Во-первых, это, по сути, переключатель с дистанционным управлением — особый тип электрического реле, — который позволяет запускать стартер, не пропуская сотни ампер тока, который он потребляет, через замок зажигания. Мы рассмотрим общую тему того, как реле выполняют эту магию, в другой статье. Но еще соленоид толкает шестерню вперед. Это то, что на самом деле позволяет вращающемуся стартеру зацепить зубья маховика и раскрутить двигатель.

Вот базовая электрическая схема. Толстый положительный кабель аккумулятора подключается непосредственно к большому резьбовому штырю на соленоиде. Другой резьбовой штырь соединяется с самим стартером, как правило, с помощью кабеля в оплетке. Для отрицательного контакта нет контакта, потому что стартер соединяется с землей благодаря тому, что он прикручен к блоку двигателя.

Основная проводка стартера с изображением аккумулятора, массы, замка зажигания и соединений блокировки.

Другая клемма на соленоиде, либо небольшой резьбовой штифт, либо лепестковый разъем, питается от замка зажигания напряжением 12 В. В зависимости от возраста и конфигурации автомобиля провод зажигания может проходить через блокировку сцепления или коробки передач, которая предотвращает протекание тока через него, если сцепление не выжато или автоматическая коробка передач не находится в режиме парковки. Когда ключ повернут в положение «старт», на клемме соленоида должно присутствовать напряжение 12 В. Это приводит в действие соленоид, который затем одновременно вращает стартер и толкает ведущую шестерню вперед, чтобы она могла войти в зацепление с зубьями маховика.

Соединения соленоида: большой резьбовой штырь для положительного кабеля аккумуляторной батареи (вверху), лепестковый разъем для подключения провода от замка зажигания (в центре; провод и разъем показаны для наглядности) и соединительный кабель в оплетке соленоид к стартеру (внизу).

Имея это в виду, когда вы поворачиваете ключ, а стартер не крутится или вращается слишком медленно, проблема может заключаться в: плохом или корродированном соединении толстого плюсового кабеля, плохом заземлении минусового кабеля к двигателю. блокировка, отсутствие подключения 12 В к клемме на стартере от замка зажигания или механические проблемы в стартере или соленоиде.

Вот как сказать:

1. Поверните ключ зажигания, чтобы «запустить». Что ты слышишь и что видишь? Если вы слышите RRrrrr-RRrrrr или щелчок, а затем ничего, а индикаторы на приборной панели тусклы, скорее всего, ваша батарея разряжена или разряжена. Как описано в прошлых статьях, используйте мультиметр для измерения напряжения между двумя клеммами аккумулятора. На полностью заряженном аккумуляторе оно должно быть 12,6 вольт. Если он ниже 12 с, батарея разряжена. Если оно 12 В или ниже, батарея разряжена. В любом случае, вы должны решить проблему с аккумулятором, заменив его, перезарядив или (в качестве краткосрочного решения) заведя автомобиль от внешнего источника.
2. Если напряжение батареи в норме, но вы все еще слышите RRrrrr-RRrrrr или щелчок, а затем ничего, и если индикаторы на приборной панели достаточно яркие, а напряжение батареи хорошее, скорее всего, у вас есть падение напряжения между батареей и стартер. Начните с тщательной очистки контактов аккумуляторной батареи и клемм кабеля аккумулятора с помощью щетки для очистки контактов. Если проблема не устранена, выполните тест падения напряжения как на положительной, так и на отрицательной стороне.
3. Если вы поворачиваете ключ и абсолютно ничего не слышите, но ваша приборная панель светится красиво и ярко, а напряжение аккумулятора хорошее, скорее всего, разъем провода зажигания отвалился от соленоида стартера или разъем оторвался от конца. провода, или блокировка сцепления или трансмиссии препятствует поступлению 12 В на клемму соленоида стартера. Визуальный осмотр легко определит первые два.
   1. Если провод и разъем целы, с помощью мультиметра убедитесь, что при повороте ключа в положение «старт» на проводе, питающем маленькую клемму стартера, присутствует напряжение. Если его нет, вы определили проблему, и вам необходимо устранить неполадки, чтобы определить, почему напряжения нет. Это может быть замок зажигания или, если он есть, блокировка. На автомобиле с автоматической коробкой передач иногда переустановка рычага переключения передач в режиме парковки или легкое покачивания переключателя могут привести к срабатыванию выключателя блокировки.
   2. Если напряжение отсутствует, можно убедиться, что при подаче напряжения на эту клемму стартер будет вращаться. Возьмите кусок проволоки длиной в несколько футов. Мы будем использовать его для подачи напряжения на слаботочный вывод на соленоиде, поэтому он не должен быть большим калибром (подойдет 16 калибр). Обожмите любую клемму, которую использует соленоид, до конца (обычно это плоская клемма). Зачистите другой конец провода. Отсоедините провод зажигания и его разъем от маленькой клеммы соленоида и наденьте разъем на конец провода, который вы только что сделали. Вы собираетесь обойти любую блокировку сцепления или коробки передач, поэтому убедитесь, что автомобиль находится в режиме парковки (автоматическая коробка передач) или в нейтральном положении (механическая коробка передач), и включите ручной тормоз! Кратковременно коснитесь зачищенным концом провода положительной клеммы аккумулятора. Вы должны услышать вращение стартера. Если вы это сделаете, нет ничего плохого в стартере, соленоиде или сильноточной проводке, и проблема заключается в слаботочной подаче напряжения на соленоид (либо замок зажигания, блокировка трансмиссии или сцепления, либо связанная с ними проводка).
   3. Возможно, вы читали об использовании отвертки для соединения большой резьбовой клеммы соленоида с маленькой клеммой соленоида. Я настоятельно рекомендую вам этого не делать. Вместо этого используйте провод к аккумулятору, как описано выше. Слишком легко случайно коснуться отверткой другого металла в моторном отсеке и вызвать опасное короткое замыкание. Просто используйте провод.
   4. Если при подключении соленоида к аккумулятору, как описано выше, вы абсолютно ничего не слышите, возможно, соленоид неисправен. Можно ли заменить соленоид независимо от стартера или его можно заменить, когда стартер еще находится в автомобиле, зависит от конструкции стартера и соленоида. Вам придется поискать его в руководстве по ремонту или на форуме энтузиастов.
   5. Если вы все еще слышите RRrrrr-RRrrrr , или щелчок и ничего, и вы абсолютно уверены, что аккумулятор исправен и нет падения напряжения, то, возможно, неисправен стартер. Попробуйте завести машину, затем положите руку на стартер. Если он горячий на ощупь, велика вероятность, что стартер действительно неисправен.
4. Если стартер неисправен, снимите его. Для большинства автомобилей отсоедините отрицательную клемму аккумуляторной батареи, отсоедините кабели от стартера, отсоедините стартер от блока, а затем отверните два болта, крепящих его к картеру трансмиссии. Очевидно, что точная процедура варьируется от автомобиля к автомобилю. На старинных карбюраторных автомобилях снять стартер довольно легко, но на инжекторном автомобиле он может быть довольно хорошо спрятан под впускным коллектором.
5. После того, как стартер выйдет из строя, его можно протестировать на стенде (или на полу) следующим образом:
   1. Возьмите полностью заряженный аккумулятор и пару соединительных кабелей.
   2. Подсоедините красный кабель между положительной клеммой аккумулятора и толстой стойкой на соленоиде, где обычно проходит положительный кабель аккумулятора.
   3. Подсоедините черный кабель между одной из проушин стартера и отрицательной клеммой аккумуляторной батареи.
   4. Возьмите ту перемычку, которую вы сделали, и подключите ее к маленькой клемме стартера.
   5. Встаньте на стартер одной ногой . Серьезно. Встаньте на это. Если вы этого не сделаете, он будет прыгать, как пойманный на крючок луфарь, скручивать соединительные кабели и генерировать дождь искр. Я СКАЗАЛ, СТАНЬТЕ НА ЭТО! (Не заставляйте меня повторять снова.)


   Проверка стартера на полу. Не забудьте встать на него, иначе он будет опасно прыгать.

   6. Убедившись, что вы надежно стоите на стартере, прикоснитесь перемычкой к положительному выводу аккумуляторной батареи. Должны произойти три вещи: стартер должен вращаться, ведущая шестерня должна двигаться вперед, а ведущая шестерня должна вращаться. Все три необходимы для правильной работы стартера.

Обратите внимание, что стартер может работать электрически, но не работать механически. То есть стартер может крутиться, но ведущая шестерня может не войти в зацепление с зубьями маховика. Если вы поворачиваете ключ и слышите, как стартер бешено вращается, но не слышите, как проворачивается двигатель, значит, ведущая шестерня не движется вперед. Если вы поворачиваете ключ и слышите хруст и скрежет, то, вероятно, повреждены зубья ведущей шестерни, или маховика, или того и другого. Физический осмотр обычно выявляет проблему.

Если вы сняли стартер и проверили его, как описано выше, но не нашли в нем ничего плохого (например, он толкает и крутит), и вы уверены, что нет проблем с низким зарядом батареи или падением напряжения, честно говоря Я бы либо отремонтировал стартер, либо заменил его, особенно если его было трудно удалить. Конечно, стартер может свободно и легко вращаться, когда лежит на полу, но вести себя по-другому, когда ему приходится нести гораздо более тяжелую электрическую и механическую нагрузку при фактическом вращении двигателя.

Наконец, одна из радостей владения старинным автомобилем заключается в том, что, если стартер умирает, вы обычно можете запустить его, поставив машину на нейтральную скорость, несколько друзей разгонят машину до скорости рысью, а затем повернув ключ к настройке зажигания, выжимая сцепление, переводя автомобиль на первую или вторую передачу и быстро отпуская сцепление. Колеса заставляют двигатель вращаться, как стартер. Надеюсь, двигатель запустится до того, как компрессия двигателя заставит машину остановиться. Кроме того, ваши друзья неизменно врезаются в заднюю часть автомобиля. Так вы узнаете, кто ваши настоящие друзья. Это очень весело.

Теперь иди и начни что-нибудь.

***

Роб Сигел ведет колонку The Hack Mechanic ™ для журнала BMW CCA Roundel уже 30 лет. Его новая книга « Ran When Parked: как я совершил поездку на десятилетнем BMW 2002tii за тысячу миль до дома и как вы тоже можете, » доступна здесь, на Amazon. Кроме того, он является автором Memoirs of a Hack Mechanic и The Hack Mechanic ™ 9.0035 Руководство по европейским автомобильным электрическим системам . Оба доступны в Bentley Publishers и Amazon. Или вы можете заказать копии с личной подписью на веб-сайте Роба: www.robsiegel.com.

How It Works Автомобильный стартер Youtube – Otosection

Объясняет работу, демонстрируя работу зубчатой ​​передачи и работу двигателя на собственном ходу. Стартер Ютуб perfect Просто добавляя синтаксис, вы можете добавить одну часть контента в любое количество полностью удобных для чтения изданий, которые мы объясним, а также укажем, что создание статей — это полезный опыт для вас. Все мы получаем очень много приятного чтения How It Works Car Starter Motor Youtube интересных фотографий, тем не менее, мы просто просматриваем вашу статью, которая, по мнению людей, включает в себя самые лучшие изображения.

Как работает автомобильный стартер Принцип работы стартера Работа

Это объясняет функционирование, демонстрирующее передачу, работу и работу двигателя на собственной мощности. Как работают стартеры? перейдите на сайт любопытстваstream.thld.co engineeringmindset и используйте code engineeringmindset, чтобы сегодня сэкономить 25%, это всего 14 долларов США. Принцип работы автомобильного электростартера основан на преобразовании электрической энергии в механическую для запуска двигателя. стартер и соленоид являются тесно интегрированными парами и сердцем пусковой системы. он используется для запуска двигателя автомобиля, без стартера автомобиль не будет двигаться. Сам стартер имеет устройство, называемое бендикс-шестерней, которое входит в зацепление своей шестерни с зубчатым венцом на маховике только тогда, когда стартер проворачивает двигатель. он отключается, как только двигатель набирает скорость, и есть два способа сделать это: инерционная система и система предварительного включения. Решение: стартер крутится, поэтому он еще немного работает. обычно это механическая проблема. специалист по стартерам должен быть в состоянии восстановить блок и заменить изношенные детали или изношенный бендикс. если, однако, зубчатый венец на маховике поврежден, это будет не работа коробки передач, чтобы исправить это.

Как это работает Автомобильный стартер Youtube

. как это работает: автомобильный стартер. это объясняет функционирование, демонстрирующее передачу, работу и работу двигателя на собственной мощности. Джейкобус Ван. Стартер питается от основного 12-вольтового аккумулятора автомобиля. для проворачивания двигателя стартеру требуется большой ток, а значит, аккумулятор должен иметь достаточную мощность. если аккумулятор разряжен, фары в машине могут работать, но мощности (тока) не хватит, чтобы провернуть стартер. Как работает ваш стартер. ваш стартер на самом деле электродвигатель. он включается, когда вы включаете зажигание в положение «работа», и проворачивает двигатель, позволяя ему всасывать воздух. на двигателе к концу коленчатого вала прикреплена гибкая пластина или маховик с зубчатым венцом по краю. на стартере есть шестерня, предназначенная для установки в.

Как работает стартер Youtube

Как работает автомобильный стартер Форум Toyota Nation

Как провести стендовые испытания Осмотрите стартер Youtube

Это список статей How It Works Автомобильный стартер Youtube идеально. Просто добавив синтаксис, вы можете добавить один фрагмент контента в столько полностью удобных для читателей изданий, сколько вам может понравиться, что мы объясняем в дополнение к указанию Создание статей полезный опыт для вас. Все мы получаем много приятного чтения How It Works Автомобильный стартер Youtube интересное фото, тем не менее, мы просто просматриваем вашу статью, которая, по мнению людей, содержит самые лучшие изображения.

Как это работает: Автомобильный стартер

это объясняет функционирование, демонстрирующее передачу, работу и работу двигателя на собственной мощности. как работают стартеры? перейдите на сайт любопытстваstream.thld.co engineeringmindset и используйте код engineeringmindset для получения полного руководства по стартерам. урезанное и полностью объясненное, включая подробное объяснение соленоидов стартера, это видео объясняет работу стартера с соответствующими анимациями. Модель стартера, показанная здесь, представляет собой предварительный пример того, как работает автомобильный стартер или пусковой двигатель. посмотрите, как это работает на самом деле. в этом видео я объясняю как работает стартер автомобиля автомобильный стартер мотивирует вращать двигатель, чтобы узнать больше о нашем проекте: электронное обучение jaescompany • вот некоторые продукты, установленные нашими специалистами: знаете ли вы, как работает стартер? В этом видео мы рассмотрим основы стартеров и посмотрим, как они требуют запуска двигателя автомобиля с помощью небольшого электродвигателя. это упрощенное описание его работы. работа стартера анимация как это работает стартер #автомобиль #механический #анимация работа стартера взгляд изнутри на основные системы, из которых состоит стандартный автомобильный двигатель.

No related posts.
