Как работает стартер автомобиля

Автомобильный стартер — что это такое и принцип работы

Стартер — это небольшой электродвигатель постоянного тока, благодаря которому ваш автомобиль может с легкостью заводиться после полного поворота ключа в замке зажигания. Любой стартер состоит из таких основных частей:

• Электромотор;
• Реле втягивающее;
• Бендикс стартера.

Каждая из этих деталей выполняет свою функцию:

• Электромотор приводит всю систему в движение, питание ведется напрямую от аккумулятора автомобиля;
• Реле втягивающее передвигает бендикс к маховику коленчатого вала и затем замыкает контакты электромотора после сцепления шестерни бендикса с венцом маховика коленвала;
• Бендикс передает вращение от электромотора стартера на маховик коленвала.

Таким образом, если любая из частей стартера выйдет из строя, завести автомобиль будет проблематично. Стартер также не сможет работать, если аккумулятор разрядится и не обеспечит достаточно энергии, чтобы привести электромотор стартера в движение.

Как работает стартер и из чего он состоит, проходят на курсах водителей и знать это необходимо для того, чтобы самостоятельно разобраться почему ваш автомобиль не заводится.

Как стартер работает

• Поворачивая ключ зажигания до упора вправо, вы обеспечиваете поступление тока от АКБ на обмотку реле втягивающего;
• Бендикс приводится в движение с помощью якоря втягивающего реле;
• Шестеренка бендикса сцепляется с маховиком коленвала, в этот же момент реле втягивающее замыкает контакты и ток от АКБ поступает на обмотку электродвигателя стартера, тем самым обеспечивая вращение шестерни бендикса и передачу момента движения на коленвал;
• Производится запуск двигателя — вращение коленвала через шатуны передается на поршни, начинает поступать горючая смесь и взрываться в камерах сгорания поршней;
• Когда маховик крутится быстрее чем якорь, бендикс отсоединяется от венца маховика и возвратная пружина возвращает его на место;
• Вы поворачиваете ключ зажигания влево и ток на стартер больше не подается.

Вся эта операция занимает несколько секунд.

Как видим все части стартера испытывают огромное напряжение. Чаще всего из строя выходит именно бендикс и сама шестеренка для сцепления с маховиком.

Поменять ее можно и самостоятельно, главное, чтобы новая подошла по количеству зубьев, иначе придется менять венец маховика, а стоит он гораздо дороже. Не забывайте также следить за состоянием электролита и заряда аккумулятора.

admin 2017-04-13T12:56:43+03:00

Устройство стартера – из чего состоит и как работает стартер в автомобиле

Здравствуйте, уважаемые автолюбители! Порой слишком поздно приходит осознание важности освоения устройства автомобиля. Оказавшись вдалеке от сервисных автоцентров и опытных знакомых, один на один с недвижимым автомобилем, мы начинаем жалеть о том, что были недостаточно внимательны на занятиях в автошколе.

Рядовому автолюбителю нет необходимости досконально изучать устройство каждого своего автомобиля, тем более многие умудряются менять несколько машин в год. Уважающий себя водитель, конечно, старается быть в курсе всего, что происходит с его любимым средством передвижения.

Прочные знания помогают быстро разобраться в поломке и даже, если её не удаётся устранить самому, то в разговоре с работниками ремонтной мастерской мы не выглядим глупо, да и проконтролировать устранение неисправностей на СТО можем, как минимум.

Первое, что следует осваивать начинающему автолюбителю – это устройство стартера. Во-первых, с этого узла начинается движение любого автомобиля. Во-вторых, зная, как работает стартер, водитель может завести мотор правильно и быстро разобраться в причинах плохого пуска.

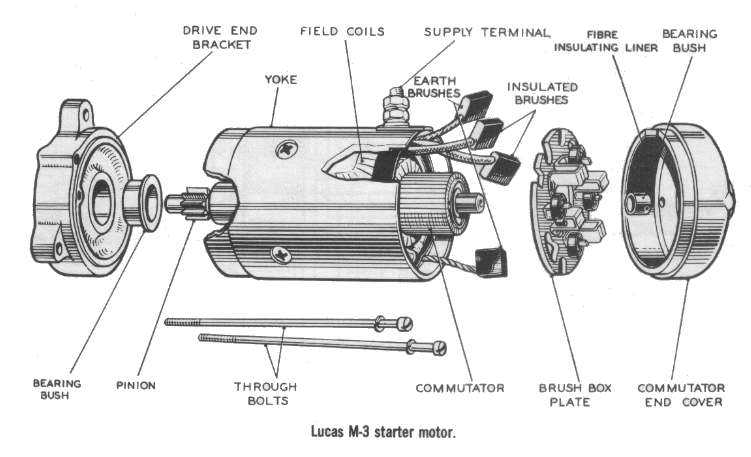

Устройство стартера автомобиля

Для того, чтобы иметь возможность самостоятельно провести ремонт стартера своей машины, совершенно не обязательно искать специальную литературу, посвященную конкретной модификации.

Стартеры всех автомобилей имеют одинаковое устройство и отличаются друг от друга незначительно, конструктивными особенностями, но не принципом работы. Если вы уже знаете, из чего состоит стартер одного автомобиля, то разобраться в особенностях другого совершенно не составит труда.

Любой из стартеров имеет от 40 до 60 отдельных деталей, которые составляют главные его части, а именно:

• электрический двигатель постоянного тока;
• тяговое (втягивающее) реле;
• бендикс.

Каждый водитель, как минимум, должен знать, какова схема стартера и какую функцию выполняет каждая из его частей. Основной узел – это электродвигатель, вал которого после включения через шестерни передаёт вращение на коленчатый вал мотора.

Вспомогательными устройствами является втягивающее реле и бендикс. Втягивающее реле выполняет двойную функцию:

• с продольным перемещением якоря через рычаг вдоль вала электромотора стартера передвигается бендикс с рабочей шестернёй;
• замыкание контактов электромотора после зацепления шестерни и венца маховика.

Самый маленький, но не менее важный элемент – это бендикс. Непривычное название узла – это фамилия американского изобретателя Винсента Бендикса, который его создал. Задача бендикса: обеспечить временное соединение вала стартера и венца маховика для вращения коленвала.

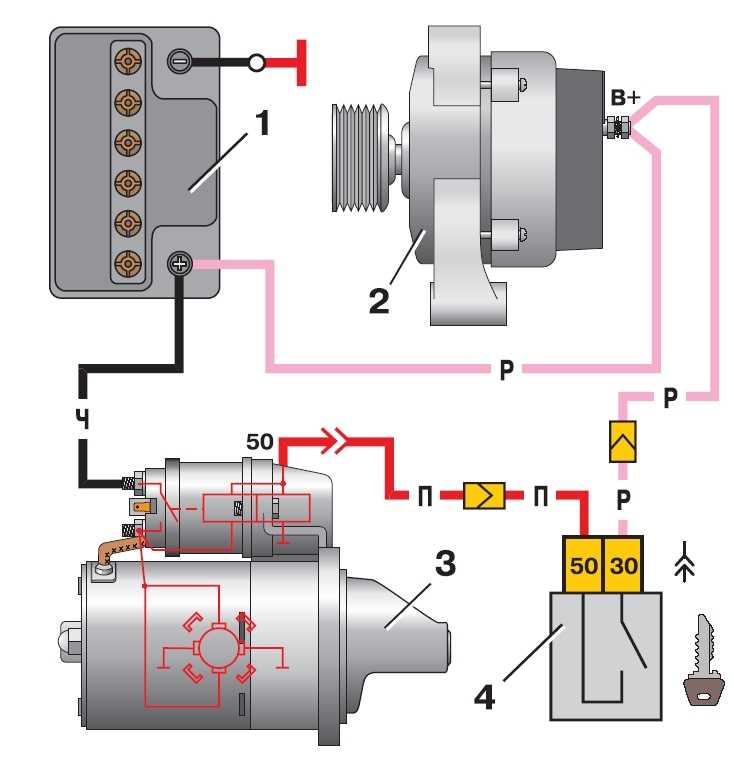

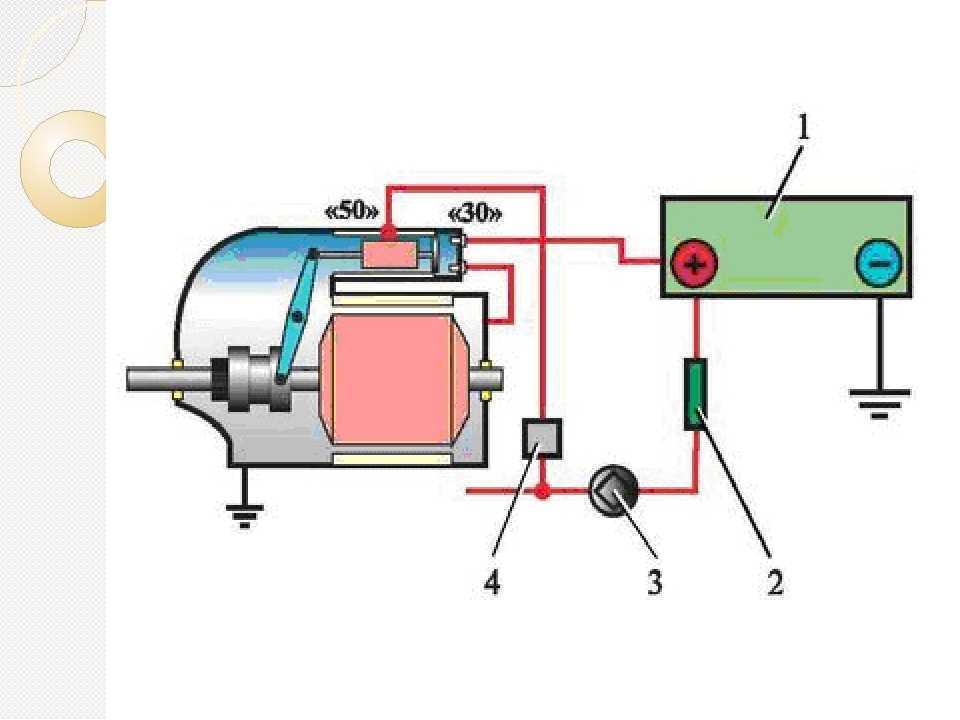

Принцип работы стартера автомобиля

Стартер представляет собой электромеханическое устройство. Это говорит о том, что принцип работы стартера заключается в использовании электрической энергии аккумулятора и преобразовании её в механическую.

Для того, чтобы двигатель автомобиля имел возможность завестись, в его недрах происходят такие процессы:

• после замыкания контактов в замке зажигания, ток направляется через реле стартера на втягивающую обмотку тягового реле;
• якорь втягивающего реле, передвигаясь внутрь корпуса, выдвигает бендикс из корпуса и вводит в зацепление его шестерню с венцом маховика;
• когда якорь втягивающего реле достигает конечной точки, происходит замыкание контактов и ток поступает на удерживающую обмотку реле и обмотку электромотора стартера;
• вращение вала стартера приводит к запуску мотора машины. После того, как скорость вращения маховика превышает скорость вращения вала стартера, бендикс выходит из зацепления с венцом и с помощью возвратной пружины устанавливается в исходное положение;
• когда ключ в замке зажигания с пуском мотора возвращается в первое положение, подача электроэнергии на стартер прекращается.

Принцип действия стартера, после пошагового разбора уже не кажется таким сложным. Первый самостоятельный ремонт стартера является для водителя последним этапом в освоении его устройства.

Для того, чтобы стать продвинутым знатоком пусковой системы мотора, полезно изучить технические характеристики стартера вашего автомобиля, основными из которых являются: номинальное напряжение и мощность, потребляемый ток и крутящий момент, частота вращения вала.

Объяснение работы автомобильного стартера

Чтобы понять, как работает автомобильный стартер , неплохо было бы понять, почему он должен работать. Идея проста. Двигатель не может запуститься сам. Двигатель внутреннего сгорания должен перевернуться и позволить потоку воздуха внутри сжечь топливо и запустить автомобиль. Для этого нужен стартер.

Переместить всю массу транспортного средства, вращая довольно большой двигатель, непросто. Вот тут-то и появляется стартер, который активирует цепочку действий простым нажатием на выключатель зажигания или поворотом ключа . Эти последовательности в конечном итоге приводят к тому, что двигатель включается, позволяя вам управлять автомобилем.

Стартер — это исключительно прочная автомобильная деталь, состоящая из двух цилиндрических компонентов, один из которых больше другого. Меньшая часть — это соленоид, а другая — электродвигатель, содержащий якорь (вращающуюся часть), последовательно соединенный через угольные щетки с несколькими катушками возбуждения. Согласованная механика двух компонентов определяет работу автомобильного стартера.

Механизм стартера автомобиля

Электрическая клемма подключена к соленоидной части для подачи электроэнергии 12 В от автомобильного аккумулятора при повороте ключа или нажатии кнопки «Пуск».

При включении зажигания подается напряжение 12 В, заставляя плунжер соленоида двигаться наружу. Поршень соленоида по существу представляет собой электромагнит. Активация 12 вольт ключом зажигания возбуждает катушки возбуждения или обмотки возбуждения внутри него. Это приводит к перемещению плунжера вниз и выталкиванию шестерни через рычаг.

При перемещении плунжера наружу используется кольцо под его валом, соединяющее контакты соленоида между двумя клеммами на его сторонах. Затем мост с помощью угольных щеток подключает питание аккумулятора к стартеру. Итак, двигатель вращается благодаря принципам электромагнетизма. Выходная шестерня двигателя приводит к тому, что выходное вращение проходит через редуктор. Затем он приводит в действие последнюю шестерню, которая находится на другом конце соленоида, чтобы провернуть двигатель.

УЗНАТЬ БОЛЬШЕ

• Советы по увеличению срока службы стартера
• Четыре признака неисправности реле стартера

При вращении электродвигателя внешняя часть корпуса заземляется. Это замыкает цепь и входит в зацепление с маховиком или гибкой пластиной, прикрепленной к коленчатому валу. В результате он обеспечивает вращательную мотивацию, которая проворачивает двигатель, чтобы начать процесс сгорания.

Функции стартера в N utshell

Это как работает автомобильный стартер:  маленький электрический пусковой механизм в соленоидной части толкает вперед плунжер, который выталкивает шестерню. Плунжер также устанавливает контакт с частью электродвигателя, содержащей якорь, предназначенный для электромагнитного вращения. Затем выходное вращение поступает на ведущую шестерню, которая входит в зацепление с маховиком. Это действие обеспечивает вращательную мотивацию для проворачивания двигателя.

Стартер помогает крутить двигатель. Cre: Shutterstock

Несколько подшипников и шестерен внутри соленоида и деталей электродвигателя вызывают электромагнитные силы, которые приводят в движение поршень, вращают якорь внутри двигателя и блокируют шестерню с маховиком.

И наконец… электромагнит останавливается, и стартер отключается, как только двигатель проворачивается. Шток возвращается к стартеру, выводя шестерню из контакта с маховиком. Это предотвращает повреждения, которые могут возникнуть в результате слишком быстрого вращения стартера двигателем.

Сколько стоит автомобильный стартер?

Вы для нас на первом месте.

Каждый раз.

Мы считаем, что каждый должен иметь возможность уверенно принимать финансовые решения. И хотя на нашем сайте представлены не все компании или финансовые продукты, доступные на рынке, мы гордимся тем, что рекомендации, которые мы предлагаем, информация, которую мы предоставляем, и инструменты, которые мы создаем, являются объективными, независимыми, простыми и бесплатными.

Так как же мы делаем деньги? Наши партнеры компенсируют нам. Это может повлиять на то, какие продукты мы рассматриваем и о чем пишем (и где эти продукты появляются на сайте), но это никоим образом не влияет на наши рекомендации или советы, которые основаны на тысячах часов исследований. Наши партнеры не могут платить нам за предоставление положительных отзывов о своих продуктах или услугах. Вот список наших партнеров.

Сумма, которую вы платите, зависит от модели вашего автомобиля и бюджета, но обычно вы можете рассчитывать на сумму от 70 до 425 долларов.

By

Уитни Вандивер

Уитни Вандивер
Писатель | Владение автомобилем, техническое обслуживание автомобиля

Уитни Вандивер пишет для NerdWallet о том, как владельцы автомобилей могут сэкономить деньги на владении и обслуживании. Ранее она писала в нефтегазовой отрасли, где публиковалась в национальных журналах и международных журналах. Уитни стала писателем из удовольствия и считает, что истории, которые освещают или помогают сообществу ЛГБТК +, являются наиболее полезными для создания. Когда она не пишет, она любит читать и гулять со своим ирландским волкодавом. Она базируется в Хьюстоне.

Подробнее



Обновлено 13 сентября 2022 г. 17:34 PDT

Под редакцией Julie Myhre-Nunes

Julie Myhre-Nunes Назначение помощника редактора
| Автокредиты, потребительские кредиты

Жюли Мире-Нюнес — помощник главного редактора NerdWallet. Работает в сфере личных финансов более 10 лет. До прихода в NerdWallet Джули руководила редакционными группами в NextAdvisor, Red Ventures и Quote.com. Ее понимание личных финансов на протяжении многих лет публиковалось в Forbes, The Boston Globe и CNBC. Статья Джули была опубликована, в частности, USA Today, Business Insider и Wired Insights. Электронная почта: [email protected].

Многие или все продукты, представленные здесь, получены от наших партнеров, которые выплачивают нам компенсацию. Это влияет на то, о каких продуктах мы пишем, где и как продукт появляется на странице. Однако это не влияет на наши оценки. Наши мнения являются нашими собственными. Вот список наших партнеров и вот как мы зарабатываем деньги.

Содержание

• Средний срок службы автомобильного стартера
• Средняя стоимость автомобильного стартера
• Факторы, влияющие на стоимость автомобильного стартера
• Стоимость установки
• Экономия на стартовых стартеров

Содержание

• Средний стартовый срок службы автомобиля
• Средняя затраты на автомобиль
• , которые затрагивают затраты на автомобиль
• . новый автомобильный стартер может стоить от 70 до 425 долларов, а его установка может стоить вам от нескольких сотен до 1000 долларов и более.

  Окончательная стоимость будет зависеть от вашего автомобиля, где вы покупаете стартер и как вы его устанавливаете. Если вы изучите и обдумаете свой выбор, вы, вероятно, сможете найти вариант, который будет соответствовать вашему бюджету.

  Средний срок службы автомобильного стартера

  Автомобильный стартер может дать вам около 80 000 запусков, прежде чем вы должны ожидать, что он будет работать с трудом, независимо от пробега, который вы проедете. Для некоторых автомобилей это составляет около 150 000 миль, в то время как некоторые стартеры могут длиться всю жизнь автомобиля.

  Как и все детали автомобиля, на стартеры влияют такие факторы, как время и климат. В результате они подвержены износу, и вы предъявляете требования к ним каждый раз, когда заводите машину. Автомобильные стартеры также имеют тенденцию работать дольше в более теплом климате, поэтому езда в суровые зимы может сократить срок службы автомобильного стартера.

  Средняя стоимость автомобильного стартера

  Быстрый поиск в инвентаре розничного продавца показывает, что вы можете купить автомобильный стартер самостоятельно по цене от 70 до 425 долларов. Конечно, средняя стоимость зависит от модели вашего автомобиля, но большинство автостартеров будут в середине этого диапазона для нероскошных автомобилей.

  🤓Nerdy Tip

  Электромобили не имеют стартера, как бензиновые и дизельные автомобили. Вместо этого электромобили обеспечивают электричеством двигатель, подобно тому, как работает выключатель света.

  Факторы, влияющие на стоимость автомобильного стартера

  Марка и модель автомобиля

  Не все автомобильные стартеры устанавливаются в одном месте. Для некоторых моделей автомобилей механику требуется больше времени, чтобы получить доступ к стартеру и снять его перед заменой. Скорее всего, вы заплатите больше за рабочую силу, если механику нужно будет больше работать, чтобы получить доступ к стартеру.

  Марка и модель автомобильного стартера, который вы устанавливаете, зависит от конструкции двигателя вашего автомобиля. Если вы водите роскошный или крупногабаритный автомобиль, ваши варианты, вероятно, будут дороже, чем варианты для более дешевых или небольших автомобилей.

  Вот несколько примеров доступных диапазонов цен на стартеры для разных марок и моделей автомобилей.

  Car make and model	Low-priced starter	High-priced starter
  Ford Focus	$99. 99	$219.99
  Toyota RAV4	114,99 $	$229.99
  Chevrolet Tahoe	$84.99	$329.99
  Lexus LS460	$144.99	$424.99

  Cheaper options are available с отремонтированными или восстановленными стартёрами. Они часто доступны в крупных магазинах автозапчастей; некоторые поставляются с гарантиями, хотя они могут быть ограничены в том, что они покрывают.

  Замена зубчатого венца

  Зубчатый венец представляет собой круглую шестерню, которая входит в зацепление со стартером для проворачивания двигателя. Сломанный зубчатый венец означает, что даже новый стартер не заведет вашу машину. Если вам нужен зубчатый венец вместе со стартером, вы можете запланировать добавить около 180 долларов к общей стоимости.

  Где вы покупаете детали

  Вы можете приобрести новые детали через механика. Или вы можете купить их самостоятельно, а затем отнести в ремонтную мастерскую. Если вы заказываете детали через своего дилера или механика, ожидайте, что заплатите больше, особенно если они предпочитают использовать оригинальные детали производителя оборудования вместо запасных частей.

  Хотя вы можете сэкономить деньги, покупая детали самостоятельно у розничного продавца, вы рискуете купить не ту модель, тогда как дилер или механик смогут заказать именно ту деталь, которая вам нужна. Заказ через профессионала также, вероятно, будет сопровождаться гарантией на запчасти и работу.

  Затраты на установку

  Если вы решите доверить установку стартера профессионалу, вам потребуется заложить в бюджет стоимость рабочей силы, которая часто является почасовой. В зависимости от того, где находится стартер в вашем двигателе и насколько трудно получить к нему доступ, установка может занять от часа до нескольких часов. Это повлияет на общую стоимость.

  Экономия на стартере

  Надежный автомобильный стартер нельзя недооценивать, а менять плохой стартер не стоит. Тем не менее, вы можете сделать несколько вещей, чтобы не переплачивать.

  Предварительно запросите расценки. Независимо от того, куда вы планируете отвезти свой автомобиль для установки стартера, запросите расценки на запчасти и работу.

  Сравнить котировки. Если можете, поговорите с несколькими магазинами, чтобы сравнить цены. Хотя стоимость запчастей может быть примерно одинаковой, другие сборы могут отличаться в разных магазинах.

  Спросите, относится ли предложение к OEM-запчастям или вторичному рынку. Запчасти от производителя оригинального оборудования продаются тем же производителем, что и ваш автомобиль, и они гарантированно подходят и работают так, как должны. Однако зачастую они дороже. Если вам удобно использовать запасные части, попросите расценки на их использование и посмотрите, какая будет разница в цене.
