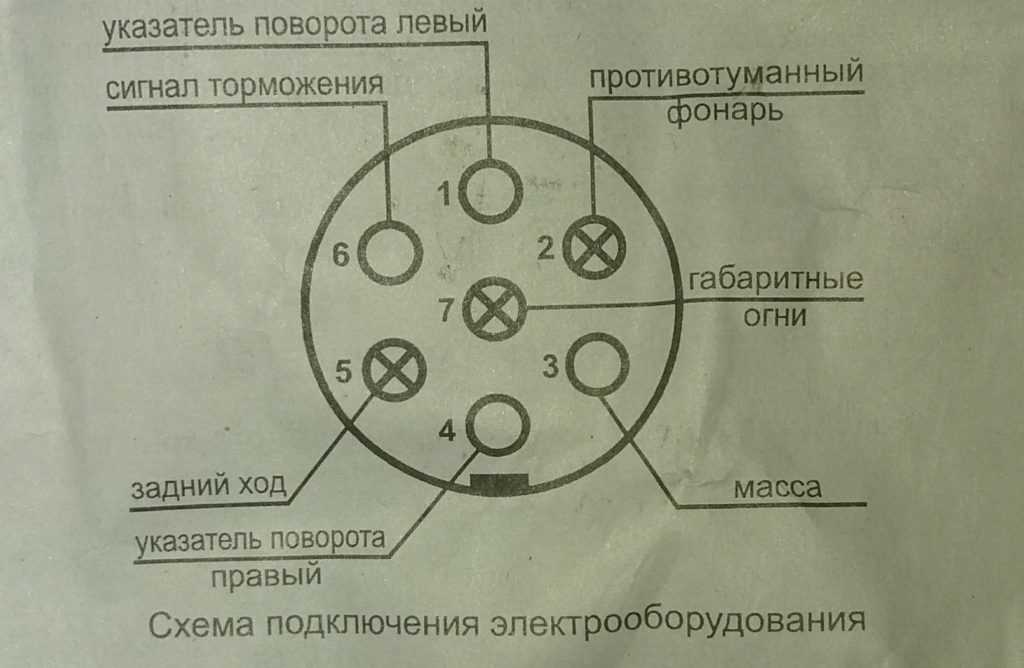

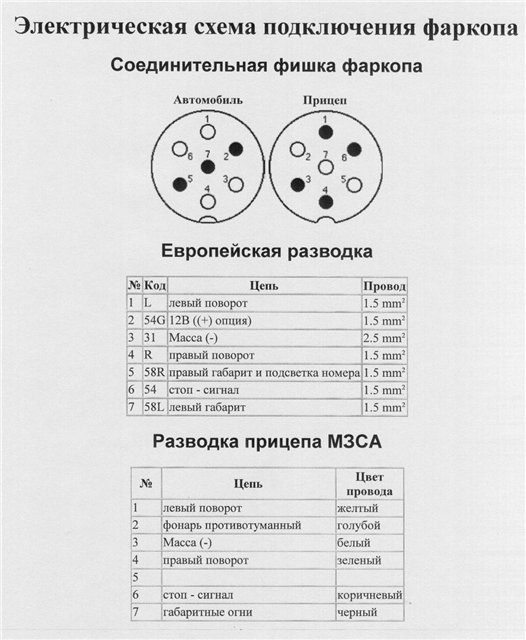

Как подключить электрику прицепа к автомобилю: Подключение розетки фаркопа автомобиля самостоятельно? Схемы

Как подключить прицеп к новому автомобилю?

Александр Расторгуев [razborkazapzap]

30.06.2020, Просмотров: 2873

Прицеп — незаменимая вещь для дачников, колхозников, а также тех, кому критически не хватает багажника в своем автомобиле. Стоимость нового прицепа невысока, однако если вы хотите установить прицеп не на “Жигули”, а на новое авто — потребуются некоторые знания.

Достоинств у прицепа множество, особенно если заранее позаботиться о том, как вы будете парковать авто с дополнительным багажником на колесах, а также решите вопрос с фаркопом. Если в отечественных авто установка фаркопа не доставляет трудностей, то с новыми машинами есть нюансы.

Как было раньше

Подключение электрики фаркопа было простым, если говорить об отечественной технике и старых иномарках. Фонари прицепа подключались к фонарям автомобиля параллельно через колодку, то есть с точностью повторяли сигналы поворотов, габариты и стоп-сигналы. Более других хитростей попросту нет. Кстати, объединение фонаря габарита со стоп-сигналов в одну лампу значительно ускоряло процесс подключения.

Какие сложности подключения сегодня?

Подключение фонарей прицепа как раньше потеряло актуальность по нескольким причинам. Сейчас, даже самый обычный современный автомобиль, имеет сложную конструкцию бортовой сети, а значит даже контролируется состояние ламп: видит перегоревшую лампу, или отсутствующую, сравнивает номинальное и реальное напряжение, а также следит за повышенным потреблением энергии. Если подключить фонари прицепа “дедовским” способом к новому авто, то получаем ряд ошибок, в худшем случае выход из строя задней косы проводов и блока управления фонарями или бортовой сети.

Второй момент кроется в том, что на бортовую сеть накладывается больше потребителей, а это приводит к перегреву и перегоранию проводки, что также приводит к пожару. Это случается из-за глобальной экономии, даже на проводах: изначально рассчитывается нагрузка на провод, а значит ни одного лишнего сечения не добавляется, даже минимальный запас.

По этой причине к современным авто прицепы подключается при помощи коммуникационных электронным блоков, которые в простонародье называются “смарт-коннекты”.

Что такое “смарт-коннект” и с чем его едят

Такие блоки могут быть оригинальными и дорогими, которые комплектуются к автомобилю за дополнительную плату, или недорогие универсальные. Первый тип актуален для премиальных автомобилей ведущих марок (VAG, Mercedes-Benz, BMW, Toyota и т.д), с продвинутой электроникой. Работает система следующим образом: получая команду по единой CAN-шине, учитывается масса процессов, которые протекают в автомобиле. Такие блоки лучше устанавливать на официальном дилере, потому как они точно в курсе тонкостей монтажа подобных систем.

Если правильно подключить прицеп к автомобилю со штатным “смарт-коннектом”, вы получите:

• правильную адаптацию системы ESP, которая будет учитывать дополнительные колеса с корытом сзади;

• система ABS будет работать по другому;

• алгоритм полного привода (при его наличии) также изменится;

• штатный парктроник будет отключается при движении назад;

• если лампа прицепа переговорит, об этом укажет бортовой компьютер;

• если злоумышленники захотят разъединить вилку прицепа, то сигнализация мгновенно сработает как при попытке проникновения в автомобиль.

Говоря о новых бюджетных авто, для них существуют готовые решения фаркопов, но говорит о “смарт-коннектах” говорить еще рано, а значит подключить прицеп самостоятельно получится.

Об установке

Главное достоинство универсального смарт-коннекта в том, что от ламп задних фонарей используют лишь импульсы сигнала, а напряжение идет отдельным проводом от “+” клеммы аккумулятора. В конструкции таких блоков используется транзисторное реле и ключи. Обычно блок устанавливается в багажнике, но вам придется проложить плюсовой провод к аккумулятору, поэтому без частичной разборки салона не обойтись. После этого к коннектору подключаются провода задних фонарей, а именно благодаря перемычке, которая позволяет связать между собой две лампы — на авто и на прицепе. Самое главное — такая схема подключения никак не влияет на работу задних фонарей, потому как это сигнальное подключение, в будущем не имеющее ничего общее с неисправностью ламп блока задних фонарей.

Итог

Подключить фонари даже старого прицепа к современному авто вполне реально, для чего потребуется “смарт-коннектор”, немного времени и минимальные навыки в электрике. Крайне важно не пользоваться “дедовскими” методами, ведь отсутствие стопов и поворотов на прицепе провоцирует ДТП.

Зачем нужен блок согласования прицепа?

Во всех современных автомобилях при подключении розетки прицепа, устанавливают блок согласования. Но для чего он нужен и какую роль играет в подключении световых приборов прицепа?

Немного об электрике современных авто

Электрика современных автомобилей шагнула далеко вперед, если сравнивать с той, что выпускалась на старых автомобилях 30-и летней давности. Множество электронных блоков упростили диагностику, теперь нагрузка между электрическими потребителями стала рассчитываться точнее. Производители сэкономили на проводке, получив другую проблему.

При подключении проводки прицепа напрямую к питающим проводам задних фонарей появилась проблема: диагностическая бортовая система стала работать некорректно и сообщала о неисправности ламп задних фонарей. В худшем случае — задние световые приборы и вовсе — отключались — нужно было снизить нагрузку. Для этого проводку фаркопа стали подключать при помощи блока согласования.

Что такое блок согласования?

Блок согласование собственно и получил свое название благодаря функции — он «согласует» работу электрики прицепа и автомобиля. Нагрузка на проводку и электронный блок распределения автомобиля исчезает, а значит, система диагностики больше не отображает ошибок по задним фонарям.

Сам по себе электронный блок представляет собой комплект реле, которые при появлении напряжения на габаритах, поворотниках или стоп-сигналах автомобиля, коммутируют питание аналогичных световых приборов прицепа, с отдельной линии 12В. Розетка на фаркопе остается стандартная.

Какие бывают блоки согласования?

Блоков согласования бывает две разновидности:

• универсальные;
• оригинальные.

Под первым типом электронных устройств принято понимать блоки, которые можно устанавливать на любой автомобиль. Отличаются низкой стоимостью, по сравнению с оригинальными, но требуют врезки в штатную проводку автомобиля, что может отразиться на гарантийном обслуживании. Впрочем, многие дилеры уже давно практикуют установку универсальных блоков с гарантийными обязательствами.

Оригинальные — имеют более высокое качество исполнения, высокий ценник и не требуют вмешательства в проводку автомобиля. Все подключается таким образом, чтобы штатный разъем остался на своем месте и при этом в цепи параллельно присутствовал разъем блока согласования.

Можно ли подключить проводку прицепа без него?

Да, такие способы существуют и их два:

• подключить через реле;
• использовать лампы без нагрузки;

Первый способ подразумевает имитирование работы блока согласования прицепа, собрав ту же самую схему. Получается громоздко, но зато дешево. Получается то же самое электротехническое устройство.

Второй способ — установка светодиодных ламп. Светодиоды отличаются повышенной экономичность, как раз потому что не создают большой нагрузки на бортовую сеть автомобиля, а соответственно — ошибка не выявится.

Вот и все, что нужно знать о блоке согласования прицепа.
