Кабель для прикуривания автомобиля: как выбрать и сделать своими руками

Как выбрать провода для прикуривания? ― 130.com.ua

Запуск автомобильного двигателя происходит с участием стартера и аккумуляторной батареи. Каждый водитель хорошо знает, что АКБ иногда подводит неожиданно, особенно в холодное время года. И в таких случаях пригодятся провода для прикуривания, они много места не занимают и легко размещаются в багажнике. Опытные водители всегда возят их с собой, потому они точно знают, что от проводов точно будет много пользы.

Однако, чтобы провода можно было использовать безопасно, надо знать их параметры и особенности. В этой статье мы расскажем, как выбрать провода для прикуривания.

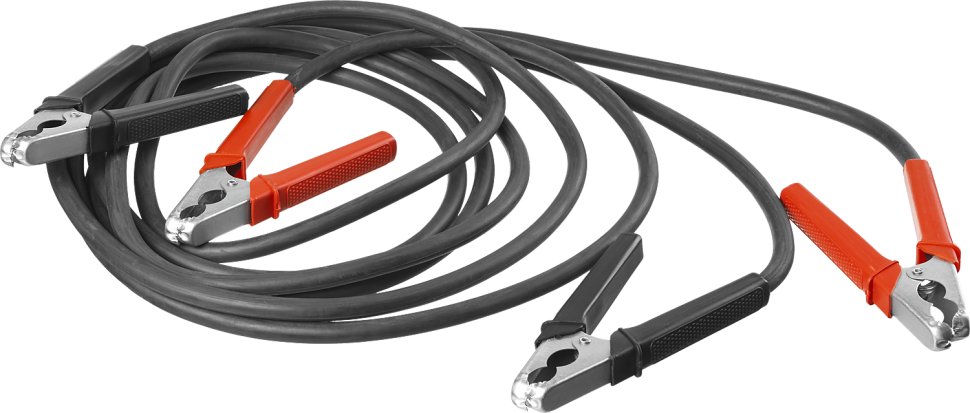

Назначение пускового кабеля

Пусковые провода для прикуривания можно использовать лишь для запуска двигателя автомобиля, под капотом у которого находится севший аккумулятор, то есть его заряда уже недостаточно для успешного старта. Использовать их в других целях категорически запрещено, так как это может привести к неожиданным последствиям. Принцип работы тут очень простой: с помощью проводов соединяют две аккумуляторные батареи — на машине-доноре (заряженный) и севший (на вашей машине). После чего с донора ток поступает на аккумулятор, и двигатель запускается.

Какие провода для прикуривания выбрать?

Это очень важно знать, так как если вы возьмете провода низкого качества, то они могут не справиться с большими токами. В лучшем случае провод просто оплавится и не сможет завести двигатель. В худшем — это может привести к возгоранию или короткому замыканию в бортовой электросети.

Чтобы кабель был надежным и подходил для работы с автомобилем конкретной марки, надо при выборе учесть несколько очень важных технических параметров:

Сечение и толщина жил провода

Основным элементом, который проводит ток в любом пусковом проводе являются жилы, которые прячутся под толстой изоляцией. Самым лучшим вариантом являются медные жилы. Медь — очень хороший материал, который не только стоит относительно не дорого, но и низкий показатель сопротивления. То есть такой провод не будет задерживать ток, соответственно, и потери напряжения при его проходе тоже будут практически минимальными.

Для определения сечения проводов для прикуривания, надо всего лишь взять площадь сечения каждой жилы и умножить на их количество. Например, если под изоляцией находится 300 жил диаметром по 0,3 мм каждая, то общее сечение провода будет равно: 300x(0,3×0,3×3,14:4) = 21,2 мм2;.

Производители обычно указывают этот параметр на кабеле или на его упаковке, поэтому никаких сложных расчетов водителю производить не придется.

Помните, что качественные пусковые провода должны иметь площадь сечения от 12 мм2, если этот параметр будет выше 16 мм2, это будет оптимальный вариант. Такой провод легко справится с передачей тока большой силы с минимальными потерями. И водитель сможет завести мотор.

Также при выборе стоит учесть и тот факт, что для разных машин надо использовать кабель с разными параметрами. Например, провода сечением 6 мм2 и силой тока в 200А не подходят для работы с двигателями кроссоверов и внедорожников. Для таких машин лучше купить провод, имеющий сечением от 12 мм2 и выше.

Пусковой ток

Этот параметр определяет, сколько ампер способен выдержать провод, его обязательно указывает производитель. Для большинства современных машин минимальным считается показатель на отметке 200 А. Однако часто этого мало, поэтому специалисты рекомендуют покупать провода с максимальным током не ниже 400 А, а лучше даже еще выше.

Обратите внимание, что ток, который будет способен выдержать конкретный провод, определяется диаметром жил и их количеством, а значит и площадью сечения. И если производитель указал ток 400-600 ампер, а количество жил мало или они очень тонкие, то скорее всего вы не сможете получить этого показателя. На это тоже надо обращать внимание при выборе, если вам нужны хорошие провода для прикуривания.

Длина

В продаже можно найти провода прикуривания длиной от 2 до 5 м. Казалось бы, естественно, что надо брать самый длинный вариант. Однако, если вспомнить элементарные законы физики из школьной программы, то получается, что, чем длиннее будет провод, проводящий ток, тем большими окажутся потери напряжения и сопротивление также будет расти. Это негативно скажется на общей эффективности работы.

Но так же важно учесть и тот факт, что не всегда автомобиль-донор, сможет вплотную подъехать к машине с севшим аккумулятором, поэтому все же стоит иметь определенный запас по длине провода. Специалисты оптимальной считают длину кабеля от 3 до 4 м. Этого будет вполне достаточно. А вот, если вы планируете восстанавливать аккумулятор дома с помощью специального зарядного устройства. то тут хватит провода длиной до 2,5 м.

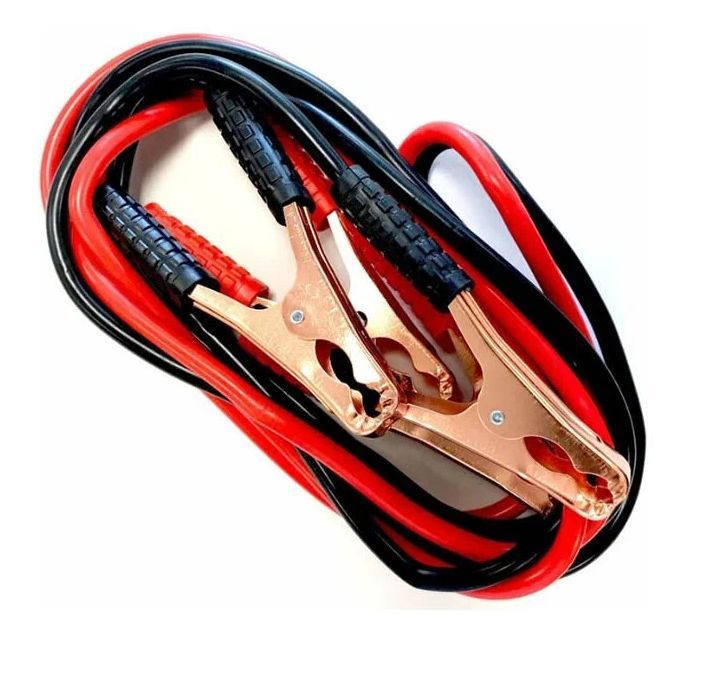

Зажимы типа «крокодилы»

Одним из основных элементов любых пусковых проводов являются специальные зубчатые захваты (их чаще всего между собой водители называют «крокодилами»). Их цепляют на аккумуляторные клеммы, строго соблюдая полярность.

Для надежной и безопасной работы «крокодилы» должны быть качественными, в том числе надо учесть следующие особенности:

• Материал — тут лучше использовать провода, крокодилы которых изготовлены полностью из меди, либо имеют комбинированный состав: основная часть стальная, а зубья — медные.
• Соединение провода с «крокодилами» — тут надо смотреть на то, каким способом производитель соединил металл зажима с кабелем. Лучше всего, если это будет пайка. Такие провода отличаются долговечностью и устойчивы к разрывам.
• Ухватистость — тут все очевидно, зажим должен надежно сидеть, то есть захват должен быть плотным и цепким, чтобы клеммы не выскочили во время пробы пуска. Правило простое: чем больше площадь соприкосновения, тем контакт надежнее.
• Изоляция — очень важно, чтобы рукоятки имели надежную изоляцию, наличие специальных резиновых уплотнителей снизит степень нагрева и поможет предотвратить образование искр при подаче высокой нагрузки.

Если вы купите пусковые провода с некачественными «крокодилами», то это может не только сказаться на низкой эффективности их работы, но и даже привести к серьезным неприятностям. Например, к короткому замыканию.

Изоляция

Это один из самых важных показателей качества. Но и тут надо быть внимательным, так как не всегда толстый слой резины — это супер качество. Так как под ним могут быть очень тонкие жилы. Тем не менее изоляция должна быть прочной и надежно защищать кабель от повреждений. Еще очень важно, чтобы материал изоляции хорошо переносил мороз, он не должен трескаться и крошиться. Лучше всего использовать провода с морозостойкой изоляцией, способной выдержать мороз до -40°С и при этом не теряющей свою эластичность.

По каким признакам распознать некачественную продукцию?

Вопрос, какие провода для прикуривания лучшие и какие из них выбрать, интересует многих автовладельцев, особенно в преддверии зимы. Каждый хочет заранее подготовиться к возможным неожиданностям. Чтобы не разочароваться после в покупке, обратите внимание при выборе пусковых проводов на следующие моменты:

• лучше всего брать модели, максимальный ток которых имеет значение не менее 400 А;
• смотрите, чтобы сечение было не менее 12 мм2, конечно, если этот показатель будет составлять 16 мм2 и выше, это даже лучше;
• «крокодилы» должны иметь медные зубья, надежно соединяться с проводом, а также обеспечивать крепкий захват клемм автомобильного аккумулятора;
• изоляцию надо выбирать надежную и морозостойкую, так провод прослужит долго и сможет исправно работать в любую погоду;
• не гонитесь за очень длинными проводами, для оптимальной работы вполне достаточно будет кабеля длиною 4 метра;
• не всегда толстый провод — это хорошо, смотрите не на общую толщину, так как это может быть лишь резина, а еще и на толщину жил, и сечение;
• покупать пусковые провода рекомендуем только в специализированных магазинах от проверенных производителей, так меньше шанс получить товар низкого качества, который не справится с пуском двигателя в самый ответственный момент.

В нашем интернет-магазине 130.com.ua вы можете купить провода для прикуривания в Киеве, Харькове и Одессе любого типа по выгодной цене. Доставка осуществляется по всей Украине.

Купить провода для прикуривания

Материалы по теме:

Провода прикуривателя

Разделы каталога

• Провода прикуривателя
• • Захваты магнитные
  • • С функцией подкачки
  • Наконечники, удлинители подкачки
  • Отвертки
  • Пневматический инструмент
  • Пресс-масленки (тавотницы)
  • Специнструмент
  • Съемники
  • • Кувалды
    • Молотки и киянки
  • Шланги пневматические, Пистолеты продува
  • • Шланг с быстросъемным разъемом
  • Ящики инструментальные
• • Автомобильные чайники
  • Рюмки с Логотипом
• Автомобильные видеорегистраторы
• Автомобильные кондиционеры
• Автомобильные навигаторы
• Автономные отопители и запчасти к ним
• Аксессуары для грузовиков DAF
• Аксессуары для грузовиков IVECO
• Аксессуары для грузовиков MAN
• Аксессуары для грузовиков VOLVO
• • Акустические провода AUX
  • Держатели для телефонов, планшетов
  • Зарядные устройства USB
  • Кабели, провода, шнуры для зарядки
  • Карты памяти
  • Коврики противоскользящие на панель
  • Наушники
  • Разветвители прикуривателя и USB
• Браслеты цепи противоскольжения
• Вентиля бескамерной шины
• Вентиляторы и тепловентиляторы
• Держатели для мобильных устройств
• • • Малый угол вставные
    • Малый угол накладные
  • • Большой угол вставные
    • Большой угол накладные
  • • Прямые дефлекторы, ветровики вставные
    • Прямые дефлекторы, ветровики накладные
  • Накладные дефлекторы, ветровики
  • Вставные дефлекторы, ветровики
  • • Белые дефлекторы, ветровики
    • Зеленые дефлекторы, ветровики
    • Красные дефлекторы, ветровики
    • Прозрачные дефлекторы, ветровики
    • Серые дефлекторы, ветровики
    • Синие дефлекторы, ветровики
    • Черные дефлекторы, ветровики
  • Воздухозаборники
  • Ветровик на боковые окна
  • Дефлектор на капот (мухобойка)
  • Дефлектор, ветровик двери
  • Дефлектора, ветровики универсальные
  • Длинный дефлектор, ветровик
  • Комплект дефлекторов на грузовик
• Диски тахографа (тахограмма)
• Дуги на крышу
• Защита фар
• Знаки аварийной остановки
• Канистры
• Кепки
• Коврики антискользящие
• Коврики в багажник (легковые)
• • Колпачки на гайки
• Крепления брызговика (аккумулятора)
• Кружки
• • Крепление крыльев и подкрылков
  • Крылья и подкрылки грузовика и прицепа
• Крышки топливного бака, радиатора
• Куклы на кабину
• Отбойники
• Перчатки
• Пневматические разъемы
• Пневморессоры
• Подогреватели тосола
• Противооткатные устройства
• Противопожарные Ящики
• Радиостанции, Антенны
• • Аптечки автомобильные
  • Батарейки
  • Брелоки
  • Водосгоны, Щетки для мытья
  • Жилеты светоотражающие ГОСТ
  • Замки навесные
  • Защита от солнца
  • Изолента
  • Иконы, четки, кресты
  • Компрессоры для накачки шин
  • Крышки ступицы
  • Лопаты
  • Магниты блокировки тахографа
  • Накидки на панель
  • Наушники и гарнитуры
  • Огнетушители
  • Опрыскиватели
  • Органайзеры для умывальных принадлежностей (Косметички)
  • Пепельницы
  • Пломбы
  • Рамки под номер
  • Ремни брючные с логотипом
  • Скотч двухсторонний
  • Спиннеры
  • Сумки для документов
  • Трусы, носки, сланцы
  • Умывальники
  • Уплотнительные кольца
  • Форсунки омывателя стекла
  • Щипцы, Ножницы
• Ручки на руль
• • Сигналы с встроенной подсветкой
• Таблички опознавательные
• Таблички светодиодные
• Товары бренда АВТОЛОНГ
• Тонировки, Пленки на стекла
• Тормозные трубки
• Троса буксировочные
• Троса тента
• Фонарики и принадлежности
• Фумигаторы
• • Толстовки
• Холодильники
• Шайбы медные, прорезиненые
• Шапки
• Шланги МБС
• Шланги пневматические (магистральные)
• Шнурки с логотипом
• Щетки стеклоочистителя (дворники) ALCA,HEYNER, AVS
• • Блокираторы GPS сигнала и радар-детекторы
  • Вольтметры
  • Выключатели массы
  • Заглушки в панель приборов USB
  • Зарядные устройства
  • Клеммы, перемычки
  • Патроны указателей габаритов, поворотов
  • • Светодиодная переносная лампа
  • Подогревы фильтра
  • Предохранители
  • Провода AUX
  • Провода зарядные
  • Провода соединительные
  • Провода, разъемы фонарей
  • Разветвители прикуривателя
  • Разъемы указателей поворота
  • ТВ приемники цифровые, Рессиверы
  • Телевизоры
  • Тестеры, Пробники, Мультиметры
  • ФМ- модуляторы
  • Центральные замки
• Электрические кабеля, разъемы

Будьте в курсе новостей и акций

Подпишитесь на рассылку и получайте первым информацию об акциях Autolong. ru

Неверно указан email адрес

• 8 800 333-31-59
• [email protected]

Восстановить пароль

Почему провода для «прикуривания» не могут завести мотор

• Главная
• Статьи
• Не тот материал, толщина и не только: почему провода для «прикуривания» не могут завести мотор

Автор: Евгений Балабас

Многие автовладельцы, несмотря на распространение карманных пусковых «бустеров», по-прежнему считают самым надежным средством запуска мотора с севшим аккумулятором провода для «прикуривания», которые надежны за счет предельной просторы, не боятся перемены температур, сырости, падений и ударов. Однако даже весьма качественные на первый взгляд провода могут оказаться малоэффективными. Почему так происходит, как обнаружить «подлянку» заранее и зачем при выборе проводов в магазине нужна… спичка?



Поговорить на эту тему нас сподвигли истории двух коллег, которые реально столкнулись с неэффективными пусковыми проводами. Один получил провода в наследство от предыдущего владельца, купив подержанный автомобиль, а второй приобрел свои сам в супермаркете, выбрав далеко не самые дешевые. Однако несколько случаев использования, когда мотор машины с севшей батареей упорно не желал заводиться, лишь тоскливо всхлипывая и треща втягивающим реле стартера, привели обоих к мысли, что что-то явно идет не так.

Внимательный осмотр выявил причину, ввиду чего мы решили рассказать нашим читателям о нюансах изготовления такой, на первый взгляд, простой вещи, как два толстых провода с «крокодилами» на концах. Тем более что с наступлением холодов многие отправляются в автомагазины за этим аксессуаром, и спрос на них резко подскакивает.

Любой, кто помнит школьную физику и способен починить дома розетку, знает, что чем толще провод, тем больший ток он способен пропустить через себя. Да, большой ток может идти и по тонкому проводу, но недолго. Падение напряжения на проводе будет слишком велико, а тепловой разогрев быстро расплавит сперва изоляцию, а затем и сам металл проводника. По этой причине провода для «прикуривания» имеют то же (плюс-минус) сечение, что и у штатных проводов стартера в машине. Таблицу же соответствия сечения и рабочих токов видел, наверное, каждый, кто знаком с электротехникой на бытовом уровне. Если взять оттуда значения, близкие к стартерным мощностям, то можно увидеть, что:

– для тока 200 ампер требуется сечение провода около 70 квадратных миллиметров;
– для тока 250 ампер требуется сечение провода около 90 квадратных миллиметров;
– для тока 300 ампер требуется сечение провода около 120 квадратных миллиметров.

Гибкие провода состоят из отдельных жил, имеющих форму цилиндра, и суммарное сечение определяется как вычисление сечения отдельного провода через измерение его диаметра и подсчета по всем известной формуле S=πr2, после чего результат умножается на число жил. В принципе, можно без особого вреда для точности упростить процесс и подсчитать сечение, измерив диаметр всего «пакета» проводов разом. Для наших целей этого вполне достаточно.

Проблема же заключается в том, что на этот параметр обращает внимание редкий автовладелец – тем более, что производители проводов для прикуривания его не афишируют. Покупатель смотрит на сечение провода косвенно, опираясь на его внешнюю толщину по диаметру изоляции. И отдельно оценивает ее гибкость, поскольку знает, как в условиях холода и тем более мороза склонен дубеть пластик. Иногда изоляция проводов на морозе становится настолько жесткой, что их невозможно даже растянуть от машины до машины – как только провода выпускают из рук, они стремятся сжаться обратно в кольцо, в которое были скручены при хранении, срывая «крокодилы» с клемм аккумуляторов! В итоге, если провод визуально толстый и эластичный, его считают годным и покупают…

Однако беда в том, что толстой может быть только пластиковая оплетка – а внутри нее порой скрывается натуральное китайское жлобство. Так вышло и с одним нашим коллегой, который, узнав причину неудач, отдал провода нам на опыты, разрешив после исследования просто утилизировать их.

Внешний диаметр провода по изоляции составлял 7,5-8 миллиметров. Не слишком толсто, но в целом терпимо. На деле же почти весь массив заполнял вонючий пластик, в толще которого прятался тоненький пучок меди с общим диаметром, не дотягивающим даже до 2 миллиметров! Тоньше спички! Пересчет сечения дал нам рабочий ток около 20 ампер, хотя на деле, по-хорошему, пусковые провода должны выдерживать не менее 200 ампер.

Вот и причина, по которой эти провода были просто неспособны работать. Падение напряжения на них оказывалось столько велико, что ток от аккумулятора-донора просто не доходил до аккумулятора-реципиента в должном количестве…

Но если в первом случае провода не только были дешевкой по сути, но и выглядели так же, то во втором они внешне смотрелись весьма и весьма качественными. Мощные крокодилы в пластиковой отделке, толстые кабели в цветной оболочке, которые очень хорошо сохраняли эластичность на морозе – добротная, на первый взгляд, вещь. Однако работали они все равно паршиво, и несколько случаев применения с переменным успехом лишили владельца веры в их надежность.

Причину неудач также удалось найти без труда! Во-первых, несмотря на качественную и толстую изоляцию, медные жилы внутри не выдерживают критики – они опять-таки толщиной со спичку, ну или не намного толще. А во-вторых, в этих проводах используется крайне неудачный способ заделки жил в клеммы «крокодилов». Пучок медных проводников не обжат в металле напрямую, жестко, а завернут на изоляцию и обжат вместе с ней. В итоге соприкосновение не жесткое, а через слой резинопластика, который со временем теряет эластичность, и прижим провода к металлу клеммы ослабевает.

Чтобы не совершить ошибку при покупке пусковых проводов, дадим несколько важных рекомендаций.

• Первая, как уже понятно, касается рабочего сечения провода и его способности передавать большие токи без просадки и перегрева. Перед покупкой следует заглянуть в место заделки кабеля. Там вы увидите оголенный участок, который позволит оценить его сечение. Технически измерить толщину штангенциркулем и посчитать «два-пи-эр-квадрат» вряд ли удастся – там, как правило, с измерительным инструментом не подлезть. Но можно использовать в качестве ориентировочного «эталона» обычную спичку. Ее толщина – около 2 миллиметров, соответственно, площадь сечения составляет 4 квадратных миллиметра. Медный провод такого сечения рассчитан на ток порядка 30 ампер, так что общее сечение пускового провода должно превышать толщину спички как минимум раза в три, а по-хорошему – не менее чем в 5-6 раз. Если же пучок медных жил сопоставим со спичкой – такие провода не стоит брать даже бесплатно! Надежно заводить с их помощью можно только мопед.
• Второй совет – по качеству заделки провода в металл «крокодила». Избегайте вышеупомянутого халтурного зажима через пластик изолятора! Запрессовка должна быть жесткой, «без посредников». Или – как альтернативный и равноценный вариант – пайка. Способ заделки кабеля определяется одновременно с изучением его сечения – для этого нужно стянуть с «крокодила» резиновый изоляционный чехольчик или полностью разжать его губки. Производители особо качественных проводов, кстати, соединяют отрезком провода меньшей толщины верхнюю и нижнюю губки каждого «крокодила», чтобы увеличить площадь контакта с клеммой аккумулятора и уменьшить потери тока. Это не обязательно, но крайне желательно.
• Третий совет касается материала губок «крокодилов». В дешевых версиях они либо голые стальные, либо сталь гальванически покрыта тонким слоем меди. Оба эти варианта плохие и легко выявляются с помощью магнита. Сталь вносит дополнительное сопротивление, усиливающееся ржавчиной, а тонюсенький слой меди быстро стирается. Правильный вариант – чистая медь. Из нее либо делается весь «крокодил» целиком, либо (что вполне допустимо и ничуть не хуже) – лишь контактная его часть, зубастая.

Опрос

Прикуривали когда-нибудь машину проводами?

id == data.answer_id»>Ваш голос

Всего голосов:

практика



Новые статьи

Статьи / Авто с пробегом Вдоль по трассе 60: опыт владения BMW 325i E36 Обзавестись автомобилем из культового роуд-муви «Трасса 60» – задача в нашей стране непростая. Это и длительные поиски, и «параллельный импорт», и сложная логистика, и годы мучительного ожид… 854 4 4 06.10.2022

Статьи / Авто с пробегом Range Rover Evoque I с пробегом: нержавеющий кузов, отсталая мультимедиа и слабая электрика Внедорожники Range Rover традиционно были большими, прожорливыми и даже немного неуклюжими. Выход модели Evoque сломал все стереотипы о том, какой может быть машина этой британской марки. Но… 1580 1 2 05.10.2022

Статьи / Популярные вопросы Какую страховку нужно оформить для выезда за рубеж на автомобиле Если вы решились на путешествие за границу на своем автомобиле, нужно учитывать, что полис ОСАГО, купленный в России, не работает за ее пределами. Чтобы ездить по территории других стран, по… 310 1 1 04.10.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 12552 7 142 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть… 11011 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з. .. 7955 25 30 10.08.2022

Какой калибр провода используется в автомобильной проводке?

Ричарда Роу

Comstock Images/Comstock/Getty Images

Автомобильная электропроводка — одно из тех, казалось бы, черных искусств, которые доступны только электронным некромантам Мордора (также известного как «Детройт»), но на самом деле это довольно просто, если вы просто не забывайте делать все шаг за шагом. Правильная проводка начинается со знания того, сколько ампер вы имеете дело и каковы расстояния; оттуда, это просто выбор цвета провода, который вам нравится, снятие изоляции и обжим нескольких разъемов.

Основы электромонтажа

Правильный выбор провода для любого конкретного применения зависит больше от расстояния от источника питания аксессуара до аксессуара, чем от самой потребляемой мощности. Если вы новичок в электропроводке, то первое, что вам нужно выучить, это закон Ома, который гласит, что ток через проводник между двумя точками прямо пропорционален разности потенциалов между двумя точками и обратно пропорционален расстоянию между ними. их. Это очень длинный способ сказать, что вы можете использовать провод очень малого диаметра — с сопротивлением больше Ом — для передачи тока на короткое расстояние, но вам понадобится провод большего диаметра, если вы хотите нести ток дальше.

Проводка от 00 до 8 калибра

Размеры проводки измеряются от наименьшего до наибольшего по числовой шкале, которая начинается с нуля для самых больших размеров и уменьшается по мере увеличения числа. Очень большие провода могут иметь множество нулей; провод калибра 000 больше, чем провод калибра 00, который больше, чем провод калибра 0. Самый большой провод, который вы, вероятно, найдете в автомобильном приложении, имеет калибр 00, который используется в больших грузовиках для передачи тока от нескольких аккумуляторов. Обычно вы найдете провод 0-го и 1-го калибра, используемый для подключения стартеров газовых и дизельных двигателей с высокой степенью сжатия. Чаще всего вы найдете стартеры и аккумуляторы, подключенные кабелями 4-го и 6-го калибра; а иногда и 8-го калибра для двигателей с очень малым рабочим объемом и низкой степенью сжатия.

Проводка от 10-го до 14-го калибра

Обычно самые толстые «обычные» провода — 10-го калибра — идут от генератора переменного тока ко всему, что он питает, или в очень длинных цепях, которые идут от аккумулятор, установленный спереди, к аксессуару с высоким энергопотреблением сзади. В автомобилях с очень мощными усилителями или компрессорами, установленными в багажнике, обычно используется проводка 10-го или даже 8-го калибра. Меньшая проводка калибра от 12 до 14 обычно передает питание от аккумулятора к аксессуарам с высоким потреблением, таким как фары, главный блок предохранителей, звуковой сигнал к реле, стеклоочиститель, датчики, 12-вольтовые розетки «прикуривателя» в вашей кабине и топливный насос. Последний может использовать более толстую проводку не потому, что она потребляет много энергии, а потому, что она находится так далеко от батареи.

Проводка 16-го калибра и меньшего размера

В большинстве систем вашего автомобиля используется проводка 16-го или 18-го калибра. Обычно вы найдете проводку 16-го калибра, ведущую ток к катушке зажигания, от генератора к стартеру — на автомобилях, оборудованных таким образом — внутреннее освещение, габаритные огни и задние фонари. Почти все остальное будет использовать 18-й калибр или меньше, причем самым маленьким из них будут ваши динамики без сабвуфера.

Руководство по проводке: от 2-го до 10-го калибра

Выше приведены общие сведения об обычно используемых размерах проводов, но вам всегда нужно выбирать проводку на основе силы тока вашего аксессуара. Используйте кабель 2-го калибра для амперной нагрузки от 150 до 200 ампер и длины провода 25 футов; Проводка 4-го калибра работает для нагрузки от 150 до 200 ампер и длины от 15 до 20 футов, хотя рекомендуется для 100 ампер на 25 футах. Некоторая проводка 6-го калибра работает при токе 100 ампер и на расстоянии от 15 до 20 футов. Используйте калибр 8 для нагрузок от 150 до 200 ампер длиной более 3 футов и нагрузок от 40 до 50 ампер длиной 25 футов. Проводка 10 калибра подходит для 150–200 ампер на расстоянии 3 футов, 100 ампер на 7–10 футах, 30–50 ампер на 15–20 футах и ​​20–20 ампер на 25 футах.

Руководство по проводке: калибр от 12 до 18

Некоторые провода 12-го калибра подходят для 100 ампер на расстоянии от 3 до 5 футов, 75 ампер на 5–7 футах, 50 ампер на 7–10 футах, 40 ампер на 10 футах. футов, от 20 до 24 ампер на расстоянии от 15 до 20 футов и от 15 до 18 ампер на расстоянии 25 футов. Проводка 14 калибра рассчитана на 50 ампер на расстоянии 5 футов, 40 ампер на 7 футах, 30 ампер на 10 футах, 15–18 ампер на 15–20 футах и ​​11–12 ампер на 25 футах. Меньший провод 16 калибра очень универсален, работает на 50 ампер на расстоянии 3 футов, от 30 до 40 ампер на 5 футах, от 18 до 30 ампер на расстоянии от 7 до 10 футов, от 8 до 12 ампер на расстоянии от 15 до 20 футов и от 8 до 10 ампер. на 25 футов. Если вы не видите свое приложение в списке — ваши расстояния короче или ампер меньше — и вы прокачиваете 40 ампер или меньше, тогда провод 18-го калибра, вероятно, ваш самый безопасный выбор. Помните: если вы сомневаетесь, используйте калибр больше.
