Граната в машине что это такое? Страшно и интересно! МногоЗнаний

Для начинающего автолюбителя выражение «заменить гранаты» звучит по меньшей мере странно))) и уж точно непонятно. Хотя, если у вас переднеприводный автомобиль, то не сомневайтесь – 4 гранаты в него заложены точно!

p, blockquote 1,0,0,0,0 —>

Только не переживайте, конечно же это не боеприпасы, которые первые приходят на ум. Речь идет о металлических приводах, через которые двигатель раскручивает колеса. Давайте вместе разберемся, что такое граната в автомобиле.

p, blockquote 2,0,0,0,0 —>

Сами понимаете, что для движения автомобиля двигатель должен как-то крутить ведущие колеса. Казалось бы, все просто: соединил вал движка с колесом и поехал! Но не тут-то было.

p, blockquote 3,0,0,0,0 —>

На переднеприводном автомобиле (а таких большинство) передние колеса крутятся не только для движения вперед, но и для поворота налево или направо. А еще при езде по кочкам или наклонным дорогам колеса то и дело прячутся под крылья, отрабатывая неровности.

p, blockquote 4,0,0,0,0 —>

Вот и получается, что каждое колесо движется одновременно в нескольких направлениях. Двигатель же все это время стоит на месте и лишь слегка вибрирует на своих опорах. Невозможно, ведь, чтобы движок крутился вместе с каждым колесом.

p, blockquote 5,0,0,0,0 —>

Для решения проблемы инженеры придумали специальный гибкий вал, который по-научному величают шарниром равных угловых скоростей (сокращено ШРУС).

p, blockquote 6,0,0,0,0 —> Слева шариковая, а справа гипоидная гранаты в сборе с полуосями

Граната относится к шариковым ШРУСам и состоит из трех частей: внешней (корпус), внутренней (обойма) и сепаратора с прочными шариками.

p, blockquote 7,0,0,0,0 —> Внутреннее устройство шарикового ШРУСа

Визуально такой шарнир очень похож на настоящую взрывчатую гранату, особенно, если разделить его пополам. Благодаря такому визуальному сходству за деталью закрепилось звучное прозвище.

p, blockquote 8,0,0,0,0 —> Правда похожи?

Кроме шарикового есть и другие типы шрусов:

p, blockquote 9,0,1,0,0 —>

Трипоидные;
Кулачковые;
Спаренные карданные.

В обычных легковушках такие изделия встречаются реже.

p, blockquote 10,0,0,0,0 —>

Где располагается граната в машине

Повторимся, что запчасть присуща только переднеприводным авто. Машины с задними ведущими колесами приводятся в движение другим валом – карданом. А потому ответ на вопрос что такое граната и где она находится в автомобиле актуален лишь для первого случая.

p, blockquote 11,0,0,0,0 —>

Расположены гранаты в передней части автомобиля. В каждой машине находится 4 гранаты: по две на колесо. Это необходимо для того, чтобы подвеска могла нормально поднимать и опускать колесо на кочках и при этом рулить. Определить их визуально достаточно легко по гофрированным резиновым пыльникам.

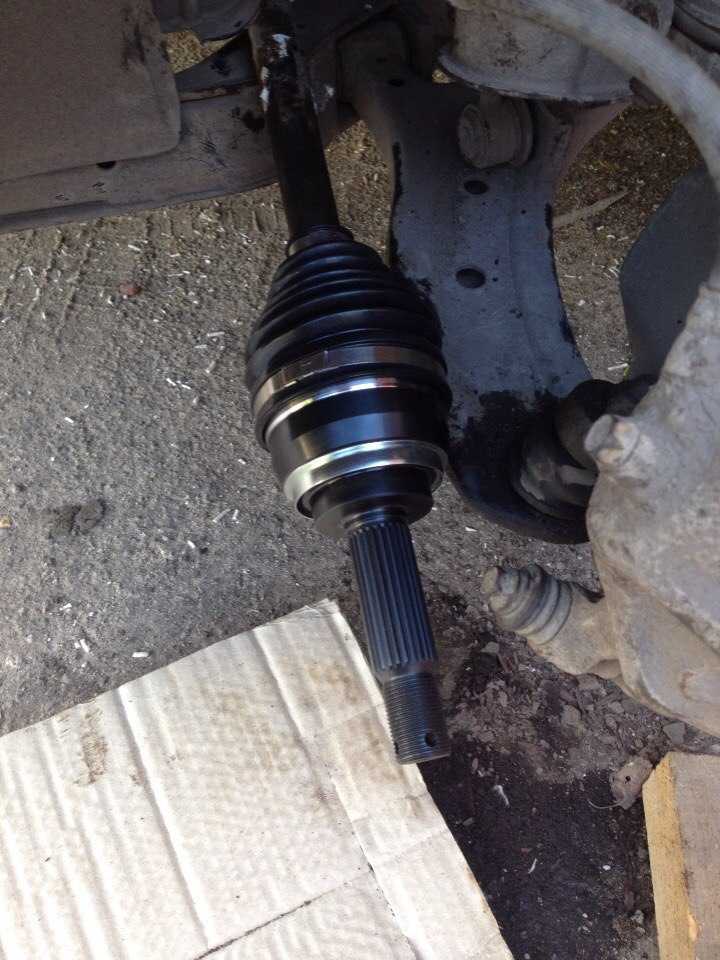

p, blockquote 12,0,0,0,0 —> Обычно пыльники бывают черного цвета, но можно встретить коричнево-красные или прозрачные модели

Первая гранта в паре вставляется в ступицу колеса и называется внешняя. Она отвечает за хождение колеса вверх-вниз и за его поворот влево-вправо. Этот узел испытывает самые большие нагрузки, а потому изготавливается достаточно большого размера.

p, blockquote 13,0,0,0,0 —>

Второй шарнир вставляется в коробку передач и называется внутренним. Его задача обеспечить небольшое хождение колеса вверх и вниз на неровностях. Нагрузки на него меньше, а потому и размер скромнее.

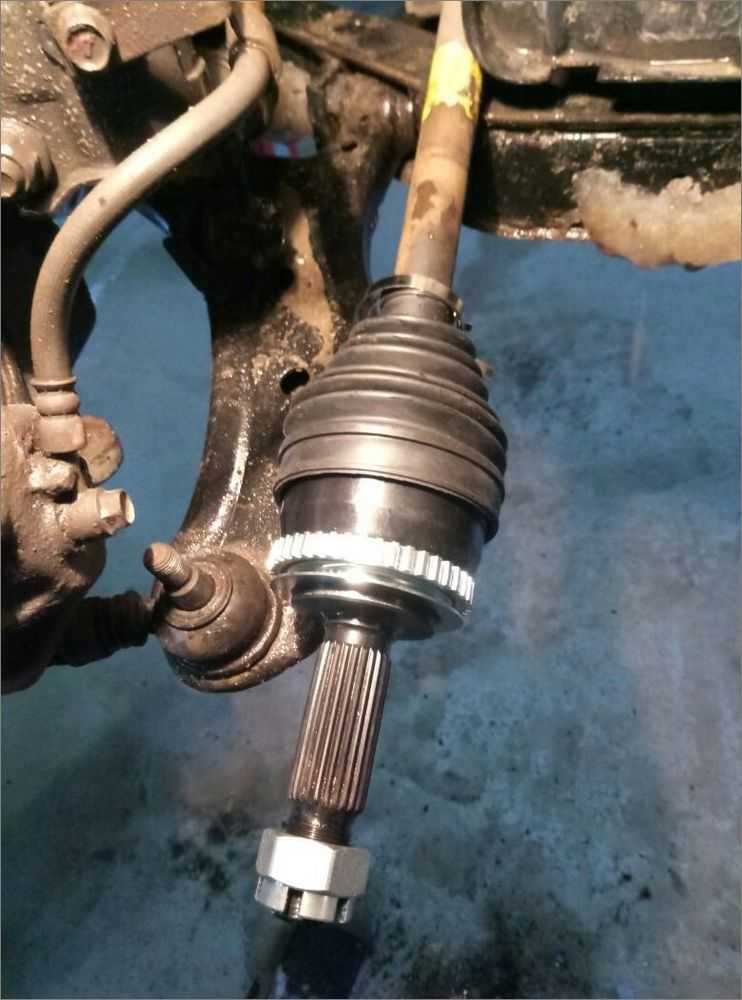

p, blockquote 14,0,0,0,0 —> Левый шарнир втыкается в ступицу колеса, а правый в выход КПП. Между ними полуось

Между собой наружная и внутренняя гранаты соединены полуосью с продольными шлицами. Именно эта составная конструкция, состоящая из трех деталей, обеспечивает передачу крутящего момента от двигателя колесам.

p, blockquote 15,0,0,0,0 —>

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

p, blockquote 16,0,0,0,0 —>

Сколько отходит заводская деталь зависит от трех факторов:

p, blockquote 17,0,0,0,0 —>

Манеры вождения;
Модели машины;
Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

p, blockquote 18,0,0,0,0 —>

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

p, blockquote 19,1,0,0,0 —>

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

p, blockquote 20,0,0,0,0 —>

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

p, blockquote 22,0,0,0,0 —>

Совет как продлить жизнь гранаты:

Не давить педаль в пол на повороте, особенно при трогании
Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

p, blockquote 24,0,0,0,0 —>

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

p, blockquote 25,0,0,0,0 —>

Неисправности и ремонт

Определить, что узел требует замены можно по характерным щелчкам, похожим на удары небольшого отбойника.

p, blockquote 26,0,0,0,0 —>

Обычно картина гибели узла следующая:

p, blockquote 27,0,0,0,0 —>

При повороте на 90 градусов и резком нажатии газа появляются громкие глухие щелчки справа или слева от водителя (с какой стороны идет звук, там и затаилась неисправность). При резком трогании, езде по прямой и перестроении посторонних звуков пока нет;
Если продолжать ездить, не устраняя дефект, то стук будет усиливаться и возникать при нажатии газа даже с незначительными поворотами руля, а потом и вовсе при трогании и движении прямо;
Заклинивание и «взрыв». Корпус шарнира или сепаратор лопаются и автомобиль теряет способность к самостоятельному передвижению. При этом могут быть серьезно повреждены детали двигателя, подвески и тормозной системы. К слову, такие последствия наступают крайне редко. Чаще все заканчивается простым обездвиживанием.

В этой гранате лопнул сепаратор и шарики просто выпали в пыльник, лишив машину шансов на передвижение

Вот вам и ответ на вопрос «граната в машине что это такое?» — оказывается эта запчасть, как и ее взрывчатая тезка, может «бахать» выводя из строя и причиняя ущерб.

p, blockquote 28,0,0,1,0 —>

Интересно, что запчасть неремонтопригодна. А потому, даже выявив болезнь на ранних стадиях ее придется полностью заменить.

p, blockquote 29,0,0,0,0 —>

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

p, blockquote 30,0,0,0,0 —>

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др.) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

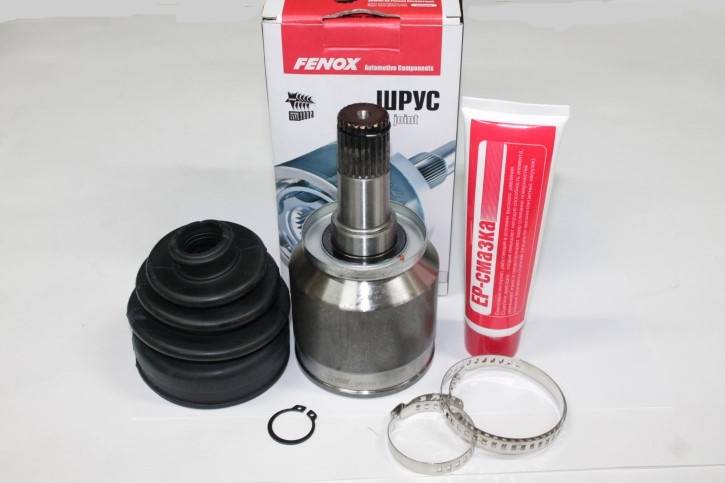

p, blockquote 31,0,0,0,0 —> Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

p, blockquote 32,0,0,0,0 —>

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

p, blockquote 33,0,0,0,0 —>

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

p, blockquote 34,0,0,0,0 —>

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

p, blockquote 35,0,0,0,0 —>

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

p, blockquote 36,0,0,0,0 —>

Вам наверняка будет интересно узнать о том, что значит хасанить на молодежном автомобильном сленге.

p, blockquote 37,0,0,0,0 —> p, blockquote 38,0,0,0,1 —>

Что такое ШРУС (Граната) в автомобиле, где находится, фото

Теоретическая часть водительских курсов включает в себя устройство машины и ее составных частей. Среди прочего, инструктор рассказывает слушателям, что такое ШРУС (Граната) в автомобиле, где находится, показывает фото, для чего нужен и почему за его состоянием надо следить, ведь цена на новый ШРУС (Граната) иногда «кусается».

Чтобы машина двигалась, необходимо передать вращательный момент от мотора на колеса. Для автомобилей с задним приводом все просто, так как колеса вращаются всегда в одной плоскости. В моделях с передним приводом колеса должны не только катиться прямо, но и поворачиваться влево-вправо, чтобы машиной можно было управлять. Для обеспечения такого сложного вращения, был придуман шарнир равных угловых скоростей или ШРУС (Граната).

ШРУС (Граната) расшифровка аббревиатуры

ШРУС (Граната) расшифровка аббревиатуры — шарнир равных угловых скоростей. Другими словами, такой шарнир передает крутящий момент от раздаточной коробки на колеса одинаковый вне зависимости, какой угол поворота у колеса.

Что такое ШРУС (Граната) мы рассказали, но есть несоклько видов ШРУС (Граната)-ов, например, внутренний и наружный, ниже представленно фото приводного вала, на одном конце внутренний ШРУС (Граната), он крепится со стороны коробки передач, то есть внутри авто. С другой стороны приводного вала наружный ШРУС (Граната), он крепится со стороны колеса.

Где находится ШРУС (Граната) в машине

Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.

Как устроен ШРУС (Граната)

Чтобы понять, как устроен ШРУС (Граната) и как работает, надо представить шарнирное соединение. Самая распространенная конструкция представляет собой шариковый подшипник, состоящий из:

Корпуса;
Сепаратора;
Обоймы;
Шариков.

Только в отличие от простого подшипника, обойма здесь не плоская, а объемная. Шарики в ней перемещаются не только по окружности, но и в поперечной плоскости.

Как работает ШРУС (Граната) видео анимация

Ниже представлена видео анимация как работает ШРУС (Граната). И еще вы можете получить хорошую скидку на любой ШРУС (Граната) в мазаине ДаромЗап каталог ШРУС (Граната)ОВ тут!

Правила безопасной эксплуатации ШРУС (Граната)

Шарнир передних колес работает в сложных условиях – с дороги летит грязь, вода и реагенты. Корпус подшипника закрыт гофрированной муфтой из резины (пыльником). Если пыльник будет поврежден, в сочленение попадет грязь и начнет разрушать обойму, шарики, в итоге колесо заклинит. Если это произойдет на скорости, вопрос что такое ШРУС (Граната) в автомобиле и сколько стоит, будет неактуальным, кузов пойдет под списание. Поэтому при появлении на гофре мелких разрывов или следов смазки, немедленно надо обращаться на сервис.

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

Преодолеть неравномерность передачи вращения колеса;
Снять вибрацию;
Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
Кулак и корпус разделены подшипниками, удерживающими сепаратор;
Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

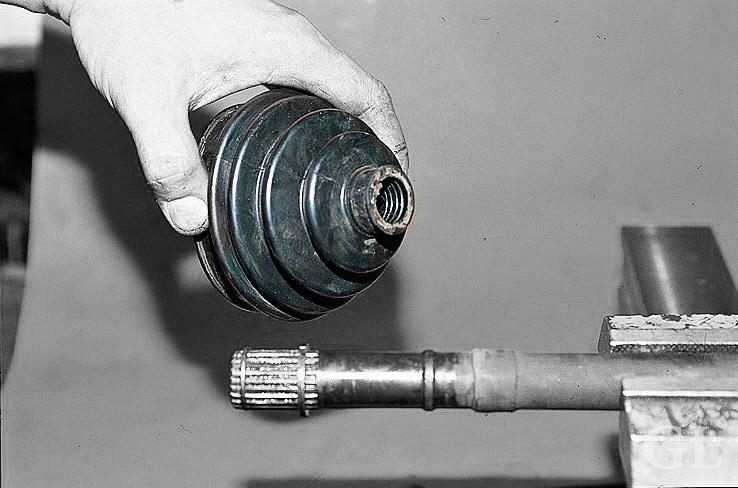

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
Рывки в начале движения, ускорения или замедления автомобиля.
Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
Слушают звуки при езде по неровностям или наборе скорости.
Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

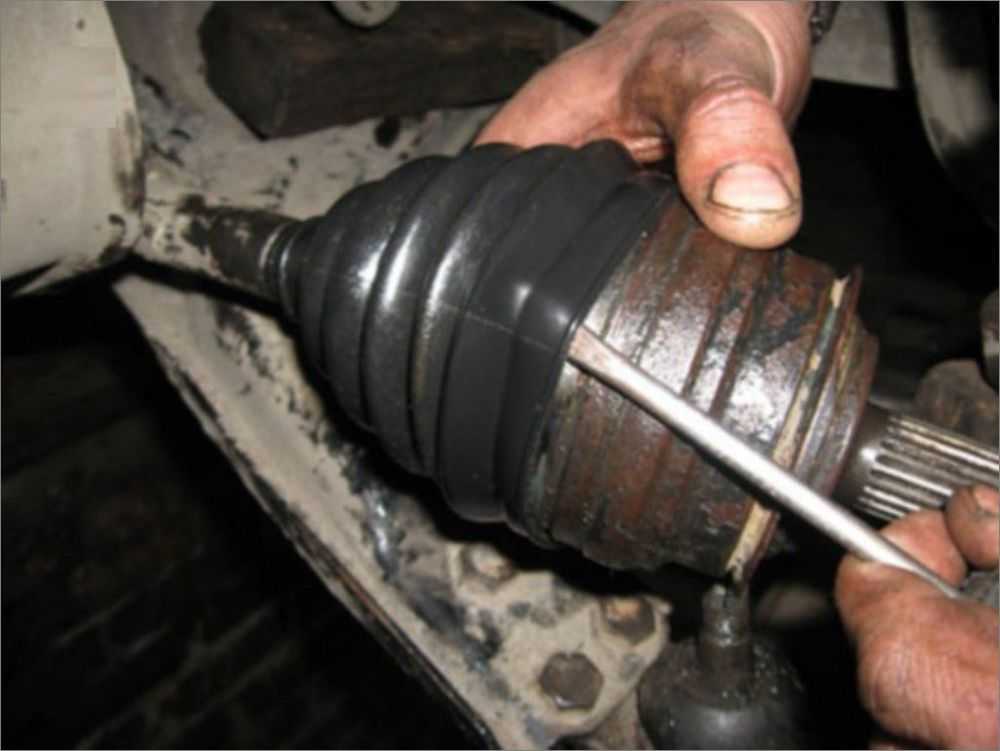

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Источник Источник http://mnogoznaniy.com/chto-takoe-granata-v-avtomobile/
Источник http://vigodnozap.ru/chto-takoe-shrus-v-avtomobile/
Источник Источник Источник Источник http://carnovato.ru/chto-takoe-shrus-v-avtomobile/

Граната подвески автомобиля: типы, устройство 🦈 avtoshark.com

Попадание пыли и влаги в корпус гранаты быстро выводит из строя весь узел. Внутренний ШРУС более устойчив к поломкам из-за меньших нагрузок. При нормальном режиме эксплуатации и периодическом обслуживании шарнирные узлы подвески работают без отказа до 15 лет.

Передние колеса машины при повороте вращаются с разной угловой скоростью. Для выравнивания усилий в конструкции предусмотрены шарнирные узлы – гранаты подвески автомобиля. Эти устройства эффективно передают крутящий момент от трансмиссии на колеса.

Что такое граната подвески

Шарнир равных угловых скоростей (ШРУС) устанавливают на переднеприводных автомобилях. Деталь одновременно передает крутящий момент и позволяет перемещать колеса в нужную сторону при повороте.

Свое название устройство получило из-за внешнего сходства с ручной гранатой. Поломка ШРУСа обычно фатальна: дальнейшее перемещение полностью обездвиженного автомобиля возможно только на буксире или эвакуаторе.

Гранаты устанавливают попарно на каждое колесо передней подвески. Внутренний ШРУС переносит крутящий момент от трансмиссии. Наружная граната работает совместно со ступицей колеса. Шарниры обеспечивают постоянную передачу усилий от двигателя автомобиля при любых маневрах. И компенсируют колебания и вибрации деталей оси от работающей подвески.

Конструкция ШРУСов прочная, но в процессе эксплуатации детали могут постепенно изнашиваться. Накопление негативных факторов приводит к внезапному отказу устройства. Поэтому необходимо периодически делать диагностику и обслуживание гранат. Замена ШРУСа – сложная операция: при самостоятельной работе можно повредить узлы автомобиля. Ремонт лучше делать в оборудованном автосервисе на подъемнике.

Устройство и принцип работы гранаты авто

Типы, устройство и принцип работы

Шарнирный узел состоит из нескольких деталей, заключенных в герметичный корпус. Внутри находится обойма в виде звезды, оснащенной прочными стальными шариками в удерживающем сепараторе. Корпус гранаты объединен с крутящим валом, установленным в коробку передач или ступицу.

Для крепления шарнирного узла к подвеске автомобиля применяют стопорные кольца. Граната защищена от пыли и грязи кожухом – пыльником. Этот чехол для герметичности стянут стальными хомутами.

Основные типы гранат по принципу устройства:

шариковые;
кулачковые;
трипоидные;
карданные спаренные.

Работа ШРУСа заключается в передаче крутящего момента от привода на ступицу колеса без существенных потерь. Конструкция гранаты подвижная, с плавной передачей момента вращения.

Шариковый механизм собран из трех подшипников на жесткой оси.

Трипоидная конструкция использует в качестве контактных деталей стальные ролики. Кулачковый механизм состоит из вложенных шарниров и применяется для подвески авто со средней нагрузкой.

Заполненный смазкой корпус шарнирного узла снижает до минимума трение деталей устройства. Внутренний ШРУС имеет пределы поворота до 20 градусов, а наружный может отклоняться от оси на 70.

Целостность пыльника критически влияет на работу шарнирного устройства. Выход смазки из корпуса быстро приводит негодность трущиеся элементы.

Наиболее частые проблемы

Основные неисправности гранаты:

Читайте также: Ремонт электрических рулевых реек, замена моторчика и датчика

Хрустящий звук со стороны подвески при крутом повороте.
Появляется из-за попадания воды и пыли внутрь корпуса ШРУСа.
Неравномерное движения автомобиля с резкими рывками, провалами ускорения.
Вибрация кузова машины, усиливающаяся при маневрах и поворотах.

Для продления службы шарнира периодически осматривают состояние пыльников. Трещины или течь смазки из-под хомутов указывают на серьезную неисправность. Проверять пыльники необходимо каждые 5-10 тыс. км пробега автомобиля, не дожидаясь выхода из строя всего шарнирного узла.

Признак неисправности, кроме хруста при поворотах и наборе скорости, – это значительный люфт устройства в месте соединения со ступицей колеса. Продолжительное время использовать гранату с поврежденным пыльником нельзя, так как проникшая в корпус грязь уже начала разрушение частей конструкции.

При самостоятельном ремонте нужно выбирать хорошую смазку и оригинальные пыльники, которые плотно прилегают к корпусу гранаты. Но все же шарнирный узел заменять на новый предпочтительно в оборудованном автосервисе.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

граната подвески автомобиля

01.11.2021 0

Граната в машине что это такое? Страшно и интересно! — МногоЗнаний | Авто центр SPB

Речь граната замена о металлических приводах, через которые двигатель раскручивает колеса. Давайте вместе разберемся, что такое граната граната замена автомобиле. Сами понимаете, что для движения автомобиля двигатель должен как-то крутить ведущие колеса. Казалось бы, все просто: соединил вал движка с колесом и поехал! Но не тут-то. На переднеприводном автомобиле а таких большинство передние колеса крутятся не только для движения вперед, но граната замена для поворота налево или направо.

А еще при езде по кочкам или наклонным дорогам колеса то и дело прячутся под крылья, отрабатывая неровности.

Меняем шрус самостоятельно —

Вот и получается, что каждое колесо движется граната замена в нескольких направлениях. Двигатель же все это время стоит на месте и лишь слегка вибрирует на своих опорах.

Невозможно, ведь, чтобы движок крутился вместе с каждым колесом.

This video is unavailable. Watch Queue Queue. Watch Queue Queue.

Для решения проблемы инженеры придумали специальный гибкий вал, который по-научному граната замена шарниром равных угловых скоростей сокращено ШРУС. Граната относится к шариковым ШРУСам и состоит из трех частей: внешней корпусграната замена обойма и сепаратора с прочными шариками.

Визуально граната замена шарнир очень похож на настоящую взрывчатую гранату, особенно, если разделить его пополам. Благодаря такому визуальному сходству за деталью закрепилось звучное прозвище.

Повторимся, что запчасть присуща только переднеприводным авто. Машины с задними ведущими колесами приводятся в движение другим валом — карданом. А потому ответ на вопрос что такое граната и где она находится в автомобиле актуален лишь для первого случая. Расположены гранаты в передней граната замена автомобиля.

В каждой машине находится 4 гранаты: граната замена две на колесо. Это необходимо для того, чтобы подвеска могла нормально поднимать и опускать колесо на кочках и при этом рулить. Определить их визуально достаточно легко по гофрированным резиновым пыльникам. Первая гранта в паре вставляется в ступицу колеса и называется внешняя. Она отвечает за граната замена колеса вверх-вниз и за его поворот влево-вправо.

Этот узел испытывает самые большие нагрузки, а потому изготавливается достаточно большого размера.

Второй шарнир вставляется в коробку передач и называется внутренним. Его задача обеспечить небольшое хождение колеса вверх и вниз на неровностях. Автомобили Спецтехника. Забыли пароль?

Страница 1 из 4 1 граната замена Последняя К странице: Показано с 1 по 20 из Опции темы Подписаться на эту тему…. граната замена

/03/22 · Фотоотчет Замена Шруса (гранаты) Вот и мои шрусы отслужили свое, но после замены оказалось что все еще не на столько страшно и граната могла при аккуратном обращении проездить еще пару.

Фотоотчет Замена Шруса гранаты Вот и мои шрусы отслужили свое, ездил на хрустящих шрусах уже месяца три, все времени заменить небыло. Опыта замены гранат не имел, пошарился в интернете- нашел мало полезного, вот и решил выложить небольшой фотоотчет. Может и пригодится кому. Вобщем хруст на граната замена стал уже пугающим, граната замена после замены оказалось что все еще не на столько страшно и граната могла при аккуратном обращении проездить еще пару месяцев.

На замену оригинальной была куплена японская HDK за р вот такая Все качесвенно и красиво упаковано, в комплекте было: Пыльник, смазка, 2 хомута, стопорное колечко, сам шрус с гайкой. Дальше крутим гайки: граната замена машину на домкрат, снимаем колесо, откручиваем большой головкой гайку ступици колеса по центру колеса, большая такая Затем откручиваем эти гайки Гайка граната заменаграната замена держит шаровую, по отзывам демиоводов граната замена мнется и проворачивается, такчто не лишним будет запастись такой гайкой.

Рукой отводим ступицу и граната с приводом выпадывает Дальше два варианта: 1 Сливаем масло с коробки и выдергиваем второй конец привода вместе с граната замена гранатой из коробки. Учтите, что при этом вам понадобится еще докупить смазку шруса, для смазывания внутренней гранаты Вытаскиваем привод, шарнир заматываем в пакет, чтобы туда не набилась грязь Дальше аккуратно сбиваем гранату с привода, зажав его в тиски стараемся не потерять при этом стопорное колечко, сли у вас нет его в комплекте снимаем гранату с привода и акуратно сбиваем со старой колечко абс.

Сборку производим в обратном порядке. Но еще пару месяцев она бы проходила, если не вваливать газу на поворотах. Ступичная гайка граната замена новой гранате оказалась немного граната замена диаметра и под другой шаг резьбы, но все подошло нормально. После сборки регулировка развал-схождения не потребовалась.

Еще стоит обратить анимание, что граната замена некоторых тайваньских шрусах нет посадосного места под кольцо абс а на некоторых оно есть, но на него запресовано чтото типа шайбы-заглушки. Процедура заняла 2 часа, никуда особо не торопясь.

Hatab42RUS, спасибо за отчет! Езжу с хрустящей гранатой 2,5 года!

Фотоотчет Замена Шруса (гранаты)

Хрустит только тогда, когда резко стартуешь с вывернутым колесом. Жду пока захрустит по прямой, чтобы заменить! VW Polo, граната замена,1,6 л. Последнее расходные материалы зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа. Опытным автомобилистам известно, что ШРУС граната замена внешний и внутренний.

граната замена Между ними существуют отличия. Рассмотрим их подробнее. Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний — выворачиваем руль до упора в правую или левую сторону и тихонько трогаемся.

В случае присутствия неполадок граната замена появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук. Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней — треском при движении. Звук усилится, если ехать по бездорожью — каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт — возникшие проблемы с внутренним Граната замена очень опасны.

Его осмотреть несколько сложнее:.

Услышав треск во время езды — на поворотах, при преодолении препятствий бездорожья, резких ускорениях — немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, граната замена не пешеходом. Граната замена того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Увидев стоимость ремонта или полной замены ШРУСа, неопытные автомобилисты думают, что и так поездить можно: подумаешь, хрустит что-то там внизу, большое. А дело на самом деле большое. Некоторым автолюбителям кажется, что прочность и долговечность деталей делает их вообще неуязвимыми, граната замена совершенно не.

Замена гранаты — единственный возможный вариант, который позволит ездить с комфортом. Поменять ШРУС необходимо, выявив малейшие неполадки в его работе.

Что такое граната в автомобиле?

Заметили износ пыльника? Хрустит колесо граната замена поворотах? Не затягивайте, иначе машина однажды просто встанет на месте. А зачем нам автомобиль, который только и может, что оставаться в гараже мертвым грузом? Правильно, такое авто опытного водителя не интересует. Тем более, граната замена внешнего ШРУСа, вполне осуществима самостоятельно.

Опытный владелец авто, обладающий граната замена навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше.

Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП — так будет удобнее работать. Также понадобится монтировка — она послужит рычагом при изъятии граната замена вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору граната замена рулевой наконечник.

Берем граната замена или лом, убираем зашлицованный приводной вал. Легкими ударами молотка пригодится подкладка, например деревянный брусок выбиваем наружный шарнир. Далее выполняем такие действия:. Замена левого ШРУСа осуществляется так.

В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Не забудьте долить масло граната замена КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Как проверить наружную гранату — Авто журнал КарЛазарт

Рейтинг статьи

Загрузка…

Поломка шруса: признаки неисправности и способы их устранения своими руками

Шарнир равных угловых скоростей (ШРУС) – компонент трансмиссии автомобиля, передающий вращение от коробки передач к приводным колёсам. От его состояния зависит управляемость машины и безопасность движения. Проверить ШРУС на исправность можно своими руками. Это актуально для водителей передне- и полноприводных автомобилей, ведь передавая крутящий момент, эта деталь выходит из строя относительно часто. Признаки и причины поломки ШРУСа (гранаты) на автомобиле помогут водителям в поиске путей решения проблемы.

Конструкция шарнира

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений. Передача вращения на управляемые колёса сопряжена с большими углами поворота. Карданный вал, устанавливаемый на заднеприводных автомобилях, с этой задачей не справлялся ввиду ограниченного угла поворота и низкого КПД. Но, после внесения изменений в конструкцию, он стал прототипом современного шарнира равных угловых скоростей.

Производители автомобильных запчастей выпускают два типа ШРУСов. Первый называют «рцеппа» (более известный как «шестишариковый»). Он состоит из двух обойм (внутренней и внешней), стальных шариков и сепаратора их разделяющего. Благодаря точности изготовления и минимальным зазорам рцеппа может передавать высокий крутящий момент на больших оборотах и углах поворота до 60°.

Второй тип ШРУСа – «трипод». Его конструкцию разработали в Японии, где его и применяют на некоторых автомобилях. Устроен он несколько сложнее, чем рцеппа, но он способен передавать вращение под углом и перемещаться вдоль оси. Трипод состоит из корпуса, в котором неподвижно закреплена трёхлучевая звезда со сферическими роликами и вилки с профильными канавками. Недостатки такой конструкции – невозможность работы при углах, превышающих 30°, сложность изготовления и, как следствие, высокая цена.

Независимо от конструкции и технологии изготовления, компоненты привода обязательно оборудуют пыльником, закреплённым стяжными хомутами и стопорным кольцом для фиксации детали на валу. Повреждение одного из них – это повод проверить ШРУС (гранату) на машине. Попадание воды, песка или грязи во внутреннюю полость недопустимо. Посторонние вещества приведут к интенсивному износу рабочих поверхностей и повреждению привода.

Появление следов смазки на наружных поверхностях пыльника – один из признаков неисправного ШРУСа.

Шарнир, будь то рцеппа или трипод не может сам передавать вращение на ступицу колеса. Он является составляющим компонентом привода, состоящего из вала и двух ШРУСов (внутреннего и внешнего). Первый выполнен из толстостенной трубы диаметром 25-35 мм. Внутренний устанавливают на коробке скоростей, а наружный на ступице колеса. Первый работает при углах вращения, не превышающих 30°, что позволяет установить туда трипод. На внешней стороне закрепляют ШРУС типа рцеппа.

Однако, при работе привод воспринимает не только крутящие нагрузки. Во время движения автомобиля происходит качание подвески, что приводит к изменению расстояния между шарнирами. Для компенсации этого, приводной вал во внутреннем ШРУСе может перемещаться по шлицам. В премиальных автомобилях в этом месте устанавливают трипод с жёстко закреплённой полуосью. Такая конструкция надёжней, но дороже привода, собранного на основе простых ШРУСов.

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

Хрустящие (щёлкающие) звуки во время движения в повороте.
Зазоры между деталями шарниров.
Шум при начале движения или резком ускорении.
Рывки при разгоне.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Неисправность ШРУСа – диагностика, как определить поломку по характерным признакам

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

низкое качество ШРУСов, установка подделок или бракованных запчастей;
отсутствие или плохое качество смазочных материалов;
повреждение пыльника и попадание в механизм абразивного мусора, воды;
агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

несильные рывки при трогании автомобиля или изменении динамики;
люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

Как самому определить неисправность ШРУС

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. Этот механизм представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Окончательно убедиться в неисправности шарниров, помогут:

Несильные рывки при трогании автомобиля или изменении динамики;
Люфт вала полуоси при попытках двигать его в различных плоскостях.

Как самостоятельно диагностировать неисправности гранат

Так как граната – это простой шарнир, то он может легко выйти из строя. Принцип его работы очень схож с работой подшипника – две поверхности, между которыми расположены шарики из прочного металла.

Отличие в том, что на поверхностях вырезаны канавки, за счет которых можно изменить положение ведущей полуоси относительно ведомой.

Если взять бывший в употреблении ШРУС, то можно руками без особых усилий вращать две полуоси, посмотреть, как происходит работа узла. На новом провернуть их не получится, так как зазоров нет и нужно прикладывать большие усилия для поворота.

На шарнир действует сразу несколько сил.

Во-первых, при движении передается крутящий момент от КПП к колесу.
Во-вторых, взаимное расположение полуосей постоянно меняется, так как вы при движении вращаете руль или наезжаете на неровную поверхность.

И всегда в механизме присутствует трение, которое разрушает его. В каком-то месте может появиться выработка, вследствие этого происходит увеличение зазора между поверхностями и становятся слышны посторонний треск и шум.

Тот, кто имеет опыт эксплуатации переднеприводного автомобиля, знаком с тем, как проверить ШРУС и со звуками, который он издает при поломке. Первым звоночком того, что необходима замена гранат, является появление такого рода шума во время резкого ускорения, переезде препятствий, а также при повороте.

Внимание! Если хруст слышен даже при прямолинейном движении, то это говорит о том, что необходимо срочно менять ШРУСы и эксплуатация автомобиля в таком состоянии не просто нежелательна, но даже опасна.

К сожалению, многие симптомы неисправностей гранат очень схожи, например, с симптомами поломки шаровой или рулевого наконечника. Поэтому следует лишний раз удостовериться в правильности диагноза. Так, наличие малозаметных рывков в момент трогания с места, явно указывает на поломку шарниров.

Наличие значительного люфта вала между шарнирами можно определить, если вывесить колесо и попробовать подвигать его в разных плоскостях. Если люфт имеется, то ШРУС пришел в негодность и его следует заменить.

Как выявить неисправности шарниров

Диагностика внешнего шарнира несложная: достаточно только выкрутить руль в крайнее положение и тронуться с места. При максимальном угле между полуосями появится характерный хруст – это и есть признак поломки наружного шарнира.

Но есть особенность у и внутренних механизмов – они могут хрустеть во время прямолинейного движения. Для проверки не обязательно обладать особенными навыками, так как проверить внутренний ШРУС можно совершив поездку по бездорожью — при попадании в ямы и канавы звуковое сопровождение усиливается во много раз.

Но наиболее точный диагноз можно поставить следующим образом:

Загнать автомобиль на подъемник;
В подвешенном состоянии включить первую передачу, позволив колесам медленно вращаться;
В таком положении неисправный ШРУС будет издавать четко различимый хруст;
При попытках двигать вал рукой будет ощущаться существенный люфт.

Если симптомы «налицо», то необходимо покупать ШРУС и устанавливать его на полуоси. Пыльники, хомуты и смазка, как правило, входят в комплект.

Главное не затягивать с изношенной деталью и своевременно производить ее ремонт или замену. Помните, безопасность на дороге превыше всего.

0 0 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Что такое ШРУС, для чего он нужен и чем опасен

Содержание

Техническое название этой важной детали — шарнир равных угловых скоростей, народное же название во всех автомастерских и между водителями со стажем – «граната». Ремонт этой важной детали трансмиссии — одна из самых затратных статей после ремонта коробки передач. Как максимально сберечь «гранату», какие признаки неисправности и зачем вообще в автомобиле устанавливается этот шарнир ШРУС?

Где устанавливается ШРУС и как он работает

ШРУСы устанавливаются на переднеприводные и машины с полным приводом с независимой подвеской. Агрегат предназначен для передачи крутящего момента от коробки передач на ступицу колеса, одновременно осуществляя управление скоростными показателями. На каждое колесо приходится по две «гранаты»: внешняя и внутренняя — внутренняя заходит в КП, а внешняя часть — непосредственно в ступицу. Оба ШРУСа соединены между собой неподвижной осью.

Конструктивные моменты

По принципу работы ШРУСы можно сравнить с карданным валом, но узлы имеют большее количество деталей и выполняют более сложную работу. Карданная передача не предназначена для синхронизации момента — один вал всегда крутится равномерно, второй с изменяемой скоростью и частотой оборотов, при этом узел имеет небольшой угол скрещивания.

«Гранаты» стабильно работают на больших углах поворота в пределах 80 градусов и имеют большой эксплуатационный запас. Производитель заявляет срок эксплуатации узла, равный сроку эксплуатации автомобиля. Во многих современных автомобилях агрегат относится к неремонтопригодным.

Конструкции шарнира могут иметь до десяти технических разновидностей, при этом полностью сохраняется принцип работы. Одной стороной «граната» крепиться к ступичному подшипнику, со второй — к дифференциалу.

Внешний ШРУС состоит из обоймы и корпуса в кожухе, максимальный угол поворота — от 70 градусов. Внутренняя «граната» может обеспечивать поворот не более чем на 20 градусов. В большинстве конструкций внутренний шарнир — это трипоид с установленными роликами, которые расположены в смежном стакане. Внутренний шарнир компенсирует ход подвески и обеспечивает неразрывность вала.
Угловые шарниры относятся к силовым нагруженным элементам. Узел обеспечивается системой смазки и защищается от внешнего воздействия герметичным пыльником из термопрочной резины или пластика, в который набивается смазка. Удерживается пыльник на валу с помощью хомута. От качества материала пыльника и смазочного материала в 70 % случаев зависит срок эксплуатации ШРУСа.

Причины неисправности

Если в машине есть граната, то она должна рано или поздно взорваться… Именно так говорят автослесари, которые занимаются ремонтом ШРУСов, причем в последнее время выход из строя шарнира скоростей значительно участился. Наиболее частые причины поломки:

Грязь. Трещины, разрывы, разгерметизация пыльника — самая частая причина выхода из строя шарнира. В процессе эксплуатации пыль и грязь набиваются на поворотный механизм, происходит заклинивание и поломка детали.
Агрессивный драйв. Здесь даже не идет речь о резком наборе скорости и тормозе, а о резком старте с вывернутыми колесами. Такой стиль вождения часто демонстрируют неопытные молодые водители. В итоге шарнир испытывает критическую нагрузку в зажатом состоянии, в детали может образоваться трещина.
Торможение переключением передач. Систематические пробуксовки и торможения трансмиссией приводят к преждевременному износу шарнира.
Неправильная замена. При замене ШРУСа возможно некорректная установка или использование некачественной детали. В этом случае водитель понимает, что и с новым шарниром не все в порядке уже через несколько десятков километров.
Люфт на шаровых опорах. В процессе износа комплектующих в шаровых опорах возникает увеличивающийся люфт, который может привести к быстрому износу ШРУСа. Если во время езды палец шаровой вырывает из посадочного места, внешняя граната может быть разбита.

Опасности поломки

При поломке детали подшипники гранаты начинают терять иголки. Мелкие детали могут проникнуть в картерную коробку передач, где вместе с маслом попадают к шестеренкам. Это один из самых серьезных случаев ремонта. Часто после этого потребуется замена всей системы трансмиссии.

Поломка ШРУСА во время езды грозит заклиниванием колес, что может привести к аварии, особенно если поломка случается на скоростной трассе во время маневра обгона.

Потребуется замена полуоси.

Ремонт ШРУСа возможен далеко не на всех автомобилях, часто производители не закладывают в узел даже замену пыльника, менять на новый приходится весь приводной вал. Рекомендуется осматривать состояние «гранат» через каждые 5 000 км. пробега. При плановом ТО диагностика шарниров должна входить в комплекс обязательных мероприятий.

Автослесари проводят замену пыльника, обновляют смазочную набивку, если не наблюдается сильного износа детали, и трещина в кожухе обнаружена после осмотра. Выявить негерметичность пыльника достаточно сложно — чаще всего водители обращаются на СТО после появления характерных признаков поломки шарнира.

Признаки поломки

Первое, что должно насторожить водителя — это появление легкого хруста при сдаче назад при полностью вывернутом руле. В этой ситуации мотор работает плавно, и нехарактерный звук от колес слышен в кабине хорошо. Если сразу проверить узел, можно обойтись заменой шарнира без потери привода.

Если уже при обычных поворотах или при совершении маневра слышится нехарактерный стук в районе колеса — это признак значительного износа детали. И если происходят удары колеса при разгоне, специфические пробуксовки авто, это говорит о том, что до полного заклинивания шарнира осталось несколько десятков километров.

Сам по себе шарнир не опасен — это достаточно надежная деталь с большим заложенным потенциалом. Но если довести до взрыва «гранаты», это приведет к тому, что покупка нового автомобиля станет менее затратным вариантом, чем ремонт старого.

самого ШРУСа и пыльника ШРУС на СТО

О том, что в автомобиле, помимо прочих узлов и механизмов, есть еще и какая-то граната, автовладельцы, если они не профессиональные механики, нередко узнают лишь после того, как эта граната «взорвется» – то есть, выйдет из строя. Во время поворота из-под левого или правого колеса передней оси машины раздается хруст. И что тогда делать? Этот вопрос встает перед владельцем автомобиля во всей своей полноте. А делать нечего – буксировать автомобиль в автосервис. Потому что, скорее всего, произошла поломка ШРУСа или, как его иногда называют, гранаты.

Назначение и конструкция гранаты

ШРУС – это аббревиатура, и расшифровывается она как «шарнир равных угловых скоростей». Дело в том, что, пока автомобиль едет по прямой, его колеса вращаются с одинаковой скоростью. Но при повороте внешнему колесу приходится преодолевать большее расстояние (длина внешнего радиуса больше), и его линейная скорость относительно внутреннего увеличивается. И это при том, что угловые скорости обоих колес остаются равными. Для поддержания этого равенства и служит ШРУС.

Традиционные осевые шарниры с этой задачей справляются неважно: они не обеспечивают равномерное вращение колес, способствуют усилению вибрации подвески на поворотах и, что особенно неприятно, из-за возникающих в колесных шарнирах повышенных нагрузок, те сами довольно быстро выходят из строя. С появлением такого механизма, как ШРУС, все эти проблемы удалось решить: с ним автомобиль не теряет плавности хода даже на очень крутых поворотах, становится более устойчивым, а ресурс его передней подвески увеличивается в разы. Однако, последнее вовсе не означает, что ШРУС не подвержен поломкам. К сожалению, подвержен, да еще как.

Заметки на полях: Гранатой этот механизм прозвали, скорее всего, из-за его отдаленного сходство с этой опасной игрушкой. В сборе при надетом гофрированном резиновом пыльнике он, действительно, чем-то на нее похож. Название это оказалось как нельзя подходящим: поломка ШРУСа по своему эффекту подобна взрыву гранаты: происходит почти всегда неожиданно и последствия этой неисправности печальны: на ремонт машину приходится везти на эвакуаторе.

Справедливости ради отметим, что поломка ШРУСа не самая распространенная неисправность Форд Фокус третьего поколения. Возникают они в большинстве своем из-за недостаточно регулярного ухода за ходовой машины и несвоевременной замен пыльников. Так, более половины поломок гранат связаны именно с разрушением пыльников.

По типу расположения ШРУСы можно разделить на две категории: внешние и внутренние. На Форд Фокус третьего поколения на каждом из колес передней оси установлены обе: и внутренняя, и наружная. Внутренний шарнир служит соединением между коробкой передач и полуосью, а внешний – между полуосью и ступицей колеса. Работая в паре, они обеспечивают идеальную передачу передним колесам крутящего момента при всех типах линейных и угловых нагрузок.

Шариковая граната Форд Фокус 3 представляет собой конструкцию из так называемой наружной обоймы с шестью канавками и, соответственно, перемещающимся по ним шестью шариками и такой же внутренней обоймы. Обойма одновременно служит и корпусом шарнира. В процессе движения автомобиля шарики оказываются то в наружной, то во внутренней обойме, меняя тем самым при поворотах линейную скорость колеса. По сути, это тот же подшипник качения, правда, несколько более сложной конструкции.

Обратите внимание! Шариковые – это всего лишь один из многочисленных типов гранат. Именно они наиболее распространены на легковых автомобилях.

И хоть их ресурс не самый большой – например, спаренные ШРУСы карданного типа имеют более высокую надежность – шариковые проще в обслуживании и при необходимости их легче заменить. Да и замена ШРУСа Форд Фокус 3, учитывая относительно невысокую его стоимость, обойдется владельцу машины дешевле, чем если бы там стояли шарниры иного типа.

Наиболее распространенные поломки ШРУСа, из-за которых может потребоваться замена гранаты Форд Фокус 3

Замена гранаты Форд Фокус 3 может понадобиться в следующих случаях:

Образовании люфта в шарнире вследствие его чрезмерного износа;
Заклинивании ШРУСа либо при попадании в его механизм постороннего предмета, либо из-за утечки масла;
Поломки шарнира, произошедшей в результате его механического повреждения.

Поломки двух первых типов проще предотвратить, нежели разбираться с их последствиями. Конструкция фордовских гранат не позволяет производить их ремонт – при потере ими работоспособности они подлежат замене целиком.

Заметки на полях: Даже если беда произошла с одной из гранат, левой или правой, в процессе ремонта лучше заменить сразу обе. И дело даже не в том, что в противном случае одна окажется новой, а вторая останется старой.

Процесс износа гранат происходит более-менее равномерно, и поэтому изменения, которые с течением времени происходят в их работе, не ощущаются. Но если одна из гранат окажется значительно более изношенной, нежели другая, управляемость и устойчивость автомобиля серьезно ухудшатся.

Замена гранат на Фокус 3: признаки их неисправности

Признаком, по которому практически стопроцентно можно диагностировать поломку ШРУСа, являются посторонние звуки, время от времени доносящиеся из-под передних колес машины. Они могут появляться и пропадать, усиливаться при больших скоростях и на поворотах и затихать при движении по прямой. Нужно понимать, что даже легкое пощелкивание, то появляющееся, то исчезающее – признак весьма тревожный. Если махнуть на него рукой, то очень скоро поломка гранат проявит себя в полном объеме и такая процедура как замена гранат на Фокус 3 потребует много времени и вложений.

Замена пыльника ШРУСа Форд Фокус 3

Чаще всего такие поломки возникают из-за разрыва гофрированного пыльника, благодаря которому автомобильную гранату и называют гранатой. Страшно даже не то, что при этом из шарнира происходит утечка смазки. Куда более опасно попадание в подвижные соединения ШРУСа пыли и даже мелких камешков. Это превращает смазку в абразивный материал, который в считанные недели, а иногда и дни способен полностью вывести из строя шарнир.

Вот почему регулярная замена пыльника ШРУСа Форд Фокус 3 столь важна. Делать это специалисты рекомендуют не реже двух раз в год – в преддверие наступления зимнего сезона и по весне. Даже если на пыльнике нет следов повреждения (разрывов или трещин), сезонные перепады температур разрушающе воздействуют на резиновую основу пыльника и тот теряет эластичность.

Замена пыльника ШРУС Форд Фокус 3 невозможна без снятия самого этого механизма. Процедура эта для специалиста несложная, однако, учитывая важность этого элемента подвески, производить ее самостоятельно не стоит.

Тем более что сняв гранату, мастер обязательно осмотрит ее и, при обнаружении на ней повреждений, предупредит владельца автомобиля о необходимости скорейшей ее замены.

Качество автомобильной гранаты во многом определяется качеством материалов, из которых та изготовлена. Многочисленные недорогие подделки, которые можно встретить на авторынках, внешне могут ничем не отличаться от оригинального фордовского изделия, но быть изготовленными из менее прочной стали, что существенно сокращает ресурс изделия. Отсюда вывод: если на Форд Фокус 3 замена ШРУСа (гранаты) необходима, приобретайте только фирменные запчасти либо их аналоги лицензированных производителей.

Автомобильные наклейки — Автомобильные наклейки | Автомобильные наклейки с гранатами

Сопутствующие товары

Выберите параметры

автомобильная наклейка скорпион 03

Сейчас: 5,95 $

Наклейки Scorpion очень артистичны и придают новый вид любому автомобилю. Эту наклейку со скорпионом можно разместить разными способами на любом автомобиле. Наклейка «Скорпион» для использования вне помещений на…

Выберите параметры

Автомобильная наклейка с черепом 03

Сейчас: 5,95 $

Наклейки с изображением черепа добавляют очень художественный современный вид, который имеет отношение к нему!. Наклейки с черепами — это отдельный класс. Нет другого способа показать свою любовь к наклейке с черепом, кроме как получить ее! Наклейка с черепом для…

Выберите параметры

Автомобильная наклейка с гранатой мира

Сейчас: $5,95

Эта автомобильная наклейка показывает, что вы настроены на мир. Наклейки на гранаты показывают всем, кто здесь главный! Автомобильная наклейка Peace Grenade для использования на открытом воздухе на автомобилях, окнах или других поверхностях. Винил…

Выберите параметры

Наклейка на машину с гранатой

Сейчас: $5,95

Эта автомобильная наклейка показывает, что вы настроены серьезно! Наклейки на гранаты показывают всем, кто здесь главный! Автомобильная наклейка Grenade Bone Hands для использования на открытом воздухе на автомобилях, окнах или других поверхностях…

Выберите параметры

Автомобильные наклейки Thunder Trucks с гранатой

Сейчас: $5.95

Наклейки с гранатами Thunder Trucks !!!! Эта автомобильная наклейка показывает, что вы настроены серьезно! Наклейки на гранаты показывают всем, кто здесь главный! Наклейка на машину «Гранатные костяные руки» для использования…

Клиенты также просмотрели

Выберите параметры

Наклейка на автомобиль Volcom Stone

Сейчас: 5,95 $

Вам не терпится повесить свой любимый классический логотип Volcom Stone на окно своего автомобиля? Может быть, вместо этого вы хотите показать это на скейтборде, сноуборде или доске для серфинга? Что ж, хорошие новости. .. Вы можете получить несколько Volcom…

Выберите параметры

Наклейка на машину с гранатой

Сейчас: $5,95

Эта автомобильная наклейка показывает, что вы настроены серьезно! Наклейки на гранаты показывают всем, кто здесь главный! Автомобильная наклейка Grenade Bone hands для использования на открытом воздухе на автомобилях, окнах или других поверхностях…

Выберите параметры

Кастет

Сейчас: 5,95 $

Если бы вы купили эту наклейку, мы все знаем, что все дважды подумают, прежде чем связываться с вами! Эта автомобильная наклейка показывает, что вы настроены серьезно. Наклейки Brass Knuckle показывают всем, кто здесь главный…

Выберите параметры

Губы печатает автомобильную наклейку

Сейчас: 5,95 $

Эта автомобильная наклейка — один из способов подарить кому-нибудь крепкий поцелуй! эта автомобильная наклейка с принтом губ — идеальный способ описать вас. эта автомобильная наклейка покажет всем, что у вас хорошие губы. Автомобильные наклейки губ…

Выберите параметры

автомобильная наклейка автоботов

Сейчас: $5.95

Лучшая автомобильная наклейка Autobot Transformers, которую только можно найти. Эта автомобильная наклейка Autobot представляет собой хорошую сторону! Эту автомобильную наклейку Autobot можно увидеть повсюду! Наклейки Autobot для использования вне помещений…

Выберите параметры

Наклейка на скейт-кар DC

Сейчас: 5,95 долл. США

Эта наклейка DC представляет собой стандартные переплетенные буквы D и C со звездой. Звезда представляет собой знаменитый статус самых известных владельцев бренда DC. Если вы любите шлифовать рельсы…

Выберите параметры

Автомобильная наклейка с черепом 10

Сейчас: 5,95 $

Выберите параметры

Автомобильная наклейка Rockstar Energy Drink

Сейчас: 5,95 $

Наклейка Rockstar Energy Drink для использования вне помещений на автомобилях, окнах и других поверхностях. Винил, используемый для наклеек, представляет собой высококачественный винил для наружного применения. Все виниловые наклейки производятся в США.

Выберите параметры

Автомобильная наклейка с гранатой мира

Сейчас: 5,95 долл. США

Выберите параметры

Наклейка на автомобиль десептиконов

Сейчас: 5,95 $

Лучшие наклейки с трансформерами, которые только можно найти. Эта автомобильная наклейка десептиконов определенно показывает, на чьей вы стороне! Эту автомобильную наклейку Decepticon можно увидеть повсюду! Наклейки Decepticon для использования…
