Дифференциал в автомобиле это: что это, значение, принцип работы

Дифференциал на автомобиле — ПРАВИЛЬНОЕ СТРОЕНИЕ МАШИН

Всем механикам с юности памятна картинка со схемой движения автомобиля по кривой, когда его внешние колеса проходят больший путь, чем внутренние. С ее помощью во многих учебниках для водителей разъясняются назначение и принцип действия дифференциала. Часто все сводится к тому, что дифференциал позволяет ведущим колесам вращаться с различными скоростями и, таким образом, обеспечивает нормальное движение автомобиля на поворотах.

Такие разъяснения не то чтобы совсем неправильны, но слишком упрощены и сути работы дифференциала не раскрывают.  Конечно, в серьезных книгах все изложено правильно. Там сказано, что назначение межколесного дифференциала на автомобиле состоит в распределении крутящего момента строго поровну между ведущими колесами одного моста, а межмостового дифференциала – в распределении крутящего момента между ведущими мостами, — поровну или в оптимальной пропорции (несимметричный дифференциал).

Эту ситуацию можно считать вполне допустимой для водительских учебников и для популярной литературы, пока объяснения просто не полны и ограничиваются фразами типа:

«Дифференциал – это механизм, у которого ведущие колеса вращаются независимо друг от дружки».

Строго говоря, вращаются они «зависимо», ну да ладно, — что-то похожее на правду сказано, а об остальном ни слова, чтобы не забивать голову людям без специальной подготовки.



Хуже, когда авторы, тиражируют свое неправильное понимание сути работы механизма, как это сделано, например, в книге:

Зеленин С.Ф., Молоков В.А. Учебник по устройству автомобиля, М., «Русьавтокнига», 2000 г., 80 с. Тираж 15000 экз.

Цитата из этой книги:



«Дифференциал предназначен для распределения крутящего момента между полуосями ведущих колес при повороте автомобиля и при движении по неровностям дороги. Дифференциал позволяет колесам вращаться с разной угловой скоростью и проходить неодинаковый путь без проскальзывания относительно покрытия дороги.

Иными словами 100% крутящего момента, который приходит на дифференциал, могут распределяться между ведущими колесами как 50 х 50, так и в другой пропорции (например, 60 х 40). К сожалению, пропорция может быть и 100 х 0. Это означает, что одно из колес стоит на месте (в яме), а другое в это время буксует (по сырой земле, глине, снегу).

Что поделаешь! Ничто не бывает абсолютно правильным и идеальным, зато данная конструкция позволяет автомобилю поворачивать без заноса, а водителю не менять каждый день напрочь изношенные шины.

Рис. 38 Главная передача с дифференциалом

1 — полуоси; 2 — ведомая шестерня; 3 — ведущая шестерня; 4 — шестерни полуосей; 5 — шестерни-сателиты



Это уже не упрощение, а просто введение в заблуждение читателей. Здесь, кроме второго предложения и иллюстрации, все неправда (в первом предложении нужно вставить слово «поровну», а точку поставить после слова «колес» и т.д.).

Только однажды в учебнике для профтехобразования мне довелось встретить правильное и при этом простое и наглядное разъяснение сути работы дифференциала. Было это давно и помню только, что это был учебник для водителей зерновых комбайнов.

Там читателю предлагалось вообразить, что две полуосевые конические шестерни «развернуты» в две зубчатые рейки, эти рейки лежат на воображаемом столе, а между ними помещен сателлит  в виде прямозубой шестерни. Выглядит это примерно так:

Объяснение сути работы дифференциала основано на его конструкции и на третьем законе Ньютона, который гласит: сила действия равна по модулю и противоположна по направлению силе противодействия. На следующем рисунке показано силовое взаимодействие сателлита с рейками, когда движущая сила Д приложена к оси сателлита и этот сателлит толкает обе рейки по столу, причем силы сопротивления движению левой и правой реек С

лев  и С_прав одинаковы (силы трения реек о поверхность воображаемого стола) и каждая из них равна половине общей силы сопротивления С. Силы со стороны сателлита передаются на рейки в точках зацепления зубьев сателлита с зубьями реек. Благодаря равенству сил сопротивления движению С_лев  и С_прав, равны между собой и движущие силы на зубьях сателлита, каждая из которых равна половине движущей силы Д. Поскольку равные силы приложены к двум зубьям сателлита, находящимся на равных расстояниях от его оси, сателлит находится в равновесии и не вращается. Поэтому все три детали движутся прямолинейно в одну сторону и с равными скоростями, а именно с той скоростью, с какой движется ось сателлита и которая задана двигателем.

Эта ситуация соответствует установившемуся движению автомобиля по дороге с хорошим сцеплением с дорогой.

Теперь представим, что при своем движении по столу, левая рейка «наехала» на пятно масла. При этом сила сопротивления ее движению (сила трения о стол) уменьшилась, а сила сопротивления движению правой рейки осталась прежней. На какой-то момент равновесие сил на зубьях сателлита нарушается: нагрузка на левый его зуб  становится меньше нагрузки, действующей на его правый зуб. Иначе говоря, сателлиту стало легче толкать левую рейку, чем правую. Поэтому он начинает вращаться по часовой стрелке, как это показано на следующем рисунке.

Благодаря вращению сателлита движение правой рейки замедляется, а левая рейка наоборот ускоряется. Затем правая рейка полностью останавливается, а сателлит продолжает вращаться. Его ось продолжает двигаться с той же скоростью, что и прежде, так как эта скорость задана двигателем. Но поскольку правая рейка стоит, вращающийся сателлит обкатывается по ней. В момент, показанный на рисунке правый зуб сателлита стоит на месте, так как «упирается» в зуб неподвижной рейки. Но противоположный, левый зуб сателлита движется в два раза быстрее, чем ось самого сателлита. Все это соответствует ситуации, когда одно из ведущих колес медленно движущегося автомобиля наезжает, например, на обширное пятно льда, а второе остается на сухом покрытии с хорошим сцеплением. То есть машина останавливается и колесо, находящееся на льду, буксует, вращаясь в два раза быстрее, чем прежде, когда оба колеса катились с одинаковой скоростью.

Строго говоря, о нарушении равновесия сил на зубьях сателлита выше сказано некорректно и  только потому, что, как мне кажется, так проще понять происходящее. На самом деле равновесие сил сохраняется всегда, только для его рассмотрения нужно еще учитывать силы, вызывающие ускорение левой рейки и замедление правой. Эти не рассматриваемые нами силы, исчезают с момента полной остановки правой рейки. В этот же момент удвоенная скорость движения левой рейки становится постоянной. И тогда ситуация полностью соответствует следующему рисунку.

Здесь равновесие сил восстановилось, точнее, — исчезли динамические силовые составляющие (те, что вызывали ускорение одной рейки и замедление другой). Правая рейка стоит, сателлит вращается, а левая рейка движется равномерно с удвоенной скоростью. Очень важно отметить что, равновесие сил перешло на новый уровень. Теперь равные силы на левом и правом зубьях сателлита  стали существенно меньше прежних. В силу третьего закона Ньютона эти силы не могут превысить движущую силу, которую можно приложить к рейке, находящейся на пятне масла, или к колесу, находящемуся на пятне льда.

Иными словами, если одно колесо стоит на сухой дороге, а противоположное буксует на льду или в грязи, это вовсе не означает, что 100% крутящего момента передается от двигателя на буксующее колесо, как сказано в упомянутой выше книге. Этот момент всегда и во всех условиях делится дифференциалом поровну между колесами, но он не может быть больше, чем позволяет сцепление одного из колес с дорогой, причем  именно того колеса, у которого это сцепление меньше.

Только если в этих условиях заблокировать дифференциал, то есть выключить его из работы, тем или иным способом жестко соединив между собой полуоси, можно передать на колесо, стоящее на сухой дороге, подавляющую часть крутящего момента, который может развить двигатель. При этом буксование прекратится, оба колеса будут вращаться с одинаковой скоростью, но подавляющую часть суммарной силы тяги будет обеспечивать только одно из этих колес.

Мне кажется, что с помощью модели с зубчатыми рейками можно наглядно объяснить и все прочие режимы работы межколесного дифференциала. Например, ситуацию, иногда возникающую при торможении двигателем. Представим, что автомобиль движется под уклон на сухой дороге с пятнами льда. Водитель тормозит двигателем.  В этом случае движущая сила, это сила инерции массы машины. А сила сопротивления движению, это сила, приложенная к осям сателлитов дифференциала со стороны двигателя. Одно из колес наезжает на пятно льда. Сила сцепления этого колеса с дорогой резко уменьшается, и оно начинает вращаться в обратную сторону. Здесь происходит то же самое, что произойдет с рейками если ось сателлита сделать неподвижной, но оставить ему свободу вращения вокруг этой оси, то есть имитировать ситуацию, когда ось сателлита тормозится или удерживается двигателем. Если теперь двинуть вперед одну из зубчатых реек, то сателлит начнет вращаться и заставит вторую рейку двигаться назад. Здесь рейка, движимая вперед, соответствует колесу на сухой дороге, а рейка, движущаяся назад, — колесу, находящемуся на льду и вращающемуся в обратную сторону. На мой взгляд, вращение буксующего колеса в обратную сторону очень наглядно демонстрирует «стремление» дифференциала выполнить свое предназначение и выровнять силы на двух колесах ведущего моста.

В данном случае это силы торможения. Благодаря их выравниваю исключается или сильно снижается вероятность заноса автомобиля при таком режиме торможения.



Можно рассматривать еще многие ситуации, возникающие при работе дифференциала. Но полагаю, что и сказанного достаточно, чтобы убедиться: — межколесный дифференциал всегда

делит получаемый от двигателя крутящий момент поровну между двумя колесами одного ведущего моста.



А теперь вернемся к упомянутой в самом начале картинке с автомобилем, движущемся по кривой. Если автомобиль заднеприводной, то получающие одинаковый крутящий момент два задних колеса преобразуют эти крутящие моменты в две одинаковые силы тяги (если шины колес имеют одинаковый диаметр, одинаковое давление накачки и несут одинаковые части  веса автомобиля). А две одинаковые силы тяги стремятся толкать автомобиль по прямой. Именно поэтому, водителю при прохождении поворота приходится твердо удерживать рулевое колесо.  Строго говоря, дифференциал на таком автомобиле не столько помогает, сколько мешает прохождению поворота. Зато он прямо способствует устойчивости движения по прямой (вместе с углами установки передних колес).

У переднеприводного автомобиля ситуация несколько иная. Здесь силы тяги также одинаковы на двух колесах, но они «поворачиваются» вместе с поворачиваемыми колесами. Поэтому, например, переднеприводной машине легче выйти из глубокой скользкой колеи: повернутые передние ведущие колеса активно тянут куда нужно. А у заднеприводного, задние ведущие колеса активно толкают машину вдоль колеи.

Здесь рассмотрена лишь малая часть того, что следовало бы водителям знать о работе дифференциала и на это потребовалось много слов и картинок. Так может быть правы те, кто ограничивается пресловутой картинкой с разным пробегом у разных колес на повороте? Может быть. Но полагаю, что следует, если и не вдаваться в пространные разъяснения, то хотя бы просто написать, для чего действительно предназначен этот механизм. А кто захочет дойти до сути, найдет, где об этом  почитать. И уж совсем ни к чему пропагандировать собственное неверное понимание этой сути.

Д.Д.

Что такое дифференциал в автомобиле зачем. Как работает дифференциал. История создания и назначение дифференциала

Дифференциал — механизм распределения крутящего момента входного вала между двумя выходными полуосями ведущих колес или, на автомобилях повышенной проходимости,для распределения крутящего момента между передней и задней ведущими осями.
Это часть трансмиссии, которая на автомобилях классической и переднеприводной компоновки обычно выполняется в виде единого блока с главной передачей ,а на внедорожниках встраивается в раздаточную коробку Свободный дифференциал всегда делит поступающий на него крутящий момент поровну — не зависимо от того, с равными или с разными скоростями вращаются ведущие колеса (или ведущие оси).

Назначение дифференциала

При движении автомобиля по криволинейным участкам дороги — например, в поворотах — колеса ведущей оси катятся по окружностям разной длины. Внешнее (по отношению к центру поворота автомобиля) колесо проходит больший путь, чем внутреннее. Эта разница тем больше, чем круче поворот. Аналогичная проблема возникает и в движении по прямой, если используются ведущие колеса разной размерности и т.п. Если в этих ситуациях колеса соединить жесткой осью,окажется, что одно колесо вращается быстрей, чем нужно для прохождения заданной траектории,а другое медленней. Значит, оба колеса будут пробуксовывать, испытывать повышенные нагрузки, сильней нагреваться и изнашиваться. Увеличится и расход топлива. Наконец, это нарушает курсовую устойчивость автомобиля и ведет к его заносу или сносу — особенно, на скользких дорогах.
Для компенсации разницы проходимого ведущими колесами пути используется особый механизм — дифференциал. Простейший, свободный дифференциал уравнивает крутящие моменты (или тяговые силы) обоих ведущих колес, и если скорости их вращения (или линейного движения) разные, то и мощности на них пропорциональны этой разнице. Колесо, вращающееся быстрей, тратит на это несколько большую мощность, чем то, которое вращается медленней.
Таким образом дифференциал предназначен для обеспечения вращения ведущих колес с разными угловыми скоростями при постоянно передаче крутящего момента на оба колеса ведущей оси. Эта же логика присутствует и в работе межосевого дифференциала.

Устройство и принцип действия

Дифференциал классической конструкции устроен просто. Например, на заднеприводном автомобиле вращение от ведомого вала коробки передач передается через карданный вал на ведущую коническую шестерню главной передачи, которая находится в постоянном зацеплении с ведомой шестерней главной передачи. Ведомая шестерня является одновременно корпусом дифференциала, в котором перпендикулярно оси ведомой шестерни закреплена ось сателлитов — малых конических шестерен. Последние вращаются вместе с корпусом дифференциала относительно оси ведомой шестерней главной передачи. Сателлиты находятся в постоянном зацеплении с коническими шестернями левой и правой полуосей ведущих колес.
При прямолинейном движении автомобиля сателлиты относительно собственной оси не вращаются. Но каждый, подобно равноплечему рычагу, делит крутящий момент ведомой шестерни главной передачи поровну между шестернями полуосей.
Когда автомобиль движется по криволинейной траектории, внутреннее по отношению к центру описываемой автомобилем окружности колесо вращается медленней,наружное быстрей — при этом сателлиты вращаются вокруг своей оси, обегая шестерни полуосей. Но принцип деления момента поровну между колесами — сохраняется. Мощность же, подаваемая на колеса, перераспределяется,- ведь она равна произведению крутящего момента на угловую скорость колеса. Если радиус поворота настолько мал, что внутреннее колесо останавливается, тогда внешнее вращается с вдвое большей скоростью, чем при движении автомобиля по прямолинейной траектории. Итак, дифференциал не меняет крутящий момент, но перераспределяет между колесами мощность. Последняя всегда больше на том колесе, которое вращается быстрее.

Применение дифференциалов

В автомобилях с одной ведущей осью устанавливается один дифференциал, объединенный с главной передачей. В автомобилях с двумя и более ведущими осями дифференциалы устанавливаются в каждую ведущую ось (например, в трехосном грузовике или автобусе с двумя задними ведущими осями дифференциалы установлены в среднюю и заднюю оси). В автомобилях с подключаемым полным приводом дифференциалы устанавливаются в каждую ведущую ось (у двухосного полноприводного джипа с подключаемым передним ведущим мостом два дифференциала — по одному в каждой ведущей оси), но эксплуатация этих машин с постоянно подключенной передней осью не рекомендуется по причине повышенного износа главных передач и колес из-за неравномерно распределяемой мощности между осями. В свою очередь в автомобилях повышенной проходимости с постоянно подключенными ведущими осями применяют три дифференциала — по одному в каждой ведущей оси и один межосевой, установленный в раздаточной коробке. Межосевой дифференциал распределяет мощность между ведущими осями в зависимости от длины проходимого колесами оси пути. К примеру, передние колеса могут преодолевать возвышение, задние еще двигаться по прямой — передние колеса описывают более длинный путь, чем задние, соответственно, межосевой дифференциал обеспечивает передачу большей части мощности двигателя на переднюю ось, чем на заднюю. На многоосных транспортных средствах с несколькими ведущими осями применяют межтележечный дифференциал.
Дифференциал не применяется на транспортных средствах с одним ведущим колесом — в частности, на мотоциклах и трициклах с двумя передними управляемыми колесами. Если трицикл построен по схеме с одним передним управляемым колесом и двумя ведущими задними, то на нем применяют автомобильный ведущий мост с дифференциалом. Обычно подобные трициклы строят по индивидуальным заказам на базе популярных тяжелых моделей (пример — кастомные трициклы на базе «Харлей-Дэвидсон»).
На гоночных автомобилях на основе серийных моделей (например, на раллийных или для кольцевых гонок) дифференциал перед гонками блокируют, поскольку повороты такие машины проходят на большой скорости и с заносом. В данном случае склонность автомобиля к заносу из-за отсутствия дифференциала считается преимуществом.

Недостаток дифференциала

Главным недостатком дифференциала классической конструкции является проблема пробуксовки колеса, потерявшего контакт с поверхностью дорожного полотна. Когда одно из ведущих колес вращается в вывешенном состоянии его скорость вдвое больше, чем была бы при этих же оборотах ведомой шестерни дифференциала при нормальном движении по прямой. Зато второе колесо вообще не вращается. Причина проста. Момент сопротивления вращению вывешенного колеса ничтожен, соответственно мал и подводимый к нему крутящий момент. Значит, столь же мал крутящий момент и на противоположном колесе — оно стоит. Если же одно из колес буксует — с повышенными оборотами, но с существенным сопротивлением (например, в грязи, песке и т.п.), то такой же крутящий момент поступает и на другое, не буксующее, колесо. В результате автомобиль может двигаться с небольшой скоростью. При этом на буксующее колесо подается более высокая мощность — она тратится на нагрев шины, дороги и т.д. Эффект пробуксовки снижает проходимость автомобиля со свободным дифференциалом. Для решения этой проблемы автомобили оснащают механизмами блокировки дифференциала — ручной или автоматической — различной конструкции.

Механизмы блокировки дифференциала

• Ручная блокировка дифференциала

Самым простым способом блокировки дифференциала является применение механизма с ручным управлением. Этот вид блокировки применяется на автомобилях повышенной проходимости. Блокировка производится блокировочными муфтами, которые фиксируют сателлиты. Дифференциал отключается. К достоинствам данного типа блокировки можно отнести простоту и надежность конструкции, к недостаткам — необходимость точно оценивать дорожную обстановку и отключать блокировку дифференциала при движении по качественным дорогам во избежание поломок главной передачи и ведущего моста в целом.

• Блокировка дифференциала с электронным управлением

На современных полноприводных легковых автомобилях повышенной проходимости с развитым компьютерным управлением работой агрегатов и механизмов устанавливают антипробуксовочную систему с электронным управлением. Как только бортовой компьютер автомобиля (или электронный блок антипробуксовочной системы) получает от датчика вращения сигнал о том, что одно колесо оси вращается значительно быстрей второго, свободное колесо притормаживается рабочим тормозом — благодаря свободному дифференциалу мощность передается на колесо, которое не утратило контакта с дорожным покрытием. Эта система требует наличия системы раздельного привода тормозов всех четырех колес и точной отладки датчиков.
Антипробуксовочные системы позволяют достаточно тонко регулировать распределение мощности в зависимости от состояния дорожного покрытия и избежать потерь мощности двигателя при срабатывании дифференциала. С другой стороны, управляющая система из датчиков и исполнительных приводов тормозов (на соленоидах) обладает инерционностью, поэтому работает с некоторым запозданием, что приходится учитывать водителю.
На гоночных автомобилях иногда применяются фрикционные дифференциалы с тормозными ленточными механизмами, управляемыми электроникой.

• Автоматическая блокировка с применением фрикционной муфты

На спортивные автомобили, выпускаемые малыми сериями или по заказу, иногда устанавливают фрикционные самоблокирующиеся дифференциалы. На серийных машинах эти дифференциалы редкость, поскольку они требуют особого обслуживания и подвержены интенсивному износу.
Фрикционные муфты устанавливаются между полуосевыми шестернями и корпусом дифференциала. При прямолинейном движении автомобиля полуоси вращаются с одинаковой угловой скоростью — сила трения во фрикционных муфтах равна нулю, дифференциал распределяет мощность между колесами ведущей оси поровну. Как только одна из полуосей начинает вращаться быстрей, диски фрикционной муфты сближаются, за счет возникающих сил трения муфта притормаживает вращение свободной полуоси. Этот тип дифференциала отличается невысокой эффективностью при большой разнице в угловых скоростях ведущих колес (например, на поворотах с малым радиусом закругления).

Дифференциал выполняет две функции:

• передача энергии двигателя колёсам, позволяя им вращаться с разной скоростью;
• уменьшение передаточного числа от двигателя к колёсам;

Для чего нужен дифференциал.
Когда Вы поворачиваете, колёса автомобиля вращаются с разной скоростью. Вы, можете убедиться в этом посмотрев анимацию, там же, видно, что колёса проходят разный путь, колесо, которое движется по меньшему радиусу проходит меньший путь. Это также можно видеть из формулы, которая описывает длину окружности L=2*pi*r, меньше радиус — меньше путь. Заметим также, что траектория передних и задних колёс отличается.

Для переднеприводного автомобиля ведущие колёса передние, для заднеприводного соответственно задние. Ведущие колёса соединены друг с другом таким образом, что двигатель или трансмиссия могут вращать сразу оба колёса. Другая пара колёс, назовём их ведомыми, не связаны жёстко между собой и могут вращаться независимо друг от друга. Если бы на вашем автомобиле не было дифференциала, колёса вращались бы с одинаковой скоростью и поворачивать на таком авто было бы непросто. Одному колесу пришлось бы в таком случае скользить. При качестве современных дорог и шин, чтобы сделать это придётся приложить много усилий.

Дифференциал — это устройство, которое разделяет вращающий момент двигателя, позволяя каждому колесу вращаться с разной скоростью. Дифференциал применяется во всех современных машинах и грузовиках, а также во многих полноприводных машинах. В полноприводных автомобилях дифференциал ставится на переднюю и заднюю пару колёс, так как каждая пара является ведущей. Некоторое время полноприводные системы не имели дифференциала между передними и задними колёсами.

Открытый дифференциал.
Мы начнём с самого простого типа дифференциала название которого — открытый дифференциал.
Когда машина движется прямо по дороге, оба ведущих колеса вращаются с одинаковой скоростью. Ведущая шестерня вращает ведомое зубчатое колесо, на котором закреплены сателлиты. При движении автомобиля прямо ни один из сателлитов не вращается вокруг своей оси.
Заметим что количество зубцов на ведущем валу меньше чем на зубчатом колесе. Возможно, Вы слышали такой термин, как передаточное число заднего моста. Если передаточное число равно 4 к 10, это значит что число зубцов на ведущей шестерне относится к числу зубцов на зубчатом колесе как 4 к 10.
Когда автомобиль заворачивает колёса вращаются с разной скоростью.
На анимации выше можно видеть что при повороте сателлиты начинают вращаться, позволяя колёсам двигаться с разной скоростью.

Дифференциал и сцепление с дорогой.
Открытый дифференциал всегда создает одинаковый крутящий момент на каждое колесо.
Существует два фактора, которые определяют какой крутящий момент будет приложен к колесу:

• сцепление колеса с дорогой;
• мощность двигателя;

Когда дорога сухая и сцепление колеса с дорогой хорошее, вращающий момент, который будет приложен к колесу определяет двигатель и коробка передач. Если же сцепление колеса с дорогой плохое, предположим на льду, величина крутящего момента ограничится таким числом при котором колеса не будут проскальзывать. Таким образом, даже при достаточном вращающем моменте от двигателя, необходимо обеспечить хорошее сцепление с дорогой.

На тонком льду.
При управлении машиной на льду для того, чтобы колеса при старте не пробуксовывали, нужно трогаться со второй или даже с третьей передачи. При этом передается меньший вращающий момент на колеса.
А что будет если одно ведущее колесо будет на земле, а второе на льду? Возникает проблема на машине с открытым дифференциалом.
Надо помнить, открытый дифференциал передает одинаковый крутящий момент к обоим колесам. Максимальная величина крутящего момента будет ограничиваться моментом, который можно приложить к колесу, находящемуся на льду, а этот момент очень мал и колесо, имеющее хорошее сцепление с дорогой, получит такой же момент. В итоге автомобиль будет двигаться очень медленно.
Внедорожник.
Открытый дифференциал может создать много неудобств при движении по пересеченной местности. Если даже у машины все ведущие и установлен открытый дифференциал, она все равно может застрять. Если одно из передних или задних колес оторвется от земли и будет вращаться в воздухе и двигаться будет невозможно.
Решение этой проблемы — это дифференциал повышенного трения. Дифференциал повышенного трения используют различные механизмы для обеспечения нормальной разности скоростей. Когда одно из колес скользит этот крутящий момент передается другому колесу.
Вискомуфта.
Вискомуфта часто находит применение в полноприводных автомобилях. Она обычно применяется для соединения передней и задней пары колёс, при этом если передние начинают проскальзывать крутящий момент передаётся на задние колёса и наоборот.
Вискомуфта имеет два набора пластин внутри герметичного кожуха, который заполнен жидкостью, как показано выше. Каждый набор пластин соединён с валом. При нормальных условиях оба набора пластин в жидкости вращаются с одинаковой скоростью.
Когда одна пара колёс начинает вращаться быстрее, это свидетельствует о том, что колёса проскальзывают. Набор пластин соответствующих этому колесу начинает вращаться быстрее, но за счёт свойств жидкости скорости пластин задних и передних колёс выравниваются. Прикладывается более высокий крутящий момент на колёса, которые не скользят.

К примеру, когда у автомобиля происходит пробуксовка передних колёс, вискомуфта замыкается и передаёт момент на задний мост. Когда машина поворачивает разница скоростей меньше чем когда одно колесо проскальзывает. Чем быстрее вращаются диски относительно друг друга, тем больший крутящий момент передаёт вискомуфта. Муфта не мешает на поворотах, потому что величина крутящего момента во время поворота очень мала. Передача крутящего момента не будет происходить до тех пор, пока не начнётся скольжение. Простой опыт с яйцом поможет понять как работает вискомуфта. Если поставить яйцо на кухонный стол, скорлупа и желток будут неподвижны. Теперь если раскрутить яйцо, то желток будет стараться догнать скорлупу.
Чтобы доказать что желток вращается, остановим быстро яйцо, а затем снова отпустим — яйцо будет вращаться(если, конечно, оно не вкрутую). В этом эксперименте мы используем силу трения между скорлупой и желтком. В вискомуфте усилие прикладывается между жидкостью и набором пластин аналогично яйцу.
Самоблокирующийся дифференциал.
Самоблокирующийся дифференциал состоит из тех же частей что и открытый, плюс к нему добавляется электрический, пневматический или гидравлический механизм для блокировки двух выходных шестерёнок вместе. Этот механизм обычно активируется вручную с помощью переключателя, после активации оба колеса будут вращаться с одинаковой скоростью. Если одно колесо оторвётся от земли второе будет продолжать вращаться, как будто ничего не изменилось.
Дифференциал Torsen — чисто механическое устройство и не содержит электроники или вязких жидкостей. Как только одно колесо теряет сцепление с дорогой, система связывает колёса вместе. Например, если дифференциал Torsen разработан с отношением 5: 1, это позволяет в пять раз больше нагружать колесо, которое имеет хорошее сцепление. Torsen не уравнивает крутящий момент на колёсах, а направляет его на более ”загруженную” ось.

Что такое дифференциал

Дифференциал — это устройство, распределяющее поток мощности от двигателя к другим элементам трансмиссии. В автомобиле с приводом на одну ось используется только один дифференциал, межколесный, в полноприводном их целых три — два межколесных и межосевой.

Рассмотрим для примера классический дифференциал (в отличие от блокируемых, его называют «открытым» или «свободным»). Он устанавливается в картере главной передачи и получает крутящий момент от её ведомой шестерни. В коробке дифференциала расположены конические шестерни-сателлиты. Они входят в зацепление с шестернями, закрепленными на полуосях, а те, в свою очередь, вращают ведущие колеса. При движении по ровной и прямой дороге угловые скорости колес одинаковы, и сателлиты не вращаются вокруг своей оси. Во время поворота или движения по неровностям, когда колеса правого и левого борта проходят разный путь, сателлиты начинают вращаться и перераспределять крутящий момент.

Главная передача заднего моста ВАЗ-2101: 1 – фланец карданного вала; 2 – сальник; 3 – маслоотражательное кольцо; 4 – передний подшипник ведущей шестерни; 5 – задний подшипник ведущей шестерни; 6 – регулировочное кольцо; 7 – опорное кольцо шестерни полуоси; 8 – шестерня полуоси; 9 – сателлит; 10 – палец сателлитов; 11 – ведомая шестерня главной передачи; 12 – коробка дифференциала; 13 – болт крепления стопора регулировочной гайки; 14 – стопор регулировочной гайки; 15 – подшипник коробки дифференциала; 16 – регулировочная гайка ведомой шестерни; 17 – болт крепления ведомой шестерни к фланцу коробки дифференциала; 18 – ведущая шестерня главной передачи; 19 – картер редуктора главной передачи; 20 – распорная втулка; 21 – шайба; 22 – гайка ведущей шестерни заднего моста.

Существует простая формула, отражающая связь между частотами вращения коробки дифференциала и полуосевых шестерен. Если через а1 и а2 обозначить частоты вращения полуосевых шестерен, а через а — частоту вращения коробки дифференциала, то: а = (а1+а2)/2 . Формула показывает, что если одно из колес автомобиля неподвижно, то другое колесо вращается с удвоенной частотой. Если одно из двух ведущих колес попадает на скользкую поверхность дороги (мокрый асфальт, масляные пятна, лед), сопротивление его вращению резко падает, уменьшается и сцепление с дорогой, а значит, колесо не в состоянии иметь необходимую силу тяги. Такое колесо начнет быстрее вращаться и пробуксовывать. К другому ведущему колесу, имеющему достаточное сцепление с дорогой, будет подводиться такой же крутящий момент, как и к буксующему. Имея возможность образовать большую силу тяги, второе колесо не сможет этого сделать потому, что дифференциал передаст ему только половину крутящего момента от главной передачи.

Если сопротивление движению автомобиля превысит силу тяги у небуксующего колеса, то машина не сможет двигаться. Частота вращения буксующего колеса резко возрастет, а второе колесо остановится. Возникнет буксование автомобиля. Попытка водителя повысить силу тяги на колесах за счет увеличения подачи топлива приведет только к увеличению частоты вращения одного из колес. В такой ситуации проявляется существенный недостаток обычного дифференциала, снижающего проходимость автомобиля как на скользких дорогах, так и на грунтах, оказывающих большое сопротивление качению колес (пeсок, снег, распутица).

Принудительная блокировка

На автомобилях, предназначенных для движения по бездорожью, приходится устанавливать дифференциалы специальных конструкций. Блокировки Часто применяют дифференциалы с принудительной блокировкой. В них водитель с помощью специального привода (чаще всего пневматического) останавливает на время вращение сателлитов, и колeca автомобиля начинают вращаться с одинаковой скоростью. Следует учесть, что автомобиль с заблокированным дифференциалом на извилистой дороге расходует больше топлива и у него происходит интенсивный износ шин, а значит, увеличивается цена эксплуатации автомобиля.

Как только взаимный поворот колес на общей оси с заблокированным дифференциалом будет больше, чем это допускает упругая деформация шин, произойдет буксование колес, продолжающееся до тех пор, пока какое-либо колесо на неровности не оторвется от дороги. Это говорит о том, что водитель не должен забывать выключать блокировку дифференциала после преодоления тяжелого участка. В ряде конструкций предусмотрена его автоматическая разблокировка или ограничение возможности включения блокировки по скорости.

Самоблокирующиеся дифференциалы

Для упрощения процесса управления применяются так называемые самоблокирующиеся дифференциалы. В настоящее время, в основном, используют четыре вида блокировок: дисковая (фрикционная, повышенного трения, LSD), вязкостная (вискомуфты) и винтовая (червячная). В самых современных разработках используются электронные системы контроля проскальзывания колес, основанные на применении датчиков вращения и использовании штатных тормозов (как правило, эти системы совмещаются с антиблокировочными и противопробуксовочными).

Дисковая блокировка

Существуют две наиболее характерные конструкции дифференциалов с фрикционными муфтами. В первом применяют одну, во втором — две муфты. В первом случае фрикционная дисковая муфта 1 введена между одной из полуосей и коробкой дифференциала. Бронзовые диски установлены в шлицах гильзы 2, связанной с коробкой дифференциала, стальные диски сидят на шлицах полуоси 3. Диски прижимаются друг к другу пружинами 4. Когда оба колеса испытывают одинаковое сопротивление, весь дифференциал вращается как одно целое и трение в муфте 1 отсутствует.

Вторая конструкция представляет из себя дифференциал повышенного трения с двойными фрикционными муфтами, получивший широкое распространение на американских автомобилях. В этой конструкции крестовина заменена двумя отдельными, пересекающимися под прямым углом осями 5 сателлитов 6. Оси 5 имеют возможность перемещаться одна относительно другой как в осевом, так и в угловом направлении, для чего их концы имеют скосы соответственно А и Б, которыми они опираются на коробку 9 дифференциала. Кроме того, в дифференциал введены промежуточные чашки 7, так же как и полуосевые шестерни, надетые на шлицы полуосей.

При невращающихся сателлитах усилие к полуосям передается как и в простом дифференциале. При вращении сателлитов последние будут сдвигать концевые скосы осей 5 так, что усилие на фрикционную муфту 8, передаваемое через чашку 7, будет увеличиваться для отстающей полуоси и уменьшаться для оси, вращающейся быстрее. При этом величина подтормаживающего момента не будет постоянной, как в дифференциале с одной дисковой муфтой, а будет пропорциональна моменту, передаваемому колесами.

Для нормальной работы такого дифференциала требуется использование специального трансмиссионного масла для LSD или соответствующих присадок к обычному маслу. Кроме того, со временем возникает необходимость регулировки из-за износа дисков.

Вязкостная блокировка

Принцип ее действия такой же, как у дисковой. Гидравлическая муфта состоит из большого числа дисков с липкими рабочими поверхностями. Благодаря свойствам особой вязкой жидкости на силиконовой основе отвердевать при нагреве диски передают крутящий момент в зависимости от разности частот вращения входных и выходных валов. Нагрев происходит, когда одна полуось начинает вращаться быстрее другой.

Характерной особенностью конструкции является то, что в случае длительного буксования колес блокирующая муфта с вязкой жидкостью работает вначале мягко, а затем происходит значительный рост эффективности блокировки. В затвердевшем силиконе диски получают жесткое зацепление и полуоси блокируются. Вискомуфты не требуют обслуживания и считаются весьма надежными, однако для их продолжительной работы необходимо сохранение полной герметичности устройства.

Винтовая блокировка

Принцип ее действия таков: в обычном режиме винты (или червяки, как их называют из-за характерной формы) свободно обкатываются вокруг центральной шестерни. В случае изменения момента винты проскальзывают в крайнее положение и фиксируются в эксцентричных пазах. Когда момент выравнивается, винты возвращаются в исходное положение. Момент срабатывания винтовых блокировок определяется профилем винтов. Такие дифференциалы мало подвержены износу (срок службы сопоставим со сроком коробки или классического дифференциала), а масло используется обычное трансмиссионное.

Кулачковая блокировка

Такая блокировка срабатывает при возникновении разности в скоростях вращения колес. Рассмотрим пример реализации дифференциала от компании Tractech. В корпусе дифференциала между парами корончатых шестерен установлены поворотные кулачки. В обычных условиях они не участвуют в работе, но, как только одно их колес начинает пробуксовывать (т.е., вращаться существено быстрее другого), кулачки поворачиваются и пары шестерен входят в зацепление, обеспечивая тем самым полную блокировку. Блокировка выключается, когда буксующее колесо прекратит проскальзывание. Этот тип дифференциалов также довольно долговечен и не требует специальных масел.

Особенности управления

Управление автомобилем, оборудованным самоблокирующимся межколесным дифференциалом имеет некоторые особенности. В частности, автомобиль в повороте на скользком покрытии может обладать избыточной поворачиваемостью, при слишком интенсивном разгоне на смешанном покрытии возможен увод в сторону от предполагаемой траектории и т.д. Особенно это касается разработок, предлагаемых в качестве дополнительного оборудования третьими фирмами. Однако грамотное использование свойств таких дифференциалов позволяет уверенно перемещаться в сложных дорожных условиях, и существенно повышает проходимость вне дорог.

Межосевой дифференциал и его блокировки

При отсутствии межосевого разделения мощности (межосевого дифференциала или отключающего механизма) необходимо отключить передний мост, чтобы стало возможно вращение передних и задних колес с разными угловыми скоростями. По условиям движения требуется, чтобы колеса как переднего и заднего мостов, так и колеса одного моста могли вращаться с разной частотой и проходить различные пути. Особенно характерно это для поворотов: передние колеса при повороте проходят большее расстояние, чем задние.

На изменение пути колес влияют различные факторы: скольжение шин, их углы увода, давление воздуха, нагрузка на колеса, кинематика подвески. При этом очевидно, что соотношение между путями, проходимыми колесами переднего и заднего мостов, также меняется во время движения. Это обстоятельство исключает возможность применения разных передаточных чисел в главных передачах мостов для компенсации разности проходимых путей.

Колеса разных осей автомобиля, кинематически жестко связанные одно с другим, имеют при вращении одинаковые угловые скорости. На твердой поверхности дороги при движении автомобиля с приводом на все колеса (при отсутствии межосевого дифференциала) могут возникнуть условия, при которых колеса разных осей будут стараться двигаться с различными линейными скоростями, а жесткая мехаческая связь между ними станет преградой к достижению этого. При прямолинейном движении описанное явление может быть вызвано, например, разностью радиусов качения связанных между собой колес. Качение колес в этом случае должно сопровождаться относительным перемещением точек площадки контакта шины по поверхности дороги (со скольжением или буксованием).

Подобное же возможно и при одинаковых радиусах качения, но при движении по дороге с неровной поверхностью или на повороте. Возникающее в этих условиях скольжение или 6yксовaние шин сопровождается увеличеным их износом, износом механизмов трансмиссии и непроизводительной затратой энергии двигателя на движение автомобиля. Для того чтобы колеса катились без вредных сопровождающих явлений в трансмиссии, кроме дифференциалов межколесных устанавливают дифференциалы межосевые.

Однако, в условиях внедорожного движения автомобиль может лишиться подвижности в тот момент, когда колеса одного из мостов потеряют сцепление с дорогой и начнут буксовать. В такой ситуации дифференциал обычного типа будет не в состоянии передать требуемую для движения величину крутящего момента задним колесам, опирающимся на твердый грунт. Для избежания этого на внедорожниках устанавливают межосевые дифференциалы с принудительной блокировкой. Примером подобного конструктивного решения может служить «Нива» ВА3-2121, оснащенная раздаточной коробкой с принудительно блокируемым межосевым дифференциалом.

Блокировкой пользуется водитель автомобиля для преодоления труднопроходимого участка дороги. При возвращении на шоссе межосевой дифференциал необходимо разблокировать. В современных конструкциях, кроме механического, применяются и другие приводы (пневматический, гидравлический, электрический), при этом сам процесс включения сводится к простому нажатию кнопки на панели.

Следующим шагом стало появление самоблокирующихся межосевых дифференциалов. Принципы их работы сходны с межколесными, но условия и задачи несколько другие. Так, при поворотах машины забегающим относительно корпуса дифференциала всегда будет вал, передающий момент на управляемую ось, что определяется кинематикой поворота машины с колесной формулой 4х4. Исходя из этого, при забегании приводного вала управляемого моста коэффициент блокировки желательно иметь невысоким, а при забегании (буксовании) неуправляемого моста — несколько большим. Такой дифференциал называют самоблокирующимся с несимметричными блокирующими свойствами.

В настоящее время на легковых внедорожниках широко используются межосевые дифференциалы с автоматической блокировкой с помощью гидравлической муфты с вязкой жидкостью. Они обеспечивают оптимальную силу тяги во всех условиях движения, в связи с чем отпадает необходимость в принудительной блокировке. Есть у них и другие преимущества. Этот узел предохраняет трансмиссию от перегрузки, которая может возникнуть, например, при внезапном ударе колеса.

Дифференциал, автоматически блокирующийся гидравлической муфтой с вязкой жидкостью, чутко реагирует на состояние дорожной поверхности и обеспечивает более равномерную скорость автомобиля, а также уменьшает вероятность его застревания. При торможении межосевой дифференциал такого типа предотвращает блокировку колеса одного моста относительно колеса другого, приводящую к потере устойчивости. К тому же перераспределение избыточной тормозной силы с одной пары колес на другую значительно сокращает тормозной путь и сохраняет полный контроль над машиной.

Рассмотрим, как работает автоматически блокируемый межосевой дифференциал фирмы GKN с гидравлической муфтой. Изменение момента трения в ней рассчитано так, чтобы при маневрировании на поверхности с хорошими сцепными свойствами (асфальт, бетон и т.д.) имелся малый момент трения между выходными валами. С ростом разности частот их вращения трение между звеньями муфты значительно возрастает. Блокировка с помощью муфты с вязкой жидкостью происходит точно в соответствии с распределением крутящего момента в межосевом дифференциале.

Испытания подтвердили, что распределение моментов между передними и задними колесами обеспечивает почти нейтральную поворачиваемость автомобиля. По легкости вождения и безопасности полноприводные автомобили с таким приводом превосходят даже переднеприводные легковые автомобили. Однако, при всех достоинствах такого рода блокировки, необходимо отметить, что фактическое включение блокировки после начала пробуксовки колес, характерное для вискомуфты, существенно снижает шансы на успешное преодоление серьезных внедорожных препятствий в виде слабого грунта, грязи или снега, поскольку буксующее колесо способно быстро зарываться. В результате возможностей автомобиля даже с заблокированным межосевым дифференциалом может оказаться недостаточно для самостоятельного выезда.

Подключаемый передний мост

Очень многие производители внедорожников используют схему с подключаемым передним мостом (так называемый part time 4WD). В этом случае межосевой дифференциал, как правило, отсутствует, и в режиме полного привода между мостами устанавливается жесткая кинематическая связь. Производители рекомендуют подключать передний мост только в сложных дорожных условиях, когда колеса склонны к пробуксовке.

Продолжительное движение в таком режиме по дорогам с твердой поверхностью вызывает повышенный износ шин и трансмиссии (в частности, в раздатках с цепной передачей перегружается цепь), повышенный расход топлива, а также ухудшает управляемость на высоких скоростях. Для избежания этих отрицательных последствий многие контрукции предусматривают не только отключение переднего моста, но и отсоединение передних колес от полуосей.

Для этого применяются колесные хабы (муфты свободного хода), которые могут быть автоматическими и ручными, рассоединение полуосей при помощи электрического или пневматического привода и т.д.

Об авторе: admin

Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием. Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться. О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться — пойдет речь ниже.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения — механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) — нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

1. Передний привод – картер коробки передач.
2. Задний привод – корпус ведущего моста.
3. Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Как устроен дифференциал

Принципиальная схема дифференциала

Узел работает как планетарный редуктор. Принципиальное устройство дифференциала: шестерни полуосей (5) и сателлитов (4) размещены в чашке (3). Чашка (корпус) жестко соединена с ведомой шестерней (2), которая принимает крутящий момент от ведущей шестерни главной передачи (1). Корпус передает вращение посредством сателлитов полуосям, вращающим ведущие колеса. Разные угловые скорости обеспечиваются благодаря работе сателлитов. Величина крутящего момента остается неизменной.

Применение дифференциалов в зависимости от их видов

Устройства используют для передачи крутящего момента ведущим колесам и ведущим мостам автомобиля.

Грузовики и легковые автомобили всех типов приводов имеют межколесный дифференциал, передающий вращение колесам. Межосевой дифференциал, распределяющий крутящий момент между мостами, применяют исключительно в полноприводных машинах.

По типу применяемой зубчатой передачи различают следующие виды механизмов:

1. конический;
2. цилиндрический;
3. червячный.

По количеству зубьев шестерен полуосей:

1. симметричный;
2. несимметричный.

Благодаря его свойству пропорционально распределять крутящий момент несимметричный дифференциал с цилиндрической передачей устанавливают между мостами полноприводных автомобилей.

Заднеприводные и переднеприводные автомобили оснащают коническим симметричным дифференциалом.

Червячная передача, являясь самой универсальной, используется во всех типах устройств со всеми приводами.

Схема работы дифференциала

Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:

1. прямолинейное движение;
2. поворот;
3. пробуксовка.

При прямолинейном движении

Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни главной передачи к полуосям через неподвижное зубчатое зацепление.

Работа дифференциала при повороте и прямолинейном движении

При повороте

Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:

• Внутреннее колесо, имеющее меньший радиус от центра поворота, испытывает сопротивление большей силы, чем наружное. Увеличенная нагрузка заставляет его снизить скорость вращения.
• Наружное колесо, двигаясь по большему радиусу (большей траектории), наоборот, должно увеличить угловую скорость, чтобы автомобиль мог повернуть плавно, без пробуксовки.

Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.

При пробуксовке

Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.

Эти недостатки работы узла решаются различными способами:

• ручной или автоматической блокировкой;
• внедрением системы курсовой устойчивости.

Блокировка дифференциала и система курсовой устойчивости

Принудительная блокировка дифференциала с гидравлическим приводом

Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

Безопасность прежде всего

Дифференциал создан для обеспечения безопасного комфортного маневрирования на трассе. Описанные выше недостатки касаются езды в экстремальных условиях, а также по пересеченной местности. Поэтому если на автомобиле установлен привод ручной блокировки, использовать его нужно исключительно в соответствующих дорожных условиях. А шоссейные автомобили, которые сложно «уговорить» ехать медленнее 100 км/час, эксплуатировать без дифференциала вообще невозможно и даже опасно. Такой вот нехитрый, но бесконечно важный механизм в трансмиссии.

При движении автомобиля крутящий момент от передается и затем, через главную передачу и дифференциал, на ведущие колеса. позволяет увеличивать или уменьшать крутящий момент передаваемый и одновременно уменьшать и соответственно увеличивать скорость вращения колес. Передаточное число в главной передаче подбирается таким образом, что максимальный крутящий момент и частота вращения ведущих колес находятся в наиболее оптимальных значениях для конкретного автомобиля. Кроме того, главная передача очень часто является объектом тюнинга автомобиля.

Устройство главной передачи

По сути, главная передача — это не что иное, как шестеренчатый понижающий редуктор, в котором ведущая шестерня связана с вторичным валом КПП, а ведомая – с колесами автомобиля. По типу зубчатого соединения главные передачи различаются на следующие разновидности:

• цилиндрическая – в большинстве случаев применяется на автомобилях с поперечным расположением и коробки передач и передним приводом;
• коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума;
• гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума;
• червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости.

Также стоит отметить, что автомобили с передним и задним приводом имеют различное расположение главной передачи. В переднеприводных автомобилях с поперечным расположением КПП и силового агрегата, цилиндрическая главная передача располагается непосредственно в картере КПП .

В автомобилях с классическим задним приводом главная передача установлена в корпусе ведущего моста и соединена с коробкой передач посредством . В функционал гипоидной передачи заднеприводного автомобиля также входит и разворот вращения на 90 градусов за счет конических шестерен. Несмотря на различные типы и расположение, предназначение главной передачи остается неизменным.

Дифференциал автомобиля

Дифференциал автомобиля чаще всего совмещен с главной передачей и располагается соответственно в картере коробки передач или в корпусе заднего моста. Однако дифференциал может быть установлен и между ведущими осями полноприводного автомобиля. Дифференциал представляет собой и делится на следующие разновидности:

• конический – в большинстве случаев устанавливается совместно с главной передачей между колесами одной приводной оси;
• цилиндрический – наиболее часто применяется для развязки ведущих осей полноприводных автомобилей;
• червячный – является универсальным и устанавливается как между колесами, так и между ведущими осями.

Основное предназначение дифференциала заключается в распределении крутящего момента между колесами автомобиля и изменения их частоты вращении относительно друг друга. Так, например поворот автомобиля без дифференциала был бы попросту невозможен , так как при повороте внешнее колесо обязательно должно вращаться с большей частотой, нежели внутреннее.

Дифференциалы существуют симметричные и несимметричные. Симметричный дифференциал передает равный крутящий момент на оба колеса и устанавливается чаще всего совместно с главной передачей. Несимметричный дифференциал позволяет передать крутящий момент в различных пропорциях и устанавливается между .

Дифференциал состоит из корпуса, шестерен сателлитов и полуосевых шестерен. Корпус обычно совмещен с ведомой шестерней главной передачи. Шестерни сателлиты играют роль планетарного редуктора и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами посредством полуосей на шлицевых соединениях.

При всех плюсах у простейшего дифференциала существует и недостаток . Дело в том, что частота вращения может быть распределена на колеса не только в соотношении, например 50/50, 40/60 или 35/65, но и 0/100. То есть, на одно колесо автомобиля может быть передан абсолютно весь крутящий момент, в то время как второе колесо будет абсолютно статично. Такое случается в том случае если автомобиль застрял в грязи или на льду.

Однако современные дифференциалы более совершенны и практически лишены данного недостатка. Многие дифференциалы имеют жесткую автоматическую или ручную блокировку. Кроме того современные легковые полноприводные автомобили снабжаются системой курсовой устойчивости, которая основана на оптимальном распределении крутящего момента между осями и отдельными колесами в зависимости от траектории движения.

Блокировка дифференциала — что это такое?

Блокировка дифференциала от ARB

Дифференциал в автомобиле играет роль распределяющего элемента, позволяя вращаться колесам с различной скоростью. Это необходимо для нормальной езды в обыкновенных городских условиях, но на бездорожье становится существенным минусом, ограничивая проходимость автомобиля. Поэтому некоторые авто оснащаются специальной блокировкой дифференциала — что это, как функционирует и какие бывают её виды — обо всём этом читайте далее.

Блокировка дифференциала — что это такое и как функционирует

Блокировка дифференциала даёт возможность существенно увеличить крутящий момент у того колеса, которое имеет наиболее лучшее сцепление с дорогой. В ситуациях с диагональным вывешиванием автомобиля или прохождения им сложных грязевых участков блокировка необходима, иначе колесо с меньшим сцеплением возьмёт за себя весь крутящий момент и транспортное средство теряет возможность дальнейшего продвижения. Выражается это, простыми словами, в буксовке и застревании, либо вообще в отсутствии возможности сдвинуться с места (например, при заезде на камни или холмики задним левым и передним правым колесами, когда заднее правое и переднее левое оказываются в воздухе). На крайнем мероприятии, в котором участвовал клуб, при выезде за Володарский лес на Березки, один из наших экипажей на Лада4х4 как раз демонстрировал работу самоблокирующегося дифференциала и его пользу при преодолении брода.

Блокировка дифференциала может выполняться путём соединения самого дифа с любой полуосью, что позволяет уменьшить скорость вращения сателлитов. Блокировать диф можно как полностью, так и частично:

• Полная блокировка дифференциала подразумевает под собой полную сцепку, позволяющую почти на 100% передавать крутящий момент на ту ось с колесом, где лучше сцепление. В большинстве ситуаций на бездорожье такая блокировка считается самой оптимальной и предпочтительной;

• Частичная блокировка дифференциала функционирует по аналогии с жесткой, но передаёт крутящий момент туда, где есть более высокое сцепление не полностью, а лишь на какой-то определенный процент от 100.

Редуктор ведущего моста

Важным фактом в понимании работы блокировки дифференциала выступает такая штука, как коэффициент блокировки, отображающий соотношение крутящего момента (далее КМ) между шинами с лучшим и худшим сцеплением. Так, на свободном дифференциале он равен единице, что означает одинаковый КМ у обеих шин. На заблокированном же дифе этот коэффициент уже существенно выше (как правило, от трёх до пяти. Возможность сделать его выше есть, но таким образом можно быстро сломать трансмиссию или её определенные элементы).

Блокировка дифференциала чаще всего встречается как межколесная, так и межосевая. В основном устанавливают блокировку в задний мост, так как при монтаже её в передний привод управляемость автомобиля существенно снижается. Хотя для прохождения прямых и коротких участков две блокировки будут предпочтительнее одной в заднем мосту. Но чаще всего автомобили оснащаются именно задней блокировкой, которая без труда ставиться в дифференциалы большинства внедорожников — УАЗ, ВАЗ, многих зарубежных марок. А вот, к примеру, на некоторые современные варианты внедорожников, как Mercedes Sprinter в Off Road модификации, блокировки дифференциала не будет вообще и возможность его установки пока под вопросом.

Межосевой дифференциал

Принудительная и автоматическая блокировка дифференциала

Также нужно помнить, что блокировки заднего дифференциала (да и остальные) различаются способом включения — это может быть ручное, механическое включение или же автоматическое. Механическое включение также называют принудительным — водитель сам, по желанию, активирует блокировку дифференциала. Автоматика же срабатывает самостоятельно, при потере одним из колес сцепления до определенного момента. Автоматику также называют самоблокирующимися дифами или самоблоками. Подробнее о видах блокировки ниже:

• Ручная блокировка дифференциала гарантирует полное, почти стопроцентное сцепление корпуса дифа с любой из полуосей. Сцепление осуществляется посредством кулачковой муфты, замыкающейся и размыкающейся, в свою очередь, посредством привода. Устройство, называемое приводом, можно ставить в разных вариантах. Бывает оно электрическим, механическим или гидравлическим (с пневматикой).
  Механика очень проста — в кабине водителя есть рычаг, который тросами соединяется с муфтой. Приводя рычаг в нужное для блока положение джипер блокирует дифференциал и начинает преодолевать препятствие. Но блокировать таким образом диф можно только в стоящем на месте авто. Делать это при движении нельзя.
  Гидравлика чуть сложнее — авто оснащается несколькими цилиндрами. А главным рабочим элементом пневмопривода становится пневмокамера.
  Электронная блокировка дифференциала устроена чуть более сложно — тут замыкание муфты осуществляется посредством маленького двигателя. Но в работу это приводится просто — нажатием нужной кнопки прямо на панели приборов авто.
  Ручное блокирование дифференциала возможно как в межосевом варианте, так и в межколесном и нужно помнить, что по обыкновенной дороге или просто твердой поверхности, когда все колеса имеют нормальное сцепление, ездить можно только в свободном режиме. Блок дифа ставят только для преодоления трудного участка дороги или бездорожья. Либо заранее, за несколько метров до начала участка, либо непосредственно в проблемной ситуации, когда машина уже застряла. Естественно, включать блок желательно заранее;

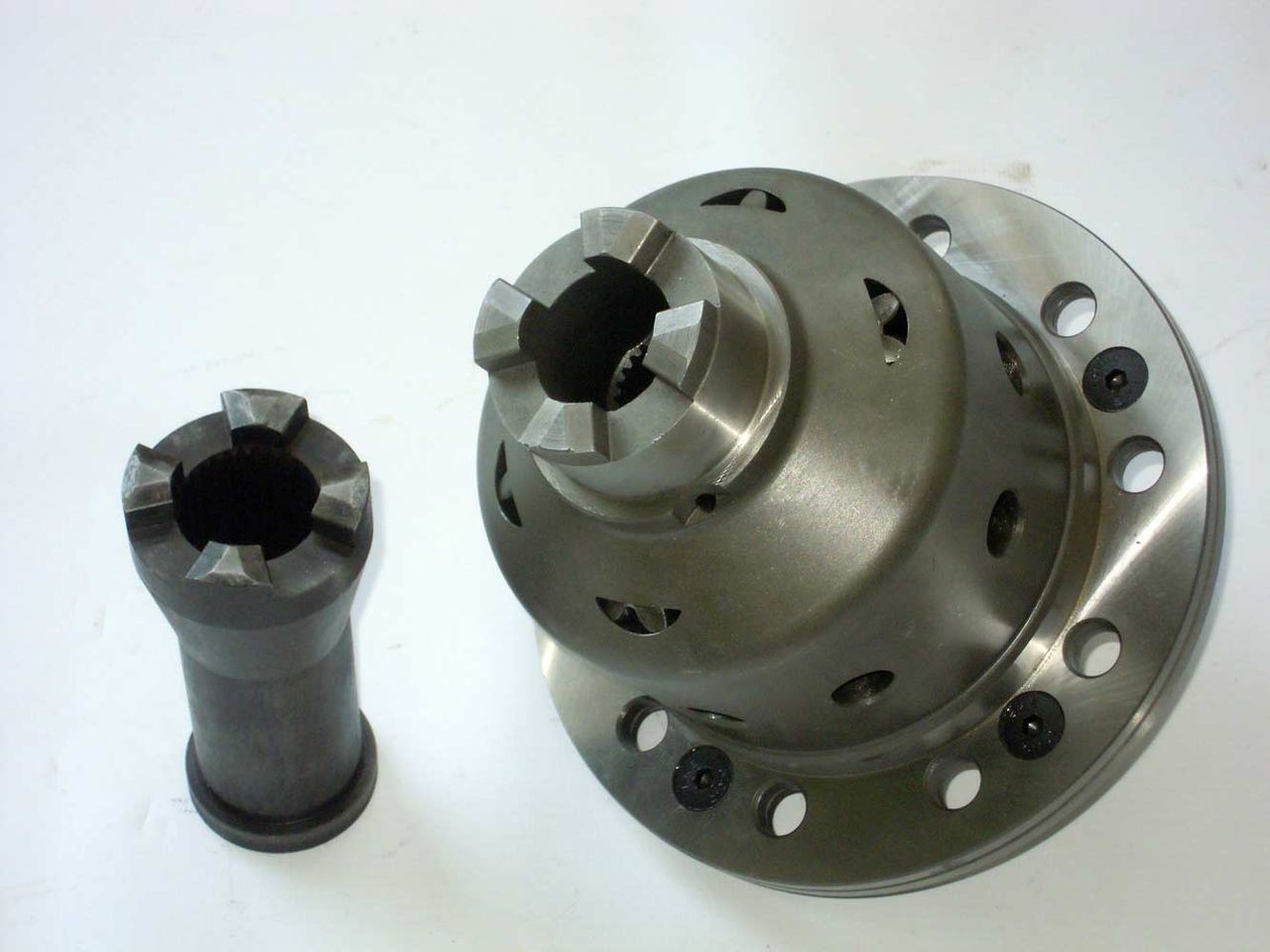

• Самоблокирующийся дифференциал также называют дифференциалом повышенного трения или LSD (Limited Slip Differential). На зарубежных, особенно стареньких внедорожниках, это очень популярный вид блокировки, который считается чем-то средним между полным блоком дифа и его не заблокированным состоянием. Вариативность обеспечивает автомобилю автоматическое реагирование на дорожные или бездорожные условия, передавая часть КМ на то колесо, у которого лучшее сцепление.
  Можно разделить самоблокирующийся дифференциал на два типа — тот, который блокирует, обращая внимание на разный КМ колес и смотрящий на их разные угловые скорости.
  Так, самоблок, работа которого основывается на разнице между угловыми скоростями, может быть представлен дисковым дифференциалом, вискомуфтой (дифференциалом с вязкостной муфтой) или же быть электронным. Во всех случаях блокировка производится непосредственно руководствуясь разницей между КМ колёс.

Такими самоблоками комплектовались Land Rover Defender, последний из которых недавно был выпущен и отправлен в музей.

Дифференциал в разрезе

Чуть позже будут тематические статьи о том, как работает дисковый дифференциал и как функционирует вискомуфта (вязкостная муфта).

Купить блокировку дифференциала желательно каждому джиперу, который хочет более успешно преодолевать серьезное бездорожье. Благо, выбор вариантов и производителей сейчас достаточно широк почти на все марки авто.

Похожие записи

Что такое дифференциал и зачем он нужен в автомобиле (есть видео) | Сам Себе Руль

Дифференциал в автомобиле — это конструкция в авто, представляющая собой часть трансмиссии. Узел обеспечивает возможность обеспечить разные угловые скорости для колес машины. При повороте колёса – находящиеся с внешней стороны, движутся со своей скоростью, а внутренние – со своей.

Это естественно, ведь диаметр поворота у них различается. Это легко проследить, если нарисовать схему перемещения авто на повороте или в круговом движении. Внешние колеса всегда описывают бОльший круг, чем внутренние.

Соответственно для плавного, комфортного передвижения они должны вращаться по- разному. В этом как раз назначение дифференциала.

Как работает дифференциал

4x4action.ru

4x4action.ru

На языке специалистов устройство занимается распределением крутящего момента, из карданного вала на ведущие колеса. Передние или задние — это зависит от типа привода. Для чего нужен дифференциал? — Он предотвращает пробуксовку какого-либо колеса, позволяя движение колес с разной скоростью, чтобы проделывать необходимый им путь на повороте.

Можно сформулировать принцип работы этого механизма:

• Обеспечивает передачу крутящего момента от двигателя на колеса.
• При передаче энергетического движения на колеса механизм за счет сложного шестереночного сцепления создает свою скорость на каждом из них.

Главный недостаток дифференциала

Прекрасный узел имеет свои недостатки, которые являются продолжением его достоинств — способность передавать до 100% мощности на одно колесо.

Когда авто съезжает с ровной дороги на ледяную поверхность или пересеченную местность, начинаются пробуксовки. Одно ведущее колесо дрифтует на месте, а второе крутится с большой скоростью. Машину лишает возможности передвижения тот же самый дифференциал.

Какие типы дифференциалов бывают

Устройства различаются по нескольким критериям

Расположение

• Межколёсный узел монтируется на оси, соединяющей два колеса.
• Межосевой дифференциал в автомобиле монтируется так, чтобы была передача крутящего момента между мостами: передним и задним – это прерогатива полноприводных авто.

Разновидность зубчатой передачи

• Конического типа.
• Цилиндрического типа.
• Червячного типа.

Количество зубьев шестерен

• Симметричного вида.
• Несимметричного вида.

tdiesel.ru

tdiesel.ru

Где применяются различные типы дифференциалов

Устройства устанавливаются в соответствии с типом автопривода

• Конический симметричный узел стоит на задне- и переднеприводных машинах;
• Цилиндрический несимметричный дифференциал устанавливается на полноприводных;
• Червячный тип передачи допустим на всех типах авто.

Характерной особенностью полноприводных автомашин является то, что для них необходимы дифференциалы между парой ведущих колес на одной оси в количестве двух и один межосевой – между двумя мостами. Но не всегда конструктивно предусмотрен именно такой расклад, устройство между мостами отсутствует.

В этой ситуации производители дают рекомендацию владельцам авто не подключать полный привод на гладкой, ровной дороге, а активизировать его только в условиях бездорожья.

Дифференциал как часть трансмиссии

studiplom.ru

studiplom.ru

Поскольку передачей крутящего момента от двигателя на колеса занимается трансмиссионная система автомобиля, узел входит как составная часть в эту систему.

Наряду с ним в стандартный набор трансмиссии входят:

• Сцепление.
• Коробка передач.
• Полуоси колесного привода.
• Главная передача.
• Шарниры угловых скоростей (ШРУС).

Узел функционирует совместно с главной передачей. Важная характеристика устройства – коэффициент блокировки – это отношение крутящего момента одного колеса к другому. Чем он выше, тем более высоко можно оценить характеристику проходимости машины.

studiplom.ru

studiplom.ru

Обратить внимание!

Тип привода определяет, где будет расположен дифференциал в автомобиле:

• Монтируется в раздаточной коробке – это вариант полноприводных авто.
• Ставится в коробку передач – такой вариант характерен для переднего привода.
• Монтируется в картере заднего моста – это происходит на машинах, на которых установлен задний привод.

Пока всё. The END

Но это только затравочная часть статьи. Для вас на выбор предлагаю 3 варианта дальнейшего проведения приятного досуга.

1. Перейти на мой сайт и прочитать полную версию статьи (есть видео). Заходите здесь.
2. Посмотреть интересное видео.

3. И… Дождаться продолжения рассказа про занятнейшее устройство под названием дифференциал. Вы узнаете:

• устройство дифференциала;
• схему работы дифференциала;
• про блокировку и схемы курсовой устойчивости;
• какие виды дифференциалов существуют.

Если статья понравилась, подписывайтесь на канал и ставьте пальчик вверх.
Читайте далее:

1. Гран Торино – фильм огонь, как и всё где есть Клинт Иствуд. Посмотрите – не пожалеете

2. Что такое термостат и почему его приходится менять

3. Как пользоваться Вебасто: когда запускать и правила эксплуатации

4. Что такое Вебасто. По секрету всему свету

5. Держи руку на пульсе Nissan. Стартанули продажи обновлённого Qashqai 2020 модельного года

А засим пока. Удачи вам и вашему автомобилю.

Дмитрий

Как работает дифференциал и признаки, говорящие о его неисправности

Дифференциал является одним из ключевых элементов трансмиссий автомобиля. С его помощью передается энергия от двигателя колесам, чтобы обеспечить их вращение под различными угловыми скоростями. В случае возникновения неполадок с его работой, автомобиль не сможет нормально передвигаться. Более того, это может быть небезопасным.

Что такое дифференциал

Это специальный механизм, передающий вращение от коробки передач непосредственно к самим колесам в одной из осей. Если постараться объяснить максимально понятным языком, вся энергия, которая идет от коробки передач равномерно распределяется между колесами одной из осей.

Сами потоки могут распределяться в разном диапазоне, в зависимости от хода движения, угла расположения авто и других параметров. Диапазон распределения варьируется от 50:50 до 100:0.

Основная задача заключается в том, чтобы обеспечить вращение колес под разным углом, сохранив при этом крутящий момент. Это особенно актуально при поворотах, в том числе очень крутых, когда необходимо дать нагрузку на ведущее колесо одной оси, совершить маневр, а затем стабилизировать распределение, чтобы продолжить ехать по прямой. Без него, не было бы свободного вращения колес на одной оси с разным количеством оборотов. И машину бы заносило на поворотах, что небезопасно.

Важно! При обнаружении первых признаков неисправности дифференциала, необходимо оперативно отреагировать на это, исправив проблему!

Признаки неисправности дифференциала

Основными признаками неисправности дифференциала являются:

• повышенный уровень шума во время езды
• стуки или удары, которые не только слышны, но еще и могут ощущаться водителем и пассажирами во время езды
• течь смазки

Наиболее часто возникающей и достаточно серьезной поломкой считается заклинивание моста. Но, возникает такая проблема не сразу, как следствие каких-то неполадок, которые были проигнорированы водителем. Кстати, все 3 вышеперечисленных «симптома» обычно предшествуют заклиниванию моста.

Вот почему нельзя на все это закрывать глаза. Подтекание масла может говорить о необходимости заменить сальники и прокладки. Сразу нужно будет заменить масло. При сильном его загрязнении или недостатке, детали изнашиваются быстрее, что, соответственно, приведет к какой-то новой неисправности или серьезной поломке с заменой запчастей.

Конечно, можно попробовать самостоятельно разобраться в проблеме, найти и устранить причину. Но, далеко не у всех это получается. Поэтому, лучше, не откладывая, записаться в сервисный центр и показать машину специалисту. Это позволит найти точную причину и устранить проблему.

Не всегда речь идет о каком-то дорогостоящем ремонте с заменой деталей. Но, если долго тянуть и игнорировать проблемы, рано или поздно дифференциал откажется нормально выполнять свои функции. И вот тогда, на решение возникшей проблемы придется потратить намного больше времени, сил, нервов и денег. Лучше до такого не доводить!

Что такое дифференциал в автомобиле и как он работает

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

• Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
• Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
• Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально. За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность — ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

Блокировка дифференциала

Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных. Из-за этого авто не будет ехать.

Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы. Их работа позволяет оптимально распределить крутящий момент.

Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

Что такое блокировка дифференциала в автомобиле

Блокировка дифференциального узла — это крайне важная функция, которая позволяет на время остановить работу одной из шестерёнок. Это необходимо в том случае, если одно из колёс по каким-либо причинам продолжает крутиться, а второе стоит на месте. Такая ситуация может произойти в случае, когда машина перемещается по неравномерно заледеневшей дороге.

Это интересно! Стоит применять блокировку в случае движения на небольшой скорости по труднопроходимым дорогам. Именно тогда вероятность застрять весьма высока. В других ситуациях блокировать дифференциал не следует, так как автомобиль стремится ехать по прямой и становится практически неуправляемым.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Популярные марки:

Nissan Almera Classic , Toyota 4Runner , Volkswagen Passat

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

Схема работы

При прямолинейном перемещении, электронная имитация блокировки межколесного дифференциала характеризуется равным рассредоточением нагрузки между колесами транспортного средства. При этом наблюдается идентичная угловая скорость, а корпусные сателлиты не вращаются вокруг собственных осей. Они трансформируют момент кручения на полуоси при помощи статичного зубчатого зацепа и ведомой шестеренки основной передачи.

На поворотах автомобиль испытывает переменчивое воздействие усилий сопротивления и нагрузки. Параметры распределяются следующим образом:

1. Внутреннее колесо меньшего радиуса получает увеличенное сопротивление, по сравнению с наружным аналогом. Повышенный показатель нагрузки обуславливает снижение скорости вращения.
2. Внешнее колесо перемещается по большей траектории. При этом увеличение угловой скорости способствует плавному повороту машины, без буксования.
3. С учетом указанных факторов, колеса должны обладать различными угловыми скоростями. Сателлиты внутреннего элемента замедляют вращение полуосей. Те же, в свою очередь, через конический зубчатый элемент, повышают интенсивность работы внешнего аналога. При этом момент кручения от основной передачи остается стабильным.

Виды автомобильных дифференциалов

Виды дифференциалов по принципу работы таковы:

1. С полной блокировкой. Блокировка выполняется водителем принудительно. Из-за того, что угловая скорость колес становится равной, при поворотах ухудшается управляемость и увеличивается износ покрышек. Подобной блокировкой оснащались автомобили ВАЗ-2121.
2. LSD (Limited Slip Differential). Узел этого вида является самоблокирующимся. Если разница между скоростями вращения двух колес становится слишком большой, происходит автоматическая блокировка (то есть ситуация, когда вся мощность поступает на 1 колесо, невозможна). Конструкция такого типа позволяет успешно преодолевать скользкие участки или бездорожье.
3. Вискомуфта (вязкостная муфта). Разновидность самоблокирующегося дифференциала, в котором блокировка выполняется за счет физических свойств некоторых веществ. Обычно сюда заливается дилатантная жидкость, основой которой служит силикон. При нормальной температуре и без перемешивания она сохраняет жидкое состояние. Однако при нагревании она расширяется и приобретает консистенцию клея. Подобная конструкция очень простая и дешевая, поэтому ее устанавливают на большинство «паркетников». Однако данный узел неремонтопригоден, неустойчив к длительной работе и не может быть подключен вручную. Полная блокировка колес возможна только при очень сильной пробуксовке.
4. Torsen (англ. Torque и Sensing). Еще один тип с самоблокировкой. По устройству и принципу работы дифференциала Torsen несколько отличается от предыдущих моделей. Принцип действия — за счет свойства червячной передачи заклинивать при определенном соотношении крутящих моментов. Данная разновидность узла используется на многих полноприводных автомобилях (например, на моделях марки Audi). Преимущество Torsen в его простоте и надежности. Он действует чисто механически и не связан с электроникой. Этот узел стабильнее вискомуфты. Основной недостаток конструкции заключается в том, что авто невозможно сдвинуть, если сразу 2 колеса одной оси проскальзывают. Кроме того, изделия Torsen достаточно дороги.
5. Электронный. Блокировка выполняется в автоматическом режиме посредством бортового компьютера. Главное преимущество такой конструкции – возможность настройки степени блокировки. Также этот узел хорошо стабилизирует машину при возникновении избыточной «поворачиваемости». Однако крутящий момент здесь всегда смещается на колесо с меньшей скоростью вращения.
6. Многодисковый. В конструкции есть подпружиненные фрикционные диски. Механизмы такого типа применяют редко, потому что они быстро изнашиваются. Чаще всего их используют в автоспорте.

Вопросы обслуживания, ремонта и замены межосевого дифференциала

Межосевой дифференциал в процессе эксплуатации автомобиля испытывает значительные нагрузки, поэтому со временем его детали изнашиваются и могут разрушаться. С целью обеспечения нормальной работы трансмиссии данный агрегат необходимо регулярно проверять, обслуживать и ремонтировать. Обычно при регламентном ТО дифференциал разбирается и подвергается дефектовке, все изношенные детали (шестерни с изношенными или выкрошенными зубами, сальники, подшипники, детали с трещинами и т. д.) заменяются на новые. При серьезных повреждениях механизм меняется полностью.
Для продления ресурса дифференциала необходимо регулярно выполнять замену масла в нем, прочищать сапуны, проверять работу привода механизма блокировки. Все указанные работы выполняются в соответствии с инструкцией по ТО и ремонту транспортного средства.

При регулярном обслуживании и грамотной эксплуатации межосевого дифференциала автомобиль будет уверенно чувствовать себя даже в самой сложной дорожной обстановке. Источник

Возможные неисправности и как их устранить

О том, что дифференциал неисправен, могут свидетельствовать следующие признаки:

• шум во время работы устройства;
• удары во время передвижения транспортного средсва;
• стук во время езды;
• протекание смазки.

К наиболее распространенным неисправностям устройства можно отнести следующие.

• Заклинивание моста. Вызывается смещением оси сателлитов. Неисправность проявляется в полной неспособности задних колес вращаться или неравномерном вращении. Проблема решается разборкой дифференциального механизма и установкой сателлитов на место.
• Протечка масла. Если в дифференциал попадают излишки масла, это приводит к повышенным нагрузкам на его конструктивные элементы. В результате происходит их повышенный износ. Решается проблема устранение протечки.
• Повреждение подшипника. Может быть вызвано износом. Решается полной заменой подшипника.
• Износ зубцов шестерен. Происходит естественным образом из-за повышенных нагрузок. Тоже решается путем замены изношенной детали.

В некоторых случаях элементы с признаками износа менять не обязательно. Это касается в первую очередь шлицев, опорных шайб, сателлитов. Иногда бывает достаточно подшлифовать их наждачной бумагой. Однако такие действия возможны только при малой степени износа. Если он значительный, все-таки требуется полная замена.

LSD дифференциал — что это, для чего нужен и как работает — TopWay.su

LSD дифференциал — что это, как работает и какую помощь может оказать на бездорожье? Дифференциал повышенного трения LSD работает также, как и аналогичные автоматические неполные блокировки. Он срабатывает в тех случаях, когда колеса на одной оси начинают крутиться со слишком разной по отношению друг к другу скоростью. Чаще всего LSD дифференциал ставят на внедорожники и спортивные автомобили, но считать его 100% блокировкой от застревания в грязи или диагонального вывешивания ошибочно.

LSD дифференциал — что это такое

Как уже было сказано выше, дифференциал повышенного трения LSD не обеспечивает полной блокировки, допуская определенную разницу между скоростями вращения валов. Он срабатывает лишь в том случае, когда разница ощутима. Выше уже было сказано, что LSD часто ставят в различные автомобили: как в спортивные, так и во внедорожники
В пример можно привести LSD дифференциал Toyota — в определенный момент блокировка срабатывает и крутящий момент обеих валов сравнивается, становится одинаковым. Равные пропорции всё равно дают возможность завязшему колесу прокручиваться, но то колесо, которое имеет хорошее сцепление, тоже начинает крутиться и джип выезжает с засады на нормальное место (во многих, но далеко не во всех случаях).

Как работает LSD дифференциал и какие типы бывают
Классический — дифференциал чувствителен к разнице скоростей между валами, блокируя при определенном моменте. Это классическая блокировка, аналогичная вискомуфте. Применяется всё чаще, особенно во внедорожниках, так как лёгок в обслуживании и крайне прост по своей конструкции и принципу действия;

Традиционный — дифференциал срабатывает при разнице между передачей крутящего момента. Его уже почти никуда не устанавливают, встречается только на старых авто и то, чаще в нерабочем или полумертвом состоянии. Дифференциал LSD такого типа можно отнести к червячному типу, он блокирует автоматом при определенной разнице между КМ самого дифференциала и, непосредственно приводного вала.

Классический задний дифференциал LSD очень популярен, но на многих старых машинах доведен до ужасного состояния. В новые его тоже периодически устанавливают, но, как уже говорилось выше, его эффективность в серьезной грязи не очень высока. Многое зависит от прокладки между сиденьем и рулем, поэтому в умелых руках автомобиль лишь с такой блокировкой тоже способен на небольшие подвиги, но заменить 100% блокировку он не способен.

Также начинающие джиперы часто интересуются, как определить LSD дифференциал — делается это очень просто: задняя сторона машины домкратиться так, чтобы колеса отрывались от земли. Передняя часть авто при этом стоит на земле (не забывайте ставить под колеса противооткаты и держать авто на передаче в момент подъема). Колесо, которое оказывается в воздухе, можно попробовать покрутить. Если второе колесо крутится в ту же сторону, то у вас установлен LSD. Если второе колесо начинает крутиться в другую сторону, то в мосту или ничего нет, или дифференциал с блокировкой сломан и не функционирует. Также определить наличие или отсутствие LSD в мосту можно по наклейкам на самом узле или на арке водительской двери, но как показывает практика, чаще всего на старых авто такие наклейки не сохраняются.

Что такое дифференциал? — Типы, работа, детали и схема

В этой статье мы видим Что такое дифференциал? – принцип работы дифференциала (функция дифференциала?), типы дифференциала в автомобиле подробно.

👉 Содержание 👈

Что такое дифференциал?

Дифференциал позволяет каждому заднему колесу вращаться с разной скоростью. Во время поворота, но в то же время, он передает равный крутящий момент на каждое колесо, когда оба колеса имеют одинаковое сцепление с дорогой.Система шестерен в дифференциале устроена таким образом, что она соединяет карданный вал с задней осью. Разница в слове предназначена для обеспечения относительного движения задним колесам.

Необходимость дифференциала

Дифференциал позволяет неуправляемым колесам вращаться с разной скоростью, чтобы автомобиль мог проходить повороты без чрезмерного износа шин. Колесо внутри поворота перемещается на меньшее расстояние по сравнению с внешним колесом. Если ось не позволяет колесам вращаться независимо друг от друга, шина одного колеса будет тянуться по земле.

Компоненты дифференциала

1. Ведущая шестерня или коническая шестерня
2. Зубчатый венец или зубчатый венец
3. Корпус дифференциала
4. Боковая шестерня дифференциала или солнечные шестерни
5. Шестерни дифференциала или планетарные шестерни

Дифференциальная схема – Что такое дифференциал, потребность в дифференциале, компоненты дифференциала, работа дифференциала, типы дифференциала.

Конструкция дифференциала

На рисунке показаны основные детали дифференциала, применяемого в заднеприводных автомобилях. Небольшая коническая шестерня, называемая боковой шестерней дифференциала, установлена ​​на внутренних концах каждой оси. Две конические шестерни соединены вместе и соединяют ведущий и ведомый валы под углом 90°. Корпус дифференциала связан с двухколесными мостами и полуосями дифференциала.

Корпус дифференциала имеет подшипники, которые вращают две полуоси.Затем к корпусу дифференциала подходят две шестерни и поддерживающий их вал, называемый валом-шестерней. Затем вал-шестерня входит в зацепление с двумя боковыми шестернями дифференциала, соединенными с внутренними концами полуосей.

Зубчатый венец перемещается к фланцу на картере дифференциала. Зубчатый венец вращает корпус дифференциала. Наконец, ведущая шестерня устанавливается. Ведущая шестерня соединяется с корпусом дифференциала, называемым корпусом дифференциала или держателем. Ведущий вал соединяется с ведущей шестерней с помощью универсального шарнира и входит в зацепление с зубчатым венцом.Следовательно, ведущая шестерня вращается, когда водитель поворачивает вал. Таким образом, зубчатый венец вращается.

Работа дифференциала

Входной крутящий момент передается на зубчатый венец через ведущую шестерню, которая заменяет весь корпус дифференциала. Корпус дифференциала соединен с обеими боковыми шестернями дифференциала только через шестерни дифференциала. Крутящий момент передается на боковые шестерни дифференциала через шестерни дифференциала. Шестерни дифференциала вращаются вокруг оси корпуса дифференциала, приводя в движение боковые шестерни дифференциала.

Когда автомобиль движется по прямой дороге, сопротивление обоих колес одинаково, и зубчатый венец, корпус дифференциала, ведущая шестерня дифференциала и две шестерни дифференциала заменяются как единое целое. В результате боковые шестерни вращаются с одинаковой скоростью, а зубчатый венец заставляет оба ведущих колеса вращаться с одинаковой скоростью. Шестерни дифференциала вращаются без вращения вокруг своей оси, и оба колеса вращаются с одинаковой скоростью.

Если встречается левая боковая шестерня дифференциала (когда транспортное средство движется по криволинейной траектории), шестерня дифференциала вращается, а также пробуксовывает, что позволяет левой шестерне дифференциала замедляться в сторону правого дифференциала.Это заставляет внешнее колесо вращаться быстрее, чем внутреннее колесо.

Типы дифференциала

1. Обычный или открытый дифференциал
2. Дифференциал повышенного трения (самоблокирующийся дифференциал или блокировка дифференциала)
3. Нескользящий дифференциал
4. Двухступенчатый дифференциал

1. Обычный дифференциал | Открытый дифференциал Обычный дифференциал — Что такое дифференциал, потребность в дифференциале, компоненты дифференциала, работа дифференциала, типы дифференциала, дифференциальная схема.

Обычный дифференциал, показанный на рисунке, представляет собой графическое изображение дифференциала. Принцип работы такой же, как описано выше.

2. Дифференциал повышенного трения (самоблокирующийся дифференциал | Блокировка дифференциала)

Стандартный дифференциал хорошо работает в большинстве ситуаций. на очень скользких дорожных покрытиях, таких как заснеженные или грязные дороги, недостаток движущей силы, называемой силой тяги, может привести к проскальзыванию задних колес, поскольку стандартный дифференциал будет приводить в движение колеса с наименьшим сцеплением.Если одно ведущее колесо находится на сухой дороге, а другое — на заснеженной или грязной дороге, зубчатый венец и корпус дифференциала будут приводить в движение ведущую шестерню. Но шестерни не будут приводить в движение обе боковые шестерни.

Когда шестерни движутся мимо картера дифференциала, они будут двигаться вокруг боковой шестерни, соответствующей колесу на сухой дорожке. Это приводит к тому, что шестерни приводят в движение проскальзывающее колесо, и автомобиль не движется. Стандартный дифференциал передает почти всю мощность двигателя на буксующее колесо.Этой проблемы можно избежать, используя блокировку дифференциала. Блокировка дифференциала преодолевает проблемы с сцеплением, посылая одинаковую мощность на оба колеса, обеспечивая при этом нормальный поворот автомобиля.

Дифференциал повышенного трения — Что такое дифференциал, потребность в дифференциале, компоненты дифференциала, работа дифференциала, типы дифференциала, схема дифференциала.

Дифференциал повышенного трения (LSD) ограничивает дифференциальную скорость вращения между двумя колесами, двумя упорными шайбами ​​и диском сцепления, который входит в корпус дифференциала, показанный на рис.Когда сопротивление левого дифференциала больше сопротивления колеса, правый дифференциал будет вращаться. Он образует зубья правого элемента сцепления дифференциала, взбираясь по зубьям левого элемента сцепления дифференциала. Таким образом, для удаления друг от друга требуется два члена сцепления.

Следовательно, боковые шестерни толкают противоположно упорным шайбам. За счет этого обороты задней полуоси приближаются к картеру дифференциала из-за трения между полуосью и упорными шайбами.Таким образом, это называется эффектом ограниченного проскальзывания.

Типы самоблокирующихся дифференциалов

I. Дифференциал диска сцепления Дифференциал сцепления — Что такое дифференциал, потребность в дифференциале, компоненты дифференциала, работа дифференциала, типы дифференциала, схема дифференциала.

В дифференциале фрикционных дисков используется несколько фрикционных дисков, похожих на небольшие ручные диски сцепления. Основное различие между этим дифференциалом повышенного трения и стандартным дифференциалом заключается между боковой шестерней пакета сцепления и корпусом дифференциала.

Фрикционные диски сцепления изготовлены из стали, покрытой фрикционным материалом. Диски сцепления изготовлены из стали. Диски и пластины поочередно насажены на боковую шестерню и входят в канавки на корпусе дифференциала. Канавки на дисках или пластинах предназначены для лучшего захвата мощности.

Шестерня, боковая шестерня и другие детали аналогичны стандартному дифференциалу. Дифференциал повышенного трения состоит из двух частей, что позволяет снимать пакет сцепления.Диски и пластины приводятся в действие пружинами предварительного натяжения и механическим давлением ведущей шестерни на боковую шестерню.

Поскольку ведущая и боковая шестерни являются коническими шестернями, их зубья пытаются выйти из зацепления, когда дифференциал передает крутящий момент двигателя. Это создает толкающее действие на боковые шестерни и вынуждает их двигаться наружу к картеру дифференциала.

Внешнее давление боковых шестерен прижимает фрикционные диски и стальные пластины между боковой шестерней и картером.Всякий раз, когда диски и пластины прижимаются друг к другу, шлицевые и зубчатые соединения (т. е. выступы входят в канавки) обеспечивают сцепление боковой шестерни и корпуса дифференциала.

Когда автомобиль движется прямо, дифференциал диска сцепления работает аналогично стандартному дифференциалу. Задние колеса и корпус дифференциала вращаются с одинаковой скоростью. Пакеты сцепления применяются, но не требуются.

Когда автомобиль совершает поворот, более высокий крутящий момент из-за внешнего колеса вращается быстрее, чем корпус, и вызывает проскальзывание пакета сцепления.Это позволяет дифференциалу работать так же, как стандартный дифференциал при выполнении поворотов. Диски и пластины скользят друг относительно друга. Диски крутятся с боковыми шестернями, с поворотами пластинчатого корпуса, которые допускают разные скорости вращения между корпусом и боковыми шестернями. Поэтому задние колеса вращаются с разной скоростью.

Также прочтите | Что такое передний мост?

II. Дифференциал конусной муфты Дифференциал муфты конуса – Что такое дифференциал

Это другая версия самоблокирующегося дифференциала. Вместо пакетов фрикционов используются конусы с фрикционной накладкой. В коническом дифференциале используется конусообразная муфта, которая входит в зацепление с соответствующим конусообразным гнездом. Работа аналогична дифференциалу с диском сцепления. Пружина предварительного натяжения и давление бокового зубчатого колеса заставляют конус войти в выпуклое углубление в корпусе дифференциала.

Трение пытается заблокировать конус. Следовательно, боковая передача передает мощность на колесо с наибольшим сцеплением. И для диска сцепления, и для конусного дифференциала требуется специальное трансмиссионное масло с ограниченным проскальзыванием.Использование обычного трансмиссионного масла в дифференциале повышенного трения вызовет проскальзывание и вибрацию дисков и пластин или конусов во время поворота.

Также прочтите | Что такое универсальный шарнир?

3. Нескользящий дифференциал

Этот дифференциал является регулятором крутящего момента. Возможна предварительная загрузка системы. Итак, дифференциал действует по результирующим моментам. Предварительная нагрузка может регулироваться.

Преимущества нескользящего дифференциала

1. Максимальная тяга при любом уровне сцепления
2. Уменьшение расхода топлива.
3. Уменьшается износ шин.
4. Комфортное вождение.
5. Обеспечение постоянной скорости привода.
6. Уменьшается недостаточная поворачиваемость в поворотах.

Также прочтите | Что такое коробка передач?

4. Двухступенчатый дифференциал Дифференциал с двойным редуктором – Что такое дифференциал

В бортовых передачах имеется одноступенчатый редуктор. Это единственная редукторная передача в максимальных автомобилях и легковых автомобилях, а также в некоторых грузовиках средней грузоподъемности между карданным валом и колесами.Конечные передачи с двойным редуктором используются для большегрузных автомобилей. При таком расположении нет необходимости иметь большое зубчатое колесо для достижения требуемого передаточного числа.

Первая редукторная передача достигается за счет единой фиксированной конечной передачи посредством шестерни и зубчатого венца. Вторичная шестерня расположена на валу первичного зубчатого венца. Понижение второй шестерни является результатом вторичной шестерни, которая плотно соединяется с первичной зубчатой ​​передачей и приводит в движение более крупную косозубую шестерню, которая крепится к картеру дифференциала.

Двухступенчатые бортовые редукторы могут быть разработаны для транспортных средств, таких как 5-тонные грузовики. В большинстве коммерческих автомобилей такого размера используется одноступенчатая или двухступенчатая коробка передач.

Также прочтите | Что такое сцепление?

Часто задаваемые вопросы – что такое дифференциал

Что такое дифференциал?

Дифференциал представляет собой набор шестерен, передающих мощность двигателя на колеса, при этом позволяя им вращаться с разной скоростью. При заднем приводе (RWD) дифференциал находится между задними колесами, которые связаны с трансмиссией карданным валом.

Какие бывают типы дифференциалов?

Между транспортными средствами используются четыре общих различия: открытые, с блокировкой, с ограниченным проскальзыванием и вектором крутящего момента.

Понравилась статья? Не забудьте поделиться им! 😊

Родственные

Что такое дифференцированный сервис и насколько он важен?

Что такое дифференциал и что он делает?

Сегодня мы поговорим об обслуживании дифференциала после того, как объясним, что такое дифференциал и как он важен для вашего автомобиля.Вашему автомобилю нужны двигатель, трансмиссия, колеса и шины, чтобы ваш автомобиль двигался. Внутри или прикреплены к этим вещам другие важные компоненты, такие как оси и дифференциал.

Дифференциал — это механизм, который разделяет крутящий момент двигателя на два направления. Это позволяет использовать разную скорость для вращения каждого выхода. Все последние модели и полноприводные автомобили имеют дифференциал между каждой парой ведущих колес.

Компенсация разницы — это работа дифференциала, в частности разницы скорости вращения колес при их повороте.Хороший пример: когда вы поворачиваете за угол, внутреннему колесу не так далеко, как внешнему колесу. Это означает, что внешнее колесо движется с большей скоростью, чтобы не отставать от внутреннего колеса.

Дифференциал допускает эти разные скорости и поддерживает мощность вашего автомобиля в процессе. Вся мощность двигателя проходит через дифференциалы. Итак, есть ли разница между задним и передним дифференциалом? Да, поскольку передние колеса движутся с другой скоростью, чем задние колеса, существует разница между двумя передними колесами и одной между двумя задними колесами.

Требуется ли дифференциальное обслуживание?

Да! В дифференциале используется масло, более густое, чем масло в двигателе. Замена масла в дифференциале так же важна, как и замена масла в двигателе, потому что со временем масло изнашивается и загрязняется. Как и в двигателе, без масла дифференциал начнет контактировать металл-металл, что приведет к износу дифференциала.

Дифференциалы на большинстве автомобилей следует менять примерно через 50 000 миль пробега.Однако это может варьироваться в зависимости от пробега автомобиля и условий движения, таких как грунтовые дороги, поэтому вашему автомобилю может потребоваться дифференциальное обслуживание чаще.

Что такое дифференциальная служба?

Обслуживание дифференциалов механиком или техником будет включать слив старой жидкости из дифференциалов и замену ее новой жидкостью в соответствии с рекомендациями и спецификациями производителя автомобиля.

Обслуживание заднего дифференциала немного отличается тем, что механик или технический специалист выполняет обслуживание дифференциала и промывку перед заливкой новой жидкости. Обычно это рекомендуется делать каждые 30 000–35 000 миль и, безусловно, до 50 000 миль. Многие механики предлагают проводить обслуживание дифференциала и перестановку шин одновременно, что облегчает запоминание своевременного обслуживания дифференциала.

Можно ли переполнить дифференциал?

На большинстве дифференциалов есть заливное отверстие, которое может быть закрыто резиновой заглушкой. Это облегчает механику или технику проверку жидкости.Переполнение дифференциала может привести к тому, что уплотнения выдавят вентиляционную трубку. В этом случае необходимо заменить сальники осей. Поскольку это может быть слишком просто сделать, а слив старой жидкости чрезвычайно грязен, всегда рекомендуется привлекать профессионального механика или техника для выполнения дифференциального обслуживания.

Как звучит плохой дифференциал?

Точно так же, как вы уделяете внимание замене масла в двигателе, дифференциал требует такого же внимания.Дифференциал в вашем автомобиле должен работать правильно для долговечности вашего автомобиля и безопасности. Вот некоторые индикаторы проблем с дифференциалом вашего автомобиля:

.

• Утечка масла: Если вы видите, что масло капает из-под автомобиля на одну из осей, вам немедленно требуется профессиональное обслуживание дифференциала.
• Странные звуки: неисправный дифференциал часто издает громкие дребезжащие или жужжащие звуки. Если вы слышите эти шумы из-под машины, обратитесь в дифференциальный сервис.
• Вибрация: Если вы заметили необычную вибрацию во время движения, это может быть дифференциал, и вам стоит обратиться к механику для проверки дифференциала.
• Необычный запах: По мере старения масла дифференциала оно может начать пахнуть гарью. Когда вы чувствуете запах горелого масла, пришло время провести дифференциальное обслуживание.

Можно ли ездить с неисправным дифференциалом?

Дифференциал не выходит из строя без предупреждения. Признаки, которые мы перечислили выше, могут быть тем, что удерживает ваш автомобиль на дороге, если вы выполняете профессиональное дифференциальное обслуживание. Если вы следуете рекомендованному графику замены жидкости и масла в вашем автомобиле, включая дифференциал, у вас никогда не должно возникнуть этих проблем.

Технически да, вождение автомобиля с неисправным дифференциалом возможно, но не рекомендуется. Езда с плохим дифференциалом только усугубит ситуацию, и вы можете оказаться где-нибудь на обочине. Другие компоненты вашего автомобиля также могут быть повреждены, что может стоить вам еще больше денег при капитальном ремонте.

Ваш автомобиль рядом с вашим домом является дорогой и важной инвестицией.Как и в вашем доме, вы должны следовать рекомендуемому графику обслуживания основных компонентов, таких как обслуживание дифференциала, замена масла и перестановка шин. Это считается профилактическим обслуживанием и продлит срок службы вашего автомобиля. Позвоните сегодня по номеру 941-493-6511, чтобы заказать ремонт дифференциала в Венеции, штат Флорида.

Типы автомобильных дифференциалов и принцип их работы

Возможно, мы никогда не узнаем, кто изобрел дифференциал, но этой технологии не менее 3000 лет. Дифференциалы или дифференциалы основаны на основном принципе, согласно которому при прохождении поворотов внешнее колесо поворачивается быстрее, чем внутреннее, преодолевая большее расстояние.Массивная ведущая ось может погнуться, сломаться или поцарапать шины.

Было разработано несколько типов автомобильных дифференциалов: некоторые предназначены просто для учета разницы в скорости вращения колес, а другие предназначены для ее нейтрализации или усиления.

Открытый дифференциал

Открытый дифференциал допускает разницу в скорости вращения колес или проскальзывании колес, но не более того. Шестерня ведущего вала приводит в движение ведущую шестерню дифференциала. Пара конических шестерен дифференциала приводит в движение пару ведомых конических шестерен, которые соединяются с полуосями для привода колес.На типичной сухой дороге открытый дифференциал позволяет внешнему колесу вращаться быстрее, чем внутреннему. При хорошей тяге мощность от двигателя и трансмиссии передается пропорционально на каждое колесо — 50/50 на прямой, переменная на поворотах.

Единственная проблема возникает, когда ведущее колесо теряет сцепление с дорогой, например, на льду или гравии. В этом случае открытый дифференциал позволяет всему крутящему моменту передаваться на колесо без сцепления с дорогой, в результате чего автомобиль никуда не движется. Открытые дифференциалы можно найти на большинстве автомобилей в мире, но не на высокопроизводительных или внедорожных автомобилях.

Дифференциал повышенного трения

В 1932 году Фердинанд Порше, обнаружив, что открытый дифференциал не может преодолевать сложные повороты — внутреннее колесо теряет сцепление с дорогой в поворотах на высокой скорости, — разработал дифференциал повышенного трения. В нормальных условиях вождения, на прямых дорогах и в типичных поворотах самоблокирующийся дифференциал действует как открытый дифференциал, допуская разницу в скорости вращения колес. Однако при резком ускорении и резких поворотах муфты или пластины в самоблокирующемся дифференциале не позволяют дифференциалу передавать весь крутящий момент на колесо с наименьшим сопротивлением. Это позволяет гоночному автомобилю преодолевать скоростные и мощные повороты. Дифференциалы с ограниченным проскальзыванием можно найти на многих автомобилях с высокими характеристиками и на некоторых якобы внедорожниках.

Блокировка дифференциала

Иногда любое проскальзывание колес слишком велико, что устраняет блокировка дифференциала. Блокирующие дифференциалы или блокираторы могут быть расширением ограниченного проскальзывания, используя муфты и пружины для активации механизма блокировки, передавая равный крутящий момент на каждое колесо, независимо от наличия тяги.Блокируемые дифференциалы с возможностью выбора используют воздух, электричество или кабель. Детройтские блокираторы или блокираторы щелчка обеспечивают отличную блокировку и передачу крутящего момента, но на самом деле не являются дифференциалами, поскольку они полностью отключают ось в поворотах. Блокируемые дифференциалы различных типов встречаются на внедорожниках и некоторых автомобилях с высокими характеристиками.

Дифференциал с вектором крутящего момента

Дифференциал с вектором крутящего момента является наиболее продвинутым и сложным типом автомобильного дифференциала, подчеркивающим разницу в скорости вращения колес на поворотах автомобиля.Используя муфты с электронным управлением и отдельный контроллер, дифференциалы с вектором крутящего момента принудительно замедляют колесо внутри поворота, передавая крутящий момент на внешнее колесо, приводя автомобиль в движение в повороте. Также называемые активными дифференциалами, они модулируют передачу крутящего момента по требованию, что приводит к динамичному вождению и лучшему прохождению поворотов. Дифференциалы с вектором крутящего момента обычно встречаются на заднеприводных и полноприводных автомобилях, а некоторые автомобили имитируют это, модулируя тормоза на внутреннем колесе.

Что бы вы ни водили, знайте, что дифференциал может повлиять на сцепление с дорогой и устойчивость, и регулярно обслуживайте его, чтобы продлить срок его службы.

Ознакомьтесь со всеми деталями трансмиссии, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare в NAPA для планового технического обслуживания и ремонта. Для получения дополнительной информации о типах автомобильных дифференциалов поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото предоставлено Wikimedia Commons.

Все об автомобильном дифференциале – Да, он есть и в вашем автомобиле!

Дифференциал является составной частью автомобиля с бензиновым или дизельным двигателем или любым другим двигателем.В то время как двигатель производит мощность, которая предназначена для передачи на колеса, мощность передается на колеса, которые не связаны жестко, а имеют дифференциал между ними для особой цели. Что это за цель? И как это работает и т.д.? В следующих вопросах мы посмотрим.

Какова функция дифференциала?

Большинство автомобилей либо переднеприводные, либо заднеприводные. Это означает, что мощность двигателя передается на два передних колеса или задние колеса, в любом случае один комплект колес следует за ним и катится независимо.

В случае, если бы автомобиль двигался только по прямой, мощность двигателя могла бы передаваться на два колеса напрямую без использования дифференциала. Однако это не так, и когда вы поворачиваете машину за угол, внутреннее колесо должно вращаться меньше, чем внешнее. Таким образом, функция дифференциала состоит в том, чтобы учесть это изменение и позволить внешнему колесу вращаться больше, чем внутреннему колесу, без проскальзывания. Без дифференциала машина не смогла бы пройти поворот без пробуксовки.

Как работает дифференциал?

В своей простейшей конфигурации дифференциал состоит из зубчатого венца, который приводится в движение шестерней. Зубчатый венец соединен с крестовиной. Шестерня крестовины может вращаться вместе с зубчатым венцом, а также вокруг своей оси. Крестовина находится в зацеплении с двумя боковыми шестернями, которые приводят в движение полуоси колес, на которые должна передаваться мощность. При прямолинейном движении автомобиля кольцо и крестовина вращаются как единое целое и передают равную мощность на полуоси, крестовина в этом случае не вращается вокруг своей оси.

В случае, если автомобиль поворачивает вправо/влево, крестовина также начинает вращаться вокруг своей оси, чтобы учесть разницу в сопротивлении, с которым сталкиваются колеса. Разница в скорости добавляется или вычитается из отдельных боковых шестерен в зависимости от того, какое колесо нужно больше вращать.

Читать — Как понять, что шины автомобиля нуждаются в замене?

Сколько существует типов дифференциалов?

Самым распространенным и первым дифференциалом, который начали использовать в автомобилях, был открытый дифференциал.Другие, такие как блокируемый дифференциал, дифференциал повышенного трения, дифференциал повышенного трения с электронным управлением, появились по мере того, как в этой области были достигнуты технические достижения.

Наиболее совершенным из них, появившимся в результате очень поздних разработок, является дифференциал векторизации крутящего момента. Он используется в основном в спортивных автомобилях. Каждый дифференциал имеет свой набор преимуществ и ограничений.

Дифференциал есть только у заднеприводных автомобилей?

Нет, дифференциал и карданный вал в основном видны на заднеприводных автомобилях с передним расположением двигателя.Однако дифференциал присутствует в автомобилях с передним расположением двигателя и переднеприводной системой. Таким образом, в основном все автомобили имеют по крайней мере один дифференциал, который распределяет мощность между колесами.

Может ли автомобиль иметь два дифференциала?

В случае полноприводных автомобилей имеется два дифференциала, один задний и один передний. Раздаточная коробка используется для разделения мощности между передними и задними колесами.

Прочтите другие статьи, нажав здесь!

Ремонт дифференциала | Vesa`s Automotive Service Inc Rochester, NY, XFOCUSAREA2 и XFOCUSAREA3

Выберите сервис из следующего списка:— выберите сервис —Differential Fluid ChangeDifferential Service

Описание ремонта дифференциала

Дифференциал отвечает за передачу мощности двигателя на колеса. Он также компенсирует и адаптируется к различиям в скорости вращения колес, когда ваш автомобиль проходит повороты. Когда ваш автомобиль проходит поворот, внутреннее колесо вращается медленнее, чем внешнее колесо, которое должно вращаться быстрее, чтобы не отставать от внутреннего колеса. Дифференциал позволяет колесам вращаться с разной скоростью, сохраняя управляемость. Автомобиль без дифференциала будет прыгать и трястись по тротуару из-за нестабильной и шаткой езды. Полноприводные автомобили оснащены дифференциалом спереди и сзади, а автомобили с задним приводом оснащены дифференциалом сзади.Дифференциал переднего привода, называемый коробкой передач из-за функционального сочетания переднего моста и трансмиссии, расположен между передними колесами. Полноприводные автомобили оснащены дифференциалом как между передними, так и задними колесами с раздаточной коробкой между ними. Корпус регулирует разницу скоростей между передними и задними колесами. Во всех транспортных средствах дифференциал в первую очередь отвечает за распределение и регулирование мощности между колесами.

Преимущества ремонта дифференциала

Независимо от того, имеет ли ваш автомобиль полный, передний или задний привод, дифференциал вашего автомобиля подвергается сильному износу.При планировании обслуживания по ремонту дифференциала вы должны учитывать, где вы чаще всего ездите и сколько времени ваш автомобиль тратит на движение по определенным типам местности. Труднопроходимая местность, такая как грунтовые дороги, грунтовые или гравийные дороги, и экстремальное вождение могут оказать более сильное влияние на срок службы дифференциала вашего автомобиля. Техническое обслуживание дифференциалов будет отличаться от автомобиля к автомобилю. Как часть вашего обычного графика технического обслуживания автомобиля, замена дифференциальной жидкости может положительно повлиять на безопасность и здоровье вашего автомобиля.Шум, исходящий от дифференциала вашего автомобиля, может быть признаком недостаточного количества смазки или изношенных шестерен и подшипников из-за регулярного износа. При первых признаках проблемы свяжитесь с нами, чтобы мы могли быстро диагностировать и устранить проблему.

Vesa`s Automotive Service Inc с гордостью обслуживает клиентов в Рочестере, штат Нью-Йорк, Брайтоне, штат Нью-Йорк, Питтсфорде, штат Нью-Йорк, и прилегающих районах.

обслуживаемых района: Рочестер, Нью-Йорк | Брайтон, Нью-Йорк | Питтсфорд, Нью-Йорк | и прилегающие районы

Замена дифференциала Автомобиль Деталь

Дифференциал Деталь автомобиля

Когда вы хотите купить дифференциал взамен старого, важно, чтобы номера деталей и передаточное число совпадали, чтобы убедиться, что он подходит для вашего автомобиля. Сделайте все правильно с первого раза – Вы же не хотите купить не тот, а затем снова и снова искать правильный.

At Your Car Spares Ltd – Что мы тестируем и ищем!!!!

При принятии решения оставлять дифференциал или нет мы смотрим на пробег и историю автомобиля. Если пробег большой и он ранее не заменялся, есть вероятность, что он может не прослужить намного дольше, что представляет риск для клиента, если он будет использовать эту деталь.Как только мы завели машину, мы прислушиваемся к любым необычным звукам, исходящим от дифференциала. Мы не можем диагностировать проблемы на основе шума, который он издает, но это даст нам представление о том, где могут быть проблемы, некоторые шумы легко поддаются лечению, поэтому, прежде чем принимать решение о замене дифференциала из-за того, что он издает шум, проведите некоторое исследование или примите меры. это механику, потому что это может быть легко исправить, как смазка механизма.

Где найти номер детали

В зависимости от марки вашего автомобиля будет зависеть, где можно найти номер детали.Номер детали обычно указан сзади, но в некоторых случаях он может быть на наклейке сверху. Помимо соответствия номеру детали, вам также необходимо соответствовать передаточному числу, которое также можно найти на дифференциале или на наклейке. Ниже мы покажем вам примеры расположения номеров деталей и передаточных чисел на дифференциале.

Где найти номер детали дифференциала

Крупный план дифференциала

Другое представление о том, где найти номер детали на дифференциале

Еще один крупный план серийного номера

.

Как работает дифференциал?

Дифференциал отвечает за передачу мощности на колеса, а также распределяет большую мощность на колесо, чтобы заставить его вращаться больше, чтобы вы могли совершить поворот.При выполнении поворота ваше внешнее колесо будет вращаться больше, чем внутреннее колесо, так как ему нужно пройти дальше, и это делает дифференциал. Мощность от приводного вала передается через шестерню на зубчатый венец, который затем соединяется с крестовиной. Скорость, с которой вращается приводной вал, будет зависеть от марки и модели автомобиля, и эта скорость записывается как отношение, например 3,27:1, что означает, что приводной вал будет вращаться 3,27 раза по сравнению с одним полным оборотом от колесо, и его часто называют передаточным числом или передаточным числом реечной передачи.

Крестовина является неотъемлемой и уникальной частью дифференциала, поскольку она может вращаться вокруг своей оси и вращаться вместе с ведущей шестерней. Паутинное колесо зацеплено с двумя боковыми шестернями, и поскольку 3 из них являются коническими шестернями, это позволяет плавно передавать мощность между ними и приводным валом. При движении по прямой крестовина будет вращаться вместе с зубчатым венцом, и обе боковые шестерни будут вращаться, что сделает крестовину и две боковые шестерни единым целым.При левом повороте шестерня крестовины вращается вместе с зубчатым венцом и вокруг своей оси, вращая боковые шестерни. Правосторонняя шестерня будет двигаться с суммой скоростей вращения и вращения, а так как левосторонняя шестерня находится на противоположной стороне, то она движется с разницей между скоростями. Просто это означает, что правая сторона будет вращаться больше, чем левая, и это будет повторяться на колесах.

вернуться к Автозапчасти

Дифференциальная служба в Барнхарте, штат Миссури: что нужно знать

Чешешь затылок? Не волнуйтесь, если вы не знаете, что такое дифференциал, вы узнаете это через мгновение. Дело в том, что если вы едете на машине где-нибудь в Барнхарте, штат Миссури, у вас есть дифференциал. Независимо от того, является ли ваш автомобиль переднеприводным, заднеприводным или полноприводным, у вас есть дифференциал. У вас может быть даже два или три.

Неудивительно, что работа дифференциала состоит в том, чтобы компенсировать различия. Конкретно разница в скорости вращения колес при повороте. Например, представьте, что вы находитесь на углу рядом с вашим домом в Барнхарте, штат Миссури. Ваше внутреннее колесо имеет более короткий путь, чем внешнее колесо, когда вы поворачиваете за угол.Это означает, что ваше внешнее колесо должно вращаться быстрее, чтобы идти в ногу с внутренним колесом.

Дифференциал позволяет колесам вращаться с разной скоростью, обеспечивая при этом мощность вашего автомобиля. Без дифференциала наши шины царапали бы и прыгали по асфальту во время поворотов, как ранние автомобили.

Вы когда-нибудь замечали большую выпуклость посередине задней оси грузовиков? Это дифференциал. Заднеприводные автомобили имеют задний дифференциал. Большинство полноприводных грузовиков и внедорожников также имеют аналогичный дифференциал на передней оси.Дифференциал переднеприводных автомобилей называется коробкой передач, потому что он объединяет дифференциал и трансмиссию в одном блоке. Полноприводный автомобиль будет иметь дифференциал или раздаточную коробку, которая регулирует разницу скоростей между передними и задними ведущими колесами.

Некоторым владельцам автомобилей в Сент-Луисе это может показаться немного сложным, но вы можете видеть, что вся мощность двигателя направляется через ваши дифференциалы. Они достаточно прочны, чтобы справиться с работой, но, как мы уже говорили ранее, они должны быть надлежащим образом смазаны , чтобы оставаться прочными.Поэтому время от времени вам нужно обслуживать дифференциал в Kevin’s Car Care. Использованная жидкость сливается и заменяется чистой жидкостью. Некоторые производители транспортных средств советуют устанавливать в некоторые дифференциалы специальные присадки.

No related posts.
