Что такое суппорт в автомобиле фото

Насколько важен тормозной суппорт и какие функции выполняет?

Цитаты из рекламных буклетов автомобилей: «… а ещё у нашей новой модели ярко-красные тормозные суппорта!»

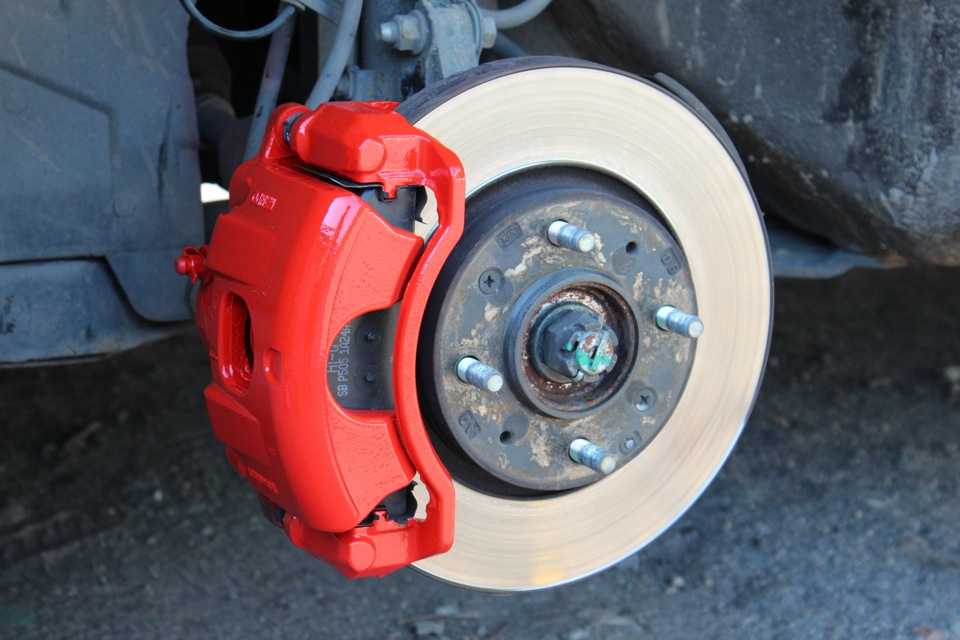

И правда, довольно неплохо смотрятся эти суппорты тормозной системы в глубине колёсных дисков, когда они окрашены в яркие цвета. Но что нам с вами известно о них?

Новое – это хорошо забытое старое

Надо сказать, наш герой «суппорт» присутствует только в системах с дисковыми тормозами. У барабанных, которые очень любят отечественные автоконструкторы и производители очень бюджетных машин, такой детали нет.

Обратимся к истории. Тормозной суппорт вместе со всей дисковой системой появился благодаря талантливому британскому инженеру Фредерику Ланчестеру ещё в довоенные годы.

К сожалению, надёжность такой конструкции в те годы оставляла желать лучшего – конструкторы не могли ещё создать достаточно качественные детали, которые могли бы безотказно работать в жёстких условиях, ведь при торможении выделяется большое количество тепла, с которым нужно справляться.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Из-за этого дисковые системы отошли на второй план, уступив барабанным, но только до тех времён пока промышленность не освоила новые материалы и технологии.

Такие времена настали в 50-е годы ХХ столетия, именно тогда появился первый серийный автомобиль, оснащённый дисковыми тормозами — Chrysler Crown Imperial.Рис.

Зачем нужен тормозной суппорт?

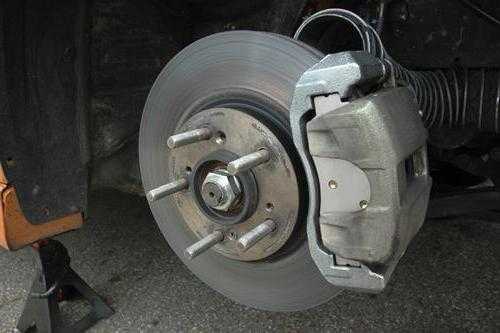

Для того чтобы остановить крутящееся колесо необходимо прижать колодки к специальному диску, который крутится вместе с колесом. За эту процедуру и отвечает вышеназванный тормозной механизм.

Тормозной суппорт должен быть прочным, жаростойким и компактным.

Этот тормозной волшебник сконструирован так, что передаёт давление гидравлической жидкости в тормозной магистрали на колодки и при этом выдержать все нагрузки от колоссального выделения энергии.

На первый взгляд всё просто, но так ли это на самом деле? Давайте разберёмся более детально в том, как работает тормозной суппорт.

Важные технические подробности

Механизм работает по двум немного отличающимся принципам.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

  • с фиксированной конструкцией;
  • с плавающей скобой.

С фиксированной конструкцией

Представляет собой прочный металлический корпус, жёстко закреплённый на поворотном кулаке.

Внутри него находятся поршни, а также сами тормозные колодки, которые в спокойном состоянии отжаты от тормозного диска пружинами.

Когда мы нажимаем на педаль тормоза, давление гидравлической жидкости в магистрали растёт и по шлангам передаётся к поршням суппорта.

Они в свою очередь выдвигаются и прижимают колодки к тормозному диску, благодаря чему вращение колёс гасится, и мы останавливаемся.

С плавающей скобой

В конструкциях с плавающей скобой одна из колодок приводится в движение при помощи поршня, а вторая жёстко закреплена на суппорте, а если точнее, то на так называемой скобе, которая может двигаться по направляющим.

В момент торможения поршень сначала прижимает одну колодку, а затем под действием давления начинает сдвигаться вся скоба, прижимая вторую колодку.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Считается, что такая конструкция проще и дешевле, поэтому именно её можно чаще всего увидеть на обычных, не спортивных автомобилях.

Ну вот и разобрались, как работает тормозной суппорт. Теперь, когда вы услышите красивую рекламу какого-нибудь нового спорткара, имеющего огромные красные суппорта, уже точно будете знать, что это не просто красивая деталь, прячущаяся глубоко в колёсных дисках, а крайне важный элемент тормозной системы, от надёжности которого зависит безопасность движения.

На этом разрешите откланяться, друзья-автолюбители, до новых встреч на страницах нашего блога!

Тормозная система в автомобиле — один из ключевых его механизмов. Она состоит из цепи нескольких устройств и механизмов. Один из таких узлов тема данного материала.

Итак, давайте знакомиться, что такое суппорт в автомобиле и как он работает?

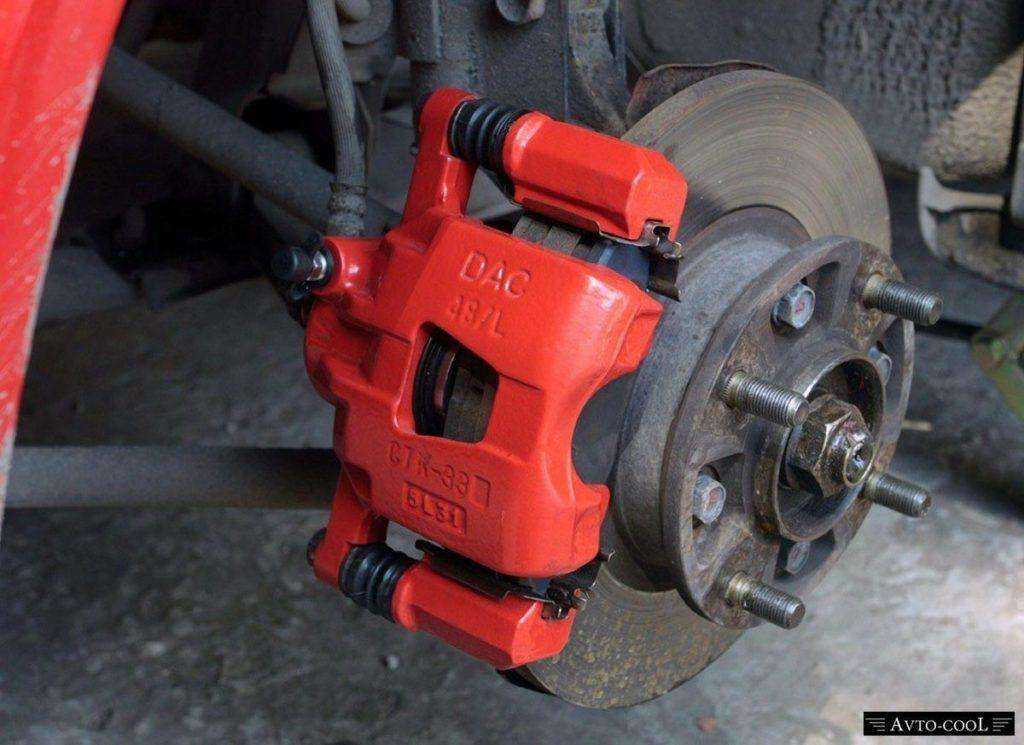

Суппорт, как уже отмечалось ранее, элемент системы торможения. Он отвечает за подержание тормозных колодок в системе дискового торможения и обеспечивает их линейное движение, а также прижимание к тормозному диску.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото В целом, данное устройство обеспечивает тормозное усилие, останавливающее колесо автомобиля.

Устройство и принцип работы тормозного суппорта.

Тормозной суппорт состоит из металлического литого каркаса, в пазах которого двигаются тормозные колодки. Вторым важным элементом суппорта является тормозной цилиндр, где под действием гидравлических сил выдвигается поршень, прижимающий колодки к тормозному диску. В суппортах современных автомобилей, в зависимости от необходимого тормозного усилия, может быть один или несколько таких цилиндров.

Данный узел крепиться к элементу системы подвески колеса, таким образом, что суппорт как бы обхватывает тормозной диск с обеих сторон. Этим обеспечивается распределенное усилие по обоим сторонам тормозного диска тормозными колодками.

Тормозная жидкость подается по гибким либо жестким шлангам из главного тормозного цилиндра в рабочий цилиндр суппорта, который закреплен на подвижных направляющих с неподвижным каркасом суппорта, что обеспечивает равномерное смещение при работе тормозной системы.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Обслуживание суппортов тормозной системы производится путем его чистки осмотра на предмет целостности металлических и резиновых деталей при замене тормозных колодок. При наличии подтекания тормозной жидкости производится замена резиновых уплотнителей тормозного цилиндра.

В заключение немного истории появления данного механизма. Первоначально данную систему дискового торможения на основе тормозного диска и суппорта изобрел Уильям Ланчестер и запатентовал ее в начале прошлого века. Однако она не получила в те времена широкого распространения на автомобилях той эпохи. Вспомнили изобретение Ланчестера автомобильные конструкторы лишь во второй половине 50-х годов двадцатого века.

Видео.

Суппорт один из ключевых механизмов тормозной системы автомобиля. Основная задача, прижимать колодки к тормозному диску и соответственно останавливать его при воздействии на педаль тормоза.

Конструктивно суппорт связан со всей тормозной системой.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото При нажатии на педаль, в главном тормозном цилиндре создается давление, которое направляется по магистралям к суппорту. За счет создаваемого давления, сдвигаются поршни суппорта. Последние в свою очередь сдвигают колодки к диску. За счет сжатия колодок возникает трение, которое и вызывает торможение колеса.

Кстати, суппорт отвечает не просто за сжатие колодок, но за их равномерное размещение (параллельно диску) и соответственно, равномерное прижатие.

Устройство, разновидности и принцип работы

В целом, если рассматривать устройство механизма, то независимо от вида, оно идентичное, за исключением некоторых нюансов. Различают всего две разновидности суппортов:

Чисто по техническим соображениям, вторая разновидность появилась раньше, она дешевле, конструктивно проще. Конструктивно суппорт представляет собой сам механизм, цилиндр с поршнями, крепление. В суппортах с плавающей скобой, цилиндры устанавливают с внутренней стороны. Таким образом, во время торможения поршень надавливает на ту колодку, которая размещается непосредственно за ним.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото То есть первая колодка начинает двигаться, прижимается к диску и в это же время, направляющая скоба двигается навстречу поршню по направляющим, тем самым прижимая уже вторую колодку.

За счет того, что в принципе система простая, не требует серьезных затрат, её применяют на бюджетных автомобилях Lada Priora, Kalina, Granta, Chevrolet Lanos, Aveo, Renault Logan, Opel Astra. Что интересно, но и на модели классов выше (к примеру, БМВ 7 Е38) раньше устанавливались также плавающие суппорта.

Суппорт с фиксированной системой представляет собой классический корпус, но с двумя симметричными рабочими цилиндрами, размещающимися по бокам от тормозного диска. Здесь аналогично сам суппорт крепится к поворотному кулаку или к задней подвеске (балка, рычаги и т.д. в зависимости от модификации).

Принцип действия аналогичен, при нажатии на педаль тормоза, в главном цилиндр создается давление, направляющиеся по магистрали в рабочие цилиндры суппорта. Давление «заставляет» поршни сдвигаться, а соответственно и двигаются колодки.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Чем выше сила нажатия на педаль, тем выше давление, соответственно сильней прижимаются колодки. Разница фиксированной конструкции в том, что здесь прижатие колодок к диску происходит одновременно. Соответственно повышается эффективность торможения. В «неактивном» положении, колодки удерживаются с помощью пружин.

Такие конструкции зачастую используют для спортивных машин, для автомобилей с повышенной массой, да и просто моделей классом выше. К примеру, модели семейства BMW X6, Х5, Mercedes ML 163, Skoda Rapid, Toyota Cruiser Prado, Subaru Forester.

Устройство у обеих систем практически идентичное и состоит из:

• Цилиндров с поршнями. Причем поршней может быть сколько угодно, один и даже 12, в более мощных системах.

• Пыльников направляющих, поршней.

• Крепежных, уплотнительных колец поршня.

• Тормозных колодок (внешних, внутренних).

• Тормозных магистралей со штуцерами.

Кстати, специалистами уже давно изучена особенность, что количество поршней не всегда влияет на качество торможения.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Основное здесь — это площадь прикосновения поршня к колодке, чем она больше, тем лучше. Исходя из того, можно сделать вывод, что один поршень лучше. Хотя системы, где несколько поршней лучше справляются с агрессивным торможением, менее подвластны перегреву.

Неисправности, признаки и ресурс суппортов

Признаков, которые могли бы указать на проблемы конкретно с суппортом, достаточно много. В тоже время они могут свидетельствовать и о других проблемах, связанных не только с тормозной системой. Можно выделить несколько групп признаков:

• Машину тянет в сторону.

• Необходимость повышать усилие для полной остановки.

• Блокировка тормозов при чрезмерном нажатии на педаль.

Исходя из перечисленных выше признаков, можно подготовить относительно небольшой список проблем:

• Подклинивание направляющих. Встречается на плавающих суппортах, когда направляющие забиваются грязью, ржавеют, появляется коррозия, гнутся. Можно предпринять попытку зачистить направляющие щеткой по металлу, напильником или купить новую деталь.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Имейте виду, что если на направляющих отчетливо видна выработка (ямки от коррозии), то скорей всего проблема останется.

Кстати, не забывайте, что направляющим требуется специальная смазка, нельзя допускать работу «на сухую».

• Клинит поршень. Проблема встречается, если на внутренних стенках цилиндра, поверхности поршня, имеется выработка, задиры, царапины. Можно конечно отполировать выработку или царапины, только смысла в этом практически нет.

• Коррозия на поршне. Поможет полировка, если, конечно, ржавчина не проникла слишком глубоко. Зачастую, случается из-за поврежденного пыльника поршня, длительного простоя, когда попадает влага, грязь.

• Порванные уплотнители, пыльники продаются повсеместно, главное подобрать ремкомлект, конкретно под вашу модель автомобиля.

• Выход из строя, так называемых монтажных пластин, которые удерживают колодки в посадочном месте. Лучше менять при каждой замене колодок.

• Неравномерный износ колодок. Причина скрывается в тех же направляющих, поршнях и т.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото д.

• Еще одна неисправность достаточно редкая, но все же встречается — это утечка тормозной жидкости. Через штуцер или поврежденный шланг.

• Утечка жидкости через резиновые манжеты на поршне, если они изношены и повреждены. Выход покупка ремкомплекта.

Одними из самых слабых мест суппортов можно назвать:

Что касается ресурса, то в зависимости от модификации и модели суппорта, срок эксплуатации может значительно варьироваться. В среднем, при должном уходе, а это значит своевременной замене уплотнителей, пыльников, использовании хорошей смазки для направляющих, срок службы можно продлить до 150 – 200 000 км.

Заключение

В итоге хотелось бы очертить основные тезисы в статье, а именно:

• Постоянное наблюдение за узлом.

• Использование качественных запчастей, в том числе смазки.

В конечном счете, даже при регламентом обращении внимания на узел, в среднем каждые 10 – 15 000 км, можно уберечь себя от дорогостоящего ремонта, обходясь всего лишь покупкой ремкомплекта.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Что такое тормозной суппорт автомобиля? Принцип работы и как обслуживать.

22 октября, 2020 0


Тормозная система любого автомобиля должна поддерживаться в технически исправном состоянии. От ее состояния зависит безопасность эксплуатации транспортного средства. Если она правильно работает, тогда затормозить можно даже на обледеневшей дороге, с минимальными рисками столкновения с препятствием. Ее механизм включает в себя несколько частей. Основным и важным элементом автомобиля является тормозной суппорт.

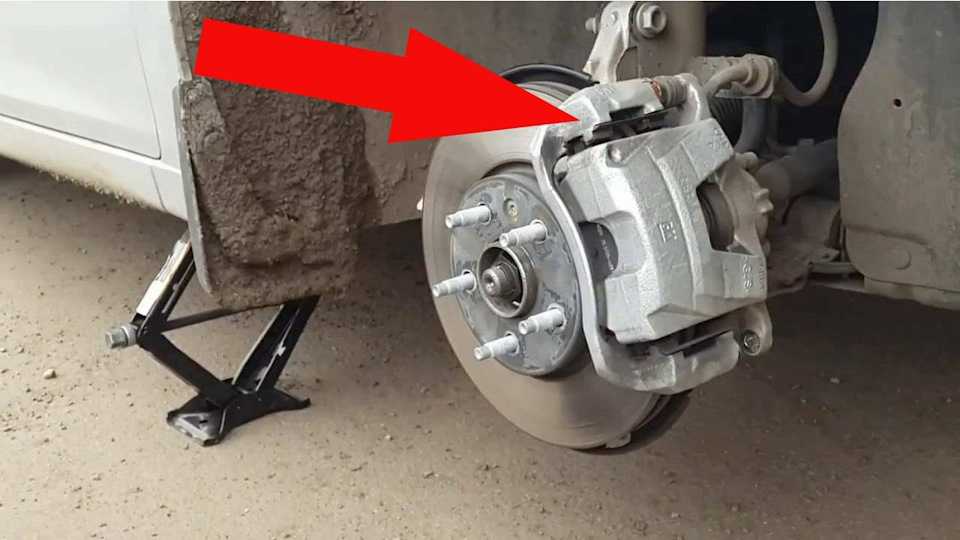

Суппорт – устройство компактных размеров, который надежно фиксирует колодки к поверхности диска, когда происходит торможение и остановка машины. Компонент использовали в 40-е годы, некоторыми моделями суппорта оснащали самолеты. Всего через 10 лет суппорты начали встречаться в спорткарах, сейчас же активно используются в серийных авто и выбор запасных элементов огромен.

От исправности суппорта в автомобиле зависит работоспособность всего устройства.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Суппорт автомобиля имеет стандартную конструкцию, все детали разработаны инженерами. Поломки и неисправности встречаются редко, если автовладелец регулярно посещает станцию технического обслуживания, где работают мастера. Они смогут своевременно обнаружить поломку и неисправность. Но помните о том, что каждый болтик в автомобиле выполняет определенную задачу, поэтому если суппорт  не функционирует как ранее, может пострадать автомобиль и окружающие. Но в процессе активной эксплуатации может потребоваться внеплановый ремонт тормозного суппорта.

Содержание

  • Что такое суппорт?
  • Типы тормозных суппортов и их устройство
  • Принцип работы
  • Какие поломки свидетельствуют об износе или повреждении?
  • Ремонт и замена
    • Как производится замена ремкомплекта?
  • Смазка для суппортов
  • Как сделать, чтобы с суппортами не было проблем?
  • Заключение

Что такое суппорт?

Водители, которые выполняют ремонтные работы самостоятельно или интересуются конструктивными особенностями деталей, могут изучить информацию об его функционировании, габаритах.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото По внешнему виду деталь имеет компактные и небольшие размеры. Она входит в общую конструкцию тормоза дисковой конструкции. Основная задача заключается в своевременном реагировании на педаль тормоза, чтобы автомобиль останавливался. Также от исправного состояния зависит функционирование колодок.

Основная задача суппорта на машине связана с быстрым торможением и полной остановкой автомобиля. Именно поэтому нужно регулярно проводить технический осмотр, чтобы своевременно находить неисправные узлы и детали. Также от функционирования зависит и безопасность на дороге не только самого водителя, но и других участников дорожного движения.

Дополнительная функция этого элемента заключается в надежной и крепкой фиксации колодок. Они находятся параллельно друг к другу. При неисправности или деформации может возникнуть перекос. В таком случае происходит снижение эффективности процесса торможения. Владельцы должны помнить, что если не устранять неисправность, то можно столкнуться с преждевременным и серьезным износом тормозных элементов.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Важно регулярно проверять суппорт на техническую исправность.  Если обращаться за помощью на станцию технического обслуживания, специалисты будут проверять работоспособность при помощи оборудования и стендов. Они смогут своевременно и точно обнаружить деформированные участки, повреждения, сколы и трещины.

Типы тормозных суппортов и их устройство

Сейчас такие элементы всегда устанавливаются на передние колеса автомобилей. Конструкция предусматривает присутствие суппорта. Основные виды, отличающиеся конструктивными особенностями:

  1. Плавающие. Они использовались на автомобилях советского автопрома. Именно поэтому их считают классическим вариантом. Но многие производители и сегодня используют такие детали для установки на недорогие модели транспортных средств. Когда водитель нажимает на педаль тормоза, то происходит задействование огромного количества процессов. Внутри конструкции расположена жидкость под небольшим давлением. Она способствует тому, что колодки приводятся в движение, плотно прилегают к корпусу диска.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото
    Все эти процессы способствуют тому, что выравнивается сила. Важно следить за состоянием направляющих. Они должны обрабатываться смазкой, которая предотвращает загрязнения, появление ржавчины при контакте с влагой, водой.
  2. Фиксированные. В таком суппорте в машине есть поршни. Они находятся с каждой стороны и выполняют одну из главных функций. Эта деталь по своей конструкции сложная, поэтому в случае поломки часто требуется полная замена. Когда водитель нажимает на педаль тормоза, происходит плотное прижимание к поверхности диска. Все детали и узлы работают синхронно. Производители используют такие варианты запчастей, потому что они привлекают внимание высокими техническими параметрами. Они точные, эффективно работают. Фиксированные конструкции можно встретить на внедорожниках, спортивных автомобилях, современных моделях машин.

Эффективность работы также зависит от

направляющих суппортов. Их количество зависит от конструктивных особенностей.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Производители могут установить один или несколько узлов. Сегодня на рынке запчастей можно встретить усиленные и крепкие модели, которые оснащены 12 поршнями. Тормоз автомобиля в таком случае работает четко, а машина быстро реагирует на нажатие педали. Водители должны понимать, что во время поездки разница ощущается не особо.

Обратите внимание! Увеличенное количество поршней уменьшает надежность этой запчасти. По разным причинам они могут быстрее изнашиваться и приходить в негодность. Нередко владельцы таких запчастей сталкиваются с протечками жидкости и смазочных материалов, которые выполняют одну из главных функций.

Принцип работы

Суппорт тормозной на ВАЗ имеет стандартную конструкцию. Для производства корпуса используют прочный закаленный металл, который защищает внутренние детали от преждевременных повреждений и негативного воздействия воды. Внутри расположены поршни, металлические скобы для фиксации, направляющие.

Резиновые пыльники защищают от попадания и проникновения пыли.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Конструкция включает также крепежные элементы, уплотнительные прокладки. Принцип функционирования этого устройства выглядит следующим образом:

  1. Поршень подключается к гидравлической системе тормозной системы. Жидкость влияет на поршни переднего тормозного суппорта, поэтому создается определенный уровень давления.
  2. Когда происходит повышение давления, поршень начинает выталкивать колодку.
  3. Под давлением происходит надежный прижим колодок, которые соединяются с дисками. Сила активности и сжатия зависит от интенсивности давления на педаль транспортного средства. Все узлы в таком случае создают силу трения, поэтому машина начинает останавливаться.
  4. Когда водитель отпускает педаль транспортного средства, все узлы рассоединяются между собой и принимают первоначальное состояние.

Это классический вариант функционирования суппорта. Важно помнить, что существуют конструкции деталей, поэтому принцип работы может отличаться.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Какие поломки свидетельствуют об износе или повреждении?

Тормозной суппорт находится в движении, поэтому часто выходит из строя. Наибольшему износу подвержены подвижные узлы. Распространенные поломки влияют на безопасность и требуют устранения:

  1. Элементы для направления заедают в процессе эксплуатации. Для обнаружения поломки нужно проверить работоспособность подвижных узлов и систем. Часто изнашиваются резиновые пыльники, от которых зависит герметичность. Когда влага или пыль контактирует, попадает в смазочный материал, происходит ухудшение ее первоначального состояния, теряются основные свойства. Она начинает постепенно повреждать внутренние детали, металлические крепления.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото
  2. Закисание направляющих. Это также распространенная неисправность. Владельцы транспорта могут самостоятельно очистить поверхность от ржавчины. Специалисты и мастера технического сервиса советуют покупать новые детали.
  3. Один или несколько поршней заклинивает в определенном положении. Основной причиной служит появление коррозии и ржавчины. В таком случае нужно проверить целостность пыльников на наличие трещин, повреждений. Их часто не видно при осмотре, поэтому необходимо обращаться за помощью к специалистам.
  4. Тормозная жидкость вытекает из конструкции. Следы масла появляются в том случае, когда внутренние элементы сильно изношены. В таком состоянии начинает просачиваться влага. Для решения проблемы нужно купить качественные уплотнители. Многие производители предлагают уже готовые ремкомплеты для замены.
  5. Крепление колодок разрушилось, появился люфт, расшатывание. Для фиксации используют вставки из металла.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Чтобы сэкономить деньги, необходимо менять вставки вместе с колодками. Благодаря этому минимизируются затраты.

Это проблемы, с которыми сталкиваются водители в процессе эксплуатации машины. Также поршневая система часто становится не подвижной при заклинивании, износе или повреждении. Нужно регулярно проверять целостность и работоспособность направляющих элементов, гидравлическую систему.

Симптомы поломки:

  1. Проблемное торможение. Для остановки транспортного средства нужно сильно давить на педаль тормоза. Основной признак – длинный тормозной путь.
  2. В процессе эксплуатации пропала упругость педали, она стала мягкой. Продавливание осуществляется резко.
  3. Торможение происходит неравномерно. Иногда водители отмечают, что автомобиль начинает тянуть в одну сторону.
  4. После того как водитель перестает тормозить, прихватывает систему.
  5. Стук педали тормоза.
  6. Когда водитель резко нажимает на педаль тормоза, происходит заклинивание или полная блокировка конструкции.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото
  7. В процессе эксплуатации слышен посторонний звук, стук, свист.

Если во время езды на автомобиле были обнаружены такие неисправности, необходимо не тянуть с ремонтом и обращаться за помощью к специалистам. Они смогут точно определить неисправность, устранить его в течение короткого времени.

Ремонт и замена

Если сломался тормозной суппорт, необходимо обращаться к мастерам. Не каждый сможет сам починить деталь, восстановить ее работоспособность. В зависимости от конструктивных особенностей можно заменить несколько деталей. Но водители могут столкнуться с поломками, которые не подлежат ремонту. Нужно покупать новую деталь, которая подойдет под модель транспортного средства.

Внешние металлические элементы изнашиваются чаще всего. На их поверхности возникает влага, которая приводит к коррозии. Не рекомендуется использовать краску для защиты, чтобы продлить рабочий ресурс. Ржавчина приводит к полному повреждению деталей. Также она становится причиной заклинивания.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Когда суппорт исправен, можно снять отдельно колодки. Их очищают при помощи смазки. После обработки их нужно установить на прежнее место. Важно регулярно делать осмотр, чтобы оценить степень износа. Даже при минимальном повреждении очистка не принесет результат. В таком случае нужно заменить эту деталь для восстановления работоспособности конструкции.

Как производится замена ремкомплекта?

Самостоятельный ремонт требует предварительной подготовки свободного места, где можно разобрать конструкцию. Но делать это нужно там, где в суппорт на авто не будет проникать пыль, песок. Затем нужно следовать такому алгоритму действий:

  • снятие креплений и деталей;
  • переборка суппорта;
  • при необходимости проводится тщательная очистка;
  • осмотр на наличие ржавчины, износа;
  • смазка элементов;
  • монтаж ремкомплекта;
  • последовательная сборка и монтаж на прежнее место;
  • выполнение прокачки тормозной системы, чтобы она стала герметичной, убрать воздух внутри конструкции.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Замена ремкомплекта выглядит следующим образом:

Обратите внимание! Если вы первый раз занимаетесь ремонтом, фотографируйте каждый элемент до его снятия. Это поможет грамотно собрать систему.

Смазка для суппортов

Можно ли использовать смазку любую? Конечно же, нет. Самые распространенные смазочные материалы созданы из масел и в процессе нагрева разжижаются, стекают с металла.

Не рекомендуется применять солидол, литол, а также иные медные, либо керамические смазки из-за взаимодействия с резиновыми элементами. Они вредят резине. Пыльники соскакивают с базовых мест, из-за чего пальцы в итоге не защищены.

Чем же в таком случае лучше смазывать? Покупайте для направляющего переднего суппорта и иных элементов только такие смазки, которые предназначены для направляющих.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Изделия встречаются от производителей Bosch, Liqui Moly.

Как сделать, чтобы с суппортами не было проблем?

Для продления жизни суппорта на авто, следует запомнить ряд правил:

  1. Не стоит экономить тормозную жидкость. Производить замену следует каждые 1-2 года (зависит от активности эксплуатации своего транспортного средства).
  2. Слушайте звуки, которые издает ваш автомобиль. Как только заметите симптомы поломки обратитесь к мастерам.
  3. Проблемы с тормозами – основной «сигнал» о том, что следует отправиться на СТО.

Для того чтобы элементы смогли просуществовать как можно дольше, старайтесь регулярно посещать сервисный центр, производить профилактику суппортов. Проще заплатить за диагностику, ремонт, чем за повреждение чужого имущества.

Заключение

Достаточно часто можно услышать от опытных водителей том, что суппорт – основная деталь тормозной системы.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото В некотором роде это правда, но и не совсем. Суппорт играет важную роль в процессе торможения авто, но и иные части системы являются не менее важными.

Рекомендуем почитать:

  • 0 комментариев

    Строение современного легкового автомобиля

    Автомобиль — это сложный механизм. Но каждый водитель должен хотя бы базово понимать, по какому…

    19 июля

  • 0 комментариев

    Бьет руль при торможении на большой скорости — причины и способы решения

    Некоторым водителям кажется, что если руль начинает дрожать, то это неопасно и проблема исчезнет самостоятельно….

    13 мая

  • 0 комментариев

    Кондиционер в машину от прикуривателя – как выбрать и установить

    Встроенные автомобильные кондиционеры неудобны: они не работают при выключенном моторе, их тяжело отрегулировать и заменить….Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

    11 мая

устройство, принцип работы, виды, неисправности

Даже тот, кто слабо разбирается в устройстве автомобиля, знает, где находятся суппорта и для чего они нужны. Ну или хотя бы приблизительно представляет. Вот они, виднеются в передних (а зачастую и задних) колесах, так что никаких сомнений в их принадлежности к тормозной системе нет и быть не может.

Суппорт, на самом деле, устройство не сложное, но рационально и толково сделанное. Выходит из строя он достаточно редко, особенно при нормальном техническом обслуживании. Как он устроен, как работает, какие виды и конструкции бывают – читайте дальше.

Содержание

  1. Что такое суппорт и для чего он нужен?
  2. Виды, устройство и принцип работы
  3. Неисправности суппортов и их признаки
  4. Ремонт суппортов
  5. Смазка для суппортов
  6. Советы автомобилистам
  7. Заключение

Что такое суппорт и для чего он нужен?

Суппорт автомобиля – это деталь дискового тормоза, которая отвечает за работу тормозных колодок, предпоследнее звено в передаче усилия от водителя, когда он нажимает на педаль тормоза, до пары диски-колодки.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Конструктивно суппорт связан и с гидравлической системой, и с самой тормозной парой.

Задача суппорта – прижимать колодки к тормозному диску, когда необходимо торможение, и удерживать колодки на расстоянии от диска, когда тормоз не задействован. От того, насколько четко он работает, зависит комфорт и безопасность торможения.

Другая функция, о которой часто забывают неспециалисты – фиксировать тормозные колодки строго параллельно друг-другу и тормозному диску. Малейший перекос уменьшает пятно контакта, ухудшает качество торможения и ускоряет износ тормозных поверхностей. Поэтому так важно, чтобы суппорта не только хорошо работали, но и не имели ни малейшего изъяна в своей конструкции.

Виды, устройство и принцип работы

Конструктивно суппорт состоит из корпуса, поршней со штуцерами, скобы для фиксации колодок, направляющих, а также пыльников, уплотнительных и крепежных колец поршней.

Принцип работы достаточно простой.

  1. Поршни подключаются к гидравлике тормозной системы.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Когда водитель нажимает на педаль тормоза, тормозной цилиндр создает давление в гидравлической системе, жидкость давит на поршни (рабочие цилиндры) суппорта и толкает их вперед.
  2. Выдвигаясь под действием давления, поршень толкает и тормозную колодку (в зависимости от конструкции суппорта, только внутреннюю или обе сразу, об этом чуть дальше).
  3. Колодки прижимаются к тормозному диску, причем сила и скорость сжатия зависят от того, как водитель давит на педаль. Под действием силы трения колесо тормозит.
  4. Как только нажим на педаль тормоза прекращается, давление в гидросистеме падает и поршни отходят назад и отводят колодки от диска. Можно ехать!

Это общий принцип работы тормозного суппорта. Но было бы странно, если за долгие годы инженеры не придумали несколько разновидностей этой несложной конструкции. Сегодня можно встретить два основных типа суппортов: плавающие и фиксированные.

1. Плавающая конструкция — это более старый тип, который до сих пор используется в бюджетных автомобилях.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Основная его особенность в том, что поршни находятся только на внутренней стороне суппорта и, соответственно, они управляют только внутренней тормозной колодкой. При торможении поршень выдвигается, колодка прижимается к диску, и одновременно приходит в движение направляющая скоба – она движется в обратную сторону и прижимает наружную колодку.

Устройство суппорта с плавающей конструкциейПринцип работы суппорта с плавающей конструкцией: 1 — скоба; 2 — направляющая суппорта; 3 — уплотнительное кольцо-демпфер; 4 — суппорт с цилиндром; 5 — поршень; 6 — уплотняющая манжета; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

За счет того, что поршни находятся только с одной стороны, такая конструкция дешевле и проще в исполнении. Однако качество торможения не идеальное за счет того, что колодки прижимаются к диску не одновременно. Поэтому такие суппорта подходят для спокойной «семейной» езды, но не годятся для спорта и агрессивного стиля вождения. На видео, ниже, наглядно показан принцип работы плавающей конструкции.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

2. Фиксированная конструкция — более сложный конструктивно, но и более эффективный вариант. В таком суппорте поршни находятся с обеих сторон, так что при торможении обе колодки прижимаются к диску абсолютно синхронно. Гидравлические каналы суппорта связаны между собой, так что усилие распределяется одинаково.

Устройство суппорта с фиксированной конструкциейПринцип работы суппорта фиксированной конструкции: 2 — болты крепления; 4 — суппорт с цилиндрами; 5 — поршни; 6 — уплотняющие манжеты; 7 — колодки; 8 — тормозной диск; 9 — тормозная жидкость; 10 — штуцер.

Суппорта фиксированного типа ставятся на автомобили, где важно качество, точность и информативность торможения. Их можно встретить в спорткарах, кроссоверах и внедорожниках, просто дорогих современных моделях.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Принцип работы тормозной системы с суппортом фиксированной конструкции наглядно показан на видео-уроке, ниже.

Сколько поршней может устанавливаться в суппорт?

В зависимости от конструкции, это может быть и один (в суппортах плавающего типа), и два, и больше. Самые мощные тормозные системы, рассчитанные на диски R22, могут иметь до 12 поршней, по 6 с каждой стороны. Чем больше поршней, тем четче и сильней срабатывает тормоз, колодки более равномерно прижимаются к диску. Конечно, в обычных поездках разница не слишком чувствуется, но в стритрейсинге хороший мощный суппорт – важный элемент тюнинга.

Однако чем больше поршней, тем ниже надежность конструкции. Больше риск получить протечку тормозной жидкости, больше риск любой другой поломки.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Неисправности суппортов и их признаки

Само «тело» суппорта – конструкция достаточно надежная. Пострадать могут в основном подвижные части: поршни, направляющие, монтажные пластины колодок. В большинстве случаев причиной поломки становятся поврежденные пыльники и уплотнители. Рассмотрим самые частые неисправности.

  1. Клинит направляющие. В конструкциях плавающего типа нередко страдают направляющие: из-за износа пыльников на них попадает вода и грязь, смешиваются со смазкой и приводят к коррозии и выработке. Когда направляющие не в порядке, суппорт теряет подвижность, начинает подклинивать в одном положении, в результате тормоз тяжелее срабатывает или «прихватывает».
    Закисшие направляющие можно попытаться очистить, но чаще их просто меняют на новые.
  2. Клинит поршни. Причиной заклинивания становится, как правило, коррозия на поршне и стенке цилиндра, а также выработка из-за попавшей внутрь воды и грязи. Как она попадает? Через разрыв в пыльнике, который не заметили сразу.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото При явных признаках коррозии шлифовать поршни нет смысла, приходится менять суппорт в сборе.
  3. Утечка тормозной жидкости. Если штуцеры или резиновые манжеты на поршне изношены, через них просачивается тормозная жидкость. Ситуацию можно спасти покупкой новых уплотнителей (есть готовые ремкомплекты) и заменой жидкости в гидросистеме.
  4. Поломка крепления колодок. Тормозные колодки устанавливаются на монтажные пластины. Поскольку нагрузка на тормоза достаточно большая, специалисты советуют менять пластины вместе с колодками. Это обойдется дешевле, чем покупка нового комплекта из колодок и дисков, если пластина выйдет из строя и колодки перекосит в креплении.

Основные признаки неисправностей связаны в основном с потерей подвижности поршней или направляющих, реже – с проблемами в гидросистеме.

  • Затрудняется торможение. Для остановки машины приходится прикладывать больше усилий.
  • Мягкая педаль, которая продавливается почти свободно.
  • Неравномерное торможение, во время которого автомобиль всё время уходит в сторону из-за подклинивания суппорта.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото
  • «Прихватывание» тормозов после окончания торможения.
  • Биение в педали тормоза.
  • Блокировка при резком торможении.
  • Любые звуки от тормозов – скрип, визг и т.д.

При появлении любого из симптомов нужно решать проблему сразу. Тормоза – это не шутка, и нет ничего хорошего в том, что они работают некорректно.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Как устранить заклинивание колодок?

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Как заменить ремкомплект?

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

  1. Демонтаж суппорта.
  2. Полная разборка, очистка.
  3. Проверка на предмет коррозии и выработки.
  4. Смазка направляющих.
  5. Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
  6. Сборка и установка на место.
  7. Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Это поможет правильно собрать всю систему.

Смазка для суппортов

Можно ли смазывать «пальцы» любой подручной смазкой? К сожалению, нет. Причина в том, что суппорт работает в режиме высоких температур, особенно если автомобиль имеет большую массу или водитель любит погонять. В этом случае греется и суппорт, и направляющие, и смазка на них.

По этой причине отпадают самые распространенные смазочные материалы: они сделаны на основе минеральных масел и при нагревании разжижаются и стекают с металла.

Вторая причина, по которой использовать литол, солидол или даже более качественные керамические и медные смазки нельзя – их взаимодействие с резиновыми пыльниками. Большинство смазочных материалов повреждают резину, пыльники соскакивают со своих мест, и пальцы остаются без защиты.

Чем смазывать?

Только тем, что производитель называет смазкой для направляющих. Такие продукты есть у Bosch, Liqui Moly и других производителей автохимии. Один из показателей, что смазка подходит – высокотемпературная устойчивость, сохранение свойств при нагреве минимум до 200 градусов.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Почему в магазине могут предложить не то? Просто потому, что для суппортов есть и другие смазочные материалы, например, керамические и медные противоскрипные смазки, которые наносят на металлическую пластину колодок. Да, они отлично справляются со своей задачей, но для пальцев не подходят!

Советы автомобилистам

Есть несколько правил, выполнение которых поможет продлить жизнь суппортам до заявленных производителем 150-200 тысяч километров.

  1. Не экономьте на тормозной жидкости. Интервал ее замены – каждые 2 года, и не нужно думать, что «и так сойдет». Не сойдет. В жидкости накапливается осадок, который постепенно убивает и главный тормозной цилиндр, и поршни суппортов.
  2. При замене колодок осмотрите суппорта (или пусть это сделают мастера в сервисе). В идеале, нужно обслужить и сам суппорт: заменить смазку, проверить состояние резиновых деталей, осмотреть поршни. Тогда первые признаки проблем можно застать в самом начале и не допустить ухудшения ситуации.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото
  3. Любой звук со стороны тормозов – сигнал о проблеме. Появления скрипа может быть вызвано естественным износом колодки, а может быть симптомом ее перекоса. В любом случае, на писк, визг, стук нужно сразу реагировать.
  4. Любая проблема с торможением – прямая путевка на СТО. Лучше заплатить за диагностику и ремонт, чем за чужой бампер.

Заключение

Часто можно услышать, что суппорта называют основной деталью тормозной системы. Это одновременно и правда, и нет: суппорт действительно играет огромную роль в процессе торможения, но и остальные части этого механизма не менее важны. Так что нет, роль не главная, но действительно важная. От того, насколько хорошо он работает, зависит безопасность на дороге, и не только для самого водителя, но и всех, кто находится рядом.

Тормозной суппорт: как устроен и чем важен

от Всеволод Соловьев

Что такое суппорт, зачем он нужен, как устроен и чем опасен его выход из строя — отвечаем на главные вопросы об одном из важнейших узлов тормозной системы Фото: Shutterstock

  • Что такое суппорт
  • Устройство суппорта
  • Виды суппортов
  • Передний и задний суппорт: в чем разница
  • Когда нужна замена тормозного суппорта
  • Причины неисправности суппортов

Что такое суппорт

Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость. Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

Устройство суппорта

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:

  • Корпуса
  • Цилиндров с поршнем или несколькими поршнями
  • Направляющих
  • Пыльников направляющих поршней
  • Крепежных, уплотнительных колец поршня
  • Тормозных колодок
  • Тормозных магистралей со штуцерами
  • Возвратных пружин

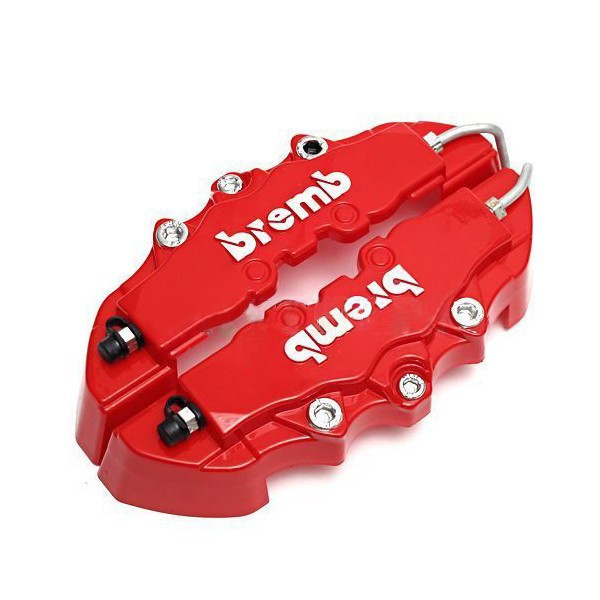

  • Плавающей скобы.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. (Фото: Shutterstock)

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:

  • Фиксированный

Если поршни в суппорте стоят с обеих сторон диска, то он называется фиксированным. Конструктивно такой суппорт представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится деталям подвески. А в состоянии покоя колодки внутри суппорта удерживают специальные пружины.

  • С плавающей скобой

Если поршни в суппорте установлены только с внутренней стороны тормозного диска, то это, как правило, суппорт с плавающей скобой. В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую внешнюю колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится значительно дешевле. Однако такие суппорты уступают фиксированным по эффективности.

Передний и задний суппорт: в чем разница

На самом деле серьезных отличий между ними нет, так как и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие различия в нюансах из-за адаптации к различным условиям работы.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Суппорты, расположенные на задней оси, немного переделаны, так как должны работать и со стояночным тормозом. Задние суппорта немного больше передних по габаритам и обладают чуть более сложной конструкцией, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, в силу конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.

Когда нужна замена тормозного суппорта

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. В следующей главе мы расскажем о самых распространенных неисправностях и причинах, которые могут их вызвать. А сейчас обратим внимание на главные признаки неисправностей суппортов.

  • Скрип при торможении

Скрип при торможении может быть признаком и других проблем с тормозами. Например, если на диски попал песок, или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и менялись совсем недавно, то скрип при торможении может указывать на проблемы с суппортами.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. (Фото: Shutterstock)

  • Течь тормозной жидкости

Еще один признак неисправности — это появление следов тормозной жидкости на дисках или пятен на земле в районе колес. Вообще течь тормозной жидкости может возникнуть в любо й области тормозных шлангов и магистралей, однако частенько это происходит в области присоединения трубок к суппортам.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

  • Заклинивание и «прихватывание» тормозов

Иногда суппорты срабатывают на сжатие, прижав колодки к диску, и не возвращаются в исходное положение после. Это первый признак того, что у детали мог закиснуть поршень или направляющие.

  • Мягкая педаль тормоза

Еще один симптом, который может указывать на совершенно разные проблемы с тормозной системой, но также является одни из главных признаков неисправности суппортов.

  • Перегрев

Еще одним признаком неисправности суппортов может быть перегревание тормозов. Причем, как колодок и дисков, так и тормозной жидкости.

  • Неравномерный износ колодок

Еще один признак, указывающий на неисправность суппортов, в частности на проблемы с поршнем или направляющими.

Причины неисправности суппортов

Так какие же неисправности могут быть у суппорта и какими причинами она может быть вызвана? В принципе, основная неисправность с суппортов бывает всего одна: потеря подвижности поршня или направляющих скобы суппорта.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото А вот причины этой неисправности могут отличаться. Они могут быть вызваны следующими факторами:

  • Несвоевременная замена тормозной жидкости
  • Износ и надрыв пыльников
  • Коррозия деталей: плавающей скобы, направляющих
  • Закисание поршня
  • Поврежденные шланги или штуцеры

Источник: www.autonews.ru

Материалы по теме
  • В ГИБДД рассказали, как безопасно ездить в дождь. Памятка для водителей

    В Статьи

    В Госавтоинспекции рекомендуют не превышать скорость, держать дистанцию и избегать резких маневров Фото: Konstantin Kokoshkin / Global Look Press В центральном регионов …

  • Водитель получил штраф за ремень в момент пристегивания

    В Статьи

    Камера оштрафовала водителя за непристегнутый ремень безопасности в тот момент, когда он его застегивал Фото: Autonews.ru В Москве автомобилист получил штраф с камеры за …

  • Дилер перечислил секреты покупки автомобилей с пробегом

    В Статьи

    Сотрудник крупного автосалона анонимно рассказал Autonews.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото ru, какие недостатки обычно стараются замолчать при продаже машин с пробегом Фото: Autonews.ru Сотрудник …

устройство, ремонт, как снять, почему клинит, инструкции с фото и видео

Если у машины во время движения откажут тормоза, ни к чему хорошему это не приведёт. Правило справедливо для всех автомобилей, и ВАЗ 2107 исключением не является. Эта машина, при всей её популярности на просторах нашей необъятной страны, никогда не могла похвастаться надёжными тормозами. Чаще всего на «семёрках» выходит из строя тормозной суппорт, который приходится срочно менять. Можно ли самостоятельно произвести такую замену? Да. Попробуем разобраться в том, как это делается.

Содержание

  • Устройство и назначение тормозного суппорта на ВАЗ 2107

    • Признаки неисправности тормозного суппорта

  • Замена тормозного суппорта на ВАЗ 2107

    • Последовательность действий

    • Видео: меняем суппорт на ВАЗ 2107

  • Важные моменты

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

  • автомобиль тормозит недостаточно быстро.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
  • постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
  • скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Замена тормозного суппорта на ВАЗ 2107

Чтобы заменить тормозной суппорт на ВАЗ 2107, нам потребуются ряд инструментов. Перечислим их:

  • рожковые ключи, комплект;
  • новый тормозной суппорт для ВАЗ 2107;
  • отвёртка плоская;
  • обрезок резинового шланга диаметром 8 мм и длиной 5 см;
  • домкрат;
  • бородок.

Последовательность действий

Прежде чем снимать суппорт, колесо, за которым он находится, придётся поддомкратить и снять. Без этой подготовительной операции дальнейшая работа будет невозможна.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото После снятия колеса доступ к суппорту открывается, и можно переходить к основной работе.

  1. К суппорту подключён тормозной шланг. Он установлен на кронштейне, который крепится к суппорту болтом. Болт отворачивается рожковым ключом на 10, кронштейн слегка приподнимается и снимается.

    Гайка тормозного кронштейна откручивается рожковым ключом на 10

  2. После снятия кронштейна откроется доступ к болту, находящемуся под ним. Именно этот болт удерживает на суппорте тормозной шланг. Болт выворачивается вместе с уплотнительной шайбой, установленной под ним (на фото эта шайба показана красной стрелкой).

    Под тормозным шлангом есть тонкая шайба, показанная на фото стрелкой

  3. После снятия тормозного шланга из него начнёт вытекать тормозная жидкость. Чтобы устранить утечку, в отверстие следует вставить кусочек резинового шланга диаметром 8 мм.

    Чтобы тормозная жидкость не вытекала, отверстие затыкается обрезком тонкого резинового шланга

  4. Теперь необходимо снять тормозные колодки, поскольку они мешают снятию суппорта.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото Колодки держатся на крепёжных пальцах, зафиксированных шплинтами. Эти шплинты извлекаются с помощью плоскогубцев.

    Шплинты на тормозных колодках не удастся извлечь без плоскогубцев

  5. После извлечения шплинтов крепёжные пальцы аккуратно выбиваются с помощью молотка и тонкого бородка (а если бородка под рукой не оказалось, сгодится и обычная крестовая отвёртка, но бить по ней нужно очень аккуратно, чтобы не расколоть ручку).

    Пальцы на тормозных колодках можно выбить обычной крестовой отвёрткой

  6. Как только крепёжные пальцы выбиты, колодки извлекаются из суппорта вручную.
  7. Теперь осталось отвернуть пару болтов, удерживающих суппорт на поворотном кулаке. Но прежде чем их отворачивать, следует плоской отвёрткой отжать стопорные пластинки на болтах. Без этого крепёжные болты извлечь не получится.

    Стопорные пластинки лучше отгибать тонкой плоской отвёрткой

  8. После выкручивания болтов суппорт снимается с поворотного кулака и заменяется новым. Затем производится обратная сборка тормозной системы ВАЗ 2107.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

    Тормозной суппорт «семёрки» снят, осталось установить на его место новый

Видео: меняем суппорт на ВАЗ 2107

Здесь нельзя не рассказать один случай, связанный с предотвращением утечки тормозной жидкости из шланга «семёрки». Один знакомый водитель, у которого не оказалось под рукой вышеуказанной резиновой затычки, вышел из положения просто: он затолкал в проушину тормозного шланга обыкновенный болт на 19, лежавший неподалёку. Как оказалось, болт подходит к отверстию в проушине идеально, и «тормозуха» не вытекает. Проблема только одна: достать такой болт из проушины получается только плоскогубцами. Тот же человек уверял меня, что другой идеальной затычкой для тормозного шланга является огрызок старого химического карандаша «Конструктор». Это толстый советский карандаш круглого сечения, его водитель с тех пор так и возит в бардачке.Что такое суппорт в автомобиле фото: Что такое суппорт в автомобиле фото

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд. Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю. Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта. И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание.

  • Автор: Алексей Степанов
