Что такое шрус в автомобиле и где он находится? Это шарнир равных угловых скоростей, передающих крутящий момент (от 1 до 70 градусов). Второе название – гомокинетические шарниры или «граната». Шрус установлен на легковых автомобилях в системе привода для управления колесами. На внедорожниках предусмотрены на переднеприводных моделях. Преимущество заключается в равномерной передаче вращения, независимо от угла соседних валов. Предлагаем изучить подробнее, что такое шрус, его разновидности, область использования, срок службы, причины, признаки неисправностей.

Содержание

Что такое шрус

Что такое шрус

Шарниры с постоянной скоростью, также известные как вариаторы, помогают в процессе передачи энергии от трансмиссии и карданного вала на колеса автомобиля. Более конкретно, шрус позволяет это сделать через переменные углы, которые существуют между карданным валом и колесами. Таким образом, вращающиеся угловые шарниры не будут влиять на скорость вращения колес.

Итак, если вы управляете переднеприводным автомобилем, то, скорее всего, в этих двух передних колесах будут шарниры с постоянной скоростью. Если вы едете на заднеприводном автомобиле, то эти суставы будут находиться в двух задних колёсах.

На любом расстоянии от середины длины направляющей плоскость вращения каждого ролика находится под углом к продольной оси направляющей, равным углу между внутренним, наружным соединениями. Поэтому в любой момент времени каждый из трех роликов также находится под другим углом, соответствующим фазовому углу поворота шарнира, относительно его соответствующих направляющих.

Особенности шарнира равных угловых областей:

• Поскольку плоскость вращения ролика не остается параллельной продольной оси его направляющих, движение каждого ролика относительно соответствующей ему пары направляющих представляет собой комбинацию качения и скольжения.
• Скользящее движение приводит к увеличению трения между роликом, направляющими, интенсивность которого увеличивается в зависимости от фазового угла поворота узла.
• Периодическое увеличение трения вызывает высокие колебания сопротивления крутящему моменту внутреннего шарнирного элемента, наблюдаемые на ведущем валу, создает неравномерную выходную скорость для внутреннего шарнирного элемента.

Потеря эффективности приводит к разрушительному износу элемента шруса. Чтобы минимизировать «периодическую» скользящую составляющую движения ролика, направляющие формируются в соответствии с траекторией ролика. Расход, долговечность композитной направляющей конструкции имеют недостатки. Кроме того, периодическое скользящее движение ролика уменьшается, чтобы избежать вышеупомянутого скольжения.

Назначение

Назначение

Шрус относится к штативному универсальному шарниру с постоянной скоростью, обеспечивающему повышенную эффективность за счет снижения трения и одновременно обеспечивающему высокое сочленение, погружение между валами.

Универсальные соединения с постоянной скоростью широко используются для передачи вращательного движения между ведущим, несоосным ведомым валом. Они обеспечивают равномерную выходную скорость вращения, которая не изменяется при вращении приводного рычага.

Типичным примером такого применения является приводная связь между трансмиссией, передними колесами переднеприводного автомобиля. Такие рычаги должны не только иметь несоосные валы между трансмиссией, колесом для передачи мощности двигателя, но и обеспечивать обширное сочленение между приводным валом, колесом для рулевого управления.

Штативный шарнир постоянной скорости представляет собой особую форму классификации универсальных шрусов. Они оснащены внутренним соединительным элементом, размещенным внутри кольцевого наружного соединения.

Обычно внутренний шарнирный элемент имеет три радиально проходящие цапфы, равномерно расположенные вокруг оси вращения внутреннего шарнира. На каждой цапфе закреплен роликовый узел, который входит в зацепление с парой параллельных продольных направляющих или дорожек, соответственно предусмотренных на внутренней поверхности наружного соединительного элемента.

Конструкция шруса

Конструкция шруса

Универсальный шарнир постоянной скорости состоит из следующих частей:

• наружный элемент, имеющий внутреннюю полость;
• внутренняя полость содержит множество продольных лепестков, равномерно расположенных вокруг первой оси вращения;
• каждый лепесток имеет пару противоположных боковых стенок;
• каждая стенка образует продольную направляющую.

Внутренний элемент имеет вторую ось вращения, множество цапф, соответствующих продольным лепесткам – проходят относительно указанной второй оси вращения. Каждая цапфа расположена внутри внешнего элемента.

Пары элементов качения с возможностью вращения взаимодействуют с одной из продольных направляющих. Они имеют ось вращения качения, перпендикулярную продольной направляющей. Элементы качения перемещаются в осевом направлении вдоль указанной оси вращения, линейно пересекает длину указанных продольных направляющих, когда указанный внешний элемент смещается под углом.

Разновидности автомобильного шруса

Разновидности автомобильного шруса

Можно предположить, что все шарниры с постоянной скоростью одинаковы. Правда в том, что существует 5 основных типов шрусов, которые можно использовать в транспортных средствах (ТС). Каждый тип гранаты хорошо работает для определенных типов машин.

Шарниры штатива, шаровые соединения могут быть либо шарниром штатива, либо шаровым соединением. В первом случае используется паук (также известный как трипоид) с тремя цапфами. Это компоненты со сферическими роликами, прикрепленными к игольчатым подшипникам.

Штативы обычно используются в виде внутренних шарниров для переднеприводных автомобилей. Что касается шаровых «гранат», они имеют стиль двойного смещения и поперечной канавки.

Внутренний и внешний

Внешний и внутренний шрус

Переднеприводные ТС имеют трансмиссии с двумя шарнирами с постоянной скоростью на полуоси. Существует внутреннее, внешнее соединение с постоянной скоростью. Внутренний шарнир с постоянной скоростью находится вблизи коробки передач. Внешний шрус находится рядом с колесом.

При управлении заднеприводным автомобилем, внутренняя «граната» находится рядом с дифференциалом, а внешняя – ближе к колесу.

Кулачковые

Кулачковые

Состоят из 2-х круглых частей – одна входит в другую. Такая конструкция позволяет давать максимальные нагрузки на ось. Машины, оснащенные кулачковым шрусом, могут передвигаться только на средних скоростях.

Трипоидные

Трипоидный

Состоят из 3-х подшипников. В преобладающем большинстве ТС предусмотрена именно эта система. Трипоидный шрус является более универсальным, а также жестким, поэтому позволяет автомобилям передвигаться на высоком скоростном режиме. Срок службы такой конструкции гораздо больше, чем кулачковой.

Шариковые

Шариковые

Функционируют в качестве трипоидной системы. Для передачи крутящего момента предусмотрены не ролики, а шарики из металла. Они находятся в оболочке и двигаются по заданным каналам.

Карданные спаренные

Состоят из стандартных соединений, передающих колесам транспортного средства крутящий момент. Используются не для легковых автомобилей, а для больших грузовых транспортных средств.

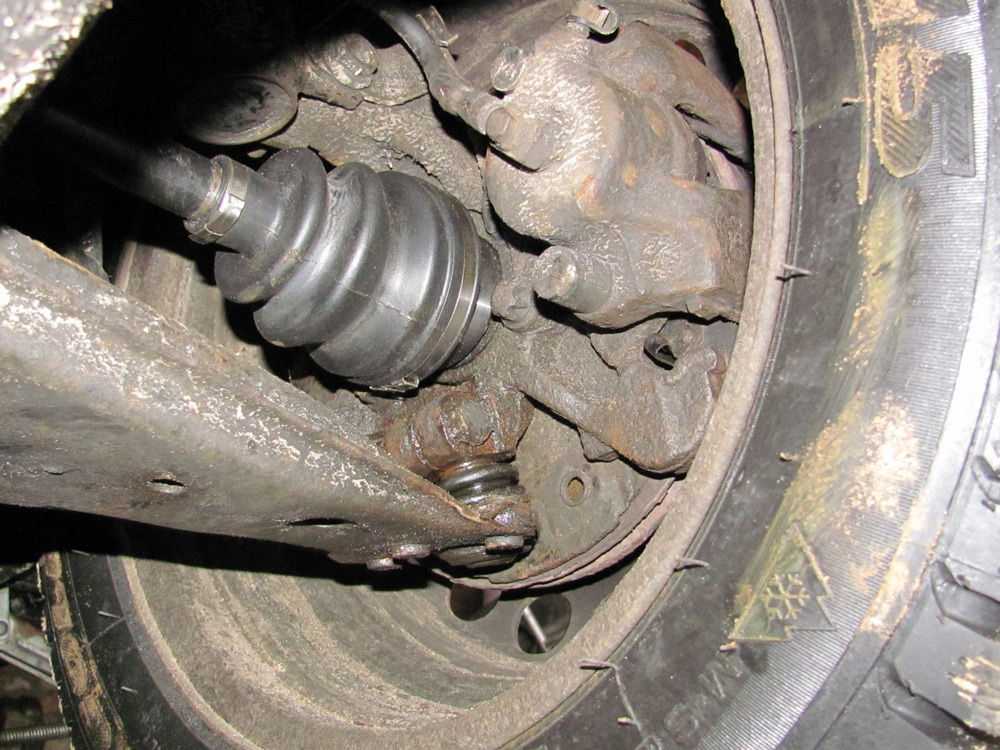

Где находится «граната» в автомобиле

Шрус располагается на передней полуоси машины – чаще всего по 2-е штуки на одну сторону (всего 4-е). В некоторых автомобилях бывает один на сторону – в зависимости от конструкции.

Срок службы шруса и особенности обслуживания

При профилактических проверках, при бережной езде «гранаты» могут служить на протяжении многих лет. Качественные шарниры работают 10-15 лет, не требуя ремонта или замены.

Причины поломки шруса

Причины поломки шруса

Рассчитаны «гранаты» на весь срок службы машины. Но неожиданно для владельца ТС они могут выйти из строя. Это происходит вследствие естественного износа или же по вине самого автовладельца.

Частые причины поломки:

• Негерметичные пыльники – со временем на них образуются трещины. Осадки, грязь попадают в подвижное соединение, создавая так называемый абразив. При использовании транспортного средства с порванным пыльником наблюдается износ шруса (ролики заклинивает).
• Дополнительный крутящий момент – при непрофессиональном вмешательстве или неправильном вождении приходится запредельная нагрузка на конструктивные элементы.

Быстрая поломка также может быть обусловлена изготовлением детали из некачественного металла или с нарушением технологии производства. Не следует упускать из вида такую причину поломки, как нарушение правил установки, отсутствие смазки.

Признаки неисправностей

Существует ряд признаков, по которым можно понять, что шрус неисправен. Речь идет о «хрусте» на поворотах, рывках при движении, вибрации на скорости.

Разрыв пыльника

Разрыв пыльника

Смазка, которая несовместима с материалом пыльника, приводит к его набуханию, способствует изменению физических свойств. Пыльник становится больше, утрачиваются его прочностные характеристики, узел разгерметизируется.

Первым признаком разрыва является характерный хруст, который появляется при крутом повороте. При своевременном обнаружении разрыва удается заменить чехол, предотвратив поломку основной детали.

Рывки и вибрации при движении

Когда автомобиль трогается с места, шрус, вышедший из строя, проявляет себя еле заметными толчками – ТС будто движется рывками. Они характерны для износа канавок внешней «гранаты». При поломке внутренней конструкции наблюдается характерная вибрация.

Щелчки

Появляются при езде на низкой скорости. Если автомобиль движется на высоких скоростях, то проблема может остаться незамеченной достаточно долго.

Свист

Наблюдается редко. Напоминает признаки износа тормозных колодок.

Хруст

Самый страшный, а также тревожный сигнал, который нельзя оставлять без внимания. Сначала хруст появляется только на поворотах при сильно вывернутых колесах, потом уже при движении по прямой. Свидетельствует о критическом износе детали, которую спасти уже невозможно.

Методы диагностики состояния шруса

Методы диагностики состояния шруса

Для определения поломки можно воспользоваться универсальным способом диагностики. Также существует вариант определения поломки отдельно для внешнего и внутреннего шруса.

Внутренний

Также можно проверить на дороге во время езды. Входим в плавный затяжной поворот на малой скорости для обеспечения крена кузова. При этом на пониженной передаче даем полный газ. При появлении хруста речь идет о неисправности шарнира.

Внешний

Можно проверять на асфальтированной площадке – тронуться без пробуксовки с вывернутыми колесами. Руль выворачиваем влево или вправо до упора. Старты должны быть с места резкими. Если результатом этого теста является хруст, тогда речь идет о повреждении наружного шруса. Остается определить сторону поломки.

Универсальный

Чтобы определить, какая «граната» хрустит, можно воспользоваться стандартным методом диагностики. Для этого ставим колеса автомобиля ровно, вывешиваем одно из них, используя домкрат. Включаем нейтральную передачу и ручной тормоз.

После запуска двигателя выжимаем сцепление, включаем 1-ю передачу и медленно отпускаем педаль. Вывешенное колесо начинает вращаться. При медленном торможении создается нагрузка на шарнир. При его неисправности появятся знакомые стуки. Если шрус исправен, тогда автомобиль начнет глохнуть.

Ремонт или замена детали

Ремонт или замена детали

Даже при незначительных дефектах пыльника «граната» наполняется грязью, резко снижается количество смазки. В таком состоянии эксплуатировать деталь недопустимо.

Необходимо заменить пыльник, а шарнир смазать:

1. Разбираем «гранату», очищаем от загрязнений.
2. Промываем с помощью бензина, просушиваем, наносим смазку.
3. Устанавливаем шрус на колесо, надеваем пыльник.

Рекомендуется использовать только оригинальные пыльники, которые идеально фиксируются, исключая проникновения воды и загрязнений внутрь через зазоры.

Используйте качественную смазку, разработанную на основе дисульфида молибдена. Она способствует уменьшению трения в узлах, предотвращая образование коррозии. Не рекомендуется использование графитной смазки, т. к. она не защищает от чрезмерных нагрузок, способствует ускоренному износу.

Как заменить шрус

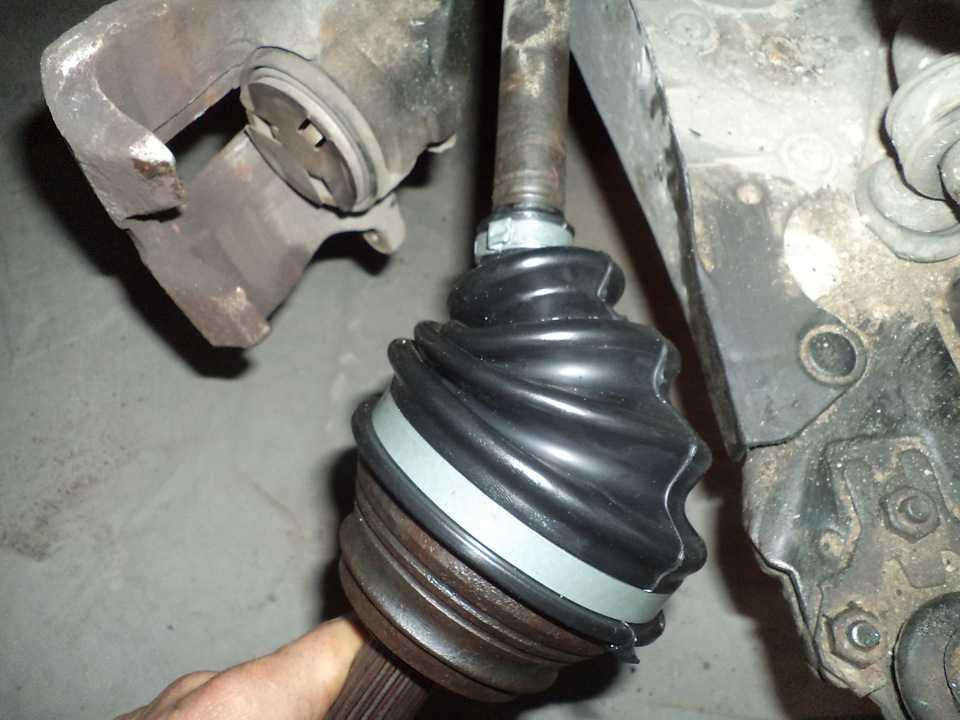

Как заменить шрус

Для замены детали работаем с полуосью в снятом состоянии, когда привод закреплен тисками на верстаке. Можно обойтись без слива масла из КП. Для этого можно снять шрус под автомобилем, работая снизу или в арке крыла. Это возможно только для наружной «гранаты».

Внутренний шрус

Для ремонта не обойтись без демонтажа полуоси. В некоторых конструкциях привод фиксируется на фланце КП. При этом нет необходимости в сливе масла.

Внутренняя «граната» разбирается легче, по сравнению с наружным. Для сжатия потребуются резко ударить по внутренней обойме, предварительно закрепив привод тисками.

Внешний шрус

При сбивании наружного шруса нужно быть осторожным, чтобы исключить лишние усилия на внутреннюю конструкцию через вал. Если не соблюдать это правило, то он может выскочить из коробки.

Последовательность работы с внешним шрусом:

1. Ослабляем крепление колеса, ступичного подшипника.
2. Поднимаем автомобиль, используя домкрат.
3. Снимаем колесо, отворачиваем гайку.
4. Отсоединяем поворотный кулак.
5. Отводим стойку в сторону, выводим хвостовик «гранаты».
6. Снимаем чехол и хомуты с пыльника, удаляем излишки смазки.
7. Наносим удар тяжелым молотком, удерживая вал для отделения «гранаты» от привода.

Заменить нужно пыльник, хомуты, а также сам шарнир. Все детали входят в ремкомплект. Сначала устанавливаем на вал пыльник, продвигая его до того, как стопорное кольцо издаст щелчок. Собираем подвеску в обратном порядке, фиксируем гайку ступицы с учетом ремонтной документацией автомобиля.

Что будет если не менять шрус

Что будет если не менять шрус

Если незначительный хруст раздается только на поворотах, то вполне достаточно установить новый пыльник, обновить смазку, продолжать использовать автомобиль по назначению. Если шрус слегка поврежден, тогда рекомендуется на поворотах снижать скорость.

При наличии вибрации на высокой скорости, появлении хруста при движении прямо, шарнир нужно срочно заменить. Если вовремя не принять никаких мер, то поломка детали может стать причиной внезапного заклинивания колеса или поломки двигателя.

Как продлить срок службы шрусов

Как продлить срок службы шрусов

Шарниры равных угловых скоростей представляют собой одновременно ответственные, капризные детали транспортных средств. Водители, пренебрегающие значимостью этих элементов, сталкиваются с необходимостью их замены по несколько раз за год. Основа узла – подшипник, обеспечивающий непрерывное вращение шарнира, ответственного за движение колес.

Обязательным условием для бесперебойного функционирования считается наличие качественной смазки. Иначе происходит перегрев подшипника, что чревато износом металлических деталей конструкции. Шрус, работающий в грязной и сухой среде выходит из строя через 1500-2000 км. Остатки смазки с частицами металла способствуют быстрому разрушению трущихся элементов.

Советы автовладельцам

Шрус считается основной деталью ходовой системы машин с полным или передним приводом. От состояния «гранаты» зависит уровень безопасности автовладельца и комфорт езды. При наличии признаков неисправности недопустимо откладывать ремонт. «Вылечить» привод будет сложно.

Продлить рабочий ресурс шарниров можно в несколько раз при регулярном обслуживании. Не реже 2 раз за год следует осматривать автомобиль на подъемнике, снимать шрусы, промывать специальной жидкостью.

Замена ШРУСа своими руками | Как поменять шрус самостоятельно в гараже

ШРУС или шарнир равных угловых ускорений выходит из строя редко. Даже невзирая на свою сложную конструкцию, но когда это происходит, то продолжать движение на авто невозможно. После нескольких ремонтов лучше выполнить замену этой детали в сборе и забыть о проблемах на долгие годы.

Содержание

• Срок службы ШРУСа
• Строение ШРУСа
• Признаки неисправности ШРУСа
• Методы диагностики
• Замена ШРУСа
• Видеоинструкция

Срок службы ШРУСа

Эффективный срок безаварийной эксплуатации ШРУСа часто превышает 100 тыс. км. Это объясняется его особенностями конструкции и типом использованных для изготовления деталей материалов. На самом деле конструкция этого механизма довольно сложная, и трудности заключаются именно в процессе разборки. Проще выполнить полную замену функционального узла и справиться с этой задачей реально собственными силами.

На срок службы ШРУСа влияет много факторов:

• Скоростные режимы и кривизна дороги. Чем больше неровностей преодолевает автомобиль, тем сильнее деталь подвергается износу. При существенных неровностях возникают мощные удары, из-за чего деталь может развалиться на части.
• Езда по пыльной дороге и перепады температур негативно сказываются на резиновых пыльниках. Они трескаются, из-за чего в механизм шарнира проникает дорожная грязь и вызывает поломки.
• В случае дорожного происшествия узел может разорвать или существенно деформировать. Если автомобиль побывал в такой ситуации, то следует проверить состояние ходовой части и оценить ущерб.
• Механический износ с течением времени. После пробега 100 тыс. км на деталях механизма наблюдаются следы сильного механического износа. В шарнире возникает биение, которое может стать причиной его разрушения прямо в дороге.

Строение ШРУСа

Полная замена ШРУСа своими руками решает многие проблемы с деталями, но действительно ли ее следует заменить? Сначала необходимо выполнить диагностику и проверить степень износа по косвенным признакам. На каждом автомобиле установлены сразу два типа ШРУСов: внутренние и внешние. Они работают в паре и внутренний присоединен к КПП. Он передает крутящий момент на внешний или наружный. Они соединены между собой полуосью через шарниры. Внешним называется узел, вставленный в ступицу колеса. Через шлицевое соединение с валом от двигателя передается вращение на колесо.

Конструктивно деталь состоит из нескольких элементов:

• цапфа внешнего ШРУСа с резьбой для закрепления ступицы колеса;
• внешний ШРУС под пыльником;
• ось приводного вала;
• внутренний ШРУС;
• цапфа механизма, которая находится внутри КПП.

На обоих цапфах предусмотрены шлицы для стыковки с элементами КПП и ступицей. Вращающиеся части закрыты резиновыми гофрированными пыльниками, зажатыми с двух сторон хомутами. Важно регулярно следить за их состоянием, потому что любая попавшая в механизм грязь станет причиной его поломки. В ШРУС закладывается консистентная смазка, обеспечивающая его работу на протяжении продолжительного времени. Со стороны коробки ШРУС крепится к приводу длинными винтами или вставляется на место и удерживается стопорным кольцом внутри механизма коробки переключения передач. Со стороны колеса он фиксируется ступичной гайкой.

Может показаться, что срок службы внешнего и внутреннего ШРУСов одинаковый. На самом деле есть разница. Она заключается в нагрузках, создаваемых на механизмы. В той части, которая прикреплена к КПП, вибрация менее выражена. Подвижный механизм меньше разбивается и больше служит. Внешний или наружный ШРУС работает в паре с колесом, которое подвержено постоянным ударам в процессе движения по неровным дорогам. К тому же внутренний ШРУС находится в глубине и закрыт от дорожной грязи, поэтому даже при повреждении пыльника он продолжает исправно служить.

Внешний механизм подвержен не только ударам и вибрации, но также постоянным брызгам. Со временем пыльник неизбежно рвется и под него попадает грязь, что выводит его из строя. Даже небольшое отверстие станет серьезной проблемой для всего механизма.

Признаки неисправности ШРУСа

Шарнир равных угловых ускорений – элемент ходовой части автомобиля, который способен передавать крутящий момент от двигателя на колеса под углом за счет двух шарнирных соединений. Любые проблемы с ними будут хорошо ощущаться при движении. Они выражаются несколькими признаками:

• При выполнении поворота рулевого колеса и непосредственном движении машины вправо или влево слышен отчетливый хруст. Он создается при трении элементов шарнира о песчинки и мелкие камешки. Они после себя оставляют на трущейся поверхности заметные борозды, из-за которых возникает люфт и шарнир рассыпается при сильном толчке. Это самая неприятная ситуация, происходящая во время движения.
• Неприятный звук хруста может возникать также вначале движения, когда колеса только начинают свое вращение. Запавшие шарики застревают в обойме гранаты. В этот момент может произойти ее разрушение.
• Стук в районе колеса, который усиливается или отчетливо слышен при выполнении поворотов. В таком положении на шарнир действует наибольшая нагрузка, и риск разрушения гранаты увеличивается.

Если шарниры обходятся, то при наборе скорости ощущаются рывки. Продолжать движение на таком автомобиле опасно.

Методы диагностики

Перед выполнением замены шарнира равных угловых скоростей следует выполнить диагностику. Она заключается в определении возможных люфтов, треска, хруста, стука и прочих дефектов при помощи нескольких способов. Она состоит из визуального осмотра деталей и физических испытаний.

Первый метод

Самый простой метод выявления проблем с гранатой заключается в следующем. Нужно вывернуть рулевое колесо до упора в любую сторону и попытаться начать движение с такого положения. Если будет слышен характерный хруст, то механизм изношен или разбит.

Второй метод

Необходимо вывесить автомобиль на подъемнике и визуально осмотреть состояние узла угловых ускорений. Дергая за приводную ось, при наличии люфта он будет обнаружен. Эта проверка проводится на предмет повреждений пыльника, хомутов, серьезных видимых дефектов, биений в шарнирах и деформаций полуосей. Иногда на внутреннем ШРУСе откручены винты, из-за чего возникает биение. Это касается более старых моделей автомобилей.

Наличие трещины в пыльнике выявляется вышедшей наружу смазкой. Это и есть главный признак поломки. Смазочный материал явно отсутствует, и в механизм попала грязь. Его необходимо демонтировать для промывки и последующей замены гофрированного резинового пыльника. Смазку следует использовать стойкую к морозам.

Замена ШРУСа

В среднем замену ШРУСа своими руками выполняют на пробеге от 120 тыс. км. За это время даже при целых пыльниках будет ощущаться сильный износ механических деталей. В таком случае только путем замены можно решить проблему с ходовым элементом.

Процедура ее выполнения выглядит несложно и выполняется в несколько этапов:

1. Прежде всего, следует приобрести ремонтный комплект для выполнения ремонта автомобиля. Если хруста нет и срок еще небольшой, то покупают только пыльники с хомутами. Чтобы ремонт только этой процедурой и заканчивался, следует регулярно осматривать деталь. Покупайте резиновые пыльники для ремонта, потому что они имеют долгий срок службы. Хомуты можно заменить на стяжные винтовыми креплениями.
2. Далее, нужно слить масло с КПП, потому что ШРУС вставлен шлицевой частью непосредственно в механизм трансмиссии. Существует два варианты конструкции. В более старых авто ШРУС закрепляется на фланце 6-ю винтами. В новых машинах он фиксируется автоматически за счет пружинистого стопорного кольца на хвостовике цапфы и герметизирован сальником. Обычно сливная пробка находится в самой нижней части коробки. При удачном расположении машины может не потребоваться слив масла из коробки, так как его уровень обычно ниже нижнего края отверстия, куда устанавливается ШРУС.

3. Далее, нужно отпустить колесные болты и подняв автомобиль, полностью выкрутить их для снятия колеса со ступицы.
4. На следующем этапе следует зафиксировать педаль тормоза. Сделать это можно при помощи деревянного бруска. Это нужно для предотвращения выпадения ступицы при ее демонтаже. Деталь останется удерживаться тормозными колодками.
5. Головкой на 30 и при помощи воротка откручивается гайка ступицы, чтобы вынуть из нее полуось.
6. Затем, отвинчивается шаровая опора, и цапфа наружного ШРУСа вынимается из шлицевого соединения со ступицей.

7. Чтобы извлечь цапфу со шлицов внутреннего ШРУСа, потребуется воспользоваться монтировкой с лопаткой на конце. С ее помощью нужно поддеть край гранаты и, упершись в коробку, сорвать приводной узел со шлицов. Обычно он начинает движение после небольшого рывка.
8. Установка нового ШРУСа выполняется в обратном порядке. Потребуется приложить некоторое усилие для его установки в стопорный паз.

Если необходимо заменить пыльники, то нужно дальше разобрать полуось. Сначала при помощи отвертки и плоскогубцев с тонкими губками снимают хомуты. Далее, с использованием выколодки сбивают ШРУС со шлицевого вала и снимают кольца с пыльником. Для наглядности моют механизм и закладывают новую смазку. Для демонтажа пыльника можно воспользоваться специальным съемником.

Важно. Выбивать стальные детали можно только с использованием выколодки из меди или другого мягкого металла, чтобы не повредить стальные детали механизма.

Видеоинструкция

Для тщательного изучения процесса самостоятельного ремонта автомобиля с заменой ШРУСа предлагаем посмотреть видео. Пошаговое выполнение представленных в нем действий гарантировано поможет решить проблему с изношенным шарниром угловых скоростей. Может быть так, что узел исправен и нужно выполнить замену только его пыльников.

Что такое ШРУСы на автомобиле и когда их менять?

ШРУСы или шарниры равных угловых скоростей соединяют приводные валы с трансмиссией для передачи мощности на колеса. ШРУСы абсолютно необходимы для безопасного вождения: если вы подозреваете, что с одним из ваших что-то не так, обязательно немедленно обратитесь к профессионалу для его проверки.

Ничто так не портит утреннюю рутину, как садиться за руль, заводить машину, ехать по подъездной дорожке и думать про себя Что это за странный шум? Несмотря на множество возможных причин, важно помнить о сломанном ШРУСе.

Правильно работающие ШРУСы являются ключевой частью безопасного вождения, и важно знать, когда они неисправны.

Jerry

,

с самым высоким рейтингом и заслуживающим доверия приложение

для

автострахования

, здесь с этим руководством по всему, что вам нужно знать о ваших ШРУСах. Мы объясним, что это такое, почему они так важны, как определить, когда они нуждаются в ремонте, и несколько полезных советов о том, как сэкономить в среднем более 800 долларов в год на автостраховании!

У вас обкрадывают страховку на машину? Узнайте менее чем за две минуты.

Никаких длинных форм · Без спама · Без комиссий

Найдите страховые накопления (100% бесплатно)

4.7/5 Рейтинг в App Store

Что такое ШРУСы и ШРУСы?

Прежде всего, что, черт возьми, такое ШРУС и ось ШРУСа? В этом контексте CV означает постоянной скорости . Их назначение двоякое: передавать мощность от трансмиссии к колесам с постоянной скоростью (отсюда и их название) и обеспечивать движение вверх и вниз системы подвески вашего автомобиля.

Итак, когда вы едете и попадаете в особенно глубокую выбоину, и ваш автомобиль не сворачивает с жабы, вы должны благодарить свои ШРУСы.

ШРУСы в основном используются на переднеприводных автомобилях , но в последние годы они также используются на заднеприводных и полноприводных автомобилях. ШРУСы расположены на конце карданного вала и размещены на оси ШРУСа .

В переднеприводном автомобиле имеется четыре ШРУСа: два внутренних и два наружных. Внутренние шарниры соединяют ось CV с трансмиссией, а внешние шарниры соединяют ось CV с колесами. Полноприводные автомобили будут иметь в два раза больше ШРУСов: по паре внутреннего и внешнего шарниров на колесо.

В частности, вы найдете свои ШРУСы внутри плотно закрытого чехла ШРУСа. Этот резиновый чехол битком набит смазкой, чтобы суставы были хорошо смазаны. Существует два основных типа ШРУСов: шаровые и штативные. Шарниры штатива допускают большее вращение, а шаровые шарниры обеспечивают больший линейный допуск.

Как узнать, что у вас плохой ШРУС

Когда возникает проблема с ШРУСом, чаще всего проблема связана с резиновым чехлом, в котором находится ШРУС. Если пыльник ШРУСа треснет и консистентная смазка вытечет, дополнительное воздействие влаги может привести к более быстрому износу ШРУСа.

Вот как определить неисправную ось ШРУСа или неисправный ШРУС:

Признаки повреждения ШРУСа

Первым явным признаком того, что ваши ШРУСы вышли из строя, является утечка смазки из чехла ШРУСа , также известный как пыльник ведущего моста. Если утечка более серьезная, вы также можете заметить брызги смазки на внутренней стороне одного или нескольких колес. Просто возьмите фонарик или налобный фонарь и механическую гусеницу, чтобы залезть под машину и получше рассмотреть.

Другим ключевым показателем того, что ваши ШРУСы нуждаются в ремонте, является щелкающий или хлопающий звук при повороте рулевого колеса . Это, и вы также можете услышать щелкающий звук, который постепенно становится громче, когда вы ускоряетесь, поворачиваете или переключаете передачи. Это потому, что часть работы оси CV заключается не только в передаче мощности на колеса, но и в том, чтобы позволить им вращаться.

Вибрация во время вождения также свидетельствует о проблеме с ШРУСом . Ваши ШРУСы расположены рядом с колесами, поэтому, если они повреждены, вы сможете лучше чувствовать дорогу под собой во время вождения.

Мы также должны сказать вам, что это не тот ремонт автомобиля, который вы можете отложить на потом. Езда с поврежденным ШРУСом или осью ШРУСа подобна вождению бомбы замедленного действия: поврежденные шарниры неизбежно слетят с оси, и вы можете потерять контроль над автомобилем.

РЕКОМЕНДУЕМЫЕ

Сравнить полисы автострахования

Никакого спама или нежелательных телефонных звонков. Никаких длинных форм. Никаких комиссий. 2 Когда дело доходит до Ремонт ШРУСа, не цена самой детали удорожает ремонт. ШРУСы обычно стоят от 95 до 210 долларов США . Если вы чувствуете сообразительность и решите заменить их самостоятельно в собственном гараже, это может быть единственное, за что вам нужно платить.

Однако, если у вас нет лучшего домашнего гаража (или вам просто не хочется делать это самостоятельно), вам придется отнести его к автомобильному технику. Хотя это может гарантировать, что работа будет выполнена правильно, это также означает, что вам также придется взять на себя расходы на работу механика.

А для ремонта ШРУСа ваш счет механика

может составлять от 165 до 800 долларов .

Несмотря на то, насколько дорогостоящим является ремонт ШРУСа, утешение все же есть (или два). Отказ ШРУСа случается довольно редко — настолько часто, что ваши OEM-ШРУСы могут работать в течение всего срока службы вашего автомобиля. Но если они выходят из строя или нуждаются в ремонте, сначала проверьте гарантию на свой автомобиль. К счастью, ремонт ШРУСа обычно покрывается гарантией на трансмиссию.

Независимо от того, делаете ли вы это сами или обращаетесь в ремонтную мастерскую, при замене масла осматривайте ШРУСы на наличие утечек. Таким образом, вы сможете обнаружить любые видимые признаки повреждения ШРУСа до того, как это станет реальной угрозой безопасности.

Страхование автомобиля без проблем

Даже если вы регулярно проверяете наличие признаков повреждения, не существует надежного способа предотвратить повреждение вашего автомобиля. А когда случается неожиданный ремонт автомобиля, вы можете увидеть, как большая часть вашего бюджета улетает прямо из вашего кармана. Чтобы компенсировать этот дорогостоящий ремонт, загрузите

Джерри

неожиданно найти

страхование автомобиля

сбережения.

Регистрация занимает несколько минут, и в среднем клиенты Jerry экономят в среднем более 800 долларов в год!

«Я изо всех сил пытался найти доступное предложение, потому что страховка очень дорогая. Работа с

Джерри

, заполнение информации безболезненно, и я связался с агентом, чтобы обсудить конкретные планы. Я определенно не смог бы найти лучшую сделку без Джерри!» — Марлин М.

РЕКОМЕНДУЕТСЯ

Не покупали страховку в течение последних шести месяцев? Вас могут ждать сотни долларов сбережений.

Джудит перешла на Progressive

Сэкономлено $

725

ежегодно

Александр перешло на Travelers

Сэкономлено $

834

ежегодно

Энни перешла на общенациональный

Сэкономлено $

668

ежегодно

Часто задаваемые вопросы

Как заменить ШРУС

Самостоятельная замена ШРУСа сэкономит вам немало денег, но потребует приличного количества механических знаний и времени.

Если вы считаете, что работа слишком сложна, рекомендуется доверить ее квалифицированному специалисту. Это также может помочь защитить вас от аннулирования любого плана или гарантии.

Однако, если вы уже немного разбираетесь в механике, заменить наружные ШРУСы достаточно просто. Вы также можете легко купить ШРУСы для конкретного автомобиля в Южной Африке.

Что такое ШРУС?

ШРУСы или шарниры равных угловых скоростей — это гибкие муфты, которые соединяют приводные валы как с коробкой передач, так и с колесами.

Они позволяют приводным валам передавать крутящий момент (силу, вызывающую вращение) от трансмиссии к колесам с постоянной скоростью, регулируя при этом движение подвески вверх и вниз.

ШРУСы

расположены на обоих концах приводных валов. Внутренний ШРУС соединяет приводной вал с коробкой передач. Внешний ШРУС соединяет приводной вал с колесом.

ШРУСы используются во всех переднеприводных автомобилях. Они также используются в некоторых заднеприводных и полноприводных автомобилях.

Типы ШРУСов

Два широко используемых типа ШРУСов, предназначенных для сведения к минимуму вибрации и износа, — это шарниры типа «трипод» и шаровые ШРУСы.

На переднеприводных автомобилях шаровые шарниры используются на внешнем валу трансмиссии. На внутренней стороне используются штативы.

Опасно ли ездить с изношенным ШРУСом?

9ШРУСы 0002 являются неотъемлемым компонентом карданного вала вашего автомобиля. Любой изношенный или поврежденный ШРУС потенциально опасен. Это может привести к тому, что вы потеряете контроль над автомобилем.

При наличии признаков повреждения ШРУСа его следует заменить новой или восстановленной деталью.

Большинство производителей рекомендуют замену ШРУСов на отметке 80 000 км. Тем не менее, автомобиль нередко проезжает более 150 000 км со всеми неповрежденными оригинальными ШРУСами.

Самая распространенная проблема с ШРУСом

ШРУС является очень прочным компонентом. Когда возникает проблема, она обычно связана с «пыльником» — резиново-пластиковым защитным покрытием, скрепленным двумя зажимами.

ШРУС набит специальной смазкой и уплотнен защитным чехлом. Если пыльник поврежден, смазка вытекает. Это уменьшает смазку, в результате чего ШРУС изнашивается быстрее. Это также может привести к попаданию грязи и влаги в ШРУС, вызывая дополнительный износ.

Обычно в первую очередь изнашиваются внешние пыльники ШРУСа – они выдерживают большую нагрузку, чем внутренние пыльники.

Общие симптомы отказа ШРУСа

Ряд признаков может помочь вам узнать об изношенных или поврежденных ШРУСах.

Брызги смазки на внутренней стороне обода

Самый простой способ обнаружить поврежденные пыльники на ШРУСах — это посмотреть на брызги смазки на внутренней стороне колес.

Если пыльник ШРУСа треснул или повредился, смазка начнет вытекать. Смазка для ШРУСа — это не то же самое, что смазка для подшипников или шасси. Смазка обычно имеет цвет от зеленого до черноватого, поэтому ее легко обнаружить.

Щелчки или хлопки при повороте

Если ваш автомобиль издает щелкающие или лязгающие звуки, лучше прекратить движение и немедленно проверить его.

В случае изношенного ШРУСа хлопки или щелчки будут наиболее слышны при поворотах и ​​ускорении при входе в повороты.

Обычно водители связывают эту проблему с рулевой рейкой. На самом деле, звук является результатом недостаточного количества смазки в ШРУСе и/или попадания грязи в шарнир из-за поврежденного пыльника.

Вздрагивание или тряска при ускорении

Признаком повреждения внутреннего ШРУСа, что встречается довольно редко, является дрожание или тряска из стороны в сторону при ускорении.

По мере увеличения износа незначительное дрожание или тряска становятся более сильными, особенно под нагрузкой.

Вибрация также может быть связана с поврежденным карданным валом, проблемами с системой подвески или даже с разбалансировкой шин.

Как заменить наружные ШРУСы?

Комплект ШРУСа обычно состоит из:

• 1 шарнир равных угловых скоростей
• 1 чехол постоянной скорости
• 1 смазочная трубка
• 1 гайка (где применимо)
• 2 зажима для багажника.

Прежде чем продолжить, попросите кого-нибудь помочь вам с заменой ШРУСа. Работа достаточно трудоемкая.

Чтобы заменить наружные ШРУСы, выполните следующие действия:

1. Убедитесь, что стояночный тормоз поднят, чтобы предотвратить движение автомобиля во время замены ШРУСов.
2. Снимите центральную крышку колеса и снимите стопорную гайку приводного вала и шайбу.
3. Ослабьте гайки крепления передних колес. Поддомкратьте передние колеса над землей (около 50 мм) и установите опоры с каждой стороны автомобиля для поддержки. Снимите передние колеса.
4. Ослабьте гайку крепления шарового шарнира, но не снимайте гайку полностью. С помощью подходящего стержня осторожно приподнимите нижний рычаг подвески, чтобы освободить шаровой шарнир от узла ступицы. Как только узел освободится, снимите гайку и опустите узел рычага управления. Соблюдайте особую осторожность, чтобы не повредить резиновый пылезащитный чехол шарового шарнира.
5. Теперь внутренний ШРУС можно отсоединить от картера коробки передач. Плотно потяните узел ступицы наружу. Внутренний ШРУС штативного типа обычно можно разблокировать, вставив подходящий рычаг или силовой стержень между корпусом трансмиссии и соответствующим ШРУСом. При этом соблюдайте особую осторожность, чтобы не повредить сальник.
6. Потяните узел ступицы наружу. Сдвиньте ШРУС со ступицы и осторожно вытащите приводной вал из исходного положения. Желательно, чтобы помощник нажимал на педаль тормоза. Это заблокирует тормозные колодки, когда вы будете снимать гайку крепления приводного вала, чтобы предотвратить вращение узла ступицы.
7. Снимите хомут крепления пыльника ШРУСа и затем приступайте к снятию ШРУСа с приводного вала. Вам нужно будет сдвинуть соединение с вала с помощью утяжеленного инструмента. Будьте осторожны, чтобы не повредить вал при снятии шарнира. Вы также можете использовать инструмент для извлечения ШРУСа, если у вас есть к нему доступ.
8. Установите все вышеперечисленные компоненты в порядке, обратном снятию.

   No related posts.
