Конструкция любого автомобиля четко продумана и каждый элемент в ней важен и имеет свое определенное назначение. В устройстве кузова немаловажную роль играют лонжероны. В этой статье обсудим, что это за элемент, его функции, положение и последствия деформации.

Лонжерон — конструктивный узел автомобиля, который выглядит как прямоугольная труба, то есть металлический профиль с прямоугольным сечением.



Деталь проходит сквозь переднюю часть и зад кузова, играя роль опоры. В зависимости от конструкции корпуса возможен вариант с лонжеронами между бамперами.

Данный узел бывает составным (собранным из нескольких элементов) или цельным.

В классической комплектации установлено два лонжерона (слева и справа).

Пример, левый передний лонжерон ВАЗ 2110.

Каждый из элементов разделен на три части — среднюю, переднюю и заднюю. Главная разница — в расположении.

Так, лонжерон, установленный спереди и слева, позиционируется на уровень ниже, чем лонжерон сзади и такой же узел, но только крыла.

Узлы параллельны друг другу, но возможны случаи расположения их под минимальным углом.

Лонжерон на Nissan Bluebird HU14 SR20VE.

Исходный материал при производстве — алюминий или титан. Иногда применяются компонентные слои, добавляющие конструкции крепости. Сечение лонжерона имеет вид буквы «П». При этом в местах максимальной нагрузки сечение больше.

Главное преимущество детали — исключительная прочность. Данные узлы способны выдерживать максимальные нагрузки — вес автомобиля, багаж, массу узлов и так далее.

Кроме этого, лонжероны справляются со всеми ударами, которые «достаются» им при попадании колес в ямы или в случае ДТП.

Конструктивно данные узлы формируют лестничную раму П-образной формы, уложенную на бок.

Такой тип конструкции — составляющая часть многих внедорожников и грузовых автомобилей.

Что касается «легковушек», то в них лестничный принцип не применяется. Для визуального лицезрения детали достаточно глянуть под низ транспортного средства.



Виды лонжеронов

Лонжероны могут быть составными или цельными. В первом случае выглядят как набор металлических элементов. Это сравнительно лучший тип, чем цельный, так как даёт возможность хотя бы какого-либо восстановления. Составная лонжеронная система делится на переднюю, среднюю и заднюю части.

Существуют и разные формы лонжеронов. К примеру, на тяжёлых внедорожниках и грузовиках они встречаются в виде буквы «П», формируя кузовную раму. На легковых авто лонжероны не лестничного типа, так как кузов в данном случае несущего типа.

Виды:

1. Горизонтальные. Трубы лежат параллельно друг другу. Данная конструкция характерна для машин с повышенной проходимостью.
2. Изогнутые. Балки расположены вдоль днища, повторяют его контуры. Такая конструкция повышает пассивную безопасность.
3. Вертикальные. За счёт такого расположения получается плоский автомобильный пол, существенно сниженный, по сравнению с традиционными моделями.
4. Под углом.

Каждый из перечисленных вариантов можно встретить на автомобилях, включая внедорожники и даже грузовики. Однако чаще на грузовых автомобилях применяется традиционная горизонтальная схема, при которой лонжероны могут идти не только параллельно, но и под углом. Последний вариант делает машину более маневренной, она легче входит в поворот.

Отдельно стоит упомянуть поперечины. Они выполняют функцию рёбер жёсткости, размещаться могут перпендикулярно, X-образно или в виде буквы «К». Делаются из стального профиля, часто изгибаются под нужным углом. В легковых машинах поперечины крепят сваркой, а в грузовых — фиксируют на заклёпках.

Задачи лонжеронов

Лонжерон в легковом авто  служит в качестве усилительной детали для днища кузова, брызговиков и пола багажного отделение. У больших автомобилей он выступает в роли главного силового элемента корпуса. Кроме усиливающей задачи, передний лонжерон работает как дополнительные амортизаторы – располагается в зоне поглощения деформации. Ведь для того, чтобы часть кузова автомобиля, где находятся люди, получала наименьшие удары при движении, нужно смягчить удар – и этот удар на себя берет передний лонжерон.

Чтобы вибрация равномерно распространялась по кузову, в его передних частях инженеры создают «деформируемые» зоны. В продольном направлении они имеют слабую силовую структуру.
Сейчас производители легковых автомобилей стараются сделать его как можно тоньше: толщину сечения или стенок уменьшают, создают специальные отверстия в самых «безопасных» местах, куда поступает меньше нагрузки. Также конструкторами используются складки при штамповке деталей. Они нужны для того, чтобы во время аварии лонжерон сложился в гармошку, а не переломился. При столкновении лонжероны берут основной удар на себя, из-за чего часто деформируются. Но такая жертва оправдана: за счет поглощения кинетической энергии уменьшается сила удара по салону. В грузовых авто страдают и задние лонжероны и передние.

Функции лонжеронов

Таким образом, лонжероны выполняют следующие функции:

• Соединительная. Соединяют различные элементы кузова и ходовой части в единую конструкцию.
• Несущая. Одна из главных функций. Элементы способны выдержать большой вес и нагрузки. Во время движения на них непрерывно воздействуют статические и динамические силы.
• Гашение колебаний. Детали также выступают в роли демпфера, принимая определенную долю кинетической энергии при ударах. Это своеобразные связующие элементы между кузовом и подвеской.
• Пассивная безопасность. В некоторых конструкциях предусмотрены специальные запрограммированные зоны деформации, которые гасят энергию удара при столкновении.

Для чего нужны

Детали делаются из очень твёрдого металла, способны выдерживать большой вес. Они поглощают ударные нагрузки, вибрации, получаемые автомобилем при передвижении по различным дорогам. Лонжероны нужны для усиления элементов днища и пола багажника (легковые авто) или чтобы полностью брать на себя все нагрузки (грузовики, рамные внедорожники).

Другая функция лонжеронов — амортизация. Беря на себя колебания, деталь распределяет нагрузку по всем частям машины. Трубы эффективно поглощают деформационные искажения. Поэтому они сделаны максимально жёсткими, но не везде. На самом деле, современный лонжерон — это конструктивно очень гибкий узел с программируемыми зонами деформации. В противном случае он не смягчал бы удары, поглощая их, а передавал в салон.

Так, лонжероны передней части автомобиля специально изготовлены с большей способностью к деформации. Благодаря этому, во время столкновения детали принимают разрушительную ударную волну на себя, не давая ей идти дальше.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон.
Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.

При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.

Главные преимущества и недостатки лонжерона

Ключевые преимущества лонжерона заключаются в его небольших весовых параметрах, гибкости и надежности. Транспорт не утрачивает маневренность, им становится легче управлять, а благодаря использованию современных технологий удается добиться пассивной безопасности. Если в первых кузовах машин применялась тяжелая и прочная рама, то сегодня используются безрамные элементы, основа которых – это гибкие лонжероны, которые являются ключевыми силовыми кузовными частями.

Не обошлось и без недостатков:

• Если происходит авария или сильное столкновение, страдают все установленные на лонжеронах агрегаты, начиная с мотора и заканчивая подвеской, КПП.
• Изделие сложно ремонтировать, поскольку оно имеет специфическую конструкцию.

Передний и задний лонжероны прочно соединены с кузовом посредством сварки. Задолго до начала производства автомобиля инженеры рассчитывают уровень кузовной жесткости и степени противодействия. Именно по этой причине после существенных повреждений у детали меняются изначальные параметры, она уже не может справляться с прежними функциями. Во время ремонтных работ обеспечение основных свойств лонжерону становится невозможным.

Балка должна вновь присоединяться к кузову сварочным методом, что весьма затруднительно сделать при наличии повреждений. Намного легче удалить старый и заняться установкой нового материала.

Проблемы, которые связаны с лонжероном

Лонжерон является важнейшей деталью любой машины. Она невидима, а потому редко привлекает внимание обычного автовладельца. Но, от этого элемента во многом зависит состояние автомобиля и его безопасная эксплуатация. Даже при малейших подозрениях на деформацию данной детали нужно срочно обратиться в автосервис. Это позволит избежать дорогостоящего ремонта в дальнейшем и повышению рисков при движении.

Главной проблемой этого элемента состоит в том, что от времени металл подвергается эффекту «усталости», а потому лет через десять по виду надежная конструкция на самом деле может оказаться совсем не такой.

При серьезном ДТП лонжерон (задний, передний или оба сразу) довольно сильно деформируется, а это влияет на технические характеристики всего автомобиля. Может произойти смещение мотора, деталей подвески и других закрепленных на нем элементов.

Вернуть лонжерону изначальный вид бывает очень трудно, а иногда вовсе невозможно. В случае лопания лонжеронов кузовом утрачивается заложенная прочность. Вот почему даже после небольшой аварии необходимо проверить состояние несущей конструкции. Даже когда внешний вид кузова не вызывает подозрений.



Виды проблем

Низкая подверженность лонжеронов разрушению не является залогом полной безопасности. Проблемы все равно существуют, среди них:

• существенной проблемой классической конструкции является подверженность автомобиля эффекту усталости. Весь металл через 10 лет теряет большую часть прочности даже без визуальных повреждений. С виду лонжерон может быть прочным, а по техническим характеристикам он существенно уступает новому;
• сильная деформация лонжеронов при попадании в ДТП, в будущем машина теряет характеристики даже при ремонте этой составляющей. Нередко после ДТП смещается двигатель и компоненты подвески;
• сложность ремонта обусловлена спецификой конструкции. В свободном доступе не продаются швеллеры, которые имеют встроенные элементы «гармошки» или обладают переменным сечением. Если устройство лопнет, вернуть изначальную прочность будет невозможно, кроме замены. При попадании в аварии обязательно нужно проверить наличие повреждений на несущей части авто даже при визуально удовлетворительном состоянии.

Сгнивший лонжерон

Способ ремонта определяется на основании степени и типа повреждений. Проще всего заменить лонжероны в рамной конструкции, их можно будет извлечь с минимальным количеством дополнительных работ. Если он является основой несущей части кузова, возникают сложности в замене, а порой его невозможно сменить. В старых автомобилях стоимость работ такова, что замена лонжерона становится бессмысленной.

При частичной деформации есть возможность вытянуть лонжерон, но потребуется особое оборудование, которое можно найти только на крупных СТО.

При помощи стенда удаётся вернуть практически изначальные характеристики, очевидно, что прочность всё же несколько ухудшается.

После особенно тяжёлых аварий вытягивание лонжерона становится невозможным, единственный выход – замена. При несоблюдении какого-либо из этапов замены – подбора, сваривания, крепления и т. п. – скоро может произойти повторная поломка.

Причины и последствия деформации

Со временем металл под действием переменных нагрузок поддаётся эффекту усталости — на нём образуются трещины. Уже лет через десять прочная на вид конструкция слабеет, теряет былую выносливость. Не помогает ни азотирование, ни химико-термическая обработка. При попадании авто в ДТП, лонжероны сильно деформируются, одновременно ухудшая общие технические характеристики автомобиля. Возможно смещение двигателя, деталей подвески и трансмиссии. Да и весь кузов теряет заложенную прочность и геометрию, когда лопается лонжерон. Именно поэтому при осмотре машины на вторичном рынке специалист в первую очередь проверяет эти детали.

Легче восстанавливать рамную конструкцию. На несущих конструкциях дела обстоят намного хуже: здесь лонжерон выступает частью кузова, и в особо неудачных случаях менять его бессмысленно или просто невозможно.

Изгиб с течением времени

Лонжерон поддаётся ремонту при слабом, не резком изгибе. Для этого используется гидравлический станок растяжки или лебёдка. Резкий изгиб с острым углом — это уже потеря основной формы. Такой элемент практически невозможно восстановить: целесообразнее заменить часть трубы или всю балку.

Продольный изгиб прямого стержня — известная проблема в инженерии. Прямолинейная форма со временем теряет устойчивость.

Если лонжероны погнуло после ДТП

Детали просто сминаются, теряют начальную форму. Если лонжерон погнуло не сильно, его удастся выпрямить на

стапеле, каролинере. Если же он лопнул от удара, ремонтировать нет смысла. Остаётся только вариант переварки, частичной или полной. Старая часть срезается болгаркой, затем устанавливается новый кусок трубы. Обязательна антикоррозийная обработка деталей и покраска.

Одновременно с лонжеронами, после аварии страдают такие части кузова, как дверные разъёмы, крылья, изменяется положение подвески и двигателя, нарушается форма подвески, на наружной части кузова образуются трещины.

Трещина или полный разрыв

Небольшие трещины и незначительные повреждения могут ремонтироваться. Помощь в данном случае окажет сварочный аппарат. Надо аккуратно заварить трещины, если детали не алюминиевые или титановые: такие лонжероны плохо свариваются.

Полный разрыв лонжерона — это плохо. Страдает вся конструкция кузова, особенно несущего типа. Чаще остальных повреждаются без возможности ремонта передние лонжероны автомобиля.

Последствия деформации или разрушения лонжерона крайне негативны для машины. Неправильный развал и повышенный износ шин, увеличение люфта между деталями кузова, снижение кузовной безопасности, — лишь несколько примеров печальной развязки. На высокой скорости слабая жёсткость кузова может привести к потере управляемости, травмам и человеческим жертвам.

Проверяются лонжероны грамотно только на стенде. Однако есть несколько способов это сделать и без оборудования. Если плохо запираются двери, крышка багажника, наблюдается неправильный развал/схождение колёс, визуально осмотрите детали. Наличие трещин, очагов коррозии — повод срочно обратиться за помощью в автосервис!

Loading… Category: КУЗОВ

Ремонт и замена

Если разговор заходит о ремонте лонжеронов, то обычно это относится к передним элементам, поскольку задние лонжероны деформируются гораздо реже. Для восстановления элемента требуется специальный стенд. Кроме того, потребуется разобрать большую часть автомобиля. Впрочем, даже очень опытным специалистам справиться с этой задачей бывает довольно сложно. При этом замена лонжеронного элемента тоже процедура долгая, трудоемкая и дорогая.

Если основная часть данного элемента сохранила нормальное состояние, заменить деформированные участки можно с использованием газосварки. Но не нужно питать иллюзий, что это позволит восстановить изначальные качества. Прочность лонжерона после данных действий значительно снижается, а значит, важнейшие функции будут выполняться намного хуже. Лонжерон с лестничной рамой поменять намного проще. А вот при сильно «ушедшем» лонжероне его замена бессмысленная – в этом случае придется заменить целый кузов.

Замена лонжеронаЕсли существует возможность отремонтировать или заменить лонжерон, крайне важно, чтобы новый элемент имел такие же габаритные параметры, что и испорченная деталь, не превышая их.

Важно! Поставив перед собой цель увеличить прочность лонжеронного элемента, автовладелец рискует заметно снизить его амортизирующие свойства, а при постоянных ударах, при таком варианте, возникают весьма серьезные проблемы.

Выводы

Анализируя все вышесказанное, можно отметить, что лонжерон следует считать важнейшей деталью кузова автомобиля. Его повреждение в ДТП может привести к самым непредсказуемым последствиям, а потому не стоит покупать подержанные авто, которые побывали в серьезных дорожных передрягах.

Лонжерон отвечает за безопасность автомобиля, так как является основным несущим элементом. Поэтому устойчивость к деформациям и жёсткость кузова возложена на него. Владельцу нужно регулярно следить за его техническим состоянием, осознавая все печальные последствия разрушения. Внутри лонжероны пустотелые. Это приводит к скапливанию грязи и влаги — спутников наступающей коррозии. Поэтому рекомендуется хотя бы раз в год проводить диагностику, а перед зимними месяцами наносить антикоррозийные смеси.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них.

Лонжерон автомобиля — что это такое, где находится в машине, как вытянуть, ремонт

Лонжерон автомобиля – это прямоугольная труба, проходящая через переднюю или заднюю часть кузова. Поскольку конструкции этой детали отличаются, существует несколько разновидностей силовых балок, проходящих между бамперами авто насквозь.

Кузов основывается на элементах повышенной жесткости, что обеспечивает автомобильному каркасу необходимую прочность. Первые кузова изготавливались на основе жесткой рамы. Технология до сих пор применима при производстве внедорожников. Однако рамные кузова обладают серьезным недостатком – автомобиль приобретает большую массу.

Лонжероны служат для облегчения транспортных средств и входят в безрамную компоновку автомобиля. Они представляют собой силовые элементы, которые находятся по бокам днища авто. Именно эти детали принимают на себя большую часть конструктивных нагрузок: от колебаний во время движения и от массы автомашины. Управляемость авто и его поведение на поворотах зависит от жесткости силовых элементов. Передний лонжерон при повреждении следует ремонтировать незамедлительно, так как малейшего смещения достаточно, чтобы двигатель работал с детонацией.

Содержание

• 1 Функции
• 2 Основные виды
• 3 Неисправности и ремонт
  • 3.1 Разборка
  • 3.2 Как вытянуть лонжерон своими руками
  • 3.3 Сварка

Функции

Главные функции которые выполняет лонжерон это:

• снижение общей массы кузова,
• увеличение жесткости на кручение, благодаря чему улучшается управляемость авто,
• повышение безопасности кузова. Силовые балки способны к демпфированию (сопротивлению колебаниям), что позволяет им сглаживать удары при ДТП,
• усиление днища автомобиля,
• распределение общего веса пассажиров и массы кузова,
• создание амортизационного эффекта.

Наличие лонжеронов в автомобиле имеет и существенный недостаток: при их повреждении меняется конструкция кузова.

Основные виды

Лонжероны устанавливают в различном положении, которое зависит от вида автомобиля:

1. Параллельно и горизонтально.
2. Горизонтально и под углом.
3. Изогнутые элементы, расположенные вертикально.
4. Изогнутые силовые балки, размещенные горизонтально.

На грузовые автомобили устанавливают горизонтальные параллельные балки, а на внедорожниках они помещены под углом, за счет чего ось поворота колес оказывается больше. Элементы, изогнутые вертикально, позволяют снизить центр тяжести авто. Лонжерон автомобиля, выгнутый горизонтально, улучшает пассивную безопасность при боковом столкновении.

Неисправности и ремонт

При деформациях силовых балок после ДТП или неправильного ремонта водитель замечает полысевшие покрышки со стороны вытянутой детали. Подобная ситуация возникает из-за неправильного расположения колес.

Читайте также: Как произвести замену бампера на ВАЗ 2109 — этапы работ

Основные неисправности лонжерона:

1. Деталь лопнула. В этом случае проводят ее частичную или полную замену. Особенно в случае балок, расположенных спереди. Для замены деталь придется сначала выровнять, затем вырезать.
2. Элемент погнулся в зоне деформации. В этом случае его исправляют на специальном стенде.

Такие неисправности силовых балок приводят к изменению положения двигателя и нарушают геометрию подвески, ухудшают рулевое управление. Важно проверять балки даже после незначительной аварии.

Исправить деформацию лонжерона автомобиля получится только на стенде-каролинере.

Большую часть машины придется разобрать. Если основные элементы конструкции остались неповрежденными, можно выполнить частичную замену лонжерона при помощи газосварочных работ. Однако этим методом не восстановить заводские качества детали, так как прочность после ремонта снизится.

При наличии лестничной рамы поменять лонжерон легко, кроме случаев, когда деталь сильно ушла в несущем кузове. Важно, чтобы новый элемент обладал первоначальными габаритами деформированной балки.
Особенности частичной замены:

1. При незначительных повреждениях зоны деформации имеют небольшую протяженность, поэтому можно ограничиться частичной заменой детали в местах сильных заломов и разрывов металла. Такую замену можно проводить только на участках, которые не принимают на себя нагрузку. Поврежденные места выпиливают болгаркой, приваривая на их место новые элементы.
2. Полная замена. Часто ущерб оказывается настолько большим, что лонжерон уже не может выполнять свои функции. Поскольку подобные повреждения не заварить, балку вытягивают до состояния, максимально приближенного к первоначальному, а затем срезают с креплений.

Учитывая состояние кузова, выбирают различные меры восстановления.

Разборка

Для вытяжки силового элемента подготавливают несколько инструментов, поскольку работы предстоят сложные и продолжительные. Необходимое оборудование:

• болгарка,
• оборудование для сварки,
• газовая горелка,
• шлифмашинка,
• молоток, которым будет производиться рихтовка,
• стенд,
• лента на основе герметика,
• таблица ремонта кузова,
• шпатель с грунтовкой.

Перед ремонтом снимают все детали кузова, перекрывающие доступ к поврежденному лонжерону. С ремонтируемой зоны убирают проводку и электроприборы.

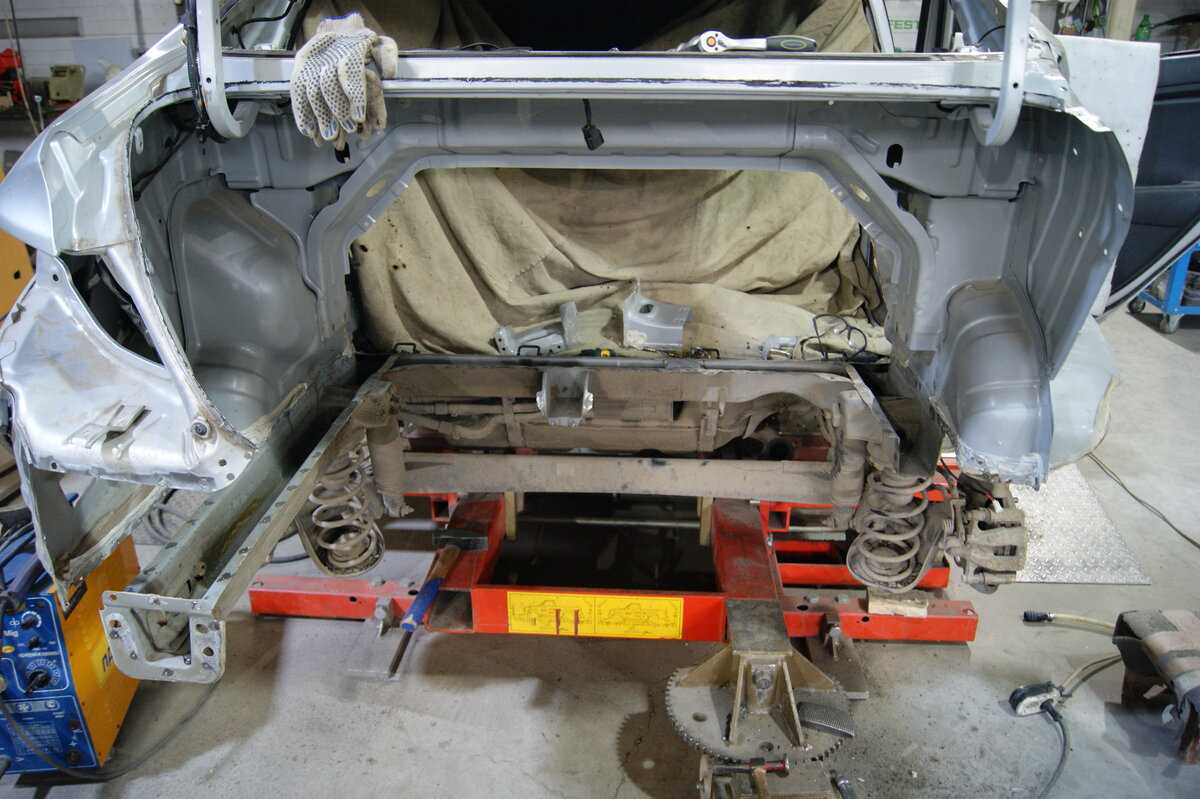

Как вытянуть лонжерон своими руками

Перед работой следует проверить, в каком направлении нужно вытянуть лонжерон. В домашних условиях процедуру проводят следующим образом:

1. Машину закрепляют цепями на стенде. Место захвата очищают и устанавливают зажим.
2. Затем к нему крепят цепь и начинают вытяжку лонжерона.
3. Делают плавную натяжку, попутно придавая поврежденной детали первоначальную форму.
4. Поскольку лонжероны выполнены из качественной стали, для максимальной вытяжки сначала проводят их натягивание. Затем, оставляя деталь под натяжением, прибавляют усилие и снова удерживают.
5. Обрезают болгаркой неремонтируемые части балки.
6. Стараются вытянуть силовой элемент, попутно придавая ему прежние геометрические формы.

Читайте также: Пошаговая инструкция замены бамперов на Форд Фокус

Извлечь поврежденный участок не получится до тех пор, пока лонжерон не будет вытянут. В противном случае дальнейший ремонт остальных элементов кузова будет затруднен. При значительном повреждении проводится несколько вытягиваний в разных направлениях.

Если балка вытягивается лебедкой, направление вытягивающего усилия можно менять путем подкладывания под цепь брусков.

Сварка

Для сварки лонжерона автомобиля понадобятся:

1. сварочный аппарат,
2. металлический шпатель,
3. плазменный резак,
4. шлифмашинка.

По таблице ремонта проверяют геометрические контрольные точки. Их засечки делают цветным скотчем. Затем балку тянут до отметок, совпадающих с табличными значениями. Для выравнивания поверхностей используют шлифмашинку. Проверяют, параллельно ли расположены лонжероны относительно колесных арок.

Необходимый участок новой балки отрезают плазменным резаком. По габаритам он должен совпадать с деформированной. Если сделать разрез косым, подгонять новый элемент будет проще.

Порядок выполнения сварочных работ:

1. Подготовка места соединения. Следы коррозии и точки сварки удаляют шлифмашинкой.
2. Поверхности, подлежащие сварке, зачищают и наносят на них антикоррозийный состав.
3. Фиксация элемента. Переднюю панель и колесную арку помещают на свои места. Используя зажимы, лонжерон соединяют с другими деталями кузова. Добиться точной установки можно только при использовании шаблонов.
4. Сварка. Перед началом сварочных работ тщательно проверяют совпадение размеров всех деталей. После этого балку прихватывают в 2-3 местах. Деталь приваривают встык дуговой сваркой. Колесную арку фиксируют на передней панели и новом лонжероне точечной сваркой.

Заключительный этап ремонт лонжерона включает выравнивание и шлифовку участков, которые подверглись сварке. Для этой работы используется шлифмашинка. Места стыковки усиливающих балок с колесной аркой также обрабатывают, обстукивая молотком необходимые участки. Благодаря этой операции лонжерон будет плотнее прилегать к колесной арке.

После ремонта проверяют, не треснул ли лонжерон и не отвалился ли в месте сварки. Затем детали кузова покрывают грунтовкой, красят и собирают.

Что такое лонжерон в машине | vseznayko.com.ua

Термин «лонжерон» время от времени встречается при разговоре с работниками автомастерских. Что такое лонжерон в машине и куда он может «деться»? В автомобиле это основной конструктивный элемент, проходящий по всей его длине. Два лонжерона соединены с рамой с помощью поперечин. Кузов и другие части автомобиля крепятся к раме. Другими словами, лонжерон — это металлическая труба, имеющая прямоугольное сечение, чаще всего это парная деталь — для задней и передней части.

В зависимости от модели автомобиля может быть реализована идея установки лонжеронов сзади и спереди, либо проходить вдоль всего кузова.

строительная

Конструкция состоит из самых продольных балок и перемычек, установленных между ними. Он напоминает лестницу, соответственно, в кругах автолюбителей этот каркас часто называют лестницей.

Каркас автомобиля

Внешний вид напоминает сетчатый ящик. Предмет необычайной ударопрочности, способный выдержать огромный вес — иначе и быть не может, ведь на него давит весь вагон вместе с багажом и пассажирами. Вариант конструкции в виде уложенной боком буквы «П» чаще встречается у тяжелых внедорожников и грузовиков. На автомобили обычно устанавливаются нелестничные лонжероны.

Сам термин произошел от французского слова «длиннее» — глагола, обозначающего движение вдоль. Соответственно, «лонжерон» можно буквально перевести как движение по длине конструкции автомобиля. Этот же термин используется для обозначения соответствующей части самолета, вагона, корабля, мостика.

Рама автомобиля

Зачем нужен лонжерон?

Задний и передний лонжероны являются силовым агрегатом любой системы, где она установлена. В грузовиках и тяжелых внедорожниках становится частью рамы, в бескаркасном автомобиле предназначен для усиления днища кузова. Вес двигателя, кузова, водителя с пассажирами, тяжёлого багажа в сумме могут быть колоссальными, и всё это выдерживает лонжерон.

Еще одной особенностью этого элемента являются амортизаторы для передней части автомобиля. Если кузов слишком жесткий, удар по ним не может быть полностью амортизирован и передается пассажирам. Лонжероны участвуют в поглощении деформационных перекосов, из-за чего часть кузова, где размещаются пассажиры, слегка деформируется.

Как снять передний и задний бампера на автомобилях Ваз 2110, 2111 и 2112
Конструкция передней части автомобиля

Для обеспечения этой функции в кузове сзади и спереди созданы деформируемые зоны, в которых действует продольная сила структура ослаблена. Ослабление лонжеронов может происходить несколькими способами:

• уменьшение толщины стенки;
• уменьшение поперечного сечения;
• отверстий в деталях, подвергающихся минимальным нагрузкам;
• образующие складки, обеспечивающие выведение детали в своеобразную гармошку при ДТП. При лобовом или заднем ударе эти места разрушаются, но поглощение максимальной энергии удара достигается при уменьшении силы удара, направленной на кабину.

Что такое лонжероны

Положение таких деталей в автомобиле несколько вариантов, относительно кузова и друг друга, в зависимости от модели самой машины:

1. параллельно или под углом в горизонтальном направлении;
2. вертикально или горизонтально, в согнутом виде.

Первый вариант используется на грузовых автомобилях, следующие три – на рамных внедорожниках. Размещение под углом друг к другу дает возможность повернуть колеса на максимальный угол. Когда элементы изогнуты в вертикальном направлении, центр тяжести автомобиля снижается, а пол в салоне находится на более низком уровне. При горизонтально изогнутых элементах также снижается уровень пола, и повышается пассивная безопасность машины при боковом ударе.

Схема лонжерона

Траверсы, находящиеся в соединении с продольным профилем, обеспечивают конструкции фундамента машины большую жесткость. Бывают прямолинейными или в виде буквы К или Х. Сами ригели представляют собой изогнутый металлический профиль. В грузовых автомобилях для их соединения используются заклепки, в легковых автомобилях поперечины привариваются. Кронштейны используются для крепления деталей автомобиля к раме.

неисправности лонжерона

Что такое лонжерон?? Это тяжелонагруженный элемент автомобиля, на который приходится масса кузова, двигателя и всего, что находится в салоне и багажнике автомобиля.

Под таким воздействием со временем может деформироваться. При длительной интенсивной эксплуатации может треснуть, из-за чего могут серьезно измениться важнейшие характеристики автомобиля. Детали машины могут изменить положение. Это касается двигателя, подвески, крыла, которые из-за изменения параметров лонжерона меняют свое положение. При аварии изменение геометрии лонжерона — частый случай. При этом конструкция кузова автомобиля нарушается, теряет целостность, габариты.

Обработка порогов автомобиля внутри и снаружи

При деформации лонжерона в результате ДТП может нарушаться геометрия подвески, появляются трещины снаружи автомобиля, неустранимые. Нарушается управляемость, увеличивается износ шин.

деформация лонжерона

При появлении таких признаков можно с достаточной уверенностью говорить о деформации лонжерона, поэтому специалисты автомастерских, осматривая автомобиль после столкновения, обязательно проверяют состояние и положение этой детали .

Лонжерон может полностью лопнуть при колоссальной ударной нагрузке, а это приводит к полному разрушению конструкции кузова. Именно поэтому так важно проверить его состояние после даже незначительного ДТП.

ремонт

В подавляющем большинстве случаев ремонт касается передних лонжеронов, задние деформируются реже. Для исправления деформации требуется специальная каролайнерная подставка. Необходимо разобрать значительную часть автомобиля. Но даже самым опытным мастерам выполнить задачу по исправлению деформированного лонжерона очень сложно. Замена, как и ремонт лонжерона — процедура длительная, очень сложная и дорогая.

При сохранении основных частей этой детали в нормальном состоянии возможна частичная замена с помощью газовой сварки. Но не надейтесь, что сварка поврежденного лонжерона восстановит в нем заводские качества. Его прочность значительно уменьшится, соответственно, свои важные функции он будет выполнять гораздо хуже. С лестничной рамой проще заменить лонжерон. Но если эта деталь плохо вошла в несущий кузов автомобиля, то замена лонжерона становится бессмысленной и часто приходится менять кузов полностью.

Если есть возможность ремонта или замены, необходимо, чтобы новая деталь имела те же размеры, что и деформированная, не превышала их.

Стремясь повысить прочность лонжерона, вы рискуете потерять его амортизирующие характеристики, а при частых ударах в этом случае могут быть серьезные последствия.

Лонжерон — самая важная часть автомобиля, которая остается невидимой и поэтому рядовой автовладелец мало о ней задумывается. Тем не менее, от этой детали во многом зависит состояние автомобиля и безопасность его эксплуатации. При подозрении на деформацию этого элемента немедленно обращайтесь в автосервис, это поможет избежать очень дорогого ремонта в будущем и повышенного риска при вождении.

Автосалон | ВЛР

Ваша машина тоже заслуживает поездки в спа!

Автомойка нового поколения

Auto Spa предлагает различные пакеты автомойки, которые сделают ваш автомобиль блестящим. В WLR запись не требуется, мы работаем в порядке живой очереди. Ознакомьтесь с нашими услугами ниже, чтобы узнать больше об Auto Spa.

• Удобные услуги самовывоза 7 дней в неделю
• Предлагает пакеты автомоек с полным спектром услуг
• Доступно ежемесячное членство

• Доступны скидки на бизнес-парк
• Доступны скидки для правоохранительных органов

Мытье один раз в день, каждый день с членством по одной низкой цене в наших центрах с полным спектром услуг или в экспресс-пунктах

Ежемесячные программы

Можно использовать в любом салоне Auto Spa или Auto Spa Express

EXPRESSPASS Привилегии

• Express Lane только для участников (при наличии)
• Предъявите свою кредитную карту 1 раз и больше никогда

Доступны тарифные планы для нескольких автомобилей

Скидка 50 долларов на любой сервисный ремонт 2 или более шин в автосервисе

Скидка на учетную запись бизнес-парка

Скидка для правоохранительных органов

Скидка 10 долларов на замену масла в смазочном центре

The Frederick Auto Spa – Rt. 40

Найти место рядом со мной

Уточните параметры поиска, используя следующие фильтры:

Информация о местонахождении:

Выбрать все, что подходит:

Сделайте подарок, который действительно сияет Подарочная карта Auto Spa!

Подарочные карты можно использовать для оплаты любых пакетов автомойки или услуг по уходу за автомобилем.

Программа технического обслуживания автопарка

Наша программа технического обслуживания автопарка доступна для компаний, владеющих 3 или более автомобилями, в Auto Spa, Auto Spa Express, The Lube Center и Auto Repair. WLR Automotive Group стремится предоставлять дружелюбные и квалифицированные услуги всем водителям автопарка.

Свяжитесь с управлением флота сегодня

Присоединяйтесь к нашей команде автосервисов!

Любовь к людям. Коллективное творчество. Непоколебимая целостность. Не секрет, что нас отличают основные ценности наших сотрудников.

No related posts.
