Что такое airbag в автомобиле: Что такое airbag и из чего состоит эта система

что это? Автомобильная подушка безопасности (airbag)

Автомобильные подушки безопасности являются элементом активной защиты, обязательным к установлению, практически, во всех современных легковых транспортных средствах. Комплекс мер по активной защите водителя и пассажиров транспортного средства, помимо airbag, включает в себя ремни безопасности. В зависимости от конструкции той или иной модели автомобиля, подушки безопасности, как правило, располагаются: водительская в районе рулевой колонки, а пассажирская на панели приборов. Фронтальные подушки безопасности могут иметь различную степень заполнения газом при ДТП, получая аварийный импульс от электронного блока управления машины.

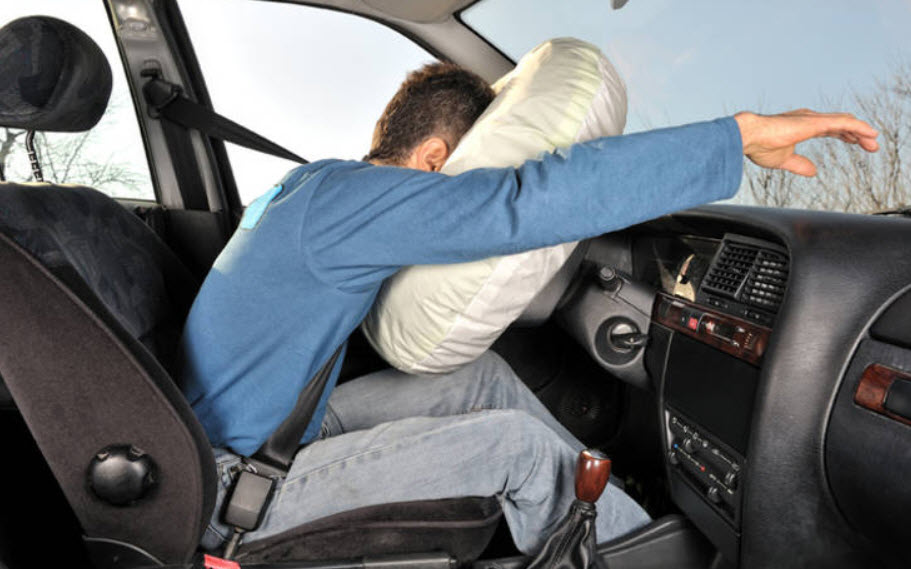

Главной задачей передних подушек безопасности является защита водителя и переднего пассажира от травмирования твердыми или режущими предметами при столкновении, такими, как рулевое колесо, торпедо, отдельные части кузова, осколки лобового стекла.

Эффективны ли подушки безопасности?

При возникновении бокового удара, тот же электронный блок управления приводит в действие боковые элементы системы airbag, в результате чего срабатывают все подушки безопасности, установленные в автомобиле, как фронтальные, так и боковые. По итогам подсчетов эффективности работы автомобильных систем airbag («аербэг»), специалисты приходят к выводу, что их применение позволяет сократить риск возникновения летального исхода при возникновении ДТП на 25%.

Первая подушка безопасности “увидела свет” в 1951 в Мюнхене, когда некий изобретатель по имени Вальтер Линдерер прикрепил к рулевому колесу обыкновенный надувной воздушный мешок. Эта ценная идея была мгновенно подхвачена различными автомобильными компаниями, но впервые разработать и произвести промышленную установку системы airbag в автомобиле удалось автомобильному концерну Mercedes, который, получив патент, воплотил данную идею в жизнь в 1971 году.

Что такое «аирбег»?

Сама подушка безопасности (airbag) представляет собой блок, объединяющий несколько элементов, а именно: подушку, газовый генератор, и датчик удара, непосредственно связанный с ЭБУ транспортного средства. Обычно в легковых автомобилях устанавливается от 2 до 6 подушек безопасности, они имеют различные объемы, при этом защитные элементы водителя от 60 до 80 литров, а пассажирские до 130 литров, скорость срабатывания системы после получения электронного сигнала приравнивается 0,04 сек. Подушка безопасности пассажира не сработает, если в момент столкновения он не будет находиться в салоне, так, как в современных автомобилях система airbag предусматривает установку специального датчика в сиденья салона транспортного средства.

Новейшие разработки в области систем безопасности

Над усовершенствованием «аербэгов» (подушек безопасности) постоянно работают различные автомобильные компании. Например, компания BMW в моделях BMW X5 и BMW 7-reihe начала устанавливать “трубчатые” боковые подушки, которые, находясь в рабочем состоянии более длительное время, предназначены защищать людей в салоне, если автомобиль при аварии несколько раз перевернется.

Следует отметить и автомобильную компанию Renault, совместно со шведским производителем систем защиты Avtolive, разработавших систему airbag 2 поколения Programmed Restraint System 2. Компания Ford “пошла” в этом направлении еще дальше, разрабатывая подушки безопасности для пешеходов, устанавливаемые, одну в бампер, решетку радиатора и край капота, и вторую возле лобового стекла, для защиты головы пешехода при столкновении с автомобилем.

• < Назад
• Вперёд >

Горит лампа airbag, нужно ли обращать на это внимание?

Все, пожалуй, осведомлены в назначении подушек безопасности и знают, что они из себя представляют. Данное изобретение имеет прямое отношение к системе активной безопасности и спасает множество человеческих жизней каждый день. С этим всё понятно, и об этих устройствах вам сможет рассказать даже школьник в общих чертах. Другой вопрос заключается в индикаторе подушек безопасности. Что значит, если загорелась лампочка airbag? Это могут быть индикаторы «Airbag SRS», «Airbag» или «SRS». На данный вопрос вам сможет ответить не каждый ваш знакомый. Но сможем мы. И в данной статье мы обсудим проблемы и их решение, связанные с этим тревожным сигналом.

• Загорелась лампочка подушки безопасности
• Почему загорается лампочка Airbag?
• Как устранить неполадку?

Загорелась лампочка подушки безопасности

Первое, что может прийти в голову, когда загорается красная лампочка Airbag, – есть какая-то неполадка в автомобиле.

Если излагать кратко, то так оно и есть. Когда загорелся датчик подушки безопасности, то в системе точно не всё в порядке, разве что при старте мотора не произошло короткое замыкание. Но сразу хотим вас успокоить: никакого повода для депрессивных мыслей нет. Как и большинство автомобильных поломок, эту также можно отремонтировать.

Важно понимать, что при загорании индикатора «SRS» или «Airbag» неисправность скрывается именно в самой подушке безопасности. Система Airbag очень масштабна и совмещает в себе много разных устройств. Это значит, что если загорелась соответствующая лампочка, то необходимо проводить проверку комплексно во всей системе.

В исправном состоянии горит Airbag сразу же после поворота ключа зажигания в положение «ON», система производит проверку работоспособности всех её элементов. При проверке Airbag/SRS индикатор может начать помигивать – это нормально.

Если неисправности не найдены, лампочка мигнёт около шести раз и погаснет до следующего запуска двигателя.

Но если же неисправности всё-таки присутствуют, то индикатор будет продолжать гореть. Затем будет записан код неисправности. Через несколько секунд произойдёт очередная верификация. Если новые неполадки не обнаружены, или было перезапущено зажигание, диагностический модуль просто удалит ошибку из реестра, а лампочка просто гаснет.

Почему загорается лампочка Airbag?

Салонная система безопасности автомобиля включает в себя подушки (количество зависит от комплектации автомобиля), датчиков ударов, натяжителей ремней, модуля управления и пиропатронов. Вся система коммутируется между собой проводкой.

Следовательно, горит значок подушки безопасности в следующих случаях:

1.

Одна или несколько подушек повреждены.

2. Отсутствует сигнал от элементов системы безопасности.

3. Нарушены дверные контакты.

4. Повреждены датчики ударов.

5. Нарушение контакта или повреждение части проводки, которая объединяет всю систему. Перетёртость или замыкание проводки.

6. Разъёмы плохо соединены.

7. Возникли проблемы с предохранителями.

8. Повреждён модуль управления. Заменять его следует только после того, как была устранена неисправность.

9. Некорректно установлена система сигнализации.

10. При некорректной замене руля повредились провода. Нужно делать это исключительно по инструкции.

11. Заменили кресла – повредили проходящие провода либо клеммы.

12. При замене сработанных подушек безопасности. Система может помнить их старое положение, а модуль сделал запись о срабатывании, как при ДТП.

13. При некачественном ремонте или замене приборной панели были повреждены провода.

14. На подушку водительского места подаётся высокое сопротивление.

15. Вышек срок подушек безопасности. Обычно он составляет от 8 до 10 лет.

16. Был произведён тюнинг непрофессиональными специалистами, которые повредили датчики или нарушили проводку.

17. Попала влага на контакты ремня безопасности или его замок.

18. Когда производилась уборка в салоне, были затронуты клеммы.

19. Недостаточное напряжение аккумуляторной батареи. Здесь следует заменить её.

20. Аккумулятор заменён в неверной последовательности.

Как устранить неполадку?

Как ни странно, но обсуждение тем: «Горит Airbag» или «Как выключить горящую лампу аэрбега?» достаточно распространено на многих автомобильных форумах. Конечно, некоторые могут подумать, что нечего обращать на неё внимание, ну горит и горит себе, машина-то едет. Но так делать нельзя. Это система безопасности, и если она подаёт тревожные сигналы, значит, имеет место быть какая-то проблема, которую нельзя откладывать, а нужно решать. Там же в обсуждениях выкладывают множество вариантов решения данных неполадок, но все советчики идут по пути «чем проще и быстрее, тем лучше», склоняясь к полному отключению подушек или использованию клея.

Итак, если в салоне вашего автомобиля загорелся датчик подушки безопасности, необходимо безотлагательно принимать следующие меры:

1. Во-первых, проведите полную проверку системы Airbag при старте силового агрегата.

2. Далее продиагностируйте её на предмет ошибок. Если таковые обнаружены, то необходимо записать их коды. Это делается при помощи специального диагностического прибора.

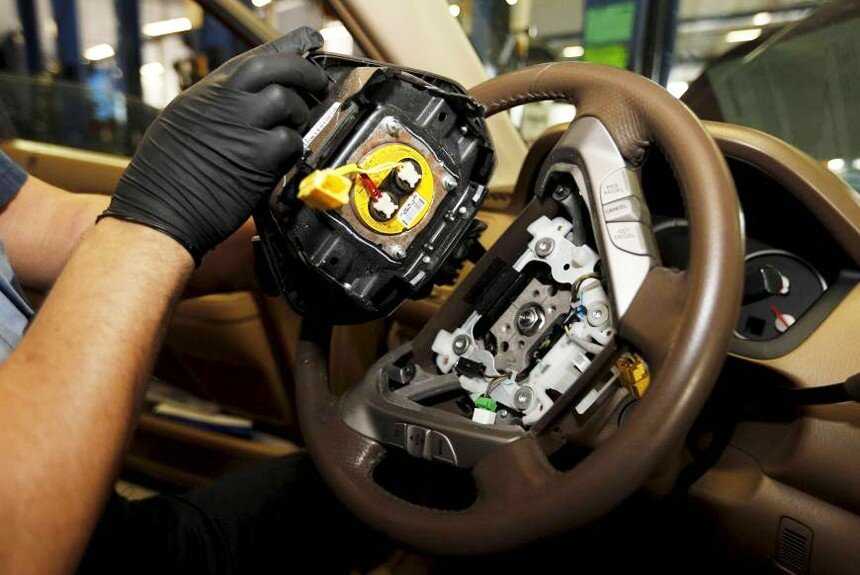

3. Отремонтируйте элемент системы безопасности, в котором появилась ошибка, или замените его. Только помните, что делать это нужно исключительно при отключенном аккумуляторе. Обновите модульную память Airbag.

Многие автомобилисты задумываются о серьёзности той или иной проблемы, о которой сигнализирует индикатор Airbag. Водители с большим опытом рекомендуют производить максимально полную диагностику всей наружной системы безопасности. Это связано с тем, что лампочка может постоянно гореть как при небольшой проблеме с клеммами, так и из-за того, что были сняты подушки после серьёзного ДТП, в котором побывал автомобиль.

Не стоит забывать также и о том, что от системы безопасности Airbag зависит не только здоровье и даже жизнь водителя автомобиля, но и всех пассажиров, находящихся в нём. Поэтому нельзя относиться халатно к тому, что горит подушка. Необходимо регулярно диагностировать всю систему и незамедлительно исправить все выявленные неполадки.

Подушек безопасности объяснил | CarExpert

Подушки безопасности являются фундаментальной технологией безопасности в автомобилях, продаваемых сегодня. Как следует из их названия, они представляют собой надувные мешки с газом, которые действуют как подушка для уменьшения сил, с которыми сталкиваются пассажиры автомобиля во время столкновения.

Почти каждый новый легковой и коммерческий автомобиль, продаваемый в Австралии, оснащен подушками безопасности водителя и переднего пассажира. Многие автомобили также предлагают другие подушки безопасности, такие как шторки безопасности.

Подушки безопасности

также известны под термином «SRS» (дополнительная удерживающая система), поскольку они дополняют другие средства безопасности в автомобиле, такие как ремни безопасности, при защите пассажиров автомобиля во время аварии.

Как работает подушка безопасности?

Подушка безопасности представляет собой нейлоновый мешок. В спущенном состоянии эти нейлоновые мешки упаковываются за различными частями салона, такими как втулка рулевого колеса и приборная панель для передних подушек безопасности.

Срабатывание подушки безопасности зависит от силы, действующей во время столкновения. Во время столкновения происходит быстрое изменение скорости транспортного средства и, следовательно, высокий уровень замедления и перегрузки, с которыми сталкиваются пассажиры транспортного средства.

Датчики, такие как гироскопы и акселерометры, размещенные вокруг автомобиля, способны определять величину и направление этих сил.

Модуль управления подушками безопасности (ACM) действует как небольшой компьютер, который постоянно отслеживает данные с этих датчиков. Если обнаружено внезапное изменение, ACM быстро определяет направление и силу удара и принимает решение о том, какие подушки безопасности использовать для наилучшей защиты пассажиров автомобиля.

В дополнение к датчикам и ACM система подушек безопасности также содержит газогенератор, который надувает подушку безопасности при столкновении. Система инфлятора на самом деле имеет некоторое сходство с твердотопливными ракетными ускорителями.

Электрический заряд направляется на нагревательный элемент (известный как воспламенитель), который сжигает твердое топливо, обычно азид натрия или нитрогуанидин.

Пропеллент вступает во взрывную реакцию с нитратом аммония с образованием газообразного азота , который затем надувает подушку безопасности. Весь этот процесс реакции, надувания и развертывания происходит чрезвычайно быстро, всего за 50 миллисекунд. Для сравнения, человеку требуется около 200 миллисекунд, чтобы моргнуть.

Важно отметить, что сдувание подушек безопасности так же важно, как и надувание. В момент контакта подушки безопасности с пассажирами подушка безопасности уже сдулась. В противном случае их головы или конечности отскакивали бы, уменьшая способность подушки безопасности поглощать энергию.

Типы подушек безопасности и инновации

Почти каждый легковой и коммерческий автомобиль, продаваемый сегодня, стандартно оснащается двойными фронтальными подушками безопасности , которые предназначены для защиты головы и грудной клетки водителя и переднего пассажира в случае лобового столкновения.

Шторка Подушки безопасности выдвигаются из обивки потолка прямо над боковыми дверями и при раскрытии закрывают боковые окна и двери. Они направлены на защиту пассажиров от боковых ударов или столкновений с Т-образными костями. Боковые подушки безопасности , установленные на сиденьях, также предназначены для снижения вероятности получения травм при боковом ударе, однако они раскрываются с внешней подушки сиденья и предназначены для защиты туловища.

Большинство автомобилей сегодня оснащены боковыми подушками безопасности в дополнение к двойным фронтальным подушкам безопасности, причем подушки безопасности, установленные на сиденьях, являются дополнительными или прерогативой более дорогих автомобилей.

При покупке внедорожника или автомобиля с семью сиденьями важно убедиться, что шторки безопасности охватывают все три ряда пассажиров, включая самые задние сиденья. Кроме того, если автомобиль оснащен подушками безопасности, установленными на сиденьях, они могут быть несовместимы с чехлами для сидений.

Коленные подушки безопасности устанавливаются в нижней части передней центральной консоли или приборной панели и предназначены для защиты коленей и голеней водителя (и переднего пассажира, если они установлены).

Надувные ремни безопасности — еще одна технология, предлагаемая на некоторых автомобилях Ford и Mercedes-Benz. Эта инновация включает в себя подушку безопасности в задних ремнях безопасности, которая в случае аварии натягивает и распределяет силу удара по большей площади, чем обычный ремень безопасности, снижая риск травм груди и головы.

Совсем недавно такие автомобили, как новая Toyota Yaris и Isuzu D-Max/Mazda BT-50 Twins, включали в себя передняя центральная подушка безопасности . Он разворачивается с внутренней подушки сиденья водителя и направлен на снижение вероятности столкновения передних пассажиров и причинения им вреда друг другу во время бокового или лобового столкновения.

Mercedes-Benz широко известен как пионер передовых систем безопасности, и одной из его последних инноваций в области подушек безопасности является задняя фронтальная подушка безопасности .

Эта подушка безопасности, представленная в S-классе 2021 года, имеет трубчатую структуру и раскрывается со спинки для защиты головы и грудной клетки задних пассажиров.

Помимо газообразного азота, одним из продуктов процесса раскрытия подушки безопасности является звук от взрывной реакции между порохами. Величина этого шума может вызвать временную или постоянную потерю слуха.

Pre-Safe Sound — это еще одна инновация от Mercedes, направленная на то, чтобы лучше переносить шум, издаваемый во время срабатывания подушек безопасности и аварий. Если автомобиль предвидит, что серьезное столкновение неизбежно, Pre-Safe Sound на короткое время воспроизведет окружающий «розовый шум» с громкостью 80 децибел через аудиосистему автомобиля.

Это вызывает рефлекс, который частично блокирует проникновение во внутреннее ухо дальнейших громких звуков, защищая слух пассажиров.

Еще одной недавней разработкой являются двойные или многоступенчатые подушки безопасности . Они имеют несколько систем наполнения, соединенных с одной подушкой безопасности. Каждый инфлятор имеет разную номинальную мощность, поэтому подушка безопасности надувается до разного объема в зависимости от серьезности аварии.

Обратите внимание, что автомобиль с большим количеством подушек безопасности, чем у конкурента, не обязательно делает его более безопасным. Другие особенности, такие как конструкция защитной конструкции, могут быть столь же важны для снижения риска получения травм.

Лучше всего всегда проверять рейтинг безопасности автомобиля ANCAP, чтобы получить общее представление о том, насколько безопасно транспортное средство.

Таката: Что случилось с его подушками безопасности?

Takata — это крупнейший отзыв в истории автомобилестроения, в котором участвуют 100 миллионов автомобилей по всему миру и 3 миллиона в Австралии. Но что пошло не так?

Основным недостатком подушек безопасности Takata является конструкция нагнетателей, в которых в составе топливной смеси используется нитрат аммония.

При определенных условиях в топливо может попасть влага, дестабилизируя его. Когда подушка безопасности срабатывает во время аварии, взрывная реакция между пропеллентами может привести к разрыву металлического корпуса газогенератора.

Фрагменты этого корпуса (фактически осколки) могут поразить пассажиров транспортного средства, покалечить или убить их.

Вы можете проверить, распространяется ли на ваш автомобиль отзыв подушек безопасности Takata, на веб-сайте «Являются ли мои подушки безопасности безопасными».

В случае возникновения проблемы крайне важно отремонтировать автомобиль при первой же возможности.

Типы подушек безопасности — State Street Auto Repair

Подушки безопасности являются дополнительным средством защиты и лучше всего работают в сочетании с ремнями безопасности. Задача подушки безопасности — замедлить движение водителя или пассажиров вперед в случае аварии. Подушки безопасности уменьшают вероятность столкновения верхней части тела и головы с салоном автомобиля во время аварии. Если всего 10 лет назад было всего несколько типов подушек безопасности, то в современных автомобилях иногда их насчитывается более десятка. Мы составили список наиболее распространенных, чтобы помочь вам определить приоритеты безопасности при поиске нового автомобиля.

Фронтальные подушки безопасности

Фронтальные подушки безопасности входят в стандартную комплектацию всех легковых автомобилей, начиная с 1998 модельного года, и всех внедорожников, пикапов и фургонов, начиная с 1999 модельного года. Эти подушки безопасности устанавливаются на рулевом колесе и обеспечивают защиту водителя и пассажиров. рывок для защиты пассажира. Во многих новых автомобилях есть датчик веса для переднего пассажирского сиденья, который предотвратит срабатывание подушки безопасности, если там сидит маленький ребенок. В более старых автомобилях без датчика веса сила подушки безопасности может привести к травмам у детей младшего возраста, поэтому правительство предлагает детям до 13 лет ездить на заднем сиденье.

Боковые подушки безопасности (SAB)

SAB предлагаются на многих новых пассажирских автомобилях. Боковые подушки безопасности защищают пассажиров в случае бокового удара. Существует два основных типа: боковая подушка безопасности для туловища и шторка безопасности. Боковая подушка безопасности для туловища обычно расположена сбоку сиденья и раскрывается между водителем и дверью, чтобы защитить туловище человека. Большинство автомобилей имеют их только на передних сиденьях, хотя некоторые роскошные модели предлагают их и сзади. Подушка безопасности-шторка крепится в крыше и раскрывается подобно шторке с потолка автомобиля для защиты головы человека. Обычно шторки безопасности закрывают передние и задние сиденья, хотя они также могут защитить пассажиров третьего ряда в некоторых более крупных автомобилях.

Коленные подушки безопасности

С начала 2000-х годов многие производители автомобилей теперь включают коленные подушки безопасности, которые обычно устанавливаются под рулевым колесом и раскрываются из-под приборной панели, предотвращая удары коленями пассажиров на передних сиденьях о твердую поверхность. Это может предотвратить разрушение коленных чашечек, что является распространенной травмой при лобовых столкновениях на высокой скорости.

Надувные ремни безопасности

Надувной ремень безопасности доступен только в некоторых моделях. Хотя надувной ремень безопасности классифицируется как подушка безопасности, на самом деле он не является подушкой безопасности, он просто функционирует как подушка безопасности, разворачиваясь в случае аварии. Большинство подушек безопасности смягчают пассажиров, но вместо этого надувной ремень безопасности помогает распределить силу удара по более широкой области тела человека. В результате авария не кажется такой серьезной, поскольку сила не так сильно сконцентрирована.
