Чертежи прицепа для легкового автомобиля: Предлагаем сделать усиленный легковой прицеп своими руками. Пошаговые инструкции, детальные чертежи прицепа, фото, видео са…

Прицеп для перевозки пчел — Чертежи и описание

Как сделать прицеп для перевозки пчел. Не так давно, с выходом на пенсию, я всерьез начал заниматься пчеловодством. Но наш край не богат медоносными растениями, поэтому за сезон приходится переезжать со всей пасекой с одного места на другое шесть-семь раз. Для транспортировки ульев я к своему пикапу Иж-27151-01 изготовил прицеп, на который можно устанавливать восемь корпусов. Такая его вместимость обеспечена тем, что для легкового автомобиля прицеп достаточно необычный — он двухосный.

При изготовлении прицепа для перевозки пчел. многие детали и узлы использовал от отслуживших свое автомобилей и сельхозтехники. С учетом времени на разработку конструкции и поиск необходимых деталей и материалов прицеп я сделал за два месяца. Прицеп рамной конструкции. Причем оба моста имеют свои, отдельные подрамники, которые связаны с основной, общей рамой.

Все детали этих узлов выполнены из стальной прямоугольной трубы сечением 60x40x2 мм и сварены между собой. Задний подрамник соединен с основной рамой жестко — приварен через поперечные консольные подкладки-проставки из такой же трубы. Передний подрамник с рамой соединен шарнирно — через поворотный круг. Этот узел взят от списанного сельскохозяйственного фуражира ФН-1.

Круг состоит из двух ободьев (верхнего и нижнего) с размещенными между ними шариками, свободно перекатывающимися по дорожкам внутри ободьев. Узел смазывается консистентной смазкой. Верхний обод крепится к основной раме, а нижний— к поворотному подрамнику. Для этого в передней части рамы и посредине подрамника приварены по две соответствующие перемычки из такой же прямоугольной трубы 60x40x2.

Крепление ободов к перемычкам осуществлено болтами М18хх55 (с шайбами и гайками). В надежности этого узла при эксплуатации сомневаться не приходится, поскольку в штатном использовании он работает в более жестких условиях. Обе подвески (передняя и задняя) колес прицепа изготовлены по типу задней подвески автомобиля-тягача «Иж-27151-01».

Поэтому некоторые детали и изделия для них использованы заводского изготовления, от автомобиля «Москвич»: амортизаторы, рессоры, стремянки, серьги и другие. Рессорные кронштейны изготовлены из стального листа толщиной 3 мм и приварены к подрамникам в передней их части. В задней же части шарнирно прикреплены серьги.

В качестве осей колес приспособлены цапфы поворотных стоек передних колес от автомобиля «Москвич», от которых отрезаны верхняя и нижняя стойки, а оставлены цапфы с фланцами. Балки мостов (и переднего, и заднего) изготовлены из толстостенной трубы квадратного сечения 60x60x4 мм.

К их торцам приварены стальные прямоугольные пластины размерами 140×80 мм толщиной 8 мм. По углам пластины-фланца просверлены отверстия, соответствующие отверстиям на фланцах осей (цапф) колес. Фланцы балки моста и цапфы колеса соединены между собой такими же болтами, что и на базовом автомобиле.

Колеса и ступицы с подшипниками тоже москвичовские. Поскольку ульи с пчелами, которые предстояло перевозить на прицепе, — груз очень нежный, то подвеску колес, а точнее балок мостов к раме, сделал мягкой — рессорной. А чтобы прицеп для перевозки пчел с грузом слишком не трясло на ухабистых проселках и бездорожье, в подвеске смонтировал и амортизаторы. Тягово-сцепное устройство состоит из двух продольных тяг, дышла и наконечника.

Продольные тяги выполнены из квадратной трубы 40x40x3 и приварены снизу к поворотной рамке. Дышло представляет собой сварную конструкцию из поперечины (стальной уголок № 7), собственно дышла (стальная квадратная труба 40x40x3) и корпуса демпфера (полый цилиндр с отверстиями в торцевых стенках).

Демпфер позволяет смягчать ударные нагрузки от прицепа на кузов и трансмиссию автомобиля, особенно при трогании с места и торможении. У поперечины дышла на концах горизонтальная полка отрезана, а оставшиеся части вертикальной полки загнуты назад под 90° и образуют ушки. В ушках и передних концах тяг просверлены соответствующие отверстия, и детали соединены шарнирно, посредством стальных цилиндрических пальцев.

Демпфер представляет собой стержень с буртиком в середине, по обе стороны которого надеты нормально растянутые пружины, и все эти детали помещены в корпус. У меня конструкция корпуса сварная неразборная — считаю, что не самая удачная, поэтому на рисунке привожу только принцип действия устройства. Наружный конец стержня через цилиндрический переходник соединен с перпендикулярно расположенным наконечником. Наконечник взят от рулевого механизма трактора «Беларусь». Он представляет собой конический палец с резьбой на более тонком конце.

Перед транспортировкой прицепа для перевозки пчел наконечник вставляется в конусное отверстие кронштейна-форкопа на автомобиле. Для обеспечения безопасности движения сзади прицепа смонтированы два комбинированных фонаря с габаритными, поворотными, стоп-сигнальными и лампами заднего хода. Проводка к фонарям пропущена внутри одной из срединных продольных труб основной рамы. Подсоединяется проводка к системе электрооборудования через многоконтактный штеккерный разъем. На раме кузова сделан настил из шпунтованных досок толщиной 30 мм.

Доски прижаты в передней и задней частях платформы стальными полосами сечением 25×4 мм, которые прикреплены к раме болтами М6х75 через каждые 300 мм. Прицеп оборудован деревянными бортами из шпунтованных досок толщиной 20 мм. Доски бортов прикреплены к стойкам (три на борт) болтами МбхЗ0.

Передний борт — неоткидной. Его стойки приварены к передней поперечине рамы. Остальные борта откидные; их стойки крепятся к раме с помощью навесов, изготовленных из полосовой стали 25×4 мм. В поднятом (закрытом) положении борта фиксируются замками, взятыми от старого грузового автомобиля УАЗ. Схема крепления ульев на прицепе и в кузове пикапа изображена на рисунке. Для кузова автомобиля сделан съемный деревянный настил, набранный из досок 30-мм толщины по двум брусьям. Высота настила равна выступам колесных ниш над полом кузова.

Настил позволяет разместить в кузове четыре улья и весь пчеловодческий инвентарь. Улья в кузове закрепляются скрутками из капронового каната. В прицепе свободно умещаются восемь ульев. Поскольку на точке (месте длительной стоянки с целью сбора взятка пчелами) улья с прицепа не снимаются, их крепление здесь более основательное — с помощью рейки и стягивающих стальных стержней. Стержни — с крючком на одном конце, зацепляются за отверстие в скобе.

Скобы прикручены болтами к настилу прицепа. Другой конец стержня вставляется в отверстие в рейке и затягивается сверху гайкой. На стоянке у прицепа борта откидываются. Площадь платформы позволяет свободно обслуживать ульи непосредственно на прицепе. Понятно без комментариев и то, что на прицепе можно перевозить любые другие грузы, как штучные, так и навалом.

(Автор: И.ШЕВЧЕНКО, с. Старая Полтавка,Волгоградская обл).gthtdjprb

чертежи, что нужно, стоит ли

Внешняя простота соблазняет некоторых предприимчивых автомобилистов соорудить лафет для перевозки автомобиля или лодки своими руками. Но такой замысел при всей его привлекательности имеет несколько просто исполинских подводных камней.

Несмотря на свою конструктивную простоту, прицепная платформа для перевозки какой-то техники может представлять угрозу безопасности дорожного движения. Наверное, не стоит объяснять, какую беду может натворить прицеп, который сломался в движении или отделился от машины-тягача и отправился в самостоятельное “путешествие”.

Лафету для перевозки автомобилей нужен запас прочности с учетом динамических нагрузок, возникающих при раскачивании в вертикальной плоскости

Не удивительно, что государство взяло на себя обязательство регистрировать подобные устройства – собственно, как и другие транспортные средства. В этом и кроется главная проблема для умельца, который хочет построить для себя самодельный лафет, платформу или обычный прицеп. Подобрать комплектующие и собрать из них нужную “тележку” – это даже не половина задачи. Гораздо сложнее будет ее узаконить.

Читайте также: Самоделка века: как сделать автомобиль из мотоцикла

На первый взгляд, все должно быть в порядке – регистрация прицепов, изготовленных в индивидуальном порядке, предусмотрена законодательством Украины в Порядке государственной регистрации (перерегистрации) согласно Постановлению КМ № 1371 от 23.12.2009.

Перед началом работы автор должен подать свой проект в институт «ГосавтотрансНИИпроект» для утверждения конструкции

Но этот документ предполагает наличие у производителя-любителя целого пакета документов:

• сертификат и чек на прицепное устройство,
• протокол испытаний,
• заключение от уполномоченного органа наподобие института “Госавтотрансниипроект”,
• вывод эксперта об отсутствии на прицепе серийного номера.

И это только для начала!

Любой инженер скажет, что для успешной постройки транспортного средства нужно иметь его детальный проект

Оформление этих бумаг осуществляется в различных государственных учреждениях, поэтому требует времени и денег. Есть вариант получить необходимые документы на одном из предприятий, которые занимаются промышленным производством прицепов. В некоторых случаях можно получить сразу все необходимые бумаги, чтобы ехать в сервисный центр МВД и получать регистрационные номера.

Читайте также: Какой прицеп можно тянуть с правами категории B

Но здесь есть такие нюансы: серьезное предприятие не выдаст документы на самоделку с техническими несоответствиями. А обеспечить это соответствие могут только качественные сертифицированные компоненты – прицепное устройство, ось, тормозная система, светотехника, которые стоят немалых денег и в конце концов формируют конечную цену самоделки, сопоставимую с ценой лафета фабричного производства.

Таким образом, опираясь на опыт соотечественников, которые регистрировали самодельные лафеты и прицепы, и положения законодательных актов, можно сказать, что денежная экономия, как правило, получается совсем небольшая.

Лафет для перевозки автомобиля должен иметь две оси и инерционную тормозную систему

Если вам очень хочется сэкономить средства, используя свои золотые руки и слесарные навыки, возможно, есть смысл приобрести максимально дешевый лафет фабричного производства – но с документами. И тогда уже собственными руками превратить его плохое состояние в образцовое. Для понимания: узаконивание самодельного лафета может стоить 9000 – 12000 грн (плюс материалы, детали и компоненты примерно на такую сумму), в то время как хорошенько подтоптанный, но с номерами лафет для перевозки авто будет стоить от 25 000 грн. Самый дешевый новый лафет для перевозки лодки стоит от 15 000 грн.

Но имейте в виду, что лафету для перевозки автомобиля нужны будут уже две оси и собственная тормозная система, также небходима категория ВЕ в правах водителя (буксирование прицепов общей массой более 750 кг). Самый дешевый новый лафет украинского производства с такими характеристиками стоит от 30 000 грн.

Существует четкий перечень требований, которым должен соответствовать лафет (прицеп) к легковому авто. Они касаются как фабричной продукции, так и самоделок

Имейте также в виду, что превратить обычный прицеп в лафет для перевозки транспортных средств тоже не очень просто. То есть технически это может и несложно, но также надо будет официально оформлять переоборудование, что по затратам времени и денег мало отличается от оформления самоделки.

Рекомендация Авто24

Считайте. В деле построения лафета успех – и технический, и коммерческий – зависит от расчета. Прежде чем взяться за дело, считайте деньги, вес и вероятность натолкнуться на придирчивого инспектора. Есть немало моделей эксплуатации лафета, при которых целесообразнее будет каждый раз арендовать его, чем мастерить, регистрировать и потом содержать свой собственный. Между прочим, это же касается постройки не только лафета, но и самодельного прицепа общего назначения.

Читайте также: Как оформить самодельный трактор в Украине

Прицеп легкового автомобиля своими руками

Практически у каждого владельца автомашины возникает потребность в транспортировке груза больших размеров, но не слишком большого веса. Багажник для таких целей не всегда подходит и тогда на выручку приходит прицеп. Но совершенно не обязательно тратить деньги на покупку такой необходимой в хозяйстве вещи, можно изготовить прицеп легкового автомобиля своими руками .

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей. Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства.

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40% всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Домкраты стабилизации

Они нужны для того, чтобы прицеп пребывал в горизонтальном положении. Оптимальные места их расположения – это внутренние углы рамы, но можно установить их только по одной из сторон. Для использования подъемной силы будет правильнее воспользоваться принципом винтового механизма, его также разрешается применять при замене одного из колес.

Борта устройства

При изготовлении боковых стенок можно использовать доски из дерева, металлические фрагменты, фанерные щиты или поликарбонат, выбор типа материала зависит от предназначения устройства. Благодаря малому весу и удобной форме обработки чаще всего используют дерево или фанеру, изначально на основание крепится настил из досок, его нужно закрепить болтами, и уже к этой основе также болтами прикрепляют основную коробку. Но для придания надежности рекомендуется в углы короба прикрепить уголки из стали.

Даже самостоятельно сделанный прицеп легкового автомобиля способен в значительной мере увеличить потенциал применения автомашины. На нем можно будет перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов прицепов существует великое множество, а вышеприведенные рекомендации могут быть использованы для любого из них. Кроме описанных узлов и элементов прицеп можно оборудовать системой торможения и освещения. Но проведение работ такого класса будет лучше доверить профессионалам из центра сервисного обслуживания.

Самое лучшее решение в случае недостатка свободного пространства в багажнике, это сделать самодельный прицеп для легкового автомобиля.

Крупногабаритный багаж не всегда удобно транспортировать, тем более в случае, когда он не помещается в авто и приходиться ехать с полуоткрытым багажником. Более того, это может вызвать вопросы у сотрудников ГИБДД, которые могут еще и выписать водителю штраф.

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг.
Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

1. Для того, чтобы сварить каркас, и узел прицепа вам понадобиться труба квадратной формы. Советуется выбирать материал с сечением 40×40 мм и более. Вы должны понимать, что более крупная и увесистая труба повлечет увеличение общего веса конструкции, поэтому не нужно слишком перегибать палку. Трубу можно легко заменить на швеллер с сечением 25×50 мм. Длина легко определяется с помощью чертежа;
2. Для бортов советуется использовать металлический лист 0.6 мм и более. С помощью чертежа определите сколько листов вам понадобиться. Для этого умножается длина и высота бортов;
3. Для днища чаще всего применяются твердые металлические листы или качественный, прочный пластик. Также иногда используют поликарбонатную фанеру. Измерив площадь дна, вы узнаете сколько такого материала вам нужно;
4. В качестве ходовой части часто используют мост от старых мотоколясок СЗД, но можно её сделать и самостоятельно;
5. Колеса самое простое, что есть в прицепе. Если вы решили использовать ходовую часть от мотоколяски СЗД, тогда свободно оставляйте родные колеса, так как они достаточно надежны, и стоят не дорого. Что касается другой ходовой части, которую, к примеру, вы изготовили сами, то выбирайте колеса индивидуально;
6. Система торможения. Для этих целей можно использовать родную систему мотоколяски СЗД;
7. Механизм для сцепки прицепа для легкового автомобиля с авто. Проще говоря фаркоп;
8. Электрические элементы, такие как габариты, поворотники, стоп-сигналы, а также проводка для их подключения;
9. Материал, который будет использоваться для накрытия прицепа. Чаще всего для этого используют брезент или другую качественную, водостойкую ткань, а также элементы для её крепежа;
10. Ручные инструменты, такие как электро-лобзик, шруповерт и болгарка.

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.

Приступаем к сборке легкового прицепа

Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

1. Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
2. Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
3. Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными. Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
4. Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.
5. Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
6. Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
7. Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
8. После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.

Перевозка крупных грузов – довольно частая необходимость в жизни многих автолюбителей. Как показывает практика, багажник автомобиля чаще всего не очень подходит. Идеальным решением в таком случае будет использование автомобильного прицепа. Стоит отметить, что автоприцеп достаточно актуален не только для бытовых нужд, но и также активно используется автомобильными путешественниками.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

1. Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
2. Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
3. Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
4. Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
5. Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
6. Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
7. В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
8. Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
9. Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
10. Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
11. Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

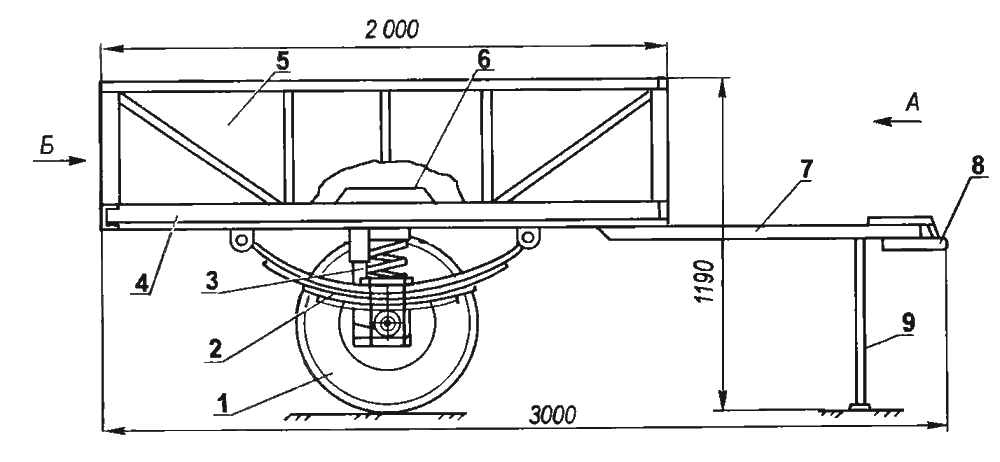

Схемы

№1

№2

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

1. Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта. Особое внимание стоит обратить на качество сварочных швов, т. к. именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
2. Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
3. Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
4. Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.
5. Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

http://bycars.ru/journal/izgotavlivaem-pritsep-dlya-legkovogo-avtomobilya-svoimi-rukami_1613
http://pricepblog.ru/svoimi-rukami/kak-sdelat-pritsep/
http://smotriavto.ru/prakticheskie-sovetyi/pritsep-dlya-legkovogo-avtomobilya.html

платформа, для легкового автомобиля, как сделать своими руками

Прицеп для пчел можно приобрести в готовом исполнении заводского изготовления. Однако существует один весомый недостаток – высокая стоимость. Для перевозки пасеки пчеловоды чаще делают самодельные устройства из списанных прицепов с/х техники или легковых автомобилей.

Преимущества использования прицепов в пчеловодстве

Самым простым устройством у владельца кочевой пасеки считается телега для перевозки пчел, прицепляемая к легковому автомобилю. Транспортное средство позволяет осуществлять перевозку малого количества домиков. Владельцу большой кочевой пасеки выгодна вместительная платформа.

Преимущество использования для транспортировки ульев прицепного устройства объясняется плюсами кочевой пасеки:

1. Кочевой метод содержания пасеки способствует лучшему развитию пчел в середине весны.
2. Перевозка ульев на другое место приносит пользу пчелам. Насекомые получают доступ к требуемому количеству нектара.
3. Для кочевой пасеки сезон медосбора раньше начинается и позже заканчивается. Перевозка пчел к цветущим медоносам приносит пасечнику больше урожая. Покупка прицепа и топлива для транспорта окупится, если с каждого улья собирать от 6 кг качественного меда.
4. Во время перевозки пасеки пчеловод самостоятельно выбирает, возле каких медоносов остановиться. Частая кочевка позволяет получить за сезон разные сорта меда.

Если говорить о преимуществе самого прицепного устройства, то маленькие телеги к легковым авто выгодны в плане компактности. Однако минусом является вместимость. Обычно стандартным легковым прицепом за один раз осуществляется перевозка максимум 4 ульев с пчелами.

Многими преимуществами обладают большие прицепные устройства, именуемые платформами:

1. Во время перевозки тряска на платформе ульев минимальна по сравнению с маленьким прицепом. Пчелы не получают стресс, ведут себя спокойно по прибытию на новое место.
2. При перевозке телегой улья надо разгружать и загружать. На платформе домики с пчелами постоянно стоят.
3. За счет устойчивости и высоких бортов платформой осуществляют перевозку большого количества ульев, установленных в несколько ярусов.

Наличие прицепа или платформы для пасечника всегда большой плюс. Не вывозные пчелы приносят мало меда. Семьи ослабевают, со временем гибнут.

Совет! За сезон пасеку надо хотя бы 1 раз вывозить в поле. От стоящих во дворе ульев не будет толку.

Виды прицепов для перевозки ульев

Существует много разновидностей самодельных и заводских прицепов, применяемых для перевозки пчел. По конструкции их условно делят на три группы: телеги для легковых авто, платформы и павильоны.

Пчеловодческий прицеп для легкового автомобиля

Различают автомобильный прицеп пчеловода специализированной конструкции и самодельный вариант, доработанный пасечником. В первом случае прицепное устройство с завода приспособлено к перевозке ульев. Во втором варианте пасечник сам переделывает прицеп.

Стандартная модель, например, для автомобиля Жигули вмещает 4 улья. Можно нарастить борта, установив 8 домиков в два яруса. Если под капотом много лошадок, пчеловоды расширяют раму, приспосабливают платформу на выдвижном механизме. Хорошим вариантом является пчелоприцеп для автомобиля УАЗ на 25 пчелосемей, позволяющий за один раз осуществить перевозку средней пасеки.

Совет! Раздвижной прицеп можно приспособить для вывоза маленькой пасеки без снятия с платформы ульев на месте прибытия.

Платформы для перевозки пчел

По сути, платформа тоже является прицепом, только более вместительным. Конструкция обычно двухосная. При перевозке в 2 яруса можно вместить до 50 ульев. Одноярусную пасеку с платформы обычно не снимают. Улья стоят на своем месте. Существуют большие платформы, вмещающие более 50 ульев. При желании конструкцию усовершенствуют крышей.

Павильоны

Существуют стационарные и передвижные павильоны. В первом случае конструкцию устанавливают на фундамент. Передвижной павильон является аналогом платформы, но оснащен крышей, стенами, дверью. Улья стоят летками наружу в несколько ярусов, здесь же они и зимуют.

Удобны в плане использования кассетные павильоны передвижного типа. Пчелы живут в специальных модулях, облегчающих обслуживание для пасечника.

Как сделать прицеп для пчел своими руками

Обычный одноосный прицеп для перевозки пчел для легкового автомобиля усовершенствуют наращиванием бортов. Можно приспособить съемные стойки с крышей. Чтобы за одну перевозку захватить больше ульев, раму придется расширять. Желательно добавить вторую ось. Весь процесс изготовления прицепного устройства состоит из сборки каркаса и его обшивки.

Чертежи, инструменты, материалы

Начинают изготавливать прицеп для ульев с построения чертежа. Изначально определяются с размерами. При выборе габаритов важно учесть тяговую силу автомобиля, чтобы он справился с грузом. Пример готового чертежа легко найти в различных источниках. Размеры можно подогнать свои. Важно помнить, что прицеп придется везти до пасеки по шоссе. Его габариты не должны мешать движению автотранспорта.

Из материалов применяют листовой металл, труба, профиль, уголок. Из инструментов берут болгарку, дрель, сварочный аппарат, молоток, пассатижи, гаечные ключи.

Процесс сборки

Начинают собирать своими руками прицеп для перевозки пчел с планировки расположения ульев. Место домиков отмечают на чертеже, отсюда определяют размер рамы. Дальнейший процесс состоит из следующих действий:

1. Согласно чертежу из профиля, уголка и трубы сваривают раму. Если идет переделка заводского прицепа, то конструкцию обычно расширяют, делают выдвижную платформу. При необходимости добавляют вторую колесную пару.
2. Если предполагается соорудить фургон с крышей, каркас оснащают стойками. Стены обшивают фанерой. Напротив летков вырезают отверстия.
3. Кровельным материалом фургона выступает металл, профнастил.
4. Когда предполагается перевозка ульев в 2 яруса, под домики к каркасу прицепа приваривают полки из металлического уголка.
5. Для ульев предусматривают крепежи, удерживающие их во время транспортировки.

Когда прицеп пчеловодческий будет готов, пробуют установить пустые ульи, испытать конструкцию. Если все пройдет успешно, с началом сезона доставляют пчел ближе к медоносам.

Платформа для пчел своими руками

Лучшим вариантом считается платформа для пчел из-за большей вместимости ульев. Вдобавок на прицепном устройстве домики остаются стоять после приезда на место стоянки.

Чертежи, инструменты, материалы

При изготовлении платформы понадобятся аналогичные инструменты и материалы, что использовались для сборки прицепа. Чертеж отличается размерами. Платформу обязательно оснащают двумя колесными парами, высокими съемными бортами. По желанию делают крышу и выдвижную площадку.

Процесс сборки

Для получения платформы, стандартные прицепы легкового автомобиля для пчеловодства подвергают переделке:

1. Первым делом удлиняют раму минимум на 1 м, приварив дополнительные заготовки из профиля и трубы.
2. Мост и рессоры используют от автомобиля УАЗ.
3. Раму поперек визуально разделяют на участки. Обычно их 3 штуки шириной по 60 см. Из квадратной трубы сваривают выдвижную рамку для ульев. Ставят ее на салазки.
4. Под ульи из уголка сваривают рамки, крепят к платформе. Днище заваривают листовым металлом.
5. Колесика выдвижного механизма общей рамки для ульев делают из подшипников. Их распределяют равномерно по конструкции.
6. Пол платформы настилают из доски. Вдоль боковых бортов приваривают петли для стягивания ульев лентами.
7. Стойки бортов приваривают по углам рамы и центру, где располагаются салазки. Дышло платформы усиливают трубой сечением 40 мм.
8. Каркас крыши сваривают с уголка. Обязательно выдерживают уклон, чтобы стекала дождевая вода.

Финалом работ является укладка кровельного материала. Обычно применяют жесть, оцинковку, профнастил.

Модели прицепов для перевозки пчелиных ульев

У пасечников любителей популярностью пользуются для перевозки пчел легковые прицепы заводского изготовления. Если нет возможности самостоятельно сделать платформу на колесах, ее всегда можно купить, но обойдется пасечнику немного дороже.

На видео рассказывают о прицепах для транспортировки пчел марки «МЗСА»:

Пчеловод

Специализированный прицеп «Пчеловод» от производителя «Прогресс» оснащен усиленной рессорной подвеской, выдерживающей большие нагрузки во время езды в груженом состоянии по неровной грунтовой дороге. Конструкция оснащена бортами высотой 15 см. Днище из влагостойкой фанеры. Максимально допустимая грузоподъемность – 1 т.

Тандем

Производитель «Курганские прицепы» представил двухосную модель «Тандем» с подкатным колесом. Высота от земли до днища – 130 см. Перевозку пчел осуществляют с установленными в 1 ряд ульями. Во время стоянки пасеки домики можно выставить в 4 яруса.

Пасека седельная-24

От производителя «Ось» прицеп пасека седельная 24 оснащена выдвижной рамой-подставкой для 8 ульев. Общая вместительность – 24 домика. Прицепное устройство оснащено тормозами наката.

Модель 817730.001

Компактное прицепное устройство от производителя «МЗСА» полностью изготовлено из оцинкованной стали. Обшивка выполнена из влагостойкой фанеры. Для удобной погрузки ульев с пчелами имеется откидывающийся борт. Грузоподъемность – 950 кг.

Правила перевозки ульев

Перевозкой пчел занимаются ночью. Место выбирают удаленное от соседней пасеки минимум на 2 км. Оптимально перевозкой пчел начинать заниматься весной, а заканчивать – осенью. Насекомые лучше адаптируются на новом месте. Во время перевозки рамки укрепляют колышками, обеспечивают хорошую вентиляцию через леток.

Место под пасеку выбирают закрытое деревьями от ветра. Желателен источник воды. В жару привезенные ульи летками устанавливают на север. Если погода холодная – поворачивают на юг. Летки открывают после успокоения пчел, примерно через 20 минут.

Заключение

Прицеп для пчел помогает пасечнику доставлять ульи ближе к медоносной базе. Наличие платформы дополнительно избавляет от лишних погрузо-разгрузочных работ. Какую модель выбрать – решать пасечнику.

Тарифы для грузовиков и тележек

Генеральные планы и Заявление о конфиденциальности

Trailerplans.com обязуется защищать вашу конфиденциальность. Информация, которую мы собираем, предназначена для обеспечения безопасности заказа и обеспечения более персонализированного опыта покупок. Вы можете помочь нам защитить вашу конфиденциальность, не сообщая никому свое имя пользователя или пароль. Если у вас есть вопросы, комментарии или жалобы, обязательно свяжитесь с нами.

Сколько информации я должен предоставить?

Мы собираем только информацию, необходимую для безопасного оформления заказа и настройки вашего опыта.

Если я нашел то, что мне нужно:

Мы собираем имя, адрес и платежную информацию, хотя в качестве альтернативы можно позвонить по номеру кредитной карты.

Что вы собираетесь делать с моей личной информацией?

Нам нужна только личная информация, которая необходима для безопасной обработки вашего заказа и для связи с вами по поводу вашей покупки. Он используется исключительно для этой цели.

Будет ли моя информация передана другой стороне?

Ваша личная информация не передается третьим лицам.

Приобретаете ли вы информацию о своих клиентах у других компаний?

№

А как насчет электронной почты?

trailerplans.com не рассылает нежелательные электронные письма.

ПРИМЕЧАНИЕ. Представитель службы поддержки клиентов может иногда присылать вам рекламную информацию или информацию о продукте. Если вы не хотите получать такие электронные письма, просто сообщите об этом своему представителю.

Как мы защищаем вашу информацию?

трейлерпланов.com использует передовые технологии, когда речь идет о защите вашей личной информации. Мы используем надежную 128-битную технологию шифрования и Secure Socket Layers (SSL) во всех областях, где требуется ваша личная информация. В целях вашей безопасности сайт trailerplans.com сертифицирован GeoTrust. Это ваша уверенность в том, что наш сайт является подлинным и что мы используем SSL-безопасность. Вы можете проверить эту настройку защиты в своем браузере. Чтобы просмотреть наш сертификат безопасности, щелкните изображение закрытого замка или твердый ключ в нижней части браузера.Чтобы быть уверенным, что у вас самая лучшая доступная защита, обязательно загрузите последнюю версию самых популярных на сегодняшний день браузеров, Microsoft Internet Explorer и Netscape Communicator. Доступ к вашей личной информации также ограничен внутри нашей компании для обеспечения максимальной безопасности.

Кто может видеть информацию о моей учетной записи?

Только авторизованные специалисты по продажам, обслуживанию клиентов и бухгалтерии имеют доступ к информации о вашей учетной записи.

Что делать, если вы измените способ использования моей информации?

Если мы изменим способ использования вашей личной информации, мы уведомим вас, разместив уведомление об изменении на этом сайте.

А как насчет файлов cookie?

Мы используем файлы cookie, чтобы предоставить вам лучший сервис. Файлы cookie персонализируют ваш опыт покупок и помогают идентифицировать вас. Вам нужно будет настроить ваш браузер на прием файлов cookie, если вы хотите добавить товары в корзину. Информация, собираемая или сохраняемая с помощью файлов cookie, включает покупки, данные для входа в систему и ваш уровень цен. Эта информация хранится в безопасном месте на сайте trailerplans.com.

вопросов. Если у вас есть вопросы по поводу этой политики конфиденциальности, отправьте электронное письмо по адресу info @ trailerplans.com

закрытых прицепов на заказ | Дизайн грузового прицепа

Иногда оборудование, необходимое для правильного выполнения работы, невозможно найти в выставочном зале. Нет двух абсолютно одинаковых рабочих мест, и бывают случаи, когда вам нужно немного больше места, больше прочности или специализированных функций. Вот когда вам нужно взять дело в свои руки и спроектировать собственный трейлер.

К счастью, отдел продаж грузовых прицепов в США может предоставить закрытые прицепы, изготовленные по индивидуальному заказу, которые соответствуют всем вашим требованиям и ожиданиям.У нас есть опыт, необходимый, чтобы помочь вам спроектировать собственные закрытые прицепы со всем необходимым, чтобы облегчить вам работу.

Что для вас могут сделать закрытые трейлеры

Независимо от того, перевозите ли вы драгоценное оборудование вашего предприятия между рабочими площадками или берете новую игрушку в глушь на выходные, чтобы повеселиться, хорошо иметь трейлер, который идеально подходит для приложения. Создавая индивидуальный грузовой прицеп через нас, вы можете быть уверены, что получите максимальную защиту, хранение и универсальность.

Закрытые прицепы делают гораздо больше, чем просто перевозят инструменты и транспортные средства из пункта А в пункт Б. Они также имеют решающее значение для защиты груза от непогоды и повреждений на дороге. Закрепив их ремнями или корзинами, они предотвращают столкновение чувствительных предметов, таких как музыкальные инструменты, во время транспортировки.

Деловые люди, которым необходима ландшафтная или строительная техника, могут повысить производительность, позволив одному грузовику доставлять на площадку несколько инструментов. Внеся изменения в конструкцию наших закрытых прицепов, вы сможете максимально эффективно использовать то, что мы можем предложить, независимо от того, что вы хотите, чтобы это сделало для вас.

Доступные варианты настройки

Наши клиенты выбирают из множества возможностей, когда ищут через нас прицепы индивидуальной конструкции. Если вы хотите повысить их долговечность, улучшить их аэродинамику, повысить безопасность вашего груза или сделать их более удобными для вас или ваших экипажей, мы можем сделать это.

Некоторые из наиболее распространенных функций, которые мы предлагаем для специальных закрытых грузовых прицепов, включают:

• Светодиодные фонари заднего хода: Эти фонари обеспечивают дополнительную видимость при движении задним ходом в ночное время.Мало того, что водитель сможет более четко видеть, куда он или она движется, но и любой, кто стоит рядом, также будет лучше осведомлен о транспортном средстве.
• Добавленная высота: Для гольф-мобилей, квадроциклов и любого другого оборудования, которому требуется немного больше места для головы, вы получите требуемый дополнительный зазор.
• Домкраты стабилизатора: Эта опция позволяет загружать груз, даже если он не прикреплен к тягачу. Вы можете сделать еще больше с опережением графика и оптимизировать свои операции.

Почему выбирают продажи грузовых прицепов в США?

Клиенты обращаются к нам из-за наших отличных цен и сроков выполнения работ. Создайте закрытый трейлер на нашем веб-сайте и подготовьте его, чтобы его забрали с завода в Грузии или доставили прямо вам менее чем за несколько недель. Ознакомьтесь с нашим калькулятором доставки для оценки стоимости.

Приобретая у нас нестандартный продукт, вы знаете, что получите то, что соответствует всем вашим требованиям.Чтобы узнать больше или получить расценки, свяжитесь с одним из наших представителей сегодня.

4 ‘x 8’ Планы служебных прицепов Чертежи — 3500 фунтов вместимость

Высокодетализированные планы универсальных прицепов 4 x 8 футов Чертежи — емкость 3500 фунтов | Для этих планов здесь доступен соответствующий комплект запчастей для прицепа. Этот комплект запчастей для прицепа был создан специально для этих планов.

Технические характеристики:

• Модель: U49-96-35J
• Размер коробки: 4 x 8 футов (49 дюймов между боковыми направляющими)
• Максимальная нагрузка: 3500 фунтов
• Рама: прямоугольные трубки 2 ″ x 4 ″ по бокам и 4 ″ C-образный канал спереди и сзади
• Настил: деревянный или фанерный настил 2 ″ x 8 ″
• Особенности: Множество вариантов боковых сторон, откидной двери багажного отделения или рампы.Наконечники для буксировки прицепа, вариант с изогнутой или пониженной осью и несколько вариантов настила, которые лучше подходят для ваших нужд.

Прочность:

• Наши планы для служебных прицепов разработаны с учетом полной прочности рамы. Это сделано для того, чтобы вы могли оставить прицеп как платформу, если хотите, или любой из дополнительных опций, включенных в наши планы.
• Многие универсальные прицепы сконструированы из углового железа с боковинами, чтобы придать ему необходимую прочность, но если лонжероны будут повреждены, это снизит прочность прицепа.См. Эту замечательную статью о силе трейлера.
• В наших конструкциях прицепов используются прямоугольные трубки и С-образный канал, чтобы придать вам необходимую прочность.

Планировочные проекты:

• Многие планы трейлеров представлены только на 2-5 страницах, которые пытаются объяснить весь дизайн. Наши планы трейлеров поставляются с подробными иллюстрациями (20-25) страниц и (10-15) страницами инструкций. Эти страницы хорошо продуманы, чтобы по ним было легко следить.
• Некоторые планы прицепов предлагают только один вариант дизайна боковин.Наши позволяют вам оставить его в виде платформы или нескольких вариантов боковых сторон и пандуса / задней двери, которые будут соответствовать вашим потребностям.
• Наши планы включают подробный список материалов с указанием названия, размера и комплект запчастей для прицепа, который вы можете приобрести непосредственно у нас.
  • Наши комплекты запчастей для прицепа составлены специально для этих планов прицепа.

Настройка трейлера:

• Рекомендуем модифицировать прицеп в соответствии с вашими потребностями. Вот почему мы вложили прочность прицепа в раму, чтобы вы могли настроить ее в соответствии с вашими потребностями.
• Наши прицепы имеют несколько вариантов боковых сторон и вариантов рампы / задних дверей, чтобы помочь вам создать лучший прицеп для себя.
• Когда безопасно переделывать прицеп? Вы всегда можете связаться с нами, и мы поможем вам. Также прочтите эту статью, которая даст вам отличное понимание.

Доставка:

• Загрузить PDF
  • Эти планы служебных прицепов 4 x 8 футов представлены в формате PDF. Для печати любого размера (8.От 5 x 11 до 22 x 17) или просто используйте на своем устройстве. Просто разместите заказ и загрузите его сразу после покупки, прямо с нашего веб-сайта или из электронного письма с подтверждением.
  • Для удобства загрузки планы служебных трейлеров 4 x 8 дюймов объединены в файл .ZIP. Если вам нужно, бесплатную программу для чтения PDF можно найти на Adobe. com, а бесплатную утилиту ZIP — на WinZip.com.
  • Случайно удалили файл? Дайте нам знать, чтобы мы могли вам помочь.
• Бумажная копия:
  • Чертежи напечатаны на бумаге размером 11 ″ x 17 ″, а инструкции по сборке напечатаны на 8.Бумага 5 ″ x 11 ″. Бесплатная доставка первым классом!

4 ‘x 8’ Планы служебных прицепов, чертежи — 3500 фунтов вместимость

Технические характеристики:

• Модель: U49-96-35J
• Размер коробки: 4 x 8 футов (49 дюймов между боковыми направляющими)
• Максимальная нагрузка: 3500 фунтов
• Рама: прямоугольные трубки 2 ″ x 4 ″ по бокам и 4 ″ C-образный канал спереди и сзади
• Настил: деревянный или фанерный настил 2 ″ x 8 ″
• Особенности: Множество вариантов боковых сторон, откидной двери багажного отделения или рампы.Наконечники для буксировки прицепа, вариант с изогнутой или пониженной осью и несколько вариантов настила, которые лучше подходят для ваших нужд.

Что делает планы лучше?

Тандемный мост 8×18 Служебный прицеп

ТАНДЕМНЫЙ МОСТ 8X18 ПЛАНЫ ПРИЦЕПА

ПОСМОТРЕТЬ ВСЕ НАШИ ПРИЦЕП-ПЛАНЫ НИЖЕ!

СОЗДАЙТЕ СВОЙ ТЯЖЕЛЫЙ ПОГРУЗЧИК 8 X 18
ТАНДЕМНЫЙ ОСЬ С ПЛОСКИМ ПЛОСКОМ / ОБОРУДОВАНИЕМ и СЭКОНОМЬТЕ $

Полные планы, инструкции и список материалов для бортового двухосного грузового прицепа с полной массой 7000 фунтов.
Trailer соответствует всем законам и требованиям штата DOT.

Мы поможем вам сэкономить $$$ MONEY $$$ на строительстве этого трейлера и расскажем, как это сделать, используя в планах советы и рекомендации!

ПРЕИМУЩЕСТВА ПРИЦЕПА ПРЕИМУЩЕСТВА:
— Все планы и инструкции на 60 страницах
— БЕСПЛАТНЫЙ полный список материалов и поставщиков запчастей
— БЕСПЛАТНАЯ информация о необходимых тормозах
— БЕСПЛАТНО Электрические схемы и вся информация по подключению вашего прицепа
— БЕСПЛАТНО Детали конструкции и план информация
— Чертежи отдельных частей для всего прицепа
— БЕСПЛАТНАЯ поддержка по электронной почте при необходимости во время строительства
— БЕСПЛАТНАЯ информация о законах штата о буксировке

Планы для служебных прицепов 8 x 18 Требуемые детали

Ниже перечислены все необходимые детали, как построить свой собственный двухосный универсальный прицеп 8 × 18

Щелкните любую ссылку ниже для получения полной информации

---

ПРИЦЕПНАЯ СЦЕПНАЯ СЦЕПНАЯ СЦЕПКА ULTRA-TOW — КЛАСС 111, ПОДХОДИТ ДЛЯ 2 5/16 ДЮЙМ. ШАР, 10 000 ФУНТОВ. Полная масса

---

ULTRA-TOW A FRAME TOP-WIND JACK 5000 LB. ОБЪЕМ

---

УЛЬТРА-БУКСИРНАЯ ЛАПКА ДЛЯ ДВИГАТЕЛЕЙ ПРОФИЛЬНОЙ РАМЫ

---

ТАНДЕМНОЕ КРЫЛО 72 ДЮЙМА. ДЛИНА X 10-3 / 4 ”ШИРИНА

---

КОЛЕСА 15 ”, 8-СЛОЙНАЯ КОЛЕСА ПРИЦЕПА И СБОРКА ST225 / 75D15

---

ЗАЩИТНАЯ ЦЕПЬ БУКСИРОВКИ С S-КРЮКОМ

---

СВЕТИЛЬНИК

---

ЗАЗОР — ЯНТАРНЫЙ, СВЕТОДИОДНЫЙ, ВОДОНЕПРОНИЦАЕМЫЙ

---

МОСТ ПОДВЕСНОЙ ПРИЦЕПА 78 ДЮЙМ.ПРУЖИННЫЕ ЦЕНТРЫ, ВМЕСТИМОСТЬ 7000

---

ПРИЦЕПНАЯ ПРУЖИНА 4 ЛИСТ, 3500 ФУНТОВ. ОБЪЕМ / ПР

---

НАБОР ТАНДЕМНОЙ ПОДВЕСКИ ULTRA-TOW ДЛЯ 1-3 / 4IN. ДВОЙНЫЕ ПРУЖИНЫ

---

НАБОР U-ОБРАЗНЫХ БОЛТОВ ULTRA-TOW TIE PLATE ПОДХОДИТ ДЛЯ 3IN. КРУГЛЫЕ МОСТЫ, 6000 ФУНТОВ. ВМЕСТИМОСТЬ

---

КОМПЛЕКТ ЭЛЕКТРИЧЕСКОГО БАРАБАНА TOW ZONE — ПАРА, 12 ДЮЙМ, МОДЕЛЬ № 56125

---

ЦИФРОВОЕ ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ ТОРМОЗОМ

---

НАБОР HOPKINS TOWING SOLUTIONS ENGAGER BREAKAWAY СО светодиодной тестовой лампой

---

ТОРМОЗНЫЙ ПРИВОД ГИДРАВЛИЧЕСКОГО БАРАБАНА БАРАБАНА — 8000 ФУНТОВ.ОБЪЕМ

Home — Бесплатные планы прицепов для служебных программ

Готовы ли вы сэкономить 600 долларов на собственном сборном грузовом прицепе?

Я так и думал. Позвольте мне показать вам, как…

Меня зовут Мэтт Клайн, я строю трейлеры и другие проекты уже более 20 лет. За эти годы я научился перестать делать ошибки и делать все правильно с первого раза.

Я скомпилировал весь свой опыт, чтобы соответствовать самому популярному стилю служебных трейлеров, и в конечном результате я получил 32 и 32 (всего 64) страницы, упакованные с информацией о планах служебных трейлеров. Плюс 9-частное пошаговое видео.

Если вы практический парень, который любит создавать свои собственные вещи, как и я, вы бы предпочли построить свой собственный трейлер, чем платить 1300 долларов за недоделанный. Вы также получаете право хвастаться, когда ваши друзья спрашивают, где у вас потрясающий трейлер и сколько он стоит.

Все, что вам нужно знать о том, как построить грузовой трейлер, содержится в этих планах и видео. Включены лишь некоторые детали…

• 2 полных комплекта планов с использованием инженерных конструкций — 5х8 футов и 6х10 футов
• 9 пошаговых инструкций по видео
• Пошаговая инструкция — От первого пропила до последнего сварного шва все детально.
• Обычный разговор — Нет никакого технического вздора или запутанных формулировок.
• Чертежи в 4-х проекциях — Каждая деталь четко нарисована и имеет 4 вида размеров.
• Параметры настройки — Вы можете построить этот трейлер в соответствии со своими потребностями.
• Strength — Нарисовано, чтобы построить прицеп грузоподъемностью 3500 фунтов.
• Полный список материалов — Просто возьмите этот список, купите все и сделайте свой трейлер!

Вы можете построить свой собственный грузовой прицеп стоимостью 1300 долларов всего за 600-800 долларов, сэкономив 600 долларов, и у вас есть то, что построил вы .

Ой, я забыл упомянуть, что все совершенно БЕСПЛАТНО?

Верно, БЕСПЛАТНО! Я даже не собираюсь спрашивать ваш адрес электронной почты (я бы все равно не знал, что с ним делать).

Это моя небольшая попытка «заплатить вперед» в отрасли, которая была так хороша для меня на протяжении многих лет.

Пожалуйста, не стесняйтесь распространять этот веб-сайт где угодно и кому угодно.

PDF-файл полностью безопасен, даю слово (а также мои контактные данные).

Мой новый сайт находится здесь http://redwingsteelworks. com

Heavy Duty Car Hauler — Буксировка Smart Trailers

5. Последняя (хорошая) причина, по которой стоит заглядывать в оборудование для аренды самосвалов: удобное хранение прицепов

Невозможно обойти стороной тот факт, что автомобильные прицепы могут быть проблемой при хранении. Благодаря большой занимаемой площади и ограниченному количеству функций складывания / вертикального положения даже наш ведущий в отрасли автомобильный прицеп-тягач занимает много места, когда он не используется.Это может быть особенно неприятно в палаточных лагерях и других объектах, где взимается дополнительная плата за парковку дополнительного оборудования.

Тем не менее, эта конструкция прицепа-тягача делает все возможное, чтобы свести к минимуму головную боль при хранении, поскольку рама и палуба являются всепогодными, все функции (включая пандусы) хранятся на борту, а сама палуба имеет открытые стороны, чтобы обеспечить свес . Это означает, что клиенты Tow Smart Trailers могут перевозить как можно больше грузов с наименьшей занимаемой площадью на рынке бортовым прицепом.

Гораздо больше, чем просто грузовик

Мы рады предложить этот автовоз 8,5 x 16 дюймов для продажи на нашем складе и на нашем сайте, так как это один из самых популярных размеров бортовых прицепов для легковых автомобилей среди современных пользователей прицепов. Нетрудно понять, почему: современные пользователи прицепов для автомобилей — это больше, чем просто перевозчики автомобилей в повседневной, профессиональной и личной жизни; наличие 16-дюймового прицепа и 7000 фунтов полной массы дает людям возможность перевозить гораздо больше, чем просто свои автомобили. Это делает этот бортовой автомобильный прицеп идеальным дополнением к нашей линейке простых в использовании тележек для буксировки автомобилей и грузовых прицепов!

Мы понимаем, что наличие одной единицы оборудования, отвечающей всем потребностям, необходимо для беспроблемной перевозки. Вот почему этот бортовой прицеп-тягач можно легко преобразовать из стандартной открытой центральной палубы в полноценную, чтобы лучше разместить игрушки и грузы самых разных размеров. Тем не менее, конструкция этого автомобильного прицепа с легкостью погрузки остается неизменной при смене палубы и доступна независимо от типа груза. Складные аппарели легко регулируются (подходят для разных колесных баз) и имеют стальную сетку вместо лестничного каркаса (для перевозки людей).

У этого автоприцепа есть все… Даже Tow Smart

Лучшие в отрасли показатели безопасности и долговечности прицепов

Как отмечалось ранее, стандартные характеристики этого автовоза ставят вашу безопасность и безопасность ваших вещей выше нашей чистой прибыли. Если вам это нужно — тормоза, системы отрыва, сверхпрочная конструкция, повышенная устойчивость при буксировке — этот автомобильный прицеп идет в комплекте (без дополнительной оплаты).

Вот почему все конструктивные особенности — от язычка А-образной рамы и сдвоенной оси до 2-дюймового ласточкина хвоста в задней части деки, алмазного покрытия протектора поверх нее, стандартных электрических тормозов и системы отрыва , и светодиодное освещение, соответствующее требованиям DOT — работают вместе

50 DIY грузовых прицепов — вдохновляющие идеи и планы для кемперов

10 причин построить свой собственный грузовой трейлер переделка на колесах

Создание собственного автоприцепа для кемпинга дает много преимуществ по сравнению с покупкой туристического прицепа.

Прежде чем мы перейдем к рассмотрению отличных примеров кемперов с грузовым прицепом, давайте посмотрим на преимущества переоборудования грузового прицепа по сравнению с туристическим автофургоном с прицепом.

Или вы можете пропустить вперед, если вы уже продали идею.

1. Будет намного дешевле

Вы можете купить новый закрытый грузовой прицеп 7 x 12 менее чем за 3000 долларов. Для сравнения, трейлеры для путешествий начинаются с абсолютного минимума от 10000 долларов и могут стоить более 60000 долларов.

Даже старый подержанный туристический прицеп, вероятно, будет стоить больше, чем новый высококачественный полуприцеп, который вы можете переделать в точном соответствии с вашим дизайном.

Дома на колесах

Travel чрезмерно спроектированы, потому что продаются модные детали. Но они часто включают дорогостоящие решения простых проблем.

У старых подержанных туристических прицепов часто могут быть проблемы, например, повреждение водой, сухая гниль, протекающие резервуары, проблемы с бытовой техникой. Текущие затраты на обслуживание туристического трейлера RV будут значительно выше, чем прицепа с переоборудованием.

2. Вы можете изолировать и соответствовать более высоким стандартам Brian Rogers Glorious 8 x 16 Pace Cargo Trailer

Часто профессиональные производители туристических прицепов строят по меньшим стандартам, чем вы могли бы.Они ожидают, что вы будете использовать туристический трейлер в парке автофургонов, который будет иметь электрическую связь.

Если у вас есть электрическое соединение, вы можете включить электрический обогреватель. Таким образом, не все туристические прицепы имеют лучшую изоляцию.

Они не думают, что вам это понадобится, а также для производителей это способ сократить расходы на то, что скрыто за стенами.

Если вы собираете автоприцеп с нуля, вы можете указать желаемый уровень изоляции.

Грузовые прицепы имеют прямые стенки и легко утепляются.Вы можете нанести 2 или 3 дюйма пенопласта на стены и 6 дюймов на крышу. Ваш сверхизолированный прицеп-переоборудование будет тепло внутри без дорогостоящих систем отопления.

Кроме того, с электрической системой грузового трейлера RV вы можете построить что-то намного лучшее, чем то, что поставляется в коммерческих караванах.

Благодаря собственному преобразованию вы можете установить солнечную систему с высокими техническими характеристиками, чтобы вы могли отключиться от сети, исследовать более удаленные места и сэкономить деньги на стоянках для автодомов.

3. Он будет долговечнее и дольше TrailerPlus 1 штука с закругленной крышей

Алюминиевые грузовые прицепы созданы для долговечности.Они просты, и даже если потребуется ремонт, он будет дешевым. Они не получат царапин от веток деревьев.

Если вы сделаете преобразование самостоятельно, вы узнаете, как все работает. Это будет означать, что вы уверены в себе и можете исправить любые мелкие проблемы, не платя денег за дорогостоящий ремонт.

Вы можете купить грузовой прицеп с цельной алюминиевой крышей, которая никогда не протекает и не требует ремонта.

Хороший грузовой прицеп будет использоваться десятилетиями.

4. Он будет меньше весить, и расход бензина будет выше

Вы получите больше миль за свои деньги с более легким дорожным прицепом. Вы также уменьшите нагрузку на буксирующий автомобиль.

Даже небольшой грузовой прицеп может стать отличным домом при грамотном планировании.

Вся суть прицепа для кемпинга — получить некоторую свободу. Но если поездка в отпуск стоит сумасшедших сумм на бензине, то это становится очень ограничительным.

Увеличение расхода топлива означает, что вы, наконец, сможете совершать поездки на дальние расстояния, о которых мечтали.

5. Вы сможете ездить по бездорожью Проверьте дорожный просвет в этом выдвижном мини-кемпере с грузовым прицепом.

В более узком и коротком мини-кемпере с грузовым прицепом вам будет легче съехать с проторенных дорог.

Даже у большого прицепа с закрытым кузовом может быть больший дорожный просвет, чтобы вы могли перемещаться по местам, недоступным для туристического прицепа.

Это откроет перед вами совершенно новый мир возможностей недорогого кемпинга.

6.Это чистый лист Большое пустое пространство, готовое к застройке в соответствии с вашими требованиями.

Коммерческие туристические трейлеры часто имеют функции, которые вам не нужны.

Черные танки — хороший тому пример. Зачем вам кататься с полным баком какашек в вашем доме на колесах? И заставьте себя найти станцию ​​для стоянки автофургонов, чтобы ее опорожнить.

В Европе все дома на колесах используют кассетные унитазы. Вы вынимаете кассету каждую неделю или две и опорожняете ее в любом туалете. Вы можете положить всю кассету в рюкзак, чтобы никто даже не увидел, что вы делаете.

Вы можете купить портативный горшок менее чем за 100 долларов. Просто, дешево и эффективно.

В качестве альтернативы, вы можете установить компостный туалет в своем кемпере с закрытым трейлером.

Есть лучшие способы делать вещи, которые развивалась в системе с использованием черных резервуаров, канализационных шлангов и станций сброса отходов.

Ваш фургон-переоборудование с грузовым прицепом может иметь именно ту настройку, которую вы хотите, а прицепы бытового назначения бывают всех форм и размеров.

В коммерческих домах на колесах также есть тенденция использовать ткани и материалы, которые не подходят для вашего собственного дома.

Дешевый ламинат часто используется в туристических трейлерах. Когда вы строите свой собственный кемпер с грузовым трейлером, у вас может быть вся необходимая мебель.

Почему позволять кому-то выбирать мебель и декор для вашего дома? Вот что происходит с типичным туристическим трейлером на колесах. Хотя есть несколько красивых коммерческих трейлеров высокого класса, они также, как правило, имеют высокую цену!

С переоборудованием грузового прицепа у вас есть возможность сделать так, чтобы он выглядел именно так, как вы хотите.Вы можете создать скромную бюджетную каюту или роскошный люкс в зависимости от вашего бюджета и вкуса.

Вы даже можете использовать те же обои, что и дома!

7. Грузовые трейлеры сохраняют свою ценность, и вы повысите ценность, преобразовав Цены на eBay держались

Вместо того, чтобы терять деньги на покупке туристического прицепа, вы повысите ценность, сделав собственную переоборудование грузового прицепа.

Многие люди боятся выполнять простые задачи, например, подключать 12-вольтовую солнечную электрическую систему.

Но с некоторыми базовыми навыками DIY и YouTube, которые помогут вам превратить пустую оболочку в жилую, автономную кабину на колесах.

И вместо того, чтобы обесцениться, ваш грузовой прицеп будет дорожать.

Кроме того, кажется, что даже пустые подержанные грузовые прицепы хорошо сохраняют свою ценность. Вот почему рекомендуется купить новый для использования в вашем конверсионном проекте. Покупая подержанное оборудование, можно сэкономить не так много денег.

8. Вы сэкономите деньги на ремонте жилого дома

Как только вы создадите туристический трейлер с нуля, вы научитесь все ремонтировать.Это сэкономит вам много денег и придаст вам уверенности при использовании трейлера для кемпинга.

Храните в автофургоне некоторые основные инструменты и запасные части, и если что-то пойдет не так во время похода, у вас будут навыки и знания, чтобы исправить это самостоятельно.

9. Крошечный домик с грузовым прицепом более скрытный

Вы можете припарковать места в грузовом прицепе, когда вас будут перемещать в туристическом прицепе.

Большинство фургонов с переоборудованными грузовыми прицепами внешне очень похожи на простые грузовые прицепы, поэтому привлекают меньше внимания.Да, это не так незаметно, как переделка простого автофургона, но вы все равно будете попадать под радар чаще, чем с большим трейлером на колесах.

10. Ваш бокс-трейлер может быть полезен для многих целей Наблюдайте за закатом из собственного патио кемпера с грузовым прицепом.

Последний пункт очень важен.

Преобразованный прицеп может быть гораздо более универсальным, чем обычный туристический прицеп.

Если вы правильно спроектируете его, вы все равно сможете использовать его для перевозки грузов, когда он не находится в режиме RV.

No related posts.
