Как сделать багажник на крышу автомобиля своими руками + фото и чертежи

Автор Наталья К. На чтение 11 мин. Просмотров 8.1k. Опубликовано

Верхний багажник — что это? Функциональный элемент современного автомобиля или же ненужная деталь, от которой вреда больше, чем пользы? Спорить об этом можно бесконечно, ведь нужды и методы эксплуатации машины у каждого водителя свои. Кто-то использует транспортное средство лишь для того, чтобы добираться по утрам до работы, а вечером до дома. А другие не мыслят свою жизнь без активных видов спорта: велосипедных гонок, катания на лыжах и сноуборде. Последняя категория людей, пожалуй, больше всех нуждается в установке дополнительного пространства для крепления крупногабаритных предметов. Кстати, экспедиционный багажник вполне возможно изготовить в гараже своими руками.

Содержание

  • 1 Нужен ли багажник на крыше

  • 2 Плюсы и минусы экспедиционных багажников

  • 3 Как сделать багажник своими руками

    • 3.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи 1 Выбор материала и инструментов

    • 3.2 Замеры конструкции и составление чертежа

    • 3.3 Метод первый: изготовление поперечин и крепежей

      • 3.3.1 Фотоинструкция по изготовлению поперечин

      • 3.3.2 Видео: изготовление поперечин и крепление их к рейлингам

    • 3.4 Метод второй: изготовление более сложного экспедиционного багажника

      • 3.4.1 Фотоинструкция по изготовлению экспедиционного багажника с дном и бортами

      • 3.4.2 Видео: изготовление экспедиционного багажника с каркасом и бортами

  • 4 Дополнительные устройства для экспедиционного багажника

Нужен ли багажник на крыше

Не на всех современных машинах установлен дополнительный экспедиционный багажник, однако, это очень важная и полезная деталь автомобиля. Обычно о ней вспоминают, когда требуется перевезти крупногабаритный объект. Владельцы машин с типом кузова «купе» или «седан» будут вынуждены нанимать грузоперевозчиков, если необходимо купить строительные материалы для дачи или гаража, ведь доски и трубы попросту не уместятся в багажник.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи

Даже обычный велосипед можно уложить в штатное багажное отделение далеко не каждого автомобиля. Кто-то может возразить, что для этих целей есть прицеп. Но управление таким транспортным средством требует определённых навыков вождения, да и прицеп имеется не у каждого. Выходом из подобных ситуаций станет приобретение или самостоятельное изготовление багажника на крышу автомобиля.

Экспедиционный багажник устанавливается на крышу автомобиля и используется для перевозки крупных предметов

Подобные багажники можно разделить на две категории:

  • боксы;
  • дуги-поперечины.

Первые более компактны и имеют привлекательный внешний вид. К тому же они защищают ваши вещи от пыли, дождя, снега и даже яркого солнца. Однако они способны вместить в себя куда меньше вещей, чем дуги-поперечины, да и изготовить их самостоятельно практически невозможно.

Автобоксы имеют более эстетичный вид и не нарушают аэродинамику автомобиля, однако изготовить их своими руками невозможно

А вот второй вариант больше функциональный, к тому же его несложно сделать своими руками.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи

Современные производители всё чаще выпускают комбинированные виды багажников. Так, например, в одной конструкции можно совместить бокс и держатель для велосипедов и другого спортивного инвентаря. При желании вы можете приобрести такие приспособления в специализированных магазинах, но их изготовление своими руками практически невозможно.

Плюсы и минусы экспедиционных багажников

Если вы всё ещё не уверены, нужен ли вам багажник в подобном месте, ознакомьтесь с преимуществами и недостатками этой детали. Положительные стороны экспедиционного багажника довольно очевидны:

  • он позволяет перевозить больше вещей;
  • защищает крышу и её лакокрасочное покрытие от внешних повреждений сверху;
  • появляется возможность перевозить крупногабаритные предметы;
  • при надёжной фиксации груз не упадёт;
  • перевозимые предметы не загораживают обзор водителю;
  • освобождается место в салоне автомобиля;
  • для некоторых конструкций кузова появляется возможность увеличить объём салона за счёт опустевшего багажного отделения;
  • можно установить газобаллонное оборудование в освободившийся штатный багажник;
  • такую деталь несложно сделать своими руками

К сожалению, есть у такого багажника и отрицательные качества:

  • вес перевозимых предметов ограничен грузоподъёмностью автомобиля;
  • расход топлива увеличивается на 2 л на каждую тысячу километров при пустом установленном багажнике;
  • придётся прикладывать определённые физические усилия, поднимая груз на высоту машины;
  • при избыточном наполнении багажника или плохой фиксации можно потерять часть вещей;
  • неправильно закреплённые конструкции гремят и мешают водителю;
  • аэродинамика автомобиля снижается, за счёт чего уменьшаются возможности при разгоне и манёврах;
  • машина становится менее устойчивой к боковому ветру;
  • высота автомобиля увеличивается, а значит, следует быть внимательнее при проезде через тоннели или под низкими арками.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи

Необходимость установки экспедиционного багажника напрямую зависит от особенностей эксплуатации автомобиля. Если вы часто путешествуете, любите кататься с семьёй и друзьями на велосипедах или занимаетесь дачными работами, то подобный элемент автомобиля будет для вас незаменим. Во всех остальных случаях иметь подобный багажник тоже не будет лишним, к тому же его всегда можно демонтировать и оставить в гараже, а при необходимости установить обратно.

Как сделать багажник своими руками

Экспедиционный багажник можно сделать двумя методами:

  • сварить металлическую конструкцию с бортами и днищем;
  • изготовить поперечины для рейлингов.

Рейлинги — это своеобразные перила, установленные на крыше автомобиля. Грузы простой формы можно привязывать к ним напрямую, но это может повредить лакокрасочное покрытие. К сожалению, рейлинги отсутствуют на некоторых моделях автомобилей, поэтому иногда может понадобиться изготовление полной конструкции.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи

Рейлинги очень удобны для крепления поперечин, однако ими оборудованы не все автомобили

Если вы планируете остановиться на методе с креплением поперечин к рейлингам, то весь процесс можно условно разделить на несколько этапов:

  • подбор и покупка необходимых материалов и инструментов;
  • измерение параметров крыши автомобиля;
  • составление чертежа конструкции;
  • изготовление поперечин;
  • изготовление крепежей;
  • сборка конструкции;
  • установка багажника на своё место.

В том случае, если рейлинги не предусмотрены в конструкции автомобиля, может понадобиться сварка более сложной формы багажника. Однако при ответственном подходе к ситуации от начала замеров до установки готовой конструкции на автомобиль может уйти не больше одного дня.

Выбор материала и инструментов

К выбору материала для изготовления экспедиционного багажника следует отнестись со всей ответственностью. Тяжёлые материалы будут значительно увеличивать вес автомобиля, что повлияет на манёвренность и разгон.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи

Кроме того, с подобными материалами достаточно сложно работать. Отдайте предпочтение лёгким и мягким металлам и конструкциям. Оптимальным решением будет выбор алюминия, так как он обладает небольшим весом, но при этом достаточно прочен. Это гибкий и мягкий металл, так что работа с ним не вызовет особых затруднений. Кроме того, алюминий не боится коррозии.

Разумеется, цена на этот металл несколько выше, чем на многие другие. Если алюминий вам не по карману, обратите внимание на профильную тонкостенную трубку. Она также может послужить хорошим материалом для будущего изделия. А вот листовую нержавеющую сталь стоит использовать лишь в самом крайнем случае, так как она имеет довольно большой вес.

При изготовлении багажника понадобятся тонкостенные трубы разного диаметра

Помимо самого металла, вам понадобятся и другие материалы и инструменты. К ним относятся:

  • сварочный аппарат
  • болгарка для резки металла;
  • хомуты для автомобильных глушителей;
  • монтажная пена;
  • оборудование для шлифовки;
  • стеклоткань с плотностью не менее 300 г/кв.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи м;
  • автомобильная краска (при желании).

Что касается краски, то её вы можете выбрать в цвет кузова автомобиля, а можете остановиться на классическом чёрном или серебристом цвете.

Замеры конструкции и составление чертежа

Для того чтобы изготовить поперечины, вам понадобится всего лишь измерить расстояние между рейлингами. А вот для изготовления более сложной конструкции, необходимо определиться с размерами и весом будущего багажника, а заодно и составить проект. От этого зависит объём материалов, которые вам понадобятся. Для подготовки чертежа будущего изделия вам нужно точно измерить длину и ширину крыши.

После этого создайте чертёж, на котором будут учитываться следующие элементы багажника:

  • параметры каркаса конструкции;
  • длина и расположение усиливающих изделие перемычек;
  • днище багажника;
  • высота бортиков конструкции.

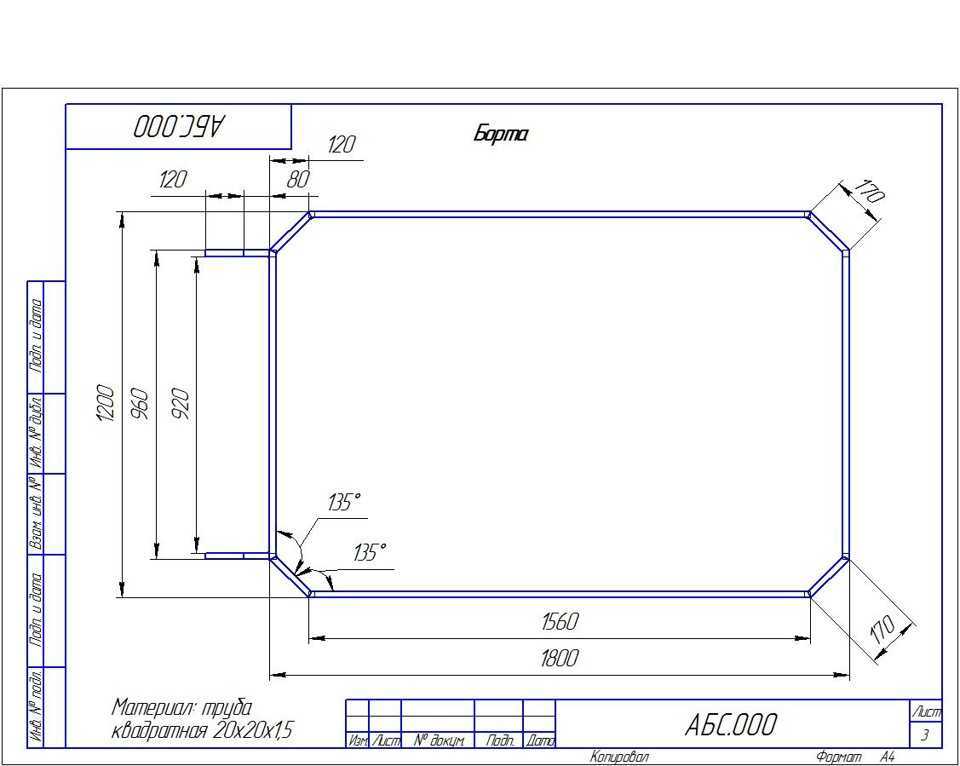

подготовьте проект экспедиционного багажника в соответствии со всеми замерами

При проектировании конструкции обратите внимание на следующий момент: багажники прямоугольной формы отрицательно сказываются на аэродинамике автомобиля.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи Поэтому рекомендуется делать передний борт более обтекаемым.

Метод первый: изготовление поперечин и крепежей

В первую очередь займёмся изготовлением поперечин. Определитесь с их длиной в соответствии с чертежом, а затем приступайте к работе.

  1. Болгаркой вырежьте две поперечины необходимой длины. Следите, чтобы они получились одинакового размера.
  2. Обильно нанесите монтажную пену на металл изнутри и снаружи.
  3. Дождитесь затвердевания пены.
  4. Теперь с помощью шлифовальной машинки сточите всё лишнее и придайте поперечинам нужную форму.
  5. В два или три слоя покройте получившиеся изделия стеклотканью.
  6. Покрасьте изделие в выбранный цвет.
Фотоинструкция по изготовлению поперечин
Отрежьте металлический профиль в соответствии с замерами Нанесите монтажную пену на профиль, а затем уберите лишнее и придайте поперечинам нужную форму Нанесите несколько слоёв стеклоткани и окрасьте конструкцию в нужный цвет

После этого нужно приступать к изготовлению крепежей.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи Для них используются хомуты для автомобильных глушителей. При этом все ненужные элементы хомута срезаются, чтобы оставить лишь ровную пластину. С её помощью поперечины можно будет надёжно прикрепить к рейлингам.

Чтобы изготовить крепежи, срежьте все «ушки» с хомутов для глушителя и оставьте чистые пластины

Для сборки такой конструкции в рейлингах просверливаются симметричные отверстия с обеих сторон. Расстояние между отверстиями должно быть таким же, как на подготовленных пластинах для крепления. После этого поперечины легко устанавливаются на своих местах.

Установите поперечины на своих местах с помощью крепежей

Если поперечины прилегают к креплениям недостаточно плотно, вы можете уплотнить эти места с помощью резиновых прокладок.

Видео: изготовление поперечин и крепление их к рейлингам

Метод второй: изготовление более сложного экспедиционного багажника

Второй метод больше подходит для изготовления багажников, предназначенных для внедорожников.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи Он обладает немного иным порядком действий, благодаря которым можно создать более сложную конструкцию с днищем, рёбрами жёсткости и бортами.

Для изготовления багажника подобной формы вам понадобятся навыки сварки металлоконструкций

К этому способу лучше всего прибегать, если вы перевозите действительно объёмные вещи или же у вашего автомобиля нет рейлингов, к которым можно прикрепить поперечины.

  1. Внимательно изучите заранее подготовленный чертёж. Определитесь с длиной всех элементов конструкции.
  2. С помощью болгарки отрежьте металл для изготовления каркаса конструкции. У вас должно получиться по два продольных и два поперечных металлических отрезка для нижней и верхней части конструкции.
  3. Сварите металлические трубки между собой таким образом, чтобы получилось два прямоугольника, соответствующих параметрам крыши.
  4. Нижний прямоугольник стоит усилить рёбрами жёсткости, расположив их поперёк конструкции на одинаковом расстоянии друг от друга. При желании в нижний каркас можно добавить строительную сетку.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи
  5. Теперь следует соединить верхний и нижний прямоугольник, сформировав таким образом борта багажника. Для этого вам понадобятся металлические трубы с меньшим диаметром.
  6. Подготовьте чётное количество металлических отрезков длиной от 7 до 15 см в зависимости от предполагаемой глубины багажника.
  7. Симметрично расположите их на всех сторонах прямоугольника, а затем сварите верхнюю и нижнюю часть багажника.
Фотоинструкция по изготовлению экспедиционного багажника с дном и бортами
Сварите четыре перекладины в форме прямоугольника (вам понадобятся 2 таких заготовки) Соедините верхний и нижний прямоугольники Добавьте рёбра жёсткости в конструкцию Нанесите на металл антикоррозийный грунт При желании добавьте на дно багажника строительную сетку Установите багажник с помощью специальных крепежей

Обратите внимание, что для улучшения аэродинамических свойств передний и задний борт лучше делать не из прямого, а из дугообразного отрезка.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи

Если вы работали с материалом, который не устойчив перед ржавчиной, обязательно обработайте его специального антикоррозийного состава. При желании вы также можете запенить получившуюся конструкцию, укрепить с помощью стеклоткани, а затем покрасить в нужный цвет.

Видео: изготовление экспедиционного багажника с каркасом и бортами

Если у вас нет рейлингов, для установки такого багажника понадобится сверлить крышу и крепить его с помощью специальных кронштейнов. К сожалению, это может вызвать появление ржавчины в отверстиях при попадании влаги на металл, поэтому лучше обратиться в специальную автомастерскую для решения вопроса проблемы.

Дополнительные устройства для экспедиционного багажника

Интересно, что на верхний багажник можно дополнительно установить некоторые приспособления, облегчающие жизнь водителю. Так, например, если вы часто бываете на даче и возите с собой специальный инвентарь, конструкцию можно оснастить специальным креплением для лопаты.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи Это же крепление можно использовать в поездках на рыбалку для фиксации удочек.

С помощью специального крепления в таком багажнике можно провозить строительный инвентарь

Также на багажник можно легко установить крепление для антенны радио, которая значительно улучшит приём сигнала. Если же вы часто катаетесь за городом, в местах с большим скоплением деревьев, то вам необходима такая вещь, как веткоотбойники. Одной из сторон их можно закрепить на каркасе экспедиционного багажника, и уберечь тем самым лобовое стекло от повреждений.

Веткоотбойники одной из сторон крепятся к багажной конструкции

Но самым популярным дополнительным оборудованием для этого элемента автомобиля являются элементы освещения, так называемые люстры. Они представляют собой ряд фар, освещающих большее пространство перед автомобилем, чем обычные ближние и дальние лампы. Многие устанавливают на багажник противотуманные фары, однако принцип подачи и рассеивания света в них не очень хорошо подходит для освещения сверху.Багажник на крышу автомобиля своими руками чертежи: Багажник на крышу автомобиля своими руками - инструкция и чертежи Сегодня в продаже можно без труда найти специальные лампы для верхних источников света.

На багажник машины также можно установить осветительные приборы

Как видите, самостоятельное изготовление багажника — далеко не самая сложная процедура. Конечно, при изготовлении полной конструкции с дном и бортами вам нужно иметь определённые навыки сварки металлических конструкций, а также специальное оборудование. Поэтому в некоторых случаях может быть целесообразно рассмотреть вариант с покупкой и установкой уже готовой детали.
